Для чего нужен реле напряжения: Для чего нужны реле напряжения, и как определиться с их выбором

Содержание

Как работает реле контроля напряжения?

Реле контроля напряжения заняло достойное место в домашней электрике из -за нестабильности напряжения  в электросети.

Многим знакомы скачки напряжения. Все бы не чего, но вот чувствительная аппаратура такие изменения переносит с трудом,  испытывая  “стресс”, а то и совсем могут выйти из строя.

Что такое реле контроля напряжения?

Реле контроля напряжения – это устройство, которое контролирует опасное напряжение,  завышенное или заниженное, тем самым, защищая подключенные к сети устройства: холодильник, телевизор, DVD — проигрыватель, электрический котел и т.д.  Принцип реле напряжения заключается в том, чтобы не допустить перегрузку электроприборов.

Какие есть причины для установки реле контроля напряжения?

  • Обрыв воздушной линии в частном секторе. Попадание линейного провода (L)на провод нейтрали (N). В итоге в доме окажется линейное напряжение 380 В, вместо 220 В.
  • Обрыв нейтрали (N) —  нередкое явление. В результате на одной фазе может возрасти нагрузка, а другая фаза может остаться пассивной, в этот момент напряжение подскачет до опасного значения в 380В. Это тот опасный момент в «жизни» электросети,  который может оказаться «смертельным» приговором для бытовой техники.
  • Если дом находиться далеко от трансформаторной подстанции, напряжение, по мере распределения, может упасть до критически низкой отметки.
  • Из-за перегруженности одной из фаз, когда включается мощный потребитель. Происходит перекос в трех фазной системе распределения. На “опустошенной” фазе может “сидеть” холодильник, в итоге из-за нехватки напряжения может сгореть электродвигатель.

Как работает реле контроля напряжения?

Пример:  человеку, прежде чем совершить какое-либо действие, нужен сигнал из мозга.“Мозгом” реле является микросхема (микроконтролер). У прибора есть  «руки» — это электромагнитное реле. “Мозг” четко контролирует напряжение и, если пошло что- то не так, он подает сигнал.  Электромагнитное реле тут же срабатывает, причем весь этот процесс занимает доли секунд. После того как “мозг” определил, что напряжение вошло в допустимые пределы работоспособности приборов, он подает сигнал на включение.

Область применения реле контроля напряжения?

Предназначен для своевременной защиты однофазной и трехфазной сети от скачков напряжения, перекосов фаз, обрыва нуля.

  • Для эффективной защиты электрооборудования.
  • Там, где требуется наличие полноценного напряжения.

Какие бывают реле контроля напряжения?

Трехфазное реле напряжения РНПП-311

Предназначен для защиты большинства электропотребителей. Неизменный элемент любых схем АВР, а так же схем управления питания.

реле контроля напряжения: РНПП — 311

Автономное реле напряжения РН-101

Работает от розеточной сети. Допустима нагрузка не более 3,5 кВт (16А).

  • Минимальный порог срабатывания 160-210 В.
  • Максимальный порог срабатывания 230 – 280 В.
  • Время повторного включения 5 – 250 сек.

реле контроля напряжения: РН-101

Однофазное реле напряжения РН -111

Устанавливается на DIN-рейку в распределительном щите.

  • При нагрузке до 3,5 кВт разрывает питание самостоятельно.
  • На превышающюю нагрузку более 3,5 кВт требуется магнитный пускатель.

реле контроля напряжения: РН-111

Удлинитель реле напряжения ZUBR / P316y

Отличная возможность защитить одновременно несколько приборов. Общая мощность до 3,5 кВт.

Реле ZUBR/P316y

Может ли реле контроля напряжения защитить от молнии?

Нет, не может. Реле работает в диапазоне 100В – 400В. Импульсный разряд молнии может достигать нескольких тысяч вольт. Для защиты от молнии используются четырех ступенчатые газонаполненные разрядники об этом можно прочитать в статье Ограничитель перенапряжения — эффективная защита от молнии. Первая ступень устанавливается на вводе опорного столба, другие ступени в металлическом распределительном щите. Устанавливают при наличии заземления, для того чтобы импульсное перенапряжение отвести в землю.

Вся подробная информация про УЗО собрана в статье «Что такое УЗО?»

Видео: реле напряжения ZUBR

Оцените качество статьи:

принцип работы и нюансы подключения

Перепады напряжения – далеко не редкость в отечественных домах. Происходят они из-за изношенности электросетей, замыканий и неравномерности распределения нагрузки по отдельным фазам.

В результате бытовая техника либо недополучает электроэнергию, либо перегорает от ее переизбытка. Чтобы избежать перечисленных проблем, рекомендуется устанавливать реле контроля напряжения (РКН).

Предлагаем разобраться, какие преимущества дает применение такого устройства, каковы отличия РКН от стабилизатора, как выбрать подходящее реле и осуществить его подключения.

Содержание статьи:

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать  и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля. Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости.

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Разновидности устройства РКН

Все модели реле, выполняющих функции регулятора напряжения, подразделяются на однофазные и трехфазные.

Однофазное реле. Обычно устанавливают в коттеджах и квартирах – большего в домовых щитках не требуется.

В электрических щитах частных и многоквартирных домов обычно применяются однофазные реле в компактном исполнении на DIN-рейку (+)

Трехфазное реле. Такие РНК предназначены для промышленного применения. Их часто используют в схемах защиты трехфазных станков. Причем если на входе подобной сложной техники требуется такой трехфазник, то его зачастую выбирают в комбинированном исполнении с контролем не только по напряжению, но и по синхронизации фаз.

Главный недостаток и одновременно плюс трехфазного реле – полное отключение питания на выходе при скачке вольтажа даже в одной из фазных линий на входе. В промышленности это идет только на пользу. Но в быту часто колебания напряжения в одной фазе не являются критичными, а РКН берет и отключает защищаемую сеть.

В отдельных случаях такая сверхнадежная перестраховка нужна. Однако в подавляющем большинстве ситуаций она излишня.

По типу исполнения и габаритам

Весь модельный ряд реле напряжения делится на три вида:

  • переходники «вилка-розетка»;
  • удлинители с 1-6 розетками;
  • компактные “пакетники” на DIN-рейку.

Первые два варианта используются для защиты одного конкретного электроприбора или какой-либо группы. Они включаются в обычную комнатную розетку.

Третий вариант предназначен для  в составе защитной системы электросети квартиры или коттеджа.

Галерея изображений

Фото из

Регулятор с проводом-удлинителем

Трехфазное реле для линий с большой нагрузкой

Реле для установки в электрическом щитке

Реле-переходник для подключения через розетку

Переходники и удлинители рассматриваемых регуляторов имеют достаточно большие размеры. Производители стараются сделать их как можно меньше, чтобы они не портили своими видом интерьер.

Но у внутренних компонентов реле напряжения свои жесткие габариты, к тому же их еще надо скомпоновать в одном корпусе с розеткой и вилкой. В плане дизайна здесь не развернешься.

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Подключение их в сеть производится посредством .

По базе и дополнительным функциям

Внутренняя логика и работа реле для контроля напряжения выстраиваются на основе микропроцессора либо более простого компаратора. Первый вариант дороже, но предполагает более точную и плавную регулировку порогов срабатывания РКН. Большинство продаваемых защитных приборов сейчас выстроено на микропроцессорной базе.

Верхний (Umax) и нижний (Umin) пороги являются двумя основными регулируемыми параметрами РКН – если входное напряжение выходит за установленный диапазон, то реле отключает выходную линию от электротока (+)

Как минимум, на корпусе реле присутствует пара светодиодов, по которым можно определить наличие напряжения на входе и выходе. Более продвинутые приборы оснащаются дисплеями, показывающими выставленные допустимые пределы и имеющийся в линии вольтаж.

Регулировка пороговых значений производится потенциометром с градуированной шкалой либо кнопками с отображением параметров на табло.

Само отвечающее за коммутацию реле внутри РКН выполнено по бистабильной схеме. У этой катушки два устойчивых состояния. Энергия затрачивается только на переключение защелки. Для удержания контактов в сомкнутом или разомкнутом положении электричество не требуется.

С одной стороны это минимизирует энергопотребление, а с другой – гарантирует, что катушка не станет греться при работе регулятора.

При выборе реле напряжения в параметрах надо смотреть на:

  • рабочий диапазон в Вольтах;
  • возможности по установки верхнего и нижнего порогов срабатывания;
  • наличие/отсутствие индикаторов уровня напряжения;
  • время отключения при срабатывании РКН;
  • время задержки возобновления подачи электричества;
  • максимальную коммутируемую мощность в кВт или пропускаемый ток в Амперах.

По последнему параметру реле следует брать с запасом в 20–25%. Если подходящего под существующие в линии высокие нагрузки РКН нет, то берется маломощная модель, а на ее выходе подсоединяется магнитный пускатель.

С установкой порогов ситуация следующая. Если их задать слишком жестко, то частота срабатывания реле получится высокой. Здесь придется идти на компромисс.

Регулировку этих параметров надо выполнять так, чтобы они обеспечивали должный уровень защиты, но не допускали слишком частого переключения РКН. Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

При этом некоторые реле вообще не имеют возможности самостоятельно корректировать пороги. Они у них установлены “жестко”. Например, уставка по нижнему пределу заводом выполнена на 170 В, а во верхнему – на 265 В.

Такие РКН дешевле, но подбирать их надо более внимательно. Потом перенастроить эти приборы не получится, при ошибках в расчетах придется приобретать новые на замену неподошедшим.

Выбор временных параметров отключения и возобновления питания линии на выходе зависит от подключенной нагрузки и особенностей конкретной сети (+)

Если в электросети постоянно возникают кратковременные (на доли секунды) несильные падения напряжения, то время отключения по нижнему порогу лучше установить по максимуму. Так срабатываний выйдет меньше, а угроза запитанному оборудованию будет минимальной.

Задержку на включение следует подбирать в зависимости от типа включенных в розетку электроприборов. Если подключенная техника имеет компрессор или электромотор, то время подачи напряжения стоит увеличить до 1–2 минут.

Это позволит избежать резких скачков вольтажа и тока при возобновлении питания в сети, что убережет холодильники и кондиционеры от поломок.

А для компьютеров и телевизоров этот параметр можно снизить и до 10–20 секунд.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме . В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

  • дороже и шумит;
  • более инертен при резких перепадах;
  • не имеет возможностей для регулировки параметров;
  • занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схемы подключения РКН

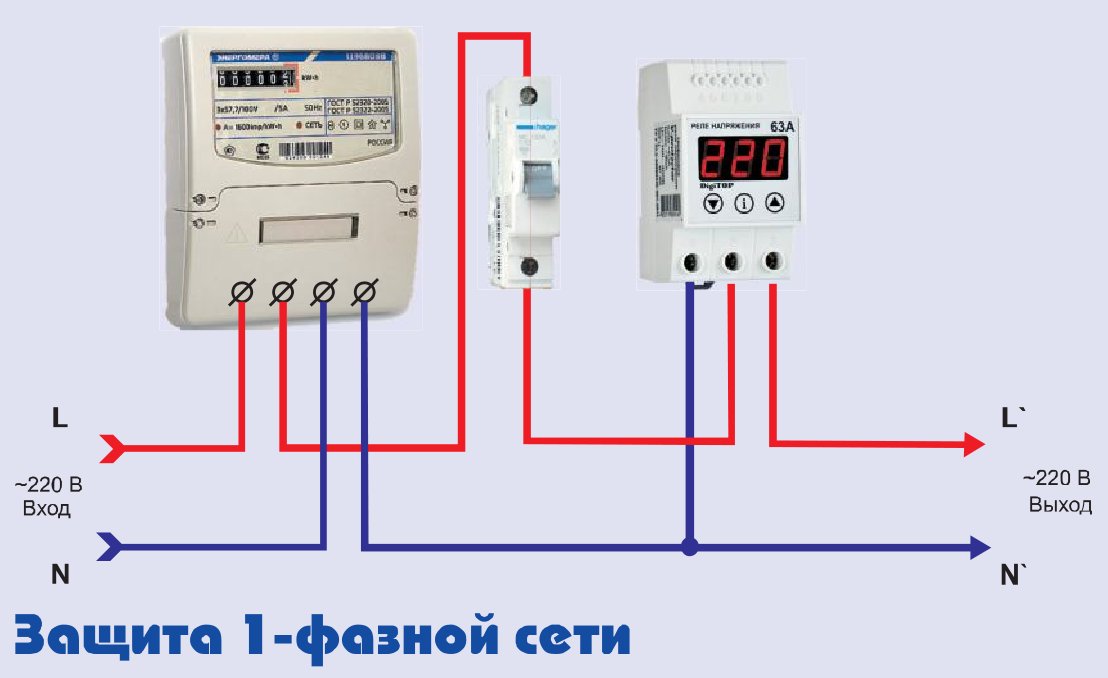

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

  • с прямой нагрузкой через РКН;
  • с подсоединением нагрузки через контактор – с .

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Реле напряжения или стабилизатор что лучше

Каждый кто задавался вопросом, как же защитить свое оборудование от перепадов напряжения и некачественной эл.энергии в сети, перед походом в магазин сталкивался с проблемой — а что лучше всего выбрать, реле напряжения или стабилизатор?

Прежде чем делать такой выбор в первую очередь вам нужно определиться, что вы хотите стабилизировать — напряжение во всем доме, или защитить какие-то отдельные дорогостоящие приборы (компьютер, led телевизор, холодильник). То есть фактически решить, покупать вам оборудование для подключения к электрощитку или просто в розетку.

Если вариант защиты всего оборудования в доме преобладает, то остановиться можно на таких вот реле:

или стабилизаторах с клеммным подключением:

Чтобы установить и подключить подобные реле и стабилизаторы напряжения понадобятся определенные знания или помощь профессиональных электриков.

Когда речь идет о том, чтобы защитить от перенапряжения только холодильник или телевизор, то выбирайте простой розеточный вариант реле и стабилизатора. Подробно о их настройке и работе можно прочесть в статьях Реле напряжения в розетку и Виды стабилизаторов напряжения.Никаких проводов у них нет, а все подключение происходит через привычную нам розетку и вилку.

Отличия реле напряжения от стабилизатора

В чем же заключается принципиальная разница между реле и стабилизатором? Стабилизатор напряжения — это аппарат предназначенный для выравнивания входного напряжения до стандартной величины в 220 вольт. Он также как и реле имеет предельные максимальный и минимальные пороги. То есть при определенном повышенном напряжении, когда его уже невозможно выровнять, он отключается и перестает выдавать на выходе напряжение вообще.

Но все же главное его отличие от реле именно и заключается в том, что он стабилизирует напряжение до нужных параметров, поднимая или опуская его в зависимости от ситуации. А реле напряжения никоим образом его не изменяет и не корректирует.

Оно лишь контролирует напряжение в заданных вами или заводскими установками параметрах.

Пределы срабатывания

Обычно выставляются пределы от 195 до 245 Вольт. И пока напряжение не выйдет за эти границы, реле будет исправно работать.

Например, если на входе в дом у вас будет 196 Вольт, то и в розетках после реле также будет 196 Вольт. А используя стабилизатор вы будете всегда иметь полноценные 220В.

И только после превышения напряжения этих величин (меньше 195В), реле отключится и обесточит аппаратуру, тем самым защитив ее от выхода из строя. Как только напряжение станет 195В, после определенной задержки времени, которую вы сами выбираете в настройках, реле включится и вновь подаст эти самые 195В в розетку.

Стоит напряжению буквально через 1 секунду опять упасть до нижнего предела, все повторится заново. То же самое происходит при изменении по верхнему пределу. Выставляете 245В, напряжение подскакивает до 250В — реле отключается и включается только после его нормализации.

Еще раз повторяю — пределы в большинстве марок реле вы выставляете самостоятельно. У каждого производителя они разные. Более подробно с ними можно ознакомиться в статье — Реле напряжения 220в для дома



Как вы понимаете, если у вас такие скачки напряжения происходят очень часто, и вы решили защититься от них с помощью реле — все это время вы попросту будете сидеть без света. Такова цена вашей защиты.

Поэтому в таких случаях лучше всего вместо реле контроля напряжения ставить стабилизатор.

Если же вы хотите просто перестраховаться и у вас проблем со светом практически нет, или они бывают не часто — тогда выбирайте установку реле напряжения. Это будет гораздо экономичный и более выгодный вариант. Разница в ценах реле и стабилизаторов очень существенна.

Замер напряжения перед выбором

В целом реле напряжения — это бюджетный вариант, и они на сегодняшний день, по-хорошему должны стоять в каждой квартире. Просто верхние и нижние пороги для нечастых срабатываний нужно задавать грамотно. А для этого необходимо по крайней мере иметь мультиметр и опытным путем замерить входное напряжение в пиковые часы нагрузки.

Желательно сделать три замера — утром, вечером и ночью. И уже после этого исходя из результатов, устанавливать пороги срабатывания реле.

Если же замеры показывают, что напряжение у вас не скачет, но зато стабильно низкое 190В или наоборот высокое 260В и более, то вас спасет только стабилизатор напряжения.

Любой нормальный человек побоится выставлять такие пороги срабатывания на реле без наличия какой-либо другой защиты, и продолжать пользоваться электроэнергией при таких неудовлетворительных показателях.

Сравнение преимуществ и недостатков реле и стабилизатора

Все преимущества и недостатки выбора реле напряжения или стабилизатора можно свести в одну таблицу. Воспользовавшись ей и взвесив все за и против, можно легко определиться с правильным выбором того, что подойдет в вашем конкретном случае:

Параметры сравненияСтабилизатор напряженияРеле контроля напряжения
Потребление эл.энергии на холостом ходуДаНет
Выравнивание напряжения до 220ВДаНет
Работоспособность приборов, если на входе от 160В до 260ВДаНет
ГабаритыБольшиеМалые
ЦенаОт 5000р и вышеДо 3000р
Зависимость работоспособности от внешних условийДаНет
Чувствительность к помехамДаНет
Быстродействие при скачкахНизкаяВысокая
Шум при работеЕстьНет

Ну а вообще грубо говоря, нет какого-то универсального способа применения того или иного устройства, который дал бы 100% результат и удовлетворил все ваши потребности в защите от перекосов напряжений. Поэтому максимальную защиту может обеспечить только совместное применение реле напряжения и стабилизаторов.
Ознакомиться с текущими цена на стабилизаторы и подобрать себе необходимый вариант можно здесь.

Статьи по теме

⚠️ Реле напряжения 220 В для дома: принцип работы, обзор моделей

Нестабильное напряжение в сети – это проблема не только деревень и маленьких посёлков. Обилие разнообразной бытовой техники в квартирах зачастую приводит к перекосу фаз – устаревшие трансформаторные подстанции просто не справляются с нагрузкой. А значительное снижение напряжение, как и его скачок в момент отключения приборов с высокой потребляемой мощностью, может вывести из строя Вашу технику. Решением подобной проблемы может стать установка реле напряжения 220 В для дома, которое обеспечит защиту электроники при возникновении внештатной ситуации.

Реле контроля напряжения покажет напряжение в сети и отключит его подачу при превышении или занижении установленного предела

Содержание статьи

Реле напряжения – что это такое и для чего используется

Проблемы, решаемые РН, не обязательно связаны с аварийным состоянием трансформаторов на подстанции и перегруженностью одной из фаз. Очень часто проблема заключается в халатности персонала, обслуживающего линии электропередач. Провисшие провода могут соприкоснуться при сильном порыве ветра. Наверняка, не стоит говорить о том, что будет при подаче фазы по нулевому проводу. В этом случае РН оперативно отключит подачу напряжения в квартиру или дом, а по прошествии некоторого времени снова попытается включить. Если проблема устранена, домашняя сеть будет работать в штатном режиме.

Такое напряжение можно назвать критическим – редкий бытовой прибор сможет его перенести

Также, по желанию владельца, устанавливаются ограничения подачи, а именно нижний и верхний предел, по достижении которых устройство будет срабатывать. Это защитит бытовую технику как от слишком низкого, так и от повышенного напряжения.

Принцип работы реле напряжения и его устройство

Разобравшись с вопросом для чего нужно реле напряжения, попробуем понять его принцип работы. На самом деле он не сложен. Автоматика РН определяет перепад и отключает подачу, на что уходит не более нескольких миллисекунд. Это обеспечивает полноценную защиту домашней электроники. Многие несведущие люди считают, что реле напряжения и тока — это то же самое, что и устройство защитного отключения (УЗО), однако это совершенно не так. УЗО никак не защитит приборы от скачка или падения напряжения, реагируя только на токовую утечку, подачу фазы по нулевому проводу или замыкание нуля на заземление.

Не стоит путать УЗО и РКН – это совершенно разные защитные устройства, их функции сильно отличаются

Важно! Если перепады в Вашей сети находятся в допустимом диапазоне, реле защиты от перенапряжения не будет срабатывать. В этом случае для выравнивания потребуется использование стабилизатора.

Управление реле напряжения 220 В для дома и его дополнительные возможности

При помощи кнопок на лицевой панели у пользователя есть возможность установки в памяти реле максимального напряжения (от 220 до 280 В), а также его минимального показателя (190-210 В). Однако, это не все настройки, доступные владельцу. Также устанавливается задержка подачи электроэнергии на домашнюю сеть (от 3 до 900 сек). Эта опция необходима при включении после аварийного срабатывания. Времени прибору должно хватить, чтобы «понять», безопасно ли подавать ток на приборы квартиры.

Ещё одной дополнительной функцией реле контроля напряжения является термозащита: если контакты при монтаже были слабо протянуты, возникает нагрев, способный испортить РН. В этом случае срабатывает термозащита, предназначенная для отсечки, и прибор отключается.

«RN-01-30» – подробные технические характеристики реле контроля напряжения

Разделение РН по видам, исходя из типа подключения и установки

Существуют различные модификации РКН, которые отличаются по внешнему виду и способу подключения. По этим параметрам выделяют три типа устройств, которые мы сейчас и обозначим.

Реле напряжения в розетку: обычный переходник, защищающий технику

Реле напряжения и тока может включаться непосредственно в розетку, а уже к нему будет коммутироваться любой из бытовых приборов. Такое устройство неудобно тем, что используется только для одного прибора. Его часто используют как дополнительную защиту.

РКН, включаемый в розетку, также можно настроить под определённые параметры

Как подключается реле напряжения в форме удлинителя

Реле защиты от скачков напряжения может быть изготовлено в форме удлинителя, что позволяет подключение нескольких приборов, однако их общая максимальная сила тока не должна превышать 16 А (как и в случае с реле-розеткой). Подключение такого РКН – проще некуда. Необходимо лишь включить вилку в розетку.

Реле-удлинитель предельно прост в подключении к домашней электрической сети

Установка РКН на ДИН-рейке

Реле напряжения 220 В на ДИН-рейку способно защитить все электроприборы в квартире или частном доме. Также возможно его подключение на отдельные группы, если позволяет разводка.

Важно! При выборе варианта реле напряжения с установкой на ДИН-рейку внимательно отнеситесь к номинальной силе тока. Потребляемый приборами ток (общий показатель) не должен превышать номинальных значений, указанных на РКН. В зависимости от производителя реле напряжения и его модели этот показатель может быть равен 25 А, 32 А, 40 А, 50 А или 63 А.

Реле для установки на ДИН-рейку намного мощнее, чем удлинитель или розетка

Зачем нужны однофазные и трёхфазные реле напряжения 220 В для дома: виды устройств

В городских квартирах, оборудованных газовыми плитами, напряжение в сети составляет 220 В. Исключением могут являться лишь жилые помещения, в которых установлены электроплиты. Однако для частных секторов подвод к дому напряжения 380 В является обычным делом. Разводка на 3 различных группы, каждая по 220 В, производится уже в распределительном шкафу. А если существуют разные вводы (одна или три фазы), должны производиться и РКН для того или иного ввода. Рассмотрим однофазные и трёхфазные устройства защиты более подробно.

Однофазное реле контроля напряжения и области его использования

Подобное РКН можно использовать как в однофазной, так и в трёхфазной системе электроснабжения, однако, во втором случае существуют некоторые нюансы установки. Дело в том, что при трёхфазной системе через подобное РН можно будет подключить лишь одну из групп, питающуюся от одной фазы. Таким образом, чтобы защитить все 3 группы потребуется установка трёх однофазных реле защиты, или одного трёхфазного, что значительно выгоднее по финансовым затратам.

Однофазное РКН можно использовать и в трёхфазных схемах

Трёхфазное РКН: преимущества установки при напряжении 380 В

Если в дом заходит питание 380 В и есть необходимость защиты всех трёх групп, которые будут от него запитаны, можно установить трёхфазное РКН. По цене оно выйдет дешевле, чем приобретение трёх однофазных устройств. Однако, и здесь есть минусы. При падении или скачке напряжения на одной из фаз, отключатся все три, что довольно неудобно. Если же необходима защита оборудования, работающего от сети 380 В, то единственно правильным решением будет установка трёхфазника.

Иногда однофазником не обойтись, тогда применяются реле на 3 фазы

Критерии выбора реле контроля напряжения для квартиры или частного дома

Основными критериями выбора подобного оборудования являются:

  • возможность самостоятельной настройки рабочих диапазонов;
  • наличие дополнительных функций в виде термозащиты;
  • номинальный ток. При вычислении потребляемого тока не рассчитывайте на то, что все приборы одновременно не будут работать. Запас по этому показателю не помешает;
  • обратите внимание на отзывы пользователей, уже установивших оборудование той или иной марки. Лучше рассматривать мнения людей на крупных ресурсах.

Реле не обязательно оборудуется вольтметром и экраном. Для некоторых моделей прибор для замера напряжения придётся покупать отдельно

Общие рекомендации по вопросу подключения реле напряжения

Подключение РКН будет зависеть от марки и модели устройства защиты. Чаще всего на подобных приборах снизу находится 3 клеммы, к которым подключаются провода в следующей последовательности:

  • контакт №1 – нулевая жила, подключаемая ответвлением от основного провода или одновременно вход/выход;
  • контакт №2 – вход питания (фазный провод), идущий от прибора учёта;
  • контакт №3 – выход фазы для дальнейшего распределения.

Для получения более полной информации рассмотрим некоторые РКН наиболее популярных в России производителей со схемами монтажа и возможностями настройки.

Скачки напряжения таят в себе очень большую опасность не только для техники, но и для жизни людей, проживающих в квартире

Популярные модели реле контроля напряжения: настройки, схемы монтажа

Несмотря на довольно обширный список производителей подобного оборудования, в нашей стране популярностью пользуются единицы. Сейчас мы поговорим именно о таких брендах и моделях РКН, которые они производят.

Компания «Меандр» и её реле напряжения «УЗМ 51 М»

С самого начала рассказа о подобном реле уточним, что подобные РКН были сняты с производства. После многочисленных жалоб на новый «УЗМ 51 МД» с защитой от дуги, модель вернули, однако, звание «лучшего РН»устройство успело потерять. На сегодняшний день компания «Меандр» производит множество новых моделей приборов защитной автоматики, однако, все они пока «сыроваты» и до «УЗМ 51 М» никак не дотягивают. Подключить устройство довольно просто: на корпусе расписаны вход/выход и отмечены ноль/фаза. Это можно увидеть на картинке.

Внешний вид «УЗМ 51 М» – чётко видно контакты для подключения входа и выхода питания

Отзыв о «УЗМ 51 М»:

Подробнее на Отзовик: https://otzovik.com/review_5899834.html

Реле напряжения Меандр УЗМ 51 М

Реле контроля напряжения «РН113» от «Новатек»

Это устройство пользователи считают более удобным по причине отсутствия необходимости отдельного приобретения вольтметра. Здесь он установлен на самом РКН. Сквозь тонированную крышку современных пластиковых боксов светящиеся цифры, показывающие напряжение в сети в данный момент времени, видны достаточно чётко. Прибор имеет довольно широкий диапазон настроек – 160-220 В для установки нижнего предела и 230-280 В по верхней планке отключения.

Схема подключения реле напряжения РН113

Отзыв о «РН113»:

Подробнее на Отзовик: https://otzovik.com/review_5333583.html

Реле напряжения Новатек РН113

Однофазное реле «ABB» и схема его подключения

Под этим брендом, существующем на российском рынке очень давно, производится множество различных моделей защитных устройств, в том числе и реле контроля напряжения. По причине огромного ассортимента рассмотрим общую схему подключения РКН произведённого под брендом «АВВ».

Схема подключения РКН производства «АВВ»

Однофазное реле напряжения ABB

Реле напряжения «Legrand»: существует ли подобная продукция

К сожалению, несмотря на очень широкую линейку производимых электротоваров, фирма «Legrand» не производит реле контроля напряжения. Это вдвойне огорчительно по той причине, что остальные изделия и автоматика этого бренда обладают весьма хорошими характеристиками и отменным качеством. Будем надеяться, что под этой маркой в будущем всё же будет производиться нечто подобное. А пока остаётся выбирать устройства от других производителей.

Реле напряжения Legrand

«Зубр» – реле напряжения родом из Донецка

1-фазное реле контроля напряжения «Зубр RBUZ D63t» со встроенным вольтметром ничем не уступает известным европейским брендам. Очень качественное исполнение, долговечность и широкий диапазон настроек – вот причины высокой популярности продукции этого бренда. Нижний предел падения напряжения можно выставить в диапазоне от 120-210 В, а верхний – от 220 до 280 В. При этом, скорость срабатывания при падении ниже установленного предела составляет 1.2 с, а на отключение при скачке выше верхнего порога уходит всего 0.05 с, что позволяет не беспокоиться за сохранность бытовой техники.

Литера «t» в конце маркировки модели говорит о том, что прибор оборудован встроенной термозащитой, что также добавляет плюсов в его копилку. Рассмотрим схему его подключения.

Схема подключения реле контроля напряжения «Зубр»

Отзыв о реле напряжения «Зубр»:

Подробнее на Отзовик: https://otzovik.com/review_722248.html

Реле напряжения Зубр

Где приобрести реле контроля напряжения для дома

Купить реле напряжения для дома 220 В можно в любом магазине, специализирующемся на продаже электротоваров и автоматики. В этом случае есть возможность проверки оборудования на месте. Однако, каждый хочет заплатить меньше. В этом случае можно купить реле напряжения для дома 220 В по более низкой цене, заказав товар через сеть интернет. Однако, в этом случае единственной гарантией качества будет рейтинг и известность интернет ресурса, предлагающего подобные услуги.

Средняя стоимость РКН для установки на ДИН-рейку от различных фирм-производителей по России может составить (цены указаны по состоянию на ноябрь 2018 года в рублях):

  • «РН-113» – 1700;
  • «Digitop VА-40» – 2500;
  • «Ресанта АЗМ 2P 40А» – 800;
  • «ZUBR D63t»–2900;
  • «Easy9 1П+Н 40 АУЗМ Schneider Electric» – 2800.

На реле контроля напряжения «Ресанта АЗМ 2P 40А» также указаны контакты входа и выхода

Отметим, что цены могут отличаться в зависимости от региона продаж и количества посредников между производителем и покупателем.

Подведём итог

При том состоянии электросетей и трансформаторов на подстанциях, особенно в частных секторах, приобретение реле контроля напряжения и его установка уже становится необходимостью. А для тех, кто считает стоимость подобных защитных устройств слишком высокой, редакция Homius.ru приготовила совет: посчитайте, во сколько может обойтись ремонт всей бытовой техники, находящейся в Вашей квартире или частном доме. После производства нехитрых вычислений Вы гарантированно измените своё решение. Главное здесь – не жалеть времени, а именно ознакомиться перед приобретением не только с ассортиментом предлагаемой производителем продукции, но и с реальными отзывами пользователей, установивших подобную защиту. Только так можно понять, стоит ли приобретать ту или иную модель.

Таблица предельно допустимых отклонений показателей напряжения, согласно ГОСТ

Надеемся, что изложенная в сегодняшней статье информация была полезна нашему Уважаемому читателю. Если в процессе ознакомления с ней у Вас возникли вопросы, можете смело задавать их в обсуждениях ниже. Редакция Homius.ru с удовольствием на них ответит в максимально короткий период времени. Если же у Вас установлено подобное защитное оборудование, просим поделиться впечатлениями с менее опытными домашними мастерами, планирующими подобную установку. Пишите, делитесь, спрашивайте. А напоследок, по сложившейся доброй традиции, предлагаем Вашему вниманию один интересный ролик по сегодняшней теме, из которого Вы узнаете много нового.



Предыдущая

Инженерия💨 Тепловая электрическая пушка 220 В: качественный обогрев жилых помещений, гаража, склада

Следующая

Инженерия♻ Альтернативные источники энергии: время экономить

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Реле контроля напряжения — ЗАЩИТА оборудования


Интересный факт. Понятие лошадиная сила ввел отец известного ученого-физика Ватта. Ватт-отец был инженером-конструктором
паровых машин, и ему было жизненно необходимо убедить владельцев шахт покупать его машины вместо тягловых лошадей. Чтобы хозяева
шахт могли посчитать выгоду, Ватт придумал термин лошадиная сила для определения мощности паровых машин. Одна л.с. по Ватту — это
500 фунтов груза, которые лошадь могла тянуть весь рабочий день. Так что одна лошадиная сила — это способность тянуть телегу с
227 кг груза в течении 12 часового рабочего дня. Паровые машины, продаваемые Ваттом, имели всего несколько лошадиных сил.


Для чего нужно реле напряжения


Реле напряжения применяются исключительно для защиты оборудования от скачков напряжения и
больше ни для чего. Помните, ни пробки, ни автоматические выключатели не защищают от плохого
напряжения.


Реле напряжения не выравнивает плохое напряжение, а только отключает питание и автоматически включает сеть при
восстановлении нормального напряжения. Если в Вашей сети стабильно плохое напряжение и/или очень частые скачки, то
технически Вам поможет только стабилизатор напряжения. Хотя по закону и по совести это является проблемой поставщика
электроэнергии.


Причин скачков напряжения может быть много: от неграмотного электрика до обрыва кабеля. Но наиболее частая на сегодня
поломка в электрике — это «обгорание» ноля. При обгорании ноля напряжение в Вашей квартире (доме) будет «скакать»
от 300В до 380В. При этом сгорает все, что было включено: холодильники, компьютеры, стиральные машины и т.п. Основная
причина обгорания — старые кабельные линии. У себя в квартире Вы можете поменять всю электропроводку, но это не защитит
Вас от обгорания нуля в подъезде или на площадке. К сожалению, на сегодня в любом киевском ЖЭКе такие ЧП случаются десятками
и сотнями в год, а в масштабах г. Киева — тысячами.


Таким образом, реле напряжение эффективно для аварийных ситуаций. Во всех прочих случаях желательно использовать
стабилизатор напряжения. Например, если «обычное» напряжение в Вашей сети составляет 170В-190В, то современный холодильник
проработает максимум год-полтора. Реле напряжения в данном случае никак не поможет, оно либо будет без конца срабатывать либо
просто отключит питание, и Вы останетесь фактически без холодильника. Подробнее см. статью
«Стабилизаторы напряжения».


Виды реле напряжения


Реле напряжения — для быта выпускают страны СНГ и, конечно же, Китай. Страны, которые мы привыкли называть
«развитой мир», выпускают реле контроля напряжения исключительно для производственного оборудования. Из украинских
производителей наиболее известные торговые марки — это «DigiTOP» (г. Донецк), «Зубр» (г.Донецк), «Укрреле» (г. Днепропетровск),
«Новатек» (г. Одесса)


В зависимости от типа подключения реле напряжения выпускаются как для одного прибора (с установкой в розетку), так
и для группы приборов (в форме удлинителя или тройника) и, конечно же, для всей квартиры/дома (с возможностью
установки в электрошкафу). Ниже Вы можете увидеть фотографии реле напряжения для различного вида.









Однофазное или трехфазное реле напряжения: принципиальное различие


Как нам уже известно, реле напряжения предназначено для защиты оборудования. Если Ваше оборудование однофазное — то и реле напряжения
должно быть однофазным. Трехфазное реле напряжения (правильное техническое название — реле контроля и чередования фаз) служит для
защиты исключительно 3-фазных двигателей. Таким образом, если в Ваш дом/квартиру заходит три фазы, то для защиты Вашего однофазного
оборудования Вам потребуется три однофазных реле.


На заметку: Некоторые электрики вполне обосновано могут возразить, что трехфазное реле напряжение тоже будет защищать
однофазных потребителей от скачков напряжения. Да — это правда. Но правда и в том, что при пропадании одной из фаз
3-фазное реле напряжение отключает оставшиеся две фазы, поскольку подобное состояние — это гибель для 3-фазного двигателя.
Кроме того, настройки 3-фазного реле напряжения обязательно предусматривают сработку даже на небольшой перекос фаз, что
также опасно для двигателя. Так, если напряжение на одной фазе будет, например, 230В, а на второй 200В — то реле отключит
питание всего дома. Но ведь и 200В и 230В — это абсолютно безопасное питание для любого однофазного бытового прибора! Так
что установка промышленного 3-фазного реле напряжения для жилых помещений — нецелесообразно.


Как правильно выбрать реле напряжения


Основная ошибка при выборе однофазного реле — неправильно подобранная мощность. Как известно, все 3-фазные реле
выпускаются с мощностью максимум 16А. Это и понятно, мощности промышленного оборудования очень разные и выпуск огромного
количества реле на разную мощность абсолютно не экономичен. В промышленности реле управляют контакторами или пускателями,
которые уже и подбираются по мощности. А вот для быта наши производственники разработали реле с усиленными контактами: до
100А. Но почти никто из обычных граждан не знает, что номинал силы тока, указанный на реле напряжения, означает силу тока,
которую данное реле может пропустить через себя, но разомкнуть !!! Все производители реле напряжения в инструкции указывают
на данный факт и рекомендуют корректировать номинальный ток на 20-30%.


Таким образом, при выборе реле напряжения Вам достаточно знать, что если на Вашем вводном автомате написано 25А, то Вам
необходимо реле на 32А или 40А. Если Ваш вводной автомат рассчитан на 40А — то достаточно взять реле на 50-60А и т.д.


На заметку: поскольку подавляющее большинство потребителей инструкции читают только когда «чегой-то не заводится» или
«ой сломалось», то ТОВ «Энергохіт» (ТМ — DigiTop) в конце 2011г. маркировку своих реле осуществляет не по номинальному
току — как положено по правилам, а как понятней рядовому потребителю — т.е. по току отсечки.


И последнее. Реле напряжение не имеет встроенной защиты от высоких токов. Т.е. реле напряжения нужно защищать от высоких токов
с помощью автоматического выключателя. Автомат подбирается, как и сказано выше, номиналом на 20-30% ниже, чем номинал реле.
Автоматический выключатель устанавливается перед реле.


И самое последнее. Обратите внимание, что ни реле напряжения, ни стабилизаторы не защищают от высокого напряжения разряда молнии.
Токи молнии настолько велики, что обычные автоматы и реле просто взрываются. От прямого попадания молнии защищают, как известно,
молниеотводы. А вот для защиты от остаточных токов, которые могут распространяться по линиям электропередач и под землей,
устанавливаются высоковольтные разрядники.
См. статью «Защита в электрике».

Внимание: это авторская статья, поэтому при использовании материала просьба делать ссылку на первоисточник.

author: Оleg Stolyarov

Последние изменения внесены 20. 06.13

назначение, устройство, установка и схемы подключения

Современные дом, квартира, офис наполнены большим количеством электрических приборов различного назначения. Ввиду большой загруженности электросетей конечный потребитель зачастую сталкивается с такими техническими проблемами, как перекос фаз, скачки напряжения. Для снижения риска вывода из строя бытовых приборов используют устройства для стабилизации параметров электросетей. Таким устройством является реле контроля напряжения, которое пришло вслед за ранее используемыми установками стабилизатора напряжения.

Назначение реле контроля напряжения (РКН)

Вся техника потребителя работает от номинального напряжения, заложенного в сетях, равного 220 В. На самом деле колебания напряжения постоянно присутствуют и на выходе в электрических сетях клиент получает постоянные скачки. Нормальным считают отклонения в 10%. Но не редки случаи, когда измерительные приборы фиксируют падения показаний до 70 В, всплески — до 370 В. Для электропотребителей опасно одинаково низкое и высокое напряжение. Работа такой системы без защитных приборов крайне нежелательна.

Общий вид реле контроля напряжения

Защитное отключение, возложенное на реле напряжения, обесточит электроприбор во время перепада напряжения, а функция автоматического отключения (включения) сохранит жизнь изделию или отдельным его электронным устройствам (предохранитель, системные платы, реле, др.). Не стоит путать РКН с устройствами для контроля обрыва нуля, нейтрали, короткого замыкания, др.

Защитное реле напряжения применяют:

  • для защиты однофазных и трехфазных сетей;
  • для защиты от слипания, обрыва, перекоса фаз, чрезмерных токов нагрузки;
  • для защиты оборудования от неисправностей;
  • в устройствах с применением высоконагруженных моторов;
  • в общественных организациях с большим наборов приборов с высоким током нагрузки и мощностью нагрузки электросети.

Устройство и принцип работы

Реле контроля напряжения представляет собой малогабаритный корпус (чаще всего пластиковый) с вмонтированной в него контролирующей, отключающей частью. Электромагнитное реле состоит из двух составляющих:

  • силовая часть;
  • электронная схема.

Устройство реле напряжения

Благодаря использованию реле со встроенным микропроцессором, устройство способно плавно устанавливать пороги срабатывания защитного устройства. Основное свойство оборудования – быстрое действие и срабатывание при изменении параметров сети. Современны реле способны отключать только те участки сети, которая подвержена перегрузкам или недогрузкам по напряжению. Параметры работы устанавливают при помощи встроенного потенциометра.

Технические характеристики

Рабочий интервал напряжений для работы устройства – 50-400 Вольт. Такой вариативный запас позволяет предупредить большое количество неисправностей, аварий. Уязвимым местом остается работа системы в грозовую погоду. Молния создает более высокие и резкие перепады напряжений и реле не способно организовать защиту в этих условиях.

Реле контроля рабочего напряжения электросети обладают большим набором других технических характеристик, в зависимости от которых потребитель выбирает устройство для конкретных технических условий применения:

  • номинальное входное напряжение;
  • контроль перенапряжения;
  • задержка срабатывания защиты;
  • контроль снижения напряжения;
  • частота входного напряжения;
  • степень защиты по корпусу, силовым контактам автомата;
  • габаритные параметры, масса, диапазон рабочих температур, др.

Разновидности

Реле контроля напряжения – широко распространенное устройство, используемое как в быту, так и для защиты оборудования на промышленных объектах. Это обуславливает отличие устройств друг от друга по габаритам, допустимым пределам нагрузки, исполнению, способам подключения.

По типу исполнения (подключения)

Весь модельный ряд защитных устройств по типу подключения укрупненно разделяют на три категории:

  • удлинители (фильтры) на 1-6 розеток;
  • портативные переходники «розетка-вилка»;
  • «пакетники» для монтажа в комплексе с DIN-рейкой.

Портативный переходник «розетка-вилка»

Первый и второй типы реле работают по одному принципу и конструктивно схожи друг с другом. Единственное отличие – удлинители обычно имеют более одной точки подключения (розеток), что позволяет организовать защиту сразу на несколько отдельных потребителей. Принцип работы устройств следующий – реле втыкается в обычную розетку электросети помещения, а к нему выполняют подсоединение бытовых приборов. Встроенный микроконтроллер анализирует напряжение в сети и выполняет защиту потребителей.

Индикация напряжения, а также другие рабочие параметры могут быть выведены на цифровое табло устройства. Непосредственно за отключение отвечает электромагнитное реле. Допустимые верхние, нижние пороги напряжения регулируют специальными кнопками управления, выведенными на корпус РКН.

Устройства типа «пакетников» — многофункциональное оборудование, предназначенное для установки в распределительном шкафу на DIN-рейку. Благодаря комплектации, способу подключения, заданным параметрам, изделие способно вести мониторинг параметров электросети полностью объекта и снимать напряжение в аварийных случаях полностью с комплекса или его отдельных секторов.

По виду нагрузки

По виду нагрузки и области применения элементы защиты делят на следующие категории:

  • однофазные реле;
  • трехфазные реле.

РКН однофазное

Для защиты однофазных потребителей, сетей используют защитные РКН первого типа. Таким способом защищают моторы практически всех распространенных бытовых электроприборов: холодильник, кондиционер, компрессор, др.

Реле контроля напряжения трехфазное

Трехфазные потребители защищают посредством установки реле защиты второго типа. Работа таких устройств позволяет контролировать напряжение на каждой фазе и защищать технику при аварии на одной из фаз. У этой системы есть свой недостаток – это полное обесточивание даже при небольшом перекосе напряжения между фазами, что зачастую не является опасной ситуацией. Поэтому в таком случае часто прибегают к установке однофазных реле защиты на каждую фазу в отдельности. При этом стоит обратить внимание на один нюанс – пропускная способность устройства по силе тока в сети. Для нормальной работы РКН необходимо использовать устройства с максимальным током несколько выше номинальных токов сети питания.

Установка и схемы подключения РКН

При подключении РКН в электрическую сеть объекта следует помнить несколько основных условий. Защитное реле напряжения устанавливают после счетчика напряжения, разрывая провод соответствующей фазы. То есть, устройство должно контролировать именно фазу и при необходимости воздействовать на нее. Другие способы подключения работать не будут или будут некорректно выполнять свои функции.

На практике зачастую при монтаже однофазных реле используют стандартные схемы подключения через реле с прямой нагрузкой на нем. Само же защитное реле может быть подключено двумя способами:

  1. с прямой нагрузкой на РКН;
  2. через контактор.

Пример схемы подключения 3 фазного реле контроля напряжения

Для схем, которые монтируют внутри помещения преимущественно применяют первый вариант подключения реле. Для организации системы приобретают необходимый по мощностным характеристикам устройство и монтируют его в распределительной коробке.

Пример схемы подключения РКН ZUBR D63 в однофазной сети

Непосредственно подключение не вызовет никаких трудностей. На корпусе однофазного РКН расположены три силовые клеммы (точки подключения проводников). Одна – «ноль», две другие – вход и выход фазы. Задача персонала состоит лишь в том, чтобы не перепутать метки. При подключении трехфазных устройств необходимо внимательно развести входы и выходы соответствующих фазных проводников, чтобы в будущем вся система работала корректно, безаварийно.

Для подключения реле защиты электромонтеру необходим следующий набор оборудования и приспособлений:

  • само РКН;
  • металлическая рейка для установки автомата;
  • провод соответствующего сечения;
  • ручной инструмент, контрольные приборы.

Перед началом работ необходимо обесточить электросеть объекта. Это делают посредством отключения входного питающего автомата. Реле контроля устанавливают возле входных защитных автоматов, поэтому в выбранном месте монтируют металлическую рейку для дальнейшего крепления «пакетника». Далее разрывают провод фазы. Один конец подключают к входной клемме, второй – к выходной. Следующий этап – отрезком ранее приготовленного провода подсоединяют «ноль» на входном защитном автомате к нулевому контакту на реле контроля напряжения. Монтаж на этом окончен, на объект подают напряжение и проверяют работоспособность системы.

Советы по выбору РКН

Чтобы правильно и рационально выбрать устройство для защиты приборов и техники, необходимо следовать следующим советам:

  1. оборудование целесообразно приобретать в специализированных торговых точках, где окажут консультационную помощь по подбору, монтажу, эксплуатации изделия и предоставят гарантию на проданный товар;
  2. чем сложнее и функциональней устройство, тем стоимость его будет выше. Цена РКН зависит от следующих факторов:
  • тип устройства – розеточного типа будет наименее дорогим, реечное – наиболее дорогостоящее;
  • производитель;
  • дизайн, материал деталей реле;
  • дополнительные функции изделия;
  1. правильный подбор устройства по мощности защищаемых бытовых приборов. Для нормальной работы системы целесообразно использование реле с мощностью на 25% выше номинальной по сумме всех включенных в электрический контур потребителей. То есть, при номинальной мощности используемого трансформатора 10 А необходимо установить защитное реле с порогом не ниже 13 А. Стоит отметить, что все трехфазные аппараты рассчитаны на 16 А;
  2. наличие цифрового индикатора (дисплея) для визуального контроля рабочих параметров сетей;
  3. материал корпуса желательно должен быть выполнен из материалов, не поддерживающих горение;
  4. наличие функции регулировки время защитного отключения для предотвращения частого срабатывания устройства;
  5. наличие паспорта с техническими характеристиками прибора, электрической схемой;
  6. наличие функции защиты прибора от перегрева, измерения мощности сети для отключения нагрузки.



Типовые часто задаваемые вопросы от читателей

Как подключить реле контроля напряжения РКН 3-15-15 в трёхфазную цепь?

При подключении любого реле необходимо пользоваться паспортными данными устройства или инструкцией завода изготовителя. Для подключения реле контроля напряжения РКН 3-15-15 в трехфазную цепь используется следующая схема.

https://www.asutpp.ru/wp-content/uploads/2020/12/shema-podklyucheniya-rele-rkn-3-15-15.jpg

На зажимы реле контроля напряжения L1, L2, L3 подключаются фазные проводники соответствующих фаз. К зажиму N обязательно подключается нейтральный проводник согласно требований паспорта устройства. При подаче напряжения на вводные зажимы, реле проверяет его соответствие контролируемым параметрам:

• Наличие напряжения во всех трех фазных проводниках;
• Величина напряжения находится в установленных пределах;
• Порядок чередования фаз соответствует заданному;
• Отсутствует обрыв или слипание фазных проводников;
• Отсутствует обрыв нейтрального проводника.

Если параметры напряжения соответствуют вышеперечисленным критериям, реле РКН 3-15-15 переведет контакт 11-14 и 21 – 24 во включенное положение. К выводам этих зажимов подключается пускатель или контактор для коммутации трехфазной нагрузки. В данном примере включение осуществляется от зажимов 11 – 14, а зажимы 21 – 24 применяются для питания цепей сигнализации. Но такая распиновка не критична, при желании, вы можете поменять их местами или задействовать только одну пару.

В случае выявления неисправности, в зависимости от ее характера, реле контроля напряжения либо включит соответствующий индикатор, либо разомкнет контакты зажимов 11 – 14.

Использованная литература

  • Корогидский В.Н. «Релейная защита электродвигателей» 1987
  • Шабад М.А. «Защита трансформаторов распределительных сетей» 1981
  • Фигурнов Е. П. «Релейная защита» 2004
  • Темкина Р.В. «Измерительные органы релейной защиты на интегральных микросхемах» 1985
  • Шалимов М.Г., Маценко В.П. «Релейная защита тяговых подстанций» 1981
  • Андреев В.А. «Релейная защита и автоматика систем электроснабжения» 1991

Однофазные и трехфазные реле напряжения: как выбрать?

Реле напряжения изготавливаются в трехфазном или однофазном исполнении. Т. е. они могут функционировать в цепи с соответствующим питанием у нагрузки. Функционирование всех реле напряжения (включая трехфазные) идет в соответствии со следующим алгоритмом. Реле измеряет текущие значения напряжений, а при их возрастании / падении сверх установленного предела очень быстро (во избежание поломок) отключает питание от нагрузки. Время, за которое происходит срабатывание реле, называется его быстродействием. Оно составляет, как правило, от 0,01 до 1,2 секунд. После того, как напряжение стабилизируется в заданных пределах, реле возобновит подачу электропитания к оборудованию. Причем как дополнительный защитный фактор может использоваться встроенный таймер, подключающий питание нагрузки через задаваемое ему время задержки. Это особенно важно для агрегатов, которым противопоказаны часто повторяющиеся режимы пуска (вентиляторы, холодильные компрессоры и т. д.). Диапазон настроек времени задержки для всех представленных нами реле напряжений RBUZ составляет 3 – 600 секунд.

Основными причинами недопустимых отклонений питающего напряжения от номинальных значений являются внешние факторы, влияющие на электрические сети. Среди них:

  • Обрыв линий электропередач (фазного или нулевого проводника) порывами ветра, ветками деревьев и т. д.
  • Для индивидуального жилья и других, преимущественно удаленных объектов (включая промышленные) – игнорирование требований по увеличению поперечного сечения токопроводящих жил в кабеле в зависимости от расстояния до питающей подстанции.
  • Применение т. н. «скруток» для соединений проводов между собой вместо обжимных клемм.
  • Подсоединение к одной из фаз электросети объекта достаточно мощного оборудования, что приводит к ее перегрузке и, следовательно, значительному снижению напряжения. Это вызывает поломку остального электрооборудования, подключенного сюда же.

Все реле контроля рассчитаны на работу при напряжении в границах 100 – 420 В. Поэтому такие устройства не в состоянии защищать ваши электроприборы от воздействия разрядов молнии. В таких случаях используют специальные разрядники.

Перед монтажом реле напряжения необходимо правильно выбрать его модель, тип. Для этого пользователь должен точно определить:

  • Число фаз (одна либо три), подведенных к жилью либо другому объекту.
  • Полный перечень электрооборудования и его суммарную потребляемую мощность.

3-х фазные реле напряжения рекомендуется устанавливать исключительно в случае наличия в здании электрооборудования с таким же питанием. Причина этого заключается в следующем. При исчезновении напряжения на любой из трех фаз такое реле автоматически отключит питание на всех оставшихся, поскольку такой режим работы категорически недопустим для 3-х фазной техники. Аналогичная ситуация будет при незначительном отклонении (перекосе) значений фазных напряжений друг от друга. В ассортименте продукции бренда RBUZ имеется трехфазное реле напряжения модели 3F с номинальным током 5 А и мощностью нагрузки 1 кВА. Чтобы защитить трехфазных потребителей с помощью такого устройства, для их подключения следует обязательно применять контактор. 1-фазные реле контроля в случае значительного превышения паспортного значения коммутируемой мощности тоже надо подсоединять только через подобные контакторы (силовые реле, магнитные пускатели). Причем подбирать их необходимо с учетом требуемой мощи нагрузки. В том случае, если трехфазного оборудования нет и его монтаж не запланирован, достаточно смонтировать три однофазных реле напряжения, подключая их в каждую из имеющихся фаз. Такое решение гарантирует более высокую надежность энергоснабжения вашего объекта.

Подбирая реле в однофазные цепи питания, самым важным является правильное определение тока защитного устройства. Превышение мощности реле к соответствующей величине подключенной нагрузки должно составлять не меньше 20–30 %. В том случае, когда нагрузка подсоединена посредством автоматического выключателя номиналом 25 А, реле напряжения должно быть на 32 либо 40 А.

Важный нюанс – наличие встроенной защиты от перегрева, точнее, от повышения температуры внутри корпуса реле. Такая опция доступна в моделях Dt, а также  R1, SR1, R2, P3, P6, подключаемых в электрическую розетку. Ее наличие практически исключает такие негативные явление как искрение, выгорание и перегрев в клеммных соединениях. Кроме всего прочего, для реле модели Dt характерна повышенная степень безопасности. В этом случае для увеличения ресурса работы контактной группы защитных устройств применено следующее решение. Нагрузку к такому реле коммутируют (подключают) в тот момент времени, когда синусоида питающего напряжения наиболее близка к переходу через ноль.

Однофазные реле напряжения торговой марки RBUZ это устройства серий D, D2, Dt, R1, SR1, R2, P3 и P6, которые являются одними из лучших моделей на рынке. Все они управляются обычными или сенсорными кнопками и имеют цифровой экран, который отражает текущее значение напряжения в сети и настройки, относящиеся к меню прибора. Модели D, Dt монтируют внутрь установочного шкафа на стандартную DIN-рейку. А R1, SR1, R2, P3 и P6 подают питание на нагрузку путем непосредственного включения в розетку. В этом случае количество защищаемого оборудования изменяется от одной до шести единиц (зависит только от моделей реле).



Оцените новость:

Что такое реле и почему они так важны для приложений?

Преобразование небольшого электрического входа в сильноточный выход — непростая задача, но эта задача необходима для эффективного управления широким спектром стандартных приборов и транспортных средств. Во многих схемах такое преобразование достигается за счет использования реле, незаменимого во всех видах электронного оборудования.

Что такое реле?

Реле

— это электрические переключатели, которые используют электромагнетизм для преобразования небольших электрических импульсов в большие токи.

Эти преобразования происходят, когда электрические входы активируют электромагниты для формирования или разрыва существующих цепей.

Используя слабые входы для питания более сильных токов, реле эффективно действуют как переключатель или усилитель для электрической цепи, в зависимости от желаемого применения.

Зачем использовать реле?

Реле

— это универсальные компоненты, которые столь же эффективны в сложных цепях, как и в простых.

Их можно использовать вместо переключателей других типов, или они могут быть специально спроектированы с учетом таких факторов, как требуемая сила тока.

Уровень тока переключения

Одна из наиболее распространенных ситуаций, требующих использования реле, возникает, когда приложению необходимо переключиться с высокого на низкий ток (или наоборот) в одной и той же цепи.

Например, датчики температуры, питающие блоки HVAC, требуют уровней силы тока, которые значительно превышают допустимую мощность их проводки.

Реле

обеспечивают необходимое усиление для преобразования небольшого тока в больший.

Комплексные приложения

Реле

не ограничиваются преобразованием одиночных входов в одиночные выходы в отдельных точках цепи.В других приложениях одно реле может активировать несколько цепей, позволяя одному входу инициировать множество других эффектов.

Аналогичным образом, реле могут использоваться в комбинации друг с другом для выполнения функций логической логики, которые, хотя и могут быть реализованы с использованием других компонентов, могут быть более рентабельными при реализации с использованием реле.

Более того, определенные реле могут выполнять более сложные функции, чем другие электронные компоненты. Реле с выдержкой времени, если назвать только одну категорию, позволяют системам работать только в течение заданного периода времени или запускаться только через заданный период времени.

Это вводит более сложные возможности для построения электронных систем.

Преимущества

Даже если приложение не требует специального реле, его использование может оказаться полезным.

Реле

могут снизить потребность в силовой проводке и переключателях, которые дороги и занимают место.

Следовательно, переключение на реле в ваших электронных системах может уменьшить размер или вес корпуса, например, или позволить производителям разместить больше функций в пространстве того же размера.

Как работает реле?

Реле

различаются по размеру, мощности и назначению. Однако, хотя они могут различаться в этом отношении, все реле работают по существу одинаково: одна цепь используется для питания другой.

Конкретный способ, которым это происходит, зависит от того, является ли реле нормально разомкнутым (NO) или нормально замкнутым (NC).

Нормально разомкнутые реле

Большинство реле нормально разомкнуты; то есть вторая, более крупная цепь по умолчанию выключена.

В нормально разомкнутом реле мощность протекает через входную цепь, активируя электромагнит. Это создает магнитное поле, которое притягивает контакт для соединения со второй, более крупной цепью, позволяя току течь через него. Когда источник питания удаляется, пружина отводит контакт от второй цепи, останавливая поток электричества и выключая оконечное устройство.

Нормально замкнутые реле

Основы реле NC такие же, как реле NO: есть две цепи, вторая из которых больше, и электромагнит перемещает физический контакт между двумя положениями.

Но в случае реле NC состояния по умолчанию меняются местами. Когда срабатывает первая цепь, электромагнит отводит контакт от второй цепи. Таким образом, реле NC по умолчанию удерживают большую цепь в в положении .

Как определить неисправное реле

Хотя в целом реле надежны, они могут выйти из строя, как любой механический компонент. К счастью, с помощью мультиметра относительно легко определить неисправное реле.

Для этого вы должны сначала определить, где цепи входят в реле и выходят из него, область, обычно отмеченную контактами.Определив это место, вы можете использовать мультиметр для измерения напряжения в каждой точке.

Используйте следующие шаги по устранению неполадок:

  1. Проверьте напряжение в точке включения реле. Если его нет, проверьте предохранитель или выключатель на предмет дефектов.
  2. Если в точке подключения есть напряжение, используйте функцию проверки целостности цепи на мультиметре, чтобы обеспечить хорошее заземление на противоположной стороне реле.
  3. Если шаги 1 и 2 не выявили источник проблемы, проверьте напряжение в точке, где реле подключается к батарее или другому источнику питания.Если здесь нет напряжения, возможно, проблема с предохранителем или автоматическим выключателем.
  4. Наконец, убедитесь, что существует надлежащее соединение между реле и компонентом, используя функцию непрерывности мультиметра. Если соединение существует, и если предыдущие шаги не указали на другую неисправность, возможно, пришло время заменить реле.

Типы реле

Существует множество типов реле, каждое из которых обеспечивает уникальные функции для множества приложений.Некоторые из более широких категорий включают:

Реле с выдержкой времени

Реле с выдержкой времени

полезны в любой ситуации, когда требуется, чтобы компоненты были запитаны в течение установленного периода времени, или когда компонент должен включаться или выключаться после определенной задержки. Эти реле имеют встроенную функцию задержки времени, что делает их желательными для ряда приложений, основанных на времени.

В эту категорию входят несколько типов реле с выдержкой времени, каждое из которых имеет свое конкретное применение.

Большинство реле с задержкой можно разделить на две большие категории:

  • Таймеры задержки включения начинают отсчет времени при подаче входного сигнала, запитывая вторую цепь после установленного времени ожидания. Это можно использовать для переключения питания нескольких компонентов, предотвращения скачков напряжения или для таких приложений, как системы сигнализации и предупреждения.
  • Таймеры задержки выключения ждут срабатывания триггера после подачи питания на вход. После снятия триггера на выход подается питание, а затем он обесточивается по истечении времени задержки. Повторное применение триггера сбрасывает задержку. Эти реле могут использоваться для питания устройств в течение заданных интервалов времени, например, в циклах стирки и сушки или в аттракционах.

Другие шаблоны пуска и задержки возможны с помощью мигалок, однократных таймеров или циклов повторения, каждый из которых позволяет компоненту получать питание с разными повторяющимися интервалами.Это делает возможным мигание индикаторов или сигнальных ламп, а также позволяет выполнять определенные типы временных циклов.

Последовательные реле

Последовательные реле могут использоваться для питания нескольких компонентов по очереди, обычно в установленном порядке. Обычное применение этого типа реле включает в себя питание нескольких систем или наборов огней один за другим, например, в огнях взлетно-посадочной полосы или в последовательности подачи питания.

Автомобильные реле

Реле

находят практически неограниченное применение в автомобильных приложениях, и эти приложения охватывают многие из рассмотренных типов реле.Многие автомобильные реле позволяют производителям реализовывать передовые функции безопасности и современные электрические удобства.

Вот лишь несколько примеров реле для питания следующих систем в стандартных легковых и грузовых автомобилях:

  • Газовые клапаны
  • Фары
  • Дворники
  • Освещение салона
  • Системы охранной сигнализации
  • Системы предупреждения, используемые для ограничения веса, использования ремня безопасности или обнаружения опасности

Где найти следующее реле

Поскольку реле являются неотъемлемой частью схемотехники, очень важно получить высококачественные реле того типа и размера, которые необходимы для вашего приложения.

Amperite предлагает широкий ассортимент реле и других электронных компонентов, предназначенных для экономии времени, денег и энергии.

Мы также специализируемся на производстве продукции по индивидуальному заказу для решения ваших индивидуальных проблем.

Если вы хотите узнать больше о наших электронных приложениях и решениях, свяжитесь с нами сегодня!

Что такое реле контроля напряжения и где они используются?

Реле используются в приложениях с моторным приводом для измерения и контроля рабочих параметров, таких как температура, ток или напряжение, предотвращения повреждения двигателя и подключенного оборудования в случае неисправности или ненормального рабочего состояния.Реле контроля напряжения могут обнаруживать не только пониженное и повышенное напряжение, но и проблемы, связанные с напряжением, такие как дисбаланс фаз, обрыв и последовательность фаз.


Реле контроля напряжения предназначены для однофазных или трехфазных систем. Те, которые используются в трехфазных системах, иногда называют реле контроля фаз.


Реле контроля однофазного напряжения могут использоваться с однофазным переменным или постоянным напряжением.Их основная цель — защитить двигатели и подключенное оборудование от пониженного или повышенного напряжения, хотя некоторые из них предназначены для обеспечения того, чтобы напряжение оставалось в заданной полосе пропускания с высокими значениями и для низкого напряжения.

В то время как разные производители используют разные принципы работы (разомкнутая цепь или замкнутая цепь) для включения или выключения реле при превышении уставки, простым примером реле контроля перенапряжения является реле с нормально замкнутым (NC) контакт.Вот как это работает:

Когда рабочее напряжение ниже установленного максимального напряжения, реле обесточивается, и контакт остается в закрытом состоянии по умолчанию. Если напряжение превышает установленное максимальное напряжение (иногда называемое напряжением срабатывания), реле срабатывает, контакт размыкается и питание нагрузки отключается. Когда напряжение падает ниже максимального установленного напряжения, включая значение гистерезиса (известное как падение напряжения), реле снова обесточивается, и контакт замыкается, восстанавливая питание нагрузки.

Принцип работы реле контроля пониженного или повышенного напряжения с фиксированной выдержкой времени.
Изображение предоставлено: Eaton

В дополнение к ограничениям допустимого напряжения многие реле контроля напряжения включают фиксированную или программируемую временную задержку (также называемую задержкой срабатывания), для которой должна присутствовать неисправность, прежде чем реле сработает. Назначение временной задержки — предотвратить ложное отключение из-за таких условий, как кратковременные провалы напряжения (пониженное напряжение). В некоторых конструкциях реле после исправления ошибки также будет реализована временная задержка перед автоматическим сбросом реле.


Как повышенное, так и пониженное напряжение влияют на выходной крутящий момент, скорость и эффективность двигателя, хотя основным результатом обоих условий является нагрев двигателя — из-за более высокого потребления тока в случае пониженного напряжения и из-за насыщения двигателя в случай перенапряжения. Пониженное напряжение также может затруднить запуск асинхронных двигателей переменного тока и вызвать неожиданные отключения.

Изменения напряжения питания могут повлиять на рабочие характеристики асинхронных двигателей.
Изображение предоставлено: EASA


Реле контроля трехфазного напряжения или реле контроля фаз, контролируют дополнительные параметры фазы наряду с условиями повышенного и пониженного напряжения: а именно, дисбаланс фаз, обрыв фаз и последовательность фаз (также называемый обращением фазы).

В трехфазных системах условия повышенного и пониженного напряжения возникают, когда напряжения во всех трех фазах увеличиваются или уменьшаются одновременно. Чтобы определить наличие повышенного или пониженного напряжения, реле измеряет среднее напряжение всех трех линий и сравнивает его с уставкой напряжения.

Реле контроля фаз могут обнаруживать обрыв, последовательность фаз и дисбаланс фаз в трехфазных системах.
Изображение предоставлено: Omron

Для определения наличия дисбаланса фаз реле контролирует каждую из фаз, чтобы обнаружить, когда напряжение в любой из фаз падает на заданную величину ниже среднего значения для всех трех фаз. Точно так же, если обнаружена полная потеря фазы, реле отключится и отключит питание от двигателя.

Неуравновешенность фаз вынуждает одни обмотки двигателя нести большую нагрузку, чем другие, что может привести к чрезмерному нагреву двигателя.Если в двигателе пропадает фаза, он может продолжать работать, потребляя требуемый ток из оставшихся фаз, но это также вызывает чрезмерный нагрев и может повредить двигатель.

Изменение последовательности любых двух из трех фаз напряжения — известное как чередование фаз — может быть чрезвычайно опасным, так как это вызовет изменение направления вращения для подключенного оборудования, такого как двигатели, вентиляторы или насосы. Для контроля чередования фаз реле просто отслеживает последовательность трех фаз и срабатывает, если она отклоняется от заданной последовательности.

Терминология реле

| Средства автоматизации | Промышленные устройства

1. Обозначение катушки

Черная катушка представляет состояние под напряжением. Для реле с фиксацией на схемах обычно показана катушка в состоянии сброса. Следовательно, символ катушки также показан для катушки сброса в ее состоянии сброса.

2.Номинальное напряжение катушки (номинальное напряжение катушки)

Одно значение (или узкий диапазон) напряжения источника, предназначенное по конструкции для подачи на катушку или вход.

3.Номинальный рабочий ток

Значение тока, протекающего в катушке, когда на катушку прикладывается номинальное напряжение

4.Номинальная рабочая мощность

Значение мощности, потребляемой катушкой при номинальном напряжении. Для катушек постоянного тока выражается в ваттах; Переменный ток выражается в вольтах-амперах. Номинальная мощность (Вт или ВА) = номинальное напряжение × номинальный ток.

5. сопротивление катушки

Это сопротивление постоянному току катушки в реле постоянного тока для температурных условий, указанных в каталоге. (Обратите внимание, что для определенных типов реле сопротивление постоянному току может быть для температур, отличных от стандартных 20 ° C 68 ° F.)

6. поднимающее напряжение (втягивающее или обязательное напряжение)

По мере увеличения напряжения на неработающем реле значение, при котором или ниже которого все контакты должны функционировать (переходить).

7. падение напряжения (отпускаемое или обязательное напряжение отпускания)

По мере уменьшения напряжения на сработавшем реле значение, при котором или выше которого все контакты должны вернуться в свое неработающее положение.

8.Максимальное приложенное напряжение

Максимальное напряжение, которое может непрерывно подаваться на катушку без повреждения. Кратковременные выбросы более высокого напряжения могут быть допустимыми, но этого не следует предполагать без предварительной консультации с производителем.

1. Контактные формы

Обозначает контактный механизм и количество контактов в контактной цепи.

2.Контактные символы

Контакты формы A
(нормально открытые контакты)
Контакты формы B
(нормально замкнутые контакты)
Контакты формы C
(переключающие контакты)

Контакты формы A также называются N.О. связывается или заводит контакты. Контакты
формы B также называются Н.З. контактами или размыкающими контактами. Контакты
формы C также называются переключающими контактами или переключающими контактами.

3.MBB Контакты

Сокращение для замыкающих контактов. Контактный механизм, при котором контакты формы A (нормально открытые контакты) замыкаются до размыкания контактов формы B (нормально закрытые контакты).

4. Номинальная коммутируемая мощность

Расчетное значение в ваттах (постоянного тока) или вольт-амперах (переменного тока), которое можно безопасно переключать с помощью контактов.Это значение является произведением коммутируемого напряжения на коммутируемый ток и будет ниже, чем максимальное напряжение и максимальный ток произведения.

5.Максимальное коммутируемое напряжение

Максимальное напряжение холостого хода, которое может безопасно переключаться контактами. Максимальные значения постоянного и переменного напряжения в большинстве случаев будут разными.

6. Максимальный ток переключения

Максимальный ток, который можно безопасно переключать контактами. Максимальные значения переменного и постоянного тока могут отличаться.

7. максимальная коммутируемая мощность

Верхний предел мощности, которую можно переключать контактами. Следует проявлять осторожность, чтобы не превысить это значение.

8.Максимальная коммутационная способность

Это указано в столбце данных для каждого типа реле как максимальное значение контактной емкости и представляет собой взаимосвязь максимальной мощности переключения, максимального напряжения переключения и максимального тока переключения. Ток переключения и напряжение переключения можно получить из этого графика.Например, если напряжение переключения фиксировано в определенном приложении, максимальный ток переключения может быть получен из пересечения между напряжением на оси и максимальной мощностью переключения.

Максимальная коммутационная способность
Пример: при использовании реле TX при коммутационном напряжении 60 В постоянного тока максимальный коммутируемый ток составляет 1 А.
(* Максимальная коммутационная способность дана для резистивной нагрузки. Обязательно внимательно проверьте фактическую загрузку перед использованием.)

9.Минимальная коммутационная способность

Это значение является ориентиром для минимально возможного уровня, при котором нагрузка низкого уровня может позволить переключение. Уровень надежности этого значения зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения. Пожалуйста, используйте реле с контактами AgPd, если вам нужны аналоговые нагрузки низкого уровня, управление или контактное сопротивление 100 мОм или меньше.Мы рекомендуем вам связаться с одним из наших офисов продаж относительно использования.

10.Сопротивление контакта

Это значение представляет собой совокупное сопротивление сопротивления, когда контакты соприкасаются друг с другом, сопротивления клемм и контактной пружины. Контактное сопротивление измеряется методом падения напряжения, как показано ниже. Обозначены измерительные токи.

Испытательные токи

Номинальный контактный ток или ток переключения (A) Испытательный ток (мА)
Менее 0.01 1
0,01 или более, но менее 0,1 10
0,1 или более и менее 1 100
1 или более 1 000 90 254

Сопротивление можно измерить с приемлемой точностью миллиомметром YHP 4328A.
Как правило, для реле с номинальным током контакта 1 А или более измеряйте падение напряжения при 1 А 6 В постоянного тока.

11. Максимальный ток нагрузки

Максимальный ток, который после замыкания или до размыкания контакты могут безопасно проходить, не подвергаясь повышению температуры сверх их расчетного предела или расчетного предела других термочувствительных компонентов реле (катушка, пружины, изоляция и т. Д. .). Это значение обычно превышает максимальный ток переключения.

12. Емкость

Это значение измеряется между клеммами при 1 кГц и 20 ° C 68 ° F.

1. Сопротивление изоляции

Значение сопротивления между всеми взаимно изолированными проводящими секциями реле, то есть между катушкой и контактами, между разомкнутыми контактами и между катушкой или контактами с любым сердечником или корпусом при потенциале земли. Это значение обычно выражается как «начальное сопротивление изоляции» и может уменьшаться со временем из-за разрушения материала и накопления загрязнений.
— Между катушкой и контактами
— Между разомкнутыми контактами
— Между группами контактов
— Между катушкой настройки и катушкой сброса

2. пробивное напряжение (высокое напряжение или диэлектрическая прочность)

Максимальное напряжение, которое может выдерживать реле без повреждений в течение определенного периода времени, обычно измеряется в тех же точках, что и сопротивление изоляции. Обычно указанное значение выражается в VAC (RMS) в течение одной минуты.

3. импульсное напряжение пробоя

Способность устройства противостоять аномальному скачку напряжения, производимому извне, например, при ударе молнии или другом явлении.Обычно указывается импульсный тестовый сигнал с указанием времени нарастания, пикового значения и времени спада.

4. время срабатывания (заданное время)

Время, прошедшее с момента подачи питания на катушку до замыкания контактов формы A (нормально разомкнутые). (Для многополюсных устройств время до замыкания последнего контакта.) Это время не включает время дребезга.

5.

Время отпускания (время сброса)

Время, прошедшее от первоначального отключения питания катушки до повторного включения контактов формы B (нормально замкнутые) (последний контакт с многополюсным). Это время не включает время отказов.

6. Отскок контакта (время)

Обычно выражается во времени (мс), это относится к явлению прерывистого переключения контактов, которое происходит из-за столкновения между подвижными металлическими частями или контактами, когда реле приводится в действие или отпускается.

1.Ударопрочность

1) Функциональная

Удар, который может выдержать реле во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или не вызывая замыкания открытых контактов более указанного времени. (обычно 10 мкс)

2) Разрушительный

Удар, который может выдержать реле при транспортировке или установке без его повреждения и без изменения его рабочих характеристик. Обычно выражается в буквах «G». Однако испытание проводилось в общей сложности 18 раз, по шесть раз в каждом по трем осям.

2. Устойчивость к вибрации

1) Функциональная

Вибрация, которую реле может выдерживать во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или не вызывая замыкания открытых контактов более указанного времени.(обычно 10 мкс)

2) Разрушительный

Вибрация, которую реле может выдержать при транспортировке, установке или использовании, не повреждая его и не вызывая изменения его рабочих характеристик. Выражается как ускорение в G или смещении и частотный диапазон. Тем не менее, тест длился в общей сложности шесть часов, по два часа в каждом направлении по трем осям.

3.

Механическая жизнь

Минимальное количество срабатываний реле в номинальных условиях (напряжение катушки, температура, влажность и т. Д.) Без нагрузки на контакты.

4. Электрическая жизнь

Минимальное количество срабатываний реле в номинальных условиях с определенной нагрузкой, переключаемой контактами.

5. Максимальная частота переключения

Это относится к максимальной частоте переключения, которая удовлетворяет механическому или электрическому сроку службы при повторяющихся операциях за счет подачи последовательности импульсов при номинальном напряжении на рабочую катушку.

6. Жизненный цикл

Он указан в столбце данных для каждого типа реле. Срок службы (количество операций) можно оценить по коммутируемому напряжению и коммутируемому току. Например, для реле DS, работающего при:
Напряжение переключения = 125 В переменного тока
Ток переключения = 0,6 А
Ожидаемый срок службы составляет 300 000
операций. Однако это значение относится к резистивной нагрузке. Обязательно внимательно проверьте фактическую загрузку перед использованием.

Кривая срока службы

1.Изоляция

Высокочастотные сигналы проходят через паразитную емкость контактов, даже если контакты разъединены. Эта утечка называется изоляцией. Символ дБ (децибел) используется для выражения величины сигнала утечки. Это выражается как логарифм отношения величин сигнала, генерируемого утечкой, к входному сигналу. Чем больше величина, тем лучше изоляция.

2. Вносимая потеря

В высокочастотной области искажения сигнала возникают из-за самоиндукции, сопротивления и диэлектрических потерь, а также из-за отражения из-за несоответствия импеданса в цепях.Потери из-за любого из этих типов помех называются вносимыми потерями. Следовательно, это относится к величине потери входного сигнала. Чем меньше величина, тем лучше реле.

3.V.S.W.R. (Коэффициент стоячей волны напряжения)

Высокочастотный резонанс возникает из-за интерференции входного сигнала и отраженного (волнового) сигнала.
V.S.W.R. относится к отношению максимального значения к минимальному значению сигнала. V.S.W.R. равен 1, когда нет отраженной волны.Обычно становится больше 1.

Примечания:
1. Если не указано иное, вышеуказанные испытания проводят при стандартной температуре и влажности (от 15 до 35 ° C, от 59 до 95 ° F, от 25 до 75%).
2. Напряжение, подаваемое на катушку при испытаниях переключения, представляет собой прямоугольную волну при номинальном напряжении.
3. Фаза работы нагрузки переменного тока случайна.

Все, что вам нужно знать о реле: 6 шагов (с изображениями)

ИЗОБРАЖЕНИЕ: 1.Условные обозначения реле. (C обозначает общий вывод в типах SPDT и DPDT.)

Поскольку реле являются переключателями, терминология, применяемая к переключателям, также применяется к реле; реле переключает один или несколько полюсов, каждый из контактов которых может включаться путем подачи питания на катушку одним из трех способов:

Нормально разомкнутые (NO) контакты подключают цепь при срабатывании реле; цепь отключается, когда реле неактивно. Это также называется контактом по форме А или «установлением контакта».НО контакты также можно отличить от «раннего включения» или NOEM, что означает, что контакты замыкаются до того, как кнопка или переключатель будут полностью задействованы.

Нормально замкнутые (NC) контакты отключают цепь при срабатывании реле; цепь подключена, когда реле неактивно. Это также называется контактом по форме B или «разорванным» контактом. НЗ-контакты также могут быть разделены на «поздний разрыв» или NCLB, что означает, что контакты остаются замкнутыми до тех пор, пока кнопка или переключатель не будут полностью отключены.

Переключающие (CO) или двухходовые (DT) контакты управляют двумя цепями: одним нормально разомкнутым контактом и одним нормально замкнутым контактом с общей клеммой. Это также называется контактом формы C или контактом «передача» («разрыв перед замыканием»). Если в этом типе контакта используется функция «сделать до разрыва», то он называется контактом формы D.

Обычно встречаются следующие обозначения:

SPST — Single Pole Single Throw. Имеют две клеммы, которые можно подключать или отключать.У такого реле, включая две катушки, всего четыре клеммы. Неясно, является ли полюс нормально открытым или нормально закрытым. Терминология «SPNO» и «SPNC» иногда используется для устранения неоднозначности.

SPDT — однополюсный, двусторонний. Общий вывод подключается к любому из двух других. С учетом двух катушек такое реле имеет всего пять клемм.

DPST — двухполюсный одинарный. Имеют две пары клемм. Эквивалентно двум переключателям SPST или реле, приводимым в действие одной катушкой.С учетом двух катушек у такого реле всего шесть клемм. Полюса могут иметь форму A или форму B (или по одной каждой из них).

DPDT — Double Pole Double Throw. Имеют два ряда переключающих клемм. Эквивалентно двум переключателям или реле SPDT, приводимым в действие одной катушкой. Такое реле имеет восемь выводов, включая катушку.

Подключение реле низкого напряжения

Реле — это переключатель с электрическим управлением. Реле низкого напряжения очень помогают во многих автономных солнечных приложениях для управления сильноточной цепью с помощью слаботочного переключателя. Ток = амперы. Низкие напряжения, которые обычно встречаются в автономных системах, 12 или 24 вольта постоянного тока, имеют высокое сопротивление, которое требует, чтобы большой провод прошел значительное расстояние без потери напряжения. Реле может свести к минимуму эту проблему.

Например, реле можно использовать для включения и выключения редукторного двигателя постоянного тока Simple Pump с помощью реле давления или поплавкового выключателя, номинальное значение которого ниже пикового значения тока двигателя.Номинальная сила тока 12-вольтного редукторного двигателя постоянного тока мощностью 1/5 лошадиных сил составляет от 14 до 15 ампер, но увеличение крутящего момента двигателя при движении вверх насоса может вызвать скачки напряжения, приближающиеся к 25 ампер. Если насос отключается от цепи во время хода вверх, реле давления на 15 ампер или поплавковое реле на 8 ампер могут быть повреждены. Использование реле с номиналом 30 ампер или выше позволяет избежать этой потенциальной проблемы. Использование реле более высокого номинала позволяет избежать этой потенциальной проблемы. Использование реле также позволяет подключать реле давления или поплавок с большего расстояния с помощью провода гораздо меньшего размера.

Вот схема подключения реле с использованием небольшого тумблера (14) для приведения в действие реле (13) на 30 А для включения и выключения электрической нагрузки (15), которая представляет собой светодиодную лампочку, питающуюся от небольшой свинцово-кислотной батареи на 12 В. который находится вне поля зрения в левом верхнем углу фотографии.

1. Плюс аккумуляторной батареи (красный)

2. Минус батареи (черный)

3. Положительная нагрузка (красный)

4. Нагрузка отрицательная (черный)

5. Плюс к реле (синий) от плюса аккумуляторной батареи 1

6. Плюс к катушке реле (белый), которая находится на той же клемме, что и 5

7. Перемычка с минуса на общий выключатель (черный)

8. Перемычка (черная) между минусом аккумулятора и минусом нагрузки

9. Положительный ток от реле к положительному полюсу нагрузки (желтый), который нормально разомкнут (то есть замыкается только при нажатии переключателя 14)

10. Положительное питание от реле, которое срабатывает, когда реле нормально замкнуто (красный), не используется в этом приложении

11.Перемычка от общего переключателя к минусу аккумулятора (черный) 7

12. Плюс от катушки реле к плюсу переключателя (черный)

13. Реле

14. Тумблер однополюсный

15. Нагрузочная лампа светодиодная

Переключатель (14) может быть реле давления или поплавковым выключателем, которые обычно используются в системах перекачивания воды.

Ток от аккумулятора (1 и 2) идет к реле по синему проводу (5) и к плюсу нагрузки по желтому проводу (9).Отрицательная половина цепи идет от аккумулятора к нагрузке через перемычку (8).

Катушка реле запитана от плюсового белого провода (6). Отрицательная половина цепи идет от черного провода катушки реле (12) и черной перемычки (11), которая соединяется с минусом аккумуляторной батареи. Когда тумблер замкнут, на катушку реле подается напряжение, которое замыкает реле и замыкает цепь для питания нагрузки.

Другое применение этого сценария реле — защита функции отключения при низком напряжении небольшого контроллера заряда от скачков тока, превышающих номинальный ток контроллера заряда.В большинстве небольших контроллеров заряда с защитой от низкого напряжения для отключения нагрузки используется полевой МОП-транзистор. МОП-транзистор — это своего рода транзистор, используемый для переключения электронных сигналов, которые могут быть повреждены скачком напряжения, если нагрузка отключена, когда ток нагрузки резко возрастает. Подключите белый провод катушки реле к положительному разъему нагрузки, а черный — к отрицательному. Запустить двигатель насоса через реле. Если напряжение в вашей батарее упадет ниже напряжения отключения контроллера заряда, катушка реле откроется, отключив питание насоса.Альтернативой является запуск помпы непосредственно от батареи, но у вас не будет защиты от низкого напряжения для батареи.

Что такое реле? — ES Components

Реле — это переключатель с электрическим управлением. Он состоит из набора входных клемм для одного или нескольких управляющих сигналов и набора рабочих контактных клемм. Переключатель может иметь любое количество контактов в нескольких формах контактов, таких как замыкающие контакты, размыкающие контакты или их комбинации.

Реле используются там, где необходимо управлять цепью с помощью независимого маломощного сигнала или когда несколько цепей должны управляться одним сигналом. Реле впервые были использованы в сетях дальней связи в качестве повторителей сигналов: они обновляют сигнал, поступающий из одной цепи, передавая его по другой цепи. Реле широко использовались в телефонных станциях и первых компьютерах для выполнения логических операций.

В традиционной форме реле используется электромагнит для замыкания или размыкания контактов, но были изобретены другие принципы работы, например, в твердотельных реле, которые используют свойства полупроводника для управления без использования движущихся частей.Реле с откалиброванными рабочими характеристиками и иногда с несколькими рабочими катушками используются для защиты электрических цепей от перегрузки или неисправностей; в современных электроэнергетических системах эти функции выполняются цифровыми приборами, которые до сих пор называются реле защиты.

Реле с фиксацией требуется только один импульс управляющей мощности для постоянного срабатывания переключателя. Другой импульс, приложенный ко второму набору управляющих клемм, или импульс с противоположной полярностью сбрасывает переключатель, в то время как повторяющиеся импульсы того же типа не имеют никакого эффекта. Реле с магнитной фиксацией полезны в приложениях, когда прерывание питания не должно влиять на цепи, которыми управляет реле.

Реле используются везде, где необходимо управлять цепью высокой мощности или высокого напряжения с цепью низкой мощности, особенно когда желательна гальваническая развязка. Первое применение реле было в длинных телеграфных линиях, где слабый сигнал, полученный на промежуточной станции, мог управлять контактом, регенерируя сигнал для дальнейшей передачи.Высоковольтными или сильноточными устройствами можно управлять с помощью небольшой низковольтной проводки и контрольных переключателей. Операторы могут быть изолированы от цепи высокого напряжения. Устройства с низким энергопотреблением, такие как микропроцессоры, могут управлять реле для управления электрическими нагрузками, превышающими их возможности прямого привода. В автомобиле реле стартера позволяет контролировать высокий ток коленчатого двигателя с помощью небольшой проводки и контактов в ключе зажигания.

Источник: Википедия

Измерение напряжения срабатывания и отпускания реле

Одна общая электрическая характеристика, определяемая реле, — это напряжение срабатывания и отпускания.Эти значения определены следующим образом:

  • Напряжение срабатывания (также определяется как напряжение притягивания, или напряжение должно срабатывать): Когда напряжение обесточенного реле увеличивается, это значение, при котором или ниже которого все контакты должны функционировать.
  • Падение напряжения (также определяется как отпускание, или напряжение должно отпускаться): Когда напряжение на реле, находящемся под напряжением, уменьшается, это значение, при котором все контакты должны вернуться в свое обесточенное положение или выше.

Эти значения важны для инженеров, когда определенные конструкции должны работать в определенном диапазоне напряжений. Например, представьте, что реле на 12 В используется для включения двигателя. Двигатель будет работать, пока контакты замкнуты. Однако, если по какой-либо причине напряжение на входе реле снижается до определенного уровня, контакты размыкаются и двигатель выключается. Следовательно, важно учитывать значения напряжения срабатывания и отпускания при разработке любого типа проекта, который может вызвать колебания входного напряжения реле (т.е. вход батареи).

Значения напряжения срабатывания и отпускания легко измерить. Блок питания и цифровой мультиметр — единственные необходимые два компонента.

Чтобы измерить напряжение срабатывания и отпускания, выполните следующие действия:

  1. Установите цифровой мультиметр в режим непрерывности
  2. Подключите провода к общему и нормально разомкнутому контактам клеммы
  3. Медленно начинаем увеличивать «питание катушки»
  4. Когда цифровой мультиметр издает звуковой сигнал, это означает, что контакты включены и обнаружен ток
  5. Показание напряжения на «источнике питания катушки» называется «Напряжение срабатывания »
  6. Продолжайте увеличивать «питание катушки» до номинального напряжения катушки реле
  7. Медленно уменьшите выход «питание катушки»
  8. Когда цифровой мультиметр выключается (или перестает пищать), это означает, что контакты разомкнуты.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
