Как сделать интернет кабель самому: как правильно самому обжать провод для интернета (витую пару 8 жил, 4 жилы), видео

Содержание

Как подключить два компьютер на один интернет кабель своими руками

Как разделить витую пару на два устройства

Интернет — то, без чего человек в современном обществе обойтись уже не может. Через интернет происходит общение, работает бизнес и устроен досуг современного общества. Основой построения конечной точки потребления является витая пара. Восьми или четырех-жильный кабель, устроенный по принципу переплетения двух жил. Каждая пара имеет свой шаг плетения и если расплести метр кабеля, длина жил каждой пары будет отличаться. Это сделано для уменьшения наводок пары на пару. В чем же отличие четырех пар от двух? Ведь многие интернет-провайдеры используют для подключения абонентов четырех жильный кабель. Отличие в скорости передачи данных. По двум парам можно подключить только 100 Мбит/с, по четырем парам возможно подключение на скорости 100 Мбит/с, 1 Гбит/с и 10 Гбит/с. Для обычного пользователя, будь это квартира или офис, вполне достаточно 100 Мбит/с. Для подключения со скоростью 100 Мбит используются оранжевая и зелёная пары, синяя и коричневая пары не используются. Если посмотреть на коннектор, можно увидеть, что там 8 пинов для подключения жил. Распиновка на коннекторе rj-45 следующая: первый, второй, третий и шестой контакт – это бело-оранжевая, оранжевая, бело-зеленая и зелёная жилы, соответственно и соблюдая такой порядок при расключении можно организовать две линии по 100 Мбит. Почему же некоторые провайдеры подключают восьми-жильным, а некоторые четырех-жильным кабелем? Ответ: это пожелание самого провайдера, учитывается заклад на будущее и при пожелании абонента перейти на более высокую скорость подключения, переукладку кабеля выполнять не нужно, плюс, на одну линию можно подключить двух абонентов со скоростью 100 Мбит/с. Иногда провести новую линию или очень сложно, или финансово неоправданно и наличие запасных жил – это выход из ситуации.

Как подключить два компьютер на один интернет кабель

Для подключения двух устройств к витой паре, существует несколько способов. Отличие по сути во внешнем виде раздвоения кабеля. Принцип всех раздвоений, организовать передачу данных по двум парам разных цветов с одинаковой распиновкой подключения для каждой пары. Начнем с заводского варианта раздвоения кабеля, который не подразумевает использование инструмента и будет лучшим вариантом для обычного пользователя.

Разветвитель витой пары, UTP, 1х2RJ-45

Разветвитель — это самый простой способ раздвоить интернет кабель. Разветвитель работает по принципу один ввод, два вывода. Для организации раздвоения сигнала, подключаем два патч-корда в передающее устройство и в разъемы rj45 в разветвитель, а коннектор на второй стороне подключаем в заложенную линию в офисе или квартире. Со второй стороны розетки выполняем ту же операцию, только патч-корды с разъемов разветвителя подключаем к оборудованию потребителя, будь то компьютер, ноутбук, коммутатор, точка доступа или роутер. Принцип работы: раздвоения сигнала внутри разветвителя и передача его на 1,2,3 и 6 контакт на выходе. И если оранжевая и зелёная пары содержат такую распиновка по умолчанию, то с синими и коричневыми жилами происходит перекоммутация. Купить разветвитель витой пары можно за 4$, их нужно два.

Раздвоение витой пары с помощью коннектора rj-45

Раздвоить интернет сигнал можно с помощью четырех коннекторов. Это самый дешёвый способ, не самый визуально привлекательный и требующий работы с инструментом, таким как канцелярский нож и плоская отвёртка. Можно конечно купить обжимку для витой пары, но бюджет значительно увеличится.

Принцип расключения кабеля, тот же что и у разветвителя. В коннекторе 8 пинов для подключения жил. Для передачи данных нужно задействовать 1,2,3 и 6. Снимаем изоляцию с кабеля, разводим пары. В первый коннектор заводим бело-оранжевую в первый пин, оранжевую во второй, бело-зеленую в третий и зелёную в шестой. Забиваем ножи коннектора с помощью отвёртки. Во второй коннектор заводим бело-синюю жилу в первый пин, синюю во второй, бело-коричневую в третий и коричневую в шестой и забиваем отвёрткой или обжимаем обжимкой. Проделываем это действие с двух сторон кабеля. Раздвоение витой-пары выполнено. Купить коннектор, 4 штуки, можно примерно за 0.2$.

Розетка двухпортовая 2хRJ45 UTP для раздвоения витой пары

На рынке комплектующих СКС можно купить розетку двухпортовую cat. 5e и cat. 6. Они рассчитаны на подключение двух пользователей двумя витыми парами по 8 жил. Имея в наличии один кабель можно легко расключить его на два порта. Распиновка подключения следующая: бело-оранжевую и зелёную пару набиваем по цветовой схеме на первый порт, а синюю и коричневую пары набиваем на место оранжевой и зелёной на втором порту. Делаем это с двух сторон кабеля и можем патч-кордами коммутировать подключения двух абонентов. Для расключения понадобиться только канцелярский нож. Купить наружную двухпортовую розетку 2*rj45 можно от 2$ за штуку, их нужно две.

Соединитель витой пары под забив для разветвления интернет кабеля

Раздвоение интернет кабеля можно сделать с помощью набивного сращивателя UTP или FTP. Это удобный способ, поскольку соединение относительно изолировано и подходит для монтажа в местах общего пользования, где коннектор могут отключить и связь будет нарушена. Разветвление витой пары происходит по цветовой схеме, указанной в ранее приведенных способах и прячется в пластиковом боксе. Заводим с одной стороны один конец кабеля и расключаем все восемь жил, со второй стороны два конца кабеля и расключаем оранжевые и зелёные пары первого кабеля на первый, второй, третий и шестой пины, а оранжевую и зелёную пару второго кабеля на четвертый, пятый, седьмой и восьмой пины. Также делаем на другой стороне кабеля и подключаем в активное оборудование. Для расключения понадобиться только канцелярский нож. Купить Соединитель витой пары UTP, кат. 5e, под забивание можно примерно от 1,7$, их нужно два.

На сайте IPSHOP можно купить розетки, соединители, разветвители и коннекторы для витой пары с доставкой по Украине.

Как обжать сетевой кабель LAN фиксатором или отверткой

При использовании компьютера непосредственно для выхода в сеть Интернет возникает множество проблем, но самой большой является техническая поломка, локально располагающаяся в жилище пользователя. Многим кажется, что устранить обрыв кабеля практически невозможно самостоятельно из-за необходимости обжимки его конца коннектором (вилкой) RJ-45. Даже в случае, если нужно создать новое соединение при организации рабочего места или покупке телевизора с Ethernet-портом, то обладать навыком самостоятельной обжимки очень полезно. В статье речь пойдет о том, как правильно произвести всю процедуру при наличии простейших инструментов.

Существующие схемы обжимки

Наиболее популярными являются две схемы опрессовки кабеля используемого для предоставления доступа в сеть Интернет. При подключении используется так называемая «витая пара» и различают опрессовку: прямой кабель и перекрестный кабель.

Первый вариант предназначается для соединения следующих видов устройств: компьютер – свитч, Smart TV – роутер, свитч – роутер, роутер – компьютер.
Второй вариант предназначается для объединения в основном устройств одинаковых типов: компьютер – компьютер, свитч – свитч, роутер – роутер и т. д.

Большинство устройств, которые появились в недалеком прошлом и даже разрабатываемые сегодня, легко справляются с определением подключенного кабеля, а их интерфейс позволяет использовать, как прямой, так и перекрестный тип. Однако на сегодняшний день нововведением в производстве цифровых устройств является такой стандарт подключения, как Auto MDI-X, который постепенно вытесняет перекрестную опрессовку. Далее приведены скриншоты прямой и перекрестной (косой) схемы обжимки.

Инструкция по обжиму кабеля коннектором RJ-45

На самом деле процедура обжимки очень проста.

В первую очередь необходимо очистить достаточно кабеля от внешней оболочки. На сегодняшний день производство витой пары осуществляется таким образом, что внутри оболочки помимо кабеля располагается специальная нить, способная разрезать оболочку и позволяющая быстро ее снять на нужную длину.
Вытащив жилы нужно их выровнять и расположить так, чтобы каждая из них соответствовала посадочному месту для провода. Используя скриншоты со схемами подключения, что представлены выше, можно понять, какой из проводов куда вставляется. Также очень важно зачистить кабель от оболочки на такое расстояние, чтобы после вставки в вилку часть оболочки оказалась под фиксатором, что обезопасит кабель от поломки при частом подключении и отключении от устройства.
Всегда можно обчистить немного больше кабеля, поскольку после этого придется ровно обрезать все проводки, как показано на фото. Необходима абсолютно одинаковая длина каждого провода и идеальная ровность, что позволит поместить их четко в посадочные места непосредственно под контакты вилки.
Далее вставляем кабель, как уже было сказано, прямиком в посадочные места, чтобы концы проводов располагались под контактами, выступающими из вилки, а обжимка в итоге была зафиксирована верхней частью. Как только витая пара вставлена в RJ-45, зафиксировать всю конструкцию можно при нажатии отверткой на фиксатор (правый круг на фото).
Левый круг на фото указывает на контакты RJ-45, которые должны идеально сочетаться с контактами внутри Ethernet разъема вашего компьютера. После того, как витая пара была вставлена в вилку и зафиксирована, останется лишь опустить контакты непосредственно на провода, что также делается при помощи отвертки. Нажимать стоит настойчиво, но аккуратно располагать поверхность рабочей части инструмента, чтобы не повредить соединительную часть.
При помощи обычного тестера можно проверить работоспособность кабеля (прозвонить), если сопротивление на нем отсутствует или нет звукового сигнала, то необходимо, лишь правильно расположить контакты.
В конечном результате получается кабель, который долго прослужит владельцу, если будут соблюдаться элементарные правила: нельзя перегибать, резать, тянуть и т.д.

Как обжать сетевой кабель LAN отверткой

Если у вас нет специальных инструментов, как фиксатор, то можно произвести все это дело при помощи подручных средств. Для этого понадобится сам кабель, коннектор, ножница и отвертка. Процедуры первоначальные те же, что описаны выше, только после вставки проводов в коннектор необходимо зафиксировать провод фиксатором при помощи отвертки, а затем каждую жилку сжимаем отверткой, чтобы каждый отдельный провод вошел в свой паз. Посмотрите видео, которое подробно рассказывает, как это сделать.

Специальные инструменты для обжима

В случае, если вы располагаете средствами и желаете производить обжим витой пары оперативно не только для себя, но и, помогая знакомым, родным и друзьям, то можно приобрести специальный инструмент, значительно облегчающий процедуру. Называется он – пресс клещи обжимные ручные. Они на подобии степлера закрепляют вилку на кабеле, который заранее зачищен на нужное расстояние. Стоит сказать, что подобное устройство стало неплохим подспорьем в работе наладчиков и монтажников от различных компаний предоставляющих доступ к сети Интернет. Покупка таких клещей окупается за считанное количество вызовов, а в дальнейшем они требуют лишь покупки вилок, что естественно не требует много средств.

Если ваш интернет-кабель неожиданно обломался или была повреждена непосредственно вилка, то не стоит расстраиваться и ждать пока начнет свою работу компания, предоставляющая вам доступ к сети Интернет. Особенно проблема знакома тем, кто получал такой сюрприз в выходные дни. Стоит просто отправиться на ближайший рынок и найти там RJ-45. Как закрепить ее, подробно описано в данной статье.

схемы обжима интернет-кабеля для RJ-45 на 4 и 8 жил

Несмотря на наступающие семимильными шагами беспроводные технологии, в условиях многоквартирного дома или частного домовладения стационарные компьютеры, ТВ-приставки, файловые хранилища лучше всего подключать при помощи кабеля, витой пары. Для этого важно не только правильно проложить провод по помещению, но и обжать на концах кабеля присоединительные разъёмы стандарта RJ-45.

Разновидности кабелей для интернет-подключения

В зависимости от типа провайдера кабель можно к абоненту провести несколькими способами. Если подключение происходит по стандарту Wi-MAX, LTE или 3G, кабеля может и вовсе не быть.

Телефонный кабель

Используется при подключении к интернету по технологии aDSL. Провод используется двух- и четырёхжильный, при использовании четырёх жил можно увеличить длину кабельной трассы и снизить помехи. В некоторых случаях по этой же линии подключают и проводной телефон. Для подключения используется специальный кабельный модем или модем-роутер.

Часто для последней мили телефонной линии используется одножильная медная «лапша», скорость и качество такого интернет-канала будет невысоким

Коаксиальный кабель

Провайдеры используют такой тип кабеля, чтобы подключить абонентов сети кабельного телевидения. Благодаря широкой полосе пропускания коаксиальный кабель передаёт как данные, так и аналоговый телесигнал без взаимных помех. Как и в случае с телефонной линией, для подключения используется специальный модем.

Коаксиальный кабель используется при прокладке сетей двойного назначения, например, интернет + аналоговое ТВ

Оптоволокно (fiber optic)

Оптоволоконный кабель используется, чтобы подключить либо многоэтажные дома, с установкой в подъездах абонентских маршрутизаторов, либо дома в частном секторе, так как этот тип кабеля передаёт сигнал на огромные расстояния без снижения уровня сигнала и помех. Конвертер, или преобразователь интерфейсов, позволяет подключить к такому кабелю роутер-маршрутизатор с помощью патч-корда из обычной витой пары (UTP).

Оптоволоконный кабель используется для прокладки протяженных и защищенных от помех трасс

Витая пара (UTP)

Это самый распространённый и недорогой тип подключения. Такими кабелями подводят интернет в квартиру или дом, а также подключают клиентские устройства (компьютеры, ТВ-приставки, принтеры) к маршрутизатору. Кабели бывают четырёх- и восьмижильные. Четыре жилы передают данные со скоростью до 100 Мбит/с, а восьмижильный вариант позволяет поднять скорость в десять раз.

UTP-8 — самый распространенный провод для прокладки локальной сети

Без дополнительного усиливающего оборудования протяжённость кабельных трасс будет небольшой (до 100 метров). Тем не менее подключение витой парой — популярный тип соединения благодаря дешевизне провода и соединителей, а также возможности разделки кабеля копеечным инструментом или без него. Какой бы провод ни заходил в дом, всё равно после преобразователя интерфейсов или кабельного модема будет идти старая добрая витая пара.

Разновидности витой пары

Провод для создания кабелей-патчкордов и кабельных трасс отличается как материалом изоляции, так и составом центральной жилы (проводника). Дешёвый сделан из алюминиевых проводников и пластиковой изоляции, рассчитанной на использование в помещениях. Электрическое сопротивление алюминия выше, чем меди, и сигнал в таком проводе быстрее затухает. Соответственно, из него стоит делать только короткие кабели для помещений, например, подключая к маршрутизатору компьютеры в квартире или небольшом частном доме.

Используйте дешёвый кабель UTP только внутри помещений и при создании недлинных сегментов сети

Дорогой провод дополнен ещё одним слоем изоляции и толстой стальной жилой, которая берёт на себя механические нагрузки при подвешивании. Защищённый морозостойкий провод с медными проводниками стоит в 3–4 раза дороже, но с его помощью можно прокладывать протяжённые участки кабельных трасс внутри подъездов и даже между отдельными домами. Стоит отметить, что в последнее время такие трассы всё чаще делают при помощи оптоволоконного кабеля.

Защищённая витая пара оснащена дополнительной изоляцией и стальной проволокой для подвеса

Инструменты, необходимые для обжимки витой пары

Вам понадобятся обжимные клещи (для 99% работы), монтажный или прочный канцелярский нож и небольшой фонарик.

Обжимные клещи, или кримпер — основной инструмент кабельщика

Из расходных материалов понадобится провод UTP и коннекторы RJ-45. Если в комплекте с коннекторами нет силиконовых колпачков, нелишним будет термоклеевой пистолет.

Использование коннекторов RJ45 с силиконовыми колпачками не только защитит кабель от повреждений, но и сделает подключение более понятным

Если монтажных клещей нет, заменителем послужит небольшой молоток и плоская отвёртка, у которой ширина жала равна ширине контактной группы коннектора RJ-45.

Крайне полезен будет кабельный тестер — прибор для проверки обжатого кабеля. Если в кабеле случится обрыв или не будет контакта в одной-двух жилах, соединение станет работать нестабильно.

Кабельный тестер незаменим при большом объеме кабельных работ и протяженных трасс

Схемы обжима витой пары

Вне зависимости от количества жил, кабели делятся на два типа: прямые и перекрёстные. Перекрёстные используются для соединения двух компьютеров в одноранговую локальную сеть, без маршрутизатора. Если при построении сети используется маршрутизатор-роутер, то используйте кабели любого типа, так как роутер автоматически определяет, какой кабель подключён.

Обжимка 4-жильного кабеля

Четырёхжильный кабель допустимо использовать внутри помещений на скоростях сети до 100 Мбит/с. Если изучить разъёмы недорогого 100-мегабитного маршрутизатора, то окажется, что каждое гнездо оборудовано лишь четырьмя контактами и использование 8-жильного кабеля не даст никаких преимуществ. Можно провести прямую или перекрёстную обжимку.

Прямой обжим четырёхжильного патч-корда

Разница между двумя видами обжимки — в расположении оранжевых и зелёных жил.

Перекрестная обжимка четырёхжильного патч-корда

Обжимка 8-жильного кабеля

Вариантов запрессовки 8-жильного кабеля больше, что неудивительно, ведь локальные сети с таким кабелем — самые распространённые. Провести прямую запрессовку кабеля можно в двух вариантах, различаются они расположением оранжевых жил. Тип Т586В — стандарт де-факто на территории РФ, а тип Т586А распространён в Евросоюзе и США.

Тип Т586В — основной для опрессовки прямых патч-кордов в РФ

Стандарты различаются расположением зеленых и оранжевых жил. Цвета жил могут отличаться в зависимости от производителя кабеля.

Тип опрессовки Т586 практикуют в США и странах ЕС

У перекрёстной опрессовки кабеля также есть два варианта: для низкоскоростных сетей (10–100 Мбит/с) и для современных гигабитных ЛВС.

Простая опрессовка подойдет для сетей с низкой скоростью

Разница между простой и перекрёстной опрессовкой — в расположении синих и коричневых жил.

Используйте перекрёстную опрессовку для сетей с высокой скоростью

Как обжать кабель-пачкорд монтажными клещами

Приготовьте инструменты: клещи, фонарик и нож.

При помощи торцовочного ножа клещей выровняйте конец кабеля. Если кабель в магазине резали обычным ножом, торец наверняка скошен.
Снимите изоляцию с сетевого кабеля. Для этого поместите кабель в углубление инструмента для зачистки так, чтобы снять изоляцию на 2–2,5 см. Проворачивая кабель относительно ножа, надрежьте его по всей длине окружности. Снимите надрезанный кусок изоляции, чтобы обнажить цветные жилы.
Снимите изоляцию кабеля при помощи специального инструмента
Расплетите жилы. Длина расплетённого участка не должна быть больше 12–13 мм. Если трудно выравнивать жилы, можете расплести их на большую длину, а затем подрезать расплетённый и выровненный торец.
Жилы провода расплетаются на длину 12–13 мм
Выровняйте и расставьте расплетённые жилы в той цветовой схеме, которая соответствует типу кабеля.
Выровняйте жилы кабеля согласно цветовой схеме
Взяв новый коннектор RJ-45, разверните его пластиковым замком вниз и аккуратно задвиньте в него конец кабеля по направляющим. Хлорвиниловая трубка изоляции должна доходить до внутреннего зуба-замка в коннекторе. Если вставить провод не до конца, жилы могут оторваться.
Аккуратно вставьте расплетенный конец кабеля в коннектор
Проверьте, что жилы в коннекторе расставлены по порядку и не повреждены. Если всё нормально, вставьте коннектор в разъем обжимных клещей и сожмите их до упора, но не сильно.
Опрессуйте коннектор RJ-45 кримпером
После обжимки кабель готов к эксплуатации.

Видео: обжимка кабеля витой пары

Обжимка патч-корда без клещей

Если обжимку кабелей вы проводите редко или решили помочь товарищу, а клещи остались дома, опрессовку можно провести подручными средствами, которые есть в кладовке у каждого. Понадобятся плоская отвёртка, канцелярский нож с новым лезвием и термоклеевой пистолет.

Выровняйте торец кабеля лезвием острого ножа. Затем, отступив от торца 2–2,5 см, сделайте аккуратный круговой надрез на изоляции. Постарайтесь не прорезать её насквозь, чтобы не повредить цветные жилы. Провернув надрезанный участок изоляции вперёд-назад несколько раз, отделите его.
Зачистите изоляцию кабеля при помощи обычного ножа
Расплетите жилы так, чтобы длина расплетённого участка не превышала 12–13 мм. Если вам трудно выравнивать жилы, расплетите их на большую длину, а затем подрежьте расплетённый и выровненный торец.
Подрезать жилы до нужной длины можно кусачками или обычным ножом
Расплетённые жилы выровняйте и расставьте в цветовой схеме, соответствующей типу обжимаемого кабеля.
Теперь возьмите новый коннектор RJ-45 и разверните его пластиковым замком вниз. Затем аккуратно задвиньте в него конец кабеля по направляющим. Изоляционная хлорвиниловая трубка должна доходить до внутреннего зуба-замка в коннекторе. Если не довести провод до конца, в процессе эксплуатации кабеля жилы могут оторваться. Осмотрите коннектор: жилы должны быть расположены правильно.
Проверьте, что провода расположены правильно. Если ошибётесь, придётся срезать коннектор и обжимать новый
При помощи отвёртки опустите каждый из восьми контактов вниз так, чтобы он врезался в соответствующий цветной провод. Установите отвёртку на контакт и вдавите его вниз. В коннекторе всего пара свободных миллиметров для манёвра; если переусердствовать, можно легко повредить его. Повторите это действие ещё семь раз.
Вдавите контакты коннектора вниз так, чтобы они пробили жилы кабеля
При помощи термопистолета заполните клеем внутреннюю часть коннектора, чтобы закрепить в нём изоляцию кабеля.
Проверьте качество опрессовки, подключив кабель к розетке RJ-45 (роутеру или ноутбуку). Если коннектор не защёлкивается до конца, извлеките его и повторите действия из пункта 5.
Когда кабель прошёл проверку, он готов к эксплуатации.

Видео: опрессовка коннекторов при помощи отвёртки

В обжимке витой пары нет ничего сложного. Полчаса времени со специальным инструментом или чуть дольше с подручными средствами — и домашняя локальная сеть уже работает, а кабельное соединение радует максимальной скоростью и отсутствием задержек. Помните, что устройство с кабельным интернет-подключением работает быстрее, чем по «воздуху», а также уменьшает облучение высокочастотным излучением.

Обжим кабеля витая пара, 4 жилы

В этой статье расскажу, как обжимать кабель витая пара, 4 жилы. Вообще, когда речь идет о кабеле витая пара, то подразумевается в большинстве случаев восьмижильная витая пара, если у вас такой кабель, читайте статью по ссылке: как обжимать кабель витая пара 8 жил.

Сетевой 4-х жильный кабель витая пара, стал популярен в период массового распространения проводного интернета в стране. Все дело в том, что по сравнению с 8-ми жильным кабелем он стоит раза в 2 дешевле. Поэтому провайдеры в целях экономии денег, любят применять его при подключении проводного интернета. Есть еще одна особенность при 4-х жильном исполнении кабеля, это ограничение по скорости передачи данных до 100 Мбит/с. Если у вас сетевой адаптер в компьютере или ноутбуке 100 мегабитный, то построение сети или изготовление патч-корда с помощью 4-х жильного кабеля экономически оправдано, если планируете применять в дальнейшем гигабитное оборудование, остановитесь на выборе восьмижильного кабеля.

Инструмент для обжатия витой пары 4 жилы

Как и в случае с восьмижильным кабелем, это тот же коннектор RJ-45, обжимные клещи и сам провод нужной длинны естественно.

Схемы обжима витой пары, 4 жилы

Здесь важно знать, что бывают различные варианты цветовой маркировки проводников в самом кабеле витая пара. Ниже на рисунке, приведена схема распиновки, разводки, для обжима 4-х жильного кабеля витой пары (несколько вариантов).

Если у вас такой вариант расцветки проводников, то распиновка будет следующая:

1: Бело-оранжевый
2: Оранжевый
3: Бело-зелёный
6: Зелёный

В другом варианте, вместо бело-зеленого и зеленого используется бело-синий и синий соответственно.

Распиновка витой пары будет такой:

1: Бело-оранжевый
2: Оранжевый
3: Бело-синий
6: Синий

На рисунке ниже, перечислены, пожалуй, все встречающиеся цветовые схемы 2-х парной витой пары. Главное запомнить номера задействованных контактов: 1,2,3 и 6

Используйте нижеследующую схему, для изготовления кроссовер (crossover) кабеля, при соединении двух компьютеров напрямую.

Ну, вот и все, что касается теоретической части обжатия 4-х жильной (2-х парной) витой пары. Практические советы (как обжимать) были даны ранее в статье — как обжать витую пару, читайте, смотрите их там. В качестве завершения статьи предлагаю посмотреть видео, где я показываю, как обжать витую пару из четырех жильного провода.

Добавить комментарий

Как обжать витую пару 8 жил своими руками

Эта инструкция для тех кто хочет своими руками самостоятельно обжать сетевой кабель LAN. Это может пригодится когда Вы хотите подключить к сети новый компьютер или подцепить сетевой принтер к домашнему роутеру. На первый раз это может показаться сложным, но спешу Вас уверить — нет ничего сложного в этой операции и справится может даже школьник. Единственное условие — нужен специальный инструмент для обжима витой пары — кримпер. Есть, конечно, чудики, которые умудряются зажать кабель в разъём обычной отвёрткой. Я к таким умельцам не отношусь и предпочитаю специализированный инструмент.

Что такое витая пара

Это стандартный кабель, который применяется для соединения компьютеров, коммутаторов, маршрутизаторов и других устройств в единую сеть по технологии Ethernet. Есть два вида подобного кабеля — на 8 жил и на 4 жилы. Восьмижильный кабель даёт возможность организовать гигабитную локальную сеть, то есть сеть со скоростю доступа до 1 Гбит/сек. Более простой и дешевый кабель — 4 жилы. Он позволяет сделать сеть со скоростью до 100 Мбит\сек.

Что значит обжать витой пары

Смысл процесса, который называется обжим витой пары, заключается в том, что жилы кабеля раскладываются в специальной, строго определённой последовательности. Затем кабель заправляется в коннектор RJ45 и запрессовывается, то есть зажимается специальным инструментом так, чтобы надёжно держаться в коннекторе. Это и называется обжимка сетевого кабеля. Есть две схемы для раскладки жил кабеля. Вот они:

Это первая сложность, с которой сталкиваются новички при самостоятельном изготовлении сетевого патч-корда. Какую схему выбрать? Оказывается здесь всё просто. Есть два варианта обжима.

Первый вариант такой:

Этот вариант используется только в том случае, когда надо соединить в сеть два компьютера напрямую — из сетевой карты одного в сетевую карту другого. Называется такой вид кабеля — Cross-Over (Кроссовер) или обратный кабель. Раньше, лет 10 назад, этот тип кабеля активно использовался для подключения модемов, коммутаторов и т.п. Сейчас он практически не используется.

Второй вариант обжимки кабеля:

Это так называемый прямой патч-корд. В этом случае обе стороны кабеля обжимаются по одинаковой раскладке. При этом какой вид раскладки брать — схема 1 или схема 2 -разницы нет. Главное, чтобы с обоих сторон использовалась одна и так же схема обжима витой пары. Сейчас практически везде используется именно этот тип патч-кордов и Вам, скорее всего, надо обжимать витую пару именно по этой схеме.

Необходимый инструмент

Что нам понадобится для того, чтобы сделать сетевой LAN кабель своими руками? Во-первых, конечно же кримпер — обжимной инстумент. На фото ниже это своеобразные щипцы с зелёными ручками. Не имея кримпера на руках, даже не пытайтесь обжать витую пару — у Вас это не получится и просто зря потратите время.

Далее нам понадобится зачистной инструмент. На фото это желтенькая фигулька. Она может быть серой, черной — без разницы. Если её нет — не беда. На хороших кримперах тоже есть зачистной инструмент. Так же можно воспользоваться канцелярским ножом. Ну и, само собой, нужен сетевой кабель Ethernet (витая пара UTP 5 категория) и коннекторы RJ45. На один патч-корд требуется 2 коннектора — с одного конца и с другого.

Обжим сетевого кабеля (витой пары) с помощью кримпера

Итак, мы выбрали схему, подготовили инструменты, ~~выпили для храбрости~~ и теперь готовы действовать! Я буду показывать всё пошагово.

Начинаем с того, что снимаем изоляцию с кабеля. Профессионал снимает примерно сантиметр изоляции, новички — больше, так как им нужно будет ещё раскрутить жилы. Для этого вставляем кабель в зачистной инструмент или кримпер и срезаем изоляцию круговым движением.

Дальше необходимо расплести витую пару и разложить жилы по выбранной схеме. Цветовую раскладку я уже показывал выше. После того, как проводки разложены по цветам правильно — подравниваем их по длине.

Это можно сделать кримпером или зачистным инструментом — и там и там обычно есть специальное лезвие. После подрезки все они должны будут иметь одинаковую длину. Теперь вставляем кабель в коннектор RJ-45.

Коннектор при этом держим защелкой вниз или от себя, как на фото ниже. Жилы надо вставить правильно, чтобы каждый из проводков занял свое место в коннекторе. Внимательно просмотрите, чтобы каждый проводок был в своём канале. Вставлять кабель в коннектор надо до упора, чтобы жилы дошли до конца каналов. Должно получиться так:

Я всегда советую, чтобы изоляцию заводили в коннектор, под специальный зажим. Новички часто этим пренебрегают, делают длинные жилы и обжимают в итоге как попало. Это приводит к тому, что стоит немного сильнее дернуть патч-корд и одна или несколько жил могут оторваться.

Ещё раз проверяем правильно ли мы завели кабель в коннектор и все ли провода дошли до конца теперь вставляем коннектор в кримпер:

Он может зайти только одной стороной, так что не перепутаете! Плавно сжимаем ручки клещей до упора. Для верности отпускает ручки и ещё раз зажимаем.

Ну вот и всё — Вы изготовили сетевой кабель своими руками и можно проверять его работу. Если всё сделали верно и все жилы вставлены правильно — проблем не будет! Удачи!

Как обжать интернет кабель ростелеком своими руками, в домашних условиях?

Доброго времени на fast-wolker! Здесь Алексей! У меня только что закончился переезд; в новой квартире не было даже лампочек и нормальных розеток (не говоря уже об интернете).

Так что у меня был довольно долгий перерыв в работе, переезды — это довольно долгая и хлопотная штука… К тому же, нужен интернет, здесь тоже пришлось похлопотать, чтобы его нам провели.

А дальше, дело техники. В моем случае я интернет разводил по комнатам (у меня включена опция «Цифровое телевидение») пришлось кабеля прокладывать по всей квартире. Готовых кабелей нужной длины не бывает.

Здесь можно попросить у интернетчиков кабель нужной длины и обжимать их самому. Для качественной и быстрой работы необходим кабель, разъемы RJ-45 и специальный инструмент. Все это можно приобрести в магазине, а инструмент попросить у друзей.

Как обжать кабель для интернета по цветам?

Хороший кабель должен иметь категорию 5. Выглядит как толстый (обычно серый) шнур, внутри него восемь медных проводов, которые перевиты парами. Это сделано в целях гашения наводок от сигналов соседних пар.

Каждый провод имеет свою цветовую маркировку. Она стандартная и первое, к чему нужно будет привыкнуть — это правильно их располагать в ряд. Существует две схемы обжима кабеля — прямой обжим и перекрестный. Лично я перекрестный ни разу не использовал. Сегодня мы изучим схему прямого обжима:

Для того, чтобы понять, как действовать, во время работы держите перед глазами следующую схему:

Главное отличие прямого обжима от перекрестного — провода на обоих коннекторах расположены в строго одинаковом порядке (слева на право, разъем повернут «язычком»наружу):

бело-оранжевый;
оранжевый;
бело-зеленый;
синий;
бело-синий;
зеленый;
бело-коричневый;
коричневый.

Используется прямая схема для соединения маршрутизатора и компьютера. Как раз то, что надо. Все, что нам осталось — это качественно обжать. Читаем далее.

Как правильно обжимать кабель для Интернета?

Чтобы все сделать хорошо, с минимальными затратами времени и усилий, все же необходим специальный инструмент. Нам потребуется:

Обжимные клещи. Я сторонник того, что без них не обойтись:
Инструмент для обрезки проводов:

Еще нам потребуется сам кабель категории не ниже пятой и и некоторый запас разъемов RJ-45 ( «стекляхи») , у меня есть несколько штук:

Приступим. Я уже обжал один конец шнура и если повернуть разъем «язычком» наружу мы увидим, как провода расположены в самом разъеме. Прямой обжим выглядит так:

Первое, что делаем — это обрезаем изоляцию интернет кабеля примерно в трех сантиметрах от конца:

Затем нужно расплести провода согласно схеме (слева на право) желто-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, бело-коричневый, коричневый. Это самый трудоемкий и тщательный момент во всем этом деле.

После того, как провода выбраны, их все необходимо ровна обрезать:

Сверяем внимательно правильность расположения проводов по схеме; если нужно ровням еще, но так, чтобы лишнего не обрезать. Затем повернув RJ-45 язычком наружу вставляем провода в разъем до упора, так чтобы не нарушить их расположение:

После вытаскиваем провода обратно из разъема для проверки; убеждаемся что порядок расположения не нарушен.

Если какой либо из проводов «выскочил», выглядит короче чем остальные, то обязательно добиваемся того, чтобы все провода стали одинаковой длинны. Это критически важно!

Вот так выглядит «неправильный» обжим кабеля, такой не заработает:

А так выглядит «правильный» кабель:

Если у Вас получилось хорошо, тогда АККУРАТНО вставляем опять наши провода в разъем до упора. Осматриваем на прозрачном торце — все концы плотно прилегают? Берем клещи и только сейчас обжимаем.

На видео наглядно показано, как пользоваться инструментами:

https://youtu.be/0ZYQHa3snNw

Для проверки готового кабеля достаточно подсоединить его, но если Вы планируете регулярно заниматься этим делом (на работе, выезде и т.д. рекомендую приобрести специальный прибор (BNC индикатор). Он здорово помогает и незаменим при прокладке локально-вычислительных сетей.

Им можно легко проверять и уже проложенные кабели на исправность; если поврежден один из проводов, Вы это сразу обнаружите.

Как обжать 4 жильный кабель Ростелеком для Интернета?

Ростелеком меня порадовал, оставив про запас некое количество 4 жильного кабеля. Когда-то АДСЛ подключал на 8 жил, оптоволокно уже на четыре… Наверное, если внутри сети нет никакой разницы по скорости, то зачем платить в два раза больше за медь? Вот и решили сэкономить на закупках? Ну, да ладно, давайте посмотрим, что у него внутри.

Внутри четыре медных провода вместо восьми; бело оранжевый, оранжевый, синий, бело-синий. Расположение кабелей по цветам уже отличается от того, что мы видели. В таком шнуре распиновка идет в порядке (если разъем повернут язычком наружу, слева на право):

бело-оранжевый;
оранжевый;
бело-синий;
пусто;
пусто;
синий;
пусто;
пусто.

Располагать в ряд четыре провода гораздо легче и быстрее, чем восемь. Критически важно ровно обрезать провода, снова применяем резак.

Очень легко вставляем провода на свои места, сначала синий, затем три остальных. Тут уже можно не вытаскивать провода для проверки, все и так видно. Убедившись, что все ровно и правильно — обжимаем клещами разъем.

Как обжать интернет — кабель без инструмента

Вы уже убедились, что обжим — это достаточно кропотливый и тщательный процесс? Инструмент призван сэкономить время и обеспечить достойное качество работ. Если нет никакой возможности достать или попросить инструмент, можно что-то придумать…

Качество не гарантируется, значительную часть «стеклях»нужно иметь про запас, так как с первой попытки обжать даже с инструментом не всегда выходит. На снимке ниже новая «стекляха»

Рекомендую использовать 4 жильный кабель, с ним будет легче. Как будем действовать? Нам нужно добиться того, чтобы острые контакты внутри разъема пробили изоляцию провода, впились в него и обрели контакт с медным проводом в трех точках:

Клещи продавливают контакты вглубь где-то на миллиметр- полтора:

Для ровной обрезки проводков можно подобрать острые бокорезы с длинной кромкой, чтобы проводки откусить ровно и все разом. Нужно еще придумать некую приспособу, которой можно было бы правильно продавить нужные контакты.

Это может быть игла или тонкий стальной пинцет. Разъем со вставленными проводами должен быть надежно и неподвижно закреплен — например в небольших тисочках. В последнюю очередь то место на разъеме, где начинается серая изоляция продавливаем отверткой, чтобы кабель не выскочил. Придется повозиться…

Для комфортной работы рекомендуется иметь очки-лупу, так как контакты RJ-45 миниатюрные. При коротком резком нажиме они могут сломаться, погнутся если не правильно направить усилие. Совсем без инструментов как видно, не обойтись… Но,теоретически все может получится, если делать все не спеша, пусть и не с первой попытки! Удачи!

Автор публикации

не в сети 2 недели

admin

Комментарии: 63Публикации: 389Регистрация: 04-09-2015

Как удлинить и соединить Интернет-кабель в домашних условиях

Всвязи с почти 90% охватом многоэтажек высокоскоростным широкополосным доступом в глобальную паутину, очень часто возникает необходимость удлинить Интернет кабель по дому. Например, чтобы перенести роутер из одной комнаты в другую или протянуть сетку с этажа на этаж. Другая, похожая по смыслу ситуация, когда нужно соединить порванный кабель, после того, как его погрыз кот или порезали вандалы в подъезде. Можно, конечно, вызвать монтёра провайдера, либо стороннего специалиста по объявлению и он всё сделает. Но во-первых, это время, потраченное на ожидание специалиста. Во-вторых — это деньги, которые Вы заплатите ему за работу. Зачем, если всё можно сделать своими руками в домашних условиях?! В этой статье я хочу подробнее остановиться на этом вопросе и рассказать про самые надёжные способы соединить витую пару между собой. Тем более, что хочешь сделать хорошо — делай сам!

Из собственного опыта скажу, что в большинстве случаев пользователи пытаются восстановить Ethernet-кабель по старинке, как электрический — сделав скрутку и заизолировав изоляционной лентой. Примерно вот так:

Ладно, что это выглядит совсем не эстетично, так ещё и на практике оказывается, что такое соединение ненадёжно. К тому же, каждая подобная скрутка ведёт к снижение качества связи и повышению сопротивления. Для длинных линий (более 100 метров) каждая подобная скрутка критична. Мы будем использовать правильные способы выполнить соединение LAN-кабеля.

Джойнер — бочонок-соединитель RJ45

Это самый распространённый на сегодня способ починить или удлинить витую пару. Его чаще всего используют монтёры и инсталляторы Интернет-провайдеров. Этот LAN-соединитель выглядит в виде маленькой прямоугольной коробочки с разъёмами RJ45 с друх сторон. Грубо говоря, тип «мама-мама». Витая пара обжимается в коннектор с двух сторон и вставляется в джойнер:

Его достаточно часто называют сплиттер, но это не совсем правильно. У сплиттера один вход и два выхода. Он используется для того, чтобы по одному 8-жильному кабелю подключить 2 компьютера, используя по 4 жилы для каждого.

Каплер (Coupler)

На мой взгляд, это самый правильный соединитель LAN-кабеля — как с точки зрения кабельного хозяйства, так и с эстетической стороны: всё выполнено красиво и аккуратно. Каплер выполнен в виде открывающейся коробочки с 16 ножевыми контактами. Кстати, такой же принцип используется и в сетевых розетках. В него с обеих сторон заводится кабель и с помощью отвёртки надёжно запрессовывается в ножевой контакт:

Вообще, значительно удобнее делать это специальным инструментом — панчером. Выглядит он как нож со специальным V-образным лезвием. Он равномерно проталкивает жилы в ножевой контакт каплера. Вот так выглядит самый простой вариант панчера:

Правда, покупать его обычному пользователю, чтобы один раз удлинить кабель Интернет по дому, конечно же смысла нет, потому можно использовать обычную небольшую шлицевую отвёртку. Держится такое соединение витой пары достаточно надёжно и крепко. Если используется не в помещении, а на улице, то лучше как следует замотать изолентой, чтобы внутрь не могла попасть вода.

Большой плюс каплера в том, что для того, чтобы соединить или удлинить витую пару не нужен абсолютно никакой специфический инструмент — только отвертка и прямые руки!

Обычная сетевая розетка

Если джойнер или каплер не всегда можно найти в магазинах радиодеталей, то уж обычную внешнюю сетевую розетку под разъём RJ45 можно найти всегда. Даже в электротехнических магазинах. Внутри такая розетка представляет из себя 8 ножевых контактов с одной стороны и разъём RJ45 — с другой:

Одну часто кабеля отвёрткой надо заправить в ножи, в соответствии с цветной схемой. Вторую часть кабеля надо обжать в коннектор и вставить в разъём. Готово! Вот видео-инструкция как это делается:

Сейчас можно купить достаточно компактную розетку и в итоге соединение будет выглядеть компактно и эстетично.

Скотчлок-соединитель (ScotchLok UY2)

Для тех, кто всё же является фанатом скруток есть более современный вариант, чем просто скручивать между собой жилы. Называется он Скотчлок. Для работы не нужен никакой специфичный инструмент — только пассатижы.

Чтобы соединить Интернет кабель между собой — зачищаем его от общей изоляции с обеих сторон и раскладываем по цветам. В скотчлок заправляем жилы цвет-в-цвет. После того, как они заправлены, сверху одеваем колпачок соединителя и зажимаем пассатижами. Главное — без фанатизма. Тут задача не в том, чтобы раздавить Scotchlok, а в том, чтобы жилы хорошо вошли в ножевой контакт. Результатом будет сращеный сетевой кабель. Лично я не люблю этот тип соединителей из-за того, что потом не знаешь куда деть получившийся букет из жил и скотчлоков. Чаще всего в подъездах замечаю, что его просто бросают висеть. Как показывает практика, рано или поздно одну из жил кто-нибудь оборвёт или подъездные хулиганы подпалят. Я предпочитают чтобы всё было компактно и красиво.

Подключение домашней сети — (Практическое руководство для начинающих)

Несмотря на то, что создание проводной сети не является дорогостоящим, оно требует много времени, требует базовых навыков самостоятельного изготовления и создания беспорядка.

Именно поэтому это лучше всего делать, когда у вас полностью новая постройка или капитальный ремонт.

Есть много способов расширить существующую сеть без сверления отверстий в стенах. Посмотрите, как расширить домашнюю сеть.

Однако для тех из вас, кто думает сделать это или сделать это самостоятельно, я собрал эти исследовательские заметки, которые могут помочь.

Начало работы

Первая и самая важная часть — это создание плана. Вам нужно будет учесть:

Будет ли у вас центральная точка распространения? и где он будет расположен.
Сколько комнат вы подключите?
Какие бывают маршруты проводки?
Сколько розеток в каждой комнате?
Расположение розеток?
Cat5,6 или 7 кабель? (рекомендуется кошка 6)
Будете ли вы использовать патч-панель?

Далее нужно составить список того, что вам понадобится.

Основные инструменты напр. сверла и др.
Сетевые инструменты для опрессовки кабелей.
Кабель UTP (Cat 5,6 или 7)
Концевые розетки и соединители.
Коммутатор или коммутаторы Ethernet.

Ref : Каковы требования к домашней сети?

Обзор сетевых компонентов

Кабель — Для домашних сетей cat 6 — лучший выбор на сегодняшний день. CAT 7 (последняя версия) экранирован, что усложняет установку.

Жесткий или многожильный кабель — см. Здесь Для магистральной проводки используйте сплошной кабель.

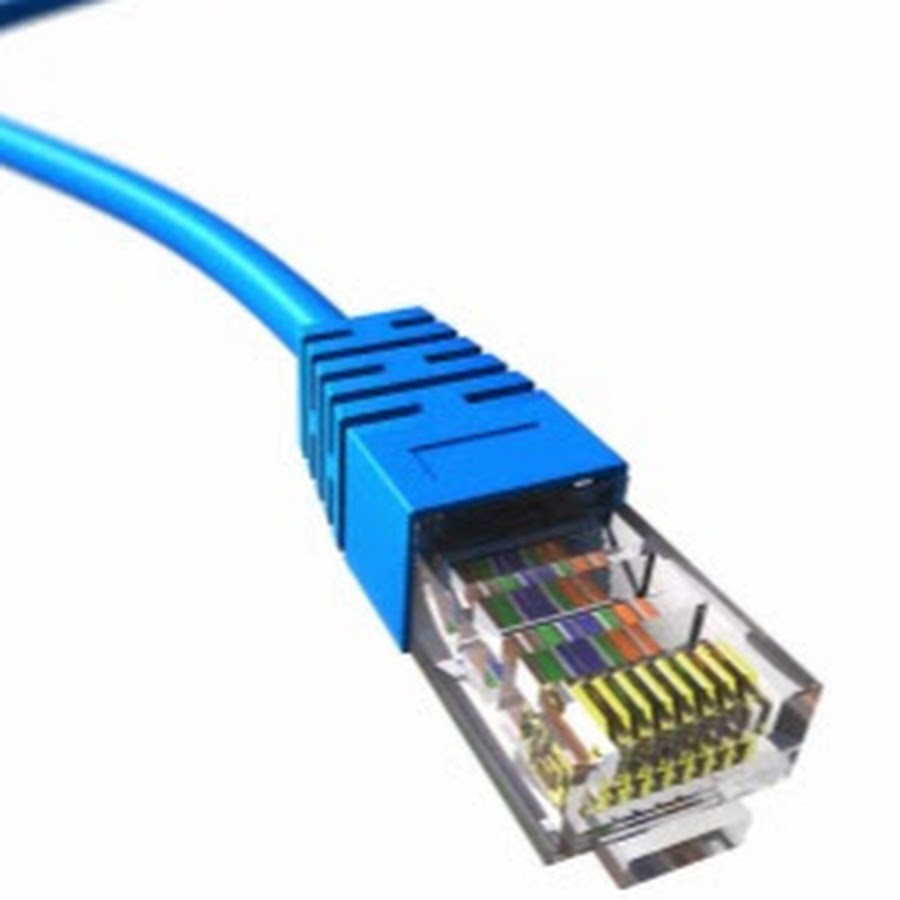

Разъемы RJ45 — Обрывает кабель и подключается к компьютеру / коммутатору / розетке.

Настенная розетка — Обрывает кабель в комнате и принимает разъемы RJ45 .

Настенные лицевые панели — Эти крышки настенных розеток.

Разъемы Keystone Это розетки, которые обычно устанавливаются на настенную панель или патч-панель.Они являются частью розетки,

Keystone штекер — это соответствующий штекерный разъем, обычно прикрепляемый к концу кабеля или шнура.

Смешивание кабелей категории 5, разъемов, кабелей категории 6 и разъемов Keystone. — По общему мнению, он должен работать нормально, но постарайтесь этого не делать. Например: кабель Cat6 имеет более толстый медный провод и изоляцию, и разъемы Cat6 учитывают это.

Патч-панели и настенные розетки типов

Стеновые розетки и патч-панели старого типа имели проводные соединения как часть розетки / панели, тогда как более новые, как правило, имеют отверстия, которые подходят для гнезд для трапецеидальных искажений.Если вы посмотрите пару видеороликов, вы увидите эти два типа.

Варианты домашней электропроводки

там

Как показано на схеме выше, есть два основных варианта.

Вы можете вывести кабели от всех настенных розеток в центральное место. Этот вариант показан в большинстве видеороликов о домашней электропроводке на Youtube.

Другой вариант — использовать несколько переключателей, возможно, по одному на каждом этаже, и подключить эти переключатели обратно к центральному месту.

Это приводит к потенциально более медленной сети, но этот вариант выбирается, когда кабельная трасса проходит не внутри стены.

Что находится в центральном районе

Здесь все кабели от каждой розетки в комнате соединяются и подключаются к выключателю.

У вас есть два варианта концов кабеля:

Провод в патч-панель (самый профессиональный)
Конец с вилкой RJ-45.

Использование коммутационной панели дает вам большую гибкость, но, вероятно, будет излишним в небольшой сети.

Вам нужна патч-панель?

Центральное место, скорее всего, будет содержать ваш ISP Router (кабельный модем), но это не обязательно.

Примечания:

Пометьте кабели на концах в центре, так как вам нужно знать, к какой комнате и розетке они подключаются.

Стандарты проводки

Это кабель какого цвета подключен к какому контакту на разъемах.

Используются два стандарта электропроводки (568A или 568B –wiki). Вы должны выбрать один и постоянно использовать его везде.

568A чаще встречается в странах Европы и Тихого океана

568B чаще встречается в США.

Пример оценочной стоимости

2-х этажный дом. 4 комнаты 2 розетки в комнате (всего 8 двойных розеток).

Длина кабеля около 12 м до каждой розетки
16 прогонов = 192м
8 стеновых панелей
16 домкраты для трапецеидальных искажений

Коммутатор

минимум 16 портов, но предпочтительнее 24 порта.
Патч-панель 2 * 24-портовые панели позволяют расширение — Дополнительно

Разъемы

RJ45
Соединительные соединительные кабели * 16 или * 32 (с использованием коммутационной панели)

Если настенные панели имеют два вывода, то это означает удвоение кабеля и гнезда для трапецеидальных искажений?

Кабель 2 рулона по 100 м 37 фунтов стерлингов за штуку = около 74 фунтов стерлингов
Настенные панели * 8 по 4 фунта стерлингов за штуку = 32 фунта стерлингов
разъемов Keystone * 16 по 8 фунтов стерлингов за 8 упаковок = 16 фунтов стерлингов
соединительных кабелей * 16 по 8 фунтов стерлингов за упаковку из 5 — 32 фунта стерлингов
Дополнительная сумма = приблизительно 154 фунта стерлингов
Дополнительная
Патч-панель * 2 (24 порта) по 22 фунта стерлингов каждый = 44 фунта стерлингов
соединительных кабелей (0.3 м) * 16 по 8 фунтов стерлингов за упаковку из 5 штук — 32 фунта стерлингов
Всего 230 фунтов стерлингов
Другие дополнительные принадлежности, которые могут потребоваться:
Инструменты для пробивки отверстий и обжима, кабельные стяжки, сверла и т. Д.

Полезные видеоролики

Домкрат Keystone и настенная пластина

Как подключить настенную розетку

На видео показана настенная розетка с выводами кабеля на задней панели

Завершите кабели CAT5 и CAT 6 с помощью разъемов RJ45

Настенная панель Keystone Jack и патч-панель

Жесткий или многожильный кабель

Подключение патч-панели

Эта патч-панель использует разъемы Keystone

Список литературы

Связанные руководства

Дайте мне знать, если вы нашли его полезным

[Всего: 21 Среднее: 4.2]

Подключите домашнюю сеть: 5 простых шагов

Возможно, вы уже заметили, что я большой поклонник использования кабелей — в отличие от Wi-Fi — в качестве способа расширения домашней сети. Подключение к домашней проводке — единственный способ получить наиболее производительную систему, в том числе систему с большим количеством клиентов Wi-Fi.

Прокладка кабелей — это определенно проблема, а иногда и по довольно необычной причине. Читатель по имени Мартин написал мне на днях, в частности:

[…] Мне пришлось просверлить кучу маленьких отверстий, чтобы протолкнуть проволоку.Ничего особенного. Дело в том, что к тому времени, когда я добрался до нужного места, головка разъема была повреждена. Теперь у меня нерабочий кабель. […]

Что ж, Мартин, я тебя чувствую. Но использование готовых сетевых кабелей в вашем случае не идеально. Самое главное, этот кабель по-прежнему работает нормально, и вы очень близко.

Совершенно верно, реальная физическая работа по прокладке кабелей от одного места к другому (и установка монтажных коробок) — самая сложная часть домашней проводки.Если вы готовы это сделать или уже сделали, этот пост поможет вам разобраться с остальным. Это проще, чем ты думаешь.

Хотите лучшую сеть Wi-Fi для вашего большого дома? Пора запачкать руки!

Электромонтаж в вашем доме: что вам нужно

Прежде всего, вам необходимо определить места, в которые нужно проложить кабели и от них. Сетевой кабель имеет два конца. Как правило, они оба одинаковые. Но ради этого поста назовем их A и B .

A — начало кабеля, а B — его конец. В частности, конец A входит в коммутатор (или маршрутизатор), а конец B — в проводное устройство (например, компьютер, вещатель Wi-Fi или другой коммутатор).

Определение местоположения

Во многих домах вам нужен только один или два кабеля, чтобы у вас могла быть ячеистая система с проводным обратным рейсом.

В этом случае вы прокладываете кабель (-и) от того места, где находится маршрутизатор, к месту, где вы хотите разместить спутниковое устройство (-а) Wi-Fi, которое должно быть на другом конце дома или, по крайней мере, в его середине.

В качестве альтернативы вы можете проложить кабель от модема (или любого источника Интернета) к месту, где вы хотите разместить маршрутизатор Wi-Fi. Все дело в правильном размещении оборудования, чтобы обеспечить наилучшее покрытие.

С другой стороны, если вы хотите сделать все возможное и подключить весь дом, вам понадобится место, где сходятся концы A всех кабелей. Лучше всего разместить их все в маленькой комнате или чулане, где ваша линия доступа в Интернет входит в дом.

Оттуда проведите концы кабелей B к разным частям дома, сколько хотите.Лично у меня в доме по две на каждую комнату. Место, которое я использую как свой офис, у меня есть пара на каждую стену.

Какой сетевой кабель брать

Если вам просто нужно проложить кабель на открытом пространстве, можно использовать готовый длинный кабель.

Однако есть вероятность, что вам придется прокладывать кабели за стеной, на чердаке, вне дома и т. Д. В этом случае лучше покупать их оптом. Теперь вы можете отрезать любую длину, какую захотите, а объемные кабели намного доступнее, чем готовые альтернативы.

Кабеля

CAT5e хватит практически для любого дома, но не помешает использовать CAT6 (или более высокие классы). Получите объем, достаточно длинный для всего дома. (Обратите внимание, что каждый кабель нуждается в некотором провисании.) Как правило, шпинделя длиной 1000 футов (330 м) достаточно для большого дома, и немного лишнего.

Кстати, если вы собираетесь прокладывать кабели на чердаке или за пределами дома, рекомендуется использовать водонепроницаемые кабели или кабелепровод, если вы живете в районах с суровой погодой или экстремальными температурами.

(В районе залива, где я живу, внутренние кабели могут прослужить десятилетия на открытом воздухе без проблем. Погода играет большую роль.)

Основное правило разводки сети

Прокладка сетевых кабелей отличается от домашней электропроводки. Вам понадобится кабель ne для каждого подключения n. Это потому, что вы не можете разделить сетевой кабель, как электрический провод или служебную линию (телефонную или коаксиальную), и ожидать, что он будет работать.

Единственный способ сделать одно сетевое соединение доступным для нескольких проводных устройств — через коммутатор.И для этого нужно несколько кабелей.

Тем не менее, давайте рассмотрим конкретный пример. Если линия обслуживания проходит в подвале, значит, там и будет роутер. Теперь, если вы хотите использовать проводное устройство в гостиной (например, Xbox), а другое — в офисе (настольный компьютер), вот два способа подключения:

Стандартный способ подключения к дому (рекомендуется)

Один кабель, идущий из подвала в гостиную.
Еще один кабель из подвала в офис.
Подключите концы кабелей A к маршрутизатору, а концы B к проводным устройствам.

Подключение к дому методом гирляндной цепи (не идеально)

Один кабель из подвала в гостиную.
Выключатель в гостиной.
Еще один кабель из гостиной в офис.
Подключите конец A первого кабеля к маршрутизатору.
Теперь подключите конец B первого кабеля и конец A второго кабеля к коммутатору.
Затем подключите конец B второго кабеля к настольному компьютеру.
Используйте третий короткий (готовый) кабель для подключения Xbox к коммутатору.

Любой метод подключения будет работать одинаково хорошо с точки зрения скорости — они отличаются только количеством проводов, запчастей и трудозатрат. А на самом деле вы, вероятно, используете и то, и другое. Это потому, что даже если вы используете стандартный способ, всегда есть вероятность, что вам потребуется подключить больше проводных устройств, чем количество сетевых портов, доступных в определенном месте.

И это подводит нас к следующей важной части: то, что вы прикрепляете к концам кабелей.

Какие запчасти получить

Комплектные кабели не включают в себя детали, которые заставляют их работать как сетевые. Другими словами, это обычные провода. Чтобы один из них работал как сетевой кабель, мы должны превратить каждый из их концов в сетевой разъем или порт.

Итак, нам нужно получить эти модульные биты и установить их на концах A и B каждого кабеля.

Разъем против порта (обжим против разъема)

Разъем — это конец, который входит в сетевой порт. Гнездо — это сетевой порт, к которому можно подключить коннектор.Это мужские и женские терминалы.

Сетевой разъем (вверху) и сетевой обжим. Делают порт или коннектор соответственно.

Детали для этих концов обычно называются разъемами и портами , но вы также можете найти их как RJ45 Crimps и RJ45 Jacks соответственно. (Есть и другие названия, например, заглушки , , соединители , и т. Д.)

Если вы купите готовый сетевой кабель, то заметите, что оба его конца — обжатые разъемы.И это хорошо: по возможности всегда используйте готовые кабели, которые бывают разных подходящих ( коротких) длины , для подключения проводных устройств к вашей сети.

Да, вы можете сделать один (я сам сделал много), но при прокладке домашней проводки я бы рекомендовал вместо с использованием соединителей (обжимных) на концах кабелей. Лучше всего превратить их в сетевые порты. Я говорю из-за многолетнего опыта. Вот несколько причин:

Меньше работы: Гораздо проще и быстрее подключить порт (разъем RJ45) к кабелю.
Более высокие шансы на успех: Вероятность ошибки с домкратом на намного на тоньше, чем с обжимом. Уделяйте немного внимания, и вы сможете сделать идеальный сетевой порт с первой попытки. Подробнее ниже.
Стабильность: Сетевой порт остается неподвижным, что позволяет кабелю за ним оставаться неизменным.
Гибкость: Если у вас есть сетевой порт, вы можете использовать кабель любой длины для подключения к нему.

Тем не менее, давайте все согласны с тем, что мы будем использовать разъемы RJ45. Теперь цель — создать сетевой порт на любом конце кабеля .

Также можно купить домкраты оптом. Вам нужно по два кабеля на каждый кабель, поэтому получите необходимое количество в соответствии с вашими потребностями, а затем еще пару в качестве запасных. Стоят они относительно недорого.

Подключение к дому: CAT5e против CAT6 (против CAT7 против CAT8)

Опять же, для домашних приложений нет заметной разницы между CAT5e и CAT6.Оба могут обеспечивать скорость до 10 Гбит / с — это ваш коммутатор (или маршрутизатор) и конечное устройство, которое определяет конечную скорость соединения.

(CAT7 аналогичен CAT6, только лучше с точки зрения непрерывной длины. CAT8 может обеспечивать скорость до 40 Гбит / с).

Но всегда рекомендуется использовать кабель и модульные биты того же класса . Если вам по какой-то причине придется их перепутать, имейте в виду:

Вы можете использовать гнезда CAT6 (или обжимы) на кабеле CAT5e, но наоборот — не лучшая идея.Итак, если вы решите использовать проводку CAT6, не используйте концевые биты CAT5e. Кроме того, убедитесь, что вы используете того же типа на обоих концах кабеля.

Патч-панель представляет собой набор разъемов RJ45 (сетевых портов), объединенных в массив для упрощения управления.

Если вы хотите проложить пять или более кабелей, рекомендуется приобрести панель для их концов А вместо нескольких отдельных сетевых портов. Каждый порт на панели пронумерован, что позволяет узнать, какой кабель к какому месту идет.(То есть, если вы также пронумеруете другой конец кабелей такими же цифрами.)

Кстати, вам нужно проложить больше кабелей, чем количество портов LAN на вашем маршрутизаторе, тогда также пора получить коммутатор, чтобы добавить больше портов к маршрутизатору.

Необходимые инструменты

Для работы, которую мы собираемся выполнить, а именно для превращения концов кабеля в сетевые порты, нам понадобятся два устройства. Оба относительно недорогие, стоят около 20 долларов каждый.

Мои верные инструменты для перфорации (красный) и обжима, я использую их много лет, и они до сих пор работают хорошо.Обратите внимание на 12-портовую патч-панель и одиночный разъем.

A Инструмент для пробивки

Это устройство, с помощью которого вы вставляете внутренние провода кабеля в гнездо. Пользоваться им очень просто и весело.

Обжимной инструмент (или ножницы)

Этот инструмент предназначен в первую очередь для обжима сетевого кабеля, превращая его концы в сетевые разъемы. Но он также отлично подходит для разрезания кабеля или снятия его экранирования, чтобы обнажить внутренние провода. Однако для того, что мы здесь делаем, вы можете обойтись ножницами.

Электромонтаж в вашем доме: внутри сетевого кабеля

Внутри каждого сетевого кабеля (категории CAT5e или выше) вы найдете восемь маленьких проводов в четырех витых парах. Каждая пара имеет свой собственный цвет, включая синий, оранжевый, зеленый и коричневый, причем один провод имеет сплошной цвет, а другой — в основном белый с цветной полосой.

Важно знать эти цвета, поскольку каждый провод должен совпадать с проводом на разъеме в определенном порядке.

Четыре витых пары проводов внутри сетевого кабеля.Обратите внимание на тягу.

Кроме этого, вы также найдете натяжную веревку, тонкую, но очень прочную, которая работает как опора, когда вам нужно протянуть кабель из одного места в другое. Тем не менее, вы можете довольно сильно натянуть сетевой кабель, не повредив его, просто не тяните слишком сильно .

Между прочим, при прокладке сетевого кабеля убедитесь, что вы немного провисаете, а затем оставляете много лишних на обоих концах. Вы всегда можете обрезать его короче или свернуть, но сделать наоборот очень сложно.

Схема подключения

Чтобы добавить порт (или разъем) к концу кабеля, вам необходимо знать схему подключения. Их два, в том числе Т-568А и Т-568Б . (Не беспокойтесь о деталях этих чисел. Считайте их собственными именами.)

Это популярные оконечные устройства или выводы для кабелей Ethernet категории CAT5e и выше. Это особый способ сочетания цветов проводов с контактами клемм (разъем или порт).

Т-568А против Т-568Б

Любой из этих шаблонов будет работать, пока вы используете один и тот же на на обоих концах . В данном случае у нас есть стандартный кабель Straight-Through Ethernet .

(Если вы используете T-568A на одном конце и T-568B на другом, вы сделаете Crossover Ethernet кабель. Этот кабель не будет работать как прямой, но он отлично подходит для подключения двух устройств. непосредственно без маршрутизатор между ними.Тем не менее, я помещаю эту часть в скобки, потому что это , а не — хорошая идея, чтобы перепутать два конца кабеля.Выберите один и продолжайте с ним работать. Последовательно!)

Стоит отметить, что в целом T-568B является предпочтительной схемой подключения, которую я использую для этой статьи, а также в реальной жизни. Если вы покупаете готовый кабель, скорее всего, он также использует эту схему подключения.

Между прочим, если вы используете неправильные шаблоны (даже если они одинаковы на обоих концах), кабель не будет работать вообще или работать на пониженной скорости (10 Мбит / с или 100 Мбит / с). Ничего хорошего.

Чтобы узнать, использует ли кабель какой шаблон, просто взгляните на его разъем.Сначала переверните его так, чтобы сторона с зажимом находилась подальше от вас. Итак, если первая булавка — зеленая полоса, то это T-568A; если полоса оранжевая, то это Т-568Б.

Две общие клеммы сетевых кабелей.

А теперь посмотрите на другой конец, если он такой же, то это прямой кабель. Если нет, то это кроссовер. (По умолчанию все сетевые кабели прямые, вы должны указать, что вы хотите, чтобы кроссовер нашел его.)

Конечно, всегда можно отрезать кончик кабеля и заново его обжать.Однако, опять же, в этом посте мы этого не делаем.

Обжим кабеля, как вы понимаете, довольно болезненный и подверженный ошибкам.

Это потому, что вам сначала нужно расположить все восемь маленьких проводов в определенном порядке, как показано выше — удачи в этом! — затем отрежьте кончики проводов, чтобы все они были ровными. Теперь воткните их все в крошечный обжимной штекер, не испортив узор. После этого вставьте саму вилку с неплотно присоединенными проводами в отверстие обжимного устройства.А затем обожмите все это одной рукой, скрестив пальцы другой, в большой надежде, что порядок проводов не будет нарушен во время процесса.

Хорошо, это не , что больно, но вы поняли.

Подключение к домашней сети: как сделать сетевой порт

Сделать сетевой порт (CAT5e или выше) на конце кабеля намного проще, чем превратить его в разъем, . Вам просто нужно иметь дело с одним проводом за раз.Если вы не страдаете дальтонизмом, вы не можете ошибиться. Следующие шаги помогут.

Кстати, для фотографий я использовал детали CAT5e, но все то же самое, если вы используете CAT6 и более высокие эквиваленты. Кроме того, фотографии служат только в качестве примеров, а не являются частью реального проекта — я был бы слишком занят, чтобы делать фотографии (и моя рука не была бы такой фотогеничной).

1. Определите схему подключения

Взгляните на разъем и определите, какую схему подключения вы будете использовать.Опять же, любой из них будет работать, но Т-568Б является наиболее распространенным. Обратите внимание на то, что каждая канавка имеет свой цвет, соответствующий цвету проводов кабеля, как указано выше.

Крупный план сетевого Keystone Jack: обратите внимание на узор T-568B, который представляет собой нижний ряд цветов: оранжевый, сплошной оранжевый, синий, сплошной синий. Остальные по ту сторону.

2. Подготовить проволоку

Обрежьте кончик кабеля, чтобы удалить части внутренних проводов, которые могли быть повреждены во время установки — это произошло в случае Martin, упомянутом выше.

Теперь используйте обжимной инструмент (или ножницы), чтобы удалить около 1 дюйма (2,5 см) экрана, чтобы обнажить медные провода. Разложите их витыми парами. (Вы можете отрезать шнурок или просто убрать его с дороги.)

3. Установить провода на домкрат

Держите пары как можно вместе. Теперь прижмите их по отдельности к пазам домкрата, чтобы они соответствовали цвету рисунка (в данном случае T-568B). Нет необходимости прижимать их слишком сильно, просто достаточно сильно, чтобы они не выпали.

Прижмите провод по отдельности к разъему в соответствии со схемой подключения (T-568B). Вот правая сторона.

А вот и левая сторона.

А вот сверху.

4. Бей их!

А теперь самое интересное. Используйте инструмент для перфорации, чтобы протолкнуть провода в канавку — по одной.

Поместите инструмент Punch-down поверх канавки так, чтобы сторона с лезвием находилась снаружи.

Для этого понадобится поверхность (подойдет стена). Убедитесь, что вы поместили острие инструмента на , а не на , это обрежет лишнюю проволоку.Теперь просто нажмите на нее быстрым действием. Вы услышите приятный звук щелчка.

Обратите внимание, как обрезается лишний провод.

Повторите то же самое с остальными проводами, и вы получите сетевой порт, идеально подключенный к кабелю. (Крепление на самом деле очень тугое, намного прочнее, чем , чем соединительная головка с ручным обжимом.)

5. Присоедините порт к лицевой панели

Теперь, если у вас есть монтажная коробка, прикрепите порт к лицевой панели коробки, и миссия выполнена.В противном случае вы можете приобрести коробку для поверхностного монтажа. Даже если вы оставите кабель свободным, у вас все равно будет только сетевой порт.

Каждый домкрат Keystone имеет зажим, чтобы он плотно прилегал к лицевой панели.

Нравится.

Вот настоящий новый сетевой порт.

Вот и все. Теперь повторите тот же процесс с другим концом кабеля и с остальными кабелями, и вы серьезно подключили свой дом.

Подключение коммутационной панели похоже на подключение кучи разъемов в одном месте.Принцип тот же: вы подбираете цвета проводов с желобками на панели.

Подключение коммутационной панели осуществляется по тому же принципу, что и для одиночного разъема.

Под каждой панелью вы также увидите схемы распиновки для методов подключения T-568A и T-568B. Выберите один и последовательно придерживайтесь его. Обратите внимание, что в большинстве случаев на коммутационной панели все восемь проводов кабеля монтируются с одной стороны.

Патч-панель упрощает организацию сетевых кабелей и управление ими.

Опять же, убедитесь, что у вас есть панель с достаточным количеством портов для всего количества проложенных вами кабелей.В этом примере я использовал панель с 12 портами, хотя у меня было всего шесть строк. Кстати, мне удалось закончить эту работу менее чем за 30 минут, включая время, потраченное на фотографии.

Электропроводка в вашем доме: вынос

Опять же, то, что я описал выше, является самой простой частью домашнего электромонтажа, хотя это может показаться самым устрашающим. Надеюсь, последнее только для того, чтобы вы прочитали этот пост с до .

Итак, вот трюк: попросите кого-нибудь долговязого сделать саму работу по прокладке кабелей.Как только концы кабелей будут торчать из стены (или пола), отправьте их домой! Пришло время развлечься и сэкономить деньги на работе.

Очень приятно видеть, насколько улучшилась ваша домашняя (Wi-Fi) сеть после этого, особенно когда вы можете утверждать, что сделали это (все) самостоятельно!

Как подключить ваш дом с помощью кабеля Ethernet Cat5e или Cat6

Хотя беспроводная связь проще для многих людей из-за совместного использования мультимедиа, пропускной способности в домашней сети и паранойи по поводу безопасности беспроводной связи, вы можете захотеть использовать проводное решение для домашних сетей.Наличие дома проводной сети позволяет иметь частную высокоскоростную сеть для доступа в Интернет, совместного использования файлов, потоковой передачи мультимедиа, онлайн-игр, IP-камер безопасности и многого другого.

Этот пост переиздан из Instructables .

Вот пошаговое руководство по подключению вашего дома с помощью кабеля Ethernet Cat5e или Cat6. (Если вы не уверены в разнице между ними, ознакомьтесь с этим сообщением.)

Шаг 1. Первоначальные соображения и планирование

Существуют определенные конструктивные особенности, которые необходимо учитывать в зависимости от ваших потребностей.

В каких комнатах я хочу провести проводку? У меня кондоминиум с двумя спальнями, поэтому я знал, что хочу подключить провода к обеим спальням. У меня также есть телевизионная ниша, где находится мое кабельное телевидение, так что это казалось хорошим местом для подключения (особенно для таких вещей, как игровые приставки). Имея кабельное телевидение в каждом из этих мест, казалось логичным относиться к сети одинаково.

Сколько портов мне нужно в каждом месте? С несколькими игровыми консолями и сетевым плеером Blu-Ray, подключенным к моему телевизору, я знал, что мне нужно как минимум три подключения за моим телевизором.Поскольку настенные панели бывают конфигураций с 1, 2, 4 и 6 гнездами (для одной группы), я просто выбрал 4. Зачем прокладывать один кабель, если проложить 4 почти так же легко, не так ли? Вместо того, чтобы изменять число, я просто выполнил 4 сброса в каждое место, чтобы обеспечить максимальную гибкость без необходимости использования локальных переключателей (в помещении). Три места по четыре порта в каждом = всего 12 портов.
Какое место хорошее для распространения? Для меня логичным местом была моя прачечная, потому что мое кабельное телевидение уже входит в нее и разделяется на каждую комнату.Важно отметить, что мой Интернет входит в дом (по кабелю) и здесь, поэтому, если я перенесу сюда свой кабельный модем, он сможет обеспечить доступ в Интернет для всей сети. Еще одна вещь, которую следует учитывать, — это количество места, необходимое для установки полки для размещения сетевого оборудования.
По какому пути должны проходить кабели? Это, наверное, самое сложное соображение. Для меня моя квартира находится на втором (верхнем) этаже, и у меня есть доступ на чердак. Мое кабельное телевидение проходит через чердак, поэтому мне показалось хорошим решением провести там и мою домашнюю сеть.Для одноэтажных домов с подвалом подвал может быть лучшим вариантом. Для многоэтажных домов вам, возможно, придется проявить творческий подход. Снаружи может быть вариант, или через старый лоток для белья. (Я не буду вдаваться в подробности всех возможностей, только мои собственные обстоятельства.) Другой фактор, который следует учитывать при прокладке кабеля, — это длина кабеля. Максимальная длина кабеля для гигабитных скоростей по медному кабелю UTP составляет 100 метров (~ 300 футов). Это должно обеспечить большую гибкость для большинства домашних приложений, но хорошо знать об этом ограничении.
Какая скорость сети мне нужна? Это в основном будет играть роль в выборе переключателя. Я использовал коммутатор на 10 Мбит / с, потому что получил его бесплатно, и он по-прежнему быстрее, чем у большинства домашних подключений к Интернету (вы, вероятно, можете купить действительно дешевый, а возможно, даже бесплатный) в магазине подержанных компьютеров. Но если вы собираетесь делать что-либо по сети, например играть в игры, передавать файлы между компьютерами или что-то в этом роде, мы определенно рекомендуем приобрести гигабитный коммутатор.Если вы покупаете новый коммутатор, в наши дни он не такой дорогой, поэтому нет особых причин не покупать гигабитный коммутатор.
