Обжим для проводов интернета: Обжим витой пары с описанием порядка действий и схемой

Содержание

схема цветов и порядок распиновки проводов интернет кабеля для обжимки в домашних условиях

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Если пользователь желает создать дома локальную сеть, чтобы иметь общий доступ к файлам со всех устройств, у него могут возникнуть проблемы с обжимом витой пары на 8 жил или 4 жилы.

Чтобы справиться с задачей, разберемся, какие бывают ее виды, какие нужны провода, штекеры и инструменты. Приведем схемы обжима и расскажем, какая из них подходит в конкретной ситуации.

Виды

Витая пара – это кабель из скрученных проводов из меди или латуни в оплетке. Она создана для передачи сигнала между техникой и подсоединяется через разъемы Ethernet. Может быть с защитой. Последняя выполняется из фольги или проволочной оплетки и бывает общая и попарная. Первая покрывает кабель полностью, вторая – раздельные пары.

Витая пара делится на несколько типов:

Название по ISO/IEC 11801 Общее экранирование Попарная защита экраном
U/UTP(UTP) Нет Нет
U/FTP Нет Фольга
F/UTP (FTP) Фольга Нет
S/UTP (STP) Оплетка Нет
SF/UTP (S/FTP) Оплетка, фольга Нет
F/FTP Фольга Фольга
S/FTP Оплетка Фольга
SF/FTP Оплетка, фольга Фольга

Неэкранированный кабель (UTP) не уступит другим по качеству трансляции сигнала, но под воздействием электромагнитных помех связь существенно ухудшается. Его не стоит размещать поблизости от электрической проводки.

В кабеле с индивидуальным экраном (FTP) раздельные пары защищены фольгой, что делает сигнал невосприимчивым к внешним помехам или перекрестным между парами. Может находиться рядом с электропроводкой.

STP (S/UTP)– экранирование происходит за счёт медной оплетки поверх всех пар.

Расшифровка:

  • U – экран отсутствует;
  • F – применяется фольга;
  • S – металлическая оплетка внешнего экрана.

Кабель с общим экраном (F/UTP, S/UTP, SF/UTP) обеспечивает хорошую защиту от наружных электромагнитных воздействий.

Интернет кабель с обоими видами экранов защищает как от внешних воздействий, так и от перекрестных, между парами. Это виды кабеля F/FTP, S/FTP, SF/FTP.

Количество жил

Кабель включает в себя одну жилу (одножильный) или их ряд (многожильный). Первый тип плохо изгибается, но обладает лучшими свойствами, отвечающими за дальность передачи сигнала. Его проще опрессовать, зафиксировать, он практически не гнется. Оптимален для подсоединения интернет-розеток.

Провод с множеством шнуров-жил лучше гнется, но отличается высоким затуханием при трансляции сигнала. Плохо обжимается, потому что есть риск нарушить изоляцию. Трудно помещается в коннектор и применяется там, где требуется гибкость, например, при соединении роутера и ПК или двух компьютеров.

Категория и защитная оболочка

Категория кабеля имеет важное значение при обжиме кабеля для подключения Интернета или настройке локальной сети. Нужно задействовать категорию не ниже CAT 5. Посмотреть номер можно на оболочке. Всего есть 7 категорий:

Категория Количество пар Пропускная способность, МГц Скорость передачи данных, Мбит/с
CAT 1 1 0,1, используется в телефонной связи
CAT 2 2 1 4
CAT 3 4 16 10 и 100
CAT 4 4 20 20
CAT 5 4 100 100
CAT 5E 4 125 100 (2 пары), 1 Гбит/с (4 пары)
CAT 6 4 250 От 1 до 10 Гбит/с
CAT 7 4 600 До 10 Гбит/с

Форма, оплетка и цвет витой пары имеют значение. Классический кабель получил серую расцветку. Он сделан из ПВХ, обозначается буквами PVC. Применяется в помещениях, дешев, но боится огня и подвержен воздействию жары или холода.

Из полиэтилена (обозначение – PE) делают кабель для прокладки снаружи помещений. Он не боится температурных перепадов и влаги, часто оснащен несущим тросом для натяжения кабеля между опорами, без опасения нарушить целостность жил.

Оранжевый или ярко-красный сообщает, что кабель не горит. Он изготовлен из малодымного безгалогенного компаунда (маркировка – LSZH). Используется в помещениях, где высокие требования к пожарной безопасности. Такой кабель дороже, чем стандартный PVC, но более долговечен и безопасен.

По форме провод бывает круглым или плоским. На технические характеристики это не влияет.

Витая пара состоит из 2 или 4 пар (4 или 8 проводов соответственно). Если скорость Интернета до 100 Мбит/сек, достаточно 2 пар. Если же скорость от 100 Мбит/сек до 1 Гбит/сек, то задействуют все 8 контактов.

Выбор провода

При выборе витой пары для домашней сети или подключения к Интернету рекомендуется использовать кабель категории CAT5E. Подойдут CAT6 и CAT7, но без особой потребности платить за них не требуется.

При планировании локальной сети рекомендуется сразу же закладывать кабель с четырьмя парами жил. Двух пар хватит при скорости до 100 Мбит/сек, но если в дальнейшем скорость будет увеличена, потребуется протягивать провод заново.

Для интернет-розеток подходит одножильный кабель, для соединения ПК, роутеров и ПК – многожильный.

Если кабель размещен вдали от электропровода, то подойдет тип UTP. Иначе нужно посмотреть на типы витой пары с экраном, защищающим от внешних помех.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

При покупке коннекторов стоит купить и защитный колпачок. Он стоит дешево, но защитит LAN-кабель от перегиба, защелку – от поломки, а порт и штекер – от попадания пыли.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

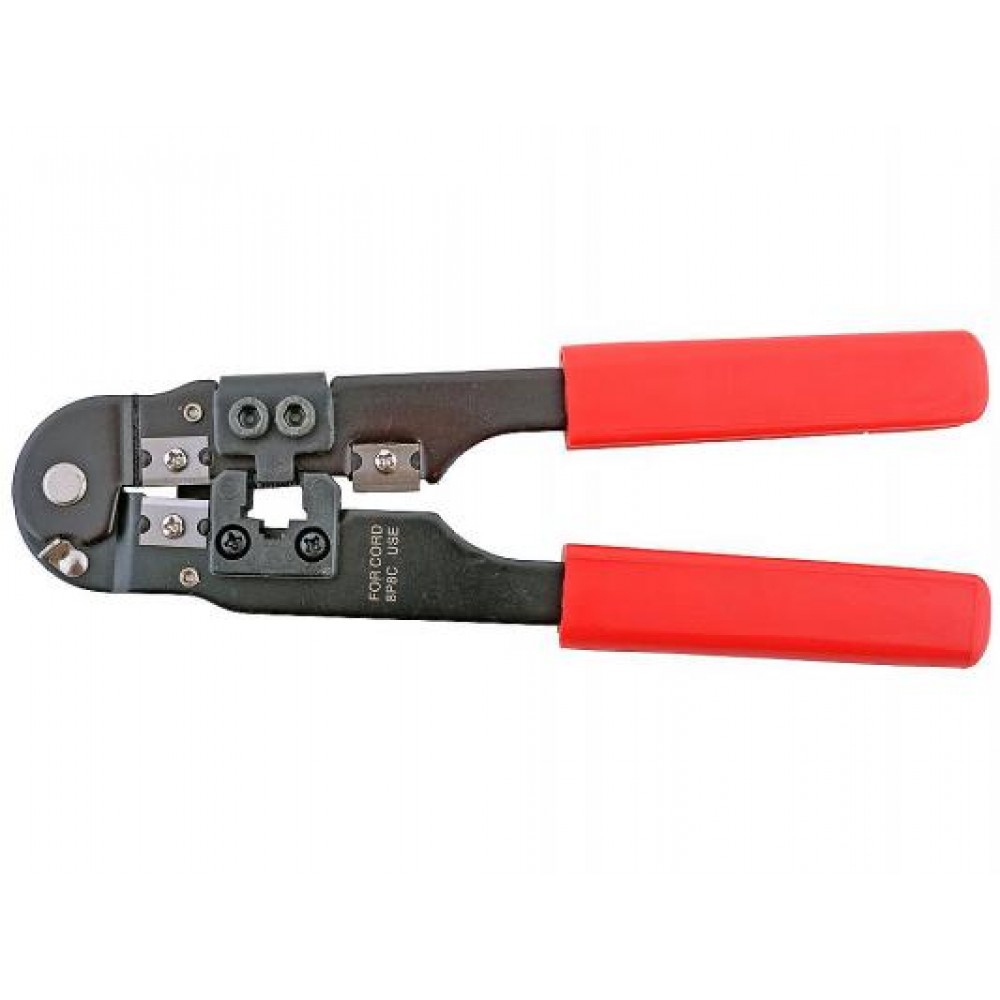

  • Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
  • Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
  • Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Схемы обжима и выбор нужной

Известны две схемы подключения витой пары (распиновки): прямая (568B) и перекрестная (568A).

Прямая (Straigt) распиновка витой пары соединяет различные устройства. Это схема «роутер-компьютер», «маршрутизатор-телевизор» и т.д. Особенность прямого обжима – идентичное расположение жил в контактах обоих коннекторов.

Перекрестное подключение или кроссовер (Cross – Over) требуется, когда нужно связать однотипную технику. Это схема «роутер – роутер», схема «компьютер – компьютер» и т.д. Особенность в том, что на первом конце кабеля задействован прямой тип, а на втором жилы перекрещиваются.

Вторая схема обжима витой пары на 8 и 4 жилы практически вышла из обращения. Большая часть современной техники автоматически распознает вариант подключения и выбирает подходящий способ коммутации. Скоро обжимать интернет-кабель можно будет только первым способом.

8 жил

Порядок проводов при прямой обжимке сетевого кабеля выглядит так:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. синий;
  5. бело-синий;
  6. зеленый;
  7. бело-коричневый;
  8. коричневый.

Для перекрестного обжима провода используется схема:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. синий – синий;
  5. бело-синий – бело-синий;
  6. зеленый – оранжевый;
  7. бело-коричневый – бело-коричневый;
  8. коричневый – коричневый.

Разница в том, что часть пар здесь перекрещены.

4 жилы

Четырехжильное подключение характерно для прямой схемы обжимки витой пары на 4 жилы. Оно позволяет передавать информацию со скоростью до 100 Мбит/сек. Коннектор остается прежним, с восемью каналами, но для уменьшения стоимости сети задействован провод с четырьмя контактами.

Порядок цветов для прямого обжима:

  1. бело-оранжевый;
  2. оранжевый;
  3. бело-зеленый;
  4. пусто;
  5. пусто;
  6. зеленый;
  7. пусто;
  8. пусто.

Перекрестная распиновка Ethernet-кабеля или кроссовер с четырехжильным проводом:

  1. бело-оранжевый – бело-зеленый;
  2. оранжевый – зеленый;
  3. бело-зеленый – бело-оранжевый;
  4. пусто;
  5. пусто;
  6. зеленый – оранжевый;
  7. пусто;
  8. пусто..

Порядок при обжимке

Порядок обжима витой пары на 8 проводов RJ-45:

  1. Отмерить требуемую длину провода.
  2. Сделать кабель ровным, откусив по несколько миллиметров с каждого края.
  3. Бережно надрезать, отступив 1,5 – 2 см от каждого края, чтобы снять изоляцию.
  4. Несколько раз согнуть кабель в различные стороны от надреза.
  5. Отделить изоляцию, отделившуюся при сгибании, с кабеля.
  6. Удалить экранирование, расправить жилы, откусить провода до одной длины.
  7. Разложить жилы, руководствуясь одним из видов обжима.
  8. Подключить к коннектору витую пару, расположив жилы в верном порядке в каналы вплотную к бортику разъема.
  9. Вставить штекер в разъем на обжимнике.
  10. Придерживая провод, сжать ручки инструмента, чтобы обжать сетевой кабель, до щелчка.

После монтажа нужно проверить, качественно ли сделана обжимка.

Обжим без инструмента

Если обжимника нет, придется задействовать имеющиеся инструменты, например, отвертку. Оплетка снимается простым острым ножом. Нужно действовать бережно, чтобы не испортить целостность изоляции жил. До подходящей длины контакты подрезаются бокорезами.

Чтобы правильно обжать витую пару, провод помещают в разъем и зажимают планкой, чтобы не вырвать по неосторожности. Далее надо уложить разъем на плоскую поверхность и шлицевой отверткой поочередно вдавить контакты, чтобы они продавили изоляцию и врезались в жилы. Теперь стоит удостовериться, что все контакты вдавлены полностью и находятся на одинаковом уровне.

Использование специальных самообжимающихся коннекторов

Существуют самообжимающиеся коннекторы, не требующие для обжима витой пары из 8 жил других инструментов, кроме используемых для удаления оплетки и изоляции.

Принцип обжима с помощью таких конструкций прост. Нужно открыть коннектор и сверху завести в пазы жилы (разъемы раскрашены в разные цвета, поэтому ошибиться с правильным расположением невозможно). Затем закрыть половинки. Провода будут надвинуты на ножи контактов. Теперь коннектором можно пользоваться.

Проверка

После соединения устройства с другими устройствами или подключения к локальной сети нужно проверить, как работает созданная линия. Простейший способ – подключить коннектор Ethernet к ПК и убедиться, что все функционирует.

Профессионалы пользуются кабельными тестерами или LAN-тестерами. Они включают два блока и позволяют выполнить диагностику кабеля, разведенного по различным помещениям. Оба блока имеют порты для установки коннекторов. После подсоединения прибор запускается и проверяет каждую жилу, о чем сообщают светодиоды с порядковыми номерами. Если есть обрыв, то видно, где находится повреждение или выполнен некачественный обжим.

В домашних условиях вместо тестера используется мультиметр. Его ставят на прозвон или на маленькое сопротивление (200 Ом). После этого диагностируют каждый провод одной расцветки на двух размещенных рядом коннекторах. Нужны тонкие щупы, чтобы точно прикасаться к контактам. Для этого их нужно подточить или поставить проволочные наконечники.

Проверить мультиметром кабель со штекерами в различных помещениях тоже легко. В портах соединяемых устройств есть индукционная катушка, соединяющая жилы одной пары, поэтому между ними есть проводимость. Нужно в порт одного из выключенных устройств вставить коннектор, а на втором разъеме продиагностировать проводимость. Для частных линий (до 100 Мбит/сек) требуется прозвонить только две пары.

Сопротивление у пар, как правило, схожее. Если разница большая или значение очень высокое, если линию не получается прозвонить, это сообщает о неправильно выполненном обжиме проводов.

Секреты из практики по монтажу

Несколько советов по разводке кабеля для интернета и обжимке витой пары:

  • Расправлять жилы и размещать удобнее всего карандашом или ручкой. Провода разглаживаются и размещаются тесно друг к другу, что и требуется для их установки внутрь коннектора.
  • В коннектор должна входить и быть зажата изоляция кабеля. Она позволит избежать возможного обрыва разъема.
  • После обжима коннектора нужно удостовериться, что провода сидят в разъеме плотно, до упора. Это позволит избежать плохого контакта.

Если есть возможность, лучше приобрести кримпер или попросить у кого-нибудь. Им удобнее пользоваться, чем обычным ножом, к тому же он не нарушит изоляцию жил.

Обжим витой пары можно выполнить своими силами, если знать порядок действий и понимать, что для этого требуются. Важно все сделать качественно, иначе некачественное соединение станет причиной плохого сигнала и регулярных обрывов связи.

Мне нравится10Не нравится1

Обжим интернет кабеля | Компьютерный Мастер

Количество сетевых кабелей, которые окружают нас дома и на работе постоянно растёт. Сейчас производители электроаксессуаров предлагаю специальные розетки для прокладывания домашней сети.

В таких условиях умение самостоятельно присоединять коннектор RJ-45 к стандартному кабелю на 4 витых пары (обжимать кабель) очень пригодится. Конечно, за прокладкой информационных сетей имеет смысл обратиться к специалистам. Но если нужно заменить только сломанный коннектор на одном кабеле, то имеет смысл проделать все операции самостоятельно.

Для этого понадобится не так много:

  1. Кусачки или ножницы.
  2. Небольшая плоская отвёртка. Толщина окончания отвёртки не должна превышать ширину металлических контактных площадок на коннекторе, иначе обеспечить надёжный контакт с проводниками в жилах не получится.
  3. Сменный коннектор, который можно приобрести в любом электротехническом или компьютерном магазине.
  4. Опционально – защитные колпачки для коннекторов. Они предотвращают перегибы кабеля возле коннектора и защищают его корпус.

 Защитные колпачки для коннекторов

Если обжимать придётся много и часто, то имеет смысл приобрести специальный инструмент – кримпер. В нём есть все необходимые приспособления для зачистки кабелей и подключения коннекторов.

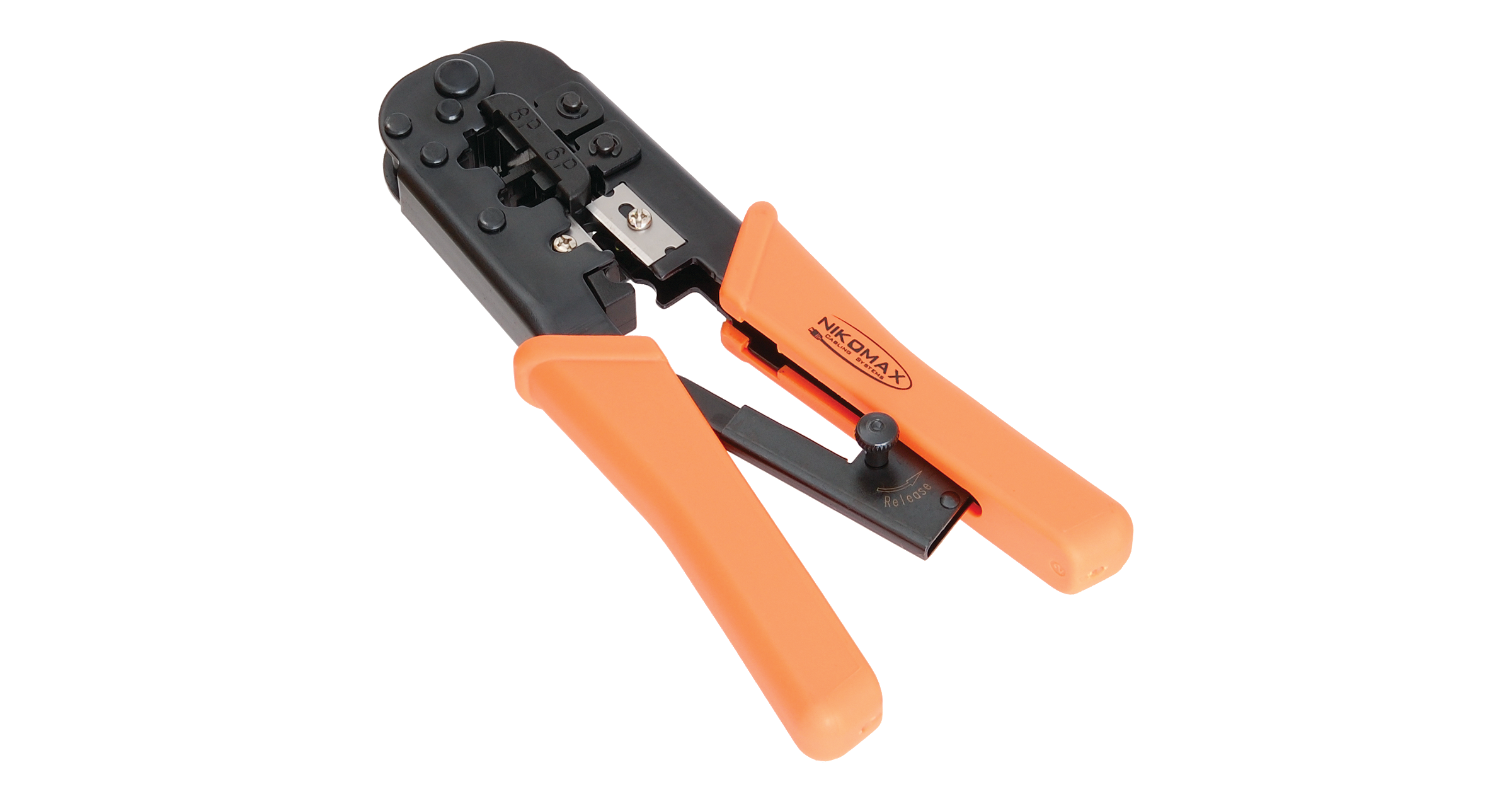

 Кримпер -инструмент для обжима интернет-кабелей

Порядок проводов или распиновка

Существует два типа распиновки Ethernet-кабеля: прямая и перекрёстная. Прямая используется для соединения компьютера или телевизора с маршрутизатором. Перекрёстная – для подключения двух принимающих устройств друг с другом (компьютера с ноутбуком или телевизором, роутера с роутером).

Прямая распиновка выполняется по одинаковой схеме на обоих концах провода.

 Схема прямой распиновки

При перекрёстном соединении необходимо использовать разный порядок жил на разных концах провода.

 Схема перекрёстной распиновки

Процесс обжима

Первым делом следует срезать небольшой участок кабеля (до 5 см) со старым коннектором. На оставшемся со штекером отрезке кабеля останутся и все возможные перегибы и места с большим износом жил. Сняв старый коннектор, можно надевать на провод защитный колпачок.


Затем следует снять верхний слой изоляции на отрезке в 3-4 см при помощи ножниц, ножа, устройства рядом с рукоятками кримпера или любого удобного приспособления. Однако следует выполнять процедуру аккуратно, чтобы не повредит изоляцию жил.

 Кабель со снятым верхним слоем изоляции

Теперь следует хорошо выровнять жилы и уложить их в одну плоскость в порядке, указанном выше (оголять концы не нужно). Затем необходимо примерить жилы к коннектору. Длинна жил должна быть такой, чтобы они концами упирались в торцевую стенку коннектора, а участок с основной изоляцией доходил стенки первой камеры. Излишки отрезать.

После этого необходимо аккуратно завести жилы в коннектор так, чтобы каждая заняла отведенный канал и дошла до торцевой стенки коннектора. В противном случае нормального контакта не получится, и сигнал будет поступать плохо.

 Подключение коннектора

Коннектор с заведёнными в него проводами затем следует поместить в соответствующее гнездо кримппера (маркируется 8Р) и аккуратно сжать рукоятки. Теперь осталось только завести защитный колпачок на корпус коннектора, и обжимка завершена.

Использование отвёртки

В случае с отверткой необходимо аккуратно вдавить контактные площадки так, чтобы расположенные под ними ножи пробили изоляцию жил и достали до проводника. Нужно проделать операцию со всеми восемью жилами. Иначе сигнала не будет вовсе или он будет работать на ограниченной скорости. После проделывание операции со всеми жилами следует вдавить защёлку в передней камере коннектора, где располагается участок кабеля с изоляцией.

Как подключить интернет розетку и коннектор: фото, видео

Во многих семьях подключается к интернету несколько устройств: без всемирной паутины мы жизни себе и не представляем, потому каждому требуется своя линия. Работают они, в основном, по беспроводному протоколу — Wi-Fi, но провод все-таки имеется, так как пока проводной интернет более стабильный, чем безпроводной. Во время ремонта все провода прячутся в стены и «интернетовские» не исключение. Их, как электрические, заводят на розетки, только другого стандарта: называют компьютерными или информационными. Они могут быть с разными разъемами, но наиболее распространенный — RJ 45. Установку и подключение можно сделать самостоятельно, но так как внешне выглядит разъем непривычно, проводов в нем больше чем два или три, да и соединение обеспечивается не пайкой и не скрутками, необходимо знать, как подключить интернет розетку а также коннектор, который в нее должен вставляться.

Содержание статьи

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

О подключении люстры можно прочесть тут.

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

  • Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.

    Компьютерная розетка RJ45 внутренняя

  • Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.

    Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке  Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Для наглядности, посмотрите видео.

Еще один популярный производитель такого оборудования —  Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Распиновка RJ-45 – цветовая схема обжима utp

Согласно спецификации EIA/TIA-568 предусмотрено несколько цветовых схем обжима сетевого кабеля витая пара (патч-корда) в коннектор RJ-45 для соединения компьютера с роутером, хабом, свичем или подключения двух компьютеров межу собой.

Сетевую вилку принято называть RJ-45, хотя правильное ее название 8P8C. А RJ (Registered Jack) – это название стандарта, описывающее конструкцию разъемного соединения вилки и розетки.

На всех представленных ниже фотографиях отображен один разделанный utp кабель, предназначенный для применения в сетях LAN (Local Area Network) и DSL (Digital Subscriber Line), с обжатыми на его концах витыми парами в вилки RJ-45.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Цветовая маркировка обжима lan кабеля витая пара по варианту B, самый распространенный вариант.

Цветовая маркировка обжима lan кабеля витая пара по варианту А.

Как видно на фото, в обоих вариантах концы lan кабеля обжимаются по одинаковой электрической схеме, только местами поменяны две витые пары. На место оранжевой витой пары обжата зеленая, а на место зеленой витой пары – оранжевая.

Витые пары utp кабеля, обжатые как по варианту А и по варианту В взаимно заменяемые. Так что можно обжимать по любому варианту цветовой схемы, какая больше нравится, на работоспособности lan сети это не отразится.

Цветовая схема обжима RJ-45 двух парного кабеля витая пара

В настоящее время в продаже появился сетевой кабель витая пара, в котором вместо традиционных четырех имеется только две витые пары. И это экономически оправдано, так как в 90% кабельных линий для Интернета используется только две витые пары.

Как видите, электрическая схема соединения выводов RJ-45 не изменилась, только вместо зеленой пары обжимается синяя.

Такой кабель витых пар по варианту B обжимаются по схеме, представленным выше на фотографии. При обжатии по варианту A, пары просто меняются местами. Вместо оранжевой пары обжимается синяя, а вместо синей – оранжевая.

Цветовая схема обжима RJ-45 компьютер — компьютер

Если надо создать локальную lan сеть из двух и более компьютеров без использования дополнительного активного оборудования (хаба, свича или роутера), например для коллективных игр, то для этого случая спецификацией EIA/TIA предусмотрена следующая разделка сетевого кабеля витых пар. Для создания сети из двух компьютеров, достаточно один такой кабель витых пар вставить в их сетевые порты.

Обратите внимание, противоположные концы lan кабеля витых пар компьютер-компьютер обжимаются по разным цветовым схемам.

Обжим витых пар RJ-45 выполняется инструментом, который называется обжимные клещи. Если клещей под руками нет, то можно воспользоваться технологией обжима витых пар без клещей.

Все приведенные выше цветовые схемы распиновки utp кабеля витых пар в настоящее время теряю актуальность. Современные сетевые карты, свичи, хабы и роутеры, благодаря поддержке технологии Auto-MDIX, автоматически определяют вариант обжатия кабеля витых пар и выполняют внутреннюю подстройку. Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар.

Цветовая схема обжима RJ-45

по стандарту PoE IEEE 802.3af и IEEE 802.3at

Стандарт PoE IEEE 802.3af предусматривает возможность передачи информационного сигнала и подачу питающего напряжения на устройство по одному кабелю витых пар, обжатым коннектором RJ-45. Это позволяет обойтись без дополнительного провода для подачи питающего напряжения.

Вне зависимости от вариантов обжатия RJ-45, с положительного вывода источника питания напряжение подается одновременно на контакты 4 и 5 (синяя пара), а отрицательного – на 7 и 8 (коричневая пара).

Как правило распиновка кабеля витых пар по стандарту PoE IEEE 802.3af применяется при создании систем видеонаблюдения, в которых используется коммутатор, например, 9-портовый PoE коммутатор ROKA R-KM-POE0801, в котором для каждого из портов предусмотрена возможность подачи через RJ-45 постоянного напряжения 12 В мощностью до 30 Вт.

Цветовая схема обжима RJ-45 4 провода для Интернета

При подключении компьютера к сети Интернет или создании локальной сети редко кто использует возможности lan кабеля витых пар полностью. Это, как правило, связано с отсутствием информации.

При передаче сигнала по витым парам кабеля категории САТ5 (скорость до 100 Мбит/с), задействованы только две пары проводов из четырех имеющихся в кабеле. Одна пара для приема сигнала, вторая для передачи, что наглядно демонстрирует приведенная электрическая схема подключения сетевой карты компьютера кабелем витых пар разъемом RJ-45 к хабу свичу или роутеру.

Как видно из схемы, каждая из двух пар lan кабеля подключена к компьютеру и хабу свичу или роутеру по трансформаторной симметричной схеме. Достоинство трансформаторной схемы заключается в подавлении наводок и помех и обеспечении высокой степени защиты от коротких замыканий и ошибок при монтаже в кабеле витых пар.

В случае возникновения необходимости прокладки дополнительной линии или при частичном повреждении пар в сетевом кабеле витых пар, есть возможность без ухудшения скорости передачи данных, увеличить число линий вдвое или отремонтировать кабель витых пар, обжав вилки RJ-45 на ранее не используемые витые пары.

Ниже приведенные цветовые схемы обжатия кабеля витых пар RJ-45 не отличаются от вышеприведенных, но на них показаны только проводники lan кабеля витых пар, которые используются для передачи информации. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации.

Цветовая схема обжима RJ-45 4 провода компьютер — хаб

Обжим витой пары, вариант B. Сигнал передается только по оранжевой и зеленой парам.

Обжим витой пары, вариант A. Сигнал передается тоже только по зеленой и оранжевой парам, но витые пары обжаты в вилке RJ-45 к другим контактам.

Цветовая схема обжима RJ-45 4 провода компьютер — компьютер

Обжим витой пары компьютер-компьютер. Сигнал передается только по зеленой и оранжевой парам.

Цветовая схема обжима RJ-45 компьютер — хаб при ремонте

Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Достаточно заново обжать вилкой RJ-45 кабель витых пар по одной из ниже приведенной цветовой схеме.

Обжим витой пары при ремонте варианта B. Оранжевая витая пара заменена коричневой, а зеленая – синей.

Обжим витой пары при ремонте варианта A. Оранжевая витая пара заменена синей, а зеленая – коричневой.

Как видите, любую неисправную витую пару можно заменить неиспользуемой, синей или коричневой.

Цветовая схема обжима RJ-45

для подключения двух компьютеров к хабу по одному кабелю.

Обжим витой пары RJ-45 для подключения двух компьютеров по одному кабелю можно выполнить по такой цветовой схеме.

Две левых вилки RJ-45 вставляются в сетевые карты двух компьютеров, а две правые RJ-45 в розетки активного оборудования. Или наоборот, так как кабель симметричный.

Цветовая схема обжима RJ-45 кабеля витой пары 4 провода


для подключения компьютера и телефона по одному кабелю

Иногда возникает потребность в дополнительной низковольтной проводке от входной двери в комнату. Например, от плинта в подъезде нужно протянуть пару для подключения стационарного телефона, запитать постоянным напряжением антенный усилитель, подать напряжение на Wi-Fi роутер или Switch, подключить дополнительную трубку домофона, установить дополнительный квартирный звонок, установить переговорное устройство с дистанционным открыванием входной двери, запитать низковольтным напряжением светодиодную ленту для подсветки прихожей и многое другое. В этом случае с успехом, возможно, использовать свободные пары в кабеле витых пар.

Внимание! Передавать по кабелю витых пар напряжение бытовой электросети 220 В категорически запрещено, так как кабель витых пар Интернет не рассчитан на такое напряжение. Это может вывести из строя компьютер.

Диаметр жил проводов сетевого кабеля витых пар составляет 0,51 мм (сечение 0,20 мм2), что позволяет пропускать по ним ток при постоянной нагрузке величиной до 1,5 А, а при кратковременной до 3 А. А если соединить параллельно по два провода, то допустимый ток увеличится в два раза, и составит уже 3 А. Таким образом, если соединить параллельно все восемь проводников кабеля витых пар, то станет возможным передавать по ним ток до 12 А!

В последнее время в продаже появился дешевый кабель витых пар со стальными жилами, покрытыми тонким слоем меди. При передаче высокочастотного сигнала на небольшое расстояние такой кабель применять вполне допустимо, хотя надежность сети будет снижена. При разделке кабеля витых пар со стальными жилами для передачи питающего напряжения необходимо учесть, что нагрузочная способность его на порядок ниже, чем у кабеля с жилами из чистой меди.

Для реализации такой возможности нужно обжать в вилке RJ-45 utp кабель по одному из вариантов А или В, не обжимая коричневую и синюю пары, и затем использовать эти свободные пары по своему усмотрению. Потребуется удлинение не используемых для Интернета проводников. Как правильно выполнить сращивание проводов Вы можете узнать из статьи «Удлинение кабеля витых пар».

Чем отличается патч-корда от кабеля витых пар

Патч-корд, или как его еще называют коммутационный шнур, предназначен для соединения между собой электронный устройств, например, компьютер с хабом, свитчем или двух компьютеров между собой в случае, если устройства в процессе эксплуатации необходимо перемещать относительно друг друга.

Для изготовления патч-корда берется кабель витых пар, жилы в котором сделаны из многожильного провода, чтобы они при частых перегибах не ломались. Для обжима такого кабеля используются специальные коннекторы RJ-45. По стандарту ANSI EIA TIA 568B.1 длина патч-корда не должна превышать пяти метров. Соединение устройств с помощью патч-корда экономически целесообразно, если они в процессе эксплуатации будут часто перемещаться относительно друг друга.

Обжим витой пары 8 жил схема цветов и пошаговая инструкция

Обжим витой пары 8 жил – то, с чем чаще всего приходится иметь дело монтажнику сетей. На базе восьмижильного медного кабеля строится большинство современных проводных ЛВС, и умение делать из него патч-корды считают основой основ сетестроительства.

Давайте вспомним, какими стандартами регламентируются правила опрессовки, а также научимся выполнять эту нехитрую операцию своими руками.

Обжатый коннектор с 8 жильным проводом

Как обжимать по стандарту TIA/EIA-568

Стандарт обжима витой пары TIA/EIA-568 используется при построении кабельных ЛВС во всем мире. Согласно ему, для восьмижильных проводов есть два способа опрессовки – прямой и перекрестный (последний еще называют кроссовым или кроссоверным). При прямом – проводники на обоих концах патч-корда располагаются в одной последовательности, то есть оба коннектора обжимаются одинаково. При перекрестном – часть проводов перекрещивается, то есть коннекторы получаются несимметричными.

Для наглядности приведем графические схемы:

Цветовая схема обжима сетевого кабеля из 8 жил

Прямой обжим витой пары 8 жил может выполняться по типу В (Т586В) или А (Т568А). Тип В мы поставили на первое место, так как он распространен у нас, а тип А в основном используют в Европе и США. Единственное различие между ними – в положении зеленых и рыжих проводников, область применения у них общая.

Мы не настаиваем, чтобы вы придерживались строго определенного способа опрессовки, к примеру, только В. Но чтобы не путаться, на первых порах желательно запомнить какой-то один из них.

Методом прямого обжатия делают патч-корды для подключения ПК к сетевым устройствам.

Схема обжимки кроссовым методом

При простой кроссоверной опрессовке на втором коннекторе меняются местами зеленые и рыжие проводки (полосатый – с полосатым, однотонный – с однотонным). Этот способ применяют в сетях Ethernet 10Base-Т, 100Base-Т или 100Base-ТХ.

Обжатие по типу Gigabit Crossover предусматривает перекрест всех восьми жил. Здесь меняются местами также голубые и коричневые провода. Способ разработан для скоростных сетей 1000Base-Т и 1000Base-ТХ.

Необходимые инструменты и материалы

Освежив в памяти информацию, как обжать витую пару из 8 жил, вспомним, чем мы будем это делать. Итак, нам понадобится:

  • Отрезок медного кабеля длиной до 100 метров.

    Сетевой кабель

  • Минимум 2 коннектора RJ45 (на один отрезок).

    Rj45

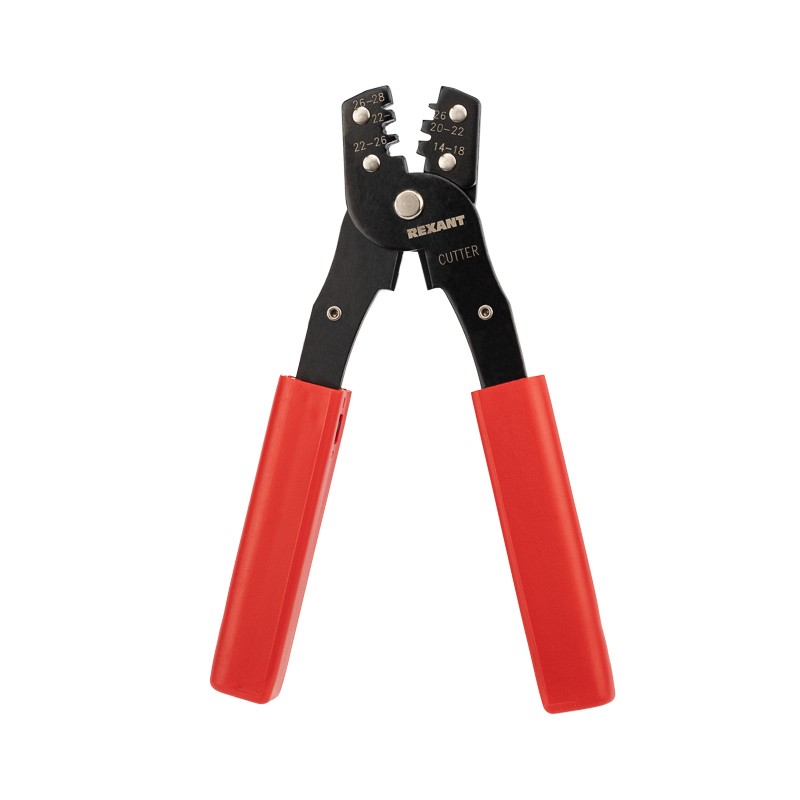

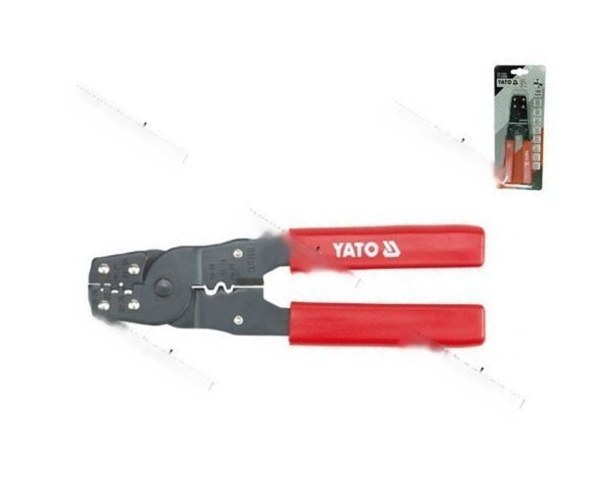

  • Кримпер (обжимные щипцы).
  • Нож для удаления изоляции – стриппер (желательно иметь, но можно обойтись без него, а использовать для тех же целей встроенное лезвие кримпера, канцелярский нож или маленькие ножницы).
  • Кабельный тестер.

Инструменты для работы с сетевым кабелем

Подготовив всё это, перейдем к практической части темы – непосредственно обжиму витой пары из 8 жил.

Методика опрессовки

  1. Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники

    Снимаем изоляцию с кабеля

  2. Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.

    Зачищенный кабель UTP

  3. Следующий этап – выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее – так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.

    Откусываем концы проводков витой пары

  4. Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) – находиться наверху.

    Обжатая витая пара

  5. Поместите коннектор в гнездо с маркировкой “8Р” и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв – потяните кабель и разъем в разные стороны.

    На следующем фото показан обжим витой пары 8 жил с помощью инструмента клещи обжимные выполняем обжим.

    Надежная опрессовка выдерживает даже значительное усилие. Не забываете делать это всегда, так как плохо присоединенный разъем может оторваться и застрять в гнезде устройства, если шнур неосторожно заденут ногой.

    Опрессовываем кабель

  6. После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек – в кабеле короткое замыкание или провод перекрещен.

    Кабельный тестер

Заключение

Разобравшись, как обжимать витую пару из 8 жил, вам не будет трудно опрессовать четырехжильный сетевой кабель или телефонный шнур из двух, шести и более проводов, ведь там применяется эта же самая методика. Впрочем, об этом мы как раз собирались рассказать в следующих статьях.

Схема обжима («распиновка») витой пары

Cуществует ряд взаимозаменяемых названий, употребляющихся при обжиме витой пары, таких как «распиновка», «разводка», «распайка» кабеля. Все эти слова — профессиональный жаргон, подразумевающий под собой слово «схема», где обозначается описание взаимного расположения каждого контакта разъема, или порядок расположения контактов в схеме. Процесс распиновки и обжима сетевого кабеля зависит от того, сколько витых пар в нем находится. Например, телефонный кабель обжимается коннекторами RJ-11 или RJ-12, а уже стандартный кабель «витая пара» для построения компьютеных сетей, обжимается коннекторами RJ-45.

Коннектор RJ-45 для витой пары FTP STP SSTP и коннектор RJ-45 для UTP:

Схемы обжима витой пары для разъемов RJ-45 различаются в зависимости от назначения соединительной линии, технологии и стандарта передачи данных. Может потребоваться как прямая, так и обратная (или перекрестная, т.н. кросс-линковая) обжимка патчкорда.

В локальных вычислительных сетях Ethernet, использующих кабель «витая пара» или UTP, схемы вида 568А и 568В наиболее популярные в соответствии с телекоммуникационными стандартами кабельных систем коммерческих зданий. Схемы ставшие стандартом разработаны таким образом, чтобы свести к минимуму взаимные наводки в парах, поэтому при конфигурировании высоконагрузочных сетей используют именно эти схемы.

 Схема обжима 4-х парного кабеля:

Схема обжима 2-х парного кабеля (цвет пар может быть разным в зависимости от производителя кабеля):

Если вы соединяете компьютеры между собой напрямую через гигабитные сетевые карты используйте схему Gigabit Crossover:

Gigabit Crossover:

Порядок действий по обжимке кабеля витая пара

  1. Расплести проводники и упорядочить их согласно выбранной схемы.
  2. Выровнять и распрямить концы проводников, а после — обрезать, оставив от оболочки кабеля примерно 12.5 мм.
  3. Защищать сами проводники не надо!
  4. Зажимая оболочку кабеля одной рукой, другой аккуратно оденьте на кабель коннектор, держа его защелкой вниз и следя, чтобы проводники зашли в коннектор до упора и не перепутались, а оболочка кабеля вошла в корпус. Вот так должен выглядеть коннектор перед завершающим этапом:
  5. Поместите коннектор с расположенными в нем проводниками в клещи, затем плавно, но сильно произведите обжим витой пары. Второй коннектор обжимается по той же схеме что и первый, однако некоторых случаях (например при соединении активного сетевого оборудования или двух компьютеров без использования свитча) Вам может потребоваться обратная или cross-over схема обжима. В этом случае для второго коннектора используйте схему T568A.

Рекомендации по обжиму кабеля

При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм, поэтому желательно использовать специальные клещи, в которых есть ножи с ограничителями. Не нужно, так же, снимать изоляцию с каждого из проводов.

При прокладке экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб приводит к разрушению экрана, что влечет уменьшение сопротивляемости наводкам. Дренажный провод должен быть соединен с экраном разъема.

При прокладке витой пары должна выдерживаться заданная кривизна в местах изгиба. Превышение может привести к уменьшению сопротивляемости наводкам или к разрушению кабеля.

Обжим витой пары: схема обжима, инструменты, правила и порядок

Витую пару необходимо обжимать правильно, иначе интернет-канал может получиться неустойчивым к помехам. При большой длине кабеля устройства могут не «увидеть» друг друга либо возникнут значительные потери данных, что недопустимо для нормального функционирования локальной сети или интернета.

Наиболее чувствительным соединением является POE, когда с пакетами данных адресату передаётся и питающая электрическая энергия. Для предотвращения перекрестных помех кабели располагаются один относительно другого и скручиваются с чётко высчитанным шагом.

Сведения о витой паре

Витая пара – кабель, состоящий из скрученных по парам жил с малым количеством витков на единицу длины. Обычно 2 или 4 пары проводников. Скручиваются они для минимизации влияния внешнего электромагнитного поля. В кабелях UTP 5-й серии провода в парах свиваются с различным шагом. Широкое применения кабель нашёл при монтаже компьютерных сетей – исполняет роль среды для передачи информации на небольшие расстояния благодаря невысокой себестоимости и простоте в монтаже.

По способу монтажа кабель разделяют на модели для внутренней и внешней прокладки. Первые надёжно защищены от воздействия атмосферных явлений и факторов (влага, солнце), механических повреждений. Последние помещены в защищённую от внешней среды оболочку, которая может быть огнеупорной.

Большинство кабелей для массового производства состоят из 2-х или 4-х пар медных проводников, помещённых в несколько оболочек:

  • защитная плёнка;
  • фольга;
  • дренажный провод;
  • внешняя, изготовленная их полимерных материалов. На неё наносится маркировка длины, данные о производителе.

Специализированная продукция может иметь до 1000 жил.

Бывают кабели одно- и многожильными, с экранирующей оболочкой и без неё. Разделяются на 10 категорий, отличающихся максимальной пропускной способностью, строением, сферой применения. Наиболее распространена витая пара категории Cat.5e.

Распиновка, схемы, виды обжима

Существует два способа обжимки витой пары, выбор которой зависит от коммутируемых устройств:

  • прямой обжим используется для соединения ноутбука или компьютера с сетевым оборудованием;
  • перекрёстный (кроссовый)– применяется для коммутации однотипного оборудования – сетевых плат ПК, двух хабов либо маршрутизаторов.

Различают два стандарта обжима, отличающихся схемой расположения проводников. EIA/TIA-568A предусматривает следующее зеркальное чередование жил в коннекторе:

  • бело-зелёная;
  • зелёная;
  • бело-оранжевая;
  • синяя;
  • бело-синяя;
  • оранжевая;
  • бело-коричневая;
  • коричневая.

В спецификации наиболее распространённого стандарта EIA/TIA-568В следующее расположение жил:

  • бело-оранжевая;
  • оранжевая;
  • бело-зелёная;
  • синяя;
  • бело-синяя;
  • зелёная;
  • бело-коричневая;
  • коричневая.

В сетях со скоростью до 100 Мбит/с для обмена данными применяется лишь 4 жилы, остальные 4 жилы не задействованы. Они нужны для построения гигабитных сетей.

При кроссовом обжиме один конец обжимается по схеме EIA/TIA-568A, второй – по стандарту EIA/TIA-568B.

Современное оборудование способно автоматически переставлять пары местами, поэтому кроссовый обжим актуальность утратил.

Необходимый инструмент и порядок обжима

Для обжима необходимы:

  • витая пара;
  • 2 коннектора или джека RJ-45, он же 8P8C;
  • кримпер или обжимные клещи.

Коннекторы могут быть монолитными или двухкомпонентными. Вставка в теории должна облегчить сборку проводников в джек.

Перезвоните мне

Оставьте свои контактные данные и наш менеджер свяжется с вами в течение рабочего дня

Классическая витая пара состоит из 8 жил, скрученных попарно. Экономный 4-жильный вариант кабеля актуален для монтажа 100-мегабитных компьютерных сетей. В нём отсутствуют синяя и чёрная пары проводников. Порядок действий в обоих случаях одинаковый. Разве с кабелем подешевле меньше хлопот с вставлением жил в коннектор (им свойственно выпадать оттуда из-за неаккуратных движений и неопытности).

  1. При помощи зоны для зачистки кабеля кримпера снимите внешнюю защитную оболочку длиной 25-30 мм.
  2. Расплетите и выстройте все жилы в ряд в соответствии со схемой обжима.
  3. Обрежьте их, оставив около 15 мм при помощи зоны для обрезки проводов на обжимных клещах.
  4. Вставьте проводники в места контактов коннектора в соответствии с выбранной схемой обжима до упора.

На коннектор смотрите со стороны контактов.

При этом внешняя оболочка должна входить в посадочное место, где она зафиксируется в процессе обжима. Если этого не сделать, в процессе эксплуатации, особенно если кабель часто отсоединяется или ноутбук с ним перемещается по квартире, проводники могут быстро повредиться механически.

На рисунке показан вариант правильного монтажа (A) и неправильного (B). Во втором случае жилы следует вытащить из коннектора и подрезать ещё.

  1. Проверьте правильность размещения проводов (расцветку, чтобы они доходили до упора) и поместите коннектор в соответствующее гнездо инструмента.
  1. Сжимайте рукоятки кримпера до характерного щелчка.

Аналогичным образом обжимайте второй конец провода.

Во время обжимки кримпер вдавливает контактные ножки коннектора глубже в корпус. В процессе они снимают изоляцию проводников и контактируют с каждым из них. Также вдавливается и полимерный фиксатор кабеля.

Сетевой кабель можно успешно обжать без кримпера, например, прямой отвёрткой, ножом или иным тонким металлическим предметом.

При использовании коннектора со вставкой жилы помещаются в неё, а затем в корпус коннектора. Решение должно облегчить обжим сетевого кабеля неопытным пользователям.

Проверка

При помощи тестера витой пары проверяется правильность обжимки и целостность сетевого кабеля. Самый простой образец представлен парой блоков: главный и удалённый. Они включают в себя:

  • 8 светодиодов – индикаторов, сообщающих о прозваниваемый в данный момент проводнике;
  • заземляющий провод;
  • разъём RJ-45.

Главное устройство (master) оснащается клавишей включения.

Работает тестер следующим образом:

  1. Вставьте обжатый коннектор в разъём задающего устройства (master).
  2. Второй коннектор поместите в разъём ответного блока тестера (slave).
  3. Включайте прибор и наблюдайте за показаниями устройства.

Мигающие светодиоды на каждом блоке свидетельствуют об отсутствии проблем. Отсутствие свечения на какой-либо паре (парах) свидетельствует о проблеме: сломана жила, кабель плохо обжат – нет надёжного контакта. В последнем случае необходимо визуально осмотреть коннекторы, чтобы определить виновника. Его обрезают и пережимают заново.

При построении иерархической локальной сети дешёвый тестер не спасёт, потребуется многофункциональный специализированный прибор. Такие тестеры позволяют оценивать скорость сети, параметры питания POE, проверять работу оборудования по поддерживаемым протоколам.

Выводы

Правильная обжимка витой пары – залог качественного функционирования сети или интернета. Осуществляется она за пару минут при помощи специального инструмента – кримпера. Дома он есть не у каждого, поэтому можно обойтись и отвёрткой или иным металлическим предметом, предварительно позаботившись о запасных коннекторах. Проверяется качество обжимки самым дешёвым тестером витой пары.

Специально для вас — 14 дней пробного периода
и скидка на подписку ivi 10%

Ваш код

provayder2020

Скидка предоставляется на 30 дней подписки ivi в течение 6 месяцев при условии непрерывного продления подписки
(автосписание). На момент активации кода у Пользователя не должно быть действующей подписки, Пользователь
не должен быть участником других акций в отношении подписки в предыдущие 180 дней. Для активации кода необходимо
указать данные банковской карты Пользователя. Условия акции установлены в Пользовательском соглашении сервиса ivi
(www.ivi.ru/info/agreement) и Правилах использования сертификатов (www.ivi.ru/info/certificate).
Возрастная категория сервиса ivi — 18+

Проверьте свой адрес

Узнайте какие интернет-провайдеры обслуживают ваш дом

Лучшие обзоры обжимных устройств RJ45 — Лучшие обжимные инструменты для Ethernet 2021 года

Неважно, являетесь ли вы ИТ-специалистом, который ежедневно занимается сетевыми кабелями и разъемами, или просто домашним пользователем, который новичок в сети Ethernet, вам следует приобрести лучший инструмент для обжима Ethernet. Это портативное оборудование соединяет два разных металлических элемента (разъем RJ и сетевой кабель ), чтобы удерживать их вместе для установления подключения к Интернету.

Лучший инструмент для обжима проводов способен работать с разъемами RJ11, RJ12, RJ45, а также кабелями Ethernet Cat5, Cat5e, Cat6, Cat7 и Cat7e.Сегодня я рассмотрю некоторые из наиболее востребованных устройств для обжима сетевых кабелей, а также покажу основные моменты, необходимые для покупки лучшего инструмента для обжима RJ45.

Лучший обжимной инструмент для RJ45

1) Обжимной инструмент TRENDnet TC-CT68 RJ11, RJ12 и RJ45

Это лучший обжимной станок RJ45 от TRENDnet, который также может работать с разъемами RJ11 и RJ12 с 6- и 8-позиционными модульными вилками. Этот инструмент «три в одном» может обжимать, зачищать и разрезать кабели Ethernet типов , таких как Cat5, Cat5e, Cat6 и Cat7. Этот инструмент для обжима сетевого кабеля весит всего 0,7 фунта, он исключительно портативен и удобен в переноске.

Преимущества обжимного устройства для Ethernet TRENDnet TC-CT68:

  • Это инструмент «три в одном», поэтому вам не нужно покупать резак и съемник по отдельности.
  • Изготовлен из чистой нержавеющей стали, что означает, что он долговечен для более продолжительного и ежедневного использования.
  • Сменные лезвия делают конструкцию более прочной и красивой.
  • Резиновая накладка на рукоятке обеспечивает удобную и надежную переноску инструмента.
  • Благодаря храповому механизму и доступной цене даже новички могут без проблем пользоваться им.

Минусы

  • Выравнивание лезвия может затруднить зачистку или резку, особенно для новичков.
  • Размер не подходит для карманов, поэтому вам нужно носить его в сумке для инструментов во время путешествий.

Всего

Благодаря множеству функций, совместимости практически со всеми видами сетевых кабелей и разъемов и доступной цене; Таким образом, TC-CT68 от TRENDnet является одним из лучших обжимных устройств для RJ45 на сегодняшний день.


2) Инструмент с трещоткой Klein Tools VDV226-011-SEN

Компания Klein Tools разработала VDV226-011-SEN, храповое оборудование для обжима, зачистки и обрезки модульных разъемов и сетевых кабелей. Материал из нержавеющей стали с покрытием из черного оксида придает ему прочный вид и делает его долговечным в течение многих лет.

Преимущества обжима VDV226-011-SEN Klein RJ45:

  • Благодаря эргономичной конструкции ручки с ней легко работать и она обеспечивает отличную безопасность при обжиме.
  • Храповой механизм помогает сэкономить за счет покупки дополнительных инструментов для зачистки и резки. Кроме того, это упрощает отсоединение после успешного обжима модульного штекерного разъема.
  • После использования вы можете удобно хранить его благодаря функции блокировки.
  • Это поможет вам получить безопасную и надежную установку для ваших данных и голосовых приложений.
  • Работает как с плоским, так и с круглым кабелем Ethernet.

Минусы

  • Вы можете порезать провод, если не будете использовать его с особой осторожностью, все из-за его прочного и расцепляющего храпового механизма.
  • Цена

  • находится в среднем диапазоне, поэтому я боюсь, что новички пропустят этот инструмент при покупке.

Всего

Обжимной станок Klein RJ45 — это безопасное, простое в эксплуатации, быстродействующее и долговечное оборудование средней ценовой категории. Если вы профессиональный пользователь, то это достойный продукт, который стоит иметь в своем арсенале.


3) Platinum Tools EZ-RJPRO Clamshell HD Обжимной инструмент

Этот обжимной станок HD Ethernet от Platinum Tools разработан для многократного обеспечения надежной, стабильной и безопасной работы.Храповик с удобной рукояткой дает пользователю безопасный и качественный портативный инструмент.

Преимущества сетевого обжимного устройства EZ-RJPRO Platinum Tools:

  • Этот инструмент идеально подходит для толстых, больших и прочных кабелей Ethernet и телефонных кабелей. Он помечен лазером, чтобы легко пометить последовательность проводов Ethernet.
  • Он работает с разъемами RJ11, RJ12 и RJ45, а также с модульными вилками и признан лучшим обжимным устройством Cat6 на рынке.
  • Встроенный съемник и резак экономят ваши деньги и обеспечивают удобство одновременной резки, снятия изоляции и обжима.
  • Он обеспечивает контакт поверхности с поверхностью, что гарантирует, что вам не придется столкнуться с ненадежным подключением или потерей разъемов RJ45.
  • Конструкция рамы с нулевым изгибом и опорой разъема 3600 помогает сохранять крутящий момент, обеспечивая удобство использования.

Минусы

  • Модульный штекер не отключается автоматически после обжима. Это может вызвать трудности у новичков при работе с разъемами RJ45.
  • Стоимость немного завышена.

Всего

Обжимной станок RJ45 от Platinum Tools может работать с множеством модульных вилок с различными положениями, а также с различными типами плоских и круглых кабелей Ethernet . Я получил этот инструмент для работы и никогда не разочаровывался в нем до сегодняшнего дня.


4) Сетевой комплект UbiGear — обжимной инструмент Cat5

Хотя это оборудование от UbiGear может работать с любым типом кабеля Ethernet, пользователи оценили его как лучший обжимной инструмент категории 5 на рынке. В этот набор инструментов входят один инструмент для обжима кабеля, один тестер, один инструмент для зачистки и упаковка из 100 разъемов RJ45.

Преимущества обжимного инструмента UbiGear Cat5:

  • Помогает зачистить или обжать любой сетевой кабель, подключенный к модульному штекеру или разъему RJ45.
  • Бесплатные инструменты, такие как тестер и резак, помогают сэкономить деньги.
  • Кожаный защитный футляр обеспечивает дополнительную безопасность во время опрессовки или снятия изоляции.
  • Он доступен по более низкой цене по сравнению с другими стандартными обжимными устройствами для RJ45, поэтому новичкам понравится этот инструмент.
  • Годовая гарантия компании гарантирует беспроблемную покупку.

Минусы

  • Батарейки для тестера необходимо покупать отдельно. Было бы хорошо, если бы она входила в комплект.
  • В комплект не входит резак, поэтому вам нужно будет искать только один дополнительный инструмент на рынке.
  • Из-за дешевой цены, долговечность может быть не такой эффективной, как у других ведущих обжимных устройств RJ45.

Всего

Если вы новичок и ищете дешевый инструмент для обжима RJ45, то вы можете выбрать инструмент для обжима UbiGear как хороший вариант.Однако помните о прочности, надежности и долговечности продукта.


5) Профессиональный инструмент для обжима RJ45 для тяжелых условий эксплуатации

Сверхмощный обжимной пресс от Platinum Connector обеспечит вам надежное и безопасное сетевое соединение Ethernet для различных приложений. Он может работать с любым типом телефонного кабеля или кабеля Ethernet, а также может обжимать несколько типов разъемов, таких как RJ11, RJ12, RJ45 и другие модульные вилки.

Преимущества обжима для тяжелых условий эксплуатации RJ45 от Platinum Connector:

  • Конструкция из нержавеющей стали обеспечивает исключительно надежную работу.
  • Отделка черной оксидной пленкой делает его устойчивым к ржавчине и коррозии.
  • Предохранитель обеспечивает дополнительную безопасность при обжиме, зачистке или обрезке проволоки и модульных вилок.
  • Простота использования благодаря нескользящей рукоятке делает этот инструмент более удобным.
  • 90-дневная гарантия возврата денег от производителя помогает сделать покупку без лишних хлопот за такие деньги.

Минусы

  • Несмотря на то, что он хорош, как и любое другое высококлассное оборудование, профессионалы могут счесть его слишком простым в обращении.
  • Цена слишком высока для новичков, чтобы рискнуть.

Всего

Превосходное качество сборки, гарантия возврата денег и длительная стабильность помогают обжимному устройству RJ45 от Platinum Connector постепенно становиться наиболее популярным инструментом для работы в сети.


Как купить лучший обжимной инструмент для Ethernet?

Перед покупкой устройства для обжима сетевого кабеля для личного или профессионального использования проверьте следующие важные функции.

1) Качество дизайна

Если вам нужен обжимной станок для Ethernet для профессионального применения, где он будет нужен ежедневно и в течение длительного времени, тогда вам следует выбрать инструмент из нержавеющей стали. Это может стоить вам дороже, но они прослужат дольше из-за их прочной конструкции. Но если вам нужен обжимной инструмент для периодического использования, вы можете выбрать более дешевые инструменты для сборки из волокна или пластика.

2) Размер

Здесь размер не является мерой ширины и высоты.Но обжимной пресс, который вы покупаете, должен иметь возможность соединять 4-, 6- и даже 8-позиционные модульные разъемы.

3) Захват

Проверьте, какой тип держателя имеет инструмент на рукоятке. Не используйте пластиковую ручку, так как через несколько промежутков времени она может стать гладкой и скользкой.

4) Гарантия

Хотя вам может не потребоваться замена или возврат средств за обжим, в случае, если у вас есть дефект, гарантия производителя может помочь.Так что проверьте, есть ли у продукта гарантийный срок. Покупайте только оригинальный обжимной пресс RJ45 с хорошей гарантией.

5) Цена

Это зависит от вашего общего бюджета. Если вы настраиваете новую индивидуальную сеть и на какое-то время хотите получить лучший инструмент для обжима, вы можете выбрать более дешевые варианты. Но если вы ищете инструмент с соотношением цены и качества, тогда выбирайте фирменные обжимные устройства, стоимость которых может превышать 100 долларов.

6) Согласованность

Обжимной инструмент, который вы покупаете, должен обеспечивать более длительный срок службы, и то есть стабильно. Он должен обеспечивать надежную работу с различными типами кабелей и разъемов при повторяющихся операциях. Неважно, сколько раз вы используете инструмент в течение дня, он всегда должен обеспечивать максимальную производительность. В противном случае у вас получится неисправное соединение и, возможно, придется повторить процесс опрессовки с отходами разъемов.

7) Дополнительные функции

Совместимость с различными типами разъемов и сетевых кабелей является обязательным условием для качественного обжимного инструмента.Если вы имеете дело только с разъемами RJ45, вы можете выбрать специализированный обжимной пресс для RJ45. Но наличие дополнительных функций дает вам преимущество перед вашим выбором. Многие бренды создают инструменты «три в одном» (кримпер + стриппер + резак), которые очень помогают профессионалам, избавляя их от необходимости покупать дополнительное оборудование. Кроме того, если машина имеет конструкцию с храповым механизмом, в которой секции обжима и резки закрываются автоматически после успешной операции обжима Ethernet, тогда это золото!

Люди тоже спрашивают

Давайте взглянем на несколько часто задаваемых вопросов по этой теме.

Можно ли обжать RJ45 без инструмента?

Да, есть способы обжать RJ45 без инструмента с помощью канцелярского ножа или ножниц.

Все ли обжимные устройства RJ45 одинаковы?

Они могут различаться по качеству, но функции остаются неизменными.

Могу ли я использовать RJ45 вместо Cat6?

Да, можно.

Что можно использовать вместо обжимного инструмента?

Можно использовать плоскогубцы.

Что такое хороший обжимной станок для RJ45?

Кримпер TRENDnet довольно популярен, и мы думаем, что ему можно доверять.

RJ45 — это то же самое, что и Ethernet?

Да. Кабели Ethernet имеют на концах разъемы RJ45.

Можно ли преобразовать RJ45 в RJ11?

Нет, это разные разъемы и нет преобразователя, который помог бы преобразовать RJ45 в RJ11.

Заключение

Обжимной инструмент для Ethernet — это портативное, доступное и полезное оборудование, особенно для профессионалов, которые ежедневно имеют дело с проводами. Я рассмотрел лучшие обзоры обжимных устройств RJ45 и руководство по покупке, чтобы получить идеальный обжимной инструмент для Ethernet.Надеюсь, вам понравилось, и вы поделитесь им со своими друзьями.

Какой обжимной станок вы предпочтете для своих нужд? И как вы будете использовать это в своей работе? Не стесняйтесь делиться своими мыслями и опытом в разделе комментариев ниже.

3 лучших обжима RJ45 в 2021 году (для согласованных и надежных соединений)

Примечание. Этот пост может содержать партнерские ссылки. Это означает, что мы можем бесплатно для вас заработать небольшую комиссию за соответствующие покупки.

Обновлено 5 марта 2021 г.

Обжимные инструменты, которые чаще всего использовались в компьютерной индустрии, также когда-то были распространены среди технических специалистов по телефону. Они работают, сгибая один или два куска металла, чтобы сформировать изгиб, который затем скрепляет детали.

Сетевые кабели обжимаются путем помещения проводов в обжимной пресс, затем в разъем, затем сжимают две части так, чтобы они плотно прижались друг к другу. Современные обжимные инструменты используются для различных соединений и должны быть частью набора каждого электрика.

Существует три основных типа подключения RJ: RJ22, RJ11 / RJ12 и RJ45. Из них 8-контактный разъем RJ45 наиболее часто используется для передачи данных и сетевых подключений.

Обжимной станок best RJ45 должен быть высокого качества, простым в использовании и иметь хорошее выравнивание, чтобы каждое соединение было чистым и стабильным. Каждый из следующих обжимных устройств разработан для соединений RJ45, но также может обрабатывать другие типы соединений для максимальной универсальности.

TOP PICK:

Platinum Tools Инструмент для обжима EZ-RJPRO HD

Platinum Tools позволяет избежать ошибок при обжиме с помощью EZ-RJPRO HD. Совместимый с системой разъемов EZ, а также со стандартными модульными разъемами, за исключением AMP, этот инструмент разработан, чтобы быть единственным, что вам понадобится.

Он сконструирован с использованием запатентованной системы «обжима и обрезки», которая гарантирует, что каждое соединение будет чистым и заподлицо. Он также хорошо работает с проводами большего сечения и толстой изоляцией.

Наконец, храповая, стабильная платформа с высоким рычагом включает в себя опору разъема на 360 градусов со стальной головкой в ​​сборе, что дает ей возможность создавать однородные заделки по стандарту FCC при каждом использовании.

Нажмите, чтобы увеличить

Многие пользователи утверждали, что это лучший обжимной инструмент для своего ценового диапазона, и сразу же рекомендуют его другим.Они комментируют прочную металлическую конструкцию и простоту использования, а тот факт, что режет провода и обжимает , означает, что провода могут быть полностью пропущены, что позволяет вам убедиться, что они находятся в надлежащем порядке. Поскольку это универсальный и качественный инструмент, многие пользователи рекламируют его как идеальный инструмент для начинающих.

Некоторые сообщили, что инструмент прибыл с дефектом штампа, который вызывает проблемы со центровкой. Это, в свою очередь, предотвратит правильное обжатие контактов 7 и 8. Platinum Tools подтвердила, что в двух производственных циклах общим количеством 6000 обжимных устройств не удалось пройти закалку.

Хотя большинство из них было поймано, на рынок выпало три партии (270 обжимных машин). Компания заменяет их по мере их появления, поэтому обязательно уведомите их и предоставьте фотографии, если вы считаете, что у вас есть один из этих неисправных инструментов, и они исправят ситуацию.

>> Проверить текущую цену

<<

RUNNERS-UP:

Klein Tools VDV226-011-SEN Модульный инструмент для обжима с храповым механизмом

VDV226-011-SEN — это универсальный инструмент, который позволяет резать, легко зачищайте и обжимайте как STP / UTP, так и плоские сатиновые кабели с парными проводниками. Прецизионно отшлифованные обжимные матрицы из углеродистой стали дополняются предохранительным механизмом с храповым механизмом и защитным кожухом для обеспечения максимального качества и безопасности.

Владельцы VDV226-011-SEN обнаружили, что качество выше, чем у многих аналогичных обжимных машин (как в случае с большей частью линейки Klein Tools). Они отмечают, что он отлично работает для обжима RJ45, и, хотя у него могут возникнуть проблемы с зарезкой некоторых меньших проводов Cat5e, проблем с завершением соединений Cat5 и Cat6 не было.

Несколько пользователей также отметили, что инструмент меньше ожидаемого , что упрощает его использование, если у вас меньшие руки или более слабый захват. Некоторые пользователи жаловались, что инструмент режет слишком глубоко при зачистке Cat5, 5e и 6; вызывая незначительное повреждение провода.

Кроме того, как и в случае со многими другими инструментами на рынке, легко получить подделку в Китае, если вы не совершаете покупку через сайт с хорошей репутацией. Китайские версии, как правило, имеют незакрепленные матрицы, и при использовании в качестве обжимного инструмента для RJ45 они почти всегда испытывают трудности с разрезанием 7 и 8 контактов.

>> Проверить текущую цену

<<

TRENDnet TC-CT68 Обжимной инструмент

Компания TRENDnet создала инструмент, специально разработанный для 6- и 8-позиционных модульных вилок. Цельностальная конструкция компактна с удобными ручками для более приятного использования.

Идеально подходит для работы с разъемами RJ45 и RJ11 / RJ12, инструмент может с легкостью обжимать, разрезать и зачищать плоские кабели. Зачистка круглых кабелей Cat5 / 6 также возможна благодаря регулируемой глубине пропила .

Хотя пользователи много положительно отзывались о TC-CT68, одним из самых больших их комментариев была низкая стоимость. Качество приближается к качеству многих более дорогих инструментов, и владельцы отметили, что он идеально подходит для заделки разъемов RJ45.

Многие профессиональные пользователи утверждают, что этот инструмент подходит как для домашнего, так и для промышленного использования без потери качества.

Одна из основных претензий к TC-CT68 связана с храповым механизмом при хранении инструмента.Ручку нужно сжимать медленно до щелчка, так как при полном ее закрытии она откроется.

Другая распространенная жалоба заключается в том, что при снятии изоляции можно легко порезать кабели Cat5 / 6, если вы не будете осторожны. Наконец, разрезы не всегда делаются чисто, и пользователи часто полностью игнорируют эту функцию.

>> Проверить текущую цену

<<

Типы Распиновка — Cat 5, 5e, 6, 6a, 7, 8 »Примечания к электронике

Для передачи Ethernet используются различные кабели: в настоящее время распространены типы кабелей Cat 5, 5e, Cat 6, 6a, 7 и Cat 8, а разъем RJ45 широко используется


Ethernet IEEE 802.3 Включает:
Ethernet — введение
Стандарты
Структура кадра данных Ethernet
100 Мбит / с Fast Ethernet
Гигабитный Ethernet, 1GE
10 Gigabit Ethernet, 10GE
Однопарный Ethernet, SPE
Кабели Ethernet
Как купить кабели Ethernet
Маршрутизаторы, концентраторы, коммутаторы — отличия
Коммутатор Ethernet
Как купить лучший коммутатор Ethernet
Промышленный коммутатор Ethernet
Питание через Ethernet, PoE
Разветвитель Ethernet
Операторский Ethernet
Страница покупок продуктов Ethernet


Есть много кабелей Ethernet, которые можно купить. Часто эти кабели бесплатно поставляются с оборудованием, которое так или иначе использует подключение к сети Ethernet.

Существует несколько различных разновидностей кабеля Ethernet, которые можно получить: вариации скорости, перекрестные кабели, Cat 5, Cat 5e, Cat6, Cat 6a, Cat 7 и т. Д.

Обычно покупаются кабели Ethernet, и нет особой необходимости разбираться в том, что находится внутри или на разъемах, хотя в некоторых случаях это может быть как интересным, так и полезным. Даже в этом случае полезно знать различные типы кабелей Ethernet и максимальную длину, которую следует использовать.

Обычно используемые сетевые кабели: Cat 5, Cat 5e, Cat 6, Cat 6a, Cat7 имеют разные уровни производительности, и поэтому необходимо купить или выбрать правильный кабель для правильного применения.

Эти сетевые кабели используются для подключения различных сетевых элементов от коммутаторов Ethernet и маршрутизаторов Ethernet к компьютерам, серверам и другим сетевым элементам — при наличии интерфейса Ethernet их можно подключить с помощью кабелей Ethernet.

Стандартный кабель Ethernet, поставляемый со многими компьютерами, маршрутизаторами и т. Д.

Основные сведения о кабеле Ethernet

Кабели Ethernet для подключения в большинстве офисных и домашних сред основаны на витых парах проводов в одном кабеле — все категории Cat 5, Cat 6 и Cat 7 использовали этот формат.Скручивание проводов вместе позволяет токам уравновешиваться, то есть в одном проводе ток движется в одном направлении, а в другом проводе пары ток идет в другом, что позволяет нейтрализовать общие поля вокруг витой пары.

Таким образом, данные могут передаваться на значительную длину без чрезмерных мер предосторожности.

Поскольку в одном сетевом кабеле содержится несколько витых пар, количество витков на единицу длины должно быть различным для каждой пары — скорость основана на простых числах, так что никакие два витка никогда не совпадают.Это снижает перекрестные помехи внутри кабеля.

Кабели Ethernet доступны различной длины в виде соединительных кабелей, или сам кабель доступен для встраивания в системы, здания и т. Д. Затем можно выполнить заделку на требуемый разъем с помощью обжимного инструмента. Эти сетевые кабели доступны разной длины — доступны длинные кабели Ethernet, одни из самых длинных — до 75 метров.

Ранние сетевые кабели были неэкранированными, но более поздние были экранированы для повышения производительности.Например, неэкранированная витая пара (UTP) может быть подходящей для короткого пути между компьютером и маршрутизатором, но экранированный фольгой кабель FTP лучше всего подходит для более длинных участков или там, где кабель проходит через области с высоким электрическим шумом.

Плоский кабель Ethernet и разъем

Существуют различные методы экранирования кабелей Ethernet. Наиболее распространенным является размещение экрана вокруг каждой витой пары. Это не только обеспечивает экранирование кабеля снаружи, но также снижает перекрестные помехи между внутренними витыми парами.Производители могут дополнительно улучшить характеристики, разместив экранирование вокруг всех проводов кабеля непосредственно под оболочкой кабеля. Для обозначения различных типов экранирования используются разные коды:

  • U / UTP — неэкранированный кабель, неэкранированные витые пары
  • F / UTP — Кабель с фольгой, неэкранированные витые пары
  • U / FTP — Неэкранированный кабель, витые пары с фольгированным экраном
  • S / FTP — кабель с экранированной оплеткой, витые пары с фольгированным экраном

Где: TP = витая пара, U = неэкранированная, F = экранированная фольгой, S = экранирующая оплетка.

Еще одно различие между кабелями Ethernet, будь то Cat 5, Cat 5e, Cat 6, Cat 6e или Cat 7, может заключаться в том, используются ли в кабеле одножильные или многожильные провода. Как следует из описания, в одножильном кабеле используется один кусок меди в качестве электрического проводника в каждом проводе кабеля, в то время как в многожильном проводе используется серия медных жил, скрученных вместе. Хотя при покупке патч-кабеля это может быть необязательно, но при установке длинного кабеля это может быть важно, поскольку каждый тип немного больше подходит для разных приложений.

  • Многожильный кабель: Этот тип провода более гибкий и больше подходит для кабелей Ethernet, где кабель можно перемещать — часто это идея для коммутационных выводов на столах или общих подключений к ПК и т. Д., Где некоторое движение может быть необходимо и ожидаемо.
  • Сплошной кабель: Сплошной кабель не такой гибкий, как многожильный, но он также более прочный. Это делает его лучшим для использования в стационарных установках, таких как прокладка кабелей под полом, встраивание в стены и т.п.

Категории кабелей Ethernet

Доступно множество различных кабелей для Ethernet и других телекоммуникационных и сетевых приложений. Эти сетевые кабели, описанные по разным категориям, например Кабели Cat 5, Cat-6 и т. Д., Которые часто признаются TIA (ассоциация телекоммуникационной промышленности), и их краткое изложение приводится ниже:

  • Cat-1: Это не признано TIA / EIA. Это форма проводки, которая используется для стандартной телефонной (POTS) проводки или для ISDN.
  • Cat-2: Это не признано TIA / EIA. Это была форма проводки, которая использовалась для сетей Token Ring со скоростью 4 Мбит / с.
  • Cat-3: Этот кабель определен в TIA / EIA-568-B. Он используется для сетей передачи данных с частотами до 16 МГц. Он был популярен для использования в сетях Ethernet 10 Мбит / с (100Base-T), но теперь его заменили кабелем Cat-5.
  • Cat-4: Этот кабель не признан TIA / EIA. Однако его можно использовать в сетях с частотами до 20 МГц.Он часто использовался в сетях Token Ring со скоростью 16 Мбит / с.
  • Cat-5: Это не признано TIA / EIA. Это сетевой кабель, который широко используется для сетей 100Base-T и 1000Base-T, поскольку он обеспечивает производительность, позволяющую передавать данные на скорости 100 Мбит / с и немного выше (125 МГц для 1000Base-T) Ethernet. Кабель Cat 5 заменил версию Cat 3 и на несколько лет стал стандартом для кабелей Ethernet. Кабель Cat 5 теперь устарел и поэтому не рекомендуется для новых установок. В кабеле

    категории 5 используются витые пары для предотвращения внутренних перекрестных помех, XT, а также перекрестных помех с внешними проводами, AXT.

    Кабель категории 5, хотя и не стандартизирован, обычно использует 1,5–2 витка на сантиметр.

  • Cat-5e: Этот вид кабеля признан TIA / EIA и определен в TIA / EIA-568, последний раз пересматривался в 2001 году. Он имеет немного более высокую частоту, чем кабель Cat-5, поскольку характеристики расширяются. до 125 Мбит / с.

    Cat-5e может использоваться для 100Base-T и 1000Base-t (Gigabit Ethernet).Стандарт Cat 5e для Cat 5 улучшен, и это разновидность кабеля Cat 5, изготовленного по более высоким спецификациям, хотя физически он такой же, как Cat 5. Он протестирован на соответствие более высоким требованиям, чтобы гарантировать, что он может работать на более высоких скоростях передачи данных. Скрученные пары в сетевых кабелях, как правило, имеют такой же уровень перекручивания, как и кабели категории 5.

  • Cat-6: Этот кабель, определенный в TIA / EIA-568-B, обеспечивает значительное улучшение производительности по сравнению с Cat5 и Cat 5e. При производстве кабели категории 6 наматываются более плотно, чем кабели категории 5 или 5e, и часто имеют внешнюю фольгу или экранирующую оплетку.Экранирование защищает витые пары проводов внутри кабеля Ethernet, помогая предотвратить перекрестные помехи и шумовые помехи. Кабели Cat-6 могут технически поддерживать скорость до 10 Гбит / с, но могут делать это только на расстоянии до 55 метров — даже в этом случае это делает их относительно длинными кабелями Ethernet.

    Кабели Ethernet категории 6 обычно имеют 2+ витка на см, а некоторые могут включать нейлоновые шлицы для уменьшения перекрестных помех, хотя на самом деле это не требуется стандартом.

  • Cat-6a: Буква «a» в Cat 6a означает «расширенный», и в 2008 году стандарт был пересмотрен.Кабели Cat 6a способны поддерживать вдвое большую максимальную полосу пропускания и способны поддерживать более высокие скорости передачи по сетевым кабелям большей длины. В кабелях категории 6a используется экранированный кабель, который практически полностью устраняет перекрестные помехи. Однако это делает их менее гибкими, чем кабель Cat 6.
  • Cat-7: Это неофициальный номер для кабелей ISO / IEC 11801 класса F. Он состоит из четырех индивидуально экранированных пар внутри общего экрана. Он предназначен для приложений, где требуется передача частот до 600 Мбит / с.
  • Cat-8: Теперь выпущены кабели Cat 8, которые обеспечивают огромный рост скорости передачи данных / полосы пропускания. Соответственно, эти кабели Cat 8 обычно дороже, чем более старые версии, такие как Cat 6 или даже Cat 7.

Ниже приведены дальнейшие описания кабелей Cat-5 и Cat-5e, поскольку они широко используются сегодня для сетевых приложений Ethernet.

Сводная информация о характеристиках кабеля Ethernet
Категория Экранирование Макс. скорость передачи (на 100 метров) Макс.пропускная способность
Кат.3 Неэкранированный 10 Мбит / с 16 МГц
Cat 5 Неэкранированный 10/100 Мбит / с 100 МГц
Cat 5e Неэкранированный 1000 Мбит / с / 1 Гбит / с 100 МГц
Cat 6 экранированный или неэкранированный 1000 Мбит / с / 1 Гбит / с > 250 МГц
Кат. 6а экранированный 10000 Мбит / с / 10 Гбит / с 500 МГц
Cat 7 экранированный 10000 Мбит / с / 10 Гбит / с 600 МГц
Cat 8 экранированный 25 Гбит / с или 40 Гбит / с * 2000 МГц

* 25 Гбит / с для Cat 8. 1 и 40 Гбит / с для Cat 8.2.

Разъемы для кабеля Ethernet

Разъем RJ45, Registered Jack 45 используется почти повсеместно в качестве физического разъема для кабелей Ethernet и для сетевых кабелей в целом. От Ethernet категории 3 до категории 6 используется формат RJ45. Кабели Ethernet Cat 7 могут быть оконцованы разъемами RJ45, но часто используются специальные версии, называемые GigaGate45 (GG45). К счастью, они обратно совместимы с RJ45, поэтому нет необходимости в полностью новой установке при переходе на Cat 7.

Разъем Ethernet RJ45 на кабеле Ethernet

Разъем RJ45, используемый на концах кабелей Ethernet, представляет собой небольшие пластиковые заглушки с фиксирующей защелкой, которую можно освободить, когда необходимо снять кабель. Термин «штекер» относится к штекерному концу соединения на сетевом кабеле, а «гнездо» относится к порту или гнезду и обычно находится на оборудовании.

Разъем RJ45 имеет восемь контактов, расположенных на расстоянии около 1 мм друг от друга, а провода вставлены и обжаты для обеспечения надежного соединения. Фактический тип разъема известен как 8P8C — восемь позиций — восемь контактов.

Строго говоря, фактический тип разъема должен соответствовать 8P8C, а схема подключения — RJ45, но на самом деле термин RJ45 для кабелей Ethernet используется почти повсеместно.

Разъемы Ethercon

Хотя разъем RJ45 идеален для большинства приложений, он не особенно надежен. Он подходит для офисов, центров обработки данных и домашних сетей, где надежность не является проблемой.Однако существует ряд сценариев, в которых требуется более надежный разъем — такие приложения, как аудиовизуальные средства, сценическое аудио, освещение и т. Д., Где используется Ethernet, нуждаются в гораздо более надежном соединении.

Для решения этой проблемы используется разъем Ethercon. Разъем Ethercon можно сравнить с комбинацией RJ45 с разъемом XLR. Поскольку разъем Ethercon имеет круглую металлическую внешнюю защиту в сочетании с внутренней в стиле RG45, он обеспечивает необходимые возможности подключения и надежность, необходимую для таких приложений, как сцена и другие аудиовизуальные области, где требуются соединения Ethernet.

Можно не только получить разъемы Ethercon самостоятельно, но также и готовые выводы Ethercon.

Распиновка кабеля Ethernet

Хотя детали проводки и изготовления кабеля могут различаться для разных категорий кабелей, основные возможности подключения остаются неизменными. Таким образом, кабели Ethernet можно надежно использовать для соединения между элементами оборудования и т. Д.

Краткое описание передаваемых сигналов, а также соответствующих проводов и соединений приведено в таблице ниже:

RJ-45 / Cat 5 / Cat 5e Распиновка и проводка
Штифт
No
Телефон 10Base-T 100Base-T 1000Base-T PoE
Режим A
PoE
Режим B
1 + TX + TD + BI_DA 48 В выход
2 -TX -TX -BI_DA 48 В выход
3 + RX + RX + BI_DB 48 В возврат
4 Кольцо + BI_DC 48 В выход
5 Подсказка -BI_DC 48 В выход
6 -RX -RX -BI_DB 48 В возврат
7 + BI_DD 48 В возврат
8 -BI_DD 48 В возврат

В таблице TX — это передаваемые данные, а RX — полученные данные. BI_Dn — двунаправленные данные, A, B, C и D.

Имеются две стандартные распиновки RJ45 для индивидуального расположения проводных соединений к разъемам RJ45 в кабеле Ethernet: стандарты T568A и T568B.

Следует соблюдать одно или другое соглашение, так как это обеспечит требуемое соединение, хотя, поскольку это всего лишь цветовое соглашение, и одни и те же провода и пары подключены к одним и тем же контактам, не имеет значения, какой из них соблюдается. На практике чаще всего используется T568B, и поэтому, вероятно, лучше всего использовать его.Используемый стандарт также может быть указан на оболочке готового кабеля Ethernet.

Распиновка и проводка RJ-45
Штифт T568A T568B
1 Белый с зеленой полосой Белый с оранжевой полосой
2 Зеленый Оранжевый
3 Белый с оранжевой полосой Белый с зеленой полосой
4 Синий Синий
5 Белый с синей полосой Белый с синей полосой
6 Оранжевый Зеленый
7 Белый с коричневой полосой Белый с коричневой полосой
8 Коричневый Коричневый

Кабель Ethernet с зачищенной внешней оболочкой, чтобы показать внутреннюю витую пару

Перекрестные кабели Ethernet категории 5

Существует ряд различных конфигураций кабеля, которые можно использовать в зависимости от оборудования и требований. Самый распространенный тип — это прямые кабели, которые подключаются по схеме «1 к 1». Однако иногда требуются перекрестные кабели Cat-5.

Обычно кабель Cat-5, используемый для подключения компьютера (ПК) к коммутатору, представляет собой прямой кабель. Однако, если два компьютера или два коммутатора соединены вместе, используется перекрестный кабель Cat5.

Многие интерфейсы Ethernet, используемые сегодня, могут определять тип кабеля, будь то прямой или перекрестный кабель, и могут адаптироваться к требуемому формату.Это означает, что требования к кроссовым кабелям Cat-5 меньше, чем они могли бы быть в противном случае.

При использовании перекрестных кабелей Cat-5 Ethernet на них не указывается, что это перекрестные кабели. Соответственно, часто бывает целесообразно пометить их, чтобы в дальнейшем избежать путаницы.

Максимальная длина кабеля Ethernet

Часто необходимо использовать длинные кабели Ethernet, однако существуют ограничения на расстояние, на которое можно надежно передавать данные. При использовании длинных кабелей Ethernet возникает дополнительный шум, и в конечном итоге данные искажаются кабелем.

Краткое описание кабелей Ethernet и их максимальной рабочей длины приведено ниже:

Максимальная длина длинных кабелей Ethernet
Спецификация Тип кабеля Максимальная длина
10BaseT Неэкранированная витая пара 100 метров
10Base2 Тонкий коаксиальный кабель 180 метров
10Base5 Толстый коаксиальный кабель 500 метров
10BaseF Волоконно-оптический кабель 2000 метров
100BaseT Неэкранированная витая пара 100 метров
100BaseTX Неэкранированная витая пара 220 метров

Указанные длины являются общепринятыми как максимальные, но не включены в стандарт IEEE.

Видны различные кабели, соединяющие вместе различные элементы Ethernet — маршрутизаторы Ethernet, коммутаторы Ethernet, компьютеры, сетевые серверы и т. Д. Видны все категории Cat5, Cat5e и Cat6. В кабелях используется экономичный, но эффективный патч-разъем RJ45, и с его помощью эти кабели Ethernet могут соединять или соединять вместе несколько элементов оборудования на базе Ethernet. В некоторых случаях, когда требуется специальное подключение, могут потребоваться перекрестные кабели — они продаются с четкой маркировкой, поскольку они могут быть использованы в другом месте по незнанию и привести к тому, что подключение не будет работать.Помимо этого, использовать кабели Ethernet Cat 5, Cat5e и Cat 6 очень просто, и обычно возникает очень мало проблем.

Темы беспроводного и проводного подключения:
Основы мобильной связи
2G GSM
3G UMTS
4G LTE
5G
Вай-фай
IEEE 802.15.4
Беспроводные телефоны DECT
NFC — связь ближнего поля
Основы сетевых технологий
Что такое облако
Ethernet
Серийные данные
USB
SigFox
LoRa
VoIP
SDN
NFV
SD-WAN

Вернуться к беспроводному и проводному подключению

Кабель Ethernet Lingo

Написано Дон Шульц, технический торговый представитель trueCABLE и эксперт по проводам

Часто люди, устанавливающие кабель Ethernet, используют термины, которые, как они ожидают, «осведомленные» поймут. А что насчет обычного человека? Обычно жаргон — это не что иное, как либеральное использование сокращений. Это часто случается с тесно сплоченными сообществами (другой пример — военные). Как только вы поймете, что означают эти термины, у вас будет гораздо лучшее представление о том, о чем говорят эти люди.

Эта статья будет охватывать терминологию физической кабельной разводки и не будет углубляться в общий сетевой язык.

  • Кат. Сокращенно от категории, это сокращение означает тип спецификации кабеля Ethernet.Этот термин не используется сам по себе, но обычно выражается идентификатором, например 5e, 6 или 6A. Разные числа означают, как устроен кабель изнутри и какую скорость он поддерживает. Обычное использование будет выглядеть как Cat5e. Дополнительные сведения о различных типах спецификаций категорий кабелей см. В этой статье «Развитие категорий кабелей: Cat5e против Cat6».
  • Экранированный. Этот термин часто используется неправильно и плохо понимается. Я сам часто называю любое количество типов кабелей стандартным экранированным.Хотя сейчас ловлю себя и даю правильный термин. Все сводится к тому, где находится экранирование. Прекрасным примером является экранированный переходной кабель trueCABLE Cat6A. В этом случае технически правильный способ — F / UTP. Термин F / UTP означает общий экран из фольги, но отдельные пары не экранированы. Теперь, если бы рассматриваемый кабель имел эту индивидуально экранированную пару, мы бы назвали его F / FTP. Насколько это запутанно ?!
  • UTP. Мы не можем говорить об экранированном кабеле, не говоря о неэкранированном.UTP означает неэкранированную витую пару. Сам по себе UTP означает, что внутри кабеля нет дополнительного экранирования. При использовании в контексте «/» перед ним это будет означать, что отдельные пары проводов неэкранированы. F / UTP в качестве примера. Прочтите мою статью «Экранированный и неэкранированный кабель» для получения более подробной информации.
  • Прекратить. Все кабели Ethernet должны иметь оконечные устройства на обоих концах, по крайней мере, если вы хотите, чтобы кабель вообще работал. Завершается процесс вдавливания отдельных проводов в металлические штыри, чтобы обеспечить электрическое соединение.Это действие обычно выполняется с помощью такого инструмента, как «инструмент для заделки / обжима разъема RJ45» или «инструмент для пробивки (удара)». Эти инструменты используются при подключении к патч-панели или гнезду трапецеидального искажения (если гнездо трапецеидального искажения не требует использования инструментов). Окончание технически не то же самое, что обжим.
  • Обжим. Часто установщик будет называть свой инструмент для заделки / обжима RJ45 «обжимным инструментом». Это верно только наполовину. В процессе заделки с помощью такого инструмента обычно (но не всегда) обжимают оболочку кабеля на задней стороне разъема RJ45.Это удерживает кабель на месте, так что жилы не так легко вытащить, потому что это полностью испортит вашу заделку!
  • RJ45. Посмотрите на ближайший к вам кабель Ethernet, который действительно используется и к чему-то подключен. Видите ту штуку, прикрепленную к концу кабеля? Это разъем RJ45, который иногда называют «вилкой». Этот разъем RJ45 позволяет вам делать что-то полезное с кабелем, например, подключать его к сетевой карте вашего компьютера.
  • NIC. Еще одно сокращение от Network Interface Card. Это часто незаметное, но критически важная часть компьютерной технологии — это то, что позволяет вам получить доступ к сети и, возможно, к Интернету, если вы оплатили последний счет за кабельный Интернет. Сетевые адаптеры обычно, но не всегда, имеют разъем RJ45.
  • Обычно, но не всегда. Это способ сообщить установщику кабеля, что все это довольно сложно и существует множество возможных вариантов.Это также изящный способ не загонять их в угол в один ответ, поскольку вопрос, который может быть задан несколькими путями. Этот термин не совсем конкретен для этой темы, но какого черта.
  • Ударьте вниз. Это может создать впечатление, что установщики совершают нисходящие движения кулаками. На самом деле это отчасти правильно. Установщик воспользуется ударным инструментом или ударным инструментом, чтобы подключить кабель Ethernet к патч-панели или гнезду трапецеидального искажения, необходимому для этого инструмента.Когда этот инструмент используется, он издает стучащие звуки. Это связано с тем, что инструмент использует кинетическую энергию пружины внутри, которая помещает отдельный проводник в клемму, что требует минимального усилия со стороны установщика.
  • Патч-панель. Идея патч-панели заключается в том, чтобы кабели подводились к центральному месту. Патч-панель используется вместе с патч-кабелями Ethernet для подключения сетевого коммутатора. Центральное расположение позволяет вашему ИТ-отделу запереть дорогие сетевые коммутаторы и другое оборудование.Патч-панель обеспечивает гибкость. Эти вещи бывают нескольких разновидностей. Есть краеугольный камень и терминальный. Ударный инструмент требуется для клемм такого типа, где для замков трапецеидальных искажений могут не потребоваться инструменты для заделки проводов. Опять же, вся эта штука без инструментов.
  • Патч-кабель. Это более короткий и гибкий кабель Ethernet с разъемами RJ45 на обоих концах. Он используется для подключения коммутационной панели к переключателю или компьютера к гнезду для трапецеидального искажения в стене (посмотрите по ноге).Конечно, его можно использовать и для большего, но это два ярких примера. Патч-кабель может выдерживать повторяющиеся изгибы из-за многожильных медных проводников. Техническое примечание. Коммутационные кабели не следует использовать для дальних поездок в другие места (так называемые «отводы»). Это для структурированной кабельной разводки.
  • Структурированная кабельная разводка. Этот кабель разработан для постоянной прокладки и менее устойчив к повторяющимся перегибам из-за сплошных медных проводников. Достаточно часто сгибайте кусок твердого металла, и он сломается.Структурный кабель буквально проходит через стены, снаружи, в потолке и т. Д. Он проходит к сетевому разъему (опять же, посмотрите на свою ногу) и известен как капля. На патч-панель также попадают капли. По сути, капля бывает там, где заканчивается кабель конструкции.
  • Keystone. Когда используется этот термин, он означает домкрат трапецеидального искажения. Это то место, куда вы подключаете патч-кабель. Домкраты Keystone — это еще один способ завершения структурной разводки, они бывают как без инструментов, так и без инструментов.
  • … и без инструмента. У меня тоже есть мост, чтобы продать тебе, подмигнуть. Нет ничего по-настоящему без инструментов. Этот термин означает, что требуется меньше инструментов, как правило, специального одноразового использования.
  • LAN. LAN означает локальную сеть и включает в себя все проводные или Wi-Fi устройства на вашем сайте внутри вашей собственной небольшой частной сети. Внутри этой сети вы обычно найдете кабельный модем, маршрутизатор, возможно, коммутатор, смартфон, смарт-телевизор, принтеры, компьютеры, кабели локальной сети Ethernet и многое другое.Локальная сеть, если она работает должным образом, назначает каждому устройству адрес, чтобы не было путаницы в том, кто и какие данные должен получать. Они называются внутренними IP-адресами, поэтому вы не сможете запрограммировать детей младшего возраста, пытаясь запоем смотреть свое любимое шоу. Ваш кабельный модем и маршрутизатор знают кое-что, чего вы, возможно, не знаете … ваш общедоступный IP-адрес, что приводит нас к …
  • WAN. WAN означает глобальную сеть. Это (обычно, но не всегда) означает Интернет. Интернет — гораздо более крупная сеть.В этой сети ваш кабельный модем и маршрутизатор знают ваш общедоступный IP-адрес. Это уникальный адрес, похожий на адрес вашего дома. Было бы плохо, если бы те рецепты, которые вы искали, оказались в Сибири, не так ли? Ну, если только вы не живете в Сибири, тогда все хорошо.

Как же не перепутать LAN и WAN? Вот для чего нужен роутер. Хорошо, для примера «в двух словах». Потерпите меня. На самом деле это намного сложнее, но это должно помочь:

  • Вы работаете в действительно большой компании с почтовым отделением в старинном стиле.
  • Почтовое отделение доставляет вам почту изнутри И за пределами компании.
  • Почта, которая поступает извне компании (которую доставляет Почтовая служба США) в ваш почтовый ящик, сначала обрабатывается и направляется вам из вашего почтового отделения.
  • Почта, приходящая изнутри компании и не проходящая через почтовую службу США, обрабатывается и направляется вам почтовым отделением.

В этом сценарии Почтовая служба США — это Интернет. Ваша почтовая комната — это роутер.Вы компьютер. Теперь имеет смысл?

Итак, ребята. Теперь язык установщиков кабеля Ethernet расшифрован, и вы можете следовать за ним. А еще лучше, теперь у вас есть возможность сказать:

«Эй … прекратите пить слишком много кофе и делайте свои дропы и удары, как вы должны, чтобы я мог подключить свою сетевую карту к локальной сети для выполнения работы!»

trueCABLE представляет информацию на нашем веб-сайте, включая блог «Кабельная академия» и поддержку в чате, как услугу для наших клиентов и других посетителей нашего веб-сайта в соответствии с условиями и положениями нашего веб-сайта.Хотя информация на этом веб-сайте касается сетей передачи данных и электрических проблем, это не профессиональный совет, и вы полагаетесь на такие материалы на свой страх и риск.

RJ45 Руководства по цветам проводки Ethernet

Просмотрите наш Bulk Cable

Просмотрите наши Модули Модулей

Просмотрите наши гнезда

В этой видеолекции объясняются контакты и проводка в кабелях Ethernet и разъемах RJ45. Мы рассмотрим цветовые коды 568A и 568B, что они означают и почему они важны.Мы также обсуждаем, когда и почему использовать цвет соединительного кабеля прямого подключения Ethernet по сравнению с цветовым кодом проводки перекрестного кабеля Ethernet.

Кабель Ethernet

Цветовая маркировка проводки является отраслевым стандартом кабельной разводки. Это позволяет специалистам по кабельным системам надежно прогнозировать, как кабель Ethernet заканчивается на обоих концах, чтобы они могли следить за работой других техников, не догадываясь и не тратя время на расшифровку функций и соединений каждой пары проводов. Разводка разъемов кабеля Ethernet соответствует стандартам T568A и T568B.

Нет никаких электрических различий между последовательностями проводов T568A и T568B , поэтому ни один из них не является лучшим по своей сути. Единственная разница между ними заключается в том, как часто они используются в определенном регионе или типе организации. Таким образом, ваш выбор цветового кода — какой из них «правильный» — во многом будет зависеть от страны, в которой вы работаете, и от того, для каких организаций вы устанавливаете.

Какой из них использовать?

В большинстве случаев приемлем любой стандарт.Вы можете использовать любой из них, если будете последовательны. При входе в новое задание вы можете захотеть взглянуть на любую уже существующую кабельную разводку, чтобы узнать, какой стандарт уже используется в этом месте.

T568B — это стандарт, которому соответствует большинство установок Ethernet в США для цветового кода RJ45. Это наиболее распространенный стандарт, используемый при прокладке кабелей на предприятиях.

T568A — это стандарт большинства стран Европы и Тихого океана.Он также используется во всех государственных учреждениях США.

10 лучших обжимных устройств RJ45 в 2021 году [Последовательные и надежные соединения]

Повысьте производительность и эффективность с помощью лучших обжимных устройств RJ45 при прокладке сетевого кабеля.

Вам нужно слишком часто обрабатывать грубые соединения кабелей или проводов CAT? Тогда вы должны инвестировать в лучший обжимной инструмент Rj45.Этот инструмент гарантирует, что вы всегда будете иметь эффективный результат при работе с сетевыми кабелями и проводами.

Обжимной инструмент в настоящее время используется профессионалами, но многие домовладельцы используют его из-за его огромных преимуществ. Поскольку создание сетевого подключения является довольно сложной задачей, основная задача этого инструмента — облегчить задачу. Перечисленные в этой статье продукты обеспечивают простоту выполнения задач по опрессовке и зачистке сетевого кабеля.

Почему нам следует доверять?

Сквозной обжимной аппарат rj45 полезен, когда вам нужно заделать сетевой или Ethernet-кабель.Требуется точная и надежная сетевая разводка; в противном случае повреждение соединения не даст наилучшего результата. Итак, мы много исследовали, составляя этот список лучших обжимных инструментов для rj45. Мы рассмотрели 24 предмета, проанализировали 19 статей и просмотрели 190 отзывов клиентов Amazon. Перед окончательным составлением списка мы встретились с 8 отраслевыми экспертами. Наконец, мы составили список устройств для обжима кабеля категории 5. Мы позаботимся о том, чтобы вы выбрали лучший продукт для своего проекта, обеспечивающий надежную и долговечную работу с высочайшей эффективностью.

10 лучших обжимных инструментов для RJ45 на 2021 год

Каждый обжимной инструмент в этом списке уникален и предлагает отличительные преимущества. Изучите ключевые особенности из приведенного ниже раздела.

1. Лучшее для долговечности: Универсальный инструмент для обжима кабеля данных Klein Tools VDV226-011-SEN

Стальная конструкция с покрытием из черной оксидной пленки, этот инструмент для обжима обещает стать частью вашего большого проекта в ближайшие годы.

2. Лучший многофункциональный обжимной инструмент: Hiija EZ RJ45 Crimp Tool

С помощью этого обжимного инструмента вы можете обжимать, зачищать и разрезать телефонные кабели, экранированные разъемы CAT6 и RJ45, Rj11 / 12 (без AMP) и Разъемы CAR5E.

3. Лучшее для безопасности: Наборы сетевых инструментов Ubigear

Этот набор сетевых инструментов обеспечивает защиту от электричества, поскольку ручка покрыта электроизоляционным материалом.

4. Лучшая стабильная работа: Platinum Tools Обжимной инструмент EZ-RJPRO HD

Он обеспечивает чистый и точный разрез для всех разъемов EZ, эффективно в течение длительного периода.

5. Лучшее для новичков: обжимной инструмент TRENDent TC-CT68

Простая функциональность и удобство в обращении делают его идеальным инструментом для новичков.

6. Лучший универсал: Klein Tools VDV226-110 Инструмент для обжима проводов

Резка, обжим или снятие изоляции с CAT6 / 6A, CAT5e и CAT3 не является сложной задачей для этого универсального мастера.

7. Лучшее для удобства использования: StarTech.com RJ45 RJ11 Обжимной инструмент

Благодаря своей прочной рукоятке он обеспечивает удобство работы без усталости, деформации и отсутствия напряжения.

8. Лучшее для профессионального использования: Monoprice 8P8C Обжимной кабель для сетевого кабеля RJ45 (100195)

Острое лезвие, позволяющее пользователю легко справляться с самыми сложными и тяжелыми задачами.

9. Лучшее для комфорта: тестер кабеля Solsop Rj45 Обжимной инструмент

Захват с противоскользящим покрытием предотвращает случайное падение с рук и обеспечивает удобный захват.

10. Лучшее для точности: Klein Tools VDV026-212 Комплект для установки витой пары с обжимом

Этот обжимной пресс с пробивным инструментом типа 110 и радиальным съемником витой пары (1 шт.) Предлагает точный и чистый результат резки, зачистки или опрессовки.

НАШИ ЛУЧШИЕ ВЫБОРЫ

НАИЛУЧШИЙ ВЫБОР

Klein Tools VDV226-011-SEN

НАИЛУЧШЕЕ ЗНАЧЕНИЕ

Hiija EZ RJ45 Crimp Tool

Premium Pick

Ubig Network

Premium Pick Отзывы

Что ж, этот инструмент специально разработан и широко используется в компьютерной индустрии. Кроме того, он был довольно популярен среди техников по телефону.

Сетевые кабели обжимаются путем помещения кабелей в обжимной пресс; затем соединитель позже сжимает две части, так что они остаются плотно связанными друг с другом.

1. Лучшее для долговечности: Klein Tools VDV226-011-SEN Универсальный инструмент для обжима кабеля данных

Если у вас в руке есть инструмент для резки, снятия изоляции и обжима, вы можете не дать ему стать лучшим выбором в списке? При использовании этого инструмента работа с STP или UTP или даже с плоским сатинированным парным проводником станет легкой.

Этот инструмент отличается качеством и безопасностью. Опрессовочные плашки из углеродистой стали подтверждают высокое качество.Вы избежите травм во время резки или снятия изоляции благодаря предохранителю с храповым механизмом, а также защитным приспособлениям для лезвия. Качество инструмента высокое по сравнению с любыми другими инструментами для обжима RJ45, доступными на рынке. Кроме того, это недорогой инструмент, который позволит вам эффективно выполнять практически любой вид обжима.

Корпус изготовлен из стали для обеспечения прочности. Кроме того, рукоятка имеет эргономичную конструкцию, позволяющую удобно захватывать. Обжим RJ11 / 12, RJ22 и RJ45 с помощью этого обжимного устройства не вызывает напряжений.

Рукоятка имеет сочетание желтого и черного цветов, чтобы вы могли быстро идентифицировать инструмент из множества инструментов в вашем ящике для инструментов.

В целом, этот обжимной станок RJ45 оправдает все ваши ожидания и позволит вам эффективно выполнять свою задачу.

Основные характеристики:

  • Защита лезвия защитит вас от любых нежелательных травм.
  • Подходит для любого типа опрессовки.
  • Комбинация черного и желтого цветов, обеспечивающая простую идентификацию.

Плюсы

  • Высококачественная конструкция, обеспечивающая долговечность.
  • Отличная производительность.
  • Быстрая и надежная резка.

2. Лучший многофункциональный обжимной инструмент: Обжимной инструмент Hiija EZ RJ45

Обжимной инструмент Hiija EZ RJ45, несомненно, получает титул Best Buy в этом списке. Позвольте мне рассказать вам, почему? С этим обжимным инструментом вы получите дополнительно 3 предмета бесплатно: разъемы (50 шт.), Крышки разъемов (50 шт.), А также приспособление для зачистки сетевых проводов.Итак, не думаете ли вы, что этот набор инструментов заслуживает звания лучшей покупки?

С помощью прецизионной фильерной головки вы сможете без проблем разрезать, зачистить или заделать медный провод RJ11 / 12 и RJ45. Многофункциональное устройство Hiija EZ RJ45 полностью совместимо, работает с Ethernet и кабелями, используемыми в телефоне. Без сомнения, вы можете положиться на этот универсал при обжиме, снятии изоляции или обрезке проводов RJ11 / 12 и RJ45 для подключения к кабелю CCTV или другим сетевым кабелям.

Во время цикла обжима он обеспечивает высокий крутящий момент благодаря своей конструкции из закаленной стали.Вырезная головка собрана таким образом, чтобы вы могли получить модульную опору на 360 ° при установке модульных штекеров на прочные кабели.

Хорошие новости; на него предоставляется 1,5 года гарантии и 100% гарантия возврата денег. И если инструмент не удовлетворяет вас своей производительностью, вы можете вернуть его и потребовать возврата денег в течение гарантийного срока.

Основные характеристики:

  • 100% гарантия возврата денег в течение гарантийного срока.
  • Подходит для работы с любым типом Ethernet.
  • 100% гарантия.

Плюсы

  • Универсальный инструмент.
  • Обеспечивает высокий крутящий момент во время цикла обжима.
  • Отличный инструмент по доступной цене.

Минусы

  • Во время обжима необходимо обеспечить дополнительное давление.

3. Лучшее для безопасности: Наборы инструментов Ubigear Network

Наверняка, наборы инструментов Ubigear Network вызовут у вас тонкую улыбку со всеми своими функциями.Вы не можете устоять перед собой, чтобы полюбить наборы инструментов Ubigear Network, потому что они полны всех наборов сетевых инструментов, и вы получаете все эти предметы по единой цене на инструмент для обжима. Это причина, по которой я выбираю наборы инструментов Ubigear Network как Premium Pick в списке.

Что ж, позвольте мне поделиться тем, что вы получаете с набором сетевых инструментов Ubigear. Тестер для проверки кабелей, инструмент для зачистки проводов, модульные вилки (100 шт.). Это позволит вам эффективно работать с разъемами RJ45, RJ11 и RJ12. Не слишком ли много товаров по разумной цене?

Дополнительно, используя тестер, вы можете проверить сетевой кабель, чтобы определить сетевое соединение.Таким образом, если вы сделаете какую-либо ошибку, вы сможете быстро ее идентифицировать, не теряя драгоценного времени. А тестер позволяет вам совершить минимальную ошибку при установке соединения.

Вы можете избежать травм при работе с электричеством, так как защитный чехол сделан из кожи. В целом, профессионал кабельной компании должен иметь в своем арсенале набор инструментов для работы с сетью Ubigear.

Основные характеристики:

  • Подходит для профессионалов.
  • Эффективная работа.
  • Обеспечивает защиту от поражения электрическим током.

Плюсы

  • Гарантия производителя 1 год.
  • Набор необходимых аксессуаров.
  • Ценник приемлемый.

Минусы

  • Сборка займет много времени из-за неправильного расположения выводов слота.

4. Лучшая стабильная работа: Platinum Tools Обжимной инструмент EZ-RJPRO HD

Ваш поиск превосходного обжимного инструмента закончится с обжимным инструментом Platinum Tools EZ-RJPRO.Вначале вы можете найти Platinum tools EZ-RJPRO обжимной инструмент немного дорогим, но когда вы узнаете о его характеристиках, вы примете его цену и скажете: «Это обжимной инструмент по разумной цене».

Обычно обжимные инструменты застревают в середине операции. И только больной знает, насколько неприятна эта ситуация. Обжимной инструмент Platinum Tools EZ-RJPRO HD никогда не позволит вам попасть в подобную ситуацию. Обещано обеспечить стабильную и непрерывную работу.

Хорошая новость заключается в том, что благодаря удобной компоновке вы всегда получите постоянное и повторяемое подключение и заделку кабелей.Кроме того, он никогда не оставит грязной и непромытой обрезки.

Обзор останется неполным, если я не поделюсь этой информацией, в его голове находится ослабленная стальная сборка.

Вы оцените модель Platinum Tools EZ-RJPRO, потому что она не только помогает вам в выполнении работы, но и позаботится о вашем удобстве при выполнении любой задачи по опрессовке.

Вы не найдете на рынке другого эффективного инструмента, кроме Platinum Tools EZ-RJPRO HD Crimp Tool.

Основные характеристики:

  • Обжимные устройства для RJ45 профессионального уровня.
  • Обжимать можно как плоскую, так и круглую проволоку.
  • Компоновка с высоким кредитным плечом.

Плюсы

  • Обеспечивает стабильную производительность.
  • Ориентация на комфорт.
  • Прочная конструкция.

Минусы

  • Требуется техническое обслуживание для уменьшения повреждений.

5. Лучшее для новичков: Инструмент для обжима TRENDent TC-CT68

Обычно недорогие обжимные инструменты имеют низкое качество и не обеспечивают долгого срока службы.Но вы останетесь без проблем после покупки обжимного инструмента TRENDent TC-CT68, поскольку он имеет разумную цену, но обеспечивает превосходное качество. Многие покупатели высоко оценили его производительность, поскольку он был представлен производителем.

Простота, которую он предлагает, даже если вы новичок или энтузиаст «сделай сам», вы не почувствуете никаких проблем при его использовании. Однако он специально разработан для профессионалов, которые ежедневно выполняют несколько задач по опрессовке. Он удивит вас своей производительностью при подключении к сети Ethernet или телефонному соединению, что бессознательно вызовет у вас тонкую улыбку.

Рукоятка разработана таким образом, чтобы вы не чувствовали усталости рук. Часто вам может потребоваться долгое время работать. Тогда вам не будет неудобно работать с ним. Сделать провод из 8-ми и 6-ти позиционных модульных вилок будет намного проще, чем раньше. Ручка изготовлена ​​из стали, что делает ее одним из самых прочных инструментов на рынке.

В итоге за короткое время он станет вашим «Лучшим другом», который поможет вам как в простых, так и в тяжелых условиях.

Основные характеристики:

  • Подходит как для профессионалов, так и для новичков.
  • Вы можете реализовать различные домашние проекты.
  • Подключить и проверить телефон или соединение Ethernet будет намного проще.

Плюсы

  • Внушительно дешево.
  • Компактный дизайн.
  • Регулируемая глубина резания.

6. Лучший универсал: Klein Tools VDV226-110 Инструмент для обжима проволоки

Klein Tools VDV226 отмечен как долговечный, высококачественный и универсальный инструмент.Используя этот инструмент для обжима проводов, вы можете разрезать, обжимать и зачищать CAT6 / 6A, CAT5e и CAT3. В нем используется сквозная технология, что сокращает время подготовки.

Более того, вам не нужно дорабатывать после обжима провода благодаря исключительной проводке, которая устанавливается на инструменте. Точно так же при работе с этим инструментом происходит меньше потерь материалов. Кроме того, удобная ручка снижает нагрузку на руки при длительной работе.

Кроме того, рукоятка нескользящая, что означает, что вы не столкнетесь с какими-либо проблемами при работе с ней мокрыми руками.Компактный дизайн позволяет хранить его в надежном месте.

Кроме того, вы всегда получаете полную передачу коннектора благодаря храповому механизму полного цикла. Это очень прочный, хорошо сконструированный и хорошо продуманный инструмент для обжима алюминия с медным покрытием, подходящий для проектов профессионального уровня. Он удобен в руке, не требует большого давления для обжима, зачистки или разрезания провода.

В целом, этот обжимной аппарат обеспечивает наилучшую производительность с данными, стандартными или жесткими телефонными кабелями, круглыми или плоскими кабелями 28-22 AWG.

Основные характеристики:

  • Технология сквозного доступа.
  • Храповой механизм полного цикла.
  • Руководство по электромонтажу.

Плюсы

  • Удобный захват благодаря нескользящей ручке.
  • Компактная конструкция позволяет безопасно хранить в компактном пространстве.
  • Подходит для профессиональных и тяжелых работ.

Минусы

  • Проходной резак оставляет провода свисающими.

7. Лучшее для удобства использования: StarTech.com RJ45 RJ11 Обжимной инструмент

Простой и классический дизайн — это то, что больше всего нравится в этом обжимном инструменте StarTech.com RJ45 RJ11. В результате он прост в использовании и удобен для новичков. Кроме того, этот инструмент имеет доступную цену и является одним из лучших обжимных инструментов для rj45 в своем классе.

Этот инструмент экономит драгоценное время и деньги, поскольку он может использоваться как для зачистки кабеля, так и для обжима кабеля. Он разработан таким образом, чтобы вы всегда могли получить чистый срез. Прочная и прочная конструкция гарантирует долгие годы стабильной и эффективной работы с инструментом.

Кроме того, с его помощью вы сможете аккуратно зачистить провод, а это значит, что переделка совершенно не нужна.

Еще немаловажно то, что пользоваться обжимом достаточно удобно. Прочная ручка обеспечивает работу без напряжения и утомления при длительном использовании. Этот инструмент поможет вам достаточно эффективно выполнить самую сложную работу. Кроме того, он легкий, поэтому у вас не возникнет проблем с его переноской на рабочем месте.

Лезвие обжимного пресса достаточно острое для точной резки.В результате вы никогда не получите повреждений или порезов от этого обжимного устройства. Он обеспечивает такой высокий крутящий момент при обжиме или резке сетевых кабелей.

Основные характеристики:

  • Острое лезвие.
  • Доступный ценник.
  • Прочная ручка.

Плюсы

  • Вы получите стабильный и точный рез.
  • Прочная конструкция обеспечивает долгий срок службы.
  • Профессионально справляется с самой сложной работой.

Минусы

  • Не подходит для проектов профессионального уровня.

8. Лучшее для профессионального использования: Устройство для обжима сетевого кабеля Monoprice 8P8C RJ45 (100195)

Если у вас есть устройство для обжима сетевого кабеля Monoprice 8P8C RJ45, вы будете спокойны при выполнении любой задачи высокого класса. Высочайшая эффективность — главное требование при выполнении любой тяжелой работы. Этот инструмент позволяет выполнять операции обжима, зачистки или резки с максимальной эффективностью.

Имеет запатентованный маленький замок, который удерживает инструмент закрытым, когда он не используется.Следовательно, он обеспечивает защиту от острого лезвия. Это удобный инструмент для того, чтобы время от времени вставлять новый разъем на кабель Ethernet.

Многие клиенты довольны удобством использования инструмента. Легко лежит в руках благодаря прорезиненной рукоятке. Удобная ручка гарантирует, что вы не почувствуете усталость в руках или руках при использовании его в течение многих часов. Более того, с этим инструментом для обжима разъемов RJ45 не возникнет проблем с любителем.

По долговечности этот кримпер — КОРОЛЬ! Рама сделана из стали, также закаленная черная оксидная отделка подтверждает долговечность инструмента.

Основные характеристики:

  • Встроенный маленький замок.
  • Стальной каркас.
  • Закаленное черное оксидное покрытие.

Плюсы

  • Обжимной пресс остается закрытым, когда он не используется.
  • Прочная конструкция.
  • Прорезиненная рукоятка позволяет удобно держать инструмент.

Минусы

  • Со временем маленький замок показывает плохую работу.

9. Лучшее для удобства: Инструмент для обжима кабеля Solsop Rj45

Инструмент для обжима кабеля Solsop Rj45 специально разработан для профессиональных и коммерческих задач.Он обеспечивает эффективные результаты при обжиме, обрезке или зачистке кабелей для 6/8 позиционных соединений модулей в широком диапазоне сетевых требований.

В то же время этот набор инструментов для обжима — лучшее решение для ваших непосредственных потребностей в обжиме. Надежная работа и удобство использования — одна из приятных черт этого инструмента. Что еще более важно, этот обжимной инструмент совместим с любым кабелем или Ethernet. Кроме того, благодаря встроенной функции резки и зачистки любая задача становится проще.

Этот инструмент гарантирует высокую производительность, поскольку он изготовлен из высокоуглеродистой стали. Кроме того, покрытие выполнено с использованием черного оксида, что делает его устойчивым к ржавчине обжимным инструментом.

Самая важная особенность — при покупке инструмента вы получаете тестер сетевого кабеля (1 шт.), Инструмент для зачистки сетевых проводов (1 шт.) И разъемы RJ45 (100 шт.). Этот инструмент с таким большим количеством включенных элементов является продуктом с хорошим соотношением цены и качества.

Наконец, инструмент работает как чемпион. Сварочный аппарат крышки работает прекрасно.Этот элемент с разъемом RJ45 работает идеально, и как только вы поймете, как работает тестовое устройство, это станет роскошью.

Основные характеристики:

  • Надежный обжимной инструмент.
  • Текстурированная ручка.
  • Изготовлена ​​из высокоуглеродистой стали.

Плюсы

  • Обеспечивает стабильную производительность в течение многих лет.
  • Рукоятка с противоскользящим покрытием.
  • Острое как бритва лезвие долго сохраняет остроту.

Минусы

  • Отсутствие предохранительных приспособлений вроде замка в ручках.

10. Лучшее для точности: Klein Tools VDV026-212 Комплект для установки витой пары с обжимом

Klein Tools VDV026-212 поставляется со всеми необходимыми инструментами, облегчающими задачу обжима. Инструмент для перфорации типа 110, устройство для снятия изоляции витой пары (1 шт.) Модульные разъемы для передачи данных из 6 шт. Доступны с этим модульным устройством для обжима / снятия изоляции с храповым механизмом. Вам также будет приятно услышать, что для хранения всех этих предметов вместе с ним доступен мешочек на молнии.

Без проблем режет, зачищает, обжимает парные кабели. Конструкция радиального съемника витой пары с петлей для пальцев обеспечивает плавное и легкое вращение. Кроме того, он имеет внешнее лезвие для разрезания проволочной оболочки. Встроенный скользящий ограничитель глубины для точных и повторяемых полос 5/16 ”¼”.

Кроме того, радиальный инструмент для зачистки имеет прочные режущие лезвия из высокоуглеродистой стали, которые автоматически подстраиваются под диаметр кабеля, не повреждая внутренние проводники.

Ручное опускание домкратов становится удобным благодаря прочной, нескользящей удобной рукоятке пробивного инструмента типа 110.Концевая заделка проводов становится точной и точной благодаря встроенной технологии Dura-blade устройства перфорации.

Сумка на молнии сделана из полиэстера, что защищает инструменты и входящие в комплект предметы от ударов и воды. Многие профессионалы настоятельно рекомендуют этот универсальный инструмент из-за его исключительного уровня производительности.

Основные характеристики:

  • Быстрый и надежный обжимной инструмент.
  • Универсальный инструмент.
  • Dura-лезвийный механизм.

Плюсы

  • Точные и аккуратные разрезы, обжимы и полоски.
  • Сумка из полиэстера на молнии предохраняет инструмент от повреждений.
  • Облегчает любую задачу обжима.

Минусы

  • Инструмент для пробивки не подпружинен.

Руководство по покупке | Как выбрать лучшие обжимные устройства для RJ45?

Когда вы планируете приобрести какие-либо инструменты, вам необходимо убедиться, что выбранный вами инструмент обладает всеми характеристиками, соответствующими вашим требованиям.

Поскольку вы уже читали раздел обзора, ваш выбор стал уже узким.

Есть несколько ключевых моментов, которые нельзя пропустить при покупке. Эти ключевые моменты позволят вам выбрать правильный продукт из множества доступных.

Универсальность

Вы можете использовать обжимной пресс для многофункционального использования. Обжимные машины высшего качества предложат вам разнообразный набор функций.

Было бы лучше, если бы выбранный вами обжимной пресс мог обрабатывать опрессовки нескольких размеров и положений.

Таким образом, вы сможете решать множество задач по обжиму, не прибегая к помощи другого обжимного инструмента.

Сотрудникам, которые всегда имеют дело с телефонными кабелями, у них нет другого выбора, кроме покупки высококачественного обжимного устройства.

Некоторые обжимные устройства могут обеспечивать соединения RJ11 и RJ12. Если выбранные вами специалисты по обжиму могут выполнять любую из задач, вы должны согласиться с этим. Вы найдете эти инструменты как одну из самых универсальных моделей.

Долговечность

Нет необходимости сообщать вам об этом, обжимные клещи должны быть достаточно прочными, чтобы обеспечить вам длительный срок службы.Не стоит доверять кримперам некачественной конструкции. Потому что здесь вам предстоит решать опасные задачи.

Надежный обжимной пресс дает максимум преимуществ и мощности. Вы можете подумать, что работа с обжимным устройством не похожа на удар молотком, и вам может не потребоваться большая мощность для выполнения этой работы. Но если вы не приобретете активно производимый обжимной станок, вы наверняка увидите нестабильную работу обжимного устройства.

Модульные соединения

Вы должны приобрести обжимной пресс, который позволит вам достичь 3 основных положений модульных соединений: 4,6 и 8 позиций.

Хотя вы найдете и другие варианты подключения, они встречаются довольно редко.

Если ваш обжимной станок не подходит для работы с этими тремя основными положениями, вам следует продолжить поиск необходимого обжимного устройства.

Цена

Цена — это всегда фактор, который нужно учитывать. Для подключения к сети Ethernet и интернету необходима точная работа, поэтому не стоит покупать слишком недорогие продукты.

Даже ломать банк не нужно.

Просто выберите инструмент для обжима, который доступен по цене и обладает прекрасными функциями, отвечающими вашим потребностям.

Статья по теме: Лучшая сварочная маска с автозатемнением

Часто задаваемые вопросы

Как купить лучший обжимной инструмент для Ethernet?

При покупке лучшего обжимного инструмента для Ethernet необходимо обязательно учитывать несколько факторов: • Для профессионального использования выбирайте обжимные клещи из нержавеющей стали. Для сравнения, для проектов своими руками достаточно обжима из волокна или пластика.• Убедитесь, что ручка удобная. Чтобы узнать больше об этом, просмотрите раздел нашего руководства по покупке.

Каковы основные характеристики хорошего обжимного инструмента?

Хороший обжимной инструмент имеет следующие основные характеристики: Надежность: хорошо сделанный обжимной инструмент обеспечивает надежные механические соединения сетевых кабелей. Простота использования: Годный обжимной инструмент разработан для максимального комфорта.

Как вы обслуживаете свой обжимной инструмент? E

Как и все другие ручные инструменты, обжимной инструмент также требует технического обслуживания, которое обеспечивает долгий срок службы и наилучшую производительность инструмента в течение многих лет.• Используйте щетку с мягкой щетиной для очистки обжимного инструмента после каждого использования • Всегда храните инструмент в надежном месте • Если возможно, устанавливайте его, когда он не используется.

Какой самый лучший станок для обжима кабеля?

На рынке вы найдете множество машин для обжима кабеля. Но не все устройства созданы с учетом высочайшего качества. Поскольку мы провели много исследований в поисках лучшей машины для обжима кабеля, мы обнаружили, что инструмент для обжима кабеля TRENDent TC-CT68 является лучшим обжимным устройством на рынке.Этот инструмент удобен для новичков, а также позволяет профессионалу легко справляться с несколькими задачами. Вы можете безопасно хранить его, когда он не используется, с храповым механизмом.

Как работает обжимной инструмент для RJ45?

Кулачок с 8 пальцами обжимного инструмента RJ45 все вместе давит на штекеры 8 проводов. Каждый палец нажимает на провода, чтобы соединиться с разъемом.

Что означают разъемы RJ12 и RJ45?

RJ45 — широко используемый разъем с 8 контактами.Этот разъем специально используется для создания сетевых подключений к компьютерам. Разъем RJ12 имеет 6 контактов. Он подходит для создания подключения к телефонной базе.

Инструмент для обжима кабеля, каково его определение?

В этом инструменте сочетаются различные металлические детали. Металлические детали скручиваются друг с другом и создают для этого прочную связь.

Сколько существует типов RJ-соединений?

RJ-соединения бывают трех типов: RJ11 / RJ12, RJ22 и RJ45. Среди всего прочего вы найдете 8-контактный разъем RJ, который используется в компьютерной индустрии.

Можно ли использовать обжим RJ45 как для плоского, так и для круглого кабеля Ethernet?

Это полностью зависит от обжима RJ45, который вы выберете для своей работы. Некоторые устройства для обжима RJ45 могут разрезать плоские или круглые кабели Ethernet, а некоторые эффективны для резки обоих типов кабелей Ethernet.

Какие типы разъемов лучше всего подходят для моих обжимных устройств RJ45?

Обжимные устройства RJ45 предназначены для работы со специальными разъемами. Некоторые из них предназначены для 8-позиционных разъемов, а некоторые — для 6-ти позиционных разъемов.С помощью передовых технологий некоторые RJ45 лучше всего работают как с 6-, так и с 8-позиционными разъемами.

Какое определение у кабеля CAT5?

Кабель CAT5 — это пара кабелей, для которых нет экрана. Это широко используемый кабель в компьютерной индустрии.

Заключение

Людям, работающим в ИТ-индустрии, RJ45 — незаменимый инструмент. Над каждым обжимом изображены одни из лучших на рынке обжимных устройств RJ45.

Тем не менее, всегда рекомендуется проверять особенности любого инструмента перед покупкой, чтобы убедиться, что инструмент соответствует всем вашим требованиям.

RJ11 Телефон к разъему RJ45

Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочтите мои раскрытия для получения дополнительной информации.

Кабели Cat5, Cat5e, Cat6 часто используются для подключения телефонных разъемов. Вы можете передать до 4 телефонных линий по одному 4-парному кабелю, который заканчивается разъемом RJ45 (8P8C). Проблема в том, что большинство телефонов, даже многолинейных, не подключаются напрямую к разъему RJ45. Мы обсудим некоторые варианты подключения телефонов с разъемами RJ11 к порту RJ45.

Конфигурация Джека

Прежде чем мы перейдем к разделению телефонных линий, давайте разберемся, что происходит в разъеме. Никто больше не использует старый четырехъядерный (зеленый, красный, черный, желтый) телефонный кабель в новой проводке. В основном это кабель Cat3 или лучше, который состоит из 4 витых пар проводов синего, оранжевого, зеленого и коричневого цветов, а также их белый провод с цветной полосой (бело-голубой, бело-оранжевый, бело-зеленый, бело-коричневый). Поскольку для стандартного телефона требуется только одна пара проводов на линию, мы можем отправить до 4 линий по каждому кабелю.Это обеспечивает большую гибкость и экономит время и трудозатраты на прокладку телефонных кабелей в многолинейной системе. Даже если вы собираетесь использовать только одну телефонную линию, у вас есть место для расширения.

Для обеспечения единообразия, возможности использовать все 4 линии и экономии места в настенной розетке, телефонные установки обычно заканчиваются разъемом 8P8C (8-контактный 8-проводной). Это тот же разъем, который используется для вашего кабеля Ethernet. Это больший разъем, чем вы обычно ожидаете от телефона, который обычно меньше 6P6C или аналогичный (RJ11, RJ12 и т. Д.).6P6C поддерживает до 3 линий, 6P4C — 2 линии, а 6P2C — однолинейный разъем, но все они используют один и тот же штекер. Единственное отличие — количество жил в кабеле.

Есть три стандартных способа подключения телефонного разъема. T568A, T568B и USOC. Разница в том, какие цвета подключены к каким контактам на разъеме.

T568A — предпочтительный метод подключения телефонных разъемов и разъемов Ethernet, а также единственный метод, рекомендованный в спецификации TIA-570-B для жилых помещений. Каким-то образом T568B стал популярным в США.S. коммерческих установок, но T568A чаще используется за пределами США, и федеральное правительство определяет T568A для своих установок. Всем скептикам … Видите, иногда правительство может делать что-то лучше, чем частный сектор. 🙂 USOC больше не используется, но это тип схемы подключения телефонов.

Было бы разумно подключать порты в соответствии со спецификацией USOC, но при использовании T568A кабель впоследствии можно будет легко переключить с передачи голоса на данные или наоборот.Вы заметите, что строки 1 и 2 на T568A и USOC идентичны. Если у вас двухлинейный телефон, вы можете подключить его непосредственно к проводному разъему T568A, и обе линии будут работать. Штекеры меньшего размера RJ11 / 12 подходят непосредственно к разъему RJ45. Это не рекомендуется, так как вы можете повредить другие контакты, но он предназначен для работы таким образом.

Если вам не нужно соответствовать текущему установленному плану распиновки, старайтесь всегда использовать T568A. В любом случае важно знать, как на самом деле подключены ваши разъемы.

Телефонный разъем

Сравните вышеуказанные разъемы со старыми 2-линейными телефонными разъемами, которые раньше использовались на стенах и все еще используются в телефонах. Они выглядят вот так.

Выше показано стандартное телефонное гнездо 6P4C, поддерживающее 2 телефонные линии. Линия 1 находится на центральных штырях, линия 2 — на следующем наборе внешних штифтов. Если используется витая пара, цвета будут бело-синими для зеленого, синими для красного, бело-оранжевыми для черного и оранжевыми для желтого.

Если вы подключите однолинейный телефон, он будет подключаться только к контактам 2 и 3 (линия 1).В двухлинейном телефоне вы будете использовать все 4 контакта.

Подключение стандартного телефона с 4 линиями к разъему RJ45

Джек поддерживает 4 линии, телефон поддерживает 4 линии, это должно быть легко, не так ли? Нет, обычно нет. Проблема в том, что в большинстве стандартных 4-линейных телефонов нет одного 4-линейного разъема RJ45, вместо этого у них обычно есть 2 разъема 6P4C (RJ11), каждый из которых поддерживает 2 линии.

Есть несколько способов справиться с этим правильно, но давайте сначала поговорим о том, как этого не делать. Вы можете подумать, что это упростит жизнь, если вы просто разделите пары кабелей за настенной пластиной и используете 2 гнезда для трапецеидальных искажений RJ11.Теоретически это будет работать, и, учитывая, что это просто телефон, возникнут минимальные проблемы с помехами при наличии множества открытых пар, но это может привести к проблемам. Очевидно, вы увеличите вероятность возникновения помех, провода будет легче повредить, вы займете дополнительное место в настенной пластине и потеряете возможность легко изменить этот порт на сетевой порт в будущем. Это тоже запрещено в спец.

RJ45, 4 линии на 2, RJ11, 2 линии, адаптер

Существует ряд различных разветвителей (обычно называемых 400E), таких как разветвитель Suttle 400E Cat5, которые подключаются к разъему RJ45 и имеют 2 разъема RJ11, каждый с 2 ​​линиями.Их довольно легко найти, но просто убедитесь, что у вас нет обычного телефонного разветвителя (с 1 RJ11 на 2 RJ11). У него должен быть мужской RJ45 с одной стороны и два женских RJ11 с другой.

Если внимательно присмотреться к схеме подключения, кажется, что он следует за T568B на стороне RJ45. Вы все еще можете использовать его с распиновкой T568A, но строки 2 и 3 будут поменяны местами. Если распиновка ваших телефонных разъемов соответствует USOC, этот адаптер работать не будет.

Разорванный кабель

Если вы не можете найти сплиттер выше, вы можете сделать разрывной кабель из кабеля витой пары.

На одном конце вы обжмете разъем RJ45 в соответствии с распиновкой, используемой в вашей настенной розетке. С другой стороны, вы обжмете 1 или несколько разъемов RJ11. Если вы просто хотите вытащить одну линию для одного телефона, выберите пару проводов для нужной линии и вставьте их в центральные контакты RJ11. Вы также можете использовать 2 разъема RJ11 на 2 линии, 4 разъема RJ11 на 1 линию — все, что вам подходит.

Разрывная коробка

Производители структурированных систем электропроводки также имеют готовые разделительные коробки, которые позволят вам получить доступ к 4 линиям различными способами.Один из примеров — Leviton 47609-4×4 4×4 Breakout Module.

Поскольку системы Leviton предназначены для использования в жилых помещениях, Leviton 47609-4×4 подключается в соответствии с распиновкой T568A, в отличие от разветвителя, расположенного выше, T568B.

Сделай сам RJ45 — RJ11 Break Out Box

Если вы не можете найти разделительную коробку выше или у вас есть особые потребности, вы можете сделать свой собственный выходной ящик.

Вы можете сделать его в любом случае, но чтобы дать вам пример, давайте сделаем коробку с 4 портами, которая принимает входящий кабель и разделяет его на L1 и 2, L2 и 1, L3 и 4, L4 и 3, аналогично Leviton.

Нам понадобится:

Для инструментов нам понадобится:

  • Пробойник с режущим и не режущим лезвием 110
  • Модульный обжимной штекер
  • Отвертка

Мы собираемся последовательно подключить 2 пары к 2 портам для линий 1 и 2, а затем проделать то же самое с 2 другими портами для линий 3 и 4, так что у нас будет 4 разъема, подключенных следующим образом:

С помощью этой конфигурации мы можем подключить:

  • 4 отдельных телефона с 1 линией к одному разъему RJ45 для доступа ко всем 4 линиям.
  • 4 двухполосных телефона
  • 2 телефона с 2 линиями
  • или некоторые другие варианты, такие как один 4-х линейный телефон, факсимильный аппарат и однолинейный телефон.

Идет снег, и у меня нет под рукой телефонных разъемов, поэтому я буду подключать его с помощью стандартных 8-проводных разъемов Cat5e. Тот же принцип, но я пробиваю провода к другим контактам, чем указано в инструкциях.

Шаг 1. Зачистите кабель

Зачистите внешнюю оболочку кабеля достаточно долго (может быть, 8–10 дюймов), чтобы у вас было много провода для работы.

Шаг 2: L2 и 1 Jack

Мы собираемся начать с одного из центральных домкратов (линии 2 и 1) и продвигаться по обеим сторонам. Раскрутите оранжевую пару проводов рядом с основанием (не раскручивайте пару полностью) и проткните их к контактам 3 и 4 (оранжевым и бело-оранжевым), используя неразрезной нож 110. Я использую пластиковый перфоратор, который идет в комплекте с домкратами. Повторите то же самое для синей пары на контактах 2 и 5 (бело-синий и синий).

Шаг 3: L1 и 2 Jack

Затем мы сделаем Гнездо линий 1 и 2, используя те же синие и оранжевые пары, за исключением того, что мы нанесем их на противоположные контакты, как и раньше.3 и 4 для синего и 2 и 5 для оранжевого. На этот раз, когда мы пробиваем проволоку, мы будем использовать режущее лезвие 110, чтобы обрезать лишнюю проволоку.

Взгляните на разъем и представьте, как вы хотите, чтобы он выглядел в коробке для поверхностного монтажа. Что касается меня, я хочу пробить следующий домкрат справа от первого. Ваши домкраты могут быть разными, поэтому остановитесь и проверьте. Помните, что при установке в коробку штифты будут сверху.

Кроме того, расположите следующий разъем достаточно далеко, чтобы у вас было достаточно проводов для размещения разъемов в портах на коробке для поверхностного монтажа.

Шаг 4: L3 & 4 Jack

Теперь с другой стороны разъема L2 и 1 мы собираемся добавить разъем для линий 3 и 4, используя зеленые и коричневые пары на контактах 3 и 4 и 2 и 5 соответственно, как показано на предыдущей диаграмме.

Используйте режущее лезвие и оставьте достаточно провода, чтобы можно было разместить домкрат в коробке для поверхностного монтажа.

Шаг 5: L4 и 3 Jack

Последний валет — это линии 4 и 3 валет. Мы проткнем зеленую пару к контактам 2 и 5, а коричневую пару — к контактам 3 и 4, используя режущее лезвие 110.

Шаг 6: Вставьте домкраты в коробку для поверхностного монтажа

Установите пылезащитные колпачки на гнезда, если они есть, затем установите гнезда в порты на корпусе для поверхностного монтажа. Отметьте коробку для поверхностного монтажа над разъемом, чтобы знать, что она работает (L1 и 2, L2 и 1, L3 и 4, L4 и 3 или какая-либо другая конфигурация, которую вы выберете).

Шаг 7: Обжать разъем RJ45

На другом конце провода обожмите разъем RJ45, используя соответствующую распиновку для настенной розетки.Либо T568A, T568B, либо USOC.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
