Секционные гаражные ворота своими руками: Секционные гаражные ворота своими руками

• alexxlab
• 15.09.201906.05.2021
• 0

Секционные гаражные ворота своими руками

 Современные гаражи для автомобилей существенно отличаются от тех, которые строили раньше. Прежде всего, изменилась сама конструкция. Ведь если лет двадцать назад гараж нужен был только для того, чтобы просто хранить автомобиль от неблагоприятных погодных условий или угона. У нынешних автолюбителей, учитывая их отзывы, он является почти вторым домом с различными автоудобствами.

Существенной деталью такого изменения считаются гаражные секционные ворота. На смену громадным распашным металлическим или деревянным моделям пришли удобные, красивые и отличного качества стандартные ворота с электроприводом. Причем их конструкции могут решить очень важную проблему нехватки пространства.

Наиболее популярной новинкой считаются подъемно-секционные ворота, которые максимально сочетают все достоинства «родственников» и, что очень удобно, оснащаются электроприводом.

Многие автовладельцы для того чтобы сэкономить деньги, решают сделать секционные ворота своими руками. Не секрет, что задача эта не из легких. Поможет ее решить приобретение готового заводского комплекта. Его обладатель сможет самостоятельно собрать и осуществить монтаж, если гаражные секционные ворота имеют верные размеры.

Приобретение деталей

Для того чтобы конструкция получилась максимально прочной и надежной, ни в коем случае нельзя покупать детали для нее на рынках. Как правило, заводской комплект всегда продается с пошаговой системой сборки. Если тщательно ее изучить, подготовиться и точно следовать указаниям, то монтаж гаражных ворот своими руками значительно упрощается.

Как приготовить дверной проем

Перед тем как установить секционные гаражные ворота, нужно приготовить дверной проем. Для этого нужно правильно определить его размеры и насколько хорошо станут туда стандартные полотна. При помощи уровня необходимо проверить, чтобы поверхности проема находились на одной и той же плоскости. Должны быть параллельными как вертикальные линии, так и верхняя часть, прилегающая к потолку, с полом.

Все эти работы нужно проводить своими руками еще во время строительства, чтобы избежать дополнительных работ перед установкой. При верном определении параметров последующая после монтажа регулировка будет минимальной.

Узнать размеры глубины помещения, которая нужна для установки секционных ворот, можно исходя из высоты дверного проема. К нему нужно прибавить 50 см. При установке ворот с приводом к параметру высоты добавляется 100 см. При строительстве гаража нужно использовать очень прочные материалы, иначе установить своими руками конструкцию секционных ворот надежно будет весьма затруднительно.

Составляя проект строительства гаража, нужно помнить, что оптимальные размеры притолоки 25-50 см. Отзывы опытных владельцев гаражей подтвердят это. Если этого не учитывать, то конструкция будет намного сложнее, и как следствие – существенно дороже. Для создания хорошего прилегания частей гаражных ворот, а также для улучшения теплоизоляции дверной проем своими руками нужно обязательно выровнять и оштукатурить.

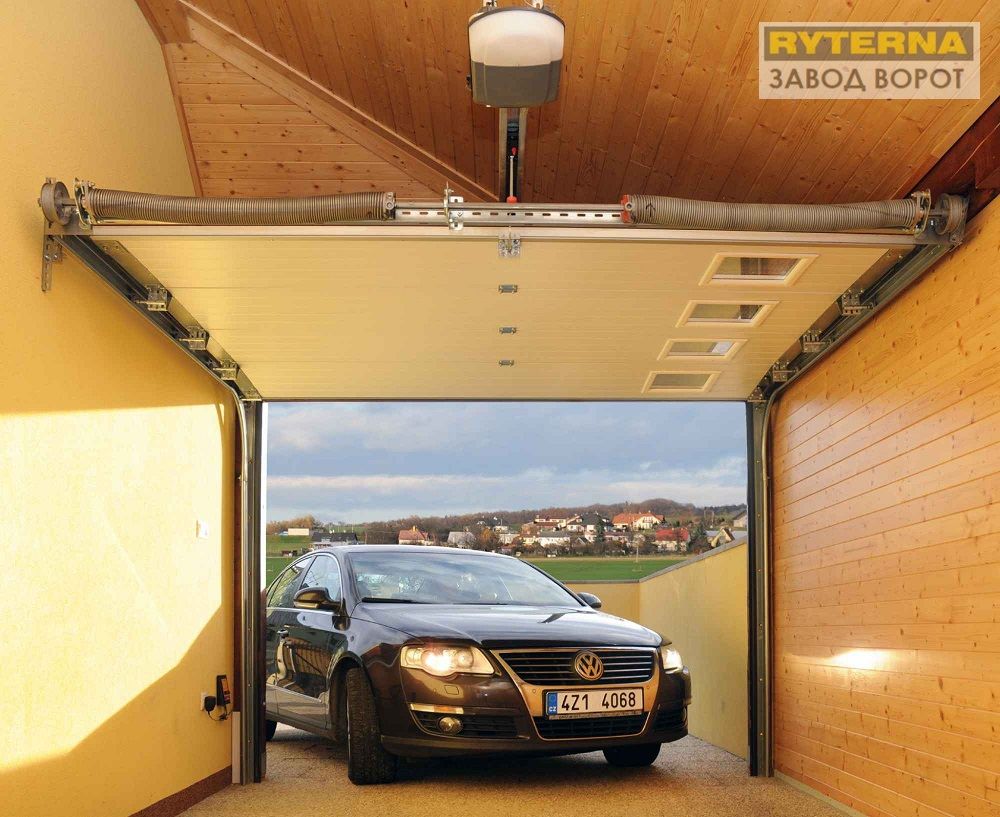

Конструкция секционных ворот

Стандартные секционные ворота с электроприводом состоят из таких основных деталей и механизмов:

•  основное полотно;
•  направляющие модули;
• механизмы для пружинного уравновешивания при движении;
•  устройство механизмов для движения электроприводом;
•  стандартные замки.

Следовательно, после того как установка секционных гаражных ворот завершена, в движение их можно привести электроприводом с применением пульта дистанционного управления.

Особенности установки гаражных ворот своими руками

Секционные ворота состоят из секций, соединяющихся петлями. По краям проема прикреплены шины, которые заходят под перекрытие. Именно по ним движутся секции. Когда гараж открывается, они, сворачиваясь, размещаются вверху.

Панели можно выбрать на вкус автолюбителя, но желательно прочесть перед приобретением отзывы. Как рисунок, так и цвет бывают очень разнообразными. Заводы, которые их изготавливают, предлагают множество вариантов. Полимерное покрытие надежно защищает их от нежелательного воздействия коррозии. Секционные ворота оборудованы специальными панелями термоизоляции. Поэтому они хорошо и бесшумно работают при любой температуре – от -50 до +60 градусов.

Существуют некоторые правила, которых желательно придерживаться при установке секционных гаражных ворот:

1. ​ При работе пользоваться специальными чертежами;
2. ​ Работать с качественными материалами, и только заводского производства;
3. Максимально точно вычислить размеры;
4. ​ Внимательно размещать детали, стараться это делать точно и правильно.

Приступая к монтажу своими руками, нужно понимать, что этот процесс потребует много сил и терпения. Одному человеку с такой работой справиться не под силу. Поэтому на помощь можно позвать друзей, желательно тех, кто в подобной работе неплохо разбирается. Ведь даже пользуясь инструкцией, одному человеку будет невероятно сложно определить размеры и составить чертежи правильно.

Не следует забывать и об осторожности. В безопасности можно будет себя чувствовать, только надев на голову шлем, а на руки перчатки. И обязательно нужно защитить глаза.

Для этого можно использовать специальные очки. Перед работой нужно проверить наличие гаечных ключей, отверток разных видов, молотка, уровня, дрели и рулетки.

Как установить секционные ворота своими руками

Схема очень простая:

1.  В самом начале работы нужно сделать разметку, чтобы установить места закрепления несущих элементов. Если размеры последних окажутся немного больше, нужно расширить проем.
2.  Собрать рамочную конструкцию.
3.  Далее, эта рама осторожно поднимается и устанавливается в подготовленный проем. Не нужно торопиться с прочным закреплением. Возможно, понадобится регулировка наклона рамы.
4. С помощью болтов нужно собрать и зафиксировать горизонтальные направляющие и прикрепить их к потолку.
5. ​ Затем нужно собрать полотно. Монтаж начинается с нижней части. Все элементы панели обеспечиваются роликами.
6. Работа по сборке механизма по уравновешиванию полотна.
7. ​ Установка ручек внизу панели для комфортного использования ворот.
8. Для защиты нужно закрыть механизм специальными кожухами.
9.  Проверка качества установки. Если все сделано правильно, то полотно будет на уровне, до которого его приподняли. Оно не будет само падать или непроизвольно подниматься.

Если удалось убедиться в том, что работа своими руками сделана правильно, то есть большая вероятность на протяжении многих лет, а то и десятилетий, можно будет наслаждаться воротами, которые точно не потребуют ремонта. Желательно, конечно, учесть и отзывы специалистов, которые подтвердят надежность выполненных работ.

Плюсы и минусы самодельных секционных ворот

Хочется отметить, что самодельные ворота приобретают не только экономные автовладельцы, но и те, кто получает от такой работы моральное удовлетворение. Многие отзывы позволяют говорить о том, что монтаж можно сделать так, как удобно, к тому же при желании можно что-то добавить от себя.

Но не стоить забывать, что это работа сложная. И в некоторых случаях лучше просто купить уже собранные на заводе части, нежели собирать их самому и беспокоится о том, что размеры полотна могут отличаться от имеющегося проема. Так вы экономите время и деньги.

Отрицательной стороной самодельных секционных ворот является то, что в этом случае никто не даст гарантий относительно надежности конструкции. А если конструкция полностью или даже одно полотно упадет на автомобиль, то вся вина будет лежать на самом автовладельце.

Для того чтобы такой неприятности не случилось, нужно самодельные ворота использовать только по назначению, точно следуя прилагаемым схемам и инструкциям. Только этот способ является действенным и поможет экономить с помощью недорогих заводских деталей. Эти детали должны идеально совмещаться с воротами. Есть, конечно же, универсальные запасные части, но тщательная проверка никогда не повредит.

пошаговая инструкция по монтажу, видео установки самодельных гаражных устройств

Человек идет в ногу со временем, поэтому его требования к окружающим предметам постоянно растут. Классические распашные конструкции уже никого не устраивают, поскольку им на смену пришли автоматические и подъемные заграждения. Однако умельцы, для которых сделать секционные ворота своими руками является делом чести, все еще остались. Конечно, произвести полноценное изготовление будет практически невозможно, несмотря на наличие всевозможных инструкций и советов в интернете, поскольку это не даст вам гарантий безопасности, но при этом отнимет массу времени.

Конструкция работает таким образом, что каждая секция по направляющим из вертикального переходит в горизонтальное положение и остается под потолком, не занимая полезного пространства помещения. При этом для удобства пользования во время установки секционных ворот монтируют и торсионную систему с пружинным механизмом. Они позволяют вручную открывать гараж с минимальными усилиями.

Возрастающая популярность и доступность подобных конструкций, а также возможность простого монтажа секционных ворот без наличия специального оборудования и знаний, делают их на сегодняшний день оптимальным решением для защиты имущества внутри гаража. Производители подумали даже о тех покупателях, которые очень хотят использовать такое изделие, однако считает его слишком дорогим. Комплекты для самостоятельной сборки позволят сэкономить 25-30 % стоимости готовых решений.

Преимущества самостоятельного монтажа

Наборы «сделай сам» предлагают различные компании, которые учитывают стандартные проемы для гаража и предлагают наиболее популярные готовые решения нескольких цветов на выбор. Они включают в себя все необходимые детали и крепления. И благодаря многочисленным видео урокам пошагового монтажа секционных ворот, процесс установки становится понятным и доступным для любого, кто просто умеет обращаться с инструментом.

Самостоятельная сборка позволяет вам работать спокойно, а значит, вы выполните качественно каждый шаг инструкции, не будете спешить и не махнете рукой на небольшие погрешности, которые затем могут привести к поломке. При этом профессиональная установка ничем не отличается от самодельных секционных ворот для гаража. Вы только выигрываете, поскольку будете абсолютно уверены в том, что все детали на месте и надежно закреплены.

Подобный опыт позволит в будущем всегда самостоятельно проводить работы по обслуживанию или ремонту секционных ворот для гаража, своими руками вы сможете заменить пружинные механизмы, которые рассчитываются на определенный цикл срабатывания. Итак, вы не получаете никаких недостатков, а лишь приобретаете опыт и гордость за то, что смогли сами все сделать.

Как осуществить монтаж секционных ворот правильно?

Разберем подробнее, как сделать секционные ворота своими руками. Оснастить свой гараж современными ограждающими конструкциями можно двумя способами:

1. приобрести стандартный набор «сделай сам»;
2. заказать на заводе изготовление полотна по индивидуальным размерам.

Не у каждого есть возможность использовать под нужды гаража помещение со стандартными проемами. А ведь большинство компаний-изготовителей предлагают комплекты для установки секционных ворот своими руками исключительно по таким размерам. Но как быть тем, кто хочет самостоятельно поставить конструкцию, которая не соответствует этим параметрам?

Для них есть возможность обратиться непосредственно на производство и предоставить размеры проема. На заводе изготовят все необходимые детали, которые не придется подпиливать или выравнивать. Останется лишь забрать и заняться установкой гаражных секционных ворот вместе с помощниками, поскольку одному сделать некоторые работы будет практически невозможно. Один или два добровольца, даже впервые, с легкостью произведут монтаж за день.

Подготовительные работы

Не важно, каким способом вы решили заказать изделие. Подготовка будет для всех одинакова. Прежде всего, изучите в интернете видео, как установить секционные ворота самому. Там доступно показаны все основные шаги, в том числе и подготовка к работе. Заранее купите все инструменты, которых у вас не окажется:

• перфоратор;
• шуруповерт;
• сверла с победитовой насадкой;
• монтажный инструмент;
• уровень;
• измерительную рулетку.

Все крепления, необходимые для установки, будут уже в комплекте. Еще проверить нужно будет и наличие всех компонентов для сборки, чтобы в самый разгар работ не оказалось, что не хватает одной детали. До начала сборки подъемных секционных ворот для гаража своими руками проем должен быть подготовлен и очищен от облицовочных материалов. Для этого при необходимости тонкие или полые стены укрепляют металлическим каркасом. Такие заграждения не терпят малейшего перекоса, поэтому все крепления должны быть закреплены точно по уровню. При выравнивании проема используйте исключительно металлические подкладки. Обратите внимание, что пол также должен быть ровным, иначе под опущенными воротами останется зазор.

И последнее, что необходимо учесть перед непосредственным монтажом – это габариты проема. Необходимо оставить дополнительное расстояние, чтобы обеспечить беспрепятственное открытие и закрытие полотна. До потолка достаточно оставить 30 см, а по бокам – до 40 см. Это позволит без труда установить гаражные секционные ворота своими руками и наслаждаться их работой многие годы.

Конечная сборка секционных ворот

Ничего сложного в сборке секций нет. Необходимо действовать в соответствии с инструкцией и надежно закреплять каждый элемент. Используйте только те инструменты и материалы, которые указал производитель. Первыми устанавливают вертикальные и горизонтальные направляющие, по которым будет осуществляться движение секций. Затем скрепляют каждую секцию между собой при помощи петель. Последней выкладывается верхняя панель, которая должна обеспечивать надежное прилегание к нащельнику. Следующий этап монтажа секционных ворот своими руками включает в себя установку механизмов управления, а также необходимых аксессуаров: замков, ручек и других.

Необходимо уделить особое внимание уравновешивающим пружинам, которые регулируют тросы. Последние должны быть всегда натянуты. Завершающий этап включает в себя монтаж ограничителя хода и, при необходимости, автоматики. После успешной установки секционных ворот их несколько раз проверяют на плавность хода. Если все работы проведены правильно, то полотно будет с легкостью подниматься и опускаться вниз и в ручном, и в автоматическом режимах.

Помните, что для изготовления надежной конструкции необходимо использовать уже готовые заводские наборы для гаража. Ведь б/у запчасти, а также неоригинальные чертежи могут привести к тому, что вся конструкция будет испорчена, а вложенные деньги вернуть уже не получится. Создать надежные и качественные секционные ворота своими руками можно лишь в том случае, если использовать заводские комплекты и следовать пошаговой инструкции.

Экономия средств на самостоятельной сборке позволяет использовать их для приобретения не только автоматики, но и украшения собственного фасада. Можно, например, купить не гладкие белые секции, а филенчатые или волнистые. Или украсить их декоративными окнами, которые не только придают оригинальность, но и освещают помещение изнутри. Установка подъемных секционных ворот своими руками позволит вам в любой момент самостоятельно осуществлять ремонт и обслуживание, не прибегая к помощи специалистов. Все эти неоспоримые преимущества повлияли на то, что сегодня все чаще владельцы гаражей предпочитают самостоятельно устанавливать на них такие ворота. А вы готовы сделать всю работу самостоятельно? Мы ждем ваших ответов в комментариях.

Секционные гаражные ворота своими руками

Среди многих типов гаражных ворот самой удачной конструкцией считаются секционные ворота. Они обладают высокой маневренностью, хорошими теплоизоляционными качествами и устойчивостью от взломов.

Гараж, оборудованный такими воротами, по максимуму функциональный и практичный. Гаражные секционные ворота имеют довольно привлекательный вид, а благодаря необычной конструкции способны экономить свободное пространство вашего гаража.

Современный рынок просто переполнен различными моделями, но цена готовой конструкции и монтажа довольно высока, поэтому многие автолюбители стараются сделать секционные ворота своими руками.

Секционные ворота в гараж

Правда, самодельные конструкции не всегда могут дать ожидаемого результата, ведь многие комплектующие сделать своими руками не получится, так как они производятся только в заводских условиях. В этом случае, чтобы обустроить ваш гараж, лучше использовать уже готовые элементы.

Подготовительные работы

Прежде чем установить своими руками гаражные секционные ворота, нужно провести ряд подготовительных работ.

Для начала нужно подготовить необходимый инструмент, для этого понадобятся:

• дрель;
• молоток;
• гаечные ключи;
• рулетка;
• уровень;
• пассатижи;
• шуруповерт;
• набор сверл.

Дальнейшим этапом будут подготовительные работы дверного проема гаража. В первую очередь, по надобности со стен убирается непрочное покрытие, проем оштукатуривается и с помощью уровня вымеряется его вертикаль и горизонталь. Также для большей прочности, можно сделать металлический каркас. Притока и заплечники должны находиться в одной плоскости.

Чтобы рассчитать необходимую глубину гаража, к высоте ворот добавляется 50 см, если устанавливаются приводные секционные ворота, то 100 см. Наиболее оптимальный размер притоки составляет 30-50 см, если он будет больше или меньше, то гаражные ворота будут установлены с более высоким или низким подъемом.

Потолок и притока вашего гаража должны быть довольно прочными, потому как гаражные секционные ворота обладают большим весом, и вся нагрузка ляжет на них. На заплечники такая нагрузка не располагается, но сделать их нужно также прочными, ведь на них устанавливаются направляющие.

Не стоит забывать и о горизонтальности пола гаража, его нужно сделать своими руками также максимально ровным.

Монтаж секционных ворот

Типовая схема секционных ворот

Когда гараж будет полностью подготовлен, можно приступать к монтажу.

1. Для начала необходимо произвести монтаж верхних панелей ролика, закрепив их с помощью саморезов. Далее делаются отверстия на средней панели и устанавливаются боковые опоры. После чего ставятся внутренние петли. Нижние угловые кронштейны монтируются на нижнюю панель.
2. Прежде чем сделать монтаж направляющих, нужно при помощи уровня отрегулировать горизонтальные панели, а нижняя панель своими краями должна равномерно заходить за проем.
3. Для установки вертикальных направляющих своими руками, нужно чтобы между их кромками и торцами панели оставалось расстояние около 30 мм. Далее нужно закрепить к стене проема угловые стойки, только не стоит сразу затягивать саморезы, это нужно сделать после регулировки направляющих по уровню.
4. Установка горизонтальных направляющих осуществляется в сборе с S-профилем, это увеличивает их жесткость. При помощи отверстий в профиле, необходимо между собой соединить горизонтальные и вертикальные направляющие.
5. Затем нужно взять трос и разрезать его на 2 равные части. На одном конце троса делается петля и крепится к нижней панели. Тоже самое проделывается и со вторым тросом. Далее на ролики надеваются распорные втулки и вставляются в отверстия на угловых кронштейнах. Потом на боковые опоры монтируются роликодержатели с роликами.
6. Пружина на вал устанавливается уже в сборе, не нужно монтировать самодельные комплектующие иначе ваши секционные ворота могут работать со сбоями, и вы не сможете открыть гараж.
7. Затем устанавливается верхняя панель. К верхним опорам крепятся роликовые держатели. В опорные кронштейны устанавливается уже собранный вал, и закрепляются обе пружины. Далее нужно взять трос необходимой длины и накрутить на барабан. После барабан крепится к опорному кронштейну, фиксируется трос и взводится пружина.
8. Далее на S-профиль устанавливаются буферы относительно оси проема. Затем S-профиль крепится к горизонтальным направляющим, а они в свою очередь при помощи кронштейнов к потолку гаража.
9. Когда гаражные секционные ворота будут установлены, в панелях делаются сквозные отверстия, под ручки и задвижки. В этом случае вы можете использовать самодельные ручки.
10. Чтобы ваш гараж был более функциональным, то сделанные своими руками ворота оснащаются автоматикой. Для ее монтажа необходимо на металлическую втулку установить привод и соединить его с направляющей. При этом изогнутая тяга присоединятся к прямой. Затем крепежный кронштейн закрепляется на направляющей и устанавливается на ворота гаража. В принципе на этом монтаж секционных ворот своими руками закончен.

Устанавливая на гараж своими руками такие ворота, обязательно используйте оригинальные чертежи.

Ведь даже небольшие отклонения будут способствовать заклиниванию ворот гаража. Не стоит также приобретать дешевые комплектующие, так как они могут быстро выйти из строя.

Воспользуйтесь более известными брендами, и тогда гараж даже с маленькой площадью будет практичным и функциональным на долгие годы.

Секционные ворота своими руками

Двери-самоходы с отличными защитными, теплоизоляционными и функциональными характеристиками можно создать на свой вкус – изготовить секционные ворота своими руками и установить в подготовленный проем. Однако до того, как приступить к выбору готовых чертежей и приобретению материалов, опытные автолюбители рекомендуют учесть свои навыки в строительной отрасли, так как изготовление секционных ворот своими руками – дело непростое.

Конструктивные особенности ворот

Конструктивно подъемно секционные ворота состоят из полотна в виде сэндвич-панелей, соединенных петлями. Полотно при открывании перемещается вверх при помощи торсионной системы из валов, тросов, барабанов и регулируется пружинным механизмом. Для фиксации полотна по сторонам используются направляющие, которые устанавливают вдоль потолка и рамы, а специальные ролики по бокам панелей снижают сопротивление.

Секционные ворота своими руками

Полотно при открывании легко скользит сначала по вертикальным профилям, а затем – плавно перемещается на горизонтальные оси. Стандартная конструкция секционных ворот оснащается храповыми муфтами, которые защищают устройство от обрыва тросов. Для бесшумного и мягкого хода дверей-самоходов используются шарики из полиамида, благодаря чему маневренная конструкция беспрепятственно укладывается горизонтально потолку, завораживая взгляд многократным преломлением полотна во время движения.

Секционные гаражные ворота: стоимость

Дорогая стоимость реализации идеи функционального оснащение въезда в гараж – единственный недостаток, который сдерживает массовое обустройство секционных ворот в гаражном строительстве. Минимальная сумма, с которой придется расстаться автолюбителю для установки маневренного полотна, составляет около $1 200. Даже пресловутая конкурентная борьба производителей популярных конструкций не позволила существенно повлиять на ценовую политику.

Стандартные модели – не единственная возможность порадовать глаз комфортным обустройством въезда в гараж. На рынке дверей-самоходов предложены модели зарубежных секционных ворот с еще более смелым верхним ценовым порогом в $10 000. Поэтому тем, кто планирует установить маневренное полотно, но не уверен в своих навыках, необходимо учесть все возможности экономии:

• выбрать готовый комплект для сборки своими руками и сэкономить около 25% стоимости. Сложность работ по сборке готовой заводской модели больше напоминает конструирование, чем строительно-монтажные работы. Поэтому купить сдвижные секционные ворота и собрать своими руками по инструкции производителя, сможет даже исполнитель со скромными навыками в обращении с инструментами;
• ограничить ассортимент декора при выборе готовых моделей. Самые дорогие элитные украшения ворот, от которых рекомендуется отказаться в целях экономии – вставки ценных пород древесины, ручная ковка, сегмент продукции с авторским дизайном. Дорогостоящим декором, который значительно влияет на стоимость, являются вставки из акрила или цветного стекла;
• тем, кто предпочитает оригинальный дизайн и новые коллекции, необходимо помнить аргументы «против». Например, стильные секционные гаражные ворота: стоимость изделий станет ощутимым ударом по семейному бюджету, особенно при выборе цветных изделий, замысловатого рельефа, цветной «дымки», мозаики, отделки «под дерево». Такие украшения обойдутся на 35% дороже цены стандартного образца;
• не менее дорогостоящим решением, чем креативный декор, является продажа секционных ворот панорамного вида – оригинальной и модной новинки гаражного строительства с полотном из теплосберегающих стеклопакетов, которые обрамлены сеткой из ПВХ-профиля;
• приемлемым вариантом оригинального украшения гаража с точки зрения стоимости является соотношение стандартные ворота подъемно секционные – цена изделий различных оттенков без декоративных изысков, что позволит гармонично вписать новый элемент в ландшафтный дизайн участка.

3d наклейки на гаражные ворота

Удобство управления тоже влияет на стоимость изделий, например, автоматические секционные ворота – цена конструкции будет зависеть от набора комфортных дополнений. Минимальный набор в виде электропривода линейной модели небольшой мощности в пределах 0,5 кВт относится к бюджетным решениям. В таком случае закрытие конструкции будет происходить при помощи механизма трансмиссии, надежно фиксирующего полотно за счет блокировки двигателя привода.

Более дорогой ассортимент удобных дополнений – специальный ключ, позволяющий разблокировать механизм при отключении электричества, встроенные датчики, которые реагируют на неподвижные или двигающиеся предметы и останавливают движение дверей-самоходов. Любая автоматика для секционных ворот является дополнительным фактором, который повышает стоимость изделий. Полезный вариант автоматики, от которого не рекомендуется отказываться даже в недорогих моделях – ручной замок, который спасет автолюбителя в нестандартных аварийных ситуациях.

Сэндвич-панели для ворот

Заводские сендвич панели для секционных ворот – самое выгодное решение при обустройстве гаража. Полотно состоит из 2-х листов оцинкованной стали с эффективным утеплителем посередине. Чаще всего в качестве утеплителя используются полиуретановая пена или полиэстер. Все декоративные покрытия наносятся в заводских условиях, поэтому двери-самоходы прослужат много лет, не теряя декоративных качеств. Оптимальный вариант благоустройства гаража – подогнать дверной проем под заводские размеры.

Нестандартный формат ворот будет дорого стоить и придется искать опытного мастера, который будет готов взяться за столь кропотливую работу. Поэтому при выборе изделий рекомендуется соблюдать соотношение: стандартные секционные гаражные ворота – размеры полотна 385/500/610 мм. Толщина полотна может быть любой:

• 20 мм считается «холодным» вариантом и рекомендуется для неотапливаемого гаража;
• 35-45 мм по теплоизоляционным свойствам соответствует толщине стены в 1,5 кирпича и является утепленным вариантом двери в гараж.

Дополнительный фактор, которому рекомендуется уделить внимание при выборе сэндвич-панелей – уровень защиты секционных ворот для гаража от пресловутых мостков холода. Для создания оптимальных условий хранения автомобиля необходимо выбрать заводские изделия, в которых створки не соприкасаются, но допустимый зазор составляет до 4-х мм.

Удобный вариант полотна – изделия с эластичными пробками, которые обеспечивают плотное прилегание панелей, или плотный контакт створок со специальными пазами, предотвращающими случайное зажатие пальцев. Если выбрать элитные секционные ворота, стоимость изделий может включать комфортное дополнение – входную калитку. Удобное решение обойдется дороже на 35-40%, в зависимости от варианта калитки: с высоким или стандартным порогом. Оптимальные условия хранения автомобиля и защитные функции такой модели ворот обеспечиваются встроенными датчиками: устройства блокируют движение полотна, если неплотно закрыта дверь.

Секционные ворота «собери сам»

Компромиссный вариант по сложности монтажа между готовыми заводскими изделиями «под ключ» и самодельными конструкциями – гаражные секционные ворота собери сам в виде универсального конструктора. Качество заводских «конструкторов» ничем не отличается от готовых изделий, поэтому правила выбора остаются прежними: подобрать нужный размер по проему, выбрать продукцию производителя, хорошо зарекомендовавшую себя в эксплуатации.

Гаражные секционные ворота собери сам

Главное условие сохранение качественных и эксплуатационных характеристик готового конструктора – сборка и установка секционных ворот своими руками точно по схеме. При выборе производителя можно учесть, что лидирующие позиции на рынке прочно удерживают немецкие бренды. Лучшие производители секционных ворот – это Normstahl, Zaiger, Hormann и Liftmaster. Тем, кто предпочитает американские компании и не ограничен в бюджете, можно рассмотреть продукцию AMARR или Wayne Dalton, практичным автолюбителям подойдут доступные по цене двери-самоходы российской компании DoorHan, литовской RYTERNA и белорусской «Алютех».

Особенность сборки готовых конструкторов – все модели секционных дверей отличаются нюансами изготовления, поэтому унифицированных рекомендаций по сборке не существует. Единственное условие, которое обеспечит качественную сборку дверей в гараж – схема монтажа секционных ворот выбранного производителя, в которой указано местонахождение элементов, правильное размещение рабочих механизмов и последовательность установки всех составляющих дверей-самоходов.

Особенности сборки готового комплекта

Тем, кто выполнял сборку маневренных ворот и знает на практике последовательность работ, рекомендуется не рассчитывать на память, а руководствоваться схемой, которая прилагается к определенной модели. Только инструкция по монтажу секционных ворот выбранной модели обеспечит качественную сборку с учетом конструктивных особенностей дверей-самоходов. Основные этапы монтажа любого вида ворот без учета «изюминок» конструкции:

1. Обеспечить свободное пространство до потолка и по бокам, соответственно 30 и 45 см. Если подробная схема сборки секционных ворот содержит другие размеры зазоров, то необходимо следовать инструкции, но учесть, что отклонение от общепринятого стандарта допускается только в меньшую сторону.
2. Подготовка проема включает очистку поверхности от облицовочного слоя и мероприятия по укреплению конструкции, если гараж возведен из легких блоков. Для укрепления частного гаража необходимо учесть, что у ворот секционных, размеры и вес могут отличаться в зависимости от модели. В большинстве случаев при подготовке прочного и надежного основания под двери-самоходы достаточно монтажа металлического каркаса.
3. Подготовить детали, включая ролики для секционных ворот, и проверить комплектность «конструктора». Кроме того, необходимо приобрести инструменты для качественного монтажа: набор монтажного и измерительного (уровень, рулетка) инструмента, электродрель или шуруповерт, перфоратор. Если в комплекте не предусмотрен крепеж, то необходимо приобрести крепежные материалы, а оригинальная фурнитура для секционных ворот потребуется тем, кто планирует гармонично вписать новый элемент в стильный дизайн ландшафта.
4. Разметка проема под ворота автоматические секционные выполняется по схеме: сначала необходимо отметить места крепления элементов (профилей) и точно выставить вертикаль для плотной фиксации деталей.
5. Выполнить монтаж секционных гаражных ворот и регулировку дверей-самоходов. Главное условие длительной эксплуатации конструкции – выполнять монтаж строго по рекомендациям производителя выбранной модели.

Общие правила монтажа, которые предусматривает любая инструкция по установке секционных ворот, заключаются в последовательном креплении деталей без перекосов. Кроме того, обязательно учесть, что при монтаже конструкции не допускается использование деревянных колышков или монтажной пены для выравнивания. Рекомендуемый вариант удобного крепления – использовать металлические подкладки.

Монтаж секционных гаражных ворот

Полотно функциональных ворот собирается с нижней панели: сначала необходимо закрепить все секции, обеспечить плотное прилегание створки и нащельника, отрегулировав верхние кронштейны, затем – закрепить механизмы управления. После монтажа конструкции, можно приступить к креплению аксессуаров (замков, ручек, засовов) и монтажу уравновешивающих пружин. Главное при установке пружин – контролировать, чтобы тросы находились в подтянутом состоянии.

Универсальный вариант для талантливых автолюбителей – превратить бюджетный вариант в изящную конструкцию, изменив соотношение цены стандартных гаражных секционных ворот эконом-класса в сегмент премиум-продукции без значительных затрат. Для этого достаточно выбрать недорогой комплект, установить маневренную конструкцию и подобрать недорогой стильный декор – нанести замысловатый рельеф или картинку.

Самодельные секционные ворота

Думаете, как купить секционные ворота дешево? – не нужно экспериментировать с продукцией неизвестных производителей, попробуйте альтернативный вариант. Можно подобрать упрощенную схему сборки, самостоятельно приобрести качественные «запасные части» именитых брендов и собрать функциональную конструкцию, воспользовавшись смекалкой.

Единственное, что нужно учесть автолюбителю, – секционные гаражные ворота своими руками не обязательно окажутся дешевле готового комплекта, учитывая сложность конструкции и цену заводских элементов безопасности. Экономить на приобретении качественных деталей специалисты не рекомендуют, так как ненадежность конструкции и малейшая ошибка в расчетах, могут привести к падению полотна весом до 300 кг, что представляет угрозу не только имуществу, но и жизни автолюбителя.

Тем, кто планирует сэкономить, но не знает как сделать секционные гаражные ворота своими руками, необходимо учесть основные рекомендации:

• использовать исключительно оригинальные чертежи ворот секционных известных производителей – никаких экспериментов Кулибиных!
• рассчитать конструкцию с учетом индивидуальных размеров проема;
• использовать только заводские расходники;
• оригинальная схема установки секционных ворот должна прилагаться к чертежам. Выполнять монтаж необходимо по инструкции того производителя, чьи детали используются при комплектации самодельного конструктора.

Фактически предстоит собрать самодельные секционные ворота из заводских деталей, сэкономив на приобретении готового комплекта. Поэтому общие правила монтажа такие же, как и при сборке готового комплекта. Единственный нюанс – собранная по оригинальному чертежу модель дверей-самоходов устанавливается с учетом конструктивных особенностей, указанных в схеме монтажа выбранного производителя.

Принцип выбора исключительно качественных «запчастей» относится и к дешевым китайским деталям, и к оригинальным запчастям б/у. Оба перечисленных сегмента продукции нежелательны для изготовления надежной конструкции. Связано это с тем, что заводские запчасти для секционных ворот с неизвестным эксплуатационным ресурсом (б/у) содержат значительные риски и для безопасного хранения транспортного средства, и для жизни автолюбителя.

Главное – правильно подобрать качественные заводские комплектующие для секционных ворот с учетом мероприятий личной безопасности, предусмотрев храповые муфты для защиты устройства от обрыва, пружинный механизм и торсионную систему. Дешевые заводские детали одного производителя – лучше, чем снятые с б\у ворот механизмы с неизвестным сроком службы. Преимущество выбора продукции одного производителя – не нужно подбирать запчасти с учетом факторов универсальности и совместимости, что повышает вероятность качественной сборки надежных ворот своими руками.

Секционные гаражные ворота из подручных средств

Теоретически можно изготовить секционные ворота из подручных средств и дополнительно сэкономить на обустройстве въезда в гараж. Однако на практике для такого мероприятия потребуются не только уверенные навыки владения спектром строительных инструментов, но и инженерные задатки, и навыки токаря. Поэтому перед тем, как приступить к дорогостоящему эксперименту, необходимо оценить свои возможности и навыки, а также помнить, что от безопасности креплений будет зависеть жизнь человека.

Формально процесс создания ворот может быть любым – от изобретения собственного функционального «конструктора» до удачного повторения проверенной идеи. Второй вариант более надежен, так как будут использоваться готовые оригинальные чертежи и проверенные на практике расчеты. Однако даже в случае, если используется оригинальный чертеж, предстоит самостоятельно изготовить сложные детали на специальном оборудовании и приобрести специальные уплотнители из морозоустойчивой резины или каучука. Конструктивно простая схема дверей-самоходов состоит из нескольких деталей:

• направляющие;
• полотно;
• валы;
• петли;
• подвесы;
• балансировочные пружины;
• прочие элементы конструкции по чертежу.

Установка секционных ворот

Для полотна, направляющей, валов и пружин потребуется приобрести металл и учесть рентабельность реализации идеи, добавив транспортные расходы. Если присутствуют уверенные навыки плотника и маляра, то можно изготовить все элементы самостоятельно и комфортно обустроить въезд в гараж действительно недорого. Если в бюджет добавить затраты на покраску и оплату услуг токаря, то двери-самоходы из подручных средств могут оказаться дороже готового комплекта.

Не знаете, как установить секционные ворота в подготовленный проем? – это самый простой этап при выполнении работ своими силами. Для правильной установки достаточно воспользоваться общими рекомендациями по сборке готовых комплектов и учесть нюансы монтажа выбранной модели. Поэтому перед тем, как приступить к работе по изготовлению «запчастей», обязательно не только подобрать оригинальный чертеж, но и схему монтажа выбранной модели ворот. Если планируется утепление ворот своими руками, то рекомендуется использовать простые в монтаже утеплители – минеральную вату или пенопласт.

Ремонт секционных ворот

При точном соблюдении рекомендация по сборке и инструкций производителя ремонт гаражных секционных ворот в скором времени не понадобится. Связано это с тем, что на практике, если следовать рекомендациям по выбору надежного производителя, заводские изделия служат без ремонта весь срок, указанный в описании продукции. Однако в процессе эксплуатации конструкции, повреждения ворот часто связаны не с выходом со строя «запчастей» и механизмов, а с фактором случайности: неаккуратный въезд автотранспорта, «мелочный» ремонт. ТОП популярных причин ремонта:

• механические повреждения секций;
• износ роликов, уравновешивающих пружин;
• поломка привода, подвижных частей механизмов.

Серьезные поломки – выход со строя электропривода, обрыв троса, затрудненный ход полотна, лишний скрип конструкции – рекомендуется доверить специалистам. Хотя возможен ремонт подъемно секционных ворот своими руками, если сборка комплекта или изготовление маневренных дверей выполнялись самостоятельно. «Мелкий» ремонт фурнитуры не связан с какими-либо сложностями и его предлагают выполнить своими руками даже сервисные центры.

Главное при монтаже ворот – предусмотреть вероятность выхода со строя или случайного повреждения элементов конструкции и закрепить на внутренней стороне полотна информационную наклейку. В таком случае поиск запчастей не займет много времени – достаточно сообщить продавцу-консультанту каталожный номер и модель ворот. Опытные автолюбители рекомендуют не пренебрегать проверенным способом предотвращения серьезных поломок – регулярно «поправлять» конструкцию и проводить профилактические мероприятия. Правильный подход к эксплуатации ворот – залог длительного срока службы конструкции без дополнительных издержек на ремонт.

Гаражные ворота своими руками ? инструкция для всех

В свое время секционные ворота совершили революцию на рынке защитных устройств для гаражей и зон въезда на промышленные и частные территории. В частности, благодаря им, автомобильный гараж перестал быть только лишь «коробкой» для хранения транспортного средства. Он превратился в современное помещение с улучшенными теплосберегающими характеристиками, к которому можно вплотную подъехать на авто, не опасаясь, что створки гаражных ворот не позволят это сделать.

Многие автовладельцы в целых экономии принимают решение о сборке и установке гаражных ворот своими руками. Данный способ подходит тем, кто готов не отступать от правил успешной сборки, а именно:

• использовать исключительно заводские детали и расходные материалы;
• пользоваться оригинальными чертежами;
• выполнить корректные расчеты и измерения;
• осуществлять предельно точный монтаж, сверяясь с инструкцией на каждом этапе сборки.

Отличительные особенности секционных ворот

В ряде европейских стран они являются, пожалуй, наиболее популярным типом воротных конструкций. С технической точки зрения, секционные гаражные ворота представляют собой набор связанных между собой секцией, передвигающихся по направляющим шинам. В зависимости от команды, посланной с пульта ДУ, полотно ворот поднимается под перекрытие гаража или, наоборот, опускается, закрывая собой въезд.

Масса удобств — таких как экономия пространства, возможность встроить калитку для пешего прохода, закрывать ворота на надежный ригельный замок снаружи или удобную защелку изнутри – сделали гаражные секционные ворота популярными у собственников.

В перечне достоинств фигурируют также бесшумная работа и хорошая теплоизоляция. Бесшумность работы механизма достигается применением в изготовлении рамы и полотна ворот оцинкованной стали со специальным полимерным покрытием, поглощающим шумы. Высокие теплоизоляционные характеристики обусловлены свойствами и структурой сэндвич-панелей и плотным прилеганием деталей друг к другу за счет уплотнителей.

Материалы

Надежность ворот, собранных и установленных своими руками, а также их безопасность, во многом зависят от выбора материалов. Это довольно сложная конструкция, и допущенные ошибки могут свести на нет все усилия. Также, неправильный подбор комплектующих может привести к необоснованному удорожанию ворот – стоимость их выйдет дороже готовых.

Несколько важных правил:

• Приобретать детали для сборки ворот своими руками следует у производителей и дилеров, а не на рынках.
• Нельзя использовать материалы и механизмы б/у, которые уже выработали свой ресурс и не могут гарантировать надежность и долговечность.
• Наиболее правильным решением станет приобретение базового комплекта секционных гаражных ворот. После покупки заводского комплекта останется лишь собрать их, воспользовавшись детальной схемой сборки, существенно облегчающей работу.

Соблюдение этих правил поможет избежать повреждения ворот в процессе эксплуатации, убережет автомобиль от ущерба, а людей – от травм.

Базовый комплект для сборки секционных ворот – экономия 15-25%

Есть спрос – будет и предложение. Учитывая интерес о стороны потребителей, производители секционных гаражных ворот предлагают к продаже базовые комплекты, включающие практически все необходимое для самостоятельной сборки. При этом суммарные расходы покупателя при сборке и установке ворот своими руками снижаются на четверть по сравнению с установкой их на заказ.

Такой «конструктор» позволяет обзавестись надежными и долговечными гаражными воротами, нисколько не уступающими по своим эксплуатационным характеристикам фирменным изделиям. Главное при этом – не отступать от схемы сборки, уделить самое пристальное внимание точности расчетов, подготовке проемов, последовательности монтажа, подбору и установке автоматики.

Подготовка к монтажу

Перед монтажом следует убедиться, что для установки ворот в проеме имеется достаточно свободного пространства: по бокам – примерно 45 см, до потолка – 30 см. При необходимости (например, если стены гаража выполнены из блоков), проем следует укрепить металлическим каркасом.

Еще несколько важных требований к проему:

• точная геометрия – проем должен быть строго прямоугольной формы;
• боковые стены проема должны составлять одну плоскость с притолокой;
• на поверхности плоскостей обрамления не должно быть трещин и наплывов штукатурного раствора; они должны быть гладкими и ровными;
• рабочие поверхности не должны иметь существенных отклонений по горизонтали и вертикали (плюс/минус 1,5-5,0 мм на метр поверхности).

С уровнем чистового пола нужно определиться заранее. Монтаж секционных ворот можно осуществлять и тогда, когда пол уже имеет свою окончательную высоту, и тогда, когда планируется закончить его после установки конструкции.

В зависимости от вида ворот и привода, к проемам могут предъявляться и дополнительные требования. Если вы в чем-то не уверены, лучше посоветоваться со специалистом компании, в которой будете приобретать базовый комплект.

Особенности закрепления несущих элементов ворот

Существует два варианта крепления несущих элементов: непосредственно к проему и к специально сооруженной конструкции из металлического фасонного профиля.

Первый способ практикуется в случаях, когда стены гаража выполнены и натурального камня, цельного (не пустотелого) кирпича или бетона.

Второй способ используется в случаях стен, возведенных из пустотного силикатного или керамического кирпича, газосиликатных блоков, ячеистых блоков, газо- и пенобетона. В качестве материала для изготовления обрамляющей проем конструкции используется металлический уголок №75, толщиной 3 мм. После укрепления проема следует отметить места, где будет осуществляться крепление профилей, фиксирующих перемещение панелей ворот.

Для достижения наилучшего результата следует очень точно сделать все замеры, выровнять стойки и профили, чтобы впоследствии ворота не перекосились.

Последовательность монтажа

Сборка ворот ведется по инструкции, содержащей все необходимые схемы и информацию о последовательности действий. Вам понадобятся следующие инструменты:

• перфоратор – желательно с победитовыми сверлами;
• электродрель или шуруповерт;
• строительный уровень, измерительный инструмент (рулетка).

Далее нужно перенести на воротный проем схему монтажа. Разметить точки крепления основных несущих узлов – направляющих, которые будут определять перемещение полотна ворот в горизонтальном и вертикальном направлениях.

Монтаж несущих элементов должен осуществляться строго в порядке, предусмотренном инструкцией по сборке. Все указанные в руководстве размеры должны быть соблюдены максимально точно. Монтаж секционного механизма подразумевает максимально плотное соединение всех деталей, исключающее наличие зазоров. Во избежание заклинивания полотна следует максимально точно выставить вертикальную направляющую проема.

После того, как несущие элементы будут закреплены, можно приступать к сборке полотна гаражных ворот.

Монтаж

Последовательность сборки конструкции ворот выглядит следующим образом:

• Подготовка и сборка панелей.
• Установка стоек с вертикальными направляющими. Фиксация рамки несущего каркаса в воротном проеме.
• Сборка горизонтальных направляющих. Установка их по месту, согласно схеме. Установка концевых опорных стоек. Проверка горизонтальности расположения направляющих при помощи уровня.
• Установка горизонтальной планки с предварительным креплением концов направляющих к перекрытию (потолку гаража).
• Уравновешивание ворот путем сборки и установки соответствующего механизма.
• Крепление троса к угловым кронштейнам и барабанам.
• Наладка работы механизма уравновешивания с целью обеспечения легкого их открытия.
• Установка элементов управления: ручек, задвижек, амортизаторов движения и каната ручного управления.
• Установка защиты от обрыва троса.

Для того, чтобы конструкция эстетично выглядела, бесшумно действовала и сохраняла тепло внутри гаража, необходимо использовать уплотнители для ворот: резиновые – в местах соприкосновения с полом; из полимерного каучука – в верхней части и по бокам. Таким образом, можно получить достаточно герметичный проем.

Как подобрать привод

Выбор привода осуществляется в зависимости от интенсивности эксплуатации гаражных ворот, площади проема, предпочтений продукции того или иного производителя.

Одним из основных критериев выбора является интенсивность использования. Если ворота планируется открывать и закрывать только по утрам и вечерам, можно без всякого риска установить привод бытового назначения. Если ворота используются десятки раз в течение суток – оптимальным вариантом становится автоматика промышленного типа.

Кроме того, автоматика различается по видам гаражных ворот.

• Потолочный привод применяется в случаях стандартного, наклонного и пониженного видов монтажа. Во всех этих случаях имеет значение такой параметр, как высота полотна ворот.
• Навальный привод может быть использован при боковых расстояниях от проема до стены, не превышающих 25 см. Для данного типа автоматики имеет значение как размер полотна, так и его вес.

Реечный привод выбирается, исходя из площади полотна, но с учетом его высоты. В ряде случаев может потребоваться удлинитель рейки, однако специалисты рекомендуют не экономить и изначально приобретать более мощный привод с рейкой достаточной длины.

Что касается выбора производителя – на рынке имеется достаточно большой выбор приводов для гаражных ворот, и наибольшей популярностью пользуется автоматика Doorhan, Alutech, Nice, Faac, Hormann и ряда других.

Все вышеперечисленные производители комплектуют автоматику для гаражных ворот пультами дистанционного управления, позволяющими открывать и закрывать ворота из помещения, с улицы, из автомобиля.

Установка электропривода

Отличительной особенностью автоматического привода для гаражных ворот является легкость установки и беспрецедентное удобство в эксплуатации. Правильно подобранная автоматика – гарантия высокой надежности ворот и комфорта их владельца. Кроме того, электрический привод является дополнительной степенью безопасности, т. к. при закрытых воротах исполняет роль запорного устройства.

Другой особенностью электроприводов является то, что с их помощью можно автоматизировать не только новые, но и существующие гаражные ворота. Это обеспечит не только удобство, но и защиту гаража извне. Несмотря на то, что данные устройства работают на электричестве, их устройство предусматривает также и режим ручного управления, который включается в моменты перебоев в централизованной подаче электроэнергии.

Автоматика различных производителей характеризуется рядом индивидуальных особенностей установки и настройки электроприводов. Подробнее узнать об этом можно у официальных дилеров, продавцов приводов, а также на сайтах производителей, где обычно можно найти все нюансы инсталляции.

Более того, продавцы автоматики обязаны предоставить покупателям «Руководство по монтажу и эксплуатации», составленное для конкретной модели привода. Данный документ содержит массу ценной информации, от основных правил техники безопасности при проведении электромонтажных работ до последовательности монтажа и настроек функций привода, таких как:

• определение и запоминание конечных положений;
• определение препятствий;
• программирование радиопередатчика;
• активация фотоэлементов;
• установка периода автоматического закрывания;
• подключение внешней кнопки управления, сигнальной лампы, датчика калитки и т. п.

В отдельных случаях, в работе гаражных секционных ворот, установленных своими руками, обнаруживаются различные недостатки. В 99% случаев они бывают вызваны погрешностями в измерениях и нарушениями регламентов производителя. Для того, чтобы избежать подобных неприятностей, следует соблюдать точность измерений, последовательность монтажа и четко следовать инструкции.

Установка секционных гаражных ворот

Установка секционных ворот для гаража состоит из нескольких типовых стадий. В этом материале мы расскажем, как установить секционные ворота Doorhan, Alutech и Hormann.

Дорхан

Монтаж ворот Дорхан подробно показан в видео и инструкции от производителя, который обещает, что с процессом установки секционного полотна справится даже новичок.

Серии ворот Yett отличаются быстрым монтажом продолжительностью в 20 минут.

Производитель крепит элементы фурнитуры на заводе, сокращая временные затраты владельца и общую трудоемкость процесса.

Официальная инструкция по сборке ворот Дорхан от производителя.

Yett 01

Yett 02

После того, как инструменты подготовлены, последовательно осуществляют сборку нижней, средней и верхней панелей. Затем выполняют установку вертикальных направляющих. Первым делом проверяют ровность пола проема, а затем крепят нижнюю панель, относительно которой выполняется монтаж вертикальных направляющих.

Затем устанавливаются горизонтальные направляющие, после чего закрепляются опорные кронштейны торсионного механизма. Панели монтируют после распорных втулок, а затем осуществляют монтаж торсионного механизма.

Крепление к потолку осуществляется за счет уголков или универсальных кронштейнов, после чего регулируют натяжение тросов, устанавливают С-профиля, буферы, амортизаторы, ручки и задвижки. Установка своими руками завершается проверкой движения хода полотна.

RSD 02

Видео состоит из двух частей:

Alutech

Отвечая на вопрос «как установить ворота Алютех», — многие пользователи отмечали, что сложность процедуры чрезвычайно преувеличена производителем. Для монтажа понадобится дрель, гаечный ключ и ряд других необходимых инструментов, приведенных в инструкции.

Сначала нужно подготовить проем (идеальным вариантом является кирпичная кладка или бетон), а затем сконструировать каркас, закрепить направляющие и собрать панели, начиная с нижней.

Иллюстрированные инструкции для: стандартного, высокого и низкого монтажа Алютех.

Официальное видео от производителя.

Более подробное и полное видео с русской озвучкой: в первую очередь актуально для новичков.

Hormann

Сборка ворот Херман (как и любых секционных полотен), не допускает использования монтажной пены и колышков из дерева для регулировки конструкции в плоскости. Для этого нужно применять металлические подкладки. Перед выполнением работ дверной проем нужно разметить в местах, где к нему будет крепиться каркас.

Каждый миллиметр должен быть выверен, малейших перекосов не допускается.

Инструкция по монтажу Hormann с
Z, L, N, H треками.

Прежде чем выполнять установку, нужно собрать несущий каркас и надежно закрепить его в проеме. Далее выполняют монтаж потолочной части несущего каркаса и приступают к сборке панелей. Как утверждают пользователи, которые выполняли установку своими руками, инструкция настолько понятна, что с ней справится даже новичок.

Монтаж электропривода ProMatic:

Как правило, владельцы, уже установившие ворота, отмечают, что процесс монтажа не вызвал у них никаких сложностей.

Монтаж секционных гаражных ворот своими руками

Автоматические секционные ворота на сегодняшний день являются важнейшим элементом экстерьера зданий. Большую популярность в гаражном строительстве они получили благодаря высокой взломоустойчивости. Элегантная воротная конструкция имеет привлекательный внешний вид и считается крайне удобной в эксплуатации. Функциональное значение подобных изделий достаточно широкое: секционные гаражные ворота используются для термоизоляции и герметизации различных помещений.

Оглавление:

1. Конструкция секционных ворот
2. Подготовка к установке ворот
3. Подготовка дверного проема
4. Установка секционных ворот

Конструкция секционных ворот

Секционные ворота для гаража состоят из направляющих, модулей и пружинного механизма, который уравновешивает колебание полотна. Дополнительно оснащают секционное полотно специальными механизмами, которые программируют на закрытие и открытие ворот с помощью дистанционного пульта. Операции по закрытию и открытию ворот по силе даже детям посредством одного нажатия на пульт управления.

Гаражные секционно-подъемные ворота подходят лучше всего для помещений с ограниченным свободным пространством. Поднятые вверх ворота, открывая въезд, экономят полезную площадь. Панели для секционных ворот производятся в любом цвете и с любым изображением по индивидуальному заказу покупателя.

Панели на заводе-изготовителе покрывают специальным полимерным покрытием, чтобы защититься от коррозии и обеспечить долговечную эксплуатацию. В полотно ворот при необходимости встраивается прочное и стойкое к ударам акриловое окно, которое обеспечивает естественное освещение помещения. Секционные ворота способны функционировать бесперебойно при разных температурных режимах (-50 — +70 градусов по Цельсию) благодаря оснащению изделия термоизолирующими сэндвич-панелями.

Если говорить по поводу безопасности, то запирание автоматических гаражных секционных ворот обеспечивают специальные замки запорной системы, что позволяет после закрытия блокировать полотно в автоматическом режиме. При правильной эксплуатации конструкции согласно инструкции пользователя секционные ворота способны прослужить как минимум 10 лет без совершения замены комплектующих деталей.

Подготовка к установке ворот

Итак, вы купили секционные ворота, теперь наступил черед их установки. Чтобы облегчить работу частному застройщику, вместе с комплектом поставляется и инструкция, в которой вся процедура монтажа расписана пошагово. Понадобится пара друзей для помощи, потому что производить замеры ширины и высоты воротного проёма удобнее вместе.

Из инструментов не лишними будут пассатижи, молоток, гаечные ключи, дрель с набором сверл, контрольно-измерительные средства – уровень и рулетка. Помните о средствах индивидуальной защиты – каске для головы, защитных очках и перчатках для рук.

Перед началом монтажа секционных гаражных ворот стоит убедиться в присутствии всех деталей соответственно инструкции, что прилагается в комплекте. Если крепежные изделия не предусмотрены в комплекте, то при их выборе необходимо следовать рекомендациям производителя, от которых откланяться никак нельзя.

Подготовка дверного проема

Работы по монтажу секционных ворот начинаются с подготовки помещения и подготовки дверного проема. Для комфортной установки и будущей безотказной работы секционных ворот, проем под них должен отвечать определенным критериям. Нужно, чтобы заплечники и притолока находились в одной плоскости, а вертикаль и горизонталь проема под ворота была точно выверенной при помощи измерительного уровня.

Для расчета минимально необходимой глубины гаража воспользуйтесь простой формулой – прибавьте к высоте ворот 50 сантиметров, в случае установки секционных ворот с приводом –- 100 сантиметров. Также нужно учитывать установку на потолке розетки, провод которой должен составлять в сечении хотя бы 1,5 квадрата.

Притолока и потолок должны быть выполнены из прочных материалов, потому что главный вес секционных гаражных ворот ляжет на них. Заплечники такой большой нагрузке не подвергнуться, но все равно должны быть достаточно прочными, так как к ним крепятся направляющие.

Оптимальный размер притолоки — 25-50 сантиметров. При меньшем или большем размере притолоки ворота устанавливаются соответственно с низким и высоким подъемом. Если вы решили купить секционные гаражные ворота этого типа, помните, что они имеют большую стоимость, чем стандартные изделия. Перед началом работ, связанных с монтажем секционных ворот, следует оштукатурить проем, что повышает плотность прилегания и теплоизоляцию.

Установка секционных ворот

При необходимости нужно убрать со стен проема непрочное покрытие и укрепить его. Проверьте горизонтальность пола: чтобы ворота вверху проема не имели зазоров, погрешность горизонтальности чистого пола может составить всего лишь 0,1 сантиметра. Если с ней всё в порядке, то вы можете панели готовить к монтажу. Помните, что цена секционных гаражных ворот достаточно высока, поэтому при работе осторожно обращайтесь с панелями, чтобы не нанести их внешнему виду ущерба.

Следующий шаг — нанесение разметки мест крепления и монтаж направляющих. Затем нужно собрать полотно, начиная работу с самой нижней панели. Тщательно производите замеры при установке, потому что данный тип воротных конструкций не терпит перекоса. Стоит избегать применения разных дощечек и запенивания зазоров при выравнивании конструкции, потому что это в дальнейшем скажется на нарушении размеров секционных гаражных ворот.

Идеальным вариантом является использование металлических прокладок, что имеют разную толщину. После этого нужно произвести крепеж деталей управления гаражными воротами и механизма подъема. Точность измерений рекомендуется по необходимости проверить повторно. Также стоит проконтролировать работоспособность всей системы. Установка секционных ворот зависимо от количества ассистентов и вашей подготовки занимает пару часов.

Чтобы собрать секционные ворота собственными силами необходимо, прежде всего, ознакомиться с инструкцией к их использованию. Монтаж следует производить согласно всем регламентам производителя, чтобы избежать в дальнейшем различных неприятностей, которые вызваны погрешностями в измерениях и становятся заметными только после установки.

Hormann Секционные гаражные ворота Diy Guide

Руководство DIY

Гаражные секционные ворота Hormann можно установить за или между структурным проемом вашего гаража.

Независимо от того, устанавливаете ли вы дверь Hormann за дверью или между ними, решающим фактором может быть несколько различных критериев и ограничений, связанных с внутренним дизайном вашего гаража.

Загрузите нашу форму обследования секционных ворот (69kb)

Ширина

В идеале все секционные гаражные ворота предназначены для установки за структурным проемом, и размер заказа производителя совпадает с размером структурного проема (в отличие от подъемно-поворотных ворот). То есть дверь размером 14 на 7 футов в идеале требует проема в кирпичной кладке 14 на 7 футов.

Какого бы размера ни была заказана ширина секционных ворот, есть две вертикальные стальные ножки с вертикальными направляющими для дверных роликов, эти ножки имеют общую ширину 90 мм, поэтому размер заказа всегда составляет 180 мм (два x 90 мм), чтобы добавить к и включить в расчеты внутренних размеров. Эти ножки также используются для крепления двери к окружающей конструкции, так как они образуют L-образный стальной каркас.Они могут быть установлены сзади или между ними (с помощью дополнительного комплекта промежуточных креплений).

Поскольку секционные гаражные ворота вообще не проходят через проем, можно установить дверь больше, чем проем дневного света, что означает, что вам редко нужны специально изготовленные ворота, если вы не хотите максимально увеличить ширину. Например, если ширина проема в кирпичной кладке составляет 2390 мм (примерно 7 футов 10 дюймов), а внутренние опоры из кирпичной кладки достаточно широки, вы можете установить секционные ворота шириной 2438 мм (8 футов 0 дюймов), и дверная панель будет просто перекрываться на 24 мм с каждой стороны. но на операцию это не повлияет.Конечно, вы должны учитывать, что в дверях с панельным дизайном вы не теряете край панели за кирпичной кладкой, так как это не будет выглядеть особенно хорошо.

Вы также можете сделать обратное и, используя тот же пример ширины выше (2390 мм), вы можете установить дверь шириной 2286 мм (7 футов 6 дюймов), а рама для боковых ножек будет просто открыта на 52 мм с каждой стороны. Боковая рама на самом деле имеет ширину 82,5 мм, поэтому, если дверь меньше 2 x 82,5 мм (165 мм), вы вполне можете установить ее между ними, если будет достаточно места для головы.Если вы устанавливаете промежуточную дверь на расстоянии менее 165 мм от структурного проема, вам будет рекомендовано приобрести один из промежуточных установочных комплектов для дополнительных требуемых кронштейнов. Имейте в виду, что ножки боковой рамы секционных ворот имеют только белый или темно-коричневый цвет, поэтому, если вы заказали специальный цвет или отделку Decograin, у вас не будет подходящих ножек рамы, если они будут обнажены. Соответствующие закрывающие профили для стальной рамы доступны за дополнительную плату и просто устанавливаются поверх существующих ножек. Они изготовлены из той же текстуры древесины, Decograin или шелкографии, чтобы соответствовать выбранной дверной панели.

Высоты

Высота секционных гаражных ворот , как и многие гаражные ворота, редко будет соответствовать высоте перемычки гаража, и наиболее распространенная высота, с которой мы сталкиваемся, — это высота перемычки 2250 мм (приблизительно 7’4 1/2 дюйма). При такой высоте вы можете установить стандартные секционные ворота высотой 2125 мм (7 футов 0 дюймов), а стандартная стальная передняя панель займет 90 мм зазора, оставив только 35 мм заполнения, которое может быть ПВХ, деревом, сталью и т. Д. и это в любом случае чисто косметический характер (Hormann действительно предлагает специальные заполняющие панели для всех соответствующих поверхностей панелей, если это необходимо). Стандартная стальная панель всегда имеет тот же цвет / отделку Decograin, что и дверная панель.

Требуемая внутренняя перемычка будет варьироваться в зависимости от секционных ворот Hormann шириной до 4000 мм (13 футов 0 дюймов) с боковым креплением натяжение Пружины (Z-образная направляющая) и требуется только 100 мм внутренней перемычки (115 мм для дистанционного управления двери) выше заказанной высоты двери и более 4000 мм дверь поставляется с торсионной пружиной (N Track), расположенной над верхней дверной панелью и требующей 210 ​​мм свободного пространства.Существует также вариант с низкой высотой потолка (L-образная дорожка), где торсионная пружина расположена в заднем конце горизонтальных направляющих, для этого варианта требуется только 100 мм высоты над головой, но вы потеряете некоторую высоту проезда, когда дверь открыта.

На видео ниже показана процедура установки двери, устанавливаемой ЗА структурным проемом, а для промежуточной установки процедура такая же, но с включением промежуточного комплекта и некоторого внимания, уделяемого тому, как вы будете подрезать и закрывать дверной проем. стороны.В ножках рамы ВСЕГДА просверливаются отверстия, поэтому самое меньшее, что вы можете сделать, — это заказать «Профили крышки рамы», предлагаемые для закрепления на ножках и сохранения того же цвета, что и дверная панель.

Доставка

Секционные ворота Hormann будут доставлены вам в двух основных частях: дверные панели и пружинная система в ящике и направляющие, крепления, кронштейны и т. Д. В картонной коробке.

Особые размеры

Garage Doors Online предлагает очень широкий ассортимент секционных гаражных ворот метрических размеров Hormann с более длинной доставкой, но которые имеют много промежуточных высот, и опять же, используя пример высоты перемычки 2250 мм, Hormann предлагает высоту ворот точно 2250 мм.Эта дверь будет стоить вам немного больше, чем дверь стандартного британского размера высотой 2125 мм, но, конечно, даст вам полную высоту открытия (при использовании с электрическим приводом), и не потребуется никакого заполнения. Внутренние секционные ворота метрического размера предлагаются в размерах до 3000 мм в высоту и более того, Hormann предлагает линейку секционных ворот «Combi» высотой до 6000 мм, в которых используется коммерческий дверной механизм в сочетании с дверными панелями для дома. Эти двери также доступны шириной до 7500 мм. Цены и спецификации постоянно меняются, и мы просим вас связаться с нами для уточнения цен и деталей.

Скачать инструкцию по установке секционных ворот с направляющей N (торсионная пружина, торсионная установка спереди) (4.1Mb)

Скачать инструкцию по установке секционных ворот Z-track (боковые пружины растяжения) (3.24Mb)

Установка за структурным проемом

Преимущества
1 / Максимально увеличивает ширину проезда и высоту доступного проема гаража.

2 / Легче установить без промежуточного установочного комплекта и облицовки ножек и, возможно, головки рамы.

3 / Более безопасный, поскольку точки атаки и рычаги расположены за структурным отверстием и не открыты.

4 / Обеспечивает максимально возможную изоляцию установки, так как боковая часть и рама головы изготовлены только из однослойной стали.

5 / Не мешает гусеницам и пружинам, поскольку они расположены ближе к боковым стенам и потолку гаража.

6 / Позволяет установить за арочными проемами гаража

Недостатки
1 / Можно сделать гараж немного короче для автомобиля, если вы заменяете дверь гаража, установленную между проемом.

2 / Может обнажить грубую кирпичную кладку, каменную кладку или кирпичную кладку, ранее покрытую деревянным каркасом.

3 / Может выглядеть странно, если ваша кирпичная кладка очень глубокая. Также остерегайтесь гаражей-близнецов, у которых центральная опора не такой же глубины, как угловые опоры!

Поскольку секционные ворота Hormann никогда не проходят через структурный проем, вы можете установить ворота за арочными проемами. Сначала устанавливаются вертикальные и горизонтальные направляющие, а затем отдельные секционные панели.

Установка может выполняться одним человеком, но рекомендуется два человека, хотя бы из соображений безопасности.

Установка между несущими проемами

Преимущества
1 / Может быть установлен даже при отсутствии опоры с откосом, например, когда ваш гараж построен прямо на стене вашего дома без опоры на другой стороне.

2 / Увеличивает общую длину, имеющуюся в гараже.

3 / Покрывает старую кирпичную или каменную кладку, когда старую раму снимают, хотя при необходимости вы также можете установить ее за существующей деревянной рамой.

Недостатки
1 / Немного сложнее установить и потребует, чтобы открытые ножки рамы и, возможно, головка рамы были облицованы деревом или материалом UPVC, если он не установлен за деревянным подрамником. Ножки будут окрашены в белый или темно-коричневый цвет в зависимости от выбранного цвета дверной панели, но головка рамы будет соответствовать заказанному цвету двери.

2 / Довольно часто уменьшается доступная ширина проезда, если существующие гаражные ворота работают на существующей 60- или 70-миллиметровой стальной или деревянной подрамнике. Для установки между ними коробки секционных ворот Hormann с каждой стороны рекомендуется делать припуски по 100 мм.

3 / Плохая изоляция в закрытом состоянии, поскольку стальной каркас состоит только из одинарной обшивки.

4 / Вам придется бороться с тем фактом, что вы вполне можете установить под несущим RSJ или перемычкой и потерять высоту, и вам придется заполнить область заполнения над дверными панелями.

Бывают ситуации, когда секционные ворота устанавливаются между опорами, но за перемычкой, если высота перемычки не равна глубине возврата опоры. Это вполне приемлемый и нормальный метод установки, который зачастую дает лучшее из обоих миров.

На схеме ниже показаны ссылки, используемые для заказа ЛЮБЫХ секционных гаражных ворот Hormann, и показана стандартная система стальной рамы, которая всегда входит в комплект.

Здесь показан дверной механизм Z-образной направляющей, который является стандартным для ВСЕХ дверей одинарной ширины, заказанных шириной до 4000 мм (13 футов).

Механизмы N-образной и L-образной направляющих имеют внутреннюю разную высоту и длину направляющей. Щелкните здесь, чтобы загрузить PDF-файл для всех типов шестерен>

Видео по теме

DSA Как построить секционные гаражные ворота

Секционные гаражные ворота — одна из самых популярных разновидностей гаражных ворот. Обычно они состоят из трех-восьми отдельных секций, которые затем устанавливаются горизонтально, шарнирно и скрепляются вместе.

В этом блоге мы расскажем, как построить секционные ворота для своей собственности.

Измерьте место установки ваших секционных гаражных ворот

Во-первых, вам нужно знать точную ширину и высоту проема, для которого вы собираетесь строить дверь. Затем разделите измеренную высоту на количество панелей, которые вы собираетесь использовать в своей двери.

Хотя секционным гаражным воротам требуется всего около 250 мм высоты над головой, вам нужно убедиться, что у вас есть столько места, чтобы поиграть в гараже, прежде чем приступать к работе.

Раскрой панелей

Обрежьте панели в соответствии с указанными вами размерами — панели секционных гаражных ворот можно изготавливать из самых разных материалов. Среди самых распространенных — дерево, алюминий, сталь, стекло и винил.

Возьмите измеренную ширину двери и вычтите два или пять сантиметров. Затем вам нужно будет отрезать два куска деревянных гвоздей 1½ на 2 дюйма до этой новой ширины. Повторите процесс для высоты: снова возьмите 5 см от первоначального размера деревянных шпилек.Поместите между деталями ширины, чтобы получилась прямоугольная рамка, и прибейте и склейте.

Повторите этот процесс для других панелей, которые вы делаете.

Фитинг

Вырежьте три листа фанеры и поместите их в рамы, которые вы создали на предыдущем шаге. Затем прибейте ролик к верхней и нижней части более короткой стороны каждой панели, чтобы на каждой панели было четыре ролика. Прикатайте панели к направляющей и прикрутите петли, когда панели находятся в закрытом положении — например, когда они находятся друг над другом.

Прикрепите панели друг к другу и готово: полное руководство по созданию секционных гаражных ворот. Если у вас есть какие-либо вопросы о процессе, не стесняйтесь обращаться к дружелюбной и профессиональной команде Door Systems Australia.

вернуться

Как построить гаражные ворота

Гаражные ворота могут быть дорогими, но с правильным ноу-хау и подходящими инструментами вы можете построить их самостоятельно. Самыми популярными гаражными воротами являются рулонные секционные гаражные ворота.Обычно он состоит из трех секций, установленных горизонтально и шарнирно соединенных между собой. Дверь скользит с помощью роликов по направляющей, прикрепленной к боковым сторонам дверной коробки [источник: руководства DIY]. Вот что мы собираемся построить.

Материалы:

• Электропила
• Шпильки 1½ на 2
• Фанера ⅛ дюйма
• Клей для дерева
• Петли и винты для тяжелых условий эксплуатации
• Ролики
• Молоток
• Рукоятка для двери
• Рулетка для двери

Вот что нужно делать:

1. Измерьте ширину и высоту дверного проема.Мы сделаем дверной проем шириной 12 футов (3,7 метра) и высотой 9 футов (2,7 метра).
2. Разделите высоту поровну на три.
3. Сделайте три панели, каждая из которых измеряет ширину двери и высоту, полученную на шаге 2. Каждая из наших панелей будет иметь размеры 3,7 на 0,9 метра (12 футов на 3 фута).
4. Отрежьте два куска деревянных шпилек размером 1½ на 2 дюйма так, чтобы ширина двери была меньше 2 дюймов (5 сантиметров). Это позволит двери свободно катиться. В нашем примере мы разрежем стойки 9 футов на 142 дюйма (2.7 метров на 3,6 метра). Это будут верхние части рамы.
5. Отрежьте две части стойки 1½ на 2 так, чтобы высота панели была меньше 2 дюймов (5 сантиметров). Он будет помещен между двумя верхними частями. В нашем примере мы отрежем стержень длиной 34 дюйма (86,4 сантиметра).
6. Поместите две детали размером 34 дюйма (86,4 см) между двумя деталями шириной 9 футов (2,7 метра) на каждом конце, чтобы завершить прямоугольную рамку.
7. Прибейте и склейте деревянные части.
8. Повторите процедуру еще два раза, чтобы получить три панели.
9. Отрежьте три листа фанеры до размеров 3,7 на 0,9 метра. Приклейте фанеру к каркасам.
10. Прибейте валик к верхней и нижней сторонам 3 фута (0,9 метра) каждой панели. На каждой панели будет четыре ролика.
11. Прикатайте панели к рельсам.
12. Закрутите петли, когда панели расположены одна над другой на направляющей (т. Е. В закрытом положении). Прикрепите панели друг к другу.Каждая панель имеет три петли, по одной с каждой стороны и одну в центре.
13. Прикрепите одну дверную ручку с внутренней стороны, а другую с внешней стороны [источники: Mademan, DIY Guides].

DIY установка потолочных секционных гаражных ворот

Установка подъемно-секционных гаражных ворот своими руками (DIY) может показаться отличным способом сократить расходы на проект. Однако при отказе от профессиональной установки важно учитывать не только первоначальную экономию денежных средств, но и понесенные расходы, если установка выйдет из строя.

Риски самостоятельной установки подвесных секционных ворот

Прежде всего, ArmRLite не оправдывает и не поощряет установку наших ворот и изделий кем-либо, кроме профессиональных установщиков секционных ворот. Все наши продукты должны быть установлены одним из наших утвержденных дилеров / установщиков подъемно-секционных гаражных ворот в нашей национальной сети. Если вам нужен профессиональный установщик для вашего проекта, сообщите нам об этом. При этом есть компании, которые пойдут на риск и даже будут поощрять установку непрофессионалами.Установка, выполняемая неопытными установщиками или «мастерами», часто сопряжена с проблемами и может быть небезопасной как для человека, пытающегося установить, так и для людей, которые будут использовать дверь (двери) на регулярной основе.

Монтаж подъемно-секционных гаражных ворот своими руками — это не развешивание шкафа или установка входной двери. Подъемно-секционные гаражные ворота — это большие машины, предназначенные для вертикального движения и, чаще всего, висячие прямо над вашей головой во время использования. Профессиональный дверной проем всегда должен следить за тем, чтобы направляющие были правильно закреплены и прикреплены к конструкции.Установщики, не имеющие опыта установки этих продуктов, могут не знать этой важной информации, что приведет к катастрофическому сбою.

Кроме того, пружины, поставляемые с подъемно-секционными воротами, испытывают сильное напряжение, и с ними необходимо обращаться и устанавливать осторожно. При неправильной установке дверца может не открываться или открываться как ракета. Неправильное обращение с торсионными пружинами.

Если планируется установка подъемно-секционных гаражных ворот с помощью привода, могут возникнуть дополнительные проблемы.Опытный установщик знает, как укрепить дверь для оператора, что обеспечит целостность верхней секции. Защитные устройства должны быть установлены правильно, чтобы обеспечить безопасность людей, домашних животных и имущества.

Экономия затрат на установку своими руками по сравнению с профессиональной установкой ничтожна по сравнению с затратами, связанными с повреждением имущества, серьезными травмами или смертью. Независимо от того, является ли проект жилым или коммерческим, подъемно-секционные гаражные ворота всегда должны устанавливаться и обслуживаться обученным специалистом.Берегите свою семью! Нанять опытного, хорошо обученного профессионального установщика подъемно-секционных гаражных ворот.

Однопанельные и секционные гаражные ворота

Подавляющее большинство установленных сегодня гаражных ворот — это секционные ворота — двери с четырьмя или пятью горизонтальными панелями, соединенными вместе петлями, которые позволяют воротам изгибаться и двигаться по кривой при открытии и закрытии. Но есть и другие варианты, когда дело доходит до гаражных ворот, и одна из них, о которой часто забывают, — это однопанельная дверь, которую иногда называют подъемно-поворотной дверью или .

Что такое гаражные одностворчатые ворота?

Однопанельные гаражные ворота были в моде до того, как вошли в моду секционные ворота. Эти двери представляют собой цельные плиты, которые при открытии скользят вверх и в пространство над вашим автомобилем. Они занимают столько же места, что и секционные гаражные ворота, но могут функционировать совершенно по-другому.

Большинство однопанельных гаражных ворот подвешиваются не на подвесных рельсах, а на очень прочных петлях, прикрепленных к замку.После установки пружин это позволяет двери легко открываться без устройства открывания гаражных ворот. Иногда однопанельные ворота также подвешиваются с использованием системы, аналогичной секционным воротам, поэтому их можно прикрепить к открывателю.

Преимущества одностворчатых гаражных ворот

Однопанельные ворота имеют ряд преимуществ перед гаражными секционными воротами, но подходят не всем. Многие люди используют их как часть модернизации существующей фурнитуры для гаражных ворот, но если вы выбираете дверь с нуля, есть несколько причин, по которым вы можете выбрать однопанельный стиль:

• Стоимость: Гаражные одностворчатые ворота обычно значительно дешевле секционных ворот из тех же материалов. И стоимость также будет меньше при замене торсионной пружины или тросов гаражных ворот. Однопанельные ворота проще в установке и имеют меньше движущихся частей, поэтому они могут сэкономить вам массу по сравнению с ценами на секционные гаражные ворота.
• Разнообразие материалов и дизайна: Верно, что гаражные секционные ворота бывают разных стилей, но они обычно ограничиваются опциями, которые хорошо работают в двухфутовых сегментах. Это делает различные конструкции каркасов и панелей весьма практичными, но другие механические и стилистические конструкции могут быть трудновыполнимы.Если вам нравится, чтобы гаражные ворота имели вид большого блока, швы между панелями обычно мешают внешнему виду. Но с однопанельной дверью у вас есть одна гигантская палитра, с которой можно работать, практически из любого материала, который вы можете себе представить, без каких-либо надоедливых панелей, которые прерывали бы внешний вид.
• Простота: Секционные гаражные ворота поставляются в комплекте с огромным набором крошечных деталей, пружин и других деталей, которые затрудняют правильную установку домашним мастерам. С другой стороны, одностворчатые двери состоят из относительно небольшого количества деталей и требуют меньшего внимания при навешивании.Меньшее количество деталей означает меньшее обслуживание и, надеюсь, меньше деталей, которые нужно сломать в долгосрочной перспективе.
• Винтажный внешний вид: Многие старые дома лучше стилистически подходят для однопанельных гаражных ворот. Многие современные дома середины века, а также современные дома идеально подходят для гаражей с однопанельными дверями.

Недостатки одностворчатых гаражных ворот

Конечно, однопанельные гаражные ворота — это не только развлечение и игра. Некоторые потенциальные недостатки однопанельных дверей включают:

• Безопасность: Возможно, самая важная причина, по которой домовладельцы отказались от однопанельных гаражных ворот, — это фактор безопасности.В этих старых дверях используются пружины растяжения, которые могут катастрофически выйти из строя при неправильном обслуживании. Пружины соскочили с ржавых разъемов и пробили гипсокартон, содержимое гаража и даже окна автомобилей.
• Ограничения по площади: Новые дома означают все меньше пространства между соседями, особенно в плотно спланированных поселках. Дополнительные несколько футов, которые необходимо наклонить однопанельной гаражной двери, должны выходить за пределы проезжей части, а это означает, что вам придется припарковаться подальше, пока гаражная дверь открывается.Внутри гаража также может быть немного меньше места, поскольку открывается одностворчатая гаражная дверь. Например, в небольшом гараже высокий пикап с полным корпусом над кроватью может мешать углу поворота гаражной двери, когда она распахивается. Если пространство ограничено, лучше всего подойдут секционные гаражные ворота.
• Дорогой ремонт: Хотя ваши одностворчатые гаражные ворота, безусловно, могут справиться с некоторыми проблемами, секционные гаражные ворота могут быть лучше в экстремальную погоду. Когда однопанельная гаражная дверь выходит из строя, она выходит из строя сразу, и вся дверь падает сразу.Неисправные секционные гаражные ворота могут быть вмятины или раздавлены только в одной секции, что обеспечивает более легкий и менее затратный ремонт. Если водитель-подросток натыкается, например, на гаражную дверь, однопанельная дверь — дорогостоящий ремонт, так как вся дверь требует замены.

Итог

Гаражные ворота бывают разных конфигураций, и их стиль идеально подходит для каждого дома. Когда пришло время выбрать ближайшую дверь, подумайте о однопанельных гаражных воротах, если вы занимаетесь своими руками или владеете более старым домом, который может извлечь выгоду из уникального внешнего вида этих дверей.

Процесс установки стальных секционных гаражных ворот

Когда дело доходит до установки гаражных ворот, All Right Garage Doors считает, что домовладельцы имеют полное право знать процесс установки в своем доме! Мы не рекомендуем делать это самодельным проектом, потому что здесь есть сопутствующие опасности. Например, системы торсионных пружин находятся под чрезмерным напряжением, и их опасно изменять, если человек не знает, как правильно обращаться с пружинами. Кроме того, если гараж установлен неправильно, это может вызвать опасные ситуации при открытии и закрытии гаража.

Различные типы стилей и материалов гаражных ворот изменят процесс установки гаражных ворот, но мы обсудим основные концепции установки стальных секционных гаражных ворот.

ШАГ ПЕРВЫЙ: ИЗМЕРИТЬ И ПОЛУЧИТЬ НОВУЮ ГАРАЖНУЮ ДВЕРЬ

Перед установкой новой гаражной двери и снятием старой мы измерим высоту и ширину гаражных ворот, а также подсобное помещение ( гараж) и высота над головой (от верхнего проема гаража до потолка).Идеальное пространство в задней части помещения — это высота двери плюс 18 дюймов, а идеальная высота над помещением — 10-12 дюймов. Место необходимо для установки, а также для гаражных ворот, когда они открыты.

После того, как мы сделаем замеры, мы вместе с вами выберем ваши новые гаражные ворота для установки. Если ваша подсобка или свободное пространство не соответствуют идеальным размерам, вы можете выбрать специальные гаражные ворота. Ознакомьтесь с нашим недавним блогом, чтобы узнать, как выбрать новый гараж.

ШАГ ВТОРОЙ: УДАЛИТЕ СТАРУЮ ГАРАЖНУЮ ДВЕРЬ

Убедившись, что старая гаражная дверь полностью закрыта, мы отсоединяем ее от тележки / открывателя.Следующим шагом будет снятие рессор гаражных ворот. После снятия пружин дверные панели нужно снимать по одной, начиная сверху. Мы откручиваем петли по обе стороны от каждой панели и отсоединяем от направляющей.

ШАГ ТРЕТИЙ: УСТАНОВИТЕ ПЕРВУЮ СЕКЦИЮ

Затем мы прикрепим резиновую уплотнительную прокладку к панели, которая будет использоваться в качестве нижней панели. Это гарантирует, что ваш гараж будет хорошо изолирован и будет полностью герметизирован после установки дверей.После того, как уплотнитель будет прикреплен, мы установим кронштейны с обеих сторон нижней панели и вставим ее в дверную коробку. Ролики будут вставлены в петли и кронштейны, чтобы панель оставалась на месте. Используя уровень, мы позаботимся о том, чтобы дверь была идеально выровнена, даже если пол неровный. Это связано с тем, что, если дверь не выровнена, гараж не сможет открыться должным образом. Уплотнитель закроет зазоры между дверью и полом.

ШАГ ЧЕТВЕРТЫЙ: УСТАНОВИТЕ ОСТАЮЩИЕСЯ ПАНЕЛИ ГАРАЖНЫХ ВОРОТ

Следующий этап установки гаражных ворот очень похож на предыдущий.Устанавливаем кронштейны и петли на 2-ю дверную панель и вставляем секцию в дверную коробку над нижней панелью. Затем мы вставим ролики, чтобы панель оставалась на месте, и повторим действия с оставшимися дверными панелями.

ШАГ ПЯТЫЙ: УСТАНОВИТЕ ГУСЕНИЦЫ И ЗАТЯНИТЕ РОЛИКИ

После того, как все панели ворот гаража установлены, мы затягиваем ролики и петли на направляющей. Хитрость заключается в том, чтобы не затягивать ролики слишком сильно, поскольку они должны иметь возможность свободно перемещаться вверх и вниз по гусенице без трения.

После этого мы убедимся, что вертикальная направляющая надежно закреплена в стене, а затем приступим к установке верхних направляющих. Затем мы соединяем вертикальную и верхнюю направляющие, затем прикрепляем направляющую к перфорированным уголкам, чтобы направляющие оставались на месте. Мы будем использовать уровень, чтобы убедиться, что дорожка ровная, а дверь открывается на 90 градусов.

ШАГ ШЕСТОЙ: ПРИКРЕПИТЕ ПРУЖИНЫ И ПОДКЛЮЧИТЕ РАЗЪЕМНИК

В зависимости от подходящих прилагаемых пружин и кабелей этот процесс будет отличаться.Но будьте уверены, All Right Garage Doors правильно установит пружины и тросы и обеспечит вашу безопасность. После того, как все пружины, тросы, петли и кронштейны будут прикреплены, мы подключим устройство открывания гаражных ворот к новой гаражной двери и при необходимости смажем металлические части системы гаражных ворот и автоматически откроем гараж.

ЗАКЛЮЧЕНИЕ

Если вы ищете профессиональную установку гаражных ворот в районе Orange County, All Right Garage Doors предлагает профессиональные услуги по выгодной цене. Мы с гордостью обслуживаем Ирвин и прилегающий район округа Ориндж, обеспечивая высочайшее качество работы в отрасли. Для получения дополнительной информации о том, как мы можем обслуживать ваш дом, посетите наш веб-сайт или позвоните нам по телефону (714) 726-2225.

Как установить гаражные ворота

Рассматриваете проект установки гаражных ворот своими руками? В этом иллюстрированном пошаговом руководстве показано, как быстро и легко установить гаражные ворота, обладая умеренными навыками и инструментами своими руками.

Почти каждая компания, продающая гаражные ворота, предлагает полный спектр услуг, включая доставку, демонтаж ваших старых ворот и установку.

Поскольку гаражные ворота большие, тяжелые и умеренно сложные, большинство людей, которые их покупают, пользуются этими услугами. Но если вы хорошо разбираетесь в домашних делах, вы можете сэкономить немного денег и получить удовольствие от самостоятельной установки секционных гаражных ворот. (Секционные гаражные ворота перемещаются вверх и вниз на роликах, которые движутся по рельсам с каждой стороны гаражных ворот.)

Стальные секционные гаражные ворота устанавливаются по одной секции снизу вверх. CHI

Показанные гаражные ворота оснащены системой пружин кручения, регулировка которой намного безопаснее, чем у типичной модели с пружинами кручения.

Не пытайтесь регулировать или снимать гаражные ворота со стандартным торсионно-пружинным механизмом, поскольку они находятся под чрезмерным натяжением, что делает их опасными. Вместо этого вызовите профессионального установщика гаражных ворот.

Приведенные ниже инструкции познакомят вас с общими принципами установки секционных гаражных ворот. Обязательно соблюдайте все инструкции производителя.

1 После прикрепления уплотнителя к нижнему краю первой панели ворот гаража установите панель в дверной проем и закрепите ее на месте, вбивая гвозди в каждый косяк под углом так, чтобы они заклинили дверь на месте. Прикрепите петли к верхнему краю двери, если они еще не прикреплены. Закрепите панель и прикрепите петли.

2 Соберите различные детали для вертикальных, изогнутых и горизонтальных направляющих, следуя инструкциям производителя. 2. Соберите гусеницы.

3 Установите ролики и все необходимые кронштейны на секцию гаражных ворот и любые кронштейны для крепления на стене или косяке в соответствии с инструкциями производителя. С одной стороны дверного проема наденьте вертикальную направляющую на ролики первой секции ворот.Повторите с другой стороны.

3. Установите ролики и кронштейны.

4 Установите ролики во вторую секцию. С помощником поднимите секцию, установите ее на место и вставьте ролики в вертикальные направляющие с обеих сторон дверного проема. Направляйте ролики в гусеницы.

5 Закрепите петли первой секции на второй. Для большинства типов дверей электрическая дрель с наконечником отвертки или гаечный ключ сделает это намного быстрее и проще. Соедините секции вместе.

6 Установите третью секцию, , используя те же процедуры. Проверьте дверь на предмет уровня и вертикальную направляющую на предмет отвеса. Закрепите верхние пластины обеих вертикальных направляющих к стене. Убедитесь, что стяжные винты достаточно хорошо входят в элементы рамы, потому что дверь будет прилагать значительные усилия при движении вверх и вниз. Закрепите верхние пластины и направляющие.

7 Прикрепите кронштейны косяка к направляющим и закрепите их на элементах каркаса. Опять же, убедитесь, что винты с запаздыванием входят в звуковой каркас.Пока не затягивайте стяжные винты, потому что вам может понадобиться отрегулировать гусеницы.

7. Прикрепите кронштейны к направляющим и обрамлению.

8 Установите изогнутую и горизонтальную направляющие, расположив изогнутую направляющую, как показано. Скрепите части вместе. При необходимости можно положить горизонтальную направляющую на лестницу. Установите изогнутые и горизонтальные направляющие.

9 Проверьте горизонтальную направляющую на наличие уровня, , а затем отрежьте заднюю подвеску гусеницы до длины, необходимой для поддержки гусеницы.Прикрутите подвеску к сплошному каркасу (балке перекрытия или перекрытию) и свободно прикрепите направляющую к подвеске. Повторите то же самое с другой горизонтальной дорожкой. Установите последнюю секцию двери и удалите все временные гвозди. Установите гусеницу на вешалки.

10 Показанный тип гаражных ворот обеспечивает необходимую поддержку подъема с помощью «торсионной трубки». Если вы собираетесь использовать открывалку, дождитесь установки трубки. В противном случае установите торсионную трубку в соответствии с инструкциями производителя.Поднимите дверь примерно на 4 фута, чтобы проверить выравнивание гусениц, и внесите необходимые изменения. Затем затяните все крепления 10. Установите и отрегулируйте торсионную трубку.

Рекомендуемый ресурс: приобретите предварительно отобранную версию для местного монтажа гаражных ворот

.
