Как сделать свайный фундамент для дома своими руками: Свайный фундамент своими руками: использование и строительство

Содержание

Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

  1. Понятие свайного фундамента
  2. Причины выбора свайных фундаментов
  3. Конструкции свайного фундамента
  4. Расположение и материалы свай
  5. Технология строительства свайного фундамента.
  6. Бурение скважины
  7. Бетонирование и армирование свай
  8. Устройство ростверка
  9. Ограничения в использовании свайного фундамента



Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

  • забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
  • буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
  • набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
  • винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.



По методу воздействия сваи бывают:

  • висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
  • стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.



По принципу расположения бывают сваи:

  • одиночные, которые выполняют роль отдельно стоящей опоры;
  • объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
  • объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.



Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

  1. Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
  2. Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
  3. Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.



Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

Устройство ростверка

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

  • высота — не меньше 300 миллиметров;
  • при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.



Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней — приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее — ограничения, которые препятствуют их применению, а конкретно:

  • Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
  • При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.



Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.


Свайный фундамент своими руками: использование и строительство

Однажды, готовя под фундамент котлован, вы обнаружили, что грунт становится слабее по мере заглубления вместо того, чтобы с глубиной уплотняться все больше. Если, в конце концов, вы достигли твёрдого основания, то наименее дорогостоящим и самым простым является решение размещения ленточного фундамента. Но в случае, когда слабый грунт расположен ниже разумных пределов, то целесообразнее устроить другие типы конструкции, одним из которых выступает свайный фундамент.

Оглавление:

  1. Понятие свайного фундамента
  2. Причины выбора свайных фундаментов
  3. Конструкции свайного фундамента
  4. Расположение и материалы свай
  5. Технология строительства свайного фундамента.
  6. Бурение скважины
  7. Бетонирование и армирование свай
  8. Устройство ростверка
  9. Ограничения в использовании свайного фундамента



Понятие свайного фундамента

С давних пор на территории, которая часто подвергалась затоплению, люди возводили дома на сваях, вбитых в землю. Сваи изготавливали из бревен и загонялись вручную в почву – подобный процесс хоть и отнимал у застройщиков много сил и времени, но позволял, тем не менее, приподнять на метр-два дом и спасти от воды имущество.

Свайный фундамент до сих пор пользуется большой популярностью, когда приходится сооружать постройку на слабом грунте, малопрочном или сильносжимаемом, то есть на такой почве, что не подходит для обычного мелкозаглубленного фундамента.

Свайный фундамент характеризуется множеством преимуществ и среди строителей слыл одним из самых надежных конструкций. Если сравнивать свайный и столбчатый фундамент, технология свайного фундамента является намного проще, потому что отпадает необходимость вырывать ямы, засыпать пазухи и делать опалубку.

При возведении свайного фундамента иногда получается обойтись без земляных работ – сваи принято вгонять специальной техникой в грунт, а скважины для буронабивных свай можно пробурить с помощью ручного строительного бура.

Свайный фундамент широчайшее применение нашел в гражданском и промышленном строительстве. Использование свайного фундамента способствует сокращению работы по сооружению подвала зданий, или вообще исключает подобное из строительных работ. С большим успехом свайные фундаменты используются в строительстве коттеджей, загородных жилых и дачных домов.

Причины выбора свайных фундаментов

Чем же может быть обусловлено устройство свайного фундамента при строительстве загородного дома? Главной причиной выступает слабый верхний слой почвы. К слабому грунту причисляют растительные грунты с торфом или перегноем, лессовидные грунты, которые теряют устойчивость при наличии воды, песчано-глинистые грунты плывуны, что сильно насыщены водой, суглинки и глинистые почвы в текущем и пластичном состоянии.

В выше описанных ситуациях есть необходимость нагрузку перенести от здания к более плотной почве, которая располагается на глубине. Свайный фундамент также позволяет справиться с пучинисностыми грунтами.

Ещё одной причиной с другой стороны является строительство в плотных грунтах. Свайные фундаменты могут использоваться для уменьшения объема земельной работы и затрат, которые могут спровоцировать такие работы – вывоз грунта после рытья котлована, засыпка и дальнейшее бетонирование.

Если вы решили с малыми трудозатратами и быстро возвести фундамент, то возведение свайного фундамента своими руками для этих целей подойдет как нельзя кстати. Чтобы установить сваю, который имеет длину 3 метра и диаметр 30 сантиметров, вам нужно вырыть 0,2 метров кубических земли. В случае с выбором ленточного фундамента, объемы земельных работ будут существенно больше.

Если вы выбираете фундамент исходя из разновидности несущего остова, к примеру, если применяется каркасный остов на слабом грунте, то рациональнее устроить не ленточный фундамент, а свайные «кусты» под колонны.

Конструкции свайного фундамента

Существует много разновидностей свайных фундаментов, зависящих от вида используемых свай и методики их изготовления, расположения свай под сооружением, уровня погружения свай в почву и конструкции ростверков. Заострить свое внимание стоит исключительно на тех конструкциях свайного фундамента, которые под силу застройщику создавать своими руками.

Сваи представляют собой длинные стержни, которые погружаются в почву в готовом виде или изготавливаются непосредственно в грунте. С одной стороны готовые сваи имеют заостренный конец, что принято заострять и защищать стальным наконечником от различных повреждений при погружении в почву. На верхний конец надевают стальное кольцо, чтобы свая не раскололась от ударов молота. По поводу изготавливаемых свай, то подобная методика подразумевает бурение скважин с армированием и следующей заливкой бетонной массы.

По способу погружения в землю сваи подразделяются на:

  • забивные, которые погружаются с помощью вибропогружателей и подобных вдавливающих механизмов;
  • буровые железобетонные сваи, которые устанавливаются в пробуренных скважинах;
  • набивные бетонные сваи и сваи из железобетона, которые создаются посредством бурения скважины и заливки бетона;
  • винтовые сваи, что устанавливаются путем закручивания в почвы сваи в форме сверла.



По методу воздействия сваи бывают:

  • висячие сваи, которые передают нагрузку путем трение земли о стенки свай;
  • стойки, что передают нагрузку на прочный грунт, который находится под толщей слабой почвы. Данный фундамент почти не дает осадки.



По принципу расположения бывают сваи:

  • одиночные, которые выполняют роль отдельно стоящей опоры;
  • объединенные в свайные ленты, что располагаются по периметру стен и распределяют нагрузку равномерно;
  • объединенные в свайные кусты, что размещаются под колоннами несущих основ зданий.



Расположение и материалы свай

По поводу чертежа свайного фундамента и расположения свай, то они, как правило, размещаются строго вертикально, но существуют и варианты наклонного расположения свай. Такие решения используются обычно в почве с горизонтальными силами, к примеру, на площадке под воздействием долговременных осадков или весеннего таяния могут возникнуть силы, что вызывают подвижки грунтов.

Материалы, которые используются для изготовления свай:

  1. Дерево. Сваями из древесины выступают очищенные ровные столбы, что имеют диаметр до 34 сантиметров и длину до 8,5 м. Для изделий используют твердые хвойные породы дерева (лиственницу, сосну, ель и пихту). Деревянные сваи считают самым дешевым способом, однако практикуют его редко. Это объясняется подверженностью древесины быстрому гниению. Однако используя доступные сегодня на рынке препараты для обработки дерева, подобная методика имеет право на жизнь.
  2. Сталь. Недостатков у подобных свай много. Во-первых, требуется крановое оборудование, если диаметр труб составляет больше 10 сантиметров и длина более 3 метров. Также необходимо обработать металл самым тщательным образом с помощью антикоррозийного покрытия. К тому же такой способ предполагает большие затраты металла.
  3. Железобетон. Достоинством этих свай выступает возможность их выполнения непосредственно на месте, если в наличии есть соответствующая техника. Для изготовления подобных свай используют бетон не ниже маркировки М200. Срок полезной службы железобетонных свай составляет больше 100 лет.



Наилучшими вариантами для частного загородного строительства выступают железобетонные изделия сплошного сечения, винтовые стальные и набивные бетонные сваи. Наиболее предпочтительным решением заглубления называют буронабивной способ.

Технология строительства свайного фундамента

Если сравнивать методику возведения столбчатого фундамента, требующую рытье ям с откосами, создание опалубки и засыпание пазух, то технология строительства свайного фундамента является более технологичной. Фундамент в общем виде подразумевает бурение скважины определенного диаметра, установку в нее арматуры и заливку в созданную яму бетона. Большой плюс подобного варианта кроется в том, что можно выполнять бурение скважины ручным строительным буром.

Бурение скважины

Количество буронабивных свай, что будут располагаться по периметру здания и зафиксируются в плане свайного фундамента, следует определять, исходя из веса будущего жилого дома вместе с эксплуатационными нагрузками. Параметры внутренних свай получится определить, учитывая нагрузки, которые создаются полом, кровлей, перегородками и эксплуатационными нагрузками.

При подсчетах необходимо не забывать, что максимально возможное значение диаметра ручного бура, который можно использовать вручную, должно достигать 300 миллиметров, подобные буры в свободной продаже имеются в большом ассортименте. Можно регулировать длину штанги буров, а это позволяет в свою очередь выполнять скважины глубиной до 5 метров и больше.

Режущие лопасти бура располагаются таким способом, чтобы прикладываемые усилия при бурении были минимальными. Сейчас выпускаются строительные аппараты для ручного бурения, что позволяют устраивать значительное уширение нижней части скважины. Вместе с этим получается опорная пята для сваи, позволяющая эффектно сократить количество свай и сэкономить бетон.

Если вам нужно бурить скважину диаметром 500-600 миллиметров, то для работы принято использовать моторизированные и электрические буры. К примеру, электрический ям-бур, что применяется для бурения скважины под установку высоковольтных линий и помогает получить скважину диаметром до одного и глубиной до четырех метров.

Бетонирование и армирование свай

После того, как были пробурены скважины, необходимо посмотреть руководство о свайном фундаменте и изготовить трубы из рубероида по диаметру скважины, которые имеют длину на 200-300 миллиметров больше, чем глубина ямы. Верхнюю часть «трубы» нужно делать из двух-трех слоёв рубероида, затем стянуть их с помощью мягкой стальной проволоки. Эта часть станет опалубкой. Затем аккуратно вставьте трубу в скважину.

Если на дне в скважине имеется в небольшом количестве вода, то не нужно на это обращать внимание. Однако если воды больше 1/4 глубины ямы, то перед заливкой бетона её следует откачать.

Если не использовать так называемую «трубу», то это спровоцирует отрицательные результаты, которые влияют на прочность столбов фундамента. Когда бетон схватывается и набирает прочность, большое значение остается за наличием в бетонной массе «цементного молочка», а оно с легкостью может уйти в почву, и в итоге не получиться проектной прочности.

Силы морозного пучения при промерзании грунта будут действовать намного сильней на шероховатые стенки сваи, что получены при заливке бетона в яму без обустройства трубы, чем более гладкие с использованием «трубы».

Когда скважина сделана, для увеличения прочности столбов нужно сделать пространственный арматурный каркас. Хватит трех вертикальных прутков из арматуры диаметров 6 миллиметров, которые скреплены между собой через каждые 500-600 миллиметров поперечинами.

Вертикальные стержни для соединения столбов и ростверка нужно выводить выше заливаемых изделий на высоту, что равняется высоте ростверка минус два-три сантиметра. После установки в скважину каркаса подается бетон (40 – 60 сантиметров), при этом производят его уплотнение с использованием вибраторов.

Устройство ростверка

Ростверком фундамента свайного типа выступает конструкция, что объединяет сваи и обеспечивает равномерное распределение нагрузок на грунт и сваи. Ростверки бывают сборными, монолитными и сборно-монолитными, а также высокими и низкими. Низкие ростверки размещаются заглубленными в грунт, и часть вертикальных нагрузок передается на почву. По поводу высоких ростверков, то их нагрузка полностью передается на сваи.

По сваям ростверк выполняют монолитным или из сборных железобетонных балок. Для легких домов рекомендуемые параметры ростверков такие:

  • высота — не меньше 300 миллиметров;
  • при однорядном размещении свай ширину принимают равной ширине цоколя, если цоколь отсутствует — толщине стены первого этажа, но не меньше 400 миллиметров.



Не допускается разрезание или пересечение ростверка санитарно-техническими трубопроводами. Отклонение от вертикального положения центров свай после бетонирования или погружения не должно составлять больше 5 сантиметров.

При монтаже сборных элементов следует обязательно посмотреть видео о свайном фундаменте своими руками и уделять особое внимание закреплению на оголовке свай. В процессе заполнения бетонной смесью полости набивной сваи бетонируют Т-образный арматурный стержень вертикально. На оголовок сваи необходимо укладывать горизонтально следующий арматурный стержень.

Длина такого стержня должна быть равной ширине сваи с пластинками-ограничителями, что приварены с обеих сторон. Их высоты должно хватить для захвата сваи и элемента ростверка, что монтируется. Затем монтажный стык принято бетонировать, а коротыши вертикальных стержней — приваривать к монтажным петлям ростверка с использованием арматурных стержней желаемой длины.

При замене сборной балки ростверка на железобетонные несущие перемычки их рекомендуется закреплять между собой сваркой путем арматурных стержней или связывать проволочной скруткой. После того, как ростверк устроен, все швы и стыки нужно заполнить цементным раствором или мелкозернистым бетоном.

Перед возведением стен жилого дома нужно проверить отметки верхней плоскости ростверка и выровнять при необходимости цементным раствором под монтажный горизонт. Для этого можно воспользоваться нивелиром или водяным уровнем. Проверку размеров ростверка и прямоугольности плана окончательно измеряют его диагонали и стороны.

Ограничения в использовании свайного фундамента

Не смотря на все достоинства и стоимость свайного фундамента, эти конструкции имеют и свои недостатки, а если быть точнее — ограничения, которые препятствуют их применению, а конкретно:

  • Свайный фундамент плох в горизонтально-подвижной почве, к которой относят просадочные и набухающие грунты. Характерность земли можно определить только посредством лабораторных исследований, в рамках которых понадобится проведение детального геологического исследования из-за недостаточного уровня устойчивости к опрокидыванию.
  • При устройстве свайного фундамента возникают сложности со строительством цоколя. Пространство между сваями нужно заполнить (выполнить забирку) как и в конструкции столбчатых фундаментов. А это дополнительные расходы денег и затраты сил.



Таким образом, вы знаете, в каких случаях стоит устраивать свайный фундамент на своем земельном участке, и как сделать свайный фундамент. Выбирая фундамент для собственного жилого дома, необходимо хорошо обдумать все возможные минусы и плюсы, чтобы принять окончательное решение. Если вы не разберетесь во всем, свайный фундамент может не только оказаться идеальным решением в строительстве, но и стать самой большой ошибкой.


Свайный фундамент своими руками — как правильно сделать

Строительство фундамента для любого строения является очень важным и ответственным этапом. Но перед тем как начинать его возведение, необходимо сделать некоторые подготовительные работы. В первую очередь нужно тщательно исследовать грунты на участке и разработать проект дома.

От того, какие грунты будут обнаружены на территории и тяжести будущего строения, напрямую зависит выбор типа фундамента. На сложных почвах, рыхлых и болотистых оптимально будет сделать свайный фундамент. Именно этот тип основания имеет ряд преимуществ:

  • Скорость возведения фундамента. Свайные фундаменты для малоэтажного строительства при использовании готовых заводских изделий или изготовлении на месте сборных конструкций являются самым быстрым методом работ по возведению нулевого цикла. К примеру, свайно-винтовой фундамент, который сегодня является самым популярным типом основания из свайных конструкций, монтируется в течение 2-3 суток. Для небольшого строения вполне можно закончить установку за 1 день.
  • Работы выполняются круглогодично. Обустройство свайных фундаментов в регионах с суровым климатом, а также на вечномерзлых грунтах – самый доступный метод организации опоры зданий.
  • Не требуется схватывания фундамента. Преимуществом фундаментов из свай также в том, что возведение дома можно начинать непосредственно после скрепления свай.

Подготовительные работы

Перед тем, как сделать свайный фундамент своими руками, необходимо тщательно спланировать размещение его на участке и определить необходимое количество опор.

Важно определиться с основным материалом постройки дома, так как чем больше будет конструктивный вес здания, тем меньше допускаются промежутки между опорами. Обычно сваи монтируют в 1,5-2,5 метрах одна от другой. От массивности строения также будет зависеть расчет толщины свай. Диаметр винтовых свай от 57 до 133 мм. Далее, располагая исходными данными, определяют глубину заглубления. Она может быть различной для каждой отдельной сваи, и зависеть от особенностей грунта, месторасположения дома, климатических особенностей региона и других факторов. Для строительства малоэтажных домов обычно используют сваи от 1650 до 3500 мм.

Обустройство

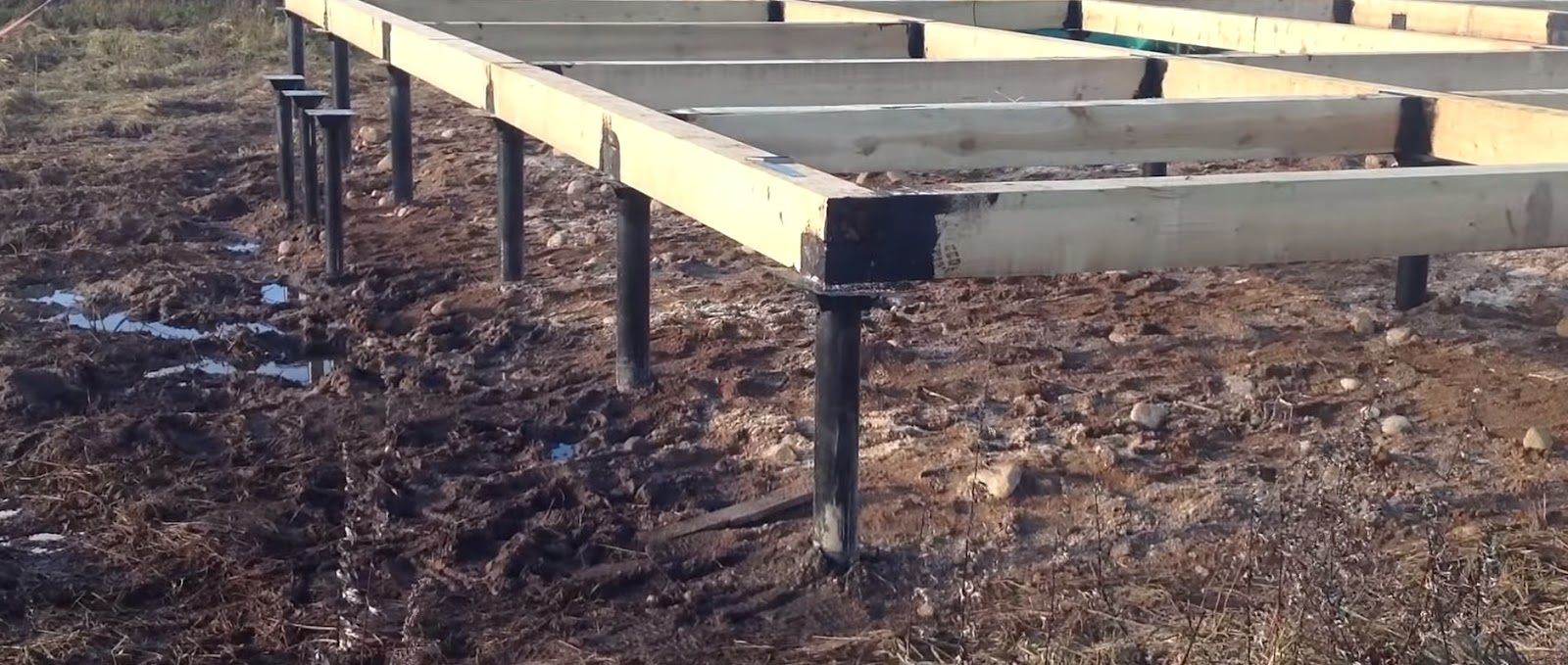

Свайно-винтовой фундамент

Одной из разновидностей фундаментов из свай является винтовой тип фундамента, который рекомендован при установке в рыхлом и влажном грунте. Самое большое достоинство этой конструкции нулевого цикла в том, что его монтаж не требует от владельца участка больших навыков и использование дополнительной техники. Главное – это придерживаться основных требований при устройстве фундамента.

Винтовая свая – это цельнометаллическая полая труба (ствол, имеющий острый наконечник с лопастями). Так как такая свая напрямую будет контактировать с влагой, большое значение имеет материал ее изготовления. При выборе сваи следует уточнить качество материала, от этого будет зависеть надежность и долговечность конструкции.

Свайный фундамент
При установке свайно-винтового фундамента для дома не нужно использовать специализированную технику. Они достаточно просто ввинчиваются в почву двумя-тремя людьми. После установки и заглубления свай, их подрезают до необходимого уровня. Полое пространство в сердцевине свай рекомендуется заполнить бетонным раствором. После этого при помощи сварки проводят крепеж оголовка. Части свай, выступающие над землей, скрепляют между собой, используя швеллер, ростверк из железобетона, уголок, брус или монолитную плиту.

Винтовой фундамент не всегда требует использования для заполнения бетонного раствора. Этот этап можно опустить, если возводится облегченный вид строения.

Свайно-ленточный фундамент

Такая конструкция будет рассчитана на большие нагрузки. Недостаточность несущей способности свай (вертикальная нагрузка) в этом типе фундаментов компенсируется ростверком (монолитной лентой из железобетона). В данном варианте возведения фундамента необходимо учитывать весь комплекс работ.

Этапы обустройства свайно-ленточного фундамента начинаются с подготовительных работ по подготовке участка. Затем выполняют разметку фундамента и готовят шурфы под будущие сваи. Форма свай может иметь различный вид, и зависеть от применяемых материалов и технологии (опалубка или готовые трубы). Шаг свай, как правило, составляет 1,5-2 метра.

В подготовленные скважины опускают асбестоцементные трубы или подготовленные каркасы из арматуры. Обязательно проводят мероприятия по гидроизоляции, для чего используют качественный рубероид.

Бетонируют сваи тяжелым бетоном М 400. Если работы проводятся зимой, то в бетонный раствор обязательно добавляют специальные морозоустойчивые пластификаторы. В летнее время бетон должен использоваться максимально быстро, для избежания его дальнейшего растрескивания.

Для придания конструкции фундамента дополнительной прочности и жесткости, все сваи объединяют железобетонной лентой. Ширина монолитной конструкции и опалубки зависит от веса строения.

Стандартная ширина ленты 400 миллиметров и такая же высота. Сначала для ленточного монолита делают опалубку. Ростверк армируют, связывая его с арматурой, выпущенной заранее из свай. Потом проводят послойное бетонирование основания тяжелым бетоном марки М 400 с вибрированием.

При естественных условиях затвердевания бетон наберет 50% прочности за неделю, и можно будет приступать к возведению дома.

При грамотном и качественном исполнении всех работ свайные фундаменты обеспечат любому строения на многие годы надежность и долговечность.

Свайный фундамент для частного дома: обустраиваем своими руками

Первый этап строительства любого частного дома – это устройство фундамента. От того, насколько правильно рассчитан и качественно залит фундамент, зависит прочность и надежность всей конструкции. В зависимости от характеристик почвы, параметров сооружения и прочих факторов выбирается один из видов фундамента.

Наибольшее распространение получили ленточные, столбчатые, плитные и свайные виды фундаментов. Ленточный фундамент (о котором мы подробно рассказывали в предыдущей статье) представляет собой вытянутую конструкцию, которая принимает нагрузки от несущих стен здания. Под лентами находятся фундаментные плиты, что обеспечивает распределение нагрузки на большую площадь.

Столбчатая разновидность устанавливается за счет погружения столба в заранее пробуренную скважину. Столбы объединяются при помощи железобетонных балок, на которых и строится дом. Плитный фундамент представляет собой сплошную плиту из железобетона, повторяющую контуры здания. Она укладывается на глубину 30-100 см в землю. Свайный фундамент – одно из самых популярных оснований для частных домов, о котором более подробно пойдет речь в данной статье.

Содержание статьи

Этапы строительства свайного фундамента

Первый этап строительства фундамента на сваях – это проектирование. На этом этапе определяются характеристики грунта с целью правильного расчета фундамента. Испытательное бурение проводится для того чтобы взять пробы грунта и определить его свойства. Также осуществляется зондирование грунта, во время которого изучается его подвижность. Степень сжимаемости грунта определяется с помощью прессиометрического испытания. Далее почва испытывается эталонными сваями, в результате чего выбирается наиболее подходящий тип свай.

Конечно, эти испытательные работы могут и не проводиться при строительстве небольшого частного дома. Однако в этом случае установка свайного фундамента должна производиться с запасом прочности.

Непосредственно сами строительные работы включают следующие этапы:

  • Бурение скважин или рытье котлованов под установку свай. Ямы должны быть расположены по периметру будущего сооружения, а их диаметр и глубина напрямую зависят от габаритов и веса дома.
  • Устанавливаются трубы из рубероида. Их длина должна быть больше на 3 метра, чем глубина вырытых ям, т.к. вверху будет создаваться опалубка. Если не задействовать рубероидные трубы, то долговечность свайной конструкции существенно уменьшится.
  • Армирование свай – закладываются пруты арматуры, которые будут соединять опоры с ростверком.
  • Бетонирование – раствор заливается порциями, чтобы обеспечить его равномерное засыхание.

Более точный технологический процесс можно составить лишь после выбора способа исполнения. Их существует несколько, и о каждом из них пойдет речь в следующей главе.

Разновидности свайных фундаментов

Свайный фундамент может выполняться по нескольким технологиям и с различными вариантами используемых свай. Каждая из разновидностей предпочтительна в определенных случаях, и обладает рядом достоинств и недостатков. Правильный выбор свайного фундамента и ростверка способствует удешевлению строительных работ и увеличению срока службы частного дома.

По способу работы

Сваи фундамента классифицируется по нескольким признакам, способ работы – первый из них. Существуют сваи-стойки и висячие сваи.

Сваи-стойки

Первая разновидность распределяет нагрузку от дома по всей поверхности земли. Однако до 85% всего веса здания приходится именно на стойку, поэтому они должны быть максимально прочными. Такой вариант свайного фундамента самый распространенный, т.к. он практически не оседает, при этом выдерживает высокие нагрузки.

Висячие сваи

Висячие сваи на грунт не упираются, а фиксируются за счет действующих сил на боковые поверхности, подобно удержанию в доске гвоздя. Такие сваи обладают большей площадью и диаметром и имеют рельефную структуру для увеличения сцепляющей силы. Данный способ строительства свай используют в тех случаях, когда плотные породы грунта находятся слишком глубоко, и бурение на такую глубину экономически нецелесообразно.

В зависимости от материала изготовления

Выбор свай зависит не только от характеристик грунта и сооружения, но и от располагаемого бюджета и удобства монтажа. На эти показатели большое влияние оказывает материал изготовления свай. Всего на данный момент используется три вида свай в зависимости от материала:

  • Деревянные;
  • Железобетонные;
  • Стальные.
Деревянные сваи

Деревянные опоры изготавливают из сосны или ели, реже можно встретить дубовые или лиственничные сваи. Дерево отлично обрабатывается, а для многих регионов – это самый доступный материал. Поэтому в некоторых случаях будущие владельцы дома закрывают глаза на такие явные недостатки, как небольшая прочность и долговечность в результате разрушения дерева. Возведение построек на деревянных сваях обосновано в тех случаях, когда сооружение устанавливается на ограниченный срок.

Технология строительства деревянных свай включает вырывание ям и установка в них брусков из дерева. Диаметр брусков должен быть не меньше 180 мм, а длина не превышает 16 м. Для устройства более длинных свай используют несколько стволов дерева.

Железобетонные сваи

Железобетонные сваи сегодня считаются самыми популярными, т.к. сочетают в себе долговечность и сравнительно небольшую стоимость. Кроме того, этот свайный фундамент своими руками можно установить без привлечения подъемной техники. Дело в том, что технология позволяет заливать сваю любых габаритных размеров непосредственно в грунте. Также есть возможность поставить уже готовые железобетонные сваи, выпущенные на заводе. Они могут иметь прямоугольную или квадратную форму в поперечном сечении. Распространены следующие размеры 200х200 мм, 400х400 мм и 200х400мм.

Стальные сваи

Стальные сваи самые прочные и долговечные. Могут быть представлены в виде трубы с толщиной стенок до 12 мм, двутавра, или других форм металлопроката. Чтобы придать еще большую прочность конструкции стальные сваи также могут заливаться раствором бетона после забивания в землю.

Винтовой фундамент строится с использованием металлических винтовых свай. Выглядят такие сваи, как сверло, или труба, которая оснащена шнеком. Опоры могут завинчиваться с помощью специализированного оборудования (кабестанов). Если же установка ведется на небольшую глубину, то с задачей может справиться два человека, используя ворот. Такой вид свай отличается повышенной прочностью, т. к. резьбовая конструкция по всей своей площади надежно фиксируется в грунте. К преимуществам винтовых свай также можно отнести возможность их многоразового использования – они не заливаются бетоном, поэтому при необходимости перенести постройку, могут быть выкручены тем же способом из земли.

Свайно винтовой фундамент имеет некоторые недостатки. Связаны они со способом установки основания – вкручивание, при котором разрыхляется земля. Поэтому боковая поверхность практически не участвует в принятии нагрузок от дома. Такую сваю можно отнести к категории стоек, нагрузки которых сконцентрированы на конце шнека или лопасти. Еще один недостаток заключается в том, что металл подвержен коррозии. Даже покраска не всегда защищает сталь от ржавчины, ведь во время вкручивания в землю лакокрасочный слой стирается.

Виды свай по способу монтажа

В зависимости от способа погружения сваи в землю, их разделяют на четыре категории:

  • Молотом или вибропогружателем
  • Завинчиванием
  • Установка в скважину
  • Заливка в грунт.

Сваи, которые вбиваются в грунт молотом или специальным механизированным устройством, вибропогружателем, называют забивными сваями. Для этих целей используются сваи с заостренным концом, длина которого составляет 1.5-2 метров. Для защиты сваи при забивании в прочный грунт применяют специальное устройство – башмак. Сверху опора также защищается толстым кольцом, чтобы под механическими ударами она не разрушилась.

К преимуществам такого способа устройства свай можно отнести отсутствие необходимости проведения земляных работ. Однако недостаток очевиден – требуется привлечение специальной, дорогостоящей строительной техники. Поэтому при возведении частных домов данный способ используется крайне редко.

Завинчивание – это способ установки винтовых свай. Как уже было сказано выше, при таком способе монтажа земля возле сваи взрыхляется лопастями, поэтому уже не может поддерживать опору. При вбивании свай, грунт наоборот уплотняется по бокам, обеспечивая дополнительную поддержку.

Недостаток погружного способа в готовую скважину очевиден – необходимо выполнять земляные работы. Однако есть и ряд преимуществ: свая имеет плоский конец, вместо заостренного, в результате она в меньшей степени проседает в грунт; при погружении сваи, ее гидроизоляция точно не повредится. Также сваи могут заливаться прямо в грунте, перед этим тоже бурится скважина или выкапывается яма. В котлован устанавливается опалубка, фиксируется арматура, после чего заливается бетон.

Ростверк для свайного фундамента

При различных разновидностях свайного фундамента могут применяться ростверки – конструкция в виде рамы, которая распределяет нагрузки дома по всем сваям. Свайно ростверковый фундамент может быть ленточным и плитным. Первый вариант напоминает обычный ленточный фундамент, т.е. укладывается вдоль несущих стен здания. Представляет собой балки, которыми соединены все сваи. Плитные ростверки выполняются в виде плоской плиты на всю площадь дома. Они используются в тех случаях, когда сваи распложены также по всей площади здания.

В зависимости от конструкции выделяют сборные, сборно-монолитные и монолитные ростверки для свайных фундаментов. Сборные представляют собой балки из швеллера или двутавра, установленные поверх свай. Сборно-монолитные оснащаются специальным замками, для их устройства используют готовые железобетонные элементы. Монолитные ростверки заливаются непосредственно на строительной площадке. Последний способ для строительства частного дома подходит лучше всего, т.к. позволяет ограничиться подручными инструментами.

Инструкция по строительству буронабивного свайного фундамента с монолитным ростверком

Особую популярность в частном строительстве получила буронабивная технология заливки свайного фундамента. Она сравнительно недорогая, позволяет возводить дома и коттеджи на слабых грунтах, недалеко от водоемов, при сложном геологическом рельефе, а также при большой глубине залегания твердых грунтов. Данная технология заключается в бурении скважин и последующем формировании сваи в котлованах из металлического каркаса и бетона.

Расчет свайного фундамента

Чтобы сделать расчет свайного фундамента необходимо изучить характеристики почвы. Для этих целей можно воспользоваться отрывкой шурфов, или ручным бурением. Поэтому нужно разработать грунт на 500 мм ниже, чем предполагается нижняя точка фундамента.



Тип грунта можно определить визуально, воспользовавшись таблицами из ГОСТа «Грунты, классификация». Также для определения типа почвы, нужно исследовать ее консистенцию, и сравнить с характеристиками, приведенными в соответствующей таблице.

Почва из глины в области подошвы сваи Глинистая почва на протяжении длины опоры Песчаный грунт Крупнообломочные породы

Помимо характеристик почвы при расчете свайного фундамента понадобится информация о весе самого дома. Здесь нужно высчитать нагрузки, которые распределяются на сваи, и нагрузки на ростверк. Разделение этих нагрузок необходимо для того, чтобы правильно выполнить ростверк.

При сборе информации о весе дома, необходимо учитывать, как постоянные нагрузки, так и временные (люди, снег, оборудование и пр. ) За основу можно взять следующую таблицу:

Конструкция Действующая нагрузка (кг/кв.м.)
Стена каркасная, толщиной 15 см с утеплителем. 30-50
Деревянная стена, 30 см 150
Кирпичная стена 51 см 918
Деревянное междуэтажное перекрытие с утеплителем 100-150
Пирог кровли с металлочерепицей 60
Пирог кровли с керамочерепицей 120



Также следует учитывать нагрузки, действующие на сваи со стороны самого фундамента. Для этого берем плотность бетона 2500 кг/куб.м. и умножаем на объем. Кроме того, полученное значение следует умножить на коэффициент надежности, который обеспечивает запас прочности. Данный коэффициент зависит от материала изготовления дома, погодных условий, количества мебели и прочих факторов.

Следующий этап расчета – это выбор свай и частота их установки. Здесь принимается в расчет шаг свай, их длина, а также диаметр поперечного сечения. Как правило, сечение подбирается заранее, еще до проведения расчетов. И уже на основании этой информации вычисляется расстояние между опорами и их длина.

Делим общую массу здания, которая была получена на предыдущем этапе, на длину ростверка. Учитываются и внутренние и наружные стены. В результате получится нагрузка на каждый погонный метр фундамента. Далее определяется несущая способность фундамента по формуле:

Формула определения несущей способности фундамента

Р=(0,7 х R x S)+(U x 0,8 x fin x li)

где Р – это максимально допустимая нагрузка, выдерживаемая одной сваей. R – прочность почвы, определяемая по составу грунта. S – площадь сваи внизу. U – периметр части фундамента. Fin- сопротивление почвы по бокам фундамента. Li – толщина грунта, который соприкасается с боковой поверхностью опоры.

Для расчета шага свай достаточно воспользоваться простой формулой

I=P/Q

где Q – это общая масса дома, действующая на один погонный метр фундамента. Также от полученной величины необходимо отнять ширину самой сваи. Расчеты нужно выполнять с несколькими вариантами длин, сравнивая затраты на каждый из них, чтобы выбрать наиболее целесообразный вариант.

В качестве армирующего основания в буронабивных сваях используют рифленую арматуру, диаметром от 10 до 16 мм. Пруты соединяются друг с другом при помочи хомутов из гладкопрофильной арматуры, диаметром 6-8 мм. Характеристики арматуры можно взять с этой таблицы:

Ростверк считается по формуле

B=M/(L x R)

где В – это ширина обвязки, М – масса здания со сваями, L – длина ростверка и R – прочность грунта на поверхности. Арматура подбирается так же, как и для свай.

Земляные работы

Итак, после проведения всех расчетов и закупки необходимого материала, необходимо приступить непосредственно к самим строительным работам.

Вначале проводятся земляные работы, вводятся коммуникации. Отклонение от запланированных размеров допускается в пределах 10 мм. Процедура переноса осей с проекта на землю включает следующие этапы:

  • Устанавливаются обноски – два колышка, которые вбиваются по углам, а между ними натягиваются веревки вдоль стен. Таким же образом отмечаются контуры внутренних стен.
  • Намечаются места установки свай. Краской или мелом намечаются точки, где должны устанавливаться сваи.

В соответствии с нормами СП минимальный диаметр железобетонных свай ограничен 30, бетонных 40 и бутобетонных 50 см. Найти ручные буры с диаметром 50 см довольно сложно, т.к. их мало кто производит. В связи с этим возникает необходимость в выкапывании шурфа на всю глубину. Используется свая-опора, и после снятия опалубки засыпается нерудными материалами.

При использовании железобетонных свай шириной до 40 см, нет необходимости в аренде специализированной мощной техники. Также уменьшаются земельные работы, т.к. несущая способность таких свай довольно большая даже при небольшой глубине заложения. Для бурения скважин вполне достаточно мотобура, аренда которого обойдется не дорого.

После вырывания котлованов под сваи происходит заведение коммуникационных и инженерных систем. Канализация проводится на глубине 0,5-0,7 метров, водопровод – 0,7-1 метра. Если используется свайный фундамент с ростверком висячего типа, то коммуникации нужно утеплить.

Опалубка и армирование

Следующий этап: опалубка и армирование. При изготовлении опалубки, необходимо учитывать следующие нюансы:

  • Если фундамент заливается просто в землю, значительно увеличивается сила трения, а значит и прочность конструкции.
  • При использовании рубероидных цилиндров, прочностные свойства свай практически не падают.
  • Применение асбоцементной несъемной опалубки приводит к снижению несущей способности боковых стенок на 15%.
  • Используя полиэтиленовые трубы, теряется до 70% способности боковых граней выдерживать нагрузки. Практически все нагрузки ложатся на подошву сваи.

Поэтому, если твердый слой почвы не начинается на глубине 2 метра, то лучше от полиэтиленовой несъемной опалубки отказаться, либо увеличить шаг в 1.5-2 раза, что экономически нецелесообразно. Выбирая высоту опалубки, необходимо учитывать тип ростверка.

Железобетонные сваи армируются рифлеными прутами, сечением 10-20 мм. Перевязываются они хомутами, или из тонкой гладкой арматуры, или из отожженной проволоки. При армировании необходимо чтобы пруты выступали на 30-40 за пределы опалубки. После засыхания раствора и снятия опалубки, эти пруты изгибают под прямым углом по направлению несущих стен, чтобы потом соединить с ростверком.

Заливка бетона и гидроизоляция

Следующий этап – заливка бетона и гидроизоляция. Из-за больших объемов работ по заливке фундамента, эта операция проходит в несколько этапов. Вначале заливаются сваи, бетон утрамбовывается чтобы в нем не было воздушных пустот. Достаточно выдержать 3-4 дня, прежде чем приступить к устройству ростверка.

Для опалубки ростверка выполняют следующие работы: устанавливают палубу, а в щите вырезаются отверстия, соответствующие размерам опор. Этими отверстиями щиты надеваются на сваи и по всей длине подпираются стойками. Далее ставятся боковые стенки, а между ними устанавливаются распирающие бруски. После этого происходит армирование ростверка при помощи все той же арматуры, что использовалась в сваях.

Далее происходит заливка цемента, после чего смесь уплотняется. Опалубку необходимо заполнить за один раз. Необходимо обеспечить требуемые условия высыхания – не допустить попадания влаги (закрыть пленкой) и не допустить пересыхания (посыпать сверху опилками). Ростверк также нуждается в гидроизоляции, которая проводится после снятия опалубки. Для этих целей используют битумные мастики или оклеивание рулонными гидроизоляционными материалами.

особенности, рекомендации по расчётам и этапы возведения основания

Перед тем, как начинать строительные работы, независимо от того для чего предназначено будет помещение, необходимо определиться с выбором типа фундамента для него. Выбор фундамента во многом зависит от характера местности, климатических особенностей, характеристики грунта и так далее. В данном случае мы будем рассматривать конкретный вариант типа фундамента, а именно ознакомимся с тем, как сделать ленточно-свайный фундамент своими руками.

На самом деле, типов фундамента очень много и для одного и того же типа зданий может быть применено несколько вариантов, в данном случае необходимо руководствоваться собственными соображениями или капиталом. В некоторых случаях можно попытаться сэкономить, но следует в этих случаях проявлять осторожность, дабы не навредить. Но для начала нам необходимо определиться, что же это такое и в каких случаях используется именно этот тип фундамента для здания.

Определение ленточно-свайного фундамента

Ленточно-свайный фундамент представляет собой комбинацию из двух типов фундамента, а именно ленточного и свайного. В данном случае эти два типа фундамента для здания дополняют друг друга. Ленточный служит в основном как распределитель нагрузки по всему периметру здания, а свайный используется для стабилизации основания планирующегося здания.

Такой комбинированный тип фундамента применяется в таких условиях, когда применяя другие типы фундамента, все основание дома может «плавать», это часто происходит в таких климатических зонах, где повышенная влажность, близко находятся грунтовые воды или грунт неустойчив. В таких случаях сваи играют роль «якорей», которые не дают зданию перемещаться вместе с фундаментом.

Итак, как же сделать свайно-ленточный фундамент для дома? На самом деле, даже если все работы взять на себя, то весь процесс может принести вам удовольствие, и вы вполне можете сделать его самостоятельно, не прибегая к посторонней помощи со стороны строительных бригад, которые не всегда делают строительные и ремонтные работы «на совесть», а труд они свой ценят высоко. Так что, если вы решили проявить самостоятельность, и при этом еще и сэкономить, то эта статья поможет вам узнать некоторые особенности представленного типа фундамента. Не зря говорят, что если хочешь сделать что-то хорошо – сделай это сам. Это самый верный совет для тех, кто решил построить качественный и надежный ленточно-свайный фундамент своими руками.

Некоторые преимущества выбранного типа фундамента для будущего здания

Безусловно, при комбинировании нескольких видов типа фундаментов, их преимущества также дополняют друг друга. В данном случае мы рассмотрим некоторые самые главные и определяющие преимущества свайно-ленточного фундамента для дома.

  1. Высокая прочность самого фундамента и соответственно здания в целом.
  2. Надежность.
  3. Долговечность.
  4. Относительная дешевизна.
  5. Высокая скорость изготовления данного типа фундамента.
  6. Простота его изготовления, поскольку вполне может справиться и один человек, без помощи со стороны строительных компаний или бригад.
  7. Возможность применения данного типа фундамента при неустойчивом грунте.
  8. Рельеф участка может быть каким угодно.

Если же говорить о недостатках выбранного типа фундамента, то их не так уж и много, а выделить можно только то, что устройство свайно-ленточного фундамента не предусматривает наличия хорошего и надежного погреба. Для некоторых этот недостаток является существенным, однако часто при пучинистых видах почвы другого варианта просто невозможно представить.

Некоторые рекомендации при выполнении свайно-ленточного фундамента

Для того, чтобы полученная в результате ваших стараний конструкция имела высокие показатели прочности и надежности необходимо обращать пристальное внимание на выбор строительных элементов и материалов. Так вот, при выборе свай для фундамента специалисты рекомендуют обратить внимание именно на трубы, поскольку установка свай круглого сечения несколько проще по сравнению с сечениями прямоугольной формы.

Широко применяются трубы, которые изготавливаются из такого строительного материала как асбестоцемент. При выборе именно такого типа свай ваша конструкция впоследствии будет иметь неплохие гидроизоляционные качества, а это в свою очередь является показателем надежности и долговечности конструкции дома.

Порядок выполнения работ

При строительстве выбранного типа фундамента для дома используется приблизительно одинаковый алгоритм действий, который в результате неизменно приведет вас к надежному, прочному, долговечному и износостойкому зданию в целом. Этапы строительства свайно-ленточного фундамента:

  • Начиная строительства первым делом необходимо правильно сделать разметку фундамента, которая должна проводиться на основании предварительно произведенных расчетов.
  • Далее проводятся земельные работы, роются траншеи. Приблизительная глубина их должна быть около 40 сантиметров. А что касается ширины траншеи, то она должна быть расчетным значением.
  • Следующим действием представляется бурение скважин для установки свай. Глубина скважин также должна быть предварительно рассчитана и зависит она от глубины промерзания грунта, а эти данные берутся из предварительного ознакомления с характеристиками почвы и участка в целом. Эти скважины обычно рекомендуется располагать на расстоянии около 2 метров друг о друга. Диаметр скважин также расчетное значение.
  • В полученной скважине для свай делается подушка из песка. Но перед этим для гидроизоляции используют рубероид. Для этого просто берется лист рубероида, скручивается в трубу и заталкивается в уже имеющуюся скважину.
  • Возводится опалубка.
  • Устанавливаются сваи, и заливается фундамент.

Специалисты рекомендуют при проведении строительных работ особое внимание обращать на армирование фундамента, как свай, так и самого ленточного фундамента. Для этого используют проволоку для арматуры и стальные пруты, диаметр которых колеблется в диапазоне от 10 до 12 миллиметров.

Важно отметить, что сама технология ленточно-свайного фундамента не сложная, выполнить ее можно за достаточно короткие сроки, а здание будет иметь надежную и прочную конструкцию.

На основании, каких данных производятся расчеты ленточно-свайного фундамента?

Если вы уже ознакомились с тем как сделать свайно-ленточный фундамент и вам уже необходимо произвести расчет свайно-ленточного фундамента, то так или иначе, без помощи профессионалов в этой области вам не обойтись, если конечно вы не являетесь таковым. Перед тем как начать проводить расчетные работы, необходимо очень четко определить характеристики местности, грунта и других данных, связанных с геологическими данными о местности.

Причем важно заметить, что данные должны быть на все 100% достоверными и надежными, это возможно только при проведении разведки именно на выбранном участке для строительства.

Также перед проведением расчетных работ необходимо иметь данные о показателе ветровой нагрузки, о весе строительных материалов и элементов, которые непосредственно будут использоваться при проведении строительных работ, важно также знать показатели уклонов, которые имеются. Все эти данные будут использоваться при проведении расчетов диаметра и высоты свай, а также будут учтены при выборе армирующих элементов конструкции. Если все технологические данные будут учтены и соблюдены в полной мере, то ваши труды будут не напрасны.

При проведении всех видов работ правильно, вы просто обречены на успех!

Некоторые данные о стоимости будущего здания

Рассмотрим, от каких же показателей зависит итоговая стоимость планирующегося здания, где можно сэкономить, а где это делать категорически запрещается.

В первую очередь, на цену влияет то, каким образом будут произведены некоторые виды работ, например, бурение скважин под сваи. Для того чтобы произвести эти работы более быстро разумно было бы воспользоваться специальной техникой, однако это дополнительные затраты.

Также цена исходного здания во многом зависит от качества и стоимости строительных элементов и материалов. Чем дороже строительные материалы, тем, соответственно, дороже и здание, то есть больше расходы на строительство. Здесь уже выбирать вам лично. Лучше, конечно же, обратить внимание на проверенных производителей материалов.

Как сделать свайный фундамент своими руками – СтройМастерская

Изготовление фундамента на сваях своими руками для многих домовладельцев остается единственно правильным решением при размещении строения на просадочных и не устойчивых грунтах…

При необходимости возведения строений на просадочных грунтах, имеющих пористую структуру и обладающих способностью в момент намокания  уплотняться либо наоборот терять плотность, встает сложный выбор правильного фундамента.

К неустойчивым грунтам можно отнести   торф или другие лессовидные грунты.

Многие будущие домовладельцы задаются вопросом, как построить свайный  фундамент на торфе так, чтобы в последствии дом не ушел под землю.

Очень часто  строения  на  ленточном  фундаменте или плите, возведенные на просадочных грунтах, продолжают усадку в грунт , а в некоторых случаях усадка происходит неравномерно, в связи с чем происходит увеличенная нагрузка на фундамент и строение. В таких случаях может произойти разрушение фундамента и строения.

Выход из этой ситуации есть.  Если фундамент нельзя опереть на поверхности твердой земли, значит необходимо добраться до более плотных слоев почвы ниже поверхности. В таких случаях некоторые используют винтовые сваи, которые вкручиваются до жесткого грунта, но на такой фундамент  тяжелое строение не поставишь.

В некоторых случаях когда просадочные грунты залегают не очень глубоко, производят их выборку с последующей заменой на песок и щебень.

Но в ситуации с большой глубиной залегания твердого грунта, выборка просадочных пород не актуальна, так как  требует больших финансовых вливаний и  трудозатрат, а если грунтовые воды залегают достаточно высоко, то стоимость такой работы будет расти в геометрической прогрессии.
В таких ситуациях многие прибегают к возведению свайного фундамента.

Установить  сваи в грунт можно различными методами:

Можно забить сваи при помощи ударного способа, но для этого необходимо разместить на участке тяжелую технику, что, конечно же, совсем не оправдано в частном строительстве.

Другой метод  — бурение скважин под сваи при помощи  буровой с дальнейшим погружением железобетонной сваи в изготовленную скважину. В этом случае также необходимо наличие тяжелой техники.

Еще один способ, популярный в частном строительстве, это установка свай своими руками, когда скважины под них бурятся ручным способом, а сама свая отливается непосредственно внутри скважины. Об этом способе дальше и пойдет речь.

Смысл свайного фундамента — перенесение нагрузки от веса строения на более плотные слои грунта  расположенные на глубине. Так же свайные фундаменты используются в местах на холмистой местности, где велика угроза сползания строения.
Установив сваи под фундаментом и впоследствии связав их ростверком или плитой, можно добиться лучшей устойчивости для будущего строения.
Устройство свайного фундамента своими руками процесс достаточно трудоемкий.

Первым этапом необходимо произвести расчет необходимого количества свай, которые будут располагаться под плитой или ростверком.  Эту информацию можно получить  из справочников по строительству фундаментов. Таже, необходимо понимать что вес будущего строения передается на сваи, поэтому важно расчитать их толщину и ширину подошвы.

Далее непосредственно на месте необходимо сделать разметку и обозначить места будущих свай. В процессе разметки места необходимо произвести разведку  грунта,  проверив щупом нет ли на пути  бура глубоко залегающих корней, камней или других предметов. Если на пути встретилось препятствие и вынуть его не возможно, то место под сваю лучше сместить в сторону.  Такой метод разведки конечно же хорош на мягкой почве (например торф), на торфах до жесткого грунта в несколько метров можно спокойно достать  щупом изготовленным из 8 -10 мм арматуры.

Там  где прощупать местность не представляется возможным, бурение производится на свой страх и риск, но стоит помнить что установка свай на предметы (камни, стволы деревьев и т.д.) оказавшиеся в почве бессмысленнна.

Поскольку  при постоянном  давлении на сваю передающемся от веса фундамента и строения, возможно смещение, казалось бы, изначально жесткого и устойчивого основания под самой сваей, причем  с дальнейшим вывешиванием последней,  что обуславливается потерей устойчивости фундамента и не равномерностью распределения нагрузки со всеми вытекающими.

Ручное бурение неглубокой скважины под сваи можно произвести  специальным  буром с выдвижным ножом в нижней части. Такой нож позволяет сделать специальное уширение в нижней части скважины, там где будет располагаться пята сваи.

Можно пробурить скважину большего диаметра,  для  устойчивости сваи, важна площадь ее пяты, чем больше диаметр пяты тем лучше, но тем сложнее выполнить бурение ручным способом. В некоторых случаях уширение делают только для пяты, а  в других, например, когда отлить пяту по месту мешают грунтовые воды, сваю отливают на всю ширину пробуренного отверстия.

Для бурения отверстий  под сваи в мягком грунте (таком как торф) можно использовать   переделанный садовый бур.

О том как изготовить бур  под сваи, можно прочитать здесь — ручной бур.

Изготовление бетонной сваи своими руками

При возведении небольших построек на просадочных грунтах  1-2 метра, некоторые изготовливают свайный фундамент, где  в качестве опалубки используют пластиковые (канализационные), асбестовые или другие трубы.

Использование труб, облегчает работу по обустройству фундамента. Важной частью сваи является ее пята, это та часть которая будет упираться в твердый грунт. Чем больше площадь пяты тем лучше. Если грунтовые воды не позволяют отлить пяту сваи прямо в шахте, то в такой ситуации пяту можно отлить заранее. Но при этом ширина пяты не может быть больше диаметра скважины.

При отливке сваи на всю ширину пробуренного отверстия расходуется больше бетонного раствора, за то, конечно же, сокращаются расходы на покупку  труб для опалубки, так как вместо них можно использовать рубероид.
Для этого понадобиться скрученный в трубку кусок рубероида нужной длины.

Для того чтобы с

вая имела жесткость в ней должна располагаться арматура.
Чтобы арматура не выходила к стенкам сваи ее необходимо собрать в конструкцию при помощи вязальной проволоки или сварки.

Затем из куска рубероида изготовливается трубка небольшой  длины и диаметром чуть меньше пробуренной скважины, соединять рубероид можно при помощи саморезов типа «клоп»

Установив трубки вертикально на ровную поверхность,  в каждую устанавливается готовая конструкция из арматуры. Выставлять для заливки пяты (нижней части) сваи удобно около стены или забора, так как там легче зафиксировать арматуру в вертикальном положении.

Чтобы раствор в нижней ча

сти не уходил в землю, трубку из рубероида  можно вставить в  пластиковые или металлические ведерки подходящего диаметра.

Для заливки свай лучше всего использовать бетон с водоотталкивающими добавками, такие добавки позволяют разводить раствор в меньшем количестве воды, а так же способствуют лучшему уплотнению цементной массы, что позитивно сказывается на качестве готовой бетонной сваи.

Использование вибратора после заливки свай,  только улучшит их качество.

После того как бетон встанет, на 4-5 день, можно нарастить  трубку из рубероида, вставив ее внутрь нижней.
Трубку из рубероида лучше всего изготавливать в несколько слоев, чтобы по шву при заливке не просачивался бетон.

Далее такую заготовку можно опустить в скважину и залить бетоном. При заливке бетоном, необходимо производить вибро или иное уплотнение бетонного раствора, такие меры обеспечат однородное строение будущей сваи.

Верхняя часть свай после их изготовления в зависимости от требований  к фундаменту могут быть связаны  бетонной конструкцией (ростверком или плитой).
http://stroimasterskaya.ru/


Показать еще статьи из рубрики — Фундаменты

МАТЕРИАЛ ПО ТЕМЕ

Окна из пластика: стоит ли на них экономить?

Окна из пластика — достаточно дорогая покупка. Выбросить зря деньги, установив окна из некачественных материалов не хочется никому. На что же обращать внимание при выборе окон?

Подробнее

Роза – дар богов. Обзор наиболее популярных видов этих растений

Роза – дар богов! Так считали древние греки. Это одно из самых древних и любимых человечеством садовых растений. За тысячелетия культурного разведения люди вывели более 30 тысяч сортов роз…

Подробнее

Как выбрать вытяжку на кухню

Выбор вытяжки на кухню сродни приобретению космического корабля. О том что внутри, известно немного, да и выглядит также загадочно. Известно только одно — вытяжка на кухне просто необходима…

Подробнее

Виды теплого пола

Немалую роль в создании уюта дома играет постоянная и комфортная температура в помещении. Обеспечить это могут не только стандартные радиаторы отопления, но и недавно появившиеся в продаже теплые полы.

Подробнее

Принципы энкаустики в строительстве и отделке

Энкаустика, наверное, одно из древнейших видов живописи и известно со времён древнего Египта, причём, что очень показательно – некоторые дошедшие до наших дней работы древних мастеров выглядят потрясающе свежо, как будто были написаны совсем недавно…

Подробнее

Хорошая печь – уютный дом

Сложно представить современную усадьбу, частный дом, в общем, собственное жилище — родовое гнездо — без сауны, бани или бассейна. Наверное, поэтому изобретенные столетия назад банные печи до сих пор пользуются немалым спросом…

Подробнее

Назначение и типы фундаментов

В этом материале вы узнаете, какие существуют виды грунта, какие типы фундаментов подходят для разных грунтов, а также основные правила при возведении фундамента…

Подробнее

Устранение течи сливного бочка

Сантехникой мы пользуемся на протяжении всего дня. Любая ее неисправность должна быть устранена сразу же иначе о жизненном комфорте можно забыть…

Подробнее

Что делать если после поворота ручки пластиковое окно повисло на нижней петле?

Давайте рассмотрим ситуацию, когда происходит вываливание окна, и оно виснет на одной петле, что необходимо сделать в данном случае, как правильно должна располагаться ручка и оконная створка, и как избежать вываливания створки окна…

Подробнее

Газонные решетки — универсальная вещь для облагораживания ландшафта

Стремительное развитие площади городов приводит к уменьшению свободного места для строительства «зеленых зон». С каждым годом становится все меньше парков, скверов, садов…

Подробнее

Свайный фундамент для дома из газобетона (на винтовых сваях)

Свайный фундамент для дома из газобетона часто становится наиболее оправданным, рентабельным и эффективным решением. Фундамент является главным конструктивным элементом любого типа постройки, так как вынужден выдерживать воздействие всех нагрузок, является основой для остальных частей конструкции и не предполагает возможности замены при необходимости.

Слабый или неправильно сконструированный фундамент может стать причиной распространения трещин (как по самому основанию, так и по всему зданию), перекоса проемов, разрушения дома. В то же время, слишком мощный фундамент, предназначенный для нагрузок, которые он никогда не будет испытывать, приведет к немалым неоправданным затратам.

Таким образом, фундамент под любой дом должен быть достаточно надежным и прочным именно для этой конструкции, экономически мотивированным и технически обоснованным. Ввиду того, что газобетон является достаточно легким материалом, распространено ошибочное мнение о том, что под конструкцию из него подойдет любой фундамент. Но это не так, ведь тип конструкции основания выбирают в соответствии с не только общим весом здания, но и особенностями грунта, другими факторами.

Ввиду того, что газобетон демонстрирует низкий уровень сопротивляемости к воздействию изгибающих нагрузок, он плохо переносит деформации и достаточно хрупок. Поэтому фундамент может быть и не предназначенным для выдерживания серьезного веса, но обязательно должен быть жестким, не предполагать усадки. Также обязательно учитывают этажность дома, особенности грунта, результаты геодезических изысканий.

Чаще всего для газобетонного дома выбирают монолитный или сборный ленточный, а также свайно-ростверковый фундамент. Для каждого конкретного здания определяют все основные условия и параметры, вносят в проект.

Что такое свайно-ростверковый фундамент

Свайно-ростверковый фундамент для дома из газобетона – это конструкция основания, включающая систему вертикально установленных в грунт опор и объединяющую их обвязку в части над грунтом. Опоры погружают глубоко в грунт, минуя ненадежные слои и стараясь достать плотную почву, где они превращаются в неподвижные устойчивые точки привязки.

Ростверк – это пояс обвязки, который выступает в роли подобия ленточного фундамента, смонтированного на песчаной подушке и жестко скрепленного с верхней частью свай. Как и лента, балки ростверка располагают под всеми несущими стенами конструкции, создавая опорную систему высокой прочности. Таким образом нагрузку дома принимает на себя ростверк, а потом передает на плотные слои грунта через систему свай.

От свайно-ленточного фундамента ростверковый отличается тем, что лента немного разгружает вертикальные опоры, передавая часть нагрузки на поверхность грунта.

Тут используется другой принцип и два вида основания нужно различать. При этом, практически все виды свайных оснований являются свайно-ростверковыми, несмотря на отличия в конструкции видов свай.

Дома из газобетона, которые планируется строить на объектах с близким расположением грунтовых вод, чаще всего строят на винтовых или буронабивных сваях, которые между собой связывают монолитным ростверком.

Основные отличия от столбчатых конструкций:

  • Материал исполнения.
  • Метод монтажа.
  • Размеры – длина больше, диаметр меньше.

Свайные фундаменты всегда закладывают глубже отметки максимального показателя уровня замерзания грунта, который зафиксирован в конкретном регионе.

Подходит ли он для дома из газобетона

Несущая способность свайно-ростверкового фундамента достаточно высока и ограничения существуют только по возможностям свай и свойствам грунта. По мере увеличения количества свай или благодаря созданию опорных площадок под нижней частью концов стволов можно существенно повысить несущую способность, снизив одновременно удельную нагрузку на почву. Так повышается эффективность всей конструкции.

Газобетон обладает массой, в 5 раз меньшей кирпича и прочностью, в 5 раз ниже (при условии строительства стен с аналогичными параметрами). Поэтому дома из газобетона обычно строят высотой в 1-2 этажа, но и вес их существенно меньше в сравнении с кирпичными конструкциями.

Ввиду малого веса и особенностей строительства возможности свайно-ростверкового фундамента для газобетонного дома не просто достаточные, но в какой-то мере даже избыточные. При этом, достигается достаточная жесткость, что очень важно для газобетона, не приемлющего усадки и требующего неподвижной конструкции основания, чего не всегда дает добиться ленточный фундамент.

Устройство основания

Система свайно-ростверкового фундамента включает два основных элемента – сваи и ростверк. Обе части конструкции призваны воспринимать и распределять нагрузку, но есть и некоторые особенности, которые важно изучить до начала монтажа основания.

Из чего состоит свайно-ростверковый фундамент:

  1. Сваи – вертикальные стержни (опоры) из бетона, дерева или металла, которые погружают в почву до достижения твердых слоев и обеспечения прочного контакта с ними. Могут использоваться так называемые «висячие сваи», которые в грунте держатся благодаря боковым стенкам ствола и силе трения почвы. Но их применяют реже, так как длина ствола в таком случае должна быть большой и не всегда этого можно добиться. Немаловажно и то, что висячие сваи могут постепенно проседать (особенно это касается переувлажненных грунтов), что недопустимо для газобетона.
  2. Ростверк – выполняет одновременно две важных функции: соединение всех стволов в одну жесткую систему (что во много раз повышает показатель несущей способности каждой из единиц) и выполнение роли опорной линии для внутренних/внешних несущих стен. Конструкции ростверка могут быть сделаны из бетона, металла, дерева (бруса) – выбор зависит от материала, который применяется для строительства дома.

Плюсы и минусы

Свайно-ростверковый фундамент, как и любой другой, отличается определенными особенностями и нюансами, которые нужно тщательно изучить до начала строительства.

Основные преимущества свайно-ростверковой системы основания:

  • Сравнительно простая технология, с которой справляются даже новички.
  • Возможность выполнить все работы самостоятельно – от изготовления элементов и до их монтажа.
  • Отсутствие необходимости в привлечении большого числа сотрудников.
  • Сравнительно меньший расход материалов (если брать в расчет заглубленную ленту, к примеру).
  • Отсутствие влияния на свойства основания пучения почвы.
  • Возможность жестко соединить сваи с ростверком и добиться максимально стойкой к нагрузкам системы, которая не будет реагировать даже на поезда, проезжающие рядом.
  • Возможность выполнять работы почти круглый год – за исключением условий с температурой воздуха меньше 10 градусов мороза.
  • Хорошее теплосбережение конструкции дома за счет отсутствия контакта с мерзлой почвой.
  • Дома с таким фундаментом можно возводить на складках рельефа, уклонах.
  • Цена основания сравнительно невысокая (опять же, если сравнивать с классической лентой).

Ключевые недостатки системы свай и ростверка:

  • Невозможно создать цокольный этаж или подвал.
  • При общей массе дома более 50 тонн лучше выбрать другой тип фундамента.
  • Важность правильного выполнения всех расчетов на основе точных данных о грунте для определения оптимального числа свай и формы ростверка.
  • Даже если нет вертикальных нагрузок пучения, остаются боковые воздействия на сваю, которые обеспечивают немалые усилия и могут деформировать либо даже разрушить столб.
  • Необходимость в применении спецтехники во время строительства, что повышает расходы на основание.

Тут стоит отметить, что все основные минусы свойственны всем типам свайных фундаментов, так как входят в число особенностей конструкций этого типа.

Существующие виды

Видов свай существует несколько и каждый из них отличается определенными нюансами. Обычно в создании фундамента свайно-ростверкового типа используют винтовые, буронабивные и забивные сваи. Забивные сваи устанавливают в грунт с применением специальной техники. Они могут быть сделаны из дерева, металла, железобетона. Самостоятельный монтаж предполагают винтовые и буронабивные сваи, вторые часто делают непосредственно на объекте либо покупают готовыми. Такие сваи в почву погружаются с использованием мускульной силы.

Самая высокая несущая способность у бетонных забивных свай, которые делают на заводах с применением специальной технологии. Монтаж таких опор достаточно трудоемкий и сложный, требует участия опытных строителей и техники.

Буронабивные сваи более популярны, они выполнены в формате залитых в подготовленную скважину бетонных опор. Все работы вполне реально сделать самостоятельно, а благодаря размерам скважины и определенным особенностям ее подошвы появляется возможность создания опорной площадки большой площади, которая будет недоступна для воздействия нагрузок морозного пучения.

Использовать в монтаже фундаментов винтовые сваи начали сравнительно недавно. Ствол делают из металлической трубы с толщиной стенок в 4-5 миллиметров с заостренным наконечником в нижней части либо же несколькими лопастями (сделанными по типу спирали). Погружают сваи посредством завинчивания их в почву до нужной глубины.

Процедура простая, но требует определенных усилий и умений. Винтовые сваи монтируются быстрее всего, не предполагают предварительного выполнения земляных работ. При условии правильного монтажа единственная проблема винтовых свай – защита металла от коррозии.

Варианты ростверков

Конструкция ростверка может быть выполнена из самых разных материалов – металла, дерева, железобетона. Последний вариант самый крепкий и прочный, но и наиболее сложный в исполнении. Создают его аналогично ленточному железобетонному основанию, но не в траншее в земле, а на определенном расстоянии от поверхности грунта.

Деревянный ростверк монтируется намного проще. Для его создания используют брус 150 на 200 и 200 на 200 миллиметров. Все балки объединяют вполдерева, монтируют на оголовках свай, потом крепят на прочные болтовые соединения.

Ростверк из металла соединяют с оголовками свай при помощи сварки. Процесс очень быстрый, но вот резка массивных и толстых балок представляет собой довольно сложный процесс. В то время, как их масса нередко становится причиной необходимости применения подъемной техники.

Для газобетонного дома лучшим выбором станет деревянный или железобетонный ростверк и в обоих случаях обязательно нужно выполнить тщательные и точные расчеты, а потом на их основе создать максимально детальный проект.

Примеры расчета глубины погружения свай

Глубину погружения рассчитывают опытным путем. А вот глубина залегания плотных слоев грунта трудно просчитывается, так как является случайной величиной. Поэтому единственно верный вариант – бурить пробную скважину либо погружать опытную сваю, позволяющую выяснить глубину залегания твердых пород почвы. Так делать требует СНиП, а остальные методы не дают достоверной информации.

Определенная пробным методом глубина – один из показателей, которые используются при выполнении последующих расчетов. Расчеты фундамента свайно-ростверкового типа также предполагают определение числа свай на конструкцию. Его получают посредством деления расчетного веса дома на несущую способность 1 опоры. Так, если условная масса дома составляет 10 тонн, а несущая способность сваи равна 1 тонне, то свай нужно 10 штук.

Схема распределения свай зависит от проекта дома – его конфигурации. Самые ответственные участки в фундаменте – углы конструкции. В процессе проектирования сначала размещают на каждый угол по свае, определяют точку примыкания к несущим стенам, другим нагруженным узлам. Далее остальные опоры равномерно распределяют для адекватного восприятия и распределения нагрузки.

Опытные проектировщики советуют предусматривать определенный запас прочности для фундамента, чтобы он мог выдержать дополнительные нагрузки от эксплуатации, пристроек.

Технология возведения

Ниже предложена схема создания свайно-ростверкового фундамента, который можно смонтировать самостоятельно – опорной конструкции на сваях буронабивного типа.

Подготовка

Сначала участок земли освобождают от растений, мусора, выполняют разметку, устанавливают колышки там, где планируется монтировать сваи. Обязательно нужно проверять равенство диагоналей для исключения вероятности нарушения точности прямых углов. Потом бурят скважины ручным буром или с применением специальных машин.

Немного расширяют нижние участки скважин, чтобы сделать в них подушки, призванные расширить основание опор и понизить удельное давление на почву. После в скважины монтируют гильзы (по функциям являющиеся опалубкой), которые состоят из пластиковых труб, двойного слоя рубероида (его сворачивают в трубу нужного диаметра).

Армирование, заливка бетона

Арматурный каркас лучше всего делать на поверхности. Он создается в виде пространственной решетки длиной чуть больше глубины скважин и размеров таких, чтобы была возможность свободно войти в отверстие. Когда арматура установлена внутри сваи, скважины заливают бетонным раствором марки М200 или выше. Материал штыкуют, чтобы удалить воздушные пузыри.

Заливку допускается осуществлять при температуре не ниже +5 градусов (но желательно при +20). Потом выжидают 28 дней (полный цикл набора прочности бетона). Если начать работы чуть раньше, прочность опор может быть понижена и это станет серьезным риском для надежности основания.

Создание ростверка

Самый прочный вариант ростверка – бетонный монолит, который получают путем заливки смеси в опалубку, смонтированную на определенной высоте над уровнем почвы. Опалубка собирается из деревянных щитов, внутри устилают полиэтиленом, размещают там же армопояс, жестко соединенный с торчащей из свай арматурой.

Так создают прочную монолитную конструкцию, которая демонстрирует нужные характеристики стойкости и несущей способности. Бетон заливают в один момент, выдерживают как обычно. После 28 дней снаружи основание изолируют битумной мастикой либо горячим битумом.

Заключение

Свайный фундамент для дома из газобетона станет прекрасным выбором там, где грунты позволяют выполнять данный вид основания и оправдывают его монтаж. Газобетонные дома обладают небольшим весом, поэтому строить их можно на разных типах фундамента, но из-за боязни усадок и деформаций предполагают применение только максимально жесткого основания. Конструкция свай и ростверка вполне способна обеспечить нужную жесткость.

Как сделать свайный фундамент своими руками

Как сделать свайный фундамент своими руками

Выбор и обустройство фундамента в малоэтажном строительстве имеет большое значение. Ведь от качества возводимого объекта зависит прочность и надежность конструкции фундамента. В этом случае необходимо учитывать особенности грунта, этажность возводимого дома, а также финансовые возможности собственника участка.Свайный фундамент незаменим на мягких грунтах, ведь он необходим для передачи давления постройки на более плотный слой, залегающий на определенной глубине. Устройство свайных фундаментов наиболее эффективно при пучинистых грунтах, подверженных глубокому промерзанию более 1,5 метра. В этом случае фундамент из свай более надежен, чем столбчатая или ленточная конструкция. Однако в плотных грунтах никто не запрещает использование свай.

Содержание

  • Преимущества использования свайного фундамента
  • Устройство свайного фундамента
  • Выбор свай для коттеджного строительства
  • Буронабивные сваи с ростверком
  • Сборные и монолитные ростверки

Преимущества

свайного фундамента 8

  • Уменьшение объема земляных работ, что очень важно при возведении сваи, сделай сам фундамент.При условии, что в проекте нет подвала.
  • Снижение расхода бетона.
  • Минимизация трудоемкости.
  • Снижение затрат на строительство.
  • Экономия времени.
  • Строительство свайных фундаментов

    В строительстве используются различные типы конструкций свайных фундаментов, на которые влияют такие факторы, как:

    • Выбор типа свай;
    • Устройство свай под здание;
    • Способ изготовления свай, а также погружение их в грунт;
    • Конструкция ростверка;
    • Характер работы свай в толще грунта.

    Строительство свайного фундамента с монолитным ростверком

    В промышленном строительстве возведение свайного фундамента происходит с помощью большого количества строительной спецтехники, что исключено при выполнении работ своими руками. Поэтому в коттеджном и коттеджном малоэтажном строительстве используются далеко не все виды свайных фундаментов. Например, винтовые сваи, имеющие форму сверла, невозможно вкрутить в землю без помощи специального оборудования.

    Поэтому выполнить фундамент из свайного шурупа своими руками сложно. Придется арендовать спецавтомобиль, а это скажется на финансовой стороне дела. Значит, нужно обратить внимание на другие конструкции.

    Выбор свай для коттеджного строительства

    Длинные стержни, погруженные в землю уже готовыми или сделанные непосредственно в земле, называются сваями. Готовые изделия заострены с одной стороны, что облегчает погружение свай в землю, вплоть до достижения прочного слоя почвы.Это требует использования специального оборудования.

    Виды свай и свайных фундаментов

    При изготовлении свай своими руками в грунте бурятся колодцы, которые затем армируются и заливаются бетоном. Для малоэтажного строительства длина сваи должна быть не менее трех метров, но не более шести. Более точный расчет необходимо доверить проектировщику. По способу закапывания свай в землю различают:

    • Забивные сваи, которые при погружении не требуют предварительной раскопки.Предусмотрено использование специальных механизмов — гасителей вибрации, вибропрессующих и прижимных устройств;
    • Бетонные набивные и железобетонные сваи, получаемые заливкой бетонной смеси в предварительно пробуренные скважины;
    • Сваи железобетонные, устанавливаемые в пробуренных скважинах;
    • Винтовые сваи закручиваются в землю, как сверло, с помощью специального станка.

    По характеру работы свай в толще грунта различают сваи-стойки и подвесные сваи.Первые достигают твердого слоя почвы, а вторые — нет, исходя из геологических особенностей своего залегания.

    Буронабивные сваи с ростверком

    При строительстве свайно-ленточного фундамента своими руками необходимо запастись садовым буром или сверлом TISE, который стоит около 70 долларов.

    Кроме того, вам потребуются другие инструменты, которые , как правило, строитель всегда под рукой.

    Свайно-ростверковый фундамент

    Этапы работ:

    1. Выполненная разметка контура фундамента.
    2. Растительный слой и почву удаляют из траншеи на глубину, равную толщине ростверка. Опалубка в процессе.
    3. По периметру будущей конструкции фундамента с помощью садового бура через каждые два метра делают ямы сечением 120-150 мм. Глубина котлована должна быть ниже точки промерзания почвы, при этом ее минимальное значение составляет 1500 мм. На дне ямы они расширяются до диаметра 350 мм, до высоты 300 мм.Далее насыпается и утрамбовывается пятисантиметровый слой песка.
    4. В полученное отверстие вставляется оболочка из рубероида или пергамина по предполагаемой толщине сваи до начала расширения, а также арматурный каркас и все заливается бетоном, который лучше приобретать готовым . Приготовить раствор можно своими руками, соблюдая пропорции. Для изготовления одного куба бетона необходимо взять 289 кг цемента марки 400, 562 кг песка, 1375 кг щебня.Количество воды должно быть не более 70% от веса цемента.
    5. Бетон, залитый в яму, необходимо утрамбовать с помощью электрического вибратора. При его отсутствии применяется обыкновенная деревянная трамбовка, диаметр которой должен быть меньше арматурного каркаса.
    6. Через три часа после схватывания открытая поверхность бетона, а также опалубка ростверка заливаются водой. Для постепенного застывания бетона его необходимо закрыть полиэтиленовой пленкой. Через 14-28 дней свайный фундамент готов, можно переходить к следующему этапу строительства.

    Схема возведения ростверка

    Сборные и монолитные ростверки

    Схема свайного фундамента с ростверком

    Верхняя часть свайного фундамента, называемая ростверком, принимает на себя основную нагрузку от возводимых элементов здания, передавая ее на сваи, которые, в свою очередь, делят ее с землей. В малоэтажном строительстве используется как ростверк свайного фундамента, так и свайный фундамент без ростверка. Ростверк может быть монолитным или сборным.Свайный фундамент с монолитным ростверком исключает наличие стыков и швов, которые неизбежны при сборной конструкции. Однако в последнее время широкое распространение получили сборные ростверки, и необходимо соблюдать расположение свай.

    Как видите, построить свайный фундамент с ростверком сложно. Однако правильно выполненная конструкция предохраняет здание от провисания. Некоторые свайные фундаменты, изготовленные в прошлом веке русскими мастерами, до сих пор надежно удерживают возведенные на них предметы.

    Экономный фундамент своими руками для частного дома | Своими руками

    Грамотный расчет конструкции фундамента с учетом характеристик грунта на участке, выбранного материала стен, конструктивного решения постройки, а также строгое соблюдение строительных технологий и требований проекта — залог создания надежный, прочный и прочный фундамент загородного дома

    Фундамент любого дома — это фундамент.

    Грамотно спроектированный и качественно возведенный фундамент в общей строительной смете падает от 15 до 25%. Согласитесь, это очень много. А когда бюджет ограничен, приходится искать самые экономичные варианты. О них и поговорим

    Любой грамотный специалист, услышав вопрос о том, какой фундамент лучше выбрать для того или иного дома, ответит, что просто выбрать фундамент как товар в супермаркете невозможно. На выбор фундамента влияет ряд факторов: вес стен, конструктивные особенности постройки, типы фунтов на участке, уровень грунтовых вод, глубина промерзания почвы и т. Д.Это как минимум. Только специалисты могут точно определить тип грунта и подземных вод при инженерно-геологических изысканиях. На основании этих исследований в каждом конкретном случае будет выбран тот или иной тип фундамента.

    Однако сегодня мы хотели бы рассмотреть влияние на выбор фундамента первого из вышеперечисленных факторов и предложить читателям наиболее экономичные варианты для каждого типа дома — деревянного, каркасного, каменного. Окончательная стоимость фундамента во многом зависит от веса стен: чем они тяжелее, тем большей площади и прочности они должны быть.Если вес стен относительно небольшой, то вариантов бюджетных фундаментов гораздо больше.


    Ссылка по теме: Строительство фундамента своими руками от А до Я


    5 самых экономичных видов цоколя для загородного дома

    1. Столбчатый
    2. Мелкая лента
    3. Скучающий
    4. Фонд создан по технологии TISE
    5. Свайный винт

    Самый простой и экономичный фундамент

    Самый экономичный из всех типов фундаментов — столбчатый.Это система несвязанных столбов, которые устанавливаются во всех углах, пересечениях стен и других точках с повышенной нагрузкой. Столбы могут быть промышленными (бетонными) или строительными (кирпичными, бутовыми, из фундаментных блоков).

    Столбчатый фундамент рекомендуется для домов без подвала с светлыми стенами. К его достоинствам можно отнести экономичность (по материалоемкости и трудозатратности в 1,5-2 раза экономичнее ленты), скорость изготовления (к тому же без использования тяжелой техники на строительной площадке), долговечность: закладывается фундамент. при соблюдении всех требований может длиться более 50 лет.Столбчатые фундаменты менее подвержены негативному воздействию сил морозного пучения. Самый простой вариант столбчатого фундамента — это фундамент из полнотелых бетонных блоков размером 20 х 20 х 40 см, из которых невысокие

    (60 см) столбики. Разметив в земле фундамент будущего здания, сделайте углубления для опор (150-200 мм), засыпьте их песчаной подушкой, пролейте водой и утрамбуйте. Устанавливайте блоки в столбик так, чтобы в каждом ряду было два блока, и каждый ряд укладывался перевязкой.Блоки скрепляются между собой кладочным раствором. Толщина столбов должна равняться толщине стен плюс 10-12 см. Расстояние между столбами (1,5-2,5 м) зависит от величины их нагрузки. Сверху столбы покрывают гидроизоляционным материалом, на котором будет располагаться нижняя обвязка здания. Глубина такого фундамента не менее 0,5-0,7 м, то есть выше глубины промерзания, и легкая конструкция (деревянный или каркасный дом) зимой будет подниматься и опускаться вместе с фундаментом.

    Однако, поскольку каждая колонна «ходит» вниз и вверх по отдельности, некоторые из них весной перестают «работать». Это главный недостаток столбчатого фундамента. Еще один минус — отсутствие подвала. Чтобы сохранить тепло в подпольном помещении и защитить его от влаги, пыли, грызунов, сделайте пикап.

    Подборщик — стена, соединяющая стойки.

    По сути, это простейшая разновидность цоколя. Для его строительства можно использовать кирпич, бетон, бутовый камень (толщина кладки 10-20 см), листы ДСП.Если почва пучинистая, то под пробиркой устраивают песчаную подушку в 15-20 см. Такую же трубку заглубляют в землю на 10-20 см. Для вентиляции подземного пространства в нем предусмотрены вентиляционные отверстия. Если труба сделана из камня или кирпича, то она не связана со столбами, так как неравномерность осадка чревата появлением трещин. Однако кирпичная труба (особенно железобетонная) может быть дороже самого фундамента. Поэтому в плане разумной экономии лучше использовать DSP.

    Как уже было сказано выше, столбчатые фундаменты подходят только для деревянных и каркасных домов без погребов. Есть ограничения на их использование и в зависимости от характеристик почвы на участке. Таким образом, не рекомендуется закладывать столбчатые фундаменты на слабонесущих грунтах (торф, просадочные породы, водонасыщенные глинистые почвы), в зонах с резким перепадом высот (2,0 м и более). Возвести столбчатый фундамент даже при высоком уровне грунтовых вод невозможно, так как его основание будет опираться на насыщенный влагой грунт, имеющий невысокую несущую способность, из-за чего столбы будут неравномерно проседать под весом дома.

    Схема устройства мелкого цоколя:
    1. Песочно-гравийная подушка
    2. Вертикальная засыпка
    3. Засыпка
    4. Вертикальная планировка 5- Гидроизоляция
    6. Секционная балка 200 * 100 мм

    От дорогого фундамента до бюджетного

    Традиционный подземный ленточный фундамент — один из самых дорогих на сегодняшний день. Отличная альтернатива ему — слегка заглубленный ленточный фундамент. Он намного проще в изготовлении и не менее чем на 35-40% дешевле закопанного.И это понятно: при глубине 0,3-0,5 м, а не 1,5-1,8 м.

    значительно снизились трудозатраты и стоимость стройматериалов. По надежности такой фундамент не уступает традиционному. Основная особенность строительства неглубокого фундамента — замена части грунта под подошвой песчаной подушкой такой высоты, которая гарантировала бы приемлемую деформацию фундамента, но не более. Неглубокий фундамент позволяет построить подвал или погреб небольшого размера.Применяется практически на всех типах почв. Исключение — чрезмерное вздыбливание.

    Устройство фундамента этого типа выглядит следующим образом: по проекту траншеи выкапываются на расчетную глубину (обычно 0,7 м). Толщина противоударной подушки -0,3 м. Его нижняя часть (0,2 м) выполнена из крупного песка, а верхняя (0,1 м) — из смеси песка с щебнем.

    Каждый слой тщательно утрамбовывается. Затем на основание укладывается полимерная пленка, чтобы цементное молочко из бетона не уходило в песчаную подушку.При установке панелей опалубки к ним крепятся панели рубероида. Их назначение — не допустить вытекания цементного молока из свежей бетонной смеси через щели между досками, облегчить демонтаж опалубки, а также сэкономить пиломатериалы для дальнейшего использования. Затем вяжется арматурный каркас и в траншеи подается бетон. Через две недели можно приступать к возведению стен постройки. Этот вид фундамента подходит для строительства деревянных, каркасных домов, коттеджей из пенобетона, газосиликатных блоков.При этом следует учитывать, что неглубокий фундамент зимой оставлять разгруженным не рекомендуется.


    Читайте также: Фундаменты своими руками: теплоизоляция и гидроизоляция


    Буронабивной фундамент

    Еще один вид экономичного и надежного фундамента — свайный. В домах наиболее распространены два его варианта — буронабивной и свайно-винтовой.

    Набивку (буронабивные сваи) делают в грунте под фундамент будущего сооружения.В местах, определенных проектом, просверлите отверстия, установите в них металлический арматурный каркас, а затем залейте бетон. В рыхлых грунтах для поддержания устойчивости стенок колодца используют рубероидное покрытие или обсадную колонну (после заливки снимают или оставляют для увеличения прочности сваи).

    Бурение скважин под сваи можно производить как вручную, так и с помощью специального оборудования. В первом случае — известная технология TISE (Технология индивидуального строительства и экологии), разработанная коллективом конструкторов под руководством Р.Н. Яковлева.

    Его главная особенность в том, что столбы у основания имеют удлинение, которое увеличивает площадь опоры, а также способствует сопротивлению колонны продольному изгибу под действием грунтовых сил. Столбы изготавливаются с помощью специальной ручной сеялки, оснащенной выдвижной штангой, почвенным аккумулятором и откидным плугом, управляемым шнуром. Плуг опускается под собственным весом, надежно удерживается в промежуточных положениях двухзвенным фиксатором и поднимается вертикально на тросе. В сложенном состоянии длина сверла 125 см, в разложенном — -225 см.Ширина ручки 55 см. Длина стержня фиксируется винтом-упором.

    Процесс бурения скважин по технологии TISE выглядит следующим образом. Плуг снимается, после чего сеялка начинает вращаться по часовой стрелке. По мере углубления его поднимают и очищают от захваченной почвы. Расширение нижней части колодца осуществляется плугом, при этом бур вращается против часовой стрелки. Затем в тело колодца вставляется арматура и расширенная часть заливается бетоном.Затем в цилиндрическую часть укладывается кровельная рубашка, защищающая колонну от разрушения осевыми силами, вызванными пучением грунта. Далее процесс бетонирования завершается.

    Если фундамент создается не своими силами, а с привлечением строительной компании, для бурения скважин обычно используется специальная техника. Например, такой как многофункциональный малогабаритный трактор. Он подвижен, мало давит на землю и в несколько раз увеличивает скорость возведения фундамента.После бурения на дно колодца насыпается слой песка и гравия, чтобы дно бетонного столба гасило движения грунта. Затем в колодец укладывается арматурный каркас и заливается бетонная смесь.

    Последний этап работ (как в первом, так и во втором случае) — это создание ростверка (верхней части свайного фундамента, представляющей собой железобетонную или металлическую балку или полосу). Задача ростверка — соединить воедино подземную часть фундамента, обеспечивая тем самым равномерное распределение веса дома по сваям и их равномерное вертикальное перемещение.

    Ростверк бывает высоким (намного выше уровня земли) и низким (под землей). Следует учитывать, что при использовании фундамента столбчатого типа нельзя объединить в единое конструктивное целое террасу, крыльцо, крыльцо, примыкающее к дому. Под ними нужно соорудить фундамент и разделить постройки деформационным швом, так как нагрузка от крыльца (террасы) несопоставима с нагрузкой от стен дома, а значит и осадок будет другим.

    Буробетонный фундамент способен без осадков выдержать нагрузку не только легких деревянных или каркасных домов, но и тяжелого камня. В этом случае можно не учитывать уровень грунтовых вод и строить его практически на всех типах почв, не опасаясь негативных последствий. Фундамент из столбов фундамента ниже уровня промерзания грунта обеспечит прочность готовой конструкции и защиту от сил морозного пучения.

    Армирование и заливка свай:
    1. Песок. 2. Арматурные стержни. 3. Пробурена скважина. 4. Грунтовка. 5. Бетононасос. 6. Сечение арматурного каркаса

    Фундамент на винтовых сваях

    И, наконец, еще один вид фундамента, который можно отнести к экономичным, — это фундамент на винтовых сваях. Снижение затрат в этом случае происходит за счет отсутствия большого объема земляных работ, что экономит время и силы.Нет необходимости использовать тяжелую технику. Этот тип фундамента стоит на 30-40% дешевле, чем традиционный ленточный или пластинчатый.

    Винтовые сваи изготавливаются из стальных труб. Нижняя часть сваи оснащена лопаткой определенной формы, благодаря чему она ввинчивается в землю практически на любой глубине. К противоположному концу сваи приваривают головку, на которой закреплен ростверк. Малая площадь контакта винтовой сваи с фунтом в сочетании с режущими лезвиями не позволяет фундаменту сдвинуться даже при глубоком промерзании фунта.При привинчивании межвитковые промежутки грунта не рыхлят, а наоборот уплотняются отвалом сваи. Винтовые сваи обеспечивают высокую прочность опоры. Например, при длине 2,5 м, диаметре ствола 108 мм, толщине стенки ствола 4 мм, диаметре клинка 300 мм и толщине клинка 5 мм винтовая свая выдержит вертикальную нагрузку не менее 5 т (для деревянных конструкций достаточно 2-3 т).

    При установке сваи вкручиваются на расчетную глубину, центральная полость сваи бетонируется (достаточно бетона марки М300).Для создания единой и цельной конструкции свайные сваи скрепляются между собой швеллером, балкой, железобетонным ростверком или монолитной железобетонной плитой в зависимости от типа конструкции. Сразу после завинчивания сваи готовы воспринимать расчетную нагрузку.

    Свайно-винтовой фундамент отлично справляется с возложенными на него задачами не только на мягких грунтах, но и в сложных условиях: на склоне, в прибрежной полосе, в лесной зоне (при максимальном сохранении природного ландшафта).В случаях, когда грунт имеет неоднородную структуру, устанавливают винтовые сваи на разной глубине, а затем выравнивают надземные части. Свайно-винтовой фундамент подходит не только для деревянных и каркасных домов, но также для каменных и ячеистых блоков, но в двух последних случаях будет несколько иная конструкция — помимо железобетонного ростверка, монолитная плита на сваях будет В ролях. Таким образом, сразу получается черновой пол. Работы по созданию свайно-винтового фундамента можно вести круглогодично.

    Завершая разговор об экономичных типах фундаментов, предлагаю нашим читателям ознакомиться со сметами на их строительство, подготовленными российскими строительными компаниями.


    Ссылка по теме: Фундамент на винтовых сваях — как это делается (фото)


    Фундамент мелкого заложения

    Фундаменты неглубокого заложения — одни из самых привлекательных для частного застройщика. Они строятся быстрее, чем традиционные ленты, и дешевле.Технологию их создания мы неоднократно описывали в нашем издании. Однако, помимо распространенного варианта (только лента), есть и другие.

    Так, некоторые компании, например, «МОНТАЖНИК», одними из первых на российском рынке предложили застройщикам мелкие и неглубокие фундаменты с утепленными плитами перекрытия (МФУП). За 15 лет строительства этого типа сооружений накоплен большой опыт, а эксплуатация возведенных на них зданий подтвердила надежность этих оснований.В чем их отличие от обычных неглубоких?

    Схема неглубокого фундамента:
    1. Материковый грунт. 2. Подготовка песка (150 мм). 3. ЭППС (70 мм).
    4. Бетонная отмостка (100 мм).
    5. Стена фундамента железобетонная (300 мм).
    6. Плита железобетонная (150 мм).
    7. Герметичный грунт без ворса

    В последнем по технологии предусмотрена песчаная подушка, заменяющая часть подлеска под поясом.Он выполняет функцию демпфирования и защиты подошвы от промерзания. В IUPM за счет утепляющего экструдированного пенополистирола можно сделать песчаную подушку минимальной (только для выравнивания основания) и в то же время полностью исключить любые риски от воздействия сил морозного пучения. Это первая особенность. Во-вторых, фундаментная лента имеет переменное сечение (в контексте напоминает перевернутую букву «Т»). Такая конструкция делает основание намного легче, но в то же время оно устойчиво к движениям почвы.В каждом из сечений толщина монолита и способ армирования определяются тщательным расчетом. И наконец, третья особенность — наличие утепленной отмостки и плиты перекрытия.

    А теперь рассмотрим, как именно происходит построение МФУП. После снятия плодородного слоя роют траншеи глубиной 450 мм и шириной 1 м, закладывают песчаную подсыпку толщиной 100-150 мм и уплотняют. Затем монтируется опалубка, вяжется арматурный каркас и заливается бетоном.Нижняя часть ленты (подошва) имеет ширину 600 мм и высоту 150-300 мм (определяется расчетом), верхняя — 300 мм. Над поверхностью земли лента возвышается на 500 мм.

    Затем приступайте к утеплению фундамента. Снаружи насыпают песок (с обязательной утрамбовкой) для выравнивания основания, на который укладывают плиты экструдированного пенополистирола толщиной 70-100 мм (под шторку) с небольшим наклоном для отвода воды из дома. Утепляется и внешняя сторона фундаментной ленты.

    С внутренней стороны МФУ засыпка пазух осуществляется ранее удаленным грунтом и утрамбовывается. Поверхность ячеек, образованных лентой фундамента, выравнивается песком, по всей площади укладывается утеплитель, поверх него армируется плита толщиной 100-120 мм, заливается бетоном. В результате получается единая монолитная жесткая конструкция. На таком фундаменте можно строить не только легкие деревянные и каркасные дома, но и каменные высотой до трех этажей.

    «Преимущества МФУП очевидны: во-первых, эта конструкция вместе с плитой перекрытия заставляет всю ленту работать как единое целое и участвовать в силовой схеме фундамента. Во-вторых, вы получаете уже утепленный монолитный пол. МФУП — это энергоэффективный тип фундамента. «Тем, кто хочет сделать свой дом максимально теплым и существенно удешевить отопление дома в холодное время года, стоит обратить на это внимание».


    Ссылка по теме: Ремонт и утепление старого фундамента


    Фундамент своими руками — Примечание:

    • Столбы фундамента могут иметь постоянное сечение (простой цилиндр или параллелепипед) или переменное поперечное (с уширением внизу колонны).
    • Высота пикапа около 30 см.На меньшей высоте будет затруднена вентиляция чернового пола, что приведет к гниению деревянных конструкций.
    • Незаполненные — это фундаменты, глубина которых (40-50 см) в среднем составляет половину или треть глубины промерзания грунта.
    • Использование композитной арматуры снизит стоимость плитного фундамента на 35-40%.

    Фундамент своими руками: Залив — видео

    © Автор: Замечательный специалист Татьяна Каракулова

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ.БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Свайный фундамент под сарай, унитаз, ванну своими руками | Сделай сам

    Какой фундамент выбрать для сарая, туалета или бани на приусадебном участке, чтобы он был недорогим и надежным?

    Буквально каждый из помещиков сталкивался с необходимостью возвести небольшое временное или постоянное сооружение, которое отличается небольшой массой.

    Почему мы обращаем внимание на массу здания? Дело в том, что выбор типа фундамента зависит в первую очередь от характеристик грунта. Легкая конструкция обеспечивает минимальное сопротивление силам морозного пучения или набухания грунтов. Поэтому, если важно, чтобы конструкция сохраняла свое проектное положение на протяжении всего жизненного цикла, следует отдавать предпочтение тем типам фундаментов, которые могут выдерживать сезонные колебания грунта, воздействие воды, ветра и осадков.


    См. Также: Свайный винтовой фундамент — возможные проблемы


    Что это за основы?

    Во всех случаях, если здание не расположено на не каменистых почвах (например, на песчаных или каменистых почвах или на сухих почвах других типов), это должны быть глубокие типы фундаментов: в основном свайные, которые прорезают почву на глубину ниже точки промерзания. глубины.

    Можно ли для малых архитектурных форм сделать «плавающие» типы фундаментов: монолитную плиту или бетонные столбы-стойки, опирающиеся на землю? Да, но в двух случаях: на не каменистых грунтах или при замене грунта под основанием фундамента на не каменистый на глубину ниже нормативной глубины промерзания (что может быть экономически нецелесообразно).На не каменистых почвах здание может стоять просто на булыжнике или на бетонных колоннах, как раньше в деревнях. Но на пучинистых грунтах из-за небольших размеров и веса постройки даже монолитная плита не выдерживает сил морозного пучения, которые даже на слабопрядильных грунтах могут достигать шести тонн на квадратный метр.

    Выбор фундамента под сарай

    Чтобы выбрать оптимальный тип фундамента, необходимо представить характеристики почвы, особенности рельефа, глубину залегания грунтовых вод и стандартную глубину промерзания почвы зимой.Если большинство параметров грунта неизвестны (инженерно-геологические изыскания грунта могут стоить дороже, чем само здание), следует относиться к грунту как к пучинному. В этом случае оптимально выбрать свайный фундамент как наиболее устойчивый в сложных грунтовых условиях.

    Если характеристики грунтов известны, то в каких еще случаях лучше выбирать свайный фундамент?

    • На пучинистых, набухающих почвах.

    • На склонах, перепадах рельефа.

    • С высоким уровнем грунтовых вод.

    • Риск затопления.

    • С поверхностным залеганием органических почв (торф, ил).

    Какие сваи выбрать

    Выбор для строительства своими руками не так уж велик: это либо стальные винтовые сваи, либо бурение железобетонных свай с оболочкой или без нее. В каких случаях следует выбирать сваи?

    Стальные винтовые сваи: при отсутствии повышенных требований к прочности фундамента можно использовать практически любые винтовые сваи на любых грунтах.В течение трех десятилетий даже самые плохие сваи будут стоять в самых неблагоприятных условиях.

    Если при строительстве требуется серьезная прочность, лучше выбрать железобетонные сваи, так как на российском рынке сложно найти стальные сваи, соответствующие стандарту ICC AC358 «Критерии приемлемости фундаментов на винтовых сваях», который требует изготовление свай из горячекатаных (не сварных) труб с толщиной стенки не менее 8 мм и покрытия их двойным слоем полимерно-порошковой антикоррозионной защиты (а не только краски) или горячеоцинкованной.При строительстве на химически агрессивных почвах, таких как органические (торфяные) почвы, использование стального фундамента не рекомендуется.

    Установка винтовых свай своими руками Для установки свай вырывается котлован глубиной не более диаметра лопастей. Свая погружается в яму и начинается ее скручивание с помощью рычага. продевается в отверстие вала сваи. При необходимости на рычаг надевается удлинительная трубка — трубка (для увеличения крутящего момента). За вертикальным положением винтовой сваи постоянно следит пузырьковый уровень, прикрепленный к стволу липкой лентой.Глубина винта винтовой сваи (и длина ее стержня при покупке) определяется совокупностью следующих параметров:

    • нормативная глубина промерзания грунта на участке. Лопасти сваи должны располагаться ниже этой глубины на диаметр лопастей;

    • подстилка с хорошими несущими свойствами. Свая должна быть вкручена в нее не менее диаметра лопастей, а не только опираться на твердый грунт.

    После перекручивания всех стопок с помощью пузырькового или лазерного уровня отмечается их равномерный уровень.Сваи нельзя ни забивать в землю, ни перекручивать по уровню. При необходимости ствол сваи можно удлинить, приварив кусок трубы. Бетонировать ствол сваи не нужно: бетон внутри не убережет сваю от коррозии и не повысит ее прочность.

    ПОСТИНГ-РОВЕРКОВЫЙ ФОНД СВОИМИ РУКАМИ

    Разновидности буровых свай

    Железобетонные сваи — это сваи, устанавливаемые в земле путем заполнения пробуренных скважин бетоном.

    Своими руками в большинстве случаев вполне реально пробурить колодец садовым буром диаметром 30 см (минимально рекомендуемый диаметр железобетонных свай) на глубину 3-3,5 м.Далее устанавливается арматурный каркас (не менее четырех стержней) и укладывается бетонная смесь. Бетон можно укладывать прямо в колодец или в колодце можно установить несъемную опалубку.

    Опалубка может быть мягкой (из слоя битумно-полимерной гидроизоляции) или жесткой (из полимерной (канализационной) трубы, асбестоцементной или стальной трубы). Также существуют одноразовые картонные опалубки для забивки свай.

    При высоком уровне грунтовых вод зимой асбестоцементные трубы часто лопаются, когда вода замерзает в полостях между трубой и бетоном.Обычно трубы опалубки имеют небольшой диаметр — намного меньше 30 см.

    Это неприемлемо для фундаментов постоянных зданий (жилых домов), но подходит для садовых построек без ответственности. Гладкая поверхность труб снизит силу трения земли при морозном подъеме и снизит вероятность подъема или перекоса легкой садовой постройки. Эффективным способом снижения сил морозного пучения является дренаж грунта по периметру здания и утепление грунта слоем пенополистирола толщиной не менее 5 см на расстоянии не менее 2 м от бордюров фундамента. .Утеплитель укладывается на глубину не менее 30 см, чтобы не повредить его.


    Смотрите также: Опорная плита неглубокая своими руками — схемы, варианты конструкции


    МОНТАЖ СВАЙ ДЛЯ ОСНОВАНИЯ — ВИДЕО

    © Автор: А. Дачник

    ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

    Ниже другие записи по теме «Как сделать своими руками — домохозяину!»


    Подписывайтесь на обновления в наших группах и делитесь.

    Давай дружить!

    Как построить фундамент сарая своими руками

    Это здорово, когда на вашем участке есть сарай. Перед тем, как построить сарай, необходимо определиться с местом работы. Имейте в виду, что ваш сарай будет стоять здесь, может быть, десятилетия, поэтому все должно быть хорошо продумано, место должно быть удобным для вас. Эта небольшая постройка должна органично вписываться в общий ландшафт вашего участка и гармонировать с другими постройками.Некоторые люди предпочитают прятать свои сараи в задней части своих участков, другие строят сараи рядом с домом.

    Наиболее подходящие типы грунта для закладки фундамента сарая — каменистый, песчаный, гравийный, супесчаный и суглинок. Самый желанный — первый. Каменистый грунт не промерзает. Однако копать немного сложно. Худший — супесчаный или суглинистый грунт. Он замерзает глубоко, поэтому придется копать слишком глубоко.

    Вы можете задаться вопросом, какой глубины должна быть выемка под фундамент.Поскольку сарай относится к легким постройкам, ему нужен малотоннажный фундамент. Глубина фундамента под навес зависит от типа почвы и глубины ее промерзания зимой, но средняя глубина обычно составляет 2 фута.

    Перед началом работы необходимо приготовить раствор, состоящий из цемента, песка, гравия и воды.

    Пожалуйста, не забывайте о следующих правилах:

    • при покупке цемента проверьте дату его изготовления и выберите недавно изготовленный;
    • для большей эффективности цемента лучше покупать щебень разного диаметра, как крупного, так и мелкого — мелкие зерна будут служить прослойкой между более крупными камнями;
    • щебень не должен содержать мусора и загрязнений;
    • вода должна быть чистой, даже лучше питьевой;
    • песок не должен смешиваться с глиной или илом.

    Смешать песок с гравием в соотношении 3: 5, добавить цемент и залить всей водой, чтобы получилась густая однородная масса.

    Ленточный фундамент

    Самый популярный вид фундамента под навес. Для его изготовления необходимо вырыть траншею по всему периметру будущего сарая. Глубина траншеи должна быть равна глубине промерзания почвы зимой плюс дополнительные 0,5 фута. Его ширина должна быть около 2,4 футов. Ширина фундаментного основания составляет около 1,3 фута.Затем сделайте опалубку, высота которой должна быть около 1 фута над уровнем земли — это защитит ваш фундамент от намокания. Затем сделайте вентильную решетку, которая укрепит ваш фундамент. Ширина ячеек сетки — около 1 фута. Далее залейте бетонный фундамент в будущий фундамент и после застывания вы можете снять деревянный каркас и заделать промежутки землей (при необходимости).

    Фундамент опоры

    Фундамент опоры под навес обычно закапывают в грунт на глубину его промерзания.К сожалению, этот тип фундамента нельзя использовать на подвижных площадках. Для начала нужно выкопать ямки в земле там, где будут столбики. Глубина ям должна быть на 0,5 фута больше, чем при обычном промерзании почвы. Дно котлована засыпается смесью песка и гравия. После того, как все будет сделано, можно будет смонтировать столбы, которые могут быть выполнены из бетонных блоков, асбестовых труб, заполненных бетонным раствором, или представлять собой обычную кирпичную кладку. Внутри каждого столба следует установить железный стержень для увеличения несущей способности столбов. Если вы используете кирпичную кладку, очень важно обработать ее водостойкой мастикой. Изоляция влаги необходима также для деревянных оснований навесов. Для этого просто накройте основу влагонепроницаемым материалом, а затем поместите верхнюю часть основы.

    Фундамент из пеноблоков

    Этот тип довольно распространен, так как его использование увеличивает срок службы всей конструкции. Пенопласт — универсальный материал, из него можно сделать основание любого здания. Низкая стоимость также во многом способствует популярности этого материала в строительных процессах.Кроме того, бетонные блоки легче других материалов, поэтому основание не испытывает на себе сильных нагрузок. Начните с разметки вашего сайта. График и вкопанные колышки, натянуть между ними шнур. Теперь вы можете выкопать яму, глубина которой должна быть около 2 футов. Ширина равна ширине самих пеноблоков плюс дополнительные 0,5 фута. На дно котлована следует насыпать смесь гравия и песка, затем установить каркас и залить бетоном. Высота вашего фундамента должна быть около 8 дюймов. Теперь вам нужно дождаться полного высыхания бетона, а затем установить блоки.

    Блочный фундамент

    Фундамент из блоков

    имеет ряд преимуществ, таких как устойчивость к низким температурам и кислотам почвы,
    отличные механические свойства и долгий срок службы. Его возведение следует начинать с углов, куда вы кладете первый набор блоков. Блоки кладут на бетонный раствор. При рыхлом грунте надежность будущей конструкции необходимо повысить, установив металлическую сетку. Контролировать кладку фундамента с помощью уровня — это помогает избежать появления кривизны.Затем наружные швы расширяются и заполняются составом с добавками, содержащими влагозащитные. Также необходима гидроизоляция по внешнему контуру земли. Затем выкопайте траншею.

    Стоимость свайного фундамента по сравнению со стоимостью других фундаментов

    🕑 Время чтения: 1 минута

    Обсуждается выбор свайных фундаментов по стоимости по сравнению с другими фундаментами для строительных проектов и факторов, влияющих на стоимость свайного фундамента.
    Зачастую проектировщик конструкций не может прийти к конкретному решению, выбрать ли для конструкции свайный или обычный ленточный или матовый фундамент.Особенно в случае выбора свайного фундамента и обычного матового или ленточного фундамента, построенного на более глубоком уровне, чтобы соответствовать слою почвы с приемлемой несущей способностью.
    Все условия строительства должны иметь показатель, ниже которого применение свайного фундамента оказывается дешевле по сравнению с традиционным ленточно-матовым фундаментом.
    Итак, в этой статье мы попытаемся выявить различия, с помощью которых можно легко выбрать свайный фундамент по сравнению с другими типами фундамента. Данная линия состояния создается на основе умеренно детальной оценки стоимости фундамента.Также будут обсуждены факторы, влияющие на стоимость фундамента.

    Рис.1: Передача нагрузки от свайного фундамента на грунт

    Факторы, влияющие на стоимость свайного фундамента

    Очевидно, что окончательное решение об использовании типа фундамента не может быть принято на основе оценки объема выемки и количества бетона глубокого матового или ленточного фундамента в сравнении со стоимостью свай, несущих такую ​​же нагрузку.
    Для свайного фундамента требуется заглушка, толщина которой составляет около 45 см для двух свай и от 60 до 120 см для двух пар свай.Плановые размеры заглушки могут достигать 2100 мм. 2 для сваи диаметром 550 мм. Заглушки свай можно соединять с помощью анкерных балок более чем в одном направлении.

    Рис.2: Заглушка для свай

    Утверждается, что затраты на выемку свайных крышек, ограждающих балок и анкерных балок могут в два раза превышать затраты на выемку грунта машинами в основаниях колонн среднего размера. Свайный фундамент требует не только структурного проектирования, но и более высокого уровня надзора по мере продвижения строительства.

    Рис.5: Выемка для строительства свайной заглушки

    Следовательно, стоимость земляных работ и бетонирование свайных крышек и ограждающих балок в сочетании со стоимостью свай, их проектированием и надзором будет препятствием при выборе свайного фундамента.
    Более того, сообщается, что стоимость восьмиметровой сваи в сочетании с ее заглушкой и ограждающими балками выше, чем стоимость строительства фундаментов колонн глубиной 4,5 метра с использованием массивного бетона до уровня земли.Это утверждение сделано для случая, когда фундаменты строятся в сухих условиях, в которых стоимость машинных земляных работ может быть низкой, и каждый тип фундамента подвергается одинаковой нагрузке. Следует знать, что данная оценка стоимости свайных и колонных оснований проводится для крупногабаритных конструкций, например, многоэтажного дома.
    Однако доказано, что стоимость свайного строительства для небольших построек, например индивидуального дома, меньше, чем у обычного кирпичного или бетонного фундамента глубиной до 1.2м.
    Строительство свайного фундамента для индивидуальных домов будет дешевле, если земляные работы можно будет проводить вручную, а условия проекта должны подходить для рентабельных необсаженных свай с механической насечкой.
    Таким образом, свайный фундамент потерял бы экономическое преимущество, и, следовательно, выбор свайного фундамента вместо обычного бетонного или кирпичного фундамента был бы нежелательным и неэкономичным.
    Кроме того, если ленточный фундамент является узким ленточным с такой же глубиной, то есть 1,2 м, то рекомендуется использовать второй тип фундамента.Если необходимая глубина фундамента достигает водоносных песков и щебня, то настоятельно рекомендуется использовать свайный фундамент. Это связано с тем, что стоимость земляных работ в такой ситуации в два-три раза превышает стоимость земляных работ в условиях засухи.
    Строительство свайного фундамента целесообразно, если почва на участке значительно изменчива. В этом случае выбор свайного фундамента будет выгоден как экономически, так и конструктивно.
    Фундаменты следует выбирать и проектировать с учетом состояния грунта на любой станции погрузки.Например, если типом грунта является уплотненный песок, то можно выбрать небольшой подушечный фундамент, а для сжимаемого грунта следует использовать изолированную подушку или комбинированный подушечный фундамент большого размера.
    Следует иметь в виду, что такой подход к сооружению фундамента потребует обширного и всестороннего изучения и исследования почвы, что является дорогостоящим и, следовательно, нежелательным.
    Можно предложить построить фундамент в соответствии с условиями грунта, которые могут возникнуть в процессе строительства, но такой подход увеличит продолжительность, необходимую для завершения проекта, из-за строительства опалубки.Такой прием предотвратит предварительное планирование строительства фундамента.
    В таких обстоятельствах строительство свайного фундамента устранит большинство проблем, связанных со строительством фундамента, поскольку проектные и строительные работы могут быть организованы до начала процесса строительства.
    Наконец, длина сваи может быть увеличена в случае изменения состояния почвы вместо увеличения количества свай. В результате оседание, которое может пострадать фундамент, можно игнорировать. Подробнее:
    Вместимость свайной группы и КПД
    Определение осадки свай испытанием под нагрузкой
    Бетонирование свайных фундаментов — удобоукладываемость и качество бетона для свай
    Расстояние между свайными фундаментами и доля обшивки при строительстве свайных групп

    Системы фундаментов и типы грунтов

    Системы фундамента

    и типы грунта идут рука об руку, поскольку тип грунта, с которым вы сталкиваетесь на своем участке, определит лучшую систему фундамента для вашего проекта.

    Пренебрежение исследованием грунтовых условий на вашем участке — одна из самых ранних и дорогостоящих ошибок, которые может сделать самостроитель.

    Если вы еще не приобрели свой участок, ознакомьтесь с этим контрольным списком участка под застройку, чтобы убедиться, что вы проявляете должную осмотрительность в отношении различных факторов (включая тип почвы), прежде чем совершать покупку.

    Вы можете обратиться к местным властям или строительному инспектору или провести исследование почвы. Исследование почвы может стоить всего 500 фунтов стерлингов, но позволит выявить любые серьезные проблемы до того, как вы начнете, что может сэкономить вам 1000 фунтов стерлингов.

    Всегда полезно выделить не менее 10% вашего бюджета на резервный фонд, если вы столкнетесь с какими-либо непредвиденными проблемами с вашим типом почвы.

    Здесь мы объясняем типы почвы, с которыми вы можете столкнуться, и систему фундамента, которую вам следует выбрать.

    Готовы начать выкладку? Ознакомьтесь с этим пошаговым руководством по созданию фундамента.

    Какие типы почв я могу найти на своем участке?

    Если вы еще не знаете тип почвы на своем участке, хорошей отправной точкой будет звонок в местный отдел управления строительством.Они могут дать вам представление о типичном типе почвы в районе, который вы строите, и о том, какой фундамент подходит.

    Большинство местных властей выпускают информационные бюллетени о типовых решениях фундамента для различных типов почвы, обычно встречающихся в этом районе.

    Еще один полезный источник информации — это утвержденный строительными нормами документ A: 2004 , в котором перечислены семь типов почвы плюс условия недр и практические полевые испытания, которые помогут вам определить тип почвы.

    Камень

    Включает:

    • известняк
    • гранит
    • песчаник
    • сланец
    • твердый твердый мел

    Эти породы обладают высокой несущей способностью. Камень, возможно, нужно просто очистить и выровнять для строительства.

    Скала может быть непроницаемой, поэтому верхний слой почвы может потребовать дренажа, поскольку невозможно построить отстойники для удаления дождевой или поверхностной воды. Варианты дренажа вне сети также будут очень ограничены.

    Мел

    Если мел не слишком мягкий, ширина 450 мм для малоэтажных зданий обычно является приемлемой. Глубина фундамента должна быть ниже уровня воздействия мороза (700 мм). Если мел мягкий, его нужно раскапывать, пока мел не станет твердым.

    Меловые почвы могут быть подвержены эрозии, поэтому будьте осторожны с ложбинами и пещерами.

    Гравий и песок

    Сухой плотный гравий или гравийно-песчаные грунты обычно подходят для ленточных фундаментов.Обычно допустима глубина 700 мм, если грунт имеет достаточную несущую способность.

    Если уровень грунтовых вод высокий (т. Е. Гравий затоплен), несущая способность уменьшается вдвое, поэтому важно поддерживать фундамент как можно выше. Может подойти неглубокий, усиленный, широкий ленточный фундамент.

    Песок достаточно хорошо удерживается вместе, когда он влажный, уплотненный и однородный, но траншеи могут обрушиться, и поэтому для удержания грунта в траншеях до заливки бетона часто используют шпунт.

    Глина

    Первый слой глины толщиной 900–1200 мм подвержен перемещению из-за расширения и усадки в зависимости от содержания влаги, поэтому обычно необходимо выкапывать фундамент на глубину, на которой содержание влаги в глине остается стабильным. . Британский стандарт 8004 рекомендует минимальную глубину для фундамента 1 м. Но если поблизости есть или были деревья, может потребоваться глубина до 3 м.

    В глине перед бетонированием фундамента траншею часто защищают от вспучивания, облицовывая ее сжимаемым слоем (например.грамм. Глиняная доска).

    Плотная глина поверх мягкой глины

    Традиционный ленточный фундамент иногда приемлем, но важно не переборщить, так как это может увеличить нагрузку на более мягкую глину под ним. Распространенным решением является рытье фундаментов с широкими лентами со стальной арматурой, однако может потребоваться инженерный фундамент.

    Торф

    Торф и рыхлый переувлажненный песок являются очень бедными грунтами. Если торф можно счистить, найти подходящий несущий грунт не менее 1.Глубина 5м, может подойти ленточный фундамент. Скорее всего, потребуется усиленный плотный фундамент.

    Засыпанный грунт

    Если земля ранее выкапывалась и засыпалась, обычно необходимо копать до уровня ниже области засыпки.

    Участки с уклоном

    Участки с уклоном требуют ступенчатого фундамента. Инструкции приведены в Строительных правилах.

    Мне нужно обследование почвы?

    Исследования почвы могут оказаться очень полезными, но не являются обязательным условием.Большинство участков начинаются без формального исследования почвы, полагаясь вместо этого либо на знания проектировщика, либо на местный опыт строительного инспектора.

    Процесс включает в себя вырытие ям в различных точках участка и экстраполяцию результатов по каждой яме, чтобы предположить состояние грунта на всем участке.

    Типы систем фундамента

    Стандартная процедура состоит в том, чтобы поместить в траншеи как можно меньше твердого бетона, а затем застроить из него блочную кладку до уровня земли, где стены переключаются на кирпич или камень или что-то еще, что необходимо быть.Он известен как ленточный фундамент .

    Для одноэтажного здания ленточный фундамент обычно имеет ширину 450 мм и глубину не менее 200 мм, а для двух этажей ширину 600 мм и глубину 200 мм.

    Глубокие ленточные фундаменты: Там, где ленточные фундаменты должны располагаться на более низком уровне, чтобы достичь почвы с подходящей несущей способностью, для работы можно вырыть более широкую и глубокую траншею, а ленточные фундаменты выкапывают и заливают на более низком уровне. Затем стены возводятся до уровня земли кладкой.

    Фундамент с широким ленточным покрытием: Если почва мягкая или имеет низкую несущую способность, можно использовать фундамент с широким ленточным покрытием для распределения нагрузки по большей площади, армированный сталью, чтобы снизить нагрузку на м².

    Схемы ленточного фундамента (слева) и фундамента для засыпки траншей (Изображение предоставлено: Homebuilding & Renovating)

    Широко используемой альтернативой является засыпка траншеи, при которой траншеи заполняются товарным бетоном чуть ниже уровня земли.В местах, близких к деревьям, можно добавить стальную арматуру. Хотя этот метод экономит труд, он увеличит общую стоимость вашего фундамента. Чуть выше уровня земли опоры покрывают влагонепроницаемым слоем, а затем закрепляют первый этаж.

    По сравнению с глубокими ленточными фундаментами, засыпка траншеи сводит к минимуму ширину выемки, а также трудозатраты и материалы, необходимые для строительства кирпичной кладки ниже уровня земли, компенсируя стоимость дополнительного бетона.

    ( БОЛЬШЕ: Сколько будет стоить мой фундамент?)

    Если у вас есть участок, где земля считается труднопроходимой, то стандартные ленточные или насыпные фундаменты вряд ли подойдут.Есть альтернативные варианты, но они значительно дороже.

    Копание траншей глубже и заливка бетоном, а также, возможно, добавление листов полистирола рядом с траншеями в качестве скользящей мембраны может быть простым решением.

    Но если вам нужно копать на глубину более 2,5 м, это решение становится непрактичным. Мало того, что количество бетона, необходимое для заполнения траншеи, станет непомерно дорогим, но работа на такой глубине может оказаться опасной.

    Если участок требует глубокого фундамента более чем в паре мест, то теперь обычно используется другой подход, чаще всего свайное строительство, иногда с использованием бетонных плотов.

    ( БОЛЬШЕ: Фундаменты для сложных участков)

    Что такое Фундаменты на плотах?

    Как следует из названия, бетонный плот предназначен для «плавания» по земле под ним. Конструкция состоит из плиты перекрытия особой толщины, усиленной массами на стальной арматуре.Преимущество плотов заключается в том, что они служат основой для решения первого этажа, а не просто траншеями в стенах, но они считаются более сложными в строительстве.

    Плот используется там, где грунт требует такой большой опорной поверхности, что широкие ленточные фундаменты распространяются слишком далеко, что делает более экономичным заливку одной большой железобетонной плиты.

    Плот — альтернатива свайному фундаменту, и он может быть дешевле (Изображение предоставлено: Homebuilding & Renovating)

    Что такое свайный фундамент?

    Некоторые застройщики теперь используют свайный фундамент на каждом участке, потому что затраты предсказуемы.Сваи вбиваются в землю, затем заполняются бетоном, а весь фундамент покрывается грунтовой балкой для строительства.

    Короткоствольные сваи и балка: Короткоствольные сваи обычно имеют длину 2–3 м и могут быть усилены сталью. Затем каждая свая соединяется наверху горизонтальной сборной железобетонной балкой. Затем подвесной железобетонный цокольный этаж можно построить из сборных элементов или отлить на месте.

    Фрикционные сваи: Концепция, аналогичная короткоствольным сваям и балкам, используемым в ситуациях, когда на приемлемой глубине нет подходящего несущего слоя.Фрикционные сваи зависят от сопротивления кожи почве.

    Короткоствольные сваи, как правило, имеют длину 2–3 м и могут быть усилены сталью (Изображение предоставлено: Homebuilding & Renovating)

    Что такое опорные фундаменты?

    Используется, когда необходимо поддерживать изолированные нагрузки, например, для поддержки колонн стального или столбово-балочного каркасного дома. Нагрузка сосредоточена на небольшой площади.

    ( БОЛЬШЕ : Сколько стоит построить дом?)

    Схема фундамента (Изображение предоставлено: Homebuilding & Renovating)

    Что может повлиять на мой выбор системы фундамента?

    Там, где на фундамент воздействуют корни деревьев (или их предыдущее удаление), вам может потребоваться использовать достаточно глубокую траншею, заполненную бетоном, но с сжимаемым материалом, с одной или обеих сторон внешних траншей, чтобы противодействовать любому вспучиванию или расширению. в земле.

    Водопроводные трубы должны входить в здание на глубине не менее 750 мм, но не более 1,35 м под землей. Если это означает, что они проходят через бетонный фундамент, то их необходимо либо проложить перед заливкой, либо, что еще лучше, установить воздуховод, чтобы их можно было протолкнуть позже.

    Если канализационные трубы, выходящие из здания, должны быть глубже верхней части бетона фундамента, их также следует отводить; они не могут застрять в бетоне и должны иметь возможность свободно перемещаться.

    Электричество и газ обычно не нужно подводить или устанавливать на этом этапе, поскольку они обычно устанавливаются на поверхность. Наконец, инспекторы по строительству и по гарантии должны будут утвердить выкопанный фундамент перед заливкой бетона.

    ( БОЛЬШЕ : Как подвести электричество к месту)

    Фундамент для ремонта неисправного фундамента

    Фундамент — это метод увеличения глубины фундамента или ремонта дефектного фундамента. Это может произойти, если вы планируете добавить этажи к существующей конструкции или когда фундамент поврежден.

    Один из видимых признаков того, что ваше здание нуждается в подкреплении, — это видимые трещины. Зданию необходимо укрепить фундамент, если трещины шире ¼ дюйма и есть некоторые признаки неисправного фундамента, особенно диагональные трещины. Разрушения фундамента также можно рассматривать как вздыбленный фундамент, потрескавшиеся или прогнутые стены и потрескавшиеся бетонные полы.

    Самый распространенный метод крепления — метод заливки массой. Этот процесс требует последовательной выемки секций на заранее установленную глубину под основанием и укладки бетона на каждую яму.Повторяйте этот метод, пока вся пораженная область не будет укреплена. Существуют и другие методы и техники поддержки, которые описаны в следующих разделах.

    Опора с винтовыми сваями и скобами

    Основание с помощью винтовых свай и скоб обычно используется в некоторых случаях, когда традиционный процесс крепления невозможен. В некоторых зданиях может потребоваться выемка грунта на большую глубину или, возможно, невозможно использовать свайную установку, что делает его идеальным для использования метода винтовых свай и кронштейнов.Винтовые сваи и кронштейны могут быть установлены только бригадой из двух человек вручную или с помощью небольшого оборудования, такого как мини-экскаватор.

    Винтовые сваи могут быть установлены в фундаменты, способные работать на растяжение и сжатие, выдерживать вертикальные и поперечные силы ветра, а также силы вибрации и сдвига. Они идеально подходят для использования с опорными кронштейнами. Затем конструкцию можно поднять обратно в горизонтальное положение, а вес фундамента перенести на систему опор и кронштейнов.Винтовые сваи имеют много преимуществ по сравнению с традиционными сваями, такими как скорость установки, низкий уровень шума и минимальная вибрация, которая может вызвать повреждение окружающей территории.

    Свайно-балочный метод

    Укрепление свай и балок — еще один отличный и предпочтительный метод облегчения опоры. Использование этой системы требует установки мини-сваи по обе стороны от поврежденной стены. После установки свай снимается кирпичная кладка под стеной и используется железобетонная игольчатая балка для соединения свай и поддержки стены.

    Уменьшение расстояния между игольчатыми балками позволяет выдерживать очень высокие нагрузки. Несущая способность нижележащих пластов будет определять количество, диаметр, глубину и шаг используемых свай. При таком методе крепления могут использоваться бурозабивные сваи или забивные сваи. Преимуществами подкладки из свай и балок являются:

    • Подходит для ограниченного доступа
    • Быстрее традиционной основы
    • Высокая грузоподъемность
    • Меньше простоев, меньше отходов и быстро завершается

    Укрепление на свайном плоту

    Подкрепление свайным плотом необходимо использовать, когда необходимо подкрепить всю конструкцию.Рекомендуется, когда фундамент слишком глубокий для других методов крепления фундамента или в районах, где почва настолько твердая, что небольшое оборудование не может копать на требуемую глубину. Сваи размещаются в определенных местах по условиям нагрузки; затем карманы под опорами ломаются и укрепляются игольчатые балки, которые выдерживают нагрузку на стену. Затем строится кольцевая балка, чтобы связать все иглы, и конструкция заливается бетоном. Преимущества этой системы:

    • Обеспечивает поперечные и поперечные связи по всей конструкции.
    • Экономичен на глубине более 1,5 м.
    • Нет необходимости во внешнем доступе.
    • Уменьшает нарушение работы дренажных систем.

    Подсказки для подкрепления

    Обычно для достижения лучших результатов этот процесс должен быть разработан или проведен инженером-строителем, но вот несколько советов, которые помогут вам в процессе обоснования.

    • Укрепление основания нужно начинать с углов и обрабатывать внутрь.
    • Фундамент разрешается делать только на несущих стенах.
    • Не подкладывать под ненесущие стены.
    • Старт опоры под полосой опоры. Рекомендуется начинать с минимум 3 футов в длину, два фута в ширину и два фута в глубину.
    • После завершения земляных работ засыпьте полость бетоном. Бетон следует смешать, используя одну часть цемента, три части песка и шесть частей заполнителя.
    • Не забудьте использовать опалубку по краям.
    • Допускается укладка бетона не менее чем на два дня.
    • Используйте стержень, чтобы полость под существующим фундаментом была заполнена.
    • Перед загрузкой убедитесь, что бетон полностью затвердел.
    • Когда бетон наберет достаточную прочность, отломите выступающую опору.
    • Разрезать бетон по массе бетонной поверхности.
    • Засыпка и компактная. Если у вас возникли проблемы с достижением необходимого уплотнения, добавьте воды в почву из шланга.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
