Как сделать компрессор с холодильника: Компрессор из холодильника своими руками: особенности изготовления

• alexxlab
• 10.07.202014.05.2021
• 0

Компрессор из холодильника своими руками: особенности изготовления

Среди любителей мастерить, компрессоры на базе холодильников, нашли определенную популярность. Мастера собирают их на основании практически любых двигателей, рассчитывая их мощность исходя из числа потребителей сжатого воздуха. В домашних мастерских можно довольно часто увидеть компрессоры собранные своими руками. Их основанием служат компрессоры от старых, отработавших свой срок холодильников. В самом деле, эти агрегаты остаются работоспособными и после того, как сам холодильник, уже давно перестал работать.

Да, они не обладают большим запасом мощности, но отличаются неприхотливостью в работе. И надо отметить, что мастера создают из них вполне достойные модели. Попробуем разобраться, что нужно для того, что бы сделать его своими руками.

Наличие такого устройства поможет при выполнении множества работ по дому, например, нанесение покрытий на стены при совершении ремонтных работы и очистке придомовой территории от мусора и пыли. Выполнение ремонтных работ в гараже. Кроме того его можно подключать к пневматическому инструменту.

Что лучше: самодельный вариант или профессиональное устройство?

В самом деле, какой компрессор лучше, тот который выполнен в домашней мастерской, или тот, который спроектирован и собран на заводе.

К компрессору предъявляются определенные требования, которые определяются областью его применения. Например, компрессор, собранный из холодильника своими руками должен обеспечивать равномерную подачу газа, и при этом он не должен содержать в себе пыли или других частиц, например, масла. Наличие пыли и масла в потоке воздуха приводит к образованию зернистости, различных неровностей поверхности. В случае неравномерной подачи воздуха смешанного с краской, на детали могут образовываться потеки.

Бесспорно, компрессоры, разработанные и изготовленные в компаниях, специализирующихся на этой продукции, оснащены всем функционалом, который необходим для качественной подачи атмосферного газа. Но их существенный недостаток – высокая стоимость и требовательность к используемым маслам.

Для того чтобы не тратить денежные средства и одновременно с этим создать по настоящему рабочий образец необходимо иметь определенные знания о компрессорах изготовленных на основе холодильника, в частности о принципе работы этих устройств и конечно навыки работы с ручным и электрическим инструментом.

Принцип работы компрессора

Работа компрессорного оборудования на базе холодильника, вне зависимости от того она заводская она или самодельная один и тот же. В резервуаре для хранения сжатого воздуха (ресивере) создается избыточный напор, способ его нагнетания может быть разный, ручной или механический. Если для закачивания воздуха руками, экономится определенное количество денег, но при этом расходуется большое количество мускульной энергии.

Механический способ обеспечивает быстрый набор газа в емкость, а манометр, на нем установленный всегда сообщает о давлении в емкости. Но в компрессоре с механическим приводом существует необходимость регулярного замены масла.

Демонтажные работы

Перед тем, как начинать сборку компрессорного агрегата из старого холодильника, надо с него снять компрессор, обеспечивающий движение хладагента по системе охлаждения. Как правило, этот узел устанавливают сзади в нижней его части. Компрессор закрепляют к корпусу с применением стандартного крепежа. Перед тем как его снять, необходимо стравить фреон и откусить латунные трубки. Для их отделения от корпуса компрессорного агрегата использовать ножовку нельзя. Так, как при пилении образуются опилки, которые могут попасть внутрь агрегата и нанести ему непоправимый вред. Поэтому трубки надо отсоединять при помощи кусачек. После того, как трубки отсоединены, надо снять распределительную коробку. Как правило, она черного цвета, выполнена из пластика. В нее входит несколько проводков. Затем, можно демонтировать и сам компрессор. Все детали и крепеж, которые образовались после снятия компрессора необходимо оставить в сохранности, они потребуются в дальнейшем при сборке компрессора.

Проверка работоспособности

Эта операция необходима для того, что бы мастер мог убедиться в том, что все узлы, которые будут использованы при изготовлении самодельного компрессорного оборудования на основе холодильника, целы, и сохранили свою работоспособность.

Проверка компрессора

Перед выполнением этой операции необходимо слить старое масло, промыть компрессор холодильника и залить свежее. При этом допустимо использовать только масло, специально предназначенное для использования в компрессорах, сооруженных на  основе холодильника. В противном случае узел быстро выйдет из строя.

На нем установлены три латунные трубки, третья, как правило, запаяна. Для удаления отработки необходимо удалить запаянный кончик, и слить его. Через него заливается моющая жидкость и свежее масло. После окончания заливки сливная трубка должна быть сова запаяна.

По окончании смены масла на место потребуется установить ранее снятое реле. Взять кусок электрического шнура с розеткой и его свободный конец соединить с проводами, выходящими из реле.

После этого можно включить компрессор из холодильника в электросеть, в результате этого двигатель придет в движение и по трубкам, по которым ранее перемещался хладагент, начнет движение потока газа. Целесообразно пометить трубки, то есть, ту по которой воздух поступает в компрессор и ту по которой он выходит.

Проверка ресивера

Для изготовления самодельного компрессора, в качестве емкости для хранения сжатого газа можно задействовать камеру от автомобильной покрышки. Для проверки ее герметичности достаточно ее накачать и поместить в емкость с водой. Если в ней имеются отверстия или другие повреждения, то, скорее всего, через них будет выходить воздух, обнаруженные дефекты целесообразно заделать с помощью резиновых заплаток.

Некоторые технические данные и особенности обслуживания

На самом деле, узнать какой напор будет создавать самодельный компрессор из холодильника довольно сложно. Но и, тем не менее, любой нагнетатель характеризуется двумя параметрами:

• мощностью;
• производительностью.

Первый говорит о способности устройства генерировать высокое давление без создания дополнительной нагрузки на силовую установку. Кстати, автомобильные электрические насосы могут без особых проблем создавать давление до 6 атм. Рабочее давление в автомобильных покрышках составляет 2-3 атм. И достижение этой характеристики займет минут 10. Виной тому их малая производительность.

Производительность характеризует возможности изделия прокачать заданное количество воздуха за определенный отрезок времени. То есть, чем она выше, тем быстрее выполняется наполнение емкости для хранения сжатого газа.

Для того, что бы эти характеристики были совмещены, будут востребованы или поршневой агрегат, с большим объемом цилиндра, или тот, на котором установлен мощный силовой агрегат.

Нужно ли ремонтировать компрессор

Как правило, узлы холодильника имеют длительный ресурс эксплуатации. Более того, нагнетатели, которые использовались на старых моделях, могут проработать гораздо дольше, чем все остальные его узлы. Если компрессор, демонтированный с холодильника, находится в нерабочем состоянии, то проще будет приобрести другой агрегат, там более, что они отличаются довольно низкой ценой.

Перед тем как сделать компрессор их холодильника своими руками необходимо выполнить определенную подготовительную работу. То есть, необходимо собрать все узлы, которые потребуются для его изготовления, кроме этого надо будет собрать, определенный инструмент. Для сборки компрессора высокого давления своими руками потребуются следующие узлы:

• автомобильная камера, устанавливаемая в покрышку и используемая вместо емкости для хранения сжатого воздуха;
• насос с манометром, вместо нагнетателя;
• камерный сосок;
• ремонтный комплект;
• обыкновенное шило.

Для того, что бы собрать компрессор своими руками потребуется следующий инструмент:

• шуруповерт или дрель;
• фрезы по металлу с титановым покрытием;
• турбина или бормашина с абразивными насадками;
• щетка по металлу;
• вальцеватель для медных трубок;
• разводные ключи, плоскогубцы.

Сборка компрессора своими руками при правильно выполненной подготовке не должна занимать много времени.

Делаем своими руками

После того, как собраны все необходимые узлы и инструмент, можно сделать компрессор из холодильника.

В проверенной на герметичность камере необходимо проделать отверстие. Для этого нужно использовать шило. В полученное отверстие будет установлен камерный сосок. Его задача выведение сжатого воздуха из камеры.

Дополнительный штуцер устанавливается вклеиванием, для этого потребуется использование ремонтного комплекта. После этого штуцер необходимо установить на краскопульт. Для выполнения проверки выходя потока воздуха надо удалить ниппель. Да, кстати, родной ниппель должен быть оставлен на месте, он будет исполнять роль клапана, и удерживать излишние давление возникающие при работе компрессора. Для определения уровня давления можно попробовать нанести слой краски на подготовленную поверхность. Если он ложиться равномерно, значит, установка работает в штатном режиме. Для проверки уровня давления можно использовать манометр. Его уровень должен быть стабильным. Разработать конструкцию компрессора и собрать его не так и сложно, но фактом остается то, что использование такого устройства значительно облегчит работы по покраске автомобиля и пр.

Полупрофессиональный нагнетатель воздуха

Для создания полупрофессиональной установки сжатого воздуха потребуется большее количество комплектующих изделий и инструмента. В частности вместо резиновой камеры целесообразно использовать баллон для пропана. Кроме него потребуется:

1. Арматура для крепления металлических рукавов.
2. Пластины из металла, ширина которых должна быть 30-40 мм, а толщина 3-4 мм.
3. Два колесика с платформой для ее крепления к ресиверу.
4. Компрессор.
5. Метизы.
6. Арматура для настройки давления.

Инструменты:

1. Сварочный аппарат – инвертор.
2. Шуруповерт.
3. Фрезы по металлу.
4. Шлифмашина с абразивными кругами.
5. Щетка по металлу;
6. Разводные ключи, плоскогубцы.

Рабочий механизм

Для сборки полупрофессионального нагнетателя воздуха можно использовать компрессор от неработающего холодильника, сделанного в СССР. Эти холодильники превосходят импортные аналоги тем, что способны выдавать более высокое давление воздуха.

Емкость для воздуха

В качестве емкости для сжатого воздуха, можно использовать и пропановые баллоны, и старые огнетушители. Это обусловлено тем, что эти емкости в состоянии выдержать довольно высокий напор, и обладают большим запасом прочности.

В качестве примера возьмем нагнетатель, изготовленный из огнетушителя ОУ 10. Его объем равен 10 литрам. Такой ресивер может спокойно выдержать рабочее давление до 15 атм. С него снимают пусковое устройство и устанавливают переходник.

Разумеется, при обнаружении следов действия коррозии их надо удалить с применением преобразователя. Это дело довольно простое, наружную поверхность можно просто обработать смоченной тряпкой, а для очистки внутри придется залить определенное количество жидкость и довольно длительное время встряхивать.

После того, как емкость очищена, можно приступить к установке водопроводной крестовины. После этого можно считать, что готовы две детали будущей установки.

Монтаж деталей

Для упрощения процесса сборки все детали лучше всего собрать в одном месте. Так, для монтажа нагнетательной установки и воздушной емкости допустимо использовать толстую доску.

Для крепления узлов можно использовать шпильки, предварительно укомплектованы шайбами и гайками. Ресивер устанавливают в вертикальном состоянии. Для этого можно использовать три листа фанеры. При этом в одних из них выполняют отверстие размером с диаметр ресивера. Остальные листы закрепляют к базовой доске с помощью саморезов.

Кстати, не помешает подготовить место под ресивер. Для обеспечения мобильности самодельного компрессора к основанию доски прикручивают колеса.

После проделанной работы необходимо обеспечить компрессов от попадания пыли. Для этого можно использовать фильтр грубой очистки топлива, устанавливаемый на двигателях внутреннего сгорания. Эта деталь будет играть роль воздухозаборника. Для изготовления этой системы придется задействовать резиновый рукав и входную трубку.

Здесь надо вспомнить о том, что входной напор довольно низкий, и поэтому усиливать соединение при помощи хомута не имеет смысла.

По окончании перечисленных операций мастер получить готовую систему забора воздуха, оснащенную фильтром. Но нельзя забывать и об установке масловлагоотделителя. Его задача удаление частиц влаги и масла. В этом узле будет использован фильтр топливной системы. И поэтому для установки этих узлов должны быть использованы автомобильные хомуты.

Это фильтр должен быть соединен с входом компрессора. Его задача обеспечить развязку ресивера и выхода из нагнетателя. Другими словами, с одной стороны крестовины устанавливают выход, а на другую манометра, контролирующего напор в ресивере. В этом же узле необходимо предусмотреть место для установки регулировочного реле. Практика показывает, для этой цели оптимальным решением будет использование стандартного изделия марки РМ5 или его аналогов. Задача этого изделия — отключение двигателя по достижении предельного напора в емкости и его включении, при падении до допустимого минимума.

Регулируем давление

Требуемый напор регулируют при помощи двух пружин, установленных в приборе РМ5. Большая пружина предназначена для установки минимального уровня давления, а маленькая для установки максимального. Именно таким образом устанавливают границы включения/выключения двигателя компрессора из холодильника.

Бесспорно, все электрические соединения должны быть заизолированы и пропаяны.

Испытания

После сборки самодельной установки можно приступать к ее испытаниям. То есть к выходу ресивера подключают воздушный шланг с присоединенным краскопультом, с залитой в него краской. Затем с тщательным соблюдением технологии выполнить нанесение слоя краски на подготовленную поверхность. То есть, она должна быть очищена от слоя старого покрытия и обезжирена. Если после нанесения слоя краски, отсутствуют потеки, матовые пятна, непрокрасы, то установка работает в штатном режиме и ее можно эксплуатировать при выполнении разных работ.

Уход и обслуживание самодельного компрессора

При эксплуатации такого изделия в домашнем хозяйстве необходимо:

1. Постоянно следить за герметичностью соединений воздуховодов.
2. Следить за уровнем масла и проводить его периодическую замену.
3. Отслеживать состояние электрических соединений.
4. Сливать воду из ресивера.

Особенности эксплуатации и меры безопасности

При эксплуатации этого устройства необходимо помнить, что двигатель будет эксплуатироваться практически в предельных режимах, это может привести к его перегреву и выходу из строя. Поэтому, желательно использовать его, обеспечивая ему небольшой технологический перерыв, который позволит остыть двигателю.

При работе с компрессором должны быть соблюдены определённые меры безопасности, а именно:

1. Недопустима эксплуатация механизма при наличии повреждений на поверхности соединительных рукавов и электрической проводки.
2. Категорически запрещена эксплуатация изделия при наличии повреждений на поверхности ресивера, или приборов на нем смонтированных.
3. При обнаружении протечек масла необходимо сразу принять меры к их устранению.
4. Обеспечить выключение прибора при появлении посторонних запахов и шумов, которые сигнализируют о появлении неких неполадок в работе.

К работе с компрессорным устройством желательно не допускать несовершеннолетних детей.

Как сделать мини-компрессор.

Самодельный компрессор из холодильника наиболее часто используют в паре с аэрографом или пульверизатором, так как он работает почти бесшумно, занимает мало места и создает достаточное давление воздуха. Подойдёт он и для того, чтобы накачивать колёса машины. Далее мы расскажем, как сделать компрессор своими руками.

Материалы и инструменты для самодельного компрессора из холодильника

Компрессор. Мотор из старого холодильника и называется компрессором, он — центральный элемент нашего изделия. Как он выглядит, можно посмотреть на фото: деталях разные модели могут отличатся, но в общем схожи между собой. К компрессору прилагается пусковое реле (чёрная коробочка, присоединённая сбоку), из которого выходит провод питания с вилкой.

Ресивер. Емкость, в которую будет закачиваться воздух компрессором. Здесь возможны варианты: подходит любая плотно закрывающаяся емкость объёмом от 3 до 10 литров из железа или пластмассы. Это может быть пустой огнетушитель, маленькие цистерны, различные ресиверы от грузовых автомобилей, канистры от строительных жидкостей.

Шланги. Потребуются три отрезка шланга. Два длиной по 10 см и один — 30-70 см в зависимости от формы ресивера и предполагаемого крепления. Удобно использовать шланги для топлива в автомобиле, так как они будут соединяться с автомобильными фильтрами.

Также потребуется один шланг или трубочка, чтобы соединить готовый самодельный компрессор из холодильника с самим потребителем воздуха. Здесь длина, материал зависит от конкретных нужд. Если вы будете использовать компрессор с аэрографом, то подойдет любой тонкий поливиниловый шланг (или тот, который прилагается к аэрографу). При использовании компрессора на улице лучше поискать шланг потолще.

• Хомуты. 5 штук, размер 16 или 20 мм.
• Трубочки. Две штуки — медные или железные, диаметром 6 мм или другим — главное, чтобы налезли шланги.
• Длиной одна 10 см, вторая 20-50 в зависимости от размера ресивера, подробней далее.
• Автомобильные топливные фильтры. Один бензиновый, и один дизельный.
• Манометр (по желанию).
• Эпоксидная смола, если используется ресивер из пластмассы.
• Кусок деревянной доски (основа). Размер зависит от размера ресивера и мотора. Они должны разместится на доске рядом.
• Стальная лента или проволока. Нужна, чтобы закрепить ресивер.
• Саморезы по дереву.

Инструменты:

• Острый нож
• Отвёртка
• Дрель
• Плоскогубцы.
• Пилочка по металлу (не обязательно).

Как сделать компрессор своими руками

Теперь непосредственно о том, как сделать компрессор своими руками.

Из компрессора от холодильника выходит три трубочки: две открытых и одна короткая, запаянная. Включите компрессор в розетку и проведите пальцем возле выходов трубочек. Та, из которой дует воздух будет выходом, а та, которая втягивает — входом. Запомните, где какая, и выключайте из розетки компрессор. Пилочкой по металлу обрежьте две трубочки, оставляя по 10 см или больше, чтобы было удобно подключать шланги. Можно откусить плоскогубцами, но нужно следить, чтобы опилки не попали внутрь трубочек. Далее крепим компрессор на доске-основе, прикручивая ножки саморезами (можно использовать болты, так надёжней). Важно: компрессор крепим в том же положении, в котором он был закреплён в холодильнике. Дело в том, что пусковое реле на моторе работает за счёт сил гравитации, на корпусе реле есть стрелочка, указывающая вверх. Закрепив компрессор, переходим к ресиверу.

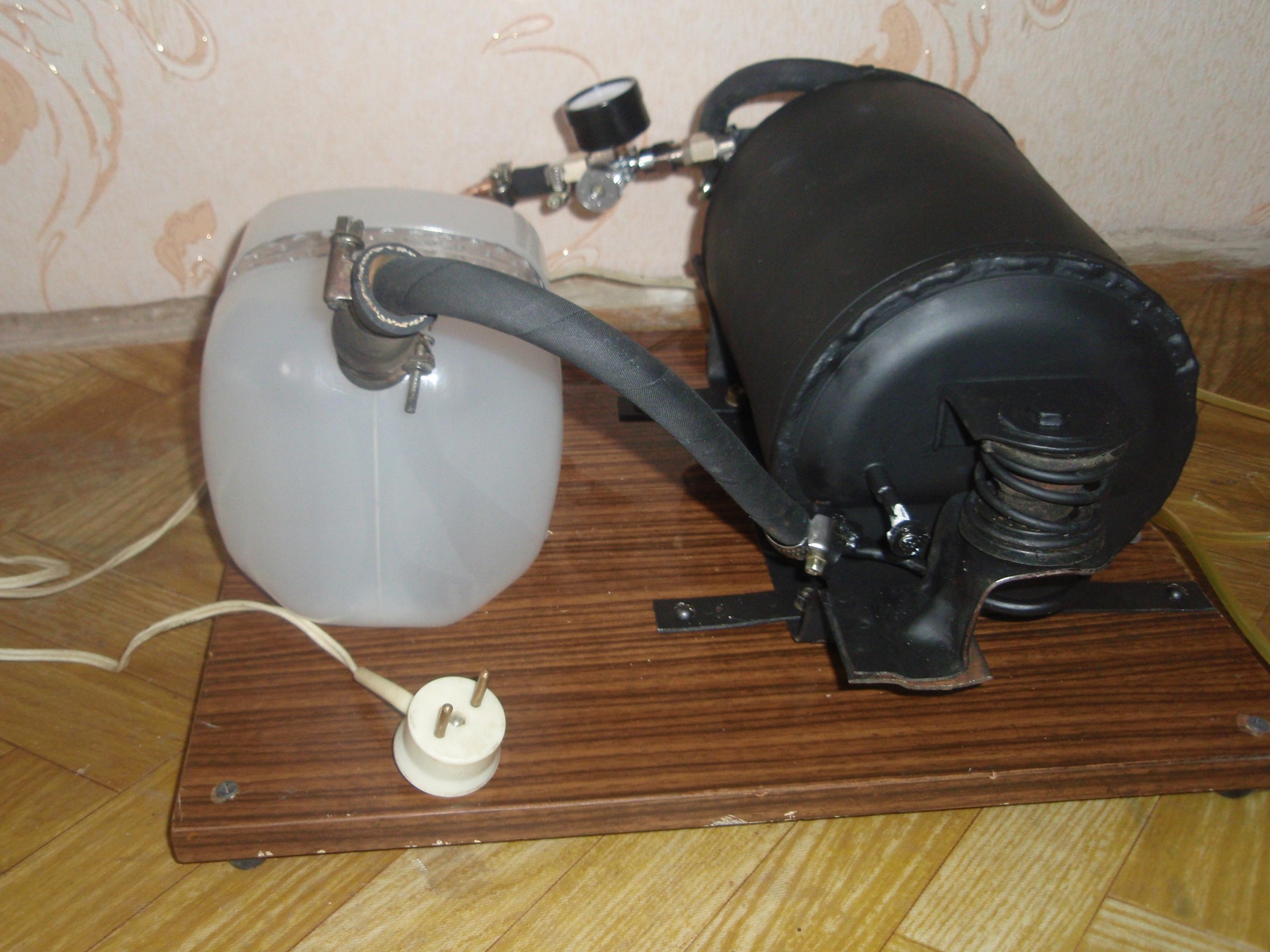

Делаем ресивер. Вариант если у вас пластмассовая емкость. Сверлим в крышке два отверстия под наши трубочки. Вставляем их туда, как показано на рисунке, и крепим эпоксидной смолой. Сверху оставляем концы длиной 2-4 см. Теперь о длине трубочек. Короткая (10 см) будет выходной. Вторая будет входной, её делаем как можно больше, чтобы она не доставала несколько сантиметров до дна ресивера. Это делается, чтобы как можно больше расставить между собой входное и выходное отверстия внутри ресивера для большего перемешивания воздуха.

Если у вас железный ресивер, делаем то же, но не клеим трубочки, а паяем или привариваем. Также можно приварить гайки, а в них потом закрутить штуцера под шланги.

Манометр возможно установить только в металлическом ресивере. Для этого сверлим в любом удобном месте на ресивере отверстие и припаиваем в нём манометр. Более предпочтительный вариант: привариваем на отверстие гайку и закручиваем манометр уже в гайку. Так в случае выхода из строя манометра вы с лёгкостью его замените.

Далее крепим ресивер. Располагаем его на доске-основе рядом с компрессором и крепим железной лентой и саморезами.

Теперь берем отрезок шланга (10 см) и одеваем его на бензиновый фильтр. Если вы используете шланги для бензина то проблем не должно быть, если используете поливиниловые трубки то возможно придётся нагреть её спичкой или подержать в кипятке что бы она налезла на штуцер фильтра. Второй конец шланга надеваем на входную трубочку компрессора. Данный фильтр на входе нужен, чтобы отфильтровывать пыль. Здесь на соединениях использование хомутов не обязательно, так как давления здесь нет.

Берем второй отрезок шланга и соединяем ним выходную трубочку на компрессоре с входной на ресивере. В местах соединения ставим хомуты.

Теперь третий отрезок шланга (10 см) одним концом надеваем на выходную трубочку ресивера, а второй конец одеваем на дизельный фильтр. Надеваем хомуты. На фильтрах (дизельном и бензиновом) нарисована стрелочка, указывающая правильное направления движения через фильтр воздуха. Подсоединяйте оба фильтра правильно. Дизельный фильтр на выходе нужен для фильтрования воды из воздуха.

На выходящий штуцер дизельного фильтра надеваем наш рабочий шланг идущий непосредственно к аэрографу, пульверизатору и т.д.

На нижнюю сторону доски-основы прикручиваем резиновые ножки или клеим войлочные прокладки для мебели. Если этого не сделать, компрессор при работе может царапать пол — он вибрирует. Уровень вибрации и шума зависят от модели добытого вами компрессора холодильника. Моторы от импортных холодильников почти не слышны, советские также тихие, но есть исключения.

Создаваемое давление также зависит от модели. Древние моторы более мощные. Большинство советских компрессоров способны накачать давление до 2-2,5 бар. Компрессор на фото создает давление в 3,5 бар.

Обслуживание самодельного компрессора из холодильника

Обслуживание компрессора состоит в том, чтобы регулярно менять оба фильтра и сливать собравшееся масло в ресивере. Но главный фактор, влияющий на срок службы компрессора, — это частота замены масла. Первый раз лучше его поменять перед сборкой компрессора. На моторе есть третья запаянная трубочка. Отрезаем от нее запаянный конец и сливаем из него масло, перевернув мотор. Выльется около стакана масла. Теперь шприцом через эту же трубочку заливаем свежее моторное масло, чуть больше того количества, что слили.

После, чтобы не запаивать сливную трубочку, закручиваем в неё болтик подходящего размера. При следующей замене масла просто выкручиваем болтик.

Как сделать компрессор из холодильника своими руками

Иногда возникает вопрос, как сделать компрессор из холодильника своими руками? До того, как коснуться основных этапов сборки указанного устройства, нужно понять, чем отличается покупной агрегат от самодельного. Нужно заранее составить перечень всех необходимых инструментов и запчастей и купить их. Чаще всего самодельные аппараты используются для окрашивания деталей, подкачки шин. Если устройство собрано самостоятельно, то важно не забывать его правильно обслуживать. В первую очередь это касается замены фильтров и масла. Тогда самодельный компрессор прослужит долго и будет качественно выполнять свои функции.

Основные отличия самодельного компрессора от покупного

Разумеется, самодельный агрегат будет отличаться от собранного промышленным способом. Важно уяснить, в чем заключаются эти отличия:

• В покупном компрессоре функционирует электрический мотор, который передает крутящий момент за счет ременной передачи. В самодельном устройстве таких ремней нет. Оно работает только с помощью двигателя.
• Заводской экземпляр уже оснащен всеми необходимыми системами: измерения и сброса давления, фильтрации. В компрессоре, собранном своими руками, все эти элементы нужно будет устанавливать самостоятельно с учетом их функциональных особенностей.
• Множество покупных компрессоров комплектуются специальными системами, которые в нужный момент отключают устройство. Они отсутствуют в бюджетных моделях. В самодельных устройствах, как правило, имеется только защитное реле, которое защищает их от перегрева и при возникновении опасности выключает двигатель.
• Заводские агрегаты очень часто страдают из-за отсутствия достаточно количества смазки. В самодельных компрессорах ее более, чем достаточно. Главное — правильно подобрать жидкость, чтобы в ней не было разнообразных примесей, которые могут негативно повлиять на работу устройства.
• Заводские устройства, как правило, работают очень шумно. Поэтому использовать их в домашних условиях весьма проблематично. Самодельные компрессоры такой болезнью не страдают. Они очень тихие, поэтому допускается их эксплуатация дома.
• Покупные агрегаты имеют весьма высокую стоимость. Самодельные устройства достаточно дешевы, поскольку для их сборки используются детали от старых агрегатов (например, холодильников).
• У заводских компрессоров есть четкое предназначение. Если, например, мощность устройства небольшая, то использовать его можно для подкачки шин. Кроме того, в его функционал нельзя вносить изменения. В самодельных агрегатах есть своего рода простор для творчества. Их можно комплектовать более качественными запчастями, усиливая мощность и иные показатели.

По опыту эксплуатации самодельных компрессоров можно сказать, что они выходят из строя достаточно редко, по сравнению с заводской техникой.

Что потребуется для изготовления компрессора своими руками?

Для того чтобы собрать компрессор самостоятельно, потребуется подготовить следующие инструменты и запасные части:

• Компрессор от холодильного агрегата. Его можно демонтировать со старого устройства или купить в мастерской, занимающейся обслуживанием холодильников. Для упрощения понимания, двигатель — это и есть нужный компрессор.
• Прочная и герметичная емкость, способная удерживать давление.
• Ресивер. Для этого отлично подойдут как баллоны от старых огнетушителей, так и пластиковые емкости, которые могут выдержать высокую нагрузку. Ее объема должно хватать для того, чтобы перемешивать воздух и выравнивать давление, создаваемое компрессором. Можно собрать ресивер самостоятельно. Для этого подходят емкости от пульверизаторов. Правда, понадобится и эпоксидная смола для установки креплений.
• Пускозащитное реле. Его можно использовать и от старого холодильного агрегата, и купить новое. Очень часто двигатель уже идет в комплекте с пускозащитным реле, поскольку от него идет шнур с вилкой.
• Два фильтра: бензиновый и дизельный.
• Манометр. Его можно приобрести в сантехническом магазине. Иметь его не обязательно, но крайне желательно. Он будет крепиться к ресиверу.
• ФУМ-лента для фиксации соединений.
• Топливный шлаг. Понадобится его разделить на три части. Одна будет длиной 700 миллиметров, 2 части — по 100 миллиметров.
• Шланг для вывода воздуха. Если самодельный компрессор будет задействован в покраске каких-либо деталей, то подойдет шланг от аэрографа или любой другой более толстый шланг.
• Изолента.
• Крепления и хомуты различных размеров.

Если принимается решение собрать компрессор самостоятельно, то не будет лишним заранее здраво оценить свои способности и знания, чтобы в итоге получился качественный аппарат.

Пошаговая сборка самодельного компрессора

Рассмотрим все этапы сборки самодельного компрессора по отдельности.

Важно помнить, что если баллон от старого огнетушителя будет выполнять функции ресивера, то придется много поработать с металлом. Также нужно будет постоянно поддерживать должную герметичность. Поэтому если опыт работы с металлом отсутствует, то лучше воспользоваться пластиковыми емкостями.

Если при сборке используются тяжелые детали, то вряд ли компрессор получится переносным. Скорее всего, его придется использовать, как стационарный. Потребуется подготовить крепкое основание и крепежи.

Этапы сборки:

• Подготовка компрессора со старого устройства или купленного в мастерской. Первым делом нужно найти трубки для входящего и исходящего воздушных потоков. Для это агрегат нужно включить в эклектическую сеть и посмотреть, откуда выходит воздух. Целесообразно отметить цветной изолентой или пластырем, какая трубка за какую функцию отвечает. Это поможет не запутаться в дальнейшем. Следующим шагом является подрезка трубочек до размера в 100 миллиметров. Так будет удобно подключить шланги, когда это потребуется сделать. Компрессор важно располагать в вертикальном состоянии. Для удобства на реле присутствует стрелочка, направленная вверх.
• Подготовка ресивера. Рассмотрим вариант, в котором задействуется пластиковая ёмкость. В ее крышке нужно сделать два отверстия. Трубку, которая будет работать на вход, нужно подготовить такой длины, чтобы она доставала до дна. Длина исходящей трубки может быть около 100 миллиметров. Снаружи нужно оставить порядка 20-30 миллиметров. Вся конструкция фиксируется с помощью эпоксидный смолы. Так будет обеспечена герметичность ресивера. Если в качестве емкости используется старый огнетушитель, то для работы потребуется подготовить пай и штуцеры. Достоинство такого ресивера в том, что на него можно установить манометр. Важный совет: не стоит намертво приваривать к ресиверу детали. Оптимальным подходом считается прочное закрепление гаек.
• Соединение всех подготовленных деталей. К короткому топливному шлангу нужно прикрепить бензиновый фильтр. Второй его конец соединяется с входящей трубкой компрессора. С помощью фильтра будет происходить отсеивание пыли и мелких загрязнений. Второй топливный шланг крепится к исходящей трубке и ресиверу. Благодаря этому воздух из компрессора будет перетекать в ресивер. На все шланги в обязательном порядке крепятся хомуты. Они обеспечат более жесткую фиксацию и не позволят шлангам соскочить под давлением воздуха. Еще один отрезок топливного шланга нужно прикрепить к дизельному фильтру, который отвечает за очистку воздуха. К выходящему шлангу можно крепить или другие устройства, или шланги.
• Техническое обслуживание самодельного устройства. Масло, которое заливается в компрессор, нужно регулярно менять. Оптимальный срок — раз в шесть месяцев. То же самое правило относится и к бензиновому фильтру. Все указанные действия можно выполнять самостоятельно, не прибегая к услугам специалистов.
• Замена масла. Первым делом нужно осмотреть двигатель. Их компрессора всегда отходит запаянная трубочка. Как раз ее и нужно отрезать, и слить отработанное масло из двигателя. Объем обычно не превышает одного стакана. Если компрессор приобретался в мастерской, то лучше уточнить, слито из него масло или нет. Для закачки свежего масла используется обычный шприц. После завершения процедуры трубочку нужно качественно запаять. Однако удобнее будет зафиксировать ее с помощью ФУМ ленты и пристроить завинчивающуюся крышку.

Чтобы смастерить компрессор собственными руками из старых узлов и деталей, нужно первым делом тщательно разобраться со схемой сборки. Также нужно оценить свои знания, а также подготовить запчасти, расходные материалы. Их все лучше собрать заранее, чтобы в процессе сборки не обнаружилось отсутствие важной детали, из-за чего дальнейший процесс будет просто невозможным.

В процессе сборки также очень важно помнить о технике безопасности, не прикасаться к деталям мокрыми руками. Если нужно запаивать запчасти, то обеспечивается проветривание воздуха, а в помещении не должны присутствовать баллоны с газом.

Применение самодельного компрессора

Самодельные компрессоры имеют очень широкое применение. Чаще всего их используют:

• В аэрографии. Можно рисовать как на крупных деталях, так и обрисовывать мелкие и создавать красивые художественные образы.
• В покраске автомобильных деталей. Для этого понадобится распылитель.
• Для быстрой покраски во время проведения бытового ремонта. Для удобства компрессор оснащается небольшими колесиками. Так его легче перемещать за собой, а не перетаскивать с места на место. При использовании компрессора улучшается качество и точность покраски.

При необходимости допускается использование самодельного аппарата в любом другом мероприятии. Главное, чтобы была соблюдена техника безопасности.

Особенности обслуживания компрессора, сделанного своими руками

Мы уже разобрались с отличиями заводских и самодельных агрегатов. Установили, какие запчасти и инструменты нужны для сборки устройства собственными руками, а также рассмотрели поэтапно процесс сборки и определили сферу применения самодельных компрессоров. Осталось коснуться особенностей их обслуживания.

Эксплуатировать рассматриваемые устройства нужно с учетом следующих рекомендаций:

• Требуется защищать технику от перегрева. Иначе она может выйти из строя.
• Нужно регулярно проводить техническое обслуживание самодельного компрессора. Оно заключается в замене масла и фильтров. Если использовался агрегат от старого холодильника, то лучше всего будет уточнить, какой смазочный материал в нем использовался, и применять только его либо подходящие аналоги. Если устройство покупалось в мастерской, то все интересующие вопросы можно задать специалистам. Замена фильтров также необходима для того, чтобы внутрь агрегата не попадала пыль и прочие загрязнения. Проводить техническое обслуживание рекомендуется раз в полгода или раз в год.
• Использовать самодельный компрессор нужно строго по назначению.
• Устанавливать устройство рекомендуется в вертикальном положении. Правильный ракурс подскажет стрелочка на пускозащитном реле.
• Для удобства агрегат можно оснастить колесиками. При выполнении определенных работ потребуется использование дополнительных устройств (например, распылитель).

Если соблюдать все предложенные рекомендации, то компрессор, собранный своими руками, прослужит долго.

Заключение

Самодельный компрессор обладает некоторыми отличиями и даже преимуществами, по сравнению с покупным. Во-первых, можно самостоятельно определить мощность устройства, оснастив его нужными для этого запчастями. Во-вторых, самодельный агрегат работает на порядок тише заводского. В-третьих, его стоимость существенно отличается от стоимости магазинного аналога. Кроме того, для сборки можно использовать компрессор от старого холодильника, поэтому его себестоимость будет значительно ниже.

Чтобы самостоятельно собрать агрегат, потребуется либо снять компрессор со старого холодильника, либо приобрести его в мастерской. Сразу лучше задать все интересующие вопросы, например, о том, присутствует ли масло в агрегате или нужно его слить и заменить. Также понадобятся ресивер или ёмкости из металла или пластмассы, шланги различной длины, трубки, изолента, крепления, хомуты, манометр.

Процесс сборки расписан пошагово.

Требуется обязательно соблюдать технику безопасности, чтобы избежать неприятных последствий.

Сначала происходит подготовка компрессора, определяются входная и исходящая трубки. Следующий шаг — подготовка ресивера, соединение подготовленных деталей (шлангов, хомутов). Если необходимо, производится замена масла.

Как и любая другая техника, самодельный аппарат нуждается в регулярном техническом обслуживании. Под ним подразумевается замена смазочных материалов и фильтров. Чем регулярнее будет проходить обслуживание, тем дольше проработает устройство. Его нужно защищать от перенапряжения и перегрева.

Самодельный компрессор широко применяется в аэрографии, при покраске автомобильных и любых других деталей, а также при ремонте. В последнем случае оснащение компрессора колесиками упростит его эксплуатацию.

Делаем своими руками бесшумный компрессор из старого кулера или холодильника

При работе в помещении от обычного компрессора очень много шума. Конечно, можно потратиться и купить тихую модель, но она встанет вам раза в 3-4 дороже, чем обычный, при этом едва ли он даст вам такое же давление. Как из мотора холодильника сделать компрессор в гараж своими руками?

Для самодельных моделей это вовсе не проблема. Взяв компрессор от старого холодильника или кулера и обладая базовыми навыками пайки, вы можете сами собрать практически бесшумный компрессор, дающий почти 8 атмосфер без угрозы взорваться. Конечно, работает он медленней, чем обычные механические, но ненамного. Такой набирает давление за 4 минуты.

Базовую модель вы сможете сделать примерно за час, ее можно дополнить и улучшить, как вам захочется. Все эти доработки и усовершенствования улучшат изделие, но на рабочие характеристики не влияют. У такого самодельного компрессора почти нет вибрации и шумит он как холодильник.

Шаг 1: Инструменты и оборудование

Оборудование:

• Компрессор в плоском кожухе с реле давления
• Компрессор от старого холодильника или кулера (любой подойдет)
• Медная трубка 6мм
• Переходники
• Разные соединители кабелей
• Пластиковые хомуты

Примечание: когда вы будете извлекать компрессор из холодильника или кулера, обратитесь за помощью к специалисту. Просто взять и обрезать шланги нельзя, это нанесет огромный вред окружающей среде, а вдыхание выпускаемых при этом газов очень опасно.

Лучший вариант – найти отправленный на утилизацию агрегат, обычно кулеры перестают нормально работать из-за утечки хладагента, и их просто списывают. Компрессоры обычно остаются вполне работоспособными. В любом случае, снимать его с техники нужно в хорошо вентилируемом помещении.

Инструменты:

• Паяльная горелка с припоем и флюсом
• Тефлоновая лента
• Разводной ключ
• Электродвигатель
• Клещи для снятия изоляции и кусачки

Шаг 2: Соединения питания и защиты, трубки

Электрика

С одной стороны устройства находятся соединения питания и защиты от перегрева, они показаны на второй фотографии. Отметьте себе где-нибудь порядок подключения, чтобы потом правильно подключить провода к собираемому вами аппарату. В каждом есть встроенная защита от перегрева. У компрессора в холодильниках есть один минус: если его сначала отключить, а потом снова включить, сработает защита от перегрева. Если это произошло, не переживайте, а попробуйте еще раз включить через несколько минут. Эта защита предохраняет компрессор также и от пиков напряжения (сработает, если вы подключите питание неправильно).

Трубки

Обычно имеются три 6 мм-вые трубки: одна с одной стороны, и две с другой. Чтобы понять, какая трубка для чего предназначена, проще всего включить компрессор в сеть и поднести ладонь к концам трубок. На большинстве приборов трубка, расположенная отдельно, забирает воздух, а трубка сброса давления – нижняя из двух на противоположной стороне компрессора. Третья трубка ни за что не отвечает, обычно она используется только при заводском тестировании, и ее лучше запаять или загнуть.

Шаг 3: Определяемся с оптимальным типом

Выбор компрессора, который вы будете использовать в своем проекте, чрезвычайно важен. Я собрал несколько бесшумных моделей для друзей и выяснил, что наилучшим вариантом будет компрессор с плоским кожухом. Более крупные модели имеют автоматическое реле давления, со встроенным клапаном сброса давления, через который спускает давление в баллон.

К сожалению, чтобы реле сработало, нужно высокое давление, которое компрессор от холодильника просто не наберет. Клапан будет постоянно стравливать давление, поэтому баллон будет наполняться медленнее. Если вы отключите реле, вы лишите свой аппарат возможности отключиться при наполненном баллоне. Это достаточно опасно, и вам постоянно придется контролировать уровень давления в баллоне.

Думаю, все это убедит вас в том, что реле давления – очень удобная и полезная вещь.

Шаг 4: Устанавливаем

Устанавливаем компрессор на баллон

Для простоты и дешевизны я просто пристегнул компрессор к баллону пластиковыми хомутами. Так как вибрации при работе аппарата не будет, можно не беспокоиться, что крепления ослабнут. Для эстетики можно сделать кронштейн.

Паяем трубку

Может случиться так, что вам придется паять новую трубку, но гораздо чаще можно использовать трубку, которая использовалась вместе с компрессором в кулере или холодильнике. На фото показана трубка, использовавшаяся в воздушном компрессоре, ее внутренний диаметр 6 мм. Внешний диаметр трубки, отходящей от компрессора, также 6 мм, так что для соединений пришлось лишь немного зашкурить ее поверхность. Затем нужно просто спаять трубки – нанесите немного флюса на место соединения, нагрейте место соединения паяльной горелкой, дайте припою заполнить щель – трубки спаяны.

Возможно, трубку нужно будет согнуть, чтобы подвести к воздухозабору, обычно для этого я использую гибкий вал от триммера. Проденьте его в трубку, согните так, как вам нужно, и вытащите из трубки. Это очень хороший способ избежать перекрутов, которые будут мешать потоку воздуха.

Ликвидируем протечки

Крайне важно, чтобы у вас не было протечек. Для их устранения вам пригодится тефлоновая лента. Из-за того, что компрессоры холодильника выдают небольшой объем воздуха, даже самая маленькая утечка повлияет на скорость заполнения баллона. Поэтому я советую просто заклеить все места соединений лентой.

Шаг 5: Подключаем питание и реле давления

Прикладываю простую и понятную схему подключения.

Шаг 6: Завершенный прибор

Теперь вы знаете как сделать компрессор из двигателя холодильника. Так как ничего больше в конструкции мы не меняли, подключаться к нему можно как к обычному аппарату.

Ремонт и замена компрессора холодильника: пошаговая инструкция с фото

Осуществить ремонт холодильника можно собственноручно, но для этого нужно обладать определёнными навыками и знаниями. Важную часть подготовки к ремонту составляет диагностика, а для этого необходимо знать принцип работы холодильника. Попробуем разобраться, как организована схема работы этого распространённого бытового устройства.

Схема работы холодильника

Холодильник можно поделить на три большие составные части. Выход из строя одного блока делает неработоспособным весь холодильник, но не влияет на рабочее состояние других элементов. Морозильный аппарат состоит из испарителя, конденсатора и компрессора. В состав компрессора входит реле и мотор.

Система работы имеет замкнутый характер. Хладагент выкачивается из испарителя при помощи компрессора, а затем подаётся им под воздействием высокого давления в конденсатор. В конденсаторе он подвергается охлаждению, способствующему переходу из газообразного состояния в жидкое, а затем вновь перемещается в испаритель, стекая естественным путём. Так работа повторяется непрерывно.

В отличие от остальных компонентов, компрессор не находится постоянно во включенном состоянии. Он приходит в рабочее состояние по сигналу от температурного датчика, когда температура в холодильнике превышает допустимую норму. В такому случае реле приводит в движение мотор, вследствие чего компрессор начинает выполнять свою рабочую функцию. Когда температура начинает соответствовать норме, реле отключается.

Проверка работоспособности компрессора

Первым внешним признаком неправильной работы компрессора является повышение температуры в холодильной камере, вплоть до её размораживания. Прежде, чем приступать к ремонту компрессора своими руками, нужно разобраться, в чём именно состоит неисправность данного устройства. Подобраться к компрессору не так просто – он герметично закрыт кожухом, где находится в масле.

Большинство компрессоров имеют схожее между собой устройство. Главными составляющими являются мотор и пусковое реле. Реле замыкается при поступлении сигнала от датчика и запускает мотор. Если мотор не запускается, то система не функционирует. В большинстве случаев проблема при неработающем компрессоре заключается именно в моторе. В такой ситуации требуется поставить новый мотор, чуть реже нужна полная замена компрессора холодильника. Разберём случаи, когда ремонт и замену компрессора холодильника осуществить проще всего.

Проверка тока и сопротивления

Причиной неисправности может служить кабель, не так редко источником серьёзных проблем становится банальный обрыв. Замена кабеля является самой простой ситуацией из тех, когда может пригодится ремонт. В любом случае, перед началом каких-либо работ своими руками требуется проверить ток и сопротивление, чтобы не получить травму.

Чтобы проверить сопротивление, нужно найти место без краски или немного стереть её своими руками. Приложите мультиметр к контакту и к корпусу, прибор не должен показывать никаких значений, в противном случае дальше делать ремонт компрессора холодильника своими руками достаточно опасно. При дальнейшей работе с мотором и пусковым реле следует соблюдать меры предосторожности.

Для проверки тока необходимо рабочее реле, то есть перед началом испытаний вы должны быть уверены в его работоспособности. Проверять ток удобнее всего мультиметром, где контакт осуществляется клещами. При мощности двигателя в 140 Вт, ток равняется 1,3 Ампера. Соотношение величин остаётся таким же при других показателях мощности двигателя.

Смотрите также – Подключение компрессора холодильника к новому устройству

Причины неисправностей

Все неисправности в работе устройства можно условно поделить на два вида. В первом случае всё работает на первый взгляд хорошо, то есть мотор гудит, лампочка горит. Причиной может быть утечка хладагента, проверить это достаточно просто своими руками. Достаточно потрогать конденсатор, он должен быть очень горячим. При утечке хладагента конденсатор будет комнатной температуры. Второй распространённой причиной является поломка терморегулятор, то есть сигнал о повышении температуры просто не поступает.

Если холодильник совсем не включается, то в 20% случаев проблема  сводится к поломке мотора. Если  же мотор исправен, но необходимо произвести ремонт компрессора холодильника своими руками, нужно последовательно проверить главные элементы – термодатчик и реле. Каждое устройство при поломке подлежит замене. Если всё работает хорошо, менять надо сам компрессора, расскажем, как это сделать своими руками.

Как заменить компрессор?

Чтобы осуществить ремонт компрессора своими руками, нужно подготовить соответствующие инструменты:

• накопитель для фреона;
• вентили для прокалывания и отбора;
• горелка.

Горелку рекомендуется использовать кислородно-пропановую. Теперь нужно отключить устройство от электрической сети, освободить его от продуктов и ящиков с решётками, а затем приступить к выполнению ремонтных работ.

Компрессор нужно выдвинуть и немного приподнять и надломать заправочную трубу. Устройство запускается на пять минут, в течение которых фреон полностью переходит в конденсатор. Подключается прокалывающий вентиль, к которому подсоединяется шланг от баллона. Вентиль откручивается на 30 секунд,  этого времени хватит, чтоб собрать весь газ.

Вместо заправочной трубы необходимо припаять медную, именно для этих целей используется горелка, но можно воспользоваться и обычным паяльником. Затем на капиллярном расширителе делается надрез длинной несколько сантиметров, затем трубка ломается, а фильтр отпаивается от конденсатора.

Теперь нужно полностью отсоединить компрессор от труб (чаще всего их две – для нагнетания давления и отсасывания лишнего газа), то есть компрессор необходимо отпаять. Для установки нового компрессора необходимо повторить все действия в обратном порядке. После всех работ убедитесь, что работает реле. Если запуск произошёл успешно, значит всё было выполнено правильно.

Смотрите также:

Компрессор из холодильника своими руками: подробное описание изготовления

Самый простой самодельный компрессор, сделанный своими руками из подручных материалов:

фото пошагового изготовления и схема подключения прилагаются.

В этот раз, мы с вами рассмотрим,

как сделать компрессор из электродвигателя от холодильника

и использованного огнетушителя.

Конструкция не сложная всё подробно показано на фото.

Компрессор представляет из себя аппарат для нагнетания и хранения в ресивере сжатого воздуха, который в дальнейшем можно использовать для краскопульта, пневмоинструмента, аэрографа или продувочного пистолета.

В данном случае для изготовления компрессора был использован моторчик от старенького советского холодильника. Как вы знаете, в холодильнике, в качестве охлаждающей жидкости используется фреон, который гоняет по системе именно этот самый двигатель, расположен он обычно в задней части внизу.

Так вот, данный мотор прекрасно нагнетает воздух и его можно использовать как источник воздуха для нагнетания в ресивер. А вот ресивером здесь служит обычный использованный огнетушитель,

Так же в обязательном порядке необходимо ставить фильтра на вход и выход мотора, а в нижней части ресивера должна быть закручивающаяся по резьбе пробка для слива конденсата. На выходе из ресивера устанавливается редуктор и манометр для определения давления внутри баллона. Между собой аппарат соединяется армированным шлангом. На выходе через переходник можно подключать краскопульт, аэрограф или другой пневмоинструмент, так же используется для подкачки шин авт

Для изготовления самодельного компрессора использовались следующие материалы:

•  Электродвигатель от холодильника.
• Ёмкость для ресивера, подойдёт огнетушитель или пустой баллон.
• Редуктор.
• Манометр.
• Шланги.
• Фильтр.

Далее показаны схемы подключения узлов компрессора.

Далее показан процесс изготовления компрессора.

Для сборки системы, понадобятся: кран, тройники, сгоны, манометр, реле давления.

В качестве ресивера, здесь использована пустая ёмкость от огнетушителя.

На входном шланге ставим фильтр, чтобы пыль не попадала в компрессор. Также ставим фильтр на выходе из компрессора, чтобы не гнало масло в ресивер. Можно использовать автомобильный фильтр тонкой очистки топлива.

В результате, получился простой самодельный компрессор сделанный своими руками. Мощность у такого компрессора не большая, но для не сложных работ его вполне хватит.

Популярные самоделки

Воздушный компрессор для мелкой покраски из старого холодильника

Те, кто имел возможность сравнить окраску методом распыления и нанесем кистью, конечно, отдадут предпочтение первому. Особенно заметна разница в случае нанесения относительно темных покрытий на светлые материалы. Краски, тонированные лаки, цветные пропитки и морилки для дерева, все это выглядит значительно аккуратнее при распылении сжатым воздухом.

Кроме того, источник сжатого воздуха в любой мастерской весьма полезен и помимо работ связанных с покраской – продувка (например, периодическая продувка электроинструмента, даже не разбирая, существенно увеличивает его ресурс, особенно при строительных кирпично-бетонных работах, очистка труднодоступных мест иных механизмов от пыли), удобное накачивание автомобильных, велосипедных камер, источник невысокого, но все же разрежения (для пропитки под «условным вакуумом», например дерева льняным маслом при изготовлении музыкальных инструментов, глубокая покраска дерева же, морилками, пропитка готовых катушек трансформаторов лаком, сюда же наверное следует отнести повышение качества выклеек на шаблонах из эпоксидной смолы и стеклоткани, чем любят заниматься моделисты). Компрессор, это база для устройства пескоструйной обработки, применяемой как для очистки материалов, так и для декоративной обработки дерева и особенно стекла. При достаточном давлении, а главное, производительности, можно запитывать им пневматический инструмент, который существенно более живуч в сравнении с электрическим.

Итак, полезностью прониклись. Конечно, проще всего выбрать подходящую для своих задач модель, благо ассортимент в магазинах инструментов позволяет и приобрести. Но по некоторым причинам, главной из которых, часто является стоимость, многие берутся за самостоятельное изготовление.

Ниже описана история моих стараний в этом смысле. Компрессор был взят от отслужившего свой век холодильника, что сужает круг возможных задач до некрупной покраски, «условного вакуума» и осторожной продувки. Впрочем, при параллельном соединении нескольких однотипных, можно увеличить производительность и расширить обязанности до крупной покраски и, наверное, пескоструйной обработки. Зато превратить его в удобный инструмент довольно просто – стоит только добавить ресивер, немного электрической и воздушной обвязки и установить все на какое то основание. Кроме того, холодильниковый компрессор, по сравнению со строительным, чудо как хорош своей едва слышной работой. При тонких работах, где требуется сосредоточение, например аэрография, это очень важно. В остальных, просто приятно.

Какой инструмент был использован для работы? Собственно, вульгарный набор слесарного инструмента, сварочный инвертор (хорошо, но не обязательно, можно было и на болтиках сделать), газовая горелка для пайки трубок или мощный электрический паяльник (и к нему припой, флюс), паяльник поменьше и набор для грубого электромонтажа (кусачки, отвертки). Удобно, если есть электрический инструмент – для резки железок и сверления отверстий, строительный фен для работы с изоляцией-термотрубками, плюс некоторое понятие как всем этим пользоваться, ну и конечно толика терпения и аккуратности, куда без неё. Да, если желаем красивых, не ржавых железок — шлифовальная шкурка, краска по металлу, кисточки, соответствующий растворитель.

Для начала стоит подыскать основные узлы.

Печкой, от которой плясал, был одноименный агрегат от старого отечественного холодильника – компрессор. Найти такой, при некотором везении, можно совершенно бесплатно – поспрашивать друзей, знакомых, на предмет, не пылиться ли такой сломанный раритет в гараже или на даче, поспрашивать в пунктах сдачи металлолома.

Еще потребуется ресивер – емкость для временного хранения сжатого воздуха, чтоб компрессор не работал беспрерывно. Объем ее – некий компромисс, с одной стороны, хорошо бы побольше, с другой, все же хотелось некоторой мобильности. Придерживаясь принципа «поменьше покупать», искать какой то подходящий сосуд похожий на баллон, там же где и компрессор. Можно набрать нужный объем из нескольких. Можно использовать небольшие газовые баллоны (вариант – набрать несколько от туристских газовых горелок, из тех, что побольше, в местах приличных туристских стоянок во всяких там заповедниках, их буквально куча), бачок или несколько от поломанных паяльных ламп, огнетушители наконец.

Немного железок для основания — рамы с ручкой, для удобной переноски. Обычный прокат, что есть под рукой, пожалуй, в любом металлоломе можно что то подыскать, благо, нужны небольшие кусочки.

Немного нетолстой медной трубки, как вариант, отодрать змеевик от задней стенки того же холодильника, от которого «выкусили» компрессор и спилить с нее проволочные «ребра». Правда, часто попадается железная, а не медная, впрочем, она тоже паяется с соответствующими флюсами.

Обвязка.

Для готового сжатого воздуха надо предусмотреть редуктор, позволяющий получать на выходе постоянное заданное давление и манометр, по которому это самое давление контролировать. Для покраски, аэрографии это важно. Его придется купить.

Некий штуцер на выходе с краником, чтоб не свистело, когда ресивер накачан, а надо сменить инструмент. К нему будем подключать шланг. Лучше «быстросьемный разъем», защелкивающаяся такая штука, дорогая, но очень удобная – управляться с ней можно одной рукой и можно использовать стандартные оранжевые шланги-пружины. Кроме того не нужен краник – при рассоединении он мгновенно запирает выход компрессора. Тот успевает издать только короткое сердитое ПФ.

Реле давления. Чтоб компрессор выключался – включался самостоятельно, ориентируясь на накачаность ресивера. Тоже придется раскошелиться.

Хорошие провода для разводки электричества – приличного сечения, в двойной изоляции (чтоб без опаски по железкам вести, ну или в тех местах термотрубкой усилить), надежный шнур с вилкой.

Как будто бы все.

Первые фото.

Ну вот рама с ручкой готова, его величество компрессор, отшкурен от ржавчины и приставлен на место, ресивер как видим из порошкового огнетушителя. К нему приварены консоли из чудовищно толстого уголка, несмотря на «тонкостенность» баллона. Несколько извиняет мою легкомысленность, полнейшее отсутствие опыта в сварочном деле и некоторая самоуверенность. Да, так вот уголки, надо бы в половину тоньше, и вообще паять. Помнится дырок в огнетушителе изрядно напрожигал, потом замучился их заштукатуривать. И вот еще, в теперешнем «дне» ресивера вварена гайка с болтиком – краник для слива конденсата.

На спине огнетушителя примостилось реле давления, а за ним штатное реле от компрессора. Расположение узлов, кроме прочего, диктуется удобным соединением воздушной трубкой – от компрессора к ресиверу, с отводом к реле давления.

С другой стороны. Провода – куски старых от холодильника, не до них сейчас.

Реле от компрессора. Эта железка вокруг него, взята и целиком с креплением выпилена из холодильника, здесь просто приварена на новое место.

Железка, на котором держится реле давления тоже от холодильника. Где то внизу там была, около компрессора. Дизайнерское такое крепление получилось.

Теперь паяем трубки. Суперзадача – отвод. Там где были большие дырки подмотал медной проволоки. Чтоб впаять тонкую трубку в толстый патрубок огнетушителя, пришлось тоже «утолстить» конец трубки несколькими слоями проволоки. К слову, трубка, проходящая пробку насквозь, железная. Родная от холодильника-донора. Ничего, впаялась как миленькая. Родной миниатюрный манометр огнетушителя совершенно бесполезен – рассчитан на раза в три большее давление и имеет градуировку шкалы типа «много-мало». Убирать его было хлопотно, остался для красоты.

Покраска частей. В разный цвет. Дизайн, так сказать.

Компрессор, кстати сказать, со своей подошвой тоже приварен к раме насмерть.

Важная часть – фильтр засасываемого воздуха. Спаян из малюсенькой консервной баночки.

Здесь уже почти полностью собран. Разведена электрика, подключен воздушный фильтр, из кусочка газового шланга и подходящего болтика сделана миниатюрная горловина для заливки в компрессор моторного масла. На боку висит целый комплект выходных «улучшателей» сжатого воздуха – редуктор с манометром и емкостью внизу с автоматическим сливом конденсата и маслоотделитель следом, в нем краник, следом разъем для подключения инструментов.

Собственно все, осталось настроить реле давления и «краником» редуктора выставить нужное на выходе давление.

Вот он раскрасавец со всех сторон.

На последнем фото, уже с защелкивающимся разъемом (сначала был завинчивающийся). К слову, работать таким вот инструментом полноценно трудновато – не хватает производительности. Немного попшикал и жди пока снова накачает. Не очень удобно, но все таки можно. Довелось немало им покрасить поделок, пока не появился большой «строительный» компрессор. Характеристики этого, идеально соответствуют аэрографии, и расход и давление и тишина при работе. Сейчас, изрядное время спустя, он и работает в основном на грубый такой аэрограф – для мелкой покраски, лакирования небольших деревяшек. Еще очень хорошо подойдет для глубокой пропитки, здесь тоже не нужна большая производительность.

Ну и на сладкое — фото после не очень интенсивной но шести летней эксплуатации.

Как видно — постарел, но держится молодцом.

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Создание компрессора холодильника Воздушный компрессор — страницы Matt’s Tech

Компрессор холодильника воздушный компрессор

Несколько месяцев назад я купил установку для поверхностной пайки (пастой), для которой требовался источник сжатого воздуха> 100 PSI. Это поставило меня в затруднительное положение, так как я живу в многоквартирном доме, а компрессоры, которые обеспечивают такую ​​мощность, почти слишком шумны, слишком неприятны для моей жизненной ситуации.

Немного погуглив, можно найти очевидное простое решение — заменить стандартный компрессор воздушного компрессора на компрессор холодильника.Идеально.

Построив его сейчас, я могу сказать по опыту, что в теории это простая идея, но создание чего-то, что будет безопасным, надежным и долговечным, требует еще нескольких соображений и препятствий на этом пути.

В моем примере я использовал дешевый готовый компрессор из магазина DIY и отказался от компрессорного агрегата, с которым он шел. Это хороший подход, потому что в нем есть все, что вам нужно, вам просто нужно установить настоящий компрессор.

Многие другие руководства в Интернете начинаются с голого бака.Если вы хотите пройти весь процесс , то есть поиск манометров, обратного клапана, предохранительного клапана, отсечки давления, регулятора, а также монтаж, электромонтаж и водопровод, тогда обязательно сделайте это, однако я предупреждаю вас, что вам вряд ли удастся сэкономить деньги , если только у вас есть все, что есть, готово к работе, но если у вас есть все, что я упомянул, вероятно, вы все равно только что разобрали полный компрессор.

Главное, на что мы обращаем внимание, — это рабочий объем — по сути, производительность компрессора, так что давайте больше.

Рабочий объем этих компрессоров закрытого типа составляет от 2 см² до 43 см². В моем случае я сразу выбрал один из самых больших, SC21F; с рабочим объемом 20,95 см² он составляет 14 кг и является одним из самых больших практичных компрессоров закрытого типа, которые можно использовать для этого приложения.

SC21F также хорошо подходит для 6-литрового бака, который у меня есть, наполняя его до 120 фунтов на квадратный дюйм за приемлемые 59 секунд. К сожалению, вся партия весит 23 кг, что затрудняет перемещение установки. Этот тип компрессора, скорее всего, будет найден в более крупном применении, таком как морозильная камера в супермаркете или кондиционер.

Конечно, вы можете пойти дальше. Компания Danfoss также производит GS34 (MFX) с рабочим объемом 34 см² — при весе 21 кг, если у вас также будет резервуар большего размера, окончательная установка будет громоздким, неподвижным монстром.

Помимо этого, мы переходим к большим, шумным чудовищам с ременным приводом, что делает все упражнение все более бессмысленным. Если вам нужен действительно большой рабочий объем, просто установите на буровую установку несколько компрессоров меньшего размера.

Если вы, как и я, купили один в профессиональном предприятии по переработке холодильников, компрессор может поставляться со всеми приваренными портами.Это сделано для предотвращения загрязнения и разливов нефти при хранении и транспортировке.

Из-за уродливой, короткой, запертой и грязной формы труб на моем устройстве мне пришлось отрезать концы труб ножовкой, что неизбежно привело к попаданию металлических опилок в компрессор. Избежать этого очень сложно.

Если у вас нет хороших чистых труб и вы не можете использовать труборез, вы в конечном итоге получите металлическую стружку внутри (резка в перевернутом виде не вариант!) — после резки вам нужно будет перевернуть ее вверх дном и слейте все масло, отфильтровывая при этом все металлические опилки и прочую грязь.В качестве фильтра я использовала кухонное полотенце. После этого залейте масло заново (см. Ниже).

Не то чтобы я уже этого не сказал: эти компрессоры очень тяжелые! На моем я прикрепил его болтами из нержавеющей стали M5 к тяжелым алюминиевым уголкам, также прикрученным к креплению резервуара болтами того же класса.

Я также добавил прочную ручку из нержавеющей стали с задней стороны, чтобы ее было безопаснее перемещать. Я высверлил на рукоятках мелкую монтажную резьбу и нарезал резьбу на те же самые болты из нержавеющей стали, удерживающие вместе остальную часть установки.

Эти компрессоры обычно имеют три порта. «Нагнетание», «Всасывание» и «Процесс» (см. Техническое описание). Нагнетание — это выход сжатого воздуха, а всасывание / процесс — это равные отверстия в верхней части корпуса, любое из которых может использоваться в качестве входных.

В моем случае я использовал соединение «Процесс» в качестве входа. Припаял резьбу ко входу «Всасывания» и использовал ее как масляную крышку.

Ваш компрессор может отличаться . У некоторых компрессоров есть порт, который является входом, а другой — для наполнения.Включите его и посмотрите, втягивает ли один из портов больше воздуха, чем другой.

Всасывающий патрубок с припаянной к нему резьбой, переделанный как масляный колпачок.

Какой бы порт вы ни использовали в качестве входа, убедитесь, что другой закрыт.

Наверное, лучше всего спросить кого-нибудь, кто знает, что они делают

Компрессоры для холодильников

— это прецизионные агрегаты, предназначенные для герметичной и незагрязненной работы, поэтому стоит иметь впускной фильтр, поскольку они не так устойчивы к откачиванию хлама, как стандартные компрессоры.

Топливный фильтр как воздухозаборник

Используйте топливный фильтр. Я отрезал один конец, чтобы увеличить поток воздуха.

Уловитель масла и влаги — обратный клапан ввинчивается в конец бака.

Я решил улавливать масло до того, как оно попадет в резервуар. Это имеет то преимущество, что вы можете четко видеть, сколько вы теряете с течением времени.

Неудобно, что в ловушке, которая у меня есть, впускное отверстие внизу, а выпускное — вверху, и он не работает, установленный вверх дном, что несколько усложняет водопровод.

Первая масляная ловушка, которую я купил на eBay за 4 фунта стерлингов, взорвалась под давлением, разбрызгивая грязное масло и воду повсюду. Купите один у продавца с хорошей репутацией.

И нет, вы не можете снова залить застрявшее масло в компрессор, потому что оно смешано с противной водой из процесса конденсации.

Мой компрессор поставлялся с обратным клапаном, ввинченным в конец бака, поэтому я использовал его повторно. Я бы не стал полагаться на компрессор как на обратный клапан, но он может работать.

В примере, который я показал здесь, я уже получил их бесплатно, потому что я основал свой на дешевом компрессоре из магазина DIY. Если вы используете что-то еще в качестве резервуара, вам придется самостоятельно подбирать и устанавливать эти предметы!

Компрессоры для использования с хладагентами R134a (и аналогичными), скорее всего, будут заполнены полиэфирным маслом (POE). Это особый тип масла, которое хорошо взаимодействует с хладагентом.

В первые несколько лет использования этой установки у меня была привычка время от времени выливать и заменять это масло, но теперь с меня его достаточно. Настоятельно рекомендую заменить это масло на обычное компрессорное масло.

Причина в том, что масло POE гигроскопично (то есть впитывает влагу). Это само по себе не обязательно является проблемой, однако, когда эта комбинация нагревается, что происходит внутри поршневой камеры, в результате химической реакции образуется сильная кислота.

Фильтр разрушен кислотой, образованной из нагретого полиэфирного масла и воды

Эта кислота откачивается из компрессора и в моем случае попала в масляную ловушку (и одновременно разрушила ее).Мы ясно видим, что он изрядно потрепал стальные трубы.

У вас нет , чтобы заменить его на , но если вы оставите его там, у вас на дне компрессора будет вариться токсичный суп, так как он со временем всасывает влагу из воздуха, что маловероятно. делать это много хорошего в долгосрочной перспективе.

Это не проблема в холодильной установке, потому что система изолирована от внешнего мира, и нет никаких шансов попадания влаги внутрь.

Замена полиэфирного масла на обычное

Прежде чем заливать в него обычное масло, необходимо сначала избавиться от того, что там находится, промыв его.

Промывка компрессоров

не одобряется в холодильной промышленности — обычно это делается с остальной частью системы, когда заменяет компрессор , но, поскольку это часть, которую мы хотим сохранить, нам придется делать вид, что мы не знали.

Я не уверен, какие растворители подходят для этой задачи. Я считаю очень эффективным промывочный раствор R134a. Это не очень дешево, но выполняет свою работу и ничего не оставляет после себя.

ВНИМАНИЕ: Этот материал ядовит и легко воспламеняется.При обращении с ним надевайте перчатки и респиратор.

Техника простая. Залейте растворитель в технологическое (заправочное) отверстие, используя то же количество, что и в обычном масле, затем закройте все отверстия, хорошенько встряхните компрессор, прополощите его, затем слейте. Оставьте компрессор на пару часов, чтобы оставшийся растворитель испарился.

Утилизируйте отработанный растворитель и масло ответственно.

Выбор масла на замену

Подойдет практически любое масло, предназначенное для использования с воздушными компрессорами.Судя по тому, что я читал, синтетические масла работают лучше, но минеральное масло тоже подойдет.

Заправка

В моем случае SC21F должен содержать 550 мл масла. Правильный объем масла см. В паспорте компрессора.

Я использовал фитинги BSP 1/4 дюйма с 8-миллиметровыми зазубринами и 6-миллиметровый резиновый шланг для сжиженного нефтяного газа, потому что он двухслойный, имеет оплетку между слоями и не боится нагреваться.

Я бы не рекомендовал использовать трубы винилового или алакатенового типа, так как они плавятся и лопаются.

При нормальном использовании всасывание этих компрессоров представляет собой постоянную подачу холодного хладагента, что фактически означает, что компрессор не может перегреваться, но в данном случае это воздух комнатной температуры, что делает перегрев реальной проблемой.

Похоже, что на моем устройстве нет защиты от перегрева, он просто будет работать до самоуничтожения. Его хватит примерно на 15 минут использования и примерно на 30 минут с принудительным воздушным охлаждением; после этого его нужно дать остыть.

Также обратите внимание, что все оборудование на выходной стороне (шланги, фитинги, маслоуловитель) может сильно нагреваться. Я рекомендую направить на него мощный вентилятор при интенсивном использовании.

После многих лет безотказной работы я недавно решил сделать несколько обновлений, решив все «проблемы», которые у меня были с этим воздушным компрессором.

Медные трубы

Изначально я делал его с резиновыми шлангами. Легко, но со временем они, как правило, погибают. Если вы хотите, чтобы ваш компрессор работал очень долго, я бы порекомендовал сразу перейти к металлическим трубопроводам, как я сделал здесь.Как всегда, необходимая ориентация этого очищенного фильтра несколько усложняет задачу. Я использовал 10-миллиметровые трубы с обжимными фитингами. Хороший и прочный, но не слишком большой для этого приложения.

Соленоид автоматического сброса

Одна из вещей, которая действительно раздражала меня по этому поводу, — это необходимость опорожнять бак после использования. Обычно это шумная, грязная и неприятная задача, поскольку конденсат на дне резервуара вырывается из клапана на нижней стороне.Другая проблема в том, что я храню этот компрессор в труднодоступном месте.

Я проложил медную трубку диаметром 6 мм с нижней стороны резервуара до этого нормально открытого клапана , который закрывается при включении компрессора, а затем, когда он выключается, содержимое резервуара автоматически выгружается в ведро, и мне не нужно приближаться к нему. Бум.

Я вставил кусок пластика с отверстием диаметром 1 мм в муфту, чтобы замедлить процесс разряда.Без этого танк разряжается с ужасающей скоростью, производя огромного шума .

Оказывается, соленоидные клапаны на 240 В очень сильно нагреваются, поэтому я добавил к ним еще и радиатор — в основном, чтобы не обжечься.

Колеса

Невероятный вес этой штуки по-прежнему вызывает у меня разочарование, поэтому я поставил несколько колес, чтобы действительно двигать ею, не выпячивая спину. Также выше видно место, где я проложил старый нагнетательный клапан до электромагнитного клапана.

Вход питания IEC

Одной из опасностей при перемещении является свисающий шнур питания. Если вы наткнетесь на него, пытаясь сдвинуть с места, вы, вероятно, попадете в серьезную аварию. Намного безопаснее иметь возможность отсоединить его. Мне пришлось добавить эту коробку, чтобы разобраться с дополнительной проводкой для электромагнитного клапана, поэтому наденьте на нее разъем IEC, пока я работал.

Все компрессоры поставляются с регулятором давления. Удобная функция. Я обнаружил, что мне приходится пресмыкаться перед компрессором каждый раз, когда я хочу отрегулировать это так, чтобы это было неудобно.Вместо этого я снял его и прикрепил несколько муфт, чтобы иметь его там, где он мне действительно нужен.

Я сомневаюсь, что многие другие построят свои на том же уровне, что и я, но это должно, по крайней мере, покрыть все потенциальные ловушки, прежде чем вы соберете кучу битов только для того, чтобы обнаружить, что они не соответствуют вашим потребностям.

Я очень доволен своим!

Как узнать, сломался ли компрессор холодильника?

Компрессор вашего холодильника сломался?

Автор: Эрин Уайт

Категории: пивные пещеры

Изображение предоставлено: http: // www.brewpi.com/brewpi-fridge-conversion-13/

Есть много разных причин, по которым холодильник не может функционировать должным образом, и множество проблем, которые могут привести к испорченным, испорченным продуктам на сотни долларов. К сожалению, если вы не обращаете пристального внимания на свой холодильник, вы можете обнаружить, что легко пропустить «предупреждающие знаки» неисправного прибора — до тех пор, пока молоко не пахнет кислым, а салат в нем не завянет.

Холодильник обычно включается и выключается, чтобы поддерживать соответствующую температуру, поэтому многие люди ошибочно думают, что тихий прибор только что отключился в своем цикле, хотя на самом деле его компрессор перестал работать.Хотя сломанный компрессор — это всего лишь одна из распространенных проблем холодильников, он также может быть одной из наиболее часто игнорируемых.

Контрольный шум компрессора

Ваш компрессор включается и выключается — это то, что вы слышите (или не слышите) в разные моменты дня: вы слышите слабый гудящий звук из холодильника и знаете, что он работает. Это компрессор, который вы слышите. Однако, если вы давно не слышали этот звук, возможно, ваш компрессор сломался.Отодвиньте прибор от стены и постойте, чтобы послушать несколько минут и посмотреть, слышите ли вы звук работающего мотора или тихое жужжание. Если вы не слышите шума, ваш компрессор не работает. Если вы слышите гудение, но продукты в вашем холодильнике теплые, возможно, ваш компрессор работает неправильно (или это может быть другая проблема, вызывающая проблему в целом).

Shake n ’Tell для неисправного компрессора

Если вы готовы провести небольшое исследование самостоятельно, прежде чем обращаться в сервисную службу по поводу неисправного компрессора, попробуйте этот простой тест, чтобы определить, неисправен ли ваш компрессор:

1. Возьмите отвертку с плоским жалом, отодвиньте холодильник от стены и отключите его от сети.
2. Найдите панель сбоку компрессора; он удерживается одним или двумя винтами. Идите вперед, ослабьте винты и снимите панель.
3. Вы увидите устройство, называемое реле стартера, которое вы должны отсоединить от компрессора. Реле имеет размер и форму меньшего картриджа с чернилами принтера.
4. Возьмите реле в руку и слегка встряхните. Если оно дребезжит, это реле неисправно и его можно заменить примерно за 20 долларов.
5. Если вы встряхнете реле, но дребезжания нет, скорее всего, реле в порядке, но у вас плохой компрессор.

Если компрессор неисправен, ремонт может стоить дороже, чем ремонт нового устройства. Убедитесь, что ваше устройство все еще находится на гарантии, а если нет, свяжитесь с Almcoesales.com, чтобы получить качественную замену по доступной цене.

Что происходит, когда в холодильнике гаснет компрессор? | Руководства по дому

Даниэль Смит Обновлено 30 января 2021 г.

Компрессор холодильника является сердцем его системы охлаждения, но что именно происходит, когда компрессор в холодильнике выключается? Возможно, более важным является вопрос о том, как предотвратить это как можно дольше.Компрессор является наиболее важной частью трехкомпонентной системы, включая змеевики конденсатора и вентиляторы, и все они работают вместе для охлаждения замкнутого изолированного пространства. Когда один элемент этой системы выходит из строя или работает с меньшей эффективностью, компрессор усерднее работает, чтобы компенсировать это, что быстрее изнашивает его.

Совет

Если компрессор в вашем холодильнике изнашивается, он, вероятно, будет работать чаще, или вы заметите такие проблемы, как порча продуктов.

Для чего нужен компрессор?

Strike Check объясняет, что хороший холодильник может иметь срок службы 17 лет и более, но отсутствие технического обслуживания может резко сократить это время.Кроме того, определение вышедших из строя компонентов, помимо компрессора, может помочь снизить затраты на ремонт.

Real Simple утверждает, что компрессор фактически представляет собой своего рода насос, который сужает пар хладагента (фреон), циркулирующий через систему змеевика конденсатора, повышая его давление и толкая его в змеевики снаружи холодильника. Вентиляторы втягивают воздух по краям холодильника и обдувают его змеевики, и когда горячий газ в змеевиках достигает более прохладной температуры воздуха на кухне, он охлаждается и становится жидкостью.Тепло передается от газа воздуху и уносится за холодильник. Вот почему пространство за холодильником и под ним обычно очень теплое.

На этом этапе жидкий хладагент под высоким давлением, теперь имеющий более низкую температуру, течет в змеевики внутри холодильника и морозильника, где другой набор вентиляторов обеспечивает циркуляцию воздуха внутри змеевиков. Жидкость поглощает тепло из воздуха в холодильнике, превращаясь в газ и унося тепло изнутри.Горячий газ возвращается в компрессор, и процесс начинается снова, за счет того, что компрессор периодически включается и выключается в соответствии с термостатом холодильника.

Мой компрессор вышел из строя?

При работе компрессор издает характерный жужжащий звук, и вы можете слышать щелчок, когда он включается или выключается. Прослушивание паттерна этих двух звуков многое расскажет о работе вашего компрессора. Если вы слышите, как компрессор щелкает несколько раз за короткое время, он быстро включается и выключается, и это означает, что он перегревается, а температура внутри холодильника слишком высокая.Постоянное гудение компрессора, громче, дребезжание или скрежет — это признак того, что он может быть механически заблокирован и нуждается в замене.

Компрессор автоматически выключится, когда агрегат достаточно остынет, и будет работать дольше в более теплые летние месяцы. Если вы видите внезапный скачок в счетах за электроэнергию, это может быть признаком того, что ваш холодильник изо всех сил пытается поддерживать температуру. «Чем дольше компрессор должен работать для поддержания низких температур, тем он ближе к отказу», — объясняет Эй Джей Мэдисон.

Порча продуктов и образование льда являются признаками проблемы. Накопление инея указывает на то, что в системе слишком много или недостаточно охлаждающей жидкости (фреона), что может быть вызвано утечкой в ​​системе или неправильной подзарядкой, если ваш холодильник недавно проходил техническое обслуживание.

Продление срока службы холодильника

Служба ремонта и установки бытовой техники Сан-Диего отмечает, что регулярное обслуживание поможет продлить срок службы холодильника и снизить расходы на электроэнергию.Держите змеевики на задней и нижней части холодильника в чистоте, используя сжатый воздух и некоррозионную чистящую жидкость. Проверьте резиновую прокладку на дверях и замените ее, если она потрескалась или деформировалась. Уберите лишнее из холодильника и морозильника, чтобы увеличить поток воздуха и снизить нагрузку на систему охлаждения. Убедитесь, что за холодильником и вокруг него есть место для нормального воздушного потока, чтобы обеспечить лучшее охлаждение, и постарайтесь, чтобы вентиляторы были чистыми и работали свободно.

Компрессор, как правило, является самым дорогим компонентом вашего холодильника, и если ремонт обходится более чем вдвое дешевле нового холодильника, часто рекомендуется приобретать более новую, более энергоэффективную модель.Перед принятием решения дважды проверьте гарантию на свой холодильник, поскольку и продавец, и производитель иногда покрывают разный срок службы холодильника.

Как работает холодильный компрессор

Компрессор — это сердце холодильной системы. Компрессор действует как насос, перемещающий хладагент по системе. Датчики температуры запускают работу компрессора. Системы охлаждения охлаждают объекты посредством повторяющихся циклов охлаждения.

Прежде чем мы продолжим, вот несколько терминов, которые вам следует знать.

1. Компрессор: Компрессор — это насос, обеспечивающий поток хладагента. Компрессор работает за счет увеличения давления и температуры испаренного хладагента. Существуют различные типы компрессоров для холодильного оборудования. Поршневые, ротационные и центробежные компрессоры являются наиболее распространенными среди холодильных установок.

2. Конденсатор: Конденсатор представляет собой набор спиральных труб. В домашнем холодильнике вы найдете компрессор на задней стороне прибора.Конденсатор охлаждает испарившийся хладагент, превращая его обратно в жидкость.

3. Испаритель: Испаритель является охлаждающим элементом холодильной системы. Он поглощает тепло от содержимого охлаждающего устройства. В бытовом холодильнике испаритель находится в морозильной камере.

4. Расширительный клапан: Это устройство регулирует поток жидкого хладагента. Расширительный клапан термостатический. Он реагирует на установленную вами температуру.

Цикл охлаждения

Хладагент течет из змеевика испарителя через компрессор. Этот поток повышает давление охлаждающей жидкости. Затем испарившийся хладагент поступает в конденсатор, где превращается в жидкость. Когда хладагент конденсируется в жидкость, он выделяет тепло. Это объясняет, почему конденсатор относительно горячий при прикосновении к нему.

Из конденсатора хладагент течет к расширительному клапану. Падение давления в расширительном клапане.От расширительного клапана хладагент поступает в испаритель. Жидкий хладагент забирает тепло из окружающей среды испарителя. Это тепло испаряет жидкий хладагент.

Испаренный хладагент возвращается в компрессор, где цикл продолжается.

Как работают разные компрессоры

1. Поршневой компрессор

Этот компрессор использует возвратно-поступательное движение поршня для сжатия испарившегося хладагента. Другое название поршневого компрессора — поршневой компрессор.Этот компрессор состоит из двигателя, коленчатого вала и нескольких поршней.

Двигатель вращает коленчатый вал, который затем толкает поршни.

При каждом обороте коленчатого вала совершаются действия: всасывание, сжатие и нагнетание. Все эти действия идут по порядку. В результате вытеснение газа прерывистое и вызывает вибрацию.

Поршневые компрессоры одностороннего действия — это компрессоры, в которых хладагент действует с одной стороны. В компрессорах двойного действия хладагент действует с двух сторон поршня.

Типы компрессоров одностороннего действия включают;

• Компрессоры открытого типа
• Обслуживаемые полугерметичные компрессоры
• Полугерметичные компрессоры с болтовым креплением
• Сварные герметичные компрессоры

Эти поршневые компрессоры бывают для низких, средних и высоких рабочих температур. Вы найдете поршневые компрессоры в бытовых холодильниках и морозильниках (сварные герметичные компрессоры). В коммерческих системах охлаждения и кондиционирования бывают полугерметичные и герметичные сварные компрессоры.

2. Пластинчато-роторный компрессор

Лопатка разделяет цилиндр на всасывающую и нагнетательную секции. Поршни вращаются для увеличения и уменьшения объемов секций. Непрерывное вращение обеспечивает всасывание, сжатие и выпуск газа.

Работа пластинчато-роторного компрессора включает пять действий. Эти действия: начало, всасывание, сжатие, нагнетание, затем конец. Каждое вращение коленчатого вала выполняет все эти пять действий.

Пластинчато-роторные компрессоры можно найти в бытовых холодильных установках и кондиционерах.Они также используются в тепловых насосах.

3. Винтовой компрессор

В этом компрессоре используются винтовые роторы для сжатия больших объемов хладагента. Сжатие включает двигатель, а также охватываемый и охватывающий роторы.

Двигатель вращает охватываемый ротор через коленчатый вал. Рабочий ротор перемещает охватывающий ротор, когда роторы сцепляются друг с другом.

Зацепляющиеся роторы выталкивают хладагент через всасывающий патрубок компрессора. Сжатый хладагент выходит через выпускное отверстие под более высоким давлением.

Винтовой компрессор конкурирует с большими поршневыми и маленькими центробежными компрессорами. Винтовые компрессоры можно найти в коммерческих и промышленных системах охлаждения и кондиционирования воздуха.

4. Центробежный компрессор

Другое название центробежного компрессора — турбо или радиальный компрессор. Эта машина сжимает хладагент кинетической энергией через вращающиеся колеса. При вращении крыльчатки они проталкивают хладагент через впускную лопатку.Чем выше частота вращения крыльчатки, тем выше давление.

Затем хладагент высокого давления проходит через диффузор. В диффузоре газовый объем хладагента увеличивается при уменьшении скорости. Центробежные компрессоры преобразуют кинетическую энергию высокоскоростного хладагента под низким давлением. В результате получается низкоскоростной газ под высоким давлением.

Центробежные компрессоры подходят для больших систем охлаждения. Центробежный компрессор является фаворитом среди коммерческих и промышленных холодильных систем.

Принцип действия различных компрессоров делает их пригодными для некоторых применений. Конструкция также может сделать компрессор непригодным для других целей. Такие атрибуты, как охлаждающая способность, цена, эффективность и надежность, являются ключевыми факторами, которые следует учитывать.

Компрессор занимает центральное место в холодильной технике, и вы должны знать и понимать, как он работает. В Compressors Unlimited у нас есть огромный запас модернизированных компрессоров для вашего коммерческого холодильного оборудования.

17 планов самодельных холодильников, которые можно легко сделать своими руками

Если вы относитесь к тому типу людей, которые любят мастерить и делать вещи самостоятельно, создание собственного холодильника своими руками может показаться амбициозным проектом, который вам понравится.

Для всех, кто хочет попробовать, мы заглянули в Интернет, чтобы узнать, что пробуют другие люди, и вот 17 лучших планов, которые мы нашли, как построить холодильник своими руками.

1. Портативный мини-холодильник «сделай сам»

Если вам нравится этот блоггер и вы любите пить холодную газировку на ходу, вы можете скопировать его дизайн для мини-холодильника «сделай сам», который идеально подходит для того, чтобы брать с собой в машину.Вы найдете список всех материалов, которые вам понадобятся, подробные схемы и четкие инструкции, которым нужно следовать при сборке, поэтому, если вы хотите построить собственный холодильник своими руками, этот план — отличное место для начала.

Проверьте детали плана

2. Как работает охлаждение

Для всех, кто хочет построить холодильник своими руками, но не знает, как он работает, это информативное видео на YouTube будет быть бесценным источником информации.Хотя он может не объяснять подробно, как его построить, он дает вам отличный обзор того, как работают холодильники, помогая вам понять основные концепции, прежде чем создавать свой собственный. По этой причине мы думаем, что он более чем заслуживает места в нашем списке и рекомендуется к просмотру всем, кто заинтересован в его создании самостоятельно.

3. Как сделать самодельный холодильник

Никто не сказал, что создание работающего самодельного холодильника — простая задача, но если вы задумаетесь, с правильным планом следовать, это далеко не невозможно.И для всех, кто хочет попробовать, это план, который предоставит вам всю информацию, необходимую для попытки реализовать проект. Вам нужно будет купить несколько единиц специализированного оборудования, но все подробности включены в план, поэтому, если вам интересно, почему бы не проверить это?

4. Холодильник DIY, который почти не потребляет энергии

Холодильники — это важные приборы, без которых большинству людей пришлось бы бороться, но проблема в том, что даже самые энергоэффективные, как правило, сжигают электричество, так как они должны быть оставил включенным все время.Однако самодельный холодильник, который представляет этот блог, имеет гораздо более высокую энергоэффективность, что означает, что он может сэкономить деньги и в то же время помочь защитить планету. И если это звучит слишком хорошо, чтобы быть правдой, прочтите это, чтобы увидеть, как они это сделали.

Проверьте детали плана

5. Сборка DIY Walk-In Cooler

YouTuber в этом видео не просто делает самодельный холодильник, он конструирует полноценный холодильная камера.Это может быть более масштабный проект, чем многие люди готовы попытаться, но если вы ищете что-то, чем вы будете заняты большую часть недели, этот видеоплан должен вас заинтересовать.

6. Как построить свой собственный холодильник

Многим людям нравится строить самодельную мебель и другие вещи для своих домов, потому что это позволяет им экономить деньги, но, возможно, не многие из них подумают о самостоятельном изготовлении холодильника. Однако с учетом того, что цены на холодильники постоянно растут, все больше и больше людей могут захотеть попробовать — и если вы один из них, возможно, стоит взглянуть на этот блог.Вы найдете простое пошаговое руководство, в котором объясняется, что делать (хотя мы также были бы признательны за несколько фотографий), и если вы готовы потратить время и усилия, скопируйте этот план. отличный способ сэкономить много денег.

Проверьте детали плана

7. Сделайте свой собственный компрессорный холодильник / морозильник Danfoss по дешевке

Возможно, вы не захотите делать полный холодильник с нуля, но если хотите Чтобы узнать, как преобразовать холодильник Данфосс в холодильник, работающий в автономном режиме, этот план покажет вам, что делать.Как объясняет YouTuber, он исследовал это в Интернете, но не смог найти никакой информации, поэтому просто пошел дальше и попробовал сам. Это видео — результат его экспериментов, и его необходимо просмотреть всем, кто хочет попробовать что-то подобное.

8. Холодильник своими руками, потребляющий 0,1 кВтч в день

Вот план, если вы не хотите строить холодильник с нуля, но хотели бы модифицировать старый, чтобы сделать его в десять раз более эффективным.Это интересная идея, потому что, если сделать холодильники такими эффективными так просто, почему производители не делают это за нас? Мы предоставим вам ответ на этот вопрос, но, возможно, этот план поможет вам принять решение.

Проверьте детали плана

9. Изготовление холодильника на 12 В

Если вы похожи на этот YouTuber, который часто отключается от сети, вам может понадобиться холодильник или кулер. который разряжается от батареи, и для всех, кто может иметь отношение к этой ситуации, это видео покажет вам умный способ что-то настроить.Это простой план, в котором используется изоляция из пенополистирола вместе с несколькими другими необходимыми элементами. Он не слишком усложняет ситуацию, поэтому, если вам понадобится что-то подобное, мы уверены, что вы оцените его идеи.

10. Создание собственного мини-холодильника

Для всех, кто любит создавать классные вещи — или, действительно, для тех, кому из практических соображений нужен относительно недорогой холодильник своими руками — вот отличный план для чтения. В нем показано, как сделать холодильник своими руками из пластины Пельтье, пенополистирола и некоторых других кусочков — и это тоже выглядит потрясающе.Вся необходимая информация размещена на сайте, и ее несложно воссоздать дома, поэтому, если вы хотите попробовать, почему бы не попробовать?

Проверьте детали плана

11. Как покрасить холодильник и украсть вид на 2000 долларов

Этот план не говорит вам, как построить холодильник, но он знает расскажут, как сделать макияж своими руками, чтобы он выглядел как модель высшего класса за 2000 долларов за небольшую часть стоимости.Нам нравится, как он выглядит в конце, и есть много возможностей адаптировать его к вашему вкусу, что делает этот план достойным внимания.

12. 6 простых обновлений, чтобы превратить ваш старый холодильник в умный

В наши дни практически все может быть «умным», от телевизоров до дверных звонков, и холодильники не исключение. Проблема в том, что умные приложения намного дороже, чем «глупые», если только вы не знаете, как их сделать своими руками. Если вы хотите сэкономить кучу денег, превратив свой глупый холодильник в умный, вот шесть хитростей, которые покажут вам, как это сделать, и позволят вам управлять своим холодильником со смартфона, не тратя тысячи долларов.

Проверьте детали плана

13. Создайте свой собственный холодильник

Это еще одно видео, которое мы хотели включить в наш список, потому что оно дает вам отличный обзор науки, лежащей в основе охлаждение. Как и в случае № 2, он не дает вам подробного плана по его созданию, но знание фактов, лежащих в основе его работы, поможет вам понять, что потребуется, если вы захотите попробовать построить свой собственный.

14. DIY Холодильник с солнцем и влажным полотенцем

Нам понравился этот план, потому что он основан на научных достижениях в области охлаждения и использует его для создания «холодильника», не требующего электричества! Это удивительный метод, и трудно поверить, что он работает, но с наукой не спорят, так почему бы не испытать его, чтобы убедиться в этом?

Проверьте детали плана

15. Прототип мини-холодильника Пельтье / TEC

В этом видео этот YouTuber показывает нам, как построить самодельный холодильник, используя пластину Пельтье.Одно можно сказать наверняка, когда дело доходит до DIY, и этот опыт — лучший учитель. Мы всегда должны учиться на своих ошибках, но также неплохо учиться на ошибках других, поэтому нам не нужно делать их самим — и если вы можете согласиться с этим мнением, посмотрите это видео, прежде чем начинать строить. .

16. Самодельный холодильник «горшок в горшке»

Это еще один гениальный план низко-технологичного холодильника, на этот раз сделанного из пары цветочных горшков.Он работает по тому же принципу, что и # 14, и способен охлаждать воздух внутри до 40 ° F, что примерно соответствует температуре магазинного холодильника. Нам нравятся подобные планы, которые делают удивительные вещи с наукой, и их очень легко воспроизвести дома.

17. Как сделать холодильник дома

Если вы готовы потратить деньги на комплектующие, вполне возможно построить домашний холодильник за небольшую часть стоимости. покупки в магазине.Если вы хотите попробовать, это видео дает вам всю необходимую информацию, рассказывая о том, что вам нужно купить, и о том, как все это соединить. Это очаровательные часы, которые легко скопировать дома, что делает их еще одним планом, который нам очень понравился.

Множество интригующих планов попыток

Как видите, есть много способов построить холодильник своими руками, от простых низкотехнологичных вариантов до более продвинутых моделей, которые могут соответствовать покупным в магазине машинам.

Мы надеемся, что вам понравилось читать и смотреть эти планы так же, как мы их для вас находили, и надеемся, что помогли вам найти вдохновение и попробовать создать один из них самостоятельно.

8 креативных способов снизить шум шумного компрессора холодильника

Кому-то это может показаться небольшой неприятностью, но я считаю, что шумный холодильник — одна из самых неприятных вещей. Обычно весь этот шум издает компрессор, поэтому я решил найти несколько креативных способов приглушить шум холодильника.

В этой статье я рассмотрю несколько творческих способов сделать ваш холодильник тише, а также несколько советов по устранению этой проблемы. В конце концов, стоит убедиться, что холодильник исправен, прежде чем пытаться сделать его звукоизоляцией.

Что шумит в вашем холодильнике?

Понятно, как сделать работу холодильника тише, так как это может сильно раздражать, когда вы просто пытаетесь расслабиться дома. Однако стоит попытаться определить источник шума , прежде чем пытаться скрыть его. В конце концов, этот шум может указывать на то, что что-то не работает или сломано.

В качестве аффилированного лица я могу получать часть продаж или другую компенсацию за ссылки на этой странице.

Тем не менее, холодильники в любом случае — штука шумная. Внутри них много чего происходит, чтобы они были холодными и изолированными, особенно если у вас есть комбинированный холодильник с морозильной камерой. Многие звуки, издаваемые холодильником, совершенно нормальны, поэтому очень полезно определить причину, прежде чем начать.

Компрессор — один из наиболее распространенных источников шума, поскольку он выполняет большую часть работы. Он содержит двигатель и насос и перемещает хладагент по всему холодильнику, а также выталкивает горячий воздух обратно в качестве отходов.

Обычно он издает жужжащие или жужжащие звуки, и это совершенно нормально. Если у вас есть более современный энергоэффективный холодильник, его компрессор рассчитан на длительную и низкую работу, поэтому не удивляйтесь, если он останется включенным довольно долго.

К другим распространенным источникам шума в холодильнике относятся:

• Льдогенератор (при наличии). Может издавать широкий спектр забавных, а иногда и тревожных звуков, включая бульканье, жужжание, щелчки и грохот.Это совершенно нормально, и это всего лишь лед, который делают.
• Поддон для сбора капель. Часто издает булькающие и шипящие звуки, а также капает и шипит. Опять же, это совершенно нормально и представляют собой просто звуки сливаемой изнутри воды.
• Холодильные стенки. Внутренние стенки холодильной камеры должны расширяться и сжиматься при изменении температуры. Это вызывает ряд щелчков, тресков, хлопков и скрипов, что является совершенно нормальным явлением.
• Компрессор. Сам компрессор может жужжать, шипеть и капать, что опять же совершенно нормально. Внутри системы протекают разные жидкости, которые будут издавать шум.

Вот еще одна точка зрения на источники шума, исходящие от холодильника:

Холодильник шумит — устранение неисправностей холодильника

На самом деле, единственные шумы, которыми вы должны быть обеспокоены, когда дело доходит до вашего холодильника, — это очень раздражающие звуки, но они часто сопровождаются другими предупреждающими сигналами.Фактически, один из самых тревожных признаков холодильника — это то, что он не шумит!

Тем не менее, я полностью понимаю, что эти шумы могут вас раздражать, потому что я, конечно же, их раздражаю. Шумный холодильник, как правило, не так уж и плох, если вы живете в большом доме, но он может очень раздражать, если вы живете в небольшом доме или квартире.

Как заглушить шумный холодильник

Прежде чем предпринимать какие-либо шаги по звукоизоляции холодильника, определенно стоит потратить некоторое время на то, чтобы прислушаться к звукам, которые он издает.Хотя вы, возможно, уже хорошо с ними знакомы, просто подтвердите, откуда они берутся, и что они примерно соответствуют тому, что я описал выше.

Если вы не уверены, что шум издает ваш холодильник, нормальный, то я, очевидно, порекомендовал бы обратиться к профессионалу, чтобы он посмотрел на него. Повышенный шум может быть признаком того, что детали изношены или сломаны, а это означает, что их (или весь холодильник), возможно, необходимо заменить.

Точно так же вам следует обратить внимание на то, что находится вокруг холодильника, так как это может повлиять на уровень шума, который он издает.Например, поверхность пола имеет значение, поскольку холодильник на кафельном полу, вероятно, будет производить меньше шума, чем холодильник на деревянном полу.

Однако наиболее вероятным источником шума будет компрессор. В оставшейся части этой статьи я рассмотрю способы борьбы с большинством шума, производимого холодильником, но сосредоточусь на компрессоре. Под этим я, по сути, имею в виду заднюю часть холодильника, так как это то, с чем вы будете работать.

Теперь, когда мы рассмотрели некоторые общие звуки холодильника, а также их источники, должно быть намного проще объяснить, как сделать их тише.Вот мои лучшие творческие способы сделать это.

1. Выровняйте ножки

Хотя это может ничего не сделать для компрессора, это также одна из самых простых проблем для решения, так что это хорошее место для начала. Холодильник, установленный на неровном полу или с меньшей плотностью, может издавать гораздо больше шума, чем обычно.

Большая часть этого шума будет в форме вибрации, поэтому поверхность пола имеет такое большое значение. Этим колебаниям гораздо труднее проходить через что-то вроде плитки, чем через дерево.Таким образом, стоит предпринять что-то с этой проблемой.

Первый шаг, который я бы сделал, — это проверить ножки холодильника. . Практически все холодильники имеют регулируемые ножки, что позволяет устанавливать их независимо. Это очень помогает при работе с неровными поверхностями и может решить вашу проблему практически мгновенно.

Аналогичным образом, со временем в результате вибрации и обычного использования эти ножки могут расшататься или сдвинуться с места. Так что, даже если вы правильно установили их при первой установке холодильника, стоит проверить их еще раз.

Самый простой способ сделать это — немного погреметь в холодильнике. Если он двигается, то вам нужно соответствующим образом отрегулировать ножки. Было бы полезно привлечь сюда кого-то еще, чтобы он мог трясти холодильник, пока вы наблюдаете за ногами, или наоборот.

Может показаться заманчивым достать здесь измеритель уровня, но я бы не стал беспокоиться. Стабильный и ровный — две разные вещи, и ваш холодильник может быть устойчивым, но шатким, если он стоит на шатком полу. Просто обратите внимание на ножки и помните, что в холодильнике не должно быть никаких колебаний.

2. Поставьте холодильник на коврик

Если вы пытались отрегулировать ножки, а ваш холодильник все еще вибрирует на полу, то лучше всего поставить его на коврик. Очевидно, это должно быть что-то более существенное, чем обычный коврик, но, к счастью, для этой цели доступны специальные продукты.

В мире звукоизоляции существует ряд продуктов, называемых звукопоглощающими матами, хотя они обычно предназначены для использования в салонах автомобилей, чтобы уменьшить шум двигателей.Однако это более или менее та проблема, которую мы здесь пытаемся решить!

Некоторые производители звукопоглощающих матов, такие как Hushmat или Dynamat (ссылки на Amazon) , производят изделия для домашнего использования. Они отличаются от продукции для автомобилей, потому что обычно не содержат теплоизоляции, поскольку в данной ситуации вам это не нужно.

Шумоглушитель Dynamat можно использовать для уменьшения шума холодильников.

Они советуют использовать их продукты с бытовой техникой, такой как холодильники и стиральные машины.Я обнаружил, что коврики очень полезны для этой работы, и я положил по одному под каждый прибор в моем доме.

Коврики сделаны из бутилкаучука, который представляет собой очень плотный материал с небольшой эластичностью. Благодаря этому он отлично поглощает звуковые волны и вибрации. Коврики обычно имеют толщину менее дюйма, но отлично справляются со своей задачей.

Вы также можете использовать такие продукты, как винил с массовой загрузкой, или звукоизолирующие коврики для автомобилей отлично справятся со своей задачей, если вы не можете достать бытовые предметы.Только не забудьте измерить размер вашего холодильника или пола под ним, а затем отрежьте коврик по размеру.

3. Звукоизоляция позади холодильника

Одна из самых больших проблем при попытке сделать компрессор холодильника тише — это то, что вы очень ограничены в своих возможностях. В задней части холодильника расположены компрессионные змеевики, через которые проходят жидкости, выделяя избыточную тепловую энергию.

Однако это также означает, что их нельзя скрыть. Это может привести к перегреву холодильника, что приведет к перегрузке и поломке компрессора.Очевидно, что сломанный холодильник не является целью этого упражнения, поэтому вам придется проявить более творческий подход к своим решениям.

Итак, вместо того, чтобы добавлять звукоизоляцию к задней части холодильника, прикрепите его к стене вместо . Если зазор между холодильником и стеной не будет слишком большим, это должно сделать почти то же самое. Тем не менее, некоторые звуки, вероятно, все равно ускользнут, потому что звуковые волны очень хорошо справляются с этим.

Для этого метода я бы рекомендовал использовать комбинацию звукоизоляции и решения для акустической обработки .Это потому, что вы хотите, чтобы как можно больше звука не выходило в стену и в воздух. Поэтому нужен комбинированный подход.

Большая часть шума, производимого компрессором, будет передаваться по воздуху, поэтому вы хотите покупать продукты, которые будут улавливать звуковые волны и предотвращать их отскакивание от стены. Что-то вроде обшивки из акустической пены подойдет, как и что-то вроде изоляции стен акустической полости Rockwool.

Точно так же, прикрепив лист винила с массовой загрузкой к стене за холодильником, вы предотвратите любой ударный шум, который может возникнуть.Винил с массовой загрузкой — это мягкая масса, поэтому он не пропускает вибрации, вызванные звуковыми волнами. Вместо этого он просто блокирует их.

• Отмерьте и отрежьте кусок МДФ или дерева того же размера, что и ваш холодильник, плюс еще несколько дюймов с каждой стороны.
• Прикрепите к нему лист винила с массовой загрузкой. Гвозди отлично справятся со своей задачей, как и клей. На всякий случай заклейте края акустическим герметиком.
• Покройте слоем акустической пены, но будьте осторожны, чтобы не испортить ее структуру клеем.Если отверстия заблокируются, это не очень хорошо улавливает звуковые волны.
• Прикрепите его к стене за холодильником, а затем верните на место. Надеюсь, вы заметили значительное снижение уровня воздушного шума!

Как я уже упоминал выше, из-за холодильника все равно будет слышен некоторый шум, но с этим мало что можно поделать. Однако создание этой звукоизоляционной плиты должно иметь значение, особенно когда вы переезжаете в другую комнату в доме.В идеале любые звуки должны быть слышны только рядом с холодильником.

4. Поставить холодильник в нишу

Один из лучших способов заблокировать шум, исходящий из задней части холодильника, — это переместить его в нишу. Это в основном означает, что звуковые волны задерживаются в меньшем пространстве и имеют меньше шансов отскакивать от комнаты.

Это также дает вам прекрасную возможность сделать звукоизоляцию не только позади холодильника, но и по бокам. Вы не так ограничены в прикреплении вещей к бокам холодильника, но я бы все же сосредоточился на звукоизоляции алькова.Более того, это упростит доступ к холодильнику, если что-нибудь сломается.

Снова сделайте звукоизоляционную доску, как указанная выше, но сделайте еще две такие же по размеру, как и стороны. Я бы порекомендовал оставить зазор от 1 до 2 дюймов вокруг всего холодильника, так как это позволит воздуху циркулировать, а это значит, что вероятность его перегрева меньше.

Однако я бы также рекомендовал уделить внимание вашему холодильнику в течение дня или около того после его установки на новом месте. Одно из обычных преимуществ звукоизоляции здесь на самом деле является большой проблемой: звукоизоляция, как правило, также улучшает теплоизоляцию.

Как я уже говорил выше, холодильнику необходимо, чтобы воздух обтекал его змеевики, чтобы охладить их. А холодильник, окруженный звукоизоляцией или пенопластом, будет труднее терять энергию отработанного тепла, что может увеличить вероятность его выхода из строя.

Но так будет не всегда, и если вы все сделали правильно, у вас не должно возникнуть проблем. Однако следите за ним, и если внутри становится слишком холодно или вы чувствуете много тепла вокруг него, оторвите его от стены.Это признаки того, что вам, возможно, придется вернуться к чертежной доске с вашими решениями по звукоизоляции.

5. Постройте стеллаж вокруг холодильника

Конечно, далеко не всем повезло иметь на кухне запасной альков. Доступны и другие решения, например, установка стеллажа вокруг холодильника. Очевидно, для этого все еще потребуется место, а также некоторые знания, связанные с самоделкой.

Цель создания блока вокруг холодильника в основном состоит в том, чтобы просто добавить больше массы в область, чтобы попытаться поглотить и заблокировать больше шума.Это решение может быть удивительно эффективным, если все сделано правильно.

Я не буду вдаваться в подробности о том, как построить стеллаж, потому что это в основном будет зависеть от имеющегося у вас места. Однако вы можете посмотреть видео ниже.

Как построить шкаф / корпус холодильника | Экстремальный ремонт кухни | Сделай сам

Ключ в том, чтобы звукоизолировать пространство вокруг холодильника точно так же, как я предлагал выше, но при этом оставить вокруг него некоторое пространство для правильного воздушного потока.По сути, все, что вам нужно сделать, это построить нишу, в которой можно будет разместить звукоизоляцию и хранить в ней холодильник.

Тем не менее, еще одним преимуществом создания подобного юнита является то, что вы можете заполнять шкафы вещами, что просто добавляет больше массы конструкции. По этой причине лучше всего подходят тяжелые и плотные предметы.

Тем не менее, я бы избегал таких вещей, как кастрюли, сковороды и тарелки, потому что все эти предметы будут дребезжать, если ваш холодильник заставит шкафы вибрировать. Это не поможет решить проблему, а только усугубит ее!

6.Очистите конденсатор и вентилятор

Еще один стоящий способ сделать конденсатор тише — это попробовать его очистить, так как он может быть старым или грязным. Подобные вещи могут иметь большое значение, когда вы имеете дело с достаточно хрупкой структурой.

Однако я бы не рекомендовал разбирать холодильник, если вы не уверены, что понимаете, что происходит. Механика внутри холодильника довольно сложна, и вы можете испортить что-то важное.

Точно так же открытие задней части холодильника может привести к аннулированию гарантии на него, но тогда будет справедливо предположить, что холодильник, все еще находящийся на гарантии, не должен быть настолько грязным.Перед тем, как приступить к работе, обратитесь к руководству пользователя, чтобы получить дополнительную информацию, поскольку они могут даже предоставить услуги для такого рода вещей.

Вот короткое, но полезное видео по очистке змеевиков компрессора .

Как очистить змеевик конденсатора на холодильнике

Вот основные шаги по очистке вентилятора конденсатора :

1. Сначала выключите холодильник и отсоедините его от сети.
2. Снимите заднюю панель доступа, которую нужно просто прикрутить.
3. Перед очисткой вентилятора проверьте, нет ли в области мусора или рыхлого материала. Это может быть причиной любого шума, и его легко устранить.
4. Пропустите пылесосом вентилятор и прилегающую территорию. Если он у вас есть, я бы порекомендовал использовать ручной пылесос, так как он менее эффективен.
5. Убедитесь, что лопасть вентилятора не повреждена, так как это может привести к ее неправильному вращению. Вы можете купить их довольно дешево в Интернете, и их несложно заменить.
6. Если кажется, что все в порядке, протрите участок салфеткой из микрофибры.Это должно помочь собрать остатки рыхлого материала в этом месте.
7. Установите съемную панель на место и снова включите холодильник.

Если вы обнаружите, что вентилятор конденсатора изношен, скорее всего, остальная часть конденсатора также изношена. Фактически, его износ — частая причина, по которой он становится громче, поэтому вам может быть лучше заменить весь блок. Опять же, для этого, возможно, стоит обратиться к профессионалу.

Единственная проблема заключается в том, что конденсаторы могут быть дорогостоящей частью для покупки и даже могут сделать все упражнение нежизнеспособным.В конце концов, зачем вам покупать деталь для старого холодильника, которая стоит почти столько же, как и весь новый холодильник? В этом случае я бы рекомендовал просто выполнить обновление.

Тем не менее, вы обычно можете купить сторонние версии, которые подходят для большинства устройств, но их установка может снова привести к аннулированию гарантии. Они намного дешевле и доступны в Интернете менее чем за 100 долларов.

В любом случае, если вы чувствуете себя достаточно уверенно, то определенно стоит порыться в холодильнике, чтобы посмотреть, сможете ли вы решить какие-либо проблемы с помощью легкой чистки.Хотя это может быть не самой большой причиной шума из вашего холодильника, это одна из самых простых проблем, которую можно решить.

7. Добавить звукоизоляционные материалы внутрь

На самом деле, я бы сохранил это как последнюю попытку сделать холодильник тише. Это главным образом потому, что я не думаю, что класть что-нибудь в холодильник — это блестящая идея, как из соображений экономии места, так и из соображений гигиены. Кроме того, большая часть шума будет исходить от задней части, поэтому добавление звукоизоляции внутри может не решить проблему.

Если вы чувствуете, что большинство раздражающих шумов исходит изнутри холодильника, непременно попробуйте звукоизолировать его. Вы даже можете обнаружить, что это на самом деле самое полезное из того, что вы могли сделать.

Продукт, который я выбрал здесь, это винил с массовой загрузкой снова. Это не только из-за плотности и веса, которые он добавляет, но и потому, что он на самом деле довольно тонкий, учитывая его вес. Однако, прежде чем добавлять что-либо в холодильник, выключите его и дайте ему разморозиться.Вам нужна сухая чистая поверхность без каких-либо препятствий.

• Очистите холодильник изнутри и снимите все полки (и продукты).
• Отмерьте и отрежьте 5 кусков винила с массовой загрузкой по размеру спинки, боков, верха и низа. Не забывайте о пространстве, которое потребуется, так как материал толщиной в четверть дюйма займет здесь более дюйма.
• Прикрепите виниловую пластину к стенкам холодильника с помощью клея. Обязательно оставьте отверстия для поддона и канавки для полок, а также все остальное, что должно быть в холодильнике.
• Замени все и снова включи холодильник. Винил, загруженный массой, может повлиять на температуру холодильника, поэтому следите за ней с помощью термометра и вносите необходимые изменения.

Если вы все же решите выбрать этот вариант, я, вероятно, порекомендую объединить его с несколькими другими, просто потому, что большая часть шума будет исходить от задней части холодильника. Даже если вы просто прикрепите немного винила с массовой загрузкой к стене позади, это должно иметь большее значение.

8.Купите новый тихий или менее шумный холодильник

По мере того, как вы пытаетесь сделать ваш холодильник тише, вы можете обнаружить, что в этом нет особого смысла. Некоторые холодильники, особенно старые, просто громкие. Это особенно верно, если детали изнашиваются, и многие из них не подлежат замене с финансовой точки зрения.

Если вы все же ищете новый холодильник, обратите внимание на некоторые факторы, которые влияют на уровень шума. К ним относятся:

• Его энергоэффективность.В энергоэффективных холодильниках есть компрессоры, которые работают долго и медленно, но зачастую все равно тише, чем старые холодильники. Однако, если этот шум сводит вас с ума, избегайте энергоэффективных.
• Есть вентилятор? В некоторых компактных холодильниках, а также в некоторых холодильниках обычного размера на самом деле нет вентиляторов как части охлаждающего механизма. Когда вы смотрите, эта информация может оказаться недоступной, но холодильник без вентилятора, как правило, производит меньше шума.
• Возраст холодильника.Если вы хотите обновить, то, вероятно, вам нужно будет купить новый, но этот совет применим и к бывшим в употреблении. Чем новее холодильник, тем он эффективнее (и тише).
• Пользовательские оценки. Вы не первый человек, которому не нравятся шумные холодильники, и вполне вероятно, что некоторые люди расскажут об этом в своем обзоре. Обратите внимание, большинство рецензентов твердо придерживаются мнения по этому поводу.

Последние мысли

Нет двух вариантов: холодильники — это шумные вещи.Однако, как видите, есть кое-что, что можно попробовать сделать тише. Как всегда, я рекомендую попробовать несколько, чтобы вы могли подойти к проблеме со всех сторон. Надеюсь, это поможет вам немного расслабиться дома!

Как установить компрессор холодильника

Ваше молоко внезапно портится намного быстрее, чем раньше? Еда в холодильнике портится, хотя этого точно не должно быть? Ваш холодильник кажется не таким крутым, как когда-то? Если ваш холодильник перестает выполнять свою основную функцию, вы можете подумать, что пришло время полностью заменить его.Однако изначально нет необходимости делать этот шаг. Начните с замены компрессора холодильника. Потому что, когда холодильник перестает охлаждаться так, как должен, почти всегда проблема в компрессоре. Это доступный ремонт, который обойдется вам намного дешевле, чем цена нового холодильника.

Предупреждающие знаки

Есть несколько предупреждающих знаков, которые сообщат вам, когда компрессор холодильника начнет выходить из строя. Часто компрессор перестает шуметь, когда начинает выходить из строя.Ваш холодильник, вероятно, издает постоянный тихий гул. Вы привыкли это слышать, но как только перестаете это слышать, вы замечаете. Если звук вашего холодильника вообще изменился, это означает, что компрессор начал выходить из строя.

Удаление старого компрессора

Перед установкой нового компрессора необходимо удалить неисправный. Прежде чем что-либо делать, отключите холодильник. Теперь вы можете приступить к работе.

Шаг 1 — Опорожнение холодильника

Очистите холодильник.Достаньте все из холодильника и разложите в холодильниках с пакетами со льдом. Ваш холодильник вообще не будет охлаждаться, пока он выключен. Вы хотите сэкономить как можно больше еды за это время.

Шаг 2 — Перемещение устройства

Вытяните холодильник. Вы должны получить доступ к задней части холодильника, чтобы работать с компрессором. Обратитесь за помощью, если вам это нужно, и отодвиньте холодильник от стены. У вас должно быть достаточно места не только для доступа к холодильнику, но и для работы, поэтому убедитесь, что вы выдвинули прибор достаточно далеко, чтобы там осталось немного места для движения.

Шаг 3 — Снимите защитную пластину

Снимите ограждение. За холодильником есть защитная пластина, на которой находится внутренний механизм. Снимите это и отложите в сторону, чтобы вы могли увидеть, что там происходит. Вы можете подождать около 20 минут, чтобы холодильник остыл. Там много горячего металла, с которым может быть сложно работать, поэтому стоит немного подождать.

Этап 4 — Снимите компрессор

Найдите и снимите компрессор.Компрессор обычно расположен в нижней части холодильника и может иметь собственную крышку. Для снятия этой пластины может потребоваться торцевой гаечный ключ, который, вероятно, закреплен гайками. А теперь остановись. Вы же не хотите просто выдергивать провода и выдергивать старый компрессор. Если вы это сделаете, вы будете стоять со своим новым компрессором в руке и гадать, как, черт возьми, его снова подключить.

Шаг 5 — Фотография

Сделайте снимки. Сделайте несколько снимков вашего компрессора в том виде, в каком он сидит.Сфотографируйте все соединения, где провода встречаются с компрессором. Работайте медленно и отсоединяйте эти провода по одному. Прекратите фотографировать после каждого отсоединения провода. Теперь, когда вы собираетесь установить новый компрессор, у вас будут изображения в качестве наглядного пособия. Некоторые провода будут закреплены зажимами. Их нужно только сжать, чтобы стянуть провода с компрессора. Остальные, возможно, придется удалить кусачками.

Установите новый компрессор

После того, как старый компрессор будет удален, отложите его в стороне, где вы не сможете спутать его с новым компрессором.Теперь вы готовы ко второму этапу: установке.

Шаг 1 — Повторное соединение

Присоедините провода. Установите новый компрессор на место и, при необходимости, удерживайте его на месте, пока аккуратно подсоедините провода. При необходимости вы можете использовать свои фотографии для справки.

Шаг 2 — Добавьте хладагент

Добавьте хладагент. Холодильнику нужен хладагент, чтобы он оставался прохладным. Добавление хладагента — это отдельная процедура. Вы найдете инструкции по добавлению его в хладагент, который вы покупаете, и в информации производителя о вашем холодильнике.Вам также необходимо обратиться к информации производителя, чтобы определить, какой именно хладагент вам нужен для вашего холодильника. Если у вас больше нет документов, не беспокойтесь. Вы можете найти всю эту информацию в Интернете.

Шаг 3 — Подключите

Подключите клапаны. Если вы отключили клапаны при снятии компрессора, вам не нужно подключать их к новому компрессору.

Шаг 4 — Тест

Проверка. Теперь, когда вы установили компрессор, пришло время его протестировать.Установите на место защитную панель на задней части холодильника и подключите ее снова. Подождите несколько минут и прислушайтесь. Вы слышите шум работающего компрессора? Откройте холодильник. Кажется, становится прохладнее? Подождите от 30 минут до часа, чтобы убедиться, что новый компрессор работает, прежде чем переставить холодильник обратно к стене.

Часто проблемы с охлаждением можно решить с помощью этого относительно простого самостоятельного ремонта. это намного дешевле, чем покупка нового холодильника, и как только вы сделаете это один раз, вы поймете, что вы мастер по обустройству дома.
