Как сделать станок деревообрабатывающий: Деревообрабатывающие станки своими руками | Строительный портал

Содержание

Деревообрабатывающие станки своими руками | Строительный портал

Деревообрабатывающий станок используется не только в столярных или промышленных мастерских. Применяя данное устройство в хозяйстве есть возможность самостоятельно изготовить любой предмет фурнитуры и даже построить дом. О том как изготовить деревообрабатывающие станки своими руками рассмотрим далее.

Оглавление:

  1. Устройство деревообрабатывающего станка
  2. Преимущества и сфера использования деревообрабатывающих станков
  3. Основные виды деревообрабатывающих станков
  4. Самодельные деревообрабатывающие станки — инструкция по изготовлению
  5. Упрощенный вариант изготовления деревообрабатывающего станка

Устройство деревообрабатывающего станка

Каждый деревообрабатывающий станок состоит из основных и дополнительных частей. В качестве основных частей выступает:

  • рабочая плита,
  • станина,
  • устройство вала,
  • один из вариантов режущего инструмента,
  • механизм, отвечающий за передачу движения.

Дополнительные элементы деревообрабатывающего станка:

  • участки с ограждением опасного места,
  • точка, отвечающая за подачу деревянного материала,
  • приспособление для запуска станка,
  • устройство для смазки.

В качестве станины используется тяжеловесное сооружение, выполненное из чугуна или из цельного стального сплава. Все конструктивные части станка устанавливают на станину. Она отвечает за их месторасположение и за устойчивость устройства. В большинстве случаев установка станины производится на железобетонный фундамент.

Основной функцией рабочего стола является фиксация всех рабочих элементов. Его изготавливают из предварительно отшлифованного чугуна. Есть два варианта стола: подвижный и неподвижный.

Чтобы прикрепить режущий инструмент к станку используется устройство рабочего вала. Есть несколько разновидностей данного устройства, которые различаются типом режущего инструмента, прикрепленного к нему. Выделяют:

  • пильный,
  • ножевой,
  • шпиндельный рабочий вал.

Он всегда изготавливается из точенной стали, характеризуется прочностью, сбалансированностью и наличием места, на котором крепится режущий инструмент.

В качестве режущего инструмента выступают различные детали. Они различаются конструктивными и функциональными особенностями, а также формой и размерами.

Для их изготовления используется высококачественная углеродная сталь. Рассмотрим некоторые виды режущих инструментов для деревообрабатывающего станка:

  • устройство в виде круглого диска применяется на станках круглопильного типа;
  • инструмент в форме пильной ленты применяют на ленточнопильных станках;
  • ножи плоского и фасонного типа используют на фрезерных, строгальных или шипорезных конструкциях;
  • на сверлильных деревообрабатывающих станках пользуются сверлами;
  • долбежную цепь применяют на цепнодолбежных устройствах;
  • для ферезерных и шипорезных станков отличным вариантом станет использование крючков, прорезных дисков и фрез;
  • на деревообрабатывающих станках циклевального типа используют циклевальные ножи;
  • для шлифовальных станков используется рулонная шкурка.

Деревообрабатывающие станки фото:

Преимущества и сфера использования деревообрабатывающих станков

Деревообрабатывающие станки имеют большое количество преимуществ перед ручными инструментами по обработке деревянных поверхностей. Во-первых, скорость работы деревообрабатывающего станка намного выше, поэтому используя данный аппарат существенно экономится время на обработку одной детали.

Универсальный деревообрабатывающий станок способен обрабатывать различные детали, и производит несколько видов работы, например, шлифовку, фрезеровку и сверление.

При соблюдении всех технологий изготовления деревообрабатывающего станка, такое устройство способно прослужит его владельцу не один десяток лет.

Современные деревообрабатывающие станки с ЧПУ имеют усовершенствованные функции работы, в процессе выполнения которых, человек работающий на станке, практически не перетруждается. Достаточно произвести запуск, предварительно записанной программы и установить деталь. С такими темпами, количество деталей увеличивается, а время на их обработку — уменьшается. Такие станки способны работать круглосуточно и непрерывно.

Если рассматривать деревообрабатывающие станки бытового назначения, то среди них также выделяют много достоинств:

1. Такие станки оснащены двигателем со средней мощностью в 2,2 кВт, такая мощность позволяет выполнять работу быстро и не перегружаясь.

2. Такие станки обладают хорошим качеством обрабатываемой продукции.

3. Они не требуют больших затрат по обслуживанию и эксплуатации.

4. Возможность установки дополнительных приставок, позволяет увеличить количество функций бытового деревообрабатывающего станка.

5. Основными функциями такого станка является распиливание, шлифование, фрезеровка и сверление дерева.

6. Большое количество функций и универсальность такого оборудования позволяет работать с различными видами дерева, при этом выполняя разнообразные операции.

7. Если рассматривать о деревообрабатывающих станках отзывы, то для частного или домашнего использования отличным вариантом станет покупка или самостоятельное изготовление бытового станка.

Сфера использования деревообрабатывающих станков достаточно широкая, из-за их многофункциональности. Они применяются как в частной, так и в промышленной деревообработке.

С помощью деревообрабатывающих станков изготавливают полуфабличные элементы или заготовки, такие как доски, бруски, шпон, стружка. Также на них изготавливают детали к деревянным изделиям или целые деревянные конструкции, например: паркет, лижи, мебель, детали музыкальных инструментов и т.д.

Все задачи, которые связаны с обработкой дерева с легкостью решает деревообрабатывающий станок. Это устройство осуществляет не только распиливание и сверление дерева, но и его шлифовку и даже резьбу, на изготовление которой вручную требуется в десятки раз больше времени.

Основные виды деревообрабатывающих станков

В соотношении с технологическим принципом обработки дерева деревообрабатывающие станки разделяют на:

  • универсальные,
  • специализированные,
  • узкого производства.

Станки универсального назначения отличаются широкой популярностью из-за их многофункциональности. Их используют на разнообразных как производственных, так и индивидуальных предприятиях. Особенность такого станка состоит в том, что на нем возможно выполнять практически все виды обработки дерева. Но в то же время, качество выполненной работы будет немного ниже, чем, например, у специализированного станка.

Специализированные деревообрабатывающие станки способны выполнять только одну функцию, при этом способны перенастраиваться и используются в разных отраслях.

Использование специальных станков сводится к изготовлению определенных деталей, другие операции на таком станке выполнить невозможно.

Специализированные станки бывают:

  • фрезерного типа,
  • круглопильного типа,
  • ленточнопильного типа,
  • продольно-фрезерного типа,
  • сверлильного типа,
  • шипорезного типа,
  • сверлильно-фрезерного типа,
  • токарного типа,
  • долбежного типа,
  • шлифовального типа.

Одним из главных видов обработки дерева являются фрезерные станки, которые выполняют функции:

  • фрезерования деталей в различных направлениях,
  • фасонного производства деталей,
  • вырезки неординарных элементов,
  • изготовления пазов.

Фрезерные деревообрабатывающие станки разделяют на:

  • устройства простого типа, которые бывают одно- и двухшпиндельными;
  • станки копировальные — занимаются изготовлением небольших деталей, на основе применения сложных технологий;
  • карусельные станки выполняют обработку плоского и фигурного типа.

Также выделяют деревообрабатывающие станки настольного типа, которые в свою очередь разделяются на:

  • станки вертикального типа,
  • горизонтального типа,
  • продольного типа,
  • узкоспециализированного типа.

Станки токарные — работают с разными видами дерева от мягких до твердых пород. Они оснащены копировальным устройством, изготавливающим однотипные детали. Сфера использования не ограничивается художественными мастерскими. Токарные станки изготавливают детали разнообразных форм: конических, цилиндрических.

Токарные станки разделяют на:

  • центровые — в них подается инструмент механизированно или вручную, которые поддается резке, предназначены для изготовления однотипных деталей;
  • лоботокарные — изготавливают модельные детали;
  • круглопалочные — производят изделия, в которых диаметр изменяется по длине детали.

Деревообрабатывающие станки круглопильного типа выполняют продольное, угловое и поперечное распиливание. Бывают ручными и механизированными.

Реймусовые станки строгают доски под плоским уклоном. Бывают:

  • односторонними,
  • двухсторонними,
  • многоножевыми.

Для определения вида или типа деревообрабатывающего станка существуют специальные обозначения. Первая одна или две буквы обозначают тип по принципу работы, а следующие — технологические свойства станка. Чтобы узнать количество рабочих элементов на узле между этими буквами существуют цифры.

В соотношении с точностью выполнения обработки детали, выделяют деревообрабатывающие станки:

  • первого класса (О) — обозначающие очень высокую точность обработки;
  • второго класса (П) — точность составляет одиннадцать или двенадцать квалитетам;
  • третьего класса (С) — с точностью тринадцать пятнадцать квалитетам;
  • четвертого класса (Н) — с пониженной точностью.

Самодельные деревообрабатывающие станки — инструкция по изготовлению

Для изготовления универсального деревообрабатывающего станка понадобится наличие:

  • электродвигателя,
  • вала,
  • патрона для сверл,
  • станины, которая регулируется по высоте.

Это приспособление с легкостью заточит, отшлифует и разрежет деревянные детали.

Выбирая двигатель обратите внимание на такие параметры:

  • синхронность,
  • мощность в интервале от 0,6 до 1,5 кВт,
  • средняя скорость вращения вала за минуту 2500 оборотов.

Вал должен иметь приспособление для крепления патрона под сверла. Если оно отсутствует требуется подточить конечную часть вала с помощью напильника. Диаметр крепления должен быть чуть больше диаметра патрона. Затем включите двигатель и подточите патрон, таким образом, чтобы он закрепился на вале. С помощью надфиля и притирочной пасты подгоните патрон под размер вала. При отсутствии такой пасты, следует потереть наждачную бумагу и ее абразив развести маслом.

В центральной части вала следует просверлить отверстие и нарезать резьбу M5 M6, чтобы уберечься от случайного сползания патрона следует произвести его фиксацию при помощи потайной головки.

Стандартное расположение станка позволяет располагать деревянную деталь в разных положениях по отношению к станку.

Чертежи деревообрабатывающего станка:

Крепление стола к раме производится при помощи двух болтов, а крепление планок — с помощью фиксирующих скоб.

Для сооружения рамы понадобится шесть металлических уголков, сечение которых составляет 2,5х2,5 см, и один уголок с сечением 4х4 см. Их длина составляет 30 см. Для соединения примените сварочный аппарат. Следите за качеством сварочных швов, так как станок в процессе работы постоянно вибрирует.

Для изготовления столешницы возможно использование пластика, металла, доски или фанеры.

Чтобы установить детали на пространстве стола потребуется изготовление планки и скобы. Чтобы устанавливать в отверстие патрона шкиву, фрезу или пилу, следует дополнительно изготовить втулки переходного характера и оправки.

Упрощенный вариант изготовления деревообрабатывающего станка

Изготовление деревообрабатывающего станка необходимо начинать с его функционального предназначения, чем меньше функций выполняет устройство, тем его легче соорудить.

Чтобы изготовить станину, возьмите металлический уголок или трубу. Сварите крепкий каркас, а затем усильте его при помощи дополнительных уголков, для снижения уровня вибрации конструкции.

Лучше установить станину в определенное место и забетонировать ее в пол.

Следующий этап сооружение или покупка деревообрабатывающего вала, который имеет ширину 30 см, который способен разместить сразу несколько ножей.

Для сооружения стола используйте прочную и ровную сталь, толщиной около 1 см. Чтобы отрегулировать толщину строгания сделайте раскладной стол, состоящий из двух отдельных частей. Таким образом, высота одной части будет регулироваться. При этом вторая часть требует жесткой фиксации.

В качестве двигателя возьмите устройство мощностью от 2 до 5 кВт, со скоростью вращения от 2000 до 3000 оборотов в минуту. Если скорость будет меньше, это скажется на качестве работы станка.

На раму установите двигатель. Натяните ремни и сделайте двигающийся уголок, который поможет регулировать длину распиливания детали. Установите еще один уголок, который будет выравнивать положение заготовки по отношению к режущему инструменту.



Деревообрабатывающие станки своими руками: чертежи, видео

Содержание статьи:

При наличии деревообрабатывающих станков мастер может выполнить ряд необходимых работ по обустройству дома. Однако не всегда есть возможность приобрести заводские модели. В качестве альтернативы можно рассмотреть вариант изготовления их своими руками.

Основные операции деревообработки

Универсальный деревообрабатывающий станок

Сначала необходимо определиться с видами деревообрабатывающих станков. Их конструкция и функциональные особенности зависят от типа проводимых операций.

Помимо необходимых ручных электрических инструментов для обработки древесины потребуется сделать дополнительное техническое оборудование. На первом этапе составляется перечень выполняемых работ. В домашних условиях он может быть ограничен элементарной порезкой и небольшой обработкой деревянных поверхностей. Если же планируется небольшое производство — необходимо расширить перечень операций.

Виды работ, которые можно сделать своими руками в мастерской с помощью специального оборудования:

  • обрезка. Осуществляется для формирования первичной формы детали или при заготовке дров. Во втором случае вместо традиционной бензопилы можно использовать пилорамы;
  • фрезеровка и шлифование. С их помощью происходит обработка поверхности для достижения гладкой формы, а также удаление заусенец и возможных дефектов древесины;
  • токарные работы. Один из самых сложных типов операции. Помимо специфического оборудования потребуется специальный ручной инструмент и практические навыки.

Это оптимальный перечень выполняемых операций. Он может быть дополнен другими типами работ.

Для качественной обработки древесины необходимо предусмотреть наличие инструментов для покраски или покрытия лаком. Они позволят увеличить срок эксплуатация детали, сохранят ее первоначальный внешний вид.

Проектирование конструкции деревообрабатывающих станков

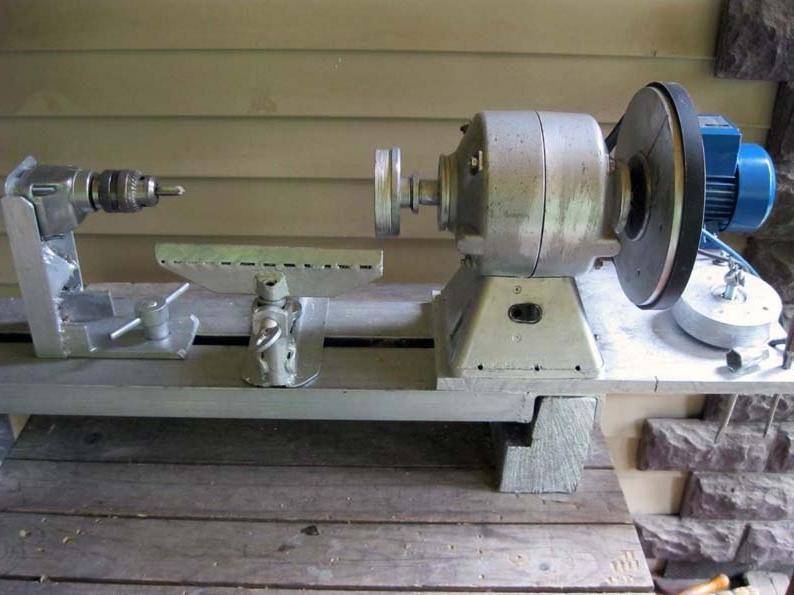

Пример схемы самодельного токарного станка по дереву

Самым сложным этапом является профессиональное создание чертежей для изготовления деревообрабатывающего станка своими руками. Во время выполнения этой работы необходимо учитывать будущие характеристики оборудования, а также наличие комплектующих для него.

Существуют определенные правила по разработке технической документации. Они заключаются в определении первоначальных условий, согласно которым составляется схема оборудования. Практически все деревообрабатывающие станки, которые можно сделать своими руками, состоят из следующих элементов:

  • корпус (опорный стол, станина). На нем устанавливается все необходимое оборудование: силовая установка, блок обработки дерева, устройство для изменения текущих параметров;
  • обрабатывающий блок. Его конфигурация и конструкция зависят от типа работ. Для резки дерева дома применяют дисковые или ленточные пилы. Тонкая обработка осуществляется с помощью лобзикового станка;
  • устройство управления. С его помощью осуществляется изменение режима работы — частота вращения детали или механического воздействия на ее поверхность.

В качестве дополнительных компонентов при изготовлении самодельного деревообрабатывающего оборудования своими руками зачастую используют различные типы подсветок, измерительные инструменты. Они могут быть неотъемлемой частью конструкции.

Специалисты рекомендуют использовать комплексный подход во время проектирования. Изучаются чертежи заводских и самодельных моделей, выбирается подходящий вариант для мастерской.

Выбор комплектующих для деревообрабатывающих станков

» width=»300″ height=»225″ /> Пилорама из бензопилы

На фактические характеристики будущего оборудования влияет качество комплектующих. Одной из проблем при изготовлении деревообрабатывающего станка своими руками является выбор деталей.

Специалисты рекомендуют применять как можно больше заводских комплектующих. В первую очередь это относится к блокам обработки. Так, при изготовлении пилорамы для дома в качестве основы можно взять бензопилу. Это же относится к шлифовальному и фрезерному оборудованию. Детали для обработки изготавливается из инструментальной стали. Она характеризуется повышенной твердостью и прочностью. Поэтому сделать самостоятельно фрезу или валик с режущей кромкой будет проблематично.

Параметры выбора комплектующих:

  • соответствие характеристик расчетным данным. Это относится к геометрическим размерам, материалу изготовления;
  • возможность самостоятельной обработки;
  • продолжительный срок эксплуатации.

После учета всех вышеописанных факторов можно приступать к проектированию и изготовлению деревообрабатывающего станка своими руками. Также необходимо позаботиться о мерах безопасности во время работы. В конструкции должны быть предусмотрены защитные панели, отсутствие вероятности прямого контакта с движущимися частями.

Чертежи и для сборки своими руками

видео как сделать конструкцию, рекомендации

Использование деревообрабатывающего станка распространяется далеко за пределы строго промышленной сферы или столярных мастерских. Довольно часто можно встретить подобные станки в хозяйстве обычного человека, который с его помощью может изготовить любой предмет мебели или целый дом, если конечно у данного человека есть все необходимые навыки. Приобретать в специализированных магазинах деревообрабатывающие станки довольно накладно, поэтому все чаще люди прибегают к самостоятельному изготовлению, основываясь на информации и чертежах, которые представлены в интернете.

Однако, прежде чем приступать к описанию работ, необходимых при изготовлении станка в домашних условиях, нужно разобраться в специфике данного устройства, а также некоторых нюансах, которые могут быть полезными в дальнейшем.

Основные сведения

Устройство деревообрабатывающего станка включает в себя несколько основных рабочих зон, а также дополнительных элементов. К числу основных относятся:

  • станина;
  • рабочая плита;
  • валовый механизм;
  • режущие инструменты;
  • двигатель, передающий движение на другие компоненты устройства.
Дополнительные части станка

включают в себя

  • области с ограждением потенциально опасного места;
  • смазывающее устройство;
  • агрегат, запускающий станок;
  • точка, которая отвечает за подачу древесины.

Для изготовления станины используют, как правило, цельный сплав, либо другой массивный материал. Это неудивительно, ведь все остальные составляющие деревообрабатывающего станка располагаются на ней. Как правило, станина должна быть установлена на устойчивую поверхность из железобетона.

Рабочий стол в деревообрабатывающем станке отвечают за фиксацию всех рабочих компонентов Выполнен он из чугуна, который предварительно шлифуется. Конструкции рабочих столов могут быть разными, подвижного типа и нет.

Режущий элемент станка крепится к нему при помощи валового механизма. В зависимости от типа режущего элемента, валовый механизм может быть нескольких видов: ножевым, пильным и шпиндельного типа.

Что касается касается режущих элементов то они всегда изготавливается из высококачественной углеродной стали. Кроме того, данные элементы могут быть самых различных видов:

  1. Круглопильные станки имеют в своей конструкции режущее устройство в форме круглого диска.
  2. Пильная лента используется в ленточнопильных деревообрабатывающих станках.
  3. Во фрезерных и шипорезных станках используются плоские ножи.
  4. Сверла используются, соответственно, на сверлильных установках.
  5. Долбежные цепи.
  6. Во фрезерных и шипорезных станках, помимо плоских ножей, используются крючки, фрезы и прорезные диски.
  7. Циклевальные ножи на соответствующих станках.
  8. Рулонная шкурка используется на шлифовальных установках.
Видео
Подручные материалы

Прежде чем приступать к изготовлению деревообрабатывающего станка в домашних условиях, нужно удостовериться в том, что у вас есть все необходимые инструменты и материалы. В частности, нам понадобятся:

  • патроны для сверл;
  • двигатель достаточной мощности;
  • механизм вала;
  • регулируемая станина.

Естественно, для изготовления различных деталей нам понадобится достаточное количество стали и металла. Необходимо запастись металлическими уголками, которые будут использованы при изготовлении рамной конструкции, различными болтами, ну и, конечно же, сварочным аппаратом, без которого соединение основных составляющих частей невозможно.

К используемому двигателю также есть определенные требования. В частности, его мощность должна быть в пределах 1,3-1,5 кВт, а скорость вращения вала должна быть порядка 2500 оборотов.

Касаемо режущих элементов, то многие специалисты сходятся во мнении, что при самостоятельном изготовлении станка лучше брать заводские детали, ведь они изготавливаются из инструментальной стали, отличающейся повышенной прочностью. В домашних условиях изготовление той же фрезы будет вряд ли возможным, поэтому лучше не усложнять данный процесс, а приобрести готовую продукцию.

Проектирование многопрофильного станка

В принципе, самостоятельное изготовление деревообрабатывающего станка вполне возможно в домашних условиях. Однако, чтобы процесс работы был совершен в правильной последовательности, необходимо на первоначальном этапе сделать точный чертеж будущего станка. Подобное проектирование является одной из самых сложных задач во всей работе, поэтому нужно быть крайне внимательным на данном этапе.

Относительно деревообрабатывающих станок, то при их проектировании существуют определенные рекомендации, касающиеся составлению технической документации. В чертеже важно указать комплектацию будущего станка, обозначив все основные рабочие зоны, т.е. станину, режущие элементы и т.д.

Также на стадии проекта можно предусмотреть наличие определенного оборудования, установка которого необязательна, но в силу определенных причин она может оправданной. К примеру, можно предусмотреть освещение рабочей зоны, либо наличие различных измерительных инструментов и т.д.

Сборка своими руками

Заводской деревообрабатывающий станок является достаточно сложным техническим сооружением, выполняющим несколько работ:

Осуществление обрезки

Подобная обработка позволяет совершать формирование первичной заготовки какой-нибудь детали, либо совершать заготовку дров.

Фрезеровочные работы и шлифовка

После первичной обрезки, древесина подвергается шлифовке и прочим работам, направленным на удаление различных дефектов — заусенцев, неровностей и т.д.

Осуществление токарных работ

Считается наиболее сложным процессом, который можно совершать на станке. Это объясняется тем, что для их реализации нужны определенные знания и умения у человека, делающего данную работу, а также сопутствующий ручной инструмент.

Что касается самодельных деревообрабатывающих станков, то в большинстве случаев их функционал не такой широкий. Как правило, он ограничивается обычной обрезкой, а также минимальной обработкой древесины. Это вполне понятно, ведь чем меньше функций у устройства, тем легче его сделать, а деревообрабатывающий станок, как упоминалось ранее, довольно сложен в техническом плане. Поэтому, практически нереально изготовить в домашних условиях полноценный станок, ничем не отличающийся от заводского.

Сам процесс сборки станка

Начинается с чертежа, который можно изготовить самостоятельно, при достаточном понимании вопроса, либо воспользоваться расположенными в общем доступе, т.е. в интернете. Однако, какой чертеж бы не был, работа всегда начинается с изготовления станины, на которой в дальнейшем будут располагаться основные рабочие детали.

Для изготовления станины

Нам понадобится металлическая труба или уголок. Например, берем шесть уголков с сечением 25 на 25 мм, а также один металлический уголок, сечение которого составляет 40 на 40 мм. Длина упомянутых комплектующих должна составлять порядка 300 мм. Соединяются они элементарным образом при помощи сварки, но нужно тщательно проверять швы, ведь при эксплуатации устройства появляется значительная вибрация, которая может расшатать конструкцию.

Изготовив станину, нужно определить ее на ровную поверхность. Лучше всего залить ее основание бетоном, чтобы устойчивость станка была достаточной для осуществления работ на нем.

Для конструкции станка

Нам понадобится валовый механизм, который можно изготовить самостоятельно, либо приобрести в магазине. В нем нужно предусмотреть отверстие, предназначенное для установки патрона для сверл. Для этого подтачиваем окончание вала обычным напильником. Нужно сделать диаметр крепления немного большим, чем диаметр самого патрона. Затем подтачиваем патрон до тех пор, пока он надежно не закрепится на валовом механизме. Подгонка патрона к валу осуществляется при помощи надфиля и специального состава из абразива наждачной бумаги и масла. При этом, диаметр вала должен составлять порядка 300 мм.

На конце вала должен располагаться шкив клиноременной передачи, а на другом соответствующие приспособления, благодаря которым функционал станка становится шире. Режущий элемент в форме дисковой пилы должен быть закреплен между прижимной и упорной шайбой.

Конструкция стола

Изготавливается из стали, толщина которого должна быть прядка 10 мм. Для того, чтобы можно было изменять параметры строгания, нужно сделать стол раскладного типа, верхняя часть которого регулируется, а нижняя наоборот, должна быть жестко зафиксирована.

Внизу конструкции станка необходимо установить наш электродвигатель. Натягиваем ремень на него и на вал, расположенный сверху. Также можно сделать дополнительный уголок, с помощью которого можно выравнивать деревянный материал по отношению к режущим элементам.

Работа и безопасность

Работа на деревообрабатывающем станке должна осуществляться только теми лицами, которые знакомы с определенными правилами техники безопасности. В противном случае, такая работа может закончиться весьма плачевно для того, кто ее осуществляет.

  • Перед началом работы на станке нужно тщательно проверить свой внешний вид, т.е. не торчат ли рукава или иные части, которые могут попасть под режущие элементы.
  • Производим осмотр деревообрабатывающего станка. Проверяем надежность закрепления шайб, фиксирующих режущий элемент на валу. Также нужно проверить степень заточки ножей и дисковой пилы, ведь их недостаточная наточка может привести к неприятным моментам в процессе распиливания древесины.
  • Древесину нужно подавать поступательно, без лишних рывков. Если на заготовке присутствуют сучки, то при приближении к ним режущего элемента нужно немного замедлять подачу.
  • Приступать к работе нужно только после того, как двигатель наберет свои максимальные обороты.
  • Большое внимание нужно уделять материалу, который будет обрабатываться на станке. На нем не должно быть никаких металлических скоб, гвоздей и прочих подобных элементов.

Соблюдение элементарной техники безопасности позволяет избежать множества трагических случаев, которые, к сожалению, не являются редкостью при работе с деревообрабатывающими станками. Понятно, что избежать всех внештатных ситуаций довольно сложно, но снизить риск их возникновения полностью во власти человека.

Пожалуй, единственным советом в работе с деревообрабатывающим станком является точное соблюдение техники безопасности, которая изложена выше. К данному перечню хотелось бы добавить несколько моментов, касающихся непосредственной работы. В частности, нужно знать, в каких случаях нужно выключать станок, чтобы не возникало внештатных ситуаций:

  • Если вы заметили, что станок издает нехарактерные шумы и повышенную вибрацию.
  • Если вышел из строя режущий элемент, либо его крепления.
  • В случае попадания различного сора под режущие элементы.
  • В случае перегрева электродвигателя и подшипников валового механизма.
  • Естественно, если вы отходите от станка, то его также нужно отключать.

Каждый человек, вне зависимости от того, на каком именно станке он работает — самодельном или заводском, должен не забывать о том, что данная работа является потенциально опасной для его жизни, если он не будет соблюдать те правила, которые прямо прописаны в инструкциях по безопасности.

stanki-info.ru

Как сделать деревообрабатывающий станок самому

Если вам приходится часто и много работать с деревом, деревообрабатывающий станок является просто незаменимым инструментом. С помощью такого станка можно строгать бревна и деревянные заготовки, можно производить продольные и поперечные распилы. Конечно, можно приобрести готовый станок в специализированных магазинах — выбор достаточно большой. Но их высокая цена смущает многих. Как же быть в подобной ситуации? Попробуйте с изготовить деревообрабатывающий станок своими руками.

  • — листы дюралюминия толщиной 8 мм;
  • — крепежные винты;
  • — ригели;
  • — уголки;
  • — швеллер;
  • — электродвигатель;
  • — приводные ремни.

Изготовьте раму станкаДля изготовления рамы станка возьмите две металлические рамки и соедините их между собой. В нижней части рамки должны быть соединены опорами под двигатель, а в верхней — ригелями. Рама станка должна опираться на балки-лонжероны основания. Вверху к раме прикрепите рабочий стол. Для того чтобы иметь возможность перемещать станок, на концах балок основания необходимо смонтировать колеса. Рядом с колесами смонтируйте винтовые домкраты. С помощью этих домкратов станок устанавливается на металлические подкладки при запуске. Установите электродвигатель на ложемент, обеспечивающий натяжение приводных ремней. Закрепите коробку с блоком конденсаторов в верхней части рамы. Закройте стенки рамы дюралюминиевыми листами. Внутри рамы смонтируйте наклонный лоток для сбора опилок и стружки. Изготовьте рабочий стол деревообрабатывающего станкаРабочий стол изготавливается из четырех дюралюминиевых плит — двух больших и двух малых. Плиты расположены зеркально. Прикрепите плиты при помощи крепежных винтов с потайной головкой. Все отверстия под винты должны быть одинакового размера и расположены зеркально. Кромки малых плит, обращенные к режущей головке, изготавливаются со скосом в 30 градусов. Под задние плиты необходимо подложить планки толщиной 1,5 мм. Прикрепите на барабан режущей головки четыре одинаковых ножа с четырьмя режущими кромками каждый. Насадите на один конец вала приводной шкив клиноременной передачи. Закрепите дисковую пилу на другом конце вала при помощи затяжной гайки и специальных шайб. Смонтируйте подъемный стол и закрепите на нем направляющую под углом в 45 градусов. Подъем столика должен осуществляться за счет передвижения его рамки по раме станка. Этот стол будет также регулировать глубину распила. Изготовление режущей головки деревообрабатывающего станка требует специальных знаний и хорошего металлорежущего оборудования. Если вы не уверены в своих силах, рекомендуется заказать эту деталь у профессионалов. Как сделать деревообрабатывающий станок самому

www.kakprosto.ru

Как сделать универсальный деревообрабатывающий станок своими руками?

Вам понадобится:

  • Сортовой стальной прокат
  • Инструменты

Такой строительный материал как дерево был востребован среди мастеров во все времена. В настоящее время для работы с ним умелец может даже самостоятельно собрать универсальный деревообрабатывающий станок. Такой станок деревообрабатывающий универсальный позволяет быстро и с высокой точностью обрабатывать древесину и в дальнейшем использовать для изготовления самых разных полезных изделий. Прежде чем приступить к работе, следует внимательно изучить конструкцию обсуждаемого агрегата. В целом она достаточно простая. Например, внутри есть режущая головка – очень важный элемент, который при этом создать самостоятельно не удастся. Поэтому его лучше купить или заказать у профессионалов. Что касается сварных соединений, то некоторые места в аппарате можно будет заменить резьбовыми соединениями или же специальными заклепками.

Важно подобрать для станка универсального деревообрабатывающего и все нужные материалы. Основные детали (например ригели, балки и стойки) будут создаваться из сортового стального проката. Это доступный недорогой материал, который сегодня легко достать. Чтобы готовый самодельный станок получился качественным надежным и даже похожим на заводскую готовую модель, следует с особой тщательностью подойти к изготовлению угольника и уголка рамки. Сначала размечаются места сгиба, а затем сверлом создается технологическое отверстие вплотную к полке, которая будет согнута. В начале этой работы потребуется взять тонкое сверло, диаметр которого не превышает 5 миллиметров, а затем заменить его на более крупное – с диаметром в 10 миллиметров. Останется лишь вырезать в полке треугольник (клинышек), благодаря чему заготовку легко можно будет загнуть.

Далее можно приступать к проектировке и созданию рамы деревообрабатывающего универсального станка. Она станет основанием будущей конструкции. Состоит обсуждаемая деталь из двух рамок, сделанных из прочного металла. Вверху они соединяются ригелями, а внизу – опорами под мотор. Последние будут создавать из стального уголка. В верхней части рамы присоединяется рабочий стол, а опирается она на лонжероны. Лучшими крепежами для такого стола станут балки-царги. На их концах крепятся небольшие колеса. Это позволит тяжелый и громоздкий готовый самодельный станок легко перемещать даже на достаточно дальние расстояния.

Чтобы свободно удавалось выполнять все нужные работы при помощи получившегося механизма, он с помощью резьбовых домкратиков устанавливается на стальные подкладки. Домкраты крепятся на концах балок в непосредственной близости от колес. На ложементе, натягивающем ремни, располагается также электрический двигатель. Очень важно разобраться с желаемой мощностью мотора создаваемого аппарата. Для него будет достаточно 1,5 – 2 киловатт и скорости вращения выше 1500 оборотов в минуту. Также в схеме должен присутствовать блок конденсаторов, необходимый для пуска двигателя. Он будет располагаться вверху рамы будущего станка. Далее необходимо установить внутри рамки наклонный лоток, а ее стены закрыть тонким стальным листом (рекомендуемая толщина для него – 1,5 миллиметра). Удобно крепить сталь к этой детали заклепками.

Конечно, купить универсальный деревообрабатывающий станок значительно проще, зато сделать его самому интереснее и экономнее. Если у мастера еще не пропало желание продолжать сбор конструкции, можно приступать к основным ее деталям – рабочему столу и режущей головке. Стол состоит из 4 плит, отображенных зеркально. Рекомендуется делать его из дюралюминиевой стали. Все отверстия в плитах должны быть одного размера. А для встречных кромок серединных элементов потребуется предусмотреть 30-градусный откос. Под задними плитами располагаются планки толщиной в 1,5 миллиметра.

Как уже было сказано выше, создать режущую головку своими руками невозможно, поэтому ее и заднюю бабку с центром лучше заказать у профессионалов. Присутствует в обсуждаемой конструкции и особый вал-барабан, на который потребуется установить 4 ножа, каждый из которых должен быть также оснащен 4 режущими лезвиями. Вал-барабан необходимо использовать с консольными концами в подшипниках качения. Осталось позаботиться о подъемном столике и дисковой пиле – последних важных деталях будущего станка. Работать придется с двумя концами вала. На один из них крепятся все нужные навесные инструменты, которые потребуются в работе с устройством, а на второй – приводной шкив клиноременной передачи.

Лучшее месторасположение для дисковой пилы – между прижимной и упорной шайбой. Что касается подъемного столика, то его параметры должны совпадать с рабочим столом. Поднимать и опускать обсуждаемый элемент будет его рамка на рамке станка. Последняя чаще всего создается следующим образом: балка сваркой крепится к верхней части стоек. А направляющая с упорами располагается на плите подъемной поверхности. Чтобы можно было срезать заготовку не только ровно, но также скошено, управляющая устанавливается под 45-градусным углом.

На этом этапе можно сказать, что все нужные и важные части конструкции полностью готовы. Чтобы со станком было значительно проще и удобнее работать в самых разных условиях, следует позаботиться и о приставке, заменяющей подъемный стол на время обработки деревянных заготовок максимальной длины. Такая приставка также крепится на раме. Проверив надежность всей конструкции и ее деталей, можно приступать к творческим экспериментам с деревянными деталями. Теперь процесс их обработки станет еще проще и приятнее. А мастеру нужно будет прикладывать значительно меньше усилий для выполнения привычных работ.

uznay-kak.ru

СВОЙ ДЕРЕВО-ОБРАБАТЫВАЮЩИЙ

Вынесенный на суд читателей деревообрабатывающий станок я самостоятельно спроектировал, собственноручно изготовил и теперь успешно использую при строительстве дома на своем участке. Убеждаюсь, насколько удачной получилась конструкция: компактная.технологичная, вполне, думается, подходящая для ее «тиражирования». Станок настолько прост, что сверхобстоятельная деталировка для его изготовления вряд ли потребуется. Ко всем узлам крепления здесь свободный доступ. Так что при желании конструкцию можно легко разобрать и, перевезя в багажнике автомобиля, собрать на новом месте минут за тридцать.

Предлагаемый вариант универсального деревообрабатывающего станка — с несущими элементами, выполненными из стального уголка и листовой стали. Хотя знаю: опытному самодельщику не составит труда подыскать и этим материалам подходящую замену из того, что окажется под рукой. Разумеется, при максимальном использовании технических решений, обеспечивающих компактность, технологичность сборки и разборки.

Взять хотя бы сварные узлы и детали. Их немного. Прежде всего это опора-основание, выполненное из стального уголка 50×50 мм. Затем идет рама для установки Г-образных стоек стола и подшипниковых узлов ведомого вала с рабочими органами станка. Изготовлена она из стального уголка 60×60 мм. Сварные работы потребуются также при жесткой фиксации втулок Г-образных стоек к крышке стола, выполнении линейки-ограничителя и специальной поворотной платформы для электродвигателя.

О последней следует сказать особо. Сварена она из отрезков стального уголка 40×40 мм и прутка, в торцах которого нарезана внутренняя резьба М12. Пруток служит поворотной осью платформы, вставляется между стойками и закрепляется с двух сторон болтами М12. Асинхронный трехфазный двигатель АИР100S4УЗ со 100-мм двухручьевым шкивом устанавливается на платформе с помощью четырех болтов с гайками и шайбами Гровера.

Натяжение в клиноременной передаче осуществляется закручиванием барашка на штанге, проходящей через отверстие в платформе, с последующим законтриванием.

Опора-основание, рама и четыре стойки из стального уголка 40×40мм, скрепленные воедино болтами М20, образуют станину. К ней привинчены изготовленные из листового алюминия желоба для опилок и стружки, другие узлы и детали, в том числе аппаратура пуска и управления электродвигателем.

Крышка стола состоит из двух одинаковых 6-мм стальных плит, скрепленных между собой лонжеронами посредством винтов М12 с потайной головкой и контргайками. К нижней поверхности крышки, как уже отмечалось, приварены четыре втулки, в которых могут поворачиваться Г-образные стойки. Что касается линейки-ограничителя, то она крепится на направляющих с помощью составных зажимов и винтов М8.

Несколько слов о двигателе. Поскольку в станке использован трехфазный АИР100Б4УЗ (3 кВт, 1410 об/ мин), то для включения его в однофазную сеть пришлось вводить фа-зосдвигающие конденсаторы — пусковой и рабочий. А для наиболее эффективного использования — предусмотреть соединение обмоток либо «звездой», либо «треугольником». Первый из названных режимов (с условным обозначением «Y») рекомендуется применять при пилении и строгании с пониженной нагрузкой (когда доски не слишком толстые). Кнопка «Пуск» здесь нажимается, если SА1 — отключен, SА2 — включен, а SАЗ — в положении «Y». При этом сработает магнитный пускатель и, заблокировав SВ1, обеспечит надежную подачу напряжения на обмотки двигателя.

Деревообрабатывающий станок в сборе:

1 опора-основание, 2 — стойка (стальной уголок 40×40, 1,800, 4 шт.), 3 — штанга натяжения ременной передачи (стальной пруток 16, 1,350 с резьбой М16 на концах), 4 — платформа двигателя поворотная, 5 — электродвигатель асинхронный трехфазный АИР100S4УЗ, 6 — шкив двухручьевой ведущий (с1 100), 7 -ремень клиновидный (2 шт.), 8 — пульт управления с кнопками «Пуск» и «Стоп», 9 — стойка стола (4 шт.), 10 — гайка М16 регулировочная с контргайкой (4 комплекта),11 — шайба Гровера (4 шт.), 12 — рама, 13 — шкив двухручьевой ведомый (d 50), 14-лонжерон стола (стальной уголок 50×50, 1,700. 2 шт.), 15 — крышка стола составная (лист стальной 555×500, sб, 2 шт.), 16 — винт М12 с потайной головкой (22 шт.), 17 — рубанок роторный в сборе, 18 — диск пилы циркулярной, 19 — линейка-ограничитель, 20 — зажим составной (2шт.), 21 — винт М8 (2шт). 22 — направляющая с резьбой М16 на конце (2 шт.), 23 — желоб для опилок (алюминий, лист sЗ), 24 — пускатель магнитный с переключателем («Звезда» — «Треугольник») и двумя выключателями, 25 — желоб для стружки (алюминий, лист, s3), 26 — конденсатор 100 мк х 400 В (2 шт.), 27 — ось платформы двигателя, 28 — гайка-барашек М 16.

Приятно посмотреть, когда человек сделал всю и другие предметы быта собственными руками. Чтобы упростить процесс резки металла или выпилки элементов из дерева, сооружают самодельные станки и приспособления для домашней мастерской. Такое решение экономит не только время на изготовление изделий, но и деньги на покупку готового . Несколько практичных и интересных вариантов рассмотрим ниже.

Станок для гибки труб своими руками

Читайте в статье


Как использовать самодельные станки и приспособления для домашней мастерской

Применение самодельных станков и приспособлений для домашней мастерской направлено на решение нескольких задач:

  • Упрощение процесса обработки металла.
    В ходе создания предметов быта нередко требуется резчик по металлу или пресс.
  • Усовершенствование обработки древесины.
    Даже чтобы построить небольшой сарай или сделать деревянную , необходима и другие .

Покупать готовый инструмент довольно дорого, поэтому использование самодельных станков и приспособлений для гаража становится с каждым днем все актуальнее. Среди самых распространенных вариантов домашнего инструмента выделяют:

  • столярный верстак;
  • приспособление для быстрой заточки ножей;
  • устройство для заточки металлических сверл;
  • сверлильные станки;
  • пресс;
  • отрезные дисковые станки.

Вот несколько фото инструментов и приспособлений своими руками от «самоделкинов»:

1
из 4

Практичные полки для инструментов своими руками

Перед созданием устройств и своими руками определите место хранения всех приспособлений, чтобы потом не искать по всей мастерской или , где что лежит. Сделать полочку под инструменты своими руками несложно, главное, определиться с ее габаритами и материалом изготовления.

Самый простой способ сделать полки – собрать их из дерева. Не забывайте о необходимости покрывать готовую конструкцию защитным лаком или , чтобы не допустить гниения и разбухания древесины.

Можно сотворить комбинированный вариант из металлической опоры и деревянных полок. Вот подробная инструкция по созданию такой самодельной модели:


Последовательность действий

Собираете каркас. Для этого приготовьте две боковые рамы, состоящие из 4-ех уголков. Соединяете элементы при помощи . Затем, стягиваете 2 рамы между собой, используя 4 уголка.
Когда каркас полностью собран, переходите к изготовлению полочек. Их можно сделать из дерева или металла, а также из других подручных плотных материалов. Достаточно вырезать полотна подходящего размера и закрепить их на металлическую основу.
При желании можно сделать стеллаж подвижным, закрепив четыре небольших колесика. Или прочно установить его в отведенное место в гараже.

Можно найти другие интересные проекты и чертежи по изготовлению полочек для инструментов. Посмотрите видеоматериал по теме:

А также сделать своими руками полезные приспособления для домашнего хозяйства:

1
из 4

Делаем столярный верстак своими руками по чертежам: видео-инструкция и фото-примеры

Среди распространенных приспособлений своими руками выделяют верстак. Прочный и габаритный , позволяющий надежно закрепить заготовку, полезен для качественной резки древесины и создания из нее различных элементов.

В комплектацию устройства входят:

  1. Рабочая поверхность.
    Для нее используют твердую , чтобы увеличить срок эксплуатации приспособления. Толщина должна быть не менее 6 см.
  2. Опоры.
    Собирают из деревянных балок или металлических пластин. Главная задача – обеспечить устойчивость всему механизму.
  3. Тиски для закрепления изделия.
    Если стол будет длинным можно установить сразу двое тисков.
  4. Ящичек для инструментов.
    Полезное углубление или выдвижная конструкция, обеспечивающая быстрый доступ к необходимым небольшим деталям.

Чтобы самостоятельно собрать столярный верстак для своей мастерской, стоит выбрать чертеж, закупить материал для работы.

Чертежи столярного верстака своими руками

Перед покупкой материалов для сборки собственного верстака, стоит задуматься о подробном чертеже. В него должны входить размеры самого станка, желательно отметить габариты используемых материалов и их количество.

Например, готовый чертеж складного верстака своими руками может выглядеть так:

Какую бы модель для создания вы ни выбрали, учитывайте несколько особенностей рабочего стола, обеспечивающие удобство резки древесины:

  • рост и длина рук мастера: от этих параметров зависит высота и ширина столешницы;
  • какая рука рабочая: располагать тиски справа или слева;
  • какие заготовки будут изготавливаться: выбор формы стола;
  • какую площадь в помещении отводите для верстака.

Учитывая все эти параметры, вам будет легче определиться с чертежами столярного верстака и размерами станка. Вот несколько интересных примеров:

Инструкция по сборке деревянного верстака своими руками

Можно купить верстак деревянный в магазине или через интернет-каталоги, но дешевле сделать его самостоятельно. Возьмем за основу простой вариант с типовыми размерами столешницы: длина – 150-200 см, ширина 70-120 см.

Работа по изготовлению будет включать несколько этапов:


Что надо сделать

Верхнюю крышку делаете из толстых , чтобы получился щит шириной от 70 до 200 см. Скрепляете элементы на длинные гвозди, причем вбивать их надо с внешней стороны, а с внутренней тщательно загибать. Рабочая поверхность верстака делается только из древесины или .
Обшейте крышку по нижнему периметру брусом 5 на 5 см. Так будет удобнее крепить вертикальные опоры. От размера столешницы зависит расположение опор. Их лучше изготовить из толстого прямоугольного бруса минимум 120 на 120 мм.
Установить столярный верстак надо правильно. Обязательно прочно его закрепите. Если он будет смонтирован на улице под навесом, то выкопайте ямки для опор. В помещении используйте другие способы крепежа.

Когда конструкция собрана, установите на нее тиски. Чтобы полностью понять, как собрать столярный верстак своими руками, посмотрите видеоматериал:

Изготовление столярных тисков для верстака своими руками

Профессиональные «самоделкины» собирают не только столы для работы, но и тиски своими руками по чертежам. В любую конструкцию такого зажима будут входить несколько элементов:

  1. Опоры, где каждая приходится губкой для зажима.
  2. Двигающаяся зажимная губка.
  3. Направляющие из металла. По ним двигается губка.
  4. Ходовой винт, для перемещения элементов.
  5. Воротка. Необходима для вращения винта.

При изготовлении самодельных тисков своими руками можно использовать различные подручные материалы.
Например, есть вариант конструкции из профильной трубы. Для этого приготовьте несколько отрезков трубы разного размера, стальную шпильку с крупной резьбой и гайки двойные.

Инструкция по созданию верстальных тисков из профильной трубы:


Что надо сделать

Самая большая труба выступает в роли корпуса. К ней снизу припаиваются опоры. С тыльной стороны надевается фланец из стали 3-4 мм. В центре просверливается отверстие для ходовой гайки, а напротив передней опоры губка задняя.
На внутреннюю подвижную деталь передний стальной фланец. В нем монтируется шпилька, с закрепленными на ней стопорными гайками. С двух сторон фланца надеваются упорные шайбы. Последний элемент – подвижная трубка, закрепленная на передней губке.

А также посмотрите видео «тиски своими руками в домашних условиях»:

Чертежи слесарного верстака своими руками из металла

Слесарный металлический верстак больших отличий от столярного не имеет. В основе жесткий металлический, а не деревянный каркас. К нему крепятся тиски, а весь верстак рассчитан на выдерживание силы удара кувалдой.

Металлические верстаки своими руками могут иметь одну, две или три тумбы, а также не иметь полочек и ящичков для мелких деталей. По прочности для работы в гараже можно сделать обычный стол из металла толщиной до 5 мм и усиленную конструкцию, где применимы листы от 10 до 30 мм.

Вот несколько полезных чертежей для изготовления металлического верстака для своей мастерской:

Как сделать приспособление для заточки ножей своими руками: чертежи и фото-примеры

Без ножа на кухне не обходится ни один дом. Правильную без специальных приспособлений сделать довольно сложно: необходимо соблюсти нужный угол и добиться идеальной остроты лезвия.

Для каждого ножика необходимо соблюдать определенный угол заточки:

  1. Бритва и скальпель требуют угол в 10-15⁰.
  2. Ножик для нарезания хлебобулочных изделий – 15-20⁰.
  3. Классические многофункциональные ножи – 25-30⁰.
  4. На охоту и в поход берут прибор с углом лезвия от 25 до 30⁰.
  5. Если хотите нарезать твердые материалы, то сделайте заточку под углом в 30-40⁰.

Чтобы обеспечить нужный угол, стоит купить или сделать приспособление для заточки. Например, можно собрать точило своими руками.

Комментарий

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Если будете пользоваться заточкой не каждый день, то достаточно 1000 оборотов в минуту для качественного результата и длительного срока эксплуатации приспособления.

«

Для сборки такого станка пригодится мотор от «стиралки» мощностью в 200 Вт. Полностью для создания точило из двигателя от Ход работы по созданию такого простого приспособления будет следующим:

  • Отшлифуйте бруски из дерева наждачной бумагой, убрав заусенцы. Сделайте разметку в зависимости от нужного угла.

  • К прочерченной линии прикрепите камень для придания лезвию остроты. Для этого приложите его к бруску и отметьте его ширину. Затем, на разметках сделайте пропилы, глубиной до 1,5 см.
  • В полученные выемки закрепляете абразивные бруски, чтобы пазы совпадали. Потом, устанавливаете камень для заточки, закручивая его на болты.

Способов изготовления домашнего точила для ножей много. Вбирайте подходящий и пробуйте создать удобный и полезный инструмент для дома.

Как сделать приспособление для заточки сверла по металлу своими руками

Самостоятельно делают не только точило для лезвий, но и станок для заточки сверл по металлу. Вот несколько чертежей, полезных для работы:

Готовый домашний станок Самый простой и распространенный вариант такого оборудования для гаража – это переоборудованная дрель. Для работы понадобятся:

  • станина для основания;
  • механизм вращения;
  • вертикальная стойка.

Для стойки обычно используют или доски. Масса дрели небольшая, поэтому нет необходимости использовать металл. При этом станину надо делать массивной, чтобы уменьшить вибрации в процессе работы устройства.

Чтобы правильно соединить станину и вертикальную стойку, а также собрать все оборудование в один целый станок, обратите внимание на видео-инструкцию:

Чертежи с размерами для сверлильного станка своими руками

Чтобы правильно сделать любой станок или практичное устройство для частного использования, вначале стоит сделать чертеж с размерами. Только потом приступать к подготовке материалов и сборке устройства.

Вот несколько примеров чертежей сверлильных станков из дрели своими руками:

А также можно сделать самодельные тиски для сверлильного станка. Ниже приведена видео-инструкция по сборке такого приспособления:

Статья

Деревообрабатывающий станок употребляется не только на производстве. Если использовать его в хозяйстве, у вас есть все шансы сделать самостоятельно любой предмет фурнитуры и даже выстроить дом. О том, как сделать деревообрабатывающий станок своими руками, и пойдёт речь в нашей статье.


Устройство конструкции

Любое данное устройство состоит из главных и добавочных частей. В качестве главных элементов выступают:

  • рабочая плита;
  • станина;
  • устройство вала;
  • любой режущий инструмент,
  • приспособление, отвечающее за передачу движения.

Добавочные составляющие:

  • участки для ограждения небезопасного места,
  • точка, которая отвечает за подачу используемого материала;
  • устройство, запускающее станок;
  • приспособление для смазки.

В качестве станины применяется тяжёлое сооружение, сделанное из чугуна либо из цельного железного сплава. Каждая конструктивная часть станка устанавливается на станину, которая отвечает за их расположение и за устойчивость приспособления. Чаще всего установка осуществляется на железобетонный фундамент.

Главная функция рабочего стола — это фиксация всех рабочих частей. Он производится из отшлифованного чугуна, который заранее заготавливают. Существуют два вида стола: неподвижный и подвижный.

Для фиксации режущего инструмента на данном оборудовании употребляется рабочий вал. Существует несколько видов этого приспособления. Они различаются типом режущего прибора, который непосредственно крепится к нему. Среди них выделяют:

  • Ножевой;
  • Шпиндельный рабочий вал;
  • Пильный.

Обычно он производится из точёной стали. Главными его характеристиками является крепость, сбалансированность и наличие места для крепления режущего инструмента.

В качестве режущего прибора выступают разные детали. Они различаются функциональными и конструктивными отличительными чертами, а также формой и размером.

Для их производства используется качественная углеродная сталь. Ниже мы рассмотрим виды режущих приборов для станка:

Достоинства и сфера применения

Станок имеет много положительных сторон в отличие от ручных приборов, которые специализируются на обработке деревянных поверхностей. Быстрота работы станка гораздо выше, поэтому, используя этот аппарат, вы значительно экономите время на обработку одной составной части.

Универсальный станок по дереву обрабатывает разные составные части. Вдобавок он способен, к примеру, шлифовать, сверлить и фрезеровать.

Соблюдая технологии производства, вы сделаете устройство, которое прослужит вам не один десяток лет.

Прогрессивные станки с ЧПУ имеют улучшенные функции работы, в процессе исполнения которых человек, работающий за механизмом, не перетруждается. Довольно произвести запуск заранее записанной программы, после чего установить деталь. Таким образом, численность составных частей возрастает, а время на их обработку уменьшается. Эти станки могут работать беспрерывно круглые сутки.

Если же рассматривать устройства бытового предназначения, то в их числе тоже выделяют много плюсов:

Если обратить внимание на отзывы, то для узкоспециализированного либо бытового применения хорошим вариантом будет покупка или самостоятельная изготовка домашнего станка.

При помощи деревообрабатывающих станков производят фабричные составляющие либо заготовки, в том числе дощечки, бруски, шпон, стружку. Кроме того, на них производят составные части к изделиям из дерева либо целые деревянные системы, к примеру: мебель, лыжи, паркет, детали музыкальных приборов. Этот станок легко решает все задачи, связанные с обработкой дерева.

Разновидности деревообрабатывающих станков

В зависимости от технологического принципа обработки дерева станки делят на:

  • универсальные;
  • специализированные;
  • узкого производства.

Оборудование универсального предназначения отличается большой известностью в связи с его многофункциональностью. Оно применяется как на различных производственных, так и на индивидуальных предприятиях.

Необыкновенность такого станка заключается в том, что с его помощью можно делать все виды обработки дерева. Хотя вместе с этим качество сделанной работы получится ниже, чем, к примеру, у специализированного.

Специализированные механизмы могут выполнять лишь одну функцию, к тому же они могут перенастраиваться и употребляются в различных отраслях.

Использование специальных станков сводится к производству конкретных элементов, иные операции на этом станке сделать невозможно.

Данные механизмы бывают таких видов:

Фрезерные устройства

Они выполняют такие функции:

  • нарезка нестандартных элементов;
  • фрезерование деталей в разных направлениях;
  • производство пазов;
  • фасонное производство составных частей.

Фрезерные станки для обработки дерева делят на:

  1. Копировальные механизмы, которые занимаются созданием маленьких элементов на основе применения различных сложных технологий.
  2. Приспособления обычного типа. Они бывают одно- и двухшпиндельными.
  3. Карусельные станки делают обработку фигурного и плоского типа.

Кроме того, существуют устройства настольного типа, что также делятся на виды:

  • Вертикальный;
  • Горизонтальный;
  • Продольный;
  • Узкоспециализированный.

Токарные станки

Они могут работать с различными видами дерева как мягких, так и твёрдых пород. Обустроены копировальным устройством, которое изготавливает однотипные составные части. Сфера применения весьма широкая. Станки токарного типа производят составные части различных форм: цилиндрических, конических.

Токарные устройства делят на:

Рейсмусовые станки строгают материал под плоским уклоном. Есть такие разновидности:

  • Односторонние;
  • Двухсторонние;
  • Многоножевые.

Чтобы определить вид или тип станка для обработки дерева, есть специальные обозначения. Одна либо две первые буквы означают тип по принципу работы, а последующие — технологические характеристики станка. Чтобы выяснить число рабочих частей на узле, между этими знаками есть цифры.

В соотношении с точностью исполнения обработки составной части выделяют устройства:

  1. Первого класса (О) — означающие довольно высокую точность работы.
  2. Второго класса (П) — точность колеблется между 11 и 12 квалитетами.
  3. Третьего класса (С) — с точностью от 13 до 15 квалитетов.
  4. Четвёртого класса (Н) — с довольно низкой точностью.

Создание станка самостоятельно

Для производства универсального устройства, работающего с деревом, понадобится наличие:

  • Вала;
  • Станины, которая регулируется по вышине;
  • Патрона для свёрл;
  • Электродвигателя.

Этот механизм легко отшлифует, заточит и разрежет деревянные составные части.

Подбирая двигатель
, не упустите из своего поля зрения такие характеристики:

  • Мощность в промежутке от 0,6 до 1,5 кВт;
  • Синхронность;
  • Среднее значение вращения вала около 2500 оборотов в минуту.

Вал обязан иметь устройство для фиксации патрона под свёрла. Если такового нет, то потребуется подточить конечную часть вала при помощи напильника. Диаметр крепления обязан быть чуть больше диаметра патрона. Потом запустите двигатель и подточите патрон таким образом, чтобы он прочно закрепился на вале. При помощи притирочной пасты и надфиля подгоните патрон под необходимый размер вала. При неимении такой пасты следует потереть наждачку и развести маслом её абразив.

Обязательно просверлите отверстие и нарежьте резьбу M5 M6 в центральной части вала, это убережёт вас от нечаянного сползания патрона. Также не забудьте зафиксировать его с помощью потайной головки.

Вы можете расположить деревянную деталь в различных положениях по отношению к станку.

Особенности работы

Фиксация рамы к столу производится двумя болтами, а планки крепятся при помощи фиксирующих скоб.

Чтобы соорудить раму вам пригодиться шесть железных уголков, сечение которых должно составлять 2,5 на 2,5 см, и один уголок с сечением 4 на 4 см. Их длина составляет 30 см. Для соединения воспользуйтесь сварочным аппаратом. Обратите внимание на качество сварочных швов, так как станок в ходе работы заметно вибрирует.

Для производства столешницы вы можете использовать пластмассу, металл, фанеру либо доски.

Для установки деталей на пространстве стола вам понадобится изготовить скобы и планки. Чтобы установить в отверстие патрона фрезу, пилу либо шкиву, вам нужно дополнительно сделать втулки переходного характера, а также оправки.

Дерево – неповторимый, уникальный, экологически чистый материал, что делает его высоко востребованным и популярным. Выполнение изделий из этого материала принято в мире верхом мастерства. Самодельные деревообрабатывающие станки пользуются спросом у мелких предпринимателей, выполняющих индивидуальные заказы.

Имея под рукой деревообрабатывающие инструменты или специальный станок, легко проявлять фантазию и мастерство по всем направлениям – построить дом, оборудовать дачный участок, изготовить мебель и предметы интерьера.

В специализированных магазинах многофункциональные станки стоит недешево, поэтому, как альтернативу, стоит рассмотреть возможность изготовить самостоятельно.


Особенности агрегатов

Какие бывают деревообрабатывающие станки? Какие виды работ несложно на них производить?

В основном на станках делают обрезку и нарезку древесины, ее шлифовку, а дополнительно – токарные работы. Исходя из этого, станки делят на такие виды:

  • универсальные;
  • специализированные;
  • узкопрофильные.

При правильном подходе и изготовлении, самодельные агрегаты получаются универсальными и в состоянии справиться со всеми этими задачами.

Основы начального этапа, которые необходимо учесть для того, чтобы сделать деревообрабатывающий станок своими руками.

Необходимо учесть, что для установки станка потребуется необходимое количество места. Желательно иметь для этого отдельное помещение, чтобы все материалы и приспособления были под рукой.

Перед тем как приступить к подготовке деталей для сборки, необходимо составить точные чертежи. Если опыта в этой сфере не имеется, следует прибегнуть к помощи мастера или найти информацию на просторах интернета.

Составляющие прибора

Детали, из которых чаще всего состоят станки по дереву.

Станина (корпус, рабочий стол)

На него будет крепиться будущая конструкция. Часто изготавливают из стали, чугуна, то есть конструкция должна быть довольно тяжелой и устойчивой, чтобы станок держался на ней надежно. Все детали скрепляются при помощи сварки, что более долговечно.

Иногда проводится сборка при помощи болтов, но такие крепления имеют способность разбалтывания, поэтому в таких случаях придется регулярно проверять и подтягивать конструкцию. Часто станина дополнительно укрепляется цементом – в этом случае рабочее место будет неподвижным. Но бывают конструкции и с подвижным столом.

Валовый механизм

Имеет три типа:

  • пильный;
  • ножевой;
  • шпиндельный.

На вал с торца устанавливается режущий механизм, а с другой стороны привод в виде ремня от блока управления. Вал располагается наверху рабочей станины и часто имеет толщину 30 см в окружности.

Режущий блок

Та часть, которая будет отвечать непосредственно за обработку древесины. Меняется с учетом того, какую операцию необходимо произвести. Это иногда бывает циркулярный нож, фреза, шлифовальный или наждачный круг, лобзиковый нож.

Блок управления

Механизм работы станка, то есть двигатель. Он отвечает за работу, регулировку частоты вращений рабочих деталей. К нему предъявляются особые требования: мощность должна быть 1,5–3 кВт, а скорость 1,5–2,5 тыс. оборотов. Крепится двигатель внизу под рабочим столом.

Направляющая часть

Это движущаяся планка, при помощи которой регулируют ширину и толщину отрезаемых деталей, манипуляция помогает избежать траты времени на дополнительную разметку, создает определенную безопасность при удерживании деревянных заготовок. Устанавливается на верхнюю часть станины с возможностью передвижения и надежного закрепления.

Дополнительное оборудование

Самодельный деревообрабатывающий станок требует внедрения нескольких деталей, с помощью которых механизм сможет повторять маневры промышленного агрегата. Существуют дополнительные детали, входящие в корпус.

Электропроводка – мощность электричества должна тянуть 380 В. Проводка должна быть сделана грамотно, с соблюдением всех норм безопасности. Провода закрепляются так, чтобы не появилась вероятность попадания в двигатель или режущие механизмы.

Защитные кожухи – устанавливаются на все опасные детали станка и призваны защищать части тела от повреждений при случайном соскальзывании деталей при обработке. Чаще всего изготавливаются из жести или текстолита.

Сборка устройства

Основная проблема, часто возникающая при изготовлении – комплектующие детали. Многофункциональный станок требует от мастера внимания и щепетильности. Специалисты в этой области советуют приобретать заводские механизмы и части. Они изготовляются из инструментальной стали и довольно прочны и надежны в работе.

Если возможность заказа заводских изделий отсутствует, следует использовать подручные средства, например, механизм от бензопилы или циркулярной. В этом случае стоит учесть, что детали будут, не столь долговечны, а самодельные агрегаты не будут иметь высокую степень безопасности.

После того как все детали и необходимые материалы подготовлены и схемы сборки станка ясна, надо приступать непосредственно к самому процессу. Согласно чертежам, сначала собирается и укрепляется станина. Затем крепятся двигатель и ротор.

Любой станок по дереву сможет помочь владельцу в быту. Заранее собранные и выточенные правильно детали, позволят сделать сборку очень быстрой. После установки всех необходимых конструкций, необходимо проверить пусковой механизм и работу двигателя. И только после этого необходимо установить необходимую режущую часть и попробовать станок в работе.

Если все моменты были соблюдены с точностью и все составляющие детали изготовлены и закреплены правильно, то самодельные деревообрабатывающие станки не будут уступать по своей функциональности заводскому. Останется только соблюдать технику безопасности и работать на станке в свое удовольствие.

Можно ли собрать деревообрабатывающий станок своими руками, выполняя работу в домашних условиях? Опыт многих мастеров наглядно доказывает, что можно. Чтобы самому собрать подобное оборудование, вам потребуются чертежи, схемы, видео инструкции, комплектующие и идея. Начинать нужно с последнего, поскольку невозможно собрать станка, не зная, чего вы хотите от него в результате получить.

Можно собрать первый попавшийся станок, чертежи которого попались вам под руку. Но действительно ли это устройство для обработки древесины вам необходимо? Стоит для начала решить, какой именно агрегат и для каких целей вам нужен. После этого можно приступать к сборке.

Помимо электрической дрели многие домашние умельцы хотят иметь в распоряжении производительное, мощное оборудование для деревообработки. С помощью одной только дрели не обрежешь доски, не отшлифуешь и пр.

Потому в пару к вашей дрели можно собрать самому необходимый агрегат. Используя соответствующее оборудование, в домашних условиях можно выполнять следующие операции:

  • Обрезать заготовки. С помощью таких станков формируются первичные черновые заготовки. Многие для подобной обработки используют бензопилы. Но если важна точность, производительность и безопасность, можно собрать пилораму;
  • Шлифовка и фрезеровка. Эти станки можно сделать, если вам требуется обрабатывать заготовки, доводить их поверхность до нужного уровня качества, гладкости, удалять заусенцы, дефекты с древесины;
  • Токарные операции. Токарные работы являются наиболее сложными. При этом собрать самому соответствующий токарный станок по дереву своими руками не невыполнимая задача. Его можно самому изготовить на основе дрели. С помощью обычной дрели создаются небольшие станочки, позволяющие в домашних условиях выполнять различные операции обработки древесины.

По мере необходимости можно оснастить мастерскую другими видами деревообрабатывающего оборудования.

Создание проекта

Чтобы изготовить деревообрабатывающий станок своими собственными руками, вам следует опираться на чертежи или проекты. При этом от качества и грамотности составления чертежей напрямую зависят характеристики будущего деревообрабатывающего оборудования.

Главное правило, которого следует придерживаться, чтобы самому создать чертежи — это определение первоначальных условий. Вы задаете будущему деревообрабатывающему оборудованию его параметры, технические характеристики, на основе которых составляете схему. Многие допускают ошибки, опираясь на готовые чертежи и меняя при этом параметры, указанные в них. Это приводит к тому, что станок оказывается полностью не соответствующим схемам.

Оптимальный вариант при создании станка самоделки — это составление собственных чертежей, схем и проектов. При этом не отходите от намеченных параметров. Вот почему важно заранее точно определить, что именно вам требуется от деревообрабатывающего станка.

Элементы конструкции

Все станки для деревообработки, создаваемые своими руками, имеют определенный набор основных узлов.

  1. Корпус. Это станина, рабочий опорный стол. Данный элемент служит для установки всего необходимого для станка оборудования — шпиндель, резцы, обрабатывающий блок, электродвигатель, модуль ЧПУ и пр.
  2. Блок обработки. Конструкция и технические характеристики блока обработки зависят от того, для каких работ предназначен ваш станок. Это может быть обычный сверлильный агрегат на основе дрели, пилорама на основе болгарки, ленточная пила, лобзиковый станок и пр. Для каждого из них требуются соответствующие резцы и рабочие инструменты. Также важно, чтобы резцы соответствовали возможностям привода.
  3. Система управления. Она подразумевает наличие элементов для изменения частоты вращения, положения шпинделя. При этом резцы могут двигаться за счет ручного, полуавтоматического или автоматического управления. Последние два типа подразумевают использование числового программного управления. Многие думают, что только на заводских деревообрабатывающих станках можно встретить резцы, каретки и прочие механизмы, управляемые с помощью ЧПУ. На практике умельцы уже научились самостоятельно устанавливать модули ЧПУ на самодельный станок. Это вопрос сложный, но реальный для осуществления самому.

Продумайте тщательно будущий проект. Для этого изучайте заводские станки, знакомьтесь с их функциональными возможностями, оснащением, техническими характеристиками. Приложив определенные усилия, можно самому создать достойный аналог заводского оборудования для деревообработки.

Комплектующие

Технические характеристики станка самоделки зависят непосредственно от того, какие комплектующие вы будете использовать для сборки, насколько качественными окажутся резцы и хватит ли мощности электродвигателя для выполнения обработки древесины.

  • Пусть станок у вас самодельный, но для его сборки специалисты рекомендуют использовать комплектующие заводского производства. Особенно это касается обрабатывающего блока станка;
  • Резцы покупайте или заказывайте их изготовление у специалистов. Резцы, фрезы, валики изготавливаются из инструментальной стали. С помощью дрели обработать вы их не сможете, и тем более сделать острые кромки, без которых резцы выполнять свои задачи не смогут. Заводские резцы качественные, долговечные, эффективные, они позволяют выполнять различные виды деревообработки, в зависимости от конфигурации. Многие пытались сделать резцы самостоятельно, но на деле редко из этого получался результат, аналогичный заводским фрезам;
  • Четко придерживайтесь параметров деталей для станка, указанных в чертежах. Применение заводских комплектующих имеет весомое преимущество в том, что все они изготавливаются в соответствии со стандартами. Потому собрать из них полноценный, качественно функционирующий станок намного проще, чем из самодельных компонентов деревообрабатывающего станка;
  • У вас должна быть возможность самостоятельно обрабатывать комплектующие. Иногда им может потребоваться доводка, введение некоторых изменений в конструкцию;
  • Ориентируйтесь на комплектующие для вашего деревообрабатывающего станка, которые смогут обеспечить длительный срок службы. Да, некоторые умудряются собрать станок для обработки древесины буквально из металлолома. Но качество, надежность и срок службы подобного агрегата находится под большим сомнением;
  • Деревообрабатывающее оборудование должно иметь надежную фиксацию. Прочное крепление позволит избежать дополнительных погрешностей в процессе деревообработки. Работа двигателя, обработка деталей приводит к возникновению вибраций. Если эти вибрации не гасить, оборудование будет трясти, что негативно скажется на качестве деревообработки.

Собрать своими руками функциональный деревообрабатывающий агрегат можно, а иногда и нужно. Определитесь с целью, составьте подробный план действий, вооружитесь качественными комплектующими и приступайте к сборке. А если тратить силы и время не хотите, но можете потратить деньги, купите заводской деревообрабатывающий комплекс.

Cамодельные станки для мастерской, как сделать станок своими руками

Если вам нравится мастерить что-то полезное своими руками (в условиях небольшой мастерской или гаража), наверняка, вы уже задумывались о приобретении различного вспомогательного оборудования для работы.

Вот только не у всех есть возможность купить фирменные инструменты и оборудование для домашней мастерской — цены довольно ощутимо кусаются. И доставка в некоторых случаях тоже обходится недешево.

Однако многие мастера-самодельщики, как известно, не ищут легких путей, и всегда могут воспользоваться альтернативным вариантом.

Например, можно сделать ставку на самодельные станки для гаража и мастерской, которые не составит особого труда изготовить самостоятельно из недорогих и доступных материалов.

Даже простые «кустарные» приспособления позволяют в разы упростить и ускорить обработку заготовок из металла и дерева.

Если нужно сэкономить, самодельные станки — пожалуй, наиболее оптимальный вариант. Все необходимые схемы и чертежи можно найти на просторах интернета, в том числе и на нашем сайте.

Самодельные станины

Основой любого станка (неважно — заводского исполнения или самодельного) является станина, на которой он располагается.

Когда собирают самодельные станки из дерева своими руками или станки по металлу, то само собой делают сразу и станину для них.

Но иногда основой станка является какой-либо заводской инструмент (болгарка, электрорубанок, дрель и т.д.) — тогда требуется изготовить только саму станину.

Изготавливая станки из дерева своими руками, станины для них тоже можно сделать из соответствующих (недорогих) материалов: из фанеры своими руками или деревянные.

Тратить металл в данном случае нецелесообразно. Да даже для металлических станков станину можно сделать из дерева. Вот вам пример: самодельная тумба для сверлильного станка.

А вот, например, для ручной ленточной пилы лучше сделать станину из металла — она будет более устойчивой и надежной. В работе с таким инструментом как раз то, что нужно.

Многие мастера предпочитают делать станки из дерева своими руками, потому что они получаются в итоге недорогими и легкими. И станины для них изготовить проще.

Один из таких вариантов — это облегченная станина из фанеры для установки электрического рубанка. В итоге получается очень удобный станок по дереву своими руками.

Материалы для изготовления станков

Если нужно сделать станки из дерева своими руками, то понятно, что основным материалом для их изготовления будет дерево. Это могут быть доски, заготовки из листовых пиломатериалов: фанеры, ДСП или OSB.

В качестве привода для деревообрабатывающих станков допускается использовать различный аккумуляторный или же электроинструмент: УШМ, дрель, шуруповерт, ручной фрезер.

Самодельные станки из дерева своими руками популярны тем, что их изготовить под силу даже начинающим мастерам. Ну и самый главный плюс — все материалы доступны и стоят недорого.

Однако если нужен мощный станок, то вместо дерева уже используется металл. Ну и, помимо стандартного набора инструментов для работы потребуется сварочный аппарат и болгарка.

Таким образом, различные станки и приспособления, изготовленные из металла, потребуют от вас больших вложений, но на выходе они получаются более надежными и функциональными.

Некоторые мастера, которые делают станки из дерева своими руками, используют кроме дерева другие материалы: например, пластик или оргстекло. В некоторых случаях это вполне оправданно.

Станки для обработки металла

Для работы с металлом (особенно в мини цехах по производству металлоконструкций) используются самые разные станки и приспособления, и многие из них вполне можно сделать своими руками.

Для обработки металла делать станки из дерева своими руками нецелесообразно по той причине, что они попросту не справятся с нагрузкой.

Например, самодельный гибочный станок (чтобы делать полудуги и кольца) делают только из черного металлолома. Конструкция должна быть надежной.

Также дополнительно используется автомобильный гидравлический домкрат, так как силы рук, чтобы согнуть заготовку, однозначно не хватит. А с домкратом устройство становится по-настоящему функциональным.

Изготовить станок из дерева своими руками (а точнее только станину для него) для обработки/резки металла можно только в ряде случаев.

Например, это можно реализовать при сборке отрезного станка на базе маленькой болгарки. В данном случае основание изготовлено из ЛДСП (можно взять фанеру).

Но все равно, если будете делать станок для резки металла, то основание для него лучше сделать более надежное и прочное. Здесь не стоит экономить на материале — экономия может выйти боком.

Можно сварить простой каркас из профильной трубы с усилением в центральной части, а затем сверху приварить или прикрутить на болты подходящий по размеру металлический лист.

Гибочный станок для гибки прутков и полос из металла также нуждается в очень прочном основании.

Если бы вместо листа металла была дощечка из фанеры, то станок попросту не способен был бы справляться со своей задачей.

Поэтому делать станки из дерева своими руками для обработки металла можно только в тех случаях, когда нагрузка на основание (станину) будет незначительной. Например, сверлильная стойка или отрезной станок.

Станки по дереву

В зависимости от поставленной задачи, конструкции станков для домашней мастерской могут быть самыми разными, ровно как и используемыми материалы для их изготовления.

Например, самодельный станок по дереву (для распиловки) можно изготовить целиком и полностью из металла. В качестве привода используется электродвигатель, а распил заготовок производится с помощью шины с цепью от бензопилы.

Рекомендуем более подробно прочитать, как сделать такой распиловочный станок по дереву своими руками.

При работе в столярной мастерской часто выполняемой операцией по обработке дерева является шлифовка. Вручную осилить большой объем материала сложно, и поэтому на помощь приходят шлифовальные станки. Конечно же, самодельные.

Советуем вам прочитать обзор: как, используя недорогие материалы, изготовить своими руками разборной шлифовальный станок. Его основная фишка в том, что после работы станок можно разобрать и положить на стеллаж или убрать в ящик стола.

Для работы с деревом в некоторых случаях также может понадобиться простой лобзиковый станок. Изготовить его можно из сабельной пилы. Станина в данном случае — из ЛДСП.

На нашем сайте вы найдете огромное количество самодельных станков как универсальных (шлифовальных, сверлильных и др.), так и для обработки конкретных материалов: металла или дерева.

Для удобства все этапы работ описаны пошагово, а схемы упростят изготовление отдельных элементов.

Обратите внимание: в конце каждого тематического обзора дополнительно встроен видеоролик, просмотрев который, вы сможете лучше разобраться во всех нюансах.

Оцените запись

[Голосов: 66 Средняя оценка: 4.4]

Деревообрабатывающий станок своими руками из коронки по дереву

Деревообрабатывающий станок своими руками

Содержание статьи

До чего же наши люди умны и изобретательны. Сделать из обычного гвоздя отвёртку, а затем выполнить ею свою работу и получить за это зарплату… Такое сможет проделать не каждый американец.

В интернете давно есть интереснейшая идея с использованием коронок по дереву. Без станков и различных дорогих приспособлений, вы легко можете сделать из куска прямоугольной деревяшки, самый настоящий черенок для лопаты. В общем, смотрим, как можно сделать из обычной коронки по дереву, простейший деревообрабатывающий станок.

Что будет нужно для изготовления деревообрабатывающего станка

В принципе, назвать данное приспособление деревообрабатывающим станком, очень сложно, поскольку его конструкция проста как дважды два. Во-первых, нужна будет коронка по дереву. Диаметр коронки зависит от того, какой по толщине держатель для лопаты вам в итоге нужно сделать.

Но и это ещё не все. Коронка нужна сквозная. Поэтому, в некоторых случаях, необходимо будет срезать болгаркой её нижнюю часть, там, где крепится сверло в качестве направляющей. Также можно попробовать коронку по бетону или любую другую.

Кроме коронки нужно будет иметь два деревянных квадрата. Просто отличным вариантом в данном случае станут бруски от поддонов, к которым крепятся доски. В каждом бруске необходимо проделать отверстие строго по центру, чтобы в него можно было бы установить коронку по дереву.

В одном бруске, как это можно заметить на картинках, следует проделать сквозной рез. Смысл сего действия заключается в том, чтобы вам было легче ставить и снимать коронку по дереву.  После установки брусок зажимается в тисках, а коронка плотно сидит из-за этого в отверстии.

Второй же брусок с отверстием будет служить в качестве направляющей для обрабатываемой деревяшки. Когда она крутится и стачивается в коронке, то другим концом проходит через отверстие во втором бруске, тем самым не болтаясь и не уходя в стороны.

Как работает самодельный деревообрабатывающий станок

Для работы самодельного станка для деревообработки, кроме коронок и деревянных брусков с отверстиями, которые будут зажаты в тисках, также потребуется электрическая дрель. Она должна быть достаточно мощной и обязательно иметь боковую рукоятку, чтобы можно было бы уверено и крепко держать инструмент в руках.

Смысл работы приспособления прост. Вы закрепляете один конец деревяшки в патроне электродрели, а второй, заточенный конец засовываете в коронку по дереву. Ну а дальше, дрель включается в работу, и деревяшка начинает стачиваться, проходя через второе отверстие в бруске.

Вот таким простым и не хитрым способом можно быстро и легко сделать черенок на лопату или ручку для молотка. Теперь нет нужды бежать в магазин и покупать кривые держатели. Зачем? Ведь самодельный держак для лопаты, вы никогда для себя не сделаете кривым или не ровным.

Смотрите другие самоделки на сайте samastroyka.ru.

При необходимости можно легко модернизировать самодельное приспособление. Сделать его стационарного типа, например, в виде столешницы с направляющими. Ну а в качестве дрели, можно легко приспособить однофазный электродвигатель, при одном важном условии, что коронка будет подвижной по всей длине столешницы.

Присылайте свои идеи самодельных станков, и вместе у нас все получится.

Оценить статью и поделиться ссылкой:

Как сделать деревообрабатывающий станок

















Дерево как материал используется очень широко, что позволяет получать довольно разнообразные конструкции. Этот продукт довольно хорошо поддается обработке, что делает его уникальным и популярным.

Используя многофункциональный деревообрабатывающий станок можно получать очень сложные изделия. Они затем используются как отдельно, так и в комплексе с другими материалами.

Подготовительные работы

Процесс сооружения деревообрабатывающего станка — относительно сложная процедура. Поэтому чтобы сделать все правильно, следует определиться с типом и функциональностью такой конструкции.

Для этого желательно изучить несколько разных чертежей и подобрать оптимальный вариант. После этого можно приступать к сооружению такой конструкции. При этом следует выполнить несколько подготовительных процедур:

  1. В первую очередь необходимо купить двигатель. Мощность его подбирается индивидуально. Если вы планируете совместить несколько функций, тогда желательно покупать более мощный аппарат.
  2. После этого приобретаем весь материал и начинаем строить рабочий стол. Такая конструкция зачастую очень устойчива и выполняется из металла.

Продолжаем строительство

Сооружение деревообрабатывающего станка выполняется в несколько последовательных этапов:

  1. Изначально производится сооружение привода вала, который будет обеспечивать вращение пилы (с одной стороны) и сверла (может быть токарный резец). Следует понимать, что работать они могут независимо, а могут и приводится в движение одновременно. Первый вариант более предпочтительней.
  2. Затем изготавливается рабочий стол, к которому будет крепиться заготовка. Сторона, на которой крепится циркулярная пила, может дополняться одновременно небольшим фугасным станочком, который располагается сразу за инструментом.
  3. Затем приводится подключение мотора к основному валу. Для таких целей зачастую используют пасс. При этом следует сделать возможность включения рабочих органов по отдельности, что сделает станок многофункциональным.

Обратите внимание, что самым простым станком такого рода является обычный привод циркулярной пилы от мотора. Он выполняет только одну функцию и при наличии места и денег, его можно соорудить отдельно.

Смотрите также:

Какой сварочный инвертор купить http://euroelectrica.ru/kakoy-svarochnyiy-invertor-kupit/.

Интересное по теме: Как сделать светодиодный светильник

Советы в статье «Как открыть лифт » здесь.

Если вы решили сделать деревообрабатывающий станок самостоятельно, тогда желательно предварительно проконсультироваться со специалистом и подобрать необходимый вариант исполнения. Советуем также посмотреть этот ролик:

По материалам: https://stanokgroup.ru/stanki/po-derevu/mnogofunkcionalnyj-bytovoj-stanok.html











СТД-120М, СТД-120 Станок токарный по дереву. Паспорт, схемы, описание, характеристики

Сведения о производителе токарного станка по дереву СТД-120М

Производителем токарного станка по дереву стд-120м является ИП Чупраков Роман Викторович, город Киров. Адрес сайта: http://std120.ru

СТД-120М Станок токарный по дереву настольный учебный. Назначение, область применения

Токарный станок по дереву СТД-120М предназначен для изготовления малогабаритных деталей из древесины. Он выгодно отличается от своего предшественника — станка СТД-120 прежде всего тем, что травмоопасные зоны имеют защитное ограждение, рабочее место оборудовано местным освещением, усовершенствована электрическая схема управления, приняты меры по снижению уровня шумов и вибрации, специально разработана система механизированного удаления отходов — пылестружкоулавливающая установка.

Учебный токарный станок по дереву СТД-120М предназначен для выполнения легких токарных работ по дереву и в центрах, на планшайбе или в патроне, а также для выполнения несложных сверлильных работ:

  • точение цилиндрических и профильных тел вращения
  • торцевание, закругление и отрезание заготовок под различными углами
  • внутреннее точение по заданному профилю и сверление
  • профильную и декоративную обработку плоских поверхностей большого диаметра на планшайбе (типа тарелки, чашки)

СТД-120М Общий вид токарного деревообрабатывающего станка

Фото токарного станка СТД-120М

СТД-120М Общий вид токарного деревообрабатывающего станка без защитного кожуха и ограждения

Фото токарного станка СТД-120М без защитного кожуха и ограждения

Состав токарного станка СТД-120М

Основные узлы токарного станка СТД-120М

Станок состоит из следующих сборочных единиц и деталей:

  1. электродвигатель
  2. кнопочный выключатель
  3. клиноременная передача
  4. шпиндель
  5. передняя бабка
  6. кнопочный блок
  7. светильник
  8. корпус с центром-вилкой
  9. подручник
  10. защитный экран
  11. рукоятка зажима
  12. ограждение станка
  13. задняя бабка
  14. маховик
  15. станина с направляющими
  16. опорная лапа
  17. закрепляющая гайка
  18. пиноль
  19. центр
  20. рукоятка стопора
  21. держатель (каретка)
  22. двухрожковая гайка
  23. деревянная платформа
  24. опорные бруски
  25. щель для отсасывания отходов

Схема кинематическая токарного станка СТД-120М

Кинематическая схема токарного станка СТД-120М

Передняя бабка токарного станка СТД-120М

Передняя бабка токарного станка СТД-120М

Конструкция передней бабки токарного станка СТД-120М

Конструкция передней бабки токарного станка СТД-120М

Передняя бабка станка токарного СТД-120М служит для установки и крепления заготовки и передачи ей вращательного движения.

Передняя бабка состоит из фасонного корпуса, отлитого из чугуна. В нем соосно расточены два отверстия для радиальных сферических подшипников.

Шпиндель представляет собой стальной фасонный вал, на правом конце которого нарезана резьба для навертывания патрона, планшайбы и других специальных приспособлений для закрепления заготовок.

На левом конце шпинделя насажен двухступенчатый приводной шкив, получающий движение через клиноременную передачу от электродвигателя. С обеих сторон на бабке крепятся крышки с войлочными набивками.

Для пуска и остановки шпинделя станка СТД-120М на корпусе передней бабки размещен пост управления, а сверху — светильник.

Клиноременная передача. На валу электродвигателя станка токарного СТД-120м жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка СТД-120. Переставляя ремень с одной ступени на другую, можно менять частоту вращения шпинделя. Клиноременная передача станка СТД-120м закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем. При ее открывании происходит отключение электродвигателя и шпиндель станка СТД-120м останавливается.

На валу электродвигателя жестко закреплен двухступенчатый шкив, который при помощи клинового ремня передает вращение двухступенчатому шкиву, закрепленному на шпинделе станка. Клиноременная передача закрыта металлическим ограждением, открывающаяся крышка которого сблокирована через конечный выключатель с электродвигателем так, что при ее открывании происходит отключение электродвигателя и станок останавливается. Крышка ограждения запирается при помощи винта.

Приспособления для закрепления и обработки заготовок на токарном станке СТД-120М

Приспособления для закрепления заготовок на токарном станке

  • а — спиральный самоцентрирующий патрон
  • б — чашечный патрон
  • в — трезубец
  • г — тисочный патрон
  • д — планшайба
  • е — цилиндрический патрон
  • ж — корпус с центром-вилкой
  • з — специальный патрон с зубцами
    • 1 — зубцы
    • 2 — центральный зубец
    • 3 — ограждение зубцов
    • 4 — конус патрона

В зависимости от вида заготовки и выполняемых работ на шпиндель станка СТД-120м должно быть установлено одно из приспособлений, входящих в комплект станка: патрон, центр-вилка или планшайба. Патрон СТД-120М служит для закрепления коротких заготовок при обработке с торца. Центр-вилка станка СТД-120 предназначена для закрепления длинных деревянных заготовок при обработке в центрах. Планшайба станка СТД-120м представляет собой металлический диск, в центре которого выступает бобышка с внутренней резьбой для навертывания на шпиндель.

В зависимости от формы и назначения будущей детали заготовку устанавливают в центрах передней и задней бабок или на шпиндель передней бабки. Во всех случаях заготовку следует установить так, чтобы она воспринимала вращательное движение шпинделя. Для этих целей существует много приспособлений, которые можно разделить на следующие группы: для закрепления заготовки в центрах, для закрепления заготовки за наружную поверхность и для закрепления заготовки за отверстия.

Для закрепления заготовки в центрах наибольшее распространение получил трезубец. Один конец трезубца имеет форму конуса соответственно конусу в шпинделе передней бабки, а другой конец — форму трезубой вилки. При закреплении заготовки один ее конец с намеченным пазом вставляют в трезубец, а второй поджимается центром пиноли задней бабки.

Для закрепления заготовки за наружную поверхность служат следующие приспособления: чашечные, тисочные и кулачковые патроны, планшайба.

Чашечный патрон имеет с одной стороны цилиндрическую полость, а с другой — конический хвостовик для установки в шпиндель передней бабки. Округленную часть заготовки плотно вставляют (заколачивают) в полость патрона или зажимают болтами.

Тисочный патрон применяют в тех случаях, когда часть изделия имеет форму четырехугольника (граненую поверхность). Для обработки заготовку вставляют в тиски патрона и зажимают винтом. Чашечные и тисочные патроны иногда вместо конических хвостовиков имеют винтовые нарезки для установки на наружной части шпинделя.

Для закрепления изделий за наружную поверхность применяют, также, трехкулачковые самоцентрирующиеся и четырехкулачковые патроны с независимым перемещением кулачков. Трехкулачковый патрон обеспечивает быстрое и надежное зажатие и центрование заготовки благодаря одновременному радиальному перемещению кулачков. Каждый трехкулачковый патрон может служить для закрепления изделия как за наружную, так и за внутреннюю поверхность. Для этого такие патроны снабжают двумя комплектами кулачков.

Для задней бабки целесообразно применять самовращающийся центр (на подшипниках) с конусом Морзе.

На планшайбе обрабатывают большие заготовки и плоские диски, для чего в ней предусмотрены отверстия, через которые винтами крепят заготовку. Необходимо учитывать, что винты не должны выходить на обрабатываемую поверхность заготовки. Планшайбу навинчивают на шпиндель после закрепления заготовки.

Массовое применение для крепления изделий из отверстия имеют различные оправы. Конструкции оправ выбирают в зависимости от назначения изделия, они бывают в основном двух типов — рифленые и цанговые.

Для изготовления на токарном станке по обработке различных деталей применяют резак-пилу. Данное приспособление можно использовать и для отрезания колец от алюминиевых и латунных трубок (на токарном станке по обработке металла) и для отрезания заготовок из пластмасс, оргстекла и других материалов.

При работе резак-пила устанавливается на подручник станка так, чтобы планка опиралась на обрабатываемую поверхность заготовки. Затем резак равномерно подается вперед. Ограничитель дает возможность установить необходимую глубину протачивания в тех случаях, когда заготовка не отрезается совсем.

Приспособление просто в изготовлении. Резак-пила изготовляется из ножовочного полотна. Остальные детали — из поделочной стали.

Приспособление для шлифования токарных изделий применяется при шлифовании готовых изделий на токарном станке. Оно позволяет добиться хорошего качества шлифовки, удобно и безопасно в работе. Это приспособление легко изготовить в любой мастерской. На планку наклеивается пластинка из пористой резины или войлока, поверх которой накладывается шлифовальная шкурка (желательно на основе из материи). Края зажимаются между планками при помощи гайки-барашка. Крючки-ограничители обеспечивают безо-пасную работу. Крючки крепятся к основанию при помощи заклепки. Приспособление можно применять и при полировке изделий.

Задняя бабка токарного станка СТД-120М

Задняя бабка токарного станка СТД-120М

Задняя бабка станка СТД-120 служит опорой при обработке длинных заготовок, поддерживая их задним центром, и для закрепления в ее пиноли патрона для сверл, самих сверл и других инструментов при обработке отверстий. Задняя бабка СТД-120 состоит из корпуса с пинолью, который скользит по направляющим станины. Задняя бабка станка СТД-120 закрепляется на направляющих станины.

С одной стороны пиноль имеет отверстие, расточенное на конус Морзе, в которое вставляется задний центр, патроны или сверла, имеющие хвостовик с тем же конусом. С другой стороны запрессована втулка с внутренней резьбой. Пиноль свободно перемещается в отверстии верхней части корпуса. От вращения вокруг своей оси пиноль предохраняет установочный винт, который входит в паз на наружной поверхности пиноли.

С резьбовой втулкой спарен винт пиноли (подачи), на одном конце которого на шпонке насажен маховик, закрепленный гайкой. Вращаясь вместе с маховиком, винт пиноли через резьбовую втулку перемещает пиноль.

Закрепление пиноли в нужном положении осуществляется рукояткой зажима. Задняя бабка закрепляется гайкой на станине с сухарем и болтом, для завинчивания которой прилагается комбинированный ключ. Для смазки пиноли и винта в корпусе бабки и пиноли имеются маслопроводящие отверстия.

Подручник с держателем станка токарного СТД-120

Подручник с держателем станка токарного СТД-120

Подручник с держателем станка СТД-120М служит опорой для режущего инструмента. Держатель подручника состоит из прямоугольного бруска с приливом, в отверстие которого вставляется стержень подручника. Подручник станка СТД-120 закрепляется на нужной высоте и в определенном положении рукояткой. Держатель подручника закрепляется на направляющих станины станка СТД-120М специальным винтом и рукояткой через шайбу. Для работы с короткими и длинными заготовками станок комплектуется двумя подручниками длиной 200 мм и 400 мм.

Станина станка токарного СТД-120м

Станина станка СТД-120м литая чугунная на двух ножках устанавливается на подставке и является основанием, на котором монтируются основные узлы станка СТД-120М. Слева на станине закреплена передняя бабка станка. По направляющим станины передвигаются и закрепляются в определенном положении держатель с подручником и задняя бабка станка.

Ограждение зоны резания станка СТД-120М

Ограждение зоны резания на станке СТД-120м служит для защиты работающего от отлетающей стружки и снижения концентрации образующейся пыли в зоне дыхания работающего до установленных санитарных норм. Оно состоит из металлического кожуха и откидных экранов.

Приспособления для установки и крепления заготовок станка токарного СТД-120

Режущие инструменты

Станок комплектуется двумя видами режущих инструментов: рейврами и майзолями. Рейеры для станка СТД-120 представляют собой желобчатый резец, по форме похожий на полукруглую столярную стамеску. Майзели для станка СТД-120 представляют собой резцы, имеющие форму плоской стамески с лезвием.

Схема электрическая принципиальная токарного деревообрабатывающего станка СТД-120М

Электрическая схема токарного станка СТД-120М

Электрооборудование станка токарного деревообрабатывающего СТД-120М

Электрооборудование станка токарного СТД-120 рассчитано для подключения его к сети трехфазного переменного тока напряжением 380 В с глухозаземленной нейтралью. В шкафу управления станка токарного СТД-120 находятся также трансформатор освещения 380/24 В. В качестве привода станка служит асинхронный двигатель. Управление станком производится с поста управления, расположенного на передней бабке станка. Подключение электрооборудования токарного станка СТД-120М к трехфазной сети напряжением 380 В и его заземление производит Заказчик. Включение станка без подключения его к магистрали заземления не допускается.

Читайте также: Производители деревообрабатывающих станков и оборудования

СТД-120М, стд-120 Станок токарный по дереву. Видеоролик.

Технические характеристики токарного станка СТД-120М

Наименование параметра СТД-120М
Основные параметры станка
Высота центров, мм 120
Наибольшая длина заготовки, устанавливаемой в центрах (РМЦ), мм 500
Наибольший диаметр обрабатываемых заготовок, мм 190
Наибольшая длина точения заготовки, мм 450
Число скоростей вращения шпинделя, об/мин 2
Частота вращения шпинделя, об/мин 2350/ 2050
Электрооборудование станка
Род тока питающей сети 380В 50Гц
Количество электродвигателей на станке, шт 1
Электродвигатель — номинальная мощность, кВт 0,4
Габарит и масса станка
Габарит станка (длна х ширина х высота), мм 1250 х 575 х 550
Масса станка, кг 100

    Список литературы:

  1. Станок токарный по дереву (учебный) СТД-120М. Паспорт, 1990
  2. Амалицкий В.В. Деревообрабатывающие станки и инструменты, 2002
  3. Афанасьев А.Ф. Резьба по дереву, Техника, Инструменты, Изделия, 2014
  4. Бобиков П.Д. Мебель своими руками, 2004
  5. Борисов И.Б. Обработка дерева, 1999
  6. Джексон А., Дэй Д. Библия работ по дереву, 2015
  7. Золотая книга работ по дереву для владельца загородного участка, 2015
  8. Ильяев М.Д. Резьба по дереву, Уроки мастера, 2015
  9. Комаров Г.А. Четырехсторонние продольно-фрезерные станки для обработки древесины, 1983
  10. Кондратьев Ю.Н., Питухин А.В… Технология изделий из древесины, Конструирование изделий и расчет материалов, 2014
  11. Коротков В. И. Деревообрабатывающие станки, 2007
  12. Лявданская О.А., Любчич В.А., Бастаева Г.Т. Основы деревообработки, 2011
  13. Любченко В.И. Рейсмусовые станки для обработки древесины, 1983
  14. Манжос Ф.М. Дереворежущие станки, 1974
  15. Расев А.И., Косарин А.А. Гидротермическая обработка и консервирование древесины, учебное пособие, 2010
  16. Рыженко В.И. Полная энциклопедия художественных работ по дереву, 2010
  17. Рыкунин С.Н., Кандалина Л.Н. Технология деревообработки, 2005
  18. Симонов М.Н., Торговников Г.И. Окорочные станки, 1990
  19. Соловьев А.А., Коротков В.И. Наладка деревообрабатывающего оборудования, 1987
  20. Суханов В.Г. Круглопильные станки для распиловки древесины, 1984
  21. Фокин С.В., Шпортько О.Н. Деревообработка, Технологии и оборудование, 2017
  22. Хилтон Билл Работы по дереву, Полное руководство по изготовлению стильной мебели для дома, 2017

Связанные ссылки. Дополнительная информация

Долбежный станок с несколькими пазами


Можно купить
детальные планы
долбежного станка

Я всегда использовал самодельный долбежный станок для паза.
и шиповидные суставы. Мой
производился предыдущий долбежный станок
возможно из-за удачной находки на распродаже излишков. Но я всегда хотел
иметь возможность построить долбежный станок с нуля, легко используя
доступные материалы. Я наконец построил такую ​​машину,
и в этой статье описывается, как это работает.

Горизонтальное перемещение
Механизм

Крепление фрезы и
вертикальная регулировка



Соединяет этот станок
может резать


Построение горизонтальных ползунов

Механизм

Создание маршрутизатора
крепление и вертикальное положение
регулировок


Сборка стойки
для пазовода


Горизонтальный фрезерный стол

для долбежного станка

Вы также можете увидеть долбежный паз Tony C на основе планов
на LumberJocks.У Тони тоже много
фото если это конструкция на flickr.

Также: Паз Майкла

Эти статьи также доступны на немецком языке


Можно купить
детальные планы долбежного станка

Дополнительные видеоролики о долбежном станке:
Использование долбежного станка для некоторых полок
Видео Стива Эммонса о своей машине
Слайд-шоу / видео Тони Си о своей долбежной машине
Мое предыдущее видео о станке (с 2009 г.)

Подробнее о Столярные изделия с пазом и шипом

Вернуться на мой сайт Woodworking

Самодельные инструменты для деревообработки — Самодельные инструменты.нетто

Самодельные инструменты для деревообработки
В категории «Деревообработка» на сайте
HomemadeTools.net представлено огромное количество самодельных деревообрабатывающих инструментов, включая ручные инструменты, такие как стамески, рубанки и ручные пилы, а также самодельные столярные инструменты, самодельное деревообрабатывающее оборудование, шлифовальные инструменты, инструменты для фрезерования и множество различных видов токарной обработки по дереву. инструменты.

Если вы хотите изготовить самодельные ручные инструменты для деревообработки, ознакомьтесь с нашими идеями по проектам для различных видов молотков, лезвий для спиц, инструментов для бисероплетения, долот и палочек.Если вы хотите построить свои собственные ручные пилы, у нас есть различные сборки для луковых пил, копировальных пил, панельных пил, рамных пил, лопастных пил, токарных пил и пил в форме ласточкина хвоста. Для других инструментов ручной работы по дереву, таких как стамески, у нас есть идеи для обрезки стамески, резцов для гравировки, врезных долот, стамески для петель, стамески в форме ласточкина хвоста и даже шкафов для стамески и стоек для стамески. Независимо от того, какой тип ручных инструментов для обработки дерева вы хотите изготовить, у нас есть идеи, фотографии, видео и планы самодельных инструментов для деревообработки, которые могут помочь вам на вашем пути.

Если ваши самодельные проекты по дереву включают в себя готовящиеся к выпуску самодельные деревянные инструменты, мы можем помочь с идеями для разгрузочных столов для ваших пил, специальных ограждений, толкателей, салазок и даже готовых настольных пил. Многие из наших сборок также включают планы по обработке дерева, чтобы упростить сборку деревянных инструментов ручной работы.

В дополнение к сотням различных самодельных инструментов для деревообработки у нас также есть множество идей для токарных инструментов, включая скребки, полые инструменты, резьбовые косы, опоры для инструментов, приводные центры, люнеты, оправки и многие другие самодельные инструменты для деревообработки. .

Заводские деревообрабатывающие инструменты также включают в себя множество различных видов шлифовальных инструментов. У нас есть сборки для шлифовальных столов, шлифовальных блоков, многофункциональных шлифовальных машин, шлифовальных машин для талии, дисковых шлифовальных машин и многих других шлифовальных инструментов своими руками для самых разных задач.

Если ваша идея создания инструментов для деревообработки связана с самодельными станками по дереву, мы можем помочь с примерами конструкций для шлифовальных машин, таких как дисковые шлифовальные машины, барабанные шлифовальные машины, шпиндельные шлифовальные машины и шлифовальные машины для толщины. У нас также есть сотни различных идей для токарных станков по дереву и связанных с ними инструментов.

Независимо от того, какие самодельные инструменты для деревообработки вы бы хотели изготовить, у нас есть множество различных деревянных инструментов, сделанных самодельными любителями деревообработки, которые помогут сэкономить деньги и получить удовольствие от работы по дереву.

▷ Деревообрабатывающие станки, инструменты и оборудование б / у

Деревообрабатывающие станки б / у промышленного назначения

  1. Индекс
  2. Дерево — натуральный материал номер один
  3. Отрасли промышленности и виды деревообрабатывающего оборудования

    1. Пилы
    2. Удаление материала
    3. Прецизионная обработка
    4. сборка
    5. Цилиндрическая токарная обработка
    6. Финальная полировка
    7. Обработка шпоном ДСП и профилей
    8. Наплавка и отделка
    9. Станки для обработки периферийной древесины
  4. Что мне нужно знать при покупке деревообрабатывающего оборудования?
  5. Крупнейшие производители деревообрабатывающего оборудования

Дерево — натуральный материал номер один

Дерево всегда было самым популярным натуральным материалом и еще некоторое время будет им оставаться.Он использовался в качестве строительного материала для зданий и мебели на протяжении тысячелетий. Преимущества древесины говорят сами за себя: этот возобновляемый материал, как никакой другой, сочетает в себе два ключевых аспекта — низкую плотность и высокую стабильность. Это делает древесину особенно интересной для строительства, так как она может изолировать тепло и выполнять ряд статических требований. На протяжении тысячелетий развивалась обширная деревообрабатывающая промышленность, которая до сих пор играет ведущую роль.

Определение термина «деревообработка»

Деревообработка включает в себя все методы изготовления и обработки деревянных поверхностей.К ним относятся процессы создания форм (механическая обработка или истирание), а также машинный дизайн или нанесение цветов на древесину.

Отрасли промышленности и виды деревообрабатывающего оборудования

Широкий ассортимент деревообрабатывающего оборудования начинается с простых инструментов с ручным управлением и заканчивается крупными промышленными деревообрабатывающими станками. В большинстве случаев деревообрабатывающее оборудование работает путем механической обработки материала или соскабливания слоев для достижения желаемой формы с использованием широкого набора инструментов. Однако существуют столярные станки, которые поддерживают объем и массу материала, изменяя его форму.Дерево также можно согнуть в любую необходимую форму с помощью пара под давлением, что не меняет ни одного из положительных свойств дерева.

Диапазон доступных деревообрабатывающих инструментов и оборудования лучше всего можно объяснить, проследив путь материала от его зарождения в виде ствола дерева до готового продукта.

Пиление

Заготовка древесины

Стволы деревьев сегодня больше не разделяют топорами; эту работу сейчас выполняют пилы. Бензопилы являются основным типом деревообрабатывающих инструментов, но их часто дополняют более современные лесозаготовительные машины для повышения производительности и значительного повышения безопасности.К ним относятся пилы, особенно на одноименной «лесопилке», которые могут принимать самые разные формы.

Раскрой

Лесопилки

Стационарные пилы по дереву, такие как цепные пилы и циркулярные пилы, используются на лесопильных заводах для распиливания доставляемых стволов деревьев до приемлемых размеров. Используемые дисковые пилы часто бывают значительных размеров.

Пилы для стройплощадок и мастерских

Форматно-раскроечный станок ALTENDORF F45 (источник: altendorf.де)

Значительно меньше, но не менее мощные — это ручные циркулярные пилы, строительные пилы, торцовочные пилы и пилы с продольным столом, которые находят хорошее применение на строительных площадках и в мастерских по всему миру. Циркулярные пилы также включают пилы для панелей, которые используются в области производства древесно-стружечных плит.

Ленточная пила — идеальный инструмент для разделения древесины на секции из материалов практически любой ширины. Вместо вращающегося диска в ленточной пиле используется ремень для циркулярной пилы, удерживаемый на месте за счет натяжения, в результате чего она менее долговечна, чем ее собратья с циркулярной пилой.Однако в качестве расходных материалов пильные ленты очень доступны по цене.

Удаление материала

Для измельчения цельного куска материала до нужной длины или ширины требуются специальные инструменты для обработки дерева, такие как широко используемый строгальный станок по дереву. Строгальные станки — это старинный инструмент из области деревообработки. Классический тип — это ручной рубанок, который до сих пор в больших количествах используется плотниками. Устройство одновременно обеспечивает древесину гладкой поверхностью.

Сегодня существуют также строгальные станки с электрическим приводом, дополняющие традиционный вариант.Они работают с использованием вращающегося ножевого ролика, даже в их крупномасштабных промышленных эквивалентах. Рубанок и строгальный станок используются для уменьшения больших объемов балок и досок до постоянной толщины.

Прецизионная обработка

Станки фрезерные

Фрезерный станок также является ключевым элементом деревообрабатывающего оборудования. Вместо пильного полотна фрезы работают с вращающейся пильной головкой, конструкция которой определяет профиль режущей кромки.Фрезерные станки используются для изготовления деревянных профилей и обработки отдельных контуров панелей и твердых материалов. Также разработан широкий выбор инструментов для деревообрабатывающих предприятий. Самые маленькие и простые фрезы известны как фрезерные станки, которые используются многими плотниками в качестве столярных машин. После установки на рабочий стол и оснащения механическим упором фрезерные станки превращаются в фрезерные станки. Это стандартный инструмент для изготовления деревянных профилей, например, плинтусов или оконных рам.Фрезерные станки высочайшего качества — это фрезерные станки с ЧПУ. Они оснащены фрезерной головкой, которая может проходить через деревянный брусок со всех сторон через три-пять осей, создавая любой тип продукта, который только можно вообразить.

Совершенство ЧПУ

Фрезы с ЧПУ

предназначены для создания сложных контуров серийного качества и отличаются от металлообрабатывающих станков прежде всего своей жесткостью. Поскольку древесина является относительно мягким материалом, станкам не нужно выдерживать огромное сопротивление и нагрузку, которые испытывают металлообрабатывающие станки.Вместо блока охлаждающей смазки в деревообрабатывающих станках с ЧПУ используется мощная вытяжка. Вытяжка особенно важна при обработке древесины, поскольку сложные машины очень чувствительны к скоплению пыли.

Еще одно ключевое отличие — относительное отсутствие 3D-обработки по сравнению с металлообработкой. Тем не менее, технология ЧПУ очень важна в 2D-деревообработке, поэтому большая часть деревообрабатывающего оборудования с ЧПУ находится в секторе панельной обработки. Он используется для фрезерования точных и единообразных контуров в конкретные материалы панелей в различных масштабах.

Сборка

Станки сверлильные

В деревянных изделиях часто используются отверстия для вставки штифтов, резьбовых штифтов, болтов и многого другого.

Ручная дрель — один из старейших видов деревообрабатывающего оборудования, который с тех пор превратился в ряд мощных электродрелей и высокоэффективных сверлильных станций. С их помощью в материале можно просверлить отверстия любого типа с неизменно точными результатами. Расточные станки востребованы при производстве мебели и особенно подходят для обработки ДСП.

Установки шпоночные

В линейке сверлильных станков также есть станки для установки дюбелей, которые используются для установки дюбелей и штифтов в предварительно просверленные отверстия. Это делает возможной мебель в плоской упаковке, когда заказчик должен собрать вместе несколько различных частей, чтобы сформировать конечный продукт. Без сверлильных станков и станков для установки дюбелей мир мебели, каким мы его знаем, был бы совсем другим.

Цилиндрический токарный

Станки токарные деревообрабатывающие

Токарный станок по дереву — краеугольный камень каждой столярной операции.Все, что нужно сделать круглым, можно обработать на этом предшественнике обычного токарного станка. Деревянный материал зажимается и поворачивается в продольном направлении. Затем можно использовать долото для создания контура по всей окружности предмета. Самые простые токарные станки по дереву — это расширительные узлы для обычных сверлильных станков. Сегодняшние промышленные токарные станки по дереву управляются компьютером, и на них можно положиться, чтобы получить заготовки неизменно высокого качества и размеров.

Окончательная полировка

Шлифовально-полировальные станки отвечают за завершающие процессы обработки дерева.Они соскабливают мельчайшие дефекты и создают мягкую и гладкую основу для непрерывной обработки. Используемые станки — это ленточно-шлифовальные станки, от ручных электрических инструментов до промышленного оборудования для крупномасштабного серийного производства.

Обработка шпоном ДСП и профилей

Технология облицовки

Шпон — это ключевой материал, придающий ДСП более привлекательный и естественный вид. Необходимость обработки фанеры привела к появлению ряда очень сложных и универсальных машин.Один из них — это станок для снятия кожуры, который работает по принципам, аналогичным принципам строгального станка, но с этими устройствами поворачивается ствол дерева; не лезвие. Лущильные машины — это высокоэффективные промышленные машины, которые могут превратить ствол в тонкий, как бумага, шпон за считанные секунды.

Прессы

Прессы для шпона — это простейшие машины для укладки шпона на ДСП, но их эффективность исключительно высока.Базовые прессы для шпона часто заменяются многодневными прессами из-за необходимости серийного производства. С их помощью можно за один рабочий цикл превратить огромное количество панелей из ДСП в красиво облицованные изделия.

Кромкооблицовка

Укладка шпона на профили и кромки ДСП может быть особенно сложной, поскольку они не выровнены и не расположены под удобным прямым углом. Другие типы кромок, такие как выпуклые, вогнутые или слоистые, также требуют подходящего станка для нанесения шпона, поэтому были разработаны кромкооблицовочные станки и оборудование для мягкой и постформовки — одни из самых сложных станков в деревообрабатывающей промышленности. .

Наплавка и отделка

Работы по наплавке и отделке деревянных материалов также выполняются различными станками. Как уже упоминалось, прессы для шпона — это лишь небольшая часть процесса, когда на древесину наносится специальный верхний слой или покрытие. Древесина достаточно универсальна, поэтому ее можно использовать и на обычных малярных машинах. Станции промышленной окраски широко используются в крупномасштабном производстве и позволяют окрасить любое деревянное изделие в любой цвет и качество поверхности.

Станки для обработки периферийной древесины

Для профессиональной обработки древесины требуется ряд периферийных устройств, например, для доставки материалов, транспортировки товаров и удаления образовавшихся отходов.

Добыча и измельчение

Например, для каждого деревообрабатывающего станка требуется мощный вытяжной агрегат, чтобы стружка и пыль, образующиеся в цехе, не заполнились. Вытяжное оборудование используется для сбора стружки и пыли и их дальнейшей обработки, такой как прессование в древесно-стружечные плиты или пеллеты для дровяных печей.

Древесные отходы образуются при выполнении многих видов деревообрабатывающих работ, даже если оборудование современное, эффективное и спроектировано так, чтобы свести к минимуму ненужные срезы и побочные продукты. Затем в игру вступают деревообрабатывающие станки, которые измельчают обрезки и делают отходы пригодными для последующего использования в деревообрабатывающем оборудовании.

Погрузочно-разгрузочные работы и транспортировка

Industry также разработала ряд машин для транспортировки деревянных изделий, главным из которых является древесно-стружечная плита, таких как перегрузочные станции, оборудование для штабелирования и укладки на поддоны, роликовые направляющие и конвейерные ленты.

Существует также множество дополнительных периферийных станков для деревообрабатывающей промышленности: специализированные упаковочные машины, решения для обработки древесины и многое другое. Мир деревообрабатывающих станков огромен.

Что нужно знать при покупке деревообрабатывающего оборудования?

Подержанный рынок сегодня

Профессиональные переработчики дерева и ДСП в первую очередь заботятся об эффективности. Давление на производителей в отношении инноваций огромно — машины / системы часто продаются из соображений эффективности задолго до того, как они будут списаны, чтобы приобрести более современную и, следовательно, плодотворную модель.Рынок подержанных деревообрабатывающих станков богат, что помогает удерживать цены на низком уровне.

Износ / загрязнения

Деревообрабатывающие станки не подвергаются такой же нагрузке, как металлообрабатывающие станки, поэтому они не так надежны, как последние. Тем не менее, внутренний износ профессионального оборудования относительно невелик. Но главное, что касается деревообрабатывающих станков, — это не то, каким силам они могут противостоять, а уровень загрязнения.При обработке древесины образуется очень мелкая пыль, которая проникает даже в мельчайшие трещины в механизмах и превращается в трудноудаляемый налет. Если есть электрические компоненты, они подвержены риску короткого замыкания. В подшипниках это приводит к повышенному износу. Если это не заметить, точность фрезы, сверла или кромкооблицовочного станка может резко снизиться.

Покупка б / у

Самое важное, что нужно сделать при покупке подержанного деревообрабатывающего оборудования, — это внимательно изучить внутреннее устройство станка.Даже если машина выглядит отполированной и высококачественной, внутренняя часть может говорить о другом. Особенно страдают машины, которые накладывают / приклеивают виниры: присутствует как пыль, так и клей, которые могут навсегда застрять.

Очистка и обслуживание бывшего в употреблении деревообрабатывающего оборудования

Приложив немного терпения и смазки для локтей, можно отремонтировать даже сильно загрязненные машины, которые кажутся полностью неисправными. Профессиональная чистка, замена изнашиваемых деталей и ремонт могут сделать любое бывшее в употреблении деревообрабатывающее оборудование на продажу безупречным и готовым к многолетней непрерывной эксплуатации.Излучатели сухого льда особенно подходят для этой задачи, потому что они способны удалять стойкие отложения клея и пыли и придают машинам презентабельный вид в выставочном зале. Теперь даже самые скромные покупатели могут пользоваться преимуществами высококачественного деревообрабатывающего станка.

Основные производители деревообрабатывающего оборудования

Древесина обрабатывается по всему миру, и существует огромное количество производителей оборудования, производящих все мыслимые типы устройств. На Surplex.com вы часто найдете высококачественные бывшие в употреблении деревообрабатывающие станки по привлекательным стартовым ценам и условиям.Мы регулярно добавляем подержанные деревообрабатывающие станки, доступные на наших промышленных аукционах, поэтому всегда стоит регулярно посещать нашу платформу подержанного оборудования. Если вы не можете найти подходящее деревообрабатывающее оборудование для продажи, нуждаетесь в разъяснениях или у вас есть вопрос о продаваемом конкретном столярном инструменте, не стесняйтесь обращаться в нашу службу поддержки клиентов, которая всегда готова предоставить информацию и совет.

Установщики, операторы и тендеры на деревообрабатывающие станки на My Next Move


Краснодеревщик, машинист, машинист шлифовального станка

Изделия из дерева, которые мы используем каждый день, — мебель, кухонные шкафы, музыкальные инструменты и многое другое — производятся высококвалифицированными мастерами по дереву.Мастера по дереву изготавливают изделия из древесины и синтетических древесных материалов. Современная деревообрабатывающая промышленность очень высокотехнологична; в то время как некоторые продолжают работать с традиционными методами в небольших мастерских, большинство плотников используют автоматизированное оборудование, такое как компьютеризированные станки с числовым программным управлением или станки с ЧПУ, работая на высокопроизводительных сборочных линиях. Мастера по дереву настраивают оборудование, вырезают и формируют деревянные детали, а также проверяют размеры. Они применяют крепеж и клеи и собирают детали в готовые блоки.Чтобы завершить изделие, они устанавливают оборудование и подходят для изделий из стекла, металлической отделки, электрических компонентов и камня. Наконец, шлифуют и наносят финишную отделку. Краснодеревщики и плотники делают деревянные детали и проектируют индивидуальные шкафы в соответствии со спецификациями клиентов, а затем строят и устанавливают их. Мастера мебельной отделки выполняют отделочные работы по окрашиванию, герметизации и финишному покрытию деревянных изделий. Они также ремонтируют мебель и могут работать с антиквариатом, чтобы сохранить и отремонтировать ее. Рабочие могут работать с тяжелыми материалами и подвергаться воздействию шума и пыли.Травмы случаются чаще, чем на многих других работах. Защитное снаряжение, включая защитные очки, респираторы и средства защиты слуха, используется на многих работах. Большинство плотников работают полный рабочий день в обычные рабочие часы. Для плотников обычно требуется аттестат об окончании средней школы или его эквивалент. Для полного овладения знаниями может потребоваться несколько лет обучения без отрыва от производства.

Чем они занимаются:

Настраивайте, эксплуатируйте или обслуживайте деревообрабатывающие станки, такие как сверлильные станки, токарные станки, формовочные машины, фрезерные станки, шлифовальные станки, строгальные станки и станки для забивания дерева.Может работать с оборудованием с числовым программным управлением (ЧПУ).

На работе вы бы:

  • Устанавливать, программировать, эксплуатировать или обслуживать компьютеризированные или ручные деревообрабатывающие станки, такие как сверлильные станки, токарные станки, формовочные станки, фрезерные станки, шлифовальные станки, строгальные станки или станки для забивания дерева.
  • Проверьте готовые детали на гладкость, форму, угол, глубину резания или соответствие спецификациям и проверьте размеры визуально и с помощью рук, линейки, штангенциркуля, шаблонов или калибров.
  • Запустите машины, отрегулируйте органы управления и сделайте пробные распилы, чтобы убедиться, что оборудование работает должным образом.

Техника и технологии

Промышленные или сельскохозяйственные товары

  • производство и сбыт продукции

Базовые навыки

  • отслеживание того, насколько хорошо люди и / или группы делают для улучшения
  • общение с другими

Решение проблем

  • заметить проблему и найти лучший способ ее решения

Использование рук и пальцев

  • держать или перемещать предметы руками
  • держите руку неподвижно

Контролируемое движение

  • быстро изменить элементы управления машиной, автомобилем, грузовиком или лодкой
  • соедините руки и / или ноги вместе, сидя, стоя или лежа

Людям, заинтересованным в этой работе, нравятся мероприятия, которые включают практических задач и практических задач и решений.

Они преуспевают в работе, на которой нужны:

  • Внимание к деталям
  • Надежность
  • Адаптивность / гибкость
  • Независимость
  • Целостность
  • Сотрудничество

Вы можете использовать подобное программное обеспечение на работе:

Программное обеспечение САПР для автоматизированного проектирования

  • Autodesk AutoCAD
  • Dassault Systemes CATIA

Программа для создания и редактирования видео

Программное обеспечение операционной системы

  • Apple, macOS
  • Microsoft Windows

аттестат об окончании средней школы / GED или
без аттестата средней школы / GED
обычно требуется

Начни свою карьеру:

Новые рабочие места менее вероятны в будущем.

32 160 долл. США

22 490 долл. США

47 780 долл. США

Вам может понравиться карьера в одной из этих отраслей:

Профессиональный наладчик деревообрабатывающих станков Шаблон описания работы

Наладчики деревообрабатывающих станков работают, контролируют и настраивают станки, которые создают и вносят изменения в деревянные изделия. Продукция состоит из всего, от мебели до строительных материалов, и плотники должны чувствовать себя комфортно, работая в условиях фабрики.Для совершенствования своей продукции они используют такие инструменты, как токарные станки, пилы и шлифовальные машины.

Поскольку наладчики деревообрабатывающих станков регулярно работают с тяжелой техникой, в правильной должностной инструкции должно подчеркиваться их желание соблюдать правила техники безопасности. Вы также можете подчеркнуть необходимость специального образования или обучения в описании должности наладчика деревообрабатывающих станков.

Большинство плотников собирают и создают изделия на сборочной линии, поэтому идеальному кандидату должно быть комфортно работать с другими.В конце производства подходящий кандидат будет гордиться производством продукции для вашей компании. Просмотрите следующий шаблон описания должности наладчика деревообрабатывающего станка, чтобы понять, о чем писать.

Хотите использовать это описание вакансии? Используйте шаблон

Сводка по работе наладчика деревообрабатывающего станка

Станьте частью нашей команды и работайте наладчиком деревообрабатывающего станка на сборочном конвейере компании. Вы будете неотъемлемой частью компании, помогая производить высококачественные изделия из дерева по самым высоким стандартам с использованием автоматизированных технологий.У вас должен быть опыт работы с обычными деревообрабатывающими инструментами и станками, а идеальный кандидат будет строго соблюдать общие стандарты безопасности. Вы также будете покрывать лаком, шлифовать, окрашивать и наносить герметик на наши изделия, чтобы они могли сохранять красивый внешний вид на долгие годы. Как наладчик станка, вы будете ежедневно отчитываться перед начальником производства.

Должностные обязанности

  • Производство мебели и изделий из дерева с использованием различных электронных инструментов, покрытий и машин; Убедитесь, что все продукты собраны в соответствии со стандартами и политиками компании.
  • Добавьте клеи, гвозди, застежки и другие связующие вещества; убедиться, что изделия надежно собраны и безопасны для молодежи
  • Настраивать, проверять и обслуживать деревообрабатывающие станки; сообщить о повреждении или неисправности соответствующей стороне компании; следовать списку проверок, предоставленному головным офисом корпорации
  • Гарантировать ежедневное соблюдение компанией и правительством политики и правил в области безопасности и защиты работников; сообщать о любых нарушениях техники безопасности руководителю группы или руководителю компании
  • Вносить изменения в деревянные изделия и мебель, которые были повреждены или сочтены «нежелательными» другими отделами; восстановить использованные деревянные детали до функционального уровня в соответствии со стандартами компании
  • Раз в месяц встречаться с руководителем группы, чтобы обсудить цели производительности и способы их более эффективного достижения; работать с командой для достижения видения компании и повышения эффективности
  • Следите за тем, чтобы рабочее место оставалось чистым и свободным от беспорядка; стремиться поддерживать безопасное и организованное рабочее место в течение дня

Рабочие навыки и квалификация

Требуется:
  • Научный сотрудник по деревообработке
  • Способность стоять в течение длительного периода времени
  • Опыт работы с тяжелым деревообрабатывающим оборудованием
  • Отлично коммуникативные навыки
Предпочтительно:
  • Предыдущий опыт работы наладчиком деревообрабатывающих станков
  • Способность поднимать предметы весом от 50 фунтов
  • Предыдущий опыт работы на сборочной линии
Обязанности наладчика деревообрабатывающих станков

Как и вы ожидая точной работы от своих сотрудников, вам необходимо составить описание работы наладчика точного деревообрабатывающего станка, чтобы поиск кандидата на работу стал отличным началом.Раздел должностных обязанностей в вашем описании информирует соискателей о том, какую работу они могут ожидать от вашей компании. Чем точнее вы попадете в этот важный раздел, тем больше у вас шансов найти кандидатов, которые подходят для вашего бизнеса. Обязательно упомяните интересные проекты или линейки продуктов, над которыми работает ваша компания, и укажите все возможности для обучения, роста и продвижения.

Соискатели обычно рассматривают множество вакансий, поэтому сделайте этот раздел описания работы наладчика деревообрабатывающего станка простым для чтения и понимания.Составьте короткие, прямые заявления, которые четко объясняют повседневные задачи, за которые будет отвечать новый сотрудник. Необязательно все перечислять. Сосредоточьтесь на основных аспектах работы, чтобы составить список приемлемых размеров. Используйте маркеры, чтобы организовать список и включить много активных глаголов. Глаголы помогают соискателям представить, что они делают работу.

Ниже приведен список должностных обязанностей наладчика деревообрабатывающих станков для вашего рассмотрения:

  • Эксплуатация станков с ЧПУ
  • Выбор и загрузка правильного инструмента в станки
  • Настройка и эксплуатация деревообрабатывающего оборудования
  • Изготовление нестандартных деталей с использованием фрезерного станка с широким ремнем шлифовальный станок, пила и другие электроинструменты
Спецификации работы наладчика деревообрабатывающего станка

Следующий раздел описания работы наладчика деревообрабатывающего станка не менее важен.Здесь вы указываете набор навыков, опыта и квалификации, которыми должен обладать ваш будущий сотрудник. Ни у кого нет времени просматривать десятки приложений, в которых не отображается фон, необходимый для позиции. Поговорите с менеджером по найму вашей компании или представителем отдела кадров, чтобы узнать, какие квалификации и навыки абсолютно необходимы, и составьте список требуемых спецификаций, которые должны иметь ваши кандидаты.

Когда вы выяснили, что включить в раздел о квалификации и навыках в описании должности наладчика деревообрабатывающего станка, используйте маркированный список, чтобы он был понятным и быстро доступным.Пишите краткие заявления. Учитывайте все аспекты работы, такие как технологические навыки, образование или сертификация, а также лидерские качества. Будет ли ваш сотрудник взаимодействовать с общественностью? Если да, вы можете перечислить такие квалификации, как социальные навыки и навыки работы с людьми. Составьте список не более восьми пунктов для ясности и простоты чтения.

Вот несколько спецификаций работы наладчика деревообрабатывающих станков:

  • Возможность пройти курс OSHA — 10 по строительной безопасности
  • Требуется диплом средней школы, предпочтительно высшее образование
  • 1 год опыта работы на станке с ЧПУ
  • Понимание цеха чертежи и чертежи

10 типов деревообрабатывающих станков — Руководство по деревообрабатывающим инструментам

Несмотря на то, что существует множество типов ручных инструментов, которые мы используем при деревообработке, ни одна работа не может быть выполнена без использования хотя бы одного деревообрабатывающего станка.На рынке доступны различные типы деревообрабатывающих станков, которые помогают нам в нашей работе. Эти деревообрабатывающие станки делятся на две категории: ручные электроинструменты и стационарные станки.

Станки деревообрабатывающие специально разработаны для обработки дерева. Охватить их все в одной статье было бы невозможно. Однако мы постарались охватить самые важные деревообрабатывающие станки, которые мы обычно используем для обработки дерева. Мы надеемся, что после прочтения этой статьи вы получите лучшее представление о различных типах деревообрабатывающих станков, которые доступны.Мужчина использует пилу по дереву. Имиджевый кредит: Ненад Стойкович

Различные типы деревообрабатывающих станков

Если вы хотите правильно настроить деревообработку, возможно, вам не понадобятся все станки, упомянутые здесь. Однако вы обнаружите, что любой из них определенно может облегчить вашу работу.

A. Ручной электроинструмент

Электродрель

Электродрель Black + Decker. Смотрите на Амазонке.

Электродрель состоит из двигателя, заключенного в корпус, который также образует ручку.Патрон на конце рамы удерживает различные сверла и биты для сверления отверстий и заворачивания винтов.

У хорошего сверлильного станка есть возможность изменять скорость. Электродрели поставляются со шнуром питания или могут быть беспроводными.

Лобзиковая пила

Лобзик Black + Decker. Смотрите на Амазонке.

Мы используем лобзик, чтобы вырезать неровные изгибы. Он состоит из электродвигателя, который приводит в движение возвратно-поступательное лезвие, что означает, что лезвие движется вперед-назад.Устройство имеет ручку и плоскую направляющую, которая скользит по поверхности древесины, позволяя перемещать лезвие в различных направлениях для резки различных форм.

Ручной электрический самолет

Ручной электрический самолет Makita. Смотрите на Амазонке.

Этот ручной электроинструмент выравнивает поверхность дерева так же, как ручной рубанок. У него также есть обувь или подошва, по которой он ездит. Разница в том, что электрический самолет приводит в движение ручной электрический самолет.Вы можете отрегулировать глубину реза.

Гвоздь

Гвоздь DeWalt. Смотрите на Амазонке.

Пистолет для гвоздей, также называемый гвоздезабивателем, позволяет забивать гвозди в дерево и другие материалы. Он выполняет работу молотка, но за меньшее время и с гораздо меньшими усилиями. Пистолет для гвоздей может быть подпружиненным или приводиться в действие сжатым воздухом, газом, пропаном или бутаном, или магнетизмом. Некоторые пистолеты для гвоздей используют силу, создаваемую детонацией небольшого заряда взрывчатого вещества.

Ручные шлифовальные машины

Ручные шлифовальные машины DeWalt. Смотрите на Амазонке.

Разновидности ручных шлифовальных машин включают в себя орбитальные шлифовальные машины, ленточные шлифовальные машины и стационарные шлифовальные машины с эксцентриковым вращением. Шлифовальная машина позволяет нам обрабатывать поверхности наждачной бумагой намного быстрее, чем это делается вручную. Он состоит из диска, приводимого в движение электродвигателем, который вращается с высокой скоростью. При условии крепления диска наждачной бумаги мы можем закрепить диски наждачной бумаги разной шероховатости, чтобы придать деревянной поверхности гладкость.

Многие электродрели имеют шлифовальную насадку, позволяющую использовать электрическую дрель в качестве шлифовальной машины.

Фрезерный станок

Фрезерный станок Bosch по дереву. Смотрите на Амазонке.

Этот ручной электроинструмент позволяет вырезать (фрезеровать) профили в дереве и других материалах. Фрезерный станок чем-то похож на ручную шлифовальную машинку с круглым лезвием, как у шлифовальной машины. Мастера по дереву считают фрезерный станок одним из самых универсальных инструментов в области деревообработки. Ознакомьтесь с различными типами маршрутизаторов здесь.

B. Стационарные станки

Настольная пила

Настольная пила 10 дюймов. Смотрите на Амазонке.

Другие названия настольной пилы — это верстак и настольная пила. Электродвигатель приводит в движение циркулярную пилу. Часть круглого лезвия выступает через поверхность столешницы. Заготовка скользит по направляющей на столешнице над пилой, принимая форму. Мы можем отрегулировать высоту круговой планки. Эта машина удобна для грубой калибровки деревянных досок и балок.

Токарный станок по дереву

Токарный станок по дереву WEN. Смотрите на Амазонке.

Мы называем процесс работы на токарном станке по дереву «токаркой по дереву». Токарный станок по дереву, как и обычный токарный станок для токарной обработки металла, позволяет нам формировать дерево. Токарный станок имеет патрон, который вращается на центральной оси с ременным приводом. Конец, удерживающий заготовку, называется «бабка». Электродвигатель приводит в движение эту ось. «Центр» удерживает заготовку на противоположной стороне патрона, обычно известной как «задняя бабка».”

Когда заготовка вращается, мы можем придать ей форму, прижимая долото к ее вращающейся поверхности. Как только заготовка приобретает желаемую форму, мы обычно протираем кусочком наждачной бумаги все еще вращающуюся заготовку, чтобы придать ей гладкость.

Фуганок

Фуганок Porter-Cable. Смотрите на Амазонке.

Мы используем фуганок для создания плоской поверхности по всей длине доски. Другие названия фуганка: « строгальный станок», «строгальный станок», «зуммер» или «плоская вершина».

Фуговальный станок подготавливает кромки досок для их соединения друг с другом, например, при стыковых соединениях или при объединении в панели.

Ленточная пила

Ленточная пила WEN. Смотрите на Амазонке.

Этот деревообрабатывающий станок ведет свою историю с начала девятнадцатого века. Ленточная пила, как следует из названия, представляет собой гибкое зубчатое полотно, имеющее форму ленты. Эта лента подходит для двух или более колес, приводимых в движение электродвигателями. Лезвие проходит вертикально через прорезь в поверхности рабочего стола.Заготовка скользит по движущемуся лезвию, чтобы ее можно было разрезать.

Ленточные пилы — неотъемлемая часть любого лесопильного завода. У него много разновидностей, и вы даже можете найти автоматические ленточнопильные станки, где подача выполняется автоматически, а не вручную. Это позволяет одному оператору управлять несколькими ленточнопильными станками одновременно.

Заключение

Теперь вы должны иметь лучшее представление о различных типах деревообрабатывающих станков, доступных на рынке. Крайне важно знать, что вам нужно делать, прежде чем покупать деревообрабатывающий станок.Некоторые из этих машин очень специфичны для работы, которую вы можете с ними делать.

Некоторые из них могут никогда не понадобиться. Однако очевидно одно. Если вы можете четко понимать, что делает каждая машина, вы определенно можете инвестировать в наиболее подходящую машину для вашей работы. Мы надеемся, что теперь вы лучше разбираетесь в различных устройствах, чтобы максимально эффективно использовать свои столярные проекты.

Показанное изображение: Simplicity Hunter

Архив самодельных деревообрабатывающих инструментов — IBUILDIT.CA

  • Восстановление классической задней пилы

    Пила была изготовлена ​​Sandvik, и я предполагаю, что она была произведена в период с середины до конца 80-х или начала 90-х годов. Есть Бив …

  • Как сделать зажим для параллельной кулачковой планки

    Еще одна сборка зажима? Да! Я считаю, что это прямая замена моей последней конструкции зажима для длинных деревянных стержней, а также …

  • Как сделать прецизионные снегоходы (обновлено)

    Моя установка для торцовочной пилы — это мой идеальный инструмент для выполнения точных распилов под прямым и угловым углом на узкой заготовке.Он может обрабатывать доски до …

  • Как сделать молоток для деревообработки

    Вероятно, около 10 лет назад я сделал молоток, который у меня есть сейчас. Он показывает свою историю под номером …

  • Изготовление деревянного компаса

    Хотя я называю это компасом, я в основном использовал его в качестве разделителя для разметки шкафов и других предметов для более плотной посадки. …

  • Гаечный ключ для настольной пилы

    Я сделал это скорее как новинка, чем реальная потребность, чтобы завязать гайку (и закончить ее снятие) оправки на настольной пиле…

  • Изготовление зажима силового клина

    На данный момент я не уверен, сколько деревянных зажимов я спроектировал и изготовил, но могу с уверенностью сказать, что это …

  • Ремонт блочного самолета

    Возвращая свой низкоугловой блочный самолет Stanley на доску для инструментов после его использования, я уронил его носом на бетонный пол …

  • Как сделать коробку для точильного камня

    Я купил этот большой точильный камень около 3 лет назад, и всегда хотел сделать коробку с крышкой, чтобы хранить его, но нет…

  • Резак для наждачной бумаги

    По какой-то причине я чувствовал себя немного забавно, создавая этот проект — как будто я создавал что-то намного более сложное, чем есть на самом деле …

  • Как сделать самоцентрирующуюся коронку — Vix Bit

    Самоцентрирующаяся насадка (также известная как насадка VIX) может оказаться очень удобной, если вы устанавливаете несколько дверных петель или других типов …

  • Как сделать зажим для ремня

    У меня никогда не было настоящего зажима для ремня, я использовал неуклюжие ремни с храповым механизмом и другие неидеальные методы.Но я недавно …

  • Как сделать новую рукоять для молотка

    Я купил этот молоток где-то 10 лет назад, чтобы заменить тот, который был украден у меня на стройплощадке: Конечно, он выглядел чистым …

  • Изготовление шлифовального блока

    Время от времени я игнорирую свои инстинкты и покупаю что-нибудь, что оказывается хренью. Не бывает …

  • Изготовление деревянного Т-образного скоса

    Скользящая Т-образная фаска используется для измерения или переноса углов.Его удерживают на месте, устанавливают под углом, который необходимо согласовать, а затем …

  • Деревянный молоток

    Я не очень люблю ручные инструменты, но иногда приходится выполнять некоторую работу вручную. С помощью стамески …

  • Напильники по дереву

    Простая шлифовальная палочка неоднократно создавалась мастерами по дереву, но я подумал, что выберу другой подход и сделаю …

  • Изготовление вытяжного ножа из старого алмазного лезвия

    У меня никогда не было такого, и я решил, что он мне действительно не нужен, но, если подумать, много раз я мог получить нас…

  • Создание лучевого компаса

    Leer este artículo en espańol Иногда мне нужно нарисовать круги или дуги определенного размера, обычно меньшего размера. В прошлом …

  • .

    Добавить комментарий

    Ваш адрес email не будет опубликован.
