Как сложить камин самому: Как сложить камин своими руками

Содержание

Как сложить камин самому из кирпича

В наши дни камин уже перестал являться жизненно необходимым отопительным сооружением и в большинстве случаев служит лишь оригинальным элементом интерьера. Однако при этом камин все же можно рассматривать в качестве дополнительного источника тепла, но только в то время, пока он топится. Именно это и определяет, в основном, место его размещения – дачи и загородные дома, в которых камин принято устанавливать в большом зале.

Декорирование камнем

Устройство и кладка камина немного проще, чем у других очагов (например, печей) и поэтому небольшой камин вполне возможно выполнить самостоятельно. В статье мы расскажем как сложить камин самому из кирпича.

Подготовка к кладке

Выбор места

Прежде чем вы начнете выкладывать камин, стоит определиться с тем, в каком помещении вы будете это делать. Минимальная площадь комнаты, необходимая для обеспечения нормальной работы камина (без холодных сквозняков или избыточного нагрева) составляет 20 кв. метров. При этом соотношение площади проема топливника камина к площади помещения должно быть в пределах от 1:70 до 1:80.

Наиболее популярный вариант – это устройство камина в проеме стены таким образом, чтобы его задняя стенка выходила в смежную комнату.

Если выкладывать камин около перегородки из горючих материалов, необходимо уделить внимание соблюдению норм пожарной безопасности, то есть выполнить обязательную вертикальную противопожарную разделку.

Функциональные типы каминов

Следующий этап – подбор чертежей камина, на которых указаны все ряды кладки (если вы новичок, то выбирайте упрощенный вариант, не требующий сложной подгонки кирпичей или выкладывания их под углом).

Теперь следует подготовить необходимые материалы, чтобы сложить камин самому:

  • Монтаж металлического экрана бетон и арматура для устройства отдельного фундамента под камин;
  • кирпич керамический хорошего качества (красный полнотелый, без трещин и сколов), либо белый тугоплавкий кирпич (Гжель), либо шамотный огнеупорный кирпич;
  • глина;
  • песок;
  • дверка прочистная;
  • задвижка печная;
  • рубероид;
  • сталь листовая нержавеющая на экран.

Фундамент

Устройство фундамента для каминов и печей

Так как камин в обязательном порядке должен иметь свой собственный фундамент (не соприкасающийся с фундаментом стен дома), его необходимо выполнить заранее, не менее чем за две недели до начала кладки камина. Это позволит фундаменту (материалом которого может быть не только железобетон, но и бутовый камень или кирпич) набрать необходимую прочность. Для бутового, кирпичного или бутобетонного фундамента цементно-известковый или цементный раствор должен иметь марку не ниже 50.

Глубина заложения фундамента под камин должна быть не менее глубины промерзания грунта в вашей местности, а геометрические размеры фундамента в плане – строго соответствовать форме камина с учетом «припуска» по 50-100 мм со всех сторон.

Перед тем как выполнить фундамент под камин, следует убедиться, что при кладке дымовая труба не упрется в балки чердака или стропильной системы.

Закладка фундамента под камин Приступаем к устройству фундамента под камин:

  1. Вырываем котлован необходимого вам размера с учетом того, что в нем будет либо установлена опалубка (если фундамент железобетонный), либо будут проводиться работы по укладке кирпича или крупных камней. Глубина котлована должна быть примерно на 10 см больше глубины заложения фундамента.
  2. Тщательно утрамбовываем дно котлована.
  3. Засыпаем на дно котлована мелкие камни (гравий, щебень) толщиной около 10 см и опять утрамбовываем.
  4. Далее процесс работы зависит от материала, из которого будет выполняться фундамент:
  •  для железобетона – устанавливаем опалубку, затем опускаем в котлован арматурные каркасы и заливаем бетон;
  • для бутобетона – заливаем на дно котлована раствор (20-25 см по высоте), утапливаем в него камни (с зазором в 3 см), в промежутки укладываем более мелкий камень, затем аналогично выполняем следующие ряды фундамента под камин.

При выполнении верхней части фундамента (выступающей над уровнем земли) в качестве опалубки можно использовать крупные камни, уложенные по периметру фундамента.

До уровня чистого пола фундамент не должен доходить на 14-15 сантиметров. Верхняя поверхность фундамента под камин должна быть ровной и строго горизонтальной.

Кладка

Схема устройства камина

Убедившись, что раствор фундамента окончательно затвердел, можно приступать к кладке камина:

  • По верху фундамента нанесите цементно-песчаный раствор слоем примерно в 2 см и уложите на него слой кирпича. Проверьте горизонтальность поверхности.

Начальный этап строительства

  • Нанесите второй слой раствора и уложите еще один ряд кирпича.
  • Уложите сверху два слоя рубероида (в качестве гидроизоляции).
  • Обустройство опалубки Приготовьте цементно-глино-песчаный раствор для кладки камина: на одну часть цемента (марка 150) берется 8-9 частей песка (по объему), все перемешивается, после чего в смесь аккуратно добавляется глиняная пульпа (шликер). Расход песка и глины (по объему) примерно одинаковый. Для кладки перемычек содержание цемента и песка изменяется до 1:5 или 1:6. Не рекомендуется увеличивать содержание цемента в растворе, так как основным связующим компонентов в нем все же выступает глина.
  • В точном соответствии с выбранной вами схемой кладки, приступайте к выкладыванию камина. Для его лицевой поверхности выбирайте кирпич одинакового цвета, размера, с прямыми углами и кромками. Швы делайте строго одного размера, соблюдая их вертикальность и горизонтальность. Придавайте швам форму (заглубленную или вогнутую) с помощью расшивки. Особое внимание уделяйте выкладыванию симметричной перемычки над проемом камина (в некоторых случаях рекомендуется использовать опалубку).

Камин в загородном доме

  • Так как сложить камин самому первый раз бывает затруднительно, и иногда кладка не выглядит красивой, то готовый камин можно оштукатурить.
  • Дымовую трубу следует выкладывать на глинопесчаном растворе с последующим оштукатуриванием. В местах пересечения со сгораемыми элементами перекрытия выполняется противопожарная разделка.

Видео

В следующем видеоматериале вы увидите, как происходит процесс строительства камина:

Как выложить камин своими руками

Огонь всегда состоял на службе человека, состоит и сейчас. Но в большинстве устройств он скрыт от человеческого глаза: находится либо в недрах отопительных котлов, либо под посудой на кухонной плите. Но инстинктивная тяга к открытому огню у человека не исчезала никогда, поэтому и существует постоянное желание к сооружению в своем жилище камина. Те люди, которые умеют это делать – мастера печники, в понимании многих людей, обладают какими-то сакральными знаниями, недоступными для простого обывателя, хотя на самом деле в основе обустройства каминов стоят законы физики и инженерное дело. И, в принципе, любой человек может постичь эту науку — как выложить камин своими руками. Нужно только огромное желание и терпение.

Как выложить камин своими руками

Общие сведения о каминах

Камин по своей сути является печью, только конструкция у него упрощенная. В большинстве случаев он имеет открытую топку и конструкция у него менее массивная, поэтому тепла он накапливает гораздо меньше, чем печь. Дымовой канал камина прямой, не имеющий дымооборотов, топливо сгорает быстрее, чем в печи и значительная часть тепла вылетает в трубу. Можно сказать, что камин несет больше декоративно-эстетическую функцию, чем отопительную, но это нисколько не умаляет его достоинств. Важным преимуществом камина является способность очень быстро отопить помещение лучевым теплом от горящего пламени. Большой объем кислорода, сгорающий в топке, способствует поступлению свежего воздуха, при условии, если правильно организована приточная вентиляция. В помещениях, где периодически зажигают камин, будет всегда сухо и будет отсутствовать затхлый запах, даже при отсутствии основной системы отопления.

Ищете, как сделать декоративный камин своими руками?

Предлагаем вам ознакомиться с пошаговым руководством о том, как сделать декоративный камин из старого шкафа своими руками. Кроме этого в данном материале подробно показан процесс отделки камина лепниной и этап подключения светодиодной ленты!

Современные камины с закрытой топкой уже можно назвать мини-печью, так как в них организован конвекционный нагрев воздуха. КПД таких каминов гораздо выше, в них более полно и эффективно сгорает топливо, они могут отопить не только одну комнату, но даже и небольшой дом. Если хозяева захотят насладиться созерцанием открытого огня, то дверцу можно открыть, а в некоторых моделях даже поднять.

Современная каминная топка может работать как с открытым топливником, так и с закрытым

Устройство камина открытого типа

Прежде чем начинать обустройство камина, будет полезно узнать из каких конструктивных элементов он состоит, и их назначении. Схема камина в разрезе показана на рисунке.

Вертикальный разрез камина открытого типа

  • Топливник или топка (3) камина – его основная часть, представляющая собой нишу из огнеупорного материала – шамотного кирпича. Именно здесь происходит сгорание топлива.
  • Портал (5) – обрамляет топливник и выполняет декоративную функцию.
  • Под (2) – нижняя часть топливника сделана также из огнеупорного материала.
  • Колосниковая решетка (она не видна на схеме), служит для поддержания топлива и подачи воздуха снизу.
  • Зольник (1) предназначен для сбора золы и его чаще всего делают в виде металлического ящика.
  • Предтопочная площадка (12) ограничивает попадание искр из топки на пол и является элементом декора камина.
  • Заднюю наклонную часть топливника (4) называют еще зеркалом. Его задача – отражать тепло из топки в помещение. Зеркало формирует дымовой зуб (6), который еще называют гусек или дымовой карниз. Эта важная деталь камина препятствует смешению потоков воздуха, выпадению сажи и проникновению дыма в помещение.
  • Хайло (7) или дымосборник, собирает продукты горения с топливника и передает их через дымовую горловину (9) и отвод (10) в дымоход (11).
  • Задвижка (8) или шибер перекрывает поступление холодного воздуха в помещение с улицы при неработающем камине, а также регулируют тягу.

Топливо для камина обычно располагают не на поде и на специальной каминной решетке, чтобы был доступ для свежего воздуха снизу.

Топливо в камине лучше размещать не на поде, а на специальной решетке

Цены на камины и печи

Камины и печи

Как выложить камин своими руками

Работы по сооружению камина следует разбить на несколько последовательных этапов.

Расчет размеров камина

Камин, безусловно, является предметом интерьера, но помимо этого он должен выполнять свою основную функцию – отапливать помещение и радовать хозяев возможностью созерцания открытого пламени. Но в определении размеров камина должна участвовать не только фантазия дизайнера или предпочтения хозяев, но и строгий инженерный расчет.

Если в маленьком помещении разместить слишком большой камин, то, во-первых, при горении дров он будет сжигать много кислорода, что спровоцирует сильные сквозняки при наличии приточной вентиляции, а, во-вторых, количество выделяемой тепловой энергии будет избыточным; в такой комнате будет попросту сложно находиться при горящем камине.

Размеры всех составных частей камина определяются из расчетов

Размеры камина, высота и сечение дымохода – это величины, получаемые из инженерных расчетов. Методика таких расчетов достаточно сложная, но в упрощенном виде ее можно изложить в виде набора простых правил, выполнив которые можно построить камин, отвечающий всем требованиям комфорта и безопасности. Перечислим эти правила:

  • Камин устанавливается в помещение определенной площади, а тепловая энергия излучается у него через площадь топочной части, которая ограничена порталом камина. Площадь топочной части должна соотноситься к площади помещения в пропорции примерно 1:50. Например, имеется комната площадью в 20 м2, в которую необходимо установить камин. Площадь его топочной части должна быть 20 м2/50=0,4 м2.
  • После того как известна площадь портала, необходимо определить его размеры: высоту и ширину. По правилам они должны относиться друг к другу в пропорции 2:3. Согласно представленной схеме B/A=2/3. Подбирая высоту портала, можно найти его ширину по формуле A=3*B/2. Приведем пример: пусть высота портала будет 51 см=0,51 м, тогда его ширина B=3*0.51/2=0.765 м=76,5 см. Не забываем проверять условия площади портала: S=A*B=0.51*0.765=0.39 м2, что примерно равно 0,4 м2.
  • Следующим важным параметром является глубина топливника — C, которая очень сильно влияет на правильную работу камина. По правилам она должна составлять 2/3 от высоты портала: C=2*B/3. Вычислим глубину в нашем примере C=2*0.51/3=0.34 м=34 см=340 мм. Если эту глубину увеличивать, то тепло будет беспрепятственно вылетать из топки в дымоход, а если уменьшать, то продукты сгорания будут входить в помещение.
  • Подиум перед порталом камина должен выступать на расстояние не менее 50 см. это делается в целях пожарной безопасности.
  • По бокам портала выступы должны быть не менее 20—30 см.
  • Задняя стенка топливника должна иметь наклон в 20—22° по отношению к вертикали, причем наклон должен начинаться с трети высоты.
  • Боковые стенки для отражения тепла в помещение должны быть расположены под углом в 45—60°.
  • Дымоход при расположении его возле конька крыши, должен быть выше его не менее, чем на 0,5 метра. В случае иного расположения дымохода, необходимо руководствоваться правилами, изображенными на схеме.

Правила расположения дымохода камина на крыше

  • Общая длина дымохода (от колосниковой решетки до устья трубы) не может быть менее 5 метров.
  • Если общая длина дымохода превышает 10 метров, то тяга в камине будет слишком большой. Такой прибор станет лишь «жрать» дрова, но при этом не давать адекватной теплоотдачи. В этом случае предусматривают различные угловые элементы, несколько снижающие тягу.
  • Площадь поперечного сечения дымохода должна быть меньше площади топочного окна камина примерно в 8÷15 раз. Разброс показан слишком большой, поэтому этот параметр рекомендуется рассчитать более точно, тем более что на этот счет есть специальная таблица.

Кстати, оптимальное сечение канала дымохода должно соответствовать не только размеру топливного окна камина, но еще и высоте трубы. Кроме того, прослеживается зависимость и от геометрической формы сечения канала. Оптимальной для вывода продуктов сгорания считается круглое сечение. Больше всего «паразитных» завихрений, мешающих нормальной тяги, образуется в дымоходе с прямоугольным сечением.

Ниже в таблице приведена зависимость оптимального соотношения площади дымохода к площади топочного окна в процентах.

Высота дымоходной трубы от дна топливной камеры (колосника) до устья, м Конфигурация сечения внутреннего канала дымохода
Круг Квадрат Прямоугольник
5 11. 2 12.4 13.2
6 10.5 11.6 12.3
7 10 11 11.7
8 9.5 10.5 11.2
9 9.1 10.1 10.6
10 8.7 9.7 10.2
11 8.9 9.4 9.8

Еще проще будет провести вычисления, если воспользоваться размещенным ниже калькулятором.

Калькулятор расчета рекомендуемого сечения дымохода камина или печи с открытой топкой

Перейти к расчётам

Для дымоходов круглого и квадратного сечения калькулятор покажет стразу рекомендуемый размер – диаметр или длина стороны соответственно (в миллиметрах). При этом не забывайте своевременно, при внесении данных, указать в соответствующем поле форму сечения.

С прямоугольником – несколько сложнее, так как здесь могут быть варианты с длиной сторон. Поэтому для этих случаев будет указываться оптимальная площадь сечения (в квадратных сантиметрах), которую затем несложно привести уже к линейным параметрам сторон.

Итоговый результат, безусловно, ориентировочный, так как практически всегда он приводится к стандартным размерам кирпичной кладки или выпускаемых труб для дымоходных каналов. Тем не менее, он не даст серьезно ошибиться с выбором – всегда будет возможность остановиться на наиболее близком к рассчитанному значению варианте.

При самостоятельном возведении камина лучше всего выбирать готовый типовой проект для имеющейся площади помещения. Как правило, в таких разработках учтены все нюансы, а сами предлагаемые схемы представляют собой уже проверенные практической работой конструкции.

Выбор места размещения камина

Сооружение камина требует немалого приложения сил и вложения денежных средств и чтобы все это не пропало даром, его надо правильно разместить в помещении. Для начала рассмотрим, как вообще может располагаться камин:

Варианты размещения каминов

  • Камин, встроенный в стену (А). такую конструкцию обычно возводят еще на этапе строительства дома либо придется разбирать участок стены, что очень непросто. Такие камины имеют преимущества в том, что не занимают полезной площади отапливаемого помещения.
  • Пристенный камин (Б) уже потребует площади для своего размещения.

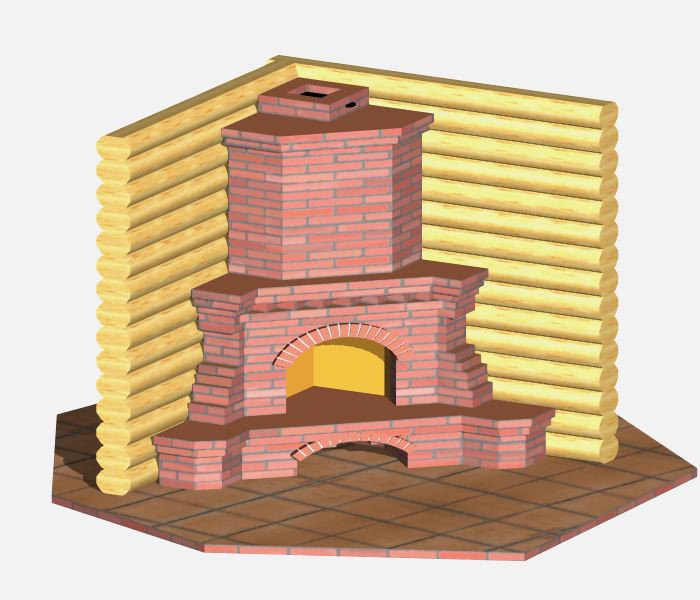

  • Угловой камин (В) очень удобен в помещениях квадратной формы.
  • Островной или отдельно стоящий камин (Е) – очень удобно размещать в геометрическом центре больших помещений. У него топка может быть открытой с одной стороны, но существуют современные камины, у которых топка открыта с двух, трех и даже полностью открытые камины.

Островной камин — современное и оригинальное решение

Теперь рассмотрим в каких местах можно размещать камин:

Камины можно располагать далеко не во всех частях комнаты

  • В помещениях меньше 12 м2 лучше не размещать камин.
  • При любом виде размещения портал камина должен быть направлен к центру и на этом пути не должно быть никаких преград.
  • Не следует размещать камин на путях перемещения воздушных потоков: между окнами и дверями, между двух окон и т. д.
  • Не надо размещать камин на путях перемещения людей.
  • У встроенных, пристенных и угловых каминов слева и справа от камина должно быть свободное пространство стены не менее 1 метра.
  • Лучшее место для размещения камина – встроенные или пристенные у внутренних капитальных стен помещения.

Материалы для сооружения камина

Успешная работа даже безупречно сложенного камина будет во многом зависеть от материалов, которые применялись при его постройке. Главным из них является кирпич. При горении топлива в камине, температура в его топке может достигать 900 °C, что предъявляет повышенные требования к материалам. Поэтому используют специальный полнотелый так называемый печной кирпич, который может быть двух видов:

Кирпич для кладки камина должен быть только полнотелым

  1. Красный полнотелый печной кирпич способен выдерживать температуру до 1000 °C. Кроме этого он очень энергоемкий, он способен принимать, накапливать и распределять большое количество тепловой энергии. Марка кирпича должна быть не менее М200, размеры не должны отличаться от стандартных 250*120*65 мм не более чем на 2 мм. При ударе молоточком по кирпичу он должен издавать чистый и звонкий звук.
  2. Шамотный полнотелый кирпич используется в тех местах, где самые высокие температуры и есть непосредственный контакт с огнем. Именно поэтому топливники камина выкладывают именно таким кирпичом. При его производстве используют специальные плотные шамотные глины, которые составляют в его составе примерно 70%. Шамотный кирпич способен длительно выдерживать высокие температуры, накапливать и передавать тепло. Размеры шамотного кирпича могут отличаться от стандартных, что видно из таблицы. Также выпускается шамотный кирпич специальной формы для кладки арок каминов.

Геометрические размеры шамотного кирпича могут отличаться от стандартных

При выборе кирпича не стоит доверять заверениям производителя и продавца о том, что абсолютно весь кирпич одинаково высокого качества. Следует лично проверять каждый кирпич при покупке. Это займет много времени, зато результат будет радовать многие годы. На что следует обратить внимание:

  • По кирпичу надо постучать молоточком. Он должен издавать звонкий звук, шамотный кирпич издает больше металлический звук.
  • Реальные размеры не должны отличаться от стандартных более чем на 2 мм.
  • При внешнем осмотре если были замечены на поверхности пленочки, похожие на слюду, то это означает, что температурный режим обжига кирпича был нарушен и его выбирать не следует.
  • Цвет кирпича и красного, и шамотного должен быть ровным по всей поверхности. Хороший шамотный кирпич должен иметь желто-соломенный цвет, а белый свидетельствует о недостаточном обжиге.
  • При выборе обязательно надо посмотреть на расколотые кирпичи из той же партии. Красный кирпич не должен иметь посторонних включений и более темных участков. Внутренняя структура шамотного кирпича не должна быть намного темнее, чем внешняя поверхность. При сильном ударе молоточком шамотный кирпич должен раскалываться на крупные куски.

Количество кирпичей определяется из данных конкретного проекта. К каждому проекту камина должен идти расчет используемых материалов. При этом надо руководствоваться тем, что даже половинка или треть кирпича должна при закупке считаться целой. Общее количество кирпича каждого вида должно быть больше на 10% от расчетного, так как будет неизбежный бой.

Для того чтобы выложить камин своими руками понадобится еще и специальное каминное оборудование, которое можно приобрести в строительных магазинах или на рынках. Размеры его подбираются под имеющийся проект камина. К такому оборудованию относится колосниковая решетка, зольник и шиберная задвижка под нужное сечение дымохода.

Некоторые части камина стоит приобрести отдельно

Цены на огнеупорный кирпич

Огнеупорный кирпич

Растворы для кладки каминов

Привычные кладочные растворы на основе цемента абсолютно не годятся для кладки каминов. Дело в том, что при воздействии высоких температур все твердые тела имеют свойство расширяться. Расширение кирпича и цементно-песчаного раствора разные, поэтому появятся неизбежные трещины, будет нарушена связь раствора с основанием и, в конце концов, такая кладка неизбежно разрушится.

Основу кладочных растворов для печей и каминов составляет глина и песок, — те материалы, которые содержатся в составе кирпича. Процентное соотношение компонентов не является постоянной величиной, оно зависит от качества и жирности глины, поэтому каждый раз состав раствора подбирается эмпирическим путем. Цемент тоже может входить в состав растворов, но его количество сравнительно небольшое.

  • Раствор должен обладать однородной по всему объему структурой, нормальной пластичностью, не иметь комков. Только такой раствор будет обладать хорошей адгезией к кирпичу, при высыхании не даст трещин и усадка будет умеренной.
  • Слишком жирный раствор наиболее соблазнителен для использования, так как он легко разравнивается и наносится, им проще сделать тонкий и красивый шов. Но в дальнейшем эти соблазны «вылезут боком» — будет очень большая усадка.
  • Тощая глина и растворы на ее основе малопластичны, практически не имеют никакой усадки, а в дальнейшем швы из таких растворов растрескиваются и высыпаются.

Для кладочного раствора используют только чистый мелкий песок, просеянный через сито 1,5*1,5 мм. Количество песка в растворе определяют эмпирическим путем, делая несколько проб с разным объемным содержанием песка. Опытные печники сразу безошибочно определяют качество раствора, а неопытные могут воспользоваться тестом. Для этого шарик диаметром 5 см из раствора в сыром виде помещается между дощечками и сжимается.

Проверка пластичности раствора, б — нормальная пластичность

  • Если трещины начинают появляться практически сразу, то раствор низкой пластичности.
  • Если трещины появляются при сжатии на 1/3 их толщины, то пластичность нормальная.
  • Если трещины начинают появляться на ½ и дальше, то пластичность раствора избыточная.
Видео: Тестирование раствора

У каждого опытного печника есть свои ноу-хау и секретные рецепты для приготовления растворов, с которыми делятся они неохотно. У новичков приготовить сразу правильный раствор шансов, честно говоря, не очень много. Лучшим выходом будет использование готовых смесей, специально предназначенных для кладки каминов. В этом случае качество раствора гарантировано при условии четкого следования указаниям производителя. Следует заметить тот факт, что смеси для кладки топливника и внешних стен каминов и печей могут различаться.

Применение готовых строительных смесей является спасением для новичков в каминной науке

Цены на огнеупорный раствор для печей и каминов

Огнеупорный раствор для печей и каминов

Необходимый инструмент и приспособления

Для кладки камина потребуется некоторый набор инструментов, одни из которых являются типичными, а другие специальными. Итак, что понадобится:

Набор инструмента печника

  • Кирка (А) – она необходима для раскалывания кирпича.
  • Печной молоток (Б) – также предназначен для раскалывания кирпича, но кирка это делает точнее. Молотком также удобно поправлять кирпичи.
  • Строительное правило (В) – им удобно выравнивать бетонное основание фундамента, а также контролировать правильность кладки.
  • Деревянная лопатка (Г) – очень поможет при растирании и замесе раствора.
  • Строительный уровень (Д) – для проверки горизонтальности и вертикальности плоскостей.
  • Мочальная кисть (Е) – нужна для очистки поверхностей от песка и загрязнений перед кладкой, удаления раствора, смачивания поверхностей.
  • Плоскогубцы (Ж) – нужны для работы с металлической проволокой, используемой в креплении печного оборудования и усиления кладки.
  • Чертилка свинцовая или цинковая (З) – она нужна для разметки изразцовой плитки.
  • Стукальце (И) – нужно для колки изразцовой плитки. Оно представляет собой отрезок трубы, которым ударяют по ножу вместо молотка.
  • Стержень-чертилка (К) – сделан из металла, предназначен для разметки.
  • Напильник-рашпиль (Л) – нужен для снятия наплывов с кирпича при его подгонке.
  • Угольник (М) – поможет проверить правильность выведенных углов.
  • Отвес (Н) – самый лучший инструмент для проверки вертикалей.
  • Резиновая киянка (О) – нужна при кладке для пристукивания кирпича на растворной подушке.
  • Зубило (П) – может пригодиться для демонтажа старой кладки.
  • Набор кельм (мастерков) разных размеров (Р) – необходим для укладки и разравнивания раствора, удаления его излишков, заполнения полостей в кладке.
  • Расшивка (С) – необходима для уплотнения межкирпичных швов и придания им законченного эстетичного вида.

Кроме этого понадобится емкость для замешивания раствора, емкость с водой для замачивания кирпича, совковая лопата или строительный миксер. Для обтачивания кирпича может понадобиться шлифовальный круг.

Для того чтобы придать кирпичу нужную форму, снять фаску, закруглить углы, — профессионалы используют камнерезную машину. Но все эти операции можно производить при помощи углошлифовальной машинки (болгарки) и диска по камню для сухого реза. Приемы работы показаны в видео.

Видео: Приемы работы с болгаркой по обработке камня

Для кладки верхних рядов камина понадобится строительный помост, называемый «козлами» или пара козелков поменьше, на которые уложен настил из досок. На этот настил можно встать, а также разместить рядом необходимый инструмент и материалы.

Козелки с помостом помогут выкладывать верхние ряды камина

Оборудование фундамента для камина

Камины из кирпича – это массивные сооружения, весящие больше тонны. Поэтому, если несущая способность пола в доме не способна нести такие нагрузки, то камину однозначно нужен фундамент. Специалисты рекомендуют делать фундамент для камина еще на этапе строительства дома и не связывать его с фундаментом дома, так как они выполняют разные задачи и несут различные нагрузки.

Для оборудования фундамента необходимо:

  • Разметить место размещения камина и место под фундамент, с учетом того, что проем в полу на 15—20 см должен быть шире, чем конструкция камина.
  • Демонтировать напольное покрытие и саму конструкцию пола. Если пол представляет собой тонкую бетонную стяжку, то перфоратором или отбойным молотком демонтировать ее.
  • Выкопать котлован глубиной в 50—60 см, тщательно зачистить дно.
  • На дно котлована засыпается слой крупного песка толщиной в 10–15 см, затем этот слой проливается водой и трамбуется.
  • Засыпается слой щебня 10 см, который тоже трамбуется.
  • Устанавливается опалубка из обрезных досок. Размеры фундамента должны быть больше размеров камина на 5 см. Верхний край досок выравнивается на уровне 140—150 под уровнем чистого пола.
  • Первый слой бетонной смеси готовится в пропорции цемент/ песок/ щебень = 1/ 3/ 4 и заливается бетоном слоем в 15 см.
  • На первый бетонный слой желательно уложить сетчатый каркас из арматуры диаметром 10 мм с шагом 10 см.
  • Второй слой заливается цементно песчаной смесью в пропорции 1:3 и разравнивается сверху по торцам досок правилом.

У камина должен быть отдельный фундамент

  • Полное созревание бетона происходит в течение 28 дней. Периодически следует верх фундамента поливать водой и накрывать полиэтиленовой пленкой. Это убережет бетон от растрескивания.
  • Поверх бетона выкладывается сплошной ряд кирпича на цементно-песчаном растворе согласно схеме, представленной ниже для 1-го ряда. Он укрывается в два слоя рулонной гидроизоляцией: рубероидом, Техноэластом, Унифлексом или другой. Поверх гидроизолирующего слоя выкладывается еще ряд кирпича (2-й ряд по схеме), который должен выйти примерно на уровень чистого пола. При выкладывании этих рядов надо особо следить за соответствием всех размеров и горизонтальности поверхности.

Кладка камина из кирпича

Предлагаемый для сооружения своими руками угловой камин имеет довольно простую конструкцию, что очень хорошо для первого самостоятельного опыта. Он предназначен для помещений площадью 12—13 м2 с примыканием к кирпичным капитальным стенам. Для этого камина понадобится 415—420 шт. полнотелого огнеупорного кирпича. Для топочной части может быть применен шамотный кирпич.

Фасад и вертикальный разрез камина представлены на чертеже.

Фасад и вертикальный разрез камина

Перед тем как начинать готовить раствор для кладки нужно внимательно изучить подробные схемы-порядовки, которые обязательно должны быть. Даже мастера-печники высочайшего класса не брезгуют пользоваться порядовками. Что нужно для подготовки к кладке?

  • Схему-порядовку лучше вычертить или распечатать на большом листе бумаги, где можно будет отмечать ряды.
  • Для каждого ряда подбираются кирпичи – каждый должен лежать на своем месте. Те камни, которые имеют ровные и красивые грани нужно использовать для внешней отделки.
  • По схеме нарезаются по размеру все кирпичи болгаркой или камнерезной машиной и доводятся на точильном круге или шлифовальным диском до нужного размера. Все швы должны быть одинаковыми – 5 мм. Лучше всего пользоваться деревянными рейками этой толщины, которые прокладывают между рядами. Рейки калиброванных размеров можно найти в магазинах для моделистов.
  • Так последовательно формируются все ряды будущего камина, который «насухо» надо выложить вплоть до начала дымохода. При этом нужно контролировать вертикали и горизонтали всех рядов.
  • Особое внимание надо уделять формированию наклонной задней стенке – зеркала, чтобы ее поверхность получилась с плавным переходом, а также переход в дымовой камере.
  • После того как вся конструкция до дымохода будет собрана «насухо», ее разбирают, но перед этим нумеруют каждый подогнанный кирпич на поверхности и на схеме, например: 17–4, что означает 17-й ряд, 4-й кирпич. Ряды складывают отдельно друг от друга.

Эта операция занимает очень много времени, но это стоит того, так как при кладке неопытный мастер может очень долго заниматься подгонкой кирпичей.

Кладку начинают с приготовления раствора. Самостоятельно приготовленный раствор должен быть заготовлен заранее, а сухая смесь готовится непосредственно перед применением согласно рекомендациям производителя.

Порядовка камина, часть №1

  • Первые два ряда камина были выложены на этапе возведения фундамента.
  • Перед тем как укладывать кирпич его надо на несколько минут замочить в емкости с водой до тех пор, пока из него не перестанут выходить пузырьки. Сухой кирпич будет «тянуть» воду из раствора, снижая его прочность.
  • Для формирования шва 5 мм необходимо наносить на кирпич раствор кельмой слоем большей толщины 7—8 мм, а затем, постукивая резиновой киянкой, сформировать нужный шов. Если этого не получилось, то кирпич изымают, наносят новую партию раствора и укладывают заново.
  • Вначале надо выкладывать крайние кирпичи, добиваться их правильного положения по горизонтали и вертикали, а затем по ним уже выкладываются внутренние кирпичи. Контроль толщины шва можно делать отрезком деревянной рейки, а горизонтальность проверяется строительным уровнем. При необходимости резиновым молотком корректируется положение кирпича.
  • Участки, обозначенные на порядовке серым цветом, представляют собой полости между кирпичами. Их можно заполнять песком, кирпичным боем или раствором.
  • Перевязка швов кирпичной кладки уже учитывается на схеме-порядовке.
  • Излишки раствора после укладки кирпича снимаются кельмой, а затем могут протираться кистью-мочалом и вытираться тряпкой. Засохший раствор с поверхности кирпича удалить очень тяжело.
  • После того как выложено 3—4 ряда кирпича, можно расшивкой сформировать ровные и красивые швы между кирпичами. Излишки раствора удаляются кистью и тряпкой.
  • Шестой и седьмой ряд кладки формируют нишу для зольника и упоры для колосниковой решетки. При необходимости в кирпиче делаются пазы для укладки решетки.
  • Каждые несколько рядов проверяется вертикальность конструкции при помощи отвеса.

Порядовка камина, часть №2

  • С 14-го ряда начинается формирования наклона задней части топливника. Этому надо уделить особое внимание. При необходимости выкладывать ряд «насухо», производить точную подгонку, а затем уже вести кладку на раствор.
  • Металлический уголок для перемычки портала следует укладывать через асбестовую прокладку.
  • После укладки 19-го ряда следует сразу сформировать подушку из цементно-песчаного раствора 1:3 на поверхности «зуба».
  • С 19-го ряда начинается формирование наклонной стенки дымосборника, что требует внимательности и аккуратности.

Порядовка камина, часть №3

  • С 34-го ряда конструкция камина переходит в сформированный дымоход.
  • Шиберная задвижка монтируется между 35-м и 36-м рядом кирпичной кладки.

Порядовка камина, часть №4

  • Распушка для прохода через перекрытие делается на 37-м и 38-м ряду. При другой высоте потолка это легко изменить.

Далее уже идет дымоход камина, конструкция которого зависит от количества этажей, высоты дома и кровли. Процесс возведения дымохода будет описан в отдельной статье.

Ввод камина в эксплуатацию

Готовый камин нельзя сразу запускать, нужно дать ему время для сушки. Обычно для этого хватает 12—14 дней. При этом все задвижки должны быть открыты. По истечении этого времени сразу не надо давать камину большую нагрузку, а делать это постепенно, с малым количеством дров. Это позволит остаточной влаге испариться из кладочного раствора.

Описанная выше модель камина успешно эксплуатируется не в одном доме и доказала свою состоятельность. Поэтому, если четко следовать всем рекомендациям, то даже при отсутствии навыков все должно получиться с первого раза. Ну а если нет уверенности в собственных силах, то можно пригласить мастера-печника и поработать у него подмастерьем. Приобретенные навыки в сложном, но интересном деле – кладке каминов будут просто бесценны и обязательно пригодятся в дальнейшей жизни.

Видео: Строительство камина из кирпича

Видео: Кладка камина

Простой камин из кирпича своими руками: схема, порядовки, пошаговая инструкция

Новичку без практики в печном деле сходу выложить кирпичный камин своими руками – задача весьма нелегкая. Но три составляющих – наличие времени, терпение и большое желание – помогут вам добиться успеха и сделать прекрасный домашний очаг, источник уюта и тепла в гостиной. Мы же предоставим всю теоретическую информацию и расскажем о порядке ведения кладочных работ в виде простой инструкции.

Общие сведения и устройство

По сути, традиционный английский камин – это печь упрощенной конструкции, состоящая из таких основных элементов:

  • открытая топка больших размеров в виде прямоугольной ниши (портала), выложенная из полнотелого керамического кирпича;
  • прямой дымоход, изображенный на схеме, оснащен специальным выступом – каминным зубом и сужающейся частью – дымосборником;
  • предтопочная фронтальная площадка играет декоративную роль и одновременно защищает полы от искр из топливника;
  • задвижка для регулировки тяги.

Примечание. В простых конструкциях колосники и зольная камера не предусмотрена, дрова сжигаются прямо на кирпичном поде.

В нынешних условиях камины строят исключительно для создания неповторимой атмосферы уюта в частных домах и дачах, а не с целью организовать отопление. Дело в том, что открытые очаги крайне малоэффективны, даже у более сложных моделей с двумя дымооборотами КПД не превышает 20%, поскольку львиная доля тепла попросту выходит на улицу через трубу.

Схема сложного камина с двумя дымооборотами

Нагрев комнаты происходит за счет инфракрасного излучения, выделяемого открытым пламенем. Как только оно затухает, теплоотдача прекращается. Конвективный обогрев здесь не работает — тяга дымохода, имеющего большое сечение, буквально высасывает тепло из помещения вместе с воздушным потоком. Уменьшить поперечный размер трубы нельзя – камин станет дымить в комнату. По той же причине кирпичные стенки практически не аккумулируют теплоту.

Совет по расчету размеров очага. При строительстве каминов своими руками важно добиться компромисса между задымлением помещения и слишком сильной тягой, способствующей удалению тепла вместе с воздухом. Проходное сечение дымохода должно составлять 1/9 часть от площади открытой части топливника (портала). В свою очередь, размеры фронтального проема принимаются в соотношении 1/50 к площади комнаты, а его высота – в 1,5—2 раза больше глубины топки.

Чтобы вы могли правильно подобрать габариты камина, не углубляясь в расчеты, представляем таблицу с размерами основных элементов, привязанными к площади помещения.

Инструкция по кладке камина

На различных интернет-ресурсах и в технической литературе несложно отыскать разнообразные проекты домашних и уличных очагов, сопровождающихся порядовками и фото. Но в основе всех предлагаемых конструкций лежит традиционный английский камин, который мы и предлагаем класть новичкам. В качестве примера разберем относительно небольшую модель, изображенную на чертеже и рассчитанную на комнату площадью 20—25 м².

Примечание. Если ваше помещение отличается габаритами, то размеры на чертеже можно изменить в соответствии с таблицей, только точнее подогнать их под длину и толщину кирпича (с учетом швов 5 мм).

Пошагово этапы работ выглядят следующим образом:

  1. Подготовка – выбор места для будущего очага и закупка стройматериалов.
  2. Устройство надежного основания – железобетонного либо кирпичного фундамента.
  3. Приготовление раствора и кладка.
  4. Пробный розжиг и прогрев.

По конструкции камины делятся на пристенные, угловые и встроенные. Мы выбрали первый вариант из-за простоты исполнения – постройка возводится рядом с существующей стеной. Делать угловую модель без надлежащего опыта значительно сложнее, а для встраивания конструкции в перегородку последнюю придется разбирать.

Оптимальное размещение очага – возле внутренней несущей стены или перегородки, ближе к центру комнаты. При этом постарайтесь не усложнить узел прохода дымовой трубы через кровлю – проследите, чтобы она не попала в конек. По обеим сторонам камина нужно обеспечить свободное пространство вдоль стен не менее 1 м. Наихудшее место для очага – около наружного ограждения или рядом с дверьми.

Совет. В слишком маленьких комнатах площадью до 12 м² располагать камины не рекомендуется. Тем более, не допускается строить их в квартирах многоэтажных домов. Выход из положения – установить газовую либо электрическую каминную топку и сделать облицовку из декоративного кирпича и гипсокартона, как изображено на схеме.

Необходимые стройматериалы

Чтобы самостоятельно сложить камин по представленному выше чертежу, необходимо заготовить следующие материалы:

  • керамический полнотелый кирпич – 300 шт.;
  • шамотный (огнеупорный) кирпич – 120 шт.;
  • задвижка на дымоход;
  • сухая строительная смесь для огнеупорной кладки – 150 кг;
  • готовая глиняно-песчаная смесь для выкладывания печей – 250 кг;
  • металлический равнополочный уголок 50 х 3 мм – 2,5 м;
  • дверца печная ревизионная.

Красный керамический кирпич марки 150—200 – основной материал, применяемый в печном деле. Выбирайте полнотелый камень стандартных размеров 250 х 120 х 65 мм без трещин, желательно с гладкими боковыми сторонами. Стройматериал низкого качества и бывший в употреблении применять для кладки каминов нельзя.

Шамотный кирпич, используемый для формирования топливников дровяных и угольных печек, производится разных размеров. Вам подойдет камень 250 х 124 х 65 мм марки ША, укладываемый на специальный раствор из огнеупорной глины и мертеля.

Совет по экономии материала. Обычный керамический кирпич спокойно выдерживает температуру 700 °С, что соответствует нагреву при сжигании дров. Огнеупорные камни, чья цена существенно выше, рассчитаны на максимальную температуру 1690 °С. Отсюда вывод: если вы не планируете жарко топить камин ежедневно, то смело изготавливайте камеру сгорания из более дешевого красного кирпича.

Печные мастера умеют готовить кладочный раствор из отдельных компонентов – песка и глины (цемент не добавляется!), интуитивно подбирая точные пропорции. Новичкам же ничего не остается, кроме как построить камин на основе готовых сухих смесей, продающихся в магазинах. Если вы хотите делать раствор сами, то мы настоятельно рекомендуем сначала набить руку на более простых конструкциях. Например, сложите уличный мангал или барбекю, подбирая пропорции экспериментально, чтобы прочувствовать все нюансы работы с глиной.

Устраиваем фундамент

Поскольку общая масса кирпичного очага превышает 1 тонну, без надежного основания не обойтись. Его необходимо устроить отдельно от фундамента дома, выдержав минимальный отступ 5 см. Если камин предполагается строить в обжитой комнате, то придется вскрыть пол на участке, превышающем размеры будущей конструкции на 100 мм в каждую сторону. Для нашего примера габариты участка составят 137 х 124 см (по схеме, приведенной выше, размеры постройки равны 127 х 114 см).

Устройство фундамента для камина выполняйте по следующей пошаговой инструкции:

  1. Выкопайте котлован и тщательно утрамбуйте дно. Глубина определяется по существующему фундаменту дома.
  2. Уложите на дно песок и еще раз уплотните. Итоговая толщина подушки – 100 мм.
  3. Котлован заложите до уровня земли бутовым камнем. В процессе засыпки заливайте все полости жидким цементным либо известковым раствором вперемешку с глиной.
  4. Сформируйте сверху ровную бетонную площадку и после застывания уложите на нее 2 слоя гидроизоляции из обычного рубероида.

Примечание. В качестве забутовки сгодятся обломки бетона, старого кирпича, ракушечника и других штучных материалов.

Второй этап закладки фундамента можно выполнить двумя способами: залить железобетонную плиту либо выложить основание из красного кирпича. Первый вариант, показанный на чертеже, более надежен и удобен при дальнейшем строительстве, поскольку сплошная плита позволяет класть стенку в любом месте площадки. Реализуется он так:

  1. Изготовьте и установите деревянную опалубку на высоту чистого пола здания с таким расчетом, чтобы фундаментная плита выступала за габариты будущего камина на 50 мм во все стороны.
  2. Свяжите сетку из железной арматуры диаметром 12—16 мм и выставьте ее на высоте 5 см от рубероида, используя небольшие подкладки из дерева.
  3. Приготовьте бетон марки 150, смешивая цемент М400, песок и щебенку в пропорциях 1 : 3 : 5. Уложите бетонную смесь в опалубку и выровняйте площадку правилом по строительному уровню.

После 7 суток отвердевания бетона опалубку снимите и обработайте стенки фундамента битумной мастикой. Перед тем как выложить камин, дождитесь полного застывания железобетонной плиты (еще 3 недели), после чего застелите ее 2 слоями рубероида и приступайте к самой кладке. Чтобы не допустить ошибок при устройстве фундамента, посмотрите видео от печного мастера:

Правила каминной кладки

Выложить обычную стену и тело камина из кирпича – две разные вещи. Так что перед тем как построить домашний очаг, ознакомьтесь с общими правилами его возведения:

  • при изготовлении огнеупорного и глиняного раствора четко соблюдайте соотношение сухой смеси и воды, указанное на упаковке производителем;
  • камни каждого ряда сначала раскладывайте насухо, подгоняйте и подпиливайте согласно порядовкам, и только потом ставьте на раствор;
  • красный кирпич перед укладкой на места замачивайте в воде на 3—5 минут, пока не перестанут появляться воздушные пузырьки;
  • соблюдайте максимальную толщину швов 5 мм;
  • участки кладки из керамического и шамотного кирпича не связывайте между собой;
  • постоянно проверяйте вертикаль в разных точках отвесом и горизонталь строительным уровнем;
  • при монтаже уголков из металла ряд опирающихся на него камней нужно класть без раствора.

Примечание. Огнеупорные камни замачивать не рекомендуется, а только ополаскивать водой от пыли, потому что материал долго отдает влагу и после растопки может лопнуть.

В процессе работы кирпичи можно пристукивать, но двигать в горизонтальной плоскости крайне нежелательно. Выпирающие излишки раствора удаляйте мастерком, а с внутренней стороны протирайте всю стенку влажной тряпкой, чтобы образовалась гладкая поверхность. Подробное описание процесса смотрите в очередном видео:

Порядок ведения работ

Первым делом фундаментная плита накрывается листом оцинкованного кровельного железа, а сверху – базальтовым картоном. Впрочем, по мнению специалистов, последний успешно заменяется войлоком, пропитанным жидкой глиной. Требуемый набор кладочного инструмента показан на рисунке.

Первыми двумя рядами керамического кирпича формируется основание камина и предтопочная площадка, 3-м и 4-м – подовая часть топки. Обратите внимание: на порядовке красный и шамотный камень обозначен различными цветами. Пятый и последующий ряды (вплоть до 11-го) образуют стенки камеры сгорания и наружный контур портала.

Уложив 12-й ряд камней, установите стальные уголки, служащие опорой передней стены. Следующие уровни формируют дымосборник и каминный зуб, что и показано на порядовой схеме. На 16-м ряду в заднюю стенку встраивается прочистная дверца.

Ряды кирпичей с 17-го по 23-й образуют тело камина, а оставшиеся 3 уровня – дымоход. На 26-м ряду в него встраивается задвижка.

Дальнейшая кладка дымовой трубы выполняется до нужной высоты по одинаковой схеме, исключая узел прохода через перекрытие. Здесь необходимо выложить специальное расширение – разделку, чья задача – оградить деревянные конструкции от раскаленных дымовых газов. По правилам пожарной безопасности горючий материал перекрытия должен быть защищен кирпичной стеной 38 см в толщину. Все требования к трубе дымохода, включая ее высоту, отражены на схеме:

В заключение – пробная растопка очага

После высыхания раствора, на что потребуется 10—14 дней, произведите первую растопку. Здесь важно соблюдать одно правило: вся кладка должна прогреваться постепенно, чтобы не возникло трещин. Положите на подовую часть небольшую охапку хвороста или щепок, полностью откройте заслонку и подожгите их. Дальше подкладывайте дрова небольшими порциями в течение нескольких часов, следя за стенами очага и дымохода. Фиксируйте появление трещин – потом заделаете их тем же раствором.

Готовый камин можно оформить различными способами – оштукатурить, украсить плиткой с изразцами либо окрасить. Конечно, при условии, что после полного разогрева он функционирует исправно и кладка не дала крупных трещин. Если вы делали все по инструкции и без спешки, то ввод в эксплуатацию наверняка обойдется без проблем.

Камин своими руками из кирпича, простая технология для начинающих

Среди всех желающих устроить дома настоящий камин подавляющее большинство даже и не думает о способах реализации мечты, так как нанимать профессионалов достаточно дорого, а уверенности в собственных силах нет совсем. Такая картина складывается из-за того, что в наше сознание прочно засела мысль: печное дело только для избранных.

Не стоит лукавить, отчасти в этом есть правда. Знания, которыми обладает профессиональный печник, нельзя передать за один день, они подкрепляются опытом. Но то, что подобные работы доступны лишь некоторым, можно смело отвергнуть, если заставить себя разобраться в устройстве камина и выполнить все работы.

Готовый домашний очаг



Принципиальное устройство камина

При всем многообразии видов каминов, функция их сводится к созданию ощущения уюта, дополнению интерьера и обогрева. Причем в отличие от настоящей печи, обогрев за счет камина производится инфракрасным излучением, которое выделяет пламя горящего топлива. В связи с этим принципиальная схема камина берет свое начало у отопительной печи и претерпевает некоторые упразднения, что превращает модель в простое устройство камина, которое можно соорудить дома своими руками.

Схема углового камина

На рисунке представлена схема углового камина, хотя пристенные варианты имеют такие же составные элементы.

  • Предтопочный лист служит защитой напольного покрытия от высоких температур и от случайного возгорания при попадании горячих угольков из топки.
  • Через зольник поступает воздух для поддержания горения. Полость зольника накапливает в себе несгоревшие остатки топлива.
  • Топливник является основным элементом, в котором происходит сгорание.
  • Для локализации и фокусировки излучения служит зеркало, оно направляет энергию в комнату.
  • Основой камина, его несущим элементом является портал. Портал удобно демонстрировать на встроенных топках, а в данном случае весь корпус является порталом.
  • Дымовой зуб в самых простых моделях отсутствует. Он предназначен для предотвращения обратной тяги.
  • Хайло служит для концентрации дыма перед тем, как произойдет конвекция. Известен еще термин «дымосборник».
  • Задвижка регулирует тягу и предотвращает потерю тепла, когда камин не горит.
  • Через дымоход выводятся продукты после сгорания топлива.

Поэтапное строительство, как формула успеха

Перед тем как сложить камин, следует выполнить ряд теоретических работ. Вообще, все работы нужно разделить на отдельные этапы. Только работая поэтапно, вы будете использовать усилия продуктивно, ведь допущенные ошибки можно будет оперативно исправить.

На первом этапе необходимо создать проект, в котором будет представлен чертеж с размерами, пошаговая инструкция кладки рядов и описание отдельных дополнительных опций (карманов, полок и т.д.).

Расчет параметров камина для данного помещения ведется на основании того, что все элементы находятся в определенной пропорции с габаритами комнаты. Неверно подобранные размеры могут стать причиной некорректной работы устройства. Чрезмерно большой камин займет много места, а маленький не сможет прогреть помещение.

Угловой вариант исполнения

Расчет габаритов

От площади комнаты зависит площадь топки, вернее, ее фасадной части. Их соотношение определяется, как 50/1 соответственно. Данный параметр является стартовым. Зная его, находим размеры каминного проема по формуле: высота/ширина = 2/3. Несложные подстановки дадут числовые значения этих параметров. Одним из важных показателей эффективности работы камина служит глубина его топки. Но в этом вопросе нельзя перестраховываться, увеличивая глубину с запасом, так как это приведет к потере тепла через дымоход. Оптимальным соотношением между высотой топки и ее глубиной является дробь 3/2.

Кирпичный камин необходимо изолировать от пола, чтобы избежать самопроизвольного возгорания. Делается это с помощью настила из термоизоляционного материала, но чаще всего в конструкции портала предусмотрен выступ – подиум.

Он отличается по габаритам портала по бокам на 30 см, а спереди на 50 см. Зеркало задней стенки устанавливается не произвольным способом, а по определенному параметру. Так, на высоте, равной 1/3 всей стены начинает формироваться выступ. Он имеет наклон 20° к отвесу. Вверху зеркало образует дымовой зуб. Габариты нужно соблюдать, чтобы объединить эти две конструкции в одну и не нарушить тягу.

Таблица с рекомендуемыми размерами камина

Топочная камера не имеет постоянной ширины, так как вглубь она сужается. Стенки имеют поворот в 60° от своего первоначального направления. Высота дымохода напрямую зависит от места его выхода из кровли крыши. В непосредственной близости от конька он должен быть поднят на 0,5 м. При удалении дымоход возводится так, чтобы линия, соединяющая конек с краем трубы, образовывала угол 10° с горизонталью. На площадь канала дымохода тоже есть свое правило. Она должна быть в 15 раз меньше площади топливника.

Существуют уже разработанные проекты со всеми вычислениями. Чтобы ими воспользоваться, нужно подобрать значение площади и получить результаты.

Строительство фундамента

Камин из кирпича, даже в самом простом исполнении, имеет огромную массу, которую не выдержит никакой пол в доме. Поэтому для начала придется подготовить фундамент.

  • Часть пола демонтируется, чтобы вырыть котлован. Его глубина зависит от массы камина и в среднем составляет 0,5 м.
  • Используются все приемы по заливке фундамента для кирпичных построек. Дно котлована можно выстелить щебнем и песком, позаботившись о гидроизоляционной подушке.
  • Наливается фундамент цементным раствором до уровня пола. Строгих правил на использование армирующих элементов нет, но каждый понимает, что при постройке камина весь фундамент можно разделить на 2-3 части и перестелить, например, армирующую сетку.
  • При необходимости используются опалубки. Готовая конструкция должна основательно застыть, поэтому не спешите с продолжением работ, а займитесь приготовлением глиняного раствора, который пригодится при кладке самого камина.

Работы по строительству фундамента

Приготовление раствора

Подготовить раствор для кладки довольно сложно. Если нет под рукой специальных приборов, чтобы определить жирность глины, то помогут мудрые советы профессионалов.

Но при отсутствии опыта и эти советы могут привести к ошибке, тогда в кладке появятся трещины, через которые дым станет прорываться в помещение, и придется демонтировать конструкцию. Гораздо проще воспользоваться готовыми составами. Прочность сложенного камина при этом только увеличится.

Однако в качестве информации познакомим с этапами приготовления хорошего раствора:

  • Чтобы правильно выбрать глину, нужно представленные экземпляры пропитать водой. Для этого катается шарик и помещается в резервуар. После нескольких часов следует сдавить шарик в руке, превращая его в лепешку. Если по краям стали образовываться рваные трещины, значит, глине недостаточно жирная.
  • Подходящую по жирности глину замачивают на 2-3 дня в воде. Это поможет потом ее измельчить с помощью сетки. В печном растворе недопустимо появление крупных комков.
  • Смешивая глину, песок и воду, получаем раствор для кладки. Однако его необходимо еще проверить на консистенцию. Слой раствора сдвигается в горизонтальном направлении. Если наблюдаются разрывы в глиняной массе, значит, нужно добавить еще воды. Если след от мастерка сразу же заплывает, то воды, наоборот, много. Нетрудно догадаться, что в нормальной консистенции борозда от мастерка остается достаточно продолжительное время.

Пример простой кладки

Приведем самый простой пример, показывающий, как осуществляется кладка камина своими руками. Необходимо отметить, что существует более функциональная порядовка камина, но она доступна при желании на специализированных ресурсах, поэтому мы выбрали простую схему, чтобы показать принцип работы с проектом.

Порядовая кладка

Чтобы построить камин своими руками, проведем анализ рисунка в проекте, который называется «порядовая кладка». Задача на внимательность заключается в том, чтобы найти отличия между 1, 3 и 2, 4 рядами. Эти ряды необходимо выкладывать сплошными, но так как между кирпичами должна осуществляться перевязка, то расположение кирпичей необходимо чередовать.

С 5 по 11 ряды формируют топку. Отличие опять объясняется перевязкой. Класть кирпичи нужно так, чтобы швы в двух соседних рядах не совпадали. Ряд 12 дополнен перемычкой, так как далее предстоит выполнить перекрытие и потребуется надежная опора. Если сделать перекрытие из плиты керамогранита, то одновременно получим и каминную полку, на которой удобно разместятся небольшие нужные предметы.

Обратите внимание на то, что в данной модели нет дымового зуба, поэтому такие камины из кирпича строятся крайне редко даже начинающими мастерами. Отсутствие дымового зуба несколько компенсируется большим дымосборником. Он занимает 11 рядов (с 15 по 26). Чтобы качественно выложить дымоход, проверяйте вертикальный уровень стенок по отвесу.

В 27 ряду кирпичи придется распилить болгаркой пополам, чтобы сделать выступ внутрь канала. Этот выступ позволяет сложить перекрытие и установить шиберную заслонку. Дальше построенный дымоход должен соответствовать высоте, которая указана в расчетах.

После того как удалось собрать по указанной схеме конструкцию, интрига будет сохраняться еще около двух недель, так как необходимо дождаться, пока раствор не засохнет по всей глубине. Но даже после такой паузы нельзя сразу закладывать много дров. Следует протопить камин постепенно, малыми порциями топлива. Тогда остаточная вода по всему объему испарится и камин будет готов к настоящей работе.

Как сложить печь-камин из кирпича своими руками

Захотели сложить самостоятельно печь или камин?

На первый взгляд эта задача кажется слишком сложной, особенно если у вас нет опыта кирпичной кладки. На самом деле многие владельцы домов успешно выкладывают печи-камины своими руками, чертежи и схемы-порядовки которых мы хотим предложить вашему вниманию. Используя их, а также рекомендации по кладке, вы сможете обрести необходимые навыки и сэкономить на оплате труда профессионалов.

Печь камин своими руками чертежи и сборка печи

Что такое чертеж и схема-порядовка

Первое, в чем стоит разобраться, это понятия эскиза, чертежа и порядовки камина. Эскиз – это рисунок, на котором указан внешний вид печи или камина, полностью или частично, в одном или нескольких видах. По эскизу можно понять расположение топки, зольника, дымохода, заслонок и других элементов, а также принцип работы печи.

Чертеж выполняют в масштабе, на нем указывают размеры будущей печки, как правило, приближенно, так как точные размеры сильно зависят от толщины шва. Схема-порядовка – это схема кладки каждого из рядов камина или печи с указанием номера ряда, расположения и типа кирпича, дверок, заслонок, опорных элементов. Если ряды повторяются, фрагменты схемы объединяют в один, с указанием всех однотипных рядов.

Если вы решили научиться строить печи камины своими руками, чертежи помогут вам определить их габаритные размеры, по эскизу можно разобраться с назначением отдельных элементов и направлением движения дымовых газов, а схема-порядовка подскажет, сколько нужно кирпича и как его класть. Те, кто уже строил печи камины своими руками, чертежи используют далеко не всегда – по схеме они могут определить и габариты печи, и принцип ее работы. Попробуем и мы разобраться в этом увлекательном деле на примере простой печи-камина.

Печь-камин: технология кладки

Такая печь представляет собой простой, но надежный источник тепла для гостиной или дачного дома.

Топка большая, как у камина, но закрыта дверцей со стеклом – это делает печь безопасной и удобной в использовании. Под топкой расположен зольник для удаления продуктов горения. Дымовой канал более сложный, чем у традиционного камина, горячий дым, проходя по нему, хорошо нагревает стенки печи, поэтому она обладает большей теплоемкостью по сравнению с обычными каминами.

Для печи-камина используют полнотелый керамический кирпич в количестве 620 штук и шамотный – 100 штук, огнеупорный кладочный раствор на основе глины «Мертель-28» — около 25 кг, кладочный раствор глиняно-песчаный – 300 кг. Кроме этого необходимы дверки: для топки – дверца каминная с жаропрочным стеклом, размер 50х48 см, три прочистные дверцы 14х13 см, а также одна поддувальная с размерами 25х13 см, и две заслонки: 30х19 см и 27,5х15,5 см.

Огнеупорный раствор используют для кладки шамотного кирпича, керамический кирпич кладут на обычный глиняно-песчаный раствор. Раствор готовят по инструкции на упаковке.

Схема-порядовка каминной печи

Первые два ряда – основание, так называемый под печи. В третьем ряду начинают выкладывать дымовой канал и устанавливают прочистные и поддувальную дверки.

В четвертом и пятом ряду продолжают кладку дымового канала, а в шестом начинают выкладывать дно топки из шамотного кирпича – на схеме он окрашен в желтый цвет. Продолжают класть топку из шамотного кирпича на огнеупорный раствор и стенки на глиняно-песчаный в седьмом, восьмом и девятом рядах. Устанавливают колосник между топкой и зольником.Схема кладки первых рядов печи-каминаРяды с десятого по двенадцатый кладут в том же порядке, выкладывая в фасадной части отверстие для топки.

В тринадцатом ряду устанавливают каминную дверцу, в четырнадцатом оформляют свод из вертикально стоящего кирпича, выравнивая свод в пятнадцатом ряду. Шестнадцатый ряд образует каминную полку с лицевой стороны, а в семнадцатом ряду начинают выкладывать перекрытие топки. Завершают его в восемнадцатом ряду, при этом остается небольшие отверстия дымового канала.

Если все сделано в соответствии со схемой, то канал будет иметь извилистую форму, позволяющую дыму прогреть все стенки печи.В девятнадцатом ряду устанавливают заслонку 30х19 см на дымовом канале слева. В последующих семи рядах выкладывают внешние стенки печи и дымоход, а в двадцать седьмом ряду кладут металлическую полосу для поддержки перекрытия печи.Пошаговая кладка печи-камина — фотоРяды с 28 по 30 – перекрытие печи, кладутся по схеме из красного кирпича. Далее выкладывают колодец дымовой трубы из одного ряда кирпича до необходимой высоты.

В каждом ряду кирпич сдвигают так, чтобы образовалась перевязка: шов предыдущего ряда должен быть перекрыт верхним кирпичом. Это обеспечивает конструкции устойчивость. Во втором ряду колодца устанавливают вторую заслонку.

В представленном ниже видео весь процесс описан долее подробно, и изучив схему, вы сможете разобраться во всех нюансах кладки такой печи.

О том, как правильно установить каминную дверку, рассказывает видео. Остальные дверки ставятся аналогично.

Чертеж и схема углового камина с круглой аркой

Камин устанавливают в углу комнаты на отдельно стоящий фундамент. Топка расположена на уровне 28-30 см над уровнем пола, под ней зольник.

Арка топки имеет круглую форму и выложена из кирпича. Высота топки – 52 см. Дымовой канал прямоугольной формы с каминным зубом – скошенным сводом в задней стенке топки, образовавшееся при этом сужение обеспечивает хорошую тягу за счет повышенного давления в этой области.

Выше каминного зуба с лицевой стороны установлена прочистная дверка для удаления сажи. Каминная полка выполнена из кирпича. Вокруг дымового канала расположен кирпичный фартук, под которым циркулирует нагретый воздух – для его выхода выполнены отверстия, закрытые решетками.

Необходимые материалы и покупные элементы приведены в таблице.

Таблица необходимых материалов для постройки печи-камина

Схема-порядовка камина подробно описывает процесс кладки. Обратите внимание, что до начала кладки первого ряда необходимо выровнять основание, сделать это можно с помощью двух рядов кладки, выполненных по схеме первого ряда.

Чертеж и схема углового камина с прямой аркой

Каминная топка имитирует традиционную русскую печь. Нулевой ряд находится ниже уровня пола и выполнен в форме квадрата, перераспределяющего нагрузку. Топка сделана из шамотного кирпича, стенки камина – из керамического.

Дно зольника выполнено из металлического листа, что облегчает удаление золы – лист просто достается. В задней части топки расположен каминный зуб, перекрытие топки опирается на стальной уголок. Кладку такого камина выполняют по схеме.

Простой пристенный камин с прямым дымоходом

Очень простая схема камина. Топка прямоугольная, выложена огнеупорным кирпичом. Зольник отделен от топки колосником.

Прямой и достаточно широкий дымоход позволяет не беспокоиться о тяге, а газовый зуб предотвратит ее опрокидывание и задымление комнаты. В дымоход встроена заслонка. Размеры и схема кладки камина приведены на рисунке.

Камин с прямым дымоходом своими руками

Пристенный камин с подиумом

Особенность этого камина – отсутствие зольника и прямой дымоход простой формы. В нижней части камина расположен вынесенный вперед полукруглый подиум. Он служит не только для декоративных целей, но и для безопасности: топка этого камина неглубока, и возможно искрение топка выложена огнеупорным кирпичом.

Сужение топки в задней части образует выступ – газовый зуб. Каминная полка сделана из дерева и опирается на бревно полукруглого сечения. Простая форма этого камина отлично впишется в домик в охотничьем стиле.

Образец пристенного камина с подиумом

Как видно из статьи, совсем несложно класть печи и камины своими руками, чертежи и схемы помогут вам разобраться в тонкостях печного ремесла. О том, как правильно сделать фундамент под камин, замесить кладочный раствор и класть кирпич, можно также узнать из статьи о кладке камина своими руками.

На протяжении всех времен, главное место в доме отводилось очагу. В последнее время, камины в домах и коттеджах приобрели большую популярность, и вопрос как сложить камин своими руками, довольно актуальный.

Любая печь — камин должна соответствовать таким требованиям:

    Отсутствие дыма.Обогрев помещения.Красивый внешний вид.

Для достижения этих целей, необходимо соблюдать все этапы строительства.

Месторасположение

Размещение камина в доме

Самый первый шаг предполагает выбор месторасположения очага, от этого зависит не только экономия жилой площади, но и эффективный ее обогрев.

Для начала необходимо определиться с типом конструкции.

Камин — печь может иметь такие варианты исполнения:

    Пристенный.Угловой.Встроенный.Островной.

Исходя из этого, владелец дома может подобрать подходящее место для камина.

Планируя расположение необходимо учитывать, что напротив окна устанавливать печь-камин нецелесообразно, так как тепло будет выходить в окно. Кроме этого, необходимо с точностью соблюдать правила пожарной безопасности, камин — источник тепла, а не пожара.

Материалы

Таблица необходимых материалов для постройки камина

Изготовление каминов начинается с подбора материалов. Для строительства нам понадобится:

Красный керамический кирпич. Его количество рассчитывается исходя из подготовленного чертежа, при этом все неполные кирпичи необходимо учитывать как целые.Песок речной.

Обязательно просеянный и очищенный от загрязнений и сора. Зернистость материала должна быть в пределах нормы (0,2–1,5 мм).Щебень для изготовления фундамента. Допустимая фракция должна быть от 2 до 6 см.Синяя кембрийская глина или обычная красная.Цемент (М 200 или М 300).Дымовая заслонка.Арматура.

Кирпич и его разновидности

На протяжении всего периода печного строительства, применяется полнотелый красный кирпич, который изготавливается из глины.

Таким материалом выкладывают наружные части каминов. Поэтому от качества кирпича зависит очень многое.

Характеристики разновидностей кирпича

Кирпич должен обладать такими свойствами:

    Иметь правильную форму;Не содержать трещин или выбоин.Не иметь деформаций;

Внутренняя часть камина выкладывается огнеупорным шамотным кирпичом или кварцевым материалом.

Требования к качеству материала

Приобретая кирпич необходимо обратить внимание на такие параметры:

    Материал должен соответствовать марке не ниже М200.Нужное количество кирпича, должно быть, приобретено из одной партии.Внешний вид кирпича — он не должен содержать трещин, сколов.

Подготовка

Этот этап заключается в процессе подготовки материалов. Особое внимание, конечно же, уделяется кирпичу, но кроме него понадобятся и другие компоненты.

Пропорции ингредиентов для приготовления раствора для кладки кирпича

Потребуется глиняная смесь, которая тщательно очищается от ненужных примесей и протирается. До начала кладки эту смесь замачивают около 2–3 часов.

Песок, который будет участвовать в растворе тоже должен пройти очистку, достаточно будет его просеять через сито с мелкими отверстиями.

Выполнив это можно начинать к подготовке раствора, пропорция которого обязана строго соблюдаться. Исходя из жирности глины, соотношение песка и глины должны выглядеть как 1:1 или 1:2.

Полученный раствор не должен растекаться на поверхности кирпича, но в то же время с легкостью соскальзывать с него.

Заливка фундамента

Для заливки фундаментного основания под камин — печь понадобятся такие материалы и инструменты:

Пропорции для марки цемента м400

    рулетка;болгарка;сварочный аппарат;молоток + гвозди;доска;арматура;цемент (марки М400).

Первое что нужно сделать, это опалубку из обрезной доски.

Она должна быть надежно установлена и иметь высоту 8–10 см. Армирующий прут укладывается с 19 сантиметровым шагом, после этого укладываются перпендикулярные ряды прутьев. Стыки прутьев необходимо прихватить сваркой.

Раствор необходимо заливать в два этапа. Первый предполагает слой бетона в 4 см, затем необходимо уложить обрешетку, после этого заливают последний слой, высота которого должна быть около 6 см.

Для того чтобы залитый фундамент в готовом виде не содержал пустот, раствор немного перепахивают свободным прутом.

После этого, фундамент необходимо оставить в покое. Срок его высыхания может варьироваться от 15 до 18 дней, в зависимости от условий нахождения.

Кладка камина

Этот процесс достаточно простой, прочитав статью, вы узнаете: как сложить камин самому из кирпича? Для того чтобы кладку выполнить правильно, необходимо четко следовать плану строительства.

Порядовка кирпичного камина

Камин своими руками

Кладка выполняется по такой схеме:

    Сверху фундаментного основания укладывают несколько слоев гидроизоляционного материала.Для первого ряда в раствор добавляют цемент, а кирпичи укладываются на рейки.Третий ряд имеет небольшие нюансы, а именно установка двух штырей, которые понадобятся немного позже для каминной решетки.Чтобы камин — печь сложить правильно, необходимо придерживаться схемы или чертежа.Для соблюдения температурного режима в будущей конструкции, необходимо проследить, чтобы внешняя стена камина из кирпича не контактировала с топливником.Для удаления лишнего раствора со стенок топливника, его поверхность очищается при помощи влажной материи.Для улучшения качества обогрева, необходимо соблюдать небольшой угол наклона вперед задней стенки. Для боковых стенок предусматривается выворот наружу.Чтобы избежать возможности возгорания, необходимо принять меры предосторожности, и защитить пол перед очагом, листом железа.

Сложить печь-камин, это полдела, необходимо сделать дымосборник.

Соотношение размеров основных елементов камина

Принцип его кладки заключается в выкладывании кирпича с постепенным выполнением напуска. Отверстия портального типа внутри перекрываются при помощи перемычек, которые можно выполнить в нескольких вариантах:

    арочные,клинчатые,сводчатые.

Чтобы правильно выложить дымосборник, необходимо соблюдать его вертикальность. После того как вы перешли перекрытие с кровлей, можно начинать строительство трубы на крыше. Эта кладка выполняется на цементно-песчаную смесь.

Соблюдая эти правила можно без труда сконструировать печь — камин самостоятельно. Теперь остается разобраться с дымоходом.

Дымоход

Если конструкция дымохода предусмотрена из кирпича, под нее необходимо продумать фундамент, или раму из стали, которая будет упираться в основной фундамент. Сам дымоход располагают с наружной части топки и оборачивают материалом с теплоизоляцией. Верх дымохода обшивается листом из стали или алюминия.

Кронштейн для крепления трубы дымохода

Используя для дымохода готовые секции труб, в качестве крепления применяют специальные хомуты, при помощи которых конструкция закрепляется на перекрытиях зданий. Этот вариант дымохода может обойтись без фундаментного основания.

Отделочные работы

Кроме того, что камин — печь, можно оформить цветным расшивочным швом, сам кирпич, возможно, перекрасить в другой цвет. Для этих целей используется темпера или гуашь.

Украшением для углового варианта камина могут быть изразцы или мраморная плитка, камень или декоративный кирпич. Если возникает желание, то поверхность можно просто отштукатурить или воспользоваться другими элементами декора.

Современный рынок предлагает большое количество элементов для декорирования, в том числе и деревянные детали. В целях безопасности их использование не рекомендуется.

Таблица расхода плиточного клея на 1 метр в зависимости от выбора и наклона гребенки

Крепеж декора выполняется на обычный плиточный клей, а само украшение должно начинаться с нижней части камина, постепенно поднимаясь.

Если ваш камин — печь уже содержит детали из мрамора, то их рекомендуется прикрыть целлофаном, для избежания царапин.

Рекомендации

    Для топливника можно воспользоваться шамотным кирпичом, а, для облицовки подобрать материал другого качества.
    Конструкция дымохода может быть выполнена не только из кирпича, но и из специальных модулей в форме трубы из металла или керамики.
    Для уменьшения ошибок при строительстве каминов рекомендуется пользоваться готовыми чертежами, а не разрабатывать их самостоятельно.
    Проектируя камин, можно сделать акцент на встроенные полки или дровницы, это придаст конструкции более эстетичный вид.

Из вышесказанного материала можно сделать вывод, что кладка камина — достаточно простой процесс. Все что вам потребуется, это соблюдение всех инструкций и рекомендаций, тогда вопрос: как соорудить камин? не застанет вас врасплох.

Видео: Как сделать камин из кирпича своими руками

Начинающему мастеру-печнику всегда хочется сложить какую-нибудь диковинную печь.

Желательно простую. А еще красивую и эффективную. Жаль, что порядовок таких конструкций существует не так уж и много.

Среди них выгодно выделяется печь-камин с хлебной камерой, работающая по схеме, популярной в странах Скандинавии. Схема не лишена недостатков, но обладает большой степенью универсализма.

Есть отопительная массивная универсальная печь, декоративный камин, камера для выпечки хлеба. Простая конструкция, многофункциональность, относительная компактность. Хороший вариант для дачного дома, способный обогреть площадь примерно в 25-30 квадратных метров.

Предлагаем порядовку, позволяющую самостоятельно сложить печь, обладая лишь минимальными навыками печного ремесла. От исполнителя достаточно простого первичного навыка работы с глиной и кирпичом. Остальное просто.

Материалы для устройства печи-камина с хлебной камерой:

1 – Печной кирпич — примерно 1100 шт.

Если применить шамотный кирпич, то его потребуется примерно 150 единиц. (Количество кирпича дано без учета затрат на фундамент и дымовую трубу). 2 – Вязальная проволока 3 – Дверцы-чистки — 3 штуки 4 – Топка поддувала с регулировкой воздуха 5 – Каминная дверца для топки 500х500 мм 6 – Базальтовый шнур — 2 комплекта 7 – Задвижка трубы в кирпич — 3 штуки 8 – Колосниковая решетка с рабочей площадью в один-два кирпича

Порядовка кладки печи-камина

Кладка своими руками не так уж и сложна, как может показаться на первый взгляд.

Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.

Первый рядвыкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.

Вторым рядомуже выкладываем чистовой периметр печи:

Формируем внутренние каналы. На третьем рядуставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:

Четвертым рядомдобираем высоту дверец:

Пятым рядомперекрываем дверцы, ставим колосник.

Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под.При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:

6 ряд— формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать.Разделяем каналы.

Малые каналы нисходящие. Большие — восходящие.Применяем косую перевязку. Можно без нее, но с ней надежнее.

Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке.Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

7 ряд.Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.

8-13 ряды.Поднимаем топку до высоты каминной дверцы:

14-15 ряды.Готовится место под лучковую перемычку.

Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой.Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.

Перекрытие дверцы ставится толщиной в кирпич.

Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:

16 ряд.Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:

17 ряд.Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:

18 ряд.Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:

19 ряд.Продолжаем хлебную камеру. Открываем ход газам из хлебной камеры в нисходящие каналы:

20 ряд.Доводим вход в нисходящие каналы до высоты в два кирпича.

21-22 ряд.Перекрываем нисходящие каналы, формируем пяты под сводчатое перекрытие хлебной камеры.

23 ряд.Монтируем свод хлебной камеры. Оставляем канал каминного хода и закрываем его задвижкой с длинной ручкой.

Внимательно! Задвижка в процессе будет сильно греться! Поэтому ставим ее на асбест или базальт!Свод придется подрезать по верху для выравнивания кладки.

Или выкладывать еще один ряд — это если позволяет габарит помещения.24 ряд.Перевязываем свод хлебной камеры. При наличии свободной высоты помещения можно выложить еще один ряд. Тут же показан минимум:

25-27 ряд.Формируем колпак над хлебной камерой.

Столбики под перекрытие ставятся исходя из расположения дымовой трубы — ее место не регламентировано строго, она может быть установлена в любой точке печного перекрытия — надо отталкиваться от наиболее удобного прохождения кровли.Проще говоря: смотрим по балкам. Тут же ставится чистка — точку установки выбирают опять вновь по трубе — желательно как можно ближе к ней. На рисунке условно не показана:

28-30 ряд.Обязательные три ряда перекрытия.

Далее труба. Задвижки дымового канала устанавливать исходя из соображений удобства эксплуатации — 2 шт. друг над другом для уменьшения теплопотерь:

Две задвижки ставим в трубу, друг над другом.

Такое дублирование необходимо для формирования воздушной прослойки— как в двойном оконном остеклении. Лучше сохраняется тепло.Для оживления кладки в процессе можно выпусками кирпича сделать на теле печи полочки. Только не увлекайтесь их сооружением — выступающие из массива элементы мешают конвекции вдоль тела печи:Все будет выглядеть примерно так:

При первой растопке всегда открывайте задвижку, перекрывающую канал из хлебной камеры в трубу.

Многие печники называют его «прямой ход». Эта манипуляция позволит прогреть трубу.В дальнейшем топка ведется обычным порядком. При работе в печном режиме задвижка эта всегда закрыта.

Если мы эксплуатируем как камин, то она всегда открыта.Доброго и уютного вам тепла в любое время года!FacebookВКонтактеTwitterGoogle+ОКУважаемые посетители сайта “В гостях У Самоделкина” Из представленного автором материала вы узнаете как своими рукамиможно сложить печь камин в двухэтажном доме, причем второй этаж тоже будет отапливаться от этой же печи.Кладка печи даже самой простой, требует внимания, усердия и трудолюбия, потому как это сложное и кропотливое дело. Но изучив фотоотчёт, вам многое станет понятно и вы сможете сложить для себя подобную печь. Профессиональные печники настоятельно рекомендуют новичкам!!! Сначала попробовать сложить печь без раствора (на сухую) дабы обучится на своих ошибках и при настоящей кладке их не допускать! Все под силу человеку, главное было б желание и у вас все получится! И так, давайте рассмотрим все этапы строительства более внимательно и разберемся, что понадобилось автору для создания данной печи-камина?Материалы1.

красный керамический кирпич2. шамотный огнеупорный кирпич3. красная глина4.

речной песок 5. рубероид6. уголок металлический7.

колосники8. задвижки9. печные дверцы10.

зольник11. сажечистки12. проволока13.

листовой металлИнструменты1. мастерок2. кельма3.

шпатель4. болгарка5. алмазные диски по камню6.

уголок7. отвес8. линейка9.

уровень10. киянка11. молоток12.

емкость для раствора13. дрельПроцесс строительства печи-камина своими руками.И так, первым делом следует определиться с месторасположением будущей печи, так как данная печь будет отапливать 2 этажа, то целесообразно и проще поставить ее по середине комнаты. В основном печи в домах располагаются по центру избы, так строили наши деды и прадеды.

Но все же зависит расположение и от конструкции самого дома, а так же компоновки комнат. К примеру камины строятся в основном вдоль стены, либо в углу, а в данном случае печь комбинированная и был выбран вариант “середина” Так же автор предлагает схемы расположения печей.Для кладки следует сразу определиться с кирпичем и его качеством. Как правило печи кладутся из красного керамического полнотелого кирпича, а вот внутреннюю топочную камеру желательно класть из шамотного огнеупорного кирпича, он имеет такой желтоватый цвет и хорошо переносит высокие температуры.Основой основ является непосредственно обустройство фундамента, лучшим будет бетонный залитый в опалубку, размерами больше печи.

К примеру когда в деревнях строили печи, то в качестве фундамента там являлись дубовые бревна либо пеньки. Сейчас с материалами дела обстоят отлично, можно позволить себе основательный и добротный фундамент. Как и полагается на основание фундамента укладывается изоляция в виде рубероида.Нижняя часть кирпичной кладки будет уложена на цементный раствор.

Но только до начала топки!!!Как мы можем видеть на фото, мастер использует пустотелый красный кирпич и щедро заполняет его цементным раствором.Затем автор приступает к кладке стен печи.Так как печь будет совмещена с камином, то и основание соответствующее, разделено под камин и топку.Немаловажную роль в кладке играет точность и каждый ряд кладется по уроню, строго от угла.Устанавливается дверца зольной камеры, она же играет роль поддува свежего воздуха в топку.Поверх зольной камеры, укладывается колосник. Прежде из огнеупорного кирпича делается ячейка.При кладке печи предстоит очень много переколоть кирпича, так вот чтоб минимизировать расход кирпича мастер использует болгарку с диском по камню.Затем устанавливается печная дверца топочной камеры, крепится при помощи проволоки.Далее поднимаются стенки печи.Со стороны где будет расположен камин, мастер располагает уголок, дабы уложить кирпич, для лучшей подгонки в кирпиче был пропилен паз.Кладка камина.Нижняя часть камина, предназначенная для сушки и хранения небольшого количества дров.Благодаря болгарке кирпич можно вырезать по определенному размеру и очень плотно подогнать.Вот так выглядит дверца топочной камеры.Верхняя часть топки выкладывается огнеупорным кирпичом, на глиняный раствор.Вот топочная камера готова. Далее автор переходит к созданию дымохода.Мастер изготавливает металлическую проставку.И уже на нее укладывает кирпич.Для того чтобы можно было беспрепятственно чистить сажу, устанавливаются заглушки.

В процессе эксплуатации печи имеется такая проблема как скопившаяся сажа, она затрудняет проход газов и печь начинает дымить, так вот чтоб в краткие сроки решить эту проблему, стоит открыть заглушки и прочистить проход от скопившейся сажи. Все можно пользоваться дальше )Кладка колодцев дымохода.Дымоходы потом кладутся вверх у печи “змейкой” у камина “трубой”И вот печка уже выросла под потолок.На дымоход печи укладывается металлический лист, а сверху 2 слоя кирпича-это делается для компенсации давления внутри печи.На каждый дымоход своя задвижка.После задвижек дымоход сливается в один и уходит на второй этаж здания. Обратите внимание!!! Здесь автор использует эдакую хитрость, а именно кирпич кладется непосредственно на ребро, внутри дымоход имеет змеевидную форму, что позволяет за короткий промежуток времени разогреть комнату на втором этаже до оптимальной температуры.В крыше мастер проделывает отверстие при помощи сабельной пилы, можно и обыкновенной ножовкой.Как видите труба тоже выкладывается кирпичем на ребро-это кстати очень экономит строительный материал, а главным образом облегчает конструкцию.

Так же трубу следует закрепить металлическими уголками для большей надежности. Такую кладку потом целесообразно отштукатурить, а в идеале еще и обложить плиткой.На выходе труба продолжается класться уже традиционным методом на полный кирпич. Внимание!Труба должна быть строго выше конька крыши, как минимум на 50 см.

В противном случае ее будет задувать ветром.Вот собственно такая печь-камин получилась у автора, осталось ее оштукатурить и обложить камнем либо плиткой, для предания более эстетического внешнего вида. Работа конечно сложная, но выполнимая ) Не стоит сразу начинать класть печь, поизучайте специальную литературу! Потом попробуйте для начала сложить простенькую печь (на сухую) без раствора. И только набравшись определенного опыта, можете смело браться за дело!На этом заканчиваю статью.

Спасибо за внимание!Заходите в гости почаще, не пропускайте новинки в мире самоделок!Статья представлена в ознакомительных целях! ИсточникСтановитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.10Идея8Описание10ИсполнениеИтоговая оценка: 9.33из 10 (голосов: 1)FacebookВКонтактеTwitterGoogle+ОК11Чтобы написать комментарий необходимо войти на сайт через соц. сети (или зарегистрироваться):Обычная регистрацияИнформацияПосетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

Источники:

  • kamin-expert.ru
  • kaminyn.ru
  • remsovet.com
  • usamodelkina.ru

Немного о том, как сложить камин своими руками — Все о печи в доме

Камин представляет собой простейшую печь с топкой открытого типа, предназначенную главным образом для отапливания небольших помещений.

Схема кладки камина.

Теплоотдача такого устройства невысока и составляет всего 10-20%, так как большая часть тепла вытягивается в дымоход. Тем не менее, камин может стать незаменимым элементом интерьера на даче или в садовом домике, поскольку помимо функции обогрева может выполнять существенную декоративную функцию. Но можно ли, и если можно, то как сложить камин самому?

Изготовить камин своими руками не составит особого труда при наличии необходимого количества определенных знаний на эту тему. В настоящее время в интернете можно найти множество публикаций, содержащих массу полезной информации о том, как сложить камин своими руками. Всю представленную информацию можно разбить на разделы, расположенные в порядке, соответствующем последовательности проведения работ:

Чертеж проекта камина.

  • выбор типа и места расположения камина в помещении, а также предварительный расчет его основных параметров;
  • подбор необходимых материалов, по возможности — выполнение подробного чертежа и схемы порядовки;
  • основной этап — собственно кладка камина;
  • внешняя декоративная отделка.

К каждому из этапов работ следует отнестись со всей серьезностью, чтобы в дальнейшем избежать следующих нежелательных моментов:

  • отсутствие надлежащей тяги и попадание дыма в помещение;
  • превышение допустимой нагрузки на фундамент здания;
  • несоответствие формы и размеров камина интерьеру помещения;
  • нарушение правил противопожарной безопасности вследствие несовершенства конструкции камина.

Для того чтобы иметь общее представление о том, как сложить камин самому, следует в качестве примера рассмотреть последовательность работ по возведению камина из кирпича простейшей конструкции.

Выбор места расположения камина и расчет параметров

Схема конструкции камина и соотношение его элементов.

Правильный выбор места расположения камина в помещении имеет большое значение и непосредственно влияет на экономию жилой площади и эффективность обогрева. Чаще всего камины бывают пристроенными к стене здания. Пристроенные камины разделяются на фронтальные и угловые в зависимости от их расположения по отношению к углам помещения. Встроенные (утопленные) камины монтируются непосредственно вглубь стены и способны обогревать одновременно две смежные комнаты.

Также существуют центральные камины, располагающиеся по центру помещения и не касающиеся стен. Известны и камины открытого типа, вовсе не имеющие камеры сгорания и представляющие собой открытый очаг с размещенным над ним колпаком для сбора дыма, соединенным с дымоходом.

В целом выбор типа камина всецело зависит от особенностей планировки помещений и от личных предпочтений застройщика.

Для того чтобы правильно рассчитать размеры камина, следует помнить, что площадь его топочного отверстия (портала) должна относиться к общей площади помещения как 1:50. Для садового домика площадью 20 м² оптимальным решением будет камин с порталом площадью 0,4 м² . Это значение будет являться определяющим при расчете остальных размеров.

Схема принципа работы камина.

Отношение высоты к ширине портала для небольшого камина оценивается обычно как 2:3. В рассматриваемом примере эти размеры составят соответственно 52 см 77 см.

Глубина камеры сгорания не должна быть слишком большой — это значительно затрудняет теплоотдачу. Напротив, слишком малая глубина будет затруднять выход дымовых газов и способствовать задымлению помещения. Значение глубины топки к высоте портала относится как 1:2 либо 2:3. В данном случае глубина топки будет равняться половине высоты портала, то есть 26 см.

Площадь сечения дымового отверстия должна быть прямо пропорциональна площади пода (днища) топки и быть меньше ее примерно в 10 раз. При расчетной площади пода в 0,4 м² сечение трубы будет иметь площадь 0,04 м² и размеры 14×28 см. В случае использования трубы круглого сечения ее внутренний диаметр составит не менее 16 см.

Подобным образом вычисляются основные размеры камина для помещений с площадью, отличной от рассматриваемой.

Вернуться к оглавлению

Составление чертежей и выбор материалов

Схема углового кирпичного камина.

Определившись с размерами, необходимо составить чертежи фасада и разрезов камина. Их наличие позволит иметь представление о его внешнем виде и конструкции. Также весьма полезно будет выполнить послойные чертежи каждого ряда кирпичной кладки — порядовки. В порядовках желательно использовать условные обозначения для каждого элемента ряда и поочередно пронумеровать каждый ряд.

Далее необходимо определиться с материалами, необходимыми для строительства. Для того чтобы возвести камин из кирпича, потребуются следующие материалы:

  • красный керамический кирпич со стандартными размерами 65×120×250 мм;
  • заранее просеянный и очищенный от примесей речной песок;
  • бутовый камень или щебень для фундамента;
  • синяя (кембрийская) или обычная красная глина;
  • цемент марки М 200 или М 300.

Вернуться к оглавлению

Особенности кладки камина

Схема правильного оформления арки камина-барбекю.

Перед началом кладки камина необходимо заложить фундамент. Это весьма ответственная процедура и во избежание разного рода ошибок лучше всего ознакомиться с правилами закладки фундамента в отдельном порядке. В ряде случаев камины небольших размеров могут быть возведены прямо на полу помещения, если несущая способность балок и перекрытий позволяет это сделать.

Приступая к возведению пристроенного камина, можно прочертить его форму на стене, что позволит лучше ориентироваться в процессе кладки. Кирпич для строительства предварительно вымачивают в воде, чтобы удалить воздушные пузырьки и избежать поглощения кирпичом влаги из раствора.

Нижний (цокольный) ряд камина выкладывается на ребро, все последующие — плашмя, в точном соответствии с разработанными чертежами порядовок. Днище топки должно отстоять от пола на 25-30 см и быть как можно более ровным. Начинать кладку каждого ряда лучше с угловых кирпичей, сверяя их положение по уровню.

Кладка внешних сплошных рядов осуществляется при помощи мастерка, внутреннюю же часть топки и дымосборника лучше производить вручную. Криволинейные очертания сводов топки и дымосборника достигаются послойным напуском кирпича не более чем на 6 см.

Арочное или сводчатое перекрытие портального отверстия выкладывается по специальной опалубке — кружалу. Формирование перекрытия начинается с нижних его оснований — пят и завершается установкой центрального (замкового) кирпича, после чего кладка ведется с обеих сторон перекрытия одновременно.

Главным отличием кладки камина от кладки стен является то, что первоначально она ведется всухую (без раствора), чтобы как можно более тщательно подогнать друг к другу каждый элемент конструкции.

как сложить и собрать камин, фото и видео советы

Содержание:

1. Постройка фундамента своими руками

2. Как выложить камин — последовательность действий

3. Рекомендации по строительству камина

В течение многих веков камины и печи были единственным способом обогрева жилья, поскольку отсутствовало газоснабжение населенных пунктов, да и соответствующего отопительного оборудования не существовало. Часто очаги и печные конструкции выкладывали сами владельцы домов. Но со временем, в 20 веке ситуация с отоплением изменилась, поскольку появились более современные отопительные системы. Сейчас используемое для обогрева топливо – уголь, газ, древесина и нефтепродукты — стали постоянно дорожать.

Но камины по-прежнему востребованы и их часто обустраивают в загородных коттеджах и особняках. Многие владельцы желают самостоятельно соорудить очаг, но им не хватает знаний, как выложить камин своими руками. Помимо владения соответствующей информацией, чтобы сделать правильно такую конструкцию, нужно иметь чертежи и схемы порядовки, а также ознакомиться с последовательностью действий.

Печнику со стажем не составит труда самому нарисовать чертеж, а тем, кто впервые решил соорудить очаг и желает узнать, как выложить камин, лучше воспользоваться уже готовыми традиционными разработками (прочитайте также: «Каминопечь своими руками — установка по правилам»). Обычно такие конструкции устанавливают в углах комнат. Как выглядит угловой камин, можно увидеть на фото.

Постройка фундамента своими руками

Для основания нужны следующие материалы и инструменты:

  • рулетка;
  • болгарка;
  • сварочный аппарат;
  • молоток с гвоздями;
  • доска обрезная;
  • прут армирующий;
  • бетон марки М400.

До того, как сложить камин, обустраивают плитный фундамент. Если очаг компактного размера, применяют облегченный вариант основания. По причине небольшого веса конструкции незначительную потерю порочности можно не принимать во внимание.

Сначала из обрезной доски устанавливают надежную и качественную опалубку высотой 8-10 сантиметров, притом ширина очага под стенками составляет 77 сантиметров. В качестве армирования изготавливают одну обрешетку из 12-миллиметрового армирующего прута. Параллельно одной стене выкладывают прутья с 10-сантиметровым шагом, а затем перпендикулярно к ним размещают еще ряды прутьев. Места стыков скрепляют электродуговой сваркой.


Бетонный раствор заливают в два этапа. Толщина первого слоя составляет 4 сантиметра. Потом укладывают обрешетку, а затем заливают второй слой, высотой 6 сантиметров.

После завершения заливки основания раствор следует перепахать армирующим прутом и тем самым выпустить попавший в него воздух. Благодаря данной процедуре усиливается прочность залитого фундамента.

Завершив работу по обустройству фундамента, его оставляют на 15-18 дней. Опалубку демонтируют после полного высыхания основания и начинают строить очаг самостоятельно.

Как выложить камин — последовательность действий

Прежде как выложить камин своими руками нужно подготовить материалы и инструменты:

  • кирпичи полнотелые и огнеупорные;
  • раствор песчано-глиняный для кладки;
  • колосник;
  • резиновый молоток;
  • мастерок;
  • металлическую дверку для зольника;
  • полосу стальную;
  • заслонку.

Создание классического камина, выполняющего декоративную роль, поможет в дальнейшем домочадцам расслабиться и обрести душевное равновесие.

Порядок его кладки следующий:

  • ряды с 1-го по 4-й служат для выравнивания. Данному аспекту следует уделить внимание с учетом ослабленного фундамента и небольшой площади опоры. Водяной уровень в конце 3-го ряда во всех точках кладки должен показывать, что кирпичи выложены идеально ровно. 4-й ряд позволяет немного выше приподнять пламя, чтобы удобнее было отдыхающему;
  • в 5-ом ряду с лицевой стороны камина формируют поддувало. Ширина его составляет 1 кирпич, а глубина – не более 45 сантиметров. Поддувало выполняет также функцию зольника;
  • в задней части поддувала в 6-ом ряду устанавливают колосник. С лицевой стороны окошко перекрывают кирпичной кладкой аналогично, как и часть зольника;
  • в 7-ом ряду над колосником формируют топочную камеру, но лицевая сторона остается закрытой;
  • в 8-ом ряду у топочной камеры создают портал, представляющий собой открытую сторону, которая позволяет смотреть на пламя. В некоторых случаях после того, как сооружен камин на портал устанавливают защиту, но чаще всего окно остается открытым;
  • с 9 по 12 ряды кладка не меняется;
  • на 13 ряду с лицевой стороны прокладывают стальную полосу. Для обеспечения максимального качества можно использовать металлический уголок, но так, чтобы его прикрывала каминная кладка;
  • в 14-ом ряду с лицевой стороны на стальной полосе прокладывают кирпич и тем самым формируют дымозаборник. Благодаря наличию этого ряда в помещение не попадает дым, несмотря на то, что поблизости находится открытое пламя;
  • с 15 по 17 ряды происходит постепенное сужение дымоотвода до 2-х кирпичей в размере. Внешние параметры конструкции не изменяются;
  • с 18 по 21 ряды трубу отводят к задней угловой части. Начиная с 20 ряда, сужается внешняя кладка, притом, что боковые стены остаются неизменными;
  • на 22 ряду монтируют металлическую заслонку;
  • с 23 ряда и далее формируют трубу и делают вывод на улицу. Она должна возвышаться не меньше, чем на 30 сантиметров над крышей, чтобы поток воздуха не мог сбить дым в другую сторону. В итоге получается угловой камин, такой как на фото (прочитайте также: «Как сделать угловые камины своими руками, проект и кладка»).

Рекомендации по строительству камина

  1. Глину для кладочного раствора нужно выбирать средней жирности, смешивая с песком и водой в соотношении 1:1:1. Для проверки качества пальцами скатывают шарик и расплющивают. Он не должен растекаться и покрываться трещинами. Если шарик растекается, тогда в смесь добавляют песок, а когда трескается – глину и воду.
  2. Использовать огнеупорный кирпич необходимо в местах, где будет непосредственный контакт огня и стройматериала. До того как уложить кирпич, его нужно подержать несколько минут в воде и тогда изделие лучше схватится с кладочным раствором.
  3. С тем как собрать камин в состоянии справиться даже начинающий домашний умелец, поэтому не нужно бояться допустить ошибку или оплошность. Необходимо строго следовать схемам порядовок. Обычно на то, чтобы возвести камин своими руками, потребуется всего несколько дней, не считая обустройства фундамента.


Как самому сложить камин

Состав:

  1. Камин из глиняного кирпича
  2. Инструменты
  3. Подготовительные работы
  4. Фундамент
  5. Камин из каменной кладки

Складывать камин несложно, без участия художников.Для этого достаточно знать некоторые сведения о материалах и кладке конструкции камина. Конечно, придется потратить определенное время.Зато удастся сэкономить.

Глиняный камин

Глина — пластичный материал, который часто используется для кирпичной кладки. Однако мы должны знать, какую глину выбрать. Это

:

Эта классификация указывает на количество песка в материале. В тощей кишке ее в 10 раз больше, чем в жирной. Поэтому тонкая глина имеет плохие скрепляющие свойства, она легко может трескаться и крошиться. Масляная глина для работы отлично подходит, но она может набухать при понижении температуры.Глина по этой причине не использовалась, а в основном использовалась для кладки топочного помещения.

Кирпич

для каминов и печей в основном используется красный глиняный кирпич wed формы

ge. Таким образом, его можно разделить на три типа.

— паз. Это самый лучший кирпич, он отвечает за расчет печи. Этот материал отлично обжигается.

второсортный. Этот кирпич не красный, а розовый.Горел немного хуже, не следует использовать в местах, где требуется более прочный материал.

третий сорт. Кирпич коричневатого оттенка. Используется для фундамента каминов и печей.

на Камино только глиняный кирпич, использование силиката здесь строго запрещено.

Инструменты

Перед тем, как складывать сам камин, необходимо собрать материалы и инструменты. Для работы им понадобится целый набор:

  • терка;
  • кувалда;
  • Кирк; Молоток
  • ;
  • уровень; Шпатель
  • ;
  • гладильная доска;
  • кв;
  • рулетка;
  • лобзик;
  • шнур;
  • болгарский;
  • машинки для стрижки;
  • форсунка;
  • губка;
  • линия печи.

Все это необходимо подготовить заранее. Каждый инструмент найдет себе применение в кладке камина.

Подготовительные работы

Для того, чтобы установить камин, необходимо сначала выбрать для него место. Лучше всего будет такое, на котором будет удобно вывести трубу наружу.

Когда место найдено, его необходимо пометить. Такой макет называется стол с камином. Он служит предварительным этапом перед закладкой фундамента. Каминный стол и сделал замеры до выходного дымохода.Он должен располагаться ровно по центру.

Фундамент

Необходимо вырезать пол на участке, обозначенном как стол с камином, причем вырез должен быть немного больше, потому что фундамент должен превышать размеры камина. Фундамент зависит от многоэтажки. Например, для одноэтажного дома подойдет двухметровая, а для двух этажей нужно вырыть глубину до одного метра. Яму тщательно утрамбовать. После этого можно переходить к закладке.

фундамента под камин, всего их три:

кирпичный камин выложен исключительно из красного кирпича. Можно использовать третьесортный.

Каминный карьер из камня и красного кирпича.

Бетон — самый распространенный вид фундамента, который нам необходимо рассмотреть более подробно.

Вам понадобится:

  • цемент 500;
  • песок;
  • гравий;
  • арматура или арматура сеткой.

Этапы:

  1. первая смесь цемента, песка и гравия.
  2. Раствор

  3. залит до половины ямы.
  4. Раствор

  5. укладывается поверх арматурной сетки.
  6. Раствор

  7. доведен до конца.

Осталось дождаться высыхания фундамента. Это примерно 3 дня.

кладка камина

Когда фундамент готов, необходимо понять, как правильно складывать камин. Сначала выкладываем первые ряды, которые будут служить основой. Выложив ряд 4, необходимо положить штифтами, на которых будет фиксироваться решетка.Между камином и фундаментом необходимо разместить гидроизоляцию. При обустройстве запрещается использовать материалы, подверженные горению.

Когда уложенный кирпич нужно замочить на несколько минут в воде. Это сделает действительно прочный камин. Сухая кладка кирпича не нужна, он заберет влагу из раствора, что повлияет на качество кладки. Раствор

желательно прикладывать руками, особенно если речь идет о топке и дымовом ящике.Ручная работа позволяет вовремя выявить различные дефекты раствора и исправить их. Перед работой лучше составить план укладки и постоянно сверяться с ним. Это не позволяет предотвратить множество ошибок.

Обустраивая дымоход, необходимо проделать отверстие побольше. Это необходимо для получения гладкой кладки.

Внутри раствор, выступая на поверхности, просто протереть влажной губкой или тряпкой. Штукатурка на этих участках недопустима. Когда огонь будет готов, остается только его украсить.Для отделки необходимо использовать термостойкие материалы. Хорошо подойдет декоративная штукатурка и отделка под камень.

Облицовка камина своими руками и окружение

Узнайте, как легко построить простую облицовку камина и камин из МДФ, чтобы укрепить существующий кирпичный камин.

В первой части моего урока по переделке камина я рассказал, как выложить плитку на кирпичный камин. Сегодня я расскажу, как мы построили существующее окружение и сделали новый камин.Если вы еще этого не сделали, вы также можете увидеть мои планы по переделке камина.

Прежде чем мы перейдем к руководству, вот с чего мы начали:

И это улучшение по сравнению с тем, как это ИСТИННО выглядело, когда мы въехали ….

Но теперь мы здесь. Камин (полка) снят, плитка уложена. Теперь пришло время создать окружение и сделать его похожим на настоящий камин!

Как построить камин

Когда мы сняли старую каминную полку, у нас осталась поверхность, почти полностью совпадающая со стеной (одна из основных причин такого изменения).

Прежде чем мы смогли выложить плитку очаг, мы покрыли кирпич дюйма МДФ. Мы приклеили его прямо к кирпичу с помощью жидких гвоздей и использовали наш пистолет для гвоздей по углам, где встречается МДФ. Мы не утруждали себя скруглением краев, а просто бодали их, так как знали, что позже они будут покрыты обрезком.

Мы использовали тот же лист МДФ, чтобы покрыть боковые стороны обрамления и сверху. Мы измерили их, чтобы они соответствовали тому, что уже существует, поскольку встроенные элементы с обеих сторон не позволяют нам расширяться.Мы прикрепили МДФ к существующей деревянной раме с помощью нашего пистолета для гвоздей.

Затем я начал добавлять некоторые части решетки на переднюю часть очага. Мы начали с упаковки (верхняя часть, нижняя часть, затем левая и правая части). Наконец, мы разрезаем две небольшие вертикальные части, которые будут формировать внутренние коробки.

Кусочки решетки крепятся в основном жидкими гвоздями, но с несколькими гвоздями в углах, чтобы убедиться, что они останутся на месте. Решетка повторяется и на боковой стороне камина.

Здание каминной доски

На этом этапе мы решили построить камин, прежде чем решить, как далеко мы хотим построить объемное пространство. Это была одна из тех вещей, которые нам просто необходимо было увидеть в реальной жизни, а не только на бумаге.

Сам камин представляет собой очень простой ящик. Мы купили предварительно загрунтованные 1 x 4 и начали с прикрепления задней панели к существующей стене с помощью нашего пистолета для гвоздей.

Закрепили гвоздями нижнюю часть, а затем боковые части.Наконец, передняя часть.

Углы в 45 градусов снова не нужны, так как мы знали, что открытые стороны будут покрыты короной, когда мы закончим.

Примечание. Оглядываясь назад, было бы разумнее сначала построить коробку, а ЗАТЕМ ее установить. Если у вас есть крег-джиг, то карманные отверстия отлично подойдут для фиксации боковых сторон. Но в конце концов наш путь сработал.

Когда мы были довольны коробкой, мы прикрепили предварительно загрунтованную доску размером 1 x 8, чтобы она села сверху и образовала настоящую каминную полку.

После того, как каминная полка была построена, было легко понять, насколько далеко нам нужно было построить остальную часть окружения.

Опять же, мы как бы просто упаковали его в коробку, на этот раз используя МДФ ½ дюйма. Сначала мы прикрепили боковые части, а затем прибили переднюю часть.

Для справки: наши колонны / вертикальные детали имеют ширину 7 дюймов и глубину 6,5 дюймов. Ваш может быть больше или меньше, но это может помочь вам понять, что вам нужно.

Затем мы добавили 1 x 4 части к нижней части вертикальных сторон, чтобы создать некоторую глубину.Эти детали были обрезаны под углом под углом 45 градусов, чтобы создать чистый скошенный край.

Между прочим, мы обнаружили, что с МДФ очень неудобно работать (месяц спустя мы ВСЕ ЕЩЕ убираем опилки). Я не уверен, что наша циркулярная пила справилась с этой задачей — настольная пила могла бы делать более чистые пропилы — а куски были большими, поэтому резать их с помощью торцовочной пилы было непросто.

Итак, мы просто встряхнули края и посчитали, что немного шпаклевки и шлифовки помогут скрыть нечеткие необработанные края МДФ (примечание : они сделали! Стороны получились идеально гладкими и окрашенными, как во сне! )

Далее мы работали над отделкой теневых боксов с использованием 1×2.Мы использовали только тонкие части решетки для очага, они выглядели слишком тускло на основном обрамлении, поэтому мы выбрали 1×2 для большего размера.

Мы всегда сначала делаем коробки по периметру, а затем заполняем их мелкими деталями. Так вы сможете резать намного быстрее. На этом этапе весь дизайн действительно начал складываться.

Монтаж электрокамина

Для того, чтобы электрический камин вписался в существующую окантовку камина, нам нужно было построить коробку для него.

Конкретная электрическая вставка, которую мы приобрели, привинчивалась только по бокам, поэтому мы решили сделать только 3 стороны нашей коробки — левую, правую и нижнюю.

Нижнюю часть нужно было приподнять над землей так, чтобы верх вставки совпадал с верхом проема и закрывал дефекты плитки прямо по краю.

Мы посчитали и во всем разобрались, затем прикрутили дерево к кирпичу с помощью нескольких шурупов и жидких гвоздей.

Я забыл сфотографировать перед тем, как мы прикрепили опорную доску к дереву, но вы поняли идею, верно?

К этому моменту, наконец, пришел электрик и установил розетку внутри камина, так что я смог закончить укладку плитки. П.С. Вы заметили маленький красный молоток? Мои дети любят помогать, и у них есть детские версии ВСЕХ наших инструментов!

Мы прикрепили лицевую часть короны, используя различные руководства YouTube, чтобы помочь нам обрезать скошенные края.

Первая корона, которую мы купили, была 4 ½ дюйма и была слишком большой. Несмотря на то, что он подходил спереди под верхом мантии, мы не могли добиться, чтобы края соприкасались, поэтому нам пришлось использовать кусок размером 3 ½ дюйма.

Последние штрихи

Затем последовала грязная часть — много затирки, очистки, шпаклевки, конопатки и шлифовки.

Я заклеил все нечеткие края МДФ тонким слоем шпаклевки, дал высохнуть и отшлифовал наждачной бумагой с мелким зерном. Все отверстия от гвоздей будут заполнены шпаклевкой и отшлифованы после высыхания.

Наконец, все швы были заполнены герметиком. Я убедился, что древесина не имеет дефектов и была очень гладкой, прежде чем покрыть ее двумя слоями моей любимой грунтовки и герметика. Этот материал полностью герметизирует древесину, так что вам не нужно беспокоиться о просачивании.

Я слегка зашлифовал между каждым слоем грунтовки, чтобы обеспечить максимально гладкую поверхность. Я дал грунтовке высохнуть в течение 24 часов, а затем нанес 2 слоя Sherwin Williams Extra White для сатинировки.

И НАКОНЕЦ, после того, что казалось вечностью и долгими ночами, мы установили электрокаминную топку.

Я был ТАК взволнован, что это было сделано, что у меня были резервные копии всех моих рождественских украшений, прежде чем я сделал фотографии. Разве это не красиво?

В конце концов, мы практически полностью построили каминную каминную полку и ее окружение с нуля. Но я должен сказать, что оно того стоило.

Наша гостиная полностью преобразилась! Наш новый камин пропорционален, солиден и вписывается в наше пространство.Это был не самый сложный проект, сделанный своими руками, но временами он определенно был немного разочаровывающим (я смотрю на вашу лепку короны!), И было произнесено больше, чем несколько ругательных слов.

Мы очень довольны тем, как все получилось, и очень довольны, что сделали все своими руками и в результате сэкономили много $!

Если вы хотите подписаться на мои статьи о домашнем декоре, поделках и рецептах, я бы хотел, чтобы вы подписались на меня по любому из следующих вопросов:

Pinterest | Instagram | Facebook |

Как построить камин и каминную полку

Время активности:
6 часов 4 секунды

Общее время:
6 часов 4 секунды

Сложность:
Средний

Материалы

  • Лист МДФ ¼ дюйма
  • Лист МДФ ½ дюйма
  • 1 x4 предварительно загрунтованные доски (6 футов)
  • 1 (одна) 1 x 8 предварительно загрунтованная плита (длина верхней части камина)
  • 1 x 2 доски (2 — 3, 8-футовые доски)
  • Решетка
  • шурупы для дерева
  • Брэд гвоздь
  • жидкие гвозди
  • рулетка
  • уровень

Инструменты

  • Циркулярная или настольная пила
  • Торцовочная пила
  • Пистолет для гвоздя

Инструкции

Построение основы окружающего пространства
  1. Закройте кирпичный очаг МДФ толщиной ¼ дюйма с помощью жидких гвоздей.Используйте гвоздь в углах стыка МДФ. Углы не нужно скошивать, их нужно просто стыковать, так как на более позднем этапе они будут покрыты обрезкой. Если вы укладываете плитку, этот шаг следует выполнить до установки плитки.
  2. Используйте дополнительный МДФ по бокам камина, чтобы создать две колонны, а затем еще одну деталь сверху. Ширина этих частей будет варьироваться в зависимости от размеров того, с чем вы работаете.
  3. Добавьте решетку к передней части очага.Начните с упаковки (верхняя часть, нижняя часть, затем левая и правая части). Наконец, отрежьте две маленькие вертикальные части, чтобы сформировать внутренние коробки.
  4. Куски решетки крепятся в основном жидкими гвоздями, но с несколькими гвоздями в углах, чтобы они оставались на месте. Решетка повторяется и на боковой стороне камина.
Построение каминной доски
  1. Мы решили построить каминную коробку до завершения отделки периметра, чтобы мы могли визуально увидеть, насколько далеко мы хотим, чтобы она выступала.
  2. Сам камин представляет собой очень простой ящик. Есть два способа сделать это. Первый — собрать коробку, а затем прикрутить ее к стене с помощью мощных шурупов. Второй метод — использовать приспособление для крага и отверстия в карманах (предпочтительный метод). Второй способ, на мой взгляд, более безопасен.
  3. Мы купили предварительно загрунтованные панели 1 x 4 и начали с крепления задней панели к существующей стене шурупами для дерева.
  4. Добавьте опору посередине, а затем с обеих сторон, вкрутив шурупы через отверстия в карманах.Затем прибейте нижнюю часть ко всем опорам и, наконец, переднюю часть. (мы не делали среднюю опору, так как все казалось достаточно прочным, поэтому это необязательно).
  5. Никаких углов в 45 градусов не требуется, так как открытые стороны будут закрыты короной, когда мы закончим.
  6. Когда базовая коробка установлена, панель 1 x 8 для каминной полки располагается прямо сверху. Прибей его со всех сторон. Важно, чтобы эта деталь располагалась достаточно далеко от коробки под ней, чтобы можно было прикрепить молдинг короны.Возможно, вы захотите поиграть с тем, какая корона лучше всего подходит для того типа короны, который вы планируете использовать, — 1x 8 или 1 x 10.
Отделка объемного звучания
  1. После того, как каминная полка построена, легко определить, на каком расстоянии нужно построить остальную часть объемного звучания.
  2. Закрепите боковые колонны, используя МДФ ½ дюйма. Сначала мы прикрепили боковые части, затем прибили переднюю часть.
  3. Затем добавьте 1 x 4 части к нижней части вертикальных сторон, чтобы создать некоторую глубину и действовать почти как часть базовой короны.Эти детали были обрезаны под углом под углом 45 градусов, чтобы создать чистый скошенный край.
  4. Добавьте теневые блоки размером 1 x 2 с обеих вертикальных сторон и кусок под каминной полкой. Сначала начните с ящиков по периметру, а затем заполните их маленькими частями. Так вы сможете резать намного быстрее.
  5. Прикрепите кусок короны прямо под выступом камина. Мы использовали кусок 3 ½ дюйма. Возможно, вы захотите посмотреть учебник на YouTube, чтобы узнать, как скосить края короны, это немного сложно!

Банкноты

Сколько древесины будет варьироваться в зависимости от размера камина и окружающего пространства, которое вы решите построить.Мы были ограничены тем, что уже было, поэтому мы построили эти размеры. У нас также есть потолки чуть более 7 футов, поэтому высота должна быть пропорциональна этому.

Если вы хотите подписаться на мои статьи о домашнем декоре, поделках и рецептах, я бы хотел, чтобы вы подписались на меня по любому из следующих вопросов:

Pinterest | Instagram | Facebook |

17 идей переделки камина: камины, вставки и плитка

Красивый камин мгновенно добавит очарования любой комнате.Ремонтируете ли вы или просто хотите освежить свое пространство, вот способы обновить камин и сделать его похожим на новый до наступления зимних холодов.

17 идей переделки камина

1. Добавьте стеклянные двери для камина

Уютный костер холодной ночью — восторг. Но оставлять костер без присмотра небезопасно. В отличие от газового камина, который можно выключить, единственный способ оставить дровяной камин — закрыть стеклянными дверцами.

Дооснащение этой защитной функцией существующего камина несложно.Двери стандартных размеров подходят для любого плоского проема топки.

Полные пошаговые инструкции см. В разделе «Как установить стеклянные двери для камина».

2. Придайте форму огнеупорному кирпичу

После многих лет обжигающего огня каминный раствор может треснуть, рассыпаться и выпасть. Зияющие швы из раствора не только непривлекательны, они делают кирпичи более уязвимыми для повреждений. Поэтому перед началом сезона сжигания дров проверьте состояние строительного раствора в топке и за час или два замените тот, который испортился.

См. «Как привести огнеупорный кирпич в форму», где описаны все инструменты и шаги, необходимые для того, чтобы научиться обновлять камин.

iStock

3. Установите каминную полку

Не позволяйте каминной полке утомлять вас. Острые, детализированные модели входят в комплекты, которые соединяются несколькими поворотами головки Филлипса. Вы можете полностью изменить внешний вид менее чем за день.

Полные пошаговые инструкции по обновлению камина см. В разделе «Как установить каминную полку».

4. Выбирайте утилизированную каминную полку

Очаг уцелел отчасти из-за деревянного камина, обрамляющего его. Каминная полка служит не только архитектурным якорем в комнате, но и функциональной полкой, на которой можно выставлять ценные вещи. Вот почему так много из них до сих пор украшают гостиные, столовые и спальни старых домов, даже когда топки были обнесены стеной, чтобы избежать сквозняков.

На каждый уцелевший экземпляр, конечно, есть десятки, оторванные от стен во время безрассудных переделок.К счастью, многие выброшенные камины оказались на архитектурных складах.

См. Как делать покупки на складе, чтобы узнать, как найти свой собственный.

5. Добавьте газовый камин

Есть только одна вещь лучше, чем ревущий огонь в зимнюю ночь: ревущий огонь, который не нуждается в уходе, требует минимальной уборки и не оставляет остальную часть дома ледяной. Вот что вы получаете с сегодняшними газовыми каминами.

Давно прошли анемичное синее пламя и неубедительные «бревна».Современные версии горят гораздо более реалистично, со светящимися красными углями и высоким оранжево-желтым пламенем, танцующим и мерцающим вокруг бревен из керамического волокна, отлитых из настоящих вещей.

См. Все о газовых каминах, чтобы подобрать модель, подходящую для вашего дома. Затем посмотрите наше видео «Как установить газовый камин», чтобы получить советы по установке от профессионалов.

6. Вставить каминную вставку

Камины

входят в тройку лучших характеристик, которые хотят получить новые покупатели жилья. К сожалению, камины также представляют собой серьезные воздушные зазоры — они могут отправлять до 8 процентов ценного нагретого печи воздуха, вылетающего из дымохода, что делает их действительно интересными, но неэффективными в качестве источников тепла.

Хорошие новости: вы можете превратить свою топку в эффективный обогреватель помещения, добавив вставку. Пошаговые инструкции и видео от профессионалов см. В разделе «Как установить вставку для газового камина».

7. Выложите плиткой очаг

Каминные доски приходят и уходят. Это всегда был очаг, богато украшенный буфер между огнем и мохнатым ковриком.

Попробуйте поиграть с новыми красочными плитками. Вы можете полностью изменить внешний вид камина — и всю комнату — за один или два выходных.

Полные пошаговые инструкции см. В разделе «Как выложить плиткой очаг».

8. Выбирайте правильную плитку

Плитка

Designer — отличный материал для очага, но не всегда подходящий. К счастью, есть много других материалов для каменной кладки, которые хорошо подходят для украшения камина, от формального белого мрамора до землистой терракоты, и все они устанавливаются с использованием тех же методов, что и в проекте «Как облицевать очаг».

Единственное ограничение — они должны быть в состоянии выдерживать жару (и то и дело падающее бревно).Чтобы увидеть несколько стильных альтернатив, см. Плитки для очага.

9. Облицовка периметра плиткой

Прежде, чем переходить к окрашенному кирпичу и белому полуглянцу, подумайте о более элегантном покрытии художественной плитки.

Облицовка камина плиткой — непростая задача. Но это того стоит. Полные пошаговые инструкции см. В разделе «Облицовка камина плиткой».

Джон Лоутон

10.Выберите плитку, подходящую для вашего окружения

В качестве координационного центра камин может задать тон всему стилю комнаты. Грубый кирпич может объединить деревенское пространство, а гладкое стекло можно использовать, чтобы задать современный тон.

11. Рассмотрите возможность использования Art Tile

Красота ручной плитки заключается в ее несовершенстве. Поскольку каждый предмет разработан, отформован и глазирован вручную, нет двух абсолютно одинаковых. Используйте их в качестве акцента с простой плиткой метро или смешайте горстку с монохромными квадратами, чтобы оживить камин.

Эти полихромные плитки с низким рельефом, вдохновленные стилями начала 20-го века, изготовлены с использованием испанской технологии куенка, при которой отдельные глазури вручную заливаются в углубления, образованные рельефными линиями в глине.

Если вы любите приключения и хотите создать свою собственную, подумайте о создании собственной художественной плитки.

12. Постройте камин из каменной фанеры

Думаете, использование настоящего камня — единственный способ создать уютные ночи у пылающего очага? Подумай еще раз.Сегодняшняя облицовка из литого камня очень похожа на настоящую, ее стили варьируются от сложенного камня до речного камня.

И если его бюджетная цена делает его вариантом, от которого трудно отказаться, удобная для самостоятельного монтажа установка станет решающим моментом. Полные пошаговые инструкции см. В разделе «Как построить облицовку камина из каменного шпона».

13. Добавьте облицовку из гранитных плит и замените каминную полку

Сколотые кирпичи, грязный очаг и скопившаяся за годы сажа может превратить то, что должно быть центром внимания в гостиной, в бельмо на глазу.Замена очага и обрамления — либо плитами бесшовного тона, либо керамической или каменной плиткой — имеет большое значение во внешнем виде камина.

Вы можете заменить старый очаг, выложенный плиткой, и покрыть кирпичное окружение четырьмя гладкими гранитными плитами, каждая размером в 1¼ дюйма. Для получения полных пошаговых инструкций прочтите статью «Как изменить облицовку камина и очага».

14. Идеи дизайна камина

Холодной ночью промышленный барабан, наполненный углями, можно было считать красивым камином.Уловка состоит в том, чтобы создать камин, который является искусством без пламени. Посмотрите 7 самых красивых очагов в разделе «Идеи дизайна камина».

Венделл Т. Уэббер

15. Добавьте облицовку камина из оловянной плитки

В поисках способа добавить индивидуальности своему новому камину, у Стива и Сэнди Миллер появилась гениальная вспышка: почему бы не использовать ту же уникальную жестяную плитку, которая украшала их кухонный фартук, в качестве декора? В общей сложности проект занял всего несколько дней, но результат будет уютно выглядеть всю зиму.

Получите полные инструкции и другие улучшения для камина в 88 быстрых и простых декоративных обновлениях.

16. Ремонт камина МДФ

Нерабочий кирпичный камин в бунгало Джона и Кейси Спенсеров 1920-х годов был скорее бельмом на глазу, чем приманкой для глаз. Там не было камина, и нанять плотника, чтобы построить его по индивидуальному заказу, выходило за рамки бюджета пары. Их решение? Сделайте один, используя готовые материалы, такие как МДФ, астрагал и плинтус.

Получите все подробности о том, как они это сделали, прочитав «Вдохновляющие домашние ели с ограниченным бюджетом».

17. Накройте каминную полку сосновыми досками

Камин должен украсть зрелище в гостиной, а не затянуть его. В доме Кевина и Лейлы Палмер в 1950-х годах в Пратвилле, штат Алабама, унылый серый камин в помещении для собраний был скорее домашним, чем домашним. И когда стены комнаты из узловатой сосны были покрыты столь необходимым слоем кремовой краски, а ковер от стены до стены был поднят, обнажив теплые дубовые полы, камин стал еще более раздражающим.

Узнайте, как домовладельцы переделали существующий камин и обновили камин всего за 87 долларов.

Как построить каменный камин на открытом воздухе

Советы по использованию наружного камина и костровой ямы
02:21

Отличные советы и вдохновение для создания костровой ямы или камина на открытом воздухе.

Шаг 1. Создание дизайна

С помощью рулетки определите ширину, длину, глубину и высоту камина. Запишите размеры карандашом в блокноте. Создайте общий вид камина. Рассмотрите кирпич для более традиционной эстетики или искусственный сложенный камень для современного вида.Также решите, будет ли ваш камин дровяным или газовым.

Шаг 2: Создание бетонного основания

Если в вашем доме еще нет безопасного плоского участка с бетонной плитой, создайте его, выкопав канаву, перемешав и заливая бетон.

Шаг 3: Укладка бетона

В соответствии с проектом уложите бетонные шлакоблоки, добавив слой раствора между каждым блоком, оставив отверстие в верхней части дымохода для вентиляции.

Шаг 4: Постройте фасадную раму

Обращаясь к размерам в блокноте, отрежьте пиломатериалы 2х4 до нужного размера с помощью отрезной пилы. Соберите каждый 2X4 гвоздями с помощью пистолета для ногтей или с помощью шурупов с помощью дрели.

Пиломатериалы для наружного камина

Дрова для наружного камина

Деревянный каркас для наружного камина

Шаг 5: Прикрепите цементную плиту

Отрежьте цементную плиту по размеру с помощью отрезной пилы.С помощью дрели прикрепите цементные плиты к каркасу саморезами по бетону. Для небольших участков рамы используйте отрезную пилу, чтобы отрезать цементные плиты по размеру.

Пиломатериалы для наружного камина

Крепление цементных плит к наружному камину

Каркас уличного камина

Шаг 6: Добавьте раствор

Замешать раствор, соблюдая указания на упаковке.Используйте кельму, чтобы зачерпнуть раствор из ведра, затем добавьте раствор в заранее определенные цементные плиты. СОВЕТ: нанесение раствора по частям предотвратит его высыхание перед укладкой камня.

Раствор для наружного камина

Нанесите строительный раствор на наружный камин

Шаг 7: Установите Stacked Stone

Вдавите сложенный каменный материал в раствор, удерживая на месте до самоподдержки.Продолжайте укладывать камни, следя за тем, чтобы между ними не оставалось места.

Шаг 8: Установите заглушку дымохода

Большинство заглушек для дымоходов изготавливаются из металла; перед установкой наденьте защитные перчатки. Если у вас есть заглушка для дымохода, наденьте ее на дымоход, плотно затянув винты со всех сторон заглушки. Заглушки дымохода, устанавливаемые внутри, требуют сильного нажатия прямо в дымоход.Если для вашей крышки требуются анкеры или биты для каменной кладки, прикрепите ее с помощью дрели.

Как установить газовый камин

Поскольку цены на природный газ довольно низкие в течение некоторого времени, газовый камин — популярный подход к добавлению тепла и атмосферы в ваш дом. Хорошие газовые камины значительно более эффективны, чем дровяные камины, которые обычно отводят больше тепла от сквозняков, поднимающихся вверх по дымоходу, чем производят. С другой стороны, хороший герметичный газовый камин с циркуляционным вентилятором почти так же эффективен, как печь для добавления тепла в комнату.А когда они оснащены хорошими газовыми горелками и реалистичными керамическими поленями, газовые камины чрезвычайно привлекательны и практичны.

Однако установка газового камина самостоятельно, безусловно, является продвинутым проектом DIY, и вам не следует пытаться его до тщательного изучения необходимых работ и инструкций по установке для любых каминных блоков, которые вы рассматриваете.

Варианты исполнения газового камина

Газовые камины бывают разных стилей для разных применений.Например, если у вас есть дровяной камин, топку можно оборудовать газовой топкой, чтобы превратить ее в газовый камин. Однако это потребует значительного объема ремонтных работ, в том числе прокладки новых газовых линий и установки дымохода другого типа. Вы не можете просто проветрить газовый камин в существующем каменном дымоходе дровяного камина. По этой причине переоборудование газового камина в дровяной камин почти всегда выполняется компанией, специализирующейся на этой работе.

Если вы устанавливаете новый газовый камин там, где его не было, например, в недавно законченной семейной комнате, пристройке комнаты или в проекте отделки подвала или чердака, есть два типа на выбор: блоки с прямой вентиляцией и без -вентиляционные агрегаты.

Камины с прямой вентиляцией являются стандартным типом и лучшим выбором для большинства применений. Эти камины имеют металлический дымоход или дымоход, который выводит дымовые газы прямо на улицу, либо через боковую стену дома, либо через металлический дымоход через крышу.Эти металлические дымоходы представляют собой двустенные конструкции, специально предназначенные для такого применения. Вы не можете использовать обычные металлические воздуховоды для вентиляции газового камина, так как выделяемого тепла больше, чем может выдержать обычный воздуховод.

Существуют также камины без вентиляции , в которых используются специальные горелки, предназначенные для очень эффективного горения, производящего такое небольшое количество дымовых газов, что они могут выходить обратно прямо в комнату, а не на улицу. Хотя это может показаться отличным вариантом, позволяющим обойти сложную работу по прокладке вентиляционных труб, использование каминов без вентиляции является спорным, а в некоторых местах оно запрещено законом из соображений безопасности.В некоторых штатах запрещено использование каминов без вентиляции, а в других регионах это может быть запрещено в спальнях.

В описанном здесь примере установки будет использоваться традиционный камин с прямым выходом на улицу.

Установка своими руками

Для большинства людей наем профессионалов является предпочтительной стратегией добавления газового камина в дом. Этот процесс включает в себя несколько сложных навыков, и местные законы могут даже запретить вам выполнять некоторые аспекты проекта.В то время как средний опытный домашний мастер может выполнить столярные работы, необходимые для того, чтобы установить коробку для удержания камина и завершить обработку и отделку окружающего пространства, обычно требуется лицензированный профессионал для прокладки газопровода к каминному блоку.

Кроме того, установка современного газового камина обычно включает в себя запуск новой электрической цепи или расширение существующей цепи, чтобы обеспечить питание вентилятора и таймера на камине. В некоторых штатах это работа, которую может выполнять только лицензированный электрик.

Наконец, для установки камина требуется проложить специальные вентиляционные трубы через боковую стену или через крышу вашего дома. Это может быть непростая работа, с которой лучше всего справится профессионал.

Несмотря на эти сложности, многие домовладельцы могут и сами устанавливают газовые камины. Но если вы беретесь за этот проект, убедитесь, что вы соблюдаете местные правила получения разрешений на строительство и соблюдение графиков проверок. Одним из вариантов может быть выполнение столярных и отделочных работ самостоятельно, но найм сантехника и электрика для выполнения критически важных работ по прокладке газовых и электрических линий.

Газовые камины обычно поставляются с подробной инструкцией по установке. Обязательно строго следуйте этим указаниям, чтобы обеспечить безопасную установку. Количество материалов, таких как пиломатериалы для каркаса, отделка и металлические дымоходы, будет сильно различаться в зависимости от приобретаемого вами устройства и конфигурации вашей установки. Ваш собственный проект может значительно отличаться от описанного здесь обзора. Тщательное планирование важно для беспроблемной установки.

Сделай сам камин с ящиком для хранения

Когда я начал проектировать наши встроенные камины и камин своими руками, я знал, что мне нужен большой массивный камин.Первоначально планировалось спрятать компоненты телевизора в шкафу рядом с камином, но как только я решил оставить камин отдельно стоящим, мне пришлось придумать другой дизайн. Поскольку каминная полка должна была быть массивной, я подумал, что она идеально подойдет, чтобы вместить все необходимое. Вот простое руководство по созданию камина с местом для хранения вещей своими руками. (сообщение содержит партнерские ссылки, см. раскрытие)

Этот проект довольно прост, вам просто нужно убедиться, что ваши измерения точны (в чем я не особо разбираюсь, но становится лучше).И, как и в случае с моим камином, эти размеры основаны на моем дизайне и потребностях нашего дома. Но концепция все та же, и размеры могут быть скорректированы под ваш проект.

ПОСТАВКИ
ШАГОВ
  1. Отрежьте обе проектные доски 1 × 16 до желаемой длины, моя — 65 1/2 дюймов. Не забудьте рассчитать общую ширину с боковыми частями.
  2. Отрежьте 1 × 6 до желаемой длины, чтобы создать доски с каждой стороны, мои нарезаются на 16 дюймов, одинаковая глубина верхней и нижней проектных досок.
  3. Отрежьте переднюю часть камина, край, который загибается, на желаемую длину — мой отрезан на 67 дюймов.
  4. Используя приспособление Kreg Jig, начните соединять вместе все четыре стороны «коробки», кроме передней. При желании добавьте дополнительные детали в центре в качестве разделителей и дополнительной опоры.
  5. Прикрепите петли к передней части и внутри, чтобы создать откидывающуюся переднюю часть.
  6. Используйте шпатлевку для дерева, чтобы заполнить швы сверху и снизу, затем отшлифуйте и протрите.

ПОДРОБНЕЕ

Я решил прикрепить верхнюю и нижнюю части с внутренней стороны каждой боковой части, чтобы не было швов, когда я смотрю на это готово.То же самое проделал и с лицевой стороной. Если смотреть на него спереди, можно увидеть только один большой кусок без боковых краев. Таким образом, он выглядит чище, а хранилище более скрытым. На углах скошенные края смотрелись бы еще лучше, но я не думаю, что уровень моего мастерства на этом уровне.

Использование 16-дюймовых проектных досок также значительно упростило эту задачу. Они идеальной глубины и созданы для окрашивания или окрашивания. Вы также можете выполнить этот проект, соединив несколько досок вместе, чтобы создать верх и низ, но я подумал, что доска проекта лучше всего.

Все наши телевизионные компоненты и провода спрятаны в каминной полке и за стеной. Вы бы даже не догадывались, что это все было там! Петли — это петли под углом 90 градусов, поэтому они также скрыты, когда передняя часть закрыта. К счастью, нам не нужно слишком сильно открывать камин, поэтому все остается чистым и скрытым от пыли.

В целом я очень доволен результатами всех этих проектов. От встроенных модулей до камина, а теперь и каминной доски своими руками с кладовой.Они значительно улучшили наш дом и добавили характер, который нужен нашему дому строительного класса. Я бы обязательно снова сделал такой большой проект!


СВЯЗАННЫЕ

9 доступных серых винтажных ковриков

Винтажный декор

Современный камин своими руками

как иметь камин (когда камина нет) — domino

Маленьким обитателям космоса снятся стиральные и сушильные машины, посудомоечные машины или полноразмерные холодильники.Но одна вещь, которая действительно требует чрезмерных фантазий о недвижимости, — это камин. Если у вас его нет, но вы очень хотите его, вот несколько способов повысить уют в любом помещении — даже в вашем.

Установите отдельно стоящую модель

Отдельно стоящий камин максимально приближен к реальности, чтобы создать атмосферу настоящего горения дровами, включая ощущение уюта. Они доступны в традиционных вариантах сжигания древесины, и их гораздо проще установить, чем вы можете себе представить.Производители предлагают нанять местного подрядчика для внутренней установки, но предлагают полные инструкции для опытных мастеров своими руками. Думаете, вы сами сможете взяться за установку? Ознакомьтесь с инструкциями для модели Malm’s Zircon здесь.

Портативный с этанолом

Если вам нравится идея отдельно стоящей модели меньшего размера, подумайте о переносном этаноловом камине. Газ этанол является экологически чистым, и для камина не требуются газовые или электрические линии — это означает, что их можно разместить в любом месте дома (внутри и снаружи).Кроме того, эта модель обеспечивает элегантный и современный эффект, который дополнит любой современный декор. Для получения дополнительной информации о модели Tectum посетите раздел «Продукты Ignis» здесь.

Попробуйте настенный электрический камин

Также предлагается широкий выбор настенных каминов, в том числе безгазовые электрические. Эти модели работают как обогреватели с подсветкой, создающей эффект пламени. Прикрепите к стене и создайте атмосферу сжигания дров в любой комнате дома, используя столько функций, сколько вам нужно — некоторые модели имеют дистанционное управление и предлагают настройки без нагрева только пламени, которые дуют прохладный воздух в теплые дни.

Они также доступны в газе

Если вы предпочитаете настоящее пламя, настенные камины можно найти в безвоздушных газовых моделях. Установка проста и похожа на подвешивание телевизора с плоским экраном. Зеркальная панель усиливает и излучает пламя, которое производит до 9000 БТЕ. Доступен на природном газе и пропане.

Переходите на высокие технологии со встроенным светодиодом

Если вам нравится ультрасовременность, модель со встроенным электрическим светодиодом обеспечивает всю легкость и удобство подвесного камина с компактной встраиваемой конструкцией.Хотя установка может показаться сложной, с ней легко справятся домашние мастера, но если вы нервничаете из-за своих навыков DIY, наймите профессионалов.

Отдельностоящие электрические модели предлагают старинный шарм

Эти полупортативные электрические модели выглядят как старомодные дровяные печи, без беспорядка или риска, связанных с открытым пламенем. Устройства работают по принципу «включай и работай», поэтому установка практически не требуется. И если черный не подходит к вашему интерьеру, эта модель также доступна в коричневом и даже белом цвете для более современных помещений.

Угловые модели экономят место

Универсальный комплексный каминный ансамбль с единственной комбинацией камин-камин — доступны в угловых моделях для домов с ограниченным пространством. Мантия из цельного дерева окружает электрическое пламя с регулируемым термостатом, который производит тепло от 3000 до 9000 БТЕ. Лучше всего то, что всю деталь можно собрать с помощью отвертки с крестообразным шлицем.

Безгазовые вентиляции для безопасности

Если вы живете в квартире, подумайте об этом — камины без вентиляционных отверстий HearthCabinet — единственные камины без вентиляционных отверстий, одобренные для использования в Нью-Йорке.Почему? Они не требуют дымохода, газа или электричества, а вместо этого полагаются на сверхбезопасную систему картриджей с экологически чистым горючим гелевым спиртом. Когда безопасность имеет первостепенное значение, подумайте о безгазовых вентиляционных отверстиях.

Куда угодно с настольным камином

Настольный мини-камин предоставляет большинство возможностей — перемещайте его из комнаты в комнату или даже на улицу, чтобы получить камин где угодно. В большинстве версий этанол используется для создания чистого пламени, которое горит до двух часов между заправками.

Каминные приложения для вашего телевизора

Для высокотехнологичного подхода существует множество способов транслировать видео у камина на телевизор. Netflix Fireplace For Your Home высоко оценивает HD-видео настоящего пламени с потрескивающими звуками и музыкой, если вы того пожелаете (предварительный просмотр на YouTube здесь). iTunes предлагает версию под названием A Very Cozy Fireplace HD, которую можно загрузить в цифровом виде, в приложении для iOS и даже на DVD. Цифровая загрузка не требует музыки, а приложение можно настроить с помощью собственного плейлиста iTunes.В качестве бесплатного варианта (хотя и возможны перебои) у YouTube есть выбор на выбор, с музыкой или без нее.

Искусственный камин со свечами

Независимо от того, есть ли у вас неработающий камин или его нет вообще, коллекция свечей может создать подлинный треск, тепло и сияние. Если есть дети или домашние животные, поменяйте их на беспламенные. Бонус: продолжайте прокручивать две идеи по созданию своей собственной каминной доски.

Бревна с гирляндами

Обожаю эту идею! Еще одно отличное дополнение для неработающего камина или просто поместите в темный угол, чтобы мгновенно создать атмосферу.

Яма для беспламенного огня своими руками

Этот восхитительный урок объясняет все шаг за шагом, чтобы создать домашний очаг для костра в деревенском стиле.

Кварц и обеты

Издалека вы даже не догадались бы, что теплое сияние в этом камине создавали кварцевые скульптуры и вотивные свечи. Если вы не имеете дело с настоящим (неработающим) камином, подумайте о том, чтобы поменять воттивы на гирлянды.

Создайте эту деревянную коробку Эффект

Полное пошаговое руководство объясняет, как создать эффект деревенского деревянного ящика, включая камин.Подсказка: струнные огни создают это волшебное свечение.

Переоборудование консольного стола

Присмотритесь, и вы увидите, что этот современный консольный стол выполняет двойную функцию. Полюбите этот современный взгляд на каминную полку! Добавьте безопасный эффект свечения, смешав струнные огни или коллекцию беспламенных свечей.

Если вам нужна только мантия…

Иногда все, что вам нужно, это камин, особенно в праздничные дни, когда всем нравится идея украсить свой камин к сезону.В этом уроке от A Beautiful Mess объясняется, как создать эту современную искусственную каминную полку, которая идеально подходит для круглогодичного наряда.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
