Как выглядит заземление: Что такое заземление (ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ)

• alexxlab
• 14.09.202016.05.2021
• 0

Как сделать заземление своими руками

Для устройства заземления в загородном доме или на даче вам потребуется немного терпения, строительных материалов, минимум инструментов, и чуточку знаний, полученных из данной статьи. Мы с не будем размышлять о том, какое бывает заземление и какие варианты заземления не следует брать на вооружение. Также, не будем забивать голову информацией об эквивалентном удельном сопротивлении грунта и значениями расчетных климатических коэффициентов сезонности сопротивления грунта.

Мы пойдём исключительно оптимальным путём – возьмём успешный опыт уже свершившегося монтажа заземления, которое выполнено на основании утверждённого проекта, его проверили и дали соответствующее разрешение на эксплуатацию компетентные службы.

Для начала, приблизительно подсчитаем что нам требовалось:

Инструмент

1. Сварочный аппарат и маска для сварки.
2. Кувалда 5-8 кг.
3. Лопата (штыковая и совковая).

Материалы

1. Уголок стальной 50 х 50 х 4 мм Х 3 м – 3 шт.
2. Уголок стальной 50 х 50 х 4 мм Х 1.5 м – 3 шт.
3. Прут стальной D – 14 мм – длина — от места монтажа заземляющего контура до дома + высота до фронтона + отдельный прут от заземляющего контура до дома и вверх до конька (при монтаже молниезащиты).
4. Электроды 3 мм.
5. Провод 4 х 4 мм 2 – длина, от распайки с прутом, до щита.
6. Гофрированная труба для кабеля – длина, от распайки с прутом, до щита.
7. Клемма для соединения прута и провода.

Прокладка наружной части заземления

Начнем с того, что у нас получилось. Это загородный дом в деревне, то есть, требования к электричеству и защите на  высоком уровне.

1. Провода со столба, запитывающие дом.
2. Прут 14 мм. Выходит из земли и поднимается к месту распайки и к молниезащите.
3. Место распайки (подключения) заземления, и питающих проводов со столба.
4. кабель 4 х 4 мм в гофрированной трубе идущий на щит в доме (3 фазы, ноль с землёй в одной жиле)
5. Молниезащита.

Провода, идущие со столба на дом.

2 прута, приваренные к заземляющему контуру и выходящие из земли. 1 на щит, 2-й на молниезащиту.

1. Провод в гофре – земля с нолём и 3 фазы, заходящий в дом.
2. Деревянные подкладки для кабеля и заземляющих прутов – во избежание непосредственного контакта с домом.

Молниезащита, устроенная на коньке дома.

Стрелкой показан заземляющий прут, который выходит из земли и поднимается к коньку, для соединения с тросом молниезащиты. Для устройства молниезащиты, был использован стальной трос, диаметр – 8 мм, натяжение между опорами достигается за счёт дверной пружины.

Место распайки проводов. 1 – 3 фазы; 2 – ноль соединённый с землёй.

Это то же место распайки с более близкого ракурса.

Провод 4 х 4 мм. В гофре, заходящий с улицы в дом, на электрический щит.

Электрический щит. Отдельно мы видим земляную жилу, которая контактирует со щитом за счёт штатного болтового соединения, находящегося на дверце щита.

А теперь то, что у нас осталось за кадром, то есть под землёй.

Устройство заземляющего контура

Там, где решили закопать заземляющий контур, по форме равностороннего треугольника отрываем ров — наружные размеры 1.8 х 1.8 х 1.8 м, ширина – 40-50 см, глубина 1 м.

Точно разметив три точки, между которыми расстояние по 1.5 метра забиваем электроды — 3 стальных, 3-х метровых уголка. Тут придётся действительно потрудиться. Уголки с одной стороны можно заточить при помощи болгарки – для лучшего входа в грунт. Забивать уголки нужно строго вертикально. Утопить их потребуется на половину высоты рва, то есть на полметра от уровня земли, получится глубже – пожалуйста, только неудобно будет проводить сварочные работы.

Тщательно привариваем три полутораметровых уголка к забитым в грунт электродам — уголкам, хорошо провариваем все прилегающие плоскости.

Затем, нужно замерить сопротивление нашего заземления. Для справки – максимальное, допустимое сопротивление для однофазной системы электропроводки – 30 Ом. Специальные, компетентные в этом вопросе службы, забивают в землю 2 электрода и проверяют своим прибором. Нам же, для уверенности, что контакт нашего контура с землёй хороший и сопротивление не превышает допустимые параметры, то есть, наши труды не напрасны и устройство заземления своими руками в вашем частном доме будет действительно надежным,необходимо сделать следующее:

Найти в доме ближайшую к месту закопанной стальной конструкции розетку и с помощью индикатора определить фазу.

Проверка сопротивления заземления

Затем взять лампу с патроном и один из контактов лампы запитать от фазы в розетке, а второй присоединить к заземляющему контуру. Если лампа горит ярко, то значит связь с землёй хорошая и сопротивление не превышает допустимые значения. В случае, если лампа горит тускло или вообще не горит, значит сопротивление превышает допустимые значения, такое заземление дом защищать не будет. Нужно будет увеличивать площадь заземляющего контура и снова проверять.

Если же проверка удалась– лампа горит ярко, сопротивление допустимое, то привариваем один конец металлического 14-ти мм прута к стальному уголку заземляющего контура и прокладываем его к дому в земле. Затем поднимаем под фронтон и коммутируем с жилой не менее 4-х квадратов по меди и прокладываем в щит. В щите подсоединяем землю к корпусу щита при помощи штатного, болтового соединения и распределяем землю по бытовым приборам и розеткам. В ров возвращаем выкопанный грунт.

Устройство молниезащиты, когда заземляющий контур уже готов, займёт немного времени и убережет вас от возможных неприятностей.

Типичная ошибка устройства заземления

На данном видео устройство заземления выполнено, скажем, на троечку с плюсом. В качестве электродов или забиваемого в грунт металла не используют арматуру или рифлёный металл, так как он по своим свойствам не способен находится долго в агрессивной среде – это ведёт к его неизбежно быстрой коррозии, соответственно, такое заземление достаточно быстро выйдет из строя. При использовании прута, оправдвнна только гладкая поверхность. А способ забивания металла в грунт при помощи перфоратора, прямо скажем – порадовал, за это респект автору.

Как выглядит контур заземления

В этом видеосюжете очень наглядно показано то, как нужно устраивать заземляющий контур. К данному материалу нет никаких замечаний. Спасибо автору за тольковое объяснение.

В заключение

Мы выяснили, как создать заземляющий контур, проверить сопротивление и проложить кабель с контура до электрического щита. Соблюдайте технику безопасности при производстве работ и не пренебрегайте технологией выполнения работ и качеством применяемых материалов.

После того, как заземление в частном доме готово, вам нужно узнать, как подключить УЗО и дополнить защиту вашего дома этим полезным устройством.

Работа участвует в конкурсе.

Автор: Александр Мищев

Загрузка…

заземление и молниезащита для частного дома, дачи, коттеджа

Уважаемые читатели! Инструкция объёмная, поэтому специально для вашего удобства мы сделали навигацию по её разделам (см. ниже).

Дом только что построен или куплен — перед вами именно то заветное жилище, которое вы ещё недавно видели на эскизе или фотографии в объявлении. А может быть вы живёте в собственном доме уже не первый год, и каждый уголок в нём стал родным. Обладать своим личным домом замечательно, но вместе с ощущением свободы, в довесок вы получаете и ряд обязанностей. И сейчас мы не будем говорить о домашних хлопотах, речь пойдёт о такой необходимости, как заземление для частного дома. Любой частный дом включает в себя следующие системы: электрическую сеть, водопровод и канализацию, газовую или электрическую систему обогрева. Дополнительно устанавливаются система охраны и сигнализации, вентиляции, система «умный дом» и др. Благодаря этим элементам, частный дом становится комфортной средой жизни современного человека. Но по-настоящему он оживает благодаря электрической энергии, которая приводит в работу оборудование всех указанных выше систем.

К сожалению, электричество имеет и обратную сторону. У всего оборудования есть срок службы, в каждый прибор заложена определенная надёжность, поэтому работать они будут не вечно. Кроме того, при проектировании или монтаже самого дома, электрики, коммуникаций или оборудования также могут быть допущены ошибки, которые способны сказаться на электробезопасности. В силу этих причин часть электрической сети может оказаться повреждённой. Характер аварий бывает разный: могут произойти короткие замыкания, которые отключаются автоматическими выключатели, а могут случиться пробои на корпус. Сложность в том, что проблема пробоя носит скрытый характер. Произошло повреждение проводки, поэтому корпус электрической плиты оказался под напряжением. При неправильных мерах заземления, повреждение никак себя не проявит, пока человек не прикоснется к плите и не получит удар током. Поражение электричеством случится из-за того, что ток ищет путь в землю, а единственным подходящим проводником послужит тело человека. Допускать этого нельзя.

Такие повреждения представляют наибольшую угрозу для безопасности людей, потому что для их раннего обнаружения, а, следовательно, чтобы защититься от них, обязательно нужно иметь заземление. В рамках данной статьи рассматривается, какие действия нужно предпринять по организации заземления для частного дома или дачи.

Необходимость установки заземления в частном доме определяется системой заземления, т.е. режимом нейтрали источника питания и способом прокладки нулевого защитного (PE) и нулевого рабочего (N) проводников. Также может быть важен тип питающей сети — воздушная линия или кабельная. Конструктивные различия систем заземления позволяют выделить три варианта электроснабжения частного дома:

Система TN-S

Основная система уравнивания потенциалов (ОСУП) объединяет все крупные токопроводящие части здания, в обычном состоянии не имеющие электрического потенциала, в единый контур с главной заземляющей шиной. Рассмотрим графический пример выполнения СУП в электроустановке жилого дома.

Вначале рассмотрим самый прогрессивный подход к электрическому питанию дома – систему TN-S. В этой системе PE и N проводники разделены на всем протяжении, и необходимости в установке заземления у потребителя нет. Нужно только завести PE-проводник на главную шину заземления, и далее развести с нее проводники заземления к электроприборам. Реализуется такая система как кабельной, так воздушной линией, в случае последней прокладывается ВЛИ (воздушная линия изолированная) с помощью самонесущих проводов (СИП).

Но такое счастье выпадает далеко не всем потому, что старые воздушные линии передачи используют старую систему заземления – TN-C. В чём же её особенность? В данном случае PE и N на всём протяжении линии прокладываются одним проводником, в котором совмещены функции и нулевого защитного и нулевого рабочего проводников — так называемый PEN-проводник. Если раньше использовать такую систему разрешалось, то с введением в 2002 году ПУЭ 7 изд. , а именно пункта 1.7.80 применение УЗО в системе TN-C оказалось под запретом. Без использования УЗО ни о какой электробезопасности не может быть речи. Именно УЗО отключает питание при повреждении изоляции, как только оно произошло, а не в тот момент, когда человек прикоснется к аварийному прибору. Чтобы соблюсти все необходимые требования, систему TN-C необходимо модернизировать до TN-C-S.

Система TN-C-S

В системе TN-C-S по линии так же прокладывается PEN-проводник. Но, теперь уже, пункт 1.7.102 ПУЭ 7 изд. говорит, что на вводах ВЛ к электроустановкам должны быть выполнены повторные заземления PEN-проводника. Выполняются они, как правило, у электрического столба, с которого выполняется ввод. При повторном заземлении производится разделение PEN-проводника на отдельные PE и N, которые и заводятся в дом. Норма повторного заземления содержится в пункте 1.7.103 ПУЭ 7 изд. и составляет 30 Ом, либо 10 Ом (при наличии в доме газового котла). Если заземление у столба не выполнено, необходимо обратиться в Энергосбыт, в чьём ведомстве находится электрический столб, распределительный щит и ввод в дом потребителя, и указать на нарушение, которое должно быть исправлено. Если распределительный щит находится в доме, разделение PEN нужно выполнить в этом щите, а повторное заземление сделать возле дома.

В таком виде TN-C-S успешно эксплуатируется, но с некоторыми оговорками:

• если состояние ВЛ вызывает серьезные опасения: старые провода находятся не в лучшем состоянии, из-за чего возникает риск обрыва или перегорания PEN-проводника. Это чревато тем, что на заземленных корпусах электроприборов окажется повышенное напряжение, т.к. путь тока в линию через рабочий ноль прервется, и ток вернется с шины, на которой выполнялось разделение, через нулевой защитный проводник на корпус прибора;
• если на линии не выполнены повторные заземления, то есть опасность, что ток повреждения перетечёт в единственное повторное заземление, что также приведёт к повышению напряжения на корпусе.

В обоих случаях электробезопасность оставляет желать лучшего. Решением этих проблем является система ТТ.

Система ТТ

В системе ТТ PEN-проводник линии используется в качестве рабочего нуля, а отдельно выполняется индивидуальное заземление, которое можно установить возле дома. Пункт 1.7.59 ПУЭ 7 изд. оговаривает такой случай, когда невозможно обеспечить электробезопасность, и разрешает использовать систему ТТ. Обязательно должно быть установлено УЗО, а его правильная работа должна обеспечиваться условием Rа*Iа<=50 В (где Iа — ток срабатывания защитного устройства; Ra — суммарное сопротивление заземлителя). «Инструкция по устройству защитного заземления» 1.03-08 уточняет, что для соблюдения этого условия сопротивление заземляющего устройства должно быть не более 30 Ом, а в грунтах с высоким удельным сопротивлением – не более 300 Ом.

Цель заземления для частного дома состоит в том, чтобы получить необходимое сопротивление заземления. Для этого используются вертикальные и горизонтальные электроды, которые в совокупности должны обеспечить необходимое растекание тока. Вертикальные заземлители подходят для монтажа в мягком грунте, тогда как в каменистом их заглубление связано с большими трудностями. В таком грунте подойдут горизонтальные электроды.

Защитное заземление и заземление молниезащиты выполняются общими, один заземлитель будет универсальным и выполнять оба назначения, об этом говорится в пункте 1.7.55 ПУЭ 7 изд. Поэтому полезно будет узнать, как унифицировать молниезащиту и заземление. Чтобы наглядно увидеть процесс монтажа этих систем, описание процесса заземления для частного дома будет разделено на этапы.

Этап 1. Установка защитного заземления

Отдельным пунктом следует выделить защитное заземление в системе TN-S. Исходной точкой для установки заземления будет тип системы питания. Различия систем питания были рассмотрены в предыдущем пункте, поэтому мы знаем, что для системы TN-S заземление монтировать не нужно, нулевой защитный (заземляющий) проводник приходит с линии – требуется только присоединить его к главной заземляющей шине, и в доме будет заземление. Но нельзя говорить, что дому не нужна молниезащита. Значит это лишь то, что мы, не обращая внимание на этапы 1 и 2, сразу можем перейти к этапам 3-5, см. ниже

Системы TN-C и TT всегда требуют установку заземления, поэтому перейдём к самому главному.

Защитное заземление устанавливается у столба, либо у стены дома, в зависимости от того в каком месте выполняется разделение PEN-проводника. Желательно располагать заземлитель в непосредственной близости от главной заземляющей шины. Отличия TN-C от TT лишь в том, что в TN-C место заземления привязано к месту разделения PEN. Сопротивление заземления в обоих случаях должно быть не более 30 Ом в грунте с удельным сопротивлением 100 Ом*м, например суглинке, и 300 Ом в грунте с удельным сопротивлением более 1000 Ом*м. Значения одинаковые, хоть и опираемся мы на разные нормативы: для системы TN-C 1.7.103 ПУЭ 7 изд., а для системы ТТ — на пункт 1.7.59 ПУЭ и 3.4.8. Инструкции И 1.03-08. Так как отличий в необходимых мероприятиях нет, будем рассматривать общие решения для этих двух систем.

Для заземления достаточно забить шестиметровый вертикальный электрод.

Такое заземление получается очень компактным, установить его можно даже в подвале, никакие нормативные документы этому не противоречат. Необходимые действия для заземления описаны для мягкого грунта с удельным сопротивлением 100 Ом*м. Если грунт имеет сопротивление выше, требуются дополнительные расчёты, обратитесь к техническим специалистам ZANDZ.ru за помощью в расчётах и подборе материалов.

Этап 2. Заземление для газового котла

Если в доме установлен газовый котел, тогда, газовая служба может потребовать заземление с сопротивлением не более 10 Ом, руководствуясь пунктом 1.7.103 ПУЭ 7 изд. Данное требование должно быть отражено в проекте газификации.

Тогда для достижения нормы необходимо установить 15-ти метровый вертикальный заземлитель, который устанавливается в одну точку.

Установить можно и в несколько точек, например, в две или три, соединив затем горизонтальным электродом в виде полосы вдоль стены дома на расстоянии 1 м и на глубине 0,5-0,7 м. Установка заземлителя в несколько точек послужит также для цели молниезащиты, чтобы понять каким образом, перейдём к её рассмотрению.

Этап 3. Заземление для молниезащиты

Перед тем как монтировать заземление, нужно сразу решить, будет ли выполняться защита дома от молнии. Так, если конфигурация заземлителя для защитного заземления может быть любой, то заземление для молниезащиты должно быть определенного типа. Устанавливаются минимум 2 вертикальных электрода длиной 3 метра, объединённые горизонтальным электродом такой длины, чтобы между штырями было не менее 5 метров. Данное требование содержится в пункте 2.26 РД 34.21.122-87. Монтироваться такое заземление должно вдоль одной из стен дома, оно будет являться своего рода соединением в земле двух спущенных с крыши токоотводов. Если токоотводов несколько, правильным решением выглядит прокладка контура заземления для дома на расстоянии 1 м от стен на глубине 0,5-0,7 м, а в месте соединения с токоотводом установка вертикального электрода длиной 3 м.

Теперь настало время узнать, как сделать молниезащиту частного дома. Состоит она из двух частей: внешней и внутренней.

Этап 4. Внешняя молниезащита

Выполняется в соответствии СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприёмника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Молниеотводы устанавливаются на кровлю таким образом, чтобы обеспечивалась надёжность защиты более 0,9 по СО, т.е. вероятность прорыва через молниеприёмную систему должна быть не более 10%. Более подробно о том, что такое надёжность защиты читайте в статье «Молниезащита частного дома». Как правило, они устанавливаются по краям конька кровли, если крыша двускатная. Когда крыша мансардная, четырёхскатная или ещё боле сложной формы, молниеприёмники могут быть закреплены на дымовых трубах.

Все молниеприёмники соединяются между собой токоотводами, спуски токоотводов выполняются к заземляющему устройству, которое у нас уже имеется.

Установка всех этих элементов обеспечит защиту дома от молнии, а точнее от опасности, которую несёт её прямой удар.

Этап 5. Внутренняя молниезащита

Защита дома от перенапряжений выполняется с помощью УЗИП. Для их установки необходимо заземление, потому что ток отводится в землю с помощью нулевых защитных проводников, присоединяемых к контактам этих устройств. Варианты установки зависят от наличия или отсутствия внешней молниезащиты.

1. Имеется внешняя молниезащита

   В таком случае устанавливается классический защитный каскад из расположенных последовательно устройств классов 1, 2 и 3. УЗИП класса 1 монтируется на вводе и ограничивает ток прямого удара молнии. УЗИП класса 2 устанавливается либо также в вводном щитке, либо в распределительном, если дом большой, и расстояние между щитами больше 10 м. Предназначен он для защиты от наведенных перенапряжений, их он ограничивает до уровня 2500 В. Если в доме есть чувствительная электроника, то желательно установить и УЗИП класса 3, ограничивающий перенапряжения до уровня 1500 В, такое напряжение может выдержать большинство устройств. Устанавливается УЗИП класса 3 непосредственно у таких приборов.
2. Внешняя молниезащита отсутствует

   Прямое попадание молнии в дом не берётся в расчёт, поэтому необходимости в УЗИП класса 1 нет. Остальные УЗИП устанавливаются так же, как описано в пункте 1. Выбор УЗИП также зависит от системы заземления.

На рисунке показан дом с установленными защитным заземлением, системой внешней молниезащиты и и комбинированным УЗИП класса 1+2+3, предназначенным для установки в системе ТТ.

Перечень оборудования для заземления и молниезащиты:

В таблице учтено устройство защиты от импульсного перенапряжения (УЗИП) комбинированного типа класса 1+2+3 для системы ТТ. Выбор подходящей модели УЗИП зависит от системы заземления и других факторов, которые были учтены в приведённом примере.

Этап 6. Измерение сопротивления заземления

После установки системы заземления необходимо произвести замеры и получить протокол измерения сопротивления. Право оформлять и выдавать протокол имеют специалисты зарегистрированной в Ростехнадзоре электротехнической лаборатории. Найти уполномоченных специалистов можно в нашем Клубе Экспертов, который работает на всей территории России.

Протокол нужен для приёма газового оборудования в эксплуатацию, для газовой службы это будет подтверждением, что заземление соответствует норме 10 Ом. Понадобится протокол и для того, чтобы быть уверенным, что обеспечивается электробезопасность частного дома. Соблюдение требований нормативов будет гарантией безопасной эксплуатации электрической системы.

Рассмотрев поэтапно необходимые мероприятия, вы уже знаете, что нужно делать, чтобы обеспечить частный дом надёжными заземлением и молниезащитой.

Смотрите также:

Смотрите также:

советы по проектированию и монтажу

Строительство загородного дома включает в себя множество электротехнических работ. Среди них не последнее место занимает планирование и обустройство системы заземления, которую нельзя игнорировать по причинам безопасности и требованиям ПТЭЭП.

Делать заземление в частном доме своими руками не запрещено, поэтому в этом материале подробно рассмотрим основные этапы проектирования и монтажа контура.

Содержание статьи:

Значение и необходимость заземления

Основу энергообеспечения частного дома составляет электрическая сеть, представляющая опасность для жильцов, если не применить некоторые меры по ее устранению. К таким мерам относится двойная изоляция проводников, выравнивание потенциалов, и дифавтоматов.

Заземление электросети также играет важную роль и предназначено, чтобы отводить появившийся в ненужном месте электроток в грунт.

Технически это выглядит так: все электроустановки в доме соединяются между собой и автоматами защиты, а затем – с землей, чтобы в критической ситуации было куда сбросить лишнее напряжение

Одного забитого в землю куска арматуры или профиля недостаточно. Заземление – это целая система взаимодействующих между собой элементов, связанная с другими системами.

Ее нельзя монтировать, не подобрав подходящие по параметрам детали и не произведя предварительные расчеты.

Для внедрения конструкции в грунт необходимо выбрать небольшой открытый участок земли рядом с домом. Над ним нельзя возводить постройку или гараж, так как периодически будет производиться профилактическое или ремонтное вскрытие грунта

Между городскими многоэтажками и частным жильем существует разница в устройстве заземляющих систем.

В многоквартирных домах шина находится в этажном электрощите, тогда как для частного дома контур заземления зарывают буквально в землю, так как он расположен рядом и не требует больших усилий для монтажа.

Все требования к проектированию и устройству системы заземления изложены в ПТЭЭП 2.7.8. Владелец дома должен знать, что прием в эксплуатацию самостоятельно обустроенной конструкции будет проводить организация-поставщик электроэнергии.

Ее представители раз в полгода обязаны визуально осматривать наземные видимые части системы, а примерно раз в 12 лет производить выемку грунта и поверять состояние подземных элементов.

Выбор системы и составление схемы

Всего существует три системы заземления: ТТ, IT, TN, из них последняя делится еще на три разновидности – TN-S, TN-C, TN-C-S.

В частном домостроении обычно используют схемы систем TN-C-S или ТТ, причем TN-C-S выглядит более привлекательной, так как к ее монтажу предъявляется меньше требований.

Схема системы заземления TN-C-S: 1 – условное обозначение заземлителя источника питания; 2 – токопроводящие части открытого типа. На определенном участке цепи заземляющий проводник соединяется с PEN

Система начинается от главной заземляющей шины, которая установлена или в электрощитке дома, или в шкафу вводного устройства.

Наиболее рациональным считается решение, когда заземление расположено на опоре, перенаправляющей электромагистраль в дом.

Схема электробокса с разделенными проводниками заземления и нейтрали: 1 – электрощит; 2 – нулевой проводник; 3 – заземляющий проводник; 4 – фазовые групповые проводники; 5 – выключатель дифференциального тока; 6 – автоматы; 7 – групповые цепи; 8 – дифференциальный автомат; 9 – прибор учета электроэнергии

Схема системы ТТ, которая кардинально отличается подключением заземляющего проводника. Он не зависит от источника электропитания, действует в автономном режиме

Система ТТ используется гораздо реже. Ею занимаются представители энергоснабжающей организации, а если владелец все же решит сэкономить и самостоятельно произвести монтаж, то заверять документы придут все те же работники Энергоснаба.

Если все же рискнете и выберете схему заземления ТТ для частного дома, то не забудьте про обязательную !

Инструкции по монтажу заземления

Существует два способа сборки и установки подземных заземляющих конструкций. Первый можно выполнить своими силами, хотя придется потрудиться и потратить немало времени, а второй по силам только профессионалам, так как потребуется специальное оборудование и навыки измерения сопротивления.

Вариант 1 — заземляющий провод + заземлитель

Сначала рассмотрим, как самостоятельно сделать заземление в частном доме, не прибегая к платным услугам. Система состоит из двух основных элементов, каждый из которых подбирается в зависимости от условий монтажа.

Заземляющий провод – медный проводник с сечением, равным сечению фазной жилы. Он одним концом подключен к шине, расположенной в электрощите, вторым – к заземлителю, зарытому в грунт. К шине также ведут заземляющие проводники от всех электроустановок в доме.

Провода «земли» легко распознать по цветовой маркировке – желто-зеленой полимерной изоляции. Способ крепления к шине – винтовой, посредством установки наконечников

Заземлитель – это конструкция из стальных элементов, тесно контактирующая с грунтом и служащая для выравнивания потенциалов при появлении напряжения.

При проектировании учитывают параметры сопротивления грунта, вычисляют размеры стержней и рамы, а также глубину залегания.

Удельное сопротивление грунта. Очевидно, что значение УСГ песка, глины или торфа различается. Чем влажнее и плотнее грунт, тем менее объемной будет конструкция заземлителя

Существует универсальная конструкция, для создания которой не нужно производить сложные расчеты.

Для ее изготовления потребуются:

• три 3-метровых уголка 50*50 мм или стальная труба со стенкой 3 мм и диаметром 16 мм;
• три 3-метровых уголка 40*40 мм.

Также понадобится , режущий инструмент, кувалда, крепежные материалы, а для земляных работ – лопата и ведро.

Пошаговая инструкция:

1. Выкапываем траншею от дома до места установки заземлителя. Ее глубина и ширина – около полуметра.
2. Делаем разметку для вбивания штырей (уголков) в виде равностороннего треугольника со стороной 3 м.
3. В местах вершин треугольника выкапываем ямки глубиной 50 см.
4. Соединяем ямки узкими канавками по периметру, чтобы получился треугольник.
5. Забиваем уголки 50*50 в землю так, чтобы над ее поверхностью остались части длиной около 0,2 м.
6. Свариваем три уголка 40*40 в форме треугольника.
7. Привариваем треугольник к уголкам, забитым в землю.

Затем подключаем к конструкции заземляющий проводник: запрессовываем его конец круглым наконечником и с помощью болта подходящего размера прикручиваем к отверстию, высверленному в одном из уголков.

Схема установки заземлителя. Проводник ведет от зарытой треугольной конструкции к дому и заканчивается в электрощите на заземляющей шине

Металлические детали необходимо засыпать грунтом, лучше песком, а место монтажа заземлителя и проводника пометить табличкой, чтобы при строительных или хозяйственных работах не повредить.

Рекомендации по выбору деталей и монтажу заземлителя в грунт:

Галерея изображений

Фото из

Фабричные изделия имеют преимущества перед изготовленными своими руками: поставляются комплектно, не требуют сварки, позволяют получить нужное сопротивление при минимуме земляных работ

Чтобы забить длинные 3-метровые уголки в землю, на первом этапе потребуется стремянка или другое возвышение, с которого можно производить удары электроинструментом или кувалдой

Чтобы максимально сохранить проводимость металлического уголка, элементы конструкции не нужно покрывать защитной антикоррозийной краской или другим похожим составом

Кроме стального уголка 50*50 см можно использовать 6-миллиметровый оцинкованный прут, 10-миллиметровый прут из черного металла или прямоугольный прокат 48 мм²

Лучший вариант заземляющей шины – пластина из электротехнической бронзы с отверстиями для присоединения заземляющих проводников. Она монтируется на стенку электроящика

Заземляющую конструкцию рекомендуется зарывать в грунт как можно ближе к фундаменту дома – примерно на расстоянии в 1 м

Чтобы самодельные металлические элементы легче забивались в грунт, концы уголков необходимо заострить, подрезав пилой. Заводские изделия оснащены остроконечной головкой

Чтобы соединения не окислились и не повысили сопротивление заземлителя, вместо винтов используют сварку, которая гарантирует прочный и длинный шов

Комплектация заводского заземлителя

Стремянка или специально сколоченная подставка

Металлический уголок из оцинкованной стали

Металлопрокат для изготовления заземлителя

Шина заземления в электрощите

Контур заземления около дома

Монтаж заземлителя в грунт

Сварка деталей из черного металла

Для стальных стержней и соединяющей их полосы опасна пищевая соль – она разъедает металл и приводит конструкцию в негодность. Проследите, чтобы это вещество случайно не попало в грунт рядом с заземлителем.

Вариант 2 — модульная штыревая система

Если конструкцию из деталей металлопроката можно сделать своими руками, то заводской штырь необходимо приобрести в магазине.

Его главное преимущество – отсутствие трудоемких земляных и сварочных работ, а недостаток заключается в дополнительных расходах на оплату услуг обслуживающей организации.

Схема монтажа штыревого заземлителя и его устройство. Основные составляющие части – головка, стальной электрод с электрохимическим медным покрытием и муфты, соединяющие фрагменты электрода

Большая глубина объясняется еще и тем, что в указанном диапазоне обычно присутствуют грунтовые воды, резко снижающие сопротивление устройства, а это – необходимое условие для создания заземляющей системы

В самодельной конструкции площадь соприкосновения с грунтом увеличивается за счет использования нескольких уголков. Здесь штырь всего один, поэтому увеличение контакта происходит за счет его длины. Устройство забивают в грунт на глубину 20-40 м.

Земляные работы сводятся к вырыванию одной ямки с размерами 0,5*0,5*0,4 м. Для забивания штыря ударной дрелью пользоваться не рекомендуется, так как нужно исключить вращение головки штыря. Здесь нужен перфоратор со специальной насадкой.

В заводском комплекте вместе со штырем есть зажим для крепления проводника заземления, поэтому процесс монтажа заключается в забивании основного устройства и подключении его к проводу.

Пошаговая инструкция по монтажу штыревого заземлителя. Проводить замеры растекания мультиметром и рассчитывать глубину установки может только специалист – представитель из обслуживающей организации

Существуют нормативы, которых следует придерживаться в процессе монтажа:

• для 3-фазной сети 380 В – сопротивление не более 2 Ом;
• для 1-фазной сети 220 В – сопротивление не более 4 Ом.

При самостоятельном монтаже для подстраховки перед проверяющими органами лучше точно вычислить уровень залегания грунтовых вод и убедиться, что заземлитель опустится до этой отметки.

При контакте с грунтовыми водами параметры сопротивления придут в норму.

Выводы и полезное видео по теме

Опыт устройства заземления своими руками:

Практические советы по монтажу заземлителя фабричного изготовления:

Установка системы заземления из нескольких стержней:

Как видите, смонтировать систему заземления можно как собственноручно, так с помощью бригады приглашенных электромонтажников – первый способ дешевый, но более сложный, второй дорогостоящий, но надежный.

Однако главное в грамотном монтаже – это результат, который должен сделать электросеть дома полностью безопасной для его владельцев.

У вас остались вопросы по собственноручному обустройству контура заземления? Задавайте их ниже под статьей – наши эксперты и компетентные посетители сайта постараются вам помочь.

Если вы заметили неточности или ошибки в приведенном выше материале, или хотите дополнить статью полезными сведениям – пишите нам, пожалуйста, в блоке комментариев.

Что такое заземление? | Техника и Интернет

Что же представляет собой заземление? При повреждении изоляции электрического провода корпус электроприбора может оказаться под напряжением. Защитное заземление призвано защитить нас от поражения током в подобных случаях.

Допустим, нарушена изоляция одного из проводов электрической плиты. Электроплиты, стиральные машины, утюги и подобные электроприборы представляют повышенную опасность, т.к. контактируют с водой и имеют токопроводящий металлический корпус.

Итак, на корпусе плиты оказался электрический потенциал. При касании плиты вас совсем необязательно ударит током. Ведь «ударяет» именно ток — идущий через человека поток электронов. Само по себе наличие электрического потенциала не причинит вреда и даже, возможно, не будет ощущаться, если дело происходит в сухом помещении, а вы стоите на непроводящем полу. Для возникновения тока необходимы разность электрических потенциалов. Если же вы коснетесь оказавшейся под напряжением плиты, стоя на металлическом или мокром полу, через вас пойдет электрический ток. То же самое произойдет, если одновременно коснуться плиты под напряжением и какой-либо токопроводящей конструкции (например, водопроводной трубы). Ведь труба связана с землей, потенциал которой принимается равным нулю — а значит, между трубой и корпусом возникает та самая разность потенциалов.

Так вот, заземление — это соединение металлического корпуса прибора (той же электроплиты) с землей. Точнее, с проводом, имеющим соединение с землей. Если такое соединение есть, оказавшийся на корпусе заряд (в том числе и заряд статического электричества) «стекает» на землю. При сильном повреждении изоляции происходит короткое замыкание: через заземляющий проводник течет большой ток, что должно вести к отключению автоматов и обесточиванию линии.

Как делается заземление на практике? Соединение должно быть именно с землей или ее аналогом — например, водоемом. Заземляющий проводник должен обладать небольшим сопротивлением и быть достаточно мощным, чтобы выдержать любую возможную на данном конкретном электрооборудовании нагрузку.

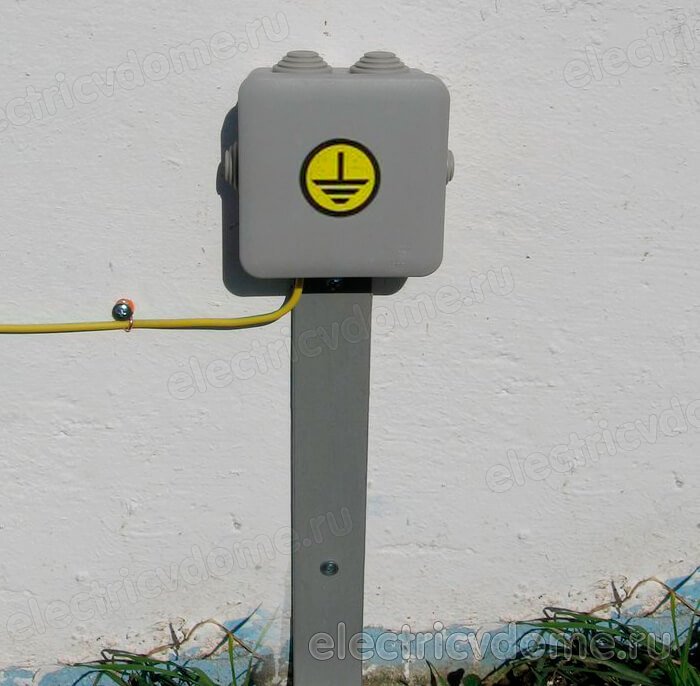

На практике (например, в частном доме) в землю забивают электроды — проводники электрического тока: например, трубы или арматуру длиной 2−3 метра. Электроды соединяют металлической полосой, от этой конструкции к соответствующей шине электрощита идет заземляющий провод. В городских домах заземление реализуется по различным схемам, но в конечном итоге суть одна: металлический корпус электроприбора соединяется отдельным проводом с землей через систему кабелей и шин. Именно это важно знать потребителю.

Всякий, вскрывавший электроприборы (светильники, системные блоки, электроплиты), наверняка видел внутри них желто-зеленый провод, один конец которого винтом прикреплен к металлическому корпусу. Это и есть заземляющий провод. Иногда корпус присоединяется напрямую к контуру заземления (например, один конец медного провода привинчивается к корпусу прибора, второй — к металлической полосе, соединенной с забитой в грунт заземляющей арматурой).

Но в быту проводник от корпуса чаще соединяется с заземляющим контактом розетки. Видели розетки с пружинистыми «усиками» с двух сторон? Соответствующие им вилки имеют по бокам узкие металлические пластинки. Это и есть заземляющие контакты. Они специально расположены так, чтобы входить в контакт раньше, чем соединятся контакты фазы и нуля (штыри вилки и гнезда розетки). Этот контакт через одну из жил провода соединяется с заземляющей шиной электрощита. Разъем электроплиты имеет другую конструкцию, там заземление — просто один из штырей вилки. Но он длиннее остальных, а значит тоже входит в контакт первым.

При неисправности, если потенциал попадет на корпус, ток потечет через заземляющий провод. Установленное в щите устройство защитного отключения (УЗО) среагирует на утечку тока и отключит напряжение. Собственно, УЗО и предназначено для обнаружения утечек тока из цепи. Если прибор заземлен, утечка тока возникает сразу же, как только на корпусе оказался электрический потенциал: между корпусом и землей (всегда обладающей нулевым потенциалом) возникает ток, на который реагирует УЗО. Если корпус не заземлен, УЗО отключится, лишь когда вы коснетесь одновременно корпуса электроприбора и, например, водопроводной трубы и через вас пойдет ток. Но и в этом случае УЗО выполняет свою защитную функцию. Человек почувствует удар током, но скорее всего без серьезных последствий — ведь линия сразу обесточится.

Даже если УЗО нет, заземление защищает от поражения током. Ведь заземляющий проводник должен иметь очень малое сопротивление, и ток пойдет главным образом по нему, а не через тело человека, обладающее довольно высоким сопротивлением. Так что заземление — вещь необходимая, позволяющая избежать многих неприятностей. Кстати, даже наличие в квартире розеток с заземляющим контактом не означает, что они реально заземлены! Это бывает в старых домах, где заземления просто нет. Иногда делают защитное зануление: соединяют заземляющую клемму с рабочим нулем. По правилам это запрещено. Почему? Если в электрощите случайно спутают фазный и нулевой провода, вместо нуля заземляющая клемма окажется соединенной с фазой. Следовательно, фаза появится и на корпусе электроприбора.

Поэтому для стиральных и посудомоечных машин протягивают отдельный трехжильный (две питающих и одна заземляющая жилы) провод от электрощита. Иногда, хотя это и не вполне правильно, питание стиральной машины берут не от щита, а от розетки расположенной рядом электроплиты. Повторю: это неправильно, но к электроплите всегда подведено заземление и с этой точки зрения такое подключение безопаснее, чем просто включить стиральную машину в незаземленную розетку.

«Заземление» же на батарею или водопроводную трубу опасно не только для вас, но и для других жителей дома. Помните, заземляющим проводник называется потому, что он связан с землей и обладает очень малым собственным сопротивлением. Водопроводная труба далеко не всегда соответствует этим требованиям. Да и не должна, она для этого не предназначена. Если же связь с землей плохая, под напряжением окажутся уже водопроводные трубы. То есть возникнет дополнительная опасность поражения током, защиты же такая имитация заземления не обеспечит.

Поэтому лучше один раз потратиться и, сделав нормальную электропроводку, обеспечить собственную безопасность на долгие годы.

Как сделать заземление в розетке и проверить заземление розеток?

Для безопасности эксплуатации бытовой техники в доме или в квартире (холодильника,бойлера,стиральной машины,утюга)и защиты человека от поражения электрическим током,
необходимо чтобы розетки были с заземлением.

В квартирах и домах новой постройки заводят кабельные линии которые связаны через электрощит с контуром заземления согласно требований Правил устройства электроустановок (ПУЭ). В домах и квартирах старой постройки контур заземления как правило отсутствует.Как проверить наличие заземлена ли розетка?Давайте начнем.

Для того чтобы проверить есть ли заземление в розетках необходимо взглянуть на розетку.На розетке с заземлением должны быть заземляющие контакты которые через вилку при включении-заземляют электроприбор.Розетки которые без заземления не имеют заземляющих контактов.

Наличие в розетке заземляющих контактов не гарантирует наличие заземления.Далее необходимо открыть розетку с тыльной стороны и посмотреть сколько проводов подходит к розетке.Если к розетке подведен двухжильный провод то это означает что на 99.9% в розетках заземление отсутствует.В случае если к розетке подключен трехжильный кабель,необходимо проверить есть ли заземление в розетке.Для проверки заземляющего провода можно использовать тестер с помощью которого проверяется связь между заземляющими контактами в розетке и электрическим щитком в котором выполнено защитное заземление или защитное зануление (выполняется при отсутствии шины заземления в электрощите).

Если Вам необходимо сделать заземление в розетках в квартире или в доме в котором электропроводка выполнена двухжильными проводами,то без замены всей электропроводки к сожалению в таком случае не обойтись.Теоретически к каждой розетке можно подвести провод который соединен с шиной заземления,но выглядеть такая проводка как минимум не эстетично.

Категорически запрещается соединять заземляющий контакт с нулевым проводом непосредственно в розетке.Это опасно для  жизни человека в случае обрыва нулевого провода.При обрыве нулевого провода на заземляющем контакте розетки появляется опасное напряжение.Это можно увидеть на рисунке ниже.

Если Вам необходимо сделать контур заземления в доме,Вы можете сделать монтаж контура заземления своими руками или силами наших специалистов.

Если Вам необходимо заземление дома или дачи,интернет-магазин Энергомаг предлагает готовые комплекты заземления для заземления дома своими руками.

Заказать модульное заземление Вы можете
через онлайн форму или по телефонам указанным на нашем сайте
www. energomag.net (095)235-49-95,(096)262-98-48, (063)103-80-04,(044)362-92-50

Доставка комплектов заземления в любую точку Украины Новой почтой по предоплате или наложенным платежом.

Если Вы сомневаетесь в выборе или не знаете как выбрать комплект заземления,мы будем рады Вам помочь.

Звоните, пишите мы Вам подскажем.

Статьи по категории «Заземление для дома»

Аккумулятор для ИБП,гелевый,AGM или мультигелевый,разница?

Аккумуляторные батареи для котла отопления или насоса

Вода из крана бьется током,в чем причина,как устранить?

Гальмар заземление инструкция по монтажу

Гибридный инвертор,как работает,как выбрать?

Заземление дома или дачи своими руками,как сделать

Заземление зарядной станции для электромобиля

Заземление МРТ или медицинского оборудования

Заземление своими руками,уголком или модульное заземление?

ИБП для дома,генератор или солнечная станция что лучше?

Измерение сопротивления заземления,проверка контура заземления

Как выбрать бесперебойник?Советы бывалых

Как выбрать заземление правильно

Как выбрать солнечный инвертор для дома?

Как выгодно купить твердотопливный котел?

Как заземлить бойлер правильно

Как заземлить дом

Как заработать на солнечной энергии?

Как защитить розетки от перегрузки?Решение есть!!!

Как настроить регулятор тяги котла твердотопливного Огонек

Как получить зеленый тариф в Украине,порядок оформления

Как проверить контур заземления самому,метод электрочайника

Как сделать заземление в розетке и проверить заземление розеток?

Какие колосиники бывают,котлы с охлаждамыми колосниками

Какой генератор лучше синхронный или асинхронный?

Комплект ИБП+аккумулятор для газового котла

Котел длительного горения Огонек ДГ модернизированный

Можно ли фундамент использовать для заземления дома?

Молниезащита дома своими руками,монтаж молниезащиты дома

Молниезащита дома,цена,или от чего зависит стоимость?

Пиролизные котлы,как они работают?

С праздником пасхи,получите подарок

Система уравнивания потенциалов для борьбы с блуждающими токами

Солнечная станция для дома,выгодно или нет?

Солнечные инверторы SAJ выставка SOLAR Ukraine 2018

Солнечные инверторы для дома,как выбрать

Солнечные станции для дома,зеленый тариф

Твердотопливные котлы Огонек с электротенами

Твердотопливный котел для отопления дома,выгодно или нет?

Термическая сварка Galmar weld,для монтажа заземления

Требования к заземлению

УЗО без заземления работает или нет?

Чем забивать модульное заземление на глубину

Что такое сетевой солнечный инвертор?

Электромонтажные работы в квартире,офисе,доме в Киеве,расценки

Что такое заземление и зачем это нам нужно?

Как выбрать твердотопливный котел

Молниезащита внутренняя,зачем она нужна?

Как выбрать электрогенератор для дома правильно?

Как правильно выбрать стабилизатор напряжения

Как выглядит розетка с заземлением

Розетка с заземлением: монтаж, подключение и проверка

Все электроприборы в квартире должны включаться в современные розетки. Это помогает обеспечить безопасность и предотвратить короткое замыкание и пожар. Розетка с заземлением может устанавливаться своими руками, если соблюдать советы.

Что такое заземление

Под заземлением понимают намеренное соединение электрической установки или точки сети с заземляющим устройством. Розетки в частных домах, квартирах и на предприятиях давно являются заземленными. Раньше такие устройства называли «евророзетками» — технология зародилась в Европе.

Реализуемые в магазинах розетки имеют три клеммы — фазу, ноль (нейтраль), землю (трехполюсные устройства). Проводка в новостройках делается трехжильной по требованиям безопасности. Двухжильная проводка осталась в старых квартирах, на дачах, но и она активно заменяется современной. Разница между старыми и новыми розетками — в наличии третьего провода «земля».

к содержанию ↑

Цели заземления в доме

Предназначение заземления — в снижении опасности короткого замыкания и обеспечении комфортных условий жизни человека. У каждого электроприбора есть корпус и изоляция электрических проводов, они не дают электрическому току нанести вред человеку. При нарушении целостности изоляции есть риск появления напряжения, способного вызвать электрический удар. Заземление не допустит таких последствий.

Достоинством розетки является то, что заземляющие контакты первыми начинают работать, позже включаются проводящие ток элементы. Если в сети есть неполадки, электроснабжение изделия будет прекращено. Поставить изделие с заземляющим контактом — значит защитить электроприборы от скачков напряжения, которые могут повредить технику.

к содержанию ↑

Особенности монтажа

Когда человек проживает в новой квартире, доме, жилье построено с учетом требований безопасности, электрические кабели в нем трехжильные. Подсоединить розетку будет несложно. Но при отсутствии третьего контакта придется заземлять провод — надо обратиться в управляющую компанию и пригласить специалистов. Меньшие расходы понесут жильцы верхних этажей.

Как провести заземление к розетке: варианты

В квартире, где заземление не предусмотрено, возможно проведение его двумя способами:

1. Протянуть шину из жилья к распределительному щиту на лестничной площадке. Это делается медной проволокой.
2. Установить зануление, заменив им заземление. Под занулением понимают подключение контакта «земля» к контакту «ноль». Такой метод подключения может быть опасным.

Если в квартире есть распределительная коробка, следует подвести кабель к ней или к щитку, фазу и ноль завести за устройство, а на выходе развести провода по местам постановки розеток.

к содержанию ↑

Расположение фазы и ноля

Чтобы правильно и безопасно выполнить работы по монтажу розетки с заземлением, важно определить нахождение фазы и ноля. Перед началом поиска нужно отключить автоматы, чтобы обесточить линию или всю квартиру. Далее при помощи специальной отвертки выявляется фаза (лампочка или неоновый индикатор подсвечиваются) и ноль (света нет). Между ними будет находиться заземляющий провод.

Демонтировав старое устройство, можно выявить расположение фазы и нейтрали по цвету. Не перепутать их нахождение поможет окраска провода:

• у ноля — синий, сине-белый;
• у фазы — черный, красный или коричневый;
• у заземления — желто-зеленый.

Четкого предписания, где будет находиться фаза и ноль, нет — их можно менять местами. Важно правильно закрепить провод «земля» на верхней или центральной клемме, а к двум оставшимся прикреплять фазу и нейтраль в произвольном порядке, чтобы замкнуть контур.

Запрещается устанавливать перемычку к клемме заземления от нейтрали — это опасно для жизни из-за риска попадания фазного напряжения на блок розетки!

к содержанию ↑

Подключение проводов: специфика

В качественных изделиях провода крепко зажимаются специальными клеммами и не выпадают, но иногда приходится разбирать их и подкручивать крепежные элементы. Есть надежный способ свести работу к минимуму.

Необходимо согнуть зачищенные от изоляции провода в колечки 0,5 см в диаметре, подвести их под верх болтов. Так контакты будут незначительно греться, а зона касания защитных контактов и токопроводящих элементов станет максимальной.

к содержанию ↑

Место для розетки

Прежде чем сделать заземление розетки и установить ее, нужно определиться с местом расположения устройства. Оно будет зависеть от предполагаемых для эксплуатации приборов. Часто ставят устройство на 30 см от плинтуса, но индивидуальные потребности тоже нужно учитывать.

Если для установления новой розетки придется повредить обои, стоит ставить ее у плинтуса для пускания по нему кабелей (подобное положение устройства будет неудобным). Для комнаты среднего размера достаточно 3–4 гнезд.

Розетки бывают наружными и внутренними. Первые выпирают над поверхностью стены, вторые «утапливаются» в стену полностью. Это следует учесть при выборе места их положения. Проще всего монтировать изделия на этапе ремонта — так можно избежать грязи, пыли, неудобств.

к содержанию ↑

Монтирование розетки

Установка розетки с заземлением со скрытой проводкой начинается с монтажа пластикового подрозетника, который следует приобрести отдельно. Также надо проверить сечение кабеля в стене и проводов в приобретенном изделии — они должны быть одинаковыми! Порядок монтажа устройства таков:

1. Обесточить квартиру путем выключения автомата или выкручивания пробок.
2. Отметить на стене место для подрозетника (стакана) карандашом.
3. Сделать нишу с нужными размерами перфоратором.
4. Замесить небольшое количество гипса (цемента, алебастра).
5. Зафиксировать пластиковый стакан в нише гипсом, закрепить проводку.
6. Через 20 минут закрутить крепежные болты на стакане.

Далее подготовить кабели — их требуется на 7–10 см разделить на отдельные жилки, концы на 0,5 см зачистить от изоляции. Современные розетки оснащены контактами со специальными зажимами, монтировать их несложно. Следует подключить каждый провод к соответствующему питающему проводу (согласно схеме).

После подключения розетки с заземлением следует ее рабочую часть прикрутить саморезами к установленному ранее стакану. Провода скрыть в стакане. В окончание работы прикручивают крышку. Если устройство будет расположено рядом с плинтусом, лучше сразу купить защитные заглушки — они защитят отверстия розетки от попадания воды во время мытья пола.

к содержанию ↑

Розетка открытой проводки

Если приходится заземлять розетку открытой проводки, нужно учитывать ее особенности. У изделий накладного типа внутренняя планка имеет отверстия для крепления. Для ровного расположения устройства надо снять крышку, сделать отметки для дюбелей и аккуратно высверлить дырки. В них вставить дюбели по 2,5 см и пробки на 5 мм.

Способы проверки заземления

Крепкое присоединение устройства с заземлением не всегда обеспечивает его эффективную работу. Начинающий мастер мог ошибиться и неправильно соединить контакты. Для проверки следует удостовериться индикаторной отверткой, что фаза не подключена к заземлению. После прикладывания отвертки к фазе нужно прижать к сенсору изолированный провод. Если появляется яркий сигнал, заземление присутствует.

Запрещается касаться металлических деталей руками, пока идет проверка правильности установки розетки!

Самым надежным методом оценки качества работы является проверка ее специальными приборами, которые есть у электриков. При замерении напряжения вольтметром между заземлением и фазой, между фазой и нейтралью появляется показатель 220 вольт.

к содержанию ↑

Монтаж розетки с заземляющим проводом

Когда в старом доме выполнялся современный ремонт, специалисты могли провести заземляющий провод, установить розетки, при этом кабель «земля» не был подключен. Нередкими бывают ситуации, когда во всем многоквартирном доме проводится улучшение электропроводки, и тогда кабель может стать востребованным.

Подобная ситуация значительно облегчает работу по монтажу розетки — важно только верно подсоединить все провода, соблюдая схему. Действия должны быть такими:

1. Обесточить квартиру.
2. Снять крышку со старой розетки, раскрутить крепления, вытащить рабочую часть устройства.
3. Прикрутить новое устройство с заземляющим контактом (или закрепить старую, но начав с прикрепления заземления).
4. Проверить правильность работы заземления индикаторной отверткой.

к содержанию ↑

Заземление двойной розетки

Если двойная розетка предполагает применение одного общего подрозетника, то действия монтера по ее установке будут аналогичными. Заземляющий контакт, фаза и ноль подключаются по той же схеме, что и для одиночных розеток. Но когда двойную розетку делают из двух одинарных, порядок действий иной.

Разница в том, что блок розеток желательно скрепить между собой специальным шлейфом, а провода будут идти к следующей розетке от предыдущей. При нарушении работы провода в одном устройстве все последующие работать прекращают.

Чтобы не допустить этого, нужно проложить заземляющий кабель одним куском до самой крайней точки подключения. Напротив предыдущих розеток делают скрутки, а от них заземление будет направляться на соответствующие контакты.

к содержанию ↑

Отсутствие заземляющего провода

Случается, что в старом доме заземляющий кабель уже подведен к общему щитку, а в квартире он отсутствует. Единственный выход — прокладка кабеля в квартире, что придется совмещать с ремонтом. Внешняя проводка кабеля будет неудобной. Лучше в целях комфорта и собственной безопасности заменить всю проводку в квартире. Если же заземляющей шины в щитке не предусмотрено, придется объединяться с другими жильцами и писать заявление на проведение кабеля.

Розетка с заземлением: монтаж, подключение и проверка

Как работает розетка GFCI?

Если вы когда-либо испытывали даже второй паралич, вызванный поражением электрическим током, вы никогда не забудете это чувство. Короче говоря, вы были частью так называемого замыкания на землю .

Замыкание на землю — это случай, когда горячий провод касается любой области заземленного устройства или даже заземленной части распределительной коробки. Это может произойти в ситуациях, когда изоляция проводов повреждена, возможно, из-за вредных зубов грызунов, или даже из-за возраста проводки или, что очень часто, условий окружающей среды [источник: Littelfuse].

Объявление

Влага и сырость являются двумя основными причинами замыканий на землю, и их последствия могут изменить жизнь. Например, предположим, что вы находитесь на улице со своей электродрелью, и идет дождь. Вы стоите на земле, и поскольку сеялка мокрая, есть путь от горячей проволоки внутри сверла через вас к земле. Если электричество течет через вас от горячего к земле, результатом является замыкание на землю, что может быть фатальным.GFCI может ощущать ток, протекающий через вас, потому что не весь ток течет от горячего к нейтральному, как ожидалось — часть его течет через вас к земле. Как только GFCI обнаруживает эту «утечку» мощности, он отключает цепь и отключает электричество.

В заключение, поймите, что торговые точки GFCI всегда рано или поздно изнашиваются, поэтому вам следует проверять их примерно раз в месяц [источник: McGarry and Madsen]. Чтобы проверить розетку, нажмите кнопку сброса, а затем подключите простой ночник или другое электрическое устройство.Устройство должно включиться. Затем нажмите кнопку Test. Если GFCI работает, питание немедленно отключится. Снова нажмите Reset, и ваше устройство должно снова включиться. Если да, розетка исправна.

Если при нажатии кнопки «Тест» индикатор не гаснет, у вас проблема. GFCI может быть неправильно установлен или работать неправильно, и он не защитит вас от ударов. Вам нужно будет заменить его или вызвать профессионального электрика за помощью.

Вы можете получить около 10 лет использования GFCI.Поймите, что старые блоки могут выйти из строя «замкнутыми», что означает, что они все равно будут проводить электричество, что очевидно является опасной ситуацией, которая сводит на нет всю цель CFGI. К счастью, новые стили не открываются, то есть они больше не работают, но и не представляют опасности для здоровья. В любом случае, регулярно тестируйте эти устройства, и вы будете спокойны в семейной ванной и за ее пределами.

Первоначально опубликовано: 1 апреля 2000 г.

.

В чем разница между двух- и трехконтактными вилками?

Начнем с того, что делают отверстия в розетке. Если вы посмотрите на обычную розетку на 120 В в Соединенных Штатах, то увидите два вертикальных паза и круглое отверстие с центром под ними. Левый слот немного больше правого. Левый слот называется « нейтральный », правый слот называется « hot », а отверстие под ними называется « земля ». Штыри вилки вставляются в эти гнезда розетки.

Если вы читали «Как работают батареи», то знаете, что электричество должно течь в цепи
. В батарее электричество течет от одного вывода батареи к другому. В домашней розетке мощность перетекает с горячего на нейтральный. Устройство, которое вы подключаете к розетке, замыкает цепь от горячего разъема к нейтральному, и электричество проходит через устройство, чтобы запустить двигатель, нагреть некоторые катушки или что-то еще. Допустим, вы вставили лампочку в розетку. Энергия будет течь от горячего контакта через нить накала и обратно к нейтральному контакту, создавая при этом свет.

Объявление

Что, если бы вы вставили толстую жилу провода прямо из горячего гнезда в нейтральное гнездо розетки? В отличие от прибора, который ограничивает количество электричества, которое может протекать до 60 Вт (для лампочки) или 500 Вт (для тостера), провод пропускает через него невероятное количество электричества. Вернувшись в коробку выключателя, автоматический выключатель розетки обнаружит этот огромный скачок напряжения и отключит подачу электричества.Автоматический выключатель предотвращает перегрев проводов в стене или самой розетки и возгорание.

Гнездо заземления и гнездо нейтрали розетки идентичны. То есть, если вы вернетесь к коробке выключателя, вы обнаружите, что нейтральный и заземляющий провода от всех розеток идут в одно и то же место. Все они подключаются к земле (подробности о заземлении см. В разделе «Как работают распределительные сети»). Поскольку они оба отправляются в одно и то же место, зачем вам оба?

Если вы осмотритесь в своем доме, то обнаружите, что почти каждый прибор с металлическим корпусом имеет трехконтактную розетку.Это также может включать некоторые вещи, такие как ваш компьютер, внутри которых есть блок питания в металлическом корпусе, даже если само устройство поставляется в пластиковом корпусе. Идея заземления заключается в защите людей, использующих приборы в металлическом корпусе, от поражения электрическим током. Корпус подключается непосредственно к заземляющему контакту.

Допустим, провод выходит из незаземленного металлического корпуса, и незакрепленный провод касается металлического корпуса. Если незакрепленный провод горячий, значит, металлический корпус теперь горячий, и любой, кто прикоснется к нему, получит смертельный удар. Когда корпус заземлен, электричество от горячего провода течет прямо на землю, и это срабатывает выключатель в коробке выключателя. Теперь прибор работать не будет, но и вас не убьет.

Что произойдет, если отрезать заземляющий контакт или использовать вилку cheater , чтобы можно было подключить прибор с тремя контактами к розетке с двумя контактами? Ничего особенного — прибор все равно будет работать. Однако вы отключили важную функцию безопасности, которая защищает вас от поражения электрическим током в случае отсоединения провода.

.

Страница ошибки

Страница ошибки «,» tooltipToggleOffText «:» Переведите переключатель в положение «

БЕСПЛАТНАЯ доставка на следующий день»!

«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»

Мы прилагаем все усилия, чтобы снова начать работу.

• Временно приостановлено в связи с высоким спросом.
• Продолжайте проверять наличие.

«,» hightlightTwoDayDelivery «:» false «,» locationAlwaysElhibited «:» false «,» implicitOptin «:» false «,» highlightTwoDayDelivery «:» false «,» isTwoDayDeliveryTextEnabled «:» false «,» useTestingApi » «,» ndCookieExpirationTime «:» 30 «},» typeahead «: {» debounceTime «:» 100 «,» isHighlightTypeahead «:» true «,» shouldApplyBiggerFontSizeAndCursorWithPadding «:» true «,» isBackgroundGreyoutEnabled} «:» false » locationApi «: {» locationUrl «:» https: // www. walmart.com/account/api/location»},»oneApp»:{«drop2″:»true»,»hfdrop2″:»true»,»heartingCacheDuration»:»60000″,»hearting»:»false «}, «feedback»: {«showFeedbackSuccessSnackbar»: «true», «feedbackSnackbarDuration»: «3000»}, «webWorker»: {«enableGetAll»: «false», «getAllTtl»: «

0″}, «search»: {» searchUrl «:» / search / «,» enabled «:» false «,» tooltipText «:»

Скажите нам, что вам нужно

«,» tooltipDuration «: 5000,» nudgeTimePeriod «: 10000}}},» uiConfig «: {«webappPrefix»: «», «artifactId»: «header-footer-app», «applicationVersion»: «20.0,36 «,» applicationSha «:» d7e7f86f55b5256087e1f3b9bb09131590e4e9a1 «,» applicationName «:» верхний колонтитул «,» узел «:» e0c67822-865e-4e53-a9c6-990f37b1ef7914 «,» pro «:» облако «:» oneOpsEnv «:» prod-a «,» profile «:» PROD «,» basePath «:» / globalnav «,» origin «:» https://www.walmart.com «,» apiPath «:» / header- нижний колонтитул / электрод / api «,» loggerUrl «:» / заголовок-нижний колонтитул / электрод / api / logger «,» storeFinderApi «: {» storeFinderUrl «:» / store / ajax / primary-flyout «},» searchTypeAheadApi «: { «searchTypeAheadUrl»: «/ search / autocomplete / v1 /», «enableUpdate»: false, «typeaheadApiUrl»: «/ typeahead / v2 / complete», «taSkipProxy»: false}, «emailSignupApi»: {«emailSignupUrl»: » / account / electro / account / api / subscribe «},» feedbackApi «: {» fixedFeedbackSubmitUrl «:» / customer-survey / submit «},» logging «: {» logInterval «: 1000,» isLoggingAPIEnabled «: true,» isQuimbyLoggingFetchEnabled «: true,» isLoggingFetchEnabled «: true,» isLoggingCacheStatsEnabled «: true},» env «:» production «},» envInfo «: {» APP_SHA «:» d7e7f86f55b5256087e1f13a, «0. 36-d7e7f8 «},» expoCookies «: {}}

Укажите местоположение

Введите почтовый индекс или город, штат. Ошибка: введите действительный почтовый индекс или город и штат

Обновите местоположение

Хорошие новости — вы все равно можете получить бесплатную двухдневную доставку, бесплатный самовывоз и многое другое.

Продолжить покупкиПопробуйте другой почтовый индекс

Доставка на

Сейчас — БЕСПЛАТНАЯ доставка на следующий день

Вы потеряете доставку на следующий день, если в вашей корзине есть один или несколько товаров, не помеченных как «Следующий день имеет право ».

Например:

NextDay + NextDay = NextDay!

NextDay + 2Day = 2Day для всего заказа

Вы не получите доставку NextDay по этому заказу, потому что ваша корзина содержит товары, которые не соответствуют требованиям NextDay. Если вы хотите NextDay, мы можем сохранить другие предметы на потом.

Да — сохранить другие мои объекты на потом

Например:

NextDay + NextDay = NextDay!

NextDay + 2Day = 2Day по всему заказу

Ой, уже пришло время для доставки NextDay завтра.

Закажи сейчас и получи.

Закажите через, и мы можем доставить ваши товары на следующий день до.

Вы не получите доставку на следующий день по этому заказу, потому что ваша корзина содержит товары, которые не соответствуют требованиям на следующий день.

В корзине сохраните остальные товары на потом, чтобы получить доставку на следующий день.

Например:

NextDay + NextDay = NextDay!

NextDay + 2Day = 2Day по всему заказу

Мы переместили ваш товар (ы) в раздел «Сохранено на потом».

Ой! Возникла проблема с сохранением ваших товаров на потом. Вы можете перейти в корзину и отложить на потом.

в настоящее время недоступен.

Walmart + здесь, чтобы сделать каждый день проще. .

варианты соединения, если нет провода земли, куда нужно подключать «ноль» в старых розетках

Рассмотрены вопросы использования заземления в электрической цепи, правила оборудования заземления, подключения розетки, возможные ошибки.

Заземляющий контур или как заземлить розетку по правилам

Обеспечение электробезопасности гарант сохранения здоровья и жизни пользователя.

В некоторых помещениях или при прокладке дополнительной линии заземляющий контур отсутствует, что не позволяет заземлить подключаемое вновь оборудование.

Зачем это нужно

Согласно с определением заземление – это преднамеренное соединение нетоковедущих частей электрооборудования с землей (эквивалентом), которые при повреждении проводки окажутся под напряжением. В такой ситуации создаются условия, чтобы электрический ток имел возможность уйти в землю.

Действие защитной схемы основано на разности оказываемого сопротивления:

• тело человека – не менее 1000 Ом;
• заземлитель – не более 10 Ом.

Таким образом, при утечке тока прикосновение к токопроводящей поверхности оборудования будет безопасно.

Особенно опасным для человека является фибриляционный ток (100 µА). Для однофазной электрической точки возможен вариант протекания тока через тело человека: I=U/R=220/1000=0,22 А или 220 µА, что в два раза выше обозначенного значения.

Как сделать заземление своими руками

При установке (или обследовании) розетки обращают внимание на подключение заземляющего языка к системе заземления.

В домах, построенных после 2003 года, согласно с нормами прокладывают 5-ти жильный основной кабель, где провод заземления предусмотрен.

В случае игнорирования электриками требования подключению розетки к защитной схеме достаточно провести дополнительный провод (или подключить имеющийся) к специальной шине на площадке с распределительным щитком. Такую шину не сложно узнать по подключению ее к металлическому корпусу электрического щитка.

При необходимости чтения схемы прокладки проводов в доме для систем TN-S или TN-C-S используются следующие обозначения:

• L – фазный провод;
• N – нулевой элемент;
• PE – защитный проводник.

В старой розетке

Понятие старой розетки связано с отсутствием точки присоединения заземляющего проводника в керамической сердцевине. В этом случае нельзя обнаружить подпружиненные усики по бокам от гнезда подключения вилки. Также нет и отверстий вывода усов через пластиковую накладку розетки.

При оборудовании в доме заземляющего контура соответствующий провод обматывается и прячется в гнезде. К такому способу прибегают при подключении «неопасных» потребителей – люстры, телевизор.

Для исправления ситуации достаточно заменить сердцевину розетки с последовательным подключением фазного и нулевого провода, заземляющего кабеля к точке подпружиненного контакта.

Без провода “земли”

В случае отсутствия штатного заземляющего контура работы по заземлению розетки окажутся более сложными, и предполагают:

• установку заземлителя;
• прокладку соединительного провода.

При размещении заземлителя учитывают ряд условий:

1. Стальной элемент располагается в земле не ближе 1 м к поверхности (в зависимости от грунта).
2. В качестве заземлителя допускается использовать естественные проводники – арматура бетонных конструкций, оплетка кабелей.
3. Заземляющий провод должен быть в надежной оболочке сечением, не менее показателя для фазного провода. Исполнение оплетки – желто-зеленый цвет.

Прокладку кабеля следует доверить специалистам энергоснабжающей организации. Возможно, потребуется и замена проводки по всей квартире в случае ее изношенности. После проведения работ электрики проведут и замер в зоне возможного растекания тока по поверхности земли. Допустимое значение – не более 4 Ом.

Варианты подключения заземления

При прокладке провода в квартире делают это через специальную распределительную коробку с тремя парами контактов:

• для фазного провода;
• для нулевого проводника;
• для заземляющего провода.

Если к системе заземления подключают многоточечную розетку или выключатель, то обязательным условием является установка перемычек между центральными клеммами каждого из гнезд.

В общем виде алгоритм работ по заземлению розетки выглядит следующим образом:

1. Обнаружение пятижильного стояка и шины.
2. Определение фазного и нулевого провода.
3. Отключение электропитания.
4. Крепление фазного, нулевого и заземляющего провода.
5. Фиксация розетки в гнезде.

По завершению работ не лишним будет проведения тестирования каждой из точек подключения.

Опасные методы работы

В качестве заземления не следует прибегать к упрощенным способам этого вида защиты:

• использования провода зануления;
• заземления через трубы системы отопления.

В первом случае при исправной работе всех электроприборов нулевой проводник готов выполнить роль заземлителя.

Стоит вспомнить назначение устройства защитного отключения.

Зануление – система защиты, когда любая утечка тока преобразуется в короткое замыкание и обеспечивает срабатывание дифференциального «автомата» или УЗО.

При исправной конструкции владелец электроприбора в лучшем случае получит срабатывание защитного элемента вследствие короткого замыкания. Однако при любом повреждении провода зануления фазное напряжение (220 В) окажется на корпусе.

Во втором случае система трубопроводов будет работать до тех пор, пока в многоквартирном доме часть трубы в одной из квартир не будет заменена на пластиковые аналоги. Это из-за выпадания металлической части системы отопления подведенный ток подвергнет опасности, как вас, так и ближайших соседей.

Ни в коем случае нельзя использовать газовые трубы для организации защитной системы заземления. Поскольку электрический потенциал на поверхности способен привести к разрушительным последствиям.

Для обеспечения электробезопасности розетки в доме должны быть подключены к заземляющему контуру. При организации такой системы защиты следует избегать распространенных ошибок, а прокладку контура доверьте опытному электрику.

Полезное видео

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда ставит в тупик домовладельцев. Чтобы понять его важность для домашней системы электропроводки, важно знать кое-что о природе потока электроэнергии.

Что такое электрическое заземление?

Заземление предлагает наиболее эффективный и безопасный путь избыточного электричества от устройства к земле через электрическую панель. Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, эксплуатируемыми коммунальной компанией, иногда за много сотен миль от них. Именно этот поляризованный заряд фактически составляет поток электрического тока, и он достигает вашего дома через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда — это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, а белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока сложнее, чем можно передать большинством простых объяснений, но по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться к равновесию.Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какой-то сбой в пути, горячий ток может вместо этого протекать через другие материалы, такие как металлические или деревянные конструкции, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, из-за которой возникает большинство электрических пожаров и ударов. Короткое замыкание — это когда электричество выходит за пределы проводов, по которым оно должно протекать, другими словами, когда оно проходит по более короткому пути к земле.

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает в себя запасной план — систему заземляющих проводов, проложенных параллельно горячему и нейтральному проводу. Он обеспечивает альтернативный путь прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно протекает ток. Если, например, проводное соединение ослабнет или грызун прогрызет провод, система заземления направит паразитный ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Заземляющий путь обычно образован системой неизолированных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными проводящими проводами внутри кабеля. Оголенные медные заземляющие провода заканчиваются заземляющей шиной на главной сервисной панели, и эта заземляющая шина, в свою очередь, подключается к заземляющему стержню, глубоко вбитому в землю за пределами вашего дома. Эта система заземления обеспечивает путь с наименьшим сопротивлением, по которому электричество возвращается обратно к земле, если разрыв в системе электропроводки позволяет электричеству «просачиваться» из предпочтительной системы черных и белых проводов цепи.

В большинстве домашних систем электропроводки свидетельство системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе неизолированных медных заземляющих проводов внутри электрических цепей дома.

Не во всех домах есть эта тщательно продуманная и полная система заземления, образованная сетью неизолированных медных проводов.Хотя такая система заземления является стандартной в домах с автоматическими выключателями, которые соединены кабелем NM с оболочкой, старые системы проводки, установленные до 1965 года, могут быть заземлены через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже старые системы, установленные до 1940 года, могут вообще не иметь заземления. Так обстоит дело с проводкой с ручкой и трубкой, где нет никаких путей заземления. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к более старому поколению.Одним из признаков того, что ваша проводка устарела, является то, что в розетках есть два разъема, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие защитные устройства, которые помогут предотвратить катастрофу. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Автоматические выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткое замыкание и срабатывают или «взрывают», чтобы мгновенно остановить прохождение тока при возникновении проблем.В случае короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно распространенная практика заключается в том, что металлические водопроводные трубы в вашем доме также подключаются к заземляющей дорожке. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление обеспечивается заземляющим проводом, прикрепленным к металлической водопроводной трубе рядом с водонагревателем или там, где водопровод общего пользования входит в ваш дом.

Заземление прибора

Мало того, что ваша домашняя электропроводка имеет систему заземления для безопасности, но и многие съемные приборы и устройства тоже. Электроинструменты, пылесосы и многие другие устройства намного безопаснее, если у них есть третий контакт на вилке шнура, форма которого соответствует круглому отверстию заземления на розетке. Наличие этого третьего контакта указывает на то, что в приборе есть система заземления, и важно, чтобы они были подключены к заземленным розеткам.Известно, что некоторые люди отрезали заземляющий штырь на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющим гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки устройства.

Переходники

Большинство людей знакомы с адаптерами вилки, чем позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту от заземления. ТОЛЬКО , если провод или металлическая петля на адаптере правильно прикреплены к крепежному винту на выходной крышке, И , если этот винт крышки соединен с металлической коробкой. И , если этот металлический ящик правильно заземлен.Это ни в коем случае нельзя точно сказать, поэтому адаптеры с тремя на два слота следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять вилки с тремя контактами только в заземленные розетки с тремя гнездами.

Если заземленная розетка невозможна, как в старой проводке, некоторая защита обеспечивается путем установки розетки GFCI (прерыватель цепи замыкания на землю) в этом месте. GFCI обнаружит замыкания на землю и отключит питание до того, как утечка тока может вызвать проблемы.Однако важно отметить, что использование GFCI на самом деле не создает пути заземления; это просто делает незаземленную розетку более безопасной.

Конечно, не все приборы и съемные устройства имеют трехконтактную вилку с заземлением, и они по-прежнему безопасны в использовании, поскольку обычно имеют конструкцию с двойной изоляцией, которая сводит к минимуму риск коротких замыканий.

Как заземлить себя | 9 эффективных методов заземления

Обзор : это подробное руководство исследует научные аспекты и преимущества заземления и заземления, включая девять эффективных способов заземления.

______________

Вы идете босиком по пляжу.

Почувствуйте, как тепло солнца контактирует с вашей кожей. Слушайте ритм грохочущих волн. Почувствуйте запах океанского ветра, который пронизывает вас.

Теперь обратите внимание на свои ноги. Вы чувствуете покалывание в ступнях или ногах, когда по телу поднимается тепло?

Возможно, вы замечали подобное ощущение, когда ходили босиком по траве. В такие моменты вы заземлены. Это одна из причин, по которой многих людей тянет к океану.

Быть заземленным может означать две вещи:

1. Полностью присутствовать в вашем теле и / или
2. Чувство связи с землей.

Мы все пережили то, что нас заземлили. Мы чувствуем себя «как дома». Но это мимолетный опыт.

К счастью, существуют методы заземления, которые помогают нам укорениться в нашем теле. Методы заземления, описанные в этом руководстве, могут:

Таким образом, упражнения на заземление могут улучшить вашу общую работоспособность.

Но сначала давайте посмотрим, что происходит, когда вас не обвиняют.

13 признаков необоснованности

Вы не обоснованы, если вы:

• Легко отвлекаться
• Пространство
• Задумываться или размышлять
• Участвуйте в личной драме
• Испытывать беспокойство и постоянное беспокойство

Вы также лишены основания, если вы:

• Одержимый желанием материальных вещей
• Легко обмануть себя или других
• Одержимый своим личным изображением

Физические признаки отсутствия заземления включают:

• Воспаление
• Плохой сон
• Хроническая боль
• Усталость
• Плохое кровообращение

Незаземленность — всемирная эпидемия.Эта эпидемия настолько укоренилась, что мало кто из нас даже осознает проблему.

Отсутствие заземления — основная причина многих человеческих страданий.

Доказательства того, что заземление работает

Хотя основные преимущества методов заземления проистекают из самого опыта, наши умы часто заранее ищут доказательства.

Исследования заземления начали проводиться в последние 15 лет. Он все еще находится в зачаточном состоянии, но результаты многообещающие.

Заземление:

Все эти исследования обнадеживают, но вам не нужны внешние научные доказательства. Если вы примете образ мыслей ученого, вы можете позволить своему телу стать вашей лабораторией. Затем вы можете сами оценить результаты.

ЧАСТЬ I: Заземление в корпусе

Первая часть заземления — это укорениться в вашем физическом теле.

Заземление аналогично центрирующему . Центр обширен, включая ваше тело, а также ваш разум, сердце и дух.

Когда вы научитесь заземляться, вам будет легче найти свой Центр. Техники заземления предназначены для перераспределения энергии из головы или разума в тело. Это дает почти мгновенный успокаивающий эффект.

Большая часть нашего стресса и беспокойства возникает из-за разрыва связи с нашим телом. Чем больше вы укоренились в своем теле, тем меньше стресса и беспокойства вы испытываете.

Как заземлить себя: 5 способов заземления

Попробуйте прямо сейчас один из следующих способов заземления, чтобы увидеть эффекты.

Покройте свою корону

Я не совсем понимаю, почему это упражнение на заземление так эффективно, но оно почти всегда работает. Когда вы не заземлены, положите одну руку на макушку головы. Это оно. Если это поможет, закройте глаза, чтобы не отвлекаться.

Время : от 30 секунд до 1 минуты.

Почувствуй ноги

Я часто использую эту технику со своими клиентами, потому что она очень быстрая и эффективная. Сидя или стоя, сосредоточьте все свое внимание на ступнях.Обратите внимание на любые ощущения.

Время : от 30 секунд до 1 минуты.

Следуй своему дыханию

Закройте глаза и на вдохе проследите, как воздух входит в нос и попадает в легкие. На выдохе следите за тем, как воздух выходит из легких и выходит через нос или рот.

Этот метод заземления становится более эффективным с практикой. Ключ в том, чтобы наблюдать за дыханием, а не заставлять его умом. Позвольте вашему телу вести, а ваш ум будет следовать.

Время : от 1 минуты до 10 минут.

Стоять как дерево

Мы обсуждали эту мощную технику заземления в предыдущем руководстве по древней стоячей медитации.

Встаньте, поставив ступни параллельно друг другу на ширине плеч. Голова должна парить над телом, подбородок опущен, а спина прямая. Положите руки на бок или положите их на пупок.

Погрузите весь вес и напряжение вашего тела в ступни (не нарушая осанки), позволяя им погрузиться в землю.Чтобы поддержать этот процесс заземления, представьте, что корни вырастают из подошвы ваших ног и уходят глубоко в землю под вами.

Время : от 1 минуты до 10 минут.

Чтобы получить полное руководство о том, как исправить осанку и накапливать энергию в положении стоя, щелкните здесь.

Примите холодный душ

Этот метод заземления имеет много преимуществ для здоровья. Было показано, что воздействие холода повышает иммунитет, уменьшает жир и улучшает настроение (за счет активации дофамина).Если вы не привыкли принимать холодный душ, в конце горячего душа сделайте воду теплой / прохладной в течение 30 секунд.

В течение следующих трех недель сделайте воду немного прохладнее и оставайтесь под ней дольше. К концу трех недель ваше тело привыкнет к холоду. Это бодрящий и заземляющий опыт. Я рекомендую это, если у вас нет высокого кровяного давления.

Время : от 30 секунд до 5 минут.

ЧАСТЬ 2: Заземление на Землю

Категория упражнений по заземлению называется «заземление».«Когда я прочитал книгу« Заземление »(аудиокнига) несколько лет назад, я был очарован этой идеей.

Заземление означает соединение вашего физического тела (слоя кожи) с Землей. В каждой бытовой розетке есть заземляющий провод. (Это третий штырь; это полукруглое отверстие под двумя другими штырями).

В случае короткого замыкания заземляющий провод обеспечивает путь для поглощения электрического тока землей. Без заземляющего провода ваше тело, касающееся устройства (распределительной коробки, прибора, электроинструмента и т. Д.)) может завершить наземный путь. Это вызывает электрошок, если не поражение электрическим током.

С точки зрения заземления, в наших телах уже происходит короткое замыкание, что приводит к распространению физических, эмоциональных и психических расстройств. Подключение к Земле заземляет нас, перебалансируя нашу электрическую систему.

Польза заземления для здоровья

Теория состоит в том, что заземление позволяет переносить отрицательно заряженные электроны с поверхности Земли в тело. Эти электроны нейтрализуют положительно заряженные свободные радикалы, вызывающие хроническое воспаление.

Избыток свободных радикалов повреждает клеточные мембраны и ДНК, что приводит к раку и другим заболеваниям. Поскольку заземление снижает вязкость (толщину) крови и уменьшает воспаление, оно может поддерживать здоровье сердечно-сосудистой системы.

У большинства из нас сверхактивная симпатическая нервная система (чрезмерное эмоциональное напряжение). Предварительные исследования показывают, что заземление оказывает успокаивающее и уравновешивающее действие на нервную систему.

Биофизик Джеймс Ошман объясняет:

В тот момент, когда ваша нога касается Земли или вы подключаетесь к Земле через провод, ваша физиология меняется.Начинается немедленная нормализация. И включается противовоспалительный переключатель. Люди остаются воспаленными, потому что они никогда не связываются с Землей, источником свободных электронов, которые могут нейтрализовать свободные радикалы в организме, вызывающие болезни и разрушение клеток. Заземление — это самое простое и самое глубокое изменение образа жизни, которое может сделать каждый.

Все больше исследований показывают, что заземление помогает естественным образом исцелять людей от самых разных недугов.

Велосипедисты на Тур де Франс часто страдают от болезней, тендинита и плохого сна из-за сильнейшего физического и психического стресса, вызванного гонкой.

Американская команда экспериментировала с заземлением после ежедневных соревнований. Они сообщили о лучшем сне, меньшем количестве болезней, отсутствии тендинита и более быстром выздоровлении. По моему опыту, преимущества заземления выходят далеко за рамки лечения болезней.

Я считаю, что заземление имеет негласные умственные и эмоциональные преимущества, необходимые для психологического развития и максимальной производительности.

Биоэлектрическое тело

Люди — существа энергии. Электрические токи и связанные с ними магнитные поля заполняют и окружают человеческий организм.

Эти токи составляют сеть или систему интерактивных энергетических полей, которые управляют функционированием тела. В энергетической медицине это называется биополем человека.

источник

Эта тонкая энергия называется прана, в аюрведической медицине и ци в китайской медицине. Однако эти древние термины, вероятно, включают другие формы энергии помимо электромагнитных полей (например, звуковую энергию).

В этих древних индийских и китайских традициях понимается, что энергия жизненной силы течет через тело (выходя за его пределы).Блокировки и дисбаланс в потоке этой энергии приводят к болезни.

Современные формы энергетической терапии, такие как Рейки, работают по схожему принципу.

Электромагнитная Земля

Согласно китайской мысли, ци нашего тела происходит от Небесной ци и Земной ци.

Небесная ци относится к энергии солнца и космоса. Ци Земли образуется из естественной энергетической паутины Земли, ее магнитного поля и естественного тепла.

Оказывается, Земля также имеет энергетическую анатомию, совместимую с нашей.Энергетические центры, энергетические каналы, магнитные поля исходят от Земли.

Земля похожа на массивную батарею, восполняемую солнечным излучением, молнией и теплом от ее расплавленного ядра. Он заряжается каждую минуту от 5000 ударов молнии где-нибудь в мире.

Подключиться к Земле

В то время как некоторые ранние версии обуви были сделаны из папируса, большая часть обуви была сделана из воловьей, медвежьей, оленьей кожи, дерева и холста.

Войдите в индустриальную эпоху.Первые туфли на резиновой подошве появились в Англии в 1876 году. К началу Второй мировой войны обувь на синтетической подошве была обычным явлением. Мы, как народ, с тех пор не поправились.

Если вы вспомните из школьной физики, вещества, называемые проводниками , позволяют электричеству легко проходить через них. Другие вещества, называемые , изоляторы препятствуют прохождению электричества.

Если вы находитесь на улице во время грозы, лучше сесть в машину, потому что шины резиновые.Резина — изолятор; он защитит вас от ударов молнии в землю. Обувь на резиновой подошве нарушила нашу связь с Землей .

Эксперт в области здравоохранения Дэвид Вулф называет обычную обувь «самым опасным изобретением в мире».

Авторы Заземления объясняют:

Заземление естественным образом защищает хрупкие биоэлектрические цепи организма от статических электрических зарядов и помех. Что наиболее важно, это облегчает прием свободных электронов и стабилизирующие электрические сигналы и энергию Земли.Заземление устраняет электрическую нестабильность и дефицит электронов, о которых вы даже не подозревали. Он наполняет и заряжает ваше тело чем-то, о чем вы даже не подозревали … или что вам нужно.

С современной точки зрения ходьба босиком по земле может показаться примитивной. Однако с инстинктивной точки зрения мы должны путешествовать босиком.

Как заземлить себя: 4 упражнения на заземление

Упражнения по заземлению, позволяющие связать вас с Землей, очень просты: просто снимите обувь и носки и выйдите на улицу.

Стой на Земле: лучше всего подходят трава, камень, песок или грязь. Вы можете стоять на одном месте, ходить или лечь.

Как и в любой другой электрической цепи, для заземления требуется только одна точка контакта.

Одна нога на земле заземлит вас, но я обнаружил, что две ноги на земле обеспечивают более сильный заземляющий эффект.

Для исцеления исследователи движения «Заземление» рекомендуют оставаться босиком на Земле не менее 20 минут два раза в день.

Но даже если вы можете подключиться к Земле всего на 10 минут во время обеда, она вам пригодится.

• Избегайте опрыскивания травы пестицидами, так как они будут впитываться через ваши ступни.
• Будьте осторожны в местах, где может быть разбитое стекло или мусор.
• Не ходить босиком по асфальту.

Если вы не можете ходить босиком, я рекомендую надеть обувь для заземления.

Вот четыре метода заземления, которые помогут вам повторно подключиться к Земле:

Осознанная ходьба

Просто гуляйте и оставайтесь рядом со своим окружением.

Мой любимый способ заземления — ходить босиком по своей собственности и окрестным лесам. В зависимости от того, насколько активен мой ум, может пройти всего несколько минут, прежде чем я стану более умственно спокойным и сосредоточенным. Ходьба босиком дает дополнительное преимущество в виде массажа акупунктурных точек на ногах, как в рефлексотерапии.

Особый интерес представляет точка Почки-1 (K-1) или «пузырящаяся скважина» в центре стопы. Ходьба босиком помогает стимулировать эту точку. При ходьбе обязательно используйте всю ступню: пятку, подушечку пальцев, пальцы ног.

Время : от 10 до 20 минут.

Катиться как кошка

Вы когда-нибудь замечали, как по Земле катаются кошки и собаки?

Я часто задавался вопросом, знают ли они инстинктивно, как разрядить отрицательную энергию. Попробуйте испачкаться и кататься по Земле. Вы поймете, почему это делают кошки. Хорошее настроение .

Время : Сколько хотите.

Стоять как дерево

Мы рассмотрели эту технику заземления выше.

Эта стоячая медитация под названием Чжань Чжуан лучше всего работает на природе (на свежем воздухе) и даже лучше, когда выполняется босиком на Земле.

Китайцы даже делают туфли для тайцзи на хлопковой подошве (но я обнаружил, что они наполнены полиэстером, что противоречит цели).

Лучшая альтернатива — заземляющие башмаки.

Время : от 1 минуты до 10 минут.

Визуализация заземления

Почувствуйте землю под собой и сосредоточьтесь на себе.Теперь сосредоточьтесь на своем сердце.

Почувствуйте энергию жизни, исходящую из вашего сердца. А теперь представьте центр Земли. Это может быть ядро ​​магмы, круг света или что угодно, что придет в голову.

Затем визуализируйте изогнутый луч света или энергии, идущий от вашего сердца к ядру Земли. Дополнительный изогнутый энергетический луч проходит от ядра к вашему сердцу (завершая заостренный овал). Почувствуйте связь между вашим сердцем и ядром Земли.

Время : от 2 до 5 минут.

Заземление и заземление

Когда я впервые прочитал о заземлении, это было зимой. Я не был готов ходить по мерзлой земле, поэтому купил ряд продуктов для заземления.

В основе движения «Заземление» лежит новая отрасль производства продуктов, предназначенных для заземления вас путем подключения продукта к заземляющему проводу в вашем доме.

Вы можете приобрести:

Эти продукты, похоже, работают, но сообщенные положительные результаты могут быть эффектом плацебо.Честно говоря, я не знаю наверняка, но предварительные исследования показывают, что они действительно полезны для здоровья.

Я лично использую многие из этих продуктов. Например, у меня есть универсальный коврик для заземления под клавиатурой, с которой я сейчас печатаю.

Универсальный коврик для заземления на рабочем столе

Комплект чехла для матраса Elite с заземлением

Коврик для заземления

Заземляющие браслеты для запястья и тела

Минималистские башмаки и сандалии для заземления

Хотя обувь с заземлением не дает мне таких ощущений, как при ходьбе босиком, все же может ощущать эффект заземления.

Вы также можете заземлить себя дома без каких-либо продуктов. В помещении керамическая плитка и бетонный пол могут заземлить вас, если вы ходите босиком.

Ковролин, винил и паркет не подойдут. Но эффекты не такие мощные, как прямой контакт с самой Землей.

( Заявление об отказе от ответственности : партнерские ссылки выше.)

Действительно ли заземляющие устройства работают?

Если бы я попытался заземлить десять с лишним лет назад, уверен, я бы ничего не почувствовал.У меня была небольшая чувствительность к движениям и ощущениям в моем теле.

Однако после многих лет практики цигун я стал лучше осознавать свое тело. Когда я подключаю ноги к Земле, я могу наблюдать различные ощущения. Я также могу обнаружить легкую вибрацию, исходящую от земли, когда я в центре.

Несколько месяцев пользовался прокладками и простынями. За исключением заземляющих башмаков, я мог обнаружить очень незначительные эффекты от их использования. Конечно, это не означает, что заземляющие устройства не работают.

Если бы я еще не оптимизировал свой сон для шишковидной железы, возможно, я испытал бы на себе преимущества заземляющих листов, как сообщают многие другие.

17.04.19 Обновление: У меня был обширный обмен мнениями с Мартином Цукером, соавтором книги «Заземление». Он также предположил, что, вероятно, из-за моего текущего состояния здоровья я не чувствую последствий.

Кроме того, я живу в лесу, где вся электропроводка находится под землей и поблизости нет вышек сотовой связи.Мой интернет-модем отключен вечером, и в спальне нет электронных устройств.

Все это означает сверхнизкие уровни электромагнитных частот (ЭМП). Как следствие, в чем-то вроде заземляющих листов нет необходимости.

Но когда я работаю за компьютером, я использую универсальную заземляющую площадку под клавиатурой, а также медную заземляющую пластину, которую я построил для своих ног. Я считаю, что использование этих инструментов для заземления помогает мне оставаться спокойнее и сосредоточенным, когда я работаю.

Заземлите себя с помощью цифрового приложения?

Хорошо, то, что я собираюсь с вами сейчас поделиться, может звучать как научная фантастика.

Эрик Томпсон — основатель компании Subtle Energy Sciences.

Используя технологию квантового резонанса, Эрик разработал метод кодирования цифровых изображений и звуковых файлов с определенными энергетическими сигнатурами.

В результате получилось то, что он назвал цифровыми мандалами, в которых прекрасное цифровое искусство сочетается со слоями различных звуковых технологий, связанных с энергией.

Если вы открыты для изучения новых технологий, обратите внимание на Earth Pulse .

Эта цифровая медиапрограмма транслирует усиленную энергетическую сигнатуру резонанса Шумана через ваши электронные устройства.

По сути, вы можете использовать его, чтобы превратить устройства, производящие вредные ЭМП, во что-то, что защитит вас от вредных ЭМП — и заставит вас почувствовать себя более заземленным!

У меня всегда есть хотя бы одна из мандал Эрика, работающая на моем компьютере и других устройствах (обычно более одной).

Используйте код CEOSAGE30 для скидки 30%.

Так вот, если у вас нет чувствительности к энергии, вы можете сначала ничего не почувствовать. В таком случае Эрик предлагает различные способы усиления и оптимизации эффектов.

(отказ от ответственности: партнерская ссылка)

Максимально эффективные упражнения по заземлению

Если вы сознательно заземляете себя в своем теле (Часть I), а затем укореняетесь в Земле (Часть II), вы можете усилить эффекты заземления.

Чем больше времени вы проводите за компьютером или подключенным к своему смартфону, тем больше пользы вы получите от техники заземления и упражнений на заземление.

Некоторые люди считают, что нет достоверных доказательств того, что электромагнитные частоты (ЭМП) и волны излучения от электронных устройств, таких как мобильный телефон, вредны.

Однако доказательства продолжают расти.

В конце концов, вам нужно только больше укорениться в своем теле, чтобы положить конец спорам.Воздействие как ЭМП, так и / или излучения этих устройств становится заметным в вашем энергетическом теле.

Вопрос не в том, действуют ли на вас эти электромагнитные и радиационные волны; в какой степени вы их чувствуете.

Тем не менее, заземление себя в своем теле и ежедневное заземление могут быть важным выбором в образе жизни для тех, кто заинтересован в долгой и яркой жизни.

Изучение цигун или практика Метода Мастерства (если у вас мало времени) могут научить вас чувствовать и перемещать энергию в своем теле.

Резюме: как заземлить себя

Методы заземления предоставляют мощные методы повышения осведомленности о своем теле. Эти упражнения обладают разнообразной пользой для здоровья.

Заземление — это упражнение по заземлению, которое восстанавливает вашу связь с Землей. Исследования показывают, что заземление уменьшает воспаление, удаляя свободные радикалы.

Для творческих профессионалов техники заземления и упражнения по заземлению — это способы:

• Успокоение и очищение ума,
• Зарядка вашей энергии и
• Успокаивает эмоции.

Таким образом, упражнения на заземление помогут повысить общую умственную и физическую работоспособность. Ходить по Земле босиком — это успокаивающее и радостное занятие.

Эти техники заземления помогают пробудить ваши инстинкты и приблизить вас к самому себе.

Читать далее

7 мощных инструментов для медитации, которые помогут вам тренировать свой ум для более высокой производительности

Полный обзор 4 лучших очков, блокирующих синий свет

Детоксифицируйте свою шишковидную железу, увеличьте мощность мозга и увеличьте жизнеспособность с помощью этих 11 пищевых добавок и продуктов

Листы заземления: действительно ли они помогают улучшить ваш сон?

Что вы думаете?

Добавьте свои комментарии ниже.

Заземление — Peninsula Light Company

Первая линия защиты для защиты вашего оборудования и устройств и обеспечения их безопасной работы — это простой, часто забываемый и недорогой «заземляющий стержень». Этот скромный маленький металлический стержень является ключевым звеном в области электробезопасности и очень экономичным страховым полисом для защиты вашего электрического оборудования и приборов.

Согласно требованиям Национального электротехнического кодекса (NEC) бытовые электрические системы должны иметь заземленную систему, соединенную с землей через заземляющий стержень.Заземляющий стержень обычно расположен очень близко к вашей основной электрической панели обслуживания. Заземляющий стержень часто делают из меди или стали с медным покрытием, диаметром примерно ½ дюйма или больше и длиной 8–10 футов. Он должен быть электрически связан с вашей основной сервисной панелью, чтобы обеспечить надежное заземление.

Штат Вашингтон требует, чтобы максимальное сопротивление заземляющего стержня составляло 25 Ом или меньше. Если импеданс заземляющего стержня превышает 25 Ом, необходимо предпринять дополнительные меры для снижения импеданса.С 1990 г. общепринятой практикой является установка двух заземляющих стержней для обеспечения безопасности.

Для быстрой визуальной проверки заземляющего провода (часто называемого проводником заземляющего электрода), который ведет к заземляющему стержню, подойдите к электросчетчику. Большинство этих счетчиков устанавливаются на внешней стене дома как можно ближе к главной служебной панели внутри дома. Ближе к нижней части стены должен выходить провод, который является связующим звеном между служебным заземлением и заземляющим стержнем.Вы не должны видеть заземляющий стержень, так как он должен быть закопан, чтобы быть эффективным.

Мы часто видели, что заземляющие стержни установлены не полностью (от 12 до 18 дюймов или более все еще торчат из земли), стержни согнуты, провода отсоединены и установлены в очень каменистой и / или сухой почве и т. Д. Результирующее сопротивление в некоторых из этих случаев оно намного превышает 1000 Ом. Самое низкое возможное сопротивление — лучшее, и мы измерили некоторые из них всего 15 Ом.

К сожалению, мы не можем контролировать, насколько хорошо заземлена ваша электрическая панель.Если вы не обеспечите надлежащее заземление в соответствии с требованиями NEC, нет никакого способа уменьшить электрическое повреждение, которое может произойти за пределами вашей электрической панели. Если у вас есть опасения по поводу заземления вашего предприятия или дома, обратитесь к лицензированному подрядчику по электрике.

Среди различных ситуаций, которые могут возникнуть в вашей электрической системе, наиболее распространенными являются скачки высокого напряжения и повреждение или потеря одного из сервисных проводов.

• Скачки высокого напряжения (молнии или коммутационные скачки). Отсутствие надлежащего заземления электрической системы может привести к перемещению повышенных первичных напряжений в систему электропроводки помещения, что приведет к поражению электрическим током и / или возгоранию из-за выхода из строя 600-вольтной изоляции. на проводниках.

• Повреждение или потеря одного из рабочих проводов — Несоблюдение правил заземления электрической системы может привести к тому, что напряжение на землю во время нормальной работы повысит напряжение в проводке в помещении вдвое по сравнению с нормальным напряжением. Это может быть связано с емкостным реактивным сопротивлением в схеме, которое также может вызвать нагрузку на изоляцию 600 В на проводниках и привести к преждевременному выходу из строя электрического оборудования.

Другой важной проблемой, связанной с чувствительным электронным оборудованием, является правильная установка и работа устройств защиты от перенапряжения (SPD).Лучшее оборудование для защиты от перенапряжения гораздо менее эффективно без правильно установленной и обслуживаемой системы заземления. УЗИП работает, шунтируя повреждающие электрические скачки от вашей чувствительной электроники к земле, и для правильной работы им требуется наилучшее заземление.

Таким образом, вы обязаны иметь и поддерживать одобренную кодексом NEC систему заземления как часть вашей электрической системы.

Важность «заземления» электрических токов

Люди сделали несколько поистине замечательных открытий в области электричества, и одним чрезвычайно важным уроком стала важность заземления электрических токов.Электричество принесло людям бесчисленные преимущества, но по-прежнему остается одним из самых смертоносных элементов, доступных в нашей повседневной жизни. Если вы уже не заземлили свои электрические системы, вы сильно рискуете, не сделав этого.

В электрической цепи есть так называемый активный провод, по которому подается питание, и нейтральный провод, по которому ток идет обратно. Дополнительный «заземляющий провод» может быть присоединен к розеткам и другим электрическим устройствам, а также надежно подключен к заземлению в коробке выключателя.Этот заземляющий провод представляет собой дополнительный путь для безопасного возврата электрического тока в землю без опасности для кого-либо в случае короткого замыкания. Если короткое замыкание все же произошло, ток прошел бы через провод заземления, что привело бы к срабатыванию предохранителя или срабатыванию автоматического выключателя — результат гораздо более предпочтительный, чем смертельный удар, который мог бы произойти, если бы ток не был заземлен.

Важность заземления электричества

Вот 5 основных причин, почему заземление электрического тока так важно.

1. Защита от электрической перегрузки

Одной из наиболее важных причин заземления электрических токов является то, что оно защищает ваши приборы, ваш дом и всех в нем от скачков электричества. Если по какой-либо причине ударит молния или в вашем доме возникнет скачок напряжения, это вызовет опасно высокое электрическое напряжение в вашей системе. Если ваша электрическая система заземлена, все это избыточное электричество уйдет в землю, а не поджарит все, что подключено к вашей системе.

2. Помогает направлять электричество

Заземление вашей электрической системы означает, что вы упростите направление энергии прямо туда, где вам это нужно, позволяя электрическим токам безопасно и эффективно проходить через вашу электрическую систему.

3. Стабилизирует уровни напряжения

Заземленная электрическая система также облегчает распределение нужного количества энергии во всех нужных местах, что может сыграть огромную роль в обеспечении того, чтобы цепи не были перегружены и взорваны.Земля является общей точкой отсчета для многих источников напряжения в электрической системе.

4. Земля — ​​лучший проводник

Одна из причин, по которой заземление помогает обезопасить вас, заключается в том, что земля является таким отличным проводником и потому, что избыток электричества всегда будет идти по пути наименьшего сопротивления. Заземляя свою электрическую систему, вы даете ей куда-то войти, а не в себя — возможно, спасаете свою жизнь.

5. Предотвращает повреждение, травмы и смерть

Без должным образом заземленной электрической системы вы рискуете сжечь любые подключенные к вашей системе приборы, которые не подлежат ремонту.В худшем случае перегрузка питания может даже вызвать возгорание, что может привести не только к значительной потере имущества и данных, но и к физическим травмам.

Хотите несколько советов по электробезопасности для вашего дома?

Как работает заземление?

Понятно, что заземление электрических работ — это разумный ход, но как это работает?

В большинстве домов система электропроводки постоянно заземлена на металлический стержень, вбитый в землю, или металлическую трубу, идущую в дом из подземной системы водоснабжения.Медный проводник соединяет трубу или стержень с набором клемм для заземления на сервисной панели. В системах электропроводки, в которых используется электрический кабель, покрытый металлом, металл обычно служит заземляющим проводом между стенными розетками и сервисной панелью.

В системах электропроводки, в которых используется кабель в пластиковой оболочке, для заземления используется дополнительный провод. Поскольку электричество всегда ищет кратчайший путь к земле, при возникновении проблемы, когда нейтральный провод оборван или оборван, заземляющий провод обеспечивает прямой путь к земле.Благодаря этому прямому физическому соединению земля действует как путь наименьшего сопротивления, не позволяя человеку стать кратчайшим путем и получить серьезное поражение электрическим током.

Как узнать, заземлен ли ваш ток?

Обычно вы можете определить, заземлена ли ваша электрическая система, проверив розетки. Если они принимают вилки с тремя контактами, ваша система должна иметь три провода, один из которых является заземляющим.

Точно так же заземляемый прибор снабжен трехжильным шнуром и трехконтактной вилкой.Третий провод и контакт обеспечивают заземление между металлическим корпусом устройства и заземлением системы электропроводки.

Советы по безопасности

При работе с приборами убедитесь, что вы:

• Не прикасайтесь к прибору, если изоляция его шнура начала стираться в том месте, где он входит в металлический каркас. В этой ситуации контакт между металлическим проводом тока и металлической рамой может вызвать электричество во всем приборе, а прикосновение к прибору может вызвать скачок тока через вас.
• Осматривайте, обслуживайте и организуйте ремонт проводов в местах, где они входят в металлическую трубу, в прибор или в местах, где кабели, проложенные в стене, входят в электрическую коробку.

Лучшее, что вы можете сделать для создания безопасной электрической системы, — это обеспечить заземление всей системы и непрерывность цепи заземления.

Заземление вашей электрической системы — это умный и простой способ сделать ее намного безопаснее, а также защитить от вполне реальной возможности иметь дело с колебаниями в электроснабжении.Если вы хотите защитить все свои важные активы, будь то дома или в офисе, а также позаботиться о здоровье и безопасности всех, кто вас окружает, выясните, заземлена ли ваша электрическая система, а если нет, обратитесь в Платиновые электрики сегодня на платине 1800 (1800 752 846).

Если вы все еще не уверены в важности заземления электричества или просто не уверены на 100%, правильно ли заземлена электрическая система в вашем доме, попросите местного электрика провести проверку домашней или офисной проводки.Помните, что если вам нужно что-то изменить, не пытайтесь сделать это самостоятельно, всегда безопаснее, чтобы профессионалы проводили обновления за вас.

Если вы хотите получить дополнительные советы по безопасности дома или в офисе, обязательно посетите нашу страницу по безопасности или пройдите бесплатную консультацию на нашем веб-сайте.

Заземление и соединение электрических систем Справка

Используйте поиск, чтобы быстро найти ответы на вопросы — откройте окно поиска (ctrl + f), затем введите ключевое слово из вопроса, чтобы перейти к этим терминам в материале курса

Цель .

Целью данного курса является ознакомление инженеров с проблемами заземления и соединения электрических систем, связанных с глухозаземленными системами под напряжением 600 В. Этот курс может служить введением в заземление и подключение для инженеров, не имеющих или почти не имеющих опыта профессионального проектирования электрооборудования. В курсе также представлена ​​практическая, но не совсем известная информация о применении заземления и соединения, которая пригодится даже самому опытному профессионалу в области проектирования электрических систем.

Зачем тратить время на изучение заземления и подключения?

 Многие специалисты в области электротехники придерживаются популярного и ошибочного убеждения, что заземление металлического объекта (путем прямого подключения к земле)
поможет снять опасное напряжение, вызванное замыканием линии на землю.Заземление объекта никак не снимает опасное напряжение или снижает напряжение прикосновения или шагового напряжения, которые являются причиной нескольких смертей каждый год.

 Неправильное заземление и подключение — частая причина несчастных случаев, связанных с электрическим током.

 Эффективное заземление играет важную роль в правильной работе чувствительного электронного оборудования.

 «Более 80% всех отказов электронных систем, которые связаны с аномалиями питания, на самом деле являются результатом ошибок электропроводки или заземления или вызваны другими нагрузками на предприятии заказчика.”EPRI (Исследовательский институт электроэнергетики)

“ Из всех проблем с питанием и заземлением, влияющих на электронное оборудование, почти 90% вызваны электропитанием и условиями заземления внутри объекта, в котором используется оборудование… Что еще более важно, почти 75% Проблемы с качеством электроэнергии внутри объекта связаны с заземлением, что делает его единственным наиболее важным фактором с точки зрения оборудования, обеспечивающего надежную работу оборудования ». Уоррен Льюис, ECM Magazine

 Издание 2005 г. Национального электротехнического кодекса (NEC) включало полный пересмотр и переименование статьи 250 (ранее называвшейся «Заземление»), которая, по словам редакторов Справочника NEC, « одно из самых значительных изменений, произошедших в новейшей истории Кодекса ».

Основа и ресурсы.

Следующие ресурсы служат в качестве первичной основы информации, представленной в этом курсе
, и на них будут ссылаться в материалах курса:

 Статья 250 Национального электрического кодекса (NEC) — издание 2005 г.

 Стандарт IEEE 1100-1999 рекомендуется Практика питания и заземления чувствительного электронного оборудования

 Стандарт IEEE 142-1982 Заземление промышленных и коммерческих систем питания

 Общие сведения о тестировании сопротивления заземления AEMC (рабочая тетрадь, издание 6.0)

Для многих инженеров, подрядчиков и техников Национальный электротехнический кодекс и его статья 250 (Заземление и соединение) являются единственной основой при проектировании и установке системы заземления.

Перед тем, как начать курс, жизненно важно, чтобы мы рассмотрели цель и ограничения Национального электрического кодекса (NEC) — чтобы понять, как следует применять NEC.

Статья 90.1 Национального электротехнического кодекса устанавливает его цель и намеренные ограничения:

90.1 Цель

(A) Практическая защита — Целью настоящего Кодекса является практическая защита людей и имущества от опасностей, возникающих в результате использования электричества.

(B) Соответствие — этот Кодекс содержит положения, которые считаются необходимыми для обеспечения безопасности. Их соблюдение и надлежащее обслуживание приводят к установке, которая по существу не опасна, но не обязательно эффективна, удобна или адекватна для хорошего обслуживания или будущего расширения использования электричества.

(C) Намерение — Этот Кодекс не предназначен в качестве проектной спецификации или руководства по эксплуатации для неподготовленных людей!

Согласно NEC — Инженеры, проектирующие и определяющие заземление и подключение, не должны использовать Национальный электрический кодекс (NEC) в качестве поваренной книги.

NEC не заменяет понимание теории, лежащей в основе требований кодекса.

Чтобы понять заземление и связывание, важно знать значения слов, которые мы будем использовать. В статье 110 Национального электротехнического кодекса содержатся определения слов, которые мы будем использовать в этом курсе. Они перечислены в порядке важности, не обязательно в алфавитном порядке.

Приложение 1 Различные компоненты заземления и соединения.

Заземленный проводник. Система или проводник цепи, который намеренно заземлен. Его также обычно называют нейтральным проводником в заземленной звездообразной системе.

Заземляющий провод. Проводник, используемый для соединения оборудования или заземленной цепи системы электропроводки с заземляющим электродом или электродами.

Заземляющий провод, оборудование. Проводник, используемый для подключения нетоковедущих металлических частей оборудования, кабельных каналов и других кожухов к заземленному проводнику системы, проводнику заземляющего электрода или к тому и другому на сервисном оборудовании или в источнике отдельно созданной системы.Статья 250.118 NEC описывает различные типы заземляющих проводов оборудования. Правильный выбор заземляющих проводов оборудования приведен в 250.122 и таблице 250.122.

Электрод заземления. Устройство, обеспечивающее электрическое соединение с землей.

Провод заземляющего электрода. Проводник, используемый для подключения заземляющего электрода (ов) к заземляющему проводу оборудования, к заземленному проводу или к обоим при обслуживании, в каждом здании или сооружении, где питание подается от фидера (ов) или ответвительной цепи (ов). , или в источнике отдельно производной системы.

Склеивание (скрепленное). Постоянное соединение металлических частей для образования электропроводящего пути, обеспечивающего непрерывность электрической цепи и способность безопасно проводить любой ток, который может возникнуть.

Назначение соединения — установить эффективный путь для тока короткого замыкания, который, в свою очередь, облегчает работу устройства защиты от сверхтока. Это объясняется в статьях 250.4 (A) (3) и (4) и 250.4 (B) (3) и (4) Национального электротехнического кодекса. Конкретные требования к соединению содержатся в Части V Статьи 250 и в других разделах Кодекса, как указано в Статье 250 NEC.3.

Соединительная перемычка. Надежный проводник, обеспечивающий необходимую электрическую проводимость между металлическими частями, которые необходимо электрически соединить.

Заглушки концентрического и эксцентрического типа могут ухудшить электрическую проводимость между металлическими частями и фактически вызвать ненужное сопротивление в цепи заземления. Установка перемычки (перемычек) — это один из часто используемых методов между металлическими дорожками качения и металлическими частями для обеспечения электропроводности. Связывающие перемычки можно найти в сервисном оборудовании [NEC 250.92 (B)], подключение более 250 В (NEC 250.97) и расширительные фитинги в металлических дорожках качения (NEC 250.98). На рис. 2 показана разница между выбивками концентрического и эксцентрического типов. На Таблице 2 также показан один из методов установки соединительных перемычек при этих типах заглушек.

Приложение 2 Соединительные перемычки устанавливаются вокруг концентрических или эксцентрических выбивных участков.

Клеящая перемычка, оборудование. Соединение между двумя или более частями заземляющего провода оборудования.

Соединительная перемычка, основная. Соединение между заземленным проводом цепи и заземляющим проводом оборудования при обслуживании.

На рисунке 3 показана основная перемычка, используемая для обеспечения соединения между заземленным рабочим проводом и заземляющим проводом оборудования на рабочем месте. Связывающие перемычки могут быть расположены по всей электрической системе, но основная перемычка заземления находится только в служебных помещениях. Основные требования к перемычкам подключения приведены в NEC 250.28.

Приложение 3. Основная перемычка, устанавливаемая на сервисе, между заземленным проводником и заземляющим проводом оборудования.

Соединительная перемычка, System. Соединение между проводником заземленной цепи и проводом заземления оборудования в отдельно выделенной системе.

На рисунке 4. показана перемычка для соединения системы, используемая для обеспечения соединения между заземленным проводником и заземляющим проводом (проводами) оборудования трансформатора, используемого как отдельно производная система.

Приложение 4. Перемычка заземления системы, устанавливаемая рядом с источником отдельно выделенной системы между заземленным проводником системы и заземляющим проводом (ами) оборудования.

Перемычки соединения системы расположены рядом с источником отдельно производной системы. В производной системе используется соединительная перемычка, если производная система содержит заземленный провод. Подобно основной перемычке заземления на сервисном оборудовании, перемычка заземления системы обеспечивает необходимое соединение между заземляющими проводниками оборудования и заземленным проводником системы, чтобы создать эффективный путь для тока замыкания на землю. Требования к перемычкам для подключения системы находятся в NEC 250.30 (А) (1).

Заземлен. Подключен к земле или к какому-либо проводящему телу, которое служит вместо земли.

с эффективным заземлением. Преднамеренно подключено к земле через заземление или соединения с достаточно низким импедансом и достаточной допустимой нагрузкой по току для предотвращения повышения напряжения, которое может привести к чрезмерной опасности для подключенного оборудования или людей.

С глухим заземлением. Подключен к земле без установки резистора или устройства импеданса.

 Распространенное заблуждение состоит в том, что заземление и соединение — это одно и то же. Хотя они связаны, это не одно и то же. Цель этого курса — прояснить каждую тему.

 В Национальном электротехническом кодексе 2005 г. это признается и изменено название статьи 250 (которая раньше называлась «Заземление») на «Заземление и соединение», чтобы подчеркнуть, что заземление и соединение — это две отдельные концепции, но не исключающие друг друга, фактически, напрямую взаимосвязаны через требования статьи 250.

 Соединение — это соединение двух или более проводящих объектов друг с другом с помощью проводника, такого как провод.

 Заземление, также называемое «заземлением», представляет собой особую форму соединения, при которой один или несколько проводящих объектов соединяются с землей с помощью проводника, такого как провод или стержень.

 Правильное заземление объектов (проводников) в поле обычно включает как связи между объектами, так и особую связь с землей (землей).

Заземление для целей этого курса означает намеренное соединение с землей или другим проводящим телом относительно большой протяженности, которое служит вместо земли.Другое слово для обозначения заземления — «заземление». Если мы будем помнить об этом и использовать термин «заземление» всякий раз, когда мы используем термин «заземление», это поможет нам понять, что такое заземление (или заземление), а что нет.

Связывание — это соединение проводящих частей между собой с целью поддержания общего электрического потенциала и обеспечения электрического проводящего пути, который будет гарантировать непрерывность электрической цепи и способность безопасно проводить любой ток, который может возникнуть. IEEE Std. 1100–1999.

В соответствии со статьей 250.4 (A) Национального электротехнического кодекса, ниже приведены общие требования к заземлению и соединению заземленных систем. В системе с заземлением вторичные обмотки питающего трансформатора могут иметь конфигурацию «звезда» с заземленной общей ветвью или конфигурация «треугольник» с заземленным центральным отводом или заземленным углом.

Следующие общие требования определяют, какие заземления и соединения электрических систем необходимо выполнить. Для соответствия эксплуатационным требованиям этого раздела необходимо следовать предписывающим методам, содержащимся в Статье 250.

(1) Заземление электрической системы Заземленные электрические системы должны быть подключены к земле таким образом, чтобы ограничить напряжение, создаваемое молнией, скачками напряжения в сети или непреднамеренным контактом с линиями более высокого напряжения, и стабилизировать напряжение относительно земли во время нормальной работы. операция.

(2) Заземление электрического оборудования Нетоковедущие проводящие материалы, охватывающие электрические проводники или оборудование или составляющие часть такого оборудования, должны быть заземлены, чтобы ограничить напряжение относительно земли на этих материалах.

(3) Соединение электрического оборудования Нетоковедущие проводящие материалы, охватывающие электрические проводники или оборудование или составляющие часть такого оборудования, должны быть соединены вместе и с источником электропитания таким образом, чтобы установить эффективный ток замыкания на землю. дорожка.

(4) Соединение электропроводящих материалов и другого оборудования Электропроводящие материалы, которые могут оказаться под напряжением, должны быть
соединены вместе и с источником электропитания таким образом, чтобы создать эффективный путь тока замыкания на землю.

(5) Эффективный путь тока замыкания на землю Электрооборудование, проводка и другие электропроводящие материалы, которые могут оказаться под напряжением, должны быть установлены таким образом, чтобы создать постоянную цепь с низким сопротивлением, облегчающую работу устройства максимального тока или детектора заземления для системы с высокоомным заземлением. Он должен быть способен безопасно пропускать максимальный ток замыкания на землю, который может быть наложен на него из любой точки системы электропроводки, где может произойти замыкание на землю источника электропитания.Заземление не должно рассматриваться как эффективный путь тока замыкания на землю.

Давайте рассмотрим с предыдущей страницы общие требования, представленные в Национальном электротехническом кодексе для заземления и соединения, чтобы лучше понять, какие требования выполняются посредством заземления (заземления), а какие — посредством методов соединения.

 Требования (1) и (2) относятся к заземлению — они конкретно относятся к «заземлению».

 Требование (1) — заземление системы или преднамеренное соединение системного проводника в заземленной системе с землей.Заявленная цель этого намеренного подключения к земле состоит в том, чтобы ограничить напряжение, создаваемое молнией, скачками напряжения в сети или непреднамеренным контактом с линиями более высокого напряжения, и это стабилизирует напряжение относительно земли во время нормальной работы.

 Требование (2) выполняется путем присоединения нетоковедущих металлических предметов к заземляющему проводу оборудования, который присоединен к проводнику заземляющего электрода на служебном входе и на стороне нагрузки каждой отдельно выделенной системы.

 Требования (3), (4) и (5) являются связующими. Путем соединения всех металлических предметов, которые могут оказаться под напряжением в случае неисправности (и обеспечения заземляющего проводника оборудования, соединенного с этими элементами и с источником), обеспечивается эффективный путь заземления, облегчающий работу устройств защиты от перегрузки по току. Проще говоря, путь тока короткого замыкания должен иметь достаточно низкое сопротивление, чтобы пропускать ток короткого замыкания достаточно высокой величины, чтобы вызвать срабатывание защитного устройства на входе.Связывание также помогает обеспечить безопасность персонала, так что кто-то, прикоснувшись к двум частям оборудования одновременно, не получит шока, став путем выравнивания, если они окажутся под разными потенциалами. По той же причине, по которой соединение защищает людей, оно защищает оборудование, уменьшая ток по проводам питания и данных между частями оборудования с разными потенциалами.

Важно понимать разницу между соединением и заземлением. Имейте в виду, что земля (грунт) является плохим проводником, и на нее нельзя полагаться как на часть пути возврата тока замыкания на землю — это путь, предназначенный для устранения повреждения.Причина, по которой никогда нельзя полагаться на землю / почву как часть обратного пути от замыкания на землю, связана с ее высоким сопротивлением.

Сопротивление земли примерно в один миллиард раз больше, чем у меди (согласно стандарту IEEE 142, раздел 2.2.8), и обеспечивает возврат к источнику только нескольких ампер (1-10).

Стандарт 142 Института инженеров по электротехнике и электронике гласит: «Самая сложная система заземления, которую можно спроектировать, может оказаться неадекватной, если соединение системы с землей не является адекватным и имеет низкое сопротивление.Отсюда следует, что заземление является одной из наиболее важных частей всей системы заземления. Это также самая сложная часть для проектирования и получения … Для небольших подстанций и промышленных предприятий в целом должно быть получено сопротивление менее 5 Ом, если это практически возможно ».

Однако с практической точки зрения на заземляющий электрод, независимо от его сопротивления, нельзя полагаться на устранение замыкания на землю. Если оборудование эффективно заземлено и соединено, то должен быть предусмотрен путь с низким сопротивлением (не через заземляющий электрод к земле и через землю обратно к источнику), чтобы облегчить работу устройств максимального тока в цепи.В то время как минимальное практическое сопротивление заземляющего электрода желательно и будет лучше ограничивать потенциал рамы оборудования над землей, более важно обеспечить путь с низким сопротивлением для быстрого устранения повреждения в целях обеспечения безопасности. Чтобы получить наименьшее практическое сопротивление, цепь заземления оборудования должна быть подключена к заземленному проводу внутри вспомогательного оборудования.

Ни заземление (заземление), ни система заземляющих электродов не помогают устранять электрические неисправности. Именно соединение металлических предметов с заземляющим проводом оборудования обратно к источнику обеспечивает путь с достаточно низким импедансом, позволяющим срабатывать защитным устройствам от сверхтоков и устранять неисправности.Если путь замыкания на землю опирается на землю, то тока короткого замыкания (из-за высокого импеданса) будет недостаточно для срабатывания защитного устройства
.

Помните закон Ома, V = I x R? Рассмотрим следующий пример. Фазный провод на 120 В намеренно подключается непосредственно к земле (если оголенный провод под напряжением был подключен к заземляющему стержню в грязи), а заземляющий стержень имеет сопротивление 25 Ом к заземленному источнику питания (трансформатору). В этом сценарии будет получено чуть менее 5 Ампер (4.8А) тока замыкания на землю. Это преднамеренное соединение с землей не даст достаточного тока короткого замыкания для отключения даже автоматического выключателя на 20 А, поскольку автоматический выключатель на 20 А может непрерывно выдерживать 16 Ампер.

Тот же высокий импеданс земли, который ограничивает ток короткого замыкания до уровней, меньших, чем требуется для размыкания защитных устройств, создаст опасные скачки напряжения или напряжения прикосновения в непосредственной близости от заземляющего стержня, которые могут быть смертельными. Несколько человек умерли в последние годы именно из-за этого состояния — когда столбы уличного освещения были заземлены заземляющими стержнями, но не имели заземляющих проводов оборудования, которые могли бы служить эффективным путем обратного тока короткого замыкания к источнику питания.

Давайте рассмотрим факторы, которые влияют на сопротивление систем заземляющих электродов (давайте использовать стержни для обсуждения).

 Сопротивление электрода (разница всего в несколько миллиом между различными обычно используемыми материалами и размерами — IEEE Std 142-1982). Сопротивление электрода зависит от материала стержня и площади поверхности стержня. Площадь поверхности стержня зависит от диаметра стержня.

 От стержня к поверхности почвы (не имеет значения — обычно составляет лишь долю Ом — если стержень вбивается в уплотненную почву и не является рыхлым — IEEE Std 142-1982) Различия в размерах заземляющих стержней и материалах делают небольшая заметная разница в сопротивлении электрода (однако материал стержня играет роль в ожидаемом сроке службы стержня).

 Контактное сопротивление между стержнем и окружающей почвой. Если стержень вбивается в уплотненный грунт, тогда сопротивление между стержнем и окружающей почвой не является существенным фактором (это обсуждается более подробно в разделе, посвященном стержням с глубоким вбиванием).

 Сопротивление почвы, окружающей электрод (самый большой фактор). В правильно установленной системе заземляющих электродов сопротивление почвы является ключевым фактором, определяющим, каким будет сопротивление заземляющего электрода и на какую глубину необходимо ввести стержень, чтобы получить низкое сопротивление заземления.
Удельное сопротивление почв зависит от глубины от поверхности, типа концентрации растворимых химических веществ (минералов и растворенных солей) в почве, содержания влаги и температуры почвы. Другими словами, удельное сопротивление определяется электролитом в почве. Сопротивление заземляющего стержня 5/8 дюйма для типичных типов грунта из IEEE 142-1982 представлено ниже:

Вот несколько удивительных фактов:

Согласно этой таблице IEEE 142-1992, 10-дюймовый заземляющий стержень приводится в действие в двух из четырех категорий типов грунтов в среднем не обеспечивали сопротивления 25 Ом или менее! Это обычное дело во многих районах с песчаной почвой.

Присутствие поверхностных вод не обязательно указывает на низкое удельное сопротивление (IEEE Std 142-1982).

Недавний проект наглядно иллюстрирует истинность этого утверждения. Почва водомелиоративного сооружения всегда была влажной. Инженеры-электрики, исследующие проблемы с заземлением на месте, наивно полагали, что постоянное присутствие воды (из-за высокого уровня грунтовых вод) гарантирует низкое удельное сопротивление почвы и что отдельных стержней заземления или, возможно, параллельных стержней заземления будет достаточно для создания заземления с низким сопротивлением. (заземление).Однако все было наоборот. Дальнейшие исследования показали, что высокий уровень грунтовых вод был связан с подземным водным потоком. Буквально через это место протекала река, которая была частью гидрологии района. Почва была очень песчаной.

Со временем все растворимые минералы, которые существовали, были растворены и унесены медленно текущей водой, оставив песок и дистиллированную воду — оба отличные изоляторы!

Это открытие радикально изменило направленность исследования заземления площадки и соответствующих корректирующих действий, заставив инженеров задуматься о стратификации почвы.

Традиционные методы заземления, которым в течение последних сорока лет обучали производителей заземления и тестирования заземления, основаны на предполагаемом однородном состоянии почвы. Традиционные методы породили практические правила, которые стали приняты многими инженерами
как стандартные методы. Одна из таких практик заключалась в том, что как удвоение глубины заземляющего стержня, так и установка двух параллельных заземляющих стержней были одинаково эффективными методами для снижения сопротивления стержня (ов) относительно земли.Эти практические правила предполагали, что почва однородна — что почва остается того же типа и сопротивления при погружении на большую глубину. На практике на многих территориях имеется слоистая почва, а не однородная почва.

Как ответственные инженеры, мы должны помнить, что практика использования параллельных заземляющих стержней, иногда соединенных по схеме треугольника, которая была разработана с использованием методов, предполагающих однородность грунтовых условий, может быть не лучшей практикой для стратифицированных почвенных условий.

Мы рассмотрим это более подробно в следующем разделе.

Что может служить заземляющим электродом?

Помните — заземляющий электрод является средством выполнения двух из пяти требований к заземлению и соединению, перечисленных в Национальном электротехническом кодексе.

(1) Заземление электрической системы Заземленные электрические системы должны быть подключены к земле таким образом, чтобы ограничить напряжение, создаваемое молнией, скачками напряжения в сети или непреднамеренным контактом с линиями более высокого напряжения, и стабилизировать напряжение относительно земли во время Нормальная операция.

(2) Заземление электрического оборудования Нетоковедущие проводящие материалы, охватывающие электрические проводники или оборудование или составляющие часть такого оборудования, должны быть заземлены, чтобы ограничить напряжение относительно земли на этих материалах.

В соответствии с Национальным электротехническим кодексом в качестве заземляющих электродов можно использовать следующие электроды, и если их более одного, они должны быть соединены вместе:

 Металлическая подземная водопроводная труба (NEC 250.52 (A) (1))

 Металлический каркас конструкции (NEC 250.52 (A) (2))

 Заземляющий электрод в бетонном корпусе (также известный как заземление UFER) (NEC 250,52 (A) (3))

 Кольцо заземления (NEC 250,52 (A) (4))

 Заземляющий стержень (NEC 250.52 (A) (5))

 Заземляющие пластины (NEC 250.52 (A) (6))

В Национальных электротехнических правилах указаны конкретные требования к установке для каждого типа электрода.

Два или более заземляющих электрода, которые эффективно соединены вместе, должны рассматриваться как единая система заземляющих электродов.

Давайте рассмотрим различные места, где требуется заземление (имеется в виду преднамеренное соединение или подключение к системе заземления). Национальный электротехнический кодекс требует следующего:

Служебный вход — Статья 250.24 (A) NEC требует, чтобы в системе электропроводки помещения, снабжаемой заземленной службой переменного тока, был провод заземляющего электрода, соединенный с заземленным служебным проводом (также называемый нейтралью). дирижер). Статья 250.24 (A) (1) требует, чтобы соединение выполнялось в любой доступной точке от конца нагрузки на линии ответвления или боковой линии обслуживания до терминала или шины, к которым подключен заземленный провод (нейтраль), на стороне обслуживания, включительно. отключающие средства.Это переводится в одно из трех мест, как показано ниже:

Отдельно производные системы — Обратитесь к разделу VI для обсуждения отдельно производного заземления системы.

Металлические водопроводные и другие металлические трубопроводы, которые могут оказаться под напряжением — 250.104 (A) и (B) требует, чтобы металлическая система водяных трубопроводов была соединена с системой заземления в любом из следующих мест: кожух вспомогательного оборудования, заземленный провод на обслуживания, провод заземляющего электрода или заземляющих электродов.В то время как металлические водопроводные трубы должны быть соединены с землей, другие металлические трубопроводные системы должны быть соединены с землей (заземленными) только в том случае, если существует вероятность того, что они будут под напряжением — то есть там, где внутри оборудования имеются механические трубопроводы и электрические соединения (например, газовые приборы). .

Конструкционный металл — 250.104 (C) требует наличия открытого конструкционного металла, который соединен между собой для образования металлического каркаса здания и не заземлен намеренно и может оказаться под напряжением, должен быть соединен с землей либо в корпусе сервисного оборудования, либо в заземленном проводе в сервисе. , провод заземляющего электрода или к заземляющим электродам.

Если система переменного тока (AC) подключена к заземляющему электроду в здании или сооружении или на них, тот же электрод должен использоваться для заземления корпусов проводников и оборудования в этом здании или сооружении или на них. Если отдельные службы, фидеры или ответвления питают здание и должны быть подключены к заземляющему электроду (ам), следует использовать тот же заземляющий электрод (а). Это необходимо для того, чтобы все металлические объекты в конструкции имели одинаковый потенциал земли.

Какое требуется сопротивление земли? Разрешается?

Если вас спросят: «Сколько Ом сопротивления земли требуется Национальным электрическим кодексам (NEC) для заземления системы?» Что бы вы сказали? А) 25 Ом? Б) 10 Ом? В) 100 Ом? Или D) Вы бы сказали, что NEC не устанавливает минимальных требований?

Если бы вы ответили D), вы были бы правы! Как ни трудно в это поверить, в Национальных электротехнических правилах не указано минимальное сопротивление заземления для заземления системы.

Давайте посмотрим на статью 250-56 NEC

250.56 Сопротивление стержневых, трубных и пластинчатых электродов:

 Отдельный электрод, состоящий из стержня, трубы или пластины, не имеющий сопротивления заземления 25 Ом или менее, должен может быть дополнен одним дополнительным электродом любого из типов, указанных в пунктах от 250,52 (A) (2) до (A) (7). Если установлено несколько стержневых, трубчатых или пластинчатых электродов в соответствии с требованиями этого раздела, они не должны находиться на расстоянии менее 1,8 м (6 футов) друг от друга.

 FPN: Эффективность параллельного включения стержней длиннее 2.5 м (8 футов) увеличивается за счет расстояния более 1,8 м (6 футов).

Обратите внимание, что NEC говорит, где «Один электрод…». Также обратите внимание, что это не требует повторных испытаний и установки дополнительных стержней или стержней дополнительной длины до тех пор, пока не будет достигнуто сопротивление 25 Ом или меньше. Эта статья NEC позволяет подрядчику запускать две штанги, разнесенные на 6 футов друг от друга, не проводить наземных испытаний и прекращать работу!

Многие районы имеют слоистую (то есть слоистую) песчаную почву. Наиболее чистый песок — это кварц, диоксид кремния (SiO2).Диоксид кремния — это высококачественный электрический изолятор, который обычно используется в качестве барьерного материала при имплантации примесей или диффузии, для электрической изоляции полупроводниковых устройств, в качестве компонента металлооксидных полупроводниковых (МОП) транзисторов или в качестве межслойного диэлектрика при многоуровневой металлизации. структуры, такие как многочиповые модули
. Песок — хороший изолятор; это НЕ хороший заземляющий материал.

Чтобы выйти из слоистых песчаных почв, необходимо продвинуть заземляющие стержни глубже через слой песка (каким бы глубоким он ни был) в более проводящую почву.

Установка нескольких параллельных стержней в песчаный грунт не имеет большого значения, если требуется соединение с землей с низким сопротивлением — вы должны пройти под слоем песка.

Национальный электротехнический кодекс содержит две таблицы, в которых указаны размеры заземления и соединения.

 Таблица 250.66 Заземляющий провод для систем переменного тока

 Таблица 250.122 Минимальный размер заземляющих проводов оборудования для заземляющих каналов и оборудования.

Таблица 250.66 Провод заземляющего электрода для систем переменного тока

Примечания:
1.Если используются несколько наборов служебных вводных проводников, как это разрешено в 230.40, исключение № 2, эквивалентный размер самого большого служебного вводного проводника должен определяться по наибольшей сумме площадей соответствующих проводников каждого набора.
2. Если нет проводов для входа в сервисный центр, размер проводника заземляющего электрода должен определяться эквивалентным размером самого большого входного проводника, необходимого для обслуживаемой нагрузки.

Таблица 250.122 Минимальный размер заземляющих проводов оборудования для заземляющих дорожек и оборудования

Примечание:
Если необходимо, чтобы соответствовать требованиям 250.4 (A) (5) или (B) (4), заземляющий провод оборудования должен иметь сечение больше, чем указано в этой таблице.
* См. Ограничения на установку в 250.120.

Источником этих таблиц был отчет комитета IEEE «Руководство по безопасности при заземлении подстанций переменного тока». В отчете комитета обсуждалась обоснованность размеров заземляющих проводов, указанных в таблицах, исходя из типичной длины проводника 100 футов и падения напряжения на проводнике на основе этой длины 100 футов. [Руководство к Национальному электротехническому кодексу — Грегори Биералс — Институт проектирования электрооборудования].Для длин более 100 футов «минимальный размер», указанный в таблице, может оказаться недостаточным для устранения неисправности или проведения тока повреждения, которому она подвержена.

С практической точки зрения, проводники заземляющих электродов редко проектируются так, чтобы их длина превышала 100 футов, и на Таблицу 250.66 можно положиться почти без исключения.

Заземляющие проводники оборудования, с другой стороны, часто длиннее 100 футов, то есть всегда, когда длина ответвленной цепи или фидера заземляющего проводника оборудования, с которым они установлены, превышает 100 футов.В этих ситуациях минимальный провод заземления оборудования, указанный в таблице 250.122, не будет достаточным для пропускания и / или снятия ожидаемых токов повреждения.

Опытные инженеры-электротехники и специалисты по проектированию знакомы с необходимостью увеличения размеров проводников для длинных ответвлений цепи и проводов фидера для решения и уменьшения проблем с падением напряжения. В статье 250.122 (B) указывается, что заземляющий провод оборудования также должен быть увеличен.

250.122 (B) Увеличенный размер — Если размер незаземленных проводов увеличен, заземляющие проводники оборудования, если они установлены, должны быть увеличены в размере пропорционально круговой миловой площади незаземленных проводов.

Заземляющие провода оборудования на стороне нагрузки средств отключения обслуживания и устройств максимального тока подбираются в зависимости от размера устройств максимального тока фидера или ответвленной цепи перед ними.

Если незаземленные проводники цепи (токоведущие, линейные) увеличены в размере для компенсации падения напряжения или по любой другой причине, связанной с правильной работой схемы, заземляющие провода оборудования должны быть пропорционально увеличены.

Пример:

Однофазная 250-амперная нагрузка на 240 вольт питается от 300-амперного выключателя, расположенного в щитке на расстоянии 500 футов.«Нормальная» цепь (без увеличения размера для ограничения падения напряжения) будет состоять из медных проводников на 250 тыс. Куб. М с медным заземляющим проводом оборудования 4 AWG. Если количество проводников было увеличено до 350 тыс. Куб. М из соображений падения напряжения, каков минимальный размер заземляющего проводника оборудования с учетом требования пропорционального увеличения?

Решение

ШАГ 1.

Рассчитайте соотношение размеров проводов увеличенного сечения к проводам нормального сечения:

ШАГ 2.

Рассчитайте площадь поперечного сечения заземляющего проводника оборудования увеличенного размера, умножив размерное соотношение на площадь поперечного сечения заземляющего проводника оборудования стандартного размера, взятого из Таблицы 250.122 для защитного устройства на 250 А (необходимо использовать следующий больший или 300 А). В таблице 250.122 указано, что подходит медный провод номер 4 AWG. Согласно главе 9 таблицы 8 Национального электротехнического кодекса — Свойства проводника
(см. Стр. 21) заземляющий провод 4 AWG имеет поперечное сечение 41 740 круглых мил.

Соотношение размеров x круговых милов заземляющего проводника

1,4 x 41,740 круглых милов = 58 436 круглых милов

ШАГ 3.

Определите сечение заземляющего проводника нового оборудования.

Опять же, обращаясь к таблице 8 главы 9, мы обнаруживаем, что 58 436 круговых милов больше 3 AWG. Следующий больший размер — 66 360 круглых милов, который преобразуется в медный заземляющий провод для оборудования 2 AWG.

Для данного сценария нормальный заземляющий провод оборудования, указанный в Таблице 250.122 для цепи на 250 А будет медным заземляющим проводом № 4 AWG. В этом случае заземляющий провод оборудования необходимо увеличить до медного заземляющего проводника № 2 AWG, чтобы соответствовать требованиям статьи 250.122 (B) NEC. Целью этого требования по увеличению размера является обеспечение проводника, имеющего соответствующий размер, чтобы выдерживать и устранять ожидаемые токи короткого замыкания.

NEC Ch. 9 Таблица 8

Согласно требованиям Национального электрического кодекса (NEC) нейтраль и заземляющий провод оборудования должны быть подключены к главной сервисной панели и вторичной стороне отдельно выделенной системы (подробнее об этом ниже).NEC разрешает использовать только одну связь нейтрали с землей в каждой отдельно производной системе. Неправильное дополнительное соединение нейтрали с землей является относительно распространенной проблемой, которая не только создает опасность поражения электрическим током для обслуживающего персонала, но также может ухудшить характеристики электронного оборудования. Неправильное соединение нейтрали и заземления в розетках можно обнаружить с помощью тестера проводки и заземления, предназначенного для этой цели.

Вольтметр также можно использовать для определения наличия неправильных соединений в розетках.Измерение напряжения между нейтралью и землей на розетках может указывать на напряжение в диапазоне от милливольта до нескольких вольт при нормальных рабочих условиях и в зависимости от нагрузки, длины цепи и т. Д. Однако показание 0 В может указывать на наличие ближайшей нейтрали. — земляная связь. Чрезмерный ток заземления оборудования в распределительных панелях также указывает на возможность заземления нейтрали на стороне нагрузки. Визуальный осмотр нейтральной шины внутри щитков необходим, чтобы проверить расположение этих дополнительных и неправильных соединений.

Если в отдельно созданной системе существует более одной связи нейтраль-земля, это приводит к намеренному соединению (или соединению) проводов нейтрали и земли в двух местах. Это создает параллельное соединение, в котором ток нейтрали делится на часть, возвращающуюся на нейтраль, а оставшаяся часть возвращается к источнику через путь заземления оборудования в соответствии с законом Ома (ток будет делиться пропорционально по пути наименьшего сопротивления с напряжением падение по каждой параллельной траектории одинаково).На рисунке ниже представлены два варианта предотвращения протекания нежелательного тока в системе заземления (и соединения).

Отдельно производные системы — это системы, которые не имеют прямого соединения между выходными проводниками питания и входными проводниками питания. Это трансформаторы без прямого соединения между нейтралью первичной системы и вторичной нейтралью, только системы ИБП, которые включают в себя изолирующие трансформаторы, таким образом получая новый нейтральный системный проводник (примечание — все системы ИБП не являются отдельно производными системами), и комплекты двигателей-генераторов, которые подключаются к системе электропроводки здания через 4-полюсный автоматический переключатель являются отдельно производными системами, поскольку они имеют отдельную нейтраль, которая не имеет прямого соединения с нейтралью электросети (из-за 4-го полюса безобрывного переключателя).Двигатель — генераторные установки, в которых применяются 3-полюсные системы переключения, имеют прямое соединение с нейтралью энергосистемы общего пользования, не являются отдельно производными системами и не могут иметь заземления нейтрали на двигателе-генераторе. [IEEE Std 1100-1999]

Есть много дискуссий об отдельных или специальных основаниях, связанных с чувствительным электронным оборудованием. Статья 250.96 (B) Национального электротехнического кодекса разрешает изолировать электронное оборудование от кабельного канала таким же образом, как шнур и подключенное к вилке оборудование изолируются от кабельного канала.

250,96 (B) Изолированные цепи заземления. Там, где это требуется для снижения электрического шума (электромагнитных помех) в цепи заземления, корпус оборудования, питаемый от ответвленной цепи, должен быть разрешен для изоляции от кабельного канала, содержащего цепи, питающие только это оборудование, с помощью одного или нескольких перечисленных неметаллических фитингов кабельного канала, расположенных в точку крепления кабельного канала к корпусу оборудования. Металлический кабельный канал должен соответствовать положениям данной статьи и должен быть дополнен внутренним изолированным заземляющим проводом оборудования, установленным в соответствии с 250.146 (D), чтобы заземлить корпус оборудования.

FPN (ПРИМЕЧАНИЕ ДЛЯ ПЕЧАТИ): Использование изолированного заземляющего провода оборудования не отменяет требования по заземлению системы кабельных каналов.

Ключом к этому методу заземления электронного оборудования является постоянное обеспечение того, чтобы изолированный заземляющий провод, независимо от того, где он заканчивается в системе распределения, был подключен таким образом, чтобы создать эффективный путь для тока замыкания на землю (через соединение), как требуется NEC 250.4 (А) (5).

Хотя использование изолированных заземляющих проводов оборудования может быть полезным для снижения электромагнитных помех, очень важно, чтобы требование изолированного заземления НЕ приводило к изолированному, изолированному или иным образом не подключенному к заземлению заземлению заземляющей системе электродов здания. Такой изолированный стержень заземления (соединение с землей) нарушил бы NEC 250.50.

250,50 Система заземляющих электродов Все заземляющие электроды, как описано в пунктах 250.52 (A) (1) — (A) (6), которые имеются в каждом обслуживаемом здании или сооружении, должны быть соединены вместе, чтобы сформировать систему заземляющих электродов.

Причина, по которой изолированный заземляющий стержень (то есть тот, который не соединен с другими заземленными или заземленными электродами) запрещен, и что NEC требует, чтобы отдельные заземляющие электроды были соединены вместе, заключается в уменьшении разницы потенциалов между ними из-за молния или случайный контакт с линиями электропередач. Системы молниезащиты, связи, радио и телевидения, а также заземления систем кабельного телевидения ВСЕ должны быть соединены вместе, чтобы минимизировать потенциальные различия между системами.Отсутствие соединения (или соединения) всех компонентов заземления может привести к серьезному поражению электрическим током и пожару.

Например, для установки кабельного телевидения, показанной на Рисунке 250.39, предположим, что ток индуцируется в линии электропередачи импульсным перенапряжением или ближайшим ударом молнии, так что мгновенный ток силой 1000 ампер возникает по линии электропередачи к источнику питания. линия земли. Такая сила тока не является чем-то необычным при таких обстоятельствах — она ​​может быть и часто бывает значительно выше.Также предположим, что заземление питания имеет сопротивление 10 Ом, что в большинстве случаев является очень низким значением (одиночный стержень заземления в среднем грунте имеет сопротивление относительно земли около 40 Ом).

Приложение 250.39 Установка кабельного телевидения, не соответствующая Кодексу, демонстрирующая, почему необходимо соединение между различными системами. Согласно закону Ома, ток через оборудование, подключенное к электрической системе, будет на мгновение увеличиваться до потенциала 10 000 вольт (1000 вольт). амперы × 10 Ом).Этот потенциал в 10000 вольт будет существовать между системой CATV и электрической системой
, а также между заземленным проводником в кабеле CATV и заземленными поверхностями в стенах дома, такими как водопроводные трубы (которые подключены к заземлению). по которому проходит кабель. Этот потенциал также может появиться у человека, держащего одной рукой кабель кабельного телевидения, а другой рукой — металлическую поверхность, подключенную к заземлению (например, радиатор или холодильник).

Фактическое напряжение, вероятно, будет во много раз больше рассчитанного 10 000 вольт, поскольку для сопротивления заземления и тока были приняты чрезвычайно низкие (ниже нормального) значения.Однако большинство систем изоляции не рассчитано выдерживать даже 10 000 вольт. Даже если система изоляции выдержит скачок напряжения в 10 000 вольт, она может быть повреждена, и выход из строя системы изоляции приведет к искрообразованию.

Такая же ситуация могла бы существовать, если бы скачок тока был на кабеле CATV или телефонной линии. Единственная разница будет заключаться в напряжении, которое будет зависеть от индивидуального сопротивления заземляющих электродов относительно земли.

Решение состоит в том, чтобы соединить две системы заземляющих электродов вместе или соединить оболочку кабеля CATV с заземлением питания, что в точности и требуется Кодексом.Когда одна система поднимается выше потенциала земли, вторая система достигает того же потенциала, и между двумя системами заземления отсутствует напряжение.

Exhibit 250.40 Установка кабельного телевидения, соответствующая требованиям 250.94.

Ниже приведены примеры реальных случаев, когда отдельные заземления или предметы, которые должны быть заземлены (заземлены), были изолированы друг от друга (не соединены вместе):

 Женщина заметила «покалывание» электричеством, когда принимала душ. Расследование показало, что между сливом для душа и ручками для душа присутствовало электрическое напряжение.Тот факт, что женщина была босиком с мокрыми руками (а люди часто бывают в душе!), Способствовал тому, что она чувствовала разницу в напряжении. Причиной проблемы были паразитные напряжения, создаваемые воздушной распределительной линией. Разница в напряжении была между колодцем и септической системой. Решением было скрепить дренажную и водопроводную трубы вместе.

 Владелец бизнеса жаловался на постоянные сбои компьютерного модема и компьютера. Коммунальная компания обнаружила, что сбои произошли по совпадению с перебоями в электроснабжении (замыканием на землю) на одном из основных фидеров, обслуживающих объект.Проведенное расследование показало, что телефонная, водопроводная и силовая площадки были электрически изолированы (не соединены друг с другом). Правильное соединение (соединение) систем устранило дальнейшие проблемы с этим клиентом.

[Примеры приведены из статьи «Заземление энергосистем: практическая точка зрения», номер статьи PCIC-2002-xx Джон П. Нельсон, член IEEE]

Термин «заземление Ufer» назван в честь консультанта, работающего в США. Армия во время Второй мировой войны. Техника Mr.Придуманный Уфер был необходим, потому что на участке, нуждающемся в заземлении, не было грунтовых вод и мало осадков. Пустыня представляла собой серию хранилищ бомб в районе Флагстаффа, штат Аризона.

Принцип Уфер земли прост. Его очень эффективно и недорого устанавливать при новом строительстве. Земля Уфер использует агораскопические свойства бетона. Бетон быстро впитывает влагу и очень медленно теряет влагу. Минеральные свойства бетона (известь и другие) и присущий им pH означает, что бетон имеет запас ионов для проведения тока.Почва вокруг бетона становится «легированной» бетоном. В результате pH почвы повышается и понижается, что обычно составляет 1000 Ом · метр в почвенных условиях (трудно получить хорошую почву). Присутствующая влага (бетон очень медленно отдает влагу) в сочетании с «легированной» почвой являются хорошим проводником для электрической энергии или тока молнии.

Эффект почти такой же, как и при химической обработке почвы вокруг электрода. Авторы статьи IEEE 1969 г. пришли к выводу о следующих обширных испытаниях такой электродной системы: «.. . Сети из арматурных стержней… бетонных оснований обеспечивают приемлемо низкое сопротивление заземления с возможностью защиты от коротких замыканий и импульсных токов, подходящих для всех типов заземления конструкций и цепей. . . . Не последним преимуществом системы арматуры является ее доступность и низкая стоимость ». [Fagan & Lee, «Использование бетонных арматурных стержней в качестве заземляющих электродов», Конференция по нефтяной и химической промышленности 1969 г.]

Методы Ufer используются при строительстве нижних колонтитулов, бетонных полов, радио- и телебашен, анкеров для опорных тросов, освещения столбы и др.Медная проволока не работает как «уферское» заземление из-за pH-фактора бетона (обычно + 7pH). Использование стальной арматуры в качестве «уферского» грунта работает хорошо, и бетон не трескается и не отслаивается, как это было с медью. Использование медной проволоки, привязанной к стержням арматуры, находящимся вне бетона, не вызывает ни одной из этих проблем.

Минимальный размер арматуры, необходимый для предотвращения проблем с бетоном, зависит от:

1. Тип бетона, его содержание, плотность, удельное сопротивление, коэффициент pH и т. Д.

2. Площадь поверхности бетона, контактирующей с почвой.

3. Удельное сопротивление почвы и содержание грунтовых вод.

4. Размер и длина арматурного стержня, проволоки или пластины.

5. Величина тока удара молнии.

На следующей диаграмме показана проводимость тока молнии на фут арматурного стержня (арматурного стержня). Учитывается только внешний арматурный стержень. Арматурный стержень в центре нижнего колонтитула или фундамента не учитывается в этом расчете. В нижнем колонтитуле траншеи можно учитывать только арматуру по бокам и внизу нижнего колонтитула.

Г-н Уфер не знал, что он нашел, пока не экспериментировал с проволокой различной длины в бетоне. Сегодняшний информированный инженер извлекает выгоду из открытия г-на Уфера и привяжет стержни стальной арматуры в здании или другом фундаменте к электрическому заземлению здания. При присоединении к электрическому заземлению, строительной стали и т. Д. Армированный пол и фундамент здания становятся частью системы заземления здания. Результатом является значительно улучшенная система заземления с очень низким общим сопротивлением относительно земли.

Если бы одного заземления Ufer было достаточно, производители заземляющих стержней прекратили бы свою деятельность. Но одной только земли Уфер этого недостаточно. Немногие здания, даже те, которые строятся сегодня, построены с учетом преимуществ земли Уфер. Часто можно увидеть использование «заземления Ufer» на военных объектах, компьютерных залах и других сооружениях с очень специфическими характеристиками заземления. Это не распространено на большинстве промышленных предприятий, офисных зданий и жилых домов. Сегодня более распространенным является заземление в соответствии с минимальными национальными и местными электротехническими нормами.Это будет включать в себя один или несколько приводных заземляющих стержней, подключенных (соединенных) к нейтральному проводу электрического служебного входа.

В 2005 году NEC был пересмотрен, чтобы четко требовать включения UFER или электрода в бетонном корпусе (теперь 250,52 (A) (3)) в систему заземляющих электродов для зданий или сооружений, имеющих бетонное основание или фундамент без площадь поверхности менее 20 футов в непосредственном контакте с землей. Это требование применяется ко всем зданиям и сооружениям с фундаментом и / или опорой размером 20 футов или более или более 1/2 дюйма.или армирующая сталь с большей электропроводностью, или 20 футов или более из чистой меди не менее 4 AWG.

Заземляющие стержни бывают разных видов, но чаще всего в заземлении электрических сетей используются заземляющие стержни из оцинкованной стали. Пожалуйста, помните, что лучший день для заземляющего стержня (удельное сопротивление) — это день его установки. Коррозия, остекление и т. Д. — все это факторы, снижающие эффективность заземляющих стержней.

Заземляющие стержни обычно делятся на один из следующих размеров; 1/2 дюйма, 5/8 дюйма, 3/4 дюйма и 1 дюйм.Они бывают из стали с покрытием из нержавеющей, оцинкованной или медной стали и могут быть из твердой нержавеющей стали или из мягкой (без плакировки) стали. Их можно приобрести в безрезьбовых или резьбовых частях различной длины. Наиболее распространенная длина — 8 футов и 10 футов. Некоторые из них будут иметь заостренный конец, другие будут иметь резьбу и могут быть соединены вместе для образования более длинных стержней при движении.

Эффективность заземляющего стержня диаметром 1 дюйм над стержнем заземления 1/2 дюйма минимальна при снятии показаний сопротивления. Штанги большего размера выбираются для более сложных почвенных условий.Глиняные или каменистые условия часто требуют использования силовых приводов, похожих на ударные, используемые механиками при работе с вашим автомобилем. Обычно они бывают электрическими или пневматическими. Силовые приводы при использовании с тяжелыми заземляющими стержнями диаметром 1 дюйм будут работать на большинстве почв.

Пруток с медным покрытием диаметром 1 дюйм по сравнению с прутком с медным покрытием 1/2 дюйма в тех же почвенных условиях дает улучшение производительности примерно на 23%. Площадь поверхности стержня 1/2 дюйма составляет 1,57 по сравнению с площадью поверхности стержня 1 дюйм при 3,14 (3,14 x.5 = 1,57 и 3,14 х 1 = 3,14). Таким образом, удвоение площади поверхности дает улучшение производительности примерно на 23%.

Покрытие заземляющих стержней предназначено для защиты стали от ржавчины. Большинство думает, что оболочка (медь на стальном стержне) предназначена для увеличения проводимости стержня. Это действительно способствует проводимости, но основная цель покрытия — предохранить стержень от ржавчины.

Не все плакированные заземляющие стержни одинаковы, и важно, чтобы плакированный стержень имел достаточно толстую оболочку.Высококачественные промышленные заземляющие стержни из стали, плакированной медью, могут стоить немного дороже, но они оправдывают небольшие дополнительные затраты.

Когда заземляющий стержень вбивается в каменистую почву, он может поцарапать покрытие, и стержень заржавеет. В сухом виде ржавчина не проводит электричество, это хороший изолятор. Когда он влажный, он все еще не такой проводящий, как медь на стержне. Можно проверить pH почвы, и это должно определить тип используемого стержня. В почвенных условиях с высоким pH следует использовать только высококачественные плакированные стержни.Если почва очень кислая, лучше всего подойдут нержавеющие стержни. Один из самых популярных стержней заземления — стержень заземления из оцинкованной (горячеоцинкованной) стали.

Этот стержень используется с медными и алюминиевыми проводниками для формирования заземления служебного входа в большинстве зданий и жилых домов. Это плохой выбор для определения удельного сопротивления грунта с течением времени. Стыки между заземляющим стержнем и проводом выполняются выше или ниже поверхности земли и в большинстве случаев подвержены постоянной влажности. В лучших условиях соединение двух разнородных материалов со временем приведет к коррозии и увеличению сопротивления.

При соединении разнородных материалов происходит электролиз. Если алюминий используется с медью, которая не покрыта оловом, алюминий будет разъедать медь, оставляя меньшую площадь поверхности для контакта, и соединение может расшататься и даже вызвать искрение. Любой резкий удар или удар могут привести к разрыву соединения. При установке в грунт не рекомендуется использовать луженую проволоку. Олово, свинец, цинк и алюминий более анодны, чем медь, и они пожертвуют (исчезнут) в почве.При подключении над поверхностью почвы в распределительном щите допускается использование луженой проволоки.

Имейте в виду, что статья 250.64 Национального электротехнического кодекса указывает, что алюминиевые заземляющие проводники с алюминиевым или медным покрытием не должны контактировать с почвой или бетоном и должны иметь концевые заделки не менее чем на 18 дюймов выше готовой конструкции при использовании на открытом воздухе.

Другой способ лечения коррозии стыков — это использование герметика для швов для предотвращения образования мостиков влаги между металлами.Наиболее популярными соединениями являются частицы меди или графита, погруженные в консистентную смазку. Использование аналогичного материала — лучшее решение, поскольку даже стыковые смеси могут потерять свою эффективность, если их не поддерживать в надлежащем состоянии, но их использование предпочтительнее, чем сухое соединение. Соединения работают путем погружения частиц в металлы, чтобы сформировать чистый стык с низким сопротивлением, лишенным воздуха, когда они находятся под давлением. Это давление обеспечивается за счет затягивания зажима на проводе и стержне.

Проблема разнородных материалов не встречается в стальных стержнях, плакированных медью.Из всех вариантов по разумной цене лучшим выбором будет стальной пруток, плакированный медью с медным проводником. Если бы деньги не были целью, золотой проводник и заземляющий стержень были бы идеальными, но вряд ли экономически практичными.

Ведомый стержень намного лучше по сравнению со стержнем с обратным наполнением. Плотность ненарушенного грунта намного выше, чем даже уплотненного грунта. Связь грунта со стержнем — ключ к производительности удилища.

Одним из интересных аспектов проводников заземляющих электродов является их необходимость в физической защите.Если для защиты проводника заземляющего электрода используется стальной кабелепровод или рукав, то на каждом конце рукава должны быть предусмотрены некоторые средства, чтобы сделать его непрерывным электрически с проводником. Этого можно достичь, установив перемычку на каждом конце гильзы и подключив ее к гильзе, оборудованию и заземляющему электроду на каждом конце. Причина, по которой этот метод важен, заключается в том, что в условиях сильного повреждения стальная трубная муфта создает дроссельный эффект (индуктивность муфты создает магнитное поле, которое препятствует изменениям тока), а полное сопротивление системы заземления резко возрастает.Из-за этого — по возможности лучше использовать неметаллическое покрытие соответствующего номинала (таблица 80, где возможны повреждения) для обеспечения физической защиты.

Установить заземляющие стержни несложно, но необходимо соблюдать соответствующие процедуры, а полученные стержни должны быть проверены на работоспособность.

Установка заземляющих стержней глубиной более 10 футов представляет несколько проблем. Могут использоваться секционные стержни (обычно длиной 10-12 футов), соединенные вместе для достижения желаемой глубины.Муфта имеет больший диаметр, чем стержень, и поэтому образует отверстие больше, чем сам стержень. Это создает пустоту муфты, ограничивающую контакт почвы с поверхностью штанги дополнительных секций. Только первая секция будет поддерживать полный контакт стержня с почвой.

Ручное забивание штанг с помощью кувалд, трубных инструментов и других средств не может обеспечить достаточное усилие для проникновения в твердые почвы. Для стержней с глубоким забиванием необходимы механические или механические приводы.

Материал штанги и конструкция муфты должны выдерживать силу, необходимую для прохождения через твердый грунт.

Из-за чрезмерных усилий, необходимых для привода более длинных штанг, муфты винтового типа механически выходят из строя. Резьба обрывается, что приводит к ухудшению контакта стержня со стержнем. Коническая шлицевая / компрессионная муфта зарекомендовала себя как самая надежная муфта.

Чтобы поддерживать полный контакт стержня с почвой, суспензионная смесь бентонита натрия (встречающейся в природе глины) может быть введена в полость муфты при установке стержней. Это обеспечивает токопроводящий материал между поверхностью стержня и почвой по глубине стержня.Для обычного 60-футового заземляющего стержня требуется от 2 до 5 галлонов бентонита.

Недостатком более длинных и глубоких штанг является то, что соединенные штанги могут изгибаться при столкновении с более плотной почвой. В одном из проектов подрядчику требовалось соединить и установить заземляющий стержень длиной 100 футов для достижения сопротивления 5 Ом в слоистых песчаных почвах. Когда подрядчик соединил и проехал пятую 10-ю секцию штанги, было замечено, что «заостренный конец» заземляющей штанги проходил под автомобилем на ближайшей стоянке.[Глубокое заземление по сравнению с заземлением на мелководье, Computer Power Corporation, Мартин Д. Конрой и Пол Г. Ричард — http://www.cpccorp.com/deep.htm]

Эффективность заземляющих стержней снижается из-за состояния почвы , токи молнии, физические повреждения, коррозия и т. д. и должны регулярно проверяться на сопротивление. То, что в прошлом году земля была хорошей, не означает, что это хорошо сегодня.

Проверили бы его методом испытания на падение потенциала или методом зажима при условии, что установка подходит для измерения сопротивления заземления с использованием метода зажима (см. Следующий раздел для обсуждения инструментов и методов тестирования).

Измерение сопротивления заземления может выполняться только с помощью специально разработанного оборудования. В большинстве приборов используется принцип падения потенциала переменного тока, циркулирующего между вспомогательным электродом и заземляющим электродом при тестировании. Показание выражено в омах и представляет собой сопротивление заземляющего электрода к окружающей земле. Некоторые производители испытательного оборудования недавно представили тестеры сопротивления заземления, которые также будут обсуждаться.

Принцип измерения сопротивления заземления (падение потенциала — трехточечное измерение)

Разность потенциалов между стержнями X и Y измеряется вольтметром, а ток между стержнями X и Z измеряется амперметром (см. Рисунок 13). )

По закону Ома E = IR или R + E / I, тогда мы можем получить сопротивление заземляющего стержня R. Если E = 20 В и I = 1 A, то:

R = E / I = 20/1 = 20

Нет необходимости проводить все измерения при использовании тестера заземления.Тестер заземления будет измерять непосредственно, генерируя собственный ток и отображая сопротивление заземляющего электрода.

Положение вспомогательных электродов при измерениях

Целью точного измерения сопротивления заземления является размещение вспомогательного токового электрода Z на достаточном удалении от тестируемого заземляющего электрода, чтобы вспомогательный потенциальный электрод Y находился за пределами эффективного площадь сопротивления как заземляющего электрода, так и вспомогательного токового электрода.Лучший способ узнать, находится ли вспомогательный потенциальный стержень Y за пределами эффективных областей сопротивления, — это переместить его между X и Z и снять показания в каждом месте. Если вспомогательный потенциальный стержень Y находится в зоне эффективного сопротивления (или оба, если они перекрываются, как на рисунке 14), при его перемещении полученные показания будут заметно отличаться по величине. В этих условиях невозможно определить точное значение сопротивления заземления.

С другой стороны, если вспомогательный потенциальный стержень Y расположен за пределами эффективных областей сопротивления (рис. X), при перемещении Y вперед и назад отклонение показаний минимально.Полученные показания должны быть относительно близки друг к другу и являются наилучшими значениями сопротивления заземления X. Показания должны быть нанесены на график, чтобы гарантировать, что они лежат в области «плато», как показано на рисунке 15. Эта область часто упоминается как «плато». как «62% площади».

Измерение сопротивления заземляющих электродов (метод 62%)

Метод 62% был принят после графического рассмотрения и после реальных испытаний. Это наиболее точный метод, но он ограничен тем фактом, что тестируемая земля представляет собой единое целое.

Этот метод применяется только тогда, когда все три электрода находятся на прямой линии, а земля представляет собой один электрод, трубу или пластину, как на рисунке 16.

Рассмотрите рисунок 17, на котором показаны площади эффективного сопротивления (концентрические оболочки) заземляющего электрода X и вспомогательного токового электрода Z. Области сопротивления перекрываются. Если бы показания были сняты путем перемещения вспомогательного потенциального электрода Y к X или Z, тогда разница показаний была бы большой, и нельзя было бы получить показания в разумном диапазоне допуска.Чувствительные области перекрываются и постоянно действуют, увеличивая сопротивление по мере удаления Y от X.

Теперь рассмотрим рисунок 18, на котором электроды X и Z достаточно разнесены, чтобы области эффективного сопротивления не перекрывались. Если мы построим график измеренного сопротивления, мы обнаружим, что уровень измерений сбился, когда Y расположен на 62% расстояния от X до Z, и что показания по обе стороны от начального значения Y (62%), скорее всего, будут в пределах установленный диапазон допуска.Этот диапазон допуска определяется пользователем и выражается как
процентов от начального показания +/- 2%, +/- 5%, +/- 10% и т. Д.

Расстояние между вспомогательными электродами

Нет определенного расстояния между Могут быть заданы X и Z, поскольку это расстояние зависит от диаметра испытуемого стержня, его длины, однородности испытуемого грунта и, в частности, от эффективных площадей сопротивления. Однако приблизительное расстояние можно определить по следующей таблице, которая дана для однородной почвы и электрода диаметром 1 дюйм (для диаметра ½ дюйма уменьшите расстояние на 10%).

Измерение сопротивления заземления с помощью клещей

В отличие от метода падения потенциала (трехточечного), который требует, чтобы заземляющий стержень или тестируемая система были отключены от энергосистемы, этот метод измерения требует соединения между тестируемым стержнем для подключение электросети к земле. В результате метод предлагает возможность измерения сопротивления без отключения заземления. Он также предлагает преимущество включения заземления и общего сопротивления заземляющего соединения.

Принцип работы

Обычно заземленную систему общей распределительной линии можно смоделировать как простую базовую схему, как показано на рисунке 29, или как эквивалентную схему, показанную на рисунке 30. Если напряжение E приложено к любому измеренному заземляющему элементу Rx через специальный трансформатора, через цепь протекает ток I, который может быть представлен следующим уравнением:

Суть этого состоит в том, что заземляющий электрод для типичной заземленной электрической системы i параллелен заземляющим стержням и стыковому заземлению на каждом трансформаторе и столб, который находится на стороне линии обслуживания, для которого вы тестируете землю.Все параллельные заземления выше по потоку становятся очень и очень малым параллельным сопротивлением по сравнению с сопротивлением стержня, на котором вы отдыхаете (R _x ).

Если R _x и R ₁ , и ₂ …. все примерно одинаковой величины, а n — большое число (например, 200), тогда _x будет намного меньше, чем

. Например, если _x R ₁ , ₂ , R ₃ и т. Д. Все равны 10 Ом и n = 200, тогда:

В этом примере мы видим, что до тех пор, пока количество заземляющих стержней в системе электроснабжения велико (и проверяемый стержень подключен к ним), то эквивалентное сопротивление боковых стержней линии (.05 Ом) незначительно по отношению к измеряемому сопротивлению заземления (10 Ом).

E / I = Rx установлен. Если I определяется при постоянном значении E, можно получить измеренное сопротивление заземляющего элемента. Снова обратитесь к рисункам 29 и 30. Ток подается на специальный трансформатор через усилитель мощности через генератор постоянного напряжения 1,7 кГц. Этот ток обнаруживается детекторным трансформатором тока. На частоте 1,7 кГц сигнал усиливается фильтрующим усилителем. Это происходит перед аналого-цифровым преобразованием и после синхронного выпрямления.Затем он отображается на жидкокристаллическом дисплее.

Фильтр-усилитель используется для отсечки как тока земли на промышленной частоте, так и высокочастотного шума. Напряжение обнаруживается катушками, намотанными на трансформатор тока впрыска, который затем усиливается, выпрямляется и сравнивается компаратором уровня. Если зажим на CT не закрыт должным образом, и на ЖК-дисплее появляется индикация OPEN или OPEN.

Хотя точность клещей для тестеров сопротивления заземления хороша для многих сценариев, но имеет свои ограничения.Например, если условия заземления на стороне линии неизвестны (на этом основана теория работы клещевого тестера) или если в системе электроснабжения не так много заземлений на стороне линии (заземления полюсов), тогда трехточечный падение потенциального испытания должно быть выполнено.

Прежде чем использовать и полагаться на данные любого измерительного оборудования, убедитесь, что оно откалибровано и сертифицировано. Если вы этого не сделаете, данные, которые он предоставляет, могут оказаться бесполезными.

Это обсуждение методов тестирования сопротивления заземления было взято из не защищенного авторским правом материала из рабочей книги AEMC Instruments «Общие сведения о тестировании сопротивления заземления», издание 6.0.

Электрическое заземление | HowStuffWorks

Когда речь заходит об электричестве, вы часто слышите об электрическом заземлении или просто заземлении. Например, электрический генератор скажет: «Перед использованием обязательно подключите его к заземлению», или прибор может предупредить: «Не используйте без соответствующего заземления».

Получается, что энергокомпания использует Землю как один из проводов в энергосистеме. Планета является хорошим проводником, и она огромна, так что это удобный обратный путь для электронов.«Земля» в распределительной сети — это буквально земля, которая окружает вас, когда вы идете на улицу. Это грязь, камни, грунтовые воды и так далее.

Если вы посмотрите на опорную стойку, вы, вероятно, сможете заметить оголенный провод, спускающийся по стороне опоры. Это соединяет заземляющий провод антенны напрямую с землей. На каждой опоре электросети на планете есть такой неизолированный провод. Если вы когда-нибудь наблюдаете, как электроэнергетическая компания устанавливает новый столб, вы увидите, что конец этого неизолированного провода прикреплен в виде катушки к основанию столба.Эта катушка находится в прямом контакте с землей после установки столба и находится под землей на глубине от 6 до 10 футов (от 2 до 3 метров). Если вы внимательно осмотрите полюс, вы увидите, что провод заземления, проходящий между полюсами, прикреплен к этому прямому соединению с землей.

Точно так же возле измерителя мощности в вашем доме или квартире есть медный стержень длиной 6 футов (2 метра), вбитый в землю. К этому стержню подключаются заземляющие вилки и все нейтральные вилки каждой розетки в вашем доме.Об этом также говорится в нашей статье «Как работают электросети».

Перейдите по ссылкам ниже, чтобы узнать больше об электричестве и его роли в технологиях и мире природы.

Статьи по теме

Дополнительные ссылки

Источники

• «Электричество». Британская энциклопедия. 2008. (17 декабря 2008 г.) http://www.britannica.com/EBchecked/topic/182915/electricity
• Гундерсен, П. Эрик. Удобная книга ответов по физике. Visible Ink Press.2003.
• «Майкл Фарадей». Британская энциклопедия. 2008. (17 декабря 2008 г.) http://www.britannica.com/EBchecked/topic/201705/Michael-Faraday
• Rasenberger, Jim. «Городская тактика; Fade to Black». Газета «Нью-Йорк Таймс. 2 января 2005 г. (17 декабря 2008 г.) http://query.nytimes.com/gst/fullpage.html?res=9804EEDC1439F931A35 752C0A9639C8B63 & sec = & spon = & pagewanted = 1
• Раддик, Николас. «Жизнь и смерть от электричества в 1890 году: Преображение Уильяма Кеммлера.«Журнал американской культуры. Зима 1998 года.
• Уилсон, Трейси В.« Как работают магниты ». HowStuffWorks.com. 2 апреля 2007 г. (17 декабря 2008 г.) https://science.howstuffworks.com/magnet. htm
• Райт, Майкл и Мукул Патель, ред. Как все работает сегодня. Crown Publishers. 2000.

Не относитесь нейтрально к заземлению

Каждый в электротехнической промышленности знает о важности заземления. Просто спроси. Теперь спросите тех же людей, что именно такое заземление, и они просто скажут вам, в чем дело.Самое интересное начинается, когда вы помещаете собеседников в одну комнату и воспроизводите ответы.

Начнем с двух различных типов заземления, признанных NEC: заземление системы и заземление оборудования. Первый шаг в понимании электрического заземления — это точно знать, что означают эти две концепции и чем они отличаются. Затем мы обсудим, где подходит склеивание. За сек. 250-20 (d), вы можете применить это обсуждение к большинству систем распределения электроэнергии, независимо от того, создаются ли они на обслуживающем оборудовании или отдельно производных системах.

Системное заземление

Это означает намеренное подключение токоведущего проводника электрической системы к земле (или к какому-либо проводящему телу, которое служит вместо земли). Заземление системы не имеет прямого отношения к устранению потенциальных опасностей поражения электрическим током. Мы не строим электрические системы, считая, что неизолированные проводники (даже заземленные) безопасны на ощупь. Однако есть исключения из этого, например, вспомогательное оборудование, подключенное к заземленному проводнику.П. 250-2 (a) NEC описывает рабочие характеристики заземления системы:

(а) Заземление электрических систем. Электрические системы, которые необходимо заземлить, должны быть подключены к земле таким образом, чтобы ограничивать напряжения, вызываемые молнией, скачками напряжения в сети или непреднамеренным контактом с линиями более высокого напряжения, и это стабилизирует напряжение относительно земли во время нормальной работы.

На практике заземление системы обычно означает намеренное заземление вторичной обмотки трансформатора.В незаземленной трехфазной системе, соединенной треугольником, однофазное замыкание на землю приводит к низким значениям тока замыкания. Эти токи не работают с устройством максимального тока. Вместо этого первое замыкание на землю заземляет один угол треугольника. Если вы установите наземные детекторы, вы можете организовать упорядоченное отключение на этом этапе без случайной потери мощности.

Центральная точка трехфазной системы с заземленной звездой соединена с землей. Такая система позволяет автоматически очищать случайные основания.Почему? Потому что при замыкании фазы на землю возникают токи, которые автоматически срабатывают в устройствах максимального тока. У этих систем есть еще одно преимущество. Вы можете провести провод от заземленной центральной точки (нейтрали) с незаземленными проводниками и использовать его в системе распределения для подключения нагрузок с более низким напряжением от фазы к нейтрали.

Заземление оборудования

В отличие от системного заземления, которое ограничивает перенапряжения на проводниках и оборудовании для обеспечения его работоспособности, заземление оборудования имеет другое назначение, как описано в разд.250-2 (б):

(б) Заземление электрического оборудования. Проводящие материалы, охватывающие электрические проводники или оборудование или составляющие часть такого оборудования, должны быть заземлены, чтобы ограничить напряжение на земле на этих материалах. Если NEC требует, чтобы электрическая система была заземлена, эти материалы должны быть соединены вместе и с заземленным проводником системы питания, как указано в этой статье. Если электрическая система не имеет прочного заземления, эти материалы должны быть подключены таким образом, чтобы обеспечить эффективный путь для тока короткого замыкания.

Ограничивая напряжение на земле на поверхностях корпуса, Кодекс пытается обеспечить безопасность, делая электрическое оборудование таким же безопасным для прикосновения, как игра в песочнице. Как? Требуя, чтобы вы прикрепили проводящие поверхности к песочнице.

Как так? Любая система электроснабжения, заземленная или незаземленная, требует непрерывной системы заземления оборудования, подключенной к земле через провод заземляющего электрода (обычно подключаемый к системному источнику или разъединяющий). В заземленных системах вы всегда подключаете проводники заземления оборудования к заземленному проводу системы, чтобы обеспечить путь с низким сопротивлением для тока короткого замыкания.Это позволяет работать устройствам максимального тока в условиях замыкания на землю.

Например, металлический корпус, заземленный только через входной канал, содержит неисправный фазовый проводник, касающийся одной из поверхностей. Предположим, что путь заземления обратно к источнику, обеспечиваемый кабелепроводом, плохой (из-за коррозии и т. Д.) Или не существует. Если человек одновременно касается корпуса и заземленной поверхности, часть тока короткого замыкания будет проходить через человека.

С другой стороны, если корпус имеет надежное соединение оборудования с заземлением, сопротивление через тело человека должно примерно в десять тысяч раз превышать сопротивление пути заземления.В этом случае через человека будет протекать только небольшой процент тока короткого замыкания. Кроме того, низкий импеданс в обратном пути заземления означает, что будет течь высокий ток повреждения, в результате чего устройство защиты от перегрузки по току быстро устранит повреждение. Прикосновение к электрическому оборудованию должно быть таким же безопасным, как прикосновение к земле. Это, пожалуй, основная цель ст. 250.

Примечание: разд. 250-2 не использует знакомую фразу «путь возврата тока повреждения». В этом разделе рассматриваются как заземленные, так и незаземленные системы; только системы с глухим заземлением имеют путь возврата тока повреждения.

По определению, в незаземленных системах нет смысла возвращать ток короткого замыкания. Тем не менее, путь тока короткого замыкания должен быть надежным. Если в незаземленной системе возникают два одновременных коротких замыкания на разных фазах, система заземления оборудования должна безопасно пропускать возникающий междуфазный ток замыкания.

Склеивание

Мы часто слышим, что заземление и соединение используются вместо друг друга при описании заземления; но вы не можете использовать эти два термина как синонимы.Склеивание, как определено в Ст. 100 означает:

Постоянное соединение металлических частей для образования токопроводящей дорожки, которая обеспечит электрическую непрерывность и способность безопасно проводить любой ток, который может возникнуть.

Это означает, что соединение по отношению к заземлению — это способ достижения эффективного заземления. Соединение электрического оборудования, металлических кабельных каналов и корпусов обеспечивает непрерывный заземляющий проводник оборудования и эффективный путь с низким сопротивлением.Это позволяет протекать токам короткого замыкания на землю (или между фазами в незаземленных системах). Это гарантирует, что защитные устройства в затронутой цепи сработают и быстро «разомкнутся». Кроме того, непрерывный заземляющий провод оборудования гарантирует, что протекание тока короткого замыкания не вызовет дугового разряда и искрения на таком пути. Как описано в сопутствующей статье к этому выпуску, эта концепция определяет особые правила заземления в опасных зонах.

П. 250-2 (d) описывает, как должен работать путь тока короткого замыкания, а различные соединительные соединения, которые вы выполняете на этом пути, составляют «инструменты», которые вы будете использовать для выполнения этого требования:

(d) Характеристики пути тока повреждения. Путь тока короткого замыкания должен быть постоянным и электрически непрерывным, обеспечивать возможность безопасного переноса максимального замыкания, которое может возникнуть на нем, и иметь достаточно низкий импеданс, чтобы облегчить работу устройств максимального тока в условиях короткого замыкания.

В дополнение к соединению в пределах пути заземления электрического оборудования, может потребоваться соединение других систем здания с электрической системой по соображениям безопасности, как описано в разд. 250-2 (с):

(c) Склеивание электропроводящих материалов и другого оборудования. Электропроводящие материалы, такие как металлические водопроводные трубы, металлические газовые трубы и конструкционные стальные элементы, которые могут оказаться под напряжением, должны быть прикреплены, как указано в этой статье, к заземленному проводнику системы питания или, в случае незаземленной электрической системы. к заземленному оборудованию электрической системы таким образом, чтобы обеспечить эффективный путь для тока короткого замыкания.

Это правило расширяет сферу применения искусства. 250 для строительных стальных и неэлектрических трубопроводных систем.Это обеспечивает низкую разность потенциалов между проводящими элементами, расположенными рядом друг с другом. Согласно Кодексу это необходимо для предотвращения поражения электрическим током при одновременном прикосновении к двум предметам.

Земля не является проводником заземления оборудования

Земля — ​​это самые ненадежные проводники заземления оборудования, какие только можно вообразить. Почему? Сопротивление заземления ограничивает функциональную проводимость заземляющего электрода. Лучшие электроды имеют сопротивление в диапазоне 1 Ом; в цепи на 120 В замыкание на землю по закону Ома будет проходить только через 120 А.

Эта величина тока никогда не отключит устройство перегрузки по току на 150 А и будет ниже точек мгновенного срабатывания защитных устройств меньшего размера. Устройство 30А будет рассматривать 120А как перегрузку, такую ​​как попытка запуска двигателя. Он никогда не сработает быстро. Помните, что типичное сопротивление заземления на землю намного превышает 1 Ом, и вы поймете, почему последний абзац гл. 250-2 (d) читается так:

Заземление не должно использоваться в качестве единственного заземляющего проводника оборудования или пути тока короткого замыкания.

Выполните столько дополнительных подключений к земле от заземляющих проводов оборудования, сколько пожелаете, но при этом убедитесь, что заземляющий провод оборудования, соответствующий Кодексу, выдержит любой ток повреждения. П. 250-54 повторяет эту концепцию.

Мы начали эту статью, отмечая большие различия в концепциях, которые все мы применяем к термину «заземление», и этот последний вопрос возвращает нас к полному кругу. Здесь «земля», сама земля, на самом деле не служит для достижения целей «заземления».«Заземление энергосистемы всегда связано с землей в какой-то конечной точке, но никогда не полагается на нее для обеспечения безопасной работы систем.

СТОРОНА: А как насчет кодов, основанных на характеристиках?

Родительский язык в гл. 250-2 — первый в истории NEC:

NEC — это кодекс, основанный на предписаниях (а не на характеристиках). То есть, он не говорит нам, какие протоколы электрозащиты должны выполнять. Вместо этого он сообщает нам, что мы должны делать для достижения целей безопасности, указанных в гл.90-1. Предписательные требования в NEC являются результатом процесса консенсуса, в соответствии с которым коллективная мудрость международного опыта сводится к реальным требованиям. Если вы хотите знать, как будет выглядеть код, основанный на производительности, представьте Art. 250 с всего сек. 250-2. Все остальное по сути носит предписывающий характер.

Хотя коды, основанные на производительности, очень популярны, для их работы требуется невероятно сложная инженерная поддержка и проверка. Неоднократно инспекторы видели разработанные планы, которые не соответствовали положениям этой или других статей.
