Разновидность болтов: Основные типы болтов, винтов, шпилек. Классификация и особенности применения

• alexxlab
• 23.12.201826.04.2021
• 0

Основные типы болтов, винтов, шпилек. Классификация и особенности применения

Основные типы болтов

В соответствии с ГОСТ 27017-86 «Изделия крепежные. Термины и определения» болтом называется крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Отметим, что похожее определение в стандарте получает и винт: крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Полной ясности в вопросе, чем отличается болт от винта, нет до сих пор. Например, иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный на вершинах ее витков. Но бывают и исключения.

Иногда говорят, что болт должен обязательно иметь шестигранную головку. Но, в то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ.

Шестигранная головка производится в нескольких модификациях: основная, с опорным выступом, с буртом, с фланцем.

Болты с шестигранной головкой и основной резьбой разделяют на  болты с полной (DIN 933) и неполной резьбой (DIN 931) и мелким и сверхмелким шагом резьбы (DIN 960 и DIN 961).

Отдельно могут быть выделены болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций DIN 6914.

Болты с уменьшенным размером под ключ отличаются разнообразием исполнений.

Наряду с шестигранными головками болты могут иметь полукруглую головку:

низкую с квадратным подголовком (DIN 603)                                              с усом (DIN 607)

     И потайную головку:

 с усом (DIN 604)                      с высоким и низким квадратным подголовком (DIN 608)

К таким болтам устойчиво применяется определение «мебельный». Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке.

Примерами болтов называемых по назначению являются «откидной» и «приварной».

У откидного болта DIN 444 вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом. Как  правило, втулка сидит на оси и болт вращается вокруг нее. Толщина кольца и длина резьбы в конструкции могут варьироваться.

Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Часто это изделие называют ещё шпилька приварная.

Именно он обеспечивает стыковую сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы.

Под формальное наименование «болт» попадают также болты анкерные и призонные.

Анкерные болты предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце –  том, который выходит наружу. Форма другого конца может быть разной.

Его задача –  обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.

Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.

«Призонный» болт  DIN 609  — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. ГОСТ 7817-80».

Технология производства болтов

Наиболее распространенная технология производства болтов представлена на рисунке ниже.

Классификация винтов

Рассмотрим теперь винты, имеющиеся в ассортименте ЦКИ. Самая большая группа из них – винты общего назначения. Это с ними мы встречаемся ежедневно в быту и на производстве. Все они имеют стержень с полной резьбой (хотя бывают и исключения) и головки различной формы. На головках имеются шлицы или углубления под ключ разного типа.

Другая большая группа винтов – винты установочные.  Название пошло от их назначения. В своем большинстве они предназначены для точной установки и фиксации деталей в механизмах. Для этого на своих концах они имеют различные выступы или углубления.

По ГОСТ 12414-94 (ISO 4753:1999): «Концы болтов, винтов и шпилек. Размеры» предусматриваются следующие концы установочных винтов:

Привод крутящего момента осуществляется следующими элементами:

В сводной таблице представлены реально существующие, наиболее распространённые сочетания головок и концов установочных винтов с указанием стандарта DIN.

Мебельные винты представлены двумя изделиями:

Группа винтов имеет головки в форме крючков и петель разного вида:

Винт-барашек DIN 316 представлен двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т. н. «американской» форме.

Классический винт-барашек       «Американская» форма винта-барашка



Резьбонарезающий винт DIN 7516 имеет конец в виде метчика, которым он нарезает метрическую резьбу в предварительно высверленном отверстии.

Что касается головок, то их используется довольно много:



•
  АЕ – цилиндрическая головка со сферой и крестообразным шлицем;
•
  DЕ – потайная головка с крестообразным шлицем;
•
  ЕЕ – полупотайная головка с крестообразным шлицем;
•
  А – шестигранная головка;
•
  ВЕ – цилиндрическая головка с прямым шлицем;
•
  FЕ – потайная головка с прямым шлицем;
•
  GЕ – полупотайная головка с прямым шлицем.

Еще один винт, самостоятельно образующий резьбу – DIN 7500 выдавливает ее в первоначально нанесенном гладком отверстии. Это удобно при установке изделий в условиях односторонне доступом и существенно увеличивает плотность соединения, особенно с металлическим листом. Его конец имеет форму трехгранного стержня с заходной частью и плавным сбегом резьбы.

Виды шпилек

Шпильки – еще одно крепёжное изделие из стержня с наружной резьбой, образующее соединение при помощи гайки или резьбового отверстия. В отличие от болта или винта шпилька не имеет головки, но зато имеет два резьбовых конца, или даже сплошную резьбу по всей длине стержня.

Шпильки широко используются при глухих посадках. Естественно, что при  этом длина ввинчиваемого конца строго регламентируется. В соответствии с ГОСТ она может составлять только 1; 1,25; 2; 2,5 от диаметра резьбы. Длина второго конца в сумме с длиной безрезьбового участка может изменяться в широких пределах.

Кроме того изготавливаются шпильки с равными длинами резьбы на концах, а также со сплошной резьбой.

Шпильки по DIN 975 и DIN 976 – это наиболее распространенные варианты. По сути это просто длинные шпильки со сплошной резьбой: их длина обычно составляет 1 или 2 м (но бывают и 3 и 4 метра). Основное отличие в том, что DIN 976 может быть разной длины, а DIN 975 только 1 или 2 м. Подробнее о шпильках и их особенностях можно ознакомиться у нас в блоге. Отметим, что для удобства работы штанги в зависимости от материала и класса прочности маркируются окрашиванием торцов. Ниже приводится таблица применяемых цветов.

Понравился материал?

Разновидности болтов по назначению | Болтзавод

На современном рынке распространены различные крепежные элементы — гайки, винты, болты, шурупы. Они востребованы в различных сферах и повсюду окружают человека. Практически во всех конструкциях присутствуют соединительные детали, от промышленности до электроники. Но среди такого разнообразия наибольшей популярностью пользуются болты.

Болт является крепежным элементом в виде стержня, на котором расположена метрическая резьба. Резьбовая часть используется для закручивания метиза или монтажа гайки. На одной стороне болта размещена головка с шестигранной или другой подходящей формой. Чаще всего болты используются для соединения разборных конструкций. Среди преимуществ подобного крепежа можно выделить простоту замены вышедшего из строя элемента, удобство монтажа и демонтажа.

Основные виды болтов

Условно болты разделяются на 2 большие категории — оцинкованные и черные. Черные болты не имеют никаких покрытий и не обрабатываются. Они используются там, где нет необходимости в эстетичности. Например, скрытые соединения либо конструкцию планируется окрашивать. Болты без обработки распространены в машиностроении, промышленности, строительстве и других сферах.

Оцинкованные болты применяются там, где важна эстетичность, а также долговечность соединения. Они устойчивы к коррозии, воздействию многих агрессивных веществ, отличаются высокой прочностью и надолго сохраняют свой внешний вид. Эти свойства позволяют использовать оцинкованные болты как при сборке мебели или устройств, так и для прочих конструкций разного назначения. Все крепежные элементы также разделяются на другие подкатегории. В статье пойдет речь об основных разновидностях.

По форме головки и размерам

Форма головки и размер напрямую зависит от назначения болта. Самыми распространенными являются шестигранные варианты, намного реже встречаются квадратные, овальные и круглые. Также они отличаются по размеру и бывают увеличенными, уменьшенными, стандартными и нормальными.

Отличается даже профиль головок. Часть болтов производится с полукруглой формой или круглой, в том числе с отверстиями. Потайной тип головки подходит для мебельной промышленности, поскольку позволяет максимально скрыть соединение и уберечь его от самопроизвольного раскручивания.

По форме стержня

Наиболее часто применяются болты, у которых показатель диаметра стержня одинаковый по всей длине. Также встречаются ступенчатые варианты. В таком случае гладкая часть немного увеличена в диаметре, а участок с резьбой чуть меньше нее.

Форма таких болтов является призонной и основное предназначение крепежа — создание соединений, которые подвергаются высоким нагрузкам и постоянному давлению. В узких нишах используются специфические варианты, изготовленные для определенных целей.

По шагу резьбы и ее типу

По типу резьбы болты, как и другие крепежные изделия, тоже различаются. Существует несколько вариантов:

• метрическая;
• трапециидальная;
• квадратная;
• дюймовая;
• трубная;
• упорная;
• прямоугольная.

Самая распространенная среди перечисленных вариантов — это метрическая, которая бывает с крупным или мелким шагом.

По материалу изготовления, прочности и точности

Болты с шестигранной головкой также различаются по классу точности. Существует 3 варианта, которые маркируются как A, B и C. Точностью исполнения метиза является показатель шероховатости резьбы, а также расхождения между диаметрами стержня и местами опоры головок болта.

Болты с максимальным классом прочности A применяются для соединений, требующих высокой точности. Например, в машино- и приборостроении. При этом максимально допустимое различие отверстия и болта составляет 0,3 мм. Чаще всего используются метизы с классом точности B. Они подходят для стандартных соединений и показатели расхождения между диаметром отверстия и стержнем достигает 1,5 мм. К тем болтам, которые изготовлены с классом точности C, не предъявляются высокие требования. Они используются для простых соединений с меньшей ответственностью. Показатель расхождения достигает 3 мм. В соответствии с классом применяются определенные марки стали, что отражается на прочности крепежных деталей. Самыми распространенными материалами являются следующие:

• конструкционная углеродистая;
• обычная;
• жаропрочная;
• нержавейка;
• конструкционная легированная углеродистая;
• релаксационностойкая;
• сплавы титана, латуни или меди.

Прочие варианты болтов

Сферы применения различных болтов очень широки. Крепежные изделия пользуются спросом как в быту, так и в промышленности. В зависимости от области использования метиза определяется и его классификация. Производители выпускают болты следующих видов:

• Машиностроительные. Они отличаются увеличенной прочностью и шестигранной головкой. Реже по желанию заказчика производятся с другой формой головки. Еще одна особенность — метрическая резьба. Она позволяет выдерживать серьезные нагрузки, поэтому подобные болты широко используются в приборо- и машиностроении, изготовлении промышленных конструкций и оборудования, механизмов и прочих целей.
• Строительные. Для их производства применяется сталь с высокой прочностью. Отличительная особенность метизов — увеличенная головка. Подобные болты подходят для возведения зданий различного назначения, в том числе промышленных. Также они подходят для соединения крупных металлоконструкций, например, тоннелей, мостов и многого другого.
• Дорожные. Такие болты отличаются классами прочности, в зависимости от назначения. Полукруглая головка и подголовок квадратной формы позволяют закручивать крепежные детали без использования вспомогательных ключей. Чаще всего болты дорожные болты встречаются в дорожных ограждениях и дополнительно защищаются от внешних воздействий методом цинкования.
• Железнодорожные. Данный вид болтов не пользуется широким спросом из-за узкой сферы применения. Они подходят для возведения железнодорожных конструкций, например, полотен. Существует 3 варианта болтов: стыковые, клеммные и закладные. Первый вариант используется вместе с накладками на рельсы. Второй позволяет прочно закрепить шпалы, а третий соединяет прокладки с рельсами. Для производства железнодорожных болтов используется сталь с высокой прочностью.
• Транспортные. Также они называются норийными или элеваторными. Для изготовления используют углеродистую сталь, в некоторых случаях допускается оцинкованное покрытие. Болты предназначены для крепления подающих конструкций к транспортировочной ленте. Главное отличие метизов в том, что на стороне стержня головка имеет форму полусферы, а на другой остается плоской. Благодаря паре шипов исключается самопроизвольное поворачивание крепежного элемента.
• Лемешные. Они тоже не имеют большого спроса и выпускаются в основном по заказу. Лемешные болты позволяют прикреплять различное навесное оборудование к сельскохозяйственной технике. Предусмотрена потайная головка. Подобные метизы не требуют высокой точности исполнения, поэтому выпускаются в основном с классом C. Благодаря квадратному подголовку исключено самопроизвольное раскручивание и соединение остается надежным.
• Мебельные. Для эстетичного внешнего вида болты выпускаются с потайными либо полукруглыми головками. Кроме сборки мебели они используются для других деревянных и легких конструкций. Они не имеют высокой прочности и дополнительно обрабатываются методом цинкования.

Вариант исполнения

Одной из основных конструктивных особенностей можно назвать вариант исполнения, который зависит от стандарта, по которому изготовлен метиз. Общепринятыми нормативами являются ГОСТ и DIN.

Например, в шестигранных болтах отличительной особенностью может стать стопорение резьбового соединения. Оно достигается за счет отверстия, в которое продевается шплинт или проволока. Если потребовалось уменьшить вес крепежного элемента без потери прочности соединения, то в головке болта можно сделать углубление.

Виды болтов | Разновидности головок

Болты — это востребованные крепежные детали, которые распространены в строительной индустрии. Их используют в разных сферах, связанных с деятельностью человека. Они встречаются в конструкциях, где есть соединения. Сфера применения – от сборки мебели до промышленного производства. Среди крепежных систем болты считаются наиболее популярными.

По строению болты имеют стержень с металлической резьбой. Резьбовое отверстие используют для накручивания гайки или самой детали. Формы головок отличаются в зависимости от типа болта. Наиболее распространенная – шестигранная. Резьбовое соединение чаще применяют для крепления разборных конструкций. В таком случае намного проще заменить деталь в случае ее износа или деформации.

Основная классификация болтов

Крепежные детали делят на две группы:

1. Оцинкованные. Используются в интерьере, где важна эстетичность. За счет обработки защитными растворами болты устойчивы к коррозии и сохраняют свой первоначальный вид. Чаще всего их можно встретить в мебельных соединениях, декоративных элементах.
2. Черные. Не проходят дополнительную обработку. Предназначены для монтажа в местах, где эстетичность не играет роли, либо в том случае, если изделие в дальнейшем будет окрашиваться. Актуальны в промышленности, автомобилестроение, строительстве и других сферах.

Тип головки и размер: базовые отличия болта

Тип головки определяет назначение болта. Чаще всего используют шестигранные изделия, но встречаются и квадратные, круглые. В зависимости от применения выбирают подходящий размер и конфигурацию. Если болты используют вместе с гайкой, важно, чтобы они были одного материала и подходили по отверстию резьбы. В противном случае соединение не будет прочным.

Отличия могут быть даже в профиле головок. Например, встречаются круглые или полукруглые. Потайной тип головки распространен в мебельных конструкциях.

Виды болтов по форме стержня и типу резьбы

Болты между собой отличаются диаметром стрежня. Чаще всего можно встретить с одинаковым диаметром по всей длине. Также выпускают ступенчатые конфигурации. Основное отличие в том, что гладкую часть немного увеличивают, а в районе резьбы наоборот.

Призонная форма используется в соединениях с высокими нагрузками и воздействием внешних факторов. Например, вибрации или давление. По индивидуальному проекту могут производить болты под конкретный тип крепежа.

По типу резьбы различают: метрические, трапециидальные, трубные, упорные, дюймовые, дюймовые и другие болты.

Из чего изготавливают болты?

1. Алюминиевый вид болтов: легкий, устойчивый к окислению, коррозии, термостойкий, отличается простотой изготовления.
2. Латунные: прочные, устойчивые к коррозии, с низкой магнитной проницаемостью.
3. Медные: выдерживают высокие нагрузки, обладают отличной износостойкостью, подходят для использования вблизи магнитов.
4. Пластиковые: бюджетные варианты для небольших нагрузок.
5. Стальные: изготовлены из прочного, газированного железа. Сталь без покрытия подвержена коррозии.
6. Из закаленной стали: прочнее других, но более хрупкие.
7. Из нержавеющей стали: считаются химически стойкими и устойчивыми к коррозии с презентабельной отделкой.
8. Из суперсплавов: бывает с хорошей механической прочностью, стабильностью поверхности, коррозионной стойкостью, устойчивы к высоким температурам.
9. Титановые: прочные, легкие и устойчивые к коррозии. При сплавлении с другими металлами увеличивается прочность и долговечность.

Покрытие болтов

Отделка, с помощью которой обрабатывают болты, повышает долговечность и коррозионную стойкость материала.

• Черная оксидная отделка не увеличивает размеры винта и представляет собой обработанную черную ржавчину. Чаще всего обрабатывают для презентабельности вида болта.
• Хромированное покрытие – это светоотражающее покрытие, которое видно невооруженным глазом. Наносится оно гальваническим способом.
• Оцинкованные покрытия применяют исключительно для защиты металла от деформации и повреждений.

Назначение болтов

В зависимости от материала, формы, типа каждый болт подходит для выполнения конкретных задач. Изделия классифицируют по назначению:

• Мебельные. Недорогие болты, которые используют для соединений деревянных деталей. Они имеют низкий или средний класс прочности и оцинковочное покрытие. Для сборки мебели часто применяют болты с потайной головкой.
• Строительные виды. Для их производства подходит высокопрочная сталь, поскольку детали должны выдерживать большие нагрузки. Сфера применения – постройка зданий, мостов, других прочных конструкций.
• Дорожные. Встречаются низкого и высокого класса прочности в зависимости от назначения конструкций. Для удобства быстрого скручивания используют квадратные головки, поскольку в таких моделях не нужно использовать специальные инструменты для сборки.
• Транспортные. Выпускают с оцинкованным покрытием из стали. Сферическая форма головки с «шипами» предупреждает самораскручивание.
• Железнодорожные. По ГОСТу выдвигают особые требования к видам болтов. Они не деформируются под воздействием высоких температур и не поддаются коррозии. Железнодорожные болты применяются при креплениях полотен и других элементов жд-дороги.
• Лемешные. У такого болта высокий класс прочности. Вид востребован в сельскохозяйственной сфере. Популярны квадратные типы головок, предотвращающие прокручивание.

Стандартны производства

В странах СНГ актуален стандарт ГОСТ. Бывают также DIN и ISO. В этих нормативах указаны стандартны, которых должны придерживаться производители крепежных деталей.

При выпуске и реализации болта на самих изделиях должна быть маркировка с важными обозначениями. ГОСТом классифицируют метизы по: форме, назначению, типоразмеру, прочности.

Существует 11 классов прочности. Высокопрочные болты используют непосредственно для конструкций с большими нагрузками. Их производят методом холодной или горячей высадки. Производство базируется на специальном мощном оборудовании.

Механические свойства болта

Помимо класса прочности при выборе крепежной системы важно понимать ее свойства. Исходя из полученной информации, можно определить, подходит ли метиз для монтажа в конкретных условиях.

Показатели высокопрочного болта колеблются в пределах 6.6 – 12.9. В зависимости от цифры на болте можно рассчитать предельную силовую нагрузку.

К механическим свойствам относятся следующие показатели:

• Временное сопротивление болта. Это максимальная сила, с которой можно воздействовать на метиз. При достижении этого показателя болт раскрутится либо деформируется. Механическая сила может быть любого характера: растяжение, изгиб.
• Твердость болта по Виккерсу. Показатель устойчивости болта к деформации при воздействии другого предмета. Например, удар или соприкосновение.
• Предел текучести. Максимально допустимая нагрузка на метиз в процессе работы. Игнорирование показателя приведет к саморазрушению детали. При расчетах обязательно учитывают запас.

Вся информация о характеристиках отображается на изделии методом маркировки. При выборе качественного болта нужно обращать внимание на обозначения изготовителя.

Разновидности болтов, типы болтов

Болты представляют собой одну из самых популярных крепежных деталей. Ее основа это – стержень с резьбой, на который накручивается гайка. Болты делятся на изделия с полной резьбой и неполной. Полная резьба означает, что ей полностью покрыт весь стержень изделия. А когда нарезана только хвостовая часть или только две трети стержня – это, соответственно, изделия, где резьба неполная.

Самой большой популярностью пользуются болты с шестигранной головкой, которые по-другому называются «классическими». Именно такие болты чаще всего используют для самых разных нужд. Другие типы болтов применяются реже. Среди них можно выделить рым-болты, болты анкерного типа, болты, имеющие потайную головку или полукруглую, откидные и некоторые другие. Соединения, которые они образуют – более, сложные, чем в случаях с классическим вариантом. Именно поэтому они различаются стандартизацией и уровнем прочности. Поэтому при приобретении таких изделий крайне важно обращать пристальное внимание на ГОСТ. Некоторые модели имеют ус (или шип), который препятствует произвольному повороту.

Перечислим основные типы болтов и разберем каждый по-отдельности:

•
  Фундаментные болты
•
  Откидные болты
•
  Призонные болты
•
  Ступенчатые болты

Фундаментные болты по-другому называются анкерными. Их основное применение – это укрепление блоков в районе основания. Они обладают повышенными характеристиками прочности и надежности. Система крепления у них также является особенной. Анкерный болт по якорному принципу врезается в поверхность блока, который затем крепится в стену здания. Второй конец во многом схож внешне с прутом, который имеет резьбу и крепится в стену. При производстве используются только высококачественные марки стали. Размеры фундаментных болтов могут варьироваться от 15 сантиметров до нескольких метров. В процессе строительства используются съемные, изогнутые, составные, прямые и другие типы таких изделий.

Откидные болты применяют для образования устанавливаемых и быстросъемных соединений. Сфера использования – машиностроение, где необходимо закреплять различные детали. Стандарты и нормативы позволяют использовать для изготовления углеродистую сталь или нержавейку. Как правило, на большинство моделей таких болтов наносится специальное цинковое гальваническое покрытие. Такие меры дают возможность уберечь крепежную деталь от воздействия коррозии и остальных вредных внешних воздействий.

Призонные болты обладают максимально высокой точностью. Их устанавливают в предварительно обработанное отверстие. Главное отличие от других разновидностей – это проделывание работы на срез. Они сидят в отверстиях максимально прочно, при полном отсутствии зазоров. Призонные болты  — это болты стандарта din, которые имеют уменьшенную головку с шестью гранями. Такие модели крепежей – это по-настоящему лучший варианта для создания надежного и прочного крепления в любых конструкциях.

Ступенчатые болты отличаются от прочих вариантов плоской головкой умеренного размера. Здесь имеется шлиц прямого типа и резьба «цапфа». Они наиболее часто используются в промышленных и производственных отраслях, в машиностроении и в некоторых других. Производство ведется с применением стали повышенной прочности, которая имеет гальваническое оцинкованное покрытие. Покрытие увеличивает срок эксплуатации, благодаря дополнительной защите от коррозии вредных воздействий. Они имеют стандарт din 923, который обозначает повышенную прочность и слегка необычную форму. Закручивание гайки осуществляется с помощью обычной плоской отвертки.

Винт и гайка. Болты. Виды и работа. Применение и особенности

Винт и гайка – самое распространенное сочетание крепежных элементов. Они встречаются повсеместно, начиная от мобильных телефонов, и заканчивая автомобилями и самолетами. Винт представляет собой стержень с накатанной резьбой и головкой для ввинчивания, сделанной под торцевую грань, ключ или отвертку. Гайка имеет форму кольца, отверстие которого оснащено резьбой. Данные крепежные изделие бывают разного диаметра, длины и формы.

Данные крепежные элементы можно встретить практически в любом механизме, состоящем из собранных деталей. Винт и гайка могут иметь различную конструкцию, но в большинстве случаев универсальны и могут переставляться с одного механизма на другой. Их используют в тех местах, где требуется обеспечить устойчивое соединение на растяжение.

Винт и гайка – особенности конструкции

При рассмотрении конструкции винта можно заметить, что он очень похож на болт. Внешне оба эти крепежные элемента представляют собой металлический стержень с резьбой по всей поверхности и головкой со шлицами для фиксации инструмента для вкручивания. Бытует мнение, что главное их отличие заключается в том, что болт проходит сквозь соединяемые элементы и стягивает их при вкручивании в гайку, а винт ввинчивается непосредственно в одну из деталей для соединения, которое имеет нарезанную резьбу. Данное утверждение в корне неверно, что подтверждает ГОСТ 27017-86, в котором напрямую указано, что болт может крепиться как в гайку, так и в резьбовое отверстие.

Определение в ГОСТе развеивает и утверждение, что винт предназначен для вкручивания гранью или отверткой, а болт только с помощью гаечного ключа. Единственное отличие между данными двумя элементами заключается в их предназначении. Винт обеспечивает соединение на растяжение, а болт на растяжение и срез. Тем не менее в большинстве случаев винт действительно затягиваться с помощью отвертки или грани, в то время как головка под рожковый ключ является редкостью.

Гайка представляет собой крепежный элемент в форме кольца, с внутренней резьбой, предназначенной для навинчивания на винт, шпильку или болт. Внешняя ее сторона может иметь шестигранную форму, предназначенную для применения с обычным рожковым ключом, квадратную или со специальными лопастями для пальцев, так называемыми барашками.

Разновидности гаек

Поскольку гайки используются для крепления различных элементов, они отличаются не только по размеру, но и по форме.

Самыми распространенными являются следующие виды:

• Шестигранная.
• Корончатая.
• Колпачковая.
• Барашек.
• Квадратная.
• Шлицевая.
• Рым-гайка.

Шестигранная

Самый распространенный вид. Она предназначена для затягивания или раскручивания с применением гаечного ключа любой конструкции. Нередко по ободу такого крепежа имеется фаска, облегчающая захват ключом, что очень важно при работе в труднодоступном месте.

Корончатая

Форма является более редкой. По внешней торцевой части крепежа имеются неглубокие пазы, похожие на зубья короны. Такая конструкция применяется в тех механизмах, где существует высокий риск самораскручивания крепежа. В стержне винта имеется специальное отверстие, в которые вставляется штифт, проходящий в пазе гайки, что делает невозможным самовольное раскручивание. Чтобы снять такой крепеж необходимо предварительно вручную вытащить штифт, после чего воспользоваться ключом.

Колпачковая

Конструкция применяется в тех случаях, когда необходимо не только создать надежное соединение, но и замаскировать его или предотвратить попадание на его поверхность воды. При использовании колпачкового типа можно не беспокоиться, что резьба заржавеет, и при раскручивании появятся затруднения. Такой крепеж часто применяется на мебели. Колпачковая гайка большого размера используется для фиксации дисков на автомобилях.

Барашек

Считается одним из самых удобных типов. Данная конструкция имеет специальные лопасти, позволяющие проводить удобное накручивание вручную. Такие винт и гайка работают без использования дополнительных инструментов. Барашек можно встретить на мебели, а также в тех случаях, когда приходится постоянно проводить сборку и разборку, а ключ не всегда есть под рукой.

Квадратный

Обычно вставляется в прямоугольный паз на детали для соединения, что обеспечивает фиксацию, не давая возможность проворачиваться. Благодаря этому дополнительное удержание с помощью ключа не требуется. Это важно при соединении в труднодоступных местах, когда сложно достать до гайки, чтобы ее придержать. Подобное соединение встречается в розетках для зажима жил проводов.

Шлицевая

Конструкция имеет круглую форму с выбранными на боковой части шлицами перпендикулярными резьбе. Такой тип можно закрутить с помощью спецключа. Он применяется в основном при авиастроении. Также бывают специальные вилочные отвертки, для работы с мелкими шлицевыми гаечками.

Фланцевая

Конструкция сочетает в себе обычную шестигранную гайку с прилегающей шайбой, которая увеличивает площадь давления на притягиваемую поверхность. Данная конструкция предназначена для соединения деталей, работающих под большой нагрузкой. Шайба эффективно подавляет вибрации, снижая самораскручивание.

Рым-гайка

Имеет металлическое кольцо, предназначенное для продевания сквозь него троса или цепи. Для накручивания крепления такого типа достаточно вставить стержень в кольцо, и провести затягивание. Винт и гайка рым конструкции могут закручиваться без использования специального ключа. Вполне можно обойтись плоскогубцами или сделать все пальцами.

Виды винтов

Винты бывают различной толщины и длины. Чем они крупнее, тем более надежное соединение могут обеспечить. Кроме того, они различаются между собой по форме головок, а также по шлицам, нанесенным на шляпку.

Форма головок бывает:

• Плоская.
• Выпуклая.
• Круглая.
• Грибовидная.
• Потайная.
• Полупотайная.

Плоский винт и гайка под ключ самые распространённые типы соединения. Они используются в тех местах, где выступающие части крепежа не мешают. В первую очередь это касается скрытых участков, находящихся в корпусе бытовой техники, автомобилей и прочих механизмов.

Выпуклая, круглая и грибовидная форма используется на видимых участках, при этом, сглаженные верхние грани легко скользят при механическом контакте, что минимизирует травмы и не цепляет одежду.

Потайная головка имеет коническую форму с плоским верхом, такой тип часто можно встретить на шурупах. Шляпка такого винта предназначена для вкручивания в поверхность соединяемых элементов заподлицо, что делает головку практически незаметной.

Полупотайной формы похожи на потайную, но ее верх не плоский, а слегка скругленный. Такое крепление тоже может входить в соединяемые детали, при этом сверху одевается специальная заглушка из пластика, обеспечивающая защиту от коррозии и скрывающая крепление.

Что касается видов шлицев, то их существует более 20 штук. Многие из них практически не используются. Самыми популярными являются шлицы под прямую или крестообразную отвертку. Они применяются повсеместно, начиная от детских игрушек, компьютерной мыши и заканчивая панелями в поездах. Также популярностью пользуются щипцы под торцовый ключ с четырьмя, шестью или сделанными по форме звездочек гранями.

Специализированные

Кроме этого, существует еще масса необычных форм, которые придуманы под спецключ. Специализированные винт и гайка используются на фирменной технике, с целью предотвратить несанкционированную разборку, что может быть запрещено по условиям гарантии. Ярким тому примером являются винты используемые компанией Apple, открыть которые можно только торцевым ключом в форме клевера. Такой шлиц называется Pentalobe.

Существует еще масса подобных примеров. В большинстве случаев такая форма применяется на мелких винтах, поэтому для их раскручивания можно воспользоваться подручными средствами. Зачастую вполне можно обойтись обычной плоской отверткой, но при этом шлицы будут повреждены, поэтому для обратной сборки придется заменить винт привычным. Если тип рисунка шлицев совсем необычный, то в него можно налить суперклей и вставить подходящую по размеру отвертку или торцевой ключ, что позволит после приклеивания выкрутить крепление. В этом случае винт тоже будет испорчен. Вместо клея можно воспользоваться холодной сваркой или расплавленным оловом. На крайний случай такую головку можно высверлить.

Похожие темы:

Назначение болтов и виды

Крепежи различного формата – гайки, шурупы, саморезы, болты стали неотъемлемой частью жизни. Сегодня невозможно себе представить жизнь современного человека без таких соединений. Их используют в бытовых целях, но чаще в промышленных масштабах. Несмотря на все разнообразие крепежа, можно смело утверждать, что болты – самый распространенный соединительный элемент!

Болт – это металлическая деталь с резьбой. По форме – это цилиндрический стержень. С одной стороны располагается резьба, а с другой — головка. Резьба может находиться на всей поверхности стержня, а может занимать лишь его часть. Головка болта по форме может быть разной, чаще – шестигранной. Таким образом, болт для закручивания и откручивания можно держать гаечным ключом. Их применяют для сборки разборных конструкций, поскольку форма обеспечивает легкую сборку-разборку. Деталь можно легко заменить при необходимости.

Такие крепежные детали можно условно разделить на 2 категории:

1. черные;
2. оцинкованные.

Черные не имеют наружного покрытия, они необработанные. Если эстетичный вид конструкции особого значения не имеет, применяют именно черные детали. Часто их используют в промышленном строительстве и машиностроении. Оцинкованные же наоборот, позволяют создать конструкции привлекательные на вид. Они не подвержены коррозии, а значит – сохранят презентабельный вид надолго. Их часто используют для сборки комнатной мебели или различных приборов. Вне зависимости от цвета, все болты имеют некоторые конструкционные отличия.

Разновидности болтов по форме и размеру

Головка – первое отличие. Она может быть разной формы – квадратная, шестигранная, овальная или круглая. По размеру они отличаются — могут быть стандартными, увеличенными или уменьшенными. Профиль головки также может быть разным. В некоторых случаях он полукруглый, иногда круглый, можно встретить изделие с потайной головкой – такие часто применяются для сборки мебели.

Разновидности болтов по форме стержня

Чаще всего болты изготавливают в стандартной форме – когда диаметр стержня одинаковый по всей длине. Встречаются ступенчатые модели, где резьбовая часть меньше по диаметру той, на которой нет резьбы. Такие детали получили название призонные и часто применяются для соединения конструкций с большой массой. Болты могут быть специфические и универсальные. Первые предназначены для выполнения конкретной задачи.

Разновидности болтов по шагу резьбы и типу

Тип резьбы важное отличие крепежных элементов. Она бывает:

• метрическая;
• дюймовая;
• трапециидальная;
• трубная;
• квадратная;
• упорная;
• квадратная.

Метрическая используется чаще других, может иметь крупный и мелкий шаг.

Разновидности болтов по типу исполнения

Такая конструктивная особенность, как исполнение определена ГОСТом. Например, шестигранные изделия могут быть со стопорным соединением. Головка оснащена специальным отверстием, в которое вставляется шплинт или вязочная проволока. Для уменьшения веса, головку оснащают углублением, сохраняя размер стержня.

Разновидности болтов по материалу, прочности и классу точности

Шестигранные болты классифицируются по классу точности. Выделяют 3 класса:

1. А;
2. В;
3. С.

Под классом точности определяют шероховатость резьбового соединения. Также сюда входит диаметр циллиндрического стержня и поверхность головки для опоры. Наиболее высокий используется в приборостроении – там, где необходимо совершить ответственную сборку. Диаметр стержня и отверстия может не совпадать на 0,3 мм, но не более.

Второй распространен больше. Такие изделия применяют для сборки конструкций, отверстия которых больше диаметра стержня. Разница не должна превышать 1,5мм. Последний допускает сильное не соответствие – до 3мм. Чаще такие изделия применяют для соединений, которые не требуют высокой прочности.

Назначение таких крепежных деталей объясняет и материал, из которого они изготовлены. Материал определяет прочность детали. Могут использоваться следующие виды металла:

• обычная сталь;
• углеродистая сталь высокого качества, предназначенная для конструкций;
• нержавейка, стойкая к коррозии;
• жаропрочная сталь, стойкая к коррозии;
• легированная углеродистая сталь конструкционного типа;
• низколегированная сталь конструкционная для сварных конструкций;
• релаксационная сталь жаропрочная;
• титан технического типа;
• титановый сплав деформированный;
• медь;
• латунь.

Другие виды болтов

Учитывая то, что такой вид крепежа часто используется в различных сферах жизнедеятельности, диапазон его использования невероятно обширный. Их используют в промышленном производстве, машиностроении, приборостроении, при сборке мебели и различных конструкций в домашних условиях. Виды болтов соответственно, различают по назначению:

• Для машиностроения – болты повышенной прочности, с шестигранной головкой и метрической резьбой. Применяются в процессе сборки тяжелых конструкций. Используются для сборки промышленного оборудования и механизмов из чугуна или стали.
• Для строительства – высокопрочные детали с увеличенными головками. Часто используются при строительстве массивных объектов – метрополитенов, тоннелей, мостов, гражданских и промышленных зданий.
• Для дорожного строительства – могут быть разного класса прочности – это зависит от места использования. Чаще детали оснащаются полукруглой головкой и подголовком в форме квадрата. Такая конструкция позволяет монтировать их без специального оборудования. Используются для сборки металлических заграждений. Чаще оснащаются оцинкованным покрытием, что продляет срок их службы.
• Для строительства железных дорог – бывают стыковые, клеммные и закладные. Первые используют с рельсовыми накладками и выпускаются с круглой головкой. Вторые соединяют шпалы с подкладкой. Третьи – крепят подкладку к рельсам. Все они изготавливаются из углеродистой стали в небольшом количестве, поскольку сфера их применения очень узкая.
• Для транспорта (элеваторные или норийные) – используются в процессе прикрепления подающего элемента (ковша) к ленте транспортировки. Материал изготовления – углеродистая сталь. Ее могут покрывать оцинковкой, а могут использовать в чистом виде. Головка таких изделий плоская, а от стержня – полукруглая. Для прочного закрепления, полукруг головки оснащается шипами – это предотвращает их поворот в процессе эксплуатации.
• Для сельскохозяйственных целей (лемешные) – предназначены для крепежа навесного оборудования. Вид конструкции – с потайной головкой, класс точности – до С. Бывают с квадратным подголовком, что предотвращает поворот изделия.
• Для сборки мебели – полукруглые. Такие детали дешевле других. Их часто применяют для сборки различных деревянных конструкций – каркасных домов, стропил и других неответственных соединениях. Уровень прочности – средний. Тип покрытия – оцинковка.

Болты и винты: виды и использование

Винты и болты широко применяются в машиностроении. Это вполне обусловлено многообразностью их конструкций, возможностью создать надежное и прочное соединение. К наиболее характерным классификационным признакам данной группы метизов относится головка, имеющая разный размер и высоту. Например, шестигранные головки бывают облегченными с уменьшенным размером под ключ, имеющими уменьшенную высоту шестигранника или сочетающими обе эти особенности.

По характеру и уровню предполагаемых нагрузок болты и винты можно разделить на следующие группы:

комбинированные высокие нагрузки (растяжение и срез).

Как выбрать подходящую разновидность винтов и болтов?

Выбирая головку, потребуется учесть величину и характер предполагаемых эксплуатационных нагрузок, прочность соединяемых деталей и подобные особенности. Для работающих на срез соединений стоит предпочесть болты с уменьшенной высотой головки, для высокопрочных материалов прекрасно подойдут элементы с головкой уменьшенного размера под ключ.

Цилиндрические и полукруглые головки винтов и болтов являются оптимальным выбором для малогабаритных, слабонагруженных соединений, которым не требуется высокая затяжка. Например, для радиотехники, машиностроения или приборостроения. Низкие габаритные размеры и хорошие массовые характеристики идеально подходят для этих сфер промышленности. Соединение мягких материалов, таких как дерево, лучше осуществлять с применением болтом с увеличенной плосковыпуклой, полукруглой или потайной головками со специальным усом. Его наличие препятствует проворачиванию головки во время монтажа соединения. Для эксплуатации в подобных условиях подходят и винты с потайной или плосковыпуклой головкой, имеющие квадратный подголовок.

Высокопрочные срезные соединения потребуют применения конических болтов. В труднодоступных для монтажа местах, где требуется высокая затяжка соединения, лучше использовать элементы с цилиндрическими головками и шлицем. Для использования крепежа при высоких температурах лучше предпочесть специальные двенадцатигранные головки, более эффективно применяемые в условиях быстрого образования загрязнений и коррозии.

Типы крепежа | Гайки, болты, шайбы

Типы болтов — Designing Buildings Wiki

Болт — это тип крепежа, обычно изготавливаемый из металла, который обычно содержит головку на одном конце, фаску на другом и вал, имеющий внешний винтовой гребень, известный как «резьба». Болты обычно используются для удержания материалов или объектов вместе или для позиционирования объектов.

Фаска на противоположном конце головки обеспечивает слегка скошенный край, который помогает вставить болт в отверстия и гайки. Для болтов обычно (но не всегда) требуется гайка, которая затягивается крутящим моментом, пока болт удерживается на месте (или наоборот). Вибрация или динамические нагрузки могут ослабить гайки, что потребует использования контргаек, стопорных шайб или фиксаторов резьбы, которые могут обеспечить сопротивление ослаблению.

Термины «болты» и «винты» иногда используются взаимозаменяемо, и различие между ними может быть сложным, однако, говоря простым языком, болт проходит через материалы, которые он скрепляет вместе (обычно в гайку с другой стороны). , а винт ввинчивается прямо в них.

Болты часто изготавливаются из стали, и там, где требуется устойчивость к погодным условиям или коррозии, они могут быть оцинкованы или могут использоваться нержавеющая сталь, латунь, цинк или титан.

Существует множество различных разновидностей болтов, которые можно выбрать в зависимости от конкретных требований или используемых материалов.Некоторые из наиболее распространенных типов включают:

[править] Анкерный болт

Обычно закладывается в бетон или кладку для строительных конструкций.

[править] Болт с квадратным подголовком

Используется для крепления металла к дереву с квадратным подрезом на головке, который удерживает болт на месте после его затяжки.

[править] Болт лифта

Обычно используемый в конвейерных системах подъемный болт имеет плоскую, плоскую или потайную головку, которая удерживает болт на месте при затяжке.

[править] Болт с фланцем

Болты этого типа, также известные как болты рамы, распределяют нагрузку на подшипник с помощью шайбы на поднутрении головки.

[править] Болт подвесной

Болт этого типа имеет два конца с резьбой вместо головки, один из которых содержит винт для дерева.

[править] Болт с шестигранной головкой / Метчик

Болт с шестигранной головкой состоит из головки, имеющей шесть сторон, с резьбой, которая начинается частично вниз по хвостовику, тогда как хвостовик болта имеет резьбу по всей длине.

[править] Болт откидной

Фирменный болт, в котором штифт и хомут сжимаются вместе с помощью специального инструмента для создания прочного крепления.

[править] Стяжной болт

Также известный как шурупы со шпонкой, это сверхпрочный крепеж, который при затягивании создает собственную резьбу для сопряжения в древесине и других мягких материалах.

[править] Машинный болт

Болт с коротким стержнем предназначен для сборки металлических деталей через предварительно просверленные отверстия.

[править] Болт плуга

Болт этого типа обычно используется в строительных инструментах и ​​других устройствах из-за своей прочности и отличается плоской потайной головкой и квадратной шейкой хвостовика.

[править] Секс болт

Вместо гайки стержень половых болтов покрыт «сопрягаемым» охватывающим элементом. Они полезны для крепления компонентов, которые не могут подвергаться воздействию абразивных нитей.

[править] Болт с квадратной головкой

Он похож на машинный болт тем, что имеет короткий стержень в дополнение к четырехсторонней головке болта.

[править] Шпилька

Болт этого типа имеет шестигранные гайки на обоих концах. Компоненты крепятся между двумя болтами.

[править] Деревянный болт

Болты, предназначенные для использования с большими деревянными деталями.

[править] Болт с Т-образной головкой

Имеет Т-образную головку, которую может взять девка и легко вставить в прорезь.

[править] Перекидной болт

Болт этого типа имеет расширяющуюся гайку в виде крыльев, которая помогает крепить предметы к стенам.

[править] U-образный болт

Подобно скобам, U-образные болты изогнуты в форме «U» и имеют частичную резьбу на обоих концах.

Различные типы головок включают:

• Квадратный выступ: головка фермы, имеющая форму, позволяющую закрепить ее с наименьшим количеством поверхностных препятствий на квадратном стержне, препятствующем вращению.
• Шестигранник с выемкой: для использования с гаечным ключом эта головка имеет круглое углубление на своей верхней поверхности.
• Шестигранная шайба с выемкой: То же, что и шестигранник с выемкой, но с добавлением секции шайбы в основании для защиты отделки сборки от гаечного ключа.
• Шестигранник (обрезанный): Головка стандартного типа с чистыми углами, обрезанными с жесткими допусками.
• Шестигранный фланец: аналогичен шестигранной шайбе с выемкой, но шайба имеет коническую или слегка закругленную форму.

Все о болтах, гайках и шайбах

Независимо от проекта, важно знать все о болтах, гайках и шайбах, чтобы выбрать правильный крепеж. Fasteners, Inc. в Денвере может помочь вам определить, какая длина, размер, форма, прочность и материал вам понадобятся для вашего проекта.

Болты

Болты проходят через предварительно просверленное отверстие в двух или более материалах. Болты предназначены для различных целей, для них также может потребоваться гайка или шайба. Вот объяснение типов болтов.

• Стандартный болт: Стандартный болт имеет шестигранную головку. Используемый для обработки металла, дерева и пластика, он будет иметь гладкий выступ прямо под головкой и перед резьбой, если это длинный болт. С более короткими стандартными болтами они могут иметь полную резьбу.Этот тип болта проходит через просверленное отверстие и использует гайку с другой стороны.
• Каретка или каретный болт: С выпуклой головкой, каретный или каретный болт имеет квадратное сечение под головкой, которое предназначено для удержания болта, когда он находится в дереве. Иногда для предотвращения поворота балки используются два болта.
• Болт с метчиком: Этот тип болта имеет полную резьбу. Он используется в резьбовом или резьбовом отверстии и не требует гайки.

Гайки

Болт — это тип крепежа, для которого часто требуется гайка, которая затягивается на конце и помогает скрепить вместе несколько материалов.Вот виды орехов.

• Накидная гайка или гайка желудя: Эти гайки имеют куполообразную форму. Купол желудевой гайки выше и острее, чем накидная гайка. Болт должен соответствовать длине материала и гайки, поскольку резьба болта не проходит через гайку.
• Гайки с нейлоновой вставкой: Гайки этого типа образуют резьбу при навинчивании на болт. Это помогает предотвратить соскальзывание гайки или откручивание болта. Контргайка с нейлоновой вставкой является более короткой версией гайки этого типа.
• Фланцевая гайка: Гайка этого типа имеет встроенную шайбу, которая позволяет быстрее собирать ее. У некоторых из них есть зубчатые шайбы.
• барашковая гайка: Крылья на этом типе гайки позволяют затягивать ее вручную.
• Шестигранные и квадратные гайки: Эти гайки подходят для стандартных болтов.

Шайба

Часто крепежу требуется шайба между гайкой и болтом для распределения нагрузки.Иногда между головкой болта и материалом без гайки используются шайбы.

Шайбы уменьшают износ отверстия и останавливают внутреннее давление на более мягкие материалы. Кроме того, шайба может предотвратить откручивание болта. Это виды шайб.

• Разъемные стопорные шайбы предотвращают откатывание болта.
• Плоские шайбы плоские и помогают распределять нагрузку.
• Fender Шайбы — плоские шайбы большего диаметра.
• Зубчатые стопорные шайбы используются для предотвращения откручивания болта или гайки.
• Шайбы для отделки используются для внешнего вида и аккуратно подходят к гайке или болту.

Узнать все о болтах, гайках и шайбах и выбрать подходящий крепеж для вашего проекта не так сложно, как может показаться. Наша команда экспертов по крепежу в Fasteners, Inc. в Денвере может помочь вам выбрать крепеж, который может вам понадобиться, включая болты, гайки и шайбы.

ТОП-10 лучших гаек и болтов 2021 года — Bestgamingpro

Топ-10 лучших гаек и болтов 2021 года

3. Болты с шестигранной головкой и плоской головкой Метрические винты Гайки Крепежные детали Плоские и стопорные шайбы Ассортиментный комплект SAE Нержавеющая сталь 304, 510 шт. M4 M5 M6

• ã € орехи, на которые можно положиться ã €: шестигранные гайки vigrue очень прочные и удобны как для внутреннего, так и для наружного использования. эта нержавеющая сталь превосходит обычный металл и обеспечивает прекрасную стойкость к ржавчине. нетоксичен и не загрязняет окружающую среду.
• ã € хорошая упаковкаã € ‘: все шестигранные гайки упакованы в прочное и прочное поле, чтобы эффективно выдерживать нагрузку всей связки.Чтобы орехи не рассыпались или не уложились во время использования, мы специально собираем для каждого совершенно разные виды гаек, чтобы они были удобны и удобны при хранении. не только предоставить лучший продукт, но и лучшую систему хранения для него.
• ã € высококачественный нержавеющий материал 304 ã € ‘: эти гайки состоят из 100% нержавеющей стали 304, которая, без сомнения, является одним из самых устойчивых к электричеству и коррозии металлов, что делает их более долговечными, чем у других гаек, доступных на рынке. В настоящее время.даже в нездоровой обстановке, такой как чрезмерная температура, холодный климат и чрезмерная влажность. у них превосходная коррозионная стойкость, устойчивость к ржавчине и превосходное качество…
• ã € более широкий диапазон измеренийã € ‘: m2 * 65шт, m2.5 * 65шт, m3 * 50шт, m4 * 55шт, m5 * 20шт, m6 * 30шт, m8 * 25шт шестигранные гайки, всего 315шт. в соответствии со стандартизированной метрической системой. в комплекте 7 совершенно разных размеров могут удовлетворить ваши совершенно разные желания.
• ã € огромные примененияã € ‘: m2 m2,5 m3 m4 m5 m6 m8 Оборудование для сортировки шестигранных гаек предназначено для разнообразного использования и для профессионалов, любителей, домовладельцев, ремонтников, различных поделок.Набор идеален для замены поврежденных или недостающих гаек. когда ты злишься из-за нехватки орехов, это отличный друг для тебя. у оборудования есть ряд совершенно разных размеров, которые могут удовлетворить самые высокие требования.

Проверить цену сейчас

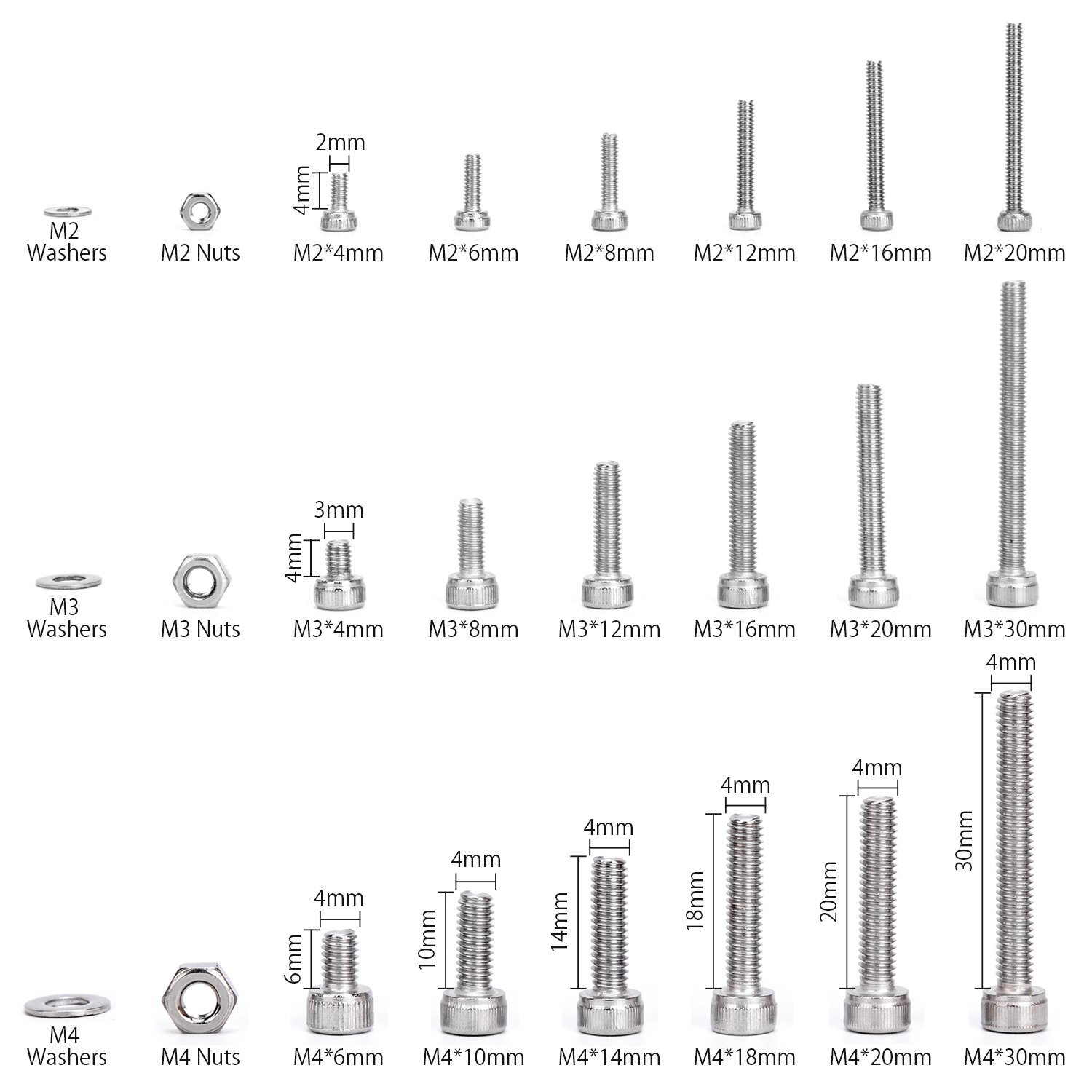

4. Набор метрических шестигранных гаек из нержавеющей стали 304, 315 шт., Для винтового болта (M2 M2,5 M3 M4 M5 M6 M8)

• â Размер: м2 м3 м4 болты с головкой под шестигранник винты гайки шайбы ассортиментное оборудование
• 304 нержавеющая сталь с коррозионно-стойким оцинкованным концом для обеспечения длительного срока службы, эти высококачественные ассортиментные винты для дома, автомобилей и магазинов
• â материалы: нержавеющая сталь 304, коррозионностойкая
• шт. Количество: 1200 шт. / 24 размера, вероятно, наиболее часто используемых болтов с шестигранной головкой из нержавеющей стали, винтов, гаек
• extensive обширное программное обеспечение: отлично подходит для электрических соединений на домашнем оборудовании для семьи и бизнеса, в автомобильной и морской промышленности, благодаря которому источник питания имеет резьбовое / болтовое соединение

Проверить цену сейчас

7.Ассортиментный набор болтов, гаек и шайб, 108 штук

• â— † количество в комплекте: болты с полукруглой головкой с крестообразным шлицем, гайки, шайбы, крепежные винты, оборудование включает винты 180 шт., Шайбы 180 шт. И гайки 180 шт., В комплекте 540 шт., Дополнительный гаечный ключ
• â— † easy group: этот набор организован по отсекам в прозрачном футляре для хранения с защелкивающимся, прозрачным футляром для хранения для простой идентификации
• â— † хорошие материалы: высококачественная нержавеющая сталь 304, превосходная устойчивость к ржавчине, высочайшее качество изготовления
• â совершенно разные размеры: m3 x 6мм / 10мм / 14мм / 16мм / 20мм / 25мм, m4 x 6мм / 10мм / 14мм / 16мм / 20мм / 25мм, винты m5 x 6мм / 10мм / 14мм / 16мм / 20мм / 25мм с соответствующими гайками и шайбами ​​
• — программное обеспечение: эти винты будут широко использоваться во всех видах точного оборудования, маркированных устройств, устройств, цифровых товаров, оборудования для семейного дома, средств связи, замков, ламп, фонарей, игрушек и т. Д.если вы хотите одно измерение или совершенно другую сумму, добро пожаловать по телефону

Проверить цену сейчас

8. VIGRUE 540PCS M3 M4 M5 Винты с полукруглой головкой и гайкой Болт Плоские шайбы 304 из нержавеющей стали Набор крепежных винтов с гаечным ключом и чемоданом для хранения

• Используется для совместного крепления стальных, деревянных и пластиковых принадлежностей, состоит из размеров 1/4 дюйма — 20 x 3/4 дюйма — 20 x 1 -1 / 2â € ™ ã € 1 / 4â € ™ — 20 x 1â € ™ ã € 1 / 4â € ™ â € ™ — 20 x 2â € ™ â € ™ ã € 5 / 16â € ™ — 18 x 1-1 / 2â € ™ ã € 5 / 16â € ™ — 18 x 1â € ™ â € ™ ã € 5 / 16â € ™ â € ™ — 18 x 2â € ™ ã € три / 8â € ™ — 16 x 1-1 / 2â € ™ â € ™ и три / 8â € ™ â € ™ € ™ â € три / 8â € ™ â € ™ â € ™ € ™ три / 8â € ™ — 16 x 2â € € ™ â € ™.
• Широкий диапазон размеров на любой вкус: 44 болта с шестигранной головкой + шестигранная гайка 44 шт. + Плоская шайба 44 шт. + Пружинная шайба 48 шт.

Комплекты болтов

• изготовлены из высококачественных материалов, которые защищают их от ржавчины, устойчивы к ржавчине и коррозии, могут использоваться во влажной среде.
• Оборудование для болтов Vigrue хранится в удобном полевом органайзере, удобном для хранения и использования, а также при ежедневном доставке и удалении.
• Vigrue представляет услугу в связи с недостатком высокого качества нашего продукта. Если вам грустно из-за нашего продукта по любому поводу, пожалуйста, свяжитесь с нами, мы собираемся решить эту проблему.

Проверить цену сейчас

9. VIGRUE 180PCS Набор для тяжелых шестигранных болтов, гаек с плоской пружиной, включает 9 стандартных размеров SAE

• ã € чрезмерное качествоã € ‘- изготовлено из высококачественной нержавеющей стали 304, которая отличается высокой мощностью и обеспечивает хорошую коррозионную стойкость в нездоровых условиях, таких как чрезмерная температура, холодный климат и чрезмерная влажность. они обладают превосходной стойкостью к ржавчине и прекрасной стойкостью к окислению, что может гарантировать очень долгую эксплуатацию.
• ã € packageã € ‘- все шестигранные гайки упакованы в прочное и прочное поле, чтобы эффективно выдерживать нагрузку всей связки. Чтобы орехи не рассыпались или не уложились во время использования, мы специально собираем для каждого совершенно разные виды гаек, чтобы они были удобны и удобны при хранении. не только предоставить лучший продукт, но и лучшую систему хранения для него.
• ã € sizesã € ‘- m2 m2.5 m3 m4 m5 m6 m8 шестигранные гайки. в соответствии со стандартизированной метрической системой.в комплекте 7 совершенно разных размеров могут удовлетворить ваши совершенно разные желания.
• ã € слабый магнитный ã € ‘- магнитные свойства нержавеющей стали 304 из-за причин преобразования конструкции обычно не находятся на одинаковой стадии, потому что магнитные свойства нержавеющей стали разных материалов, что означает, что магнитные свойства 304 металл все время обладает слабыми магнитными свойствами.
• ã € огромные примененияã € ‘- m2 m2,5 m3 m4 m5 m6 m8 Оборудование для разборки шестигранных гаек предназначено для разнообразного использования и для профессионалов, любителей, домовладельцев, ремонтников, различных поделок.Набор идеален для замены поврежденных или недостающих гаек. когда ты злишься из-за нехватки орехов, это отличный друг для тебя. оборудование имеет ряд совершенно разных размеров, которые могут удовлетворить самые высокие требования к…

Проверить цену сейчас

Технический специалист . Гуру социальных сетей . Злой решатель проблем. Всего писатель. Интернет-энтузиаст . Интернет-ботаник . Страстный геймер. Твиттер-бафф.

Болты с квадратным подголовком — что вы о них знаете?

Все мы знаем, что такое болты.Это детали, используемые для крепления двух и более материалов. На сегодняшний день существует огромное количество разнообразных крепежных элементов или болтов. У разных типов болтов есть свой набор свойств, преимуществ и областей применения. Одним из таких широко используемых типов болтов является болт с квадратным подголовком. Эти болты также называются тренерскими болтами. Как и другие болты, болты с квадратным подголовком могут быть разных типов. Что это за разные типы тренерских болтов? Где они используются? Ответы на эти вопросы содержатся в следующем посте.Пожалуйста, прочтите, чтобы узнать больше.

Что такое болты с квадратным подголовком?

Иногда требуются специальные болты, подходящие для использования в таких областях, как строительство деревянных изделий, древесных материалов и столярных изделий. Для этих целей существуют специально разработанные типы болтов, которые называются болтами с квадратным подголовком. Ранее, в 1800-х годах, эти болты использовались при строительстве карет и их колес. Отсюда они и получили свое название.Эти болты бывают разных стилей и форм головы и шеи. В следующем разделе мы поговорим о различных типах головок этих болтов, их свойствах и применении.

Различные типы кареточных болтов, их свойства и применение

Вот некоторые из наиболее часто используемых типов кареточных болтов, а также их свойства и области применения:

1. Круглая головка, ребристая шейка: Эти болты с квадратным подголовком изготовлены из низкоуглеродистой стали.Эти типы тренерских болтов имеют зазубренные или ребристые выступы и имеют круглую головку. В основном они используются в мягких и пластичных металлах, пластмассах и дереве.
2. Круглая головка, короткая шейка: Эти болты имеют круглую головку и короткое квадратное плечо. Они имеют единый шаг резьбы и обычно изготавливаются из низко- или среднеуглеродистой стали. Короткая шейка этих болтов делает их пригодными для использования с листовым металлом, поскольку шейка стандартного размера может создавать препятствия.
3. Плоская головка, квадратный вырез: Как следует из названия, они имеют плоскую головку, которая обеспечивает более низкий профиль на верхней или передней стороне крепления по сравнению с профилем болта с круглой головкой.Эти типы застежек для автобусов специально разработаны для гаражных ворот. Однако их можно использовать и для других приложений.
4. Шейка ребра: Крепеж каретки шейки ребра обычно изготавливается из низкоуглеродистой стали. Эти застежки имеют круглую головку и плоскую опорную поверхность. Опорная поверхность этих болтов составляет 90 ° с хвостовиком. Болты с шейкой оребрения в основном используются для изготовления тонкой фанеры.

Это все, что вам нужно знать об этих чрезвычайно полезных типах креплений.Хотите узнать больше об этих застежках? Вам интересно покупать эти болты с квадратным подголовком? Что ж, если вы ответили на оба эти вопроса «да», то было бы неплохо поговорить с опытным производителем и поставщиком этих крепежных элементов. Компания Norwood Screw Machine Parts — один из таких экспертов. Они являются одним из пользующихся наибольшим доверием и ведущих производителей болтов с квадратным подголовком в отрасли.

Болты и гайки для плуга (класс 8)

Номер детали

Тип болта / гайки

Ширина x длина

Получить предложение

4F3664

Болт для плуга

, класс 8,

.625 x 1.500

4F3653

Болт для плуга, степень 8

0,625 x 1,750

4F3654

Болт для плуга, степень 8

0,625 x 2.000

3F5108

Болт для плуга, степень 8,

950139 0,6 Болт для плуга, степень 8

0,625 x 2,500

4F3657

Болт для плуга, степень 8

0,625 x 2,750

4F3658

Болт для плуга, степень 8

0,625 x 3.000

4F3665

Болт

625 x 3,500

4F0391

Болт для плуга, класс 8

0,625 x 3,750

4F3671

Болт для плуга, класс 8

0,625 x 4.000

4F3672

Болт для плуга, степень 8

0,750 x 2,250

5J4773

Болт для плуга, степень 8

0,750 x 2,500

5J4771

Болт для плуга, степень 8

0,750 x 2,750

1J6762

9000 Болт

750 x 3,250

5F8933

Болт для плуга, класс 8

0,750 x 3,750

1J0962

Болт для плуга, класс 8

0,750 x 4,250

1J6761

Болт для плуга, класс 8

3 0,750 x 900 Болт для плуга, степень 8

0,750 x 6.000

5P6784

Болт для плуга, степень 8

0,750 x 7.000

5J4772

Болт для плуга, степень 8

0,875 x 2,500

6F0196

Болт

875 x 2,750

5J2409

Болт для плуга, класс 8

0,875 x 3.000

8J2935

Болт для плуга, класс 8

0,875 x 3,250

2J2548

Болт для плуга, класс 8

39 0,89 Болт для плуга, степень 8

0,875 x 4,250

1J0849

Болт для плуга, степень 8

0,875 x 4,625

3J2801

Болт для плуга, степень 8

1.000 x 2,500

1J5607

Болт

000 x 2.750

4F4042

Болт для плуга, класс 8

1.000 x 3.000

4J9058

Болт для плуга, класс 8

1.000 x 3,250

4J9208

Болт для плуга, степень 8

1.000 x 3,750

5P8136

Болт для плуга, степень 8

1.000 x 4.000

1J3527

Болт для плуга, степень 8

1.000 x 4.500

1J4947

9000 Болт
