Смесительный узел теплого пола своими руками: Смесительный узел для теплого пола своими руками

Содержание

Смесительный узел для теплого пола своими руками

Для отопления пола может быть использована система «теплый пол». При этом, смесительный узел для теплого пола своими руками сделать возможно. Но необходимо учитывать все особенности самой системы и соблюдать требования, которые регламентируют весь процесс работы. При установке узла смешивания потребуется все делать в соответствии с инструкцией.

Для чего узел необходим

Традиционная система отепления, которая обычно устанавливается в комнатах, имеет высокую температуру, не редко превышающую 75 градусов.

Данная температура является недопустимой для теплого пола по целому ряду причин:

  • При высокой температуре ходить по полу будет, как минимум, не комфортно. Поверхность может стать не просто горячей, а обжигающей. Комфортной температурой является от 25 до 30 градусов;
  • Многие напольные покрытия теряют свой прежний вид, если температура слишком высокая. Часто в них появляются щели и большие трещины;
  • Повышенная температура может привести к порче стяжки;
  • Сами трубы также имеют определенную температуру. Из-за того, что они оказываются вмурованными в бетон, при высокой температуре исчезает возможность расширения стенок, из-за чего создается напряжение, которое со временем полностью выводит их из строя;
  • Дополнительный источник теплоотдачи отрицательно влияет на формировании определенного микроклимата в самом помещении.

Таким образом, узел подмеса для теплого пола необходим для устранения высокой температуры воды, которая и отапливает пол.

«Теплый пол» и монтаж смесительного узла должны устанавливаться специалистом или человеком с большим самостоятельным опытом. Это позволит избежать большинства отрицательных факторов при дальнейшей эксплуатации.

Узел смешения для теплого пола обязателен, то есть в системе отопления распределительный узел необходим при любом варианте обогрева пола с помощью воды. Смесительные узлы компенсируют часть температуры воды и позволяют работать устройствам систем отопления без повреждений в оптимальном режиме.

Сам принцип работы смесительного узла почти не меняется, но имеется несколько основных схем для подключения.

Основные схемы

Схема смесительного узла теплого пола имеет несколько вариантов, но в основном используется стандартная конструкция, в которой узел подмеса теплого пола является трехклапанным или двухклапанным узлом.

Основная группа схем не включает в себя более сложные варианты, так как для самостоятельного устройства достаточно любой первичной схемы, которая не будет действовать хуже более усложненных конструкций.

Первая схема с использованием клапана двухходвого типа

Запорные краны шарового типа. Они используются только для полного прекращения подачи воды. Это может быть необходимо, если в подогреве полов нет необходимости или при проведении каких-либо работ. Данный кран должен быть достаточно прочным, но больше никаких требований к нему нет, так как его роль заключается только в перекрытии подачи воды. Он не вносит никакого вклада в работу самой системы отопления.

Косой фильтр. Этот элемент не является обязательным, но его использование способно увеличить срок службы всей системы. Он способен защитить ее от попадания твердых частичек из самого радиатора. Термометр. Он помогает следить за работой всего узла, а также требуется при стабилизации и балансировке смесительного центра.

Используется клапан двухходового типа. Обычно применяется однотрубный вариант, так как он способен выполнять большой объем и имеет высокий уровень производительности.

Используется термоголовка, у которой есть датчик накладного выносного типа. Прибор устанавливается на термоклапан. Там головка будет открывать или закрывать проход для теплоносителя в зависимости от температурного режима. Используются сантехнические тройники при этом, они прикрываются перемычкой.

Для подробной настройки системы можно использовать балансировочный клапан. При необходимости его заменяют вентилем сантехнического типа. Также необходим циркулярный насос. Именно он проводит обслуживание всей системы. Желательно иметь насос с несколькими режимами, которые можно переключать в зависимости от требований к режиму пола. Для отсутствия протекания используется обратный клапан.

Данная система работает довольно просто. Вода переходит через косой фильтр, а также термометр, после чего доходит до клапана. На данном этапе поток уменьшается, а термоголовка реагирует на изменение температурного режима, давая сигналы на открытие и закрытие.

Циркулирующий насос оставляет специальную зону разрежения. Именно туда и переходит поток. Объем производительности самого насоса не подвержен изменениям. Именно по этой причине поступает поток охлажденной воды, который переходит из линии обработки. Оба потока смешиваются и перемещаются в поток, который имеет уже необходимый температурный режим.

Этот водяной носитель и регулирует теплоснабжение пола. Благодаря тому, что термосмесительный узел совершает действия смешивающего характера, насосный узел насыщает систему водой с комфортным температурным режимом.

Может быть интересно

Вторая схема с трехходовой клапаном

Данный вариант схож с первой схемой, но имеет ряд своих отличий, в том числе используется трехходовой клапан, в котором и идет смешивание. При работе открыты два клапана. Благодаря таким особенностям процесс стабилен. Требуется использовать клапан, у которого подача потоков идет перпендикулярно. Кроме этого, можно использовать обратный клапан, который работает при сбое в работе циркулярного насоса. Обратный клапан используется как стабилизатор всех нарушений в системе, но его устанавливают редко.

Третья схема с термостатическим клапаном

Термостатический клапан совершает смешивание по одной оси двух поточной воды. Такой клапан имеет своеобразную форму, а также определенное схематическое направление всех потоков. Вариант является компактным и имеет байпас, так как его роль выполняет клапан.

Четвертая схема с параллельным подключением

Данный вид системы имеет значительные отличия от предыдущих. Данный вид строения узла позволяет использовать параллельное подключение насоса на байпас, но к его верхней точке подходят сразу несколько потоков, которые идут от общей системы и от обработки коллектора.

Данная система имеет ряд преимуществ, в том числе и компактностью. Особенно часто используется в помещении с ограниченным местом. Но у этой схемы также есть и ряд недостатков, в ом числе низкая производительность. Кроме этого, с данной схемой усложняется процедура балансировки. Большинство уже готовых смесительных узлов имеют именно такую систему сборки, более вероятно, что из-за компактности.

Пятая схема с трехходовым термоклапаном

Данная схема повторяет почти полностью ту, что была ранее. Единственным отличием является трехходовой термоклапан, установленный в верхней части, над самим насосом.

Для тёплых полов можно использовать любую систему. Все будет зависеть от возможностей и наличия комплектационных материалов. Также важен отопительный сезон, так как при различных требованиях к отоплению балансировка будет необходима при любой работе с термосмесителем. То есть узел должен будет не только подмешивать воду с измененным температурным режимом, но и реагировать на резкие изменения. А это потребует большего количества деталей.

При покупке комплектующих не стоит экономить. Для полноценной и бесперебойной работы потребуется приобретать качественные запчасти. Это позволит избежать большинства поломок.

Использование основных схем также может зависеть от особенностей отопительной системы и характеристик пола, например, если площадь пола больше двухсот квадратных метров, то стоит использовать схему с трехходовым клапаном.

Особенности установки

У установки смесителя есть свои нюансы, которые необходимо учитывать. Все правила стоит соблюдать для более полноценной и бесперебойной работы системы. Особенности:

  • двухходовой клапан обладает больше устойчивостью к различным изменениям. Используют его обычно для небольших площадей. Такой тип клапана является более надежным и более простым в обеспечении;
  • трёхходовой клапан имеет множество недостатков, которые возможно устранить с помощью правильной первичной балансировки. Если этого не сделать, то из-за перепадов температур возможно проведение полной системы отопление пола в негодность. Например, при резком изменении температурного режима, если клапан был не настроен, то в трубах создаются скачки давления, которые могут привести к тому, что трубы лопнут;
  • при использовании трёхходового клапана все детали должны быть тщательно проверены на дефекты. Кроме этого, желательно использовать все комплектующие от одного производителя;
  • при наличии различных скачков температурного режима, который может быть связано как с погодными условиями, так с сезонными изменениями, необходимо использовать контроллер, позволяющий системе самостоятельно регулировать уровень стабилизации;
  • место установки подмеса должно быть выбрано заранее. При этом, установка устройства должна быть сделано до контура пола и в специальном ящике коллекторного типа;
  • система сначала устанавливается, затем подключается ко всем трубам. После этого устанавливают дачник температуры, а также напора, давления;
  • если узел закрепляется не на жесткой системе гидроснабжения, то необходимо жесткое крепление к стене;
  • три хода в клапане позволяют процесс смешения регулировать автоматически;
  • использование самый простой системы возможно только в случаях с очень маленькой площадью. Во всех остальных случаях должны использоваться двух- или трехходовые клапаны;
  • при покупке всего комплектующего узла целиком необходимо предварительно ознакомиться с инструкцией, а также техническими характеристиками;
  • на большую площадь можно установить как один большой смеситель, так и несколько маленьких. Всё зависит только от желания, а также от требований к отоплению;
  • если планируется установка нескольких маленьких смесителей, то вся площадь разбивается на равные секции, после чего обеспечивается узлами;
  • электроэнергия подключается к системе только после того как все работы по установке уже были выполнены. Особенно это касается трехходовых клапанов;
  • весь процесс установки должен иметь четкую структуру — выбор смесителя, точка установки, обустройство места, процесс установки, подключение, балансировка и нахождение оптимального режима;
  • сейчас существуют различные модификации смесителей, которые могут использоваться в различных сетях индивидуального и общего характера. Но при этом, стандартная комплектация узла включает в себя вентиль термостатический и настроечный, головку термостатического типа, насосный блок, различные приборы температуры и других показателей.

Весь процесс самостоятельной установки должен проходить поэтапно, то есть все предварительные меры, в том числе и по обустройству места, должны быть выполнены. Большая часть дополнительных приспособлений обычно устанавливается только по желанию установщика.

Это относится и к изменению погодных условий, а также к различным стабилизаторам температурных режимов и давления. Кроме этого, сам процесс установки должен начинаться только после того как произведены расчеты. Например, на 150 квадратных метров будет достаточно одного двухходового клапана, если нет вторичных факторов.

Самостоятельно установить узел вполне возможно, но при этом требуется соблюдать все условия и требования к системе отопления. Кроме этого, необходимо помнить, что многие характеристики различных схем установки должны быть учтены заранее.

Выбор комплектации узла зависит от условий и требований, которые будут устанавливаться для полноценной работы. Установкой должен заниматься специалист или лицо с опытом, так как это позволит избежать большинства ошибок.

Смесительный узел для теплого пола своими руками

Предназначенный для регулировки температуры теплого пола путем смешивания воды из котла и обратки, смесительный узел для теплого пола своими руками сделать не сложно.

Основные составляющие

Смесительный узел состоит из двух важных деталей – регулирующего клапана и циркуляционного насоса. За счет насоса происходит постоянная циркуляция теплоносителя, а регулирующий клапан, когда нужно, добавляет горячий теплоноситель в том количестве, которое требуется для поддержания заданной температуры.

Конструкция смесительного узла может состоять из двух видов клапанов: 3-х или 2-х ходового клапана. Смесительный клапан выполняет функцию смешивания горячего теплоносителя, который поступает из котла, с остывшим — из контура. Клапаны могут регулироваться как автоматически с помощью сервопривода и управляющего устройства, так и вручную.

3-х ходовой клапан

В помещениях  большой площадью теплого пола рекомендуется использовать 3-х ходовой клапан. Оснащенный таким клапаном коллектор для водяного пола устанавливают, как правило, в помещениях, где теплый пол занимает больше 200 кв.м. Обычно, 3-х ходовой смесительный клапан оснащен погодозависимыми датчиками, в которых установлены специальные программы, определяющие нужную температуру для теплого пола с учетом внешних факторов. Данный клапан используют в теплых полах, предназначенных быть основным отопительным элементом.

К сожалению, у 3-х ходового клапана есть несколько существенных недостатков. Первый – он может по сигналу с терморегулятора подать воду 80-90 °С из котла напрямую. Из-за этого повредится отопительный контур, стяжка и напольное покрытие. Вторым недостатком является то, что такой клапан обладает слишком большой пропускной способностью, из-за чего при минимальном изменении в настройках температура в помещении может сильно повысится.

2-х ходовой клапан

2-х ходовой клапан дает возможность более плавной и стабильной регулировки подачи теплоносителя.

Оснащенный 2-х ходовым смесительным клапаном коллектор водяного пола, как правило, устанавливается в помещении площадью меньше 200 кв.м. Благодаря клапану происходит смешивание теплоносителя из обратки, при этом регулируется количество поступающей из котла воды.

Данная особенность функционирования клапана теплый пол никогда не перегреется, что увеличивает срок его эксплуатации. 2-х ходовой смесительный клапан обладает малой пропускной способностью.

На видео ниже смотрите устройство смесительного узла.

Каждый смесительный узел и коллектор имеет большое количество модификаций и вариантов монтажа. Выбирая вариант установки, учитывайте удобство и целесообразность.

Cмесительный узел для теплого пола своими руками

Разница температур в центральной системе отопления и устройстве водяного теплого пола становится тем фактором, из-за которого необходимо дополнительно устанавливать коллекторный отдел. Он смешивает теплоносители и распределяет их подачу в систему.

Назначение устройства

Ремонтируя санузел, многие устанавливают там систему теплого водяного пола. Эти устройства работают по тому же принципу и на тех же носителях, что и центральное отопление. Зачастую общая схема монтажа выглядит следующим образом:

  • нагревательный прибор;
  • высокотемпературная линия теплообменников;
  • низкотемпературный контур радиаторов.

В батареи отопления поступает нагретая котлом вода. Обычно ее температура не менее 75 градусов. Однако поверхность напольного покрытия не предусматривает нагрев выше 31 градуса. Большее значение будет доставлять дискомфорт человеку при хождении по полу босиком. Однако, учитывая толщину бетонного раствора, в который вмурованы трубы, и слой финишной отделки, общий нагрев теплоносителя, поступающего в этот контур, должен быть не выше 50 градусов. Поэтому горячую жидкость из нагревательного прибора направлять в контур теплого пола напрямую нельзя. Именно для этих целей и нужен коллектор для водяного теплого пола.

Коллектор для теплого водяного пола смешивает кипяток из системы с холодной водой обратки и направляет подогретую жидкость в трубы отопления

В этом устройстве горячая жидкость отопительной линии смешивается с холодной из обратного контура. В результате такого процесса в отопительную систему пола поступает носитель необходимой температуры. При этом вся конструкция исправно и слаженно работает. Из котла горячий теплоноситель поступает напрямую в батареи и коллектор. Также в смесительный узел подключают и холодную обратку. На выходе из агрегата в систему отопления пола течет подогретый до нужной температуры теплоноситель.

Иногда можно обустроить теплый пол водяной без коллектора. В этом случае устраивают общий низкотемпературный контур на обе системы, а подогрев носителя в них обеспечивает воздушная помпа и контролируют специальные датчики.

Однако если отопительная схема предусматривает еще и нагрев воды для бытовых нужд, в этом случае никак не обойтись без смесительного шкафа. Поскольку такая жидкость на выходе должна быть не холоднее, чем 65 градусов, а это значение слишком высоко для подогрева пола.

Собрать и подключить смесительный узел — посильная задача для каждого

Несмотря на кажущуюся сложность, установить и подключить коллектор теплого пола своими руками вполне посильная задача. Для этого нужно подробнее изучить принцип его работы и особенности устройства.

Механизм работы узла

Смесительный прибор выполняет не только функции по регулировке температуры воды в линии. Он еще отвечает за нормальное ее движение по цепи. Прибор включает в себя предохранительный вентиль и круговой инжектор. Последний элемент обеспечивает нормальную циркуляцию носителя в системе нагрева пола с необходимой для этого скоростью. Этот момент важен для полного и равномерного прогрева поверхности.

Циркуляционный инжектор отвечает за равномерное распределение теплого носителя в контуре водяного пола

Клапан предохранения отвечает за смешивание воды в контуре. При поступлении кипятка на вход, он открывает поступления из обратной цепи, пока горячая вода не смешается с холодным носителем из нее. После этого он прекращает подачу кипятка.

Кроме двух основных узлов, в коллектор могут быть включены проводящие и запирающие вентили, клапана для стравливания воздуха и байпас, выполняющий функцию защиты прибора от перегрузки. Эти элементы не всегда могут быть включены в устройство. Поэтому коллектор для теплого пола своими руками может быть установлен несколькими разными методами. Здесь все зависит только от необходимого вам результата.

Нужно сказать, что смесительный узел всегда монтируют на участке перед входом в контур подогрева. Однако непосредственное место его нахождения может быть где угодно. В некоторых случаях целесообразно установить прибор прямо в том же помещении, где проходит система. Обычно так делают в многоквартирных домах. Иногда уместно поставить его в общей котельной. Этот вариант, пожалуй, станет предпочтительным для частных коттеджей. Если предусмотрено несколько помещений с подогревом пола, обычно распределители помещают в каждой из комнат либо устраивают один общий коллектор в подходящем для этого месте.

При самостоятельной установке смесительного узла, составьте схему его монтажа

Все различия в принципе работы смесителей определяют вентили предохранения. Самыми распространенными из них считают клапаны на два и три положения.

Питающий вентиль

Клапан на два положения, или двухходовой, оснащен термопарой. Именно эта деталь имеет датчик температуры и контролирует ее уровень перед подачей в контур обогрева пола. Этот элемент открывает и закрывает клапан при подаче кипятка из бойлера или котла.

Двухходовые клапаны — оптимальный вариант для оснащения системой подогрева небольшой площади жилья

Зачастую доступ для холодной воды открыт постоянно, а горячая жидкость подается по мере необходимости предохранительным вентилем. Это способствует защите от перегрева труб и продлевает срок эксплуатации всей системы. Кроме того, питающий клапан не пропускает большое количество теплоносителя. Поэтому вода в нем равномерно смешивается и нагрев происходит постепенно, исключая температурные скачки.

В большинстве случаев, такое устройство станет оптимальным вариантом для оборудования теплого пола в помещениях до двухсот квадратных метров.

Клапан на три положения

Такое устройство сочетает в себе функции питающего вентиля, а также балансировочного клапана. Он отличается от двухходового крана тем, что смешение жидкости внутри этого прибора происходит постоянно.

В системах с трехходовыми клапанами не исключены резкие скачки температуры теплоносителя

Вентиль устроен так, что в его резервуаре между подачей кипятка и холодной воды находится задвижка, обычно установленная в положении на 90 градусов. Однако ее можно повернуть в ту или другую сторону, в зависимости от нужной вам температуры. Управление и регулировка осуществляется в них с помощью сервопривода и терморегулирующих датчиков. Без таких приборов не обойтись, если в доме проложено несколько теплопроводящих цепей. Кроме того, эти устройства уместны для зависимых от погодных условий отопительных систем.

Такая аппаратура позволяет изменить степень нагрева труб в зависимости от температуры на улице. При ее снижении эффективность прежнего обогрева будет уже не так высока. Поэтому происходит автоматическая регулировка по заданным параметрам. Хотя есть устройства с ручным управлением, они малоэффективны. Сегодня особенную популярность завоевали автоматические трехходовые клапаны.

В этих приборах контроллер погодных условий вычисляет нужную температуру и управляет вентилем. Аппаратура представляет собой сегмент в 90 градусов, разбитый на двадцать равных участков по 4, 5 градуса. Автоматическая сверка температур происходит каждые двадцать секунд. При несоответствии заданного параметра реальному нагреву носителя, прибор перемещает значение в нужную сторону на одно деление, то есть на 4, 5 градуса.

Кроме того, такие устройства могут сэкономить на энергоносителях. При вашем отсутствии вы можете предварительно указать минимально необходимую степень обогрева и автоматика будет поддерживать ее.

При всех своих достоинствах, вентили на три положения обладают некоторыми недостатками. Во время их работы не исключена случайная возможность запуска в систему теплого пола кипятка. Такие ситуации недопустимы, так как от резкого изменения температуры трубы могут не выдержать таких скачков и лопнуть, что приведет, в свою очередь, к другим неприятностям. Кроме того, в отличие от питающих клапанов, эти механизмы имеют высокую пропускную способность. Поэтому отрегулировать его довольно сложно. Даже незначительные изменения в этом случае могут привести к резкому изменению температуры носителя в линии.

Расположение коллекторных отделов

Как было замечено выше, поместить смесительный узел для теплого пола своими руками можно перед каждой из отопительных систем либо установить общий коллектор. В первом случае каждую группу нужно оснастить регуляторами температуры, аппаратурой расхода и такими вентилями:

  1. Клапан балансировки обратки. Этот прибор задает необходимый уровень нагрева системы теплого пола. Внутри него происходит регулирование поступлений кипятка и холодного носителя из обратной системы. Для его поворота и фиксирования в необходимом положении используют шестигранный ключ. Окончательно зажимают клапан специальным крепежным винтом, чтобы избежать случайного смещения вентиля с заданных параметров. Кроме того, на устройство нанесена расходная шкала, регулирующая его пропускную возможность. Обычно она ограничена пятью кубическими метрами в час.
  2. Запорный вентиль балансировки радиатора. Это устройство служит для связи коллекторного отдела с остальными контурами отопительной системы и выполняет регулировочные функции. Чтобы установить его в необходимом положении так же, как и в первом случае, используют шестигранник и прижимной винт.
  3. Переливной клапан. Этот прибор поддерживает постоянное давление в системе путем непрерывного перелива лишнего теплоносителя в байпас. Такое свойство отличает его от обычного предохранительного вентиля, поскольку последний регулирует давление однократным выпуском жидкости. Параметры необходимые для нормального функционирования теплого пола устанавливают с помощью специальной рукоятки управления.

Схемы установки систем отопления могут отличаться. Например, для цепи с одной радиаторной трубой обязательно предусматривают байпас. При этом он должен всегда быть открытым, чтобы избыток кипятка поступал напрямую в радиатор. Если же предусмотрен и обратный контур, то в байпасе нет необходимости.

Схема установки коллектора при отсутствии обратки

Если общая отапливаемая площадь невелика, целесообразно поместить коллекторный отсек на вторичном контуре.

Собранный узел смешивания зачастую помещают в специально предназначенный для этого коллекторный шкаф. Запомните, что он не должен находиться на слишком большом расстоянии от системы обогрева пола. Хотя при этом допускается его размещение в общей котельной, а не только в отапливаемом помещении.

Следует упомянуть, что все элементы коллектора можно не только собрать самостоятельно, а приобрести уже в готовом виде. Учитывая сложность расчета всех приборов, лучше доверить этот этап специалистам. После установки и подключения не забудьте провести тестовый запуск обогрева. При этом обратите внимание на степень нагрева пола и ее равномерность. Правильная регулировка температур гарантирует вам успешный результат.

Схема расположения основных узлов при двухтрубной системе отопления

Установка и подключение смесительного отдела системы теплого пола, пожалуй, самый сложный этап в оборудовании этой конструкции отопления. Такие работы требуют специальных знаний и опыта для проведения расчетов. Если вы не уверены в своих силах, доверьте дело квалифицированным мастерам.

Схема расположения основных узлов при двухтрубной системе отопления

Коллектор для теплого водяного пола смешивает кипяток из системы с холодной водой обратки и направляет подогретую жидкость в трубы отопления

Собрать и подключить смесительный узел — посильная задача для каждого

Циркуляционный инжектор отвечает за равномерное распределение теплого носителя в контуре водяного пола

При самостоятельной установке смесительного узла, составьте схему его монтажа

Двухходовые клапаны — оптимальный вариант для оснащения системой подогрева небольшой площади жилья

В системах с трехходовыми клапанами не исключены резкие скачки температуры теплоносителя

Схема установки коллектора при отсутствии обратки

Перепускной клапан поддерживает постоянное давление в системе обогрева

Балансировочный клапан задает уровень нагрева системы теплого пола

Запорный клапан балансировки радиатора в разрезе

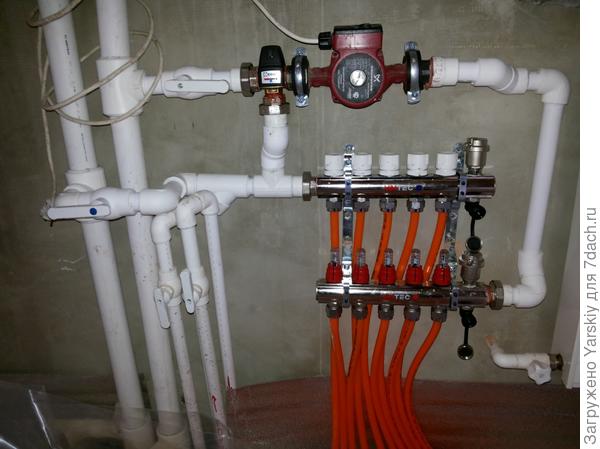

Пример установки смесительного узла теплого пола в общей котельной дома

Самые лучшие посты

Смесительный узел для теплого пола своими руками — принцип работы, установка (6 фото)

Теплые полы сегодня устанавливаются как во всем доме, так и в отдельных помещениях. В большинстве случаев теплые полы используют как дополнительное отопление в комбинации с радиаторным. А учитывая, что напольный обогрев считается низкотемпературным, возникает потребность в установке смесительного узла. В этой статье будет рассматриваться вопрос, как сделать смесительный узел для теплого пола своими руками.

Зачем он?

Смесительный узел необходим только в тех случаях, когда теплый пол работает на основе воды. Стандартная система отопления в своей схеме имеет такую конструкцию:

  • Отопительный котел.

  • Теплоноситель (вода).

  • Высокотемпературный контур для радиаторов.

  • Низкотемпературный контур теплого пола.

Как правило, для радиаторов котел прогревает теплоноситель до 80-95°С. Касательно пола, нормальной температурой считается 31°С, что позволит комфортно передвигаться по полу. Так, он не будет слишком горячим и холодным, соответственно.

Важно учитывать толщину стяжки, где располагаются трубы и вид покрытия. Если теплопроводность используемых материалов низкая, то теплоноситель прогревается до большей температуры, например, это может быть 35-55°С.

Но как было сказано вначале, котел прогревает теплоноситель до слишком высокой температуры, которая никак не подходит для теплого пола. Как быть в таком случае? Как раз для таких случаев устанавливается смесительный узел. В нем происходит смешивание горячего и холодного теплоносителя, так что температура выравнивается, а полы получают необходимую температуру. Соответственно теплые полы будут работать корректно и без сбоев.

Смесительный узел вам не понадобится, если котел используется для прогрева теплоносителя только для теплых полов.

Как работает узел подмеса

Если сказать двумя словами, то узел подмеса работает по такому принципу: от котла теплоноситель направляется к коллектору, а возле клапана со встроенным термостатом останавливается. Когда уровень температуры выше допустимой нормы, открывается клапан и подмешивает холодную воду. По достижении заданной температуры, клапан закрывается, и процесс смешивания прекращается.

Однако нас интересуют тонкости организации смесительного узла. Поэтому рассмотрим, какими двумя методами его можно организовать.

Два метода организации узла подмеса

Коллектор не только управляет и анализирует температуру поступающего теплоносителя, он также осуществляет его циркуляцию. Состоит коллекторный узел из двух деталей:

  1. Предохранительный клапан питает греющий контур горячим теплоносителем по потребности, а также анализирует температуру на входе.

  2. Циркуляционный насос обеспечивает необходимое движение теплоносителя по греющим контурам. Благодаря этому поверхность пола прогревается равномерно.

Помимо этих двух важных деталей, в комплект могут включаться и другие дополнительные элементы:

  • Узел защиты от больших нагрузок.

  • Байпас.

  • Отсекающий и дренажный клапан.

  • Воздухоотводчик.

Если планируется монтировать теплый пол в разных комнатах, то узел подмеса устанавливается на общий коллекторный шкаф или в каждую комнату отдельно.

Работа смесительного узла организовывается с использованием двухходового и трехходового клапана. На двухходовом клапане установлен термостат с инфракрасным датчиком. Он анализирует температуру поступающего теплоносителя. Имеющаяся головка клапана открывает или закрывает подачу горячего теплоносителя. Зачастую такой клапан называют питающим. Как же происходит процесс смешивания горячей и холодной воды? Текущая вода по системе двигается по кругу. Головка предохранителя то открывает, то закрывает клапан для подмешивания горячей воды.

Если площадь отапливаемого помещения больше 200 м 2, то использовать двухходовой клапан не рекомендуется.

Что касается трехходового клапана, то он выполняет одновременно две функции: байпасного крана балансировки и питающего клапана. В нем происходит смешиваний воды, которая поступает из системы теплого пола обратно уже остывшей. Клапан, оснащенный тремя ходами, зачастую оборудуется сервоприводом. В таком случае происходит управление погодозависимым контролером и термостатом. В корпус клапана помещена заслонка, которая вмонтирована между трубами горячей и холодной воды, эта зона имеет 90°. Благодаря этому существует возможность настраивать температуру в точности до 1°С.

Трехходовой клапан считается универсальным, так как его можно внедрять в систему с погодозависимым контроллером, а также для теплых полов с большим количеством отопительных контуров.

Но, несмотря на все эти положительные моменты, трехходовой клапан имеет свои недостатки. Например, резкая подача охлажденной воды в трубы может вызвать скачок сильного давления. Кроме этого, он нуждается в щепетильной регулировке. Если будут хоть малейшие сбои в настройке, температура теплого пола значительно изменится.

Некоторые решают монтировать клапаны с ручной регулировкой. Но в таком случае очень сложно настроить каждый отдельный контур на одинаковую температуру. Поэтому в большинстве случаев практикуется система с автоматической регулировкой. Для этой цели устанавливается погодозависимый контроллер, который анализирует температуру на улице каждых 20 секунд, как следствие в отопительную систему подает сигнал на корректировку температуры в большую или меньшую сторону.

Монтаж и подключение узла подмеса

Установка смесительного узла не представляет больших трудностей. Сегодня существует немало схем и инструкций, следуя которым все можно сделать своими руками. Первым делом выбираете место, где будет осуществляться монтаж смесительного узла. Его установка всегда выполняется до коллектора. Далее, подключаете его к трубе подачи и обратки. В обязательном порядке монтируется температурный датчик, обычно он идет в комплекте изделия. Когда узел установлен, пришло время его подключения.

Процесс подключения включает в себя несколько этапов настройки смесительного узла. Для этого вам необходимо настроить датчики температуры, задать оптимальную температуру для теплоносителя, а также смонтировать оставшиеся элементы. Благодаря современным технологиям процедура монтажа и подключения смесительного узла не займет у вас много времени. А подробные инструкции позволят выполнить все работы своими руками.

Видео

В этом видеоматериале речь идет о том, как сделать смесительный для теплого пола самостоятельно:

Вконтакте

Facebook

Twitter

Google+

Pinterest

LiveJournal

Одноклассники

Мой мир

Смесительный узел для теплого пола своими руками — Стройка дома от и до

Правильная и эффективная работа системы теплого пола во многом обуславливается работой распределительного коллектора. Данный элемент в системе очень важен: благодаря ему поддерживается необходимая температура теплоносителя в контуре теплого пола. Главный элемент всей конструкции коллектора – смесительный узел для теплого пола своими руками, в котором происходит смешение холодного и теплого теплоносителя. И от того насколько точно и правильно работает коллектор теплого пола зависит микроклимат в помещении.



Систему теплого можно отнести к низкотемпературным разновидностям отопления, рабочая температура которого находится в пределах 35-50 градусов по Цельсию. И чтобы добиться этого уровня необходимо предназначенные для этого смесительные узлы.

Смесительный узел для теплого пола включает в себя: регулирующий клапан и циркуляционный насос. С помощью насоса выполняется постоянная циркуляция теплоносителя, а клапан регулирующий в случае необходимости прибавить горячий теплоноситель необходимое количество для поддержания необходимой температуры.



В устройстве смесительного узла может быть использовано две разновидности клапанов: двух и трех ходовой смесительный клапан. Смесительный клапан нужен для смешивания горячего теплоносителя, который поступает из котла, с уже остывающим из отопительного контура. Клапаны можно регулировать ручным способом или автоматически с помощью устройства управления или сервопривода.

Коллектор для теплого пола, который оснащен трех ходовым смесительным клапаном, используют для помещений для тепловых полов больше двухста метров квадратных. Подобные виды кланов оснащены погодозависимыми датчиками со специально заложенными программами, которые могут определить необходимую температуру для теплого пола в зависимости от каких-либо факторов.

Однако необходимо учитывать, что трехходовой клапан имеет некоторые недостатки:

1. Может по определенному сигналу термостата подавать воду из котла напрямую. При этом отопительный контур может быть поврежден

2. Такие виды клапанов обладают большой пропускной способностью, что пр любом незначительном изменении в регулировке может увеличить температуру в помещении.

Коллектор для теплого пола, оборудованных двухходовым смесительным клапаном используется для помещений площадь которых до двухста метров квадратных.

При таком клапане пол практически никогда не перегревается.

Смесительные узлы для теплого пола своими руками имеют различные варианты установки и модификации – это безусловно, необходимо учитывать. При выборе необходимо руководствоваться удобством и необходимостью установки.

Все смесительные узлы и коллектор имеют множество различных модификаций и вариантов установки. При выборе того или иного варианта необходимо руководствоваться целесообразностью и удобством их установки. Всю конструкцию коллектора наиболее удобно располагать в специальном шкафу со всеми регулирующими и измерительными приборами. А правильное их подключение будет гарантировать продолжительную и бесперебойную работу.

Как установить смесительный узел для теплого пола своими руками

Теплый пол – достаточно эффективный и экономически выгодный вариант отопления в частных домах и квартирах, особенно в регионах, где температура воздуха в холодное время года не опускается слишком сильно. Преимущество теплого пола заключается в необходимости теплоносителя относительно невысокой температуры, но в некоторых случаях это становится и его недостатком. Минус такой системы, что подключение теплого пола к централизованному отоплению крайне не желательно. Во-первы, теплоноситель, нагретый выше 70 градусов, может повредить систему, а, во-вторых, чрезмерное давление также приведет к механическим повреждениям.

Смесительный узел для теплого пола

Для того чтобы решить эту проблему монтируется смесительный узел, способный самостоятельно отслеживать и регулировать нагрев циркулируемого в системе теплоносителя. Подобные устройства продаются готовые, но, по сути, сделать смесительный узел для теплого пола своими руками достаточно просто, главное – разобраться в его конструкции и принципе работы.

Строение

Конструкция этого оборудования состоит из основных компонентов:

  1. Подающий клапан с системой саморегуляции. Автоматически увеличивает или уменьшает объем подаваемого теплоносителя в циркуляционную систему теплого пола.
  2. Датчик температуры необходим для полноценной работы подающего клапана. Именно, исходя из его показаний, определяется необходимость подачи нагретого теплоносителя, когда температура в циркуляционном контуре падает.
  3. Циркуляционный насос обеспечивает равномерную и непрерывную циркуляцию теплоносителя в системе. Это необходимо для полноценного и быстрого смешивания жидкости внутри труб теплого пола и нагретой жидкости, поступаемой от нагревательного оборудования или из систем центрального отопления.
  4. Клапан регулировки давления. Этот элемент устанавливается между входным коллектором и обраткой, сбрасывающей охлажденную воду. В случае увеличения давления в коллекторах теплого пола клапан сбрасывает часть воды в трубу обратного вывода.

Смеситель насосно-циркуляционного типа с такой конструкцией способен самостоятельно поддерживать температуру теплоносителя в системе не выше 55 градусов, для того чтобы максимально сохранять ее целостность и при этом эффективно обогревать помещение.

Отличия систем

В настоящее время монтируют смесители 2х типов:

  • Трехходовой клапан. Данный механизм позволяет регулировать температуру нагрева теплоносителя в коллекторах, благодаря смешиванию подаваемой горячей воды от нагревательного оборудования и охлажденной, которая прошла контур теплого пола.

Достаточно большая заслонка в клапане защищает систему, выступая в роли байпаса. С другой стороны, в случае поломки датчиков температуры или другого оборудования термоконтроля, через открытую заслонку в систему теплого пола будет подаваться большой объем горячей воды, который может привести к поломке всей системы. Причем если давление в коллекторах будет компенсироваться сбросом лишнего объема, то изменение температуры останется бесконтрольным.

Основным преимуществом трехходового клапана является возможность подсоединения дополнительного оборудования, например, температурных датчиков навесного или дистанционного типа. Различные датчики могут автоматически поддерживать заданную комфортную температуру независимо от изменения климатических условий на улице.

Трехходовой клапан смесительного узла

  • Двухходовый клапан обладает более простой конструкцией. В ее основе лежит электропривод, который открывает или наоборот закрывает запорный шток, в зависимости от того, необходимо поднять или наоборот снизить температуру теплоносителя в системе. Как правило, такой регулятор устанавливают только на небольших бытовых системах, так как он не способен пропускать достаточно большой объем теплоносителя за короткий срок, с другой стороны, терморегуляция при помощи двухходового клапана происходит максимально плавно.

Двухходовой клапан смесительного узла

Монтаж

В целом место расположения смесителя не играет никакой роли, но большинство специалистов советуют устанавливать его не на самом коллекторе, а возле нагревательного оборудования, например, в котельной, если она предусмотрена. Это исключает появление назойливого шума во время работы циркуляционного насоса в жилых помещениях. Хотя современные насосы для перекачки жидкости работают полностью бесшумно.

В процессе монтажа смесителя теплого пола необходимо учесть ряд особенностей для обеспечения достаточно длительных эксплуатационных сроков и удобного сервисного обслуживания. В частности это:

  1. Клапана деаэрации устанавливаются там, где предположительно может скапливаться воздух, в местах изгибов системы.
  2. В процессе монтажа необходимо полностью установить и закрепить узел, а уже затем устанавливать на него электрооборудование, блоки управления, уже потом подавать напряжение.
  3. Монтаж электрической части оборудования производится так, чтобы даже в случае поломки любой из частей смесителя вода на него не попадала. Также стоит учитывать возможность образования конденсата от перепада температуры на трубах, подающих горячий теплоноситель.
  4. Если смесительный узел монтируется отдельно от контура теплого пола, необходимо убедиться, что трубы, отводящие охлажденную жидкость из системы, не проходят по участку с отрицательными температурами или в них обеспечен постоянный ток воды. В противном случае возможно промерзание трубы, которое приведет к ее деформации или затруднит отвод влаги.
  5. Выбирая место для размещения нужно учесть удобный доступ к системе ручной регуляции оборудования. Клеммы электрооборудования также должны быть легкодоступны для того, чтобы обесточить всю конструкцию, если это будет необходимо.
  6. Трубы для разводки в смесители должны подбираться не только с учетом необходимого диаметра для соединения с фитингом, но и с учетом температурного режима. Далеко не все трубы, особенно пластиковые, подходят для подачи теплоносителя с температурой 75-90 градусов, который может подаваться от нагревательного оборудования.

Монтаж смесительного узла в доме

В целом установка подобной аппаратуры будет не оправдана, если автономное отопление частного дома изначально не рассчитано на высокотемпературный нагрев теплоносителя. Например, при использовании тепловых насосов, солнечных коллекторов и других приборов, использующих альтернативную и биологическую энергии. Ряд автономных котельных и бойлеров способен достаточно точно выдерживать температуру нагрева теплоносителя и соответственно реагировать в случае ее изменений.

Узел для теплых полов. Видео

Актуальные детали про смесительный узел для теплых полов на трехходовых клапанах можно узнать из этого видео.

Несмотря на то, что монтаж смесительного узла из уже готовых блоков –достаточно простой процесс, для начала стоит узнать стоимость готового изделия и необходимых для его создания комплектующих. В некоторых случаях гораздо выгоднее приобрести готовый смеситель, чем тратить свое время на его сборку. Тем более что готовое заводское изделие дает больше гарантий в процессе эксплуатации, чем собранное самостоятельно из отдельных компонентов.

Facebook

Twitter

Вконтакте

Одноклассники

Коллектор для теплого пола своими руками: устройство, схема подключения, монтаж

Организация водяного напольного отопления – мероприятие не из дешевых. Чтобы реализовать все преимущества поверхностного обогрева, домовладельцу приходится нести затраты на закупку большого метража труб, их монтаж и устройство цементной стяжки. На этом сэкономить не удастся, а вот собрать своими руками самый дорогой узел системы – коллектор для теплого пола – вполне возможно. Давайте рассмотрим варианты самодельных распределительных гребенок и разберемся, как их можно сделать самостоятельно.

Собираем заводской коллектор

Чтобы сэкономить на цене отопительного оборудования и самому смастерить коллекторный узел, нужно понимать, из чего состоят изделия заводского изготовления. В комплект входят такие детали:

  1. Распределительный элемент для подключения подающей магистрали на 2 и больше отводов, оснащенный евроконусами (фитингами для подсоединения труб). В большинстве случаев оборудован прозрачными колбами, где виден расход теплоносителя в каждом контуре (ротаметрами).
  2. То же, для подсоединения к обратной линии. Вместо расходомеров здесь стоят термостатические клапаны, управляемые вручную, от сервоприводов или термоголовок типа RTL. Их принцип работы прост: при нажатии на подпружиненный шток проходное сечение сужается, а проток воды через элемент уменьшается.
  3. Автоматические воздухоотводчики, устанавливаемые отдельно на подающий и обратный коллектор.
  4. Краны с пробками для опорожнения и заполнения контуров теплоносителем.
  5. Термометры, регистрирующие общую температуру на подаче и в обратке.
  6. Отсекающие шаровые краны и крепежные кронштейны.

Устройство коллекторной группы теплых полов

Для справки. В продаже встречаются коллекторные узлы с ротаметрами на обратной линии, вентили – термостаты регулируют подачу. Изменение компоновки не оказывает влияния на работу обогревательных контуров.

Приобретая гребенку, вы можете менять комплектность в зависимости от бюджета и схемы подключения к котлу. Например, купить распределитель без ротаметров, поставить 1 термометр вместо двух либо поместить узел в шкаф управления.

Заводские комплекты изготавливаются с таким расчетом, чтобы коллектор для теплого пола можно было легко и быстро собрать своими руками. Судите сами: распределительные элементы идут уже в сборе, их надо лишь подключить к греющим контурам и поставить вспомогательные детали согласно схеме. Как это правильно сделать, смотрите в следующем видео:

Помимо латунных и стальных изделий, существуют разновидности гребенок, сделанные из пластиковых секций, как показано на фото. Их монтаж выполняется аналогично, разве что с большей осторожностью при затяжке. Заметьте, что основные резьбовые соединения на группах для слива воды и подключения труб не нужно запаковывать льном либо ФУМ-лентой, практически везде предусмотрены резиновые уплотнители.

Пластмассовые распределители с установочным комплектом

Как сэкономить на смесительном узле

Многие мастера – сантехники считают его неотъемлемой частью коллектора для напольного обогрева, хотя это 2 разных элемента, выполняющих отдельные функции. Задача гребенки – распределение теплоносителя по контурам, а смесительного узла — ограничение его температуры на уровне 35—45 °С, максимум — 55 °С. Изображенная ниже схема подключения коллектора работает по такому алгоритму:

  1. Пока происходит прогрев системы, стоящий на подаче двухходовой клапан полностью открыт и пропускает максимум воды.
  2. Когда температура поднимается до расчетного значения (как правило, это 45 °С), выносной датчик воздействует на термоголовку, а та начинает перекрывать проток через клапан, нажимая на шток.
  3. После полного закрытия клапанного механизма теплоноситель, побуждаемый к движению насосом, циркулирует только в замкнутой сети теплого пола.
  4. Постепенное охлаждение воды регистрирует температурный датчик, отчего термоголовка отпускает шток, клапан открывается и в систему поступает порция горячей воды, а часть холодной уходит в обратку. Цикл нагрева повторяется.

Примечание. Если термостаты коллектора управляются сервоприводами, то к смесительному узлу добавляется байпас и перепускной клапан. Цель – организовать циркуляцию по малому кругу, когда сервоприводы по какой-то причине вдруг перекроют все контуры.

Хорошая новость для тех, кто сильно ограничен в средствах, но желает отапливаться теплыми полами: установка двух— или трехходового клапана с насосом нужна далеко не всегда. Снизить стоимость системы, избежав покупки смесителя, можно двумя способами:

  • запитать греющие контуры напрямую от газового котла через коллектор;
  • поставить на коллекторные клапаны термоголовки RTL.

В коллекторном узле, собранном из латунных тройников, предусмотрено регулирование путем автоматического ограничения обратного потока головками RTL

Сразу отметим, что первый вариант противоречит всем канонам и правильным считаться не может, хотя и применяется довольно успешно. Суть такова: высокотехнологичные газовые котлы настенного типа могут поддерживать температуру подаваемой воды на уровне 40—50 °С, что приемлемо для теплого пола. Но есть 3 негативных момента:

  1. Весной и осенью, когда на улице минимальные морозы, котел не сможет опустить температуру теплоносителя ниже 35 °С, отчего в комнатах станет душно и жарко из-за нагрева всей поверхности пола.
  2. В режиме минимального горения детали отопительного агрегата покрываются сажей вдвое быстрее.
  3. Из-за того же режима КПД теплогенератора снижается на 5—10%.

Совет. Чтобы избежать дискомфорта от жары в переходные периоды, нужно установить в комнатах частного дома традиционные радиаторы отопления, а напольный обогрев подключать уже при сильном похолодании.

Термостатические головки типа RTL действуют по принципу двухходового клапана, только стоят они на каждом контуре и не оснащены выносными датчиками. Реагирующий на изменение температуры воды термоэлемент стоит внутри головки и перекрывает течение по контуру, когда она нагрелась выше 45—55 °С (в зависимости от регулировки). При этом гребенка подключена напрямую к источнику тепла, работающему на любом виде топлива – дрова, дизель или пеллеты.

Важное условие. Для нормальной работы теплых полов, регулируемых термоголовками RTL, длина каждого контура не должна превышать 60 м. Подробнее об устройстве такого отопления и правильных схемах сборки коллектора рассказывается в отдельной инструкции и в очередном видео:

Как сделать гребенку из полипропилена

Распределитель, сваренный из полипропиленовых фитингов – это самый дешевый коллектор для теплого водяного пола, который только можно придумать. Недостатков у него несколько:

  • конструкция отличается большими размерами и не в каждый ящик поместится, поэтому ее придется монтировать на стене в котельной;
  • довольно проблематично установить расходомеры, поэтому их просто не будет;
  • нужно хорошо уметь паять полипропилен, чтобы не ошибиться ни на одном из многочисленных стыков.

Вывод. Изготавливать ППР гребенку имеет смысл, когда планируется ее установка в котельной, а количество отводов рассчитано на 3—5 контуров, иначе конструкция выйдет слишком громоздкой. О размерах можно судить по фото, где показан коллектор всего на 2 подключения, третий отвод – для присоединения магистрали от котла.

Для работы вам понадобится не больше 2 м ППР трубы диаметром 32 мм и такие же тройники по числу отводов. Вдобавок нужны переходные резьбовые муфты полипропилен – металл, шаровые краны и прямые радиаторные вентили, применяемые для балансировки. Изготовление коллектора для греющих контуров теплых полов выполняйте согласно инструкции:

  1. Тщательно отмерив глубину захода трубы в тройник и поставив снаружи метку, спаяйте эти 2 детали между собой.
  2. Отложите от края фитинга по трубе такое же расстояние и отрежьте ее и зачистите торец. Припаяйте к нижнему отводу тройника переходную муфту.
  3. Повторите операции, изложенные в п. 1 и 2. Полученный второй блок сварите с первым, затем переходите к третьему и так далее.
  4. Припаяйте с одного торца ППР колено или тройник для монтажа воздухоотводчика, а с другого – муфту под шаровой кран.

Примеры коллеккторов из ППР — на 3 и 9 отводов

Совет. Приваривайте фитинги вплотную друг к другу, иначе конструкция вырастет до невообразимых размеров и будет выглядеть неказисто.

Когда основная работа по сварке сделана, остается прикрутить краны и радиаторные вентили к муфтам, да поставить на место автоматический воздухосбрасыватель. Подробности сборки узла наглядно продемонстрированы в видеосюжете:

Распределитель из металлических фитингов

Если вместо полипропилена использовать металлические фитинги, то удастся немного уменьшить размеры конструкции и обойтись без паяльника. Но здесь вас поджидает другой подводный камень в виде дешевых тонкостенных тройников, за которые страшно браться трубным ключом – некачественный материал может треснуть. Если же покупать добротные фитинги, то общая цена изделия приблизится к заводскому коллектору, хотя экономия все равно останется.

Для изготовления необходимо выбрать тройники внутренняя / наружная резьба из хорошей латуни, показанные на фото, и шаровые краны с невысоким штоком и рукояткой типа «бабочка». На вторую часть гребенки пойдут все те же радиаторные вентили. Технология сборки проста: пакуйте резьбу льном или нитью и скручивайте фитинги между собой, а дальше устанавливайте краны и прочие детали.

Совет. При сборке старайтесь направить все боковые отводы в одну сторону, как и штоки кранов, дабы самодельный коллектор смотрелся презентабельно. При накручивании трубопроводной арматуры снимите в нее рукоятки и регулировочные колпачки, чтобы они не цеплялись за соседние краны.

Поставить расходомеры на гребенку из латунных фитингов – сложный вопрос. Тогда подающую линию придется собирать из крестовин и ставить специальные переходники для ротаметров. Некоторые из них тоже сделаны под евроконус, так что адаптер придется вытачивать. Проще отбалансировать систему без расходомеров.

Как видно на фото, ротаметр здесь поставить некуда

Стоит ли делать коллектор самому — выводы

Если вы хотите подключить 3—4 напольных контура по бюджетному принципу, то помучиться с полипропиленом однозначно стоит. При условии, что гребенку планируется ставить в котельную, а не внутрь красивого шкафа где-нибудь в коридоре. Пайку нужно выполнить очень скрупулезно, чтобы спустя 1—2 года ваше изделие не дало течь.

Когда необходимо собрать коллектор на 8—10 контуров теплого пола, то используйте фитинги из качественной латуни. Конечно, по габаритам такое изделие выйдет больше заводского, зато позволит сэкономить на количестве деталей.

Закрытая система | | Теплый пол своими руками

Введение

В этом подходе для излучающего пола используется специальный источник тепла. Жидкость в замкнутой системе повторно циркулирует вокруг и вокруг в полностью замкнутом контуре. Нет подключения к бытовому водопроводу. Основное преимущество этой системы заключается в том, что в закрытом состоянии в качестве теплоносителя можно использовать незамерзающий продукт вместо воды. Процент антифриза (пропиленгликоль) определяется типом источника тепла (нагреватель по запросу или резервуар) и указаниями, указанными на контейнере для незамерзания.

КАЖДЫЙ нагревательный элемент, который рекомендует и предлагает компания Radiant Floor, «РАЗРАБОТАН И НАЗНАЧЕН ДЛЯ ОТОПЛЕНИЯ ПОМЕЩЕНИЙ»! Эти устройства не являются вашими «типичными» водонагревателями, так что пусть вас не вводит в заблуждение компактный размер! Все наши нагревательные элементы производятся в соответствии с отраслевыми стандартами качества и надежности.

Эти высокоэффективные обогреватели созданы для лучистого отопления. Мы предлагаем устройства, которые будут нагревать как вашу лучистую (отопление), так и горячую воду.

Независимо от того, какую систему лучистого отопления вы выберете, будь то открытая, закрытая или теплообменник, или требуемый тип топлива, пропан, природный газ, электрическая или масляная … Компания Radiant Floor позаботится о вас !!!

Двухзонная закрытая система с блоком по запросу
Пример 3-х зонного индивидуального дизайна с сохранением пространства
3 зона закрытая с электрическим блоком

Одна закрытая зона (Radiant Ready A)
Использование масляного обогревателя

Закрытые системы часто используются во вторых домах или основных жилых домах в районах, подверженных длительным отключениям электроэнергии.Если проблема заключается в защите от замерзания, то хорошей идеей будет закрытая система с антифризом.

Нижняя сторона — два источника тепла. Все водонагреватели расходуют тепловую энергию, даже когда горелка выключена, а агрегат простаивает между циклами нагрева. Конечно, установка, предназначенная для обогрева пола, расходует тепло только в зимние месяцы. Но потери в режиме ожидания в течение шести месяцев из года в год могут складываться. Другое соображение — эффективность. Два водонагревателя с низким или средним КПД намного дороже в эксплуатации, чем один высокоэффективный агрегат.

Полезные советы:

Когда воздух покидает систему, давление падает. Когда система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать давление не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему! Расширительный бак закрытой системы предварительно заправлен и не требует давления.Если давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,… Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления. Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильный, этиленгликоль).

Колпачок на воздухоотделителе закрывается, когда он затягивается (по часовой стрелке), и открывается, когда колпачок откручивается (против часовой стрелки) на несколько оборотов, так что дневной свет виден через прорезь в колпачке … Колпачок воздухоотделителя может быть если хотите, удалите, но это не обязательно.При заполнении системы жидкостью крышка воздухоотделителя может находиться как в открытом, так и в закрытом положении. Для испытания системы под давлением воздухом необходимо, чтобы крышка была закрыта, чтобы воздух не выпускался… в этом и состоит цель. Очень важно, чтобы крышка была открыта на время работы системы.

Системный объем:

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов.7/8 ″ Pex… 1,9 галлона на 100 футов 3/4 ″ Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер). Radiant Floor Company включает эту информацию в свой рабочий лист.

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься.Некоторые антифризы поставляются «предварительно разбавленными». Обязательно проверьте перед покупкой. «ВСЕГДА ПРЕДВАРИТЕЛЬНО ЗАМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Очень красивый пример 2-х зонной закрытой системы, установленной хозяином дома.
Красивая закрытая шестизонная система Polaris
Четырехзонная закрытая система с использованием котла «Электро».

Источник тепла, такой как электрический бойлер («Электрокотел», показанный выше), может иметь термостатическое регулирование, очень похоже на обычный водонагреватель резервуарного типа, который направляет воду низкой температуры (120-135 градусов) на пол.Однако, если вы используете обычный бойлер (температура воды 185 градусов) в качестве источника тепла, потребуется смесительный клапан. См. Ниже.

Заполнение однозонной закрытой системы Электрокотлом
Пример вертикального нестандартного дизайна
Возможность поддержания давления в системе. Закрытая система лучистого отопления с автоматическим заправочным клапаном.Этот клапан низкого давления будет поддерживать постоянное минимальное давление после заполнения и продувки системы.

Закрытые системы «Radiant Ready»

Закрытая система «Radiant Ready»
Схема закрытой системы «Radiant Ready»
Однозонная система с петлевым (pex) коллектором для настенного монтажа

На фотографии выше изображена наша закрытая система с одной зоной «Radiant Ready A / T» для использования с водонагревателем по запросу.Эта предварительно собранная панельная система поставляется прямо из коробки, как вы ее видите здесь, включая насос, предварительно смонтированный контроллер, расширительный бак, воздухоотделитель, линейные термометры, а также различные манометры и клапаны. Весь комплект проходит испытания на герметичность, и всего четыре паяных соединения могут привязать его к вашей системе.

Закрытая система Такаги

Этот заказчик решил использовать канал Unistrut для монтажа своей «закрытой» системы Radiant Ready вместо фанерной плиты, входящей в комплект, но результат тот же — чистая, компактная и красивая установка, сделанная своими руками.Обратите внимание на добавление к этой системе смесительного клапана (серебристый трехходовой клапан с серой ручкой). Это дает заказчику более точный контроль температуры воды в системе.

Многозонная система, использующая нагреватель по запросу, сконфигурирована в соответствии со схемой ниже.

Поскольку большинство обычных котлов спроектированы для производства сверхгорячей воды (185 градусов), компания Radiant Floor Company строит так называемые «раздельные» коллекторы для многозонных «закрытых» систем, которые используют излучающее тепло пола в сочетании со стандартными радиаторами плинтуса и фанкойлами. , чугунные радиаторы или любое другое водяное отопительное устройство, требующее сверхвысоких температур.

В коллекторе этого типа предварительно установлен смесительный клапан. Например, плинтус или чугунные радиаторные зоны получают сверхгорячую воду прямо от источника тепла. В более прохладные зоны лучистого пола поступает вода из смесительного клапана. Схема ниже иллюстрирует этот подход.

Коллектор с разделением на четыре зоны

Разделение на три зоны
Другой пример нестандартного разделенного коллектора

Более горячий радиатор плинтуса возвращается в коллектор ПОСЛЕ «холодной» подающей трубы к смесительному клапану.Таким образом, более прохладная возвратная вода из лучистого пола может обеспечить идеальную воду для закалки. Компания Radiant Floor может настроить зонный коллектор для любого применения. В этом случае одна ножка на левой стороне коллектора питает зону плинтуса прямой 180-градусной котловой водой. Две ножки справа от смесительного клапана подают в радиаторную трубку котловую воду, которая была доведена возвратной водой до температуры 125 градусов.

Radiant Ready J

Для единственной излучающей зоны, выходящей из существующего обычного бойлера, эта модель «Radiant Ready J» включает смесительный клапан для регулирования температуры воды в котле на 180 градусов до гораздо более низкого диапазона 120–135 градусов, что идеально для внутрипольных систем. .

Циркуляционный насос ALPHA

Несколько лет назад, когда Grundfos представила на рынке США революционную серию циркуляционных насосов ALPHA, мы были поражены двумя вещами: 1) невероятной эффективностью и потенциалом энергосбережения ALPHA и 2) их высокой стоимостью.

Удивительный насос Alpha

Тем не менее, мы были достаточно взволнованы, чтобы инвестировать в несколько насосов ALPHA для целей тестирования, и мы убеждены, что во всяком случае, оценки Grundfos относительно экономии затрат консервативны.Теперь, четыре года спустя, стоимость насосов серии ALPHA резко упала, и теперь цена находится в пределах диапазона многих обычных радиационных циркуляционных насосов. В результате мы по возможности включаем циркуляционные насосы ALPHA в конструкции наших излучающих систем, чтобы наши клиенты могли сэкономить от 50 до 75% затрат при эксплуатации своих насосов.

Системы большого объема

Очень большие излучающие системы требуют первичного / вторичного водопровода. Если вас интересуют мелкие детали этого подхода к водопроводу, вы можете найти дополнительную информацию в разделе «Источники тепла / Водонагреватели по требованию» / Первичная / Вторичная сантехника на этом веб-сайте.Фотография ниже иллюстрирует красивое реальное применение этого метода.

Использование уличного дровяного котла с закрытой системой

Многие клиенты, особенно в сельской местности, устанавливают уличные дровяные котлы и используют их в сочетании с лучистым напольным отоплением. Обычно эти котлы через теплообменник подключаются к накопительному / резервному резервуару, который может взять на себя задачу нагрева воды, когда утомленный зимой домовладелец улетает в Карибское море и становится недоступным, чтобы бросить дрова в котел.

Если у вас уличный дровяной котел и по какой-либо причине вам необходимо использовать антифриз в системе теплого пола, следующая схема может оказаться очень полезной.

Открытый дровяной котел с отдельным накопительным / резервным баком

Некоторые дровяные котлы для установки вне помещений являются либо многотопливными системами (т.е. они могут сжигать древесину и , газ или масло), либо имеют встроенный змеевик теплообменника для подачи горячей воды для бытового потребления. В этом типе котла отдельный накопительный / резервный бак не требуется, и теплый пол можно запускать непосредственно от котла.

Эта схема применима к вышеупомянутым типам уличных дровяных котлов. Только не забудьте проложить подающую и обратную линии вашего котла ниже линии замерзания . Вот почему…

Обычно дровяной котел подсоединяется к теплообменнику (см. Рисунок выше). Как видите, это позволяет котлу нагревать резервуар с питьевой водой, который, в свою очередь, может обеспечивать ГВС И подогрев пола (в «открытой» или «закрытой» конфигурации).

Вода из котла в этот теплообменник течет 24 часа в сутки по замкнутому контуру, что делает теплообменник «постоянно активным» (т.е.е. всегда горячо). При необходимости накопительный бак забирает тепло из теплообменника и поддерживает постоянную температуру в баке. У непрерывно активного контура теплообменника два преимущества:

1) трубу от дровяного котла к дому можно проложить в неглубокой траншее (обычно около 1 фута), что сэкономит много труда и / или дорогостоящие затраты на земляные работы (очевидно, при постоянной циркуляции горячей воды в подаче и обратные линии, промерзание невозможно даже в траншее значительно выше линии промерзания), и

2) благодаря постоянной циркуляции воды в бойлере исключается расслоение.Другими словами, без постоянного потока через бойлер вода в верхней части водяной рубашки становится ОЧЕНЬ горячей, а вода в нижней части остается намного холоднее. А поскольку у большинства котлов есть водяные рубашки, содержащие несколько сотен галлонов воды, 50% воды в котле может иметь температуру 185 градусов (температура, при которой заслонка котла перекрывает подачу воздуха и переводит котел в режим покоя), а другая 50% могло бы быть значительно круче.

По сути, это означает, что котел, рассчитанный на X единиц тепловой мощности, теперь обеспечивает значительно меньшую номинальную мощность, чем проектная.Поскольку, когда одна из зон нагрева требует тепла, включается циркуляционный насос, вода снова течет через бойлер, перемешивая более горячую и более холодную воду вместе, и внезапно температура воды при 185 градусах становится 145 градусной воды. Это действительно может иметь значение в системе небольшого размера.

Итак, суть в том, что если вы хотите запустить излучающую систему непосредственно от дровяного котла, всегда закапывайте подающую и обратную трубы ниже линии замерзания. Как объяснялось выше, вода в ваш дом и из него будет течь только тогда, когда лучистая зона требует тепла.А поскольку многие наружные дровяные котлы находятся на расстоянии от 30 до 100 футов от дома, много воды может оставаться в холодной (хотя, по общему признанию, изолированной) траншее в течение длительного времени. Если эта траншея будет выше линии промерзания, у вас могут быть серьезные проблемы. Многотопливный дровяной котел или котел со встроенным теплообменником для ГВС. Линии к котлу и от котла должны быть проложены ниже линии замерзания.

Многозонная замкнутая (без давления / атмосферная) система с использованием дровяного котла для установки вне помещений.

Многозонная замкнутая (напорная) система с котлом.

Подключение EPK к зонному коллектору

На следующем рисунке показаны медные фитинги, необходимые для подсоединения комплектов расширения и продувки различных размеров к коллектору зоны . Эти фитинги и печатная копия этого чертежа прилагаются к каждой системе Closed и Heat Exchanger .

Заполнение и продувка системы лучистого отопления — критически важный процесс! Когда воздух покидает систему, давление падает.Когда ваша система лучистого отопления нагревается, давление возрастает, но когда она остывает, давление падает … Мы рекомендуем поддерживать не менее 15 фунтов на квадратный дюйм, когда система холодная. Когда давление в нагретой системе приближается к 0,… а затем охлаждается,… создается ОТРИЦАТЕЛЬНОЕ давление… Таким образом, создавая ВАКУУМ, он засасывает воздух в систему!

Ваш расширительный бак предварительно заправлен и не требует давления. Если ваше давление падает ниже 15 фунтов на квадратный дюйм, это означает, что в вашей системе все еще остается воздух,…Воздух — это ХУДШЕЕ, что может случиться с любой (гидронной) системой лучистого отопления. Перейдите по этой ссылке https://www.radiantcompany.com/details/fill/ для получения информации о заполнении и продувке вашей закрытой водяной системы отопления.

Если у вас три зоны, например, закройте шаровые краны под насосами для зон 2 и 3 и направьте поток воды на зону №1.

Если зона № 1 имеет несколько контуров трубопровода, каждый контур будет иметь шаровой клапан на стороне подачи петлевого коллектора, закройте все контуры зоны № 1, кроме первого, и направьте воду в этот первый контур. .Когда контур №1 зоны №1 был очищен, закройте контур №1 и разомкните контур №2. Повторите этот процесс для каждого контура в каждой зоне .

Если вы не используете давление в помещении (из шланга и т. Д.), Вы можете использовать перекачивающий насос для перекачки жидкости в вашу систему.

Вам не обязательно использовать антифриз, на самом деле система Radiant наиболее эффективна при использовании воды. НО «душевное спокойствие» того стоит! Если вы чувствуете, что хотите или нуждаетесь в использовании антифриза, продолжайте ниже:
Мы рекомендуем антифриз на основе пропиленгликоля (не автомобильного этиленгликоля).Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2,7 галлона на 100 футов 7/8 дюйма Pex… 1,9 галлона на 100 футов 3/4 дюйма Pex… 1,3 галлона на 100 футов 1/2 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Если вы используете в своей системе антифриз, мы рекомендуем антифриз на основе пропиленгликоля (а не автомобильного этиленгликоля).

Определите, сколько антифриза требуется вашей системе, добавив общее количество жидкости в трубку (2.7 галлонов на 100 футов (7/8 ″ Pex) плюс объем воды в источнике тепла (водонагреватель или бойлер).

Определите, какое процентное соотношение незамерзающей смеси к воде рекомендуется производителем источника тепла. Соотношения могут быть разными. Некоторые производители рекомендуют от 20% до 30% антифриза, другие — 50%. На правильное смешивание также влияет степень низкой температуры, от которой вы хотите защититься. Некоторые антифризы поставляются «предварительно разбавленными». Обязательно проверьте перед покупкой.

«ВСЕГДА ПРЕДВАРИТЕЛЬНО РАЗМЕШАЙТЕ АНТИФРИЗ ПЕРЕД ЗАКАЧИВАНИЕМ ЕГО В СИСТЕМУ»!

Перекачивающий насос — Отстойник НЕ должен использоваться при обратной промывке агрегата, а также при заполнении и продувке закрытой системы, использующей смесь антифриза.Мы рекомендуем мощный универсальный насос, такой как Wayne EC-50, или Wayne PC-4, или эквивалентный насос, такой как Utilitech .5 HP Cast Iron Transfer Pump , каждый из которых может генерировать до 45- psi. По следующей ссылке https://www.waynepumps.com/solution-center/utility-pumps-transfer/pc4 приведены технические характеристики насоса (модель № PC4).

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе.Фильтр и сетчатый фильтр системы станут наиболее грязными при заполнении, продувке и запуске, поскольку примеси в системе будут проходить через сетчатый фильтр и фильтр. Флюс представляет собой твердую (жирную / пастообразную) форму в холодном состоянии и разжижается при нагревании, частицы разрыхляются и перемещаются к сетчатому фильтру и фильтру.

Наши системы лучистого отопления не требуют особого обслуживания, кроме очистки фильтра в водонагревателе и поддержания давления в системе. Перейдите по этой ссылке https://www.radiantcompany.com / details / fill / и прокрутите вниз половину страницы, чтобы получить информацию о чистке фильтра и сетчатого фильтра вашей закрытой системы лучистого отопления.

ШУМ:
Грохочущий шум, исходящий от водонагревателя по требованию, скорее всего, связан с кипящей жидкостью, проходящей через теплообменник в водонагревателе. Это связано с тем, что жидкость движется через устройство слишком медленно. Этот уменьшенный поток вызван либо сужением, либо препятствием в водопроводе системы. Грязный фильтр и / или сетчатый фильтр, неподходящий трубопровод, липкий, забитый или забитый обратный клапан или смесительный клапан, накопление минералов (в результате жесткой воды), неправильная настройка скорости насоса, слишком много антифриза, если применимо (закрытая система) или установлена ​​слишком высокая температура водонагревателя.Кульминация любого,… (или) всего этого может привести к появлению шума отопительного агрегата!

В последний раз, когда вы вынимаете фильтр из водонагревателя, чтобы очистить его, и он чистый,… .. вы можете снять его, так как он разработан, чтобы просто «отломиться» от черной крышки, это снизит напор. и свести к минимуму любую возможность упомянутого выше. Встроенный фильтр должен оставаться в системе.

Триумф простоты (или «Как спасти испорченную закрытую систему»)

Однажды нам позвонил подрядчик по вентиляции и кондиционированию воздуха, компания DC Cheek Heating and Cooling, из Камминга, штат Джорджия.Будучи компанией, приверженной принципам целостности и качества, они приняли вызов преобразовать существующее шоу ужасов с деталями сантехники (чья-то ошибочная версия «закрытой / теплообменной системы») в «открытую систему» ​​компании Radiant Floor Company, используя Takagi , по запросу водонагреватель. Они были достаточно любезны, чтобы прислать нам фотографии «до» и «после».

Самодельный проект лучистого тепла в домашних условиях

Давайте будем честными. В английском языке недостаточно слов, чтобы описать проблемы с вышеуказанной установкой или шок от столкновения с ней.Если ребятам из Cheek’s Heating повезло, он не укусил их, когда они к нему прикоснулись.

Такой же проект после установки конструкции у нас!

К счастью, нужно несколько слов, чтобы описать эту заменяющую систему — простую и элегантную. В руках таких искусных профессионалов, как DC Cheek Heating and Cooling, не говоря уже о тех, кто занимается своими руками в собственном доме, системы отопления Radiant Floor Company становятся искусством.

Как установить теплый пол своими руками

Описание проекта

Навык

1 из 5
Легкий
Вы можете нанять профессионала для заливки и выравнивания песчано-цементной смеси, а также для подключения к котлу.

Стоимость

Около 580 долларов, не включая плитку

Расчетное время

2 дня для комнаты 12 на 12 футов

Лучистые полы с подогревом, вероятно, лучший способ обогреть любое пространство. Он удобный, тихий и энергоэффективный. Хотя электрическое лучистое тепло является популярным выбором для небольших проектов, например, для переоборудования ванной комнаты на водяной или водяной основе, лучистое тепло обеспечивает максимальную эффективность для более крупных проектов или масштабных реконструкций.

Hyrdonic Radiant — это, как правило, работа для профессионала, но есть способ сделать ее частью своими руками. Ключевым моментом является использование специально разработанной пенопластовой панели от Schluter Systems под названием Bekotec. Вы кладете панели прямо на пол, запрессовываете в них трубы PEX и добавляете тонкий слой специально перемешанного бетона — пять частей песка на одну часть портландцемента.

Панели имеют небольшой тепловой разрыв (R3), поэтому нет необходимости устанавливать дополнительный слой изоляции. Использование этой системы добавляет менее 1¾ дюйма, включая бетон, по сравнению с примерно 4 дюймами для старого метода привязки труб к проволочной сетке.Это оставляет больше места в подвальных помещениях. Тонкая плита будет нагреваться и остывать быстрее, что позволит вам использовать более низкую температуру воды и сэкономить на счетах за отопление. В целом, это делает лучистую плиту более отзывчивой.

Установка Beta American Services

Шагов:

  1. При необходимости обработайте пол выравнивающей массой.
  2. Очистите пол и установите кромку из пеноматериала.
  3. Положите первый ряд панелей, соединенных защелкиванием.
  4. Отмерьте и обрежьте последнюю панель ряда по размеру.
  5. Закройте оставшуюся область панелями.
  6. Определите интервал PEX: 6-, 9- или 12-дюймовые ряды.
  7. Запрессовка PEX между «шпильками» в панелях.
  8. Покройте область одной непрерывной петлей PEX.
  9. Оставьте дополнительные трубки в конце котельной, чтобы сантехник мог их подсоединить.
  10. Смешайте партию сухого бетона с песком и портландцементом в соотношении 5: 1.
  11. Распределите и выровняйте PEX, оставив минимум 5/16 дюйма материала над шпильками из пенопласта.«
  12. Дайте бетону застыть в течение нескольких дней, затем уложите пол по своему выбору.

Инструменты:

Руководство по установке системы подогрева пола

— Система подогрева полов Великобритании

Как установить систему теплого пола

Загрузите наше полное руководство по установке системы теплого пола или щелкните по ссылкам ниже, чтобы прочитать онлайн

Конструкции перекрытий

Установка теплого пола на стяжку / бетонный пол

Сплошные полы можно построить несколькими способами:
Метод однократной заливки бетона
Трубопровод системы теплого пола крепится к изоляции, а сверху заливается бетон.
Метод стяжки пола
Бетонный пол уже уложен, изоляция укладывается поверх бетона под напольным отоплением. Затем трубопровод крепится к изоляции и засыпается.
Существуют различные варианты этих методов. в зависимости от предпочтений строителей


Установка теплого пола в деревянный пол с использованием стяжки между балками

Постройте черный пол (мин. 25 мм от верхней линии балок) между балками пола, используя качественную плотную изоляцию из плит, опирающуюся на деревянные балки, прикрепленные к стороне балки.Затем прикрепите трубу теплого пола к утеплителю, выровняйте пол заподлицо с верхом балок. После того, как стяжка высохнет, на пол потребуется структурная плита. Обратите внимание, что при использовании этого метода конструкции пола необходимо учитывать дополнительный вес балок перекрытия

.


Установка теплого пола в деревянный пол с использованием алюминиевых пластин

Изолируйте между балками с помощью доской или стеганого утеплителя.Затем прибейте алюминиевые пластины к балкам, оставив не менее 200 мм на каждом конце участка, где будет вращаться ваша труба. Затем вы вставляете трубу в алюминиевые пластины.


Строительство коллектора теплого пола

Внутри коробки:

  • Латунный коллектор со смесительным клапаном
  • Циркуляционный насос
  • Вставки для трубы
  • Комплект шаровых кранов с шайбами ​​
  • Наконечник со сливными клапанами и манометром
  • Термостатическая головка

Соберите коллектор перед креплением к стене.Начните с ввинчивания наконечника в верхний корпус коллектора. Убедитесь, что манометр повернут к вам после того, как наконечник полностью вкручен. Если требуется регулировка, используйте вращающуюся гайку для регулировки, а затем снова затяните.

Присоедините шаровые краны к коллектору, как показано на рисунке. Красный справа (Flow) и синий слева (Return). Убедитесь, что вы используете прилагаемые резиновые шайбы, прежде чем прикреплять их к клапану смесителя, а затем полностью затяните.

Поверните циркуляционный насос влево так, чтобы он был обращен к себе.Затем затяните верхнюю и нижнюю гайки.
Теперь коллектор готов к креплению к стене.


Установка коллектора теплого пола

Коллектор можно установить непосредственно на стене или на подходящей монтажной плате, закрепив его кронштейнами подходящими креплениями (в зависимости от типа стены). Их нужно вставить в обозначенные отверстия, установочная поверхность должна быть ровной и вертикальной.

Отверстия для монтажного кронштейна можно использовать для отметки мест крепления и крепления блока коллектора к стене / монтажной поверхности с помощью подходящих креплений, обеспечивающих горизонтальное положение сборки.Насос следует повернуть лицевой стороной вперед, чтобы избежать загрязнения стены / монтажной поверхности, на которой должен быть установлен коллектор, проверьте общие размеры смесительного устройства, используя таблицу и рисунок ниже.

Убедитесь, что есть место для запорных клапанов и фитингов под впускными соединениями смесительного устройства, и оставьте не менее 300 мм от нижней направляющей коллектора до пола, чтобы предотвратить повреждение труб в месте их выхода на пол.


Как подключить трубу теплого пола к коллектору

Убедитесь, что вы разрезали квадрат трубы MLCP острыми пластиковыми трубными ножами. Важно открыть внутреннее отверстие трубы с помощью инструмента для развёртывания труб, чтобы избежать повреждения уплотнительных колец при вставке в моноблочный фитинг.Вставьте трубу в уплотнительное соединение до упора, затем поверните гайку, пока контрольная прорезь не совместится с прорезью в зажимном кольце, и убедитесь, что труба вставлена ​​полностью.

Примечание — Чтобы упростить установку трубы теплого пола, при необходимости смочите конец трубы и / или фитинг только чистой водой. Смазка маслом или консистентной смазкой нанесет непоправимый ущерб уплотнительным кольцам фитинга.

Наверните гайку на коллектор и затяните гаечным ключом на 27 мм, не прилагая чрезмерных усилий.При затягивании трубы на фитинг коллектора удерживайте фитинг гаечным ключом, затягивая трубную гайку. После того, как труба была подключена к коллектору потока, уложена в соответствии с чертежом компоновки труб и снова подключена к соответствующему соединению обратного коллектора, теперь это полный контур. Когда все контуры установлены и закреплены, уделите время проверке трубопроводов и убедитесь, что расстояние между ними правильное и нет ли перегибов в трубе.


Крепежная рейка (сплошная стяжка)

Крепежная шина используется для обеспечения равномерного монтажа трубы в помещении или комнатах.Он разделен на интервалы 50 мм. Так, например, если вы устанавливаете трубопровод с центрами 200 мм, вы должны закрепить первую трубу на расстоянии 100 мм от стены, затем оставить три зажима, повернуть трубу обратно в крепежную планку и закрепить в четвертом зажиме, что составляет 200 мм. Изоляционные зажимы используются для фиксации рельсов на месте

Расстояние между направляющими
Верхняя направляющая на чертеже, где труба входит в комнату, должна находиться на расстоянии 500 мм от верхней стены. Нижняя направляющая должна располагаться на расстоянии 300 мм от нижней стенки (см. Рис. 1), а затем разместить последнюю полосу посередине верхней и нижней направляющих, чтобы труба проходила ровно и ровно.

ПРИМЕЧАНИЕ
Не забудьте оставить достаточно трубы для соединения из комнаты с коллектором теплого пола (пакеты содержат небольшое количество излишков трубы для соединений).
Важно изогнуть трубу в форме «лампочки», чтобы избежать перегиба, если используется что-либо менее 200 мм между центрами.
Перед установкой внимательно прочтите инструкции по установке, заполнению и вводу в эксплуатацию, они проверены и протестированы, чтобы дать вам отличные результаты.

* Типовая стяжка пола глубиной 65 мм

ВАЖНЫЕ МОМЕНТЫ
Помните, что очень важно, чтобы труба укладывалась с должной осторожностью и не перекручивалась при установке.Электрическая проводка управления и работы по подающему и обратному трубопроводу, убедитесь, что это на месте, прежде чем выполнять отделочные работы. (См. Чертежи или позвоните нам по телефону 0800 232 1501)


Устройство теплого пола с использованием стяжки между балками

Центры труб 200 мм
(Помещение в соответствии с текущими правилами строительства)
При установке полов с подогревом в деревянный пол с шагом 200 мм трубы обычно укладываются по 2 пролета на балки (если балки находятся на расстоянии 400 мм от центра).Сделайте надрез на конце балок примерно в 100 мм от стены, чтобы труба UFH проникала в комнату и труба переходила в следующую балку. Зажимы должны быть через каждые 1–1,5 м.

Центры труб 150 мм
(Помещение с высокими тепловыми потерями, например, зимний сад)
При установке полов с подогревом в деревянный пол с шагом 150 мм трубы обычно прокладываются по 3 пролета в каждой балке. Сделайте надрез на концах балок примерно на 100 мм. Каждый второй надрез должен быть достаточно большим, чтобы в него поместились 2 трубы.Также вам нужно будет сделать выемку на другом конце балок, каждая вторая балка должна иметь выемки на концах, противоположных выемке, в которую входит труба. Зажимы должны быть через каждые 1–1,5 м.


Установка теплого пола с использованием алюминиевых пластин


Полы с подогревом во всей планировке дома

Посмотреть схему теплого пола в доме


О коллекторе теплого пола

Посмотреть схему коллектора системы подогрева пола


Заполнение системы

После того, как все контуры установлены, система должна быть заполнена и испытана под давлением.Для этого вам понадобится водопровод и садовый шланг, следуйте пошаговым инструкциям ниже.

Коллекторный смеситель имеет встроенный обратный клапан, обеспечивающий простое заполнение контуров теплого пола через сливной и наполняющий клапаны, установленные на коллекторах. Для использования обратного клапана контуры напольного отопления должны заполняться с помощью сливного и наполняющего клапана, установленного только на верхней направляющей — он не будет работать, если для заполнения контуров используется нижний сливной и наполняющий клапан.

Для правильного заполнения коллектора необходимо изолировать контуры. На верхней направляющей коллектора работайте справа налево и закройте расходомеры, повернув красное кольцо по часовой стрелке, рис. 2. Когда вы дойдете до последнего расходомера, убедитесь, что он полностью повернут против часовой стрелки, рис. 3, на 3 с половиной оборота и затем щелкните красный воротник вниз. Когда воротник опущен, используйте гаечный ключ на 19 мм, рис. 4, чтобы полностью открыть петлю. (Если этого не сделать, в петлю не попадет вода).

На нижней направляющей коллектора снова работайте справа налево и закройте синие изоляторы, вращая по часовой стрелке. Рис. 5. Когда вы дойдете до последнего синего изолятора, поверните его против часовой стрелки, чтобы открыть. Рис 6.

Когда на коллекторе будут открыты только один расходомер и синий изолятор, поверните красный и синий шаровые краны так, чтобы рычаги находились в горизонтальном положении.

Откройте автоматический воздушный клапан, повернув серый колпачок на 1 оборот против часовой стрелки.
Подключите водопроводную воду к верхнему заправочному клапану, подсоедините кусок шланга к нижнему заправочному клапану и поместите конец в ведро.Откройте клапаны заполнения и слива, поместив приспособление для открывания, прикрепленное к концам клапанов заполнения и слива, и поверните его на себя, чтобы открыть. Теперь коллектор готов к заполнению.

Теперь включите водопроводную воду. Как только вода выйдет из нижней точки наполнения, это будет означать, что первый контур полностью промыт. Изолируйте этот цикл, переходите к следующему и повторите процесс, используя шаги на предыдущей странице.

Когда последний контур полностью открыт, все контуры коллектора отключают нижнюю точку заполнения.Испытайте коллектор под давлением водопроводной воды, когда давление стабилизируется, отключите верхнюю точку наполнения и отключите шланг. В нормальных условиях на манометре должно быть не менее 3 бар. Если давление в водопроводной воде ниже, может потребоваться насос для опрессовки.


Сантехника в системе с одной зоной

Просмотр схемы водопровода в системе с одной зоной


Электромонтаж в системе с одной зоной

Просмотр схемы подключения в системе с одной зоной


Сантехника с использованием центра коммутации (многозонный)

Просмотр схемы водопровода с помощью центра коммутации


Подключение с использованием центра коммутации (многозонный)

Просмотреть электрическую схему с помощью центра коммутации


Ввод в эксплуатацию системы теплого пола

После того, как вы установили теплый пол, наполнили и проверили давление, подключили подающий и обратный трубопроводы к коллектору.Если пол представляет собой сплошную стяжку, перед выполнением этих шагов убедитесь, что пол подвергся естественному отверждению в соответствии с рекомендациями производителя стяжки.

  • Откройте шаровые краны, повернув красный / синий рычаги в линию.
  • Подсоедините термостатическую головку к смесителю.
  • Установите низкую температуру воды (20 ° C) на термостатической головке.
  • Медленно повышайте температуру в течение следующих 4 недель.
  • Снимите все белые колпачки (если многозонный) на корпусе нижнего коллектора и прикрепите приводы к коллектору.При использовании однозонной системы оставьте синие колпачки подключенными и убедитесь, что они полностью повернуты против часовой стрелки.
  • Удалите из коллектора весь воздух, который мог попасть, когда вы открыли подачу и отвод. Удалите воздух через автоматический воздухоотводчик, расположенный над указателем температуры.
  • Включите по одному термостату и убедитесь, что котел включается.
  • В многозонной системе убедитесь, что все термостаты по отдельности открывают правильные контуры. Черная метка привода должна приподняться.В системе с одной зоной проверьте, открыт ли клапан зоны.
  • Убедитесь, что насос работает, должны гореть зеленые лампочки.
  • Убедитесь, что расходомеры открыты, и отрегулируйте скорость потока, см. Следующую страницу.
  • Теперь горячая вода должна течь через коллектор из верхнего корпуса в пол и возвращаться в нижний корпус.
  • Проверьте правильность работы других зон, например, радиаторов / горячей воды.
  • Выключите термостаты и проверьте, выключены ли исполнительные механизмы, насос и котел.Котел может продолжать работать, если другие зоны требуют тепла или если насос в бойлере работает с перебоями.

Начальный период прогрева займет много времени, так как пол холодный и будет отводить все тепло из трубопроводов. Это приведет к тому, что вода, поступающая на пол (верхний корпус), будет теплой, как показывает датчик температуры, а вода, поступающая к нижнему корпусу, будет холодной.
Температуру пола следует постепенно повышать в течение нескольких дней, чтобы не повредить бетонный / стяжной пол.


Регулировка расходомера системы обогрева полов

Как сбалансировать контуры с помощью расходомеров
Расходомеры имеют двойную регулирующую функцию, то есть они не только регулируют расход воды, но также включают изолирующую функцию, которую можно открывать и закрывать, не влияя на настройку расхода. Расходомер имеет внутренний комбинированный регулятор потока и расходомер, см. Рис. 7, и внешнюю красную манжету. Красный воротник (1) используется для блокировки клапана. Внутренний регулятор используется для настройки расхода в контуре, увеличения или уменьшения расхода с помощью прилагаемых гаечных ключей на 19 мм, см. Рис. 8.Изменение расхода можно увидеть на шкале на трубке расходомера. Убедитесь, что клапан находится в полностью открытом положении. Чтобы проверить запорный клапан, следуйте приведенным ниже инструкциям:

Поверните красную манжету против часовой стрелки примерно на три с половиной оборота. Вы увидите, как весь расходомер вращается и поднимается. Если клапан перевернуть — более трех с половиной оборотов — внутренняя пластмассовая резьба может быть повреждена и вызвать утечку. Если вы дойдете до упора, поверните
назад на пол-оборота.

Теперь вы готовы использовать функцию регулирования потока. Опустите красную манжету, пока она не коснется коллектора (1). Затем с помощью гаечного ключа на 19 мм или пальцами отрегулируйте расход с помощью черных плоских гаек в нижней части расходомера (2). Вы можете прочитать требуемый расход в литрах в минуту прямо по красному индикатору на шкале на прозрачной трубке расходомера. После установки требуемого расхода снова поднимите красную манжету (1), пока она не войдет в зацепление с черными плоскими поверхностями под гаечный ключ в нижней части расходомера (2), см. Рис. 9.

Очистка трубки расходомера с подогревом пола
Поверните красную манжету (1) по часовой стрелке, пока функция отключения не будет полностью закрыта. Снимите трубку расходомера, закрепив черные плоские поверхности гаечного ключа, затем с помощью давления руки или накидного гаечного ключа на 17 мм осторожно открутите трубку расходомера против часовой стрелки. Очистите трубку и снова прикрутите. Поверните красную манжету (1) против часовой стрелки, пока запорный клапан снова полностью не откроется.


О смесительном блоке

Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C.Этот температурный диапазон подходит для ряда применений с подогревом пола от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой в ​​коммерческих целях. На следующих рисунках показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием.


Как работает смесительный клапан для теплого пола

Смесительный клапан предварительно смонтирован на коллекторе для экономии времени при установке. В его основе лежит термостатический смесительный клапан, который представляет собой специально разработанный смесительный узел, обеспечивающий точный контроль температуры полов с подогревом.Уникальная конструкция компонентов внутреннего смесительного клапана гарантирует, что горячая вода из источника тепла и возвратная вода из подпольного контура смешиваются вместе в корпусе клапана для создания диапазона температур от 20 ° C до 70 ° C. Этот диапазон температур подходит для всей области применения теплых полов, от ввода в эксплуатацию новой стяжки пола до работы с очень толстой стяжкой пола в коммерческих целях. На рисунках ниже показано, как смесительный клапан работает через термостатическую головку с дистанционным зондированием:

  • Первоначально холодная жидкость в датчике дистанционного зондирования пропускает почти всю первичную горячую воду из источника тепла через клапан.Постепенно температура датчика повышается по мере того, как контуры пола начинают нагреваться
  • В зависимости от настройки температуры термостатической головки, когда температура датчика повышается, челнок начинает перекрывать первичную горячую воду, позволяя возвратной воде поддерживать температуру, установленную на головке, до 70 ° C, если требуется
  • Как только температура, установленная на головке на датчике, будет достигнута, челнок уравновешивает необходимое количество первичной горячей воды и вторичной возвратной воды для поддержания этой температуры.В зависимости от настройки термостата горячая вода может быть почти полностью перекрыта, что позволяет использовать очень низкие температуры, подходящие для ввода в эксплуатацию стяжек полов, вплоть до 20 ° C, если это необходимо.
  • Термостатический смесительный клапан имеет клапан увеличения потока, который позволяет возвратной воде течь непосредственно в выпускное отверстие для смешанной воды. Это охлаждает температуру смешанной воды, измеряемую удаленным сосудом, и вызывает открытие смесительного клапана, позволяя большему количеству первичной горячей воды проходить через смесительную камеру, и повышает температуру до значения, установленного на головке
  • .


«Теплый пол» Инструкция по эксплуатации

Есть два основных элемента управления подогревом пола; один — программируемый термостат, другой — термостатическая головка.

Программируемый термостат
Этот термостат дает вам возможность установить общий контроль времени с двумя различными настройками температуры. Как и в случае с более традиционной системой отопления, первая настройка температуры используется для обеспечения комфортной среды обитания (обычно 21 ° C) в течение всего времени, которое вы проводите в комнате.

Вторая настройка может использоваться для предоставления возможности под названием NIGHT SETBACK. Ночной режим — это когда вторая настройка температуры находится на гораздо более низком уровне (обычно 16 ° C).

Установка часового термостата на ночное понижение температуры отключает котел и насосы до тех пор, пока на программируемом термостате температура не упадет ниже 16 ° C.

Ночной режим останавливает охлаждение помещения прямо в течение ночи, так что утром в помещении можно быстрее и эффективнее нагреться до комфортной рабочей температуры. Чтобы установить время и температуру на программируемом термостате, обратитесь к инструкциям пользователя, прилагаемым к термостату.

ТЕРМОСТАТИЧЕСКАЯ ГОЛОВКА
Этот элемент оборудования расположен на коллекторе и его цель состоит в том, чтобы смешивать воду с высокой температурой из котла до более низкой температуры, подходящей для подогрева полов.

Термостатический смесительный клапан можно настроить на термостатической головке от 20 до 70 ° C следующим образом:
1. Поверните ручку термостатической головки, чтобы установить требуемую температуру под полом.
2. Подождите, пока температура стабилизируется. , затем сравните настройку с показаниями датчика температуры смешанного потока, установленного на смесительном клапане, расположенном над насосом

.

Блокировка установки температуры
Термостатическая головка оснащена двумя установочными штифтами, красным и синим.Эти штифты предназначены для блокировки настройки температуры следующим образом:

1. Установите требуемую температуру, как описано выше.
2. Найдите черную точку и вставьте по одному штифту с каждой стороны точки.
3. Головка не может вращаться.

4. ПРИМЕЧАНИЕ. Подогрев пола не является быстро реагирующим видом обогрева (например, газовым камином), и для достижения желаемой температуры может потребоваться некоторое время. Верно и обратное в том смысле, что для остывания пола требуется время. Например, если вы хотите, чтобы температура в комнате прогрелась до 8 часов утра, установите более высокую температуру на 6 часов утра, если вы прекратите использование в 11 часов вечера, установите более низкую настройку температуры на 9 часов вечера.


Гидравлическое лучистое тепло для деревянных полов

Гидравлические лучистые полы с подогревом (HRF) обычно связаны с бетонными плитами. Причина в том, что системы, встроенные в плиты, относительно просты в установке: длинные цепи из полиэтилена, полибутилена или резиновых труб диаметром от 1/2 до 3/4 дюйма размещаются поверх слоя сварной проволочной сетки, а затем закапываются в бетон ( см. «Методы лучистых плит», 8/92). Но в большинстве домов полы с деревянными каркасами, и многие из их владельцев заинтересованы в лучистом тепле.К счастью, почти все производители HRF разработали методы установки своего оборудования в этих домах.

Установив гидравлическую трубку, установщик Gyp-Crete опрыскивает настил пола клеящим средством и герметиком (1). Первый подъемник Gyp-Crete (2) заливается на глубину, равную диаметру трубы. После затвердевания первого подъема — примерно через два часа — между трубками можно увидеть некоторую вертикальную усадку (3). Затем второй подъемник заливается первым (4) и плавно перемещается (5).

Труба, используемая для полов с деревянным каркасом, такая же, как и для излучающих плит. Затраты подрядчиков на установку НКТ в моем районе составляют от 65 до 75 центов за погонный фут (то есть от 65 до 75 центов за квадратный фут площади пола, если петли трубопровода расположены на расстоянии 12 дюймов по центру). Стоимость установки полной системы HRF, включая трубы, подкладку и изоляцию пола, но исключая котел, варьируется от 3 до 4 долларов за квадратный фут площади пола.

The Wet Approach

Системы HRF для использования с деревянными полами классифицируются как мокрые и сухие, в зависимости от того, используется ли в них подстилка, залитая по месту.

Влажная система передает тепло жилому помещению через тонкую плиту, которая заливается после того, как трубка установлена. Материал плиты — наливной гипс или легкий бетон на портландцементной основе. Трубка крепится к основанию пола с помощью пластиковых зажимов с защелкой или скоб с пневматическим приводом. Первые доступны у производителей трубок, а вторые представляют собой стандартные скобы длиной от 1/2 до 2 дюймов. Специальная насадка, соединенная с пневматическим степлером, регулирует глубину скобы, так что ее коронка прижимается к трубке, не раздавливая ее.Затем подстилку заливают до толщины от 1 3/8 до 1 1/2 дюйма.

Мокрые системы имеют несколько преимуществ. Во время заливки смесь заполняет стык между полом и подошвой стены, уменьшая проникновение воздуха вдоль внешних стен. После высыхания влажная система имеет отличную теплопередачу, поскольку большая часть трубки контактирует с материалом подложки. Это означает, что вы можете использовать его при температуре воды от 105 ° F до 115 ° F — от 15 ° F до 20 ° F ниже, чем температура воды, необходимая в типичной сухой системе.Тепловая масса плиты имеет тенденцию выравнивать колебания температуры, вызванные циклическим включением / выключением источника тепла. Плита также снижает передачу звука через систему пола и может повысить рейтинг огнестойкости конструкции пола.

Подложки на основе гипса являются самовыравнивающимися, но требуют большого смесительного и перекачивающего оборудования и должны наноситься лицензированными специалистами по нанесению. Последовательность фотографий (вверху страницы) показывает установку Gyp-Crete, ведущего бренда гипсовой подложки.Трубка закрепляется на месте, затем настил пола грунтуется герметиком, который снижает водопоглощение фанеры и улучшает сцепление Gyp-Crete с полом. Чтобы свести к минимуму усадку, Gyp-Crete заливается двумя «лифтами» (лифт — это количество материала, помещенного за одну заливку). Первый подъем поднимает уровень до верхней части трубки; второй лифт поднимается до готового уровня и плавно перемещается. По готовой плите можно ходить в течение нескольких часов, но вам придется подождать пять-семь дней — время, необходимое для полного отверждения Gyp-Crete — перед тем, как укладывать чистовой пол.Однако после отверждения плита будет иметь прочность на сжатие от 2000 до 2500 фунтов на квадратный дюйм.

В моем районе затраты на работу Gyp-Crete колеблются от 2 до 2,50 долларов за квадратный фут, в зависимости от размера работы и расстояния, на которое аппликатор должен пройти.

Топпинги на цементной основе . Основными альтернативами гипсовому покрытию являются различные легкие покрытия на основе портландцемента. Большинство заводов по производству бетонных смесей будут поставлять эти смеси для топпинга, если вы дадите им особый «рецепт», который вы можете получить у производителя труб.Типичный состав включает водоредуцирующие агенты, суперпластификаторы и волокнистую сетку для уменьшения усадки и контроля растрескивания (небольшие микротрещины все еще могут возникать, но они практически не влияют на теплопередачу). Это предоставит вам плиту на 3000 фунтов на квадратный дюйм с общей стоимостью (рабочая сила и материалы) от 1 до 1,30 доллара за квадратный фут. (Ярд покрывает около 200 квадратных футов площади пола при толщине 11/2 дюйма и стоит от 80 до 120 долларов, в зависимости от местоположения и состава смеси.) Смесь схватывается быстро, поэтому убедитесь, что ваша бригада достаточно большая, чтобы разместить и выровняйте содержимое грузовика за час или меньше.

Полы чистовые . Наливные подкладки служат хорошей основой для плитки, ковра или винила. Температура воды в трубке будет варьироваться в зависимости от термического сопротивления материала напольного покрытия (см. «Требуемая температура воды для различных напольных покрытий»). Однако не укладывайте обычные полы из твердой древесины прямо над сияющим полом. Вместо этого используйте «плавающую» систему деревянных полов (см. «Лучистое тепло и деревянные полы»). Имейте в виду, что некоторые производители полосовых полов не дадут гарантии на использование своего продукта с лучистым теплом, даже если он установлен как плавающая система.

Поднимите фланцы унитаза с помощью фанерных прокладок, чтобы учесть дополнительную толщину плиты.

Подготовка к заливке

Перед тем, как выбрать подстилку для заливки на месте, убедитесь, что конструкция пола может выдерживать дополнительную статическую нагрузку от 12 до 14 фунтов на квадратный фут. В зависимости от конкретного пола может потребоваться использование более глубоких балок, чем вы обычно используете, чтобы удерживать прогиб в допустимых пределах (пределы прогиба зависят от состава; вам нужно будет узнать фактические числа у производителя основы).Лучше всего производить расчеты на этапе проектирования, поскольку вам, возможно, придется уменьшить расстояние между балками или использовать более глубокие балки. Дополнительная нагрузка может помешать использованию мокрой системы в некоторых модификациях. В случае сомнений попросите инженера-строителя проверить способность пола выдерживать дополнительный вес.

Наконец, помните, что плита поднимает ваш черновой пол примерно на 11/2 дюйма. Для компенсации вам потребуется отрегулировать высоту подступенков лестницы, грубых проемов дверей и окон, столешниц, дверных порогов и фланцев туалета.Вам также понадобятся временные дамбы на лестничных клетках и других проемах пола, чтобы предотвратить утечку.

Сухие системы

Вместо использования плиты для передачи тепла от труб к жилому помещению в сухой системе используются предварительно отформованные алюминиевые плиты. Эти системы делятся на две категории, в зависимости от того, предназначены ли они для установки над настилом пола или под ним.

В типичной наземной сухой системе алюминиевые теплообменные пластины опираются на фанерные шпалы.Перед укладкой готового напольного покрытия плиты и трубы закрываются фанерным листом.

Над палубой . Первый тип, установка «над палубой», показан на рисунке выше. Алюминиевые пластины, которые устанавливаются вокруг труб, поддерживаются фанерными шпалами толщиной 3/4 дюйма, которые заполняют все пространство между трубками. Затем поверх ребер кладут покровный лист из фанеры толщиной 3/8 дюйма. Хотя полосовой паркет можно прибивать прямо к шпалам, я не рекомендую это делать.Если вашим клиентам нужна древесина, направьте их на плавающую систему.

В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

В сухой системе под палубой алюминиевые пластины охватывают нижнюю часть трубы. В новом строительстве (вверху) трубы и плиты могут быть установлены перед черным полом.

Под палубой . Алюминиевые пластины также могут быть установлены под настилом пола, как на изображениях выше. Есть два способа сделать это. В одном из них трубы укладываются сверху и перпендикулярно каркасу; затем пространство между трубками заполняется шпалами из дерева. Шпалы поддерживают однотрубные алюминиевые пластины, и вся сборка покрыта фанерным настилом толщиной 3/4 дюйма.

В другой установке под палубой трубы проходят между балками, а двухтрубные плиты используются для перекрытия всей ширины пролета балок.При использовании этого метода каждая зона снабжается одной трубкой, которую необходимо протянуть через отверстия в балках и по одному выводить в отсеки балок (рис. 4).

В большинстве сухих систем только половина поверхности трубки контактирует с алюминиевыми пластинами. Это снижает скорость передачи тепла от трубки по сравнению с влажными системами. Чтобы компенсировать это, требуется более высокая температура воды — на 10–20 ° F выше, чем для системы из тонких плит. Эти более высокие температуры не представляют проблемы для трубок, но могут препятствовать использованию низкотемпературных источников тепла, таких как водяные тепловые насосы.

Рекомендации

Хотя ни одна система HRF не идеальна для всех установок, я обычно предпочитаю при новом строительстве влажную систему с подкладкой Gyp-Crete. Эта система относительно проста в установке и ее легко запланировать вместе с другими сделками. Что касается производительности, то термальная масса плиты сглаживает колебания температуры, обеспечивая довольно постоянную температуру в помещении. Мне также нравится жесткость, которую плита придает полу, и то, как она гасит звук.А поскольку влажные системы используют более низкую температуру воды, чем сухие системы, влажная система может использовать низкотемпературный источник тепла, такой как тепловой насос или солнечный коллектор.

Если для работы требуется сухая система — что обычно имеет место при модернизации полов с ограниченной несущей способностью — установка под палубой с трубами, проходящими параллельно балкам и между ними, обычно является наименее затратной. Не требуются шпалы или планки для обшивки, и вам не нужен дополнительный слой фанеры для покрытия.Ограничение этого подхода состоит в том, что вам потребуется свободный доступ к нижней стороне настила пола, на которой не должно быть труб, каналов и других препятствий.

Изоляция . Какой бы подход вы ни выбрали, важно изолировать нижнюю часть пола. Это особенно актуально для неотапливаемого подвала или там, где вы устанавливаете финишный пол с высоким термическим сопротивлением, например толстый ковер и подкладку. Я указываю минимум R-30 для неотапливаемых помещений, таких как ползунки, R-19 для частично отапливаемых помещений, таких как подвалы, и R-11 для отапливаемых помещений.

Помощь в проектировании . Почти все дистрибьюторы HRF предлагают ту или иную форму помощи в дизайне. Некоторые сделают за вас расчеты нагрузки или возьмут ваши чертежи и бесплатно спланируют схему схемы. Другие продают программное обеспечение по номинальной стоимости, так что разработчик системы может оценить различные компромиссы (затраты различаются для разных систем, но также и производительность). Производители трубок также должны иметь списки внешних дизайнеров, доступных в вашем районе. Если вы новичок в HRF, то стоит поискать производителя, который предлагает необходимый вам уровень технической поддержки.

Гибридные гидронные системы

Одним из больших преимуществ жидкостного отопления является его универсальность. Используя одиночный бойлер, вы можете установить лучистое тепло под плиткой пола в ванной, а в остальном использовать плинтус из ребристых труб. Тот же котел, который используется для отопления помещений, можно также использовать для нагрева воды для бытовых нужд, направляя выходную мощность котла через теплообменник в резервуаре для горячей воды косвенного нагрева. Проблема в том, что для этих нагрузок требуется очень разная температура воды.Для теплого пола может использоваться вода с температурой 105 ° F, а в резервуаре с горячей водой должна поддерживаться температура 160 ° F.

Рисунок A. Наиболее распространенный способ запустить водонагреватель и систему HRF от одного котла — разместить каждую нагрузку на параллельном трубопроводе. Четырехходовой смесительный клапан регулирует температуру в системе HRF.

Наиболее распространенное решение — разместить каждую нагрузку на параллельном трубопроводе (рис. A выше). Параллельный контур горячего водоснабжения начинается рядом с выходом горячего водоснабжения из котла и заканчивается рядом с обратным контуром.Четырехходовой смесительный клапан с электроприводом в начале контура HRF смешивает высокотемпературную воду из котла с более холодной возвратной водой с теплого пола. Это позволяет вам регулировать температуру воды в трубке так же, как если бы вы использовали клапаны горячей и холодной воды для регулировки температуры воды в душе. Однако смесительные клапаны могут быть дорогими: типичный четырехходовой клапан диаметром 1 дюйм с соответствующей системой управления может стоить от 600 до 950 долларов только за детали. Для небольших работ, таких как отдельные ванные комнаты, это может быть больше, чем стоимость самой системы лучистого пола.

Рисунок B. Альтернативой является размещение каждой нагрузки на своем собственном вторичном контуре и использование 24-вольтового зонного клапана с блоком управления впрыском-смешиванием для регулирования температуры. Клапан смешивает импульсы горячей воды из первичного контура с более холодной возвратной водой из контура HRF.

Вы можете сэкономить деньги, используя альтернативное расположение трубопроводов и относительно недорогой блок управления (рисунок B выше). Непрерывный трубопроводный контур, называемый первичным контуром, непрерывно проходит от подачи котла до возврата котла, в то время как каждая нагрузка для ГВС и водяного отопления подключена к отдельному вторичному контуру с собственным циркуляционным насосом.Тройники подачи и возврата вторичного контура расположены на расстоянии не более 30 см друг от друга на первичном контуре. Температура контура HRF регулируется стандартным 24-вольтовым зонным клапаном, который размещается между первичным и вторичным контурами. Он управляется системой впрыска-смешивания модели 351, которую можно приобрести у Tekmar Control Systems (см. «Источники поставок» в конце статьи). Вместе клапан и контрольный список стоят около 300 долларов (контрольные списки стоят 233 доллара, в то время как типичный 3/4-дюймовый зонный клапан с электроприводом стоит около 75 долларов).

Блок Tekmar принимает сигналы от трех датчиков температуры: один в отапливаемом помещении, один на трубе подачи теплой воды в распределительную систему HRF и один снаружи дома. Когда установка решает, что системе HRF требуется тепло, она открывает клапан зоны для подачи импульса горячей воды из первичного контура во вторичный. В тройнике сразу за зонным клапаном горячая вода смешивается с холодной возвратной водой из системы HRF. Количество смешивания регулируется балансировочным клапаном, который тщательно настраивается при установке системы, а затем остается в покое.

Подробнее о Maxxon Corp

Найдите продукты, контактную информацию и статьи о Maxxon Corp.

Распространенных проблем с подогревом полов и простых способов их решения.

Под полом
комплекты для обогрева — это самый простой и экономичный способ обогреть вашу
дом. Выбирая теплый пол,
вы добавляете ценность своему дому, помогаете окружающей среде и обеспечиваете
равномерное тепло во всем пространстве.

Наиболее серьезное беспокойство потенциальных клиентов
неудобства, которые могут возникнуть, если пол с подогревом потребует
Обслуживание. Это руководство предназначено для
решить некоторые из наиболее распространенных проблем и продемонстрировать, что обслуживание вашего нового
система отопления должна быть простой.

Решение одной зоны системы теплого пола — не обогрев
вверх

Вы определили, что одна часть вашего дома никогда не нагревается.
вверх. Это легко заметить, так как пол
будет холодно под ногами.Один из
преимущества теплого пола в том, что его обычно легко найти, когда вам понадобится
сервис какой-то и где. В
Возможные причины такой проблемы включают:

Проблемы с приводом клапана напольного отопления : возможно, что под приводом находится клапан с залипшим штифтом. Привод — это механизм, который заставляет устройство работать. Решение требует удаления этого привода из пораженной зоны и проверки того, что штифт клапана свободен. Вы можете использовать силиконовый спрей или длинные плоскогубцы, чтобы освободить штифт, если он застрял.

Если привод вышел из строя, вероятно, есть неисправность.
электрическая проблема. Эта проблема требует
вам связаться с инженером-электриком, который захочет проверить ваш термостат или
ваша монтажная плата. Это тоже обычное
причина для того, чтобы нагрев продолжался, а также останавливался.

Проблемы с термостатом :
Если у вас не работает отопление в одной области, это может быть проблемой.
с настройками в термостате. Это
рекомендуется сначала проверить батареи, а затем ознакомиться с руководством пользователя, чтобы
убедитесь, что у вас правильные настройки.
Когда вы проверили все очевидные потенциальные причины, а вы все еще
не радуйтесь, вам понадобится помощь инженера-электрика.

Вы узнаете, что это ошибка настройки термостата, потому что
термостат отобразит сообщение об ошибке E1 или E2. Используя руководство пользователя, сбросьте термостат,
и это должно устранить ошибку.

Воздух в системе :
Как и в случае с радиаторами, воздух может попасть в контур теплого пола. Средство удаления воздуха звучит, но это
так же просто, как протолкнуть любой засор через трубу.Во-первых, вам нужно изолировать
все зоны, кроме той, которая не нагревается. Снимите привод и подсоедините шланг к
клапан потока. Затем вам следует подключиться
шланг трубы к холодному крану. Соединять
другой шланг к точке слива на коллекторе и вывести отходы. Только
когда обе трубы соединены, включите холодный кран и промойте воду.
через систему.

Это намного проще, чем вы думаете, но может быть лучше
попросить сантехника выполнить задание, чтобы убедиться, что трубы подключены к
правильные коллекторы.

Проблема с проводкой:
Может быть неисправное соединение. В
соединение может быть внутри привода, термостата или проводки
доска. Это электрическая проблема, и
электрик сможет это быстро решить.

Решения для нескольких зон или всей системы отопления не работают.
нагреть

Ваш пол с подогревом вообще не нагревается? У тебя есть
заметил, что более чем одна зона или даже вся система перестали нагреваться
вверх.Это указывает на более значительный
проблема с системой, и вам, скорее всего, понадобится сантехник или электрик. Однако технический специалист должен уметь
решить проблему без особых неудобств.

Отказ
циркуляционный насос / реле насоса или монтажная плата:
это электрические проблемы,
и вам следует обратиться за помощью к электрику.

Запорные клапаны
закрыто на коллекторе
: это легко проверить. Запорный клапан должен соответствовать
трубы на коллекторе, если это не так, то он застревает в закрытом положении —
это легко увидеть, так как он будет находиться под углом 90 градусов к трубе.Это займет несколько минут.
квалифицированный специалист для решения.

Штифт смесительного клапана
застрял
: как и в случае застревания штифта в приводе, это можно решить с помощью
силиконовый спрей или длинные плоскогубцы.
Вам просто нужно отклеить булавку.

Проблемы с котлом / нет
питание на монтажных платах
: может быть проблема с получением сигналов
к котлу, для чего потребуется помощь электрика. Возможно, котел не работает на
все.Как с системой центрального отопления
с радиаторами это легко проверить, так как в
котел.

Решение третье: Насос теплого пола работает постоянно

Вы привыкнете к звуку включенного насоса и
выключен, так как вы ожидаете, что котел включится, когда термостат потребует большего
нагревать. Поэтому легко определить, когда
этот насос работает все время и является явным признаком проблемы. Вы, вероятно, получаете тепло, но вы также
потребляя много электроэнергии, поэтому рекомендуется быстро решить эту проблему.

Реле насоса заело во включенном состоянии
монтажная плата / неисправный термостат / проблема привода теплого пола
: все
эти проблемы являются результатом электрических проблем, которые потребуют
помощь электрика. Вы могли
попробуйте сбросить термостат, очистив возможные ошибки, прежде чем звонить
для техника.

Решение проблем с давлением

Возможно повышение давления в системе, т.к.
а также потеря давления. Есть
несколько потенциальных проблем, которые относительно легко идентифицировать.

Петля заполнения левая на :
вы можете эффективно решить эту проблему, проверив, что клапаны на обоих концах
гибкий шланг находится в закрытом положении и вы отсоединили
заправочная петля.

Ограничение в
трубопровод:
в трубопроводе может быть мусор или воздух в трубе
где-то. Вы можете быстро это проверить,
выключение насоса, и если давление меняется, то, вероятно,
завал какой-то. Следовать
инструкции по промывке труб, но учтите, что это лучше всего делать
водопроводчик.Также важно отметить
что ваша помпа находится близко к клапану, то всегда, вероятно, будет рост
давление при запуске насоса.

Диафрагма повреждена: шт.
возможно, что потребуется замена всего расширительного бака, если
диафрагма разорвана. Инженер
это можно проверить, нажав на иглу клапана Шредера на нижней стороне.
расширительного клапана.

Также возможно, что в диафрагме нет воздуха,
Таким образом, вода не может расширяться при нагревании.Инженер будет использовать ножной насос для разгрузки
некоторый напор воды, который должен эффективно решить эту проблему.

Давление падения :
утечки в системе могут вызвать потерю давления. Вы должны уметь определить, где находится
утечка путем повторного создания давления в разных зонах системы по очереди. Это также может быть проблема с давлением
предохранительный клапан, расширительный бак на котле или продувка котла
клапан. Это хорошая идея — обратиться за поддержкой
от электрика по вопросам с котлом и сантехника по проблемам с
клапаны и трубы.

Все вопросы имеют решение

Несмотря на то, что каждое из этих решений рекомендует вам искать
совет сантехника или электрика, ни одно из этих решений не требует
значительные строительные работы по замене отопления — обычно это
Основная забота большинства людей, рассматривающих теплые полы. Полы с подогревом — надежная система, а
Маловероятно, что вы будете регулярно сталкиваться с проблемами. Когда возникают проблемы, наши специалисты часто
Сообщите, что это что-то простое и легко исправляемое.

Если вы хотите, чтобы отопление работало, вы можете
инвестируйте в план обслуживания. Это возможно
который ваш поставщик услуг может затем регулярно посещать, чтобы промыть трубы к
удалите накопившийся осадок и, следовательно, остановите засорение до того, как он прервет ваш
комфорт. Они также проверит ваш
клапаны и коллекторы, убедившись, что все они находятся в правильном положении и свободны
двигаться, предотвращая застревание штифтов и повреждение уплотнений.
Как и в любой другой системе отопления, бойлер следует регулярно
обслуживается.

Теперь вы можете инвестировать в свою систему теплого пола, зная
что если есть проблема, есть быстрое и простое решение. Однако что может быть важнее знать
заключается в том, что большинство архитекторов выбирают системы теплого пола, потому что они так
надежны и после установки вряд ли потребуют обслуживания и ремонта.

Мой подход к умному отоплению (радиаторы, теплый пол, газовый котел) — Оборудование

Привет, так как отопительный сезон в моем районе становится все более значительным, я решил показать и рассказать о своем подходе к умному домашнему умному отоплению.Для начала у меня водяное отопление — 5 радиаторов (3 в гостиной, 1 в спальне и 1 в детской) и 2 «ответвления» теплого пола (коридор / вход и ванная) и все это подключено к коллектору. Все отапливается газовым котлом. Первая проблема, которая побудила меня перепроектировать систему отопления, заключалась в том, что полы с подогревом регулировались клапанами RTL, которые были подключены к обратной трубе, и в результате пол в ванной комнате был либо ледяным, либо адски горячим. Как некоторые из вас, возможно, знают, чтобы достичь идеальной гармонии между радиаторами и подогревом пола, я должен был добавить смесительное устройство для подогрева пола, но это будет стоить больших денег, так как всю площадь коллектора нужно было перепроектировать.Итак, я сначала попробовал более дешевый способ, который, похоже, однозначно зарекомендовал себя. Итак, здесь начинается переход от идеи к реальной жизни.

Шаг 1.
Я начал с размещения датчиков температуры возле всех радиаторов — итого 6 датчиков температуры и влажности Xiaomi BLE. 5 возле всех радиаторов и один в ванной. Мне посчастливилось иметь компактный дом, так как все 6 датчиков температуры были доступны по bluetooth из обогревателя. Кроме того, я установил одно из устройств Sonoff Basic в ванной (которое также управляет вентилятором в ванной) с датчиком температуры DHT22 для измерения температуры пола, что поможет мне поддерживать постоянную температуру пола.

Шаг 2.
К тому времени, когда я смог получать и анализировать температуру каждого источника тепла, пришло время начать контролировать ее. Я очень долго бился головой о стену, пытаясь найти способ управлять радиаторами, потому что все варианты были с серьезными недостатками — умные термостатические радиаторные клапаны (TRV) были слишком дорогими, также все они работали от батарей, и я этого не делаю. т нравится, как батарейки разряжаются. Проводное решение было слишком «запутанным и беспорядочным». И в один прекрасный день я понял, что могу управлять всем на коллекторе.Через несколько недель (и несколько заказов на Aliexpress) я собрал все необходимые болты и гайки, чтобы моя идея сбылась:

Не обращайте внимания на грязный воздухоотводчик и беспорядок в коллекторе. Те, которые вы видите, обычно закрыты (что означает, что без питания они открывают клапаны, к которым они прикручены. Что идеально в случае отказа), приводы клапанов для теплого пола 220 В, но вместо управления подогревом пола он управляет … вы уже догадались ! радиаторы, а те два справа — теплый пол!

Шаг 3.
Безусловно, я мог видеть температуру в определенных местах моего дома и возможность контролировать источники тепла. Не хватало только какого-то контроллера. Мой китайский друг по имени Алиэкспресс снова приходит на помощь, и через несколько недель я закончил с этим злодеем:

Встречайте (слева) — Sonoff Pow (для перезагрузки / выключения всего этого устройства), блок питания 5В и * вставьте барабанную дробь сюда * 8-канальный релейный блок со встроенным слотом для raspberry pi. Все красиво установлено на DIN-рейку.Кроме того, для более эффективного управления подогревом пола я использовал 7 однопроводных датчиков температуры DS18B20, прикрепленных к каждой из возвратных труб. Кроме того, я подключил USB-ключ Bluetooth для получения информации от датчиков температуры Xiaomi BLE. Итак, вернемся к реле. У меня 5 радиаторов, 2 подогрева пола, итого 7 устройств, но, как видите, подключено 8-е (или 1-е слева) устройство — это реле термостата газового котла.

Шаг 4.
Теперь пора начать контролировать эти вещи.И, о боже, это было сложно и интересно одновременно. Но давайте начнем с самого начала. У меня есть raspberry, работающая с операционной системой Debian. Установлен Docker с Portainer (упрощенное администрирование и обслуживание) и NodeRED внутри. Затем я настроил xiaomi-ble-mqtt для периодической публикации информации о температуре. Я не буду вдаваться в мелкие детали, потому что вам и вашей фантазии зависит, как вы хотите контролировать свое отопление. Но в основном это работает так: реле управляет исполнительными механизмами, которые открывают или закрывают поток воды к радиаторам с учетом установленной температуры.Если хотя бы один из исполнительных механизмов открыт, реле № 1 включает газовый обогреватель и выключается после закрытия всех исполнительных механизмов. С напольным отоплением все немного сложнее. Привод открывается только тогда, когда температура пола в ванной комнате упала ниже заданного значения И температура возвратной воды ниже заданного значения (35-40 градусов Цельсия), в противном случае приводы закрываются и защищают пол от перегрева. Вся эта информация отправляется в HA и InfluxDB для построения хороших графиков на Grafana:

Верхний график показывает температуру коллектора (несколько датчиков отключены по причинам тестирования).Остальные 6 графиков показывают данные каждого источника тепла — заданная температура, текущая температура, а синяя полоса показывает процент нагрева в час. Вы можете видеть, что в коридоре / подъезде отсутствует подогрев пола, потому что он управляется «вслепую» — без каких-либо датчиков, просто на короткое время открываем привод, чтобы пол у входа оставался немного теплым.

Ну вот и все. Излишне говорить, что это проект, которым я горжусь больше всего. Он не идеален, но он полностью соответствует моим потребностям: отопление стало более стабильным, чем раньше, особенно при подогреве полов в ванной, в солнечные дни оно реагирует намного быстрее, настраиваемая автоматизация, режимы выезда и температуры (например, летом я Выключаю радиаторы и оставляю только теплый пол в ванной).В ближайшем будущем я подумываю добавить оконные датчики и внедрить их в автоматизацию (т.е. прекратить нагрев при открытии окна).

Надеюсь, вам понравился мой проект так же, как и мне. И если кому-то из вас понадобятся подробности о деталях, программном обеспечении, оборудовании — я буду рад помочь.

Системы лучистого отопления, жилые, коммерческие, тепличные, водяные, пол, плинтус, инсталляции

Что это? Котельная в ящике состоит из листа фанеры 4х8 с ламинированной формикой.Его четыре стороны состоят из досок 1х10, образующих открытый ящик.

На задней панели смонтированы все компоненты, необходимые для вашего специального применения, что упрощает установку излучающего напольного отопления и / или излучающего настольного отопления.

Установлен котел и все насосы, смесительные клапаны, воздухоотделители Vortec, зональные регуляторы, редукционные клапаны давления воды и флаконы.

Ваша установка занимает ЧАСЫ, а не дни!

Просто прикрепите фанерный ящик к стене.
включая котел.Напольные трубы или маты Radiant Bench легко устанавливаются с помощью обжимного инструмента или компрессионных фитингов на установленные коллекторы или фитинги на циркуляционных насосах.

Поставляется в полностью собранном виде, со съемной фанерной крышкой.

Эти котлы имеют встроенный POWERVENTER.
Котельная в коробке — еще одно изобретение AIM, которое упрощает установку лучистого тепла. Стоимость типовой котельной в коробчатой ​​системе для теплицы составляет от 3995 долларов США. Мы делаем большие системы с несколькими котлами и зонами нагрева.

Котельная в боксе

Звоните (888) 773-4564 Бесплатный звонок по индивидуальным ценам

ДОСТУПНЫ С НАСТЕННЫМ ГАЗОВЫМ КОТЛОМ

Котельная в коробке — это предварительно собранная серия коллекторов и регуляторов. Эти агрегаты проектируются по индивидуальному заказу, с бойлером или без него, специально для каждого применения и имеют соответствующую цену. Затем все компоненты соединяются и устанавливаются в ящик для транспортировки. Чтобы установить котельную в бокс, ящик просто прикручивается на место, и теперь он готов принять окончательные электрические и водопроводные соединения.Этот продукт исключает возможность отказа от работы из-за нехватки времени и является идеальным инструментом для подрядчика, стремящегося максимально сократить график завершения проекта.

Позвоните по телефону (888) 773-4564 (бесплатный звонок по индивидуальным ценам)


Пластинчатый теплообменник

(ВЫЗОВ ДЛЯ ТАМОЖЕННОЙ ЦЕНЫ)

Пластинчатые теплообменники могут использоваться для множества различных применений. Обогрев подъездных путей, бассейнов и бытовой воды — вот лишь некоторые из вариантов использования этих устройств.Теплообменник нагревает воду или другую жидкость с помощью воды из котла, в то же время сохраняя две жидкости изолированными. Теплообменник будет в основном использоваться для подогрева воды для полива в теплицах до температуры, близкой к температуре роста растений, чтобы не шокировать нежный рост. Чтобы представить себе шок, который вы оказываете растениям каждый раз, когда поливаете водой температуры грунта, попробуйте принять душ и выключить горячую воду.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
