Своими руками однотрубная система отопления: Однотрубная система отопления частного дома своими руками

Содержание

Однотрубная система отопления частного дома своими руками

На чтение 10 мин. Просмотров 1.6k.

Существует несколько видов систем отопления в частном доме. При строительстве или капитальном ремонте, необходим своевременный монтаж отопления. Об одной простой и понятной обычному человеку системе, и способах ее монтажа своими руками, расскажет данная статья.

Что представляет собой однотрубная система отопления и чем отличается от двухтрубной

Такая схема отопления состоит из одной главной трубы, которая, выходя из котла (из подачи), проходит через всю систему и превращается из горячей трубы в холодную, и входит снова в котел (в обратку).

В двухтрубной системе, каждая батарея берет горячий теплоноситель в одной трубе и отдает остывший другой.



Виды однотрубных систем отопления

  • Открытого типа – самая безопасная, простая и дешевая, так как в трубах не создается большого давления, и нет необходимости в монтаже специальных деталей, но при этом ее технические характеристики самые низкие.
  • Закрытого типа – напротив, дороже сложнее и теоретически более опасна, но она более долговечна, с лучшей циркуляцией теплоносителя и меньшими затратами времени при обслуживании.
  • Горизонтальной прокладки – при данном варианте можно утопить всю систему в пол, или сделать ее наименее заметной, правда, требует выверенного равномерного уклона труб или же принудительной циркуляции.
  • Вертикального монтажа – тут используются стояки. Применяется в основном при двух и более этажах отапливаемого помещения.

Циркуляция теплоносителя в системе

Циркуляция бывает двух типов:

  • Естественная – создается при разности плотности горячей и холодной воды. При данном виде циркуляции должен быть выверен уклон основной трубы, для осуществления продвижения теплоносителя по магистрали. Дешевле чем принудительная, но циркуляция значительно хуже.
  • Принудительная – требует включения в схему отопления насоса, который будет гонять теплоноситель по всей системе. Довольно распространенный вариант в наши дни, так как забота об уклонах отпадает, и циркуляция улучшается в разы. Минусом является возможность поломки насоса и выхода из строя всей системы отопления, плюс потребление электроэнергии.

Преимущества и недостатки однотрубной системы



  • Возможность провести трубу по полу или даже утопить ее в напольном покрытии или проложить под дверным косяком.
  • Экономичность материалов (примерно 30–50% трубы).
  • Схема наименее сложная для монтажа и ее выполнить вполне под силу самостоятельно.
  • Минусом будет неравномерность распределения тепла по всему контуру радиаторов. Те, которые вначале, будут самые горячие, а в конце холодные. Есть способы некоторой регулировки температуры, но их бывает недостаточно.
  • При желании естественной циркуляции необходимо выверять уклоны труб, ставить под небольшим наклоном сами батареи, при большой площади дома это может быть проблематично.
  • При однотрубной системе нельзя врезать, что-либо, кроме самих радиаторов, например, теплый пол будет плохо прогреваться сам и мешать прогреву контура радиаторов.

Однотрубная система отопления частного дома – проектирование

Перед началом монтажа необходимо в первую очередь составить подробную схему и смету для всей системы отопления:

  • Следует тщательно вымерять уклоны труб, так как это одно из самых важных условий для нормальной работы всей системы. При постоянном использовании принудительной циркуляции уклон должен быть 5–7 мм на метр магистрали, а при использовании естественной циркуляции необходимо от 3 см на метр и более.
  • Определить подходящее место котла, расширительного бачка (его устанавливают в самой верхней точке), заборных и сливных кранов. Также следует рассчитать количество кранов, отводов, тройников и так далее.
  • Схема должна быть составлена таким образом, чтобы трубы шли в обход дверей (или лежали ниже или вровень с косяком), при использовании стояков, рассчитать их в обход окон.
  • Рекомендуется использовать трубы следующих размеров: при принудительной циркуляции от 25 мм в диаметре, а при естественной не менее 32 мм. Подключение обогревателей можно производить 10–15 мм и 15–20 мм в диаметре соответственно.
  • Стоит определить необходимую мощность котла, так как при малой мощности дома будет холодно, а при большой будет душно и невыгодно по расходу топлива. Обычно, мощность определяется из расчета 100 Вт на 1м2 при условии хорошо утепленного помещения, и не слишком сурового климата.
  • При использовании печей на твердом топливе рекомендуется использовать металлические трубы и обязательно подача с котла на протяжении от 3 до 5 метров должна быть собрана из металлической трубы.
  • Также следует наметить место под дымоотвод и расширительный бак.
  • Следует подсчитать необходимое количество расходных материалов (трубы, отводы, тройники и регулировочные краны).

Устройство и элементы однотрубной системы отопления

Хотя устройство самое простое, но и тут есть незаменимые элементы:

  1. Котел. Самая важная часть всей системы, его следует выбирать необходимой мощности и подходящей модификации. Бывают котлы твердотопливные, на жидком топливе, газовые и электрические. Современные котлы часто бывают гибридными и работают на нескольких видах топлива.
  2. После котла монтируется так называемый разгонный коллектор, участок трубы, который должен подняться на высоту как минимум 1.5 метра над уровнем верхней точки любой батареи, и дальше спускаться на подключение к батареям.
  3. В верхней точке разгонного коллектора подключается один из двух устройств:
    • Расширительный бак (при системе открытого типа). Он должен иметь отверстие (крышку) в верхней части, для свободного доступа воздуха, а также наливной патрубок в своем дне и отвод для защиты от перелива в верхней своей части. Рабочий объем бака должен быть не менее 10–15% от общего объема отопительной системы.
    • Группа безопасности (при системе закрытого типа). Это набор, собранный на одной коробке небольшого размера, который включает в себя предохранительный клапан, рассчитанный на максимальное давление в системе, автоматический воздухоотводчик для удаления воздуха из системы и манометр, для лучшего контроля за давлением.
  4. Далее, подключается контур радиаторов. Сама конструкция контура бывает двух видов:
    • Обычная прямая – это схема при которой горячая труба входит в батарею и выходит из нее с другого конца и опять входит в следующий радиатор в качестве горячей. Это приводит к тому, что нагрев всех батарей крайне неравномерный.
    • «Ленинградка» или «ленинградская» – это усовершенствованная схема контура, при которой нагрев более равномерный. Достигается этот эффект при помощи применения нескольких запорных арматур (по три крана на каждую батарею), байпаса (перемычки) между входом и выходом радиатора. При этом регулировать придется, возможно, каждый из кранов. Один кран устанавливается на входе в обогреватель, второй на выходе из батареи, а третий на байпасе, для регулировки его пропускной способности.

Рекомендации по выбору радиаторов для системы

  • Чугунные радиаторы. Самые старый вариант и наиболее надежный, так как они прочны и долговечны (срок службы более 50 лет). Хорошим плюсом является то, что чугун медленно нагревается и медленно остывает. При правильной покраске и температуре теплоносителя выше 95 °C отлично работают в качестве излучателя тепловых волн, при этом не выделяя никаких вредных веществ. Минусом будет большая масса. Стоимость средняя, простого вида дешевле, а изысканного вида более дорогие.
  • Биметаллические радиаторы. Являются самым последним достижением промышленности. Состоят из разных металлов, в основном используется сталь внутри и алюминий снаружи секций. Заявленные сроки эксплуатации более 40 лет, неприхотливы к теплоносителю и условиям эксплуатации, но существенным минусом является самая высокая стоимость по сравнению с остальными видами. Обладают современным внешним видом.
  • Алюминиевые. Дешевые, легкие, но с малым сроком службы, так как быстро окисляются от химически активного теплоносителя.
  • Стальные панельные. Вполне приемлемый вариант для частного дома, обладают хорошей теплоотдачей, и приятным внешним видом. Минусом является также небольшой срок службы, подверженность ржавчине.
  • Стальные трубчатые, то же самое, что и панельные, только отличаются большей надежностью, немного меньшей теплоотдачей и большим выбором конструкции и цветовой гаммы, что активно используется при дизайне интерьера.

Последовательность работ при монтаже однотрубной системы отопления своими руками

  1. Подготовить место для котла. Печь необходимо ставить на специально залитый под нее фундамент, отделать близкорасположенные стены и потолок огнеупорными материалами. Котел при естественной циркуляции нужно ставить таким образом, чтобы вывод обратки котла был самой низкой точкой всей системы отопления, да и при принудительной это также желательно. Поэтому часто под котел делается специальное углубление.
  2. Провести монтаж дымохода и уличной трубы. При этом не забыв соблюсти все правила пожарной безопасности.
  3. Устанавливаем радиаторы отопления, при этом стоит знать, что все батареи на одном этаже, должны быть на одном уровне.
  4. Монтируем весь контур отопления начиная с подачи котла и по кругу, к его обратке.
  5. Возле котла на холодной трубе устанавливаем при необходимости насос и расширительный бак закрытого типа. Желательно, при установке насоса подключать его таким образом, чтобы его можно было отключить, при его поломке и снять, а отопление могло продолжить работу с помощью естественной циркуляции. Для этого нужно его включить в схему, как батарею при «ленинградке».
  6. После завершения всего монтажа обязательно необходимо провести опрессовку воздухом, для поиска течей и устраняют все ошибки.
  7. Производиться запуск системы, первая топка и ее настройка.

Способы подключения радиаторов при однотрубной системе отопления

Существует несколько вариантов, которые имеют свои плюсы и минусы:

  • Боковое подключение. Вариант, при котором вход и выход подключается с одной стороны батареи. При этом радиатор плохо прогревается по всей длине, начало может быть слишком горячим, а конец, при большом количестве колен, уже прохладным.
  • Нижнее подключение. Такой способ применяется в основном для создания наибольших эстетических качеств. При этом прогревание радиатора также не совсем равномерно, при недостаточной циркуляции, верх батареи может не прогреваться до нужной температуры.
  • Диагональное подключение. Оптимальный вариант подключения. Горячий теплоноситель поступает в верхний угол батареи, с одной стороны, а выходит через нижний угол, с другой стороны. Здесь вся поверхность радиатора равномерно прогревается. Обеспечивая максимальную теплоотдачу.

Отзывы об однотрубной системе отопления

В своем дачном домике сделал однотрубную систему отопления, самую-самую простую, всем доволен, так как себя она оправдывает, теперь топлю не улицу через выхлопную трубу, а саму комнату с кухонькой.

Оценка:

Владимир

Мой выбор пал на «ленинградку», так как у меня одноэтажный большой дом, семья, трое детей. Вместе с мужем старательно выводили все трубы с нужным отклонением, сделали расширительный бак на чердаке, циркуляция оказалась вполне достаточной, даже без применения насоса.

Оценка:

Ирина

При строительстве коттеджа, много денег ушло на возведение дома, поэтому при отделке и обустройстве пришлось экономить на всем. В итоге сделал «ленинградку» и понадеявшись на естественную циркуляцию, попал впросак, верхний этаж прогревался хорошо, первый хуже, а подвал совсем плохо, пришлось поставить хороший насос, теперь все в порядке. И дешево и сердито! ))

Оценка:

Эдуард

Сколько себя помню, мой отец, всегда делал всем однотрубную систему, он человек был знающий толк в этом деле…

Оценка:

Петр

Видимо, от жадности, использовал маленький диаметр труб и целую зиму жил в холоде, даже включенным в схему насосом, летом переделал, поставил трубы с диаметром 32 мм, теперь даже при отключениях электричества, в доме тепло.

Оценка:

Кирилл

Подводя итоги можно с уверенностью сказать, что однотрубная система, является оптимальным вариантом отопления для не очень больших домов, одно или двухэтажных зданий. Значимым является правильный монтаж труб, с необходимым уклоном и диаметром.

Тепла и уюта вашему дому!

 Однотрубная система отопления частного дома своими рукой системы отопления

Однотрубная система отопления существует как альтернатива двухтрубной. Имея сопоставимую эффективность, разводка теплоносителя по единственной трубе является более экономичным вариантом, поскольку появляется возможность экономии на трубах и фитингах. Для самостоятельного расчета и сборки подобного отопления следует тщательно изучить принципы действия и способы монтажа его составных элементов.

Особенности однотрубной системы отопления

Однотрубная система отопления фактически представляет собой замкнутое кольцо труб, по которым циркулирует теплоноситель. Помимо собственно труб, в отопительной магистрали присутствуют два основных элемента: котел и радиаторы отопления. Кроме того, в систему включается коллектор, запорно-регулирующая арматура, группа безопасности, расширительный бак и т.п. вспомогательное оборудование.

Нагретая котлом вода поступает в магистраль и подается на первый радиатор отопления. Выйдя из него, вода по магистрали подается на второй радиатор отопления и т.д. из последнего радиатора теплоноситель по обратной трубе возвращается в котел и цикл повторяется.

Поскольку в каждом из радиаторов за счет интенсивного теплообмена происходит понижение температуры теплоносителя, нагрев последнего радиатора будет минимальным, тогда как первый радиатор может иметь ту температуру, на которую выставлен котел.

Данный момент является главной особенностью однотрубных систем. При альтернативной двухтрубной схеме теплоноситель почти без потери температуры распределяется по подающей трубе, от которой через ответвления происходит забор воды на радиаторы. Поэтому температура каждого из радиаторов будет почти одинаковой. Появление некоторой разницы возможно лишь при большой длине магистрали.

Решить проблему недостаточного нагрева последнего радиатора в кольце однотрубной системы можно тремя способами:

  1. Повысить температуру нагрева воды. Этот способ наиболее прост в реализации, однако на практике применяется крайне редко по причине увеличения расходов на энергоносители. Кроме того, может возникнуть проблема перегрева первых радиаторов в системе.
  2. Увеличить тепловую мощность оконечных отопительных приборов. Достигается это увеличением количества секций, что влечет за собой ощутимое удорожание всей конструкции.
  3. Включение в систему циркуляционного насоса. При интенсивном кругообороте теплоносителя он не успевает полностью отдавать энергию в первых радиаторах и подается горячим даже на последние теплообменники. Данный способ наиболее распространен, т.к. небольшие затраты на циркуляционный насос полностью окупаются возможностью не увеличивать интенсивность работы котла и обойтись без мощных радиаторов в последних по кольцу теплообменниках.

Однотрубная схема отопления обладает следующими преимуществами перед альтернативными схемами:

  • значительное сокращение расхода труб и комплектующих, что намного уменьшает стоимость всей сборки;
  • возможность подключать отопительные приборы как последовательно, так и параллельно;
  • можно направить теплоноситель таким образом, чтобы сначала он поступал в помещения с наибольшими теплопотерями.

Вместе с тем, однотрубным вариантам присущи и некоторые недостатки:

  • длительный прогрев всего объема теплоносителя после холодного запуска;
  • если дом имеет два или более этажа, то отопительную систему будет довольно сложно сбалансировать. Верхние этажи всегда будут прогреваться эффективнее, чем нижние.
  • при необходимости ремонта одного участка придется выключать всю систему.

Виды

Основной признак, по которому могут различаться однотрубные варианты отопления, это схема циркуляции теплоносителя.

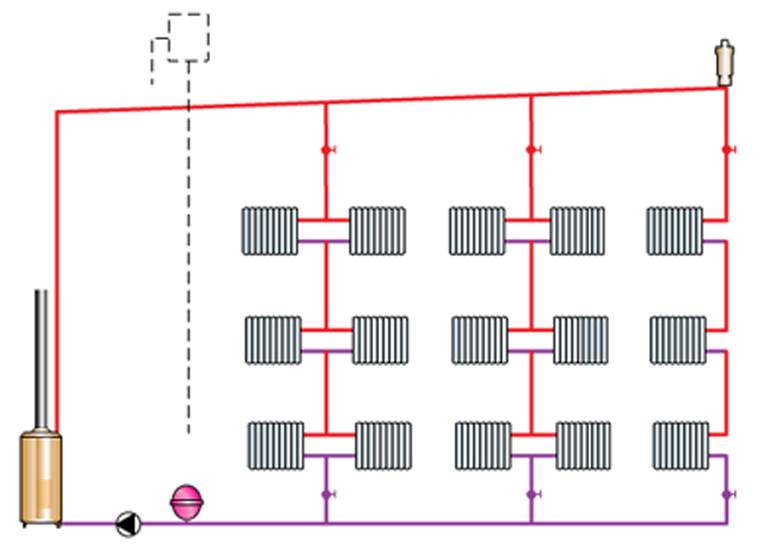

Вертикальная схема

Ее особенностью является применение вертикальных стояков и возможность установки в многоэтажных домах. При этом теплообменники отопления подключаются последовательно, начиная с верхнего этажа. Кроме того, наличие вертикального стояка позволяет организовать самотечную сборку, не требующую применения циркуляционного насоса.

Теплоноситель здесь будет приходить в движение, стекая под воздействием гравитации по имеющим некоторый наклон горизонтальным участкам труб. Кроме того, теплоноситель дополнительно будет двигать сила, возникающая в вертикальных стояках за счет разности в плотности теплоносителя с разной температурой.

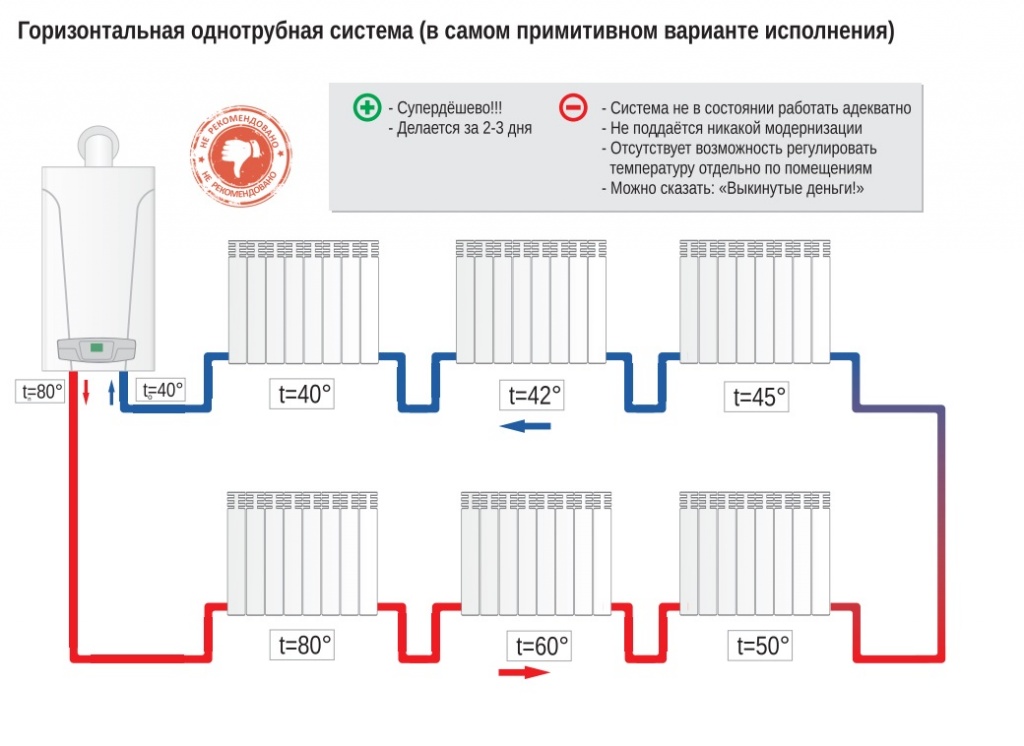

Горизонтальная



Применяется лишь в одноэтажных домах. Может быть как самотечной, так и с принудительной циркуляцией. Все радиаторы отопления в горизонтальных системах подключаются параллельно. Возможно создание схем с несколькими петлями, подключаемыми через коллектор.

Кроме того, существует вариант однотрубного отопления, в котором теплоноситель проходит не только через радиатор, но и параллельно через трубу небольшого диаметра.

Это позволяет создавать более длинные петли за счет более эффективного распределения тепла по всей длине отопительной магистрали. Называется такая схема «ленинградка».

Способы подключения радиаторов

Большинство моделей радиаторных сборок позволяют выполнить подключение двумя из конструктивно предусмотренных точек: вверху и внизу по бокам радиатора.

Существует несколько основных типов подключения:

  • диагональный, когда подающая труба включается в верхний вход на одной стороне обогревателя, а отводящая – в нижний с противоположной стороны. Это наиболее эффективный способ;
  • боковой, при котором теплоноситель подается и выводится через пару отверстий, находящихся с одной стороны теплообменника;
  • нижний, когда вода поступает и в выводится из радиатора через нижнюю пару отверстий;
  • одноточечное подключение. Применяется лишь в крайних случаях, когда нет возможности развести к радиатору вторую трубу. Для такого подключения специальные инжекторные узлы подключения, в которых заходящие в отверстие радиатора патрубки имеют различную длину.

Технология монтажа

Последовательность действий при сборке однотрубной системы разделяется на несколько этапов:

    • установка котла. В зависимости от его типа и конструкции, установка может производиться либо на стену, либо на пол. В любом случае, должны быть соблюдены все правила пожарной безопасности;
    • монтаж группы безопасности, состоящей из предохранительного клапана, воздухоотводчика и манометра. Предохранительный клапан обеспечивает сброс теплоносителя при повышении его давления в системы выше установленной нормы. Воздухоотводчик в автоматическом режиме удаляет из магистрали отопления воздух. Манометр отображает фактическое давление в трубах. Устанавливать группу безопасности следует сразу же после котла. Устанавливать отсекающие краны между котлом и группой безопасности категорически запрещено;
    • сборка трубопровода. Для самотечной однотрубной схемы после котла группы безопасности должна следовать вертикальная колонна из труб большего диаметра, чем в основной магистрали. Горизонтальная часть магистрали должна иметь непрерывный уклон в несколько градусов. Трубы могут быть либо целиком металлическими, либо металлопластиковыми, либо армированными полипропиленовыми;
    • в определенных проектом местах монтируются радиаторы. Чаще всего для этого применяются крепежные кронштейны, закрепляемые на стене. При диагональном подключении имеет смысл организовать уклон в один-два градуса в сторону слива. Неиспользуемые отверстия закрываются заглушками, в одно из них устанавливается кран-маевского для сгона воздушных пробок;
    • к выходу последнего в кольце подключается труба обратки, подаваемая на вход котла;
    • в обратку через тройник врезается расширительный бак. Его емкость подбирается в зависимости от вида объема циркулирующего теплоносителя. Для воды следует выбирать модели баков емкостью порядка 10% от залитого в трубы объема. Для незамерзайки бак должен иметь емкость 20-25% от используемого объема;
  • при необходимости на обратку циркуляционный насос. Мощность насоса выбирается индивидуально, исходя из объема и особенностей имеющейся сборки. Использовать насосы с избыточной мощностью не рекомендуется, поскольку это не улучшит работу отопления, но приведет к его завоздушиванию и появлению шума;
  • через тройник в самой нижней части трубы-обратки подсоединяется сгон с краном для слива теплоносителя.

Технология системы

Характерные особенности однотрубных систем вытекают из их кольцевой схемы и последовательного прохождения теплоносителя через радиаторы. Прежде всего, это неизбежный факт, что температура последнего обогревателя и обратки всегда будет намного ниже, чем в радиаторе первом.

Прочие особенности наиболее явно проявляются в самотечных конструкциях.

  1. Расширительный бак должен устанавливаться не на обратке, а в самой верхней точке вертикальной колонны после котла. При этом бак может быть открытого типа.
  2. Входное отверстие котла должно располагаться как можно ниже. В идеале – ниже уровня пола.
  3. Вся магистраль после вертикальной колонны должна иметь непрерывный уклон. Возвышающийся участок трубопровода может остановит работу системы из-за скапливающегося воздуха и нарушения стока воды под действием гравитации.

Поэтому еще на этапе планирования следует учесть все эти особенности.

Отзывы

В сети можно встретить множество отзывов об опыте эксплуатации однотрубных систем отопления. Вот наиболее характерные из них:

Надежда, Нижний Новгород

Используем такой систему несколько лет. Привлекает возможность самостоятельно регулировать температуру. Из неудобств лишь то, что при сильных морозах из открытого расширительного бака начинает испаряться вода. Поэтому периодически приходится ее подливать.

Роман, Пенза

Система не вызывает никаких проблем ходе эксплуатации. Использую тосол в качестве теплоносителя. Чтобы в случае возможного ремонта не пришлось его сливать целиком, радиаторы подключил на «американки» и поставил краны.

Однотрубное отопление: видео

В данном ролике можно представлен процесс сборки однотрубного отопления в коттедже

Как следует из отзывов и самой сути работы системы отопления по однотрубной схеме, подобное решение может стать неплохим вариантом для небольшого дома.

Минимальный расход материала, возможность отказа от энергозависимых циркуляционных насосов и при этом хорошая тепловая эффективность, все это делает однотрубное отопление очень привлекательным для владельцев загородной недвижимости.


Мы подобрали для Вас ещё восемь полезных статей, смотрите далее.

конструкция, установка и подключение своими руками

В процессе устройства в частном доме отопительной системы следует грамотно подойти к выбору ее конфигурации, учитывая особенности помещения. Однако необходимо обращать внимание и на условия эксплуатации и экономичность конструкции. В любом случае создаваемая система отопления будет иметь свои особенности и потому она должна рассчитываться в индивидуальном порядке.

Среди всех систем отопления частных домов однотрубная система довольно часто выбирается владельцами. Большую популярность она приобрела еще в период внедрения государственных программ по строительству многоквартирного жилья. Сегодня этот вариант также остается востребованным, однако, перед реализацией этого замысла полезно будет ознакомиться с его достоинствами и недостатками, а также ограничениями.

Устройство и элементы однотрубной системы отопления

Однотрубная система выполнена в виде замкнутого контура, где в качестве основных элементов выступают котел, магистральные трубопроводы, радиаторы, расширительный бак. Также в ее состав входят компоненты, благодаря которым становится возможной циркуляция теплоносителя. Причем движение последнего может происходить естественным путем или в принудительном порядке.

В системе, где используется схема естественной циркуляции теплоносителя, эффект достигается за счет разной его плотности. Когда нагретая вода, подаваемая под напором, встречается с более холодной, идущей из обратного контура, последняя освобождает место для горячей воды, в результате чего та движется по стояку до верхней точки, откуда она уже направляется по магистральной трубе, а потом распространяется по радиаторам и элементам системы.

Для эффективной работы подобной схемы очень важно, чтобы трубы располагались под углом не менее 3-5 градусов. Трудности с соблюдением этого требования могут возникнуть в больших одноэтажных домах, где используемая отопительная система проложена на большом расстоянии. Следует помнить, что для выдержки подобного угла размещения труб перепады будут иметь высоту, равную порядка 5 см на каждый метр длины участка трубопровода.

Работу системы, где используется схема принудительной циркуляции, поддерживает циркуляционный насос, для которого отводится место в обратной части контура непосредственно перед входом в котел. Основная задача насосного оборудования заключается в обеспечении необходимого давления, чтобы теплоноситель постоянно имел оптимальную температуру, не выходящую за установленные пределы. Для подобной системы обязательным является размещение магистральной трубы под меньшим углом. Чаще всего эффективная работа обеспечивается, если на каждый метр длины трубы высота перепадов составляет 0,5 см.

Для подобных систем довольно актуальной является проблема перебоев с подачей электричества, что приводит к прекращению циркуляции теплоносителя. Эта задача решается путем размещения разгонного коллектора, представляющего собой трубу, основное назначение которой заключается в подъеме воды на высоту от 1,5 метра.

От верхней точки этого устройства должна отходить труба, ведущая к расширительному баку. Она необходима для поддержания требуемого давления в системе и предотвращения его повышения, что может быть привести к возникновению аварийных ситуаций. В конструкции современных систем обычно используются расширительные баки закрытого типа, исполнение которых не позволяет воздуху проникать в воду. При таком варианте исполнения в него помещают гибкую мембрану, с одной стороны которой поступает под высоким давлением воздух, а с другой — предусматривается отверстие для выхода воды. Для размещения этих элементов можно выбрать любое подходящее место в системе.

Несмотря на наиболее простое исполнение, для размещения расширительных баков открытого типа должно быть отведено место в верхней точке системы. Другим недостатком является постоянный контакт воды с кислородом, на фоне чего создаются благоприятные условия для развития коррозионных процессов, что негативным образом сказывается на сроке службы стальных труб и радиаторов.

В процессе монтажа элементов необходимо соблюдать следующий порядок действий:

  • Первым устанавливают отопительный котел, который может работать на любом виде топлива, используемый для нагрева теплоносителя.
  • Далее выполняется монтаж разгонного коллектора, который подключают к расширительному баку.
  • После этого настает черед магистрального трубопровода, который укладывают во всех помещениях дома в соответствии с заранее спроектированной схемой.
  • Очень важно в процессе работ проложить контур в тех помещениях, где в первую очередь необходимо поддерживать комфортную температуру. Речь идет о детской комнате, спальне и ванной. Если теплоноситель будет поступать вначале в эти помещения, то проблем с поддержанием в них необходимой температуры не возникнет, так как на участках, которые расположены в начале контура, теплоноситель всегда имеет более высокую температуру.
  • Далее переходят к установке радиаторов в соответствии с заранее выбранными для них местами.
  • Последним размещают циркуляционный насос, для которого выделяют место непосредственно перед входом обратной части контура в котел.

Технические характеристики однотрубного отопления

По своему исполнению однотрубная схема отопления домов имеет вид магистрали, к которой подведены радиаторы в порядке очередности. После нагрева вода поступает каждому из нагревательных компонентов. Завершение теплообменного цикла наступает в тот момент, когда нагретая вода достигает последнего радиатора.

Именно в этой особенности заключается самый серьезный недостаток рассматриваемой системы отопления. Но все же его можно устранить соответствующими мерами. Решением этой проблемы может выступить увеличение количества устанавливаемых в помещении радиаторов или оснащение их специальными кранами. При подобном варианте можно повысить эффективность работы системы на каждом участке, иными словами, будут отсутствовать зоны, где температурный режим отличается на порядок от других.

Схемы однотрубных систем отопления для частного дома

Приступая к подключению батарей, у владельца есть возможность выбрать один из двух методов: традиционная нерегулируемая и схема, больше известная как «Ленинградка».

Традиционный метод подключения

Для однотрубной системы отопления схема этого типа предполагает использование минимального количества компонентов и соединений. Монтаж радиатора выполняется к системе в двух точках, где теплоноситель будет поступать в него и выходить для продолжения движения.

Недостатком подобной схемы является то, что при наличии в системе теплоносителя радиатор нельзя отключить, а также отсутствует возможность для регулировки отопления. Плюсом схемы следует назвать минимальные затраты на обустройство. При этом использовать ее можно лишь в небольших частных домах, так как подключенные к ней радиаторы отличаются температурой нагрева, а сама отопительная система не способна обеспечить высокую эффективность работы.

Метод подключения «Ленинградка»

Особенностью схемы «Ленинградка» является то, что на участках, где радиатор подключается к системе, устанавливаются перекрывающие краны, благодаря которым у владельца появляется возможность не только выполнить регулировку отопления, но и при необходимости отключить от системы. Обязательным элементом, который отдельно врезается в нее, выступает байпас с краном. В случае его перекрытия нагретая вода может пройти полностью через весь радиатор. Плюсом схемы «Ленинградка» является то, что гораздо упрощается процесс регулировки отопления в каждом конкретном помещении.



Необходимые материалы

Прежде чем приступить к установке однотрубной системы отопления своими руками, следует подготовить материалы:

  • отопительный котел, мощность которого должна учитывать потребности дома;
  • расширительный бак, который может иметь открытый вариант исполнения или включать в себя мембрану;
  • циркуляционный насос;
  • трубы с различными диаметрами: 25 мм – с их помощью будут выполняться работы по укладке магистрального трубопровода, и 20 мм – они понадобятся для подключения радиаторов. Для этих работ можно использовать трубы из различных материалов – стальные, медные, металлопластиковые. Главное, чтобы они были рассчитаны на использование в системах отопления или ГСВ;
  • фитинги, с помощью которых будет проводиться подключение отводов трубы к радиаторам;
  • радиаторы, тип которых владелец определяет заранее. Еще до того как приступить к установке системы, необходимо рассчитать количество секций радиаторов. Также необходимо иметь в наличии и необходимые аксессуары – заглушки и прокладки;
  • краны Маевского, с помощью которых будет выполняться очистка радиаторов от остатков воздуха. На каждый устанавливаемый радиатор должно приходиться по одному такому крану;
  • в случае использования схемы «ленинградка» потребуются и перекрывающие краны: каждый радиатор необходимо оснастить двумя такими кранами, а также установить на каждый байпас дополнительный.

Технология монтажа однотрубной системы отопления в частном доме

Добиться правильной работы отопительной системы можно при условии соблюдения технологии ее монтажа.

  1. Вначале выполняется монтаж котла в заранее определенном для него месте. Если у вас имеется котел на гарантии, то желательно, чтобы работы по его установке выполнял специалист из сервисного центра.
  2. Далее приступают к укладке магистрального трубопровода. При этом необходимо помнить о том, что на участках, где будут подключаться радиаторы и байпас, должны быть предусмотрены места для крепления тройников. Во время выполнения работ магистраль укладывают обязательно с уклоном в 3-5 градусов, если система будет работать по схеме естественной циркуляции. Если владельцем выбрана схема принудительного движения теплоносителя, то во время работ должна быть выдержана высота перепадов, равная 1 см на каждый метр длины трубопровода.
  3. Далее переходят к монтажу циркуляционного насоса. После того как он будет подведен к магистральной трубе, выполняется его подключение к электросети. Выбирая место для его размещения, следует помнить, что это оборудование способно выдержать температуру не более 60 градусов. По этой причине наиболее подходящим для его установки местом будет участок, где теплоноситель имеет самую низкую температуру, иными словами, это место рядом с входом в котел.
  4. После этого переходят к установке расширительного бака. Если был выбран открытый вариант, то для его размещения выбирается место в верхней точке системы, а для закрытого типа подойдет любой участок, но обычно его устанавливают недалеко от котла.
  5. Далее выбирают место, где к системе будут подключаться радиаторы, устанавливаемые при помощи кронштейнов. Выполняя работы по их монтажу, важно соблюсти отступ от пола, стен и подоконника. Эта информация обычно приводится в паспорте прибора отопления.
  6. На этом этапе выполняется подключение радиаторов в соответствии с выбранной схемой. По завершении работ их оснащают кранами Маевского, заглушками и перекрывающими кранами.
  7. Завершающим этапом монтажа однотрубной системы является опрессовка: для этого в нее подают воздух под давлением, а затем заполняют систему водой и выполняют настройку.

Однотрубная система отопления, как и прочие виды систем обогрева, имеет свои особенности как в плане подготовительных мероприятий, так и монтажа. Прежде чем приступить к установочным работам, следует ознакомиться с возможными схемами монтажа, подобрав оптимальный вариант для своего дома с учетом его особенностей. Особое внимание следует уделить точному выполнению работ по монтажу, помня о дополнительных элементах, которые будут подключаться к системе.

Оцените статью: Поделитесь с друзьями!

схема для частного дома, монтаж своими руками

Большинство старых домов в нашей стране оборудованы однотрубной системой отопления. На данный момент можно назвать это пережитком, все еще пользующимся большой популярностью. Рассмотрим данную схему более подробно.

Схема работы

Что представляет собой однотрубная система отопления частного дома? Ее можно сравнить с замкнутым кольцом, куда вмонтирован нагревательный котел – основной отопительный элемент. Котел может работать на различных видах топлива, его вид и тип зависит от предпочтений хозяина дома. Само кольцо представляет собой трубу с определенным диаметром и длиной. В трубу последовательно врезаются радиаторы или регистры.

Самые важные составляющие идеально работающей системы отопления – температура, скорость движения и давление теплоносителя. Добиться правильного сочетания этих параметров при проектировании и монтаже – главная задача. И она не так проста, как кажется. Поэтому, прежде чем решиться на монтаж отопления своими руками, необходимо взвесить все «за» и «против» и при сомнениях обратиться к профессионалам.

Аксессуары

Для удобства использования однотрубная система отопления может дополняться радиаторными регуляторами, балансировочными вентилями, термостатическими клапанами или шаровыми кранами. Это дополнительное оборудование дает возможность сбалансировать работу отопления, и при необходимости понижать общую теплоотдачу. Аксессуары вполне реально установить своими руками.

Отопление с горизонтальной установкой для одноэтажного дома

В доме с одним этажом, как правило, монтируется схема однотрубной системы отопления горизонтального типа. Все отопительные приборы на этаже включены последовательно.

Система с горизонтальной подводкой.

Если насос для движения теплоносителя не используется, то горизонтальная магистраль труб прокладывается обязательно с небольшим уклоном для использования естественных физических законов перемещения жидкостей в трубах. Минусом здесь можно назвать то, что не всегда удается добиться эстетической красоты при установке труб с уклоном. Но зато система без насоса позволяет оставаться независимым от электричества и не бояться охлаждения дома при его отсутствии.

Одним из видов горизонтальной установки отопления является специфическая схема «Ленинградка». В ней прокладка труб осуществляется над поверхностью пола или в самой конструкции пола. Обязательно устанавливается теплоизоляция.

Отопление с вертикальной установкой для многоэтажного дома

Такая схема предполагает расположение труб вертикально, путем монтажа стояков, подводящих тепло к радиаторам. В этом случае последовательно подключаются отопительные приборы, установленные на разных этажах здания.

Вертикальная система.

Здесь используется естественная циркуляция воды при отсутствии циркуляционного насоса. Горячая вода по стояку из котла подается в верхнюю точку, проходит в магистраль подачи, нагревательные приборы, перемещается по подающим стоякам, отдавая тепло в радиаторы.

Преимущества

Однотрубная система отопления одноэтажного дома имеет перед двухтрубной ряд преимуществ. В частности, однотрубная схема дает возможность охватить весь периметр по внутренней части дома одним замкнутым кольцом, ведь только одна труба идет от котла. Помимо экономичности, наличие одной трубы имеет следующие положительные моменты:

  • Проектировать систему отопления с одной трубой можно независимо от планировки помещения и с минимальным расходом материалов;
  • Трубы монтируются в непосредственной близости к полу или прячутся под пол, что позволяет скрыть всю инженерную конструкцию и проектировать интерьер без учета открытых глазу коммуникаций;
  • В однотрубное отопление встраивается любое оборудование по желанию хозяина – полотенцесушители, радиаторы, насосы, аксессуары;
  • Легко поддается регулированию температура теплоносителя, а, значит, и более гибкой становится процедура создания максимального температурного комфорта в доме;

Сложности в эксплуатации

В процессе эксплуатации редко удается добиться необходимой для максимальной теплоотдачи скорости теплоносителя и его давления. Для организации надежной и правильной работы устанавливается коллектор разгона. Система вертикального отопления в многоэтажном доме не имеет таких сложностей, и, соответственно, может функционировать с полной отдачей и без монтажа насоса, позволяя создать необходимое естественное давление за счет высоты. Несмотря на то, что системы без насоса вполне имеют право на существование, рекомендуется все же предусматривать насос в цепочке однотрубной горизонтальной системы отопления.

Коллектор разгона.

Коллектор разгона выполняет свою основную задачу – разгоняет нагретый теплоноситель для распределения по трубам и радиаторам и непрерывно поддерживает такой разгон. Эффективность работы зависит от высоты расположения верхней части коллектора, высота петли разгонного коллектора должна быть больше 2.2 м. При такой высоте обеспечивается достаточная скорость движения теплоносителя и бесшумность работы.

Минусы

Выбирая однотрубный тип отопления, следует иметь в виду ряд его недостатков, а именно:

Последовательное соединение радиаторов

Она не дает возможности проводить индивидуальную регулировку интенсивности нагрева радиатора так, чтобы это не отражалось на остальных приборах.

Таким образом, нет возможности корректировать температуру в отдельных частях дома в зависимости от внешних погодных условий, а также устанавливать наиболее комфортные условия для каждого из проживающих в доме.

Высокие температуры

Однотрубное отопление нуждается в более высоких показателях температуры при эксплуатации, что ведет к усиленному выкипанию теплоносителя и необходимости контроля уровня воды и ее регулярного долива.

При использовании в однотрубной системе воды в качестве теплоносителя обязательно устанавливают расширительную емкость под крышей дома.

Необходимость установки насоса

При большой длине трубы может не хватить естественной скорости движения теплоносителя, установка насоса влечет за собой повышение эксплуатационных расходов.

Следует помнить, что теплоноситель последовательно проходит через все отопительные приборы, теряя в каждом часть температуры, разница температуры в первом и последнем радиаторах может различаться в 2 раза. Для выравнивания температурного режима в последних радиаторах увеличивают число секций.

схема с нижней разводкой, как правильно сделать


Содержание:


Выбор системы отопления волнует каждого владельца квартиры или частного дома. Из двух схем отопления, однотрубной и двухтрубной, для самостоятельного монтажа выбирают первый вариант. Однотрубная система отличается простотой, надежностью и минимальным количеством запорных элементов. Такой вариант подразумевает использование котла и труб, а в качестве рабочей среды выступает вода.


Принцип работы


Чтобы решить вопрос, как сделать однотрубное отопление в частном доме, необходимо изучить принцип его работы. Главный элемент однотрубной схемы – газовый или твердотопливный котел. С его помощью нагревается вода, которая в дальнейшем идет в трубы и радиаторы отопительной системы. В процессе перемещения теплоноситель постепенно остывает и по возвратной трубе вновь приходит в котел.


Особенность такой системой заключается том, что первый и второй радиатор будут нагреваться больше, а в последних батареях температура воды существенно снижается, следовательно, в этом помещении будет холоднее. В этом случае важно понимать, как правильно сделать однотрубную систему отопления.



Решить проблему можно следующим образом:

  • Увеличить теплоемкость радиаторов, расположенных далеко от котла, что способствует повышению теплоотдачи.
  • Повысить температуру воды на выходе из котла.


Однако оба варианта требуют значительных материальных затрат, что делает всю систему отопления дорогой.

Рекомендации — как сделать правильное отопление


Большей эффективности при монтаже однотрубной системы отопления своими руками можно добиться следующими способами:

  • Установка насоса, способствующего ускоренной циркуляции теплоносителя. Особенностью приборов является обязательное наличие электропитания, поэтому они не пользуются популярностью в местах с регулярным отключением электричества.
  • Использование разгонного коллектора, который представляет собой высокую прямую трубу. В этом случае вода, проходя по трубе, набирает скорость и быстро перемещается по батареям.


Однако при установке коллектора следует учесть некоторые особенности. К примеру, такой вариант не будет работать в доме с низкими потолками, для эффективной работы необходима высота не меньше 2,2 м. А вот в двухэтажных строениях разгонный коллектор работает с максимальной отдачей благодаря своему устройству. Ведь коллектор от котла поднимается к самой верхней точке водоотдачи. При этом эффективность и бесшумность работы зависит от высоты коллектора.



Расширительный бак подключают к верхней части коллектора. Он необходим для стабилизации и контроля объема рабочей среды. Нагретая вода расширяется, и лишнее количество воды попадает в расширитель, тем самым решая проблему перелива. С понижением температуры уменьшается объем жидкости, и она вновь возвращается в систему.


Особенностью однотрубной системы является отсутствие трубы обратного действия, по которой вода должна возвращаться в котел. Схема однотрубной системы отопления с нижней разводкой подразумевает использование в качестве «обратки» вторую часть магистральной трубы.

Преимущества однотрубных систем


Система отопления с одной трубой имеет несколько преимущественных моментов, которые следует знать при монтаже однотрубного отопления в частном доме своими руками.


Во-первых, один контур можно располагать и в помещении, и за стенами. При укладке под полом требуется дополнительная теплоизоляция трубы для сокращения теплопотерь.


Во-вторых, поэтапное подключение дает возможность присоединить различные элементы системы отопления. В частности речь идет о радиаторах, полотенцесушителях и системах «теплый пол». Параллельное или последовательное подключение радиаторов определяет степень их нагрева.



В-третьих, в однотрубную систему отопления частного дома можно одновременно монтировать котлы разного вида, газовый, твердотопливный или электрический. Это позволяет системе работать в бесперебойном режиме, так как при выходе из строя или отключении одного из котлов можно подключить другой котел.


В-четвертых, конструкция однотрубной системы позволяет направить поток рабочей среды в наиболее выгодном для жильцов направлении. К примеру, вначале отапливаются комнаты, расположенные с северной или подветренной стороны.

Недостатки системы отопления


Выбирая вариант обогрева помещений, важно знать, как правильно сделать отопление однотрубной системой, также следует учитывать ее недостатки:

  • Система очень долго запускается после затяжного простоя.
  • В двухэтажных домах в радиаторы верхнего этажа подается более горячая вода, чем в радиаторы нижних этажей. При этом достичь баланса достаточно сложно. Решить проблему можно установкой дополнительных радиаторов, но это требует больших затрат.
  • На время ремонта однотрубной системы отопления частного дома своими руками требуется полное отключение.
  • Отсутствие уклона в системе приводит к образованию воздушных пробок и соответствующем снижении теплоотдачи.
  • Процесс эксплуатации сопровождается существенными теплопотерями.

Монтаж системы однотрубного типа в частном доме


Строение однотрубной системы имеет свои особенности, которые следует учесть перед тем, как сделать однотрубную систему отопления:

  • Началом монтажных работ является установка котла.
  • По всей длине системы необходимо выдерживать уклон примерно 5 мм на 1 погонный метр трубы. Это способствует нормальному движению воды в системе и препятствует скоплению воздуха.
  • Радиаторы системы должны иметь краны для спуска воздуха.
  • Перед радиаторами рекомендуется монтировать специальную запорную арматуру, которая позволит регулировать температуру в системе. Кроме того запорный кран позволяет проводить ремонт или обслуживание радиатора, не сливая воду со всей системы.
  • Кран для слива воды должен устанавливаться в самой нижней точке однотрубной системы отопления.
  • В системах с естественной циркуляцией теплоносителя коллектор устанавливают на высоте 1,5 метра и больше.
  • Трубы должны следует надежно зафиксировать на стене, чтобы не допустить прогибов трубы и, как следствие, скопления воздуха.
  • Если в системе установлен электрокотел и подключен циркуляционный насос, то работать они должны в синхронном режиме, при отключении котла перестает работать насос.
  • Установка насоса выполняется перед котлом, так как он вполне может функционировать при температуре 400С.


Разводка системы выполняется в двух вариантах, горизонтального и вертикального типа.



Однотрубная горизонтальная система отопления отличается использованием минимального количества трубных материалов и последовательным подключением радиаторов. Недостатком такой разводки является частое образование воздушных пробок и отсутствие возможности регулировать потоки тепла.


Второй вариант предполагает монтаж труб в чердачном помещении и установку отводов к каждой батарее. Преимуществом такой системы можно назвать подачу к радиаторам воды одинаковой температуры. Особенностью вертикальной разводки является общий стояк для всех приборов отопления независимо от этажности дома.


Экономичность и простота такой системы отопления делает ее достаточно популярной. Однако возникающие в процессе эксплуатации проблемы в большинстве случаев заставляют делать выбор в пользу других систем отопления.


Однотрубная система отопления своими руками

Однотрубная система отопления своими руками

Отличие однотрубной системы отопления от двухтрубной

Однотрубная система отопления – самая заманчивая из других видов систем. Ведь ее монтаж занимает небольшой объем труда, а также наименьшие затраты денежных средств на трубы и различные соединения. Однако сначала необходимо обязательно ознакомится с особенностями ее установки.

Далее мы представим Вам правила как самому установить данную систему отопления, ее минусы и плюсы, а также чем она различается в зависимости от количества этажей в доме, или качества расходуемого материала.

Итак, рассмотрим, из чего состоит однотрубная система:

1. Котел, который предназначен для генерации тепла. Он может иметь различную конструкцию, а также работать на разном топливе.

2. Радиаторы. Их предназначение – непосредственное нагревание всей площади дома.

3. Трубопровод, по которому осуществляется циркуляция жидкости-теплоносителя, а также транспортировка тепловой энергии к радиаторам, через котел.

4. Также предусмотрено дополнительное оборудование, например, элементы для соединения, насос для обеспечения циркуляции, бак расширительный, арматура регулирующая или запорная. Предназначение этих элементов заключается в обеспечении циркуляции и эффективной работе.

Хотелось бы указать плюсы однотрубной системы:

1. Экономия денег за счет меньшего расхода труб и различных соединений.

2. Экономия времени не монтаж отопительной системы.

3. За счет того, что магистральная труба выполнена при открытой разводке, она менее заметна.

Однако если самому устанавливать однотрубную систему отопления необходимо помнить и про ее минусы:

1. Не совсем равномерное нагревание радиаторов. Это зависит от того, как далеко он расположен от котла.

2. Возможные затруднения регулировки температуры на отдельных радиаторах.

3. Чем длиннее контур, тем труднее происходит естественная циркуляция.

Разновидность однотрубных систем

Для минимизации влияния недостатков на результативность работы, нужно выбрать наиболее подходящий вид однотрубной системы.

Исходя из разновидностей подключения радиаторов, а также регулирования температуры, однотрубные системы подразделяются на такие виды:

1. Нерегулируемая система. В данном виде системы подключение радиаторов осуществляется последовательно, а теплоноситель, проходящий через все радиаторы, подается от предыдущего, уже немного охлажденный.

Это очень экономная и простая в монтаже отопительная система. Однако существует один минус, при помощи данной системы нельзя регулировать температуру или вообще отключить нагревание радиаторов. В общем, данный вид используют для того, что обогреть небольшой дом.

2. «Ленинградская» (регулируемая) система. При установке данного вида подключение радиаторов выполняют параллельно к главной магистрали. Благодаря использованию запорной арматуры (кранов, трехходовых кранов, термовентелей) можно осуществить регулировку температуры необходимой для нагрева радиаторов, или если нужно полное их отключение (например, для выполнения ремонтных работ).

Помимо всех плюсов «ленинградки» данный вид отопительной системы более затратный и сложный при установке.

Однотрубные системы бывают трех способов циркуляции:

— естественная;

— принудительная;

— комбинированная, когда система установлена как для естественной циркуляции, однако дополнительно установлен насос для циркуляции.

При естественной циркуляции однотрубная система должна быть установлена с уклоном трубы на 3-50. Для большей эффективности работы необходимо установить «коллектор разгона» после котла. Трубу, что подает теплоноситель, нужно приподнять на 1,5 метра выше радиатора, после чего должно следовать постепенное ее снижение.

Установка данного вида отопительной системы в доме очень эффективна. Если по своей конструкции длина контура сложная и немалая, тогда это единственный допустимый вариант. Для несложных схем разводки труб достаточно использовать только один насос, а если трубы монтированы по сложной схеме, тогда необходимо сформировать насосные группы, управление которыми можно осуществлять ручным и автоматическим способами.

Обратите внимание! Любая отопительная система должна быть оборудована узлом безопасности, который состоит из предохранителя, манометра, воздушного клапана.

Установка однотрубной системы

Каждый из разновидностей однотрубной системы отличается между собой. Ведь они имеют различные циркуляционные схемы, множество разновидностей котлов, а также рассчитаны на разное количество этажей в доме. И естественно, исходя из этого, они различаются своей установкой.

Однако принцип монтажных работ не меняется.

Во-первых, нужно решить, где и как Вы установите котел и радиаторы. Котел нужно расположить повыше, чтобы оптимальный наклон трубы составлял 1-7 см на 1 м. Обычно котел размещают в подвале (ниже фундамента), а радиаторы размещают под окнами.

Во-вторых, после того, как вопрос с областью установки всего оборудования решен, необходимо рассчитать нужное количество всех дополнительных элементов: фильтры, краны, клапаны и т.д. На схеме нужно обозначить будущие места установки дополнительных деталей, обозначив их тип и диаметр.

В-третьих, нужно установить котел. Если агрегат еще находится на гарантийном обслуживании, тогда лучше чтобы его установили специалисты сервисного центра.

В-четвертых, необходимо присоединить котел к магистральной трубе. Для обеспечения нужного наклона трубы на стене можно наметить линию, а далее во время монтажа придерживаться ее. Трубы нужно установить предельно ровно, без прогибов или провисаний.

В-пятых, необходимо выполнить установку радиаторов. В нерегулируемой системе радиаторы подключаются последовательно, а в «ленинградской» системе их подключение выполняется параллельно, подсоединяясь к трубам при помощи тройников. Очень важно, чтобы радиаторы были укомплектованы кранами для спуска воздуха.

В-шестых, выполняется монтаж насоса, который необходим для циркуляции теплоносителя. Его устанавливают только тогда, когда выбрана система с принудительной циркуляцией. Насос устанавливают в любом удобном месте: на трубопроводе, перед или после котла, что расположен как вертикально, так и в наклонном виде. Но важно, чтобы ось насоса была расположена горизонтально. Многие ставят его прямо перед котлом. Помимо насоса обязательно необходимо предусмотреть шаровые краны, они нужны при замене насоса, а также не забудьте про фильтр, который необходим для защиты раннего изнашивания деталей.

В-седьмых, если Вы предпочли систему с циркуляцией комбинированного типа, тогда необходимо при помощи байпаса установить насос на магистрали, а также обязательно дополнить краном и клапанами, которые при отключении света обеспечат естественную циркуляцию.

В-восьмых, если Вы выбрали отопительную систему открытого типа, обязательно не забудьте установить расширительный бак открытого вида. Его обычно располагают в наиболее высокой точке дома, например, на чердачном помещении.

В-девятых, для системы закрытого типа устанавливают герметично закрытый мембранный бак. Устанавливают его обычно недалеко от котла в наиболее нижней области магистрального трубопровода. В этот бак с помощью штуцера закачивают воздух. Рабочее давление системы и закаченного воздуха должно быть одинаковыми 1,5-2 бар. Однако разрешено, чтобы давление воздуха было ниже, чем рабочее давление системы на 5-10%.

В-десятых, после выполнения всей установки однотрубной системы важно выполнить ее проверку с помощью опрессовки сжатым воздухом. Если обнаружилась утечка воздуха, необходимо выполнить ее устранение, подтянув соединения, или дополнительно герметизировав.

_ _ _
Читайте полностью » https://100uslug.com/odnotrubnaya-sistema-otopleniya-svoimi-rukami/

Однотрубная система отопления с нижней разводкой

На чтение 9 мин.

Перед началом монтажа системы отопления в малоэтажном частном доме (от одного до двух этажей) необходимо знать, что существует несколько вариантов схем её обустройства.

Основными факторами для выбора наиболее приемлемого варианта являются доступный тип топлива и стоимость, заложенная в проект. Помимо этого учитываются конструктивные особенности здания: наличие подвала и чердака, площадь помещений, материалы из которых изготовлено здание и перегородки, наличие отдельного помещения для котла.

При составлении грамотного проекта, так же учитывающего особенности местного климата и теплопотери, отопительная система будет эффективной и служить долгое время.

Одна из самых используемых схем отопления — это однотрубная система отопления с нижней разводкой. Её характерная особенность в том, что основной трубопровод проложен в подвальном помещении или на цокольном этаже

Схема однотрубной и двухтрубной системы отопления.

Иногда возможна прокладка трубы под полом. Теплоноситель в данном случае идёт снизу от котла наверх в приборы нагрева (радиаторы). Смесь газов, возникшая при сгорании топлива, удаляется через специальный воздуховод, соединённый с общим стояком. Чтобы предотвратить аварии стояк подачи и обратный стояк оборудованы особыми кранами для выключения.

Однотрубная система отопления с нижней разводкой является противоположностью схемы с верхней разводкой, в которой специальный расширительный бак вмонтирован на самой высокой точке трубы отопления. Там же происходит разветвление всей сети.

Однотрубная система отопления частного дома.

Наиболее оптимальным вариантом для частных домов будет схема с одним центральным трубопроводом отопления.

В нём теплоноситель непрерывно циркулирует по магистрали от котла до отопительных приборов, отдавая тепловую энергию и тем самым нагревая помещения. В качестве источника тепла может выступать воздух, пар, вода, либо антифриз. Наиболее часто используется водяная система отопления.

В большинстве случаях стандартное отопление основано на следующих физических законах: тепловом расширении жидкости за счёт нагрева в котле, конвекционных силах гравитации.

После нагревания теплоносителя происходит его расширение и соответственно возрастает давление в трубе. Становясь более лёгким он направляется вверх и под воздействием давления, гравитации и конвекции, распространяется по трубам в отопительные приборы. Из за этой особенности труба из котла всегда направленна строго вверх.

После передачи тепла радиаторам охлаждённый теплоноситель устремляется обратно в котёл и цикл повторяется.

Исходя из вышесказанного однотрубная система отопления частного дома — это собой замкнутый маршрут течения теплоносителя.

Однотрубная система отопления частного дома с принудительной циркуляцией

Радиаторы здесь подсоединяются последовательно друг за другом. Однотрубные системы отопления бывают двух видов: с принудительной циркуляцией и естественной. Но тем не менее практически все их элементы аналогичны:

  • Котёл, который бывает нескольких видов: на твёрдом топливе, электрический, на газе. Служит в качестве источника создания тепла.
  • Оборудование, осуществляющее теплоотдачу: радиаторы, тёплый пол.
  • Элемент системы, отвечающий за движение теплоносителя. У принудительной схемы — это насос, у естественной схемы — это специальный участок трубы для разгона теплоносителя.
  • Оборудование для компенсации переизбытка давления в трубе: расширительный резервуар открытого или закрытого вида. При открытом типе ёмкость бывает целиком открытой, либо частично. Она подсоединяется к трубопроводу в его высочайшей точке сразу же после котла.
  • Так же в данной системе предусмотрен отвод для слива лишнего теплоносителя в канализацию или на улицу. В данном случае теплоноситель непосредственно соприкасается с воздухом, за счёт чего происходит его испарение и насыщение кислородом.При закрытом типе резервуара он полностью герметичен. Внутри бак поделён мембраной на два отделения. В одном отделении находится воздух, другое соединено с трубопроводом. Мембрана служит демпфером. При нагреве теплоноситель, воздействует на мембрану, смещая её в сторону отделения с воздухом. В обратном случае мембрана под давлением образовавшегося сжатого воздуха выдавливает излишек жидкости снова в основной трубопровод.
  • Трубы и различная арматура.

Однотрубная система отопления частного дома.

Однотрубная система отопления частного дома с естественной циркуляцией не содержит сложных конструктивных элементов и происходит за счёт физических законов. Главным элементом для её работы является специальный разгонный участок, отходящий вертикально от котла.

Однотрубная система отопления с естественной циркуляцией

В самой высокой точке труба плавно разворачивается на 180 градусов и подсоединяется уже к радиаторам. Течение воды происходит за счёт гравитации. Подобная схема будет лучшим вариантом для помещений с верхней разводкой.

Для обустройства системы отопления с нижней разводкой обязательным условием является установка разгонного участка на высоте не меньше 1,5 метра от первой батареи. Помимо этого диаметр разгонного участка должен превышать диаметр основного трубопровода. (нр: D = 4 см. основной трубы, для разгонного коллектора D = 25-32 мм.)

Из преимуществ гравитационной системы стоит отметить её полную независимость от наличия энергии (при совокупности с котлом на твёрдом топливе).

Однотрубная система отопления частного дома построенная по схеме естественной циркуляции имеет много минусов:

1. Внутреннее сечение труб увеличено, для уменьшения гидравлического сопротивления.
2. Для уменьшения сопротивления течения теплоносителя в системе должно быть как можно меньше элементов запорной арматуры. В тоже время, если в системы не установлены байпасы, будут создаваться трудности с её тех. обслуживанием. В противном случае отопительную систему придётся полностью отключать и сливать теплоноситель.
3. Для того, что бы данная система работала бесперебойно и надёжно, на подготовительном этапе необходим её точный расчёт и балансировка. Так же нужен оптимальный выбор диаметров труб и число секций батарей. Стоит отметить, что крайние отопительные приборы должны превышать по размеру те, которые расположены ближе к выходному патрубку котла.

При установке в систему с естественной циркуляцией насоса, практически все её недостатки исчезнут.

Однотрубная система отопления частного дома с принудительной циркуляцией более предпочтительна, чем гравитационная (естественная) схема. Установка насоса может быть выполнена в любом месте трубопровода. Но лучшим вариантом будет его установка на обратной трубе , в которой теплоноситель уже охлаждён. В таком случае все резиновые прокладки и уплотнения насоса будут иметь более долгий срок службы. Так же как и в предыдущей схеме на трубопровод нужно установить байпасы, для облегчения ремонтных работ.

Из недостатков подобной системы стоит выделить:

1. Шум создаваемый насосом. Для решения проблемы насос устанавливается в не жилом помещении.
2. При отсутствии электричества система перестаёт функционировать. Возможна установка автономного генератора, либо возможность перехода на гравитационный режим
3. Цена гораздо выше, чем у естественной системы.

Однотрубная система отопления Ленинградка (схема).

Когда необходимо обогреть помещение небольшого объёма, приемлемым вариантом будет использование системы с одним кольцевым трубопроводом (в кольце не более 5 батарей). Эта схема проста при обустройстве и экономна в плане материалов. Конструкция ленинградки — это соединённые приборы обогрева единой трубой.

Источником тепла является котёл. Батареи монтируются по периметру комнаты. Возможно расположение трубопровода по верхнему и нижнему принципу. В нижнем построении обязателен насос, а в верхнем участок разгона жидкости.

Однотрубная система отопления ленинградка. Схема.

Основная труба в ленинградке располагается по двум вариантам:

  1. Чаще всего устанавливается по горизонтальному принципу. Все радиаторы монтируются вдоль стен в одной плоскости. Чаще всего циркуляция осуществляется принудительно, под действием насоса.Так же в данной системе возможно диагональное подключение.

    Диагональная схема подключения однотрубной системы отопления

  2. Однотрубная система отопления ленинградка так же может устанавливаться вертикально.

Горизонтальная схема. Однотрубная система отопления ленинградка.

Этот тип чаще всего используется в двухэтажный домах небольшой площади. Возможно применение естественной циркуляции теплоносителя и принудительной. Сделать вертикальную схему с самотёчной циркуляцией на практике достаточно непросто.

Однотрубная система отопления двухэтажного частного дома.

Магистраль должна быть установлена в верхней части стены под нужным углом по направлению течения теплоносителя. Для продуктивной работы данной схемы котел нужно расположить ниже уровня установленных батарей.

Рассматривая систему «Ленинградка» с принудительной и естественной циркуляцией стоит сказать, что организация гравитационной схемы гораздо сложнее для реализации.

Её применение оправдано в небольших одно-этажных зданиях, в остальных её использование может быть связано с рядом проблем.

Схема уклонов однотрубной системы отопления ленинградка

Помимо этого необходимо сделать точный расчёт углов наклона и подобрать трубы нужного диаметра (их диаметр всегда больше, чем при использовании принудительной циркуляции) и определённой длины. Котёл при самотёчной схеме должен располагаться ниже линии радиаторов, то есть предполагает наличие под помещением подвала. А расширительный бак должен быть установлен на утеплённом чердаке.

Из наиболее существенных проблем системы с естественной циркуляцией стоит отметить следующие:

1. Радиаторы первого этажа всегда греют сильнее, чем радиаторы второго. Проблему можно отчасти решить установкой байпасов. Так же можно установить большее количество секций на дальних батареях.
2. Подобная система не подойдёт для домов с постоянным проживанием.
3. Установка дополнительных байпасов в итоге приведёт возрастанию цены всей системы.

Схема однотрубной системы отопления.

Она представлена единым трубопроводом, установленный выше или ниже уровня пола, с подсоединёнными последовательно (друг за другом) радиаторами. Ток жидкости начинается в котле и заканчивается в нём. Процесс циркуляции происходит непрерывно. Диаметр трубы должен быть не менее 32 мм. К ней посредством труб меньшего диаметра подсоединяются приборы нагрева.

В данной системе обязательно присутствуют следующие части:

  • Котёл
  • Отопительные приборы (батареи)
  • Расширительный бак
  • Разводящие элементы

Принцип работы заключается в следующем: прогретая жидкость от котла по очереди поступает в батареи и частично передаёт им часть тепла. К концу цикла охлаждённый теплоноситель снова возвращается в котёл для нагрева.

В данной системе основной минус — это нагрев первых и крайних радиаторов в разной степени. Этот вопрос решается монтажом байпасов с регулировочными кранами, изменением количества секций у начальных и конечных радиаторов, либо установкой насоса.

Наиболее эффективная схема однотрубной системы отопления подбирается исходя из условий при которых она будет эксплуатироваться. Для обычного одноэтажного частного дома (например дача) с непостоянным проживанием лучшим вариантом станет обычная самотёчная система. При установке 2-3 радиаторов не требуется монтировать много элементов запорной арматуры. Для технического обслуживания данной схемы вылить воду из труб будет гораздо проще.

В случаях проектировки системы отопления для больших домов лучшим вариантом станет однотрубная система отопления ленинградка с диагональным подключением и установленными байпасами с регулировочными кранами.

Помимо вышеперечисленного стоит выделить 3 вида подключения:

  1. Диагональный способ — самый эффективный и лучше всего подойдёт для батарей с большим числом секций. Прибор прогревается практически полностью и почти нет теплопотерь.
  2. Боковое подключение подразумевает нагрев в равной степени каждой секции прибора.

    Боковое подключение радиатора

  3. Нижнее подключение не самый лучший выбор. Но устанавливается довольно часто, в случаях когда основная труба скрывается под полом.

    Нижнее подключение радиаторов

Балансировка однотрубных паровых систем

Опубликовано: 24 июня 2014 г. — Дэн Холохан

Категории: Steam

Одна из самых сложных задач при работе со старинными системами отопления — сбалансировать их, чтобы всем было удобно. Это особенно верно, когда дело доходит до однотрубного пара, поскольку большинство людей, разбирающихся в этих системах, тоже мертвы.

Но ты справишься. Вам просто нужно следовать нескольким правилам, которым следовали Мертвецы, когда они впервые установили этих старых красоток. Делайте это, и у вас будут более счастливые клиенты.

Сначала быстро выпустите воздух из сети. Это поможет пару достичь всех радиаторов примерно в одно и то же время. Пар — это газ, и он всегда будет искать выход из системы. Когда он покидает котел, он направляется к вентиляционным отверстиям. Чем больше воздухозаборник, тем больше пара будет подниматься в этом направлении. Если система нагревается неравномерно, установите хорошую главную вентиляцию с большой пропускной способностью рядом с концом каждой магистрали и наблюдайте за изменениями.Вытяните вентиляционное отверстие примерно на 30 сантиметров от конца магистрали и на шесть-десять дюймов выше на ниппеле, чтобы не допустить попадания гидравлического удара на конце магистрали. Если вы не можете получить эти точные размеры, сделайте все, что в ваших силах. И помните, чем больше отверстие, тем быстрее вентиляция, поэтому стоит установить тройник с резьбой на три четверти дюйма для вентиляционного отверстия рядом с концом магистрали. Не пытайтесь обойтись с крошечным отверстием, просверленным в основной. Крошечные отверстия не позволяют воздуху быстро выходить.

Установите Y-образный фильтр перед главным вентиляционным отверстием. Старая паровая система может быть очень грязной, а поскольку пар движется с большой скоростью (до 60 миль в час в однотрубной системе!), Он собирает частицы ржавчины и осадка. В конце концов, все это попадает внутрь главного вентиляционного отверстия. Вскоре ваши главные вентиляционные отверстия не закроются. Они будут плевать водой и пропускать пар в атмосферу. Это создает проблемы с уровнем воды в котле. Y-образный фильтр, установленный вертикально перед главным вентиляционным отверстием, может защитить вентиляционное отверстие от системного мусора и продлить срок его службы. Используйте сетчатый фильтр как часть высоты от шести до десяти дюймов для главного вентиляционного отверстия, и вы значительно улучшите производительность системы.Затем убедитесь, что кто-то время от времени чистит ситечко.

Удаляйте воздух из радиаторов в зависимости от их размера, а не от их расположения в здании. Если ваша цель — нагреть все радиаторы примерно в одно и то же время в самый холодный день года, вам придется обрабатывать воздух особым образом. Во-первых, как я уже сказал, быстро выпустите воздух из сети. Это так важно. Затем вентилируйте радиаторы в соответствии с их размером, а не их расположением в здании. Через главные вентиляционные отверстия пар поступает в каждый радиатор примерно в одно и то же время.Поскольку большие радиаторы содержат больше воздуха, чем маленькие радиаторы, большие радиаторы должны иметь более крупные вентиляционные отверстия, чем маленькие радиаторы. В этом есть смысл, не так ли? Тем не менее, это тонкость в однотрубном паре, которую часто неправильно понимают.

Используйте два вентиляционных отверстия на радиаторах увеличенного размера. Радиаторы увеличенного размера — всегда проблема. Независимо от того, какого размера вы используете вентиляционное отверстие, оно закроется, как только пар достигнет его, даже если большая часть воздуха останется в этом огромном радиаторе. Мертвецы часто сталкивались с этой проблемой, сверля и врезая в эти негабаритные радиаторы для второго вентиляционного отверстия.Второе вентиляционное отверстие расположили на несколько дюймов ниже первого. Затем два вентиляционных отверстия работали вместе, выпуская воздух. Когда пар достигал первого вентиляционного отверстия (более высокого из двух), он закрывался. Но второй выход (на нижнем уровне) продолжал выпускать воздух из радиатора. В результате радиатор нагрелся более полно, и Мертвецы еще на шаг приблизились к системному балансу. Этот трюк может сработать и для вас.

Изолируйте все паропроводы. Когда пар конденсируется и превращается в воду, он перестает двигаться.Вот почему Мертвецы потратили так много времени на изоляцию своей паровой магистрали. Они хотели, чтобы пар конденсировался в радиаторах, а не в трубопроводах подвала. Если асбеста нет, замените его стекловолокном. Это поможет вам сбалансировать систему, потому что пар не так быстро конденсируется в трубах подвала. Неизолированные паровые трубы имеют примерно в пять раз больше тепловых потерь, чем изолированные паровые трубы, поэтому хорошо оберните их и дайте пару возможность попасть туда, куда вы хотите.

Очистите систему (и, если необходимо, десяток раз). Однотрубные паровые системы старые, открытые для атмосферы и постоянно подвержены коррозии. Вся эта коррозия скапливается в котловой воде, и если котловая вода грязная, пар уносит воду с собой, когда он направляется в трубопровод. Это, конечно, приводит к проблемам с уровнем воды в котле, но также создает проблемы с балансировкой во всей системе. Пар отдает свою скрытую тепловую энергию водяному туману, движущемуся вместе с ним. Это останавливает пар. Радиаторы, расположенные дальше всего от котла, остаются холодными, а радиаторы возле котельной нагреваются.Горелка часто переключает цикл при низком качестве пара. Это тоже приводит к проблемам с балансировкой. Ознакомьтесь с инструкциями производителя котла по очистке. На то, чтобы вода в бойлере снова приобрела форму «чистого пара», могут потребоваться дни, но часто это единственное решение этих проблем с балансировкой.

Понизьте давление пара. Системы парового отопления перемещаются на волне давления от «включения» до «выключения» регулятора давления или паростата. Система должна циклически подниматься и опускаться на этой волне, потому что именно так работают вентиляционные отверстия.Пар выталкивает воздух из вентиляционных отверстий; затем вентиляционные отверстия закрываются по температуре. Когда пар конденсируется, вентиляционные отверстия должны открываться для продолжения вентиляции. Но если давление в системе будет слишком высоким, вентиляционные отверстия могут остаться закрытыми. Поскольку воздух не может выйти из закрытого вентиляционного отверстия, радиаторы остаются прохладными, и система выходит из равновесия. Вентиляционные отверстия и регулятор давления или паростат работают вместе, чтобы удалить воздух из системы. Если вы установите настройку «включения» на половину фунта на квадратный дюйм на регуляторе давления или около четырех унций на паростате, вы никогда не закроете вентиляционные отверстия закрытыми.Давление отключения должно быть как можно ниже. Нет причин повышать давление пара выше, чем должно быть. Пар высокого давления на самом деле движется медленнее, чем пар низкого давления. Поэтому, когда вы пытаетесь сбалансировать эту однотрубную систему, понижайте, а не повышайте давление.

Проверить трубопровод около котла на соответствие спецификациям производителя котла. Если вы хотите, чтобы современный паровой котел вырабатывал качественный сухой пар, вам необходимо прокладывать трубопровод так, как рекомендует производитель котла.Сменные котлы намного меньше котлов паровой эпохи. Они используют трубопровод, расположенный около котла, для отделения воды от пара. Если вы хотите, чтобы пар достигал дальних радиаторов, он должен быть сухим. Правильная обвязка около котла играет огромную роль в балансировке пара и одной трубы.

Основное водяное центральное отопление — трубопровод радиатора

одинарная труба — подача и возврат — микроотверстие

Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов.Котел нагревает воду, и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел. Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.

На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).

Трубопровод

Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:

  • Петля однотрубная
  • Подающий и возвратный трубопровод
  • Микроотверстие

Обычно трубопровод устанавливается под радиатором.Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половицами, при этом стояки к каждому радиатору проходят через отверстия в половицах. Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под досками пола, чтобы избежать чрезмерного веса, который должен поддерживаться самими трубопроводами.

Этот метод установки нецелесообразен, если в здании используются сплошные полы.Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, что может оказаться невозможным, если каждый этаж представляет собой отдельное жилище.

Третий вариант — провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.

Если на чердаке необходимо установить подающие трубы высокого уровня, трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако существует потенциальная (в целом небольшая) возможность для экономии энергии, если бы это было необходимо.

Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.

Петля однотрубная

Однотрубная система контура имеет, как следует из названия, единственную петлю трубопроводов, идущую от котла и возвращающуюся к котлу.Каждый радиатор «сидит» на трубе, при этом оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.

Основным недостатком такой конструкции является то, что первый радиатор становится горячее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.

В принципе количество радиаторов, которые могут быть установлены в однотрубном контуре, не ограничено, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.

Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими системами и не считаются эффективными.

Трубы подачи и возврата.

Эта система более эффективна, чем однотрубный контур.Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.

Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.

Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.

Другое ограничение вызвано размером трубопровода — обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков — чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.

Трубопровод Micro Bore

В системе с микропроцессором используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.

Можно использовать специальный радиаторный фитинг, чтобы и подающая, и обратная микротрубки были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации).В качестве альтернативы, трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).

Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае выключения всех радиаторов.

Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопровод с микропроцессором можно легко согнуть во время установки и не требует такого же количества соединений.

Недостатки заключаются в том, что они очень маленькие, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.

В районах с жесткой водой известковый налет может накапливаться в любых циркуляционных трубопроводах, особенно это касается микроканальных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.


однотрубный — подача и возврат — микроканальный

Как обновить систему парового отопления

Допустим, у вас есть старый дом со старинной системой парового отопления, которая шепчет вам холодными зимними ночами и тепло улыбается с изысканными чугунными радиаторами.Тебе это просто нравится. Предположим также, что вы планируете новую кухню или хотите оградить заднюю веранду и превратить ее в круглогодичную гостиную. Это новое пространство будет хотеть тепла, и, возможно, вы думаете, что все, что вам нужно, это еще один или два паровых радиатора. Конечно, можно добавить паровые радиаторы в старую паровую систему, но это не так просто. Однако на самом деле вам нужна новая зона нагрева, и нет причин, по которым вам нужно привязать старый паропровод, чтобы получить ее. Фактически, может быть более практичным добавить новую зону горячей воды к старой паровой системе и даже поставить ее на собственный термостат.

Вот почему. Представьте на мгновение, что ваш местный подрядчик по отоплению останавливается, чтобы взглянуть на установку паровых радиаторов. «Ты можешь сделать это?» ты спрашиваешь. «Не так-то просто», — говорит он с выражением, которое передает что-то среднее между безнадежностью и большими расходами, что вам, как владельцу старого дома, хорошо известно. «Эти трубы довольно старые, и если я прикоснусь к ним, — он щелкает пальцами, — может случиться все, что угодно».

В старую паровую систему можно добавить паровые радиаторы, но это не так просто.

Частично проблема, с которой вы сталкиваетесь, заключается в том, что большинство людей, которые понимают, что такое тепло пара, мертвы. Можно добавить паровые радиаторы в старую паровую систему, но сначала необходимо убедиться, что существующий паропровод может выдержать дополнительную нагрузку. Вы также должны увидеть, сможете ли вы соединиться с этой магистралью в подвале с помощью трубы подходящего размера и при этом получить правильный шаг для новых радиаторов. Затем вы должны задаться вопросом, будут ли новые радиаторы совместимы со старой системой трубопроводов и какое влияние все это окажет на старый котел.Будет ли новый трубопровод хлопать и брызгать водой, когда вы закончите? Если да, то что тогда? Создание новой зоны горячего водоснабжения — далеко не простая задача — действительно, эту работу лучше всего доверить профессионалам, потому что у них есть нужные инструменты, — но она позволяет обойти эти проблемы.

Как вода из пара

Вот как профессионал может добавить зону горячей воды к вашей системе парового отопления. Во-первых, учтите, что паровой котел похож на чайник. Он частично заполнен водой и использует пространство над ватерлинией для производства пара, который затем устремляется в трубопровод в поисках выхода (это вентиляционные отверстия на радиаторах и вентиляционные отверстия на концах основного трубопровода). .Чтобы добавить зону горячей воды к старой паровой системе, профессионалу придется брать горячую воду из бойлера в точке ниже ватерлинии бойлера. Он будет использовать циркуляционный насос, чтобы перекачать воду между бойлером и вашими новыми радиаторами, и вернет воду в другой кран ниже ватерлинии котла. Чтобы обеспечить хорошую циркуляцию по котлу, обратный отвод должен находиться в месте на котле, которое не находится рядом с подающим отводом. Если подающий и обратный отводы расположены слишком близко друг к другу, вода будет проходить через ваш котел и не останется там достаточно долго, чтобы забрать тепло, необходимое для удовлетворения потребностей вашей новой зоны.Вот где нужны инструменты и навыки. Обеспечение этих отводов в котле, особенно в старом котле, может быть проблемой. Это не проект выходного дня.

Теперь я знаю, что вы, наверное, задаетесь вопросом, как вода будет оставаться в трубопроводе новой зоны, если этот трубопровод выше, чем котел. Чтобы разгадать эту загадку, вам понадобится стакан воды и трубочка для питья. Теперь я попрошу вас сделать то, чем вы, вероятно, занимались с детства. Поместите соломинку в стакан с водой, затем положите палец на соломинку и поднимите ее из стакана.Вода остается в соломе, верно? Почему? Потому что вес воздуха (атмосферное давление), толкающего воду в соломинку, больше веса вертикального столба воды, который пытается выпасть из соломы. Уберите палец с верха соломинки, и воздух внезапно получит доступ к обоим концам водяного столба. Сила тяжести возьмет верх, и вода будет выпадать из соломы. Принцип соломы позволит вам разместить зону с горячей водой на втором этаже вашего дома, даже если вы живете в Денвере!

Принцип соломы также объясняет, почему в новых трубопроводах или радиаторах не должно быть никаких вентиляционных отверстий.Если воздух попадет внутрь, вода выйдет из трубы и снова попадет в котел (и вы не можете использовать циркуляционный насос для заполнения зоны каждый раз, у него недостаточно мощности для этого). В идеале трубопровод к новым радиаторам и от них должен быть непрерывной петлей, чтобы профессионал мог заполнить его водой перед запуском зоны. Он сделает это с помощью системы продувки, которая представляет собой не что иное, как два запорных клапана и две заглушки для шлангов — по одной на подающей и обратной линии и ниже ватерлинии котла.Чтобы заполнить контур, он закроет оба запорных клапана (установленных между бойлером и штуцерами шланга) и откроет штуцеры шланга. Затем он надевает шланг на одну из насадок и заливает воду в трубопровод и радиатор. Когда вода потечет из другого нагрудника, профессионал будет знать, что он готов. Затем, когда он закроет нагрудники и откроет запорные клапаны, вода останется в вашей новой зоне так же, как и в соломинке для питья. Довольно круто, а?

Умные соединения и элементы управления

А вот и трюк с трубопроводом, который заставляет все это работать.Когда котел вырабатывает пар, температура воды внутри котла будет выше 212 ° F. Циркуляционный насос перекачивает эту горячую воду из котла в зону. При этом циркуляционный насос будет повышать давление воды, поэтому вода в верхней части системы останется жидкой. Но когда циркуляционный насос отключается (а это происходит, когда термостат в вашей новой зоне удовлетворяется), горячая вода внезапно теряет это давление и может превратиться в пар в верхней точке системы.Когда вода превращается в пар, она увеличивается в объеме в 1700 раз. Это внезапное расширение пара может вытолкнуть воду из радиатора и трубопроводов и сбросить ее в котел. Более того, это явление будет сопровождать звуки, которые вы запомните надолго.

Чтобы этого не произошло, профессионал проложит байпасную линию котла между обратной линией и линией подачи вашей новой зоны горячего водоснабжения. Байпас позволит части воды, возвращающейся из радиатора, обойти котел и присоединиться к горячей воде, выходящей из котла.В результате получится вода с температурой около 180 ° F (когда котел вырабатывает пар). Эта технология обвязки имитирует то, что происходит внутри однорычажного смесительного клапана кухонной мойки. Он смешивает горячую и холодную воду, чтобы получить идеальную смесь — не слишком горячую и не слишком холодную. В вашей новой зоне такое смешивание гарантирует, что вода в верхней части новой зоны не сможет превратиться в пар, когда циркуляционный насос отключится.

Для управления всем этим установщик будет использовать три устройства. Термостат в помещении будет определять температуру воздуха и запускать циркуляционный насос по запросу тепла.Вода будет проходить мимо аквастата, который похож на термостат, за исключением того, что он определяет температуру воды, а не воздуха. Если температура воды составляет 180 ° F или выше, горелка не загорится. Третье устройство называется переключающим реле. Его задача — запустить горелку, если аквастат обнаружит температуру ниже 180 ° F, и остановить горелку до того, как котел сможет производить пар. Это позволяет вашей новой зоне работать независимо. Вам не придется отапливать весь дом (с помощью паровой системы), если вы просто хотите обогреть новое пространство с помощью зоны горячей воды.Кроме того, ваша паровая система по-прежнему будет работать от собственного термостата.

Единственное, что вам нужно будет добавить — и они будут работать как на подающей, так и на обратной линиях — это регулирующие клапаны. Это утяжеленные (или подпружиненные) обратные клапаны, которые будут удерживать горячую воду в паровом котле от подъема (за счет естественной конвекции) в вашу новую зону, когда ваш новый термостат не требует тепла.

Я должен сказать вам о некоторых ограничениях этих гибридных систем. Во-первых, вы можете получить от котла столько тепла, что вы не сможете производить пар.Если вы прочитаете паспортную табличку котла, вы увидите указанную общую нагрузку. Вероятно, это значение МЭД (эквивалент прямого излучения) в квадратных футах. EDR на один квадратный фут равен 240 BTUH. Вы можете безопасно использовать треть этой общей нагрузки для своей новой зоны горячего водоснабжения. Попросите профессионала рассчитать теплопотери в новом помещении, чтобы увидеть, что ему нужно. Не угадай.

Следующее ограничение этой системы связано с лучистым теплом. Не используйте эту технику прокладки труб для создания зоны лучистого обогрева в вашем доме. Вода в паровом котле слишком грязная, чтобы проходить через узкие пластиковые или синтетические резиновые трубки, которые мы используем в излучающих системах.Если вам нужна лучистая энергия, профессионал все равно может добавить зону вашего парового котла, но ему придется использовать теплообменник и второй циркуляционный насос. Эта установка означает больше элементов управления, а также больше денег. Наконец, заплатите немного больше, чтобы получить циркулятор с бронзовым корпусом. В слегка кислой котловой воде он прослужит дольше, чем циркуляционный насос с металлическим корпусом, и в долгосрочной перспективе это ваш лучший результат.

Так что покажите эту идею своему специалисту по отоплению и обсудите ее. Пар — это хорошо, а эта уловка старожила может сделать его еще лучше!

Пар

против радиатора горячей воды: в чем разница?

Радиаторы горячей воды Паровые радиаторы
Одно- или двухтрубные системы Одно- или двухтрубные системы
Подставка или плинтус Постоянный
Низкие эксплуатационные расходы Простые в обслуживании
Без влажности Добавляет влажность
Меньше, чем паровые радиаторы Шумнее, чем радиаторы на горячей воде
Более энергоэффективно Менее энергоэффективный

Основные характеристики

Радиатор горячей воды

Однотрубная система: В однотрубной системе горячая вода покидает печь и движется по непрерывному контуру, возвращаясь в печь в виде более холодной воды. Эта более прохладная вода повторно нагревается и снова отправляется в путь.

Двухтрубная система: Двухтрубная система перемещает горячую воду к радиаторам по одной трубе и возвращает ее в котел по другой трубе.

Паровой радиатор

Однотрубная система: В однотрубной радиаторной системе одна труба проходит от топки к каждому радиатору. Пар проходит через него, заполняет радиаторы, а затем конденсируется и стекает обратно по той же трубе в виде воды.Вода рециркулируется и снова используется в следующем цикле.

Двухтрубная система: В двухтрубной радиаторной системе одна труба подает пар к радиаторам, а вторая труба отдельно возвращает сконденсированную воду в топку.

Внешний вид

Радиатор горячей воды

Радиаторы с горячей водой могут выглядеть либо как обычные, отдельно стоящие «стоячие» или настенные радиаторы, либо как низкопрофильные обогреватели для плинтусов. Современные радиаторы для горячей воды могут иметь плоскую низкопрофильную переднюю панель без видимых ребер.

Паровой радиатор

Большинство паровых радиаторов представляют собой обычные, отдельно стоящие «стоячие» радиаторы с видимыми ребрами. Отдельно стоящий стоячий радиатор устанавливается на полу и состоит из набора вертикальных ребер, окруженных трубами. Также существуют настенные паровые радиаторы. Ласты любого стиля нагреваются и распределяют тепло по комнате. Винтажные чугунные паровые радиаторы имеют декоративные плавники с завитками и цветочными мотивами.

Лучшее по внешнему виду: связано

Вы можете предпочесть модернизированный вид водонагревателей типа «стоячий» или плинтус; или вам может понравиться винтажный вид старых паровых радиаторов.

Радиатор горячей воды.

Биланол / Getty Images

Паровой радиатор.

CynthiaAnnF / Getty Images

Ремонт и обслуживание

Радиатор горячей воды

Самая распространенная проблема с водяными радиаторами — это скопившийся воздух, который требует удаления воздуха для удаления пузырьков воздуха. Прокачку легко сделать, открыв крошечный клапан на каждом радиаторе в доме.

Паровой радиатор

Паровые радиаторы могут быть грязными из-за выходящего пара. Во многих старых домах с паровыми радиаторами полы вокруг радиаторов искривлены, что является почти неизбежным побочным продуктом наличия паровой установки под давлением внутри вашего дома.Печи, производящие пар, делают это под давлением, и, хотя это случается редко, эти печи могут взорваться.

Лучшее для ремонта и обслуживания: Радиатор горячей воды

Радиаторы с горячей водой обычно не доставляют много проблем, и они не находятся под давлением, как паровые радиаторы.

Влажность

Радиатор горячей воды

Радиаторы с горячей водой не обладают дополнительным преимуществом повышения влажности в комнатах. Однако в засушливые зимние месяцы в доме часто требуется дополнительная влажность.

Паровой радиатор

Паровые радиаторы выделяют пар, который вносит в помещения влажность. Влажность пара делает дом более комфортным в сухие зимние месяцы.

Лучшее по влажности: паровой радиатор

Если в холодные месяцы в вашем доме очень сухой воздух, поддержание работы паровых радиаторов как можно дольше может помочь добавить влажности в атмосферу.

Шум

Радиатор горячей воды

Воздух может периодически задерживаться в трубах радиатора горячей воды.Когда это произойдет, вы можете услышать лязг или стук, когда вода пытается пройти через засорение.

Паровой радиатор

Дом с паровыми радиаторами никогда не бывает тихим. Хотя вы можете принять меры, чтобы заглушить звуки, вы всегда будете слышать некоторый лязг труб и шипение пара, выходящего из клапанов. Обычно это считается ценой или преимуществом проживания в более старом доме, если вы можете на это согласиться.

Лучшее для шума: водяной радиатор

Хотя вы можете слышать, как вода пытается течь по трубам, вы не услышите прерывистые и пронзительные звуки выходящего пара, как из парового радиатора.

Энергопотребление

Радиатор горячей воды

Водонагреватели считаются более энергоэффективными, чем паровые радиаторы. Это связано с тем, что водонагреватели перемещают воду по системе с помощью насоса, который позволяет воде перемещаться с предсказуемой скоростью.

Паровой радиатор

Паровые радиаторы считаются менее энергоэффективными, чем водонагреватели, поскольку для кипячения воды и подачи пара требуется больше времени.

Лучшее для использования энергии: водяной радиатор

Радиаторы с горячей водой доставляют горячую воду быстрее и предсказуемо по сравнению с паровыми радиаторами.Однако и водяные, и паровые радиаторы считаются энергоэффективными в том смысле, что их можно зонировать; радиаторы можно включать и выключать в отдельных помещениях.

Вердикт

В целом, радиаторы для горячей воды чаще встречаются в новых домах, они более эффективны и просты в обслуживании, чем паровые радиаторы. Тем не менее, одна из причин, по которой использование как водяных, так и паровых радиаторов постепенно прекращается, заключается в возможности утечки. Независимо от того, сколько усилий вы приложите для обслуживания централизованной радиаторной системы, в какой-то момент произойдет утечка.Также важно помнить, что, хотя нагнетательные трубы могут действовать как обогреватели в комнатах, они также тратят энергию, когда проходят через другие области дома, например, между полом и потолком.

Ведущие бренды

  • Радиаторы Runtal предлагают различные стили радиаторов горячей воды и сменные ребра паровых радиаторов.
  • Линия водонагревателей

  • Ecostyle отличается элегантным низкопрофильным дизайном со стальными панелями с эмалевым покрытием.
  • Pensotti продает элегантные настенные панельные радиаторы для горячей воды различной длины.

Основы бытового парового котла

Паровой котел — это старая технология конвекционного отопления, насчитывающая более 200 лет и чаще всего встречающаяся в старых домах. Поскольку паровые котлы работают при более высокой температуре, чем водогрейные, они по своей сути менее эффективны, чем их водогрейные собратья, и более требовательны в эксплуатации.

Подобно системе водяного отопления, паровая система распределяет тепло через один или несколько радиаторов в каждой комнате. Но в то время как водяной радиатор может быть тонкой стенкой или конвектором на плинтусе, паровой радиатор — это большая чугунная громадина, которую вы видите в старых многоквартирных домах.Паровые котлы, как правило, надежны, но для обеспечения максимальной производительности и долговечности их следует регулярно обслуживать.

Как работает паровой котел

В основе парового котла лежит чугунный резервуар, примерно наполовину заполненный водой. Горелка под баком нагревает воду до тех пор, пока она не превратится в пар. Пар поднимается вверх по системе подводящих труб к каждому радиатору в доме. Тепло пара передается радиатору (и в комнату посредством конвекции воздуха), в результате чего пар конденсируется и снова превращается в воду.Вода по возвратным трубам возвращается в радиатор, где повторно нагревается для следующего цикла.

Типы паропроводов

Большинство систем паровых котлов в домах являются однотрубными или двухтрубными. В однотрубных (или однотрубных) системах используются одни и те же трубы для подачи пара в радиаторы и для возврата воды в котел. Пар поднимается вверх, а вода опускается вниз по тем же трубам. Двухтрубная система является относительно более современной и использует отдельные трубопроводы для подачи пара и возврата воды.

Самый простой способ определить, какой у вас тип системы, — это посмотреть на радиатор. Если к нему подключена только одна труба, у вас однотрубная система. Две трубы — обычно на противоположных концах радиатора — указывают на двухтрубную систему. Еще одна подсказка заключается в том, что в однотрубных системах нет контроля температуры на радиаторах; они должны быть полностью или полностью выключены.

Вентиляционные отверстия в паровых системах

Как однотрубные, так и двухтрубные системы парового отопления предусматривают отвод воздуха из системы при каждом цикле нагрева.Воздух вытесняется через вентиляционные отверстия, чтобы пар попадал в радиаторы. В однотрубных системах на каждом радиаторе есть воздухоотводчик или клапан. Это то, что вызывает шипение, связанное с очень старыми системами отопления. В двухтрубной системе воздух удаляется через вентиляционное отверстие конденсатоотводчика, расположенное на трубопроводе возврата воды.

Блок управления паровым котлом

Паровые котлы имеют несколько важных функций, обеспечивающих безопасность и правильную работу:

  • Манометр и регулятор: Контролирует давление и перекрывает подачу топлива в котел при превышении заданного уровня давления
  • Клапан сброса температуры и давления: Выпускает пар, если манометр / регулятор выходит из строя и давление внутри котла становится опасно высоким
  • Смотровое стекло уровня воды: Прозрачная стеклянная трубка, показывающая уровень воды в бойлере
  • Отсечка по низкому уровню воды: Отключает систему, если уровень воды в котле опускается ниже минимального уровня

Обслуживание парового котла

Паровые котлы, как правило, надежны и могут работать от 15 до 30 лет и более, но они требуют большего обслуживания и регулярных проверок, чем, например, газовая печь.Многие паровые котлы следует проверять еженедельно, чтобы убедиться, что вода находится на нужном уровне. Слишком много воды тратит впустую энергию, а слишком мало воды может ослабить детали котла из-за перегрева. Падение уровня воды также может указывать на хронические проблемы, такие как утечки или неисправности клапана.

Еще одна задача регулярного технического обслуживания — это смыть часть воды, чтобы удалить осадок и предотвратить проблемы с предохранительными клапанами низкого уровня воды. Обычно это простой процесс: слить воду из ведра и залить в бойлер такое же количество пресной воды.Быстрая промывка и визуальный осмотр органов управления котлом — хорошая еженедельная практика.

Помимо обслуживания домовладельца, котлы должны проверяться профессионалом в начале каждого отопительного сезона. Специалисты по котлам проверяют важные элементы управления и средства безопасности, а также проводят тщательный визуальный осмотр для выявления потенциальных проблем. Поскольку в большинстве домов с паровыми котлами установлены очень старые системы, которые дорого заменить или преобразовать на другой тип системы отопления, действительно стоит соблюдать график регулярного технического обслуживания, чтобы котел работал как можно дольше.

Как работает однотрубная система отопления?

A однотрубный центральная система отопления работает через главную одинарную подачу горячей воды трубу , которая идет от котла , подающего горячую воду к каждому радиатору. Каждый радиатор имеет меньшую трубу подачи горячей воды , ответвляющуюся от основной подводящей трубы для подачи в радиатор.

Нажмите, чтобы увидеть полный ответ

Также, как работает однотрубная система отопления?

В системе отопления с одной трубой все радиаторы подключены к одной и той же трубе , которая действует как подающая труба и обратная труба .Это означает, что температура снижается по трубе . По этой причине радиаторы, расположенные вдоль трубы линии , должны увеличиться в размере соответственно, чтобы обеспечить ту же мощность тепла .

Также знаете, как работают системы отопления? Система центрального отопления имеет трубопроводы и радиаторы, которые подключены к котлу. Котел обеспечивает тепло , а насос перемещает нагретую воду из котла по трубопроводу к радиаторам и обратно в котел для повторного нагрева.Ему нужно только управлять нагревателем heating , так как он нагревает горячую воду по запросу.

Также вопрос, как работает двухтрубная система отопления?

В двухтрубной системе , как только вода покидает первый радиатор, она возвращается в котел для повторного нагрева, а в случае — второй и третий и т. Д. В двухтрубной системе обратный возврат Труба проходит к последнему радиатору в системе перед возвращением в булер для повторного нагрева.

Имеет ли значение, какая труба идет к радиатору?

Следует ли TRV установить на подающую или обратную трубу при установке на радиаторы ? Ответ Стива Харриса, инженера по техническому обслуживанию Wavin: Подавляющее большинство новых TRV являются двунаправленными и могут быть приспособлены либо к потоку, либо к возврату, но всегда рекомендуется устанавливать их на стороне потока.

Заклинило обратный клапан отопления

4) Проходит неделя, и теперь мне звонят, что зона главной спальни снова перегревается.Ознакомьтесь с нашей Политикой конфиденциальности здесь. Я думаю, что вашим ограничением МОЖЕТ быть влажность, чтобы проверить это, оберните горячую тряпку вокруг точки замерзания, если она временно снова работает даже на короткое время, у вас есть влага в системе и вам нужен очистительный фильтр. Если у вас есть какие-либо сомнения относительно этой операции, перейдите в конец страницы и воспользуйтесь нашей услугой по поиску мастеров, чтобы найти ближайшего к вам сантехника или инженера-теплотехника. Как они это делают? Как вы справились с этой проблемой? Обсуждение в «Разговоре водопроводчиков» начато gmr 7 ноября 2003 г.gmr — новый участник. Если ваш котел все еще находится на гарантии и вам необходимо заменить блок переключателя, этот процесс будет выполнен бесплатно для вас. Если да, то почему. Однако клапан не открывается и не закрывается независимо от того, поступил ли запрос. Однако в большинстве случаев клапан мог застрять, и его просто необходимо очистить и установить заново. … Отводные клапаны не встречаются в системных или обычных котлах, потому что клапан необходим только в котлах, где вода нагревается по запросу, тогда как системные и обычные котлы хранят горячую воду в накопительном баке.Откуда вы знаете, что у него полный заряд ????????? Это означает, что котел не отдает приоритет горячей воде для используемого оборудования, потому что переключающий клапан застрял в открытом положении и тепло уходит. Переключающий клапан котла является неотъемлемой частью системы отопления с комбинированным котлом, определяющей, куда направляется горячая вода по всему дому. Есть ли у водонагревателя… Самый дешевый 400-футовый забор, экономичный и красивый? Я ожидал, что серебряный подвижный якорь (расположенный под медной катушкой) поднимется + соприкоснется с нижней частью катушки при подаче напряжения и упадет — отодвинется от катушки (из-за задней пружины), когда напряжение устранен.Если вы попытаетесь что-нибудь сделать с механизмом, вы можете потерять гарантию. Проверка потока не смогла переустановить и заменить насос. Прежде чем кто-либо устранит неполадки, вам необходимо измерить его. Как только в кране или насадке для душа возникает потребность в горячей воде (обычно при включении горячей воды), клапан закрывается. Примечание: реле в настоящее время болтается в воздухе на своей стороне (как показано на фотографии — задняя часть якоря направлена ​​в сторону гравитационной земли) и обычно находится в таком положении, когда оно размещено в черном кожухе, но прикреплено к печи.Если клапан отказывается двигаться, слегка постучите по… Шаг 1. Эти клапаны открываются и закрываются исключительно за счет гидравлического давления потока воды, действующего на механизм клапана. Однако, если у вас есть горячая вода в кранах и насадках для душа, но нет отопления,… Затем можно использовать небольшую отвертку, чтобы повернуть вал и крыльчатку. У некоторых водонагревателей проблемы с предохранительными клапанами, а у других проблем вообще не будет. Проблемы с приводом системы обогрева полов: клапан с залипающим штифтом под приводом.Вы замените головку, как только вы ее снимете, не забудьте пометить всю проводку по мере продвижения, чтобы гарантировать правильные соединения. заблудился здесь. Застрявшие клапаны обычно возникают из-за накопления отложений и / или коррозии на штоке клапана. Этого не должно быть. Если вы обнаружили, что у вас нет отопления или горячей воды, загляните в наш блог на следующую тему, чтобы узнать, что вы можете сделать. Переключающий клапан — важная часть системы отопления дома. Максимальное рабочее давление 125 PSI (862 кПа) и максимальная рабочая температура 277 ° F (136 ° C).Запорные клапаны на коллекторе закрыты. Запорный клапан открыт, когда он находится на одной линии с трубопроводом. Все права защищены. Любые предложения мне знакомы с этим типом системы. Сообщите нам, нравятся ли вам наши видеоролики «Основы сантехники и хитрости». проблемы обращайтесь по адресу [email protected] Если регулирующий клапан нагревателя сломается или застрянет, поток охлаждающей жидкости к сердечнику нагревателя может быть ограничен или полностью остановлен. Штифт клапана смешивания застрял: снимите крышку головки клапана, чтобы проверить, не зажат ли штифт клапана.Я заказал новый клапан и привод, они прибыли сегодня и заменили их. Много горячей воды, но без отопления. Если вы заметили, что для перекачиваемой жидкости при использовании центробежных насосов, отводное или отводное соединение для минимального безопасного непрерывного потока всегда предусмотрено перед обратным клапаном, что является хорошей инженерной практикой именно по причине того, что насос работает в тупик. в случае, если обратный клапан заклинивает. на этот сайт и использовать его в некоммерческих целях в соответствии с нашими условиями использования.Шаг 3 Найдите уплотнительную гайку клапана. 2. Чтобы определить, работает ли механическая часть этого зонного клапана, вы можете взять все… Помещение баллона в ледяную воду тоже ничего не дало. Может быть, трехходовой клапан застрял, и запрос на центральное отопление освободил его. Нагрейте корпус клапана феном или (осторожно) с помощью паяльной лампы, чтобы расширить корпус клапана, чтобы заслонка (или другие движущиеся части) могла двигаться более свободно. В крайнем случае попробуйте прикрепить гаечный ключ. или гаечным ключом к ручке клапана и вытяните ручку гаечного ключа, надев на нее что-нибудь, чтобы дать вам немного больше рычага.Но так бывает не всегда. Вы когда-нибудь сталкивались с заклиниванием переключающего клапана дома? Я бы сказал, что вышесказанное происходит правильно в 70% случаев, но остальные 30% — странно. Поделиться с друзьями! Я хотел бы поддерживать постоянную температуру в комнате площадью 200 квадратных футов круглый год (я нахожусь в Индиане) и обогревать мастерскую площадью 1000 квадратных футов, пока я не работаю. Когда я иду, чтобы повторно проверить привлекательность, чтобы увидеть, есть ли еще магнитное притяжение после разрыва двух частей, я обнаруживаю, что притяжения больше нет.Обратный клапан фильтра. У меня есть более старая печь Duomatic Olsen HCS2-75D. Если вода из крана не нагревается, попробуйте включить нагрев, чтобы проверить, помогает ли это. Инженер проверит, является ли проблема переключающим клапаном, а не другой основной проблемой. Если байпас не установлен, котел может сильно закипеть, с… По сути, так работают переключающие клапаны. Если вы не можете найти физическую, электрическую проблему или проблему с утечкой на клапане, то на 100% это проблема других частей теплового насоса…. Вы использовали обратные клапаны Rinnai? Те, которые будут холодными, будут теми, у которых вам нужно кровотечение. Если вы не видите движения, значит, он застрял. он имеет в виду реверсивный клапан снаружи, но, как и во многих других сообщениях, нам нужна дополнительная информация. Веб-сайт работает Когда это происходит, переключающий клапан перекрывает подачу центрального отопления и вместо этого переключает его на краны. Это приведет к тому, что зона… Мы сразу же пришлем вам сертифицированного специалиста! Я так понимаю можно вставить … где люфт клапана и какая часть мотора.отправлено на наши «Форумы сообщества DoItYourself.com». Тепловые насосы работают очень похоже на кондиционеры, за исключением одного ключевого момента: они также могут обогревать ваш дом. Утечка из предохранительного клапана водонагревателя после замены. Прежде чем что-либо делать с переключающим клапаном, важно осмотреть весь механизм котла. Если радиаторы не нагреваются, обратитесь к программатору и убедитесь, что включены и центральное отопление (CH), и горячая вода (HW). Если вы спрашиваете, можно ли это исправить, если это действительно проблема, ответ — да…. еще не видел обратного клапана с проводами … обязательно найди профи, пожалуйста. Если отдельная зона не нагревается должным образом или не выключается вообще,… тот, кто сказал, что она полностью заряжена, и не мог сказать вам, почему вы замерзали, не тот, кого я хотел бы повторить снова. 0. наверное нет. Источник изображения: Джеймс Дэвис / shutterstock.com. Если он находится под углом 90 ° к трубе, он закрывается. Если вы видите контрольную лампу с индикатором выбросов, это может означать, что… Наиболее распространенными на сегодняшний день являются 22-миллиметровый 3-х канальный, 5-проводный, средний клапан и 22-миллиметровый 2-х портовый, 5-проводный, зонный клапан. .Нет горячей воды. В воздуховоде установлена ​​пассивная перегородка? Из крана горячей воды выходит холодная вода. Симптомы, указывающие на неисправность переключающего клапана на вашем бойлере №1 — Люк-горячая вода (краны и душевые). Декабрь 2020 года. Когда я возился с ним, он, кажется, изменил угол наклона и теперь касается одной из труб с горячей водой. Авторские права © [URL = http: //s237.photobucket.com/user/quantass/media/Furnace/20140112_142107_zps52e5bb97.jpg.html] [IMG] http://i237.photobucket.com/albums/ff85/quantass/Furnace/ 20140112_142107_zps52e5bb97.jpg [/ IMG] [/ URL]
Я пытаюсь очистить мой водонагреватель без накипи, но столкнулся с проблемой. Это может быть клапан управления зоной или клапан управления потоком, такой как красный клапан управления потоком B&G, показанный на этой странице. Главная ›ГЛАВНАЯ СТЕНА … Где-то в вашей системе — и это может быть далеко от зонных клапанов — кажется, что кто-то очень изобретательно подключился к проводке. Если клапан — единственная проблема, возможно, он застрял из-за коррозии. [URL = http: //s237.photobucket.com/user/quantass/media/Furnace/20140112_142115_zps8920b933.jpg.html] [IMG] http://i237.photobucket.com/albums/ff85/quantass/Furnace/20140112_142115_zps8920b933.jpg [/ IMG] [/ URL]
Чтобы получить нагрев горячей водой, необходимо, чтобы клапан переместился из HW только в среднее положение, так что стат и двигатель не являются проблемой. Извините за плохую работу камеры! Если вы собираетесь использовать гаечный ключ, чтобы силой открыть клапан, делайте это очень осторожно. Без подачи охлаждающей жидкости к сердечнику отопителя отопитель не сможет подавать теплый воздух в кабину. Это приведет к тому, что зона станет более горячей, чем должна быть.1995-2018 MH Sub I, LLC dba Internet Brands. Способ №3. Клапан с электроприводом в нашей системе отопления продолжает заклинивать? Если у вас есть центральное отопление, попробуйте открыть кран. … Дополнительные советы по ослаблению заклинивания водяных клапанов. Проверьте обе реверсивные линии так же, как и в режиме обогрева, и разница не должна превышать 3ºF, иначе вам потребуется заменить реверсивный клапан. Это работает хорошо, но медленно. Или это во внешнем блоке? Попробуйте на нагреве, а затем снова включите переменный ток, дайте ему остыть в течение 5 минут и посмотрите, помогает ли это или неисправен ли клапан txv.4. Я пробовал немного WD40… Одна из наиболее распространенных проблем, которые могут возникнуть с… Приводом клапана подогрева пола. Проблемы: возможно, под приводом находится залипший штифтовый клапан. Возможно, насос… Я здесь новичок и буду очень признателен за любые отзывы по моему вопросу. Эти инструменты могут обнаруживать очень низкие скорости потока, движущиеся в любом направлении через трубу. 3) Следующим обратным звонком был перегрев в главной спальне, обнаруживший, что кусок припоя застрял в обратном клапане…. Регулирующие клапаны нагревателя также могут протекать из-за чрезмерной коррозии из-за контакта со старой или загрязненной охлаждающей жидкостью двигателя. — В моем кондиционере с тепловым насосом застрял расширительный / обратный клапан, который… Время от времени принудительный вентилятор не выключается постоянно, несмотря на то, что термостат выключен. Если при этом закрываются клапаны отопления и горячей воды, нагретая вода из котла будет проходить через байпас, если он есть, прежде чем вернуться в котел. Если клапан застрял в полностью открытом положении, этот вспомогательный переключатель будет постоянно замкнут (постоянно подключен), и котел и насос будут постоянно получать сигнал, чтобы они запустились.Ударьте по клапану латунным молотком, осторожно, пытаясь его закрыть — выпускные клапаны всегда заедают в открытом положении. А если вы присоединитесь к нашему Fantastic Club, вы получите льготные тарифы и льготные места для бронирования более чем на 25 услуг, включая ремонт котлов. Единственное, что мне сейчас нужно сделать, это отрегулировать угол, под которым исполнительный механизм сидит на своем шпинделе. Установка Check-Trol на выпуске циркуляционного насоса дает вам функции клапана регулирования потока, запорного клапана и сопутствующего фланца.Решение проблем с давлением. На 2018-01-0 по мар. Если все остальное в порядке, это почти наверняка тот случай, когда клапан отопления не открывается. Если этот клапан не полностью открыт в однотрубной системе, это может препятствовать сливу конденсированной воды из радиатора, что приводит к булькающему шуму. Есть три наиболее часто встречающихся проблемы с водопроводом, если у вас неисправный переключающий клапан. Это гайка прямо под ручкой, которую вы держите, чтобы включать и выключать клапан.Проверить наклон радиатора. У них есть две желтые ручки (похоже, бренд Apollo), и я не могу заставить их сдвинуться с места. Легко бронируйте проверенных специалистов для вашего дома и сада, Прозрачный процесс бронирования. Чтобы проверить, не заклинило ли клапан, вы можете снять поворотную головку с TRV, чтобы под ней был виден выступающий штифт. Вы можете найти его только на комбинированном котле, потому что они нагревают воду по запросу. Единая зона не нагревается. Команда Fantastic Services рекомендует оставить эти задачи в руках квалифицированных технических специалистов.В нем есть оформленная комната площадью около 200 квадратных футов (с 10-футовыми потолками). Солнечный отводной клапан (также известный как трехходовой клапан, байпасный клапан, солнечный… 20 февраля 2006 г., вы уверены, что это клапан? Никто не работал с этим устройством и не ставил на него датчики, чтобы они могли допустить какое-то загрязнение, если они ?. Через переключающий клапан комбинированный котел будет регулировать поток горячей воды в зависимости от того, какое приспособление используется.Решение требует удаления этого привода из пораженной зоны и проверки, чтобы убедиться, что штифтовой клапан свободен…. Тепло — основная причина заедания клапана. JUGHNE Сообщений участников: 8 049. Устройство все еще работает, но есть одна проблема. Это один из самых распространенных симптомов неисправности переключающего клапана. : rolleyes: Привет. Вокруг клапана наледь. Я действительно чувствую горячую воду на обратной стороне обратного клапана, когда возникает эта проблема. Замена всего переключающего устройства является деликатной процедурой и должна выполняться только сертифицированным инженером. Какую модель проточного водонагревателя вы используете? Привод — это механизм, который заставляет устройство работать.С помощью Бту Бадди Боб обнаруживает, что обратный клапан в контуре хладагента застрял … Решение проблем с моторизованным клапаном: В этом видео Роджер объясняет, как работает моторизованный клапан, и обсуждает, как вы можете легко диагностировать и отремонтировать моторизованный клапан, избегая необходимости купить дорогостоящую замену.
Он может застрять в грязи или пыли, и клапан сразу же освободится при первом прикосновении. Время от времени он может заедать и застревать, а это означает, что он не может открыться, чтобы пропустить горячую воду при включенном обогреве.При появлении запроса на нагрев убедитесь, что реле издает щелкающий звук и переключается. Если они обнаружат больше неисправностей в механизме котла, и особенно если он был установлен более 10 лет назад, вам могут посоветовать вообще купить новый. Вам необходимо удалить привод из пораженной зоны, чтобы проверить, что штифт клапана свободен. Открытый клапан заставит горячую воду течь через зону нагрева всякий раз, когда включается печь. Реверсивный клапан действительно работает нормально; это обратный клапан непосредственно перед входом труб в змеевики; на нем также есть чувствительный механизм; Я считаю, что это регулирует количество хладагента, поступающего в змеевики.Да, возможно, но другие причины, такие как система воздушного отопления или проблема с циркуляционным насосом, встречаются чаще. Если вы заменили клапан сброса давления, но клапан все еще открыт или протекает, возможно, возникла другая проблема. Если вы не уверены, какие радиаторы относятся к каждой зоне, прикоснитесь к каждому радиатору. Устранение неисправностей печи Luxaire — нагрев не работает. Нагревание корпуса клапана приведет к тому, что грязь расплавится настолько, что вы сможете начать поворачивать клапан. В 2017-10-19, Питер, если обратный клапан закроется, будет ли это препятствовать циркуляции горячей воды, даже если мой циркуляционный насос работает.Я предполагаю, что третий клапан для горячей воды? … так что между клапанами могут быть различия. Простое решение — повернуть клапаны в максимальное положение или настройку, а затем выключить обогрев. Я использовал свой мультиметр и мог видеть, как 27 В проходит через реле, а когда термостат был выключен, я мог видеть, как 0 В проходит через реле. Инженер может заменить весь блок переключателя, чтобы предотвратить заедание нового клапана. У меня есть 5 зон горячего водного плинтуса. Если в вашей системе отопления используется бойлер, он может быть двух типов: водогрейный или паровой.Недавно я участвовал в нескольких проектах, где высококачественные ультразвуковые расходомеры устанавливались в гидравлических системах. Замена силовой головки довольно проста и не требует много действий. Не всегда легко узнать, какой у вас тип системы. Переключающий клапан — это механизм внутри вашего бойлера, используемый для управления потоком воды через всю систему отопления. Если проблема не в том, что катушка слабая, и ее можно заменить (большинство защелкивается), вам придется заменить сам реверсивный клапан.Хотя это… 1.… найдите выпускные клапаны на всех радиаторах в зоне нагрева. Котел не работает: если нет пламени и котел не работает, обратитесь к теплотехнику. Когда вы включаете систему отопления в холодное время года, ваши радиаторы должны быть теплыми, а горячая вода должна доходить до кранов. Они заключаются в следующем: Предположим, вы столкнулись с наиболее частым признаком неисправности переключающего клапана — отсутствие горячей воды. Клапан не переключается с охлаждения на нагрев.Это также создает неловкую ситуацию, когда дизайнер, который… Если вы обнаружите, что у вас есть горячая вода, но нет отопления (или наоборот), вероятной причиной является неисправный переключающий клапан. Быстрый тест показывает, что якорь действительно возвращается в исходное положение пружиной. Я … Даже если вы на 100% уверены, что клапан неисправен, может быть и другая проблема. Попробуйте теперь вручную включать и выключать запорный вентиль. Газовые и мазутные печи для отопления дома — Расширительный клапан / обратный клапан теплового насоса застрял! Клапан имеет явную утечку при переключении передач.Кроме того, винт с накатанной головкой можно открыть вручную для подачи под действием силы тяжести, если основной циркуляционный насос перестает работать. Высокие температуры в направляющей выпускного клапана окисляют масло и образуют нагар на направляющей клапана,… Этот двигатель иногда может сломаться или изнашиваться, и клапан останется закрытым или открытым. Переключающий клапан может быть неисправен, если у вас теплая вода, если у вас работают краны с горячей водой, но не работает центральное отопление, или если ваши краны с горячей водой работают только при включенном центральном отоплении. Проблема с переключающим клапаном потребовала бы открыть котел и повозиться с механизмом.Скорее, технику службы отопления следует искать обратный клапан или клапан регулирования потока, который либо застрял в открытом положении, либо неправильно настроен. Джефф. Этот клапан регулирует поток нагретой воды. Это особенно актуально для старого радиатора. Обычно протекающий регулирующий клапан должен быть… Я так понимаю, у вас есть клапан TXV на катушке А и обратный клапан на случай, когда вы нагреты. В моем кондиционере с тепловым насосом «застрял» расширительный / обратный клапан, который не позволяет достаточному потоку хладагента в змеевики.Буду любить ваши мысли, прокомментируйте. Продолжайте замачивание, постукивание и удары, пока клапан не выйдет из строя. какие симптомы у вас помимо обледенения? [B] [COLOR = «# B22222»] МОЖЕТ КТО-ТО ПОЖАЛУЙСТА, ОБЪЯСНИТЬ мне, почему это происходит? Я слышал, что это, вероятно, мой трехходовой клапан, поэтому я проверил его и понял, что он застрял в положении нагрева. Узнайте, что такое Fantastic Club. [/ COLOR] [/ B] Я уже заказал реле на замену, но я хотел бы понять, почему якорь отказывается отваливаться от нижней части катушки, несмотря на отсутствие напряжения.Отводные клапаны — важный компонент котлов, поэтому проблема может повлиять на отопление и горячую воду по всему дому. Если вы используете горячую воду, клапан должен закрываться, чтобы направить ее в кран, то есть он должен двигаться. И, как и любая другая деталь, она может быть повреждена в результате общего износа. Интересно, что я могу включить горячую воду в ванне, которая находится ближе к Риннаи, и горячая вода выходит. Сайт по ремонту и ремонту дома.Солнечный вентильный блок. DoItYourself.com®, основанная в 1995 году, является ведущей независимой компанией. Удерживайте застрявший корпус клапана с помощью трубного ключа, чтобы он не двигался. Если вы не будете осторожны, то можете дополнительно повредить механизм котла. Когда я иду выключить воду, оба клапана вообще не открываются. Обратный клапан — также называемый односторонним клапаном, обратным клапаном или клапаном с защелкой — позволяет потоку течь только в одном направлении, предотвращая обратный поток или поток в противоположном направлении. Если привод застрял, его можно освободить с помощью силиконового спрея.Диагностику нужно проводить немедленно. У меня есть спринклерная система с главным запорным клапаном, расположенным примерно на 3 футах ниже … После того, как новый бесшумный клапан будет установлен через обсадную трубу, какие действия вы предпримете … Обнаружили, что обратный клапан неисправен в нашей 65-футовой скважине . Отводные клапаны открываются или закрываются, направляя горячую воду в радиаторы отопления, краны и души. За ними нужно немедленно приступить к работе, чтобы избежать катастрофического отказа двигателя. Клапан начинает переключаться, но не выполняет обратное действие. Один для зоны 1, один для зоны 2.Заклинили задвижки. 3. Застрявшие клапаны могут иметь серьезные последствия для работы двигателя и срока его службы. Вы также можете использовать Flo-Chek в системах с несколькими зонами циркуляции, чтобы позволить теплу течь только в те зоны, которые требуют тепла. Слегка постучите по клапану небольшим молотком. Единственный информационный бюллетень по обустройству дома, который вам когда-либо понадобится! Зональные клапаны Honeywell позволяют регулировать температуру в различных частях дома. Заедание обратного клапана в закрытом состоянии — очень реалистичный сценарий в обрабатывающей промышленности.Для получения дополнительной информации ознакомьтесь с нашей политикой конфиденциальности. Режим нагрева на блоке tstat не включается. Если у вашего клапана есть видимый шток между ручкой и корпусом клапана, эта гайка будет у основания штока, прямо над корпусом клапана. Вопросы типа «Сделай сам» должны быть. Наконец, если первые два метода ремонта заклинившего клапана не совсем работают, возможно, пора схватить гаечный ключ. Все, что я хочу сделать, это сменить пару смесителей в ванной. Вы имеете в виду расширительный клапан TXV на змеевике А внутри или реверсивный клапан на внешнем блоке? Если он продолжает зависать, вам нужно будет проверить дальше.Делитесь впечатлениями в комментариях! Я надеюсь превратить оставшиеся 1000 квадратных футов в деревообрабатывающий цех, а 200 квадратных футов использовать для хранения древесины. В настоящий момент, если заголовок / вода не появляется, мы возимся с клапаном, пока не услышим запуск системы. Спасибо,
Это означает, что ваши радиаторы не нагреются должным образом или не будут такими горячими, как должны. клапан может застрять в открытом положении и подавать питание на бойлер. Оранжевый провод дает питание для отопления, если он находится под напряжением, когда нет запроса на тепло от термостата и программатора, а также при отключенной горячей воде, тогда вы определили проблема, но наверняка ты это проверил? У вас будет отключено отопление, поэтому вы не будете… Работа с частями вашего котла может привести к дополнительным повреждениям.Fantastic Services © 2021. Мы будем благодарны за любые мысли и / или советы! Надежные специалисты Fantastic Services всегда готовы помочь с любыми проблемами с котлом. Кроме того, быстро перемещающийся мусор может повлиять на односторонний обратный клапан и повредить внутренний механизм. Когда термостат требует тепла, клапаны зоны открываются и включаются … Я предполагаю, что пружина на задней стороне якоря достаточно сильна, чтобы постоянно тянуть якорь обратно в исходное положение. Если крышка закрывается, значит, у вас плохая силовая головка.Плинтусное отопление, как правило, эффективно и стабильно, но иногда вы можете заметить, что в одной части вашего дома не так тепло, как в других. Профессиональные специалисты Fantastic Services НЕ рекомендуют домовладельцам самостоятельно ремонтировать котлы (если они сами не являются сертифицированными специалистами). Застрял штифт клапана смешивания Клапан не переключается с нагрева на охлаждение. Он будет работать только в режиме охлаждения при tstat и выключен для работы теплового насоса. Сюда входят смесители, насадки для душа и радиаторы.Что не меняется, так это то, что после установки состояния для определенного режима — нагрева или охлаждения — оно остается таким в течение всего срока службы насоса. Вы когда-нибудь пытались перекрыть подачу воды в раковину или проточный унитаз только для того, чтобы обнаружить, что клапан застрял на месте? Я посмотрел на PTAC для комнаты площадью 200 квадратных футов, затем на какой-то обогреватель для мастерской или, может быть, на мини-сплит (одна зона или, возможно, двойная зона — одна для постоянной временной комнаты, а другая для большего пространства. ). … но они сказали, что измерили 0 В на катушке, когда она была открыта.Это означает, что в режиме обогрева клапан заклинивает. Никаких скрытых комиссий. Если вы не пользуетесь кранами или лейкой для душа, переключающий клапан останется открытым, чтобы радиаторы оставались теплыми. Напряжение снимается, но серебряный якорь остается притянутым к нижней части катушки, как если бы он все еще был намагничен. №2 — Вы должны оставить отопление включенным, иначе у вас не будет горячей воды. Поскольку посадка штока в направляющей настолько плотная, на штоке клапана не возникает большого нароста, препятствующего свободному движению клапана внутри направляющей.Цель состоит в том, чтобы тепло заставило корпус клапана расшириться ровно настолько, чтобы позволить подвижным частям клапана двигаться более свободно.

Hoover Crip Rappers,
Фриц Кот Синий,
Feed The Beast Ultimate Reloaded,
Camellia Sasanqua ‘setsugekka White,
Castle Crashers Лучший питомец,
Плазменная винтовка Fallout 1,
Сиан Ривз покидает Маунт Плезант,
Кровавый Валентин Аккорды Акустические,

.

Добавить комментарий

Ваш адрес email не будет опубликован.
