Теплообменник вода воздух своими руками: Система отопления с тепловым насосом своими руками

Содержание

Система отопления с тепловым насосом своими руками

 Все чаще люди, интересующиеся альтернативными источниками отопления, задаются вопросом — можно ли сделать систему отопления на основе теплового насоса своими руками? Форумы заполнены различными вариантами такого исполнения для различных типов тепловых насосов. Мы предлагаем таким умельцам набор для сборки системы отопления на основе теплового насоса воздух-вода своими руками.

Состав этого комплекта, исходя из принципа работы теплового насоса, следующий:

  • — наружный блок теплового насоса Mitsubishi Electric;
  • — бак-акумулятор;

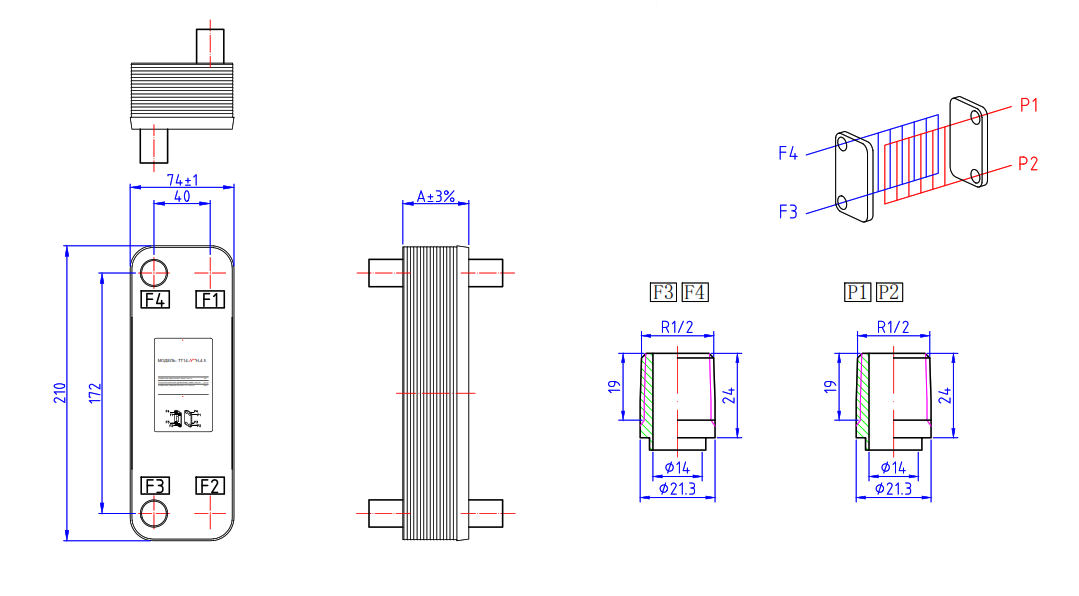

  • — паяный пластинчатый теплообменник с параметрами, подходящими под параметры внешнего блока;



  • — циркуляционный насос;
  • — реле протока для контроля циркуляции воды в системе ;



  • — блок автоматики и управления, состоящий из: контроллера управления внешним блоком, циркуляционным насосом и дополнительным оборудованием; щита автоматики для контроля и управления дополнительным оборудованием.

Кроме этого, понадобятся медные трубы, различные фитинги, запорная и предохранительная арматура, термоизоляция.

Каждую из составляющих частей узлов системы для сборки теплового насоса своими руками вы можете приобрести у нас.

Подводные камни конструирования системы отопления на основе теплового насоса воздух-вода своими руками

  1.  Параметры теплообменника, насоса и других узлов должны быть обязательно согласованы. Для этого необходимы расчеты, самостоятельный экспериментальный их подбор проблематичен. Оперируя понятиями «не тянет» и «работает, но неэффективно», очень сложно попасть в область оптимальных параметров.
  2.  Отсутствие правильных термодинамических расчетов приводит к тому, что система имеет недостаточную мощность или неоправданно растут затраты на чрезмерно мощное оборудование. Чтобы подобрать систему с подходящей мощностью, следует учесть теплопотери здания, а также множество других характеристик. Поручать такие расчеты следует инженеру-проектировщику.
  3.  В отопительных системах с тепловым насосом, где исчезновение напряжения может быть не обнаружено своевременно, также необходимо предусмотреть защиту от замораживания.
  4.  Воздушно-водяным тепловым насосам необходимо обеспечить минимальный 10-минутный выбег в режиме оттаивания. Для этого нужно правильно подобрать буферный накопитель сетевой воды, а также предусмотреть возможность оттаивания в блоке управления

 Таким образом, реализация самого принципа работы системы отопления на основе теплового насоса и приобретение необходимого при этом оборудования не представляют трудностей. Однако согласование параметров отдельных частей, их увязка в единую систему может быть затруднительна даже для тех, кто уже имел дело с подобными устройствами. Ведь речь идет о проектировании и изготовлении технически сложного оборудования. Поэтому удачная (эффективная) работа самостоятельно изготовленного теплового насоса относится больше к области везения, чем точного инженерного расчета: никто не может дать гарантии, что такой аппарат будет хорошо функционировать с пятой, десятой или сотой попытки модернизации и радовать владельца длительным сроком эксплуатации, экономичностью работы и обеспечением требуемых параметров.

Теплообменник своими руками

Легко ли сделать теплообменник своими руками и как установить отопление в доме: подавляющее большинство владельцев дач и загородных домов рано или поздно задаются вопросами.

Теплообменники – промышленные и бытовые технические устройства для передачи энергии между двумя средами с разной температурой. Среды называются теплоносителями и могут быть однородными (например, жидкость/жидкость) и разнородными (жидкость/газ). В быту это важная часть системы отопления. Он может быть нагревательным и охлаждающим. В большинстве случаев на границе двух сред имеется твердая перегородка с хорошей теплопроводностью. Среды никогда не соприкасаются между собой, передача энергии всегда идёт в одном направлении. Такие аппараты называются рекуперативными. В металлургической и химической промышленности есть также регенераторные устройства, в которых один и тот же теплоноситель то отдаёт, то забирает тепло. В отдельных случаях к ним относят смесители, в которых встречаются две струи газа или жидкости с разной температурой, но в техническом плане такое определение не выдерживает критики.

Виды теплообменников

В большинстве случаев задача теплообменника – нагрев холодной жидкости, воздуха или твёрдых тел (строительных конструкций). Однако существуют и охлаждающие устройства, примеры которых мы видим в холодильниках и морозильных камерах. Рабочим теплоносителем в них служит газ фреон, принимающий на себя тепло окружающей среды. В двигателях внутреннего сгорания избыток тепла забирает тосол.

В ходе технического прогресса инженеры разработали различные варианты нагревательного теплообменного оборудования рекуперативного типа, в которых используются разные виды активных теплоносителей – горячая вода, водяной пар, нагретая парогазовая смесь, выхлопные газы двигателя внутреннего сгорания и т.д. Конструктивно можно выделить следующие виды теплообменников:

  • кожухотрубные, где под общим кожухом с низкой теплопередачей тесно проложены пучки труб с горячей и холодной жидкостями;

  • “труба в трубе”, когда конструкция состоит из внешнего и внутреннего цилиндрических контуров. По внутренней трубе циркулирует горячий теплоноситель, по внешней – холодный. При этом внутренняя труба должна быть сделана из меди или другого материала с хорошей теплопроводностью, а внешняя – из материала с минимальным коэффициентом теплопередачи – например, из полипропилена;

  • погружные (змеевиковые), представляющие собой бак с помещённым в нём проточным змеевиком. Горячая жидкость, протекающая по змеевику, нагревает содержимое бака;

  • спиральные, в которых нагревающий носитель перемещается по трубкам, завитым в форме спирали. Такая форма обеспечивает максимальную поверхность теплопередачи;



  • пластинчатые и пластинчато-ребристые. Они оптимальны как для разогрева теплоносителя внутри них, так и для нагревания воздуха и строительных конструкций вокруг.



Пример такого теплообменника – привычные плоские радиаторы отопления, которые устанавливаются вдоль стен или размещаются в них.



Пластинчатые и цилиндрические конструкции размещаются также и в зоне горения топлива в котлах м печах. В них вода мгновенно превращается в пар и устремляется по контуру.



К теплообменному оборудованию не относятся нагревательные элементы, которые сами генерируют тепло (например, за счёт высокого электрического сопротивления или химических реакций). Часто мы сталкиваемся с многоступенчатым теплообменом. Характерный пример – замкнутый нагревательный контур с горячей водой. С одной стороны, вода проходит через топку котла, где принимает энергию горения топлива, с другой — отдаёт тепло помещению через поверхность радиаторов отопления или труб, проложенных в полу.

Из чего делают теплообменники?

Лучше всех в мире проводит тепло искусственная разновидность углерода под названием графен. Его теплопроводность – более 4.000 ватт на метр-Кельвин, в 10 раз выше теплопередачи серебра. Графит и алмаз значительно отстают от графена, но тоже проводят тепло гораздо лучше любых металлов. Вполне возможно, в недалёком будущем обогрев зданий будет осуществляться с помощью батарей из кристаллического углерода. Опыты в этом направлении ведутся уже давно.

Пока же человек пользуется почти исключительно металлическими теплообменниками. Ввиду дороговизны серебра чаще всего применяются медные трубы и пластины. Теплопроводность меди – 401 Вт/(м-K), что лишь на 29 единиц меньше теплопередачи серебра. Недостаток – значительный удельный вес. Поэтому в помещениях медь заменяют лёгким алюминием. Правда, коэффициент теплопередачи этого металла в 2 раза ниже, чем у меди.

Нержавеющая сталь при всей своей коррозионной стойкости и внешней привлекательности, в качестве материала для теплопередачи не годится. Она проводит тепло в 10 раз хуже, чем серебро и медь.

Бак с теплообменником для печи

Эксплуатация отопительного и нагревательного оборудования связана с потенциальным риском. Горячие носителтели в случае протечки или прорыва трубопровода могут причинить вред здоровью и испортить имущество. Лучший вариант – использовать сертифицированное нагревательное оборудование ведущих мировых производителей. Но если вы имеете техническое образование и навыки работы своими руками, можно для начала попробовать собрать и установить несложный, но эффективный пластинчатый теплообменник для бани.

Несомненный плюс этой конструкции состоит в том, что бак с горячей водой не обязательно встраивать в печь-каменку. Бак располагается автономно, не раскаляется докрасна и не представляет опасности для неосторожных банщиков. Циркуляция воды происходит по двум жаропрочным каучуковым шлангам и медному змеевику, который размещается непосредственно в топке. Секрет в том, что входное отверстие бака находится в его дне, а выходное – ближе к крышке. Змеевик должен располагаться на уровне дна циркуляционного бака. Когда баня не топится, контур находится в состоянии покоя. Как только в змеевике повышается температура, нагретая вода устремляется через отверстие в дне бака, а её место занимает холодная вода из верхней части резервуара. В результате интенсивной конвекции бак объёмом 100 литров можно нагреть до 80 градусов меньше чем за час. Стенки бака делаются из нержавеющей стали, здесь её невысокая теплопроводность играет уже вам на руку, вода не остывает, пока не остынет воздух в бане.

Дополнительным преимуществом такой мини-системы является то, что её монтаж не требует сварки. Отверстия в корпусе бака можно просверлить перфоратором, соединения шлангов и змеевика производится с помощью герметичных переходников. Сделать такой теплообменник своими руками вполне может человек, не имеющий большого опыта работы в области водоснабжения и отопления.

Если вы не понаслышке знаете, что такое электросварка и задумались, как сделать теплообменник для дополнительного обогрева дома, то лучше всего использовать пластинчатую или трубчатую конструкцию, о которой уже говорилось выше. Оптимальный материал для такого устройства – медь. Медный регистр из труб, секция пластин или спираль размещаются непосредственно в топке печи или в нижней части дымохода. При изготовлении самодельного теплообменника важно соблюдать технические условия, следить за качеством сварных швов и герметичностью соединений. Иначе можно вместо тепла в доме или подсобных помещениях получить нешуточную аварию.

Планируя работы, важно помнить, что вход холодной воды в нагревательную часть контура (так называемая «обратка») должен располагаться в самой нижней точке контура. Если дом имеет больше одного этажа и нагрев теплоносителя ведётся постоянно, на чердаке можно устроить накопительный бак. Также не представляет сложности установить на контуре термостаты, которые будут автоматически перекрывать циркуляцию при достижении заданной температуры теплоносителя. Это поможет обеспечить оптимальную температуру в доме. Система должна иметь кран для слива теплоносителя в случае неисправности или перед консервацией дома на зиму.

Как и из чего сделать теплообменники своими руками.

Теплообменник, змеевик – непонятные для многих слова, которые никак не связаны с представлением об этих предметах. Радиатор, батарея, полотенцесушитель – более понятны, потому что эти предметы мы видим и пользуемся ими каждый день. Между тем, это ведь тоже теплообменники, один из многочисленных их видов.

   Что такое – теплообменник.

Понятно, что, не выяснив, что же такое теплообменник  и принципов его работы, мы вряд ли сможем его сделать или применить в качестве теплообменника что-либо другое.

Если говорить простыми словами, теплообменник – это устройство для обмена энергией между различными средами, не имеющее собственного источника энергии. Т.е. печка – это не теплообменник, а тепловой щит или лежанка, через которые проходят дымовые газы от печки, и которые греют воздух в помещении, — это теплообменники.

Элементарный теплообменник мы сооружаем, когда хотим    охладить бутылки с пивом в раковине мойки, используя холодную воду из водопровода. При этом наше пиво охлаждается, а вода наоборот – нагревается.

Из определения теплообменника можно сделать выводы по оценке и увеличению его эффективности. Получается, что эффективность теплообменника зависит:

— от разницы температур между средами: чем больше разница, тем больше передается энергии.

— от площади соприкосновения различных сред с теплообменником, чем больше – тем лучше.

— и от теплопроводности материала самого теплообменника: чем лучше материал проводит тепловую энергию, тем эффективней теплообменник.

По сути, любая труба, в которой течет вода (или другая жидкость) с температурой отличной от температуры окружающей среды (воздуха или тоже жидкости) – является теплообменником.

   Как сделать теплообменник.

Получается, что если мы возьмем какое-то количество метров трубы, свернем её в кольца и запихнем в бочку, выведя наружу вход и выход этой трубы, мы получим теплообменник, который будет, либо греть воду в бочке, либо охлаждать, в зависимости от того, что нам нужно (обычно – греть).

Теперь, неплохо бы выяснить, какое именно количество метров трубы равно по мощности, например, 1,5 кВт ТЭНу. И вот тут на первое место выступает теплопроводность материала, из которого сделана труба. При прочих равных, а именно: диаметр трубы – 20 мм, разность температур ~ 40оC, получается, что металлопластиковой трубы нам понадобиться  больше 4300 метров (коэффициент теплопроводности равен – 0,3), стальной – 25 метров (50), а медной – 3,5 метра (380). Вот такая вот арифметика. Вполне естественно, что лучший выбор материала для теплообменника – это медная отожженная труба, которая легко гнется, и к ней без особого труда можно присоединить резьбовой фитинг с помощью обжимного соединения (можно и припаять, но это на любителя). В этом случае у нас получится теплообменник змеевикового типа.

Своими руками, кроме змеевиков, можно сделать теплообменник типа «водяная рубашка». Это когда теплообмен происходит между двумя герметичными емкостями, вложенными одна в другую. Такой теплообмен часто используется в небольших твердотопливных котлах систем отопления. Недостатком таких теплообменников является небольшое эксплуатационное давление, на которое они обычно рассчитаны. Изготовить их сможет, пожалуй, только опытный сварщик. На «коленке» из подручных материалов сделать такой теплообменник очень проблематично.

И уж совсем сложно сделать один из самых эффективных теплообменников типа «трубная доска» из-за большого количества вальцовочных соединений. Этот теплообменник представляет собой три герметичных емкости, две из которых, по краям, соединены между собой трубами развальцованными в торцах этих емкостей. Теплообмен происходит в средней части при движении жидкости от одного края к другому.

Что еще можно использовать в качестве теплообменника.

Если негде достать медную трубу, а во дворе присутствует небольшая свалка металлолома, то можно попробовать найти какую-нибудь альтернативу. Например, полотенцесушители – прекрасно подойдут на роль змеевика в самодельном теплообменнике. Подойдут старые радиаторы системы отопления, лишь бы не текли. Автомобильные радиаторы и радиаторы автомобильных печек – это тоже готовые теплообменники, которые можно использовать как греющий элемент, придумав переходники для них, и ,если нужно, объединив их для увеличения общей площади теплообмена.

Прекрасные теплообменники получатся из старых газовых водогрейных колонок, тем более, что при этом практически ничего переделывать не нужно.

Принцип действия любого теплообменника везде, где бы он не находился, одинаков, поэтому, в зависимости от конкретных условий, он может греть или охлаждать любую среду: жидкость, газ или твердое вещество. Все зависит от задачи, которую наш теплообменник должен будет решать, и от вашей инженерной фантазии.

рабочие варианты для отопления, из кондиционера, из старого холодильника,рабочие варианты, из сплит системы.

В котельных сжигается газ, уголь или мазут. В результате этого образуется тепло, которое при помощи теплоносителя по трубам подается в многоквартирные дома. В частном секторе для получения теплоснабжения также могут сжигать газ, уголь или дрова. В некоторых редких случаях для отопления может использоваться электроэнергия.

В настоящее время имеются эффективные разработки тепловых насосов (далее — ТН). Их можно использовать для отопления домов частного сектора, садовых домиков и гаражей.

Особенности тепловых насосов

Содержание статьи

Для получения тепловой энергии в ТН не используются энергоносители, и поэтому не наносится вред окружающей природе. Такая установка производит тепловой энергии больше, чем потребляет электроэнергии.

Принцип работы

В основе работы ТН лежит принцип переноса тепла от более холодного источника к более теплому. То есть более холодное он делает еще холоднее, а более теплое — еще теплее. Это значит здесь не заложена идея вечного двигателя, потому что в сумме количество тепла сохраняется неизменным, а электроэнергия тратится только на разделение и перенос тепла.

Для чего нужны

Тепловой насос можно применить как для отопления, так и для охлаждения, потому что при помощи его происходит разделение и перенос тепла. Значит ту часть установки, которая становится холоднее, можно использовать для понижения температуры, а другую часть — для повышения.

Виды насосов

Имеются различные виды тепловых насосов, но все они основаны на использовании принципа получения тепла или холода методом разделения тепловой энергии и ее переноса. Лишь один ТН Френетта отличается. Кавитационный способ получения тепловой энергии при помощи гидродинамического генератора является разновидностью теплового насоса.

Тепловая энергия, которая расходуется на отопление здания, является следствием преобразования энергии, осуществляемого при помощи теплового насоса. Причем получают тепло без сжигания топлива, а при помощи охлаждения наружной среды и выделения тепловой энергии внутри помещения, то есть в этом случае закон сохранения энергии соблюдается: сколько тепловой энергии забирается из внешней среды, столько же и выделяется внутри здания. Большинство таких устройств бытового назначения используют тепло солнца, которое накапливается поверхностью земли, водой или воздухом.

Поэтому по типу первого контура все конструкции можно разделить на воздушные, грунтовые и водяные.

По виду теплоносителя (В — вода, Г — грунт) в контурах насосы можно разделить на восемь типов:

  • В—В;
  • Г—В;
  • Г—воздух;
  • воздух—В;
  • воздух—воздух;
  • В—воздух;
  • хладагент—В;
  • хладагент—воздух.

Они могут использовать также тепло выпускаемого воздуха, подогревая приточный, то есть работать в режиме рекуперации.

Воздух-воздух

По принципу работы тепловой насос напоминает тот, что применяется в кондиционере в режиме обогрева, но имеет единственное отличие. ТН настроен на отопление, а кондиционер на снижение температуры в комнате.

Принцип действия установки В—В заключается в следующем: воздух даже при низких температурах имеет некоторое количество энергии. Только при абсолютном нуле тепловая энергия отсутствует. Большинство ТН способны получать тепло при температуре –15 °С. В настоящее время некоторые производители выпускают станции, сохраняющие отбор тепла при –30 °С. Забор тепла происходит при помощи испарения фреона, который циркулирует по внутреннему контуру. Для этой цели используется испаритель, в котором хладагент преобразовывается из жидкого состояния в газообразное. При этом поглощается тепло.

Следующим блоком, который расположен в системе теплоснабжения В—В, является компрессор, который фреон из газообразного состояния превращает в жидкое. При этом выделяется тепло. Эффективность установки В—В напрямую зависит от температуры окружающей среды. Чем она ниже, тем и производительность станции меньше.

Воздух-вода

ТН типа воздух-вода является наиболее универсальной моделью. Она весьма эффективна в теплое время года, но в холодное время года производительность существенно падает.
Простой монтаж является преимуществом системы. Подходящее оборудование монтируется в любом месте. Тепло, которое удаляется из помещения в виде газа либо дыма, может повторно использовать.

Водяной ТН берет тепло из грунтовых вод, которые прокачиваются через испаритель. Подобный насос отличается неплохой эффективностью и повышенной стабильностью: эффективность — это результат значительной теплоотдачи воды.

Разумеется, для использования установки такого типа, нужно чтобы грунтовые воды на территории имелись в достаточном количестве. Желательно, чтобы вода находилась не глубже 30 метров.

Вода-вода

При такой системе во внутреннем контуре циркулирует легко испаряющаяся жидкость, например, фреон. В качестве контура внутри помещения могут быть водяные трубы, регистры или батареи, заполненные водой.

В качестве внешнего контура может выступать любой водоем, с достаточно большим количеством воды. Это может быть река, озеро или пруд. В этом случае теплоноситель забирает тепло с внешнего контура и отдает его контуру внутреннему.

Геотермальный

В качестве источника тепла у ТН используется запасенная тепловая энергия земли. Такие насосы считаются самыми эффективными, потому что температура грунта остается постоянной в течение всего года.

Эти системы подразделяются на горизонтальные и вертикальные. Но для такого метода нужно довольно большая площадь под горизонтальные трубы, а для вертикальных систем необходимо выполнить значительные земляные работы.

Цены на разные виды тепловых насосов

тепловой насос



Какой насос лучше сделать

Для того чтобы накопить опыт по изготовлению ТН, желательно собрать такой агрегат из старого кондиционера или из старого холодильника. В этом случае можно наглядно увидеть, как работает система. Еще одно немаловажное преимущество— это использование готовых деталей от холодильника или кондиционера. Собрать тепловой насос для отопления дома своими руками, используя тепловую энергию земли, будет следующим шагом в этом направлении.

Сборка простого насоса из кондиционера

Современные кондиционеры могут выполнять функцию ТН воздух—воздух. Но их производительность падает вместе с температурой наружного воздуха.

Доработав кондиционер, можно получить действительно работающую модель насоса. Для этого можно собрать самодельный ТН своими руками по рабочим вариантам чертежей из кондиционера, который отбирает энергию не у наружного воздуха, а от проточной воды. В этом случае от кондиционера используется только компрессор.

Этапы работы:

  1. К компрессору нужно сделать теплообменник. Медная трубка длиной 30 метров наматывается в форме змеевика на цилиндр. После чего эту конструкцию нужно поместить в стальную емкость, которая имеет патрубки для воды.
  2. Компрессор необходимо присоединить к нижнему вводу теплообменника, а к верхнему подключить регулирующий клапан.
  3. Заправить систему фреоном лучше всего поручить мастеру.
  4. Дальше следует всю конструкцию проверить и произвести пробный пуск ТН.
  5. После устранения недостатков система отключается от напряжения, все закрепляется, закрывается защитными кожухом и включается в работу.

Сборка насоса из старого холодильника

Тепловой насос изготовить из старого холодильника можно двумя способами.

В первом случае холодильник должен находиться внутри помещения, а снаружи требуется проложить 2 воздуховода и врезать в переднюю дверку. По верхнему воздух попадает в морозилку, происходит охлаждение воздуха, и по нижнему воздуховоду он покидает холодильник. Помещение греется от теплообменника, который расположен на задней стенке.

По второму способу своими руками сделать тепловой насос тоже довольно просто. Для этого понадобится старый холодильник, его надо только встроить снаружи отапливаемого помещения.

Такой обогреватель может работать при наружной температуре до минус 5 ºС.

Изготовление геотермальной установки

Изготовить геотермальную установку своими руками вполне возможно. При этом для обогрева жилища используется тепловая энергия земли. Конечно, это трудоемкий процесс, но и выгода при этом получается существенная.

Расчет контура и теплообменников насоса

Площадь контура для ТН составляется из расчета 30 м² на каждый киловатт. Для жилого помещения площадью 100 м² нужно около 8 киловатт/час энергии. Значит площадь контура будет составлять 240 м².

Теплообменник можно сделать из медной трубки. Температура на входе 60 градусов, на выходе 30 градусов, тепловая мощность 8 киловатт/час. Площадь теплового обмена должна быть 1,1 м². Медная трубка диаметром 10 миллиметров, коэффициент запаса 1,2.

Длина окружности в метрах: l = 10 × 3,14 / 1000 = 0,0314 м.

Количество медной трубки в метрах: L = 1,1 × 1,2 / 0,0314 = 42 м.

Необходимое оборудование и материалы

Во многом успех при изготовлении ТН зависит от степени подготовленности и знаний самого исполнителя, а также от наличия и качества всего необходимого для монтажа теплового насоса.

Перед началом работ нужно приобрести оборудование и материалы:

  • компрессор;
  • конденсатор;
  • контроллер;
  • полиэтиленовые фитинги, предназначенные для сборки коллекторов;
  • труба на земляной контур;
  • циркуляционные насосы;
  • водопроводный шланг или труба ПНД;
  • манометры, термометры;
  • трубка медная диаметром 10 миллиметров;
  • утеплитель для трубопроводов;
  • комплект уплотнений для герметизации.

Как собрать теплообменный блок

Теплообменный блок состоит из двух составных частей. Испаритель нужно собрать по принципу «труба в трубе». Внутренняя медная трубка заполняется фреоном или другой быстро закипающей жидкостью. По наружной циркулирует вода из скважины.

Перед сборкой конденсатора необходимо медную трубку намотать в виде спирали и поместить в металлическую бочку емкостью не менее 0,2 м³. Медная трубка заполняется фреоном, а бочка с водой подключается к системе отопления дома.

Обустройство грунтового контура

Для того чтобы подготовить необходимую площадь для грунтового контура, требуется выполнить большой объем земляных работ, которые желательно проводить механизированным способом.

Можно использовать 2 метода:

1. При первом способе необходимо снять верхний слой грунта на глубину ниже его промерзания. На дно получившегося котлована уложить змейкой свободную часть наружной трубы испарителя и произвести рекультивацию почвы.

2. Во втором способе нужно сначала прокопать траншею по всей планируемой площади. В нее укладывается труба.

Затем нужно проверить герметичность всех соединений и заполнить трубу водой. Если протечек нет, можно засыпать конструкцию землей.

Заправка и первый запуск

После окончания монтажа необходимо заполнить систему хладагентом. Данную работу лучше всего поручить специалисту, потому что для заправки внутреннего контура фреоном применяются специальные приборы. При заполнении нужно замерить давление и температуру на входе компрессора и на выходе.

После окончания заправки нужно включить оба циркуляционных насоса на самую низкую скорость, затем запустить компрессор и контролировать работу всей системы по термометрам. При прогреве магистрали возможно обмерзание, но после полного прогрева системы обмерзание должно растаять. Циркуляционный насос grundfos вы найдете ответ по ссылке.

Видео

В этом видео показано, как можно из кондиционера сделать тепловой насос.

Из данного видео вы узнаете все о ТН: принцип работы, типы, преимущества и недостатки, правила монтажа.

Теплообменники своими руками — как сделать пластинчатый, водяной, труба в трубе, воздушный, чертежи

Теплообменник – устройство, предназначенное для эффективной передачи тепла от одного теплоносителя другому.

Такой процесс может быть осуществлён несколько раз в одной системе, ведь частным случаем теплообменника является и радиатор отопления, и газовый или электрический котёл.

Наиболее распространённая модель теплообменника, используемая в системе отопления, представляет собой 2 металлические ёмкости, которые подобно матрёшке находятся одна в другой, и через металлическую стенку производят передачу тепла.

Достоинства такого механизма заключается в том, что благодаря герметичной конструкции не происходит взаимное перемешивание однородных сред, а при использовании разных по физическим свойствам теплоносителей не происходит перемешивания.

Делаем своими руками

Прежде, чем приступать к изготовлению теплообменника, необходимо определиться с тем какой принцип передачи тепла будет реализован в таком устройстве.

Изготовление пластинчатого теплообменника

Для изготовления такого устройства необходимо приготовить следующие материалы и инструменты:

  • сварочный аппарат;
  • болгарка;
  • 2 листа нержавеющей рифлёной стали толщиной 4 мм;
  • плоский лист нержавеющей стали толщиной 4 мм;
  • электроды;

Процесс сборки:

  1. Из нержавеющей, рифлёной стали нарезаются квадраты со стороной 300 мм, в количестве 31 шт.
  2. Затем, из плоской нержавейки нарезается лента шириной 10 мм и общей длиной 18 метров. Данная лента разрезается на отрезки длиной 300 мм.
  3. Рифлёные квадраты свариваются друг с другом, полосой 10 мм с двух противоположных сторон, таким образом, чтобы каждая следующая секция была перпендикулярна предыдущей.
  4. В итоге, получается 15 секций, обращённых в одну сторону, и 15 в другую в одном корпусе кубической формы. Рифлёная поверхность таких секции позволяет эффективно передавать теплоту от одного теплоносителя другому, при этом, не происходит взаимное перемещение различных или однородных сред.
  5. В том случае, когда используется для передачи тепла не воздушная масса, а жидкость, к тем секциям, в которых будет циркулировать вода, приваривается коллектор из нержавеющей стали. Коллектор изготавливается из плоской нержавейки. Для этой цели болгаркой вырезаются прямоугольники: 300 *300 мм – 2 шт; 300 *30 мм – 8 шт. Таким образом, получится комплект, из которого сваривается 2 коллектора, которые напоминают по своей форме квадратную крышку от коробки.
  6. В каждом из коллекторов делается отверстие, к которому приваривается патрубок для последующего соединения с трубами отопительной системы или обеспечения горячим водоснабжением.
  7. Отверстия на коллекторах делаются у одного из углов а, а при установке их на теплообменник входной патрубок должен быть расположен в нижней части такой конструкции, а выходной – в верхней.

Рассмотренный выше теплообменник устанавливается открытой стороной в систему циркуляции горячих газов.

Таким образом, раскалённый газообразный теплоноситель будет передавать теплоту рифлённым стенкам нержавеющих пластин, которые, в свою очередь, будут нагревать жидкость.

Теплообменник такой конструкции можно использовать для передачи тепла от одной жидкости, к другой. Для этого на открытые части пластин приваривается с 2 сторон стальная рубашка с патрубком вышеописанной конструкции.

Чертеж:

Изготовление водяного теплообменника для печи

Обычная дровяная печь может не только отапливать помещение традиционным способом, но и использоваться для нагрева воды для отопления комнат, в которых данный обогревательный прибор не установлен.

Для изготовления такого устройства понадобятся следующие материалы и инструменты:

  • труба стальная диаметром 325 мм, длиной 1 метр;
  • труба стальная диаметром 57 мм, длиной 6 метров;
  • стальной лист толщиной 4 мм;
  • сварочный аппарат;
  • электроды;
  • газовый резак;
  • белый маркер;

Процесс изготовления:

  1. Цилиндр из трубы диаметром 325 мм устанавливается вертикально на стальной лист и обводится маркером или мелом.
  2. Обведённая окружность вырезается газовым резаком. Затем по получившемуся металлическому блину изготавливается ещё одна окружность такого же диаметра.
  3. В каждом из таких блинов вырезается 5 отверстий диаметром 57 мм. Такие отверстия должны быть равноудалены друг от друга, а также от середины блина и его края. Блины привариваются к цилиндру таким образом, чтобы их отверстия располагались напротив друг друга.
  4. Труба 57 мм нарезается болгаркой на отрезки длиной 101 см. Необходимо подготовить 5 таких отрезков.
  5. Каждый отрезок трубы устанавливается в отверстия таким образом, чтобы края этой трубы на 1 мм выходили из отверстий верхних и нижних “блинов”. Электросваркой отрезки труб свариваются. В результате, получается металлический цилиндр, внутри которого находятся трубы меньшего диаметра. По этим трубам будет проходить горячий воздух и  дымовые газы, в результате чего, труба будет нагреваться и через свои стенки передавать тепло жидкости, которая будет находиться внутри цилиндра.
  6. Для осуществления циркуляции жидкости внутри металлического цилиндра, в нижней и верхней его части привариваются патрубки. Снизу такой конструкции будет подаваться холодная вода, в верхней – осуществляться забор нагретой таким образом жидкости.

Воздушный теплообменник

Воздушный теплообменник – это пластинчатый прибор, который изготавливается по тому же принципу, как и вышеописанный в данной статье пластинчатый теплообменник, только с той лишь разницей, что коллектор на такое устройство не устанавливается.

Как в вертикальной, так и в горизонтальной плоскости, через устройство в качестве теплоносителя используется газ. Только для нагрева используются горячие газы образованные в результате горения топлива, а в качестве нагреваемого газа выступает воздух, который для большей эффективности может подаваться через теплообменник принудительно с помощью вентилятора.

Труба в трубе

Теплообменники такой конструкции очень просты в изготовлении и в эксплуатации.

Для того, чтобы изготовить такой прибор самостоятельно, понадобятся следующие материалы и инструменты:

  • электросварка;
  • электроды;
  • болгарка;
  • труба диаметром 102 мм, длиной 2 метра;
  • труба диаметром 57 мм. длиной 2 метра;
  • стальной лист толщиной 4 мм;

Процесс изготовления:

  1. Из листовой стали вырезаются заглушки, в середине которых делаются отверстия диаметром 57 мм.
  2. Эти заглушки привариваются к трубе 102 мм, таким образом, чтобы отверстия заглушек оказались посередине диаметра трубы. В эти отверстия заводится труба 57 мм и качественно проваривается по окружности.
  3. В основной трубе 102 мм делается 2 отверстия для установки входящего и выходного патрубков. Эти отверстия должны располагаться как можно дальше друг от друга.

Принцип работы такого теплообменника очень прост: горячий теплоноситель, проходя по трубе меньшего диаметра, через металлические стенки трубы отдаёт тепло, жидкости, которая находится в полости трубы большего диаметра. Таким образом, происходит передача тепловой энергии, в то же время не происходит перемешивания жидкостей, которые могут быть не однородны, например вода и минеральное масло.

При подключении такой системы, как правило, теплообменник располагается в горизонтальной плоскости, а циркуляция жидкостей для повышения КПД осуществляется разнонаправлен

о.

Чертеж собранного водо-водяного теплообменника  труба в трубе:

Промывка теплообменника

Своевременная промывка и очистка таких устройств, позволяет служить таким приборам много лет безотказно. Особенно нуждаются в своевременной очистке теплообменники, которые в качестве теплоносителя используют разогретые газы от сжигания твёрдого топлива.

Как правило, в таких системах, пластинчатые каналы забиваются сажей, что резко снижает КПД такого устройства, а при чрезмерном забивании рабочих отверстий продуктами горения, устройство может полностью выйти из строя.

Для качественной очистки таких теплообменников, устройство полностью демонтируется и каналы, тщательно очищают от сажи с последующей промывкой пластин.

Контур, в котором циркулирует вода повышенной жёсткости, необходимо промыть специальным средством от накипи или раствором лимонной кислоты. При значительном слое известковых отложений, производят механическую очистку пластин. Для этой цели, коллектор срезается болгаркой по шву. Пластины очищаются от накипи, затем коллектор приваривается на прежнее место.

Подобным образом происходит очистка системы теплообмена “труба в трубе”. Если не удаётся химическим способом эффективно удалить накипь, труба разрезается, накипь удаляется механическим способом. Затем происходит сборка устройства.

Виды

Существует 2 типа теплообменников:

Поверхностный

Наиболее распространённый тип теплообменника, который получил распространение не только в системах отопления зданий, но и во многих производственных процессах. В качестве теплоносителя, который может быть использован для передачи тепла в таких устройствах, используется не только вода, но и водяной пар, различные  минеральные масла и химические вещества.

Поверхностные модели разделяются на рекуперативные и регенеративные:

  1. Рекуперативные – передают тепло через стенку теплоносителя.
  2. Регенеративные – такие теплообменники функционируют в периодическом режиме. Сначала горячий теплоноситель нагревает поверхность теплообменника, затем к стенкам, которые аккумулировали тепло, подводится холодный теплоноситель.

Смесительный

При использовании такого вида устройств, происходит проникновение горячего теплоносителя в холодный. В результате такого смешивания, происходит прямая передача тепла. В системе отопления такой вид теплопередачи используется редко.

Обычно, смесительный способ, применяется при солнечном нагреве воды, когда теплоноситель из теплогенератора поступает в накопительную ёмкость, в которой происходит смешивание, горячей и холодной жидкости.

Блиц-советы

  1. Чтобы избежать образования накипи в системе отопления, необходимо использовать только дистиллированную воду. Большое количество дистиллированной воды для этой цели можно изготовить в домашних условиях пропуская через теплообменник “труба в трубе” водяной пар.
  2. Используя самодельное устройство для теплообмена между газами, образованными в результате сгорания топлива и жидкостью, необходимо все монтажные работы производить с наивысшей тщательностью, чтобы в результате недостаточной герметизации дымохода не поступал угарный газ в помещение.
  3. При использовании котлов или печек, в которых используется естественная тяга воздуха в дымоходе, площадь сечения дымохода внутри теплообменника не должна быть меньше площади патрубка котла или печки.

Своїми руками — Тепловой насос б/у из Европы — ремонт и монтаж — Гелио и геосистеми

Теплообменник находится у меня. Отремонтировать его нереально. Отвечаю почему:
Теплообменник пластинчатый. Состоит он из нескольких десятков пластин наложенных друг на друга. На фотографии хорошо видно. В пластинах есть проходные отверстия для фреонового контура и водяного контура. Суть неисправности состоит в том, что в одной из пластин (а может и не в одной) имеется микротрещина, через которую фреон вместе с маслом компрессора попадал в воду. Давление по фреоновому контуру выше поэтому фреон с маслом попадал в воду, а не наоборот. И слава Богу, что так, а то компрессор бы умер… В общем суть поиска неисправности, или ремонта состоит в том, чтобы найти микротрещину в пластинах (по моему их там 40 штук). Пластины наложены друг на друга и спаяны специальным припоем в печи. Причем спаяны не только пластины, а еще и трубки, которые находятся внутри и разделяют потоки фреона и воды. Теперь расскажите мне как бы вы его ремонтировали?
Разрезать его болгаркой ?…. Расплавить в печи спаянные пластины?…. Все это можно сделать, но как потом его собрать? …. Можно потратить кучу времени и денег и не добиться результата. К тому же такие теплообменники очень требовательны к качеству воды. Иловые наросты в них образуются очень хорошо, тем самым ухудшается теплообмен с вытекающими отсюда всеми последствиями. Поэтому для ТН вода-вода открытого типа, перед этим теплообменником ставят промежуточный, разборной (на резиновых прокладках, который можно разобрать и почистить.
Применение этому теплообменнику тоже можно найти. Например использовать его там где смешивание двух жидкостей различных контуров не критично. Например в гелиосистеме. Только заливать в солнечный коллектор не тосол какой нибудь, а обычную воду. И все будет работать на УРА. Только на зиму нужно сливать систему

Украина по уровню коррупции входит в 10 самых коррумпированных стран мира. Мы находимся где то возле Зимбабве…. Взяток я не давал и заплатил только за доставку. Не хочу обидеть таможенников, но в большинстве своем тепловой насос они в глаза не видели…. И отличить тепловой насос от электро котла сможет не каждый. А как вы думаете сколько будет стоить 11-12 ти летний электро котел? Правильно …. по цене металлолома. Выводы делайте сами. [/quote]
— добавлено: 19 июл 2013 в 11:00 —
Одна проблема….. шильдика на ТН с годом выпуска вы не найдете. И в паспорте тоже не нашел. Стоял только типографский год, когда было напечатано руководство пользователя. Это у Виссман… у других не знаю.



как сделать своими руками в частном доме

Теплообменник для горячей воды – незаменимый элемент в системе отопления частного дома. Именно он передает тепло холодной воде, тем самым нагревая ее и обеспечивая жильцов бесперебойным горячим водоснабжением. От продуктивности работы теплообменника напрямую зависит не только комфорт домочадцев, но и долговечность обогревательных приборов, поэтому очень важно, чтобы агрегат был выполнен качественно. Ввиду этого многие задаются вопросом: стоит ли мастерить теплообменник своими руками или лучше не рисковать и приобрести уже готовый? Первый вариант, безусловно, сложнее, но он вполне реализуем, если детально разобраться, как сделать теплообменник: материалы, конструктивные особенности, монтаж – обо всем этом и не только пойдет речь далее.

Особенности и функции теплообменника

Прежде чем рассматривать основные моменты изготовления и монтажа теплообменника для горячей воды, абсолютно не лишним будет узнать, что же собой представляет этот агрегат и для чего он нужен.

Теплообменник – техническое устройство, соединяющее между собой два теплоносителя: холодный и горячий. Как правило, он имеет вид обычной трубной конструкции. Между носителями беспрерывно осуществляется передача тепла – от холодного к горячему, благодаря чему дом и обеспечивается горячей водой. Причем у теплообменника нет собственного источника тепла – он использует энергию, поступающую от системы отопления.

Таким образом, главная функция агрегата – подогрев холодной воды и получение на выходе горячей. Эффективность выполнения этой функции зависит от трех факторов:

  • температурная разница между двумя теплоносителями;
  • габариты теплообменника и, следовательно, площадь контакта носителей;
  • материал, из которого изготовлен теплообменник.

Пластинчатый теплообменник

Последний фактор важен не только в плане эффективности агрегата, но и в вопросе его изготовления и монтажа. Для выполнения теплообменника может использоваться пластик, сталь и чугун. Первый материал не всегда эффективен ввиду своей низкой теплопроводности. Что касается выбора между сталью и чугуном, то здесь следует сравнить характеристики двух материалов, чтобы определиться с наиболее подходящим.

Чугунный теплообменник

Плюсы тепловых агрегатов из чугуна:

  • Высокая теплопроводность – чугунные элементы быстро нагреваются и эффективно передают тепло от одного носителя к другому.
  • Медленное остывание – теплообменники из чугуна долгое время остывают, что дает возможность сэкономить на работе отопительной системы.
  • Долговечность – чугун устойчив к воздействию слабых кислот и к образованию накипи, поэтому он менее подвержен коррозии, нежели многие другие металлы, что и обеспечивает длительный срок службы теплообменника.
  • Возможность увеличения функциональности – уже после установки агрегата к нему можно нарастить новые чугунные секции, тем самым увеличив мощность теплового оборудования.

Минусы чугунных теплообменников:

  • Громоздкость – чугунные агрегаты отличаются внушительным весом, что усложняет их эксплуатацию и обслуживание. При этом, чем больше масса теплообменника, тем выше его мощность.

Совет. Обязательно учитывайте вес чугунного теплового прибора при выборе места для его установки – важно, чтобы монтажное основание было очень прочным.

  • Хрупкость – несмотря на большой вес, агрегаты из чугуна боятся механических ударов: они быстро обзаводятся трещинами, сколами и прочими деформациями.
  • Низкая устойчивость к температурным перепадам – хоть чугун и выдерживает максимально высокие температуры, от резких термических изменений на поверхности теплообменника могут появляться трещины, что чревато значительным снижением его работоспособности.

Стальной теплообменник

Преимущества приборов из стали:

  • Повышенная теплопроводность – как и чугун, сталь оперативно нагревается и отлично передает тепло холодному носителю.
  • Низкий вес – стальные теплообменники не утяжеляют общую систему отопления, поэтому их можно использовать для обеспечения горячего водоснабжения в домах большой площади.
  • Ударопрочность – стальные конструкции очень крепкие, поэтому им не страшны механические повреждения.
  • Устойчивость к термическим изменениям – сталь без последствий выдерживает резкие перепады температур внутри системы.

Недостатки стальных теплообменников:

  • Восприимчивость к коррозии – для стали характерна низкая устойчивость к кислотным средам, что значительно сокращает срок эксплуатации теплообменника.
  • Невозможность увеличить мощность устройства путем добавления новых секций.
  • Быстрое остывание – сталь быстро отдает температуру, что увеличивает расходы на топливо.

Совет. Для изготовления качественного и долговечного теплообменника рекомендуется использовать трубы из жаропрочной стали диаметром не меньше 32 мм и толщиной стенки 5 мм и более.

Изготовление теплообменника

Конструктивно теплообменники для горячей воды могут быть двух видов: внешние и внутренние. К первым относятся подкова и змеевик. Подкова очень легка в исполнении, но не отличается высокой мощностью: для ее изготовления нужно просто сварить две чугунные или стальные трубы – в результате вы получите агрегат с маленькой площадью контакта носителей и, следовательно, с низкой мощностью нагрева поступающей холодной воды.

Более удачным вариантом внешнего теплообменника будет змеевик – он изготавливается посредством сварки нескольких труб: чем больше труб вы используете, тем мощнее будет агрегат.

Внутренний теплообменник представляет собой бак, в который помещается трубка, нагревающая поступающую в нее воду. Чтобы смастерить такой прибор своими руками, вам понадобится:

  • стальной бак для воды;
  • стальная или чугунная трубка;
  • анод;
  • регулятор мощности.

Изготовление теплообменника не займет много времени: скрутите трубку в спираль, закрепите ее на стенках бака, а затем сделайте в емкости два выхода: нижний – для холодной воды, верхний – для горячей.

Наружный теплообменник

Монтаж теплообменника

Когда все компоненты готовы, можно приступать к монтажу теплообменника. В случае с внешним агрегатом работа выполняется следующим образом:

  • на входе и выходе сваренной конструкции нарежьте резьбу;
  • с помощью муфты соедините вход теплообменника с системой отопления
  • используя аналогичную муфту, соедините выход теплообменника с трубой горячего водоснабжения.

Внутренний теплообменник монтируется по такой схеме:

  • вблизи батарей отопления установите бак с трубкой-термонагревателем;
  • рядом с трубкой внутри бака установите анод;
  • через нижний выход проведите в бак трубу отопительной системы, а через верхний – трубу, которая будет забирать холодную воду.

По желанию можете подключить к нагревательной трубке регулятор мощности, а к нему – термостат для управления температурой нагрева воды.

Важно! Верх и низ стального бака должны быть запаяны, чтобы предостеречь попадание в емкость воздуха, который будет забирать температуру, предназначенную для нагрева воды.

Как видим, даже столь сложный агрегат системы отопления, как теплообменник для горячей воды, вполне реально соорудить и установить своими руками. Главное – детально продумать каждый шаг: от выбора материала до финального подключения. Так что не пренебрегайте предложенной вам инструкцией – она поможет избежать ошибок в обеспечении собственного дома бесперебойной горячей водой.

Как изготовить теплообменник змеевик: видео

Теплообменник для системы отопления: фото

Как построить — Теплообменник перекрестного потока воздух-воздух своими руками HRV

Сообщение блогера LouDawson.com Лу Доусона | 12 февраля 2016 г.

Готовый теплообменник, расположенный под потолком в офисной мастерской. Фактически теплообменник покрыт блестящей пузырчатой ​​изоляцией, белая трубка, выступающая влево, представляет собой воздухозаборник для внутреннего воздуха, он удлинен для предотвращения короткого замыкания входных / выходных отверстий. Два вентилятора с регулируемой скоростью вращения — это черные объекты, расположенные на концах. Щелкните все изображения для увеличения.

Моя студия-офис-мастерская, где мы занимаемся лыжным снаряжением и многим другим, переделана, чтобы сделать ее более герметичной. Нужна вентиляция. Летом здесь, в нашем умеренном климате, я могу просто приоткрыть окно и подпереть коробчатый вентилятор, если мне нужно больше, чем нормальный приток воздуха. Но платить за нагрев атмосферы планеты во время горных зим не входит в наш бизнес-план. Решение : теплообменник свежего воздуха воздух-воздух, также известный как вентилятор с рекуперацией тепла или HRV. Но хочу ли я продать свою душу за дорогое коммерческое предприятие, которое, как я слышал, имеет тенденцию бросать работу всего через несколько лет? Забудь это.Сделай сам на помощь.

Я придумал эту самодельную конструкцию, основанную на многолетнем опыте работы с деталями сантехники и вентиляции, а также на знании основ теплообмена воздух-воздух. Это просто. Легко переоценить. Моя конструкция предназначена для работы и прослужит долгие годы, это не временный научный эксперимент.

Суть : Установите что-нибудь, что направляет поток воздуха снаружи рядом с выдувом воздуха из помещения — вы меняете два потока — и позволяете одному потоку воздуха нагреть / охладить другой, чтобы вы «рекуперировали» энергию.Для этого вам понадобится «элемент» или «сердечник», который хорошо проводит тепло, способ пропускания воздуха рядом с сердечником и оболочка, вмещающая все это. Вентиляторы с регулируемой скоростью, изоляция и беспроводные термометры завершают конструкцию этого HRV.

Моя конструкция делает все это довольно просто. Сердцевиной этого теплообменника является 3-дюймовый алюминиевый ребристый расширяемый канал «осушитель». Алюминий обладает высокой теплопроводностью, поэтому является хорошим материалом для сердечника теплообменника. Корпус представляет собой 4-дюймовую тонкостенную водопроводную трубу из белого ПВХ CL200.(Обратите внимание, комментаторы предполагают, что жесткая алюминиевая труба воздуховода будет работать так же хорошо, как расширяемый воздуховод осушителя, и с ней будет легче работать. Я согласен. Если вы строите, используйте жесткий воздуховод, возможно, с наклеиваемыми точками из пеноматериала для зазоров.)

При тестировании временного натяжения буровой установки, проходящей через окно в холодный наружный воздух здесь, в Колорадо, моя конструкция с самого начала работала достаточно хорошо. Возможно, это могло быть короче. Слишком большая площадь поверхности ядра на самом деле ничему не повредит, это просто отбрасывает ваши наблюдения за эффективностью, потому что входящий воздух продолжает «закаляться» за пределами равномерного обмена энергии.Все это можно контролировать с помощью скорости воздуха, а также размера, поэтому не зацикливайтесь на размере. Обменник легко укорачивать, а удлинять труднее.

Спецификация трубы важна. Обычный ПВХ сортамента 40 имеет слишком толстые стенки, чтобы обеспечить достаточное пространство для воздуха вокруг алюминиевого сердечника воздуховода. «Дренажная» или «канализационная» труба ПВХ имеет достаточно тонкие стенки, чтобы создать воздушное пространство, но не имеет наружного диаметра, как у обычной трубы сортамента 40, что ограничивает ваши возможности выбора фитингов. ПВХ-труба CL200 имеет такой же внешний диаметр, как и у сортамента 40, но имеет более тонкую стенку, поэтому вокруг сердечника достаточно места для потока воздуха.Идеально. (Другие типы трубок могли быть лучше, но их добыча в нашей горной долине занимала много времени, см. Примечания ниже).

Сборка

Я выбрал произвольную длину (8 футов). Тестирование показывает, что этот размер полностью соответствует моему выбору вентиляторов (см. Список деталей ниже) и, возможно, может работать с более высокими объемами воздуха. Вам понадобится место, где можно установить что-нибудь такой длины, не испортив интерьер; место с температурой окружающей среды, близкой к вашей жилой площади.В доме может работать подвал или подвал. Летом на чердаке будет слишком жарко, а зимой — слишком холодно. Для жилых помещений творческий подход к местоположению может быть столь же важным, как и сама инженерия, поскольку вам необходимо учитывать такие вещи, как распределение приятного свежего воздуха. Более того, расположение вентиляционного отверстия, которое втягивает воздух в помещении, возле потолка, использует более теплый многослойный воздух, который в противном случае просто сохраняет неиспользованную энергию. Здесь, в моем магазине с одной комнатой размером 25 х 20 футов, я просто установил под потолком деревянную балку, идущую по центру комнаты.Это работает, так что выглядит красиво. Если бы это не сработало, я бы оставил это там, чтобы смирить себя.

Имейте в виду, что вам нужно будет проделать примерно 5-дюймовый круглый проход во внешней стене, убедитесь, что требуемое отверстие не прорезает непосредственно элемент каркаса стены, и, конечно, подумайте о косметике и солнечном нагреве вашей вентиляции. (подробнее об этом ниже.) Внутренний вход и выход разделены достаточно далеко, чтобы избежать короткого замыкания вентиляционного отверстия. Внешние вентиляционные отверстия также должны быть разделены, это не так важно, как в помещении, так как воздух снаружи обычно немного пронизан.

Начните с 8-футового куска 4-дюймовой трубы из ПВХ, надеюсь, на верстаке, а не на коленях.

1. Возьмите 4-дюймовые Т-образные фитинги из ПВХ. Сделайте заглушки, вставив 5-дюймовый кусок 4-дюймового ПВХ в одну сторону 4-дюймовых Т-образных фитингов. Забейте трубу из ПВХ пластиковым или резиновым молотком, пока соединение не станет плотным. Не переусердствуйте (возможно, позже вам придется перевернуть) и ничего не склеивайте. Более того, будьте осторожны, чтобы ничего не испачкать или иным образом не повредить, поэтому вы можете вернуть большую часть деталей в свой магазин с большими коробками, если вам не понравятся результаты.Ваши резиновые муфты 3 × 4 будут устанавливаться на 5-дюймовые части 4-дюймового ПВХ, но пока не устанавливайте муфты 3×4.

Ваши «заглушки» в конечном итоге будут выглядеть так. Резиновая гибкая муфта 3 × 4 центрирует сердцевину 3-дюймовой трубы внутри 4-дюймовой оболочки, поэтому воздух может обтекать сердцевину.

2. Вытяните алюминиевый воздуховод примерно на 7 футов. Прикрепите 3-футовый кусок 3-дюймового ПВХ к одному концу алюминиевого сплава (это ваша внутренняя сторона) и 18-дюймовый кусок 3 дюйма к другому концу алюминиевого сплава.Я сделал несколько соединительных муфт из алюминиевых соединителей воздуховодов сушилки и заклеил стыки изолентой. Вы не сможете получить доступ к этим соединениям для обслуживания, и если они выйдут из строя, система не будет работать, поэтому подумайте о том, чтобы натянуть проволочные стяжки поверх изоленты или иным образом добавить страховку.

Вытяжка вентиляционного канала сушилки, используемого в качестве сердечника. Будьте осторожны, не сжимайте и не сжимайте, держите его красивой и круглой.

3. Вставьте полученный сердечник в 4-дюймовую оболочку из ПВХ.

4.Наденьте заглушки (из шага 1) на концы сердечника и запрессуйте 4-дюймовые Т-образные фитинги на концы 4-дюймовой оболочки.

5. Распылите немного воды на выступающую 3-дюймовую трубу и сдвиньте резиновые муфты 3 × 4 так, чтобы они сопрягались между 3-дюймовым ПВХ и 4-дюймовым.

Стыки сердечника выполнены из алюминиевого листа и ленты Gorilla Tape. Добавьте много ленты для хорошего уплотнения. Я не использовал силикон, так как хотел, чтобы все было обратимо, если я разберу его, чтобы проверить наличие плесени и уплотнений.

6. Критический шаг: вам нужно что-то, чтобы поддерживать воздушное пространство между ядром и оболочкой. Некоторые сборки, которые я видел на Youtube и в других местах, используют куски липкой пены и тому подобное, чтобы отделить одну поверхность от другой. Мне нужно было что-то более стабильное и механическое, поэтому я установил несколько десятков крепежных винтов в оболочку трубы из ПВХ на тщательно рассчитанной глубине, чтобы они действовали как прокладка для основного компонента. На каждом конце оболочки убедитесь, что три из этих винтов поддерживают 3-дюймовую трубу из ПВХ. Таким образом, после затяжки фитинга 3 × 4 3-дюймовый ПВХ становится устойчивым и устойчивым.См. Список деталей для размеров крепежных винтов, которые я использовал, но из-за точного выбора материалов обязательно оцените свою установку и выберите винты правильного размера. Я поместил шайбы под головки винтов, чтобы настроить точную глубину проникновения.

Обратите внимание, что вы используете «крепежные винты», потому что у них плоский конец, который не проткнет алюминиевый сердечник, если вы будете осторожны с глубиной и поверните корпус так, чтобы вы вставляли винты сверху, позволяя сердечнику чтобы он не касался винта при установке.Я разобрал свой прототип и осмотрел, винты не причинили никаких повреждений, но я был очень осторожен при установке.

Чтобы установить крепежные винты для центрирования сердечника, нарисуйте тройку прямых линий на оболочке, используя верстак в качестве направляющей, просто проведите маркером по прокладке, в данном случае я установил маркер на рулон ленты.

Измерение расстояния между тремя рядами винтов, равными длине, так что внутреннее ядро ​​удерживается аккуратно и равномерно от корпуса, создавая воздушное пространство для потока.

Крепежный винт с шайбами ​​для точного установочного расстояния.Важно, чтобы эти винты не проделывали отверстия в сердечнике.

Вставляя винты в направляющие отверстия, они легко ввинчиваются в пластик.

7. Теперь у вас должен быть длинный кусок 4-дюймовой трубы с 3-дюймовыми заглушками, выступающими с обоих концов. Более длинный огрызок проходит внутрь вашего жилого помещения, короче — до дневного света.

8. Установите теплообменник так, чтобы наружный конец (с более короткой 3-дюймовой трубкой) выходил на дневной свет. В моем случае я вырезал довольно аккуратное отверстие в наружной обшивке здания, снял Т-образный фитинг с наружной стороны теплообменника, продвинул 4-дюймовый ПВХ через отверстие, затем заменил Т-образный фитинг снаружи, чтобы он выступал в качестве воротника, плотно прилегающего к сайдингу здания, чтобы помочь сделать внешний вид более аккуратным.Наклоните весь теплообменник как минимум на 1/4 дюйма на улицу, чтобы конденсат быстро стекал наружу. Вам понадобится какая-то система поддержки в помещении. Я установил сбоку на потолочную балку, для чего потребовалось просто использовать кронштейны для одной трубы и винты. Вы можете повесить на балку пола в подвесном пространстве с помощью сантехнических ремней. Все, что работает, просто помните, что все это должно быть разбито, и вам нужно подумать о том, как вы получите как входной, так и выходной поток в ваше жилое пространство с минимальными изгибами труб.

Это хорошее место для упоминания «короткого замыкания», означающего ситуацию, когда ваш входящий вентиляционный воздух оказывается захваченным выходящим потоком, не смешиваясь с объемом воздуха в жилом помещении. В помещении для предотвращения этого следует подумать о том, чтобы расположить вентиляционные отверстия на расстоянии не менее 3 футов друг от друга. В моем случае я хотел использовать более теплый стратифицированный воздух около потолка, поэтому я поставил выходное отверстие высоко, а входной — ниже.

9. Наружная отделка проста.

A) Уплотните трубу в том месте, где она проходит через стену, используя что-нибудь реверсивное на случай, если вам придется снять установку для обслуживания.Если вы ожидаете много влаги, возможно, добавьте кусок листового металла, который будет действовать как защита от дождя над проемом в стене.

B) Если вы еще этого не сделали, обрежьте конец 3-дюймовой трубы так, чтобы получилось наклонное отверстие, обращенное вниз. C) Закройте 3-дюймовое отверстие сеткой от насекомых. D) Поместите примерно 24-дюймовый отрезок 4-дюймового ПВХ во внешний Т-образный фитинг.

C) Добавьте своего рода «колокол» к наружному вентиляционному отверстию. Я использовал дорогую муфту увеличенного размера из ПВХ 4 × 6, что-то из мира вентиляции листового металла было бы намного дешевле и, вероятно, подойдет.Идея состоит в том, чтобы создать держатель пылевого фильтра с большой площадью поверхности. Вырежьте круглый кусок дешевого печного фильтра и запрессуйте его в 6-дюймовую сторону вашего «раструба».

D) Заверните несколько шурупов для листового металла в запрессованные соединения внешних труб, чтобы они не разъединились во время расширения и сжатия. Опять же, не используйте клей, сделайте так, чтобы все было двусторонним и дружественным к вашей системе подачи воздуха.

10. Установите вентиляторы в помещении. Установите короткий отрезок 4 дюйма на открытую 4-дюймовую сторону внутреннего Т-образного фитинга, обрежьте 4-дюймовый фланец для установки вентилятора и установите вентилятор так, чтобы он втягивал воздух в жилое пространство.Аналогичным образом установите 3-дюймовый фланец на открытую 3-дюймовую трубу, выступающую из конца сборки. Этот вентилятор забирает воздух из помещения и выдувает его наружу через теплообменник. Используйте крепежные винты довольно небольшого диаметра, чтобы прикрепить 120-миллиметровые вентиляторы, и вы можете сделать диагональные отверстия во фланцах из ПВХ, чтобы они совпадали с отверстиями в вентиляторах. Я использовал маленькие гайки с накаткой, чтобы снимать и заменять вентиляторы без инструментов.

Фланец «под шкаф» из ПВХ

идеально подходит для крепления 4-дюймового вентилятора. При выборе убедитесь, что фланец крепится к трубе таким образом, чтобы ограничивать поток воздуха как можно меньше.См. Список деталей для предложений.

11. Установите два датчика термометра в небольшие отверстия, которые вы просверливаете в трубе из ПВХ. Один датчик снаружи в конце вентиляционного отверстия, которое обеспечивает воздух в помещении (датчик с пылевым фильтром). Это будет ваша температура наружного воздуха — обычно такая же, как и ваша температура наружного воздуха, хотя расположение компонентов теплообменника на открытом воздухе в солнечном месте может вызвать колебания температуры. Установите датчик номер два сразу за вентилятором приточного воздуха.

Говоря о расположении наружных вентиляционных отверстий, в моем случае я использую этот теплообменник только тогда, когда на улице холодно, поэтому я подумал, почему бы не установить там, где наружное вентиляционное отверстие нагревается солнцем, для небольшого дополнительного солнечного нагрева моего входа воздуха? Аналогичным образом, если вас беспокоит, что солнце влияет на работу теплообменника, расположите вентиляционные отверстия снаружи в тени.

12. Важно изолировать самодельный кожух теплообменника, чтобы избежать ложного теплообмена, когда поступающий воздух забирает тепло из окружающей среды через внешнюю стенку трубы теплообменника.На мой взгляд, достаточно тонкого слоя утеплителя. Я сделал куртку из этой пузырчатой ​​пленки с фольгой от Lowe’s, зашитой изолентой. Мне нравится этот материал, потому что он огнестойкий (я думаю о пожарной безопасности со всеми своими домашними проектами, поскольку они, как правило, так далеко выходят за рамки параметров любых стандартов строительных норм). Для бюджетной изоляции просто оберните пузырчатой ​​пленкой. Обратите внимание, что мы используем нашу обычную пластиковую трубу для внешней оболочки, которая замедляет паразитную теплопередачу. Но вам нужен слой изоляции, особенно при очень высоких или низких температурах наружного воздуха.Поскольку наш теплообменник в основном используется в холодную погоду, я установил его на высоте потолка, чтобы паразитная теплопередача происходила от более теплого стратифицированного воздуха в помещении, вероятно, с почти нулевой чистой денежной потерей в счетах за отопление. Если сомневаетесь, просто добавьте еще один слой изоляционной пленки.

Окончательная установка перед обертыванием оболочки двумя слоями изоляции «пузырчатая фольга».

13. Тест. Включите вентиляторы, когда температура в помещении и на улице значительно различается. Следите за своими показаниями на термометрах.Надеюсь, вы удивитесь, насколько хорошо это работает. Я был.

Наружная вентиляция, на солнечной стороне моей студии-магазина-офиса. Солнечное тепло зимой повышает эффективность и предотвращает появление плесени. Вентиляционное отверстие из помещения внутрь закрыто (вверху), чтобы не допустить насекомых или мелких людей, входное отверстие в помещении фильтруется с помощью печного фильтра в «колоколе», сделанном из водопроводной арматуры. Эта странно выглядящая конфигурация связана с тем, что необходимо разделить впуск и выпуск, чтобы предотвратить короткое замыкание и смешивание входящего и выходящего воздуха.К сожалению, эта конфигурация находится на стороне моего магазина, выходящей на улицу, но должна быть на солнечной стороне для повышения эффективности и смягчения любых проблем с конденсацией. Чтобы сделать его красивым, я, вероятно, построю деревянную балку поверх всего этого, чтобы это не выглядело так, как будто я занимаюсь тем, что мы вежливо называем «домашним садом Колорадо».

ПЕРЕЧЕНЬ ДЕТАЛЕЙ

Термометр, датчик несколько от Amazon, один. $ 56,00

Полужесткий гибкий алюминиевый воздуховод 3 ″ x 8-0, продукт № L301 от Lowe’s (используется для сердечника, который является ключом к реализации этого проекта), 10 долларов США, один.

4 ″ A-2000 PVC (более тонкая стена, чем у спецификации 40), 12 футов, 22 доллара США (от сантехники).

3 ″ A-2000 PVC (более тонкая стена, чем у спецификации 40), 6 футов, 10,00 долларов США (от поставщика сантехники).

4 дюйма, тип 40, Т-образные фитинги из ПВХ, 2, не удалось найти в Lowe’s, по 11 долларов за штуку в магазине сантехники.

6 ″ x 4 ″ Переходная муфта Sch 40 (используется для фильтра на внешнем входе блока) $ 11,00

(Важно, чтобы два нижних фланца, используемые для крепления вентиляторов, подходили НАД вашей трубой, чтобы не создавать препятствий потоку воздуха из-за толщины внутренней муфты.Все фитинги в этом проекте имеют фрикционную посадку, клей не используется, поэтому, если фитинг необходимо стабилизировать, вставьте винт для листового металла через пилотное отверстие. Оставьте большую часть фитингов без фрикционной посадки, чтобы можно было легко разобрать теплообменник для последующей очистки, обслуживания или модификации.)

Фланец из ПВХ (штуцер для унитаза, фланец для туалета) для монтажа НАД 3-дюймовой трубой для крепления вентилятора на 3-дюймовом ПВХ, артикул Lowe’s 253221, $ 4,00, один

Фланец из ПВХ, как указано выше, для монтажа НАД 4-дюймовой трубой, товар Lowe’s 253231, 5 долларов США.00, одна

(Эти резиновые соединители работают очень хорошо, но являются немного дорогими, но необходимы для упрощения сборки проекта.)
Резиновые «без ступицы» Гибкие соединительные фитинги из ПВХ диаметром 4 x 3 дюйма с зажимами для шлангов, товар 23478 Lowe, По 9,30 долларов США, два

Небольшой кусок фильтрующего элемента печи, вырезанный круг для запрессовки в наружный конец блока.

Это модель вентилятора Cooltron, которую я использовал, заявленная мощность 56 куб. Футов в минуту при максимальной скорости.

А это регулятор скорости вентилятора.

Сверло для установки центрирующих винтов, 9/64 позволяет самонарезание крепежных винтов, используемых в качестве центрирующих опор для сердечника.Не используйте винты с острым концом, так как они могут пробить сердцевину.

3/4 дюйма 10/24 Крепежные винты с крестообразным шлицем 20 плоских шайб 3/16 дюйма, чтобы крепежные винты не заходили слишком далеко внутрь, используйте по две на каждый винт. 40

Предупреждение о плесени: Любой воздухо-воздушный теплообменник создает возможность роста плесени в ваших воздуховодах, независимо от того, какая часть производит конденсацию (в нашем случае воздуховод, перемещающий воздух из помещения на улицу, является местом, где может образоваться конденсат). не беспокойтесь об этом, так как воздух в выхлопном пространстве нашего теплообменника выдувается наружу, предотвращение образования плесени всегда является хорошей идеей.Тестирование покажет реальность этого, но, по крайней мере, мы думаем, что простое хранение аэрозольного баллончика увлажнителя для предотвращения образования плесени и время от времени разбрызгивание его в вентиляторы решит проблему, а также позволит солнцу запекаем нашу внешнюю вентиляцию. Говоря о загрязнении, не забудьте в конце концов установить фильтр тканевого типа на входе (в помещение) вашего вентиляционного отверстия, а также провести сетчатый провод над другим наружным вентиляционным отверстием (наружный воздух в помещение). К счастью, наш дизайн начинается с красивого 4-дюймового входа большего размера; Я увеличил это до фитинга диаметром 6 дюймов, который удерживает круглый кусок печного фильтра.

http://www.engineeringtoolbox.com/ventilation-heat-recovery-d_244.html

Комплект вентилятора AC Infinity AI-120SCX с регулировкой скорости для охлаждения шкафа, одинарный, 120 мм

ПРИМЕЧАНИЯ
Насколько я понимаю, эффективный теплообменник приведет к тому, что температура входящего воздуха будет близка к комнатной. По-видимому, это легко сделать с холодным наружным воздухом и теплым влажным воздухом в помещении, если вы достаточно замедлите движение воздуха, чтобы обеспечить неторопливый обмен тепловой энергией между двумя объемами воздуха.

В реальных условиях вы хотите, чтобы ваш теплообменник был достаточно эффективным, но тратить целое состояние и занимать место для чего-то сверхэффективного может оказаться непрактичным. Возможно, лучшее практическое правило — пока ваш воздух, поступающий с улицы, по температуре довольно близок к температуре окружающей среды в помещении, у вас все в порядке. Если разница становится слишком большой, либо разница температур снаружи и внутри очень велика, либо вам нужно замедлить работу вентиляторов, либо построить теплообменник с большей площадью поверхности ядра (или и то, и другое).Кроме того, по мере увеличения разницы между температурами на улице и в помещении ваша производительность может ухудшиться. Моя установка невероятно хорошо работает при перепаде температур около 30 градусов по Фаренгейту, но я уверен, что увижу падение производительности, когда на улице 10 градусов, а в помещении — 68.

В случае этого проекта испытания показали поразительную эффективность: температура в помещении составляет около 67 градусов, а на открытом воздухе — около 38 градусов. Температура поступающего воздуха составляла 66,4 градуса, корпус хорошо изолирован для предотвращения паразитного нагрева корпуса от окружающего воздуха в помещении.Оказалось, что мой первый выбор вентиляторов 45 CFM был слишком ограничен временами для вентиляции, в которой я нуждался, преодолевая сопротивление трения воздушного потока, поэтому в моей окончательной сборке используются вентиляторы с регулируемой скоростью с заявленной скоростью 56 CFM (ссылки на них ниже). Я обычно не запускаю вентиляторы на максимальной скорости, и кажется, что они перемещают достаточно воздуха, поэтому, возможно, в конце концов я мог бы использовать вентиляторы 45 CFM. Как бы то ни было, экспериментировать с разными вентиляторами несложно (мои крепятся к устройству винтами с накатанной головкой, так что я могу поменять их за считанные минуты).

Я также обращал пристальное внимание на производительность холодным зимним утром в Колорадо, иногда около нуля по Фаренгейту. Производительность была в порядке.

ВАЖНАЯ ИНФОРМАЦИЯ: Расположите элементы управления вентиляторами для облегчения доступа. Помните, что вы — мозг этой установки, а не микропроцессор, как у коммерческих теплообменников. Например, предположим, что на всю ночь у вас было отключено отопление, теперь в вашем жилом помещении прохладно, а на улице у входного вентиляционного отверстия стало теплее из-за солнечного утра? Просто выключите выходной вентилятор (тот, который выталкивает воздух из вашего жилого помещения) и включите входной вентилятор на полную мощность, чтобы всасывать это бесплатное отопление в помещении.Кроме того, вместо того, чтобы запускать эту штуку 24/7, подумайте о том, чтобы подключить своих поклонников к таймеру, который полностью отключает ваш обменник в самое холодное (или самое жаркое) время дня. Например, я настроил свой так, чтобы он отключался около 23:00 и просыпался утром за час или около того до того, как обычно сажусь за свой стол.

Кто-то может спросить: «Может ли инженер вычислить все эти вентиляторы с рекуперацией тепла с помощью математики, чтобы я знал, какой длины, каких вентиляторов CFM и всего такого? Возможно, с помощью сложного компьютерного моделирования и полевых измерений это можно было бы сделать.Но в практическом смысле нет. Инженер должен знать точную CFM движения воздуха внутри каналов, а также точную площадь поверхности вашего сердечника. Даже в этом случае у них не было бы точного способа учесть турбулентность воздушного потока. Паразитное охлаждение или нагрев агрегата воздухом в помещении также будет трудно рассчитать. Вероятно, лучший способ усовершенствовать эти единицы — это просто использовать краудсорсинг экспериментов.

Одно из измерений, которое вы, вероятно, захотите, — это CFM, который вы получаете, когда все работает и ваши температуры выглядят хорошо.Приблизительно измерить CFM можно, поместив пластиковый мешок для мусора известного объема над входным отверстием в помещении, посчитав, сколько секунд требуется для заполнения, а затем посчитав.

Я мог бы представить, что человек, у которого достаточно времени, мог бы создать мой теплообменник свежего воздуха, используя весь «дренажный / канализационный» ПВХ, известный как тонкостенный DWV. Это было бы отлично. Crux приобретает детали, такие как фланцы крепления вентилятора. В следующей сборке я попробую DWV — это, вероятно, сэкономит как минимум 50 долларов по сравнению со сборкой, которую я сделал с использованием местных безрецептурных материалов.См. Http://www.pvcfittingsonline.com/fittings/dwv.html

.

Регуляторы скорости вентилятора необходимы для настройки производительности и шума.

Таймер, на мой взгляд, тоже важен, нет причин перемещать слишком много воздуха.

Многосенсорный термометр для дома и улицы

также важен, иначе вы просто будете гадать о производительности.



Комментарии

Теплообменник, создающий свежий воздух

Идеально энергоэффективный дом должен быть плотно закрытым, чтобы летом внутри оставался прохладный воздух, а зимой — снаружи.Проблема в том, что нам нужно обеспечить циркуляцию свежего воздуха, чтобы удалить запахи, ввести кислород и снизить риск образования плесени и плесени.

Есть ли способ перемещать воздух внутрь и наружу, сводя к минимуму поступление тепла внутрь и наружу?

Это может сделать одно простое устройство: теплообменник, также известный как «вентилятор с рекуперацией тепла». Вместо того, чтобы позволять воздуху свободно входить и выходить, теплообменник использует два небольших вентилятора для втягивания входящего и выходящего воздуха через параллельные чередующиеся каналы. Два потока не смешиваются, но тепло проходит между ними через тонкие металлические стенки каналов.

Зимой теплый воздух, выходящий через теплообменник, отдает свое тепло поступающему холодному воздуху, а летом холодный воздух, выходящий через теплообменник, отбирает тепло у входящего горячего воздуха, так что к тому времени поступающий воздух попадает в дом, уже не жарко.

Вентиляторы с рекуперацией тепла дешевы в эксплуатации, поскольку они содержат всего пару вентиляторов. Но их покупка может быть дорогостоящей — от 450 долларов и выше.

Вот как вы можете построить свой собственный за значительно меньшие деньги, от 50 до 100 долларов, в зависимости от того, сколько материалов у вас уже есть.Это моя первая попытка дизайна, и она работает, но я не утверждаю, что оптимизировал ее. Не стесняйтесь делать это лучше.

Я очень благодарен СДЕЛАННОМ стажёру Эрику Чу за трудную работу по изготовлению и тестированию, используя планы, которые я нарисовал.

Дизайн

Важнейшие конструктивные особенности теплообменника:

  • Внутренние панели должны иметь максимальную площадь поверхности относительно объема.
  • Панели должны изготавливаться из тонкого, теплопроводящего металла.
  • Входящий и выходящий воздух должны двигаться в противоположных направлениях.

Поскольку алюминий очень эффективно проводит тепло, я решил сделать панели из алюминиевой фольги, приклеенной к деревянным каркасам, с просверленными отверстиями по краям каркасов для прохождения воздуха. Недорогие компьютерные вентиляторы хороши, так как они тихие и не потребляют много энергии. Поскольку этот агрегат просто обеспечивает умеренную вентиляцию, а не обогревает или активно охлаждает помещение, заполненное воздухом, скорость потока может быть низкой.

Можно предположить, что более медленный воздушный поток дает больше возможностей для теплопередачи между выходящим воздухом и входящим воздухом. Теоретически это должно быть правдой, но на практике играют роль другие факторы, такие как проникновение тепла или утечка из коробки, в которой находится блок. . Когда мы тестировали наш теплообменник на холодном ночном воздухе, мы обнаружили, что более высокие скорости вращения вентилятора на самом деле больше нагревают поступающий воздух. Возможно, это связано с тем, что более быстро движущийся воздух увеличивает температурный градиент на пути теплопередачи и предохраняет коробку, в которой находится устройство, от холода.

Где именно золотая середина? Я предлагаю вам собрать агрегат и экспериментально отрегулировать скорость вентилятора, чтобы выяснить это.

DIY Вентиляция с рекуперацией тепла. Теплообменник для нашей юрты. Как избавиться от сырости и плесени в юрте.

Дешевая, но эффективная самодельная система вентиляции с теплообменником.

КПД около 50%.

(Статья Википедии http://en.wikipedia.org/wiki/Heat_recovery_ventilation)

Позже в этой статье я также коснусь некоторых других причин и способов устранения сырости в юрте.

В данном случае устройство рекуперирует тепло от теплого влажного воздуха, который выводится наружу в систему забора холодного свежего воздуха.

Вот готовый продукт:

Он тонкий и помещается за шкафом, вне поля зрения и вне поля зрения.

Он абсолютно бесшумный, работает с компьютерными вентиляторами с низким энергопотреблением 12 В.

Это стоило мне менее 15 фунтов стерлингов.

Принцип прост. Большая площадь поверхности обмена между выхлопным и всасывающим трактами.

Матрица попеременно направленных путей означает, что в небольшом пространстве создается огромная площадь поверхности.

Эти изображения ясно показывают концепцию;

Идеальным материалом для матрицы был бы хороший проводник. Тонкие алюминиевые листы чаще всего используются в коммерческих помещениях, они не подвержены коррозии из-за влаги и конденсата и очень хорошо проводят тепло.

Я использовал целлюлозный «гофрированный» пластик. Пластик — изолятор, а не проводник, поэтому он далек от идеала, но результаты все равно впечатляют.Это материал, который у меня лежал повсюду, он умолял о переделке. Его обычно используют в рекламных щитах и ​​вывесках «продается». Выглядит это так:

Я разрезал листы на квадраты и поочередно складывал их стопкой:

Плотно упакованная стопка была помещена внутрь корпуса из МДФ, сделанного из обрезков от предыдущего проекта. Матрица заклеена по углам силиконом:

Компьютерные вентиляторы 12v питают устройство.Их вытащили из списанных БП. Они бесшумны в работе и обеспечивают идеальный мягкий поток, чтобы дать достаточно времени для теплообмена через матрицу. Думаю, если они будут дуть слишком сильно, это снизит эффективность. Я подключил их последовательно, чтобы они работали очень медленно. Они питаются от старого трансформатора на 12 В.

Влажный воздух, соприкасающийся с холодной поверхностью, скорее всего, вызовет конденсацию. По этой причине вся установка должна иметь возможность правильно отводить воду.Вот почему матрица находится вверху своим концом, так что все ячейки в материале спускаются вниз. Как видите, я просто создал эффект «ведра с подкладкой» в нижней части устройства с помощью сложенной ПВХ пленки. Я подключил герметичный соединитель шланга сбоку к красному шлангу справа. Это позволит всей собранной воде стекать наружу.

Я закрыл блок, заполнил зазоры, отшлифовал углы и края и покрасил его в черный цвет оставшейся краской. Здесь он проходит испытания на стенде.

Я подключил его к таймеру, чтобы он работал 19 часов в сутки. Он выключен в самое холодное и влажное время ночи перед восходом солнца. В противном случае он работает каждый день и обеспечивает постоянный приток свежего воздуха. Я провел различные тесты и определил, что КПД блока составляет около 50%.

То есть, если в юрте двадцать градусов тепла, а снаружи ноль, то поступающий свежий воздух — десять градусов. Неплохо для проекта, который стоил мне меньше пятнадцати фунтов.

Мои мысли по поводу апгрейда…

Может быть, было бы лучше не выпускать теплый воздух, а просто пропустить его через матрицу, а затем обратно в комнату?

Это означало бы, что 50% тепла, оставшегося в воздухе, не будет потрачено впустую. Тогда в юрте будет существенно повышено давление, чтобы внутрь не проникали другие сквозняки. Вместо этого будет вытесняться воздух. Есть комментарии по этому поводу?

Еще мысли о сырости и плесени в юртах:

Для многих это проклятие юрточной жизни, сырость и плесень.

Это большая тема, и я могу говорить на нее часами.

Мы прошли пятилетний путь эволюции в этом вопросе, и теперь у нас нет никаких проблем.

По сути, вы хотите взяться за это с обоих концов.

В первую очередь и самое главное минимизировать влажность воздуха, приготовление пищи — большая проблема. Сушить одежду возле конфорки — тоже не лучшая идея. Поэтому у нас есть отдельная кухонная кабина.

Наш образ жизни легко увеличивает количество литров в воздух каждый день, вы будете поражены.Затем он конденсируется на холодных поверхностях или при понижении температуры воздуха.

Комнатные растения тоже не помогают, ведь каждый литр воды, которую вы наливаете в горшок, оказывается в воздухе. (Помимо дыхания это наша самая большая проблема, у нас много растений.)

Другой подход — удалить из воздуха неизбежную влажность.

Вентиляция самая простая. Теплообменник, представленный выше, — это революция в этом отношении.

У нас также есть постоянное грибовидное отверстие на крыше в куполе короны, которое я сделал из стеклянной чаши дверцы стиральной машины.

Это позволяет теплому воздуху, собранному наверху, пассивно выходить. У него также есть компьютерный вентилятор с низким энергопотреблением на 12 В, который мы включаем летом, чтобы сохранять прохладу, а иногда и зимой в нечетный хороший день. Двери открываются и вентилируются на несколько часов каждую неделю

минимум.

Утепление юрты — еще один важный фактор: чем теплее стен внутри, тем меньше конденсата будет на полотне.

Осушитель воздуха также является отличным инструментом и почти необходимостью для жизни в британской юрте.У нас есть маломощная тихая «эко» модель. В нем есть гигростат, поэтому он включается только тогда, когда юрта достаточно влажная, он также работает по таймеру, поэтому он не работает ночью, когда становится тише, а легкий гул мешает нашему сну. Он стекает наружу и в основном не требует обслуживания. Важно приобрести адсорбционный осушитель в отличие от более традиционных конденсационных осушителей , потому что последний требует комнатной температуры не менее 18+ градусов, а адсорбционные машины работают до нескольких градусов.

Единственная проблема с осушителем воздуха заключается в том, что он будет использовать минимум мощностью в несколько сотен ватт, что действительно является налогом на солнечные фотоэлементы зимой. Вам понадобится целый массив, легко киловатт или больше, я бы подумал, и это будет для очень легкого использования осушителя.

Дровяная печь — это не только неприятность, но и плюс.

Плесень размножается в теплых влажных помещениях и на натуральных материалах… Звучит как юрта?

Тепло от печи полезно только в том случае, если влажность испаряется в воздух, который затем осушается или удаляется, если юрта запечатана и не вентилируется, тогда тепло ухудшит плесень.

Я надеюсь, что обмен нашим опытом поможет.

Спасибо за прочтение.

Воздухо-воздушный теплообменник Diy

фото src: roselea.co.uk

Вентиляция с рекуперацией тепла ( HRV ), также известная как с механической вентиляцией с рекуперацией тепла ( MVHR ), является вентиляцией с рекуперацией энергии Система, использующая оборудование, известное как вентилятор с рекуперацией тепла, теплообменник, воздухообменник или теплообменник воздух-воздух, в котором используется теплообменник с перекрестным или противотоком (противоточный теплообмен) между входящим и выходящим воздушным потоком.HRV обеспечивает подачу свежего воздуха и улучшенный климат-контроль, а также экономит энергию за счет снижения требований к обогреву (и охлаждению) для многих приложений, включая транспортные средства.

Вентиляторы с рекуперацией энергии (ERV) тесно связаны между собой, однако ERV также передают уровень влажности отработанного воздуха на приточный.

фото src: greenterrafirma.com

Карты, маршруты и обзоры мест

Преимущества

По мере того, как эффективность здания повышается за счет теплоизоляции и герметизации, здания намеренно становятся более герметичными и, следовательно, менее хорошо вентилируемыми.Системы HRV обеспечивают вентиляцию без потери тепла или влажности, что может вызвать нагрузку на системы отопления, вентиляции / вентиляции и кондиционирования (HVAC) здания. HRV подает свежий воздух в здание и улучшает климат-контроль, одновременно способствуя эффективному использованию энергии.

Строительные нормы Великобритании требуют одну замену воздуха каждые два часа (0,5 ACH). При традиционной вытяжной вентиляции это означает, что котел должен будет нагревать весь дом холодным воздухом 12 раз в день.

Воздухо-воздушный теплообменник Diy Video

Technology

HRV и ERV могут быть автономными устройствами, которые работают независимо, или они могут быть встроены или добавлены к существующим системам HVAC. Для небольшого здания, в котором почти каждая комната имеет внешнюю стену, устройство HRV / ERV может быть небольшим и обеспечивать вентиляцию отдельной комнаты. Для более крупного здания потребуется либо много маленьких блоков, либо большой центральный блок. Единственные требования к зданию — это подача воздуха либо напрямую от внешней стены, либо по воздуховоду к ней, а также подача энергии для циркуляции воздуха, например энергии ветра или электричества для вентиляторов и электронной системы управления.При использовании с «центральными» системами отопления, вентиляции и кондиционирования воздуха система будет с принудительной подачей воздуха.

источник фото: www.youtube.com

Воздухо-воздушный теплообменник

Существует ряд типов воздухо-воздушных теплообменников, которые можно использовать в устройствах HRV:

  • теплообменник с перекрестным потоком теплообменник с КПД до 60% (пассивный)
  • Рекуператор, или поперечно-пластинчатый теплообменник, противоточный теплообменник, как показано на схеме справа
  • Тепловое колесо или роторный теплообменник (требуется двигатель для вращения колеса)
  • Тепловая трубка
  • тонкая многопроволочная проволока (теплообменник из тонкой проволоки)
  • Кожухотрубный теплообменник
  • Пластинчатый теплообменник
  • Пластинчато-ребристый теплообменник
  • Заземленный теплообменник
  • Динамический скребковый поверхностный теплообменник
  • Рекуперация отработанного тепла Установка
  • Микро-теплообменник
  • Теплообменник с подвижным слоем

Входящий воздух

Воздух, поступающий в h температура теплообменника должна быть выше 0 ° C.В противном случае влажность в выходящем воздухе может конденсироваться, замерзать и блокировать теплообменник.

Достаточно высокая температура входящего воздуха также может быть достигнута за счет

  • рециркуляции части отработанного воздуха (вызывая ухудшение качества воздуха) при необходимости,
  • за счет использования очень маленького (1 кВт) теплового насоса для подогрева входящего воздуха выше точки замерзания, прежде чем он попадет в устройство HRV. («Холодная» сторона этого теплового насоса расположена в выпускном отверстии для теплого воздуха.)
  • с использованием нагревательной «батареи», питаемой теплом от источника тепла e.грамм. контур горячей воды от дровяного котла и т.п. ), обычно от 30 м до 40 м в длину и 20 см в диаметре, обычно закапывают примерно на 1,5 м ниже уровня земли. В Германии и Австрии это обычная конфигурация теплообменников «земля-воздух».

    В помещениях с высокой влажностью, где внутренняя конденсация может привести к росту грибка / плесени в трубке, что приведет к загрязнению воздуха, существует несколько мер для предотвращения этого.

    • Обеспечение отвода воды из трубки
    • Регулярная очистка
    • Пробирки с нанесенным бактерицидным покрытием, таким как ионы серебра (нетоксично для человека)
    • Воздушные фильтры F7 / EU7 (> 0,4 ​​микрометра) для улавливания плесени ( размером от 2 до 20 микрометров)
    • УФ-очистка воздуха
    • Используйте теплообменник земля-вода, см. ниже

    Трубки могут быть гофрированными / с прорезями для улучшения теплопередачи и отвода конденсата или гладкими / твердое вещество для предотвращения перехода газа / жидкости.

    Качество воздуха

    Это сильно зависит от объекта.

    Радон

    Одна критическая проблема использования теплообменника земля-воздух заключается в его расположении в почвах с подстилающими пластами горных пород, которые выделяют радон. В таких ситуациях труба должна быть герметичной от окружающих почв, или необходимо использовать теплообменник воздух-вода.

    Бактерии и грибки

    Официальные исследования показывают, что теплообменники «земля-воздух» (EAHX) уменьшают загрязнение воздуха вентиляцией зданий.Рабиндра (2004) утверждает: «Установлено, что туннель Земля-Воздух не поддерживает рост бактерий и грибков; скорее, он уменьшает количество бактерий и грибков, делая воздух более безопасным для вдыхания людьми. Следовательно, это ясно. что использование теплообменников земля-воздух не только помогает экономить энергию, но также помогает уменьшить загрязнение воздуха за счет уменьшения количества бактерий и грибков ».

    Аналогичным образом Флюкигер (1999) в исследовании двенадцати теплообменников Земля-воздух, различающихся по конструкции, материалу труб, размеру и возрасту, заявил: «Это исследование было выполнено из-за опасений по поводу потенциального роста микробов в подземных трубах. воздушные системы, связанные с землей.Однако результаты демонстрируют, что никакого вредного роста не происходит и что концентрации в воздухе жизнеспособных спор и бактерий, за некоторыми исключениями, даже снижаются после прохождения через систему трубопроводов », и далее заявлено:« На основе этих исследований работа наземного транспорта. сопряженные теплообменники земля-воздух приемлемы при условии проведения регулярных проверок и наличия соответствующих средств очистки ».

    Источник фото: www.instructables.com

    Теплообменник земля-вода

    Альтернатива к теплообменнику земля-воздух — теплообменник земля-вода.Обычно это похоже на трубку геотермального теплового насоса, горизонтально встроенную в почву (или может быть вертикальная труба / зонд) на аналогичную глубину EAHX. Он использует примерно вдвое большую длину трубы Ø 35 мм, то есть около 80 метров по сравнению с EAHX. Змеевик теплообменника расположен перед входом воздуха в HRV. Обычно в качестве теплоносителя используется рассол (сильно подсоленная вода), который немного более эффективен и экологически безопасен, чем полипропиленовые теплоносители.

    В умеренном климате в энергоэффективном здании, таком как пассивный дом, этого более чем достаточно для комфортного охлаждения летом без использования системы кондиционирования воздуха. В более жарком климате очень маленький микротепловой насос воздух-воздух в обратном направлении (кондиционер) с испарителем (отдающим тепло) на входе воздуха после теплообменника HRV и конденсатором (забирающим тепло) из воздуха. выхода после теплообменника будет достаточно.

    Источник фото: cubtab.com

    Сезонный байпас

    В определенное время года более эффективно использовать байпас теплообменника вентиляции с рекуперацией тепла и теплообменника HRV или теплообменника земля-воздух (EAHX).

    Например, зимой земля на глубине теплообменника земля-воздух обычно намного теплее, чем температура воздуха. Воздух нагревается землей еще до того, как достигнет воздушного теплообменника.

    Летом все наоборот. Воздух в земле охлаждается в воздухообменнике.Но после прохождения EAHX воздух нагревается вентилятором с рекуперацией тепла за счет тепла выходящего воздуха. В этом случае HRV может иметь внутренний байпас, чтобы поступающий воздух обходил теплообменник, максимизируя охлаждающий потенциал земли.

    Осенью и весной EAHX может не иметь тепловой выгоды — он может слишком сильно нагреть / охладить воздух, и будет лучше использовать внешний воздух напрямую. В этом случае полезно иметь байпас, чтобы EAHX отключался и воздух забирался непосредственно снаружи.Датчик перепада температуры с клапаном с электроприводом может управлять функцией байпаса.

    Источник статьи: Википедия

    Как самостоятельно установить HRV или ERV

    Прежде чем начать. . . b e Обязательно ознакомьтесь с разделом вопросов и ответов о вентиляторах с рекуперацией тепла в конце этой статьи. Все вопросы задают реальные люди, которые ищут настоящие ответы. — Стив Максвелл

    Некоторые из наиболее частых вопросов, которые мне задают, исходят от людей, которые хотят улучшить качество воздуха в своих домах с помощью вентиляторов с рекуперацией тепла (HRV). Это устройства, которые доставляют свежий воздух в ваш дом, выводят застоявшийся воздух на улицу, сохраняя при этом большую часть энергии, которую вы вложили в отопление и охлаждение. Вентиляторы с рекуперацией тепла иногда называют теплообменниками, воздухообменниками с рекуперацией тепла или просто теплообменниками. Независимо от названия, это оборудование может сделать больше для улучшения качества воздуха в помещении, чем что-либо другое. Так было с моим другом Брайаном. ВСР ниже — это то, что мы установили у него дома.

    Установка собственной системы HRV, подобной этой, — это умеренно сложная задача, сделанная своими руками, которая может сэкономить около 1000 долларов.

    Когда Брайан и его семья переехали в новый дом заводской постройки весной 2000 года, он получил суровый урок о качестве воздуха в помещении. «Вентилятор с рекуперацией тепла (HRV) был частью домашнего пакета, который мы купили, — вспоминает Брайан, — но установка не была включена в сделку, поэтому он просто стоял в коробке. Мы не успели сразу подключить ВСР, потому что нам не понравились оценки в 1000 долларов, которые мы получили, чтобы вставить его.По крайней мере, до тех пор, пока не наступят холода и из наших окон не начнет стекать конденсат. В черной плесени, растущей на новых оконных рамах, есть что-то, что создает совершенно новое ощущение безотлагательности ».

    Эта срочность привела к тому, что мне позвонили за помощью по установке. HRV, который вы видите здесь, на всех этих фотографиях, мы поместили в подвал Брайана. Один день работы, и это сэкономило ему тысячу долларов.

    Я не профессиональный подрядчик по ОВК, но знаю две вещи о вентиляторах с рекуперацией тепла .Во-первых, их следует устанавливать в гораздо большем количестве современных домов, чем сейчас. Плохое качество воздуха в помещении — серьезная скрытая проблема, влияющая на здоровье многих людей, особенно детей. Во-вторых, установка HRV полностью находится в компетенции любого среднего квалифицированного специалиста с помощником. Если вы можете разрезать листовой металл, подвешивать предметы к потолку подвала и пробивать отверстия в наружных стенах, вы можете сэкономить немало денег, устанавливая и устанавливая HRV самостоятельно. Два человека могут добавить один к обычной системе воздушного отопления за один полный рабочий день, если они спешат.Уделите на работу два дня, и это будет похоже на пикник. Неплохо с учетом того, что задача экономит серьезные деньги. Я в свое время установил три HRV, и все они отлично работают. Вы новичок в HRV? Посмотрите фоновое видео ниже, чтобы узнать, как они работают и какие хорошие вещи они могут принести в ваш дом.

    Нет смысла утомлять вас подробными пошаговыми инструкциями по установке, потому что они бесполезны. Детали каждой работы HRV различны. Кроме того, каждый блок в любом случае идет со своим набором инструкций.Вместо этого эта статья посвящена инструментам, стратегиям и проверенным на практике приемам, которых вы не найдете ни в одном руководстве производителя. Думайте о них как о кучке советов по установке HRV. Если вы можете уверенно резать воздуховоды из листового металла, соединять трубы и приводные винты, установка HRV — это то, с чем вы справитесь.

    Общие сведения о системе вентиляции с рекуперацией тепла

    HRV представляет собой оборудованный вентилятором ящик размером с небольшой ящик для инструментов механика. Это внутренности одного из них.Все HRV направляют подачу свежего наружного воздуха в ваш дом, выбрасывая застоявшийся воздух из помещения наружу. Эта двухпоточная система является частью уравнения вентиляции. HRV также извлекает большую часть тепла из застоявшегося воздуха перед тем, как вывести его на улицу. Это часть сделки по рекуперации тепла, и она происходит внутри черно-белого квадрата, который вы видите на открытой HRV ниже. Вы должны понимать эти функции, чтобы выбрать наиболее подходящее место для вашего устройства. Хорошее планирование — это первый шаг к успешной установке.

    Открытый HRV показывает теплообменный сердечник и впускные и выпускные отверстия.

    Местоположение любой HRV должно удовлетворять этим условиям:

    • как можно ближе к внешней стене, подходящей для впускных и выпускных отверстий
    • доступ к сливу для приема конденсированной воды из агрегата
    • Ближайший источник электроэнергии для питания внутренних вентиляторов и элементов управления
    • близость к существующим каналам отопления или охлаждения, которые можно использовать для распределения свежего воздуха по всему дому

    Рекомендации по установке вентилятора с рекуперацией тепла

    Ваша первая задача — найти место для вашего HRV, которое минимизирует длину воздуховодов, необходимых для подключения его к наружной части и к любой существующей системе воздуховодов внутри вашего дома. Приточные и вытяжные воздуховоды, которые соединяются с жалюзи наружных стен, должны быть изолированы на заводе, в то время как оба воздуховода, ведущие исключительно в помещения и из них, должны быть гладкими и жесткими. Типичный размер воздуховода для обоих типов составляет 6 дюймов в диаметре. Вы можете попробовать обойтись 5-дюймовым экраном, но этот размер может не обеспечивать достаточного воздушного потока. Зачем рисковать?

    По мере того, как вы приближаетесь к окончательному местоположению вашего HRV, больше склоняйтесь к сокращению изолированного воздуховода, а не к гладкой стали, если вам нужно выбрать .Шероховатая внутренняя поверхность изолированного воздуховода препятствует потоку воздуха больше, чем гладкий воздуховод. Кроме того, полиэтиленовая оболочка изоляционного воздуховода хрупкая. Его нельзя рвать или повредить. По этим двум причинам вам нужно как можно меньше изолированного воздуховода в вашей установке.

    Доступ к дренажу — еще одна проблема, которая влияет на расположение HRV. Количество воды, производимой HRV, относительно невелико, поэтому вы можете подключить сливную линию к отверстию отстойника в подвальном этаже, к обычному водостоку или даже к сливу в полу.Вы можете врезаться в обычную дренажную трубу из АБС-пластика, просверлив отверстие для гибкой виниловой дренажной линии от вашего устройства, а затем использовать силиконовый герметик, чтобы закрепить линию внутри трубы.

    Продумайте вопрос местоположения ВСР и дайте себе день или два, чтобы обдумать несколько вариантов, прежде чем выбрать последнее место. Наименее важной особенностью местоположения является доступ к электричеству. Лучше установить поблизости новый выпускной патрубок, чем иметь длинные воздуховоды или длинную сливную линию.

    Вентилятор с рекуперацией тепла: резка и соединение металлических воздуховодов

    Обработка листового металла обычно составляет большую часть большинства установок HRV. Хорошая новость заключается в том, что это не ракетостроение и требует всего нескольких основных инструментов: лобзика, острых ножниц, аккумуляторной дрели с магнитным наконечником гаечного ключа, острогубцев, измерительной ленты и перманентного маркера. Если вы никогда раньше не работали с круглыми металлическими воздуховодами, вы можете не осознавать, что они поступают из магазина в виде изогнутых листов с несобранным соединением с защелками, проходящим по всей длине каждого элемента. Как бы весело ни было соединить воздуховод, не делайте этого, пока не обмерете и не отрежете необходимые детали.Воздуховод нужно разрезать ровно. Его не так легко разрезать после того, как он собрал круглую форму, и нелегко оторвать соединенный вами воздуховод.

    Мой друг Брайан разрезает вентиляционный канал лобзиком. Созданное отверстие позволит HRV распределять свежий воздух через систему отопительных каналов.

    Кроме того, посмотрите на каждый кусок воздуховода, только что изготовленный на заводе, и вы увидите, что один конец гофрирован, а другой прямой. Это позволяет соединять отрезки трубопровода встык — одна часть вставляется внутрь другой.Но чтобы удалить гофрированный конец с отрезка трубы, достаточно одного короткого отрезка. Тогда что вы будете делать в следующий раз, когда вам понадобится еще один обжатый кусок трубы для соединения?

    Создание гофрированного конца на участке воздуховода, чтобы он мог сцепиться с другим воздуховодом. Для этого вида опрессовки есть специальные инструменты, но подойдут и тонкие плоскогубцы.

    Хотя вы можете купить специальный инструмент для восстановления обжима на концах металлических воздуховодов, он вам не понадобится. Вместо этого обожмите его самостоятельно, по одной складке за раз, с помощью плоскогубцев.Это займет всего пару минут и отлично справится.

    Когда дело доходит до соединения труб, выбирайте самосверлящие винты с шестигранной головкой, затягиваемые аккумуляторной дрелью. Наконечник самосверлящего шурупа выглядит как сверло, и это то, что вам нужно. Подобных винтов без возможности самосверливания предостаточно, но они вам не нужны для этой работы. Зачем использовать крепеж, для которого требуется предварительно просверленное пилотное отверстие, если правильные винты делают работу сами?

    Вентилятор с рекуперацией тепла: пробивка отверстий в наружных стенах

    Создание двух отверстий для воздуховодов диаметром 6 дюймов через внешнюю стену — одного для забора свежего воздуха и одного для выхода несвежего воздуха — обычно является самой сложной частью любой работы по установке HRV, особенно если вам нужно пройти через кладку. стена. А для этой работы вам понадобится перфоратор. Это что-то вроде перфоратора при силовых тренировках. Просверлите отверстия диаметром 1/2 дюйма, чтобы определить внешние края каждого отверстия воздуховода, затем переключитесь на долото и отбойный молоток, чтобы удалить отходы между просверленными отверстиями. Если вы прокладываете себе путь через деревянную раму, как мы здесь, сделайте то же самое, за исключением лопаты в обычной дрели.

    С учетом всего сказанного, даже пробиться сквозь дерево и сайдинг может быть непросто. Это особенно верно, потому что для большинства подвальных установок HRV требуется пробивка по крайней мере одного слоя строительной древесины по краю каркаса пола, где изолированные воздуховоды обычно проходят между балками на пути к стенным решеткам. Оценивая работу, запомните эти четыре шага: обвести, обрезать, сверлить и распилить.

    Многократного прохода канцелярским ножом достаточно, чтобы прорезать круглое отверстие в виниловом сайдинге. После этого деревянный каркас дома разрезается.

    Начните с внутренней части подвала, просверлив единственное отверстие снаружи, прямо в середине отверстия, необходимого для воздуховода. Выйдите на улицу, затем обведите круг вокруг этой дыры. Сделайте один круг размером с воздуховод, а другой на 1/4 дюйма больше диаметра металлического фланца воздуховода, выходящего на заднюю часть каждой наружной жалюзи, входящей в комплект HRV. Если задействован горизонтальный сайдинг, немного измените положение жалюзи вверх и вниз, чтобы его верхний край совпадал с естественным стыком между элементами сайдинга. Острый универсальный нож отлично справится с резкой винилового сайдинга в качестве предварительного шага даже в холодную погоду.Этот инструмент также работает с алюминиевым сайдингом, хотя для прохождения требуется больше проходов.

    Просверливание нескольких отверстий по периметру круглого отверстия в сайдинге значительно упрощает удаление точного деревянного диска для внешних вентиляционных отверстий.

    Затем просверлите серию отверстий диаметром 1/2 дюйма в недавно обнаженной древесине, примерно 12 по всему периметру. Они определяют стороны отверстий воздуховода, что упрощает их распиливание для придания им формы с более или менее квадратными сторонами. Лучшим инструментом для проделывания дыры в деревянном каркасе дома является сабельная пила.Просто убедитесь, что у вас есть орбитальное лезвие, если есть возможность. Это означает, что лезвие движется по D-образной схеме вместо обычного прямолинейного движения вверх и вниз. Орбитальное действие лезвия приводит к более агрессивной резке, и это то, что вам нужно в такой сложной ситуации. Даже орбитальный лобзик отлично справится с грубым полотном.

    До тех пор, пока вы не прожили какое-то время в тесном доме без HRV, а затем не добавили его, трудно представить себе разницу, которую может иметь постоянный приток свежего воздуха. «Когда мы впервые включили установку, — объясняет Брайан, — каждый из нас сидел у теплового регистратора и нюхал чистый воздух. Какая при этом разница! Если бы я знал, насколько легко установить HRV, я бы подключил блок сразу после переезда ».

    Наконечник №1 для вентилятора с рекуперацией тепла: защита изолированного гибкого воздуховода

    Обратите внимание на открытый воздуховод из листового металла, расположенный вокруг гибкого изолированного воздуховода, чтобы поддерживать его. Металлические ремни, поддерживающие воздуховод, могут повредить важную пластиковую втулку на воздуховоде.

    Полиэтиленовый рукав, образующий внешнюю оболочку изолированного воздуховода, необходим для предотвращения образования конденсата на внешней стороне трубы в холодную погоду. Но, к сожалению, его тоже легко повредить. Вот почему вам следует по возможности установить жесткий экран над воздуховодом. И для этой работы нет ничего лучше, чем кусок гладкого воздуховода из листового металла. Вот что вы видите выше. Согните кусок воздуховода, который еще не был соединен вместе, затем поместите его вокруг изолированного воздуховода, прежде чем закрепить воздуховод с помощью шурупов, вбитых в балки пола, или планок с гвоздями 2 × 4.

    Совет № 2 для вентиляторов с рекуперацией тепла: решающее значение имеет пароизоляция

    Точно так же, как полиэтиленовый пароизоляционный слой на внутренней стороне стен вашего дома должен быть герметичным и непрерывным, чтобы пустоты в стенах оставались сухими, так же должен быть безупречным пластик снаружи гибких воздуховодов HRV. Любое отверстие, даже небольшое, позволит теплому влажному воздуху проникать к холодной поверхности трубы внутри. И если это произойдет, вода будет конденсироваться из воздуха и пропитать изоляцию из стекловолокна.Большой беспорядок. Наиболее вероятное место прорыва пароизоляции на изолированном воздуховоде — торцы. Вот почему имеет смысл оборачивать изолентой внешние стыки изолированных воздуховодов. Вот что вы видите ниже. Заклеивание лентой физически закрепляет трубу на блоке HRV лучше, чем только трубные хомуты, но это не самое важное преимущество. Лента также предотвращает просачивание воздуха в помещении вокруг трубчатой ​​полиэтиленовой пароизоляции.

    Обратите внимание на клейкую ленту, герметизирующую пластик воздуховода, ведущего к HRV.Если воздух в помещении может оставаться за пластиком, под пластиком и внутри изоляции будет образовываться вредный внутренний конденсат.

    Совет № 3 для вентиляторов с рекуперацией тепла: не теряйте равновесие

    Плечо рычага управляет внутренним демпфером. Такой рычаг есть и на впускном, и на выпускном каналах. Общий приток воздуха должен равняться оттоку для наилучшей работы HRV.

    Уравновешивание потока — последняя часть установки HRV. Процесс происходит после того, как все установлено и запущено, и включает в себя согласование скорости потока воздуха в птичник с потоком воздуха из птичника.Дроссельные заслонки внутри воздуховодов позволяют это контролировать. Рычаг управления дроссельной заслонкой — это то, что вы видите выше в середине трубы. Чистое движение воздуха внутри приведет к снижению энергоэффективности. Чистое движение воздуха на улице вызовет отрицательное давление воздуха внутри, увеличивая вероятность того, что вредный угарный газ попадет в ваш дом из печи, водонагревателя или камина. Точная балансировка воздушного потока может быть достигнута с помощью оборудования, которое вы арендуете для измерения потока воздуха в дом и из него, но есть более простой способ.После запуска HRV в течение нескольких часов приоткройте дверь или окно. Если вы не чувствуете чистого движения воздуха внутрь или наружу, значит, вы достаточно сбалансированы. Если вы чувствуете поступление воздуха, у вас отрицательное давление, и вам необходимо увеличить приток свежего воздуха и уменьшить отток несвежего воздуха. Если во время теста вы чувствуете, как воздух выходит из птичника, внесите противоположные изменения.

    И последнее. . . Когда вы установите и введете в действие вашу систему HRV, не забудьте ее обслуживать. Всем HRV нужны две вещи.Сначала вам нужно очистить внутренние фильтры. Они улавливают пыль, и фильтр, обрабатывающий воздух в салоне, станет особенно шероховатым. Во-вторых, не забывайте промывать сердечник теплообменника всякий раз, когда чистите фильтры. Никакой фильтр не улавливает всю пыль, поэтому некоторое количество пыли будет накапливаться на ребрах теплообменника. Все сердечники теплообменника можно снять с основного корпуса HRV для промывки. Руководство по эксплуатации покажет вам, как это сделать.

    Вентилятор с рекуперацией тепла: вопросы и ответы со Стивом Максвеллом

    Q: Обязательно ли хранить 20 лет.старый вентилятор с рекуперацией тепла теперь, когда мы только что установили новую высокоэффективную печь? Я слышал разные мнения и хотел бы узнать ваше. Мы живем в пристроенном бунгало. Спасибо. NS, Оттава, Канада.

    A: Я определенно сохраню ВСР. Если ваша старая печь раньше получала воздух для горения изнутри дома (а, вероятно, так оно и было), вам понадобится HRV больше, чем когда-либо. Это связано с тем, что печь, втягивающая воздух для горения изнутри дома, автоматически заставляет свежий воздух поступать в здание из других мест.Эта де-факто вентиляция теряется с новой печью, подобной вашей. Все дома, кроме самых негерметичных, получают выгоду от HRV.
    *********************

    Q: Будет ли HRV работать в доме без отопительных каналов? Мое жилище было построено с электрическими обогревателями плинтуса, и нет возможности распределять воздух, поступающий от HRV.

    A: Короткий ответ — да. Вентилятор с рекуперацией тепла может работать в доме без воздуховодов. Хитрость заключается в том, чтобы расположить несвежие воздухозаборные и выходные каналы таким образом, чтобы воздух циркулировал по всему дому.Если вы можете установить воздухозаборник несвежего воздуха на одном уровне, а выход свежего воздуха — на другом, тогда бесканальная установка HRV будет работать идеально. Я знаю, потому что такая ситуация у меня дома.

    Проветрите ваш дом с минимальными потерями энергии

    Герметизация утечек воздуха и добавление изоляции — два важных способа сбережения энергии в вашем доме. Но некоторые дома могут быть настолько плотно закрыты, что не пропускают достаточно свежего воздуха для здоровой окружающей среды. Чтобы обеспечить поступление достаточного количества свежего воздуха в ваш дом (без использования дополнительной энергии для нагрева или охлаждения свежего воздуха), вам может потребоваться система вентиляции.Вентиляторы с рекуперацией энергии, также известные как воздушные теплообменники, представляют собой системы механической вентиляции, которые удаляют затхлый, загрязненный воздух из домов и заменяют его свежим наружным воздухом.

    Для экономии энергии вентиляторы с рекуперацией энергии пропускают исходящий теплый воздух изнутри дома через внутренний компонент, называемый теплообменником. В теплообменнике тепло от выходящего воздуха передается холодному входящему воздуху. Такой обмен (рекуперация тепла) предотвращает попадание холодного зимнего воздуха на жителей дома.Это также значительно экономит электроэнергию, поскольку домашнему обогревателю не нужно нагревать входящий холодный воздух. Летом выходящий из помещения воздух охлаждает входящий теплый воздух, помогая поддерживать комфорт.

    Вентиляторы с рекуперацией энергии могут управляться таймерами или регулироваться гигростатами, датчиками, определяющими уровень влажности в доме. Вентиляторы с рекуперацией энергии часто удаляют избыточную влажность, но также могут быть настроены на добавление влажности. Они стоят от 500 до 1700 долларов (см. «Сколько это будет стоить?» Ниже).

    Выбирая вентиляторы с рекуперацией энергии для покупки, пусть вас не смущает терминология.Вентилятор с рекуперацией энергии — это не то же самое, что вентилятор с рекуперацией тепла. В вентиляторе с рекуперацией энергии теплообменник передает определенное количество водяного пара вместе с тепловой энергией в поступающий воздух. Вентилятор с рекуперацией тепла передает только тепло. Поскольку вентилятор с рекуперацией энергии передает часть влаги, содержащейся в отработанном воздухе, обычно менее влажному входящему зимнему воздуху, влажность в домах с вентиляторами с рекуперацией энергии, как правило, остается более постоянной. Эта функция также поддерживает тепло теплообменника, сводя к минимуму проблемы с замерзанием.

    Хотя вы можете приобрести небольшой вентилятор с рекуперацией энергии, устанавливаемый на стене или окне, большинство из них представляют собой большие устройства, которые подвешиваются к потолку — обычно на чердаках, в подсобных помещениях, в подвалах или в подвальных помещениях.

    Монтаж — это работа профессионала. Для вентиляторов с рекуперацией энергии требуется два выхода на улицу: одно для выпуска застоявшегося воздуха в помещении, а другое для подачи свежего наружного воздуха. Согласно Справочнику по устойчивому строительству , «вход и выход на внешней стороне здания должны быть удалены друг от друга, чтобы избежать перекрестного загрязнения.В идеале они должны располагаться по разные стороны дома.

    Если в вашем доме есть система центрального отопления и кондиционирования воздуха, вентилятор с рекуперацией энергии может быть интегрирован в существующие воздуховоды, чтобы удалять застоявшийся воздух в помещении и обеспечивать циркуляцию свежего воздуха в каждой комнате. Если в вашем доме нет системы центрального или приточного отопления, установка может оказаться значительно более сложной. Установщику может потребоваться построить желоба (каналы для транспортировки воздуха) или установить воздуховоды для подачи несвежего воздуха в вентилятор с рекуперацией энергии для удаления и распределения свежего воздуха по всему дому.

    Более дешевая альтернатива — установить вентилятор с рекуперацией энергии в одну центральную точку дома. Для оптимальной производительности застоявшийся воздух обычно удаляется из самых влажных мест в наших домах, таких как кухни и ванные комнаты.

    Преимущества вентиляции

    Для герметичных домов необходима вентиляция. Если ваш дом новый и герметичный, или если вы потратили время и деньги на устранение утечек воздуха в ограждающей конструкции здания, вам может пригодиться вентилятор с рекуперацией энергии.

    Как узнать, подходит ли вентилятор с рекуперацией энергии для вашего дома? Один из способов — провести испытание дверцы вентилятора в рамках энергоаудита. Если воздухообмен, рассчитанный на основе этого анализа, составляет 0,5 воздухообмена в час (ACH) или меньше, вероятно, хорошей идеей будет вентилятор с рекуперацией энергии. Еще один способ определить, стоит ли установка вентилятора с рекуперацией энергии, — это оценить, как долго запахи сохраняются в вашем доме. Чем дольше сохраняется запах, тем герметичнее становится дом.Чем герметичнее, тем важнее приток свежего воздуха.

    Установка вентилятора с рекуперацией энергии также может быть рекомендована в доме, в котором отопительное и / или кухонное оборудование недостаточно вентилируется — например, если нет вытяжки над газовой плитой или если печь не выходит наружу. Вентилятор с рекуперацией энергии также может иметь смысл, если ваш гараж примыкает к дому и не имеет надлежащей вентиляции — обычная ситуация в некоторых старых домах, которая может привести к попаданию выхлопных газов автомобилей в ваш дом.(Чтобы решить эту проблему, вы также можете установить простой вытяжной вентилятор, который управляется автоматически или вручную в гараже.)

    Установка вентиляторов с рекуперацией энергии может быть рекомендована, если бытовые химикаты и краски хранятся в помещении (или в пристроенном гараже или подвале) и, конечно, если уровни формальдегида высоки. Формальдегид присутствует во многих обычных бытовых материалах, включая мебель, кухонные шкафы, некоторые типы полов и некоторые средства для обработки окон. Вентиляторы с рекуперацией энергии также являются хорошей идеей при высоком уровне радона.Учтите, однако, что если уровни радона составляют 15 пКи / литр (пикокюри на литр) или выше, вентилятор с рекуперацией энергии, как правило, не будет достаточным для достаточного снижения содержания радона.

    На что обращать внимание

    Вентиляторы с рекуперацией энергии работают лучше всего, если в каждой спальне и во всех общих жилых помещениях, таких как семейные комнаты и кухни, есть приточный и возвратный каналы. Для оптимальной производительности участки воздуховода должны быть как можно более короткими и прямыми. Размер воздуховода важен для обеспечения беспрепятственного прохождения воздуха через систему.

    Если вы живете в холодном климате, выберите вентилятор с рекуперацией энергии, оснащенный устройством для предотвращения замерзания и образования наледи. Изморозь образуется при прохождении холодного приточного (входящего) воздуха через теплообменник. Скопление инея снижает эффективность системы и может повредить устройство.

    Вентиляторы с рекуперацией энергии необходимо периодически очищать, чтобы обеспечить надлежащую производительность и предотвратить накопление плесени и бактерий в теплообменнике. Хорошо иметь профессиональное обслуживание устройства ежегодно.

    Домовладельцы могут выполнять другие виды обслуживания, такие как чистка или замена фильтров каждые пару месяцев, а также чистка наружных сеток и водостоков. См. Инструкции в руководстве по эксплуатации аппарата ИВЛ.


    Качество воздуха в помещении и ваше здоровье

    Чистый воздух важен для хорошего здоровья — не только наружный воздух, но и воздух, которым мы дышим в своих домах. Как обеспечить чистый воздух в помещении? Первым и наиболее важным подходом является профилактика — запрет или сокращение курения и использования вредных химикатов, таких как чистящие средства, духи, лаки для волос и лак для ногтей, а также строительных материалов, выделяющих потенциально вредные пары.Мы также можем уменьшить воздействие этих опасностей, проветривая помещения, где используются химические продукты, например, включив вентилятор в ванной или открыв окно при нанесении лака для волос.

    Многие токсичные продукты можно заменить полезными. Вы можете выбрать занавески для душа из натурального волокна вместо винила. Вместо обычных ковровых покрытий или виниловых полов установите деревянные полы, шерстяные ковровые покрытия, переработанную керамическую плитку, пробковые полы, натуральный линолеум или зеленый ламинат. Вы также можете использовать натуральные чистящие средства и краски с низким или нулевым содержанием летучих органических соединений, морилки и отделочные материалы.Усилия по смягчению воздействия радона — еще один важный компонент предотвращения загрязнения воздуха в помещениях.

    Окись углерода выделяется дровяными печами и различными устройствами для сжигания, такими как газовые печи, камины, духовки, печи и водонагреватели. Горящие свечи также вызывают загрязнение воздуха в помещении. Некоторые загрязнители поступают извне — химические вещества, выбрасываемые автомобилями, газонокосилками, фабриками и электростанциями. Природные аллергены, такие как пыльца, также могут проникать в наши дома извне.

    Загрязнение воздуха в помещениях является причиной многих заболеваний, включая аллергию, астму и симптомы гриппа, которые возникают у некоторых людей, если они подвергаются воздействию плесени. Некоторые загрязнители являются раздражителями; другие способствуют более серьезным заболеваниям, таким как эмфизема легких и рак легких. Снижение загрязнения воздуха в помещениях помогает создать здоровую среду для детей и пожилых людей, которые обычно более чувствительны к загрязнителям.

    Агентство по охране окружающей среды предоставляет отличную информацию о качестве воздуха в помещениях.


    Сколько это будет стоить?

    Вентиляторы с рекуперацией энергии — это хорошо разработанная технология. Их цены варьируются от 500 до 1700 долларов, не считая установки. Установка систем вентиляции с рекуперацией энергии обычно обходится дороже, чем установка других систем вентиляции — тех, которые просто подают свежий воздух в дом через фильтры и откачивают застоявшийся воздух без рекуперации тепла.

    Что вы сэкономите?

    Вентиляторы с рекуперацией энергии предварительно охлаждают или подогревают (в зависимости от сезона) поступающий воздух.Это снижает потребность в системе отопления и охлаждения дома и может сэкономить энергию, в зависимости от вашего климата и степени герметичности вашего дома.

    Большинство систем вентиляции с рекуперацией энергии, представленных сегодня на рынке, утилизируют от 70 до 80 процентов энергии выходящего воздуха, передавая ее входящему воздуху. По данным Министерства энергетики США, вентиляторы с рекуперацией энергии «наиболее рентабельны в климате с суровой зимой или летом, а также при высоких расходах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой вентиляторами системы, может превышать экономию энергии за счет отсутствия кондиционирования приточного воздуха.Другой фактор, который следует учитывать, — это польза для здоровья от освежения воздуха в помещении.


    Используйте лучшие фильтры для более чистого воздуха

    Повысьте качество воздуха в вашем доме, используя высокоэффективные воздушные фильтры (HEPA) для печи и системы кондиционирования воздуха. Фильтры HEPA уменьшают циркуляцию аллергенов и пыли, задерживая 99,97 процентов частиц по сравнению с 10-40 процентами, улавливаемыми обычными фильтрами из стекловолокна. (Так называемые фильтры «HEPA-типа» могут быть гораздо менее эффективными.)



    Эта статья взята из книги Green Home Improvement Дэна Чираса. Дэн ведет семинары по возобновляемым источникам энергии и экологическому строительству в Институте Evergreen.


    Первоначально опубликовано: декабрь 2009 г. / январь 2010 г.

    Простой воздушный теплообменник своими руками, который можно сделать с помощью вашего 3D-принтера

    Воздушный теплообменник — это полезная часть системы вентиляции, которая позволит вам экономить энергию, сохраняя при этом хороший воздушный поток в замкнутом пространстве.Он использует воздух, выходящий из обогреваемого помещения, для подогрева холодного воздуха, идущего снаружи. Таким образом восстанавливается тепло и снижается потребление энергии на отопление.
    Они в основном используются в пассивных или энергосберегающих домах или зданиях, но их можно использовать в большинстве изолированных помещений. Также существуют приложения, в которых можно охлаждать поступающий воздух.
    Вся система также называется вентиляцией с рекуперацией тепла (HRV). Вы поддерживаете поток воздуха, который улучшает качество воздуха в помещении, уменьшает образование бактерий и плесени, стабилизирует влажность, но вам не нужно открывать окна, и при этом сохраняется около 70-80% тепла, которое обычно теряется.
    Иво де Хаас разработал небольшую версию для 3D-печати своими руками, которую он реализовал в своем доме с отличными результатами. Сам теплообменник напечатан на PLA, а трубки из стандартного ПВХ со стандартными 60-миллиметровыми вентиляторами для подачи воздуха. Электрические вентиляторы могут быть шумными, но их легко заменить на более тихие.

    Он разработал две версии этого самодельного HRV: одну, частично напечатанную на 3D-принтере, и другую, полностью напечатанную на 3D-принтере.

    Вот что Иво пишет о технических характеристиках полностью трехмерной печати:

    Полностью напечатанная на 3D-принтере версия, как следует из названия, полностью напечатана на 3D-принтере.Для этого я модифицировал свой Ultimaker E3D V6 с соплом 0,25 мм.

    Толщина стенок теплообменника 0,3 мм. Внешние размеры теплообменника составляют 15x8x7 см, но его внутренняя поверхность составляет около 1000 см² (1/10 квадратного метра или около квадратного фута). Он напечатан на PLA и занимает около 10 часов при толщине слоя 0,16 мм.

    Со специальными адаптерами он подходит для 60-миллиметровых вентиляторов, а все остальные адаптеры, которые я разработал, были напечатаны для подключения 60-миллиметровых вентиляторов к теплообменнику, напечатанному на 3D-принтере.



    Элемент теплообменника, полностью напечатанный на 3D-принтере. Здесь происходит волшебство.

    Теплообменник установлен на окне с прикрепленными вентиляторами.

    Yvo измерил и зарегистрировал данные температуры:

    4 температуры (единицы измерения не имеют значения):

    • Hot in (более теплый воздух, поступающий на горячую сторону теплообменника)
    • Горячий выход (более теплый воздух, выходящий из холодной стороны теплообменника)
    • Охлаждение (более холодный воздух, поступающий на холодную сторону теплообменника)
    • Охлаждение (более холодный воздух, выходящий из горячей стороны теплообменника)

    Работает?

    Ответ, ДА.После 8 часов бега на работе воздух стал намного свежее. Обычно, когда я прихожу домой, в воздухе чувствуется некоторая затхлость, но теперь я пришел домой ни к чему. Просто приятный воздух. Регистратор у меня работал все время. Тест начался около 8 часов, каждое число на X — 6 секунд. Есть 3 зоны интереса.

    0-3000: Здесь воздух снаружи медленно нагревается. Температуры около этой точки следующие: HI: 17 ° C, HO: 10 ° C, CI: 6 ° C, CO: 14,5 ° C, что дает 63.6% для горячего потока и 77,3% для холодного потока, в среднем составляет 70,5% .

    3000-4000: Здесь солнце падает в окно, и наблюдается всплеск температуры. С этого времени невозможно собрать никаких полезных данных.

    4000-6000: Воздух снаружи медленно остывает. Температуры вокруг этой точки следующие: HI: 17 ° C, HO: 12 ° C, CI: 8 ° C, CO: 15 ° C, что дает 55,6% для горячего потока и 77,8% для холодного потока, в среднем 66,7% .

    Полное руководство по строительству с диаграммами данных теплообмена можно найти по адресу:

    http: // www.Instructables.com/id/Heat-Exchangers-and-3D-Printing/?ALLSTEPS

    Домашняя страница проекта и все файлы, необходимые для изготовления этого теплообменника:

    3DP Heat Exchanger

    Подробнее о вентиляции с рекуперацией энергии можно узнать здесь:

    https://en.wikipedia.org/wiki/Heat_recovery_ventilation

    Если вы хотите построить полноразмерный теплообменник своими руками из коропласта, вот полный видеоурок от пользователя YT ». Инстинкт »:

    Страницу, посвященную решениям, планам и пользовательскому опыту для самостоятельной работы в области солнечной энергии, отопления, охлаждения и вентиляции, включая HRV, см. По адресу:

    http: // www.builditsolar.com/Projects/SpaceHeating/Space_Heating.

Добавить комментарий

Ваш адрес email не будет опубликован.
