Заземление и зануление определение: Заземление и зануление. Принцип действия, защитные меры.

• alexxlab
• 25.12.201826.04.2021
• 0

Заземление и зануление электроустановок | Electricdom.ru

Заземление электроустановки — преднамеренное электрическое соединение ее корпуса с заземляющим устройством.

Заземление электроустановок бывает двух типов: защитное заземление и зануление, которые имеют одно и тоже назначение — защитить человека
от поражения электрическим током, если он прикоснулся к корпусу элекроустановки или других ее частей, которые оказались под напряжением.

Защитное заземление — преднамеренное электрическое соединение части электроустановки с заземляющим устройством с целью обеспечения электробезопасности. Предназначено для защиты человека от прикосновения к корпусу электроустаноувки или других ее частей, оказавшихся под напряжением. Чем ниже сопротивление заземляющего устройства, тем лучше. Чтобы воспользоваться преимуществами заземления, надо купить розетки с заземляющим контактом.

В случае возникновения пробоя изоляции между фазой и корпусом электроустановки корпус ее может оказаться под напряжением.  Если к корпусу в это время прикоснулся человек — ток, проходящий через человека, не представляет опасности, потому что его основная часть потечет по защитному заземлению, которое обладает очень низким сопротивлением. Защитное заземление состоит из заземлителя и заземляющих проводников.

Есть два вида заземлителей – естественные и искусственные.

К естественным заземлителям относятся металлические конструкции зданий, надежно соединенные с землей.

В качестве искусственных заземлителей используют стальные трубы, стержни или уголок, длиной не менее 2,5 м, забитых в землю и соединенных друг с другом стальными полосами или приваренной проволокой. В качестве заземляющих проводников, соединяющих заземлитель с заземляющими приборами обычно используют стальные или медные шины, которые либо приваривают к корпусам машин, либо соединяют с ними болтами. Защитному заземлению подлежат металлические корпуса электрических машин, трансформаторов, щиты, шкафы.

Защитное заземление значительно снижает напряжение, под которое может попасть человек. Это объясняется тем, что проводники заземления, сам заземлитель и земля имеют некоторое сопротивление. При повреждении изоляции ток замыкания протекает по корпусу электроустановки, заземлителю и далее по земле к нейтрали трансформатора, вызывая на их сопротивлении падение напряжения, которое хотя и меньше 220 В, но может быть ощутимо для человека. Для уменьшения этого напряжения необходимо принять меры к снижению сопротивления заземлителя относительно земли, например, увеличить количество искусcтвенных заземлителей.

Зануление — преднамеренное электрическое соединение частей электроустановки, нормально не находящихся под напряжением с глухо заземленной нейтралью с нулевым проводом. Это приводит к тому, что замыкание любой из фаз на корпус электроустановки превращается в короткое замыкание этой фазы с нулевым проводом. Ток в этом случае возникает значительно больший, чем при использовании защитного заземления. Быстрое и полное отключение поврежденного оборудования — основное назначение зануления.

Различают нулевой рабочий проводник и нулевой защитный проводник.

Нулевой рабочий проводник служит для питания электроустановок и имеет одинаковую с другими проводами изоляцию и достаточное сечение для прохождения рабочего тока.

Нулевой защитный проводник служит для создания кратковременного тока короткого замыкания для срабатывания защиты и быстрого отключения
поврежденной электроустановки от питающей сети. В качестве нулевого защитного провода могут быть использованы стальные трубы электропроводок и нулевые провода, не имеющие предохранителей и выключателей.

Обозначения системы заземления

Cистемы заземления различаются по схемам соединения и числу нулевых рабочих и защитных проводников.

Первая буква в обозначении системы заземления определяет характер заземления источника питания:

T — непосредственное соединения нейтрали источника питания с землёй.

I — все токоведущие части изолированы от земли.

Вторая буква в обозначении системы заземления определяет характер заземления открытых проводящих частей электроустановки здания:

T — непосредственная связь открытых проводящих частей электроустановки здания с землёй, независимо от характера связи источника питания с землёй.

N — непосредственная связь открытых проводящих частей электроустановки здания с точкой заземления источника питания.

Буквы, следующие через чёрточку за N, определяют способ устройства нулевого защитного и нулевого рабочего проводников:
C — функции нулевого защитного и нулевого рабочего проводников обеспечивается одним общим проводником PEN.
S — функции нулевого защитного PE и нулевого рабочего N проводников обеспечиваются раздельными проводниками.

Основные системы заземления

1. Система заземления TN-C

К системе TN-C относятся трехфазные четырехпроводные (три фазных проводника и PEN- проводник, совмещающий функции нулевого рабочего и нулевого защитного проводников) и однофазные двухпроводные (фазный и нулевой рабочий проводники) сети зданий старой постройки. Эта система простая и дешевая, но она не обеспечивает необходимый уровень электробезопасности.

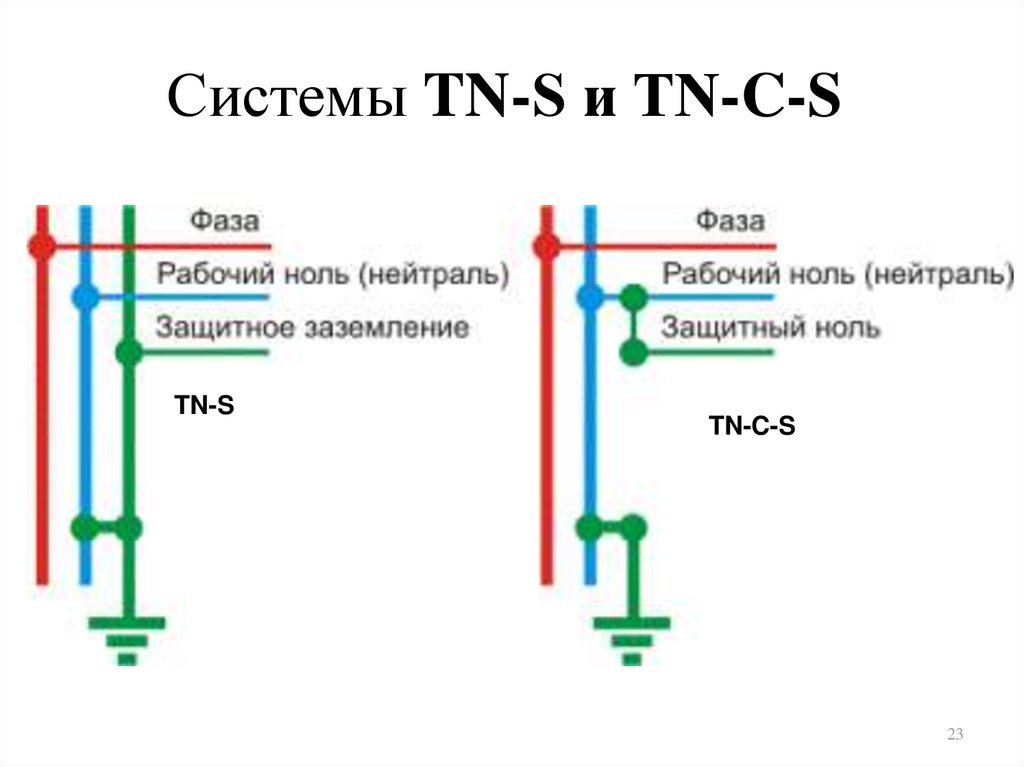

2. Система заземления TN-C-S

В настоящее время применение системы TN-C на вновь строящихся и реконструируемых объектах не допускается. При эксплуатации системы TN-C в
здании старой постройки, предназначенном для размещения компьютерной техники и телекоммуникаций, необходимо обеспечить переход от системы TN-C к системе TN-S (TN-C-S).

Система TN-C-S характерна для реконструируемых сетей, в которых нулевой рабочий и защитный проводники объединены только в части схемы, во вводном устройстве электроустановки (например, вводном квартирном щитке). Во вводном устройстве электроустановки совмещенный нулевой защитный и рабочий проводник PEN разделен на нулевой защитный проводник PE и нулевой рабочий проводник N. При этом нулевой защитный проводник PE соединен со всеми открытыми токопроводящими частями электроустановки. Система TN-C-S является перспективной для нашей страны, позволяет обеспечить высокий уровень электробезопасности при относительно небольших затратах.

3. Система заземления TN-S

В системе TN-S нулевой рабочий и нулевой защитный проводники проложены отдельно. С подстанции приходит пяти жильный кабель. Все открытые проводящие части электроустановки соединены отдельным нулевым защитным проводником PE. Такая схема исключает обратные токи в проводнике РЕ, что снижает риск возникновения электромагнитных помех. Хорошим вариантом для минимизации помех является пристроенная трансформаторная подстанция (ТП), что позволяет обеспечить минимальную длину проводника от ввода кабелей электроснабжения до главного заземляющего зажима. Система TN-S при наличии пристроенной подстанции не требует повторного заземления, так как на этой подстанции имеется основной заземлитель. Такая система широко распространена в Европе.

4. Система заземления TT

В системе TT трансформаторная подстанция имеет непосредственную связь токоведущих частей с землёй. Все открытые проводящие части электроустановки здания имеют непосредственную связь с землёй через заземлитель, электрически не зависимый от заземлителя нейтрали трансформаторной подстанции.

5. Система заземления IT

В системе IT нейтраль источника питания изолирована от земли или заземлена через приборы или устройства, имеющие большое сопротивление, а открытые проводящие части заземлены. Ток утечки на корпус или на землю в будет низким и не повлияет на условия работы присоединенного оборудования. Такая система используется, как правило, в электроустановках зданий, к которым предъявляются повышенные требования по безопасности.

Схема контурного заземления

1. Заземлители
2. Заземляющие проводники
3. Заземляемое оборудование
4. Производственное здание.

Пример схемы заземления дома

1. Водонагреватель
2. Заземлитель молниезащиты
3. Металлические трубы
водопровода, канализации, газа
4. Главная заземляющая шина

5. Естественный заземлитель (арматура фундамента здания)

Меры для защиты от поражения электрическим током

Для защиты человека от поражения электрическим током применяют защитные средства — резиновые перчатки, инструмент с изолированными ручками,
резиновые боты , резиновые коврики, предупредительные плакаты.

Контроль изоляции проводов

Для предупреждения несчастных случаев от поражения электрическим током необходимо контролировать состояние изоляции проводов электроустановок. Состояние изоляции проводов проверяют в новых установках, после реконструкции, модернизации, длительного перерыва в работе.
Профилактический контроль изоляции проводов проводят не реже 1 раза в 3 года. Сопротивление изоляции проводов измеряют мегаомметрами на номинальное напряжение 1000 В на участках при снятых плавких вставках и при выключенных токоприемниках между каждым фазным проводом и нулевым рабочим проводом и между каждыми двумя проводами. Сопротивление изоляции должно быть не меньше 0,5 Мом.

Зануление и заземление / ПУЭ 7 / Библиотека / Элек.ру

7.3.132. На взрывоопасные зоны любого класса в помещениях и на наружные взрывоопасные установки распространяются приведенные в 1.7.38 требования о допустимости применения в электроустановках до 1 кВ глухозаземленной или изолированной нейтрали. При изолированной нейтрали должен быть обеспечен автоматический контроль изоляции сети с действием на сигнал и контроль исправности пробивного предохранителя.

7.3.133. Во взрывоопасных зонах классов B-I, B-Iа и B-II рекомендуется применять защитное отключение (см. гл. 1.7). Во взрывоопасных зонах любого класса должно быть выполнено уравнивание потенциалов согласно 1.7.47.

7.3.134. Во взрывоопасных зонах любого класса подлежат занулению (заземлению) также:

а) во изменение 1.7.33 — электроустановки при всех напряжениях переменного и постоянного тока;

б) электрооборудование, установленное на зануленных (заземленных) металлических конструкциях, которые в соответствии с 1.7.48, п. 1 в невзрывоопасных зонах разрешается не занулять (не заземлять). Это требование не относится к электрооборудованию, установленному внутри зануленных (заземленных) корпусов шкафов и пультов.

В качестве нулевых защитных (заземляющих) проводников должны быть использованы проводники, специально предназначенные для этой цели.

7.3.135. В электроустановках до 1 кВ с глухозаземленной нейтралью зануление электрооборудования должно осуществляться:

а) в силовых сетях во взрывоопасных зонах любого класса отдельной жилой кабеля или провода;

б) в осветительных сетях во взрывоопасных зонах любого класса, кроме класса B-I, — на участке от светильника до ближайшей ответвительной коробки — отдельным проводником, присоединенным к нулевому рабочему проводнику в ответвительной коробке;

в) в осветительных сетях во взрывоопасной зоне класса B-I — отдельным проводником, проложенным от светильника до ближайшего группового щитка;

г) на участке сети от РУ и ТП, находящихся вне взрывоопасной зоны, до щита, сборки, распределительного пункта и т. п., также находящихся вне взрывоопасной зоны, от которых осуществляется питание электроприемников, расположенных во взрывоопасных зонах любого класса, допускается в качестве нулевого защитного проводника использовать алюминиевую оболочку питающих кабелей.

7.3.136. Нулевые защитные проводники во всех звеньях сети должны быть проложены в общих оболочках, трубах, коробах, пучках с фазными проводниками.

7.3.137. В электроустановках до 1 кВ и выше с изолированной нейтралью заземляющие проводники допускается прокладывать как в общей оболочке с фазными, так и отдельно от них.

Магистрали заземления должны быть присоединены к заземлителям в двух или более разных местах и по возможности с противоположных концов помещения.

7.3.138. Использование металлических конструкций зданий, конструкций производственного назначения, стальных труб электропроводки, металлических оболочек кабелей и т. п. в качестве нулевых защитных (заземляющих) проводников допускается только как дополнительное мероприятие.

7.3.139. В электроустановках до 1 кВ с глухозаземленной нейтралью в целях обеспечения автоматического отключения аварийного участка проводимость нулевых защитных проводников должна быть выбрана такой, чтобы при замыкании на корпус или нулевой защитный проводник возникал ток КЗ, превышающий не менее чем в 4 раза номинальный ток плавкой вставки ближайшего предохранителя и не менее чем в 6 раз ток расцепителя автоматического выключателя, имеющего обратнозависимую от тока характеристику.

При защите сетей автоматическими выключателями, имеющими только электромагнитный расцепитель (без выдержки времени), следует руководствоваться требованиями, касающимися кратности тока КЗ и приведенными в 1.7.79.

7.3.140. Расчетная проверка полного сопротивления петли фаза-нуль в электроустановках напряжением до 1 кВ с глухозаземленной нейтралью должна предусматриваться для всех электроприемников, расположенных во взрывоопасных зонах классов B-I и B-II, и выборочно (но не менее 10% общего количества) для электроприемников, расположенных во взрывоопасных зонах классов B-Iа, B-Iб, B-Iг и ВIIа и имеющих наибольшее сопротивление петли фаза-нуль.

7.3.141. Проходы специально проложенных нулевых защитных (заземляющих) проводников через стены помещений со взрывоопасными зонами должны производиться в отрезках труб или в проемах. Отверстия труб и проемов должны быть уплотнены несгораемыми материалами. Соединение нулевых защитных (заземляющих) проводников в местах проходов не допускается.

Заземление — Термины и определения

понятие и особенности механизма работы системы

Открытие тока стало ознаменованием новой эры развития человечества. Представить комфортное существование современного человека без энергоносителей невозможно. Но новый вид энергии является надёжным слугой только в случаях полного неусыпного контроля. Во избежание негативных последствий применяют следующие меры обеспечения безопасности: защитное зануление, заземление и автоматические системы обесточивания сетей.

Понятие и особенности

Под занулением понимают подключение металлического корпуса и прочих деталей бытовой техники и промышленного оборудования, которые не должны находиться в рабочем состоянии под линией сетевого напряжения, к нулевому или нейтральному проводу системы подачи энергии. В одной из точек провод должен иметь глухое заземление.

Важным является отличие нейтрального защитного провода от нулевого провода основной питающей сети. Проводники совершенно различны. Сеть с трехфазовой подачей представляет собой нулевой провод, проходящий от устройств, генерирующих электроэнергию, или силовой трансформаторной подстанции. Однофазная имеет только прочно заземлённый провод.

Главное целевое назначение механизма — организация защиты людей от поражения электрическим током при возникновении короткого замыкания фазы сети на токопроводящие части установленного оборудования.

Принцип действия механизма

Наглядно объяснить действие зануления поможет представление следующей ситуации. Фаза основной питающей сети попадает на корпус электрического оборудования, что может произойти из-за пробоя изоляции или любого другого форс-мажорного обстоятельства. Если при этом токопроводящая часть устройства имеет организованное защитное зануление, произойдёт короткое замыкание.

В этом случае величина тока за долю секунды достигнет своего максимального значения и сработает система автоматической защиты. В ряде случаев может выгореть предохранитель. Само оборудование или бытовая техника будут обесточены. Это защитит человека от серьёзных поражений электричеством и станет препятствием к возникновению любых других негативных последствий.

Обязательное условие работы механизма — очень низкое значение сопротивления току у нейтрального проводника. Именно в этой ситуации ток замыкания поднимется до максимального, что станет причиной срабатывания защитной сетевой системы. Так как нейтраль обеспечен полным заземлением на трансформаторе или генераторе, зануление организует при прикосновении низкое напряжение на корпусе используемого прибора.

Схемы и системы защитного зануления

Выделяется несколько вариантов защиты оборудования при помощи механизма зануления металлических корпусов. Базовое рассмотрение предполагает изучение подключений к однофазной и трехфазной сети подачи энергии.

1. Трехфазная сеть. Характеризуется простой схемой подключения, выполнить которую под силу каждому, кто знаком с элементарными основами электротехники. В этом случае защитная линия P E и нулевой провод N объединяются в единую шину — PEN. Подобная методика зануления носит название TN — C системы. Для реализации метода требуется тщательно соблюдать требования, предъявляемые к уравниванию электрических потенциалов и к площадям сечения объединённых проводников PEN. Правилами устройства электроустановок категорически запрещено использование системы для сети с подачей энергии по однофазной схеме.
2. Однофазная сеть. Система TN — C — S существует для реализации зануления в 1-фазной сети. Согласно методу, линия PE и проводник N объединяются только в условиях ограничения участка подачи энергии, который начинается вблизи основного источника питания. Существующая система великолепно подходит однофазным сетям, но её использование при занулении электрического оборудования, функционирующего в трехфазной сети электрификации, недопустимо.

После того как будут выполнены работы по защите оборудования, требуется провести расчёт и проверку системы зануления. Работа предполагает использование специальных приборов и техники, поэтому доверить её следует только квалифицированному специалисту. После произведения замеров следует определить среднее сопротивление петли нейтраль-фаза. Его значение должно быть минимальным.

Следующим шагом, согласно физическому закону Ома, вычисляют ток короткого замыкания в момент попадания фазы сети на металлические корпуса приборов.

Оптимальное значение параметра должно превышать порог срабатывания автоматической системы обесточивания. В обратной ситуации потребуется их смена на технику с меньшими значениями порога срабатывания. Возможно выполнение мероприятий по понижению сопротивления петли нетраль-фаза.

Особенности зануления в квартире

Рядовой потребитель должен иметь представление о том, что следует и чего не следует делать в жилом помещении. Основными моментами являются:

• Ограничить использование изделий, заземлённых через трубы. Как правило, это умывальники, металлические смесители и ванны.
• При защитном занулении подобных изделий можно получить серьёзную травму из-за электрического тока в момент включения базовой бытовой техники.
• Выровнять потенциалы используемых металлических предметов в ванной, туалете или на кухне поможет техника заземления.
• В зоне ввода в квартиру, как правило, существует аппарат для коммутации как нуля, так и фазы, в виде пакетника или двухполюсного аппарата. Но следует быть осторожным. Коммутирование нулевого проводника, используемого как защитный, запрещено.
• Занулять требуется каждый бытовой прибор. Проблема неактуальна для жителей новых домов. Она решена подведением нейтрали к розеткам. Помимо этого, качественные бытовые приборы оснащены вилкой с заземляющими контактами.
• Для старых домов, где проводка выполнена по системе двух проводов, можно провести зануление при помощи отдельного провода от электрического щитка в квартире.
• Важным является максимальное соблюдение техники безопасности. Любая работа должна проводиться на полностью обесточенном оборудовании.

В электрической сети движение электронов проходит по пути минимального сопротивления. Без принятия защитных мер ток может нанести серьёзный вред человеку, возможен даже летальный исход.

Электрическая энергия в критических ситуациях может воспламенять горючие вещества, что является прямым источником пожара. Но принятие мер по обеспечению безопасности (в частности, защитное зануление) поможет избежать негативных последствий.

принцип работы и в чем разница.

В современном мире невозможно представить ни один объект без применения электричества. Для повышения уровня электробезопасности и защиты человека используют заземление и зануление. Так в чем разница между заземлением и занулением? Заземление обеспечивает защиту путем снижения напряжения до безопасного уровня.

Зануление обеспечивает защиту путем аварийного отключения электроприбора от линии электропередачи. В жилых помещениях чаще всего применяют заземление, так как оно предохраняет от удара током даже во время повреждения изоляции. На производственных площадках используют различные комбинации этих приемов.

Что делать если человека ударило током? Это должен знать каждый, читать всем!

Схема заземления

Заземление и зануление: принцип работы и в чем разница

Для чего нужно заземление

Заземление – это подсоединение нетоковедущих частей электрооборудования с контуром заземления. Контур заземления в свою очередь всегда соединяется с землей, которая считается абсолютным нулем. Сами по себе металлические части приборов под напряжением не находятся, но при возникновении повреждений в изоляции, представляют опасность для человека. Тело человека – отличный проводник, поэтому при прикосновении к токопроводящему предмету, все напряжение проходит через него. Напряжение на корпусе прибора может возникнуть не только при повреждении, но и накопиться в виде статического электричества.

В этом случае поражение тока не будет смертельным, но все же неприятные ощущения и последствия могут возникнуть. Именно в таких случаях и нужно заземление.

Как определить где фаза, ноль и земля. Цвета проводов вам помогут.

При возникновении напряжения на корпусе прибора, заземляющий защитный проводник выведет весь ток на контур заземления. И даже если человек в этот момент дотронется до корпуса, то ток выберет самый выгодный путь, то есть путь с наименьшим сопротивлением. У кожи человека сопротивление выше, чем у проводника, поэтому ток пройдет по нему. Такие проводники, как правило, изготавливаются из металлов, имеющих наименьшее напряжение: меди или стали.

Кроме того, в системе заземления устанавливаются устройства защитного отключения(УЗО), оборудованные дифференциальными автоматическими выключателями, которые при возникновении пробоя отключат прибор и помогут сохранить проводку.

Контур заземления

Обозначение заземления

Заземления обозначаются в соответствии с международной системой, двумя или более латинскими буквами. вторая – заземление нетокопроводящих частей электрооборудования.

Отношение нейтрали источника питания к земле, характеризуется первой буквой и обозначается следующим образом:

• Т – указывается на заземленную нейтраль, то есть источник электропитания соединен непосредственно с землей;
• I – источник электропитания имеет изолированную нейтраль.

Отношение открытых проводящих частей электрооборудования относительно земли, характеризуется второй буквой:

• Т – указавает на то, что электрооборудование уже имеет локальное заземление;
• N – электрооборудование заземлено только через нефазный проводник.

Если используется второй вариант, то после буквы N идут дальнейшие обозначения, указывающие на совмещение или разделение рабочего и защитного нулевых проводников. Буква «С» обозначает, что эти проводники проводники объединены, буква «S» — что разделены.

Лучшие производители розеток и выключателей для вашего дома. ТОП самых покупаемых, по мнению покупателей.

Также можно встретить обозначения самих нефазных проводников: N – нулевой рабочий (нейтральный) проводник, РЕ – защитный проводник, PEN – совмещенные нулевые защитный и рабочий проводники.

Обозначение заземления

Как работает заземление

При подключении защитного зеземления к электроприбору используют РЕ-проводник. При этом проводник выделяется индивидуально из распределительного щитка к розетке. Конструкция проводника обеспечивает контакт прибора с землей в тот момент, когда вставляется вилка в розетку. Размыкание этого контакта также осуществляется в последнюю очередь при вынимании вилки из розетки. Таким образом, обеспечивается надежное заземление.

Заземление обеспечивает защиту при помощи работы устройств защитного отключения (УЗО). Такие устройства постоянно сравнивают ток, входящий через фазный провод в помещение и выходящий из нулевого рабочего проводника. В обычном рабочем состоянии значения этих токов равнозначны и имеют противоположное направление. Поэтому в органе сравнения устанавливается баланс токов.

При возникновении сбоя в цепи ток с поврежденного участка течет в обход нулевого рабочего проводника. В устройстве сравнения появляется дисбаланс токов, который приводит к отключению контактов защитного устройства и снятию возникшего напряжения с системы.

Благодаря такой схеме отключение при возникновении неисправности происходит за доли секунды. Сами по себе УЗО не обеспечивают защиту от короткого замыкания. С этой целью часто перед ними дополнительно устанавливают дифференциальные автоматические выключатели.

Заземление распределительного щита

Зачем нужно использовать зануление

Зануление – это преднамеренное соединение нетокопроводящих элементов электрооборудования с глухозаземленным нулевым проводником. Принцип зануления рассчитан на возникновение короткого замыкания в момент выхода тока на корпус приборов, при повреждении изоляции. При пробое фазы на корпус, подсоединенный к нулевому проводнику, происходит замыкание контура между нулем и фазой — так называемое однофазное короткое замыкание. В этот момент срабатывают защитные приборы и происходит выключение линии, питающей неисправный электроприбор.

При этом величина силы тока многократно возрастает, что является небезопасным. Если прикоснуться к прибору в такой момент, то последствия могут быть плачевными. В связи с этим, зануление небезопасно использовать в жилых помещениях.

Свое применение зануление находит в основном на производственных площадках. Оно используется в системах с присутствием PEN, PE или N проводников. При использования зануления в качестве обеспечения электрозащиты напряжение в электроустановке не должно превышать 1000 В.

Надежность зануления полностью зависит от надежности нулевого защитного проводника. Из-за этого уделяется особое внимание при его прокладке, стараясь свести к минимуму возможность обрыва проводника. Заземление и зануление — важные и необходимые средства защиты как человека, так и электрической сети.

Электробезопасность: защитное заземление и зануление

1. Электробезопасность: защитное заземление
2. Зануление электроприборов

Безопасность при использовании электроприборов в значительной степени обеспечивается правильностью их конструкции. Она должна учитывать характер движения электротока по цепям техники, который предполагает использование специальных схем снижения вероятности поражения электричеством. В их число входят:

• защитное заземление;
• зануление электроприборов.

Порядок организации соответствующих схем регулируется специальными нормативными документами. Одним из основных правовых актов в этой области является межгосударственный стандарт ГОСТ 12.1.030-81. Действие данного документа распространяется на приборы, имеющие частоту до 400 Гц. Он подлежит применению в отношении аппаратов постоянного и переменного электротока.

Электробезопасность: защитное заземление

Метод заземления представляет собой целенаправленное соединение электроустановки с землей в целях снижения разности потенциалов, которые могут представлять опасность для жизни людей. Заземление организуется для тех элементов и деталей конструкции, которые могут оказаться под напряжением в силу технологических особенностей прибора или в случае его неисправности. Механизм заземления включает в себя специальное устройство, называемое заземлителем, и проводов, используемых для заземления. В совокупности они обеспечивают снижение интенсивности электротока до величины, которая является безопасной для здоровья и жизни человека. В современных электрических установках применяются два основных типа заземления:

• естественные, которые используют созданные для других целей крупные конструкции, имеющие хороший контакт с землей. К ним относятся, например, металлические элементы зданий, трубопроводы и другие объекты;
• искусственные, которые были созданы специально для обеспечения необходимого уровня заземления в рассматриваемом электроприборе.

При выборе заземляющего устройства необходимо учитывать величину его сопротивления, которая должна обеспечивать эффективное заземление для данного типа техники.

Зануление электроприборов

В отличие от защитного заземления в электробезопасности, зануление в 2015-2019 годах используется для тех частей приборов, которые при нормальной работе не находятся под напряжением. Однако в силу использования металлического сырья для их производства они могут проводить электроток при нарушениях в работе оборудования. Это создает опасность поражения током для работников, которые в этот момент могут оказаться в опасной близости от таких элементов или вступить с ними в непосредственный контакт.

Для минимизации такого риска используется механизм зануления. Он предполагает намеренное соединение указанных деталей техники с нулевым проводником, который обеспечивает снижение разницы потенциалов до безопасного уровня. Для срабатывания механизма используются различные типы устройств, основными из которых являются:

• автоматическая выключающая аппаратура;
• защитные предохранители, принцип действия которых основывается на расплавлении специальной вставки из легкоплавкого материала.

Эффективность зануления и заземления в электробезопасности

При правильной организации схем зануления и заземления вероятность поражения электротоком в процессе работы с электрооборудованием минимизируется. Вместе с тем, с учетом риска неверной компоновки элементов таких схем или выхода их из строя работники должны в дополнение к ним использовать средства индивидуальной защиты.

Защитное заземление и зануление электроустановок

1. Фамилия и инициалы звена студентов, выполнивших работу, дата ее выполнения.

2. Институт, специальность (специализация), курс.

3. Характеристика объекта изучения (по указанию преподавателя).

4. Применяемые приборы и оборудование.

5. Результаты измерений величин напряжений прикосновения, поражающих токов и сопротивлений внести в таблицу (форма таблицы 4), а результаты расчетов поражающих токов, напряжений прикосновения, приведенных к фазному напряжению сети 220 В внести в таблицу (форма таблицы 5).

6. Начертить график величин поражающих токов и времени их действия (показан на стенде).

7. Выводы и рекомендации по обеспечению электробезопасности (по каждому аварийному режиму).

8. Подпись преподавателя.

9. Решить ситуационные задачи.

Ситуационные задачи

Задача 1. В момент включения вычислительной машины (ПЭВМ) оператор был поражен электрическим током вследствие пробоя (повреждения) изоляции электрической фазы провода на корпус ПЭВМ.

Корпус ПЭВМ не был занулен, т.е. отсутствовал нулевой защитный провод.

Определить величину поражающего тока I_ч, проходящего через человека и напряжение прикосновения U_пр., если фазное напряжение сети U_ф. составляет 220 В при частоте переменного тока 50 Гц.

Оценить опасность поражения электрическим током для случаев:

1. Человек стоял на деревянном полу. Электрическое сопротивление пола принять равным (по вариантам): 2000 Ом; 450 Ом; 1800 Ом; 950 Ом; 150 Ом; 280 Ом;

2. В момент включения оператор одной рукой держался за трубы системы водоснабжения, а другой касался корпуса ПЭВМ. Электрическое сопротивление водопроводной трубы, проложенной в земле, составляло (по вариантам): 10 Ом; 2,5 Ом; 4 Ом; 0,8 Ом; 2,8 Ом; 35 Ом.

Для п. 1, 2 принять: а) электрическое сопротивление тела человека R_ч=1000 Ом; б) электрическое сопротивление обуви оператора составляло (по вариантам): 4000 Ом; 2000 Ом; 400 Ом; 200 Ом; 100 Ом; 50 Ом; в) питающая электрическая сеть имеет заземленную нейтральную точку источника питания; электрическое сопротивление нейтрали источника питания составляло (по вариантам): 50 Ом; 30 Ом; 10 Ом; 40 Ом; 20 Ом; 0,5 Ом.

При решении задачи рекомендуется использовать закон Ома для участка сети и ГОСТ 12.1.038-88 (Предельно допустимые величины напряжения прикосновения и поражающего тока для человека), а также учебное пособие: Сакулин В.П., Подвигин Г.П., Эмиров И.Х., «Безопасность жизнедеятельности». – СПб.: СПбГАСЭ, 2002 г.

Как изменятся условия электробезопасности, если корпус ПЭВМ будет занулен?

Задача 2. Человек, проходя мимо провода воздушной линии электропередачи, оборванного и лежащего на земле, оказался под напряжением шага. Потенциал, под которым оказалась ближайшая к проводу нога человека составлял 50 В, а вторая нога оказалась под напряжением 20 В.

Определить напряжение шага и величину поражающего тока, проходящего через человека, если электрическое сопротивление его составляло R_ч 800 Ом, а обуви – 100 Ом.

Оценить опасность поражения электрическим током. Указать правила поведения человека, попавшего в такую ситуацию и выхода его из опасной зоны. На какое расстояние должен удалиться человек от провода, чтобы обеспечить для себя полную безопасность.

Как оказать первую помощь человеку, если в результате судорожного сокращения мышц ног он упал на землю вблизи провода: а) при напряжении 380//220 В; б) при напряжении выше 1000 В.

Задача 3. Проанализировать опасность поражения электрическим током при обслуживании электромонтером сетей освещения (Рис. 2, а, б). Укажите опасные варианты подключения к электросети ламп накаливания.

Определите напряжение прикосновения и поражающего тока через человека, коснувшегося металлического корпуса светильника, у которого нулевой провод оборван (Рис. 2, а), если: напряжение сети U=220 В; электрическое сопротивление тела человека R_ч=1000 Ом; электрическое сопротивление нити лампы в разогретом состоянии R_л=400 Ом.

Оцените опасность электропоражения для жизни человека и дайте рекомендации по исключению подобной ситуации.

Рис. 2 Схемы подключения электрических ламп накаливания:

а) 1 – фазный провод сети напряжением 220 В; 2 – нулевой провод сети;
3 – металлический корпус светильника; 4 – место обрыва нулевого провода;

б) 5 – выключатель; 6 – цоколь (центральный контакт) патрона лампы
накаливания; 7 – рубашка (винтовая часть) патрона.

Вопросы для самопроверки

1. Какова предельная величина отпускающего тока для человека (переменный ток, частота 50 Гц)?

2. От чего зависит величина нефибилляционного тока для человека?

3. Каково назначение защитного заземления в электроустановках напряжением до 1000 В?

4. Для чего зануляются корпуса электроустановок в сети напряжением до 1000 В с заземленной нейтралью источника питания?

5. Каково значение повторного заземления нулевого провода?

6. Какой самый опасный аварийный режим, воспроизводимый на стенде?

7. Почему корпуса электроустановок подлежат обязательному занулению?

8. Чем опасен обрыв нулевого защитного провода?

Литература (12, 32, 35, 52, 60, 64, 65).

Лабораторная работа №5

Веб-сайт класса физики

Заземление положительно заряженного электроскопа

Электроскоп — это устройство для определения заряда, которое показывает наличие заряда на самом устройстве или на других объектах в непосредственной близости. Наличие заряда на электроскопе обозначается отклонением его иглы от ее обычного вертикального положения. Игла, имея возможность свободно вращаться вокруг своей оси, будет отклоняться всякий раз, когда заряд в игле будет таким же, как заряд в вертикальной опоре, на которой она балансирует.Поскольку пластина, опора и игла электроскопа соединены и сделаны из проводящего материала, любой заряд электроскопа будет распределяться по всему проводнику. Таким образом, если электроскоп приобретает общий положительный заряд, этот положительный заряд будет распространяться по всему электроскопу — пластине, опоре и игле. Поскольку одинаковые заряды отталкиваются, положительно заряженная опора и положительно заряженная игла отталкиваются друг от друга, вызывая отклонение иглы.

При прикосновении к положительно заряженному электроскопу его заряд заземляется (или нейтрализуется).Это показано на анимации ниже. Процесс заземления включает передачу электронов между заряженным электроскопом и проводящим объектом, к которому он прикасается. При прикосновении к положительно заряженному электроскопу электроны попадают в электроскоп с земли. Имея положительный заряд, электроскоп притягивает часть электронов проводящего материала (в данном случае человека). Отрицательно заряженные электроны попадают в электроскоп и нейтрализуют положительный заряд. Когда электроскоп теряет заряд, игла возвращается в свое естественное вертикальное положение.

Дополнительная информация о физических описаниях электростатических явлений доступна в учебном пособии по физике. Подробная информация доступна по следующим темам:

Нейтраль и заряженные объекты

Взаимодействие зарядов

Заземление — снятие заряда

Учебное пособие по физике: Заземление — снятие заряда

В предыдущих трех разделах Урока 2 обсуждались три распространенных метода зарядки — заряд трением, заряд индукцией и заряд проводимостью.Обсуждение зарядки было бы неполным без обсуждения , разряжающего . У объектов с избыточным зарядом — положительным или отрицательным — этот заряд может быть удален с помощью процесса, известного как заземление. Заземление — это процесс удаления избыточного заряда с объекта посредством передачи электронов между ним и другим объектом значительного размера. Когда заряженный объект заземлен, избыточный заряд уравновешивается переносом электронов между заряженным объектом и землей.Заземление — это просто объект, который служит, казалось бы, бесконечным резервуаром электронов; Земля способна передавать электроны заряженному объекту или принимать электроны от заряженного объекта, чтобы нейтрализовать этот объект. В этом последнем разделе Урока 2 будет обсуждаться процесс заземления.

Заземление отрицательно заряженного объекта

Чтобы начать обсуждение заземления, мы рассмотрим заземление отрицательно заряженного электроскопа.Любой отрицательно заряженный объект имеет избыток электронов. Если нужно удалить заряд, ему придется потерять лишние электроны. Как только лишние электроны удалены из объекта, в объекте будет равное количество протонов и электронов, и он будет иметь баланс заряда. Чтобы удалить избыток электронов из отрицательно заряженного электроскопа, электроскоп должен быть подключен проводящим путем к другому объекту, который способен принимать эти электроны.Другой объект — земля. В типичных электростатических экспериментах и ​​демонстрациях это делается простым касанием электроскопа рукой. При контакте избыточные электроны покидают электроскоп и попадают в человека, который его касается. Эти избыточные электроны впоследствии распространяются по поверхности человека.

Этот процесс заземления работает, потому что избыточные электроны отталкивают друг друга. Как всегда, отталкивающее воздействие между одноименно заряженными электронами заставляет их искать средства пространственного отделения друг от друга.Это пространственное разделение достигается за счет перемещения к более крупному объекту, который дает большую площадь поверхности для распространения. Из-за относительного размера человека по сравнению с типичным электроскопом избыточные электроны (почти все они) способны уменьшать силы отталкивания, перемещаясь в человека (то есть на землю). Как и контактная зарядка, о которой говорилось ранее, заземление — это просто еще один пример разделения заряда между двумя объектами. Степень, в которой объект готов разделить избыточный заряд, пропорциональна его размеру.Таким образом, эффективная земля — ​​это просто объект с достаточно значительным размером, чтобы разделить подавляющее большинство избыточного заряда.

Заземление положительно заряженного объекта

Предыдущее обсуждение описывает заземление отрицательно заряженного электроскопа. Электроны переносились с электроскопа на землю. Но что, если электроскоп заряжен положительно? Как перенос электрона позволяет нейтрализовать объект с избытком протонов? Чтобы исследовать эти вопросы, мы рассмотрим заземление положительно заряженного электроскопа.Положительно заряженный электроскоп должен получать электроны, чтобы получить равное количество протонов и электронов. Собирая электроны от к земле , электроскоп будет иметь баланс заряда и, следовательно, будет нейтральным. Таким образом, заземление положительно заряженного электроскопа включает передачу электронов от земли к электроскопу. Этот процесс работает, потому что избыточный положительный заряд на электроскопе притягивает электроны от земли (в данном случае от человека).Хотя это может нарушить любой баланс заряда, присутствующий на человеке, значительно больший размер человека позволяет избыточному заряду отдаляться друг от друга. Как и в случае заземления отрицательно заряженного электроскопа, заземление положительно заряженного электроскопа включает разделение заряда. Избыточный положительный заряд распределяется между электроскопом и землей. И еще раз: степень, в которой объект готов разделить избыточный заряд, пропорциональна его размеру.Человек — эффективная почва, потому что у него достаточно размера, чтобы разделить подавляющее большинство избыточного положительного заряда.

Необходимость проведения пути

Любой объект может быть заземлен при условии, что заряженные атомы этого объекта имеют проводящий путь между атомами и землей. Обычно в лаборатории приклеивают две соломинки к заряженной алюминиевой пластине. Одна соломка покрыта алюминиевой фольгой, а другая — голым пластиком.При прикосновении к соломке с алюминиевым покрытием алюминиевая пластина теряет заряд. Он заземлен за счет движения электронов от земли к алюминиевой пластине. При прикосновении к пластиковой соломке заземления не происходит. Пластик служит изолятором и предотвращает попадание электронов от земли к алюминиевой пластине. Заземление требует наличия проводящего пути между землей и заземляемым объектом. Электроны будут двигаться по этому пути.

Урок 2 этого раздела Физического класса был посвящен методам зарядки и разрядки объектов.Один из принципов, который постоянно возникал, заключался в соотношении силы и расстояния. Эта связь будет исследована в Уроке 3.

Мы хотели бы предложить …

Иногда просто прочитать об этом недостаточно. Вы должны с ним взаимодействовать! И это именно то, что вы делаете, когда используете одно из интерактивных материалов The Physics Classroom. Мы хотели бы предложить вам совместить чтение этой страницы с использованием нашего интерактивного зарядного устройства.Вы можете найти его в разделе Physics Interactives на нашем сайте. Charging Interactive — это электростатическая «игровая площадка», которая позволяет учащемуся исследовать различные концепции, связанные с зарядом, взаимодействиями зарядов, процессами зарядки и заземлением. Как только вы освоитесь с концепциями, коснитесь кнопки «Играть» своим игровым лицом.

Проверьте свое понимание

Используйте свое понимание заряда, чтобы ответить на следующие вопросы.По завершении нажмите кнопку, чтобы просмотреть ответы.

1. Человек, стоящий на земле, касается положительно заряженной консервной банки. После этого поп может стать нейтральным. Поп может стать нейтральным во время этого процесса, потому что ______.

а. электроны переходят от баночки к человеку (земле)

г. электроны переходят от человека (земли) к банке

г. протоны переходят от баллончика к человеку (земле)

г.протоны переходят от человека (земли) к банке

2. Студент-физик, стоя на земле, касается разряженной пластиковой бейсбольной битой отрицательно заряженным электроскопом. Это вызовет ___.

а. Электроскоп должен быть заземлен, поскольку электроны вытекают из электроскопа.

г. Электроскоп должен быть заземлен, поскольку электроны попадают в электроскоп.

г. Электроскоп должен быть заземлен, поскольку протоны выходят из электроскопа.

г. Электроскоп должен быть заземлен, поскольку протоны попадают в электроскоп.

e. бейсбольной битой, чтобы получить избыток протонов.

ф. абсолютно ничего (или очень мало) произойдет, так как пластиковая бита не проводит.

3. ИСТИНА или ЛОЖЬ :

Объект, который становится заземленным, получает нейтроны во время процесса заземления.

Как нейтрализовать заряд объекта, который нельзя заземлить

В предыдущем посте мы узнали, что в зоне, защищенной от электростатического разряда (EPA), все поверхности, предметы, люди и устройства, чувствительные к электростатическому разряду (ESD), имеют одинаковый электрический потенциал. Мы достигаем этого, используя только «заземляемые» материалы или. Но что делать, если вам абсолютно необходим предмет в вашем EPA, и он не может быть заземлен? Не переживайте, не вся надежда потеряна! Есть несколько вариантов, которые позволят вам использовать рассматриваемый предмет.Поясним…

Проводники и изоляторы

В ESD Control мы различаем проводников и изоляторов . Материалы, которые легко переносят электроны, называются проводниками и . Некоторыми примерами проводников являются металлы, углерод и слой пота человеческого тела.

Заряженный проводник может переносить электроны, что позволяет ему быть заземленным

Материалы, которые не переносят электроны легко, называются изоляторами и по определению являются непроводящими.Некоторые известные изоляторы — это обычные пластмассы и стекло.

Изоляторы удерживают заряд, их нельзя заземлить и «отводить» заряд.

Как проводники, так и изоляторы могут заряжаться статическим электричеством и разряжаться. Электростатические заряды можно эффективно снять с проводников, заземлив их. Однако заземленный элемент должен быть токопроводящим или рассеивающим. С другой стороны, изолятор будет удерживать заряд и не может быть заземлен и «отводит» заряд.

Проводники и изоляторы в EPA

Первые два фундаментальных принципа ESD Control:

1. Заземлите все проводники, включая людей.
2. Снимите все изоляторы.

Чтобы достичь №1, все поверхности, продукты и люди связаны с землей. Связывание означает соединение, обычно через сопротивление от 1 до 10 МОм. Ремешки для запястий и коврики для рабочей поверхности — одни из наиболее распространенных устройств, используемых для снятия статических зарядов.Браслеты отводят заряд от операторов, а правильно заземленный коврик обеспечит заземление для открытых устройств, чувствительных к электростатическому разряду. Подвижные предметы (например, контейнеры и инструменты) скрепляются путем нахождения на скрепленной поверхности или удерживания связанным человеком.

Однако что, если рассматриваемый статический заряд находится на чем-то, что нельзя заземлить, например, на изоляторе? Тогда вступит в силу № 2 наших принципов управления электростатическим разрядом. Согласно стандарту ESD «» все второстепенные изоляторы и предметы (пластмассы и бумага), такие как кофейные чашки, пищевые обертки и личные вещи, должны быть удалены с рабочей станции или любых других предметов. операция, при которой обрабатываются незащищенные ESDS. Угроза электростатического разряда, связанная с основными изоляторами технологического процесса или источниками электростатического поля , должна быть оценена, чтобы убедиться, что:

• электростатическое поле в месте работы с ESDS не должно превышать 5 000 В / м;

или

• если электростатический потенциал, измеренный на поверхности технологического изолятора, превышает 2 000 В, объект должен находиться на расстоянии не менее 30 см от ESDS; и

• если электростатический потенциал, измеренный на поверхности технологического изолятора, превышает 125 В, объект должен находиться на расстоянии не менее 2,5 см от ESDS.”

[IEC 61340-5-1: 2016 пункт 5.3.4.2 Изоляторы]

Всегда держите изоляторы на расстоянии не менее 31 см от предметов ESDS

Изоляторы, необходимые для процесса

Ну, все мы знаем, что в жизни нет ничего черного и белого. Было бы легко просто следовать приведенным выше «правилам» и Боб — ваш дядя, но, к сожалению, это не всегда возможно. Бывают ситуации, когда упомянутый изолятор является предметом, используемым на рабочем месте, например ручным инструментом.Они необходимы — вы не можете просто выбросить их из EPA. Если вы это сделаете, работа не будет выполнена.

Итак, возникает вопрос — как «удалить» эти жизненно важные изоляторы, фактически не «удаляя» их из своего EPA? Сначала вы должны попробовать 2 варианта:

.

1. Замените обычные изоляционные предметы на антистатическую версию. Имеется множество инструментов и принадлежностей, защищенных от электростатического разряда — от обработки документов до чашек и диспенсеров, щеток и мусорных баков. Они являются проводящими или рассеивающими и заменяют стандартные изолирующие разновидности, которые обычно используются на рабочем месте.Дополнительные сведения об использовании инструментов и аксессуаров, защищающих от электростатического разряда, см. В этом посте.

2. Периодически наносите слой Topical Antistat. Reztore® Topical Antistat (или аналогичный раствор) предназначен для использования на поверхностях, не подверженных электростатическому разряду. После нанесения и высыхания поверхности остается антистатическое и защитное покрытие, рассеивающее статическое электричество. Покрытие, рассеивающее статическое электричество, позволяет заряду стекать при заземлении. Антистатические свойства снизят трибоэлектрическое напряжение до менее 200 вольт.Таким образом, он придает поверхностям электрические свойства, не вызывающие электростатического разряда, до тех пор, пока твердое покрытие не изнашивается.

Если эти два варианта не подходят для вашего приложения, изолятор называют «важным для процесса», и поэтому нейтрализация с помощью ионизатора должна стать необходимой частью вашей программы управления электростатическим разрядом.

Нейтрализация

На большинстве рабочих станций ESD есть изоляторы или изолированные проводники, которые нельзя удалить или заменить. Их следует решать с помощью ионизации.Примерами некоторых изоляторов, необходимых для общепринятых технологических процессов, являются подложка для печатных плат, изолирующие испытательные приспособления и пластиковые корпуса изделий.

Корпуса для электронных устройств — изоляторы, необходимые для производства

Примером изолированных проводов могут быть токопроводящие дорожки или компоненты, установленные на печатной плате, которые не контактируют с рабочей поверхностью ESD.

Ионизатор создает большое количество положительно и отрицательно заряженных ионов. Вентиляторы помогают ионам течь по рабочей зоне.Ионизация может нейтрализовать статические заряды на изоляторе за считанные секунды, тем самым уменьшая их способность вызывать повреждение электростатическим разрядом. Заряженные ионы, созданные ионизатором, будут:

• нейтрализует заряды на технологических изоляторах
• нейтрализует заряды на второстепенных изоляторах
• нейтрализует изолированные проводники
• минимизировать трибоэлектрический заряд

Изоляторы и изолированные проводники часто используются в устройствах, чувствительных к электростатическому разряду (ESDS) — ионизаторы могут помочь

Сводка

Изоляторы по определению не являются проводниками и поэтому не могут быть заземлены.Изоляторы можно контролировать, выполнив следующие действия в EPA:

• Всегда держите изоляторы на расстоянии не менее 31 см от предметов ESDS или
• Замените обычные изоляционные элементы на версию с защитой от электростатического разряда или
• Периодически наносите слой Topical Antistat

Когда ничего из вышеперечисленного невозможно, изолятор называют «важным для процесса», и поэтому нейтрализация с помощью ионизатора должна стать необходимой частью вашей программы управления электростатическим разрядом.

Статическое электричество что это как контролировать удалить устранить статический шок

Как понять статическое электричество?

Цель этой статьи — помочь читателю ответить на некоторые вопросы о статическом электричестве: Что такое статическое электричество ?; Как предотвратить статический шок?; Что вызывает статическое электричество ?; Как нейтрализовать или контролировать статический заряд ?; Как снять статический заряд с непроводящего материала, например, из пластика, бумаги и стекла. СТАТИЧЕСКОЕ ЭЛЕКТРИЧЕСТВО: Статическое электричество — это дисбаланс электрических зарядов внутри или на поверхности материала или электричества в состоянии покоя. Он может состоять из положительных или отрицательных зарядов или как положительных, так и отрицательных зарядов.

Статическое электричество — это электричество, но его характеристики создают
проблемы, которые обходятся отрасли в миллиарды долларов в год. Яснее
понимание статического электричества и электростатики можно получить, объяснив молнию.Статическое электричество
в атмосфере находится в неуравновешенном состоянии остается в таком состоянии до тех пор, пока градиент потенциала, между
облаков, достигает уровня, при котором изолятор между облаками в
в этом случае воздух, чтобы сломаться или выйти из строя. Молния создана, чтобы уравнять
потенциальный градиент. На короткое мгновение вспыхивает молния,
статическое электричество становится более привычным, электричество больше не находится в состоянии покоя.

Что мы знаем об этом явлении, называемом «статическое электричество», «электростатика» или «статический шок»?
Что такое статическое электричество и как снять статическое электричество или хотя бы контролировать / уменьшить статическое электричество? Приведенная ниже информация поможет вам понять статическое электричество и контролировать связанные с ним расходы.

ПРИЧИНА
Статическое электричество генерируется дисбалансом молекулярной конструкции
относительно непроводящих изоляторов, таких как пластмассы, бумага, стекло, керамика и другие непроводящие материалы.
Вся материя состоит из атомов. Сбалансированный атом содержит положительные
заряды, которые присутствуют в ядре атома. Равное количество
отрицательных зарядов вращается вокруг этого ядра в форме электронов.Оба заряда равны и, следовательно, общий заряд сбалансированного
атом равен нулю. Однако, если эта конфигурация будет нарушена и
удалив несколько электронов из этого атома, мы получим большую
положительный заряд в ядре и дефицит электронов, который
дает вам общий заряд в положительном направлении. Наоборот,
если мы добавим несколько дополнительных электронов, мы получим общий заряд
отрицательный, из-за того, что у нас сейчас избыток электронов
и чистый заряд теперь в отрицательном направлении.См. Рисунок
ниже.

Некоторые материалы, такие как стекло, волосы и нейлон, имеют тенденцию
отдать электроны и стать положительно заряженными. Другие материалы
такие как полипропилен, винил (ПВХ), кремний, тефлон, силикон.
собирать электроны и становиться отрицательно заряженными. Трибоэлектрический
серия представляет собой список различных материалов и тенденцию к зарядке
положительные или отрицательные, или, другими словами, теряют или приобретают электроны.

ПРОВОДИМОСТЬ

Способность материала отдавать свои электроны или
поглощение лишних электронов зависит исключительно от проводимости
материал, с которым вы работаете. Например, чистый проводник,
например, медь, имеет жесткую молекулярную структуру, которая не позволяет
его электроны должны свободно перемещаться. Однако по мере приближения к
полупроводниковый диапазон, например, некоторые высокосортные бумаги, способность этого
материал для передачи своих электронов относительно легко и может быть выполнен
трением, теплом или давлением.Когда вы приближаетесь к чисто непроводящему
материалы, такие как пластмассы, стеклокерамика, очень легко нарушить молекулярную
конструкции и заставляют материал заряжаться при малейшем трении,
тепло или давление. Если проводимость обрабатываемого материала может
быть управляемым, то предотвращение статического электричества становится относительно
легкий. Однако, если материал непроводящий, на нем может накапливаться статическое электричество.

Например, добавление поверхностной проводимости пластмасс переместит
их в более высокий диапазон проводимости и предотвратить накопление
статического электричества, вызванного трением.Иногда их называют материалами, рассеивающими статическое электричество. Это обычно
достигается за счет использования таких добавок, как влага и антистатические спреи.
Средний антистатический спрей состоит из материала на основе мыла.
который был разбавлен растворителем, например слабым спиртом. Антипирен
добавлен для борьбы с воспламеняемостью растворителя. Вскоре после
контакт с вашим материалом, антипирен и растворители испаряются
оставляя вам токопроводящее покрытие на поверхности материала.Теперь пластик стал проводящим, и пока это покрытие остается
не беспокоить, будет сложно генерировать статическое электричество
в этом материале.

Как снять статическое электричество?

ИОНИЗАЦИЯ

Как работает антистатическое ионизирующее оборудование?

Следуя вышеуказанным шагам, вы можете уменьшить
опасность накопления высоких зарядов статического электричества до точки.Однако описанные выше шаги пассивны и имеют ограниченную эффективность.
Кроме того, изменение указанного материала или добавление спрея может быть невозможно или недопустимо. Активный метод статического контроля — ионизация. Это важно
чтобы понять, что статическое электричество невозможно полностью устранить.
Фактически, термин «нейтрализаторы статического электричества» определенно
вводящие в заблуждение.

Сепараторы статического электричества — это действительно ионизирующие устройства, которые производят
как положительные, так и отрицательные ионы привлекаются несбалансированным
материал так, чтобы нейтрализация действительно произошла.Например,
заряженный кусок материала можно нейтрализовать с помощью
статический нейтрализатор. Однако это не устраняет статическое электричество.
электричество, потому что, если материал снова трется после
при нейтрализации статического электричества будет генерироваться.

Чтобы получить максимальную пользу от нейтрализации статического электричества
или оборудования для контроля статического электричества, важно, чтобы вы понимали, как они работают
и как они обеспечивают средства нейтрализации.Самый электронный
статические нейтрализаторы построены путем размещения высокого напряжения
на остром месте в непосредственной близости от заземленного экрана или
кожух. Есть два основных типа ионизаторов статического контроля:
ПЕРЕМЕННЫЙ ТОК.

С ионизаторами переменного тока переменное высокое напряжение
импульсы тока через 60 циклов, воздух между
острые концы и заземленный корпус фактически сломан
вниз за счет ионизации и, следовательно, как положительные, так и отрицательные
генерируются ионы.Половина цикла используется для
генерировать отрицательные ионы, а другая половина используется для генерации
положительные ионы. На 50 или 60 циклов в секунду полярность электросети
меняет ионизацию каждые 1/100 или 1/120 секунды.

Ионизаторы постоянного тока

также подают высокое напряжение на острый конец, но при этом необходимо
для создания противоположной полярности с помощью второго источника питания или
какая-то схемотехника для переключения полярности.

У систем переменного и постоянного тока есть преимущества.Заявка, стоимость,
производительность, пространство — все это учитывается при выборе правильного
тип используемого ионизатора статического контроля.

Если нейтрализующийся материал заряжен положительно,
он немедленно поглощает отрицательные ионы из статического нейтрализатора
и отталкивать положительные ионы. Когда материал нейтрализуется,
больше нет электростатического притяжения, и материал
перестанет поглощать ионы. И наоборот, если материал
нейтрализован заряжен отрицательно, он поглотит положительный
ионы, генерируемые нейтрализатором, и отталкивают отрицательные
ионы.Опять же, как только нейтрализация завершена, материал
больше не будет притягивать ионы. См. Рисунок ниже.

Оборудование с ядерной установкой может также использоваться для генерации ионизированных
воздух для нейтрализации статического электричества. Эти устройства, работающие на полонии
210 изотопов, период полураспада которых составляет всего 138 дней, постоянно
теряют свою силу и подлежат замене ежегодно. Они есть
дороже и менее эффективно, чем с электрическим приводом
устройств.Эти ядерные устройства не могут быть куплены и
сданы в аренду пользователями. Стоимость годовой аренды обычно превышает
закупочная цена сопоставимых устройств с электрическим приводом.

Пожалуйста, просмотрите
эта статья для дополнительной информации по уникальным вопросам
связанных с высокоскоростными приложениями.

Узнать больше о
статический контроль для электроники и электростатического разряда
(ESD) проблемы.

РЕШЕНИЕ
Для решения проблем, связанных со статическим электричеством, некоторые основные
шаги должны быть предприняты.Логический подход должен быть таким:

A. Определить
проблема.
B. Определите проблему и цели, которые необходимо достичь, чтобы рассмотреть
задача решена.
C. Определите решение
варианты с помощью инженеров, имеющих опыт управления статическим электричеством
D. Выберите правильный контроль статического электричества
оборудование для решения проблемы.

Устранение неполадок Проблема статического электричества, какое-то измерение
оборудование полезно.Например, ElectroStatics, Incorporated Model
Электростатический счетчик 9000 измеряет количество
статического электричества и определите полярность
как положительный, так и отрицательный. Измерение и определение местоположения статических
электричество устранит тайну, часто связанную с этим
явление.

После выявления проблемы и определения целей
Далее следует рассмотреть варианты решения с помощью опытных инженеров Electrostatics, Inc.

ИДЕНТИФИКАЦИЯ ПРОБЛЕМЫ
Перед тем, как решить любую проблему, ее необходимо идентифицировать. Это твоя проблема
связано со статическим электричеством? Необходимо провести углубленный анализ
с необходимыми
оборудование и опыт
выявить и решить проблему.

Пассивные решения

ИНДУКЦИЯ
Снятие или нейтрализация статического электричества с помощью индукции является самым простым.
и самый старый метод.Мишура или специальная проволока — наиболее распространенные инструменты для этого применения.
Тем не менее, мишура часто используется неправильно, загрязняется и повреждается, и поэтому часто
не успешный. Первое, что нужно признать, — это факт
что любое индукционное устройство, такое как мишура, никогда не уменьшит или не нейтрализует
статическое электричество до уровня нулевого потенциала. Это связано с
тот факт, что пороговое или начальное напряжение требуется для «запуска»
процесс и это напряжение высокое.

Во-первых, необходимо использовать правильное индукционное оборудование. В
индукционная шина должна быть хорошо заземлена. Индукционная панель
должен быть плотно растянут и размещен на расстоянии 1/4 дюйма от материала
быть нейтрализованным. Под материалом должно быть «свободное воздушное пространство».
нейтрализовать непосредственно под или над местом, где вы помещаете
мишура. Таким образом индукция уменьшит статическое электричество.
с обеих сторон статического материала.

На самом деле, если используются вышеперечисленные ступени, острые концы или
точки заземленного индукционного устройства будут ионизировать воздух над
поверхность нейтрализуется, потому что заземленные острые концы размещены
в электростатическом поле, возникающем из-за статического электричества.
Если статический заряд отрицательной полярности, электростатическое поле
отрицательный, а положительные ионы генерируются через заземленный острый
концы индукционного устройства и положительные ионы притягиваются обратно
к статической нагруженной поверхности.И наоборот, если статический заряд положительный
в полярности отрицательные ионы будут генерироваться индукцией заземления.
устройство и привлекла обратно к заряженной области.

Индукция работает, но ограничивается снижением уровня статического электричества.
до порогового уровня, который обычно все еще очень высок и обычно превышает уровень, необходимый для уменьшения или устранения проблем, связанных со статическим электричеством. Ионизация
или активный статический контроль — лучший способ уменьшить статический заряд
на непроводящих поверхностях до очень низкого уровня.

ЗАЗЕМЛЕНИЕ
Также возможно нарушить молекулярную структуру вашего оператора.
Как бы смешно это ни звучало, если оператор изолирован, стоя
на деревянном полу или на подошве из креповой резины, он скоро подберет
градиент напряжения. Например, оператор может взимать
до нескольких сотен вольт каждый раз, когда он берется за кусок заряженного пластика.
По мере того, как он обращается со множеством разных предметов, он получает более высокий заряд.
градиент напряжения до тех пор, пока не произойдет вспышка и оператор не получит
сотрясение и / или повреждение устройства, чувствительного к статическому электричеству.Это можно предотвратить
поставив оператора на заземленный токопроводящий коврик, используя
оборудования для заземления персонала, которое имеется в продаже и производится
ионизация. Читать далее
о статическом контроле ESD,

Оборудование для заземления персонала становится важным, если ваше
операторы сидят во время работы. Это лучшее средство
изолирующих операторов и, следовательно, они становятся чрезвычайно
уязвимы для статического разряда из-за зарядки.Этот феномен
может быть связано с человеком, который волочится за живыми
комнатный коврик, а затем разрядится, прикоснувшись к хорошо заземленному
фонарь.

Кроме того, заземление всего оборудования вашего завода и
сопутствующее оборудование является наиболее важным. Не перестает удивлять
нам, что на многих заводах работает оборудование, которое не
заземлен электрически. Помимо фактора безопасности, заземленный
машина поможет снять чрезвычайно высокий заряд статического электричества.
электричество от частичных проводов.Помните, заземление — это
только помощь в уменьшении ваших проблем со статическим электричеством.
Это не решение.

Например, заземление ваших операторов не будет истощать
снимать статическое электричество со своей одежды. Кроме того, это не будет
слить статическое электричество из пластикового контейнера, возможно,
держа. Электропроводность некоторых видов одежды и большинства пластиков.
настолько низок, что электричество не может течь на землю; следовательно, «статический
электричество.»Чтобы решить эту проблему, ионизация или активный статический
необходимо использовать контроль.

Что такое заземление? Вот почему босиком приносит пользу вашему телу

• Есть ли наука в основе методов заземления? Да, и он достаточно прочный, чтобы каждый день хотелось копать ногами в траве.
• Каждая химическая реакция, любая перегруппировка молекул, которая происходит где-либо и когда-либо, включает в себя электрические заряды, притяжение и отталкивание.
• Растущее количество научных данных показывает, что нарушение заряда организма является проблемой для здоровья, и врачи должны обратить на это внимание.
• Читайте дальше, чтобы разобраться в науке, лежащей в основе заземления, и изучить некоторые методы, которые можно попробовать по ходу дела.

Когда ты был маленьким, ты когда-нибудь шаркал ногами в носках по ковру, а затем легким прикосновением шлепал своего младшего брата?

Конечно, нет. Дети этого не делают.

Если да, то, конечно, гипотетически, вы почувствовали эффект заземления или заземления.

Скорее всего, концепция этой статьи звучит для вас немного хиппи. Возможно, вы представили себе человека, стоящего босиком на улице, чтобы быть единым с энергией земли, и задаетесь вопросом, в чем смысл.

Стоит ли за заземлением наука? Да, и он достаточно прочный, чтобы каждый день хотелось копать ногами в траве. Читайте дальше, чтобы узнать о преимуществах заземления и о том, как можно использовать заземляющие коврики, листы заземления, заземляющую обувь и полезные вещи на открытом воздухе для восстановления систем организма.

Что такое заземление

Прежде чем мы углубимся в то, что все это означает, есть основная предпосылка физики, которая помогает всему этому обрести больше смысла: вы и все люди, животные, растения и неодушевленные объекты — электрические существа, живущие в электрическом мире. Все, что состоит из атомов (то есть… все), имеет чистый заряд, который может быть положительным, отрицательным или нейтральным.

Каждая химическая реакция, любая перегруппировка молекул, которая происходит где-либо и когда-либо, включает в себя электрические заряды, притяжение и отталкивание.Без сильного притяжения атомов друг к другу посредством энергетических связей вы и устройство, которое вы используете для чтения, рассеялись бы на частицы.

Итак, когда ваш организм полностью заряжен, происходят химические реакции, которых не должно быть, и реакции не происходят, когда должны. Растущее количество доказательств показывает, что нарушение заряда организма является проблемой для здоровья, и врачи должны обратить на это внимание. ^[1] Подробнее о том, как у вас портится заряд через минуту.

Земля имеет циклический импульсный отрицательный заряд

Земля естественным образом имеет бесконечный запас отрицательных электронов, которые излучаются по шаблону. ^[2] Естественные ритмы излучения Солнца, молнии и земной орбиты восполняют этот запас в цикле.

Поверхность земли проводит энергию, за исключением засушливых пустынных районов. Вот почему электричество хочет найти землю по пути наименьшего сопротивления. Подумайте о прикосновении к металлическому столбу и о легком шоке. Этот скачок представляет собой статическое электричество, покидающее ваше тело, спускающееся по полюсу и в конечном итоге попадающее в землю. Заземление означает разряд накопленного статического электричества либо непосредственно в землю, либо через проводник в землю.Заземление немного конкретнее. Когда ваше тело находится в прямом контакте с землей, без каких-либо препятствий, таких как обувь или ковер, вы заземляетесь.

Зачем нужно заземлять себя: преимущества заземления

Ваша обычная повседневная жизнь накапливает в теле положительный заряд. До последних нескольких сотен лет люди проводили много времени в контакте с Землей, гуляя или спая на земле, и ничто не препятствовало передаче электронов. Это был естественный механизм для возвращения к нейтральному состоянию в течение дня и во время сна.

В наши дни мы этого не понимаем. Такие вещи, как ношение обуви и прогулки по зданиям, не позволяют вам разрядить накопленный вами заряд в землю.

Преимущества заземления себя

Так зачем вообще заземлять? Вот некоторые из научно обоснованных преимуществ заземления:

• Регулирует кортизол, главный гормон стресса в вашем организме. ^[3] (лучшая регуляция означает, что вы быстро восстанавливаетесь после стресса, вместо того, чтобы чувствовать тревогу долгое время после стрессового события)
• Нейтрализует свободные радикалы ^[4] , которые представляют собой высокореактивные молекулы, повреждающие клетки
• Уменьшает воспаление ^[5]
• Снижает напряжение ^[6]
• Улучшает сон ^[7]
• Снижает некоторые факторы риска сердечно-сосудистых заболеваний ^[8]
• Уменьшает боль ^[9]
• Переводит тело из стрессового режима борьбы или бегства в восстанавливающий режим отдыха и переваривания пищи ^[10]

Техника заземления

Лучший способ заземлить себя — выйти босиком по грязи или песку.Если у вас в подвале бетонный пол или пол из керамической плитки, это тоже работает, если он стоит на бетонной плите, а не на фанерных досках или других изоляторах. Если вы хотите немного дополнительного заземления или живете в большом городе, где мало почвы, у вас есть несколько вариантов.

Лист заземления

В каждом доме есть сеть заземляющих проводов, соединяющих источник электричества с землей. Это помогает завершить цепь, используя землю, а не ваше тело, так что вы можете прикасаться к своим телевизорам, блендерам и тому подобному, не пугаясь.

Заземляющий лист подключается к обычной розетке и подключается к заземляющим проводам в вашей домашней проводке (а не к источнику электричества, поэтому не беспокойтесь о подключении к сети всю ночь). Поскольку он проводит энергию полностью в землю, вы можете провести всю ночь, заземляясь, не спя в траве. Обычно он сделан из хлопка и тонкой серебряной нити для проводимости, поэтому лист будет доставлять отрицательные электроны с земли к вашему телу и нейтрализовать положительные заряды.

Башмаки заземления

Заземляющие башмаки имеют небольшой провод в части подошвы, обычно мяч, обеспечивающий электрический путь к земле.Они популярны как повседневная обувь, обеспечивающая заземление на весь день, или как обувь для упражнений в минималистском стиле для повышения выносливости. Однако не вся минималистичная обувь является заземляющей. Резиновая подошва является изолятором, поэтому вам необходимо иметь проводящий материал, вплетенный в подошву, или в виде встроенного диска, который соединяет подошвы ваших ног с землей.

Коврик заземления

Все электронные устройства излучают электромагнитные поля, которые могут нарушить заряд. Вы можете использовать заземляющий коврик под предплечьями или под босыми ногами, когда работаете за компьютером, чтобы уменьшить дребезжание вашей системы из-за воздействия ЭМП.

Итак, это работает?

Предварительные данные указывают на то, что да. Честно говоря, нужна ли вам абсолютная уверенность остроумного ученого, чтобы сбросить с себя обувь? Когда вы выходите на улицу и бегаете босиком, вы чувствуете себя хорошо. Если со временем заметите положительные изменения, то даже лучше.

Вам также могут понравиться

Преимущества заземления для здоровья

Носить босиком ногу по мокрой траве, грязи, песку или воде — это последняя тенденция в области велнеса. Когда кожа соприкасается с землей, человеческое тело становится губкой, которая впитывает отрицательно заряженные электроны земли.Эта практика быстро завоевывает признание как новый способ защиты вашего здоровья и борьбы с оскорблениями нашего нынешнего образа жизни. Современная концепция заземления дебютировала в 2010 году, когда была выпущена книга Клинта Обера «Заземление : самое важное открытие в области здравоохранения?» Почти 12 лет назад Обер, пионер американской индустрии кабельного телевидения на пенсии, обнаружил, что та же система заземления, которая используется для стабилизации телекоммуникаций и проводов, также может стабилизировать атомы в человеческом теле, улучшая функцию всех систем организма.

Заземление практиковалось с незапамятных времен, когда наши предки ходили босиком, в мокасинах или сандалиях из проводящей кожи. Возможно, это одно из объяснений их долголетия и крепкого здоровья. После изобретения обуви на резиновой подошве между человечеством и нашим величайшим источником электронов — Землей был воздвигнут непроводящий барьер. Поскольку наш прямой контакт с землей исчезает из-за повседневного использования синтетических полов и обуви, электромагнитная нестабильность угрожает нашему здоровью.

Все наши клетки состоят из атомов. Атомы обладают уникальными положительными и отрицательными зарядами, которые основаны на количестве отрицательных электронов или положительных протонов, которые они несут. Многие здоровые атомы имеют отрицательный заряд, потому что в них больше электронов; однако у этих атомов могут быть «украдены» электроны, что делает их очень реактивными и разрушающими. В таком состоянии их называют свободными радикалами. По мере того как свободные радикалы проникают в клетки и ткани, наше здоровье ухудшается. Единственный способ остановить этот деструктивный процесс — снабдить организм нейтрализующими антиоксидантами или большой дозой отрицательных электронов через заземление.

Заземление нейтрализует свободные радикалы

Свободные радикалы образуются в результате воспаления, инфекции, повреждения клеток, травм, стресса и токсической окружающей среды. Они заставляют нашу иммунную систему реагировать на эти угрозы. Активная иммунная система производит больше свободных радикалов, и вскоре наше тело пытается тушить пожары, но у него недостаточно ресурсов для этого. Кроме того, индустриализация и наш все более технологичный мир бросили нас в лабиринт электромагнитных полей, которые нарушают электрический баланс наших клеток.Обилие свободных радикалов, нестабильные заряды, воспаление и активация иммунной системы ответственны за некоторые из наших наиболее опасных хронических состояний, таких как рак, сердечно-сосудистые заболевания, диабет, синдромы хронической боли и аутоиммунитет.

Заземление — это простое и недорогое средство, с помощью которого большинство из нас может бороться с этими разрушительными силами. Отрицательные электроны, поглощенные землей, гасят свободные радикалы, поддерживают иммунную систему и тушат пожары. Лауреат Нобелевской премии Ричард Фейнман описал эффект зонтика, созданный, когда мы «Земля».Он утверждал, что заземление уравновешивает электронный потенциал между телом и землей, поэтому тело становится продолжением магнитного поля Земли. Этот потенциал «нейтрализует, уменьшает и отталкивает электрические поля от тела».

Заземление улучшает сон, облегчение боли и стресса

Заземление улучшает сон, помогает справиться с болью и нормализует кортизол (гормон стресса), снижая реакцию на стресс.

Нервная система — это электрическая система тела, которая влияет на все эти действия.Было показано, что приток отрицательных электронов с Земли успокаивает нервную систему, сдвигая вегетативную нервную систему с симпатической ветви «сражайся или беги» к парасимпатической ветви «отдыха и усвоения пищи».

Снижение сна и стресса жизненно важны для снятия боли и снижения риска многих хронических заболеваний. В слепом пилотном исследовании 60 человек, страдающих нарушениями сна и хронической болью в мышцах и суставах в течение как минимум шести месяцев, заземление каждую ночь в течение одного месяца приводило к улучшению качества сна на 74-100 процентов, ощущению отдохнувшего после пробуждения, ригидности мышц и боль, хроническая боль в спине и суставах и общее самочувствие.Заземление помогает установить нормальный уровень кортизола ночью, что улучшает сон, боль и стресс.

Заземление улучшает воспаление и иммунитет

Новые исследования также показывают, что заземление положительно влияет на воспалительную реакцию и иммунную систему, что может иметь далеко идущие преимущества для здоровья. Мы уже знаем, что заземление улучшает уровень кортизола. Поскольку высокий уровень кортизола, связанный с хроническим стрессом, приводит к системному воспалению в организме, заземление, безусловно, может уменьшить воспаление, поскольку оно нормализует кортизол.

Приток свободных отрицательных электронов из Земли также борется с положительно заряженными свободными радикалами, генерируемыми воспалительными факторами, поскольку они реагируют на травму, инфекцию, травму или стресс. Поскольку заземление нейтрализует свободные радикалы, иммунный ответ успокаивается. Исцеление происходит быстрее при отсутствии разрушительных свободных радикалов. Когда в организме дефицит отрицательных электронов, клетки и ткани уязвимы для разрушения, что приводит к свободным радикалам, системному воспалению и хронической иммунной активации.Эта среда увеличивает риск рака, аутоиммунитета, инфекций, хронических болей и общего ухудшения здоровья.

Есть много способов поощрить заземление. Существует множество материалов для заземления — от листов до обуви. Однако самый простой и недорогой способ приземлиться — просто пройтись по земле босиком. Влага является лучшим проводником, поэтому мокрая трава, грязь, пляж или озеро обеспечивают наилучшее заземление. Также полезно знать, что кожа, металл, хлопок и не окрашенный бетон являются токопроводящими.Однако тротуар, дерево, пластик, резина, синтетические или изолированные материалы будут блокировать полезные отрицательные заряды от земли.

Источники:

1. Chevalier, G., Sinatra, S. T., Oschman, J. L., Sokal, K., & Sokal, P. (2012). Заземление: последствия для здоровья повторного подключения человеческого тела к поверхностным электронам Земли. Journal of Environmental and Public Health , 2012 , 291541. http://doi.org/10.1155/2012/291541
2. Ошман, Дж.Л., Шевалье Г. и Браун Р. (2015). Влияние заземления на воспаление, иммунный ответ, заживление ран, а также профилактику и лечение хронических воспалительных и аутоиммунных заболеваний. Журнал исследований воспаления , 8 , 83–96. http://doi.org/10.2147/JIR.S69656

ESD Journal — Заземление человеческого тела

Следующее
статья, посвященная теме, которая может быть интересна нашим
читатели.Эта технология не проверялась на пригодность
технический персонал ESD Journal. В некоторых случаях мы можем
иметь либо поддерживающее, либо отрицательное мнение. Однако мы публикуем,
Вам решать.

ЗАЗЕМЛЕНИЕ
ЧЕЛОВЕЧЕСКИЙ ТЕЛ ДЛЯ НЕЙТРАЛИЗАЦИИ БИОЭЛЕКТРИЧЕСКОГО НАПРЯЖЕНИЯ ОТ СТАТИЧЕСКОГО ЭЛЕКТРИЧЕСТВА
И ЭДС.

А.Клинтон Обер
[просмотреть биографию мистера Обера]

Вентура, Калифорния

ВВЕДЕНИЕ

С начала времен, кроме
последние несколько поколений люди прожили всю свою жизнь в основном
в прямом физическом контакте с землей; поэтому предполагается
что люди на протяжении всей эволюции имели естественную основу.

В наше время люди изолировали
сами от контакта с землей, надев синтетическую подошву
обувь и проживание в домах, которые возвышают тело над землей.
Следовательно, люди больше не имеют естественного заземления, и теперь
тело заряжается статическим электричеством и излучает электрический
поля теперь могут создавать неестественные слабые электрические токи внутри
тело.[1]

Эта работа свидетельствует о том, что
потеря естественного грунта позволяет постороннему электричеству мешать
с нормальной биоэлектрической деятельностью организма и подчеркивают ее,
что тем самым мешает естественному здоровью и сну.

Сегодня физический стресс у всех,
их мышцы напряжены, боли в спине и суставах являются нормой и большинство
плохо спите.Все эти состояния связаны с избыточной стимуляцией.
нервной системы и / или вмешательство биоэлектрических
коммуникации между ячейками.

Например, мышцы реагируют только на
к биоэлектрическим коммуникациям от нервов. Когда эти сообщения
Мышцы напрягаются и остаются напряженными. Этот
приводит к усталости, проблемам со скелетом и болям.

В какой степени ЭМП создают аномальные
электрическая активность в / или на теле? В 1995 году Национальный институт
наук об окружающей среде [NIEHS] и Департамент США
Министерство энергетики [DOE] заявило, что обычное воздействие электрического и магнитного
поля [ЭМП] от бытовых электрических проводов теперь создают неестественные
слабые электрические токи между клетками человека.Другими словами 24 часа
в день, если вы живете и спите в современном доме. [1]

Эти неестественные токи в
корпус являются прямым результатом изоляции тела от земли
контакт. Вопрос в том, являются ли эти токи вместе со статическими
электричество, создаваемое на теле из ковров и т. д., мешает
нормальные биоэлектрические функции?

Показание есть; согласно
Американский институт стресса, более 75% всех посещений начальных школ
врачи теперь работают при состояниях здоровья, связанных со стрессом.В
описание стресса; состояние постоянной тревоги и нервозности
в котором мышцы становятся и остаются напряженными. Стресс теперь подтвержден
быть основным виновником сердечно-сосудистых заболеваний, рака, желудочно-кишечного тракта,
кожные, неврологические и эмоциональные расстройства, а также множество расстройств
связаны с нарушениями иммунной системы, начиная от простуды
и герпес, артрит и СПИД.[2]

В конце 1960-х, когда люди
обувь на синтетической подошве, впервые диагностированная как стрессовая,
ковры и тому подобное только что стали популярными, а электричество
а бытовые электроприборы утроились по сравнению с предыдущим поколением.

У этих неестественных слабых электрических
токи в теле тоже мешают спать?

Согласно Национальному Сну
Отчет Фонда «Сон-2000» [3], почти две трети американских
взрослые [62%] сейчас страдают от проблем со сном.У американцев есть
самые удобные кровати и наиболее защищенная среда для сна
в мире. Тем не менее, в традиционных обществах, где большинство людей спят
на шкурах животных, травяных ковриках или непосредственно на земле, проблемы со сном
не существует. [4] Что касается американцев, то большинство сейчас спят в пределах 12
дюймов электрических проводов, спрятанных в стене во главе их
кровать и с электрическими шнурами вокруг кровати или рядом с ней.Все из которых
излучать электронные поля всю ночь и создавать слабые электрические токи
в теле [1].

Дело в том, что большинство людей,
с лучшим медицинским обслуживанием в истории человечества, теперь все больше и больше страдают
от плохого сна и проблем со здоровьем, связанных со стрессом, предполагает, что
что-то, в значительной степени неизвестное медицинскому сообществу и общественности, является
неправильный.Резкое изменение естественного заземления тела
чтобы теперь проводить неестественные слабые электрические токи между ячейками
наиболее вероятный кандидат. Предоставляются косвенные доказательства
тем фактом, что люди в традиционных обществах, поддерживающие контакты
с землей не испытывают обычного сна и стресса, связанного с
проблемы здоровья в современном мире [4]. И животные, которые
живут в прямом контакте с землей.

Более убедительные доказательства
сообщили NIEHS и DOE [1], что в какой-то лаборатории
изучает биологические эффекты ЭМП:

-Изменения функций клеток и
ткань -Ускоренный рост опухоли

-Снижение гормона мелатонина
-Изменения биоритмов

-Изменения иммунной системы -Изменения
активности мозга и частоты сердечных сокращений человека

Вопрос в том; восстанавливая естественные
заземления к телу и тем самым нейтрализуя эти слабые электрические
токи в теле и статическое электричество на теле, делают мышцы
расслабиться и вернуться в нормальный сон?

В поисках ответа следующие
тест был проведен.

МЕТОД И МАТЕРИАЛЫ

Для эффективного восстановления контакта с землей
в течение длительного периода испытуемые спали на рассеивающем угле.
матрасные подушки из волокна, помещенные под подогнанные листы
через заземляющий провод [защищен линейным быстродействующим током 1/100 А
предохранитель], к заземляющему стержню, вбитому в землю возле их спальни.
окно.Заземленные наматрасники созданы таким образом, чтобы имитировать
Плоскость земли в грядке.

Нарушения сна наряду с хроническими
мышечная и суставная боль, которую испытуемые испытывали
в течение как минимум шести месяцев были записаны для установления исходной линии.

Испытание длилось 30
дней.

ВЫБОР УЧАСТНИКОВ

Реклама, распространяемая по
десять салонов красоты в округе Вентура, штат Калифорния, обратились к людям, испытывающим
проблемы со сном, сопровождающиеся напряжением мышц и / или хроническим суставом
боль для участия в исследовании.Из респондентов шестьдесят человек
принимала участие.

Возраст испытуемых был от 23 до
74 года

Субъекты мужского пола = 22

Женщины-субъекты = 38

Заявленные проблемы со сном = 100%

Заявленный хронический мышечный или суставной
боль = 100%

Испытуемые были разделены случайным образом
на две группы.Первая группа из тридцати спала на углеродном волокне.
наматрасники, подключенные к специальному заземлению, снаружи
окно их спальни. Вторая контрольная группа из тридцати человек спала.
на матрасных подушках из углеродного волокна, но не были подключены к земле
земля.

E-field создал заряд на их
тела были записаны с помощью вольтметра переменного тока, подключенного к земле
контакт с землей и телом при помощи ручного зонда или электрода ЭКГ
пластырь.

Измеренный заряд созданного электронного поля
на телах испытуемых, лежащих в их кроватях, были следующие:

Испытуемые Контроль
предметы

Менее 1 В 2 2

1 В или более 28 28

2 В или более * 16 15

3 В или более 8 6

4 В или более 4 3

5 вольт или более 3 2

* У всех испытуемых в среднем было 2+ вольта
на их телах, когда они лежали в своих кроватях.

Измеренный заряд созданного электронного поля
на телах испытуемых после заземления: в среднем 10 милливольт
или менее.

РЕЗУЛЬТАТЫ

* От трех
участников.** От семи участников отчеты не поступали.

ОБСУЖДЕНИЕ

Целью данной работы было
предоставить доказательства того, что когда человеческое тело заземлено, оно естественно
защищен от статического электричества и излучаемых электрических полей.
Это подтвердили показания счетчика заземленного предмета. В
Ожидалось, что польза от заземления расслабит мышцы и
улучшить сон.Это тоже подтвердилось.

Заслуживает упоминания то, что несколько
участники исследования заявили, что они также испытали значительное облегчение
от астматических и респираторных заболеваний, ревматоидного артрита,
ПМС, апноэ во сне и гипертония, во время сна заземлены. Эти
неожиданные результаты показывают, что потеря контакта с землей играет
гораздо большая роль в общем здоровье, чем предполагалось вначале
этого исследования.

ДОПОЛНИТЕЛЬНАЯ ПОДДЕРЖКА ЭТИМ
РЕЗУЛЬТАТЫ

• В мае 1999 г. NIEH-EMF RAPID
  отчет, упоминается, что сообщалось о биологических эффектах
  люди, подвергающиеся воздействию ЭМП, таких как изменения уровня мелатонина
  не могут быть подтверждены исследованиями на животных. Таким образом, собственно
  последствия для людей неубедительны.[5]

В исследованиях на животных овцы подверглись воздействию
к ЭМП от линии электропередач, как сообщалось, не испытывали
изменение уровня мелатонина. Овца, которая гуляла и спала
прямо на землю были естественно заземлены во всем
эксперимент. Тот факт, что уровень мелатонина у овец остается нормальным
когда заземлено, подтверждает эти выводы о том, что когда люди заземлены
их сон улучшается.

• Личная записка Роджера Когхилла,
  MA Biol. MI Biol. MA Environ Mgt. кто является ведущим исследователем
  ученый и автор, специализирующийся в области биоэлектромагнетизма,
  наука, изучающая взаимодействие электричества с
  органическая жизнь.

Да, готов поверить
что заземление поможет рассеять любые посторонние электрические
поля, которые в противном случае могли бы повлиять на собственные эндогенные
поля.Мы обнаружили, что последние жизненно важны для благополучия,
с побочными эффектами при нарушении. Это также может быть путь вперед
для защиты от высокочастотного излучения.

Бест, Роджер Когхилл 12.05.99

По результатам пациента,
кто участвовал в Mr.Обера, я заземлил кровати 35 человек.
дополнительные пациенты в течение двухмесячного периода. Измерения электронного поля кровати
в этой группе колеблется от 0,3 до 47 вольт до заземления. Разнообразие
пользы для здоровья произошли в это время. Многие улучшения,
такие как повышенная энергия и спортивные результаты, можно отнести
к улучшенному сну, о котором сообщили почти все. Тем не мение,
во многих случаях также реагировали метаболические и гормональные нарушения.Хроническая боль в спине прошла в нескольких случаях, жесткие артриты.
суставы стали более гибкими, приступы астмы утихли, симптомы ПМС
значительно уменьшилось. Эти данные подтверждают, что электронные поля действительно влияют
тело.

ВЫВОДЫ

Важный результат этого исследования
в том, что человеческое тело при заземлении естественно защищено от
статическое электричество и слабые электрические токи, возникающие в
тело излучаемыми электрическими полями.Преимущества заземления
тела есть; значительно улучшается сон, расслабляются мышцы, хроническая спина
и боли в суставах утихают, и общее состояние здоровья улучшается.

ОСНОВНЫЕ ССЫЛКИ

1. Национальный институт окружающей среды
   Науки о здоровье и U.S. Министерство энергетики, вопросы
   и ответы об ЭДС, электрических и магнитных полях, связанных

с использованием электроэнергии [1995]

2. Американский институт стресса, www.stress.org/problems

3. Национальный фонд сна, www.sleepfoundation.org/pressarchives

4.Сны неизведанного ландшафта [1999]
Кэрол М. Уортман, антрополог, Эмори

Университет Атланты, Джорджия

5. Национальный институт окружающей среды
Быстрый отчет по медицинским наукам о EMF [май 1999 г.]

Для получения дополнительной информации об этом
учеба или для сторон, заинтересованных в проведении дополнительных исследований
по вопросам личного заземления и здоровья, пожалуйста, обращайтесь:

Clint Ober @ 805-844-0888 или по электронной почте
Clintober @ вундеркинд.
