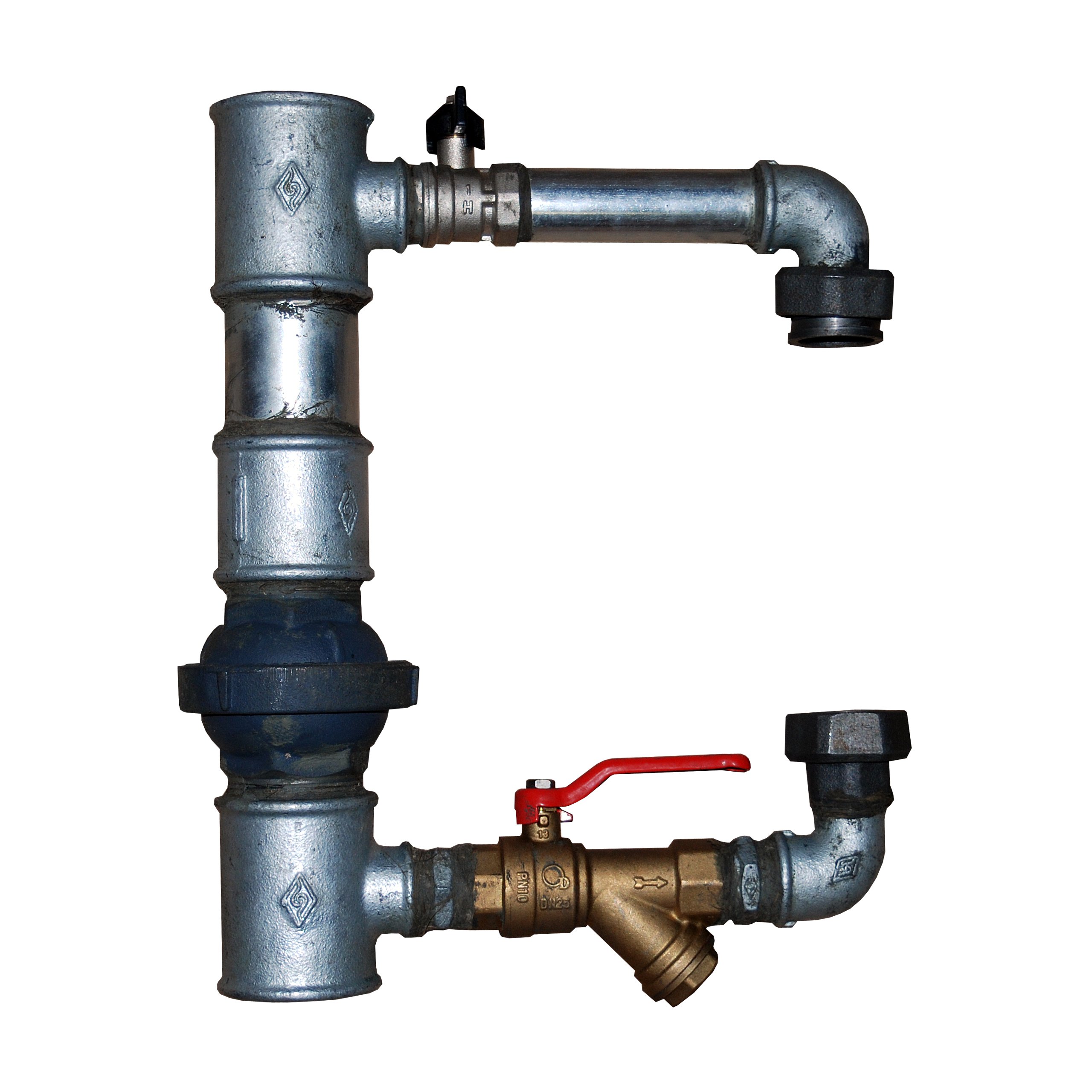

Байпас обратный клапан на отопление: Байпас (обратный клапан) d-40мм купить в интернет-магазине в Волгограде

Содержание

Байпасный клапан в системе отопления

Отопительная система жилого здания состоит из целого перечня компонентов, и сбои в работе хотя бы одного из них могут привести не только к нарушению системной работы, но даже и к разрушению всей системы. Поэтому, обеспечение основных узлов системы возможностью комфортного ремонта и замены – не менее важная задача, чем само устранение неполадки.

В качестве решения этой проблемы производится установка байпаса в системе отопления. Байпас представляет собой участок трубопровода, вмонтированного параллельно основной системе – своеобразная перемычка, соединяющая прямую и обратную проводку радиатора, что позволяет производить его чистку, ремонт или замену при сохранении работоспособности всей системы отопления.

Виды байпаса

По своему виду и назначению байпас может относиться к одной из 2-х категорий:

Байпас без клапана.
Байпас с обратным клапаном. В этом случае клапан функционирует по мере необходимости – открывается вследствие увеличения давления при включенном насосе и автоматически закрывается при его выключении.

Установка байпаса

Байпасный клапан в системе отопления устанавливается согласно СНиПу, в котором регламентируется список компонентов, а также их характеристики для монтажа в систему отопления.

Производить сам монтаж байпаса должен исключительно специалист. Все детали, устанавливаемые в систему отопления, должны быть тщательным образом проверены на отсутствие дефектов и брака.

И не следует экономить на кранах — дешевые варианты в большинстве случаев подвержены протеканию.
Должна соблюдаться строгая последовательность монтажа приборов, которые призваны работать на байпасе. По направлению к носителю тепла устанавливаются сначала фильтр, затем клапан, а после – циркуляционный насос. Вводиться в стояк возле насоса байпас должен обязательно с запорными кранами, причем лучше всего в горизонтальном положении – это защитит систему от скапливания воздуха.

Байпас с обратным клапаном целесообразно устанавливать в современные системы отопления, использующие циркуляционные насосы, с целью обеспечения работоспособности системы в случае отключения электроэнергии.

Происходит это следующим образом: в момент отключения электроэнергии байпас автоматически перекрывает подачу тепла на насос и открывает его на центральной трубе, что приводит систему к естественной циркуляции.

Еще одной причиной для того, чтобы установить байпасный клапан в системе отопления, является ее усовершенствование, если она представляет собой однотрубную систему отопления.

Да, этот вариант – достаточно устаревший, однако, все еще работающий, причем достаточно эффективно.

При установке байпаса в однотрубной системе следует руководствоваться следующими правилами:

Байпасный клапан в системе отопления должен быть размещен на максимальном от вертикального отрезка трубы расстоянии, т.е. как можно ближе к самому радиатору.
Между входом радиатора и байпасом должен находиться регулировочный вентиль, или же терморегулятор радиатора.
Байпас должен иметь диаметр на размер меньший, нежели у подводки, иначе он будет ограничивать поступление носителя тепла в батарею.

В качестве обводной трубы при установке байпаса можно использовать уже готовую, приобретенную трубу, сделав монтаж на резьбе, либо же выполнить сварочные работы.

Также полезное действие байпаса будет в случае его установки в отопительной системе возле котла. Такой подход не допускает перегрева циркуляционного насоса, а также предотвращает возможность завоздушивания всей системы.

Для этого байпас монтируется рядом с отопительным котлом на самой обратке, в месте, с наиболее низкой температурой.

Конструктивно байпас располагается горизонтально, а его диаметр равен диаметру трубы обратной магистрали системы.

Запорная арматура на байпасе

Следует знать, что участок системы отопления с уменьшенным диаметром трубы, уменьшает скорость потока носителя тепла, поэтому на нем можно использовать исключительно шаровые вентили. Их особенность заключается во встроенном в корпус металлическом шаре, имеющем отверстие нужного диаметра. Такая конструкция позволяет исключить уменьшение просвета вентиля в открытом состоянии.

Но заметим еще одну особенность шаровых вентилей – они не подлежат ремонту, и при неисправности просто заменяются новыми.

Также, эти вентили имеют свойство прикипать при долгом простое, поэтому, желательно периодически их проворачивать, даже в случае, если необходимости в этом действии нет.

Экономия

Несомненно, установка такого приспособления, как байпасный клапан в системе отопления, приведет к сокращению ваших затрат на энергоносители. В среднем, количество теплоносителя, циркулирующего в системе отопления с байпасным клапаном увеличивается на 30-35%, что позволит увеличить теплоотдачу радиатора не менее, чем на 10%.

Обратный клапан в системе отопления гравитационной и принудительной

Для того, чтобы отопительная система отопления функционировала максимально эффективно и без перебоев, устанавливается обратный клапан. Эта деталь предназначена для регулировки потока жидкости, не разрешает поступать ему в одном из направлений. Обратный клапан в системах отопления гравитационного и принудительного типов движения теплоносителя различается своими особенностями конструкции и функционалом. В данной статье подробно рассмотрим, что представляет собой данное устройство.

Обратный клапан в системе отопления

Назначение

Зачем нужен обратный клапан в системе отопления? Чтобы дать ответ на этот вопрос рассмотрим конкретную ситуацию.

В процессе функционирования системы отопления в некоторых местах может образоваться гидродинамическое давление, что неизбежно приведет к изменению направления потока горячей воды. Для избежания возникновения аварийной ситуации, нужно установить обратный клапан на байпас. Основное предназначение этого элемента — профилактика обратного движения теплоносителя.

Благодаря обратному клапану, горячая вода будет беспрепятственно циркулировать по системе. Вместе с тем, он не будет позволять ей двигаться в обратном направлении, а ее технические и эксплуатационные характеристики останутся неизменными. К выбору клапана подойдите ответственно, т.к. очень важно подобрать подходящую модель, именно от нее будут зависеть безопасность и надежность всей системы отопления.

Обратные клапаны

Принцип работы

Несмотря на то, что обратные клапаны разнятся строением, в зависимости от модели, одна составляющая остается неизменной во всех приборах — пружина. Эта деталь выступает как исполнительный механизм и закрывает собой затвор. Сжимается пружина в момент, когда допустимые параметры системы меняются. Здесь очень важно приобрести и установить клапан с массивной и упругой пружиной. Она обеспечивает нахождение клапана в закрытом состоянии, которое считается нормальным.

Когда теплоноситель движется по системе, образуется давление, за счет которого жидкость открывает обратный клапан для отопления с естественной циркуляцией и движется дальше по трубам.

В случае возникновения аварийной ситуации, например, в виде гидроудара, то циркулирующая жидкость не сможет поменять направление движения, т. к. обратный клапан для гравитационной системы отопления не допустит, чтобы вода вытекла обратно. Данное устройство отличается простотой конструкции, однако является незаменимым элементом, помогающим избежать негативных последствий на контуре.

Устройство обратного клапана

Про балансировочный клапан для системы отопления можете прочитать на этой странице.

Виды обратных клапанов

В основном обратные клапаны группируются по нескольким характеристикам: материал изготовления и тип запирающего устройства. Большей популярностью пользуются клапаны, которые выполнены из латуни, чугуна, стали.

Исходя из того, какое запирающее устройство установлено, выделяются такие разновидности:

тарельчатый;
шариковый;
лепестковый;
гравитационный;
двустворчатый.

Тарельчатый.

Основу его конструкции составляет диск в форме тарелки, он отвечает за перекрытие сечения в контуре, если условия в системе меняются. Такой диск помещен в специальное седло с гибким уплотнителем, а внутренняя его часть соединена со штоком.

Обратный клапан тарельчатый пружинный межфланцевый

Шариковый.

Такой вид клапана практически идентичен предыдущему виду. Основное различие заключается в том, что главным элементом механизма является не тарелка, а шарик. Он может быть выполнен из алюминия или каучука и в момент, когда пружина срабатывает (если направление течения воды меняется), шарик направляется в седло и закрывает сечение. Таким образом теплоноситель не может двигаться обратно. Подобные клапаны созданы для стандартной системы отопления.

Несмотря на значимость обратного клапана, в случае если в контуре будут задействованы трубопроводы с достаточно большим диаметром, то устройство ни шарикового, ни тарельчатого типа не обеспечит максимальную защиту.

Обратный клапан шарикового типа

Двухстворчатый.

Данная разновидность была создана специально для трубопроводов большого диаметра. Он может быть установлен на обратном контуре и на контуре подачи воды в отопительной системе. При этом принцип функционирования прибора останется неизменным.

Клапан, в комплектацию которого входят две створки, при нормальных рабочих условиях среды будет начинать действовать под давлением, оказываемым теплоносителем.

Если возникнет аварийная ситуация, то устройство закроется створками, которые не ограничат движение воды в неверном направлении. На проходном сечении двухстворчатого клапана находится специальная ось, на которой и зафиксированы створки. Данный тип запорной арматуры признан одним из самых надежных, за счет этого он пригоден для эксплуатации в системах с повышенным давлением.

Клапан обратный межфланцевый Tecofi CB 3449 чугунный двухстворчатый

Лепестковый.

Обратный клапан лепестковый еще называется гравитационным. В его конструкцию входит пружина с невысокими показателями упругости, этим и обусловлено его низкое сопротивление. В определенных модификациях пружина отсутствует, а в процессе функционирования применяется явление, которое обусловлено силой тяжести и давлением потока. В комплектации такого клапана предусмотрена подпружиненная створка с уплотнителем, которая зафиксирована в верхней точке сечения на оси.

Клапан обратный лепесткового типа

Установка

Обратный клапан для гравитационной системы отопления чаще всего эксплуатируется в схеме обвязки котла. Например, в ситуации, когда требуется связать пару теплогенераторов в один каскад или же для того, чтобы синхронизировать работу котлов на различных источниках энергии. В таких ситуациях, благодаря клапану, не будут возникать паразитные потоки теплоносителя.

Если в системе отопления вода подается посредством насоса, то может использоваться любой затвор. При естественной циркуляции можно применять исключительно гравитационный клапан.

Осуществляя монтаж, соблюдайте следующие требования:

Выбирая устройство, обращайте внимание на показатели давления и уровень температуры воды в трубах. Вода в трубопроводе частных домов обычно движется под давлением около 3 Бар и при температуре в 95°С . Выбирайте прибор только после того как будут выявлены все показатели.
Установка конструкции должна производиться согласно требованиям, указанным в паспорте клапана.
Насос должен размещаться перед клапаном.
На то, каким образом будет осуществлен монтаж устройства, влияет давление в сети. Ниже 16 бар — муфтовый клапан, выше — фланцевый.

Ответ на вопрос: нужен ли обратный клапан в системе отопления, очевиден — безусловно, да. Это устройство является неотъемлемым звеном. Осуществляя выбор, учитывайте все нюансы конкретной отопительной системы.

байпас в системе отопления, гидравлический разделитель и вентиль для воды

Система отопления при условии правильного монтажа работает безупречно. Но при нарушениях проходимости теплоносителя или завоздушивания системы, протечек возникает необходимость перекрытия поступления тепла в радиаторы. И если на системе не установлен клапан перепускной (байпас), то выключение системы чревато неприятностями. Рассмотрим типы и варианты применения клапанов.

Что такое байпас в системе отопления?

Байпасом называется участок трубы, смонтированный так, чтобы для теплоносителя открывался путь не только через один прибор, но и в обход определенного участка тепломагистрали, а также параллельно основному трубопроводу. Нередко на обходном участке ставится оборудование, один конец которого подключается к подводящему патрубку, а второй подается на отводящий патрубок.

Также отрезок оснащается запорной арматурой для перекрывания потока теплоносителя по обходному участку и регулировки поступления жидкости к прибору. Чтобы иметь возможность отключить оборудование от подачи теплоносителя, рекомендуется установить кран на патрубке отводящего типа – зона монтажа крана располагается между перепускным клапаном и выходным отверстием котла, радиатора, центрального стояка или другого прибора.

Применяется байпас в системе отопления в следующих случаях:

при обвязке радиаторов, чаще всего в однотрубных схемах;
для систем автономного теплоснабжения при обвязке насосного оборудования;
для контуров в теплых полах в зоне смесительного узла;
при создании малого контура циркуляции для обвязки твердотопливных котлов.

Разновидности клапана байпаса

Различается несколько видов обходных элементов – нерегулируемые, ручные, автоматические. Выбор зависит от типа используемых устройств, наличия дополнительных элементов и места установки запорной арматуры.

Нерегулируемый байпас

Устройство выглядит как труба ободная без наличия дополнительного оборудования. Просвет туннеля постоянно открыт, вода поступает без управления. Применяются клапаны перепускные для подключения батарей.

Следует учитывать транспортировку теплоносителя с малым гидравлическим сопротивлением, поэтому диаметр проходного сечения нерегулируемого перепускного клапана при вертикальном монтаже должен быть меньше диаметра проходного сечения основной трубы магистрали. В противном случае под действием силы тяжести вода уйдет в ближний байпас.

Рекомендуем к прочтению:

При горизонтальном монтаже подогретый носитель поднимается вверх и потому удельный вес снижен, поэтому перепускной клапан нижней разводки делают размером диаметра равным сечению трубы основной магистрали, а вот патрубок отводной к радиатору должен быть меньшего диаметра, чем клапан и основная магистраль.

Ручной байпас

Это устройство, оснащенное шаровым краном. Шаровой кран считается самым подходящим для формирования обходного участка, поскольку в открытом состоянии элемента не происходит сужения канала магистрали, а значит, на жидкость не создается дополнительного гидравлического сопротивления при движении потока.

Применение клапана перепускного ручного типа обеспечивает точную регулировку подачи теплоносителя, проходящего через клапан обвода. Если кран закрыть, поток направляется по основной магистрали, открыть – пойдет через обходной участок.

На заметку! Специалисты советуют время от времени проворачивать шаровой кран для устранения риска залипания рабочих элементов.

Применяется ручной клапан перепускной для воды при подключении батарей к однотрубной магистрали, обвязки насосов гидравлического типа.

Автоматический байпас

Клапан монтируется при работах по обвязке насоса самотечной системы отопления, где теплоноситель циркулирует без применения насосного оборудования, а также при наличии насоса. Автоматический байпас перенаправляет поток без вмешательства человека. Если насос работает, то теплоноситель поступает через агрегат, как только насос выключается, то вода проходит через перепускной клапан, чтобы крыльчатка насоса, которая перекрывает поток, не мешала прохождению теплоносителя.

Различается два типа автоматических перепускных клапанов:

Клапанный. Монтируется с шаровым краном, который снижает гидравлическое давление на теплоноситель. Недостаток клапанного байпаса – чувствительность к чистоте жидкости, если в потоке встречается грязь, примеси, оборудование может выйти из строя.
Инжекционный. Работает по принципу гидроэлеватора. Установка предполагает монтаж насосного узла в участок основной магистрали, причем входной и выходной патрубки перепускного клапана должны иметь продолжение внутри трубопровода. Сзади среза патрубка выходного типа при прохождении теплоносителя, образуется область разряжения, что помогает затягивать воду из байпаса. Потом струя под напором транспортируется по трубопроводу. В этом случае исключено возникновение обратного потока воды. Если же циркулярный насос выключен, то вода перетекает через обходное устройство естественным самотеком.

Варианты установки байпаса в системе отопления

Рекомендуем к прочтению:

Требуется установка байпаса в системе отопления в следующих случаях:

при врезке батареи в однотрубную схему отопления;
проведение обвязочных работ циркуляционного насоса;
для подключения коллектора распределительного для системы теплых полов;
формировании малого контура транспортировки жидкости в системах с твердотопливными котлами.

Процесс установки байпаса своими руками

Прежде чем монтировать перепускной клапан системы отопления, следует принять на заметку правила установки от специалистов:

Лучше устанавливать байпас ближе к радиатору отопления, отступая как можно большее расстояние от вертикальной трубы (стояка).
При необходимости перепускной клапан сооружается своими руками из отрезка трубы, двух тройников. Соединение сваркой или резьбой. Для резьбового соединения нужно купить тройники уже с нарезанной резьбой и нарезать ее на концах трубы.
Чтобы система работала более эффективно, устанавливается регулировочное, терморегуляционное оборудование. Точка монтажа между байпасом и батареей.
Для демонтажа насоса обходная конструкция оснащается запорной арматурой.
Чтобы запустить работу старой системы отопления нужно установить байпас с циркуляционным насосом, обратным клапаном и шаровыми кранами. Насос обеспечит транспортировку теплоносителя, обратный клапан предупредит обратный ход воды, а шаровые краны помогут регулировать уровень напора.
Чтобы теплоноситель поступал в радиатор отопления без изменения скорости, размер диаметра байпаса должен быть на 1 показатель меньше размера диаметра центральной трубы.
При подключении насоса в обходной патрубок обязательно монтируется шаровой кран или обратный клапан.
Обводная линия при монтаже теплых полов монтируется обязательно. Это обеспечивает транспортировку теплоносителя, поступающего из смесителя, где горячая вода смешивается с обраткой и охлаждается до нужной температуры. Трехходовой клапан пропускает лишь малое количество кипятка, а остальной поток теплоносителя нормальной температуры идет уже через байпас, циркулируя по контуру и отправляясь к нагревательному элементу.
Для формирования малого контура при использовании твердотопливного котла байпас подключается с одной стороны к подающему трубопроводу, где теплоноситель максимально прогревается и к смонтированному на обратке трехходовому клапану с другой стороны.

Чтобы поставить байпас не придется менять всю конструкцию системы отопления. Проще всего работать с клапаном, который продается в комплекте с шаровыми кранами. Установка требует переделки магистрали с монтажом обходного участка, установки шаровых кранов, тройников и сборки клапана с его последующей установкой.

Поэтапно процесс выглядит так:

для переделки магистрали нужно увеличить расстояние резьбовых концов в зоне, где был накручен насос;
собрать насос, узел вокруг него и прикрутить шаровые краны;
соединения насоса разъемные, поэтому сборка и установка на трубопроводе не доставит проблем;
сразу за кранами поставить тройник, диаметр которого такой же как у трубопровода;
обрезать трубопровод, вставить узел, для удобства работы можно убрать насос, а 2 части трубопровода соединить с магистралью;
как только эта часть байпаса собрана, можно ставить насос на место;
поднять трубопровод вверх от тройников так, чтобы он не мешал насосу;
свести два патрубка вращающимися движениям, а перемычку и шаровой кран установить посредством резьбовых наконечников и разъемных соединений.

Трубопровод располагается вертикально или горизонтально – на работу байпаса при правильной установке, это не повлияет.

Установка байпаса при монтаже обводных труб имеет свои особенности, в частности:

Размер диаметра обводной трубы должен быть на размер меньше размера диаметра основной магистрали.
Перемычка ставится как можно ближе к батарее отопления, а вот кран на байпас в многоквартирных домах не ставится.

Важно! После врезки перепускного клапана в систему, следует протестировать тепломагистраль на герметичность, а только потом запускать в основную работу. Тестовая прогонка теплоносителя поможет выявить протечки и быстро их устранить.

Автоматический байпас в системе отопления, установка и фото вариантов

Если попытаться охарактеризовать байпас в системе отопления с точки зрения обывателя, то это будет некая перемычка в виде отрезка трубы, которую устанавливают между прямой и обратной проводкой радиатора отопления.

Байпас в системе отопления

Отопительная система жилого дома в своем составе содержит перечень компонентов, а нарушение работы хоть одного из них может послужить причиной не только перебоев работы, но и разрушения. Кроме того, следует обязательно обеспечить комфортный ремонт и замену разных узлов системы. Именно таким и является назначение байпаса в системе отопления. Это участок параллельного трубопровода. К примеру, при установке параллельно с радиатором участка трубопровода можно сохранить работоспособность всей системы отопления при очищении, ремонте или замене узла.
