Как крепить металлопрофиль к стене: Как крепить профиль для гипсокартона к стене

• alexxlab
• 07.12.202019.05.2021
• 0

Как крепить профиль для гипсокартона к стене

Надежность и эффективность гипсокартона, который широко применяется для обшивки различных поверхностей, зависит от каркаса для его крепления, собирающегося из специальных металлических профилированных изделий. Важно знать все особенности установки профиля для гипсокартона на стену, чтобы выполнить все требования по монтажу листов. Правильно и прочно зафиксированные оцинкованные элементы обеспечат надежность и эстетичность конструкции на продолжительный период.

Выбор профиля для гипсокартона

Перед тем как крепить профиль для гипсокартона к стене, необходимо выполнить разметку и определиться с их количеством в каркасе. Профили поставляются стандартной длиной по 3 или 4 метра. Для их изготовления используется металл толщиной 0,4-0,8 мм. Оптимальным по легкости монтажа на стену и прочностным характеристикам являются профили толщиной 0,55 мм.

В зависимости от назначения профили бывают:

• Направляющие ПН (UD). Имеют П-образную форму с основанием 50, 75 или 100 мм, при этом ширина боковин составляет 40 мм. Главное назначение изделий – сборка стенового каркаса с целью получения прочной рамы.
• Стоечные ПНП (CD) — могут использоваться для монтажа на стене в качестве вертикальных и горизонтальных элементов.
• Угловые (ПУ) предназначены для укрепления и выравнивания углов помещения и , бывают шириной 25 или 31 мм.

Крепеж

Перед тем как крепить профиль для гипсокартона к стене из газобетона, кирпича или другого стройматериала, необходимо приобрести специальные дополнительные и крепежные элементы:

• Специальные муфты для соединения отдельных деталей с целью увеличения длины профиля при монтаже на мансарде и в других помещениях.
• Крабы, которые, благодаря крестообразной форме, используются для фиксации в местах пересечения профилей с целью повышения прочности каркаса.
• Прямой элемент, имеющий свойство сгибаться по определенному уровню, образуя П-образный проем для установки и надежного крепления профильных изделий.
• Анкерные подвесы, обеспечивающие надежное расположение элементов конструкции.

Крепежные элементы (метизы), которые предназначены для фиксации профилированных изделий, выбираются в зависимости от типа используемой поверхности:

• Для крепления профиля к бетонной или кирпичной стене целесообразно приобрести дюбели требуемых размеров, в зависимости от качества поверхности.
• При монтаже профиля на стену из древесины используются саморезы.
• Чтобы соединить профили для гипсокартона между собой или с дополнительными деталями, необходимы шурупы, имеющие заостренный конец.
• Гипсокартонный лист крепится к профилю с помощью саморезов из оцинкованной стали с мелкой резьбой.

Особенности сборки каркаса

Благодаря простоте, монтаж профилей под гипсокартон на стены можно выполнить своими руками. Вертикальные линии корректируются отвесом, а горизонтальные — с помощью правила.

На первом этапе по периметру стены монтируется направляющий профиль, который крепится к поверхности с помощью дюбелей и шурупов. Вертикальные и горизонтальные направляющие элементы устанавливаются внахлест, для чего бока с обоих концов обрезаются и выгибаются наружу. Конструкция закрепляется по всему периметру, расстояние между саморезами выбирается в диапазоне 20 – 40 см.

При монтаже профиля для гипсокартона к стене на мансарде или в другом помещении, следует учитывать некоторые особенности. При выполнении утепления вертикальные элементы монтируются на удалении 50 мм от оконных откосов. Горизонтальные перекладины фиксируются «крабами». Рекомендуется после фиксации стенового каркаса в комнате составить чертеж с точными размерами каркаса и местонахождением направляющих,  для возможности размещать на стене после чистовой отделки картины и полки.

Перед тем как крепить профиль для гипсокартона к стене из пеноблоков, необходимо разобраться с необходимостью усиления конструкции. Для получения усиленной конструкции, используются специальные профили из металла увеличенной толщины, имеющие ширину 100 мм. С целью усиления каркаса можно использовать вертикальные стойки из двух изделий, сложенных друг с другом. Соединение элементов выполняется саморезами с шагом 15-20 см. Усилить профиль можно, если вложить в него брус из дерева, соединяющийся с металлом саморезами.

Соблюдение всех особенностей и нюансов позволит смонтировать прочный и ровный каркас для облицовки стен гипсокартоном. От точности и качества фиксации профильных элементов зависит ровность обшивки ГКЛ.

Как крепить профиль к стене своими руками (фото, видео)

Чтобы обшить стену гипсокартоном, нужно знать, как крепить профиль к стене, поскольку металлический каркас является составной частью гипсокартонной стены. Как крепить профиль для гипсокартона – это именно то, что необходимо знать, прежде чем приступать к созданию любых гипсокартонных конструкций. Правильная установка металлопрофиля – это единственный способ закрепить каркас достаточно прочно. Нежено подробно разобраться в том, какими способами крепятся направляющие на полу, как происходит крепление дюбелями в углах и в других тонкостях монтажа.

О чем эта статья

Разметка периметра

Первое, что необходимо сделать, монтируя каркас из металлических профилей, это правильно нарисовать плоскость. Потребуется отвес. Закрепите его гвоздем на потолке. Спускаться он должен до самого пола. Точно такую же процедуры проделываем с другой стороны, спуская второй отвес по второму краю стены. Чтобы вертикаль была точная, убедитесь, что к отвесу ничто не прикасается. Посторонние предметы могут немного искривить его направление. Далее нужно натянуть вдоль стены три лески. Первую леску натягиваем под самым потолком, но касаться поверхности потолка она не должна. Вторую леску натягиваем чуть выше пола, но на достаточно низкой высоте. Третья леска натягивается посредине стены. На местах пересечения все три лески должны слегка соприкасаться друг с другом.

Чтобы определиться с уровнем, на котором мы будем устанавливать каркас, нужно найти точку стены, которая выпирает сильнее всего. Именно на этом уровне монтируется каркас, поскольку нас нужно, чтобы после обшивки стена приобрела идеально ровную поверхность. От самой выпирающей точке отступаем расстояние по размеру каркасного профиля и проверяем разбивку.

Параллельно леске, находящейся возле боковой стены, натягиваем еще одну леску. Берем линейку и приставляем ее поперек лесок, чтобы сделать пометки плоскости на смежной боковой стене. Ту же самую процедуры нужно провести с другой стороны, то есть на другой боковой стене, а также на потолке и на полу. Используя мел, начертите периметр.

Очень важно помнить, что все лески должны только слегка соприкасаться, а не толкать друг друга. Если одна леска способствует смене места положения другой, то плоскость получается неровной. Невооруженным глазом этот дефект можно и не заметить, но хорошо заметны будут его последствия после монтажа.

Установка направляющего профиля

Направляющий профиль – это основа каркаса. Его можно сравнить с фундаментом, на который становятся все остальные элементы. Именно на направляющий профиль и устанавливаются все остальные профили. Отсюда и название – направляющий. Этот элемент создает основу будущей конструкции, так что к его монтажу нужно подойти со всей строгостью и серьезностью, ведь если неправильно установить направляющий профиль, то неправильно установится и весь каркас. Причем такой дефект не выйдет просто исправить после установки, как это можно сделать с вертикальными и горизонтальными элементами.

Благодаря тому, что разметка нанесена на стены, пол и потолок, направляющие профили будет крепить значительно легче. Начинаем процедуру снизу, чтобы было легче. Прикладываем направляющий элемент к стене. Отступаем от верхнего края профиля тридцать сантиметров и проделываем в стене отверстие для крепления профиля. Отверстие должно быть чуть глубже, чем длина дюбель-гвоздя, которым вы будете фиксировать каркасные элементы. Затем такие же отверстия нужно проделать внизу и посредине. Когда мы получаем три просверленных отверстия, можно вставить в них дюбеля. Тщательно проверяем, чтобы направляющий профиль соответствовал намеченной черте, и выбиваем дюбеля молотком. Замерьте все оставшееся расстояние и прибавьте к нему еще два сантиметра. Важно помнить, что направляющие крепятся взахлест. Возьмите ножницы по металлу и с помощью них отрежьте бока. Затем нужно выгнуть профиль наружу и теми же ножницами по металлу срезать середину. Затем края нужно выровнять. Для этого подойдут обычные плоскогубцы.

Направляющий профиль устанавливается на черте, после чего закрепляется на месте стыка дюбель-гвоздем. Для этого нужно просверлить на месте стыка дыру, а потом забить в нее дюбель. Тоже самое проводится на противоположной стене. Затем конструкцию надо укрепить дюбель-гвоздями полностью всю конструкции. Шаг между дюбелями должен составлять примерно двадцать-сорок сантиметров.

Стоечные профили

Далее, нужно установить стоечные металлические профили. Это именно те профили, на которые будут крепиться гипсокартонные листы. Поэтому, очень важно сделать правильный шаг между двумя стойками. Он должен составлять ровно шестьдесят сантиметров. Причем меря это расстояние нужно не от края до края соседнего профиля, а между их серединами. Почему же необходимо именно такое расстояние? Чтобы обшивка была достаточно надежно закреплена, один гипсокартонный лист должен быть зафиксирован сразу на трех стоечных металлических профилях. При этом два соседних гипсокартонных листа закрепляются на одном и том же профиле. Получается так, что профили чередуются. Один служит опорой для двух соседних листов, следующий располагается посередине одного листа, следующий снова держит два листа и так далее.

Стоечные профили крепятся к горизонтальным направляющим, которые были установлены на потолок и пол. Стойку нужно завести в полости направляющих элементов. При этом стойка должна стоять идеально ровно вертикально. Для того чтобы проверять правильность установки каждой стойки и всего каркаса в целом, применяется строительный уровень или же отвес. Следующий шаг – это вкручивание саморезов. Специальные саморезы по металлу должны соединить направляющие профили со вставленными в них стойками. Только после того как стоечные профили будут надежно закреплены на направляющих элементах, их можно крепить к подвесам.

Перемычки

Горизонтальные профили, или перемычки, устанавливаются только для усиления конструкции, чтобы наш каркас мог выдержать больший вес. Перемычки – это не самостоятельный вид профилей. Они изготавливаются из стоечных профилей. Берем стойку и, при помощи ножниц по металлу или же болгарки, отпиливаем перемычку нужного нам размера. Готовую перемычку нужно закрепить саморезами по металлу на двух соседних стоечных профилях. В некоторых местах, где два поперечника пересекают друг друга, для закрепления конструкции используются специальные крепления – крабы.

На этом монтаж каркаса закончен. Можно с чистой совестью приступать к установке гипсокартонных листов. Нередко случается так, что каркас установлен недостаточно добросовестно, но вскрывается это уже после длительной эксплуатации гипсокартонной стены, когда гипсокартонные листы начинают трескаться. На стене образуются ощутимые дефекты, которые уж очень сильно вредят внешнему виду комнаты. В таких случаях, не всегда придется проводить капитальный ремонт. Возможно, недоброкачественно установлен только один профиль. В таком случае, можно снять обшивку с поврежденного места, подтянуть профиль и прикрепить новый гипсокартонный лист. Старый гипсокартон использовать уже не получится, да и декоративная отделка пострадает. Но это гораздо дешевле, чем полностью менять обшивку в помещении. Но, конечно же, лучше всего отнестись к установке каркаса со всей ответственностью, чтобы подобные дефекты даже не возникали. В таком случае и ремонтировать ничего не придется. Так что, лучше десять раз проверить каркас и все его элементы, прежде чем приступать к гипсокартонной обшивке.

Необычные формы профиля

Если вы собираетесь устанавливать неординарную обшивку, которая способна впечатлить своим внешним видам гостей, то вам, наверняка, потребуются не прямые профили, которые годятся только для создания ровной гипсокартонной стены, а изогнутые конструкции, на которые можно закрепить более интересные фигуры. Как же сделать изогнутый профиль. Изогнутые профили можно купить в магазине, если хорошо поискать, но продаются они достаточно редко и, естественно по высокой цене. Но есть способ сэкономить время и деньги. Можно создать металлический изогнутый профиль своими руками. Для этого нам не понадобятся никакие сложные инструменты и материалы. Достаточно будет только обычного профиля и ножниц для работы по металлу.

Возьмем профиль и, вдоль его боковой части, делаем ножницами по металлу несколько надрезов. Если вы хотите изогнуть профиль только немножко, то нескольких разрезов вполне будет достаточно. Для более сильных изгибов, надрезы нужно будет делать чаще. Чем больше надрезов сделано вдоль профиля, тем сильнее будет изгиб. Вы, наверное, уже испугались, что профиль потеряет свою прочность и жесткость в результате такого преобразования. Если так, то вы ошибаетесь. Профиль остается таким же прочным и надежным, каким он был до того, как его изогнули. За то теперь он имеет необычную форму, которую можно использовать для создания столь же необычных и сложных гипсокартонных конструкций и ниш на стене.

Не всегда удачный изогнутый профиль получается с первого раза. Если вы не уверены в качестве изготовленного вами элемента, то лучше не крепить его, а попробовать снова уже с другим профилем. Пусть вы и потратите лишнее время и материал, но это лучше, чем монтировать в каркас ненадежный профиль. В таком случае, вы рискуете потерять значительно больше средств, когда работу придется переделывать.

как крепить, размеры, саморезы для профиля, фото и видео инструкция по монтажу профиля под гипсокартон своими руками

Систем крепежа и строения каркаса превеликое множество. Речь пойдет о таком материале для каркаса, как металлопрофиль для стен. Вначале необходимо разобраться, что это такое, и определиться с его предназначением.

Металлический профиль — это существенно новый вид строительного материала, предназначенный для монтажа обрешетки при отделке стен, потолков, крыш и т. д. Он выглядит как хромированная металлическая полоса с изогнутыми краями и может иметь разный размер и толщину. В строительных магазинах, как правило, продаются профили длиной в 2 м и толщиной стенки металла 0.4 мм. Формы профилей также очень разнообразны, и каждая форма предназначена для выполнения определенной задачи.

Виды металлопрофиля

Применение металлического профиля

В современном строительстве очень часто используются конструкции, в которых применяются разнообразные виды каркасов:

• деревянные;
• металлические;
• комбинированные.

Применение каркасов достаточно разнообразно. Они используются при создании широкого круга строительных объектов.

Обшивка стен гипсокартоном, обшивка дома сайдингом — вот только малая часть примеров в использовании профиля.

Каркас из металлопрофиля для гипсокартонной перегородки

Металлический каркас существенно выигрывает по сравнению с другими видами каркасов, т. к. имеет ряд преимуществ:

• надежный;
• крепкий;
• не поддается коррозии и ржавлению;
• легко монтируется;
• не требует предварительной обработки.

Для создания элементарной гипсокартонной конструкции не нужно использовать много материалов — необходим всего лишь профиль, листы гипсокартона и саморезы. Именно поэтому такой вид отделки стал так популярен. Затраты на его реализации несущественны, а полученный результат великолепен.

Отдельно стоит отметить саморезы, т. к. их выбор не менее важен. Длина, форма, вид и количество должны четко соответствовать материалу профиля и стены, к которой будет крепиться профиль.

Монтаж металлопрофиля

Перед началом работы требуется четко представлять картину будущего строительства. Это необходимо чтобы правильно совершить выбор материалов и вспомогательных элементов. Вычислить расход гипса, просчитать необходимые саморезы, определить количество профилей — вот главная задача при просчете проекта строительства.

Подготовительные работы перед началом создания металлического каркаса не требуются. Схема крепления нивелирует все неровности стены, и они не будут влиять на итоговую поверхность. Итак, как крепить профиль к стене? Самому выполнить эту задачу не так уж и сложно. Рассмотрим этот вопрос на примере создания обрешетки под облицовку гипсокартоном с его последующим применением.

Инструменты и материалы для монтажа гипсокартонного короба

Сперва нужно подобрать все необходимые инструменты и материалы:

• уровень;
• карандаш;
• рулетку;
• болгарку или ножницы по металлу;
• шуруповерт;
• саморезы;
• набор отверток;
• отвес;
• гипсокартон;
• шпаклевку;
• набор шпателей.

Крепление профиля к стене

Монтаж профиля под гипсокартон своими руками следует начинать с замеров стены и выбора ширины шага, т. е. создать принципиальную схему будущей конструкции. Первый профиль крепится в углу, тщательно вымеряется и выверяется с помощью отвеса и уровня. Само крепление металлопрофиля происходит на саморезы через П-образные элементы. После закрепления первого профиля на расстоянии выбранного шага производится установка второго, принцип действия аналогичный, единственной особенностью является необходимость сверки с первым. Иначе при несоблюдении этих мер стена может получиться кривой или заваленной в одну из сторон. Фигурные элементы облицовки стены (полочки, закругления углов и т. д.) должны также быть четко сверены с остальной конструкцией.

Монтаж профиля под гипсокартон своими руками нужно непосредственно начинать с прикручивания листов гипса к каркасу. Для этого используются саморезы по металлу, которые фиксируют лист непосредственно на профиле, с помощью шуруповерта. Следующим шагом является процесс шпаклевки швов и стыков. Это необходимо для завершения и окончательного выравнивания стены. Поверхность должна окончательно просохнуть, и после этого она готова к дальнейшему использованию. К примеру, по укладке плитки или нанесению декоративной штукатурки вариантов может быть великое множество.

Каркас для перегородки из гипсокартона

В современных реалиях очень актуальным является вопрос утепления помещения. Цены на использование энергии растут, что вынуждает простых граждан утеплять свое жилье. Создание гипсокартонных конструкций поможет и в этом вопросе, т.к. пустоты, образованные между гипсокартоном и стеной, можно заполнить любым видом утеплителя. Выполнением этих действий решить сразу два насущных вопроса: преобразить внешний вид комнаты или фасада и утеплить его. Выполненный каркас, готовый под облицовку, показан на фото.

В заключение по теме

Гипсокартонные системы, вентилируемый фасад здания, подвесные конструкции — для всех этих решений необходимо создание обрешетки под металлопрофиль или каркаса. Деревянная основа для его строения не всегда возможна, в этой ситуации приходит на выручку металлопрофиль. С его помощью выстраиваются сложнейшие конструкции, которые в конечном варианте преображают внешний вид проектируемого строения.

Как крепить профиль для гипсокартона к стене

Сегодня мы с Вами узнаем, как крепить профиль для гипсокартона к стене. Иными словами, в этой статье мы полностью построим металлический каркас, на который уже потом будем монтировать большие листы гипрока.

СОДЕРЖАНИЕ:

1. Крепление крокодилов
2. Вычерчивание периметра под направляющие профили
3. Монтаж направляющих профилей под гипсокартон
4. Монтаж стоечных профилей под гипсокартон

Как крепить профиль для гипсокартона к стене. Крокодилы

Вопрос того, как крепить профиль для гипсокартона к стене, начинается с крепления подвесов П-образной формы, в просторечии  — крокодилов. В предыдущем уроке мы разметили на стене места, где будут крепиться этим самые крокодилы:

Если стена старая деревянная или сделана из гипсолита, то подвесы к стене нужно крепить при помощи шуруповерта и саморезов по дереву. Если же стена бетонная или кирпичная, то для крепления подвесов к стене потребуется перфоратор и дюбель-гвозди 60×40 или 60×50.

Итак, берем подвес и ставим его к стене так, чтобы центральная вертикальная линия разметки проходила ровно посередине подвеса (как бы деля его на две части), а горизонтальная — сквозь отверстия в подвесе, через которые будем крепить подвес к стене:

Отмечаем строительным карандашом (фломастером, маркером) две метки под будущие отверстия. Далее эти отверстия просверливаем буром диаметром 6 мм:

После того как отверстия просверлены, берем подвес, дюбели, прикладываем подвес к стене и в просверленные отверстия вставляем дюбели. Забиваем дюбели при помощи молотка. А затем забиваем в дюбели сами гвозди. Первый подвес закреплен:

Далее точно такими же действиями закрепляются остальные подвесы:

Продолжаем изучение темы: как крепить профиль для гипсокартона к стене.

После того как все подвесы закреплены, нужно проверить их надежность крепления. Для этого нужно загнуть подвес из прямого положения в П-образное и слегка покачать вверх вниз.

Если подвес качается, нужно его лучше закрепить. Для этого можно в дополнительное отверстие в подвесе забить еще один дюбель гвоздь, предварительно просверлив отверстие перфоратором в стене. Можно также пойти на хитрость: взять саморез и аккуратно в самое основание дюбеля завернуть его шуруповертом:

Если требуется, рядом можно закрутить еще один саморез. Саморез действует по принципу клина и распирает отверстие. В результате подвес перестает болтаться.

Вычерчивание периметра под направляющие профили

После этого можно приступать непосредственно к изготовлению каркаса. Первым делом нужно отбить периметр под направляющий профиль. Для этого потребуется отвес, карандаш, рулетка, отбивочная нить (отбивочный шнур — о нем я подробно рассказал в прошлой статье). Сначала проверяем стену на отвесность. Прикладываем верхнюю часть отвеса к произвольной точке на стене:

Нижняя часть не должна касаться пола, должен быть небольшой зазор в полсантиметра.

Затем в двух точках (ближе к потолку и ближе к полу) прикладываем рулетку к стене, чтобы определить где завал. Берем рулетку и отмеряем от стены (у самого потолка) 5 см и отмечаем точку на потолке. Нам нужно 5 см, так как между гипроком и стеной будет еще укладываться утеплитель. Без утеплителя было бы достаточно 3-3.5 см:

После этого берем отвес и прикладываем его одним концом (ниткой) к этой отмеченной точке на потолке, опускаем грузик вниз, тем самым перенося эту точку на пол. То есть, останавливаем внизу грузик, чтобы он не качался и отмечаем на полу точно такую же точку прямо под острием грузика:

Переходим на другой край этой стены. И в такой же последовательности выполняем те же действия: отмечаем на потолке 5 см от стены, опускаем отвес к полу, останавливаем грузик, чтобы он не качался и под кончиком грузика аккуратно ставим точку.

А затем при помощи отбивочной нити отбиваем по нашим меткам (отбивочная нить выполняет роль длинной линейки, с помощью которой мы прочерчиваем по меткам длинную прямую линию):

На потолке должна образоваться прямая линия от одного края стены до другого.

Стараться отбить нить нужно до самого конца одного и другого края, так как после этого нужно будет перенести метки на боковые стены. Отбив потолок, переходим на пол и также отбиваем (на полу также получаем прямую линию). Переносим с помощью карандаша или фломастера метки на боковые стороны. После того как метки перенесены на боковые стороны натягиваем отбивочную нить и отбиваем:

Периметр под направляющие профили размечен. Теперь более-менее уже становится понятно, как крепить профиль для гипсокартона к стене.

Монтаж направляющих профилей под гипсокартон

Начинаем крепить направляющие профили с пола, так как линию, которую мы отбили, очень легко затоптать. Берем направляющий профиль (UD или ППН) 28х27 мм, замеряем и отрезаем нужное расстояние.

Если полы бетонные, то для крепления профиля понадобятся перфоратор и дюбели.

Если же полы деревянные, то профиль крепится саморезами посредством шуруповерта.

Ставим профили заподлицо с нашей отбитой линией на полу вовнутрь так, чтобы край профиля и линия совпадали. Прижимаем одной рукой профиль к полу, ставим саморез и закручиваем. Дальше подправляем профиль, если он сдвинулся, чтобы линия была заподлицо с краем профиля, наставляем саморез и закручиваем.

Закрепляем саморезы с шагом 40-50 см (соответственно для бетонного пола придется продолбить приличное количество отверстий: не забудьте про шумные работы по дому!)  Вот таков принцип закрепления всех направляющих профилей. Закрепив полностью профиль на полу, переходим на потолок:

Профили на полу и потолке закреплены. Переходим к боковым сторонам. Вставляем боковой профиль сначала в профиль на потолке, а потом на полу — так легче. Далее засверливаем отверстия:

и прикручиваем профиль к стене.

Проделываем тоже самое и с другой боковой стороной:

Монтаж стоечных профилей под гипсокартон

Итак, направляющие профили по периметру закреплены. Сейчас мы узнаем, как крепить профиль для гипсокартона к стене. Для этого берем стоечные профили 60х27 мм (CW или ПС).

Но прежде чем это сделать нужно отпилить каждый такой профиль по размерам. Для этого замеряем рулеткой расстояние от направляющего профиля на потолке до направляющего профиля на полу и от полученного результата отнимаем один сантиметр.

Это нужно для того, чтобы стоечные профили легко вставлялись. Удобнее вставлять сначала сверху, а потом заводить низ по диагонали:

После того как первый стоечный профиль установлен на место, сразу прихватываем (фиксируем) его подвесами (крокодилами), то есть загибаем их, переводя в П-образное положение.

Переходим к следующему стоечному профилю, делаем таким же образом: вставляем сначала его верх, потом заводим по диагонали его низ и прихватываем П-образными подвесами.

После того как стоечные профили установлены, натянем капроновую нитку и выставим их по плоскости. Для этого берем монтажку (саморез с пресс шайбой, 4.2×13 мм без сверла), приставляем к профилю и вкручиваем в профиль не до конца:

Берем капроновую нитку заводим на шуруп так чтобы держалась:

И докручиваем шуруп на малых оборотах:

Нитка держится.

Растягиваем моток с ниткой. Натягивать нужно на 10-15 см выше подвесов (крокодилов). Растягиваем нитку, идем к другой боковой стене и там также немного вкручиваем шуруп, после чего натягиваем нитку:

И закручиваем шуруп.
Переходим к верхнему ряду подвесов и проделываем все тоже самое:

Итак, две нитки натянуты. Можно приступать к выставлению стоечных профилей.

Немаловажный нюанс!
Выставлять профили нужно с крайнего и затем все по порядку. Поэтому важно, чтобы остальные профили не касались и не оттягивали нитку. Для этого мы берем два самореза, надавливаем на профиль и вставляем их в боковые отверстия в П-образном подвесе для фиксации профиля, чтобы профиль не доставал нитку:

Таким образом и следующие профили:

Теперь Вы понимаете: на вопрос о том, как крепить профиль для гипсокартона к стене, можно ответить, что это достаточно длительная и аккуратная процедура, требующая внимательности и терпения. Но продолжим.

Сейчас все профили, предшествующие первому профилю придавлены к стене. Начинаем выставление первого профиля. Профиль не должен ни в коем случае отгибать нитку:

Но также он не должен быть слишком утоплен по отношению к ней:

Оптимально, если расстояние между ниткой и профилем около 1 мм и даже меньше:

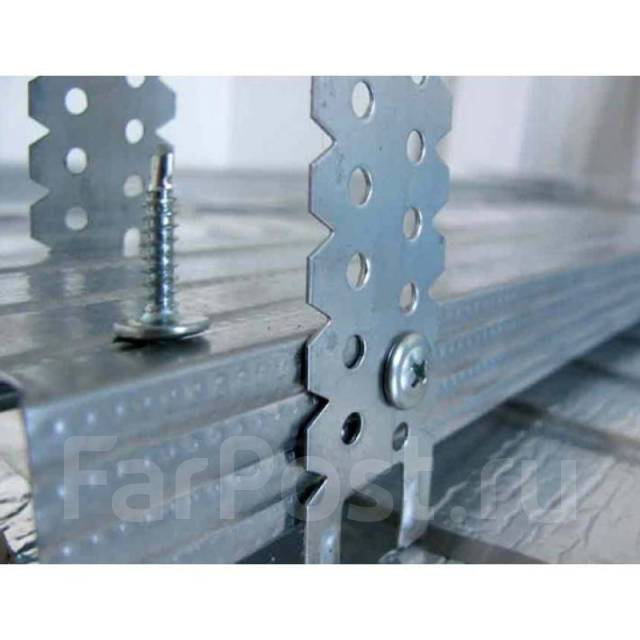

Приступаем к креплению — используем саморезы с пресс шайбой. Вставляем на биту шуруповерта саморез. Одной рукой держим профиль, другой вкручиваем с боковой стороны профиля через отверстие в подвесе саморез:

Лучше закреплять стараться посередине профиля.

Тоже самое проделываем с другой стороны профиля:

Нитка не касается профиля, оптимально:

Таким же образом закрепляем все последующие профили.

По завершении монтажа нитки снимаются. А выступающие концы П-образных подвесов загибаются внутрь, но это при условии, что стена не будет утепляться. Если будет укладываться утеплитель между профилями, то загибать подвесы рано — они еще пригодятся.

Вот здесь достаточно подробное видео про то, какие бывают профили под гипсокартон:

Сегодня мы с Вами узнали, как крепить профиль для гипсокартона к стене — у нас получился полноценный каркас.
Далеко не уходите, т. к. скоро нас ждет продолжение этой увлекательнейшей темы.

Пошаговые уроки по работе с гипсокартоном

Урок 01. Что такое гипсокартон? Типы, размеры и толщина листов, плюсы и минусы использования
Урок 02. Разметка стен под гипсокартон
Урок 03. Как крепить профиль для гипсокартона к стене (каркас)
Урок 04. Чем резать гипсокартон в домашних условиях
Урок 05. Как крепить гипсокартон к стене (металлическому каркасу)
Урок 06. Как шпаклевать гипсокартон своими руками
Урок 07. Как клеить гипсокартон на стену
Урок 08. Откосы из гипсокартона своими руками на окна
Урок 09. Разметка потолка под гипсокартон
Урок 10. Как сделать каркас для гипсокартона на потолке
Урок 11. Как удлинить (нарастить) профиль для гипсокартона

Как крепить профиль к стене – главный вопрос новичков в ремонте

Залог долговечности гипсокартонного сооружения – надежность возведенной конструкции из металлических профилей. Некоторые считают это плевым делом, и ошибаются. Если не изучить некоторые тонкости выполнения работ, то кропотливый труд и потраченное время неопытного (начинающего) мастера окажутся напрасными. Поэтому предлагаем разобраться в том, как крепить профиль так, чтобы сооружение не просто выглядело эстетично, но и радовало многие годы.

Профиль для гипрока

Содержание статьи

Прорисовка плоскости

Первоначальным этапом выступает разметка, по которой в дальнейшем установится конструкция. Для этого потребуются подручные средства: леска, мел, отвес (лучше несколько), линейка, молоток, гвозди.

Порядок действий:

• С помощью гвоздя к стене под самым потолком закрепляется отвес, который опускается до самого пола. Такие же манипуляции проделывают и с другой стороны предполагаемого сооружения. По всей длине от потолка и до пола ничто не должно соприкасаться с отвесом. В противном случае нарушится вертикаль;
• Вдоль стены натягиваются три лески. Одна вдоль пола, вторая – посередине стены, третья – под потолком. Легкое прикосновение лесок в местах пересечения допустимо;
• На поверхности стенки отмечается наивысшая точка, глубже нее металлокаркас прикрепить невозможно;
• От наивысшей точки отступается расстояние равное толщине используемого профиля, проверяется разбивку;
• Натягивается дополнительная леска возле боковой стенки параллельно уже закрепленной. На этой же боковой стене устанавливаются метки с помощью линейки, которую располагают поперек лесок. Так намечается будущая плоскость;
• Процесс проделывается аналогично на другой стенке. Также разметка наносится вдоль пола и на потолке;
• С помощью правила и мела очерчивается контур периметра.

Установка направляющего профиля

Установка металлопрофиля

Обшивка будет ровной, если профили для ГКЛ установлены правильно. А это зависит от качества монтажа направляющего металлопрофиля. Для того чтобы его прикрепить потребуются: плоскогубцы, специальные ножницы, дюбеля-гвозди, молоток, перфодрель.

Этапы:

• К проведенной мелом черте приставляется направляющий металлопрофиль. От его верхнего края оступается примерно тридцать сантиметров и просверливается отверстие в стене. Глубина отверстия ненамного превышает длину гвоздя;
• Следующие отверстия проделываются невысоко от пола и посредине;
• После проверки соответствия черты и направляющего профиля забиваются дюбеля;
• Металлопрофиль направляющего типа устанавливается внахлест. Для этого с обеих сторон ножницами отрезаются бока и выгибаются наружу. Середина выгнутой части срезается, после чего край выравнивается с помощью плоскогубцев;
• По черте прикладывается обрезанный профиль. В месте, где закрепленный и новый профиль соприкасаются, просверливается отверстие и устанавливается, не забиваясь, дюбель;
• Выравнивается по намеченной черте, просверливаются еще несколько отверстий и закрепляются дюбеля;
• Вышеописанная операция воспроизводится для противоположной стенки, вдоль пола, потолка;
• Установленное сооружение укрепляется по всему периметру. В зависимости от прочности стены выбирается шаг (расстояние между забиваемыми дюбелями). Он варьируется от 20 до 40 сантиметров.

Прокладывание вертикали

Правильным будет крепление металлопрофиля по размеру используемого ГКЛ. Для этого вымеряется его ширина и отмечается точка, которая приходится на середину металлопрофиля. Аналогичная процедура производится и для остальных листов.

Установка вертикали

Для прокладывания меток вдоль пола ширину ГКЛ делят на одинаковые отрезки не более 50 сантиметров. С помощью отвеса каждая точка переносится на потолок.

Чтобы не возникало вопросов, как крепить профиль к стене, этот процесс подробно:

• От пометки, расположенной на середине стенки, замеряется промежуток от пола и до потолка, переносится на металлопрофиль с вычетом десяти миллиметров. Во избежание неточностей поперек наносится линия. Каждый бок обрабатывается по схеме, описанной выше;
• Обработанную заготовку прикладывают к стенке и по обоим концам проводят черты. Визуально поделив ее на три одинаковых части по высоте, ставятся пометки, после чего заготовка убирается;
• Чтобы прикрепить профиль ровно, по намеченным линиям устанавливается подвес под потолком с каждой стороны профиля;
• Отступив по пол сантиметра от пола и потолка к направляющему металопрофилю прикрепляется вертикальный, начиная сверху.

Проверяют вертикальность с помощью правила или тех же отвесов. Погрешности легче исправить на этой стадии, чем по завершению увидеть, что обшивка слегка кривоватая.

Линии горизонтали

Данные фрагменты выступают некими перегородками для укрепления сооружения. Эти элементы не крепятся к стене. В том месте, где горизонталь находит на вертикаль, устанавливают практичное приспособление, называемое крабом. В других местах используют иной подход:

• От середины одного вертикально установленного металлопрофиля до середины другого замеряют расстояние;
• По данному замеру отрезается заготовка и приставляется на предполагаемое место установки;
• На боках профиля маркером наносят метки, по которым вырежутся углубления для соединения двух профилей. Процедура такая же, как описывалось выше;
• После металлопрофиль устанавливается на место и фиксируется шурупами;
• Проверка горизонтальности с помощью уровня.

Стыковочные элементы

Каркас готов к дальнейшей обработке. Обшивка начинается с цельных листов. Их устанавливают в шахматном порядке. Оставшиеся промежутки обшиваются остатками.

Во время отделки помещений приходится сталкиваться с таким важным составляющим любой конструкции, как деформационный шов. Обшивка гипсокартоном не исключение. Верно спроектированный, обустроенный, оформленный деформационный шов – залог долговечности сооружения.

Шов деформационного характера

Он компенсирует напряжение, которое возникает в материалах, используемых для воздвижения конструкции. Причины возникновения напряжений – сдвиги элементов, их деформации. Деформационный шов делит огромную площадь на определенные блоки меньших размеров, деформация которых не влияет на «соседа». Такое решение снижает возникающее напряжение и помогает избежать разрушительных процессов.

Различают следующие деформационные швы:

• Антисейсмические;
• Усадочные;
• Осадочные;
• Температурные и другие.

Ключевым моментом выступает герметизация и уплотнение швов. Новичкам следует понять, что деформационный стык – это уязвимое место для влаги и загрязнений, что приводит к потере качеств, разрушению конструкции.

С детальной инструкцией и наглядным примером ознакомит следующее видео.

Герметизацию выполняют различными материалами, в том числе гернитовыми и набухающими шнурами, гидрошпонками, гидрофильными резиновыми профилями.

Оформляют деформационный шов и специальными профилями. Данный метод наиболее популярен в современном строительстве. Профили эргономично соединяют две функции: герметизация и армирование. К тому же, применяя данный метод, швам придают большей эстетики, а стыковочным местам – конструктивности. Сегодня на рынке представлен большой спектр профилей в зависимости от вида деформационного шва. Поэтому с легкостью решается любая конструкционная проблема.

Деформационный профиль

Настойчивость, осведомленность и желание – составные части возведения качественного сооружения, обшивки стен, потолков с помощью гипсокартонных листов.

Вконтакте

Facebook

Twitter

Одноклассники

инструкция по монтажу, видео и фото

При монтаже легковесных подвесных конструкций используют дюбель-гвозди – готовые крепежные элементы. Они легко и быстро крепятся в стене, и на них подвешивают полки, картины, зеркала, светильники и т.д. Широко применяются при ремонтных и отделочных работах, например при монтаже каркаса ГКЛ.

Советы по выбору

Дюбель-гвоздь состоит из двух элементов: дюбеля, который вставляется в отверстие в стене, и гвоздя, который вбивается или вкручивается в дюбель при наличии резьбы на стержне. Шляпка имеет шлиц, как правило, под крестовую отвертку. Дюбели из полипропилена подходят для установки в отапливаемых помещениях, из нейлона – способны выдерживать минусовые температуры, поэтому могут применяться даже на улице.

Можно использовать дюбель-гвоздь для бетона, кирпича и пенобетона, все зависит от конструкции дюбеля. По этому принципу различают следующие типы.

• Распорные – фиксируются за счет расширения втулки в отверстии, ее рельефная поверхность ограничивает движение дюбеля.
• Универсальные – крепятся в отверстии за счет узла, который образуется при закручивании.

Покупая дюбель-гвозди, обратите внимание на их размер. Диаметр может составлять от 5 до 8 мм – чем он больше, тем более тяжелые предметы сможет выдержать крепеж. Самые распространенные  дюбель гвозди для крепления профильный каркаса гипсокартонных в бетон размер 6х40.

Длина гвоздя может составлять от 40 до 120 мм – чем он длиннее, тем надежнее будет удерживать подвешенную конструкцию. Также учитывайте количество крепежа в упаковке и делайте выбор исходя из предстоящего объема работ. Если вам нужно повесть одну полку и несколько картин, хватит упаковки на 6 – 10 штук. Когда крепить нужно много предметов, лучше взять изделия с запасом, например, 100 – 150 штук.

Дюбель-гвоздь для ГКЛ

Применяя гипсокартон, следует правильно выбирать крепежные элементы. От этого фактора зависит не только прочность создаваемой конструкции, но и внешний вид, срок продолжительности службы конструкции, её технические характеристики – можно ли отяжелить данную конструкцию различными предметами. Для монтажа каркаса ГКЛ. Вид и количество выбираемых дюбелей-гвоздей зависит от вида каркаса, выбранных профилей, они отличаются по толщине материала из которых изготовлены, материала стен и потолка. (Пенобетон, ракушечник, бетон, кирпич и т.д.)

Для монтажа металлического каркаса приобретаются не только саморезы, но и дюбель-гвозди. Данные крепежные элементы создают прочность всего каркаса под гипсокартон. Для применения этих крепежей следует ознакомиться с их характеристиками. Применение не по назначению может отрицательно отразится на металлическом каркасе.

Классификация дюбель-гвоздей

Для того чтобы приобрести дюбель-гвозди следует учитывать факторы:

1. Предполагаемая нагрузка на крепежный элемент, на саму поверхность.
2. Основание, в которое будет крепиться дюбель-гвоздь – бетон, кирпич.
3. Поверхность – потолок, стена.

Крепежный элемент неоднообразен и выпускается различного размера, строения.

Различия по монтажу

В зависимости от конструктивного строения дюбель гвоздями следует работать различными инструментами.

Ручная фиксация дюбель-гвоздя – при этом используется 2 вида дюбель-гвоздей с различным строением. Гвозди без резьбы вбиваются обычным молотком. С резьбой – потребуется отвертка для ввинчивания или шуруповерт.

Фиксация строительно-монтажным пистолетом. Для такого вида монтажа применимы дюбель-гвозди с металлической втулкой. Они произведены с расчетом на больший вес.

Размеры дюбель-гвоздей

Крепежный элемент производится различных размеров. В зависимости от целенаправленности следует приобретать дюбель-гвоздь требуемого размера. Маркируется крепеж двумя цифрами: первая показывает диаметр, вторая – длина крепежа.

Технические показатели дюбель-гвоздя

Согласно показателям ГОСТ 28457-90 производятся дюбель-гвозди. Они проходят обработку – твердость 53-56HRC. Но могут иметь отклонение 51/5HRC.

1. Стержень может быть искривлен по заводским установкам: при длине 50мм. – 0.1мм.кривизны; длина больше 50мм. – 0.15мм.
2. На гвозде не должно быть накатов или трещин. Гвоздь должен быть острым, если тупость 0.8 мм. – он считается непригодным.
3. На острие гвоздя возможна многогранность.
4. На гвозде может быть шайба. На её сдвига необходима сила в 0.3кН.

Дюбель гвозди производятся с антикоррозийным слоем цинка. Он должен быть не меньше чем 6мкм.

Данный крепеж принято называть анкер-клин металлический. Производится он из металла. Переводится слово «анкер» как «якорь».

Металлический дюбель для гипсокартона имеет другую технологию монтажа. Подвижная часть крепежа вбивается молотком, за счет чего происходит расклинивание дюбеля в поверхности.

По ГОСТу производится 2 вида дюбеля металлического для гипсокартона: 6/40 и 6/60, где 6 – диаметр в мм., 40(60) – длина в мм. В продажу поступает анкер-клин в упаковках – 100, 200 шт.

Как забить металлический дюбель клин быстро перфоратором, посмотрите видео.

Видео:

Особенности применения клин анкера

Анкер-клин производится из стали с оцинковкой или нержавеющего материала. Применяется углеродная сталь, покрывается цинком белого или желтого цвета. На головке анкера поставлен знак производителя с указанием плотности применяемого металла.

В основном данные металический клин крепеж производятся для крепления профилей или подвесов к основанию и является рекомендованным креплением.

Анкер-клин производится в виде металлического стержня. На одном конце есть стопорная шляпка, а с другой клинообразный распорный концевик. При монтировании в проделанное отверстие ставится анкер и молотком забивается подвижная его часть. При этом клинья расходятся в разные стороны, тем самым фиксируя крепежный элемент в потолке. Анкер-клин отличается особой надежностью крепления к основанию.

Факторы, влияющие на прочность конструкции

Для того чтобы анкер-клин имел длительный срок годности, а также сохранял прочность, существуют некоторые факторы, влияющие на данные показатели:

1. Анкер-клин вбивается в основание, не имеющее пустот. Таким образом появляется прочность крепления.
2. При повышенной влажности бетонное основание будет постоянно впитывать влагу, из-за чего может появиться преждевременная коррозия металла.
3. Если на основание, в которое вмонтирован анкер-клин постоянно идет давление (движение, вибрация), в скором времени клин вырвется наружу.
4. Если над поверхностью осталась подвижная часть – стержень, это значит, что анкер полностью не раскрылся. При этом срок службы ограничен.
5. Недопустимо попадание на крепеж химических растворов. Они разрушат крепежный элемент.

Сравнительная таблица, с помощью которой можно определить прочность крепления анкер-клина:

Отдельно нужно отметить что по пожарной безопасности все подвесные конструкции полагается крепить металлическими клин анкерами.

Основание для дюбель-гвоздей и анкер-клина

Для того чтобы крепежный элемент имел длительный срок эксплуатации, следует знать какое должно быть основание:

1. Железобетонное потолочное перекрытие – плиты в многоквартирных домах.
2. Бетон – пол в квартире или же залитый бетон в частном доме.
3. Полнотелый кирпич. Есть несколько видов данного материала: керамический, силикатный, клинкерный кирпич. Каждый материал имеет свою плотность, от этого зависит продолжительность службы крепежей. С таким материалом можно столкнуться в частных строениях.
4. Пенобетонные блоки. В случае отсутствия в них полости, требуется знать плотность пеноблока.

Дюбель-гвозди, анкер-клины не монтируются в деревянное основание, а также в стены из пеноблок и других пустотелых материалов. Поскольку распорные элементы не будут фиксироваться в основании, а в основном в пустоте, что не даст требуемой прочности.

Как правильно крепить к стене профиль

Перед тем как крепить к стене металлический профиль, следует иметь набор инструментов и материалов:

Профиль – направляющий профиль в основном оцинкованный. Это дает надежность в создаваемой конструкции. Расчет производится при помощи онлайн-калькулятора или же собственными силами. Материал требуется брать с запасом.

Дюбель гвозди для крепления профиля – для полнотелой стены размером 6/40. Если же в основе лежит дерево, тогда применимысаморезы 25мм.

Дрель со сверлом 6мм. и шуруповерт. Перед использованием электрических инструментов, требуется рассчитать нагрузку на электропроводку.

Ножницы для резки металла. В процессе монтирования направляющего профиля иногда требуется сделать надрез на металлическом изделии или его отрезание.

Монтаж направляющего профиля

Для осуществления монтажа направляющего профиля необходима подготовленная поверхность с готовой разметкой. Как закрепить профиль к стене? Монтаж осуществляется в следующем алгоритме действий:

1. Первым делом направляющий профиль прикладывается к разметке (линия может проходить как со внутренней стороны, так и со внешней – в зависимости от возникающих нюансов)
2. Далее на профиле требуется отметить места для будущих крепежей. В основном от края профиля требуется отступить до 15 см. максимум, второй крепеже располагается в 25см. от первого и так далее – каждые 25см.
3. При отсутствии отверстий в профиле, они проделываются самостоятельно. Даже, если есть данные отмеченные места заводом, по мнению мастеров, следует ровно посередине между отверстиями сделать одно для прочности конструкции.
4. Диаметр сверла должен быть 6 мм, а его длина 50 мм. если сверло длиннее, следует на нем наметить границу, это легко сделать изолентой или скотчем.
5. В проделанное отверстие как в основании так и в профиле вставляется пластиковый дюбель. Забивается на свое место он при помощи молотка. Делать это следует аккуратно, так как при его монтаже может произойти деформация. Тогда пластмассовая часть придет в негодность.
6. После монтажа первой пластиковой части дюбеля при помощи шуруповерта монтируется гвоздь с резьбой. Чем глубже гвоздь входит в составную часть, тем больше она раскрывается фиксируя весь крепеж специальными усиками.
7. Если профиль имеет большую длину чем требуется его отрезают ножницами по металлу.
8. Если требуется доточить профиль, тогда можно использовать специальные удлинители.
9. На граница профилей следует с каждого конца отступить по 15 см. и зафиксировать направляющий дюбель-гвоздями.

Не следует шуруповерт ставить на большую скорость, чтобы не вогнать гвоздь больше положенного в плоскость, при этом согнуть профиль.

Направляющий профиль является неотъемлемой частью всей металлоконструкции для гипсокартона, поэтому его фиксация должна быть прочной, качественной.

Закрепление профиля на потолке или фиксации каркаса стен под ГКЛ, схожи по своей технологии.

Видео:

Крепление подвесов к потолку под гипсокартон

Чем крепятся подвесы для гипсокартонной конструкции? Многие ответят на этот вопрос «применяются дюбель-гвозди». Это неправильно, ведь подвес берет на себя нагрузку всего гипсокартонного потолка. При навешивании тяжести, со временем дюбель гвоздь не выдерживает и выходит из поверхности. В итоге получается провисание и деформация подвесного потолка. По мнению специалистов, наилучшим крепежом является анкер-клин. Как крепить подвесы для профиля? Для прочности возводимой конструкции анкер-клин металлический, размером 6/40 фиксируется в боковые отверстия подвеса. Монтаж проводится следующим образом:

1. По намеченной разметке на потолке проделывается отверстие диаметром 6 мм., глубина отверстия – 40 мм.
2. Это отверстие освобождается от пыли (его можно самостоятельно продуть).
3. К сделанным отверстиям приставляется подвес.
4. В ушко подвеса и отверстие вставляется до упора анкер-клин.
5. После обычным молотком вбивается торчащий стержень. С каждым ударом он всё туже заходит в бетонную поверхность. Это говорит о том, что элементы анкера расправляются в разные стороны, тем самым фиксируется весь крепежный элемент.

Монтаж одного анкера занимает 10 секунд времени. Такая фиксация подвесов наиболее прочная по сравнению с применением дюбель-гвоздей.

Через какое расстояние крепить подвесы для профиля? От подвесов напрямую зависит прочность подвесного потолка из гипсокартона. Подвесы крепятся на размеченной линии, предназначенной для потолочного профиля. На этой линии через каждых 40-60 см. крепятся подвесы анкер-клинами. Расстояние зависит от материала изготовления подвеса. Если металл тонкий, тогда соответственно расстояние будет 40см.

Расстояние крепления прямых подвесов по шнурку

Разрешено пользоваться дюбелями при создании короба на потолке. Такая конструкция не отяжеляет дюбель-гвоздь из-за малого веса гипсокартонного короба.

Расстояние крепление подвесов к стене

Видео как правильно крепить подвес

Видео:

Видео:

Особенности монтажа

При монтаже дюбель-гвоздями профиля к стенам могут возникнуть определенные затруднения. Чтобы этого не было следует ознакомиться с определенными нюансами:

1. При монтаже в кирпичную стену следует определить место дюбель-гвоздя. Если крепеж попадет на границу (в раствор) между кирпичом, тогда есть большая вероятность того, что он выскочит. Поскольку раствор может рассыпаться.
2. Перед сверлением стены следует точно знать что там не проходят провода электрической проводки. В противном случае возникнет короткое замыкание.
3. Если в стене проходит металлическая арматура, это также отрицательно отразится на проделывании отверстия.
4. Для правильного монтирования дюбель-гвоздя требуется делать отверстия диаметром таким же, как дюбель (6мм.).
5. Сверлить стену нужнона небольшой скорости, чтобы материал с поверхности не вышел единым куском, при этом образуется большая дыра.
6. При забивании дюбеля ограничительная манжетка не даст крепежному элементу провалиться в отверстие. Поэтому забивать дюбель следует аккуратно.

Полезные советы

Если отверстие оказалось большим и дюбель не держит, это можно исправить следующими способами:

• рядом закрутить саморез;
• при возможности просверлить большим диаметром с выбором соответствующего дюбеля;
• вставить пластиковый дюбель и капнуть туда немного монтажной пены. За ночь она увеличится, прижмет пластиковую часть и застынет. Только после этого туда можно вкручивать гвоздь и убирать излишки пены;
• выдавить в отверстие жидких гвоздей;
• вставить в отверстие пластиковую часть дюбель-гвоздя, применить гипс. Он за ночь высохнет, после вкрутить гвоздь.

На потолочной конструкции для подвесного потолка лучше применять железный анкер клин, потому как в случае пожара он не плавится, а держит металлическую конструкцию. И для надежного крепления прямых потолочных подвесов это лучший вариант удержания конструкции.

Но, если производится выравнивание потолка гипсокартоном в старом панельном доме, тогда можно применим дюбель-гвоздь пластиковый. Он лучше расклинивается и удерживает металлический каркас.

В дополнение ознакомьтесь с разновидностями дюбелей для крепления непосредственно в лист ГКЛ.

Видео:

Видео:

Видео:

Как крепить профиль для гипсокартона к стене своими руками

Конструкции из гипсокартона очень часто используются при ремонте квартир. Многие хозяева стремятся сэкономить на услугах профессионалов и стараются выполнить монтаж самостоятельно. Чтобы не разочароваться в конечном результате, необходимо знать, как крепить профиль для гипсокартона к стене. Ведь от качества каркаса будет зависеть не только внешний вид, но и долговечность конструкции.

Часто используемые виды металлопрофиля

При креплении гипсокартона на стены и потолок используют соответствующие металлические профили:

• ПС – стоечный;
• ПН – профиль направляющий;
• ПП – потолочный;
• ППН – направляющий потолочный.

Направляющие профили крепятся непосредственно к одной из поверхностей комнаты (пол, стена или потолок) и не имеют дополнительных ребер жесткости. У стоечного и потолочного металлопрофиля есть специальные бортики, поэтому они более устойчивы к изгибанию. Эти элементы вставляются в направляющие и фиксируются там чаще всего специальными саморезами.

Монтаж профиля для гипсокартона может потребовать также использования угловых или маячковых профилей. Но в подавляющем большинстве конструкций из ГКЛ они не понадобятся.

Для надежности рекомендуется использовать профиль, изготовленный из металла толщиной не меньше 0,55 мм.

Длина изделий может быть 3 или 4 метра. Для получения меньшего количества обрезков при установке профилей для гипсокартона следует тщательно рассчитать количество и размеры отдельных элементов каркаса, а лишь потом отправляться в магазин.

Разметка поверхности

Важный и кропотливый этап. От тщательности проведения разметки будет зависеть внешний вид всей конструкции. Неправильно выставленный металлопрофиль сразу может быть незаметен, но обязательно проявится после завершения работ.

• На поверхности стены ищется самая выступающая точка. Расстояние от нее до внутренней стороны гипсокартона должно быть не меньше ширины используемого металлопрофиля.
• На полу проводится линия, обозначающая внешнюю границу направляющего профиля.
• С помощью отвеса эта линия переносится на потолок. Такая разметка обязательна при креплении гипсокартона к стене на профиль, так как необходимо получить единую плоскость.
• На стене производится разметка для установки стоечных профилей. Лист гипсокартона имеет ширину 1200 мм. Стыковку их надо проводить на поверхности металлопрофиля, поэтому каждый лист должен прикручиваться к 3 или 4 стойкам. Соответственно, шаг между стоечными элементами каркаса должен быть 40 или 60 см. Крайние стойки располагают по краям стены, от них и идет отсчет. В большинстве случаев отдают предпочтение варианту с тремя профилями на лист: два по краям и один посередине.
• На линиях, обозначающих центр вертикальных профилей-стоек, через каждые 60 см размечают места установки прямых подвесов.
• Размечаются места для горизонтальных перемычек и подвесов для их крепления.

Монтаж профиля к стене

Комнаты в квартире, а соответственно, и стены могут быть разными: отличаться по размерам, кривизне поверхности или наличию окон. В каждом случае для крепления гипсокартона будет свой алгоритм, но общие правила останутся неизменными. Рассмотрим самый простой вариант – выравнивание стены без окон.

Начинают монтаж профиля под гипсокартон своими руками с установки направляющих на полу и потолке. Перед этим на поверхность металлопрофиля, прилегающую к полу или потолку, наклеивается уплотнительная лента. Алгоритм дальнейших действий таков:

• Закрепить нижнюю направляющую на деревянном полу можно при помощи саморезов. В потолке или поверхности бетонного пола перфоратором сверлят отверстия и крепят направляющие на дюбель-гвозди. Обычно в профилях уже есть готовые отверстия, но их можно сделать и самостоятельно с шагом 25–30 см.
• При помощи дюбель-гвоздей крепятся прямые подвесы. Их «крылышки» сгибаются в виде буквы «П». С их помощью в дальнейшем мы будем выставлять вертикальные стойки.
• Вертикальные профили вставляются в направляющие.

Лучше все соединять элементы обрешетки, используя просекатель: головки мелких саморезов по металлу (их еще называют «блохи», «клопы» или «семечки») могут помешать плотному прилеганию ГКЛ к каркасу.

• «Клопами» стойки крепятся к подвесам.

Для того чтобы выставить все стойки в одной плоскости, делают так: устанавливают два крайних профиля, контролируя их отклонение уровнем или отвесом. Затем между ними натягивают 3-4 капроновых нити. По ним осуществляют монтаж остальных стоек.

• В подвесах есть ряд отверстий для саморезов, с помощью которых легко добиться необходимого положения металлопрофиля. После этого «крылышки» подвесов аккуратно отгибают в стороны, чтобы они не мешали дальнейшему монтажу ГКЛ.

• В местах горизонтальных стыков делаются поперечные перекладины. Они крепятся на подвесы, а для соединения с вертикальными стойками у профиля отрезаются боковые стенки на расстояние 5 см. Полученный «язычок» лучше прикрепить при помощи просекателя, если применить «клопы», то будут мешаться их выступающие головки. Другой вариант – воспользоваться одноуровневым соединителем типа «краб».
• После монтажа каркаса следует еще раз проверить, все ли элементы находятся в одной плоскости. Гораздо легче исправить огрехи на этом этапе, чем после крепления гипсокартона.

Полезные советы

И еще несколько рекомендаций:

• После окончания разметки следует заняться коммуникациями, которые в дальнейшем будут скрыты под гипсокартоном. В первую очередь это электропроводка. Нанесенная разметка поможет проложить ее так, чтобы не повредить при монтаже каркаса. А вот прокладывать ее после установки профилей может быть неудобно.

• Нелишним будет составить и сохранить план расположения профилей с размерами. После крепления гипсокартона и его качественной шпаклевки стыки листов уже будут не видны. Особенно если поверх ГКЛ будет какое-нибудь отделочное покрытие, например обои. Надеяться на свою память или на метки на стене не стоит: кто знает, когда возникнет желание закрепить на стене светильник, зеркало или полочку? К этому времени метки точно будут ликвидированы, а попасть в профиль, желая осуществить крепление, например, на дюбель «бабочку», будет очень неприятно.
• При недостаточной длине профиля его можно нарастить. Можно соединять изделия «внахлест» или «встык». Во втором случае используется дополнительный кусок профиля или его роль играет торец направляющего. Место соединения фиксируется по бокам саморезами, которые не будут мешать плотному прилеганию листа гипсокартона к каркасу.

Как сделать акцентную стену из металла своими руками. Пошаговое руководство

Вы готовы к теплой погоде и развлечениям на заднем дворе, но есть несколько изменений, которые нужно внести, чтобы ваше открытое пространство выглядело максимально привлекательно для ваших гостей. Это может быть что угодно, от покупки новой садовой мебели, работы в саду или, наконец, выяснения, что делать с этой бельмой на стене на заднем дворе.

Несущие стены из лепнины и бетона — обычное дело в жилых открытых пространствах.Также распространено не хотеть их видеть.

Если у вас на заднем дворе неприглядная внешняя стена, и вы ищете простой проект, который будет иметь большое значение для вашего открытого пространства, не ищите ничего, кроме металлической стены с акцентом.

Металлическая акцентная стена на открытом воздухе с использованием ⅞-дюймовых гофрированных металлических панелей с матовым покрытием из черной руды

Этот проект «сделай сам» представляет собой отделку фасада, которая добавляет характер вашему заднему двору, а также скрывает уродливую конструкцию стены.

Металлические панели, которые мы производим в Western States Metal Roofing, в основном используются для кровли или сайдинга.Однако металлические панели можно использовать и в более творческих целях для вашего дома, например, для потолка или забора. В этой статье мы расскажем вам, как использовать металлические панели в качестве акцентной стены.

Вы можете увидеть установку стены с металлическим акцентом, изготовленную компанией Western States Metal Roofing, которую мы используем в качестве примера на протяжении всей статьи, посмотрев видео ниже:

Инструменты и принадлежности, необходимые для установки металлических акцентных стен

Для этого проекта вам потребуются следующие основные инструменты:

• Сверло
• Пистолет
• Пила по дереву
• Анкеры по бетону со сверлом по бетону
• Speed ​​Square

Вам также понадобятся следующие расходные материалы:

• Шайбы ¼ дюйма на 1 и ¼ дюйма
• ¼ -дюймовый перфоратор
• Самосверлящие шурупы # 12 на ¾ дюйма
• # 8 на шурупы по дереву 1 ½ дюйма
• Анкеры по бетону со сверлом по бетону
• Дерево для опорной рамы
• Металлические панели

Строительство деревянной опорной рамы

Вам понадобится материал для создания опорной рамы.Для нашего проекта мы построили опорную раму из дерева. Размеры и количество будут варьироваться в зависимости от вашей сборки.

Мы построили стену высотой 6 футов и шириной 14 футов, используя следующие материалы:

3 — 1 дюйм x 6 дюймов x 8 футов. общие доски

Обычные платы 5 — 1 дюйм x 2 дюйма x 8 футов

6 — доски размером 1 дюйм на 4 дюйма на 8 футов для внешнего обрамления.

Существует множество вариантов дерева, которые вы можете использовать для обрамления, в зависимости от того, какой внешний вид вы хотите и какой тон лучше всего подходит для вашего открытого пространства.В нашем примере на видео мы выбрали чистый, нейтральный оттенок дерева.

Выбор металлических панелей

Если вы строите стену с металлическим акцентом, конечно, вам понадобятся металлические панели.

Самый простой и экономичный вариант — купить панели в местном магазине товаров для дома. Там вы можете найти свои стандартные панели размером 8 на 14 футов 29 калибра. Самый большой недостаток использования одного из этих магазинов — ограниченный выбор цвета и панелей.

Магазины товаров для дома имеют стандартные, обычные цвета.Если вы ищете больше вариантов дизайна и хотите выбрать из большого выбора цветов и отделки, мы предлагаем просмотреть цветовые таблицы, чтобы найти идеи для дизайна. В дополнение ко всем традиционным цветам, мы также предлагаем панели с уникальной отделкой, которую вы больше нигде не найдете.

Как построить металлическую акцентную стену своими руками

Шаг 1: Защитите ваши деревянные доски от атмосферных воздействий

Перед установкой деревянных досок вам нужно герметизировать деревянные доски с помощью подходящего герметика, чтобы защитить их от атмосферных воздействий.Это предохраняет их от гниения.

Шаг 2. Измерение стены

Измерьте свою стену, чтобы знать, сколько вам нужно для резки материала.

В нашем примере мы построили акцентную стену высотой 6 футов и шириной 14 футов. Вы можете использовать основы из нашего видео, чтобы увеличивать или уменьшать масштаб до желаемого размера стены.

Шаг 3: Создание опорной рамы

Основа этого проекта — опорная рама.

Начните с обрезки трех деревянных досок до длины, соответствующей высоте стены, которую вы строите.

Затем прикрепите 3 доски к стене с помощью анкерных шурупов на расстоянии 6 дюймов сверху и снизу каждой детали. Третий анкер должен быть добавлен в середину каждой панели для дополнительной поддержки.

Начните с предварительной разметки деревянных деталей в каждой точке крепления.

Затем с помощью сверла диаметром ¼ дюйма, поставляемого с анкерными винтами, просверлите отверстие на каждой отметке.

Затем с помощью лопаточного сверла сделайте выемку ¼ дюйма на каждой отметке. Это позволит винту и шайбе упасть заподлицо в балку при установке.

Шаг 4: Установка опорной рамы

Когда деревянные балки готовы, самое время приступить к их монтажу.

Подготовьте сверло с помощью сверла, поставляемого с анкерными винтами. Убедитесь, что сверло установлено на глубину, рекомендуемую в соответствии с инструкциями производителя бетонного анкера.

Убедитесь, что вы выбрали толщину деревянной панели. Используя предварительно просверленную деревянную балку в качестве ориентира, начните с одной стороны стены. Убедитесь, что ваша деревянная панель плотно прилегает к земле.

Начинайте сверление штукатурки или шлакоблока с каждого отверстия.

После того, как вы просверлили отверстия, пришло время разместить анкеры.

Установите шайбу ¼ дюйма на каждый винт перед их затяжкой. Убедитесь, что винты надежно закреплены.

Может случиться так, что вы попадете в карман в стене или шлакоблоке, в результате чего винт ни за что не заедет. Если это произойдет, вам нужно будет повторно просверлить второе отверстие выше или ниже вышедшего из строя винта.

Крайне важно следовать рекомендациям производителя шурупов, так как они будут основной опорой для вашей стены.

Теперь, когда ваша первая доска установлена, вам нужно измерить расстояние от первой доски до конца стены. Затем повторите процесс, чтобы установить вторую опорную балку на противоположном конце стены.

Nex, t измерьте расстояние между двумя балками и найдите центральную точку. Здесь вы установите 3-ю балку.

Надлежащий герметик должен быть нанесен по краю ваших досок.Герметик можно поместить вокруг каждого анкерного винта.

Шаг 5: Добавьте проставки деревянного каркаса

Теперь, когда все три опорные балки подняты, пора добавить проставки деревянного каркаса. Они будут действовать как распорки между опорными балками, металлическими панелями и окончательной деревянной рамой.

Они должны быть размещены там, где белые линии, как показано ниже:

Они будут прикреплены к вашим опорным балкам с помощью шурупов # 8 x 1 ½ дюйма.

Шаг 6: Установка металлических панелей

Панели необходимо обрезать до нужного размера.Есть множество способов правильно разрезать металлические панели. Мы рекомендуем использовать электрические ножницы по металлу, так как это один из самых простых способов.

После обрезки панелей по размеру прикрепите их к опорной раме с помощью самосверлящих винтов №12 на ¾ дюйма.

Мы рекомендуем сверление до нижнего шва панели при каждой третьей гофре. Винты должны находиться на расстоянии примерно 1 дюйма от края, чтобы они были закрыты окончательной рамой.

Шаг 7: Установка деревянной рамы

Последний шаг — установка деревянного каркаса.Это материал, из которого состоят ваши металлические панели. Выбирая древесину для каркаса, подумайте, как она будет выглядеть на фоне выбранного вами цвета металлической панели. Вы также можете запечатать и покрасить древесину, если вы не хотите использовать натуральное дерево без покрытия.

Древесину для каркаса необходимо обрезать до нужного размера. Мы рекомендуем использовать скоростной угольник для резки под углом 45 градусов, так как это обеспечивает более безупречный вид.

После обрезки рамы по размеру прикрепите раму с помощью шурупов № 8 x 1 ½ дюйма.

После того, как рама прикреплена, ваш проект завершен, и вы можете любоваться своей новой красивой металлической акцентной стеной.

Выбор подходящих металлических панелей для вашей акцентной стены

Теперь вы готовы усилить красоту вашего открытого пространства с помощью металлической акцентной стены! Вам просто нужно выбрать цвет металла, который вы собираетесь использовать.

Как и при выборе цвета крыши, мы рекомендуем вам осмотреть окрестности на заднем дворе, чтобы увидеть, какие цвета лучше всего подходят.Следует учитывать цвет таких элементов, как ворота, заборы, ландшафтный дизайн и другие близлежащие объекты.

Чтобы приступить к созданию дизайна для вашего нового внешнего вида, взгляните на наш каталог цветов, чтобы увидеть все доступные вам варианты дизайна.

Скачать каталог цветов металлических панелей

Как прикрепить оцинкованную жесть к стене?

Поскольку гофрированная банка относительно легкая, стандартный строительный клей обычно достаточно прочен, чтобы надежно прикрепить жестяную банку к стене с помощью декоративных гвоздей.Как правило, лучше всего подойдут изделия на основе латекса, поскольку их легко стереть со стены, если во время установки появятся излишки. Всегда наносите клей равномерно на обратную сторону жестяного листа, крепко держите жестяную банку на стене в течение нескольких минут, пока она не начнет схватываться, и заклейте прилегающие части прочной малярной лентой при их установке. Это гарантирует, что все останется на месте, даже когда клей высохнет.

Для более прочного прикрепления банки к стене используйте гвозди с декоративными головками вдоль верхней, нижней и боковых сторон фартука.Это не только гарантирует, что олово останется на стене, но и добавит дизайнерского стиля.

В зависимости от типа и цвета гофрированной жести, которую вы используете, вы можете окантовать фартук несколькими способами. Для игры с текстурой можно использовать плитку с бычьим носом. Измерьте площади, которые нужно обрезать, и сделайте сухую разметку на стене с плиткой, чтобы определить наилучшее расположение. Отрежьте любую плитку по размеру кафельной пилой и нанесите ровный слой тонкого раствора на стену, используя зубчатый конец шпателя. Плотно прижмите каждую плитку в тонкий набор, удаляя излишки влажной губкой, и как только все уложено, дайте им высохнуть в течение 24 часов.Нанесите раствор на плитку, а затем сотрите излишки губкой, тщательно очистив всю затирку, попавшую на олово.

Вы также можете использовать тот же цвет и тип дерева, что и ваши шкафы, чтобы обрезать все выступающие края, обрезать планку по размеру и прикрепить ее к стене с помощью отделочных гвоздей. Чтобы обыгрывать металлическую тему, используйте алюминиевую отделку подходящего или дополнительного цвета, прикрепив ее к стене с помощью того же клея, который вы использовали для гофрированной жести.

Как прикрепить алюминиевые листы к гипсокартону | Home Guides

Алюминиевые листы придают вашим стенам иной вид, чем более традиционные настенные покрытия.Алюминиевые панели, также называемые металлическим ламинатом, представляют собой большие прямоугольники из алюминия, которые могут иметь блестящую или матовую поверхность. Часто используемые в качестве стеновых панелей во влажных или рабочих помещениях, например, в вашей ванной комнате или гараже, они лучше сопротивляются царапинам и царапинам, чем гипсокартон, а также повреждениям от воды. Они тяжелее, чем некоторые другие варианты облицовки, поэтому вы должны использовать прочный клей, чтобы распределить вес металла по гипсокартону, чтобы гипсокартон не разрывался.

Найдите углубления или выступы на гипсокартоне, положив уровень вдоль стены в разных местах.Выровняйте эти участки, отшлифуя выступы и заполнив углубления герметиком для швов. Отшлифуйте стыковочный раствор после того, как он высохнет, чтобы стена оставалась как можно более ровной.

Найдите шпильки за гипсокартоном с помощью прибора для поиска шпилек. Проведите его по стене и отметьте участки стены, где он быстро издает звуковой сигнал. Приклейте небольшой кусок малярной ленты к полу у основания каждой стойки; карандашная отметка может исказиться при нанесении контактного цемента.

Наденьте респиратор и откройте все окна и входные двери в комнате.Залейте контактный цемент в поддон для краски. Используйте валик с легким ворсом, чтобы нанести тонкий слой контактного цемента на гипсокартон. Закройте каждую стену, на которой вы планируете установить алюминиевые листы. Дайте контактному цементу высохнуть.

Нанесите второй слой контактного цемента и дайте ему высохнуть. Затем нанесите третий слой на то место, где вы планируете прикрепить первый алюминиевый лист.

Нанесите слой контактного цемента на обратную сторону первого алюминиевого листа, пока клей на стене еще влажный.Поднимите лист к стене и прижмите к гипсокартону, выровняв хотя бы одну сторону листа шпилькой. Удерживайте лист на месте не менее двух минут, пока контактный клей не станет надежным.

Забейте финишные гвозди через каждые 6 дюймов по бокам, а также сверху и снизу алюминиевого листа.

Добавьте больше контактного цемента к стене и задней части следующей панели, затем прибейте панель на место. Повторяйте этот процесс, пока все стены не будут покрыты.

Оберните ручной резиновый ламинатный валик по алюминиевым листам.Начните с середины каждого листа и двигайтесь наружу, плотно прижимая. Это высвобождает пузырьки воздуха в контактном цементе, которые могут сделать стену неровной при высыхании.

Ссылки

Советы

• Чтобы обрезать алюминиевые листы по краям или по низу стен, используйте уровень, который поможет вам провести прямую линию, и используйте ножницы по металлу, чтобы обрезать панель.

Writer Bio

Шала Манро из Атланты, штат Джорджия, пишет и редактирует копии с 1995 года.Начав свою карьеру в газетах, таких как «Marietta Daily Journal» и «Atlanta Business Chronicle», она в последнее время работала в сфере коммуникаций и управления в нескольких некоммерческих организациях, прежде чем купить цветочный магазин в 2006 году. Она получила степень бакалавра в области коммуникаций в штате Джексонвилл. Университет.

Как установить профиль Schluter-DECO-SG с металлической кромкой для плитки или стекла

Профиль Schluter-DECO-SG может использоваться для поддержки стеклянных панелей или для создания привлекательного теневого зазора между плитками.

DECO-SG выпускается из анодированного алюминия и нержавеющей стали.Канал профиля предлагается двух размеров: 1/2 «и 9/16». Это позволяет использовать стеклянные панели толщиной до 3/8 дюйма и 1/2 дюйма соответственно.

В этом видео мы используем DECO-SG на стене и полу для поддержки стеклянной панели в душевой кабине без бордюра.

Наш душ уже подготовлен к укладке плитки, включая установку душевой системы Schluter-Shower и разделительной мембраны Schluter-DITRA. Работы по укладке плитки уже начались.

Угловой деформационный шов Schluter®-DILEX-EKE установлен до запланированного места расположения DECO-SG.Высота профиля была выбрана в соответствии с толщиной и форматом плитки, а ширина — в соответствии с толщиной стеклянной панели.

DECO-SG устанавливается одновременно с плиткой

Сначала мы измерим, где профиль DECO-SG будет установлен на стене. Мы должны избегать любого перекрытия анкерных ножек в местах соединения профилей при переходе от пола к стене, потому что это будет мешать укладке плитки. Перенести измерение в профиль.Не забывайте всегда соблюдать все инструкции и стандарты безопасности.

Поскольку мы используем версию DECO-SG из анодированного алюминия, для резки профиля мы будем использовать торцовочную пилу с лезвием для цветных металлов. Для достижения наилучших результатов обрезайте профиль медленно. Точный разрез помогает обеспечить чистую установку. Затем подпилите обрезанный конец профиля, чтобы удалить заусенцы. Имейте в виду, что в зависимости от того, какой материал профиля вы используете, потребуются разные инструменты. Алюминий и нержавеющую сталь можно резать с помощью угловой шлифовальной машины с регулируемой скоростью вращения, установленной на самую низкую скорость, с отрезным кругом Schluter-PROCUT-TSM.Третий вариант для алюминия — просто использовать ножовку с биметаллическим полотном.

Насухо установите профиль перед тем, как двигаться вперед. Можно использовать ножницы по металлу, чтобы отрезать анкерную стойку, чтобы избежать перекрытия.

Мы использовали уровень, чтобы убедиться, что наш профиль ровный, и отметили на стене, где он будет установлен.

Используя зубчатый шпатель, нанесите тонкий раствор на место установки DECO-SG. Плотно вдавите анкерную ножку профиля в тонко застывший раствор.Затем наносим дополнительный тонкий раствор на анкерную стойку. Это необходимо для полного покрытия и поддержки краев плитки.

Плотно заделать плитку в тонко застывший раствор так, чтобы плиточная поверхность была на одном уровне с верхней частью профиля. Оставьте пространство примерно от одной шестнадцатой до одной восьмой дюйма для раствора. Не забудьте сразу удалить излишки закрепляющего материала с профиля, чтобы не повредить отделку.

DECO-SG устанавливается вдоль поддона аналогично

Позаботьтесь о том, чтобы выровнять профили, уделяя особое внимание области, где они встречаются.

После того, как плитки уложены и залиты, стеклянная панель вставляется в канал DECO-SG в соответствии с требованиями производителя стеклянной панели.

Как видите, DECO-SG не только поддерживает стеклянные панели, но и обеспечивает сдержанные и элегантные линии внутри сборки плитки.

—Это видео предоставлено компанией Schluter, одним из рекламодателей ProTradeCraft. Посмотреть все материалы Schluter.

Панельные системы металлических стен | WBDG

Введение

Широкий выбор панельных металлических стеновых систем доступен для установки в качестве облицовки наружных стен зданий.Каждая система должна быть специально адаптирована к предполагаемому использованию в здании. Металлические стеновые панели обычно изготавливаются из алюминия, но также могут изготавливаться из стали, нержавеющей стали, меди или композитных материалов.

Доступны следующие типы систем металлических панелей:

Металлические панели со швом внахлест

Эти панели формируются из металлических листов и обычно стыкуются с соседними панелями на корабле. По краям панели желоба или герметизирующая лента обычно включаются как часть системы.Панели обычно возводятся полосами шириной до 4 футов и длиной до 20 футов. Толщина металлического листа обычно менее 0,05 дюйма (1,10 мм).

Композитные металлические стеновые панели

Эти панели состоят из двух металлических листов, приклеенных к основному материалу. Эти композитные панели обычно прочнее, чем панели с швом внахлест, и обеспечивают встроенную изоляцию стеновой системы. Толщина металлического листа обычно составляет менее 0,05 дюйма (1,10 мм). Общая толщина панели варьируется в зависимости от изоляции от 1.От 2 дюймов до более 2 дюймов. Стеновые панели из композитного металла часто стыкуются с соседними панелями, как и панели с швом внахлест. Типы композитных панелей включают:

• Металлические стеновые панели с вспененной изоляцией: Эти панели имеют металлическую облицовку с изоляцией, вспененной на месте во время изготовления.
• Металлические стеновые панели с ламинированной изоляцией: Эти панели имеют металлическую облицовку, ламинированную на предварительно отформованные изоляционные плиты. Панели могут иметь соединения «гребешок в паз» для сопряжения с соседними панелями или обрамленные края, где панели прикрепляются к выступам по периметру.
• Металлические стеновые панели с сотовым сердечником: Эти панели имеют металлическую облицовку, прикрепленную к сотовому сердечнику.

Плоские металлические стеновые панели

Эти панели обычно изготавливаются из металлической пластины толщиной 1/8 дюйма. Затем панели сгибаются до желаемого профиля. Ребра жесткости и опорная конструкция могут быть приварены или приклеены к плоской пластине. Поскольку эти панели изготавливаются из плит, они обладают очень высокой ударопрочностью и долговечностью по сравнению с другими типами панелей.Некоторые производители прикрепляют плоскую пластину к металлическим профилям для создания своей системы.

Металлические композитные панели

Эти панели состоят из металлической облицовки, приклеенной к тонкой термопластичной сердцевине. Толщина металлических листов обычно составляет менее 0,05 дюйма (1,10 мм), а общая толщина панели обычно составляет до 1/4 дюйма (6 мм). Полученную композитную панель затем сгибают до желаемого профиля. Эти панели не так устойчивы к ударам, как плоские; однако, в зависимости от размера панелей, ребра жесткости могут быть приварены или приклеены к задней поверхности панелей.

Размер плоских пластин и композитных панелей с металлической облицовкой обычно составляет менее 10 на 10 футов. Эти панели обычно крепятся с помощью фирменных систем установки.

Толщина системы зависит от несущей конструкции панелей. Чем больше размер и ширина панели, тем больше толщина системы. Толщина системы металлических панелей может варьироваться от 2 дюймов в глубину для небольших панелей до более 6 дюймов в глубину, если панели большие и должны проходить встык между опорами.Панели могут быть либо непосредственно прикреплены к конструкционной системе, либо прикреплены к вторичной структурной системе из металлических шпилек, направляющих для шляп и поддерживающих каналов. Шляпный канал и опорная система также могут быть частью водостойкой конструкции для панелей, особенно для более сложных систем, которые включают плоские пластины и композитные панели с металлической облицовкой.

Для предотвращения утечки воды в системах металлических панелей используются самые разные конструкции, включая системы барьеров с лицевым уплотнением, дренажные системы с пропиткой и дождевые фильтры.Металлические панели от дождя могут быть с выравниванием давления и с обратной вентиляцией. В вентилируемых дождевых экранах большая часть воды собирается и направляется к внешней стороне здания на лицевой стороне панелей, но должна присутствовать подпорная мембрана для отвода воды наружу.

В целом, более простые системы металлических панелей, как правило, являются системами барьеров, в то время как более крупные и сложные здания имеют дренажные системы с резервными мембранами или принципами проектирования дождевых экранов.

Описание

Типы металлов

Металл может быть алюминием, нержавеющей сталью, медью или сталью.Алюминий — наиболее распространенный материал из-за его стоимости, устойчивости к коррозии и долговечности. В высокотехнологичных приложениях также могут использоваться нержавеющая сталь и медь. Некоторые производители изготавливают системы стальных панелей, для которых требуются защитные покрытия для защиты от коррозии.

Системы опор и анкеровки

Системы металлических панелей спроектированы для выдерживания гравитационных, сейсмических и ветровых нагрузок. Крепление панелей также должно соответствовать требованиям межэтажного сноса в сейсмических зонах.Система поддержки панелей должна иметь возможность выдерживать допуски существующей конструкции и изготовления.

Металлические панели обычно привинчиваются или прикручиваются к несущему каркасу, который часто состоит из металлических шпилек.

Стыки и детализация стыков

Поскольку металл непроницаем для воды, конструкция стыка панелей имеет решающее значение для водонепроницаемости системы. Дом из металлических панелей обычно имеет большое количество стыков. То, как работают стыки, является фактором дизайна и конструкции панели.Если система металлических панелей спроектирована на основе конструкции барьерной системы, стыки между металлическими панелями, как правило, герметичны. Если система представляет собой дождевую завесу или дренажную конструкцию, стыки между панелями обычно остаются незапечатанными. Некоторые дизайнеры выбирают дождевую завесу или дренажную систему как по эксплуатационным характеристикам, так и по эстетическим критериям герметичных швов.

По сравнению с элементами облицовки из бетона или кирпича, системы металлических панелей имеют более высокий коэффициент расширения при тепловом движении.Разработчикам систем металлических панелей необходимо рассчитать ожидаемое перемещение металлических панелей из-за изменений температуры. Например, алюминиевый профиль длиной 20 футов может расширяться или сжиматься на 0,30 дюйма при изменении температуры на 100 градусов.

Стыки между панелями должны быть достаточно широкими, чтобы выдерживать тепловое расширение и дифференциальные движения между панелями. Размеры швов могут варьироваться от 1/4 дюйма для небольших панелей до 1 дюйма для более крупных панелей. Факторы, влияющие на размер шва, включают размер панели, расположение панели в здании и проблемы с допусками.Как правило, для более крупных панелей требуются более крупные стыки, чем для панелей меньшего размера.

Если стык необходимо герметизировать, края металлических панелей должны иметь обратную форму, чтобы можно было установить правильно спроектированный герметизирующий стык с материалами основы. Герметик не обеспечивает долговечность при приклеивании к металлическим панелям толщиной менее 1/4 дюйма. Конструкция шва из герметика также должна предусматривать двустороннюю адгезию для расширения и сжатия шва.

Общие опорные элементы стены

В системе металлических панелей часто встречаются следующие элементы:

• Изоляция: За исключением изолированных металлических панелей, металлические панели обычно не обеспечивают какой-либо изоляционной ценности для стеновых систем.Когда используются неизолированные металлические панели, изоляция обычно обеспечивается изоляционным войлоком, установленным внутри каркасной стены за облицовкой металлической панели.
• Барьер для воздуха и влаги: В то время как системы с лицевым уплотнением не требуют барьера для воздуха и влаги, для металлических панелей с дренажом и дождевой защитой обычно требуется система вторичного барьера для воздуха и влаги. Выбор барьера для воздуха и влаги является важным решением, которое необходимо адаптировать к конкретному характеру системы металлических панелей, внешней обшивке, геометрии и требованиям HVAC здания.Барьер для воздуха и влаги может включать в себя строительную бумагу, домашнюю обертку, эластомерные покрытия или отшелушивающие гидроизоляционные мембраны.
• Металлический каркас с шпилькой: Конструкция каркаса с металлическими шпильками должна быть интегрирована с конструкцией панели и системой крепления.

Основы

Дизайн металлических панелей

Системы металлических панелей, как правило, представляют собой патентованные конструкции, в которых производитель адаптирует свою систему к проекту архитектора. В рамках проекта архитектор выберет тип системы металлических панелей и предоставит архитектурные детали, которые отображают связь системы металлических панелей с соседними системами здания.Как правило, архитекторы не предоставляют подробное описание системы металлических панелей в составе строительной документации. Спецификации проекта и рабочие чертежи, а также производственные чертежи и анализ представленных документов имеют решающее значение для успеха проекта.

Когда проектировщики выбирают систему металлических панелей, они должны определить, требуется ли системе воздушный и водный барьер или экран от дождя. Требования к воздушным и водным барьерам должны быть четко указаны в контрактных документах, поскольку производитель металлических панелей не предоставляет эти системы или их детализацию.

В спецификации проектировщик должен выбрать типы металлических панелей, которые будут соответствовать критериям проектирования, а также установить критерии рабочих характеристик панелей. Критерии эффективности должны включать:

• Ветровая нагрузка
• Критерии проектирования сейсмостойкости
• Критерии прогиба
• Критерии инфильтрации воздуха
• Критерии проведения испытаний на воду
• Критерии плоскостности панели
• Критерии допуска панели
• Критерии теплового движения
• Критерии проверки работоспособности
• Классы огнестойкости, при необходимости
• Критерии передачи звука
• Критерии изоляции
• Критерии эффективности для защиты от влаги и воздуха или дождевой завесы

После подачи заявки на проект подрядчик выбирает систему металлических панелей на основе спецификации.Процесс проверки чертежей в магазине имеет решающее значение для успеха проекта. Во время этого процесса производитель адаптирует свою систему к конкретному зданию. Рабочие чертежи сопровождаются структурными расчетами, которые должны выполняться инженером-строителем, имеющим лицензию в состоянии проекта; (это особенно важно для состояний в сейсмических зонах). В процессе проверки чертежей в цеху изготовителю, установщику, генеральному подрядчику и архитектору необходимо проверить интерфейс металлических панелей с соседними системами, такими как окна и другие системы облицовки.Если в здании есть вторичный барьер для воздуха и влаги или дождевой экран, необходимо проверить конструктивное крепление металлических панелей, чтобы убедиться, что оно не нарушает вторичный барьер. В процессе проверки рабочего чертежа строительные допуски на размеры швов должны быть проверены и приняты производителем, установщиком, генеральным подрядчиком и архитектором.

Структурные аспекты проектирования

Системы металлических панелей обычно считаются неструктурными элементами, которые используются для формирования навесной стены; однако эти неструктурные элементы обычно должны быть конструктивно спроектированы.

Панели должны быть спроектированы так, чтобы выдерживать внеплоскостные нагрузки (такие как ветровые или сейсмические нагрузки), а также должны быть спроектированы так, чтобы выдерживать нагрузки в плоскости (сейсмические нагрузки и вертикальные / статические нагрузки). Нагрузки от панелей должны передаваться на несущий каркас здания. Кроме того, панели должны допускать тепловые движения и должны быть спроектированы так, чтобы они не сдерживали структурную систему здания, поскольку она деформируется под действием поперечных и гравитационных нагрузок.

Часто системы металлических панелей являются собственностью компании, и конструкция панелей частично основана на собственных исследованиях производителя металлических панелей.Стальные панели могут быть спроектированы с использованием Спецификации AISC для проектирования элементов конструкций из холодногнутой стали ; и алюминиевые панели могут быть спроектированы в соответствии со Спецификациями Алюминиевой ассоциации для алюминиевых конструкций . Конструкция композитных панелей может не соответствовать ни одному стандарту, общепризнанному модельными строительными нормами, и, следовательно, должна быть основана на собственном тестировании.

Проблемы с производительностью

Тепловые характеристики: Стеновые системы из неизолированных металлических панелей получают свои тепловые характеристики из количества изоляции, размещенной в полости или внутри опорной стены.

Влагозащита: Системы металлических панелей могут быть системами барьеров, дренажными системами или системами защиты от дождя. Как обсуждалось в разделе «Соединения и обработка стыков» , конструкция стыков металлических панелей имеет решающее значение для обеспечения водонепроницаемости панельной системы.

Пожарная безопасность: Системы металлических панелей, как правило, не относятся к категории пожаробезопасных. В конструкции стеновых систем из металлических панелей может потребоваться включение противопожарной защиты на уровне пола. Системы металлических панелей обычно негорючие.Системы изолированных и композитных панелей должны быть проверены, чтобы убедиться, что изоляция и термопластичные сердечники не горючие.

Акустика: Системы металлических панелей, за исключением некоторых типов изолированных панелей, обычно не обеспечивают хорошей звукоизоляции. Конструкция подпорной стеновой полости для металлических панелей обычно обеспечивает звукоизоляцию.

Ударопрочность: За исключением плоских металлических систем, системы металлических стеновых панелей обычно имеют низкую ударопрочность.Металлические панели могут быть повреждены или вмятины в результате ударной нагрузки, в том числе строительных лесов на поворотной площадке. Высотные здания, требующие мытья окон или периодического обслуживания, следует проектировать из ударопрочных панелей.

Материал / покрытие Долговечность: Отделка системы металлических панелей важна для рабочих характеристик системы. Наиболее распространенные виды долговечной отделки, наносимые на металлические панели, включают фторполимер, порошковое покрытие и анодированные покрытия. Фторополимерные и порошковые покрытия обеспечивают очень широкий диапазон цветов, а также однородность цвета.Анодирование обычно ограничивается темными металлическими цветами для многих аппликаторов, а для больших работ цвет панелей может незначительно отличаться из-за процесса анодирования. Как правило, покрытия, наносимые в заводских условиях, работают намного лучше, чем покрытия, наносимые в полевых условиях.

Еще одним фактором, влияющим на долговечность, является материал панели. Панели из нержавеющей стали, меди и алюминия изготовлены из материалов, обладающих высокой коррозионной стойкостью. В некоторых системах используются панели из мягкой стали. Если покрытие на панели из мягкой стали не удастся, панель начнет корродировать.Следовательно, характеристики покрытия имеют решающее значение для долговечности стальных панелей. По сравнению с алюминием и нержавеющей сталью панели из мягкой стали имеют меньшую долговечность. Покрытия из фарфоровой эмали часто используются на стальных панелях и обеспечивают хорошую долговечность, но эти покрытия могут быть повреждены в полевых условиях.

Возможные проблемы

Питтинг: Со временем, когда металлические панели подвергаются воздействию погодных условий и загрязнения, их защитное покрытие может подвергнуться разрушению, что приведет к появлению ямок.Хотя точечная коррозия не является структурной проблемой, она ухудшает внешний вид панели и здания.

Масляные консервы: Масляные консервы характеризуются выпуклостью или волнистостью металлической панели. Масляные банки могут быть вызваны проблемами при изготовлении, проектировании или установке. Масленка ухудшает внешний вид панели, поскольку частью критериев выбора металлических панелей часто является плоскостность. Некоторые виды глянцевой отделки панелей также могут сделать консервирование более заметным.Не существует отраслевых стандартов, определяющих допустимую степень консервирования. При выборе металлических панелей дизайнер должен обсудить критерии плоскостности с производителем панели, чтобы установить критерии проектирования. Конструкция опоры панели, транспортировка и монтаж должны выполняться с целью ограничения консервирования маслом до приемлемых уровней.

Плоские металлические стеновые панели наименее уязвимы для консервирования масла по сравнению с другими типами панелей, которые изготавливаются из тонких листов металла.

Затенение: Установка сварных швов или ребер жесткости на задней стороне металлических панелей может привести к затенению — состоянию, при котором сварной шов или ребра жесткости видны на лицевой стороне панели.

Разнородные металлы: Использование разнородных металлов может привести к двум типам проблем: образованию пятен от воды и гальванической коррозии.

Когда вода стекает с одного металла на другой, она может испачкать другой металл и вызвать коррозию. Одним из примеров этого является сток воды из алюминия, окрашенного медью.Стекание с металлических поверхностей также может оставлять пятна на некоторых камнях и других материалах.

Гальваническая коррозия возникает, когда один тип металла находится в физическом контакте с другим типом металла. Менее благородный металл подвергнется коррозии, и эта коррозия может повлиять на прочность конструкции панели. Когда разнородные металлы находятся в непосредственной близости, их следует либо физически разделить, либо проверить на наличие потенциала гальванического действия.

Ремонтопригодность

Системы металлических панелей при правильном проектировании и строительстве не требуют значительного обслуживания.Однако в течение всего срока эксплуатации конструкции потребуется очистка и замена герметика.

Если в систему входит герметик, сроки замены герметика обычно составляют от 7 до более 20 лет, в зависимости от используемого герметика и конструкции шва.

Со временем грязь и загрязняющие вещества будут оседать на металлических панелях. Если не удалять грязь периодически, загрязнители могут повредить систему покрытия панели и вызвать точечную коррозию. Точечная коррозия алюминия и нержавеющей стали не является структурной проблемой, но выглядит неприглядной.Чтобы уменьшить накопление загрязняющих веществ на металлических панелях, рекомендуется периодическая очистка с интервалом примерно в 10 лет (в зависимости от воздействия грязи и загрязняющих веществ).

Приложения

Стеновые системы из металлических панелей имеют широкий спектр применения и могут быть разработаны для достижения широкого диапазона архитектурных стилей. Их использование подходит для строительства в любом климате и окружающей среде.

См. Приложения с учетом климатических требований относительно конструкции ограждающих конструкций здания.

Детали

Следующие ниже сведения можно загрузить в формате DWG или просмотреть в Интернете в формате DWF ™ (Design Web Format ™) или Adobe Acrobat PDF, щелкнув соответствующий формат справа от заголовка чертежа.

Металлическая головка панели и косяк DWG | DWF | PDF

Металлическая панель, внутренний угол DWG | DWF | PDF

Металлическая панель, внешний угол DWG | DWF | PDF

Металлическая панель, порог и косяк DWG | DWF | PDF

Металлическая панель для прохода через стену DWG | DWF | PDF

Новые проблемы

Проконсультируйтесь с Ассоциацией металлических конструкций (MCA) и соответствующими отраслевыми / торговыми группами по возникающим вопросам, связанным с отдельным основным металлическим материалом (медь, цинк, алюминий и аналогичные) и / или методом изготовления (цельная пластина, композит и аналогичные), представляющими интерес. ваш проект.

Дополнительные ресурсы

WBDG

Задачи проектирования

Функциональные / эксплуатационные — Обеспечение соответствующей интеграции продуктов / систем

Продукты и системы

См. Соответствующие разделы в соответствующих спецификациях руководства: Unified Facility Guide Specifications (UFGS), VA Guide Specifications (UFGS), DRAFT Federal Guide for Green Construction Specifications, MasterSpec®

Организации

Автоматическая установка | Новости металлического строительства

Автор Марк Робинс
Старший редактор
Опубликовано: 01 октября, 2020

Фотография любезно предоставлена ​​Simpson Steel Building Co.

Металлический навес — это простой способ добавить еще одну конструкцию к новому или существующему зданию. Это дает дополнительное полезное пространство рядом с другим зданием, связанное с карнизом другого здания или ниже карниза. Образуемые стропилами, «прислоненными» к стене, образуют дополнительную крышу, навесы имеют только один уклон и зависят от прилегающей конструкции для частичной поддержки. Создание защищенной, закрытой области для различных целей — от закрытой области до полностью закрытой пристройки — навес расширяет площадь исходного здания, защищая все, что хранится под ним, от элементов.

«Хотя навес можно рассматривать только как крышу, можно также ограждать стену и открывать или закрывать для другой конструкции», — говорит Рассел Боуэн, старший торговый представитель Quicken Steel, Клакстон, Джорджия. «Односкатная крыша также может огибать фасад и боковые стороны здания».

Фотографии предоставлены CDMG Building Systems

Фотографии предоставлены CDMG Building Systems

Lean-To Types

«Наиболее экономичным решением для добавления навесной конструкции является использование металлической строительной системы, которая может обеспечить четкие свойства пролета при весе примерно в половину от веса конструкции, спроектированной традиционным способом», — говорит Томас М.Корри, менеджер подразделения CDMG Building Systems, Канонсбург, Пенсильвания. «[Он] обеспечит удобство эксплуатации стальных конструкций традиционной конструкции. Навесные конструкции имеют односкатную крышу с уклоном в сторону от более высокой конструкции, но в некоторых случаях односкатные конструкции могут быть построены с двускатной крышей в зависимости от технологических требований, для которых строится навес ».

Есть разные виды навесов. Джейкоб Дули, вице-президент по операциям, Simpson Steel Building Co., Вальехо, Калифорния, говорят, что три из наиболее распространенных — это непрерывный навес, опущенный навес и навес с наклоном вокруг себя. «Непрерывный навес — это навес, имеющий такой же уклон крыши, как и крыша главного здания. Между высотой крыши и высотой односкатной крыши не будет зазора. Падший навес обычно опускается на несколько футов ниже высоты здания, а затем запускается. Навес по периметру — это навес, который начинается с одной стороны здания, а затем продолжается, огибает угол и спускается с другой стороны здания.Джефф Риз, ЧП, старший инженер по продажам, Nucor Building Systems, Ватерлоо, штат Индиана, объясняет, что навесы могут быть прозрачными (без внутренних колонн) или многопролетными (внутренние опорные колонны) в зависимости от их ширины.

Автоматическая установка

Процедуры установки навеса в целом аналогичны процедурам первоначальной установки металлического здания. В начале проекта Корри говорит: «Определите место крепления стропил и просверлите отверстия для соединения стропил в полках существующих колонн здания.Поместите прокладки на фундамент под опорными плитами прямо под тем местом, где будут находиться фланцы колонны. Все пакеты прокладок необходимо поднять на высоту, чтобы при установке колонн они были ровными и находились на нужной высоте. Все плиты основания колонны должны быть преобразованы в открытое пространство рядом со зданием с помощью металлического раствора после установки, чтобы гарантировать, что вся плита основания колонны опирается на фундамент ».

Фото предоставлено Quicken Steel

Фото предоставлено Quicken Steel

Затем монтаж может начаться с того, что начнется в отсеке с подкосами, установив колонны и обеспечив временные распорки для устойчивости до тех пор, пока не будут установлены стропила, распорки, балки и прогоны для поддержания рамы. геометрия.«Поскольку навесная конструкция детализируется в полевых условиях, именно тогда и происходит возведение конструкции в квадрат», — говорит Корри. «Это включает в себя обследование верхней части колонн на предмет отвеса, установку временных распорок по мере необходимости, затяжку анкерных болтов и регулировку постоянных распорок для сохранения геометрии конструкции в соответствии с проектом».

Риз предлагает более лаконичное объяснение установки приставных балок, в котором говорится, что первое, что нужно сделать (при прикреплении к существующей конструкции), — это подготовить здание для крепления приставных стропил.«После этого вы должны установить новую колонну в конце навеса. Наконец, пристройка завершается путем прикрепления балки к новой колонне и главному зданию ».

Некоторые накладки прикрепить легче, чем другие. «В здании стального каркаса фермы будет просто использоваться пластина, которая крепится болтами между конструктивными колоннами спина к спине, оставляя тонкую щель для прохождения сквозь обшивку», — говорит Дули. «После того, как это соединение будет выполнено, все оставшиеся работы можно будет выполнять снаружи здания.

Колонны будут прикреплены к анкерным болтам, которые будут закреплены в опорах — это могут быть просто небольшие опоры. К вершинам колонн привинчивали стропила. Прогоны будут крепиться к стропилам перпендикулярно, а листовое покрытие привинчиваться к прогонам на крыше. Затем несколько кусков граблей и отделка желоба или карниза завершат его. Многие также сделают декоративное покрытие для колонн, которое, как правило, будет из красного железа: стали с красным грунтовочным покрытием ».

Фотография любезно предоставлена ​​Nucor Building Systems

Трэвис Барнс, продавец жестких каркасных зданий в Quicken Steel, объясняет, когда к существующему зданию добавляется навес, могут потребоваться некоторые дополнительные шаги для обеспечения структурного звукового соединения, которое соответствует обоим инженерным стандартам. и устойчив к атмосферным воздействиям.«Если существующая конструкция замкнута, существующие стены, скорее всего, придется разрезать на верхнюю и нижнюю секции, чтобы обеспечить надлежащую защиту от атмосферных воздействий. Гидроизоляцию необходимо разместить за настенным покрытием и поверх односкатной крыши ».

Корри объясняет, что после того, как здание станет квадратным и закончена детализация, можно начинать изоляцию и облицовку. «Неважно, начнете ли вы со стен или с крыши. Предварительная облицовка стен иногда упрощает установку крыши из-за небольшого свеса крыши на карнизе.”

Структурные проблемы

Не игнорируйте структурные проблемы, связанные с установкой навеса — одной из самых больших является устойчивость конструкции, к которой крепится навес. «Существующая конструкция должна выдерживать повышенную нагрузку, которую добавит навес», — предупреждает Дули.

Майк Момб, технический директор Hansen Pole Buildings, Браунс-Вэлли, Миннесота, отмечает одну конструктивную проблему в тех случаях, когда верхняя часть навеса не соответствует высоте карниза боковой стены главного здания.«В снежной стране опытному инженеру необходимо учитывать влияние снежного оползания и заносных нагрузок. При конструктивном креплении к основному зданию опоры главного здания должны иметь такой размер, чтобы выдерживать дополнительный вес навеса ».

Фотография любезно предоставлена ​​Simpson Steel Building Co.

Барнс соглашается, что инженер может определить, спроектирована ли существующая конструкция для поддержки дополнительной нагрузки и какие типы соединений необходимы для поддержки как основного здания, так и пристройки.Риз согласен с тем, что главная проблема заключается в том, чтобы убедиться, что существующая конструкция спроектирована для надстройки, и если это не так, следует связаться с инженером-строителем, чтобы проверить существующее здание, чтобы узнать, требуется ли какое-либо усиление.

Способность выдерживать повышенные весовые нагрузки — не единственная потенциальная ошибка, связанная с опорой на опору. Дули советует следовать заранее подготовленным планам установки. «Выполнение чего-либо без проверки планов — всегда наиболее вероятный способ вызвать ошибки.[Для] достаточной поддержки важны опоры, которые должны быть обеспечены; Главная ошибка, которую делают некоторые, — это экономить на опорах с приставной опорой. Еще одна ошибка, которую иногда допускают, — не быть осторожным с прорезью вокруг стропила, проходящей через листы стены; их нужно будет закрыть, поэтому чем ближе будет вырез, тем лучше ».

Боуэн говорит, что некоторые установщики пропускают резку стеновых панелей, чтобы правильно выполнить соединение между односкатной крышей и главной стеной здания. «Может потребоваться дополнительное обрамление, чтобы можно было правильно прикрепить секцию гидроизоляции и верхней стеновой панели после того, как они будут разрезаны.Само по себе пенопласт не будет адекватной защитой для остановки утечки воды ».

Фотография любезно предоставлена ​​Quicken Steel

«Не выполнять домашнюю работу» — самая большая ошибка, которую, по словам Корри, часто совершает при установке навесной конструкции. «Изучение существующих условий может сэкономить вам бесчисленное количество человеко-часов в полевых условиях, когда дело доходит до установки», — добавляет он. «Обследование необходимо для определения условий в точной точке, где стропила будут соединяться с существующим зданием.Существующее здание необходимо будет открыть, чтобы обнажить грань существующего фланца колонны. Нередко обнаруживается, что существующие колонны находятся не там, где они должны быть, из-за допусков при изготовлении и установке. Могут быть предусмотрены специальные соединения на концах стропил, чтобы учесть геометрические несоосности, обнаруженные во время обследования ».

Установка новой по сравнению с модернизацией

Большинство новых зданий, спроектированных с навесом, будут поставляться со всеми необходимыми деталями для крепления компонентов.Все дополнительные нагрузки и детали подключения учтены в проекте и деталях нового здания. Боуэн советует, чтобы при переоборудовании существующего здания новой пристройкой, необходимо позаботиться о том, чтобы использовались подходящие соединительные кронштейны и чтобы типы кронштейнов были совместимы с обоими материалами. Риз объясняет, что может потребоваться усиление существующей конструкции, и все соединения (сверление отверстий, сварка и т. Д.) Должны быть выполнены на месте.

Фото любезно предоставлено CDMG Building Systems

Дули считает, что установка пристройки для пристройки к новому зданию намного проще, потому что здание можно спроектировать с приставкой для пристройки заранее.«Вы будете точно знать, какие компоненты вам нужны и как они будут крепиться, прежде чем заказывать материалы. Все ваши материалы должны хорошо сочетаться, что упростит установку. Переоборудование одного из них в существующее здание может быть более трудным. Вам нужно будет больше узнать о нагрузочных возможностях существующей конструкции и о том, где она будет крепиться. Скорее всего, вы также не сможете найти те же материалы, которые использовали ранее, что может усложнить задачу ».

Корри объясняет, что есть катушка нестандартного цвета для облицовки в соответствии с существующими цветами, но это будет стоить дорого.«Если важно одинаково согласовать профиль и цвет существующего здания, [металлическое здание] может оказаться не лучшим вариантом. Вы можете нанять конструкторскую фирму для проектирования традиционной конструкции и нанять стороннюю компанию для выполнения облицовки определенного профиля и цвета, но ожидайте, что стоимость будет в два-три раза выше, чем стоимость полного металлического здания ». Соответствие цветов не обязательно может быть проблемой. Момб говорит, что его клиенты «никогда не беспокоились о подборе материалов; их интерес всегда заключался в доступном покрытии пространства.”

Фото любезно предоставлено CDMG Building Systems

Как установить Pegboard — Установка металлической Pegboard

ПРОСТОТА УСТАНОВКИ PEGBOARD

Настенная панель

Wall Control устанавливается за считанные минуты. Простота установки была ключевым критерием на этапе проектирования нашей системы металлических колышков. Панель для хранения Wall Control, изготовленная со встроенным фланцем со всех четырех сторон, не требует заранее подготовленного каркаса для установки и монтируется непосредственно на любую плоскую поверхность.Фланец отделяет перфорированную поверхность панели от стены, чтобы крючки, кронштейны и полки входили в зацепление без лишних затрат. Удобные стандартные размеры и модульная конструкция делают эти панели простыми в обращении и установке. Если у вас традиционное расстояние между стойками 16 дюймов, вы можете задевать стойки по всей стене, используя блестящие монтажные отверстия Wall Control на наших стандартных панелях размером 16 x 32 дюйма. Если нет, не беспокойтесь, мы также включаем анкеры для гипсокартона, поэтому забивать шпильки не требуется, хотя, по возможности, предпочтительнее.

Как установить металлическую панель управления стеной?

Ниже приведены ресурсы, инструкции и обучающие видеоролики, которые должны помочь с любыми вопросами по установке, которые могут у вас возникнуть относительно того, как повесить настенную панель управления и использовать наши аксессуары с прорезями.

ВИДЕО-РУКОВОДСТВА ПО УСТАНОВКЕ:

ИНСТРУКЦИИ ПО УСТАНОВКЕ:

ПЕГБОРТ В СУХУЮ СТЕНУ

ПРОБКА В ШПИЛЬКИ

НЕСКОЛЬКИХ ПЕРЕГОРОДКОВ

ГОРИЗОНТАЛЬНАЯ РАБОТА С ПЕГБОРТОМ

РЕЙКИ ИЗ ПЕГБОРТА

УПРАВЛЕНИЕ КРЮЧКОМ ПРОПОРНЫМ

ПЕГБОРТ В БЕТОН

Панели

Wall Control могут быть установлены в бетон или на стену из бетонных блоков, хотя мы не предоставляем монтажное оборудование для бетонных конструкций.

Мы рекомендуем крепить изделия напрямую с помощью синих винтов Tapcon, которые можно найти в любом местном хозяйственном магазине, или прикрепляя два (или три) горизонтальных ряда размером 2 x 4 дюйма вдоль стены, где верх, низ и середина, если вы желаю) монтажные отверстия расположены на панели. Это то, что, как мы выяснили, работает лучше всего, потому что это требует, чтобы вы сверлили меньше отверстий в бетонной стене, и дает панелям очень ровную поверхность для крепления.

Так, например, если вы хотите охватить шириной 4 фута, вы должны использовать (1) 8 футов длиной 2 дюйма x 4 дюйма и разрезать его пополам, и вы должны установить первую половину горизонтально на высоте, на которой вы хотите, чтобы верхняя часть панели необходимо использовать около 4 бетонных или кирпичных анкеров.Затем вы должны установить второй 2 «x4» примерно 32 дюйма по центру ниже верхних 2 «x4», чтобы он выровнялся с нижним рядом монтажных отверстий в панелях, снова используя около 4 бетонных или каменных анкеров. установите третий 2 «x4» между этими двумя, потому что панели на самом деле имеют центральный ряд монтажных отверстий, но при установке на бетон этот третий ряд может быть излишним в зависимости от вашего приложения. Когда 2 «x4» подняты, вы можете просто прикрепили каждую панель последовательно по 2 x 4 дюйма с помощью крепежных винтов, поставляемых с панелями.

Мы обнаружили, что если вы устанавливаете только пару панелей из перфорированного картона, то синие винты Tapcon для бетона, которые вы можете забрать в местном хозяйственном магазине, обычно имеют наибольший смысл, но если вы устанавливаете кучу панелей Обычно проще сначала установить 2 «x4» или 2 «x2», потому что это может сэкономить вам некоторое время, когда дело доходит до установки отдельных панелей.

МАГАЗИН PEGBOARD ЗДЕСЬ

ЛЮБЫЕ ВОПРОСЫ ПО УСТАНОВКЕ?

EMAIL US AT support @ wallcontrol.com

.
