Как варить сварочным инвертором металл правильно

Содержание:

Прежде чем ответить на вопрос о том, как варить инверторной сваркой, необходимо узнать, что же такое сварочный инвертор. Сварочный инвертором состоит из:

системы управления,

преобразователя частоты,

трансформатора с высокой частотой,

силового выпрямителя,

сетевого фильтра,

сетевого выпрямителя.

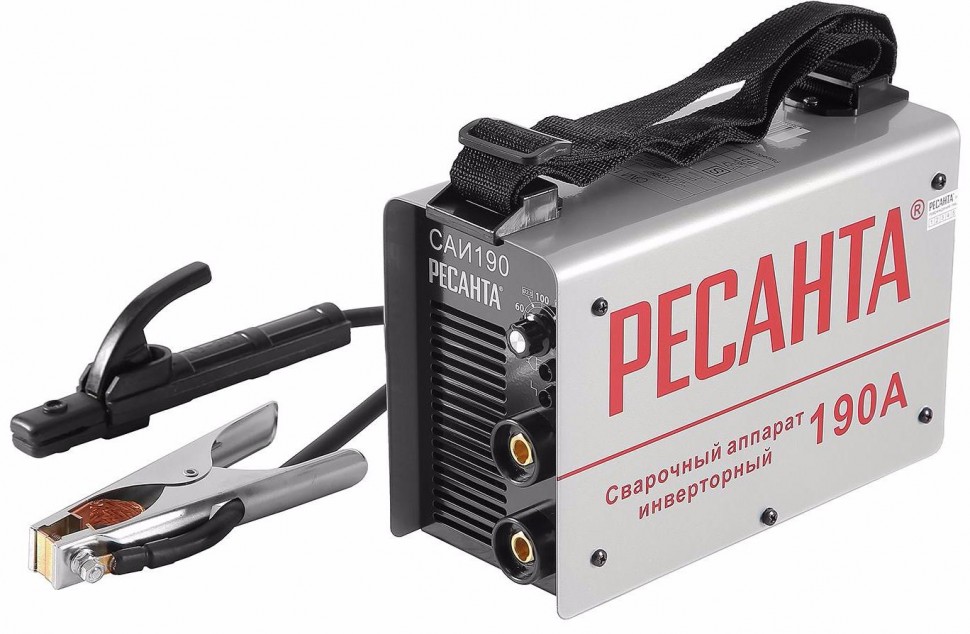

Как правило размеры аппарата позволяют носить его на плече и работать в течение длительного времени. Качественный шов, гарантирующий прочное соединение металла, получается благодаря постоянству и высокой частоте тока. Частота тока в последних поколениях инверторов достигает 60-85 кГц. Еще одним неоспоримым достоинством сварочного инвертора является экономия энергии. Это обусловлено стремлением соответствовать международным европейским стандартам, которые устанавливают жесткие рамки потребления энергии.

Дополнительное оборудование, без которого нельзя работать – это держатели, маска (лучше брать ту, которая крепиться на голове, оставляя тем самым свободные руки) и электроды, которые бывают трех видов (выбор зависит от вида стали, с которой придется работать):

углеродистые,

легированные,

высоколегированные.

Выбор сварочного аппарата

Если человек имеет определенные навыки в сварочном деле, то для него не будет сложным научиться правильно и качественно варить металл. При нулевых знаниях сварочного дела, лучше всего обратиться в специальное учебное заведение, пройти курсы, преподаватели который обязательно научат вас варить сварочным инвертором.

Прежде всего, для того, чтобы варить, используя инверторную сварку, нужно выбрать аппарат. Современный рынок предлагает большой выбор моделей различных ценовых категорий. Чтобы подобрать подходящую именно вам модель, нужно знать некоторые особенности. Прежде всего, обратите внимание на диапазон регулировки сварочного тока. При сварке металла на даче и дома значение этого показателя варьируется в пределах 160-200 А.

видео по выбору сварочного инвертора

Еще одной важной характеристикой является продолжительность включения – это время работы инвертора, которое обычно указывается в процентах. Если эта характеристика равна 40%, то время работы будет составлять 40%, а отдыха 60%. На практике при превышении времени работы, инвертор автоматически отключится. Это относится только к работе на максимальном токе. При сварке металла в быту используется меньший ток, к тому же постоянные остановки работы (смена электродов, места работы, другие остановки) позволяют аппарату остыть.

Еще два показателя, на которые необходимо обратить внимание – это потребляемая мощность и напряжение холостого хода. Потребляемая мощность должна составлять 16-25 А, а напряжение холостого хода 50-90 А.

Кроме этих основных показателей следует обратить внимание на влаго- и пылезащитные свойства инструмента, на его срок службы и условия эксплуатации. Лучше заранее выяснить, как производится гарантийный ремонт, пост гарантийное обслуживание. Это поможет избежать неприятных моментов в дальнейшем.

Выбираем электроды для инвертора

Выбор электродов для инвертора имеет огромное значение, так как во многом от этого зависит качество работы аппарата. При работе с низко- и среднеуглеродистыми сталями, а также некоторыми видами низколегированных сталей необходимо выбрать углеродистые электроды. При работе с легированными сталями нужно использовать легированные, а для наплавки и работе с особыми видами сталей – высоколегированные.

На выбор также влияет вид работ. Если сварка будет проводиться без критических нагрузок (что-то приварить на даче, дома), то можно применять электроды вида МР-3, АНО. При сложных работах лучше использовать такой вид как ОУНИ. Также на выбор этого элемента сварочных работ влияет его диаметр и марка. В этом случае правильный выбор – залог успешной работы.

Учимся варить сваркой

Прежде чем приступить к сварке металла, нужно попробовать ее на чем-то ненужном. Перед началом процесса необходимо заправить электрод в специальный держатель, а зажимы прикрепить к детали. Затем нужно установить ток подходящей частоты и приступить к сварке. Установите электрод под углом в 65^о к детали. При сварке металла зазор между электродом и деталью должен составлять 3-5 мм. После того, как шов остынет, постучите по нему молотком, чтобы осыпался шлак. Шов готов!

После освоения базовой техники нужно изучить 3 вида швов:

горизонтальный,

вертикальный,

потолочный.

видео пособие для начинающих обучение сварке

Если необходимые навыки сварки металла у вас присутствуют, но вы хотите углубить свои знания, научиться производить работы с использованием сварочного инвертора, вам следуют просто найти обучающее видео по теме, которое ответит на все интересующие вас вопросы.

Дополнительные материалы

Вам необходимо произвести соединение металлических деталей? Для этого нужно воспользоваться сваркой? Купите сварочный аппарат, выберете необходимый вид электродов, и набивайте руку. Это все, что необходимо для проведения сварочных работ.

Прежде, чем начинать сваривание, стоит заранее озаботиться приобретением необходимого количества электродов. Но для этого вам необходимо точно знать, сколько именно электродов вам понадобится для работы. Проведя все расчеты можно избежать большого количества излишков или необходимости докупать сварочные материалы.

Как научиться варить сварочным инвертором

Чтобы понять, как научиться варить сварочным инвертором, нужно обязательно пройти этап подготовки, купить необходимое оборудование и потренироваться.

Что нужно для качественной работы?

Для получения высокого качества получившегося шва, необходимо выбрать правильные электроды. Самые распространенные электроды, которые используются в быту, имеют размеры от 2 до 6 миллиметров.

Также обязательно необходимо приобрести средства защиты, такие как перчатки, куртку и, конечно же, затемненную маску, защищающую глаза от искр сварки и вредного света, возникающего при работе.

Узнать, как научиться варить сварочным инвертором можно, прочитав основные важные моменты, описанные в этой статье.

Уровень тока

Второй важный параметр, влияющий на качество сварки, это правильно выставленный на приборе уровень тока. Приборы, которые продаются для домашнего применения, имеют инструкцию. Чаще всего таблица токов расположена прямо на стенке прибора, что существенно облегчает задачу начинающему сварщику. Там указывается диаметр электрода и ток, который нужно подать, чтобы максимально использовать электрод.

Когда все предварительные закупки закончены, и вы готовы приступить к сварке, обязательно позаботьтесь о расчистке поверхности, на которой вы будете работать. Делали, которые необходимо сварить, должны быть чистыми.

Выставив на аппарате необходимое напряжение, зажав электрод, надев маску и перчатки, можно приступать к работе. Если вы — новичок в сварке, то прежде чем приступить к основным сварочным работам, стоит потренироваться на деталях, которые не жалко выбросить.

С первого раза получить ровный шов практически невозможно, поэтому запаситесь терпением и тренируйтесь.

Процесс сварки

Самая первая трудность, с которой сталкиваются начинающие сварщики, которые хотят узнать, как научиться варить сварочным инвертором, — это первый поджиг дуги. К счастью, бытовые инверторные сварочные аппараты снабжены функциями, которые предотвращают перегревание и выход из строя прибора из-за неопытности сварщика. Например, функция «горячий пуск», которая, повышая автоматически показатели тока, дает возможность подключить дугу достаточно быстро.

Если слишком надолго прижать электрод к металлу, то он может намертво к нему прилипнуть и прожечь дыру, в этой беде поможет функция антипригорания. Опять-таки, это происходит автоматически, при случайном залипании, прибор сам понижает уровень подаваемого тока, а когда сварщику удалось оторвать электрод, ток автоматически поднимается. Если же электрод залип окончательно и безвозвратно, специальные предохранители отключат подачу тока, что помогает избежать перегрева прибора.

При поджиге дуги необходимо поднести электрод немного под углом к свариваемой поверхности. При появлении дуги нужно оторвать электрод от детали и удерживать его в нескольких миллиметрах от поверхности. Обычно это расстояние равно диаметру вашего электрода.

Существуют два способа поджига. Первый метод, это когда вы не сильно, но резко ударяете электродом о поверхность и ловите дугу. Есть еще способ, когда можно легко чиркнуть о поверхность электродом под углом, как будто вы поджигаете спичку. Профессионалы не очень хорошо относятся ко второму варианту, так как в процессе можно повредить электрод.

В процессе работы дуги металл вокруг плавится. Задача сварщика — как бы «залить» расстояние между свариваемыми деталями этим расплавленным металлом.

Если свариваются тонкие части, то шов делается движениями возвратно-поступательными, вдоль будущего шва. Если же детали, которые необходимо сварить, тяжелые или толстые, то движения должны быть зигзагообразными, захватывающими часть поверхности свариваемых деталей.

Тогда шов получается намного толще и прочнее. Наклон электрода необходимо выдерживать примерно в 45 градусов.

Если вести электрод углом назад, то уровень проплавления будет глубже, если углом веред, то проплавление будет не такое глубокое, а сам шов шире.

Получается сварной шов, на котором образуется окалина, убрать ее можно, аккуратно постучав молотком или пройдясь железной щеткой. Делать это нужно уже после того, как сварной шов остыл. При откалывании окалины не снимайте маску или воспользуйтесь очками, чтобы крошки металла не попали в глаза.

Если шов — недостаточно прочный, то при снятии окалины он может попросту развалиться, и детали распадутся. На вопрос: «Как научится варить сварочным инвертором?» все профессионалы в один голос ответят, что успех в этом деле — это результат опыта. Так что если не получилось сразу — не расстраивайтесь и снова беритесь за дело.

Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Советы по работе со сварочным инвертором

Итак, вы наконец-то решились купить сварочный инвертор. Поздравляем! Теперь вы можете в полной мере ощутить всю радость сварки без особых проблем. Если у вас небольшой опыт в сварке, то именно сварочный инвертор позволит сгладить все ошибки новичка.

Итак, для начала прочитайте технику безопасности. Она описана в инструкции по использованию или паспорте на сварочный аппарат инвертор. Внимательно изучите весь список и возьмите на вооружение её основные моменты.

При работе с инвертором используйте спецодежду и средства защиты ( маска, перчатки). Обязательно перед началом работы осмотрите провода, убедитесь в качестве соединений, надежно ли закреплен держак и масса.

Категорически запрещается варить в дождь и снег без крыши над головой. Рядом с местом сварки и аппаратом не должно быть мелкой металлической стружки и прочего мусора. В процессе, обязательно делайте перерывы в работе. Во-первых, аппарат имеет коэффициент продолжительности включения (ПВ). Его значение в процентах показывает сколько времени непрерывно можно варить инвертором на максимальном токе. Например, сварочный инвертор тсс саи-160 имеет значение ПВ=60%. Это означает, что из 10 минут на максимальном токе можно варить только 6 минут. Оставшееся время сварочный инвертор должен отдохнуть. Во-вторых, вещества, выделяемые при горении флюса затрудняют дыхание.

Если электрод долго не разгорается, попробуйте увеличить силу тока. Обычно она выбирается экспериментальным путем и для каждого случая подбирается индивидуально. В таблице, приведены диапазоны, в которых находится рекомендуемое значение сварочного тока для электродов различной толщины.

Диаметр электрода, мм

Сила сварочного тока,А

Минимальное значение

Максимальное значение

1,6

2,5

110

3,2

140

120

160

При первой попытке зажечь дугу не стоит стучать по поверхности детали. Этим самым можно повредить обмазку электрода. Более эффективным решением будет движение электрода похожее на чирканье спички. Так дуга разгорится быстрее.

Как мы уже писали выше, сварочный инвертор не дает электроду прилипнуть к поверхности детали. Если же, деталь находится на автомобиле или подобной технике с независимым питанием, обязательно обесточьте её, и закрепите массу как можно ближе к месту контакта.

Обязательно посмотрите в каком температурном диапазоне работает аппарат. Так, производитель заявляет, что сварочный инвертор ТСС САИ-200 работает в диапазоне от -10 до +40. Помните, что микросхемы очень боятся конденсата, и если не дай бог транзисторный блок выйдет из строя, то его ремонт может стоит как новый инвертор.

Со временем вы сами почувствуете, как навыки работы становятся все лучше и лучше, а процесс сварки протекает все легче и легче.

Желаем приятного использования сварочных аппаратов-инверторов!

Правильная сварка инвертором.

Как правильно варить сварочным инвертором

системы управления,
преобразователя частоты,
трансформатора с высокой частотой,
силового выпрямителя,
сетевого фильтра,
сетевого выпрямителя.

Дополнительное оборудование, без которого нельзя работать — это держатели, маска (лучше брать ту, которая крепиться на голове, оставляя тем самым свободные руки) и электроды, которые бывают трех видов (выбор зависит от вида стали, с которой придется работать):

углеродистые,
легированные,
высоколегированные.

Выбор сварочного аппарата

Если человек имеет определенные навыки в сварочном деле, то для него не будет сложным научиться правильно и качественно варить металл.
При нулевых знаниях сварочного дела, лучше всего обратиться в специальное учебное заведение, пройти курсы, преподаватели который обязательно научат вас варить сварочным инвертором.

видео по выбору сварочного инвертора

Еще одной важной характеристикой является продолжительность включения — это время работы инвертора, которое обычно указывается в процентах. Если эта характеристика равна 40%, то время работы будет составлять 40%, а отдыха 60%. На практике при превышении времени работы, инвертор автоматически отключится. Это относится только к работе на максимальном токе. При сварке металла в быту используется меньший ток, к тому же постоянные остановки работы (смена электродов, места работы, другие остановки) позволяют аппарату остыть.

Еще два показателя, на которые необходимо обратить внимание — это потребляемая мощность и напряжение холостого хода. Потребляемая мощность должна составлять 16-25 А, а напряжение холостого хода 50-90 А.

Выбираем электроды для инвертора

Учимся варить сваркой

Прежде чем приступить к сварке металла, нужно попробовать ее на чем-то ненужном. Перед началом процесса необходимо заправить электрод в специальный держатель, а зажимы прикрепить к детали. Затем нужно установить ток подходящей частоты и приступить к сварке. Установите электрод под углом в 65 о к детали. При сварке металла зазор между электродом и деталью должен составлять 3-5 мм. После того, как шов остынет, постучите по нему молотком, чтобы осыпался шлак. Шов готов!

После освоения базовой техники нужно изучить 3 вида швов:

горизонтальный,
вертикальный,
потолочный.

видео пособие для начинающих обучение сварке

Инверторная сварка, появившаяся сравнительно недавно, значительно облегчила выполнение сварочных работ простотой и легкостью применения. Сварку инверторным аппаратом, имеющим небольшие габариты, легкий вес и несложную систему управления, могут выполнять как опытные сварщики, так и новички.

Принцип работы инвертора

Технология сварки инвертором заметно отличается от работы обычного трансформаторного оборудования для дуговой сварки. В последнем случае процесс повышения силы тока в сварочной дуге заключается в преобразовании электродвижущей силы тока в обмотках. Функциональная схема инверторной аппаратуры базируется на совершенно другом принципе.

Источник питания инвертора – домашняя электросеть переменного тока, с частотой 50Гц.
Переменный ток преобразуется в постоянный выпрямляющей схемой аппарата, далее специальный фильтр окончательно сглаживает его показатели. Основным электрическим узлом устройства, с помощью которого выполняется обратное преобразование постоянного тока в переменный с увеличением частоты до огромных показателей (50-60 кГц), является инвертор.

Важно знать! На первый взгляд схема двойного преобразования кажется слишком громоздкой и непонятной. Но ее преимущество заключается в том, что для снижения показателя напряжения тока высокой частоты в данном случае потребуется трансформатор, обладающий небольшими размерами и весом.

Например: для инверторной сварки при силе тока 160А потребуется трансформатор, обладающий массой порядка 0,250 кг, в то время как для устройств старого образца применяется трансформатор массой около 18 кг. Полученный в процессе преобразования ток высокой частоты понижается до 60-90 В (в бытовом оборудовании), сила тока при этом обладает минимальным показателем в 120-200 А которого достаточно для сварки.

Преимущества инвертора

Небольшие габариты и масса делают аппарат очень удобным для применения в домашних условиях. Но оборудование обладает и другими достоинствами, отличающими его от техники старого образца.

Электроды для инверторной сварки могут быть как для постоянного, так и для переменного тока. Это существенное преимущество, особенно когда необходимо выполнить соединение чугунных конструкций или деталей из цветных металлов и сплавов.
Инверторная сварка обладает возможностью регулировать силу тока в достаточно большом диапазоне. Это делает доступным выполнение аргонодуговой сварки инвертором с помощью неплавящихся вольфрамовых электродов.
Инверторная сварка своими руками – процесс менее трудоемкий и сложный, чем сварка аппаратами старого типа, благодаря схеме управления, позволяющей выполнять большое количество функций, направленных на облегчение сварки. Например: облегченный розжиг сварочной дуги, предотвращение залипания электрода при смене режима работы и другие.

Недостатки

Несмотря на большое количество достоинств, использование инверторной аппаратуры обладает рядом негативных моментов.

Высокая стоимость – это основной недостаток оборудования, влияющий на выбор покупателя. Инвертор в несколько раз дороже обычного оборудования. Поэтому при единичном пользовании его лучше брать в аренду, или обращаться за помощью к специалистам.
Аппарат обладает повышенной чувствительностью к пыли, как и все прочие электронные устройства на основе полупроводниковых элементов. Эксплуатация оборудования невозможна без периодической чистки, которую в сезон необходимо производить до 4 раз.
Некоторые модели устройств нельзя использовать для сварки в условиях отрицательных температур из-за повышенной чувствительности к холоду.
Сварка инвертором для начинающих может показаться неудобной из-за короткого сварочного кабеля, длина которого по установленным нормам не должна превышать 2,5 метра.

При выборе инвертора необходимо определиться с его назначением. Существуют профессиональные и бытовые модели, обладающие рядом отличий.

Отличия бытовых и профессиональных инверторов

Бытовые устройства должны иметь время для остывания через каждые 15-20 минут сварки. При этом длительность остывания в два раза превышает время работы. Профессиональная модель может функционировать в течение 8-9 часов, а промышленное оборудование настроено на круглосуточную работу.

Приобретая бытовой агрегат необходимо уточнять показатель напряжения в сети.
Стабильные параметры и постоянная величина, соответствующая норме, позволяет покупать оборудование, которое рассчитано на сварочный ток 160 А. При низком напряжении, лучше приобретать модель с показателем 200 А, иначе пострадает качество сварного шва.

Особенности инверторной сварки

Основное преимущество аппаратуры заключается в том, что ей может работать даже неопытный сварщик, потому что инвертор, в отличие от сварочных трансформаторов, более легок и удобен в работе. Но все же предварительно следует ознакомиться с тем, как правильно варить инверторной сваркой.

Прямая зависимость между входным и входным напряжением, существующая в трансформаторном оборудовании, при существенных перепадах способствует возникновению сложностей во время розжига дуги, заключающихся в прилипании электрода к соединяемым элементам. Устройство инверторного аппарата исключает подобную зависимость, что облегчает процесс зажигания дуги.

При сварке трансформаторными аппаратами, которые неспособны удерживать постоянную силу тока, существует возможность возникновения ситуаций, при которых металл не проваривается или наоборот прожигается. Сварка инвертором не имеет подобного недостатка, обладая постоянной величиной сварочного тока.

Качество сварного шва, при работе обычным сварочным оборудованием, зависит от поддержания горения сварочной дуги. Не каждый начинающий сварщик сможет обеспечить подобный параметр. Инверторная аппаратура не требует тщательного контроля этой функции из-за постоянства сварочного тока, который обеспечивает высокое качество сварочного шва даже при небольших изменениях дуги.

Вертикальный шов гораздо быстрее и качественнее получается при сварке инвертором, чем трансформаторным устройством. Обусловлено это исключением постоянного прилипания электрода к соединяемым деталям, что облегчает выполнение сварки прихватками.

Преимуществом инверторной сварки является более простое и качественное выполнение работы.

Полуавтоматическое оборудование

Существует несколько видов инверторной техники. Одним из них является инвертор-полуавтомат, предназначенный для работы в среде защитных газов.

Сварной шов выполняется с помощью присадочной проволоки, подаваемой автоматически в зону горения дуги. Полуавтоматы также обладают небольшими габаритами и весом, применяются на производствах и в быту для соединения деталей из различных металлов и сплавов. Конструкция состоит из сварочного инвертора и аппарата, подающего проволоку.

TIG- сварка

Аргонодуговая сварка является разновидностью инверторных устройств. Схема инвертора – стандартная: преобразование напряжения высокой частоты, обеспечивающего стабильность дуги. Это позволяет выполнять соединения различных металлов.

Выбор режима, постоянного или переменного тока, в современных установках напрямую зависит от характеристик свариваемых металлов. Аргон защищает сварочное соединение от воздействия воздуха. TIG – сварка инвертором применяется для соединения конструкций их алюминия, нержавейки, титана и других металлов и сплавов.

Современный рынок предлагает оборудование, которое поддерживает все перечисленные выше технологии.
Универсальные сварочные инверторы могут стать незаменимыми устройствами для частных автосервисов и мастерских.

Сварка – это достаточно сложный процесс. Чтобы выполнить качественный сварной шов, который будет долговечным, герметичным, однородным по химической структуре, без раковин, люди учатся не один год. На подготовку хорошего сварщика, который способен варить качественные котлы, химические аппараты, оборудование для подводных лодок, может уйти больше времени, чем на подготовку инженера. Тем не менее, если вы хотите научиться варить ворота, калитки и другие несложные предметы быта, причём качество шва вас волнует меньше, чем цена вопроса, вы можете подумать над тем, как научиться варить инвертором.

Прежде всего, вы должны позаботиться о технике безопасности. Никогда не варите без маски и рукавиц! Температура в зоне сварки порядка 3000 градусов, можно легко получить ожог, вызвать пожар. Сварочная дуга способна за несколько минут вызвать временное заболевание глаз, когда вы просто не можете открыть их из-за жжения. У сварщиков это называется «поймать зайцев». Для новичка лучше всего будет применять маску-хамелеон. Она позволяет спокойно подвести электрод к металлу, и потом зажечь дугу, не напрягая пространственного воображения, а когда дуга зажигается, автоматически включится затемнение и ваши глаза не пострадают.

Также нужно применять специальный сварочный комбинезон из брезента или замши, и сварочные перчатки-краги. Если вы применяете сварочные рукавицы, выберите те, что полностью из брезента – рукавицы из ткани с брезентовыми вставками могут загореться.

Нужно соблюдать правила электробезопасности – не варите под дождём или стоя в воде. Если варите в гараже – нужно гарантированно убедиться в отсутствии воспламеняющихся жидкостей вблизи места сварки, если в машине – удалить всё, что может гореть: бензин, детали салона и т.д.

Теперь перейдём к самой сварке

Инвертор позволяет тонко настроить режимы сварки. Используйте правильные режимы – сварочный ток и диаметр электрода должны соответствовать толщине свариваемого металла. Марка электрода также должна соответствовать металлу. Для бытовой сварки инвертором нелегированной стали можно рекомендовать электроды ОЦС, АНО и УОНИ. Последние требуют обратной полярности при включении.

Между электродом и металлом на определённом расстоянии возникает электрическая дуга. В этой дуге металл деталей и электрода плавится, образуется так называемая зона сварки, сварочная ванна.

Сварщик перемещает электрод с необходимой скоростью, в нужном направлении, используя определённый «рисунок» движения, и в результате охлаждения сварочной ванны получается сварной шов. Перед сваркой детали нужно предварительно закрепить. Это можно сделать как при помощи струбцин, так и на прихватках. Прихватка – это небольшой участок сварки, который получается простым касанием электрода металла. В ходе выполнения шва прихватки необходимо полностью проварить.

Сварка в нижнем положении

Самый простой вид сварки. Металл в сварочной ванне никуда не вытекает. Просто ведёте электрод прямо, или, если нужно сварить толстый металл, совершаете небольшие колебания из стороны в сторону.

Сварка горизонтальным швом

Металл нужно поддерживать в сварочной ванне за счёт сварочной дуги. Сварочная дуга обладает электромагнитными свойствами – она немного отталкивает от себя металл. Направьте электрод снизу вверх и чуть под углом, чтобы металл не вытекал из шва. При сварке совершайте круговые движения, попутно перемещая электрод вдоль шва.

Сварка вертикальным швом

Выполняется снизу вверх. Электрод должен быть направлен тоже снизу вверх. При сварке нужно периодически отдалять электрод и приближать, чтобы ванна могла остывать. Металл в ванне поддерживается как дугой, так и материалом уже наплавленного шва.

Сварка потолочным швом

Самый сложный вид сварки. Металл в ванне поддерживается целиком за счёт давления дуги. Требует определённого опыта.

Не забываем про практику

Перед сваркой чего-то нужного, потренируйтесь на простых деталях, обрезках металла, или просто научитесь вести шов на металлической поверхности. Как правило, за день непрофессионал может научиться варить в нижнем положении, для выполнения других швов может уйти больше времени. Сварка при помощи трансформатора или в среде аргона более сложна, чем сварка инвертором при помощи электрода, к тому же при аргонодуговой сварке вы можете без опыта испортить дорогостоящий вольфрамовый наконечник.

А теперь обучающее видео

Короткое введение по теме сварки инвертором:

Серьезный учебный курс (на английском, но с подробными русскими субтитрами):

Что нужно и важно знать?
Как научиться работать инвертором?
Контроль дуги: особенности
Сварка проволокой: швы и их дефекты

Сварка инвертором для начинающих имеет свои особенности и требования, ведь те, кто первый раз берет в руки такой агрегат, должны знать, для чего он служит и как работает. Данную аппаратуру используют с целью соединения металлических листов за счет электрического разряда. В отличие от старых моделей, инверторы намного проще в эксплуатации, а сама не представляет собой ничего сложного.

Популярность такой техники обусловлена тем, что, несмотря на свои компактные габариты, многофункциональность устройства позволяет выполнять достаточно сложные работы, которые старые трансформаторы выполнить не могли. Все потребляемое электричество задействовано в создании дуги и сварочном процессе, поэтому КПД будет выше, а расход электроэнергии ниже.

Что нужно и важно знать?

Сварочные аппараты инверторного типа удобно использовать тем, кто первый раз будет сталкиваться со сварочным делом. Во-первых, они экономичны, а во-вторых, техника сварки достаточно проста, поэтому с ней справится даже новичок.

Инвертор работает от электрической сети, соответственно, в рабочем процессе вся нагрузка идет именно на нее. Но, в отличие от старых прототипов, при включении такой аппаратуры в сеть не будет происходить резких скачков электроэнергии, к тому же устройство подразумевает наличие специального накопительного конденсатора.

Следует знать, что электросварка производится таким рабочим элементом, как электрод. Его размер будет влиять на количество затрачиваемой электроэнергии, то есть чем он больше, тем больше нужно тока. Если вовремя не обратить внимание на этот момент, то при включении аппарата в сеть есть вероятность сжечь не только свою технику, но и соседскую тоже.
Чтобы сваривать металл правильно, следует знать, каковы минимальные требования у электрода к электричеству. Дело в том, что если показатель опустить ниже минимума, то шва попросту не создать. На сильном токе электрод быстро сгорает, и хотя стык получается, но его качество оставляет желать лучшего.
Важно знать угол наклона электрода, так как этот момент напрямую влияет на толщину получаемого стыка.

Вернуться к оглавлению

Как научиться работать инвертором?

Сварка проволокой имеет свои основные шаги. Если новичок внимательно с ними ознакомится, то все у него получится. Но следует сразу сказать, что лучше всего начинать тренироваться на ненужных деталях, т. е. пока набивать руку. Это необходимо для того, чтобы прочувствовать аппаратуру, а также понять, как правильно придерживать электрод, чтобы шов получался тонкий, но качественный и аккуратный.

Итак, руководство к действию выглядит следующим образом:

В первую очередь необходимо позаботиться о своей безопасности. Так как работа будет проходить с раскаленным металлом, есть риск его разбрызгивания. Поэтому в обязательном порядке стоит подготовить комплект рабочей одежду, куда будут входить защитные перчатки (но ни в коем случае не резиновые), специальный защитный шлем, который имеет щиток со стеклом для видимости, и грубая верхняя одежда (комбинезон и куртка или просто куртка). И обязательно закрытая обувь.
Далее необходимо настроить инструмент. Для этого ток устанавливается на необходимые значения, которые должны соответствовать рабочим электродам. Оптимальным размером в данном случае будет 2-5 мм. Ток регулируется с расчетом толщины метала и размера детали. Новичкам удобно пользоваться инвертором еще и потому, что современные модели имеют обозначения на своем корпусе, которые подскажут силу энергии, используемую при той или иной толщине. Чтобы избежать залипания электрода, следует инструмент подносить к будущему стыку постепенно. Также нужно клемму массы подключить к рабочей поверхности.
Сварка проволокой начинается с розжига дуги. Сам электрод должен иметь наклонное положение (45°) по отношению к рабочей поверхности. Чтобы элемент активизировался, им несколько раз необходимо дотронуться до металла. Оптимальное расстояние между деталями равно размеру электрода.
Такие действия помогут создать сварочный шов. Но стоит знать, что в процессе сварки образуется окалина. Это расплавленный металл, который можно устранить посредством молотка или другого аналогичного тяжелого предмета.

Ничего сложного в сварке инвертором нет, поэтому научиться такому процессу может каждый.

Вернуться к оглавлению

Контроль дуги: особенности

Конечно, сама работа достаточно проста: то подводите электрод к поверхности, то отводите. Но дело в том, что качество шва во многом зависит от умения оператора контролировать промежуток между электродом и поверхностью. В зависимости от этого показателя могут возникать и свои проблемы:

если зазор будет маленьким, то сварочное место станет выделяться выпуклостью, особенно наслаивание будет видно по бокам;
когда зазор имеет большее расстояние, металл не будет провариваться должным образом, а сама дуга постоянно будет пропадать.

И первый, и второй случай существенно сказываются на качестве свариваемой детали, кроме того, внешний вид такого стыка будет оставлять желать лучшего.

При соблюдении правильного промежутка вертикальный шов или горизонтальный будет иметь однородность сцепления. К тому же новичкам следует знать, что в сварке есть такое понятие, как сварочная ванна.

Для осуществления электрической сварки применяется один из трёх видов источников электропитания:

сварочный ;
сварочный ;

Их сравнительные характеристики мы рассматривали в статье . Рекомендуем начать знакомство с темой сварочных инверторов, прочитав эту статью.

Из этой статьи вы узнаете, что самым удобным и продуктивным является инвертор. Для иллюстрации этого вывода, мы приводим описание популярного среди не только начинающих, но и опытных сварщиков .

Преимущества сварочного инвертора

Преимуществами сварочного инвертора являются:

незначительный вес. Общая масса стандартного сварочного инвертора в полной комплектации равна, примерно, 6…7 кг. Это позволяет брать с собой сварочный аппарат, практически, всюду;
небольшой размер;
возможность плавной регулировки сварочного тока;
быстродействие;
высокая производительность.

Из статьи «Как качественно и дёшево осуществить ремонт сварочного инвертора»
вы узнали, что комфортная эксплуатация сварочного аппарата обеспечивается его высокой сложностью. Там же даётся краткое описание сварочного инвертора. Поэтому, мы не будем повторяться и приведём, лишь, иллюстрацию его компоновки.

Техника безопасности

Эту статью будут читать не только мастера-сварщики, а и начинающие любители этого увлекательного технологического процесса. Поэтому, начнём с рассказа (для мастеров – это необходимое напоминание) о необходимости соблюдения правил «Техники безопасности» (далее — ТБ).

Правильнее, наверное, говорить «техника без опасности», то есть, как избежать эти самые «опасности» при общении со сварочной техникой. А опасностей при выполнении сварочных работ великое множество:

можно обжечься брызгами расплавленного металла;
в атмосферу при сварке выделяются различные токсичные вещества;
имеется риск поражения электрическим током;

Мероприятия по ТБ до начала работ

До начала сварки нужно уделить должное внимание:

подготовке защитной экипировки. Сварщик должен быть облачён в специальную одежду, которая защитит его от капель расплавленного металла и непредвиденных контактов с окружающими предметами;
оборудованию рабочего места. С рабочего места следует убрать всё лишнее, то есть не относящееся к выполняемой операции. Само рабочее место должно иметь достаточное для выполнения работы освещение;
проверке исправности всей сварочной техники. Необходимо проверить исправность сварочного инвертора и нагрузочных автоматов на распределительном щите электропитания, состояние электрической изоляции на всех проводах, состояние подключения к заземляющему контуру токопроводящих поверхностей (сечение проводов и их целостность, качество электрических контактов и т. п.).

На нашем сайте уделено много внимания одному из важнейших компонентов экипировки сварщика — защитным сварочным маскам:

обычным с постоянно затемнённым стеклом ;

Сварочная маска со светофильтром «Хамелеон» «FOXWELD Lord».

с автоматически самозатемняющимся светофильтром «Хамелеон» ;;

Рекомендуем ознакомиться с имеющимся материалом. Необходимую вам сварочную маску на сайте можно очень просто найти, используя опцию «Поиск по сайту» на указанных ссылках.

ТБ при выполнении сварки

Большим преимуществом современных инверторов является их безопасность. Все компоненты и проводка размещены в герметичном пластмассовом коробе. Такое конструктивное решение существенно сокращает риск поражения электрическим током. Однако нельзя забывать, что сварочный инвертор, как любой другой электроприбор, является потенциально небезопасным аппаратом.

В комплекте любого инвертора имеется «Инструкция по эксплуатации». Её нужно внимательно изучить и неукоснительно выполнять. В этой «Инструкции по эксплуатации» предельно понятным языком, чтобы даже у новичка не возникло никаких вопросов, изложены «Правила ТБ» при выполнении сварочных работ. Кроме того, даются рекомендации по поведению в форс-мажорных ситуациях. В конце руководства, обычно, дается краткое описание первой медицинской помощи при различных повреждениях и травмах. Что бы эти описания по оказанию первой помощи ни пригодились, при выполнении сварочных работ необходимо выполнять ряд несложных, но очень важных правил:

категорически запрещается производить сварочные работы под дождем. Сварочный аппарат всегда (а при работе – особенно тщательно) должен быть защищён от возможного намокания;
электротехническое оборудование должно быть в исправном состоянии;
сварочные работы можно производить исключительно при наличии сварочной маски (щитка) и специальной робы с перчатками. Эта экипировка защищает роговицы глаз от ожогов, голову — от травм и не оставляет незакрытых участков кожи. Одежда должна быть из толстого брезента или аналогичного материала. Сварочная маска должна иметь соответствующий типу сварки светофильтр;
рабочее место должно быть оборудовано первичными средствами пожаротушения:
- углекислотный огнетушитель;
- брезентовое одеяло и т. д.

Как выбрать сварочные электроды

Для сварки металла используются плавящиеся электроды. Диаметр электрода и силу сварочного тока выбираем в соответствии с таблицей, которая имеется в «Руководстве по эксплуатации». в зависимости от свариваемых материалов или универсальную (например, ).

Опытные сварщики знают, какие электроды и в каких случаях следует использовать. Новичкам рекомендуем в начале работы применять электроды, выпускаемые в форме твердых стержней и имеющих специальное плавящееся покрытие. С ними можно быстрее научиться варить металл инвертором и создавать ровные четкие линии сварочных швов. В частности, новичкам порекомендуем использовать электроды диаметром Ø 3 мм. Более толстые электроды требуют сварочного оборудования более высокой мощности и определённого опыта. Сварку тонколистового металла лучше осуществлять, применяя электроды диаметром Ø 2 мм. Без отсутствия опыта не рекомендуется использовать старые электроды, позаимствованные у кого-нибудь из знакомых. Дело в том, что залежавшиеся электроды, очень вероятно, окажутся отсыревшими и от них не будет никакого толка (их нужно уметь прокаливать).

Первые шаги или с чего начать

Перед включением сварочного инвертора в электросеть следует обязательно уточнить её (этой самой электросети) технические возможности, то есть, сможет ли она обеспечить необходимую для аппарата электрическую мощность. Это позволит вам предотвратить перегрев электропроводки, короткое замыкание и пожар.

При планировании работы обязательно обратите внимание на такой электрический параметр сварочного инвертора, как предельное время работы на полной мощности. В «Руководстве по эксплуатации» этот параметр обозначается как «Продолжительность включения» (далее — «ПВ») и указывается в процентах. Как это понимать? Рабочее время делиться на промежутки (традиционно, каждый промежуток равен 10 минутам. Если он отличается от этого значения, то указывается в «Руководстве по эксплуатации»). Например, в «Руководстве» указано, что ПВ для сварочного аппарата равен 70%. Это означает, что 70% запланированного временного промежутка инвертор сможет работать с полной нагрузкой, оставшиеся же 30% — ему нужно оставить на отдых (технологический перерыв). Иными словами, на максимальном сварочном токе 7 минут варим и 3 минуты остываем. Если сварка производится не на предельном сварочном токе, то время сварки может быть увеличено (значения указаны в таблицах или в виде графиков. Режим возможен, вплоть, до сварки без технологических перерывов). Нарушение этого требования приведёт к перегреву и выходу из строя сварочного инвертора.

Первые шаги в инверторной сварке следует начинать на плоской поверхности. Рекомендуем осваивать процесс сварки в следующей последовательности:

учимся правильно выбирать сварочный ток. При этом следует иметь в виду, что:
- недостаточный сварочный ток не позволит поддерживать постоянную и достаточную дугу;
- чрезмерный ток вызовет прожиг металла;
учимся вести электрод по заготовке. Сварочный стержень держите под углом 70…75° к поверхности и на расстоянии 3…5 мм от свариваемого металла. Старайтесь, чтобы это расстояние сохранялось по всей длине шва, так как в противном случае он будет иметь дефекты;

Запоминаем и выполняем правило: свариваемые поверхности обязательно очищаются от коррозии и других всевозможных загрязнений.

Для обучения сварке готовим ненужные изделия и разные металлические отходы, на которых будем осваивать правила расплавления металла. Переходим к созданию сварочного валика.

Небольшое видео, где дилетант-самоучка делится опытом с новичками:

Сварочный валик

Чтобы создать валики, придерживайтесь такой последовательности действий:

вставьте сварочный электрод в держатель инвертора;
сделайте поджиг сварочной дуги, чиркнув концом стержня по металлу (будто спичкой). Допускается несколько раз коснуться заготовки постукивающими движениями;
после появления электрической дуги выдерживайте постоянное расстояние между обрабатываемым металлом и электродом: оно не должно выходить за пределы 3…5 мм. Не забывайте о том, что качество шва напрямую зависит от умения поддерживать это расстояние постоянным. Если расстояние будет меняться, то вы получите некачественный шов;
стержень старайтесь держать, как сказано выше, под углом 70…75° к поверхности заготовки. Лучшим считается уклон в 70°;
электрод пробуйте наклонять назад и вперед — выберите, как вам удобнее. Со временем вы сможете подобрать такой уклон, который будет самым лучшим и удобным именно для вас.

На этом этапе вам необходимо научиться выбирать такую силу тока, чтобы обеспечивалось стабильное горение сварочной дуги. Уделите этому достаточно времени и подберите подходящие значения.

Пошаговая инструкция по выполнению сварки

Процесс сварки выполняется в следующей последовательности:

После успешного поджига, электрод необходимо, не спеша, вести вдоль стыка свариваемых металлов. Главное, чтобы все было сделано аккуратно. При сварке отдельных изделий, вполне возможно, вам будет необходимо совершать возвратно-поступательные движения. Впоследствии, получив необходимый опыт, вы сможете совершать движения электродом по траекториям, указанным на рисунке.

Сварите небольшой участок, выключите инвертор и оцените выполненную работу. Удалите сварочный шлак с помощью металлической щетки или молотка. Если всё вас устраивает, то на этом завершите работу.

В итоге, создан ваш первый сварочный шов. Вряд ли первые из них будут идеальными. Чтобы получать швы высокого качества, нужен большой опыт. С течением времени вы освоите эту интересную работу и сможете выполнять идеальные сварочные швы между разными металлами и в любых пространственных положениях.

Узнать больше:

Какую помощь в сварке оказывают встроенные автоматические системы

Успешной и плодотворной работе с современными инверторами способствуют встроенные в них автоматические системы, создающие дополнительные опции. К ним относятся:

Эксплуатация инвертора с такими опциями позволит существенно облегчить работу, как профессионального сварщика, так и сгладить типичные ошибки новичка. Это позволяет создавать приближенные к идеалу сварочные швы.

В заключение, предлагаем вашему вниманию обучающий видеоролик. Желаем успехов!

Много материалов по обучению сварке в разделе: « «.

Работа сварочного инвертора, как варить сварочным инвертором

Вспоминая самодельные сварочные трансформаторы неподъемного веса, и сравнивая их с современными сварочными устройствами, можно заметить, что работа сварочного

инвертора существенно облегчает работу сварщика. Это касается не только легкости перемещения и установки агрегата на нужное место, но и возможности обеспечения качества сварного шва за счет использования постоянного тока сварки и различной полярности в технологии сварочных работ.

Чтобы понять, как работает сварочный инвертор нужно взглянуть на блок-схему процессов происходящих в модулях устройства и скрытых наружным корпусом инвертора (см. Схему).

На схеме наглядно видны процессы преобразования тока с графическим изображением его характеристик. Более наглядной графики трудно представить. Ток преобразовывается по частоте и выпрямлению. Причем все происходит дважды. Работа сварочного инвертора основана на использовании токов высокой частоты. Это дает возможность отказаться от громоздкого силового трансформатора и использовать компактный, импульсный высокочастотный преобразователь. Выигрыш по весу и габаритам обеспечил популярность инвертора в качестве бытового сварочного аппарата. Выпрямление тока происходит на входе и на выходе инверторного преобразователя. На входе выпрямленный ток преобразуется в ток высокой частоты и попадает в инверторный модуль.

Необходимо понять, что все процессы инверторного преобразования никак не затрагивают технологию сварки. Знания, как работает сварочный инвертор, определяют теоретическую базу для конструктора. Для сварщика достаточно знать, как варить сварочным инвертором, а процесс никоим образом не отличается от обычного сварочного выпрямителя на диодном мосте. Физическую сущность сварки инвертор не затрагивает. На выходе устройства напряжение холостого хода соответствует обычным требуемым для сварки параметрам. Сварочный кабель и кабель заземления подключаются идентично. Полярность сварки определяется требованиями технологии, а не особенностями инверторного процесса. Даже требования к типу используемых электродов являются общими для сварки постоянным током.

Но сам процесс, как варить сварочным инвертором, не сравнится, ни с один из доступных сварочным устройством, основанном на другом принципе. Плавная регулировка тока сварки, особая устойчивость дуги, отсутствие пульсаций тока существенно упрощают сварочный процесс. Просадки напряжения в сети при сварке инверторным преобразователем не превышают 5-10% для сварочного тока до 110А. Это существенное преимущество для домашнего использования сварки.

Читайте также

Как научиться варить сварочным инвертором с нуля: электросварка и ручная дуговая для новичков и чайников, основы и азы, правильно работаем с металлом и швами

Многих домашних мастеров интересует, как научиться варить сварочным инвертором с нуля. Особых секретов нет, если взять сварочный инвертор бытового или полупрофессионального класса, сделать это не так сложно. Понадобится лишь терпение, аккуратность и соблюдение рекомендаций опытных сварщиков.

Принцип работы

Сварочный инвертор для ручной сварки преобразует напряжение сети (220 или 380 в 50 Гц) в напряжение, подходящее для поддержания электродуги. Это преобразование проходит в три этапа:

входное напряжение переменного тока выпрямляется,
этот постоянный ток питает высокочастотный генератор, он создает переменный ток частотой 20-50 тыс. Гц.,
трансформатор понижает напряжение до 70-90 вольт, ток во рабочей обмотке достигает 100-300А.

Тройное преобразование позволяет сократить габариты и вес устройства в несколько раз по сравнению с обычными сварочными трансформаторами. Кроме того, благодаря автоматической регулировке параметров электронной схемы прибор обеспечивает высокую стабильность тока и напряжения на выходе. На инвертор не влияют скачки напряжения в питающей сети, и сам он не вызывает таких скачков.

В полупрофессиональных и профессиональных моделях устанавливают также системы, облегчающие розжиг дуги и предотвращающие прилипание электрода.

Рабочий ток протекает по цепи, образованной:

электродный и массовый кабели,
электрод,
электродуга в воздушном промежутке,
заготовка.

Электродный провод подключается к держателю, массовый провод к зачищенному месту на детали.

Конструкция

Конструкция инвертора для сварки достаточно сложная, это объясняется его широкими возможностями и удобством эксплуатации. Аппарат состоит из:

корпус,
панель управления с регулятором силы тока, индикаторами режимов и параметров,
шасси,
ручка для переноски, компактные модели снабжаются ремнем для переноски на плече,
электронная схема инверторного преобразователя напряжения,
вентилятор для охлаждения,
сетевой кабель,
сварочные провода.

Бытовые модели весом в 5-7 кг способны развивать сварочный ток до 120-150 А, их легко можно носить на плече. Такие устройства могут варить сталь толщиной до 4-5 мм.

Более мощные модели сварочных инверторов могут выдавать ток до 250 А, их уже переносят за ручку- вес составляет до 20 кг. Сварка для «чайников» лучше всего осваивается именно на инверторе.

Техника безопасности

Чтобы обучение работе сварочным инвертором не закончилось печально, нужно знать, как правильно и безопасно варить инверторной сваркой. Обязательно использовать защитные средства.

Место сварки должно соответствовать следующим требованиям:

имеется изолирующий настил или диэлектрический коврик,
установлены защитные металлические ширмы, предохраняющие от разлета расплавленных брызг, а также искр при сварке и зачистке,
обеспечено качественное освещение,
устроена вытяжная вентиляция для удаления сварочных газов,

Важно! Категорически недопустимо загромождать рабочую зону, в ней должны находиться только заготовка, оснастка, сварочный аппарат и сварщик. Нельзя также размещать легковоспламеняющиеся материалы в радиусе 5 м от места сварки.

Азы

Сварка инвертором для начинающих на инверторе осваивается существенно легче, чем на морально устаревшем трансформаторе или выпрямителе. Чтобы учиться варить, лучше взять отходы черного металла средней толщины- 2-5 мм, и на первых уроках освоить простые прямые швы в положении «сверху», встык и внахлест.

Когда простые приемы, как варить инвертором, будут освоены и начнут получаться с постоянным качеством, можно переходит к освоению более сложный уроков: заварить вертикальные и наклонные швы, сварка тонких листов, многослойная сварка деталей большой толщины и других.

Полярность

Прямая полярность подразумевает подключение электрода к разъему «-», а заготовки к «+». Электроны в этом случае движутся от электрода к заготовке. Разогрев металла получается более интенсивным, область расплава – узкая и глубока. Такое подключение используется при работе с заготовками большой толщины, а также для резки металла.

Обратная полярность означает, что «-» подсоединяется через зажим к заготовке, а «+» подключается к электроду. Электроны двигаются от детали к электроду, область расплавления становится мельче и шире. При этом снижается опасность прожигания тонколистовых заготовок

Скорость подачи электродов

Скорость движения электрода выбирается так, чтобы в рабочую зону поступало достаточное количество расплава для формирования шовного материала. Если перемещать электрод слишком быстро, металл не успеет прогреться, шов получится мелким, так называемый «непровар».

Если же скорость будет недостаточной, металл будет перегреваться, повысится расход сварочных материалов и возрастет риск прожога и деформации заготовки малой толщины.

Сила тока

Этот параметр выбирают в зависимости от толщины заготовки и электрода по таблице.

Более сильный ток повышает глубины проплавления металла, при этом электрод можно вести быстрее. При превышении оптимальных значений также возможен перегрев металла и прожог.

На практике точное значение подбирают, учитывая конфигурацию изделия и климатические условия.

Заготовки малой толщины сваривают током обратной полярности, применяя способ ведения электрода углом вперед. Диаметр электродов нужно выбрать поменьше.

Особую осторожность нужно соблюдать при розжиге: в этот момент легко прожечь лист.

На конце шва нельзя резко поднимать электрод – может образоваться кратер. Для того, чтобы тонкую деталь не повело при сварке, ее следует надежно зафиксировать в оснастке или прихватить через 10-15 сантиметров точечной сваркой.

Как образуется шов?

Электродуга расплавляет металл на кромках соединяемых заготовок. Область расплава называют сварочной ванной. Сверху в нее поступает расплавленный металл сердечника электрода. При ведении электрода вдоль шва электродуга и сварочная ванна движется вслед за ним, а там, откуда дуга ушла, металл остывает и кристаллизуется.

Предварительная подготовка

Как научиться хорошо варить сваркой Ресанта самому? Прежде всего нужно качественно подготовить рабочее место, материал и оборудование. От качества подготовки напрямую зависит прочность и долговечность шва. Необходимо работать электродами, подходящими по материалу и толщине к свариваемым заготовкам. Таблицы соответствия приводятся в руководствах по сварочному делу.

Средства защиты

Чтобы не пострадать во время электродуговой сварки, следует:

использовать рабочую одежду из негорючей ткани,
одежда должна полностью закрывать кожу,
использовать силковые сварочные перчатки-краги,
обувь из толстой кожи со усиленной подошвой и стальным подноском должна быть с высоким голенищем, брюки выпущены поверх обуви,
обязательно использовать маску сварщика с автоматически затемняемым стеклом.

Рабочее место

Рабочее место нужно готовить так, чтобы оно было удобным и безопасным. Заготовки должны быть прочно зафиксированы к рабочему столу. При больших размерах их раскладывают на ровной сухой основе и надежно крепят друг к другу. Должны быть убраны все легковоспламеняемые материалы в радиусе 5 метров, либо следует пользоваться негорючими ширмами.

Как выбрать электрод?

Какой диаметр и материал электрода выбрать, определяют, исходя из материала и толщины заготовки. Рекомендуемые значения приведены в инструкции к инвертору.

Обучение лучше начинать с заготовок из черного металла толщиной 3-5 мм. Электроды подойдут толщиной 2,5-4 мм.

Схема подключения инвертора, полярность

Инвертор подключается к электросети или к бензогенератору.

Полярность подключения выбирается исходя из толщины заготовки. Место крепления зажима массового провода к заготовке нужно обязательно зачистить и обезжирить. Если рабочий столик имеет большую площадь контакта с деталью, массу можно подать на него.

Подготовка металла

Металл обычно покрыт окисным слоем, ржавчиной, остатками старой краски и другими загрязнениями. Чтобы сварить качественный шов, их необходимо удалить. Механические загрязнения удаляют с помощью зачистки металлической щеткой или абразивным диском.

Масложировые пятна удаляют путем обезжиривания протиркой ветошью, смоченной растворителем, таким, как бензин, уайт-спирит, ацетон. Это обязательное условие, без которого хороший шов не получить.

Как работать?

Несколько рекомендаций, как правильно сваривать металл инвертором для новичков, помогут освоить технологию. Силу тока для начала можно выставить, используя табличные значения. Теперь можно приступать непосредственно к сварке.

Розжиг дуги

Дуговая сварка для опытных и для начинающих начинается с розжига дуги. Дугу разжигают двумя способами:

чиркая электродом по заготовке
постукивая.

Для начинающих домашних мастеров рекомендуется зажигать дугу методом чиркания. Подводить электрод к заготовке нужно быстро, а отводить- медленно, на расстояние 2-3 мм.

Как вести электрод?

Чтобы тяжелый кабель не поворачивал держатель при ведении вдоль шва, мастера дают следующий совет: обернуть его вокруг рабочей руки и прижать к боку.

Вести держатель нужно равномерно, без рывков и остановок, на одном и том же расстоянии между кончиком электрода заготовкой. Нужно учитывать то, что по мере движения вдоль шва стержень выгорает и длина его уменьшается.

Как научиться сваривать металл ровно?

В зависимости от особенностей шва используется несколько техник, определяемых положений электрода относительно заготовки:

углом вперед (30-40о) подходит для вертикальных и потолочных швов, неповоротных стыков труб,
прямой угол (90о) удобен для труднодоступных мест и стыков профильного проката,
углом назад (30-40о).

Сварочный шов для начинающих рекомендуется способ «углом назад».

Контроль дугового промежутка

Очень важен постоянный зазор между кончиком стержня и деталью. Правильно поддерживать его в пределах 2-3 мм. При увеличении зазора возрастает мощность дуги, теряется ее стабильность, расплав начинает разбрызгиваться.

При уменьшении зазора мощность дуги падает, возрастает риск непровара и залипания электрода.

Для начинающих лучше осваивать электросварку инвертором. Если нет опытного сварщика, который сможет научить всем основам и тонкостям сварного дела, освоить сварку можно и самостоятельно. Толстый самоучитель приобретать необязательно, вполне достаточно данных рекомендаций.

Загрузка…

Как пользоваться и варить сварочным аппаратом: подготовка к сварке

Технология сварки известна человечеству сравнительно недавно, но вместе с этим работа со сварочным аппаратом совершила настоящую революцию в технике, строительстве и производстве. Современные технологические аппараты представлены в широком диапазоне, где предусмотрены основные и вспомогательные функционалы работоспособности оборудования, и вы можете точно узнать, как пользоваться сварочным аппаратом, но перед этим необходимо помнить некоторые правила, прежде чем приступить к работе:

Сварщик должен до начала работы с рабочим оборудованием детально изучить устройство, а также технику безопасности проведения сварочных работ.
Рабочее место сварщика должно быть полностью освобождено от предметов и вещей, которые имеют свойство воспламеняться или представляют прямую угрозу для работы с технологическим оборудованием.

Необходимо убрать рабочее место перед сваркой

Помещение должно иметь высокий уровень вентиляции и проветриваться в определённых условиях эксплуатации оборудования.
Прежде чем понять, как варить сварочным аппаратом, в шаговой доступности должны располагаться доступные и эффективные средства пожаротушения.

Применение сварочного аппарата

Прежде чем приступить к работе, специалист рабочего оборудования должен знать и уметь все правила использования техники и как правильно варить сварочным аппаратом с использованием различных материалов металла и пластика. Мастер должен знать некоторые нюансы:

Технологические основы производства сварочной технологии.
Конструктивную часть оборудования, режимные настройки работы сварки, при помощи которой будет осуществляться технологическая основная часть работы.

Регламент производственных работ для сварщика предусматривает выполнение следующих операций:

Для каждой конкретной работы подбирается соответствующая модель оборудования, а также расходных материалов (электродов по типу и по количеству).
Необходимо умение правильно обеспечить рабочий процесс всей технологии сварки, обработки поверхности свариваемых деталей.
Грамотное и правильное применение теории как работать сварочным аппаратом, для создания ровных и идеальных швов.

Помните, мастер может обеспечить достойное качество работы, если правильно будет подобран аппарат для сварки и на практике реализована теоретическая часть производственных работ.

Начало работы сварочным аппаратом

Категории сварочного оборудования и их предназначение

Для дугового варианта сварки используются специальные аппараты с плавящимися электродами. Процесс работы рабочим аппаратом предусматривает перемещение в ручном варианте электродов, которые являются основным технологическим инструментом проведения производственных работ.

Сварка плавящимся электродом

Основные преимущества работы полуавтоматических аппаратов

Полуавтоматика остаётся приоритетным оборудованием для тех, кто хочет знать, как научиться варить сварочным инвертором, при этом положительные стороны такого оборудования в следующем:

Высокий КПД по параметрам производительности труда.
Сварные швы имеют идеально ровную поверхность.
Свариваемые поверхности не должны подвергаться коррозии.
Допускается сварка металлов, с тонкими размерными данными по толщине.

Устройство полуавтомат для проведения промышленных работ, включает в себя такие узлы и компоненты:

Для преобразования тока используется выпрямитель.
Мощная горелка прямого действия.
Вилка и электрический удлинитель для подключения к обще сети электропитания.
Комплект сварочных кабелей для присоединения источника подаваемого тока к свариваемой части поверхности, в комплект входят держатели и зажимы.
Механизм, который приводит в действие эффект подачи плавящегося элемента.
Баллонная конструкция для газа.
Для подключения баллона к источнику инертного газа в конструктивной части используется рукав.
Для общей настройки рабочего режима сварки используется встроенный блок управления.

Компоновка и прочие характеристики сварочного оборудования

Далее, чтобы понять, какой полярностью варить инвертором, укажем типы полуавтоматического аппарата по способу формирования швов:

Для инертного газа, в т. ч. аргон, гелий и другие варианты.
Подвид работы в сфере инертных газов – порошковая проволока.
Под слоем компонента флюса (применяется очень редко).

Компоновка промышленного оборудования также имеет различные варианты исполнения, и как пользоваться сварочным аппаратом для полипропиленовых труб и фитингов, скажем, что есть однокорпусный вариант исполнения, который включает в себя стандартную сборку. Двухкорпусный тип сварочного оборудования предусматривает конструкцию источника выпрямленного тока с встроенным блоком управления, которые помещены в одну часть конструкции аппарата, а механизмы подачи проволоки встроены в отдельный блок конструкции промышленного оборудования. Точно такие же параметры имеет вариант установки аппарата на рабочем месте. Стационарный тип – не перемещается во время работы, то есть, установлен и закреплён в отдельном месте. Передвижной механизм имеет колеса или шасси, предназначенные для перемещения по определённой части территории.

По основным характеристикам подводимого к аппарату источника питания, подразделяют на однофазные и трёхфазные варианты исполнения. Непосредственно ток подачи имеет характеристики – пульсирующий, а также импульсный или постоянный тип.

«Важно!
Полярность подключения также имеет разный вариант исполнения, чаще всего используют прямой тип полярности, а обратная схема по полярности используется крайне редко.»

Подготовительные работы для аппарата сварки

Если мы хотим узнать, как правильно варить сварочным инвертором, рассмотрим имеющиеся варианты способа подачи плавящегося компонента устройства, который может быть представлен одним из вариантом:

Тянущийся, проволока подаётся к основному источнику плавления из специально встроенной катушки.
Толкающийся. Проволока встроена в катушку, механизм толкания продавливает проволоку в горелку.
Комбинированный тянуще-толкательный механизм. Устанавливается не на всех типах сварочного оборудования.

Процесс начала работы на производственном оборудовании, предусматривает проведение следующих операций:

Настройка оборудования, согласно технического паспорта и прочим регламентам положениям обеспечения безопасности эксплуатации сварочного оборудования. Правильно устанавливаем соответствующие параметры силы тока для устройства.
Регулируем скоростной режим подачи инертного газа, в соответствии с техпаспортом устройства.
Настраиваем требуемый уровень подачи газа. Неправильная настройка вызывает неровный шов поверхности обрабатываемого изделия.
Устанавливаем механизм регулятора подачи плавящегося варианта электрода в рабочее положение.
Выбираем способ защиты обработки поверхности (емкость, порошковый материал, флюсовый компонент, открываем клапанный механизм подачи инертного газа).
Выполняем сварочный процесс по шву: подводим на определённое расстояние к требуемому места возможного шва до 4 мм и нажать на механизм запуска « пуск» (данную опцию необходимо держать включённой до конца процесса не более 3 сек)
Для алюминиевых материалов используем иные рабочие настройки сварочного оборудования.

Для работы с инверторной и иной сваркой, необходимо соблюдать высокие требования безопасности, которые включают в себя:

Подготавливаем рабочее место, используем меры предосторожности проведения сварочных работ, путём размещения поблизости гасящих материалов.
Используем специальную одежду, и обувь, которые не подвержены продуктам горения сварочного оборудования.
Проверяем исправность оборудования перед началом работы, выявляем проблемы до того, как начнётся процесс сварки.

Запрещено осуществлять сварочные работы в дождливую и снежную погоду. Используем специальную маску с защитными стёклами, которые сохраняют зрение и лицо от эффекта горения пламени сварки.

Видео: рекомендации по использованию сварочного аппарата

Как правильно сваривать! Основное руководство: 3 шага

Теперь, когда вы готовы к сварке, возьмитесь за заднюю часть машины и переведите выключатель питания в положение «включено». Индикатор питания на передней панели машины должен загореться, и вентилятор должен запуститься.

Какой электрод мне использовать?

На рынке представлено много различных электродов для сварки штангой, но наиболее распространенными из них являются E-6011, E-6013 и E-7018. Чтобы определить, какой электрод использовать, взгляните на свою работу. Если он тонкий, используйте 6013.Если это действительно чистая или критически важная деталь, используйте 7018. Если деталь грязная, ржавая или окрашенная, используйте 6011. Обычной практикой является очистка детали перед сваркой, но если этого просто не может произойти, используйте 6011. Поскольку кусок металла, который я использую, грязный, я использую 6011. Конечно, это также отличное удилище для начинающих. Установите сварочный аппарат между 50 и 65 ампер. Я обнаружил, что именно здесь этот сварщик будет работать на 3/32 в колодце 6011. Поместите нужный стержень в электрододержатель или жало, и вы готовы зажечь дугу! Чтобы поджечь дугу, поцарапайте изделие или постучите по нему.Будут разлетаться искры, раздастся громкое «КРКССССШШШ», и вы можете оторваться первые несколько раз, но зажигание дуги становится вашей второй натурой, и вы можете поддерживать ее. Начните перемещать стержень вниз по детали / соединению. Лучшее движение для 6011 — это взбивание и пауза. Здесь вы немного выходите из лужи с дугой примерно на секунду, чтобы лужа остыла, а затем снова входите в нее. Каждая маленькая «кнут» образует «копейку» в сварочной луже. Если вы хотите узнать больше, Google «6011 Whip and Pause.«Когда вы закончите работу с бусиной, отведите электрод от работы и поместите жало на незаземленную изолированную поверхность. Вы заметите покрытие на верхней части борта. Это называется шлаком. Возьмите отбойный молоток (молоток, специально разработанный специально для удаления шлака с сварных швов), и несколько раз постучите им по кромке. Затем возьмите проволочную щетку из нержавеющей стали и щетку для ее дальнейшей очистки. Поздравляем! Вы только что сделали свой первый Для получения дополнительной информации возьмите книгу Ричарда Финча «Справочник сварщика».Я использовал эту книгу, когда только начал заниматься сваркой, и до сих пор активно ею пользуюсь! (Я так много использовал, страницы начинают выпадать: P)

Я надеюсь, что это руководство было информативным и помогло вам начните свои сварочные приключения! Пожалуйста, оцените, прокомментируйте, поставьте лайк и подпишитесь, и, как всегда, подписывайтесь на SubDude350.

Инвертор или сварщик трансформатора: что лучше для ваших нужд?

Последнее обновление: 9 февраля 2021 г.

Электросварочные аппараты эксплуатируются более 100 лет.Как и любая технология, сварочные аппараты в настоящее время значительно усовершенствованы, чем в предыдущие десятилетия.

Однако есть что сказать и о надёжности старого образца. Когда речь идет о трансформаторных или инверторных сварочных аппаратах, у многих профессионалов в области сварки есть выбор.

Однако ваши предпочтения должны зависеть от того, какой из них лучше подходит для выполняемой работы. Чтобы помочь вам, мы собрали всю важную информацию о сварщиках, чтобы вы могли лучше понять, как они работают, и, наконец, выберите ту, которая вам больше всего подходит.Вот подробное описание инверторных и трансформаторных сварочных аппаратов. Читать дальше!

Инверторный сварочный аппарат Обзор

Кредит: Рижка Назар, Shutterstock

Как это работает?

Инверторный сварочный аппарат преобразует переменный ток в выходное напряжение с более низким допустимым напряжением. Например, от источника питания 240 В переменного тока до выходного напряжения 20 В постоянного тока. В инверторных устройствах для преобразования мощности используется пара электронных компонентов.

Напротив, традиционные трансформаторные приборы в основном полагаются на один большой трансформатор для регулирования напряжения.Инвертор работает за счет увеличения частоты первичного источника питания с 50 Гц до 20 000 — 100 000 Гц.

Это делается с помощью электронных кнопок, которые быстро включают и выключают питание (до одной миллионной секунды). Используя этот способ управления источником питания до того, как он попадет в трансформатор, можно значительно уменьшить размер трансформатора.

Примечательные особенности

Повышенная эффективность

С помощью инверторного сварочного аппарата вы можете отрегулировать профиль сварного шва в соответствии с требуемой толщиной.Инверторные сварочные аппараты улучшают внешний вид сварного шва и в то же время поддерживают качество сварки.

Механизм инверторного сварочного аппарата очень эффективен и остается холодным даже при продолжительной работе. Обычно они используют минимальное количество фильтрующего металла. Они эффективно снижают тепловыделение и обеспечивают превосходную производительность.

Эффективность и энергосбережение

Не только инверторные сварочные аппараты энергоэффективным, но и обратно без напряжения и без стоимости подключения.Эти инверторные сварочные аппараты являются прекрасной заменой обычным сварочным аппаратам, когда дело доходит до выработки тепла и потребления энергии.

Инверторный сварочный аппарат имеет выходную мощность до 93% по сравнению с обычными сварочными аппаратами. Уровень производства обычных сварщиков составляет 60%. Инвертор значительно уменьшает трансформатор, размер реактора и вес сварщика.

Сопоставимые потери мощности (в основном, потребление энергии в проводнике и потери в магнитном сердечнике) также значительно уменьшены.

Холодильная установка

Эти превосходно сделанные инверторные сварочные аппараты имеют внутренний охлаждающий вентилятор. Он снижает рабочее тепло и предотвращает выработку дополнительного тепла. С помощью охлаждающих вентиляторов машины не только перестают перегреваться, но и приводят к увеличению срока службы устройств.

Кредит: Сергей Храмов, Shutterstock

Выходное напряжение и текущая стабильность

Многие традиционные сварочные аппараты используют переменный ток (AC), и, следовательно, эти аппараты не обеспечивают непрерывный ток и выходную мощность.

В таком случае дуги этих машин нуждаются в нескольких повторных зажиганиях, примерно от 100 до 120 раз в секунду. В отличие от обычных сварочных аппаратов, инверторный сварочный аппарат быстро выделяет тепло.

Эти машины могут поддерживать постоянный ток. Он останавливает нестабильность напряжения и температуры, поскольку эти машины имеют защиту от помех. По сути, сварочные аппараты обладают защитой от помех и имеют более низкую вероятность изменений температуры и колебаний напряжения.

Поскольку направление тока и напряжение часто меняются, традиционные инверторные сварочные аппараты используют переменный ток. Дуга может гаснуть и зажигаться до 120 раз в секунду. Дуга непостоянна и горит постоянно. Это приводит к продолжительному нагреву. А его прочность снижает сварной шов.

Методы IGBT

Эти инверторные сварочные аппараты могут быстро собирать электроэнергию, используя любое устройство тока затвора. Это возможно благодаря технологии биполярных транзисторов с изолированным затвором.Переключатель инверторного сварочного аппарата также работает быстро и потребляет меньше энергии для выполнения заключительной операции.

Компактная и легкая модель

Благодаря минимальной конструкции инверторный сварочный аппарат можно использовать практически везде. По сравнению с другими традиционными сварочными аппаратами эти сварочные аппараты компактны. Вы можете разместить их в любом компактном пространстве благодаря компактной конструкции устройства.

Конструкция достаточно компактна, так что вы можете полностью хранить ее в ограниченном пространстве.Вес и размер трансформатора будут значительно уменьшены, поскольку частота инверторного сварочного аппарата намного выше рабочей частоты.

Аналогичным образом, значительное увеличение размера, веса реактора и рабочей частоты будет значительно сведено к минимуму.

Плюсы

Низкое энергопотребление.
Обеспечивает превосходный контроль электрической дуги.
Поставляется с охлаждающим вентилятором для защиты деталей от нагрева.
Это портативный.

Минусы

Они менее долговечны по сравнению с обычными трансформаторными сварочными аппаратами.
Дорогой ремонт.

Обзор сварщика трансформаторов

Кредит: Владимир Ненезич, Shutterstock

Как это работает?

Сварочные аппараты с трансформатором — более традиционный вариант сварки. Эти высокопроизводительные устройства являются «рабочей лошадкой» в отрасли и требуют питания от сети.В основном они используются для промышленной сварки прутков. Они бывают размерами от 250 А до 600 А при 415 В.

Сварщик трансформатора позволяет сварщику выбирать выходной ток, перемещая обмотку ближе или дальше от вторичной обмотки. Он также может перемещать магнитный шунт внутри и из сердечника трансформатора, используя последовательный реактор насыщения с изменяемым подходом последовательно с выходным вторичным током, или просто позволяя сварщику выбирать выходное напряжение, нажимая на вторичную обмотку трансформатор.

Эти приборы трансформаторного типа обычно являются наиболее экономичными.

Отличительные особенности

Особенностью трансформаторного сварочного аппарата является то, что на электрод подается переменный ток. Это означает, что преобразование активировано. Из-за этого увеличивается разбрызгивание металла, что, в свою очередь, сказывается на качестве шва.

КПД трансформатора составляет около 80%, так как большая часть энергии используется для нагрева «железа» прибора. Устройства разделены на домашние, производящие ток до 200 ампер, профессиональные и полупрофессиональные, до 300 ампер, а еще один — более 300 ампер.

Когда дело доходит до использования прибора в домашних условиях, используется однофазный электрический ток 220 вольт. Однако в большинстве экспертных устройств часто используется трехфазный ток 380 В.

Надежность

Большинство людей спорят о надежности сварщика. В течение почти столетия трансформаторные сварочные аппараты подвергались комплексным исследованиям и разработкам для создания надежных и прочных аппаратов, в то время как инверторным сварочным аппаратам уделялось такое же внимание только 30 лет.

Сварочные аппараты с трансформатором более надежны по сравнению с лучшими инверторными сварочными аппаратами. Однако за последние годы разрыв значительно сократился. Те дни в 1990-х годах, когда отказы инверторов вызывали кошмары, ушли в прошлое.

Кредит: kofana12, Shutterstock

Возможные ограничения

Общая тенденция заключается в том, что трансформаторные сварочные аппараты более просты, но надежны, в то время как инверторные сварочные аппараты могут объединять множество различных процедур с меньшей надежностью.

Другое соображение — это то, как устройство будет ограничивать вас в среднесрочной и долгосрочной перспективе. Если за этими устройствами правильно ухаживать, они могут прослужить значительное количество времени. Если у вас есть трансформаторный сварочный аппарат, он будет крупнее и менее многофункциональным по сравнению с инверторным сварочным аппаратом.

Хотели бы вы приобрести дополнительное оборудование, чтобы иметь такую же производительность, что и инверторный сварочный аппарат? Или вам требуется надежность сварочного аппарата на базе трансформатора, но вам также нужно что-то, что вы можете носить с собой в качестве резервного, которое обеспечивается инверторным сварочным аппаратом?

Простои

Некоторые области применения могут привести к преждевременному разрушению инверторных сварочных аппаратов, например, излишки переносимых по воздуху загрязнителей и высокая влажность. Производители пытались создать продукты, которые более устойчивы к сбоям из-за проблем, связанных с окружающей средой.

Однако они всегда более склонны к неудачам. Если ваша машина выйдет из строя, вы не сможете использовать ее, пока она не будет отремонтирована. Но как это повлияет на вашу повседневную деятельность? Если вы просто любитель, это не помешает осуществлению важных проектов и не повлияет на ваш доход.

Хотя ваша машина имеет решающее значение для бесперебойной работы вашего бизнеса, вы должны учитывать влияние простоев, которые могут у вас возникнуть.Если окружение, в котором вы находитесь, способствует преждевременному выходу из строя и находится вне вашего контроля, стоит иметь более надежное устройство, которое проще по сравнению с универсальным устройством, которое не работает.

В таком случае лучше всего подойдет трансформаторный сварочный аппарат, поскольку он прочен, надежен и редко выходит из строя.

Область применения

Сварочные аппараты для трансформаторов — это неприхотливое оборудование, которое используется практически во всех сферах человеческой деятельности, где необходимы сварочные соединения для железных металлов.

Приборы используются для следующих целей:

Ремонт и прокладка трубопроводов.
Сварка водопроводных трубопроводов.
Устройство металлических конструкций на стройплощадке.
Соединение листовых материалов, два в стык и внахлест.

Плюсы

Начальная стоимость невысока.
Идеален для ремонта фермы.
Сварщик не требует обслуживания.
Эксплуатационные расходы также относительно низкие.
Высокая надежность.

Минусы

Зажигать дугу сложно.
Чувствителен к снижению напряжения в сети.

Что вам подходит?

Хотя инверторные сварочные аппараты имеют преимущества перед трансформаторными сварочными аппаратами, не все из этих преимуществ могут быть вам полезны. Окончательный выбор в конечном итоге сводится к предпочтениям пользователя.

Мы предоставили вам все необходимое, чтобы помочь вам учесть ваши требования и выяснить, что вам подходит. Кроме того, мы составили список различий между инверторными и трансформаторными сварочными аппаратами с учетом таких факторов, как долговечность, вес, стоимость и т. Д.

Начнем прямо сейчас!

Стойкость

По сути, трансформаторы имеют более высокие рабочие циклы. Следовательно, теоретически они могут решать более сложные задачи, чем инверторные сварочные аппараты.На данный момент инверторы новые в магазинах и, следовательно, их долговечность сомнительна.

Прямо сейчас мы знаем о долговечности трансформаторных сварочных аппаратов, поскольку они используются достаточно долго, чтобы анализировать и повышать их долговечность. Тем не менее, инверторная технология невероятно увлекательна, поскольку вы можете вложить много энергии в небольшой легкий корпус.

Стоимость

Между сварщиками инверторов и трансформаторов ведутся давние дебаты о ценах. Многие трансформаторные сварочные аппараты экономичны, когда речь идет о начальных затратах.

Но в конечном итоге инверторный сварочный аппарат сэкономит вам много денег. Все это сводится к затратам с течением времени. Начнем с того, что инверторные сварочные аппараты потребляют меньше энергии. Хотя точная стоимость, как правило, завышена, многие профессионалы сходятся во мнении, что вы можете сэкономить около 10% на счетах за электроэнергию.

Сварочные аппараты с инвертором

также потребляют меньше расходных материалов и сварочного газа благодаря повышенной стабильности дуги.Со временем не будет безумием сказать, что сварочные аппараты окупятся сами за себя.

Масса

По сравнению с трансформаторными сварочными аппаратами, инверторные сварочные аппараты легче. Они даже вдвое меньше нескольких трансформаторных машин. Если вы выполняете неподвижные работы на большой площади, большой и здоровенный сварочный аппарат для трансформатора не будет проблемой.

Однако, если вы собираетесь перемещать сварщика или помещение ограничено, лучше всего подойдет инверторный сварочный аппарат.

Стабильность и эффективность

За последние 50 лет сварочные аппараты для трансформаторов прошли долгий путь. Используя сварочный аппарат премиум-класса, вы можете достичь привлекательного уровня эффективности, сохраняя при этом относительно стабильную дугу.

Впрочем, по сравнению с инверторными сварочными аппаратами это ничто. Большинство инверторных сварочных аппаратов вдвое эффективнее трансформаторных сварочных аппаратов. Например, по сравнению с трансформаторным сварочным аппаратом, инверторный сварочный аппарат использует половину ампер для получения аналогичного количества вольт.

Из-за этого большинство инверторных сварочных аппаратов могут работать от обычной домашней розетки, и, следовательно, вам не нужно покупать генератор или большую розетку на 220 В.

Долгое время инверторные сварочные аппараты использовали DC (постоянный ток). Хотя у них была более стабильная дуга, чем у обычных сварочных аппаратов с трансформатором постоянного тока, для сварщиков на переменном токе был доступен только один вариант.

В настоящее время инверторные сварочные аппараты могут использовать как постоянный, так и переменный ток. А поскольку инверторные сварочные аппараты более эффективны, они могут генерировать более стабильную дугу.По этой причине инверторные сварочные аппараты являются лучшим выбором с точки зрения эффективности и стабильности.

Качество сварных швов

Раз уж мы обсуждаем сварочные аппараты, давайте перейдем к сути сварки и остановимся на дуге и сварных швах. Если вы из тех сварщиков, которые работают с гладкой сталью весь день, каждый день, вам не нужно искать машину для сварки трансформаторов.

Однако мы живем в мире, который требует совершенства сварки в любом положении и на каждом материале.Сварщики с инвертором начинают сиять в этом требовательном мире. Поскольку инверторные сварочные аппараты можно запрограммировать на выполнение чего угодно, теперь мы видим, что улучшенная импульсная сварка MIG работает аналогично высококвалифицированной сварке TIG.

Программное обеспечение и усовершенствованная электроника открывают мир, который коренным образом изменил возможности сварочного аппарата. Иногда даже средний сварщик выглядит неплохо.

Когда дело доходит до качества сварки и инноваций, инверторный сварочный аппарат — лучший выбор. Тем не менее, для стали все еще можно упростить.

Рабочий цикл

Как правило, инверторные сварочные аппараты могут достигать гораздо более высоких рабочих циклов из-за размера трансформатора. Хотя более мелкие детали инверторного сварочного аппарата быстро нагреваются, их можно охладить намного быстрее и проще.

Однако в традиционных сварочных аппаратах с трансформатором детали намного больше и, следовательно, имеют тенденцию сохранять тепло и долго остывать.

Использование мощности генератора

Эффективность означает, что использование мощности генератора более возможно с помощью инверторных сварочных аппаратов, которые могут работать на портативных генераторах меньшего размера. Это невозможно с обычными сварочными аппаратами для трансформаторов.

Однако следует учитывать, что использование энергии от генератора чревато опасностями.

Функциональность

По сравнению с традиционными сварочными аппаратами для трансформаторов производительность высококачественных инверторных сварочных аппаратов значительно выше. Это особенно заметно при ручной сварке (MMA), при которой операторы считают, что сварка проще, и им не нужно «бороться» с дугой.

В основном это происходит из-за способности инверторных сварочных аппаратов иметь более высокое напряжение холостого хода и интегрировать такие функции, как Anti-Stick, Arc Force и Hot Start.Основным примером этого является сварка тонких материалов: с использованием традиционного аппарата для ручной сварки это печально известно сложно, если не непрактично.

Однако с помощью инверторных сварочных аппаратов, которые имеют неограниченную регулировку силы тока и стабильную дугу, мощность может быть значительно снижена, так что, например, лист металла толщиной 1,6 мм или секции труб можно сваривать значительно проще и контролируемым образом.

Кредит: Супавит Сретбхакди, Shutterstock

Что такое технология IGBT?

Буквы IGBT обозначают «Биполярные транзисторы с изолированным затвором».Это высокоскоростные переключающие устройства, используемые во всех сварочных аппаратах без сварки, которые упрощают регулировку напряжения.

Некоторые инверторные сварочные аппараты используют старую технологию MOSFET или транзисторы. Технология IGBT обеспечивает значительные преимущества по сравнению с MOSFET. Возможно, решающим преимуществом является то, что IGBT менее подвержены колебаниям мощности генератора и питающей сети, что делает их более надежными и менее уязвимыми для отказов или повреждений.

Когда использовать инверторный сварочный аппарат	Когда использовать сварочный аппарат для трансформатора
Внутри в регулируемой среде	В пыльной и грязной среде
Можно использовать на многих типах недрагоценных металлов	Вы можете использовать его с одним и тем же металлом изо дня в день

Заключение

За последние 15 лет инверторные сварочные аппараты претерпели стремительные преобразования. Они постоянно улучшают функциональность и стоимость. Однако это не означает, что мы должны зарывать трансформаторные сварочные аппараты, поскольку они также играют решающую роль в отрасли.

В конечном итоге все сводится к индивидуальному взвешенному решению, зависящему от множества факторов.

Кредит предоставленного изображения: (L) Mehaniq, Shutterstock | (R) Алан Сау, Shutterstock

Каковы преимущества инверторного сварочного аппарата?

Сварочная технология значительно улучшилась за последние пятнадцать лет, но каковы преимущества инверторного сварочного аппарата? Хотя традиционные трансформаторные сварочные аппараты все еще широко используются сегодня, все большее число сварщиков все больше полагаются на инверторные модели.

Каковы преимущества инверторного сварочного аппарата?

Компактная конструкция
Энергоэффективность
Потребляемая мощность
Характеристики охлаждения
Использование генератора
Преобразование переменного тока
Несколько процессов сварки
Контроль дуги
Разновидности электродов

Электродуговая сварка получила широкое распространение во время Первой мировой войны и оставалась наиболее распространенным видом сварки.Трансформаторная конструкция сварочных аппаратов была доминирующей в отрасли до тех пор, пока в 1990-х годах не начали появляться инверторные модели. Хотя модели инверторов изначально были дороже, чем модели трансформаторов, сейчас машины стоят почти столько же.

В двадцать первом веке инверторы стали более надежными и им доверяют профессионалы в области сварки. Улучшения в конструкции инверторов решили многие проблемы технического обслуживания, с которыми машины столкнулись на раннем этапе их создания. Компактные инверторные сварочные аппараты экономят электроэнергию, используют бытовые розетки, имеют несколько процессов и позволяют выбирать множество компонентов и электродов.

Какие преимущества предлагает инверторный сварочный аппарат?

Инверторы прошли долгий путь с момента их создания более двадцати лет назад . Вначале инверторы страдали от отказов компонентов и увеличения затрат на техническое обслуживание.

Тем не менее, усовершенствования в цифровых технологиях стерли большую часть проблемного прошлого инвертора. Преимущества инверторных сварочных аппаратов преобразили многих сторонников трансформаторных сварщиков.

Инвертор ARC / TIG

Компактная конструкция

Инверторы намного меньше и легче своих аналоговых трансформаторов .Стандартный аппарат для дуговой сварки на переменном токе весит более ста фунтов, а новый инвертор — около 21 фунта. Инверторы, составляющие 1/5 веса традиционного сварочного аппарата, упрощают перемещение и хранение сварочного аппарата, чем когда-либо прежде.

Когда вам звонят для завершения работы в поле, вам больше не нужно использовать грузовик компании для перевозки оборудования в поле.

Если у вас компактный автомобиль, вы можете разместить инверторный сварочный аппарат и все свое оборудование в багажнике.Инверторы идеально подходят для работы на большой высоте и в ограниченном компактном пространстве.

Ссылки по теме: Как начать и развивать сварочный бизнес за 11 шагов

Энергоэффективность

Существенная разница между стандартными сварочными аппаратами переменного тока и инверторами заключается в выходной мощности. Традиционные сварочные аппараты используют большой трансформатор для выработки энергии, а выходная мощность колеблется от 50% до 60%.

Это означает, что не менее 40% мощности не передается сварщику.Куда девается потерянная сила? Он уходит в виде тепла и увеличивает температуру машины и ее внутренних компонентов.

Для сравнения, выходная мощность инвертора колеблется от 82% до 90%. Повышенный КПД инверторов защищает машины от перегрева.

Энергопотребление

В отличие от стандартного аппарата для дуговой сварки, для которого требуется розетка на 220 вольт, в инверторах используется бытовой ток (110 вольт). Вы можете подключить инвертор к любой стандартной розетке, и вы будете использовать меньше энергии при работе с инвертором.

Поскольку инверторы потребляют меньше энергии для работы, вы сэкономите деньги на счете за электроэнергию, , и вы можете использовать несколько сварочных аппаратов, не беспокоясь о перегорании предохранителя. Если вы управляете сварочным цехом, вы сэкономите на эксплуатационных расходах, если снабдите свои цеха инверторами, а не будете использовать только традиционные сварочные аппараты.

Свойства охлаждения

Внутренние компоненты сварочного аппарата могут сильно нагреваться после нескольких часов сварки. Непрерывный нагрев может привести к выходу деталей из строя и сокращению срока службы сварочного аппарата.

Подобно настольному компьютеру, инверторы включают охлаждающий вентилятор для защиты компонентов от тепла.

Использование генератора

Когда вам нужно покинуть цех для работы за пределами предприятия, вам, вероятно, понадобится генератор, если у вас нет доступа к розетке для сварщика. Генераторы бывают разных размеров, но только большой генератор способен обеспечить питание традиционного сварочного аппарата.

Другая проблема, с которой обычно сталкиваются сварщики при сварке на открытом воздухе, — это колебания мощности генератора.В отличие от стандартной розетки, подключенной к электросети, генераторы подвержены колебаниям. Если ваша мощность меняется во время сварки, вы не можете управлять дугой или сварочной ванной.

При использовании инвертора колебания мощности генератора не повлияют на качество сварных швов. Новые инверторные сварочные аппараты включают биполярные транзисторы с изолированным затвором (IGBT).

Эта новая технология регулирует напряжение машины и позволяет работать со старым шатким генератором с нестабильной выходной мощностью.Стандартные сварочные аппараты могут получить повреждения во время колебаний мощности, но инвертор использует свое программное обеспечение для компенсации любых изменений напряжения.

Преобразователь переменного тока

В отличие от стандартного сварочного аппарата, в котором используются электроды переменного и переменного тока, инверторы преобразуют переменный ток в постоянный. Инверторы могут использовать вход переменного тока высокого напряжения и изменять ток на выход постоянного тока с более низким напряжением.

Специализированное программное обеспечение инверторов преобразует и регулирует ток. Поскольку программное обеспечение регулирует напряжение, а не трансформаторы традиционных машин, трансформатор инвертора небольшой и легкий.Небольшой трансформатор позволяет инвертору быть компактным и удобным для переноски.

Ссылки по теме : Что означает DCEN в сварке?

Несколько сварочных процессов

Сварка палкой остается доминирующим процессом в мире сварки. Тем не менее, другие методы, такие как MIG и TIG, позволяют добиться прочных сварных швов на материалах и в ситуациях, которые невозможны с помощью дуговой сварки.

До появления инверторов вам приходилось использовать другой аппарат, если вы хотели переключиться с сварки штучной сваркой на сварку TIG.Премиум-инверторы позволяют использовать один аппарат для нескольких видов сварки.

Инверторы

имеют простые компоненты, которые вы настраиваете для нового процесса, и большинство моделей включает пистолет MIG, держатель стержня и соответствующие кабели. Вместо того чтобы покупать отдельные компоненты для каждого процесса, вы найдете все необходимое оборудование в одном инверторе.

Ссылки по теме: Преимущества сварщика >> Заработная плата, рабочее время | Баланс рабочей жизни

Контроль дуги

По сравнению со стандартными аппаратами для дуговой сварки инверторы обеспечивают превосходный контроль электрической дуги. Для получения надежных сварных швов необходима стабильная и легко управляемая дуга. . Программное обеспечение инвертора позволяет вам настроить способ управления дугой.

Поскольку инверторы имеют более высокое напряжение холостого хода, чем стандартные машины, инверторы легче запускать и поддерживать дугу.

Разновидность электродов

Стандартные машины используют только переменный ток для сварки, но инверторы преобразуют переменный ток в постоянный. При сварке постоянным током вы можете выбрать различные электроды, которые работают с постоянным током и постоянным током +.

Хотя некоторые электроды можно использовать с любым током, специальные электроды предназначены для решения конкретных задач. Если вы используете только аппарат для дуговой сварки на переменном токе, ваши возможности для сварочных работ ограничены.

С инвертором вы можете начать свой день с сварки нержавеющей стали и за несколько минут переключиться на алюминиевый стержень.

Ссылки по теме: Есть ли срок годности сварочных электродов? Срок годности электродов

Каковы недостатки инверторных сварочных аппаратов?

Хотя преимущества инвертора намного перевешивают недостатки, стоит упомянуть несколько проблем, которые типичны для инверторов.

Дешевые инверторы ненадежны
После истечения ограниченной гарантии ремонт инверторов обходится дороже
Менее долговечны, чем традиционные машины

Дешевые ненадежные инверторы

Как вы уже знаете, самый недорогой инструмент не прослужит вам всю жизнь. Инверторы — замечательные машины, если вы готовы заплатить более 200 долларов. Самые дешевые инверторы стоят менее 80 долларов и представляют собой плохо сконструированные сварочные аппараты, у которых мало функций.

Если вам повезет, вы можете использовать дешевый инвертор в течение нескольких месяцев, прежде чем он выйдет из строя. Стоимость ремонта недорогой модели может быть вдвое меньше стоимости машины . Когда вы покупаете инверторы, потратьте дополнительные деньги на качественную машину, которая прослужит несколько лет.

Более высокие затраты на ремонт

Некоторые традиционные сварочные аппараты переменного тока сохраняют ту же конструкцию более пятидесяти лет, они недороги и просты в ремонте. Инверторы более сложные и содержат программное обеспечение и электронику, которых нет в стандартных машинах.

По истечении срока гарантии вы заплатите немного больше за обслуживание инвертора. Один из способов избежать высоких затрат на ремонт — продлить первоначальную гарантию. Некоторые производители позволяют покупать расширенную гарантию при покупке.

Менее долговечны, чем сварочные аппараты переменного тока

Несмотря на то, что компактная конструкция инвертора практична при работе за пределами объекта, он не такой прочный, как громоздкий сварочный аппарат переменного тока. Легкие инверторы более восприимчивы к повреждению при падении или в пыльной среде.

Если ваш инвертор покрывается взвешенными в воздухе частицами, такими как те, которые присутствуют в зерновом бункере, внутренняя электроника машины может выйти из строя и, возможно, выйти из строя.

Заключительное слово

Если вы использовали стандартный сварочный аппарат переменного тока в течение нескольких лет, вы можете попробовать новую модель инвертора. Обладая многочисленными преимуществами по сравнению с традиционными машинами, инвертор дает вам свободу выбора любого процесса и настройки дуги для получения невероятных результатов.

Таким образом, вы можете подключить свой новый инвертор к стандартной розетке и выполнять сварку с уверенностью и точностью.

Инверторные сварочные аппараты Vs. Сварочные аппараты для трансформаторов >> Посмотрите видео ниже

Практическое, информативное руководство для самостоятельных работников

Начало работы

Существует множество способов сварки на выбор, но ни один из них не подходит для всех областей применения.Очень важно учитывать ваши навыки сварки, доступные основные процессы, а также возможности и преимущества каждого из них, чтобы определить, какой процесс лучше всего подходит для ваших нужд и областей применения.

Обзор сварочных процессов

Наиболее распространенными процессами являются MIG, TIG и Stick. У каждого из них есть преимущества и ограничения для определенных приложений. Не существует универсального подхода.

MIG / газовая дуговая сварка металла (GMAW) — Сварщики MIG используют проволочный сварочный электрод на катушке, которая подается автоматически с постоянной предварительно выбранной скоростью.Дуга, создаваемая электрическим током между основным металлом и проволокой, расплавляет проволоку и соединяет ее с основанием, создавая высокопрочный сварной шов с прекрасным внешним видом и небольшой потребностью в очистке. Сварка MIG чиста и проста, ее можно использовать как на тонких, так и на толстых металлах.
Подобно MIG, дуговая сварка порошковой проволокой (FCAW) * представляет собой процесс подачи проволоки, но отличается тем, что самозащитная сварка FCAW не требует защитного газа. Вместо этого порошковая проволока защищает дугу от загрязнения. Это простой и эффективный подход, особенно при сварке на открытом воздухе, в ветреную погоду или на грязных материалах.FCAW широко используется в строительстве из-за высокой скорости сварки и портативности.
Сварка MIG и порошковой проволокой проста в освоении и позволяет создавать чрезвычайно чистые сварные швы на стали, алюминии и нержавеющей стали. Оба процесса позволяют сваривать материалы толщиной до 26 калибра.
* Процесс FCAW предлагается на машинах Miller® MIG.

Дуговая сварка TIG / газом вольфрамовым электродом (GTAW) — В этом процессе дуговой сварки для сварки используется неплавящийся вольфрамовый электрод.Область сварного шва защищена от атмосферного загрязнения защитным газом (обычно аргоном) и присадочным металлом, хотя некоторые сварные швы, известные как автогенные швы, этого не требуют. Сварочный источник постоянного тока вырабатывает энергию, которая проходит по дуге через столб высокоионизированного газа и паров металлов, известный как плазма.
Сварка
TIG чаще всего используется для сварки тонких профилей из легированной стали, нержавеющей стали и цветных металлов, таких как алюминий, магний и медные сплавы.Этот процесс дает оператору больший контроль над сварным швом, что позволяет получать прочные и высококачественные сварные швы. TIG сравнительно сложнее и труднее в освоении, чем другие процессы, и он значительно медленнее.

Дуговая сварка палкой / экранированным металлом (SMAW) — На протяжении многих лет палка была самым популярным методом сварки в домашних условиях. В этом процессе используется электрический ток, протекающий из зазора между металлом и электродом для дуговой сварки. Stick эффективен для сварки большинства сплавов или соединений и может использоваться в помещении и на открытом воздухе или на сквозняках.Кроме того, это наиболее экономичный метод, обеспечивающий хорошее сцепление с ржавыми или грязными металлами.
Однако он ограничен металлами толщиной не менее 18, требует частой замены стержней, выделяет значительные брызги и требует очистки готовых сварных швов. Сварку палкой также труднее изучить и использовать, особенно способность зажигать и поддерживать дугу. Доступны аппараты для дуговой сварки переменным, постоянным или переменным / постоянным током, причем переменный ток является наиболее экономичным. Он используется для сварки более толстых металлов от 1/16 дюйма и более.Эти машины — хороший выбор для фермеров, любителей и домашних работников.

На приведенной ниже схеме показан каждый сварочный процесс. Учтите эти факторы, решая, какой процесс лучше всего подходит для ваших общих нужд.

Сварка МИГ

Самый простой процесс для изучения
Возможна высокая скорость сварки
Лучший контроль на тонких металлах
Возможна очистка сварных швов без образования шлака
То же оборудование можно использовать для порошковой сварки

Сварка TIG

Обеспечивает высочайшее качество и точность сварных швов
Высокоэстетичные сварные швы
Позволяет регулировать подвод тепла при сварке с помощью педали

Порошковая сварка

Работает так же хорошо, как липнет к грязному или ржавому материалу
Сварка в нерабочем положении
Глубокий провар для сварки толстых профилей
Повышенная скорость наплавки металла
Более щадящая сварка грязных или ржавых материалов

Сварка стержнем

Лучше подходит для ветреных и наружных условий
Более щадящая сварка грязного или ржавого металла
Хорошо работает с более толстыми материалами

Какой процесс лучше всего соответствует вашим потребностям?

Определите типы сварочных работ и материалы, которые вы будете сваривать чаще всего.Вы создаете скульптуры из металла? Собираетесь ли вы отремонтировать старый маслкар в своем гараже? Мотоцикл, который вы купили много лет назад, требует изготовления? Может быть, вам нужно сделать базовый ремонт сельхозтехники.

Возможные проекты	Средняя толщина материала
Кузов авто	3/16 дюйма или меньше
Рамы и ограждения прицепов	от 1/4 дюйма до 5/16 дюйма
Ферма, ранчо и ландшафт	от 5/16 дюйма до 3/8 дюйма
Толстые конструкционные элементы	Более 3/8 дюйма
Велосипеды, газонокосилки или рамы для труб	1/16 дюйма
Лодки, автомобили и мотоциклы	От 1/16 дюйма до 1/8 дюйма
Стойки охотничьи и хозяйственные	От 1/16 дюйма до 1/8 дюйма
От общего до капитального ремонта	от 3/16 дюйма до 1/4 дюйма

Заблаговременное выделение времени для определения проектов, которые займут наибольший процент вашей сварочной деятельности, поможет вам определить конкретную толщину металла, с которой вы, вероятно, будете сваривать чаще всего, и, в конечном итоге, поможет вам выбрать наиболее подходящего сварщика.

Пора уточнить детали. Давайте посмотрим, какой процесс сварки можно использовать для каждого типа металла. Имейте в виду, что многие из этих материалов также обрабатываются с использованием различных комбинаций двух или более металлов для усиления прочности и функциональности.

Металл	Сварочный процесс
	МИГ	Рукоять	TIG
Сталь	Х	Х	Х
Нержавеющая сталь	Х	Х	Х
Алюминиевые сплавы	Х		Х
Чугун		Х
Хромолибден			Х
Медь			Х
Латунь			Х
экзотических металлов (магний, титан и т. Д.)			Х

Какие факторы следует учитывать при определении бюджета?

Тип сварочного аппарата, который вы приобретаете, должен подходить для конкретных функций, которые вам требуются, а также для проектов, над которыми вы будете работать больше всего. Подумайте о своей конечной цели и подумайте о возможностях повышения эффективности вашего сварщика.Вы хотите больше мощности или силы тока в будущем? Вы когда-нибудь захотите изучить или использовать дополнительные сварочные процессы?

Важно учитывать различные требования к силе тока и мощности, а также рабочий цикл, необходимый для достижения наиболее эффективных и экономичных эксплуатационных результатов для проектов, которые вы планируете завершить.

В дополнение к стоимости самого сварочного аппарата не забудьте включить в него расходы на принадлежности и расходные материалы, которые потребуются для работы вашего нового сварочного аппарата.Сюда входит защита от сварки (каска, перчатки, куртка и т. Д.), А также газ и расходные материалы.

Не спешите принимать решение о покупке. Найдите время, чтобы определить свои потребности. Если у вас есть вопросы или что-то неясно, Миллер может ответить на любые ваши вопросы о сварочных процессах, преимуществах, ограничениях и работе аппарата. Когда вы будете готовы сопоставить конкретную модель с задачей, хобби или бизнесом, Миллер может предложить модель или продукт, который лучше всего подходит для вас.

Miller предоставляет качественных сварочных аппаратов с 1929 года. Когда вы будете готовы совершить покупку, для нас будет честью, если вашим первым сварщиком будет сварщик Miller.

Как работает инверторный сварочный аппарат?

Инверторные сварочные аппараты

подходят для всех процессов дуговой сварки, таких как MIG / MAG, электродная и плазменная сварка. В зависимости от выходной мощности инверторные сварочные аппараты подключаются к электросети с одной или тремя фазами. Основной принцип инвертора соответствует принципу импульсного источника питания.

Больше комфорта с инверторными сварочными аппаратами

Как работает инверторный сварочный аппарат?

Инверторные сварочные аппараты — это особый тип аппаратов для сварки в инертном газе, но инверторные сварочные аппараты работают таким же образом. Инверторные сварочные аппараты намного легче обычных сварочных аппаратов и работают очень безопасно.

В отличие от обычных сварочных аппаратов в среде защитного газа, которым для запуска требуется дополнительный трансформатор, инверторные сварочные аппараты не нуждаются в нем, потому что тяжелый трансформатор заменен полупроводниковой технологией, а управление осуществляется с помощью небольшого потенциометра, который управляет электроникой инверторного сварочного аппарата.

Сварочные аппараты

с инвертором работают с постоянным током, преимущество которого заключается в более медленном плавлении материалов с большей мощностью, несмотря на ту же силу тока.

Сварка постоянным током

Поскольку инверторные сварочные аппараты работают на постоянном токе, можно сваривать все типы электродов. Благодаря электронной регулировке сварочного тока инверторные сварочные аппараты также обладают лучшими сварочными свойствами и могут использоваться для обработки многих металлов. Благодаря компактной конструкции и небольшому весу инверторные сварочные аппараты в основном используются на строительных площадках и в коммерческих целях, поскольку они обеспечивают большую мощность при меньшем весе.

Легко транспортировать

В отличие от обычных сварочных аппаратов MIG, MAG и TIG, инверторные сварочные аппараты дороже в приобретении, но их намного проще транспортировать. Кроме того, эффективность инверторных сварочных аппаратов выше, чем у других источников сварочного тока.

Различные специальные функции благодаря последним техническим инновациям

Как работает инверторный сварочный аппарат?

Благодаря более высокой рабочей частоте инверторных сварочных аппаратов, высокодинамичные сварочные процессы можно регулировать гораздо точнее, благодаря чему могут быть реализованы различные комфортные функции, такие как функция горячего старта, которая предотвращает слипание стержневого электрода из-за короткого замыкания. временное наложение сварочного тока и более быстрый прогрев начала сварочного шва или функция защиты от прилипания.

, при котором система выдает максимальный ток незадолго до короткого замыкания, что предотвращает отжиг или прилипание электрода. Кроме того, можно использовать инверторный сварочный аппарат для электронного регулирования дуги, так что установленное значение тока непрерывно автоматически увеличивается, как только дуга укорачивается.

Это позволяет поддерживать почти постоянную длину дуги.

Выбор подходящего аппарата для дуговой сварки

Сварочный аппарат GYS MMA

Сварщик MMA, также называемый аппаратом для ручной дуговой сварки, представляет собой электрический трансформатор, который обеспечивает высокий уровень электрического тока на выходе.Выход сварочного аппарата состоит из заземляющего кабеля, подключаемого к свариваемой детали, и кабеля, снабженного электрододержателем.

Когда вы подносите электрод, обычно называемый «стержнем», близко к свариваемой детали, возникает короткое замыкание и высокотемпературная электрическая дуга, которая локально плавит металл свариваемых деталей, а также сам электрод. Он состоит из металлического сердечника, который будет составлять присадочный металл для сварки, и покрытия, которое образует защитный слой от окисления.Этот защитный слой называется «шлаком», и его необходимо удалить, когда сварной шов остынет. Таким образом, электроды являются расходными материалами, состав и диаметр которых должны соответствовать выполняемой работе.

Основными трудностями дуговой сварки являются:
• Сложность грунтования: если электрод находится слишком близко к свариваемым деталям, когда вы начинаете сварку, электрическая дуга не образуется, и электрод будет прилипать к свариваемым деталям. , вызывая прямое короткое замыкание.

• Трудность в поддержании правильного расстояния между стержнем и свариваемыми деталями: из-за износа стержня сварщик должен постоянно корректировать свое положение.

Сварщики трансформатора

называются «шунтами ». Инверторные сварочные аппараты MMA являются развитием этой технологии, в них используется электронный трансформатор, который непрерывно регулирует выходную мощность. Инверторные сварочные аппараты MMA более компактны и легки, они обеспечивают лучшее качество сварки благодаря точному регулированию мощности и, как правило, оснащены предохранительным устройством, которое отключает ток в случае прилипания электрода.

Сварщик MMA больше подходит для небольших работ (ремонт и т. Д.), чем для производства:
— его легче транспортировать, потому что он не требует газового баллона
— его меньше беспокоят сквозняки при использовании на открытом воздухе — его можно использовать для сварки большинства металлов, просто заменив стержень
— он позволяет сложные доступная сварка благодаря длине стержней
— это самая недорогая технология

В чем разница между сваркой на переменном и постоянном токе?

Сварка на переменном и постоянном токе — это виды дуговой сварки, при которых для получения электрической дуги используются разные токи.Эти типы сварки включают создание электрической дуги между электродом и свариваемым металлом. Электрическая дуга обеспечивает плавление металлов вместе. Для создания дуги используется источник питания, который может использовать переменный ток (AC) или постоянный ток (DC). Выбор источника питания (переменного или постоянного тока) определяет полярность электрического тока, протекающего через электрод. Используемый источник питания также влияет на получаемый сварной шов.

Выбор правильной полярности электродов влияет на прочность и качество сварного шва.Обычно известные как «прямой» или «обратный», два типа протекания тока также называют «отрицательным электродом» и «положительным электродом». Полярность постоянного тока постоянна, в то время как полярность переменного тока течет в одном направлении половину и половину времени. времени в другом, обратном направлении.

Нажмите здесь, чтобы увидеть наши последние подкасты по технической инженерии на YouTube .

Что такое сварка постоянным током?

Постоянный ток — это электрический ток постоянной полярности, протекающий в одном направлении.Этот ток может быть положительным или отрицательным. При сварке постоянным током, поскольку магнитное поле и ток дуги постоянны, образуются стабильные дуги.

Преимущества

Преимущества сварки постоянным током:

Более плавная сварка, чем у AC
Более стабильная дуга
Меньше брызг
Негатив постоянного тока обеспечивает более высокую скорость наплавки при сварке тонких листов.
Позитив постоянного тока обеспечивает большее проникновение в металл шва

Недостатки

Недостатками сварки постоянным током являются:

Сварка постоянным током не может решить проблемы с дугой
Оборудование дороже, так как токи постоянного тока требуют внутреннего трансформатора для переключения тока

Приложения

Сварка

на постоянном токе идеально подходит для соединения более тонких металлов, а также используется в большинстве случаев сварки штангой, включая сварку TIG сталей.Этот вид сварки также подходит для потолочных и вертикальных работ.

Что такое сварка на переменном токе?

Переменный ток — это электрический ток, который меняет направление много раз в секунду. Ток с частотой 60 Гц будет менять полярность 120 раз в секунду. При сварке на переменном токе, поскольку магнитное поле и ток быстро меняют направление, нет чистого отклонения дуги.

Преимущества

Преимущества сварки на переменном токе:

Переменный ток между положительной и отрицательной полярностью обеспечивает более устойчивую дугу при сварке магнитных деталей
Устраняет проблемы с дугой
Обеспечивает эффективную сварку алюминия
Сварочные аппараты переменного тока дешевле аппаратов постоянного тока

Недостатки

Недостатками сварки на переменном токе являются:

Больше брызг
Качество сварки не такое гладкое, как при сварке постоянным током
Менее надежен и поэтому более сложен в обращении, чем сварка постоянным током

Приложения

При переключении на положительный ток переменного тока он также помогает удалять оксид с поверхности металла — следовательно, он подходит для сварки алюминия.

Сварка

переменным током также широко используется в судостроении, особенно для сварных швов, поскольку она позволяет устанавливать ток выше, чем при сварке постоянным током. Сварка на переменном токе также обеспечивает быстрое заполнение и используется для сварки толстых листов вниз.

Одно из основных применений сварки на переменном токе — это намагничивание материалов. Это делает его полезным для ремонта техники.

Как TWI может помочь?

TWI была в авангарде разработки процессов дуговой сварки и, как таковая, предлагает ряд сопутствующих услуг.Достижения включают в себя изобретение процесса сварки MIG с двумя проволоками (используемого для увеличения скорости сварки и скорости наплавки металла или для придания формы сварному шву) и технологии управления транзисторами, которые проложили путь для TWI к разработке импульсной сварки TIG, сварки MIG с коротким замыканием и импульсной сварки MIG процессы.

Наша команда, состоящая из более чем 20 профессионалов в области сварки, в том числе высококвалифицированных международных инженеров-сварщиков, может предоставить квалифицированные рекомендации по любому вопросу, связанному с соединением материалов.
