Устройство фронтона: Фронтон дома — виды и устройства (фото, видео)

Содержание

Фронтон дома — виды и устройства (фото, видео)

Некачественно сделанный фронтон сводит к нулю все старания по обустройству крыши. Чтобы затраты на дорогой кровельный материал оправдались, необходимо обшить участок стены, который с боков ограничивают скаты крыши, а снизу карниз, и выполнить термоизоляцию с помощью подходящего утеплителя. Как правильно отделать фронтон дома, какой материал и способ монтажа лучше расскажет сегодняшняя статья.

Содержание статьи

Устройство и виды

Фронтон – это часть торцевой стены, располагающаяся между двумя скатами крыши, снизу которой располагается карниз. Этот элемент присутствует почти у каждого вида скатных кровель, кроме шатровой и вальмовой. В зависимости от внешнего вида фронтоны разделяют на следующие категории:

  1. Треугольный. Самый распространённый вид характерный для двухскатных крыш с прямыми скатами. По форме он напоминает равнобедренный, равносторонний треугольник, две стороны которого формирует свес скатов, а основание — карниз.

    Треугольная щипцовая стена

  2. Пятиугольный. Эта разновидность фронтона – отличительный знак двухскатных ломанных крыш. Он будто состоит из двух, сложенных вместе фигур, треугольника и трапеции. Пятиугольный фронтон имеет большую площадь, поэтому его монтаж связан с изготовление надежного каркаса.

    Пятиугольная щипцовая стена

  3. Трапециевидный. Фронтоны в виде трапеции строят для полувальмовых крыш датского и голландского вида. Как и говорит их название, они имеют трапециевидную форму, основанием которой служит карниз, а сторонами скаты крыш.

Трапециевидная щипцовая стена

Помимо основных видов в архитектуре используют более замысловатые виды фронтонов в форме полукруга, киля, лука, ступенек. Материал, из которого их изготовляют, может совпадать с основным материалом стен, а может использоваться другой вид отделки.

Если помещение под кровлей не предназначается для использования в качестве жилого, то минимально допустимая высота фронтона согласно строительным нормам составляет 0,7 м. В случае, если домовладельцы планируют использовать чердак в хозяйственных целях, требуется высота 1,5 м и выше. Для оборудования жилых одноуровневых мансард расстояние от карниза до конька крыши должно составлять не менее 2,5 м, для двухуровневых – 5 м или выше.

Фронтонный свес

Фронтонный свес – это выступающий элемент скатов крыши, обрамляющий торцевой фронтон по бокам и переходящий в карниз. Ширина свеса не регламентируется строительными нормами, обычно этот параметр варьируется в районе 0,4-0,7 м. Чем шире фронтонный свес, тем лучше он защищает отделку стены от попадания влаги. Однако, важно, чтобы этот элемент гармонировал с общим архитектурным замыслом. Сделать фронтонный свес можно следующими способами:

Схема расположения фронтонного свеса

  • За счет обрешетки. Когда происходит монтаж обрешетки на стропильную системы, ее удлиняют так, чтобы она формировала свес над фронтоном торцевых стен. Этот метод подходит для кровельных материалов с небольшой массой (еврошифера, битумной черепицы, мягкой кровли), если ширина свеса менее 40-50 см. Для более массивных конструкций этот способ ненадежен, так как доски обрешетки не выдержат увеличенную нагрузку.

    Монтаж свеса на обрешетке

  • За счет стропильной системы. Чтобы сделать монтаж на стропильной системе, необходимо уложить мауэрлатный брус, так чтобы он выходил за периметр дома. Тогда первая стропильная пара и коньковый прогон также сформируют свес, защищающий от атмосферных осадков. Расстояние, на которое выносится стропильная система определяет ширину свеса. Устройство фронтона с выносом стропильной системы сложнее и дороже обычного, однако, этот способ позволяет сделать свес любой ширины.

Формирование свеса за счет стропильной системы

Чтобы материал свеса сам не страдал от воздействия влаги, с нижней стороны его необходимо подшить. Для отделки используют древесину, сайдинг, софиты, профнастил. Опытные кровельщики советуют подшивать свесы специализированными софитами с перфорацией, чтобы не ограничивать проникновение воздуха в толщу кровельного пирога.

Обшивка свеса

Способы возведения

Теперь, зная, что такое фронтон, мы перейдем к вопросу, когда же происходит его монтаж. Даже опытные кровельщики не могут однозначного ответить на этот вопрос однозначно. Выбирать приходится из следующих вариантов:

  1. Перед возведением крыши. Многие мастера считают этот вариант более удобным, потому что выдающиеся части крыши не мешают работе. Способ установки фронтона до сборки стропильной системы актуален для регионов с сильными, порывистыми ветрами, где стена под крышей используется как дополнительная опора для скатов. К тому же, заранее возведя фронтон, легче задавать геометрию кровли с помощью кирпичной кладки, бревна и бруса.

    Монтаж фронтона перед возведением крыши

  2. После возведения крыши. Так называют монтаж фронтона, когда он происходит после окончанию кровельных работ. Это незаменимый метод в случае, если строительство фронтона заключается в устройстве каркаса и его последующей обшивке. Его преимущество в том, что не нужно рассчитывать и размечать форму фронтона, требуется просто заполнить свободное пространство между скатами. Однако, свесы и карниз могут мешать подобраться к труднодоступным местам.

Устройство щипцовой стены после монтажа крыши

Обшивка фронтона

Выбор материала, с помощью которого обшить фронтон – вопрос, мучающий каждого домовладельца. Ведь хочется, чтобы он был не только практичным и долговечным, но и не портил привлекательный облик дома. К счастью, строительные магазины предоставляют огромные возможности для выбора:

  • Древесина. Классический вариант обшивки фронтона, который никогда не теряет актуальности. Натуральная древесина – это натуральный материал, который прекрасно защищает от холода и ветра. Одна ввиду низких влагозащитных свойств дерева, фронтон, обшитый им, придется каждый сезон покрывать защитными лакокрасочными составами. Но даже при условии качественного ухода, он не прослужит более 10-15 лет, после который потребуется полная реконструкция.

    Обшивка деревом

  • Сайдинг. Сайдингом называют модульный панели из поливинилхлорида или металла, снабженные по всей длине крючочками, с помощью которых они крепятся друг к другу и к профилю. Широкая цветовая гамма сайдинга позволяет выбрать оттенок, подходящий к отделке основных стен или к кровельному материалу.

    Обшивка с помощью сайдинга

  • Кирпич. Кирпичную кладку используют для отделки домов из этого же материала, газосиликата или бетона. Большой вес кирпича увеличивает нагрузку на фундамент, поэтому такой вид обшивки нужно планировать на этапе проектирования. Кроме того, кладка из белого силикатного кирпича выглядит не так эффектно, поэтому фронтон придется оштукатурить.

Отделка кирпичной кладкой

Оборудование фронтона крыши – важный момент строительства, который отражается не только на внешнем виде дома, но и на удобстве его использования. Поэтому монтаж этого элемента кровли заслуживает внимательного изучения и профессионального подхода.

Видео-инструкция

Как сделать фронтон крыши — устройство фронтона крыши

При выполнении кровельных работ часто возникают затруднения по поводу того, как сделать фронтон крыши. Хотя это и небольшой участок, который в некоторых случаях практически не несет нагрузки, но от правильности его изготовления может частично зависеть, насколько теплым будет дом.

Зачем прилагать усилия

Фронтоны являются очень важной частью постройки, особенно в тех случаях, когда пространство чердака планируется использовать под мансардный этаж. От того, насколько качественно они будут выполнены, будет зависеть комфорт тех, кто будет находиться в этом помещении. Даже если чердак будет холодным, качественные стены воспрепятствуют выдуванию воздуха, что будет дополнительным барьером на пути холода с улицы в помещение. Кроме того, дождевая вода и другие осадки не будут просачиваться в дом. В некоторых случаях дополнительные балки стропильной системы могут опираться на эти возвышения. При отсутствии фронтонов от сильного порыва ветра вся крыша могла бы быть повреждена или полностью снесена. Но защитная функция не является ключевой, немаловажным моментом является декоративная составляющая.

Виды фронтонов

Форма фронтонов определяется тем, какая стропильная система выбрана.

Треугольный

Треугольные. Это вид, который встречается чаще всего. Такими они бывают при односкатной, двускатной крыше, а также вальмовой.

Полукруглые. Фронтон такого типа актуален, если сама крыша выполнена в форме арки.

Самцовый

Самцовые. Обычно присутствуют в строениях из сруба. Фронтон в этом случае является логическим продолжением стены. Он также выполняется в форме треугольника.

Ступенчатый

Ступенчатые. Напоминают две лестницы, которые поднимаются кверху и сходятся одна с другой.

Трапециевидный

Трапециевидные. Этот вид обычно присутствует при так называемых ломаных стропильных системах, а также полувальмовых крышах, когда по ходу скатов в определенном месте делается еще больший угол.

Разорванный

Разорванные. В обычных домах такой вид встретишь редко, разве что в каких-то особняках. Он представляет собой незавершенный треугольник, верхушка которого не сомкнута, а пространство используется для того, чтобы установить капитель или какую-либо фигуру.

Каждый из таких видов требует особого подхода, а подчас и высокого мастерства при его возведении.

Расчет фронтона

Такой случай — редкость

Некоторые шаги необходимо предпринять еще до того, как начнется возведение фронтона.

  • Фронтон практически никогда не возводится до того, как будет готова стропильная система и накрыта крыша. В этом случае очень сложно точно рассчитать его размеры и идеальную форму. Если сделать это раньше времени, тогда возникнет опасность его обрушения, что может нанести достаточно серьезный вред всему строению. Обычно на такой шаг идут в том случае, когда в некоторых узлах стропильная система будет опираться на конструкцию щипцовой стены.
  • Нужно определиться с материалом, из которого будет возведено сооружение. Если здание деревянное, то вопросов тут не возникнет – однозначно будет использоваться древесина.
  • Иногда требуется армопояс
    Хорошо проверьте на качество возведенные стены и фундамент. Если крыша вальмовая и планируется четыре фронтона кирпичной кладки, то это добавит значительный вес, который может быть критичным. Возможно, придется сделать армопояс.

  • Важно точно определиться с его формой и размерами. Высота будет зависеть от типа кровельной системы. Чем больше угол кровли, тем большей будет высота. Определить ее достаточно просто – необходимо промерять рулеткой расстояние от коньковой балки до верхней части стены. Оптимальным значением для мансардного чердака является 2,5‒3 м.
  • Отталкиваясь от этих значений, можно будет посчитать количество необходимого материала. Чтобы сделать это, необходимо высчитать площадь фигуры, которая положена в основание нашего фронтона. Если это равнобедренный треугольник, то сделать это можно по геометрической формуле. Когда фигура достаточно сложная, то ее можно разбить на несколько простых, высчитать их площади и суммируя, получить необходимый результат.
  • Стоит подумать о том, нужно ли будет усиление жесткости для фронтона. Этого можно добиться, сделав дополнительные бетонные столбики, укрепив конструкцию вертикальными деревянными балками. Раньше очень популярным методом было строительство стены, которая проходила через весь чердак и делила его на две части. Она служила перпендикулярной опорой сразу для двух щипцовых конструкций.
  • Будет ли размещаться лаз или окно в одном или нескольких фронтонах.
  • Также на этом этапе можно определиться с тем, будут ли обшиваться щипцовые стены, и какая для этого будет применяться облицовка.
  • До возведения фронтона можно позаботиться о том, чтобы уже была установлена ливневая система.

Расчеты

Обратите внимание!
Если фронтоны повернуты в подветренную сторону, то в этом случае лучше избегать делать в нем какие-либо лазы. Это может привести к разрушению как самого фронтона, так и к повреждению кровли при больших порывах ветра.

Кирпичный фронтон

Для того чтобы фронтон кирпичного дома имел прочное основание и был выдержан во всех плоскостях, необходимо сделать следующее:

  • Еще во время кладки кирпичных стен необходимо будет сделать два дополнительных ряда. Их толщина уже может соответствовать толщине будущей конструкции торцевой стены.
  • Если не планируется опора стропильной системы на фронтон, и она уже готова, тогда необходимо обеспечить ориентир для вертикальной плоскости. Для этого по отвесу или при помощи уровня монтируем вертикальную балку от коньковой доски. Она должна быть продолжением плоскости стены дома.
  • От вершины балки к углам фронтона опускаем леску или веревку, она будет индикатором формы будущей конструкции. Бечевка должна в точности повторять очертания. Если крыша ломаная, тогда необходимо также обеспечить соответствующий угол.
  • При кладке кирпича на раствор соблюдайте такой же шаг расшивки, как и у стены, чтобы конструкция выглядела монолитно.
  • Дополнительно в швы можно укладывать армирующую сетку. Она придаст большую жесткость и устойчивость.
  • Если вы планируете лаз или окно в конструкции фронтона, то на этапе, когда кладка будет подходить к нижнему уровню будущего проема, необходимо установить деревянный каркас прямоугольной или квадратной формы, который будет служить нашим ограничителем, и обложить его по контуру. После того как будет изготовлена верхняя перемычка, его можно будет спокойно демонтировать.
  • Для того чтобы обеспечить наилучшее примыкание торцов, крайние кирпичи можно срезать под угол ската болгаркой с алмазным диском.
  • Если для фронтона требуются дополнительные ребра жесткости, то применяются методы, которые описывались выше.

Возведение деревянного фронтона

Деревянный фронтон

В случае с деревянным вариантом для соблюдения вертикальной и горизонтальной плоскости необходимо выполнить такие же шаги, как были описаны для предыдущего варианта.

  • Если фронтон делается, например, для бани из сруба, тогда он должен быть логичным продолжением стен.
  • Бревна укладываются также с выборкой продольной канавы в нижней части.
  • Т.к. в этой конструкции невозможно осуществить перевязку с боковыми стенами, то необходимо использовать деревянные шипы. Они устанавливаются каждые 80‒100 сантиметров. Для этого необходимо на глубину 2,5 бревен просверлить отверстие при помощи винтового или перьевого сверла. Дальше забивается шип и утапливается, чтобы не мешать укладке следующего бревна.
  • Торцы каждого элемента запиливаются под угол ската крыши.
  • Дополнительно в каждый торец монтируется саморез с шестигранной головкой.
  • Если вы хотите обеспечить дополнительные опоры для жесткости, то можно к нижней стороне стропильных ног установить балки, которые соединят два фронтона. К этим балкам при помощи металлических уголков фиксируются брусья фронтона.
  • Окна и двери необходимо планировать заранее, чтобы изготовить бревна необходимой длины. В этом случае по периметру окна обязательно осуществляется дополнительное усиление при помощи шипов.

Пример каркаса фронтона

Если фронтоны изготавливаются для деревянного дома, который собран каркасным методом, тогда можно использовать способ, который значительно легче. В этом случае нет необходимости в возведении сложных конструкций с переплетом. Достаточно будет установить вертикальные доски, ширина которых должна соответствовать тем, которые использовались при возведении стен. Шаг их монтажа составляет 60 см или больше. Устанавливаются также несколько горизонтальных перемычек, которые связывают вертикали между собой. Там, где планируется оконный проем, делаются дополнительные ребра жесткости.

Фронтон является продолжением стен

Обратите внимание!
Помните, что фронтон необязательно должен быть кирпичный. Даже для дома из кирпича можно сделать деревянный фронтон по принципу того, который описан для каркасного здания. Такой же метод применим и для строения из бруса. Но в этом случае будет сложнее сделать утепление, если планируется дополнительная комната под крышей.

Обшивка фронтона

Обшивка фронтона сайдингом

В некоторых случаях будет недостаточно просто возвести фронтон, необходимо сделать его облицовку своими руками. Она, например, может понадобиться тогда, когда вы решили все здание обшить сайдингом. Или торец был собран по каркасной технологии и необходимо довершить всю конструкцию.

Если вы решили делать облицовку из сайдинга, тогда необходимо приобрести количество материала, которое будет равно площади фронтона вашего дома. Также понадобится опорный профиль и металлические крепежи, профиль для отлива и планка, которой можно будет закрыть торец там, где кровельный настил примыкает к обрешетке.

  • При помощи лазерного нивелира, необходимо определить плоскость фронтона. Для этого понадобится спроецировать линию параллельно стене и промерять рулеткой расстояние от линии до фронтона в различных точках. (Сделать это можно и другим способом. Для этого вкручиваются два самореза в доски, о которых мы знаем, что они находятся в одной плоскости. Отмеряем одинаковое расстояние от доски до нитки. И точно так же в различных местах замеряем расстояние от нитки до фронтона). Если во время строительства получилось соблюсти точность, тогда особых проблем не будет и сразу можно переходить к монтажу. Если плоскость не соблюдена, тогда нужно определить, на какое расстояние и в каком месте необходимо увеличить зазор между стеной и профилем.
  • Для начала вся поверхность фронтона обтягивается паробарьером. Это необходимо, чтобы исключить скопление влаги под будущей облицовкой.
  • Планки крепятся к торцевой стене при помощи специального подвеса, который без подкладок дает возможность отступить необходимое расстояние. Шаг металлических реек для сайдинга устанавливается от 40 см. Все будет зависеть от силы порывов ветра. Но обычно этого значения будет достаточно. Чтобы придать дополнительную жесткость, обычно монтируют перемычки. Если планируется делать утепление, то в полости обрешетки укладывается минеральная вата или пенопласт.
  • После установки профиля в нижней части крепится стартовая планка. Ее нужно выровнять при помощи строительного уровня или заранее натянутой бечевки. А по бокам устанавливается G-профиль, в который будет заходить торец каждого листа сайдинга.
  • Далее монтируются листы сайдинга. Они набираются cнизу вверх, и крепятся к обрешетке при помощи саморезов с пресс-шайбой, для этого предусмотрены специальные отверстия. Необходимо сделать зазор в 5 мм с каждой стороны, чтобы материал мог играть при температурных перепадах. В этих же целях не стоит заворачивать саморез до конца, необходимо оставить небольшой зазор так, чтобы лист не болтался, но мог смещаться в горизонтальной плоскости.
  • После того как мы завершили обшивку основной плоскости, можно переходить к нижним скатам выступающей крыши. Здесь все немного проще. Если выступ небольшой, то будет достаточно двух планок профиля по всей длине. Снизу крепится стартовая планка, в упор к стене монтируется G-профиль, производится нарезка небольших отрезков сайдинга и он набирается снизу доверху. Также необходимо поступить и со вторым скатом.
  • Далее производится монтаж отлива на основание фронтона. Он просто прикручивается при помощи саморезов с пресс-шайбой.
  • На заказ изготавливается профиль, которым мы закроем торец, где видно примыкание кровельного настила к обрешетке. По форме он будет напоминать букву П, но одна из сторон может быть немного короче другой. Длина этой планки сверху должна быть такой, чтобы попадать во вторую верхнюю волну, в случае установленного профнастила или шифера.

Процесс обшивки

Обратите внимание!
Направление профиля для крепления определяется направлением расположения сайдинга. Они всегда должны быть перпендикулярны. Если сайдинг крепится горизонтально, то обрешетка – вертикально, и наоборот.

Обшивку фронтона можно изготовить не только из сайдинга, но и из профнастила. Технология очень похожа. Обрешетка выполняется таким же способом. Точно так же укладывается утеплитель. Во время монтажа важно соблюдать нахлест одного листа на другой, чтобы вода свободно скатывалась вниз. Также крепление самого профнастила к профилям осуществляется при помощи специальных саморезов с резиновыми уплотнителями.

Видео

Инструкцию по кладке фронтона из кирпича смотрите ниже:

Вторая часть инструкции:

Фронтон — Что это такое, зачем нужен, виды

Фронтон — это верхняя часть переднего фасада здания, которая ограничивается двумя скатами крыш и карнизом. Форма фронтона может быть очень разнообразной — наиболее распространенными вариантами являются трапеция и овал.

Зачем нужен фронтон крыши, его функции?

Впервые фронтон дома возник еще в архитектуре Древней Греции и Древнего Рима. Они стали очень удачным архитектурным приемом для композиционного завершения здания любого типа. В древние времена они украшались барельефами и скульптурами. В наши дни декоративные фронтоны превратились в целое искусство, предоставляя возможность проектировщикам проявить фантазию.

На фронтон опирается стропильная система крыши. Очень важно, чтобы он был очень надежным, так как он распределяет нагрузку, которую дает крыша, на несущие стены. При проектировании нужно также учитывать внешнюю силу ветра, воздействующую на фронтон.

Часто его используют в качестве стены мансарды. Высокие фронтонные стены от 2 до 2,3 м создают дополнительное пространство, которое можно использовать как помещение, жилое или кладовую.

Материал фронтона, как и его конструкция, зависит от технологии строительства здания. Если фронтон планируется как продолжение несущей внешней стены, он будет изготовлен из того же материала, что и дом. Если фронтон проектируется как отдельная конструкция, для его устройства используются вертикальные брусья или железные опоры, которые снаружи обшиваются. Отделка деревянного фронтона предусматривает обработку материала специальными защитными растворами.

Фронтон крыши выполняет следующие функции:

  • Защитная — основным предназначением фронтона является защита фасада дома от проникновения влажности, негативного влияния порывов холодного ветра, а также от других неблагоприятных погодных условий;
  • Утепляющая — фронтон по защите от холода чем-то подобен кровле: торец дома подвергается воздействию ветра и влажности — это особенно ощутимо из-за значительной площади поверхности фронтона. Поэтому качественное оснащение фронтона — залог теплоты и комфорта в помещении;
  • Упрочняющая — необходима для придания кровле необходимого уровня жесткости. Фронтон по своим конструктивным особенностям должен стать опорой для балок, поддерживающих перекрытие.

Виды фронтонов

Среди основных видов фронтонов можно выделить следующие:

Килевидный фронтон

Килевидный — по форме он немного напоминает перевернутый киль корабля, этот образ характерен для древнерусского зодчества.  Чаще всего встречается на крышах со сложной ломаной формой. Так как изготавливается из дерева, то в наши дни уже не так популярен, как во времена зодчества и деревянного строительства. Сегодня фронтоны домов с продолговатым торцом и ломаной крышей также относятся к килевидным.

Треугольный фронтон

Треугольный — очень распространен в строительстве, обычно выполняется в форме равнобедренного треугольника. Чаще всего применяется для двускатных крыш, имеющих прямые скаты. Возник сравнительно недавно и стал очень популярным в последнее время. Может использоваться без дизайна, будучи сам по себе достаточной конструкцией.

Полукруглый фронтон

Полукруглый — внешне похож на часть круга, получил популярность в эпоху Возрождения благодаря своим наклонным карнизам. Пришел в архитектуру наших дней со времен Ренессанса, имеет полуциркульное завершение. Его профили упираются в верхнюю часть горизонтального карниза, вместо наклонных карнизов используется один дугообразный. Может быть выстроен по эллиптической или овальной дуге, не обязательно круглой.

Ступенчатый фронтон

Ступенчатый — выполняется в виде ступеней, которые уменьшаются в своих размерах ближе к верхней части.

Представляет собой завершение стены небольшими ступенями. Использование такого фронтона выгодно в том случае, если наружная стена сделана в виде отвесной конструкции без фронтонных свесов, а кровля примыкает к фронтону. В качестве материала обычно используется кирпич. Края перекрываются отдельным материалом для предотвращения попадания осадков на кладку. Такое дизайнерское решение больше характерно для домов Европы, отечественное строительство не использует такую форму.

Разорванный фронтон

Разорванный — его концы совершенно не сходятся, между ними обычно находится какое-то украшение или элемент, дополняющий общий интерьер здания.

Конструкция имеет довольно необычный вид, словно незаконченный. Образуется в результате нестыковки верхних краев крыши, без формирования цельного конька. Получившийся разрыв используют для декора, например, помещают вазы или скульптуры, или оставляют свободным пространством, в соответствии с дизайнерским проектом. Использовался в эпоху барокко, обогащая фасад.



Лучковый фронтон

Лучковый — внешне похож на дугу, напоминающую лук и тетиву, чем-то напоминает полукруглый фронтон — вся разница только в меньшей величине сегмента.

Вариант оформления фронтона в форме полукруга, дуги между стенами дома, проходящей через высшую точку фронтона. Линии профилей идут из одного центра. В определенных условиях эта форма может иметь еще и разрыв. Если сегмент круга увеличивается, фронтон трансформируется в циркульный. Возник в эпоху Возрождения.

Фронтальная часть крыши носит индивидуальный характер, на это влияет выбранный вид фронтона. О том, какие они бывают и чем характеризуются, поговорим ниже.

Трапециевидный фронтон

Часто встречается при обустройстве мансарды, используется как способ увеличить полезное чердачное пространство для создания жилого или технического помещения. В данном случае потребуется дополнительная установка балок в системе кровли. Применяют в проектах с полувальмовыми крышами.

Прерванный фронтон

Напоминает по конструкции треугольный фронтон, но с горизонтальным карнизом, может быть любой формы. Посередине разорван для определенной дизайнерской цели. Карниз и разрыв обычно используются для вставки окон, иногда декоративных элементов. Карниза может почти не быть, тогда фронтон держится на двух колоннах и называется полуфронтоном. Полное отсутствие карниза превращает его в щипец.

Раскрепованный фронтон

Вариант разорванного фронтона. Состоит из разорванных, выступающих вперед деталей кровли и карниза, называемых раскреповкой. Был особенно популярен во времена барокко, служа украшением фасада. Часто встречается на зданиях, которые сейчас являются архитектурными памятниками.

Как изготовить фронтон для крыши?

Несмотря на выбранный вид фронтона, работы по его возведению проводятся двумя способами:

  • через устройство каркаса из дерева;
  • продолжая стену кирпичной кладкой.

Фронтон сооружается на разных этапах строительства здания:

  1. До возведения крыши. Многим такой вариант проще, так как выступающие края крыши не усложняют процесс. Так проще задать геометрию кровли с помощью бревен, кирпичной кладки и бруса. Популярен в местах с частыми и сильными ветрами.
  2. После ее строительства, по окончании кровельных работ. Способ не требует расчетов и разметки формы фронтона, достаточно лишь проработать пространство между скатами. Отлично подходит, когда строительство фронтона состоит из возведения каркаса и дальнейшей обшивки.

При сооружении каркасных фронтонов вам пригодятся схемы с некоторыми нюансами процесса.

Фронтон для крыши из Ондулина

Если вы выбираете не слишком сложный в устройстве фронтон крыши частного дома, то вполне справитесь с его установкой самостоятельно. Особенно если подобрать в качестве материала качественный и не капризный ондулин. Его установка доступна даже начинающему строителю, а легкий вес листа позволит работать без привлечения бригады. К тому же прилагаемая инструкция и дополнительные элементы помогут разобраться в системе.

Пройдемся по пунктам самостоятельной обшивки ондулином двускатной крыши частного дома как наиболее доступного варианта.

  1. Установите обрешетку с помощью досок.
  2. Примерьте лист ондулина с учетом направления желобов вверх, чтобы правильно сформировать срез.
  3. К обрешетке лист крепится специальными саморезами.
  4. Листы крепить следует с нахлестом в одну волну. Прикладывая к уже установленным частям. Нахлест избавит дом от протечек.
  5. По низу фронтона смонтируйте отлив из соответствующих по размеру кусков материала.
  6. Отдельным куском закройте верхний угол конструкции.

Таким простым способом вы сможете самостоятельно обшить фронтон дома.

Как и чем правильно обшить?


© 2021 stylekrov.ru

Устройство фронтона и обшивка опытными работниками

В этой статье мы разберем общие положения, касающиеся монтажа фронтона крыши. На самом деле, многие не обращают внимания на то, что правильное устройство фронтона – очень рекомендуется тем, кто хочет себе полноценную крышу. Кровельщики компании «КАДЕТ-СПб» могут предложить не только монтаж, но и обшивку фронтона крыши.





Далее будет подробно разобран вопрос устройства фронтона, его обшивки, задеты особенности нагрузки на фронтон. Следует напомнить о важности данного материала, так как многие игнорируют необходимость укрепления и придания жесткости фронтонам, после чего их переоборудование обходится дороже.

Обшивка фронтона

Фронтон крыши – это один из основных компонентов переднего фасада здания. Его ограничивают карниз и скаты кровли. Если монтаж фронтона произвести не правильно, последствия могут привести к трещинам и полному разрушению щипцовых стен. Зачастую, ошибки при монтаже связаны с неправильно выполненными проектными работами.

Но, таких ошибок в проекте не следует бояться, так как обычно недочеты всплывают еще на этапе возведения фронтонов. В этом случае ошибки еще можно исправить, пересчитав все значения в проекте. Обшивку же следует производить после завершения всех строительных работ, так как это, фактически, чистовая отделка, которая будет служить «лицом» здания в будущем.

Последовательность строительства фронтонов

Рекомендуется делать фронтоны в процессе монтажа крыши, так как это удобнее всего. Отдельная же «доработка» крыши фронтонами в будущем сулит необязательными сложностями.

Связано это, прежде всего, с плохой доступностью места работ – после завершения монтажа крыши придется монтировать фронтоны в ограниченных условиях чердака. Но, есть и положительная стороны таких сложностей – в этом случае невозможно допустить ошибки в размерах фронтона, так как ее ограничители уже на своих местах – карниз и скаты кровли.

Стоит помнить, что фронтоны имеют немалый вес и создают дополнительную нагрузку на несущие стены здания и мауэрлат в частности. Поэтому, следует заведомо произвести расчеты, что бы понять, выдержит ли конструкция вашей крыши дополнительную нагрузку от фронтонов. Все эти расчеты должны быть выполнены еще до начала строительства и внесены в проектно-изыскательные работы.

Нагрузка на фронтонные стены

Помимо уже рассчитанной и учтенной в проекте нагрузки на фронтонную несущую стену воздействует так же и ветер. Именно ветровые потоки играют основную роль в дополнительной нагрузке на фронтонные стены. Поэтому, при расчете важны, как аэродинамические показатели здания, так и характеристики окружающей местности.

Если подробнее, то важно учесть на открытой ли местности находится строение, в каком регионе и широтах. Так же важен угол наклона скатов, он частично определяет аэродинамику здания. Высота и этажность объекта так же играют большую роль при расчете ветровой нагрузки на фронтонные стены.

Устройство фронтона

Так как для нас на первом месте долговечность конструкции и ее стабильность, следует рассказать о том, какую конструкцию имеет правильно устроенная фронтонная стена. Для показательного примера, сравним две стены: старого и нового образцов.

В старых домах использовались классические кирпичные фронтоны, их толщина достигала 41 сантиметра! Но, в редких случаях, ради экономии, стены были толщиной всего 25 сантиметров. В этом случае использовались дополнительные конструкции для усиления фронтона – пилястры и карнизы. В любом случае, плотность возводимых тогда фронтонных крыш достигла 800 килограмм на метр.

В современных же домах зачастую используют двухслойные стены, один из слоев которой – несущая стена, выполненная из ячеистого бетона или поризованной керамики. Их толщина редко превышает 25 сантиметров.

Но, так же бывают и трехслойные стены – они считаются самыми прочными. Созданы они были специально для местностей, где важно сопротивление ветровым нагрузкам и особенно резким порывам ветра. Их толщина нередко достигает 54 сантиметров.

Так же, если во фронтонной стене предусмотрено окно или дверь, расчеты следует производить по-новому, так как подобный проем играет значительную роль и на порядок снижает прочность фронтона.

На этом устройство фронтона можно считать завершенным, как видите самую важную роль играет его прочность и жесткость. Так же, обшивка фронтона крыши выполняется уже после завершения всех строительно-монтажных работ, для выполнения этой задачи так же рекомендуется привлекать специалистов. В компании «КАДЕТ-СПб» выполнят не только монтаж фронтона крыши, но и всю конструкцию кровли в соответствии с технологией.

Как сделать козырек фронтона крыши

В любой конструкции крыши — двухскатной, ломаной, вальмовой, независимо от способа постройки и оформления, всегда имеются, как минимум, два фронтона вертикальных стен, ограничивающих объем под кровельными скатами. С помощью фронтонных стен подкрышное пространство превращается в закрытый чердак или жилое помещение мансарды. От грамотного устройства фронтона крыши во многом зависит внешний вид здания, прочность несущей системы крыши и ее способность сберегать тепло. Поэтому вопрос о том, как сделать фронтон, ливневую систему и защитные козырьки, необходимо закладывать в проект одновременно с выбором схемы стен и каркаса крыши.

Варианты оформления крыши с фронтонами

Существует немало способов выполнить обустройство и декоративную отделку фронтонной плоскости. Понятно, что конкретное конструктивное решение во многом зависит от того, как хозяева предполагают использовать подкрышное или мансардное пространство, но при этом приходится принимать во внимание, из каких материалов планируется строительство коробки здания и крыши. Чаще всего фронтонную стену отделывают в виде:

  • Сборного каркаса из деревянных реек, ЦСП или ОСБ плит с укладкой слоя теплоизоляции и наружной отделкой сайдингом или вагонкой, обрезной доской;
  • Кладки из красного кирпича или газобетона с последующей отделкой поверхности цементно-песчаной штукатуркой;
  • Укладкой бруса или бревна в виде продолжения вертикальной части несущих стен бревенчатого дома.

Важно! В большинстве случаев оформление фронтона дома в огромной степени влияет на общий вид фасада здания. Для домов со сложной ломаной крышей и дополнительными скатами отделка стен фронтонов должна точно соответствовать общему стилю постройки.

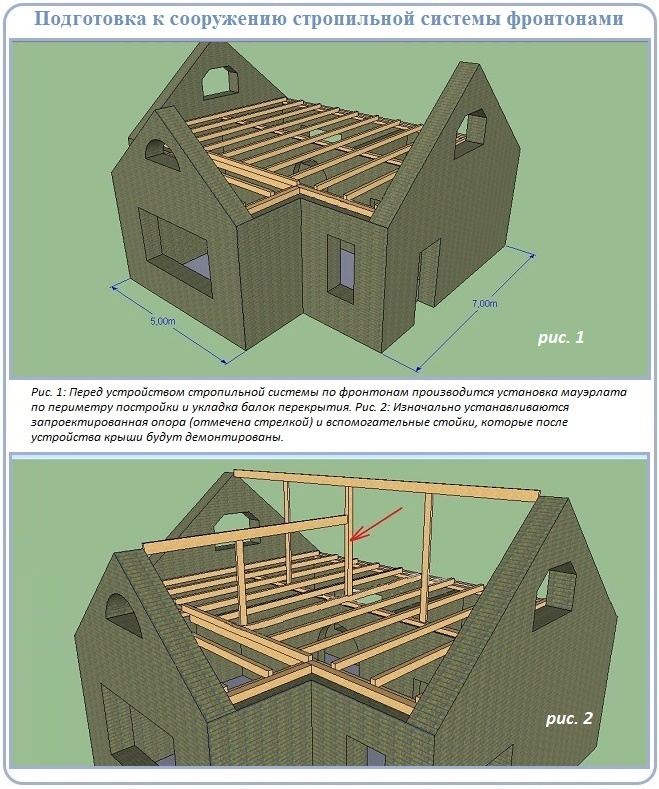

Очень эффектно выглядит здание с крышей на 4 двухскатные секции. В этом случае четыре треугольника или трапеции фронтонов крыши деревянного дома становятся неотъемлемой частью фасада, поэтому для кирпичного и деревянного дома конструкция подгоняется так, чтобы визуально кладка воспринималась, как одно целое.

Как сделать фронтон крыши

На сегодня в строительстве малоэтажных зданий существует три основных подхода к тому, как правильно следует строить фронтон дома. Основное различие состоит в способе возведения и привязки вертикальных фронтонных стен к каркасу и стропилам кровли:

  1. Для небольших одноэтажных зданий зачастую фронтонные части изготавливают одновременно со стропильными сборками, по одному шаблону, что обеспечивает высокую точность всей конструкции. При этом монтируется двухскатная крыша, начиная с установки фронтонов, коньковой балки, и только потом выставляются стропильные пары и подкосы, обрешетка. Таким образом, проще собрать двускатную крышу баньки или загородного дома;
  2. Для построек с увеличенными размерами кровельных скатов фронтоны крыши обустраиваются и зашиваются доской уже после того, как стропила, обрешетка и все силовые элементы каркаса установлены. Чем сложнее конструкция крыши, тем позже изготавливаются фронтонные части;
  3. Кирпичные здания могут строиться по объединенной схеме. Если плоскость фронтона крыши предполагается закрывать кирпичной или газобетонной кладкой, ее возводят до обустройства стропильной системы.

Самый простой способ собрать конструкцию фронтона – сделать каркасную конструкцию обрешетки из деревянных планок или бруса, уложить утеплитель, слой гидроизоляции и зашить поверхность пластиковым сайдингом или вагонкой. Схема закладки утеплителя на фронтон дома во многом схожа с утеплением крыши.

Как сделать карниз на фронтоне

Сама конструкция обрешетки достаточно проста, главное — чтобы построенный фронтон не вылезал за свес крыши, и плоскость была точно выровнена по вертикальному отвесу. Сборка каркаса начинается с определения положения плоскости набивки вагонки или сайдинга по стропилам и мауэрлату. В верхней части между стропильными балками набивается горизонтальная планка – распорка, к которой крепится верхняя часть дверной лутки или оконной рамы, в зависимости от устройства фронтона. Далее – очередь за обустройством козырька.

Зачем нужен козырек на фронтоне

Устройство козырька или дополнительного карниза является жизненно важной необходимостью. И дело даже не в том, что в непогоду козырек способен защитить большую часть стены первого этажа от воды. Правильно сделанный козырек эффективно защищает, прежде всего, цокольную часть и фундамент здания от стекающей с крыши дождевой и конденсационной влаги.

Длинные свесы двухскатной крыши совместно с водосточными желобами и трубами способны даже в сильный дождь отводить воду за пределы бетонной ленты отмостки. Для защиты от дождя боковых стен небольшого вылета скатов крыши будет явно недостаточно, а если вдобавок фронтоны здания заложены тяжелой кирпичной кладкой, незащищенный и перегруженный фундамент может быстро просесть в грунт.

Как сделать козырек своими руками

Для обеспечения нормальной полноценной защиты от воды необходимо сделать козырек с шириной вылета ската не менее 60 см. Если интенсивность и преимущественное направление ветра позволяет, можно сделать и больше — до 80 см, все зависит от количества дождя и здравого смысла. Желательно, чтобы конструкция козырька не особо бросалась в глаза и не портила внешний вид здания. Для больших площадей скатов крыши, возможно, делать консольную конструкцию козырька нет смысла, более рациональным будет сделать навес с выносными опорами. Чаще всего ширину козырька стараются сделать не менее ширины ленты отмостки фундамента.

Проще всего сделать козырек на деревянных миниатюрных стропильных опорах, по конструкции напоминающих кобылки. Сделать и закрепить несущую конструкцию козырька потребуется до момента закрытия фронтона обрешеткой и сайдингом.

Опоры для козырька можно сделать из деревянного бруса по представленной на рисунке схеме. Каждая такая мини-стропильная балка представляет собой У-образную конструкцию, с подкосом, опирающимся в вырезанный в стене паз. Если нет возможности резать паз, опору подкоса можно сделать выносной, с креплением на стену через стальной уголок и анкерный болт. Верхний край балки крепится гвоздями на бревно или доску мауэрлата.

Необходимо сделать конструкцию козырька достаточно жесткой и легкой. Для этого на стропильные мини- опоры требуется нашить три- четыре бруска обрешетки. В идеале можно сделать козырек со сплошной зашивкой ската вагонкой или рейкой. В этом случае скат можно сделать из остатков мягкого кровельного материала, зашить металлочерепицей или шифером.

После укладки настила необходимо сделать защиту зоны примыкания кровельного материала козырька к стене. Проще всего заделать стык между металлом и материалом стены герметиком или наклеить ленту из рубероида. Поверх герметичного слоя нужно сделать и пришить узкую полоску карниза из металла.

Совет! Зону примыкания козырька можно сделать в виде желобов водосточной системы. Это позволит снизить количество воды, стекающей по поверхности фронтона на козырек.

Завершающие операции

На завершающем этапе потребуется зашить фронтонную плоскость вагонкой или пластиковыми панелями. Специалисты рекомендуют сделать облицовку стены шипованной доской или сайдингом, расположенными горизонтально. При этом шип на наружной поверхности должен «смотреть» вниз, в противном случае влага будет легко затекать в стыки.

Для кирпичных или каркасных зданий проще всего сделать козырек на консольной конструкции из металлопрофиля. Высоту вертикальных стоек необходимо сделать так, чтобы угол наклона ската козырька составил не менее 10-12о. Верхнюю часть конструкции можно закрепить на мауэрлате, нижнюю опору заделать в паз, вырезанный в кирпичной стене.

Если фронтон полностью выложен из кирпича, в этом случае для крепления верхней части рамы в кирпичной стене необходимо сделать нишу глубиной 1,5- 2 см. Верхняя опора конструкции козырька будет закреплена в нише и закрыта декоративным накладным листом. Стык заделывается герметиком. Нижние опоры рамы козырька укладывают в вырезанные пазы и фиксируют анкерными креплениями.

Заключение

Эффективность работы козырька определяет, прежде всего, его конструкция и правильное крепление на стене фронтона. Если местность и насаждения вокруг здания исключают сильные порывы ветра, козырек можно сделать весьма скромных размеров, но при условии, что отмостка фундамента оборудована эффективной системой водоотвода. Такой вариант конструкции способен работать не хуже полноразмерной схемы.

два варианта. Основные элементы фронтона.

— один из наиболее распространенных вариантов обустройства кровли здания.

Простота конструкции, легкость расчетов и отсутствие сложных элементов делают двухскатную крышу самой надежной и удачной для применения.

Наличие двух плоскостей
равной площади или имеющих разброс по углу наклона и смещение оси конька упрощают отвод осадков, имеют меньшее количество проблемных участков
, опасных мест скопления снега или воды.

В состав такой крыши входят два ската с одинаковым или разным углом наклона и площадью кровли, и два фронтона (щипцовые стены) — участка с торцевых сторон крыши, которые не относятся к стропильной системе и скатам и возводятся из другого материала.

Как сделать двускатную крышу самому вы можете прочитать .

Фронтон — это продолжение торцевой стены здания, закрывающего чердак от перекрытия до соединения со скатами кровли.

Обычно щипцовая стена строится из того же материала, что и стены, но иногда используется другой тип — например, стены из кирпича, а фронтон — из деревянного бруса, досок и т.п.
Причинами использования других материалов чаще всего являются более позднее возведение фронтона под готовую крышу, экономия стройматериалов или иные соображения.

Форма щипцовой стены может быть самой разной, она определяется типом и конфигурацией крыши. Архитекторы выделяют такие типы устройств фронтона двухскатной крыши:

  • Треугольный.
    Самый распространенный тип, встречающийся повсеместно. Чаще всего имеет форму равнобедренного треугольника
    , но при несимметричной форме скатов фронтон повторяет очертания поперечного сечения чердака в виде неравнобедренного треугольника.
  • Полукруглый или лучковый.
    Применяется при строительстве зданий с арочной формой крыши, не имеющей выраженного конька и представляющей собой плавное сопряжение двух скатов в одну дугу. В современном строительстве используется крайне редко
    , был распространен в эпоху классицизма.
  • Раскрепованный. Имеет выступающие части на плоскости,
    широко применялся в старину в эпоху барокко.
  • Трапециевидный.
    Род треугольного со срезанной вершиной, крыша имеет плоскую поверхность.
  • Разорванный.
    Имеет в верхней части разрыв, в который устанавливалось украшение (чаще всего — статуя или лепной геральдический элемент).

Список используемых типов можно продолжать еще долго, но это не имеет смысла — в настоящее время используются лишь несколько вариантов
. Основной тип — треугольный, часто встречается его разновидность — пятиугольный фронтон. Он получается при крыши с изломанными скатами.

Фронтон двускатной крыши: фото

Когда возводить фронтон – до или после возведения крыши?

Для материалов наподобие кирпича, шлакоблока и т.п. наиболее удачный вариант — постройка щипцовой стены до возведения крыши
. Работы с такими материалами в тесноте чердака сложны и доставляют немало неудобств.

При этом, важно правильно вычислить площадь и форму будущего фронтона
, чтобы не выйти за рамки проектных расчетов. Тем не менее, вполне возможно возведение фронтона и после обустройства крыши.

Такая ситуация может возникнуть при необходимости скорее закрыть строение от дождей, или при отсутствии четкого плана постройки крыши: иногда угол наклона скатов определяется на глаз и критериями выбора становятся чисто эстетические предпочтения владельца.

Такой вариант имеет свои плюсы
: фронтон сразу связывается со стропильной системой и имеет опору,
в то время как фронтон, возводимый в первую очередь, представляет собой участок стены
, не укрепленный никакими средствами и нуждающийся в поддержке на случай сильного ветра.

Большинство украшений на фронтонах играют роль дополнительного усиливающего элемента, выполняющего наряду с декоративной функцию механического усиления. Окончательный выбор
очередности возведения стропильной системы и фронтона определяется, в основном, материалами, используемыми для фронтона и обстоятельствами строительства
— погодными условиями, срочной необходимостью внутренней отделки и т.д.

Мнения специалистов в этом вопросе диаметрально расходятся
— одни утверждают, что сначала нужен готовый фронтон, другие однозначно советуют сначала возводить крышу. Поэтому можно определенно считать оба варианта равноценными.

О видах стропильной системы вы можете узнать .

Порядок установки фронтонов

Как рассчитать площадь и размеры

Необходимость расчета площади фронтона может возникнуть при определении количества строительных или отделочных материалов для его возведения.

Расчет площади и размера фронтона опирается на геометрию
и основывается на данных проекта дома.

Как рассчитать площадь фронтона
двухскатнойкрыши мы можем узнать

по формуле
площади треугольника — произведение основания на высоту деленное пополам
, где основанием служит ширина торцевой стены дома, высота — высота крыши от перекрытия до конька.

Если неизвестна высота, но имеется ширина стены и , то можно определить высоту, умножив ширину торцевой (щипцовой) стены на тангенс угла наклона, определяемый по таблицам Брадиса. Чаще всего, высота будущей крыши известна заранее, поэтому сложные расчеты редко бывают необходимы.

При проектировании дома важно вычислить нагрузку на фундамент
, т.к вес кирпичных или шлакоблочных фронтонов вносит серьезные коррективы в распределение нагрузки. Поэтому все размеры чаще всего бывают рассчитаны еще на стадии разработки проекта.

Расчет фронтона

Из каких материалов делают щипцовые стены?

Наилучшим решением является постройка фронтона из тех же материалов, что и стены
. То есть, кирпичные стены — кирпичный фронтон, бревенчатые стены — бревенчатый фронтон и т.д. При этом, такое предпочтение делается по большей части из эстетических соображений, для восприятия цельности постройки, большей аккуратности и собранности здания.

Тем не менее, часто для фронтона выбирается другой материал
, что обусловлено стремлением снизить нагрузку на стены и фундамент, упростить работы по возведению и утеплению фронтона
. Например, каркасный тип имеет значительно меньший вес,
он может быть легко возведен как до, так и после строительства крыши, он имеет отличные теплоудерживающие свойства, кроме того — он значительно дешевле любого другого.

Такие свойства делают каркасный фронтон наиболее часто используемым в строительстве
. Так или иначе, все соображения по поводу выбора материала имеют свои плюсы и минусы.

Основными вариантами являются:

  • Кирпичный
    (шлакоблочный, газобетонные блоки и пр.) фронтон.
  • Деревянный
    , брусовой, бревенчатый тип.
  • Каркасный
    тип постройки, самый легкий и имеющий массу вариантов отделки.

Окончательный выбор материала делается самим владельцем исходя из данных конкретных условий и особенностей постройки.

Кирпичный вариант

Деревянный вариант

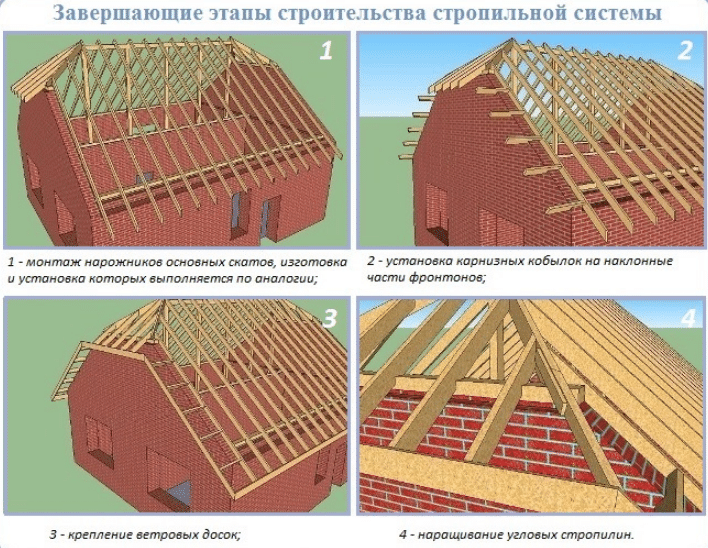

Стропильная система двухскатной крыши: франтон и способы завязывания

Выделяют два варианта: с деревом или с кирпичом. Рассмотрим их подробнее.

Деревянный фронтон

Часто является, по сути, обшитым крайним рядом стропил
. Если он изготовлен из бруса или бревна, то его форма точно повторяет очертания стропил, и фронтон связывается обрешеткой со стропильной системой.

Необходимо помнить, что брус или бревно — тяжелые материалы, не допускающие постройки фронтона после возведения крыши.
Но каркасный вариант удобнее для работ после постройки крыши, поскольку доски — легко обрабатываемый материал, обладающий небольшим весом, и вполне допускают работы по месту.

Обычно деревянный фронтон не рассматривается как самостоятельный элемент
, его можно строить параллельно со стропильной системой, так как для этого не потребуется наличие раствора
или других «мокрых» связующих составов. К тому же, одновременное строительство позволяет более точную подгонку деталей и элементов стропил и фронтона друг к другу.

Деревянный способ завязывания

Монтаж деревянного фронтона

Кирпичный фронтон

Требует первоочередного возведения
. Встречаются случаи последующего заполнения торцевого среза крыши кирпичом, но это именно частные случаи, произошедшие в силу обстоятельств. На готовую щипцовую стену надо уложить поперечные балки, которые несут . Для этого края его должны быть ровными, чтобы не допустить искривлений среза кровли.

Кладку осуществляют по натянутому шнуру
, один конец которого крепится к рейке и обозначает верхнюю точку конька. Другой конец шнура крепится к нижней точке. Верхушка оборудуется выемкой под коньковый брус, такая же выемка делается в основании под мауэрлат.

При большой площади скатов применяют дополнительные промежуточные брусья
, располагающиеся посередине скатов и являющиеся опорой для стропил посередине. Последующая установка стропил и обрешетки прочно связывает все несущие брусья между собой и усиливает фронтон, предохраняя его от ветровых и прочих нагрузок.

Каменный способ завязывания

Монтаж каменного фронтона

Утепление щипцовой стены

щипцовой стены важно при планировании использования чердака для жилья
или для длительного пребывания в иных целях — мастерская, кабинет и т.д.

Деревянный и каркасный типы сами по себе являются хорошими теплоизоляторами, а каркасный — уже имеет слой утеплителя внутри сэндвича.

Применяются два способа утепления —
изнутри и снаружи
. С точки зрения удобства и безопасности работ, утепление изнутри предпочтительнее.

Но с точки зрения физики эффективнее будет производить утепление снаружи
, так как в этом случае точка росы выносится за пределы стены и влага имеет возможность улетучиваться в атмосферу, а не внутрь дома или утепляющего слоя.

Имеется масса утеплителей, хорошо работающих в таких условиях:

  • Стекловата;
  • Минвата;
  • Пенопласт;
  • Пеноплекс.

Эти и подобные материалы успешно выполняют свою задачу. Для обшивки снаружи может быть использован сайдинг или другие обшивочные материалы.

ВНИМАНИЕ!

Фронтон здания, будучи опорой для стропильной системы
, в то же время частично увеличивает нагрузку на нее из-за воздействия ветра. Поэтому его строительство должно производиться с пониманием всех нагрузок и путей их компенсации
, иначе появится излишнее давление на стропильную систему, которое может привести к деформациям кровли.

Самостоятельно строительство крыши дома требует внимания, специальных знаний и точных расчетов. Чтобы конструкция надежно служила домовладельцам в течение долгих лет, опытные кровельщики создают проект, отражающий все технические характеристики и размеры кровли. Немаловажным элементом, к строительству которого нельзя подходить бездумно, является фронтон. Эта статья расскажет, как рассчитать его площадь, высоту и необходимое количество материала для отделки, не используя программу-калькулятор.

Фронтоном строители называют часть торцевой стены, с боков ограниченную скатами крыши, а снизу карнизом.
Форма этого элемента конструкции зависит от геометрии скатов. Самый распространённый вид фронтона – треугольный, он характерен для двухскатной крыши. Однако, встречаются трапециевидные, пятиугольные и даже овальные формы. По способу монтажа выделяют два типа фронтона:

Важно! Высоту и площадь фронтона нужно посчитать на этапе создания проекта, чтобы определить, каким материалом его зашивать, внести вес в расчет нагрузок на фундамент. Вычисления основных параметров крыши основываются на простых геометрических формулах, знакомых большинству из школьных учебников. Однако, для исключения случайных ошибок, а также для облегчения задачи начинающих мастеров, существуют онлайн-калькулятор, выполняющий вычисления автоматически.

Вычисления высоты

Расчет высоты фронтона – важнейший этап составления проекта крыши. От этого параметра зависит внешний вид, функциональность дома. В ходе вычислений учитывают 2 фактора:

Обратите внимание! От высоты фронтона зависит гармонично выглядит крыша или нет. Если этот параметр превышает высоту дома от земли до последнего венца, крыша занимает подавляющее положение. В обратном случае, когда расстояние от карниза до конька слишком маленькое, строение выглядит приземисто. Чтобы добиться оптимального результата, следует соблюдать пропорцию 1:1. Используя программу-калькулятор, удостоверьтесь, что дом с рассчитанной им крышей выглядит гармонично.

«Золотые» пропорции в проектировании крыши дома

Вычисление площади

Расчет площади фронтона важно выполнить, чтобы определить, сколько материала для зашивки, утепления или облицовки приобрести. Зная школьный курс тригонометрии, эти вычисления можно выполнить вручную или использовать онлайн-калькулятор, в который нужно только ввести исходные данные, а потом нажать кнопку.
Способ определения площади фронтона зависит от его формы:

Обратите внимание! В случае, если крыша имеет асимметричную форму и несколько фронтонов, нужно выполнить расчет для каждого из них отдельно. Для вычисления размеров сложных фигур и конфигураций кровли лучше использовать программу-калькулятор, которая выполнит точные вычисления за считанные секунды.

Расчет материалов

Чаще всего целью вычисления высоты и площади фронтона является необходимость определить, сколько материала закупать для его отделки. Зная размеры этого элемента легко посчитать, сколько потребуется кирпича или сайдинга, отняв от общей площади площадь оконных проемов:

Важно! Приобретая материалы для зашивки и отделки, ориентируйтесь на число, которое показал онлайн-калькулятор, однако не забывайте добавить к нем запас 15-25%, необходимый для подгонки и выбраковки. Если на фронтоне находятся лишь маленькие слуховые окна, можно не учитывать эти элементы для уплощения вычислений.

Видео-инструкция

Крыша, спроектированная и построенная профессионалами, имеет не только функциональное назначение, но делает архитектурный замысел дома законченным, гармоничным. Фронтон двускатной крыши, геометрия скатов, используемый кровельным материал — каждая из этих деталей вносит весомый вклад в общее впечатление от постройки, превращая самую простую, незамысловатую конструкцию в образец стиля. Однако, существует и обратная связь — небрежное, невнимательное отношение к строительству двухскатной кровли способно свести к нолю старания даже именитого архитектора или дизайнера.

Фронтон крыши — участок стены, ограниченный скатами по сторонам, а снизу карнизом. Если говорить о двухскатной кровле, чаще он имеет форму треугольника или пятиугольника. В некоторых источниках фронтоном крыши называют лишь часть стены под скатами, выкладываемую одновременно с основными стенами кладкой. По отношению же к деревянным домам чаще использовался термин «щипцовая стена». Однако эти два понятия слились в одно, используются к каждому участку перекрытия в районе чердака, отстроенному при помощи кирпича, блоков, бруса или бревна.

Необходимость возведения фронтона обосновано следующими задачами, которые он выполняет:

  • Защита мансардного помещения двухскатной кровли от порывов ветра, атмосферных осадков в виде дождя и снега. Как известно, избыточная влажность не только ухудшает состояние деревянных перекрытий, снижая срок службы, но также отрицательно сказывается на уровне комфорта проживания в доме.
  • Сохранение комфортного температурного режима. Двухскатная крыша предполагает оборудование жилого мансардного помещение, утепление которого просто необходимо. Но даже если оно не будет использоваться, станут «черной дырой» для отопительной системы, доводя затраты домовладельцев до заоблачных высот.
  • Обеспечение дополнительной жесткости конструкции крыши. Фронтон крыши дает дополнительную опору для стропил, частично разгружая их, что благотворно сказывается на надежности, а также устойчивости кровли особенно в районах с сильными порывистыми ветрами.
  • Придание эффектного внешнего вида. С помощью декоративных материалов фронтона можно обновить невыразительный облик стареющего дома, не тратя на это большое количество средств.

Разновидности форм

Хоть большинству людей привычен фронтон в виде треугольника или пятиугольника, разнообразие форм этими двумя фигурами отнюдь не ограничивается. В архитектуре можно встретить следующие виды:

Расчет и способы возведения

Чтобы соблюсти строительные нормы, не сделать ошибку, лучше начинать сооружение фронтона с инженерного расчета. Это позволит соблюсти пропорции, геометрию крыши, а также заранее просчитать сколько каких материалов необходимо будет закупить. Первым делом необходимо определить высоту щипцовой стены. Если кровля уже возведена, тогда она ограничивается высотой ее конька. В противном случае, сначала намечают продолжительность фронтона, а затем, исходя из этого параметра, выстраивают геометрию двускатной крыши. Для нежилых чердачных помещений достаточно 0,7-1,0 метра, но, если там будет оборудована теплая мансарда высота не должна быть менее полутора метров. Чтобы гарантировать комфортное использование таких помещений желательно сделать конек на высоте 2-2,5 метра.

Строительство фронтонной стены может производится двумя способами, отличающихся по порядку выполнения работ:

Этапы строительства

Процесс строительства фронтона нельзя назвать трудным, с ним может справится любой, при условии наличия базовых строительных навыков, не требуется даже специальная техника. Даже не зная, как его сделать, любой желающий может обучиться по видео-урокам. На самом последовательность работы определяется прежде всего материалом, который был выбран. Чаще всего выбор стоит между деревом и кирпичом. Можно выложить его кладкой в половину кирпича на вязком растворе. Чтобы придать ему необходимую форму, достаточно обработать пилой. На один квадратный метр расходуется 35-40 штук с учетом подгонки. Предпочтительнее использование пустотельного кирпича, так как его вес значительно ниже обычного, а значит нагрузка на фундамент минимальна.

Если использовать дерево, то сначала необходимо создать каркас, а потом обшить его досками 30 мм толщиной. Нередки случаи использования для обшивки влагостойкой фанеры. С одной стороны, это ускоряет строительство, с другой стороны конструкция, которая без того достаточно хрупкая, выходит менее надежной. Для придания привлекательного вида снаружи можно монтировать сайдинг или вагонку, которые не только эффектно выглядят, но также отлично защищают от влаги, термоизолируют.

Утепление

Если планируется устройство в мансарде жилого помещения, то без утепления фронтона не обойтись. Даже если оборудование чердака не подразумевается, но есть финансовые возможности, лучше его все же утеплить, так как генерируемое отопительными приборами тепло будет выходить через это незащищенное место. Специалисты советуют применять минеральную вату на базальтовой основе, но за неимением ее подойдет пенопласт. Чтобы осуществить монтаж создается каркас из досок ширины, соответствующей толщине утеплителя, для средней полосы России достаточно слоя 15 см. Затем снаружи фронтона выполняется обшивка вагонкой или сайдингом со слоем пароизоляции. А внутри стеновой пирог закрывается досками или щитами.

Нужно помнить, что трамбовать утеплитель ни в коем случае нельзя, в спрессованном виде он менее эффективен. А между внутренней обшивкой и ним должен быть оставлен зазор для циркуляции воздуха. Также важно подбирать утеплитель в соответствии с материалом, из которого происходит устройство фронтона. Чтобы обшивка из дерева прослужила дольше, необходимо обработать антисептиком, а при дальнейшей эксплуатации раз в год осматривать, выполнять текущий ремонт.

Качественно выполненный фронтон крыши — залог комфортной жизни в доме, сохранению в нем тепла, защиты от дождя и ветра!

Видео-инструкция

Часто при постройке кровли хозяева забывают про некоторые, на первый взгляд, незначительные детали. Предлагаем рассмотреть, чем обшить фронтон крыши, что это такое, а также как осуществляется своими руками устройство данного участка.


Общие понятия про фронтон

Фронтон – это треугольная часть стены между краями двускатной крышей. Форма фронтона зависит от стропильной системы, климата, эстетических предпочтений. Также существует понятие фронтонная стена, оно относится ко всей стене, расположенной прямо под треугольной областью.

Фото — Фронтонная стена

Чаще всего можно видеть двухскатные крыши с фронтонами, такие виды покрытий используют для отделки различные профиля (гофрированные и плоские), гипсокартон, деревянные доски.

Фронтоном часто оснащаются дома в средних климатических поясах, к примеру, если используется ломаная крыша или многощипцовая. Несмотря на практичность, у данного строения есть свои недостатки, к примеру, его редко используют для односкатной крыши, частных домов из сруба (они сразу выстраиваются с фронтонной стеной) или мест, где часты ураганы.

Свес фронтона может быть разный, но перед установкой нужно рассчитать, как сделать наклон правильно, какое расстояние выдерживается и каким материалом можно его зашить. Для этих целей рекомендуется вызывать специалистов, т.к. они учтут особенности определенного региона, требования хозяев, несущие способности дома.

Фото — Каркас фронтона

Видео: монтаж фронтон

Изготовление фронтона

Чтобы самостоятельно зашить фронтон, установить его или демонтировать, не требуется каких-либо специальных навыков, вполне достаточно просмотреть наши фото и видео. Пошаговая инструкция, как сделать фронтон на мансардной, многощипцовой, односкатной, вальмовой или полувальмовой крыше.

Из формулы следует, что h – это высота; a – ширина торца, полученное число равняется площади фронтона. Если крыша с тремя фронтонами, то расчету осуществляется для каждого в отдельности.

Основные элементы фронтона:

  1. Коньковая доска;
  2. Крепежные стальные шпильки;
  3. Стропила.

Также может понадобиться несколько треугольных (или прочих по форме кровли) частей, шурупы, уровень, изолирующие материалы (пленки, гофрокартон, герметики, клей).

Коньковая доска проходит вдоль пика крыши параллельно внешним стенам. В верхней части общие стропила прибиваются к доске и наклоняются вниз к наружным стенам, где они прибиты к перекрытиям потолка и боковым поверхностям.

Фото — Фронтон из вагонки

Все стропила имеют одинаковый размер, длину каждого пролета и уклона крыши. Фронтон выполняется согласно теореме Пифагора, сумма квадратов катетов равняется квадрату гипотенузе (если кровля равнобедренная треугольная), если форма уклона иная, то используйте соответствующее правило для определения площади фронтона.

Перед началом работы, нужно проследить, чтобы крыша и стены были подключены к водосточной системе, перекрыты, при необходимости смонтированы ендовы и прочие элементы. После того как все это сделано, Вы должны будете построить крепкую платформу, которая будет служить основой будущего фронтона. Мастера часто используют доску, аналогичную обрамлению чердака для создания стильного дизайна.

Фото — Фронтон из профнастила

Если уклон крыши очень крутой или большой пролет стропил, то Вам нужно будет установить утепление и поддержку. Для того, чтобы сконструировать упрочняющую конструкцию, понадобится отмерить центр наклона досок, после установить туда своеобразные подпорки. Их лучше всего изготовить из арматуры с сечением не меньше 5 см или деревянных досок (не менее 6). Всегда используйте прямую древесину для коньковой доски, это сделает установку фронтона легче, а саму работу по завершению более аккуратной.

На трехфронтонной кровле
немного сложнее работать, там нужно учитывать не только нагрузку боковых частей кровли, но и совместную тяжесть. Чтобы конструкция не рухнула, понадобится присоединить доски по центру к стропильной системе, а на месте поворотного стыка, соединить их между собой. Получится конусовидная система, она считается достаточно прочной, особенно если стропильная система выполнена из деревянных досок. Соединение рекомендуется осуществлять кровельными гвоздями (100 или 200), шурупами. Если работаете с металлом, то пригодятся саморезы и заклепки, подбор диаметра осуществляется исходя из типа материала.

Фото — Обшивка фронтона пластиком

Затем нужно вырезать структурные опоры. Эти опоры свяжут оба остроконечных конца и обеспечат упрощенную установку профнастила на кровлю. Мы рекомендуем подбирать доски от 4 см в сечение. Используя зенкер, сделайте места для винтов в каждой стороне фронтона, чтобы прикрепить боковые части и структурные опоры. Используйте внешний клей и 1-1/2 дюймовые палубные винты для сборки.

Фото — Структурные опоры

Теперь заполнить каждое резьбовое отверстие деревянной пробкой. Это увеличит теплостойкость, повысит качество кровли и её эстетические качества.

Фото — Кровля с пробками

Далее начинаем устанавливать верхнюю часть кровли. Подшивка осуществляется сверху вниз, т.е. от конька, такое оформление помогает максимально плотно соединить стороны крыши, минимизировать вероятность протечки. Работать можно профнастилом, металлочерепицей или деревянными досками, но непосредственно на фронтон рекомендуется устанавливать фанеру.

Получается готовая конструкция с фронтоном и кровлей, но внешне фронтон выглядит незавершенно из-за отсутствия покрытия. Исправить эту проблему можно сайдингом, профнастилом, декоративным кирпичом, каменной кладкой, в зависимости от экстерьера дома. Декоративный материал чаще всего крепится клеем, в то время как профнастил или панели можно установить при помощи саморезов, а после закрасить их грунтовкой и краской под цвет.

Фото — Каркас для фронтона с окном

Что делать, если на фронтоне расположено окно? Его заделка – нерациональное решение, гораздо проще и красивее декорировать отверстие. Для этого часто используется декоративная кладка, резные прутья. В таком случае, в расчетах нужно учитывать размер окна и какую площадь фронтона оно занимает. Это число необходимо отнять от общей площади фронтонной стены.

Фото — Фронтон с окном

Такая технология является самым простым решением обустройства фронтонного пространства деревянного или кирпичного дома. Этот тип облицовки можно использовать, чтобы закрыть «неприглядный» участок крыши дачи, гаража, бани, также такая схема отлично работает для придания дому индивидуальности.

Самостоятельно строительство кровли, отделка фронтона крыши выполнить не сложно, к тому же, это очень интересный и полезный опыт.


12 Май 2014

  • Что такое фронтон?
  • Некоторые советы

Фронтон оказывает большое влияние на ландшафтный дизайн участка и дизайн самого дома.

При этом важно не только правильно сделать расчет его площади, но и тщательно подобрать материалы для его обшивки.

Стоит отметить, что фронтоны для двухскатной крыши имеют значительно большую площадь, чем на четырехскатных (не шатровых). Многие фирмы, которые изготавливают, или магазины, которые продают материалы для обшивки, предоставляют услуги по расчету площади. Однако стоят такие услуги недешево. Поэтому выполнить расчет площади можно самому, тем более что сделать это достаточно просто. О том, как быстро и просто посчитать площадь фронтона дома, будет рассказано ниже.

Что такое фронтон?

Фронтоном называют торцевую часть крыши, которая имеет вид треугольника и образуется у той стены, где стыкуются скаты. В этой точке стропильная система опирается на карниз. Поэтому основная задача фронтона – обеспечение достаточно надежной опоры для стропил. А вот фронтонной называют стену, над которой он находится, без учета самого фронтона.

Пространство фронтона, которое следует зашивать, находится между скатами крыши. Чаще всего фронтон имеет форму треугольника, реже – трапеции, иногда можно встретить портики экзотических форм. Это связано с тем, что форма напрямую зависит от типа конструкции стропильной системы. Фронтоны очень часто делают в средней полосе России, на домах, где есть ломаная крыша или обычная двускатная. Фронтон крыши имеет ряд недостатков, например, крыши с портиками нельзя строить в регионах, где частые ураганы, сильные ветра и т.д. Однако несмотря на недостаток, фронтон очень практичен: обшитый портик предохраняет перекрытия и стропильную систему от попадания влаги и существенно экономит ресурсы при строительстве крыши (для него не требуется выбранное кровельное покрытие). При строительстве важно учесть и его свес: он может быть любым и под любым наклоном. Из-за наклона площадь может увеличиваться, есть необходимость в тщательном подборе материалов для обшивки. Важно учитывать все эти факторы, поэтому рекомендуется для расчета пригласить профессиональных строителей.

Рассчитать площадь фронтона при проектировании кровли необходимо очень тщательно, поскольку в случае допущения ошибок возможны перекосы стропил, что приведет к негерметичности крыши. Поэтому перед началом строительства необходимо вычислить площадь.

Вернуться к оглавлению

Что нужно знать перед началом расчетов?

Самое важное значение для расчета площади фронтона имеет высота кровли. От нее зависит и высота портика. Поэтому перед проведением расчетов площади необходимо знать это значение. При этом для односкатных крыш он выкладывается сразу при строительстве стены. Шатровые крыши фронтонов не имеют. Поэтому в примере будут рассмотрены односкатные и двускатные крыши. При этом сложность конструкции не имеет никакого значения: сложные виды можно условно разделить на простые геометрические фигуры (трапеции, прямоугольники, треугольники).

После определения высоты крыши необходимо узнать углы наклона скатов. Стандартно эти углы находятся в диапазоне от 14 до 45° (кроме плоских крыш: они не имеют углов наклона и фронтонов).

Прежде, чем проводить расчет высоты крыши, нужно определиться с ее типом.

Чаще всего крыши строят в промежутке от 30 до 45°. Это зависит от дизайна дома, региона и личных предпочтений хозяина. Замеры углов производят специальными угломерами. Угол наклона скатов можно узнать из проекта дома, там его обязаны указать. Однако это не отменяет проведение замеров на месте, поскольку при строительстве могли быть допущены ошибки или изменения, которые не внесли в проект.

Последним важным моментом перед началом расчета конструкции является определение материала для обшивки. В основном материал подбирают по личным предпочтениям/вкусам и толщине кошелька, но в некоторых случаях необходимо использовать строго оговоренные в проекте материалы. Например, в случае когда фронтон является естественным продолжением стены, его лучше сделать из того же материала, что и стену. Высота крыши (и, соответственно, фронтона) является определяющей для высоты чердака. При высокой крыше на чердаке возможно оборудовать комнату или мансарду, соответственно, это наложит ограничения на материалы и сделает необходимым установку одного или нескольких окон в нем. При этом материалы должны быть крепкими, а конструкция должна обеспечивать высокую прочность, поскольку на фронтон будет приходиться часть нагрузки от стропильной системы. Поэтому при обшивке их деревом, панелями и т.д. необходимо заранее сделать мощный каркас, который сможет выдержать и стропила, и обшивку. Одним из вариантов будет выкладывание из кирпича или газобетона высокой плотности.

Стоит учесть и то, что фронтон может выступать над стенами дома. Для его усиления необходимо применять металлические или ж/б детали (иногда применяют и деревянный брус), которые обеспечат высокую прочность конструкции. При этом ограничений по материалам для обшивки нет.

Вернуться к оглавлению

Проведение расчетов: два варианта

Посчитать размеры фронтона достаточно просто. Для этого необходимы знания геометрии седьмого класса по вычислению площади фигур. Их измеряют в квадратных метрах. В данном случае рассмотрим два варианта подсчетов для фронтона трапециевидной формы и для треугольной формы:

  1. Самая простая форма – треугольная. Все помнят из школьного курса, что площадь треугольника равна половине произведения высоты на основание, к которому опущена высота: S = 0,5 h*l, где S – площадь, h – длина высоты, l – длина основания. В случае строительства под высотой будет пониматься высота крыши (от перекрытия до коньковой балки), а длина основания равна длине стены, над которой возводится фронтон. При этом не имеет значения то, что крыша может быть несимметричной: площадь треугольного вида от разных углов наклона не изменится (однако это повлияет на конструкцию каркаса и разделку материалов).
  2. Трапециевидный считается просто. Его площадь равна произведению высоты на среднюю линию (длина средней линии есть половина суммы длин оснований) S = h * 0,5 (a+b), где S – площадь, a и b – длины оснований (одно основание – стена, второе – плоскость кровли).

При отсутствии значения высоты ее легко найти по теореме Пифагора или зная углы наклона скатов.

В случае если форма фронтона достаточно сложная, ее разбивают на прямоугольные треугольники и прямоугольники, затем считают площадь полученных фигур, а результаты складывают.

  1. Дом с двускатной крышей (фронтон треугольной формы) с одинаковыми скатами. Ширина дома составляет 8 м, угол наклона ската 35° (его тангенс равен 0,71). Сначала следует рассчитать высоту крыши, она равна 0,5*8*0,71= 2,85 м. Соответственно, площадь такого фронтона равна 0,5*8*2,85= 11,4 м². Важно помнить, что в этом случае их будет 2.
  2. Трапециевидный считается легко. Дано: длина стены 12 м, длина верхнего ребра крыши составляет 6 м, высота фронтона крыши составляет 4 м. Площадь при этом будет равна 4*0,5*(12+6) = 36 м².

При этом важно помнить, что фронтонов может быть несколько, поэтому необходимо рассчитать площади каждого и потом сложить (это нужно для определения количества строительных материалов). Стоит вычесть из площади фронтона площадь окон (это могут быть как полноценные мансардные окна, так и слуховые). Также при обивке их деревом необходимо учесть то, что щели надо будет конопатить мхом или другим материалом.

Эволюция электронных устройств мониторинга: NPR

На этой фотографии середины 1960-х годов Кирк Гейбл, соучредитель ленты электронного наблюдения, использует излишки ракетного оборудования для отслеживания молодых взрослых правонарушителей, которые носят первые электронные устройства наблюдения.

Предоставлено Робертом Гейблом


скрыть подпись

переключить подпись

Предоставлено Робертом Гейблом

На этой фотографии середины 1960-х годов Кирк Гейбл, соучредитель ленты электронного наблюдения, использует излишки ракетного оборудования для отслеживания молодых совершеннолетних преступников, которые носят первые электронные устройства наблюдения.

Предоставлено Робертом Гейблом

Спустя почти 50 лет с тех пор, как оно было впервые разработано студентами социальной психологии в Гарварде, электронное устройство мониторинга стало важной частью системы уголовного правосудия. Электронный браслет на щиколотку, который чаще ассоциируется со знаменитостями-нарушителями закона, такими как Пэрис Хилтон или Марта Стюарт, использовался для отслеживания сотен тысяч сексуальных преступников, преступников, совершивших DUI, людей, освобожденных под залог и других.

Но его нынешнее использование — не совсем то, что имели в виду его изобретатели.

В 1960-х братья-близнецы Роберт и Кирк Гейбл изучали психологию в Гарварде у знаменитых психологов Б.Ф. Скиннера и Тимоти Лири. Они хотели разработать способ отслеживания перемещений несовершеннолетних правонарушителей, чтобы побудить их приходить в места вовремя. Это была бы форма положительного подкрепления.Используя старую военную технику, они создали систему, в которой преступники будут носить радиоустройства, которые сообщают, где они находятся.

«Однако цель заключалась в том, чтобы вознаградить правонарушителей, когда они были там, где должны были находиться, то есть на сеансе лечения от наркозависимости, в школе или на работе», — говорит Роберт Гейбл, которому сейчас 80 лет и проживает в Беркли, Калифорния. «А затем мы подадим им сигнал, что они имеют право на вознаграждение».

Награды были простыми — бесплатная стрижка, пицца, билеты на концерт — все для того, чтобы побудить обидчиков вести себя лучше.

Один из первых людей, надевших пояс с электронным контролем, сидит в закусочной. Устройство можно увидеть в заднем кармане мужчины с проводом, ведущим к другой части устройства, которая находится на прилавке.

Предоставлено Робертом Гейблом


скрыть подпись

переключить подпись

Предоставлено Робертом Гейблом

Один из первых людей, надевших пояс с электронным контролем, сидит в закусочной.Устройство можно увидеть в заднем кармане мужчины с проводом, ведущим к другой части устройства, которая находится на прилавке.

Предоставлено Робертом Гейблом

Сегодня судебная система нечасто использует эту технологию. Из-за переполненных тюрем и высокой стоимости содержания под стражей многие штаты обратились к электронным мониторам как к экономичному способу отправки людей домой и освобождения места в тюрьмах.

Энн Тойер из Управления исправительных учреждений Оклахомы объясняет, что электронный мониторинг не только экономит деньги департамента, но также может быть полезен для правонарушителей.

«Мы возвращаем их в сообщество, где они могут работать, они платят налоги, у них есть доступ к общественным услугам», — говорит Тойер. «Если мы сможем вернуть их в сообщество, заставить их работать, они смогут оплатить эти услуги».

Технологии, лежащие в основе устройств, продолжают развиваться. Если раньше он просто использовал радиосигналы, чтобы определить, был ли кто-то дома, то теперь многие устройства используют сигналы GPS и вышек сотовой связи, чтобы определять точное местоположение. Мониторы для преступников DUI могут определять уровень алкоголя в крови через пот человека.

Однако система может иметь недостатки. Устройства могут отправлять ложные оповещения. Иногда они отправляют так много предупреждений, что офицеры не могут внимательно изучить их все. В прошлом году в Денвере мужчина якобы оторвал свое устройство, поехал в дом начальника исправительных учреждений штата и убил его. Полиция была предупреждена, когда преступник извлек устройство, но им потребовалось несколько дней, чтобы отреагировать.

Национальный институт юстиции разрабатывает стандарты для производителей электронных мониторов, поэтому офицеры получают только самые важные предупреждения.

Кроме того, некоторые агентства находят новые способы использования этой технологии. Например, некоторые полицейские управления используют его для расследования того, был ли преступник на месте преступления после его совершения.

И исследователи надеются, что электронный мониторинг может даже предсказать, собирается ли кто-то совершить преступление, прежде чем он это сделает.

Мэй Юань, профессор Университета Оклахомы, использует федеральный грант для разработки программного обеспечения, которое регистрирует передвижения преступников в течение дня.Таким образом она и ее команда могут проследить закономерность в чьих-то привычках и выявить подозрительное поведение.

Например, система могла бы знать, если осужденный грабитель объезжал определенный квартал каждый день в одно и то же время. Канадская компания G2 Research уже имеет подобное программное обеспечение на рынке.

«В конечном итоге мы надеемся, что наши инструменты помогут сотруднику по условно-досрочному освобождению снова остановить любое потенциальное преступление, совершенное этими преступниками», — говорит Юань.

Исследование, проведенное во Флориде, показало, что использование электронного мониторинга снижает количество повторных правонарушений на 31 процент.Сторонники говорят, что новые разработки показывают, насколько полезным может быть электронный мониторинг — он может снизить или предотвратить преступность.

Изобретатель оригинальной технологии Роберт Гейбл считает развитие устройства многообещающим, но по-прежнему с осторожностью относится к его использованию в настоящее время. Тем не менее Гейбл надеется, что электронный мониторинг можно будет вернуть к его первоначальному замыслу.

«Что действительно меняет поведение, так это мотивационные факторы, такие как развлечения и приключения, гордость и достижения, признание, привязанность», — говорит Гейбл.«К сожалению, электронные технологии пошли на наказание вместо использования положительного подкрепления».

Устройство для защиты от вредителей для вентилируемых щитов, изобретенное клиентом InventHelp (DHM-309)

InventHelp

ПИТТСБУРГ, Пенсильвания (PRWEB)
18 декабря 2016 г.

Фронтальные вентиляционные отверстия выполняют очень важную функцию, позволяя воздуху выходить с чердака дома, что в конечном итоге снижает риск пожара.Это особенно важно в жаркие летние месяцы, когда горячий воздух собирается под крышей дома. Чтобы горячий воздух выходил на чердак, снаружи дома необходимо установить двускатное отверстие. Из-за этого вредители, такие как птицы и летучие мыши, часто вьют гнезда в форточках.

Мастер по ремонту дома из Ружмона, Северная Каролина, видел, как это происходит снова и снова. Его работа вдохновила его на изобретение запатентованного BANDIT BARRIER, устройства для защиты от вредителей, установленного на форточках.«Я увидел необходимость в средствах, предотвращающих проникновение вредителей в щипцовые вентиляционные отверстия, которые в конечном итоге облегчили бы мою работу», — сказал изобретатель.

С BANDIT BARRIER вредители больше не могут проникать в вентиляционное отверстие, что устраняет риск образования гнезда.

BANDIT BARRIER устанавливается проще, чем традиционные металлические ткани, которые используются для тех же функций и могут быть установлены любым домовладельцем. Кроме того, это не ухудшает внешний вид дома.

Оригинальный дизайн был представлен в Даремский офис InventHelp.В настоящее время он доступен для лицензирования или продажи производителям или маркетологам. Для получения дополнительной информации напишите Dept. 15-DHM-309, InventHelp, 217 Ninth Street, Pittsburgh, PA 15222, или позвоните по телефону (412) 288-1300 доб. 1368. Дополнительные сведения о службах отправки изобретений InventHelp см. На сайте http://www.InventHelp.com — https://www.youtube.com/user/inventhelp

.

# #

Поделиться статьей в социальных сетях или по электронной почте:

Машинный цех

Гейбла в Акроне, Огайо 44314

Что сообщество говорит о
Машинно-моторный цех Гейбла

Информация об этом бизнесе
(3)

024380attr: восстановление двигателя

Добро пожаловать в Gable Machine & Engine, где мы стремимся выполнять ремонт и обслуживание высочайшего качества.Нашим приоритетом номер один является удовлетворенность клиентов и безопасность. Мы очень гордимся своей работой, и это проявляется в результатах. Наши убеждения здесь, в Gable Machine & Engine, просты. Мы верим в непревзойденное обслуживание клиентов, качественную работу, разумные цены и абсолютного клиента …

Машинный цех

Gables, расположенный по адресу 2481 Manchester Road в Акроне, Огайо, обслуживает автомобили для ремонта двигателей. Позвоните по телефону (330) 753-2251, чтобы записаться на прием или узнать больше об услугах машинного и моторного цеха Gables.

Общее мнение по обзору
Оценка
%

Три основных эмоциональных слова

Общее мнение по обзору
Оценка
%
Распределение рейтинга
5 звезд
3
4 звезды
0
3 звезды
0
2 звезды
0
1 звезда
0
Нет оценок
1

Узнать больше о репутации

Редакционные обзоры в сети
(1)

Редакционный обзор редакции Citysearch

Предлагает полное обслуживание и балансировку машинного оборудования.Специализируемся на бензиновых двигателях для уличных автомобилей, маслкаров, старинных и старинных автомобилей.

Другие обзоры в сети
(3)

Средний рейтинг
100

Отличная работа, восстановил для меня более десятка байков.

рекомендация для поворота рукоятки
Средний рейтинг
100

они не выполнили серв.но предоставил мне место в Акроне по лучшей цене, чтобы сделать это R&R на Arlington и Swartz

Средний рейтинг
100

Предлагает комплексное обслуживание и балансировку двигателя. Специализируемся на бензиновых двигателях для уличных автомобилей, маслкаров, старинных и старинных автомобилей.

Описание деятельности
(3)

Добро пожаловать в Gable Machine & Engine, где мы стремимся выполнять ремонт и обслуживание высочайшего качества.Нашим приоритетом номер один является удовлетворенность клиентов и безопасность. Мы очень гордимся своей работой, и это проявляется в результатах.

Наши убеждения здесь, в Gable Machine & Engine, просты. Мы верим в непревзойденное обслуживание клиентов, качественную работу, разумные цены и абсолютного клиента …

Добро пожаловать в Gable Machine & Engine Мы знаем, что у вас есть выбор в выборе автомеханика. Мы верим в непревзойденное обслуживание клиентов, качественную работу, разумные цены и абсолютное удовлетворение потребностей клиентов. С 1947 года мы специализируемся на бензиновых двигателях и полном восстановлении двигателей. Где мы стремимся выполнять ремонт и обслуживание высочайшего качества

Специалист по двигателям Muscle Car, Изготовление двигателей по индивидуальному заказу, Сервисная мастерская по изготовлению машин по индивидуальному заказу, Шлифовка коленчатого вала, Компьютеризированная балансировка двигателя, Полное обслуживание головки блока цилиндров, Реставрация старинного двигателя

План павильона с трехскатной стойкой и балкой

План павильона с тремя фронтонами и балками представляет собой прочную конструкцию.Он использует металлические соединители и структурные винты для соединения столбов, балок и стропил, что означает отсутствие пазов и шипов, которые нужно вырезать. Коленные скобы вставляются на ½ дюйма в стойки и закрепляются винтами, скрытыми заглушками. Мы используем тяжелую древесину, чтобы конструкция прослужила много-много лет: стойки 8 × 8, пластины 8 × 12 и выступы 6 × 12.

Этот план павильона с тремя фронтонами и балками будет заметен в любом ландшафте! Центрированный поперечный фронтон создает динамический фокус и добавляет немного дополнительного закрытого пространства.В этом павильоне площадью чуть менее 515 квадратных футов достаточно места, чтобы удовлетворить ваши потребности! Его площадь составляет 12 футов 8 дюймов на 36 футов 8 дюймов с выступом 4 0 дюймов.

Под крышей много места, высота конька почти 14 футов 4 дюйма. Верх пластин находится на высоте 9 футов 4 дюйма над землей, а большие свесы в 2 фута обеспечивают надежную защиту от непогоды. Этот план предназначен для установки на бетонную плиту с помощью соединителей Timberlinx.

При покупке этого плана вы получите ссылку для мгновенной загрузки файлов в формате pdf с наборами планов.В них есть вся необходимая информация! Конструктор содержит 13 страниц с подробными чертежами плана, разреза и фасада с указанием размеров, а также подробными чертежами сложных участков. Существуют трехмерные чертежи, как разнесенные, так и соединенные. В 40-страничном наборе чертежей показаны все пропилы на каждой древесине с указанием размеров. Мы предоставляем список древесины, чтобы упростить составление бюджета и покупку вашей древесины, а также список соединителей. Эти планы лучше всего распечатать на бумаге размером 11 x 17 дюймов для строительных целей, но вы можете распечатать их на бумаге для писем в учебных целях.

Важная информация:

Покупатель соглашается с тем, что план используется для строительства только одного дома или каркаса *, и что план или любая его часть не будут воспроизводиться никакими средствами без письменного согласия владельца авторских прав.

Timber Frame HQ предоставляет планы для строительных целей, но не контролирует строительство. Покупатель плана несет ответственность за обеспечение соответствия плана местным нормам и правилам.Заказчик плана несет ответственность за получение любого структурного анализа, проектирования и спецификаций, которые могут потребоваться в муниципалитете, в котором он будет построен. Заказчик плана должен проверить все условия и размеры партии перед началом строительства. Покупатель несет ответственность за дополнительные расходы, связанные с соблюдением местных норм и технических требований.

Заказчик понимает, что следующие условия в вашей конкретной области могут потребовать дополнительных инженерных работ:

  1. Ветер / ураган / торнадо
  2. Сейсмика / землетрясение
  3. Сильный снегопад
  4. Потенциал наводнения
  5. Нестабильность почвы
  6. Проектирование деревянных каркасов

Заказчик понимает, что HVAC, сантехника и электричество не будут включены во все планы.
Покупатель соглашается с тем, что план используется для строительства только одного дома или каркаса *, и что план или любая его часть не будут воспроизводиться никакими средствами без письменного согласия владельца авторских прав.

квартир в Остине, Техас | Гейблс Вест Авеню

Что такое cookie?

Cookie — это небольшой текстовый файл, в котором хранятся настройки Интернета. Практически каждый веб-сайт использует технологию cookie. Файл cookie загружается вашим интернет-браузером при первом посещении веб-сайта.При следующем посещении этого веб-сайта с того же устройства файл cookie и содержащаяся в нем информация либо отправляются обратно на исходный веб-сайт (основные файлы cookie), либо на другой веб-сайт, которому он принадлежит (сторонние файлы cookie). Таким образом, веб-сайт может определить, что он уже был открыт с помощью этого браузера, и в некоторых случаях изменит отображаемый контент.

Некоторые файлы cookie чрезвычайно полезны, потому что они могут улучшить ваш пользовательский опыт, когда вы вернетесь на веб-сайт, который вы уже посетили.Это предполагает, что вы используете то же устройство и тот же браузер, что и раньше; в этом случае файлы cookie запомнят ваши предпочтения, будут знать, как вы используете веб-сайт, и адаптируют отображаемый контент, чтобы он более соответствовал вашим личным интересам и потребностям.

Категории файлов cookie.

В зависимости от того, какие функции имеют файлы cookie и для какой цели используются файлы cookie, существует четыре категории файлов cookie: строго необходимые файлы cookie, файлы cookie производительности, функциональные файлы cookie и маркетинговые файлы cookie.

Строго необходимые файлы cookie

Необходимы для того, чтобы вы могли перемещаться по веб-сайту и использовать его функции. Без этих файлов cookie некоторые услуги не могут быть предоставлены — например, аутентификация при входе, безопасность сайта и запоминание предыдущих действий при возвращении на страницу в том же сеансе.

Файлы cookie производительности

Соберите информацию о том, как используется веб-сайт, например, какие страницы посетитель открывает чаще всего и получает ли пользователь сообщения об ошибках с некоторых страниц.Эти файлы cookie не сохраняют информацию, которая позволяла бы идентифицировать пользователя. Собранная информация является агрегированной и, следовательно, анонимной. Эти файлы cookie используются исключительно для повышения производительности веб-сайта, а вместе с ним и удобства пользователей.

Функциональные или «персонализированные» файлы cookie

Разрешите веб-сайту сохранять уже введенную информацию (например, имена пользователей, выбор языков и ваше местоположение), чтобы он мог предлагать вам улучшенные и более персонализированные функции.Эти файлы cookie собирают анонимную информацию и не могут отслеживать ваши перемещения на других веб-сайтах.

Маркетинговые файлы cookie

Используются для доставки рекламы и других сообщений, более соответствующих вам и вашим интересам. Они также используются для ограничения количества просмотров рекламы и измерения эффективности рекламных кампаний.

Управление, удаление и ограничение файлов cookie

Если вы пользуетесь услугами наших продуктов через веб-браузер, вы можете ограничить, заблокировать или удалить файлы cookie в настройках своего веб-браузера.Вы также можете посетить https://www.aboutcookies.org для получения дополнительной информации о том, как управлять файлами cookie и удалять их в различных интернет-браузерах. Важно отметить, что если вы измените свои настройки и заблокируете определенные файлы cookie, вы не сможете в полной мере воспользоваться некоторыми функциями нашего сайта, и мы не сможем предоставить некоторые функции, которые вы ранее выбрали для использования.

Дерек Дж. Гейбл Изобретения, патенты и заявки на патенты

Номер патента: 5134869

Резюме: Сейф для ключей имеет тумблеры, которые устанавливаются с помощью программатора, похожего на ключ, и имеет комбинированные колеса, которые при правильной установке имеют прорези, в которые вставляются установленные тумблеры.Таким образом, для каждого программиста существует уникальная комбинация. Для того, чтобы вернуть комбинированные колеса в исходное положение, в каждом комбинированном колесе имеется прорезь вместе со стопорной планкой, которая может входить в прорезь, когда комбинированные колеса находятся в исходном положении. Эта блокировочная планка приводится в действие, чтобы можно было вынуть программатор.

Тип:
Грант

Зарегистрирован:
10 сентября 1990 г.

Дата патента:
4 августа 1992 г.

Цессионарий:
Multacc Corporation

Изобретатель:

Дерек Дж.Гейбл

The Bat Valve | Самое универсальное одностороннее защитное устройство для удаления летучих мышей

Клапан для летучих мышей — это одностороннее дверное устройство, предназначенное для помощи в удалении летучих мышей из зданий. Этот инструмент для выселения летучих мышей имеет три варианта установки на обычную точку входа летучих мышей: фронтальные вентиляционные отверстия, возвратные отверстия на потолке, коньковые вентиляционные отверстия, кирпичные проемы, фризовые доски и другие строительные зазоры.

Кроме того, The Bat Valve имеет самонесущую трубу для вытеснения, которую можно подсоединить к любой конструкции The Bat Valve.Эта трубка позволяет правильно расположить инструмент для удаления летучих мышей, чтобы летучие мыши могли покинуть конструкцию в сумерках, но не вернуться на ночлег на рассвете. Каждый заказ клапана летучей мыши поставляется в комплекте с выбранной вами конструкцией и самонесущей трубкой.

Это устройство для уничтожения летучих мышей разработано и протестировано специалистами по удалению летучих мышей. Клапан летучих мышей помогает специалистам по удалению летучих мышей эффективно удалять летучих мышей из здания, обеспечивая быстрое прикрепление к конструкциям и идеальное расположение под углом. Кроме того, Bat Valve рассчитан на длительный срок службы и может использоваться многократно.

Процесс удаления летучих мышей

Имейте в виду, что правильное исключение летучих мышей — это высококвалифицированная услуга, и если они будут выполнены неправильно, летучие мыши либо вернутся, либо никогда не уйдут.

  1. Убедитесь, что животное на чердаке или в здании — летучие мыши.
  2. Проверьте правила вашего штата, чтобы узнать о законах об удалении летучих мышей и о том, что летучие мыши могут быть выселены на законных основаниях в любое время года.
  3. Укажите отверстия, через которые летучие мыши заходят на чердак.
  4. Закройте все точки входа летучей мыши надлежащими герметиками, за исключением нескольких важных мест, оставшихся открытыми.
  5. Установите клапан летучей мыши на оставшиеся точки выхода летучей мыши, оставленные открытыми.
  6. За 30 минут до захода солнца следите за деятельностью летучих мышей рядом с областями, где вы установили The Bat Valves
  7. Оставьте Bat Valve на месте, пока все летучие мыши не покинут здание (в идеальных условиях это займет всего пару ночей)
  8. Снимите устройство для выселения The Bat Valve и навсегда закройте точку выхода летучей мыши.

Добавить комментарий

Ваш адрес email не будет опубликован.
