Не срабатывает реле давления насосной станции: Реле давления воды не срабатывает. Настройка насосной станции в деталях

Содержание

Реле давления воды не срабатывает. Настройка насосной станции в деталях


Одно из решений для управления автономным водоснабжением — подключить к насосу реле давления РДМ 5, регулировка, инструкция которого не всегда понятна пользователю. В то же время данный тип устройств от бренда Джилекс считается довольно надежным и доступным по цене. Проблему настройки при желании можно решить, если потратить немного времени на изучение работы устройства.

Какие функции выполняет прибор?

В частных домах, куда не подведен водопровод, вопрос обеспечения водой питьевого качества решается 2 путями:

  • установка емкости либо устройство бассейна, наполняемого привозной водой;
  • бурение скважины до водоносного горизонта.

Подача воды в дом осуществляется с помощью насоса необходимой мощности. Но величина давления воды во время его работы слишком велика, чтобы подключать насосный агрегат к внутренним водопроводным сетям напрямую. Поэтому в доме устанавливается промежуточная емкость с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживает реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды в автономных системах водоснабжения.

Принцип действия

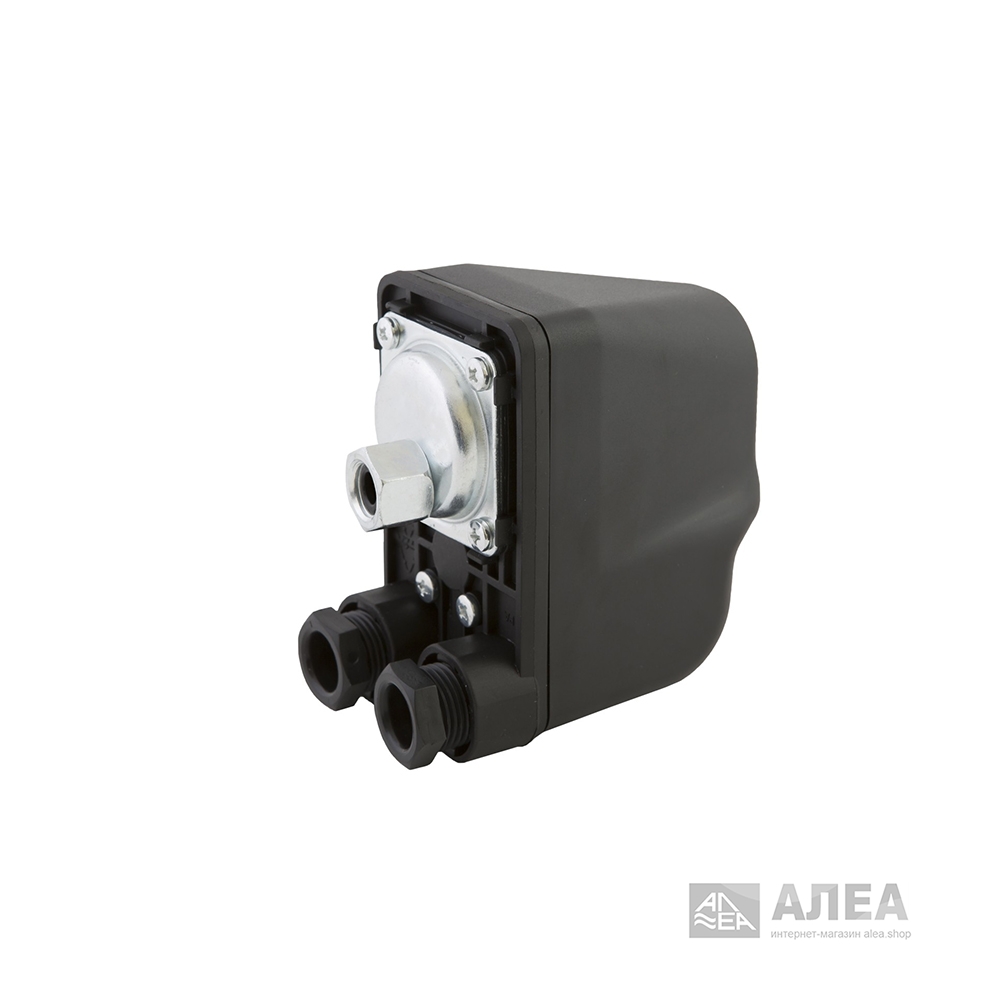

Аппарат состоит из латунного корпуса со штуцерами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы закрыты пластмассовой крышкой. Схема работы реле давления РДМ 5 выглядит следующим образом:

  1. Производитель настраивает прибор на низший предел давления 1,4 Бар, высший — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле сомкнуты, и насос накачивает воду в промежуточный мембранный бак.
  2. Когда давление выросло до верхнего предела (2,8 Бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прекращается.
  3. При появлении водоразбора в доме гидроаккумулятор начинает опустошается, давление снижается, и при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет свою работу.

Как правило, устройством РДМ 5 комплектуются готовые насосные станции, состоящие из насоса, бачка водяного аккумулятора и собственно реле управления. Станция настроена в заводских условиях и полностью готова к работе, остается только ее подключить к трубе и электросети. Но готовые изделия подходят далеко не всем по следующим причинам:

  • емкость гидроаккумулятора недостаточна;
  • напор штатного насоса мал, чтобы обеспечить подачу воды на необходимую высоту;
  • используется глубинный насос, опускаемый в скважину.

В перечисленных случаях систему автоматической подачи воды придется собрать из отдельных элементов, а реле давления настроить соответствующим образом, согласовав его работу с баком-аккумулятором. Перед приобретением и подключением устройства рекомендуется изучить его технические характеристики:

  • диапазон регулирования по давлению в водопроводе — от 1 до 4,6 Бар;
  • диапазон температур окружающего воздуха — от 0 до +40 °С;
  • минимальный перепад давлений — 1 Бар;
  • напряжение питания — 220 В;
  • диаметр штуцеров — DN 15, присоединение — G ¼’’.

Если по какая-то из технических характеристик реле РДМ 5 вам не подходит, то придется поискать другой регулятор. Но практика показывает, что параметры данного прибора удовлетворяют требованиям подавляющего числа автономных систем водоснабжения.

Как отрегулировать прибор?

Настройка реле давления выполняется после монтажа внутренней и наружной водопроводной сети дома и подключения к электрической сети.

Соединения наружных и внутренних трубопроводов должны быть проверены испытаниями, чтобы возникающие впоследствии протечки не мешали процессу регулировки. Из-за негерметичности стыков давление до насоса или после него станет самопроизвольно снижаться, что скажется и на работе реле.

Перед настройкой следует определить необходимую величину напора. Чтобы подать воду во все точки водоразбора, расположенные на разных этажах, надо обеспечить необходимое давление в гидроаккумуляторе. Усилий мембраны бака должно хватать на то, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления. В домашних условиях эта величина давления чаще всего определяется экспериментальным путем.

Расчет делается просто: 1 м высоты подъема равен 10 м горизонтального участка и соответствует давлению 0,1 Бар. В расчет принимается самая дальняя ветвь водоснабжения. Примерно определив необходимый напор, надо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого следует снять пластиковый колпачок с золотника (как правило, находится в торце бачка) и обычным автомобильным насосом подкачать воздушную камеру, контролируя давление манометром.

  1. Не присоединяя патрубок внутренней водопроводной сети, проверьте, как работает реле совместно с насосом на заводских настройках. Заодно проверьте герметичность наружного трубопровода.
  2. Снимите пластмассовую крышку реле, прикрывающую регулировочные винты.
  3. Большим винтом регулируется верхний предел (отключение насоса), маленьким — перепад давлений. Отрегулируйте нижний предел таким образом, чтобы его величина составляла на 0,2 Бар больше, чем вы закачали в гидроаккумулятор.
  4. Чтобы выйти на точные значения, настраивать придется несколько раз, открывая краны смесителей и выпуская воду из аккумулятора. При этом регистрируйте показания манометра при отключении и включении насоса и корректируйте их настроечными винтами.

В результате настроек разница между нижним и верхним пределом не должна быть менее 1 Бар. Практика показывает, что оптимальный перепад давлений — около 1,5 Бар, тогда насос не будет включаться слишком часто. По окончании регулировки не спешите ставить крышку на место, проследите в течение 1 дня за работой системы. Возможно, потребуется небольшая корректировка.

Контроль давления в системе позволяет избежать сбоев в работе станции и выхода из строя. Поэтому правильной настройке и регулировке реле следует уделить максимум внимания.

Заводские настройки

Реле выпускается с уже настроенными значениями давления:

Нижний показатель
составляет 1,5 бара. Как только давление в системе снижается до этого уровня, происходит замыкание контактов и включение скважинного или погружного насоса.

Верхний показатель
согласно стандартным настройкам составляет 2,5-3 бара. Максимальное значение 5 бар – оно указано на шкале датчика. При достижении заданного значения контакты разрываются — происходит выключение насоса.

Разницу между верхним и нижним значением называют перепадом. Его можно отрегулировать
.

Напор воды обеспечивается через закачку воздуха. В бак, имеющий резиновую ёмкость (грушу) с автомобильным ниппелем, накачивают некоторое количество воздуха. Воздух давит на воду, которая заполняет грушу, тем самым обеспечивая правильную работу станции.

Контрольное измерение

Контроль давления необходимо произвести перед установкой станции, а затем периодически повторять измерения с помощью обычного автомобильного манометра, заключённого в металлический корпус.

Для этого на баке снимается пластиковая заглушка. Под ней находится доступ к ниппелю. Задача хозяев поддерживать здесь давление в 1,5 атмосферы
. Но, в принципе, даже 1 атмосферы достаточно для комфортного водоснабжения небольшого дома. Очевидно, что давление в баке не должно опускаться ниже одной атмосферы, так как это скажется на работе всей насосной станции.

При несоответствии давления установленным нормам воздух нужно стравить либо подкачать.

Регулировка реле

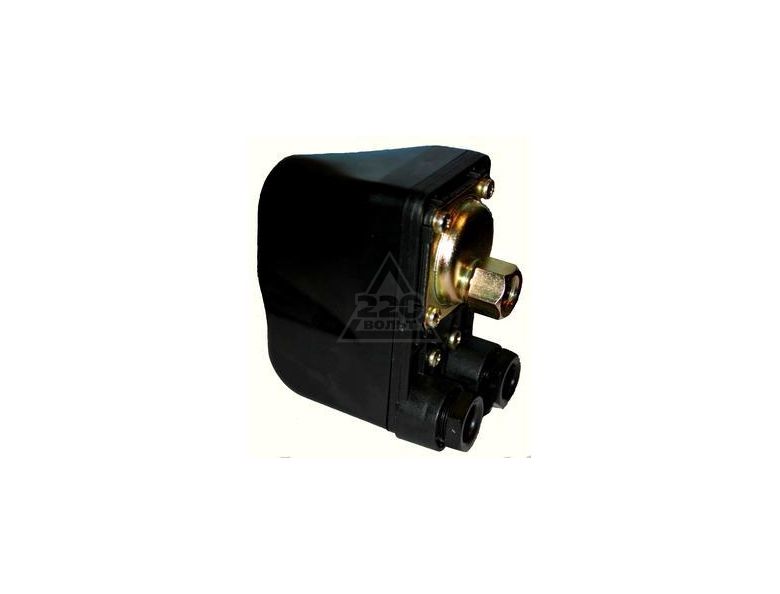

Реле представляет собой компактный узел с пластиковым корпусом. Если снять крышку, под ней обнаружится две регулировочных пружины с гайками:

  • большая гайка настраивает нижние показатели давления;
  • а малая гайка отвечает за диапазон между верхним и нижним показателем – отвечает за выключение насоса.

После закачки в бак воздуха с помощью автомобильного насоса необходимо подключить станцию к электропитанию и понаблюдать за встроенным в систему манометром. В паспорте каждого насоса есть необходимая техническая информация, на которую и следует ориентироваться при проверке.

Предельным напором считает тот, при котором перестаёт расти давление. Если насос продолжает работать. Его следует отключить вручную! Бытовые насосы не отличаются большой мощностью, поэтому закачать бак до предельных значений они не могут. А для нормальной работы агрегата требуется диапазон всего в 1-2 атмосферы.

Для проверки нижних значений следует включить кран. Реле сработает на нижнем показателе давления. На этом этапе станцию следует отключить и начать регулировку.

Она включает в себя следующие этапы:

  1. Малая гайка увеличивает или уменьшает нижнее значение (на включение станции). Для увеличения давления гайка закручивается по часовой стрелке. Необходимо сделать всего один оборот! После чего включить электропитание и проконтролировать работу по манометру (засечь момент включения – нижний предел). Для снижения давления, соответственно, гайка вращается против часовой стрелки.
  2. Большая гайка устанавливает диапазон (на выключение станции). Для увеличения диапазона гайка закручивается, а для уменьшения откручивается против часовой стрелки. Нижний показатель при этом не изменяется! Момент отключения насоса также необходимо проверить по манометру.

При большом диапазоне станция будет включаться немного реже, что экономит ресурсы насоса. Если диапазон меньше, станция срабатывает чаще.

Важно: давление на включение (нижнее значение) должно быть на 0,1-0,3 атмосферы выше, чем показатель в пустом баке
. Например, если давление воздуха при измерении автомобильным манометром через ниппель груши составляет 1,5 атм., реле должно быть установлено на 1,6-1,8 атмосферы.

Что нужно для работы?

Для регулировки понадобится ключ 8 на 10 или отвёртка. Отвёрткой снимается крышка, а ключом выполняется точная настройка узла.

Узел в разобранном виде выглядит следующим образом:

Корпус(1), крышка(2), винт крепления (3), регулятор на включение (4), регулятор на выключение (5), клеммы (6), заземление (7).

Важные моменты

Нельзя полностью закручивать одну или обе гайки (до упора) – это может привести к несрабатыванию узла.

Не рекомендуется увеличивать давление более чем на 80% от рекомендуемого по техническому паспорту, идущему в комплекте с реле. Например, при максимальном значении в 5 бар, можно установить верхнее значение в 4 атмосферы (5 умножить на 0,8 равно 4).

Если насос может установить давление лишь в 3 атмосферы, нет смысла настраивать реле на большее значение. На 10 метров водяного столба в среднем расходуется одна атмосфера. Соответствующее значение будет указано в паспорте насоса. Например, что он рассчитан на 30 метров.

При этом важно учитывать, что давление устанавливается на одном уровне со станцией. Если сантехническое устройство находится выше (на втором этаже, например), значение на отключение будет ниже (теряется по 0,1 атмосферы на каждый метр высоты).

Проводя настройку, необходимо помнить, что у сантехнического оборудования, резиновых шланг и других элементов системы есть свои пределы давления, которые нельзя превышать, даже если это позволяют сделать возможности самого реле и насоса.

Система управления водяной насосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Оно отвечает за автоматическое включение, а также отключение насоса по заранее установленным параметрам. Потребитель покупает оборудование с отрегулированными производителем настройками.

В процессе его эксплуатации может понадобиться регулировка реле давления насосной станции — ее можно выполнять самостоятельно. Именно этому вопросу посвящена наша статья.


Как выглядит

Прежде чем регулировать реле собственными силами изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлической основы и крышки, выполненной из пластика. Сверху платформы основы размещена контактная группа, состоящая из клеммной колодки, а также двух регуляторов. Регулятор давления для насосной станции представляет собой пружину, которую прижимает гайка.

Силой прижатия гайки пружины можно отрегулировать давление в системе, при котором насос включается или отключается. Крышка крепится к винту, на котором расположена большая пружина. Снизу основы расположен поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться между собой формой, размером или месторасположением элементов, но при этом у них остается описанная нами конструкция.

Как работает

Как действует реле давления для насосного агрегата:

  1. Вода, которую качает насос, давит на мембрану, та на поршень, а он на основу реле насосной станции.
  2. Через контакты проходит 220 Вт напряжения. От местоположения платформы зависит разомкнуться или замкнуться контакты, а это приведет к включению или выключению работы насоса.
  3. Пружинные регуляторы уравновешивают действие поршня.

  1. По мере использования потребителем воды ее количество в системе уменьшается, а давление воды в гидробаке падает. Как следствие, пружине удается пересилить поршень. Совершаемое при этом движение платформы, провоцирует замыкание контактов, которое приводит к запуску насосного агрегата.
  2. Насос качает воду, чтобы наполнить систему. Увеличение объёма воды приводит к тому, что воздух, находящийся в гидробаке, действует на поршень, который преодолевает противодействие пружины и медленно смещает платформу.
  3. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, то контакты разомкнутся, а насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию. Силой сжатия большой пружины можно отрегулировать значение нижнего давления в насосной станции, при котором будет включаться насос. Соответственно, верхнее давление в системе регулируют сжатием малой пружины. Разница между значениями отключения и включения зависит от малого пружинного регулятора.

ВИДЕО: Причины отказа работы

Значение гидробака (гидроаккумулятора)

Правильно настроить насосную станцию можно, только отрегулировав гидробак. От выставленных параметров зависит, как долго послужит вам насосная станция, а также какой будет напор воды. Гидробак, который еще называют гидроаккумулятором (ГА) представляет собой герметическую емкость, имеющую части. Одна часть (резиновая груша) предназначена для поступления жидкости от работающего насоса. Другая часть находится вокруг груши. Туда закачано воздух.

Под действием воздуха сжимается груша с водой и, тем самым, обеспечивается напор воды в трубах водоснабжения дома. Именно благодаря такому устройству ГА, когда потребитель открывает кран, то без работы насоса вода течет под напором. Поэтому, очень важно грамотно отрегулировать насосную станцию.

Правильная регулировка давления воздуха в ГА способствует продлению срока эксплуатации водяного агрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому изнашиванию оборудования. Заниженное значение негативно сказывается на работе груши. Она чрезмерно растянется.

ВИДЕО: Какое давление накачивать в гидроаккумулятор

Как настроить гидробак

Можно отрегулировать ГА насосной станции своими руками. Предлагаем инструкцию:

  1. Открываем нижний кран и ждем, когда вытечет вся вода.
  2. Проверяем давление в ГА. Для этого наилучше подходит автомобильный манометр (желательно чтобы он предварительно прошел проверку). На ГА размещен обыкновенный автомобильный золотник, который закрыт колпачком.

Специалисты считают, что для гидробака с объёмом 20-25 л оптимальное значение 1,4-1,7 бар, а 50-100 л -1,7-1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то подкачиваете, а больше — стравливаете. Желательно проводить такую манипуляцию каждый месяц. Иногда случается утечка воздуха. Очень важно, чтобы груша не находилась долгое время в пустом состоянии. Она придёт в негодное состояние.

Порядок регулировки реле давления

Как настроить реле давления насосной станции? После того, как вы отрегулировали ГА, можно настраивать реле давления для водного агрегата.

Регулировка реле давления насосной станции начинается с замеров текущих показателей ее работы. Этот этап проводят по такому алгоритму:

  1. Открываем нижний кран, чтобы вытекла вода из системы.
  2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. Когда включится, то записываем показание манометра.
  3. Засекаем нижнее значение. Открываем дальней кран системы, чтобы выпустить немного воды и спровоцировать включение насоса. Записываем значение манометра при запуске устройства.
  4. Рассчитываем текущую разницу между показаниями манометра.

Кроме фиксации значений визуально оцените напор воды. Полностью откройте самый удаленный от насоса кран. Если вы хотите увеличить напор воды, то нужно сильнее зажать большой пружинный регулятор. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от электросети.

Как отрегулировать реле давления? Оптимальным значением разницы показаний считают 1,4 бар. Если у вас значение ниже, то насос запускается более часто. При этом обеспечивается очень равномерная подача воды. Но такой режим приводит к слишком быстрому изнашиванию оборудования.

Когда значение разницы превышает рекомендованное, то насос работает в щадящем режиме — запускается реже, чем предусмотрено производителем. Потребитель будет наблюдать довольно таки ощутимые перепады напора воды. Потребуется регулировка насосной станции. Как настроить реле давления насосной станции до нужного значения этого параметра?

Силой прижатия малого пружинного регулятора. Очень аккуратно прокручивайте гайку. Малая пружина более чувствительна, нежели большая. Для того чтобы увеличить значение разницы следует больше сжать пружину. Соответственно, ослабление пружинного регулятора приводит к противоположному эффекту.

После того, как вами будет выполнена самостоятельно регулировка давления, по предложенному нами алгоритму, обязательно проверьте новые показатели. Выполните еще раз в той же последовательности все описанные выше действия. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново до тех пор, пока не будете удовлетворены результатом. Желаем успеха!

ВИДЕО: Порядок регулировки реле давления

Сразу после покупки настройка реле давления насосной станции не требуется – необходимые манипуляции уже проведены на заводе. Значения этих настроек колеблется в пределах 1,3-1,9 бар на включении, и 2,6-3,1 бар на выключение.

Но ввиду многих причин, часто требуется повторно настраивать реле давления. Ниже разберем все основные моменты, после которых вы будете знать, как отрегулировать реле давления воды, почему оно не срабатывает, не выключается и т.д.

1
Как устроено насосное реле и как его настроить?

Перед тем, как отрегулировать реле давления, стоит разобраться с его конструктивными особенностями и принципом работы.

Реле уровня жидкости – устройство на основе металла, в нижней части которого есть мембранная крышка со специальным крепежом, который можно быстро снять. На верхней части реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой. Последняя прикреплена к одному из регуляторов. Вся эта конструкция быстросъемная – разбор устройства можно произвести с помощью обыкновенного гаечного ключа.

Производители предлагают разные реле по форме, размерам, расположению рабочих элементов, небольшими отличиями в конструктивных особенностях деталей. Нередко эти устройства дополняются предохранителями от «холостой работы».

1.1
Как работает?

Реле насосной станции работает по принципу, основанному на давлении жидкости, попадающей от насоса – мембрана двигает поршень, активизирующий контакты, расположенные на основании из железа с двумя шарнирами.

Контакты эти могут замыкаться и размыкаться (в зависимости от положения) – это обеспечивает автоматическое включение/выключение оборудования. Второй регулятор, при этом, стабилизирует поршневое давление.

Электрика устройства (отвечающая за включение/выключение насоса) «слушает» пружинный шарнир. Как только реле давление РМ (или реле давления РДМ5) поднимается выше шарнира, регуляторы перещелкиваются.

Так, один регулятор (большой) включает насосное оборудование, а второй, более мелкий, отвечает за деактивацию ввиду перепадов давления в устройстве.

1.2
Как отрегулировать самому?

Если по любой причине первичная настройка реле давления вас не устраивает, тогда самое время подключать свои руки с опытом, и настраивать реле уровня воды своими руками. Настройка реле насосной станции своими руками – довольно простая процедура. Нам понадобится только накидной ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

  1. Обесточить устройство.
  2. Демонтировать панель устройства.
  3. Установить необходимый напор.
  4. Собрать отрегулированный агрегат.

Помните! Под крышкой есть два регулятора – крупный и мелкий. Первый работает с давлением на активации насоса, второй отвечает за разность давлений и выключение системы.

1.3
Регулировка реле давления Насосной станции (видео)

1.4
Повышаем/понижаем системное давление

Все просто – чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослаблять или затягивать гайку на крупном регуляторе. Такая настройка реле давления гидроаккумулятора самая быстрая и простая.

Внимание
! Настройка реле насосной станции своими руками должна проводиться строго с выключенным оборудованием. Перед началом обесточьте систему!

Далее включаем настроенный прибор и смотрим по манометру установлений нижний предел давления. Также проверяем давление на отключение. Если новые показатели реле давления воздуха для компрессора вас удовлетворяют, то процесс настройки можно считать завершенным.

1.5
Важные тонкости при настройке

2
Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

2.1
Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» — проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

  • отключите питание устройства;
  • попробуйте руками провернуть вал мотора;
  • если он не крутится – проблема в пусковом конденсаторе;
  • выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2
Воздушный насос не качает воду

В каких ситуациях такое бывает:

  • в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
  • аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
  • проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

2.3
Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Ключевым элементом регулирования насосного оборудования, отвечающего за подачу воды в частных домах, является реле давления. Устройство обеспечивает включение и выключение насоса в автоматическом режиме, управляет забором воды в бак по заранее заданным параметрам. Регулировка реле давления насосной станции индивидуальна для каждого конкретного случая. Четких рекомендаций не предусмотрено, поэтому процедура осуществляется в пределах установленных норм и инструкций и, как правило, своими руками.

Насосная станция – оптимальное решение для бесперебойной подачи воды в частных домах и загородных коттеджах.

Она в автоматическом режиме обеспечивает забор жидкости из скважины или колодца, предоставляя ее потребителю в том количестве, в котором ему необходимо, за счет поддержки требуемого давления в системе и выступая в качестве его регулятора.

Устройство представляет собой набор компонентов (ресивер, гидроаккумулятор, реле и т.д.), конструктивно соединенных между собой. Каждая из составных частей оборудования выполняет свою функцию.

Если говорить о регулировке величины напора воды, и в целом о контроле за бесперебойной работой насосной станции, то данные функции выполняет реле давления.

Обычно реле изготавливают в виде блока небольшого размера с пружинами регулировки минимального и максимального давления, напряжение которых настраивается при помощи специальных гаек.

С нижней части металлического основания крепится мембрана с крышкой, поршнем, быстросъемной гайкой для прикручивания к переходнику насосного оборудования.

С верхней стороны прибора, кроме пружин, располагается контактная группа и клемная колодка (для монтирования к сети, насосу и заземление).

Он заключается в том, что под влиянием воды, которая поступает из насосной станции, мембрана оказывает давление на поршень. Оно заставляет работать контактную группу, установленную на металлической плоскости, имеющей 2 шарнира.

Исходя из ее положения, контакты замыкаются и размыкаются, а насос включается и отключается. Пружина большого регулятора устройства оказывает воздействие на платформу группы контактов, приводя в равновесие давление поршня.

При ослаблении давления платформа опускается под действием пружины, замыкая контакты, отчего срабатывает автоматическое включение насоса.

Действие пружины малого регулятора тоже напрямую зависит от давления воды, но находится она на большем расстоянии от шарнира, поэтому порядок ее работы включается не сразу, а только тогда, когда платформа подымается на определенную высоту.

Функционирование электрической составляющей зависит от шарнира с небольшой пружиной. В конструкции все установлено так, что шарнир и платформа не могут одновременно находиться в одной плоскости.

Если платформа подымается выше шарнира, то контакты перемещаются вниз, а при ее движении вниз, контакты перещелкиваются в верхнее положение.

Плоскость шарнира находится выше основания пружины малой регулировки, что обеспечивает возможность поднятия платформы до этой величины, без размыкания контактов.

А в случае его достижения, контакты размыкаются под действием пружин, обеспечивая включение насоса и подачи воды в емкость гидроаккумулятора.

В этом и заключается принцип работы устройства, где большой пружинный регулятор обеспечивает включение станции и отвечает за «нижнее давление», а малый за его разницу на включение и выключение насоса.

Первая регулировка давления реле должна осуществляться в процессе сборки и подключения к насосной станции.

Важно!
От правильности ее проведения во многом зависит дальнейшее удобство эксплуатации всей водопроводной системы конкретного объекта.

Изначально необходимо проверить уровень давления, который был сформирован в баке в процессе изготовления насосной станции. Как правило, оно равно 1,5 атмосфер для включения и 2,5 атмосфер для отключения насоса.

Поверка осуществляется при пустом баке, без воды и подключения оборудования к электрической сети, обыкновенным механическим манометром. Для этого необходимо открыть золотник в баке, присоединить к нему устройство и замерить показатели.

Настройка реле давления насосной станции в данном случае осуществляется, когда потребителя не устраивает регулировка оборудования, произведенная в процессе его сборки.

Процедуру можно провести своими руками, для чего потребуется отвертка и гаечный ключ для снятия крышки прибора и откручивания (закручивания) гаек регулятора. Реле должно находиться не под напряжением.

Снимается его крышка, после чего его можно отрегулировать, исходя из преследуемой цели — повышение, понижение давления или настройка диапазона срабатывания.

  1. Повышение или уменьшение давления осуществляется посредством откручивания или закручивания гайки большого регулятора. После осуществления операции устройство приводится в исходное положение и проводится проверка. Нужно включить напряжение, открыть кран и при помощи манометра определить, при каком давлении насос начинает функционирование. После закрытия крана проверяется показатель давления в момент прекращения работы насоса. Если показатели не устраивают, то вся процедура осуществляется повторно. Наглядно посмотреть регулировку можно на тематическом видео в интернете.
  2. Принцип изменения диапазона срабатывания реле. При нормальных показателях нижнего давления, уменьшение или увеличение верхнего осуществляется при помощи второго (малого) регулятора. Затягивая его гайку по часовой стрелке, верхнее давление будет расти, а показатель нижнего останется на прежнем уровне. При откручивании гайки, разница между обоими показателями будет увеличиваться или уменьшаться. После настройки осуществляется проверка и при необходимости процедура повторяется.

Интересно!
Когда одновременно нарушены показатели давления и принцип изменения диапазона устройства, то в первую очередь выполняется регулировка большим регулятором, а после этого малым, не забывая про постоянный контроль при помощи манометра.

Важные моменты в процессе регулировки

  • Установка верхнего давления не должна превышать 80% от его максимального показателя, которое предусмотрено характеристиками реле. Если уровень давления не устраивает, то лучше всего приобрести устройство, которое имеет более высокие рабочие показатели.
  • Перед увеличением давления включения насоса также необходимо проверить его характеристики на предмет, сможет ли он развить такие показатели. В таком случае насос не сможет его создать и будет работать постоянно, поскольку реле просто не сможет его выключить.
  • До упора гайки закручивать не стоит, иначе устройство попросту перестанет срабатывать.

Давление гидроаккумулятора и принцип регулировки реле

Нормальная работа данного компонента насосной станции также зависит от давления воздуха, но его регулировка при помощи реле не осуществляется. Оно, как и прежде, будет работать даже при отсутствии гидроаккумулятора, вне зависимости от наличия воздуха.

Бак ресивер без воздуха будет полностью заполнен водой, уровень верхнего давления будет мгновенно повышаться, что приведет к остановке работы насоса.

Пониженное давление будет способствовать тому, что мембрана существенно растянется, а при повышенном бак ресивер будет недостаточно заполнен водой, так как лишнее давление воздуха будет ее постоянно вытеснять.

Важно!
Для полноценной и бесперебойной работы насосной станции, регулярной подачи воды и продолжительной службы мембраны ресивера, показатель давления должен быть примерно на 10% меньше нижнего.

В этом случае воды в гидроаккумуляторе будет достаточно, и мембрана не будет растягиваться. Насосная станция спокойно работает в режиме автоматики и отключается с тем интервалом, который указан в его технических характеристиках.

Видео по данной теме широко представлено в сети, поэтому осуществить вышеперечисленные процедуры вполне под силу каждому пользователю насосного оборудования своими руками.

Читайте также…

Почему не включается насосная станция: самые частые причины

В этой статье разберём причины поломок насосной станции. Правильно определив причину, можно оценить стоимость затрат на восстановление работоспособности насосной станции.


Насосная станция (или, как её ещё называют, насос-автомат) – это один из самых удобных, практичных и недорогих способов организовать водоснабжение в доме, коттедже, офисе, или производственном здании.

При этом применяют оборудование различных фирм.

Конструкция насосных станций различных производителей примерно одинаковая (за исключением дорогих и эксклюзивных моделей с частотными преобразователями).

Поэтому, при выяснении, почему не включается насосная станция, причины отказов будут одинаковые независимо от производителя.


Пример установки насосной станции Джамбо 70/50

Итак, почему же насосная станция может отказаться включаться и перекачивать воду.
Причин может быть несколько.
Для начала, разберём: почему чаще всего не включается насосная станция.

Не запускается двигатель

Самая банальная причина, почему насосная станция долго не включается, является банальное отсутствие питания на двигателе.

Неисправность возникает, если:

  1. Не поступает электроэнергия из-за неисправностей в вилке или розетке, перетёрся шнур питания, отгорели провода на клеммах мотора.
  2. Окислились контакты реле давления. После зачистки наждачной бумагой работоспособность восстанавливается.
  3. Обрыв в обмотках двигателя. Целостность проверяют тестером. Если диагноз подтвердился или есть запах горелой изоляции мотор заменяют или отдают на перемотку.
  4. Вышел из строя ротор двигателя. Его также проверяют тестером, при необходимости – ротор нужно заменить.
  5. Пусковой конденсатор не функционирует из-за потери ёмкости или внутреннего замыкания. После проверки тестером, конденсатор меняют на исправный.


Взрывной чертёж насосной станции Джамбо 70/50

Мотор гудит, но не вращается

Такая ситуация характерна для сельской местности, где напряжение в электросети нередко падает ниже нормы. Если напряжение низкое – двигатель вполне может отказаться вращаться.

Для решения проблемы устанавливают стабилизатор.

Гудение при запуске также будет возникать при неисправном пусковом конденсаторе.

Причиной, почему не включается насосная станция, а только «мычит», бывает долгий простой оборудования.

Например, при консервации на зиму. За время бездействия крыльчатка насоса успевает «слипнуться» с корпусом и у двигателя не хватает мощности сдвинуть её с места. Для устранения неисправности вал несколько раз проворачивают вручную.


Электрика насосной станции Джамбо

Крыльчатка насоса вращается, но вода не поступает

  1. Засорение обратного клапана, установленного на том конце трубы, который опущен в скважину или водоём. Придётся разобрать его, чтобы очистить от песка и ила, которые препятствуют открытию.
  2. Отсутствие воды во всасывающем трубопроводе. Она может уйти при отключении электроэнергии или длительных остановках. Для нормализации работы достаточно залить в трубопровод воду через специальное отверстие на корпусе насосе.
  3. Увеличение зазора между крыльчаткой и корпусом из-за истирания их абразивными частицами, содержащимися в воде. Достаточно заменить насос, но не всю станцию.
  4. Понижение уровня воды в колодце или скважине. Проблему решают, опуская всасывающий трубопровод или шланг до погружения конца ниже поверхности воды. И мы же помним – что поверхностные насосы забирают воду с глубины до 8 метров?


Пересохший колодец

Частое включение

Самый большой износ оборудования происходит в момент пуска насоса – именно здесь в обмотках двигателя появляются весьма значительные пусковые токи.
Поэтому — при таком режиме работы быстро изнашивается оборудование.

Причиной может быть:

  1. Небольшая вместимость гидроаккумулятора. Для увеличения объёма параллельно подсоединяют дополнительный бак.
  2. Неправильная настройка пределов срабатывания реле давления. Увеличивают разницу между нижним и верхним значениями.
  3. Недостаточное или завышенное давление внутри гидроаккумулятора. После снятия крышки через ниппель манометром замеряют давление (норма 1 — 1,5 атм.). В зависимости от показаний стравливают или подкачивают воздух.
  4. Неплотное перекрытие всасывающего отверстия обратным клапаном. Вода быстро стекает обратно, заставляя насос часто включаться. Если после очистки герметичность не восстановилась, клапан меняют на новый.
  5. Порвана мембрана. Вода будет подаваться толчками. Подобные симптомы характерны и при отсутствии давления в воздушной камере гидробака. Нормальную работу восстанавливают заменой пришедших в негодность деталей и регулировкой давления в воздушной камере.
  6. Нарушение герметичности трубопровода и мест соединения. Через неплотности в систему будет попадать воздух, из-за чего краны будут «плеваться». Протечки устраняют подручными средствами или сваркой.

Большинство неисправностей несложно устранить самостоятельно.
Для этого не требуются какие-либо особые инструменты и познания.

Однако замену мембраны или груши лучше доверить специалисту.

В нашем интернет-магазине Вы всегда сможете найти мембрану для любого гидроаккумулятора любого производителя.



Позвоните или напишите нам прямо сейчас!

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

  • 1,5 – 1,8 атм. необходимо для включения электронасоса;
  • 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

  • Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
  • Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
  • На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
  • Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

Почему не включается насос после падения давления

У нас вода идёт по времени. Когда заканчивается вода в системе, начинает работать насос и подаётся вода с бака. Но часто вода заканчивается, а насос после падения давления не включается. Приходится его несколько раз выключать и включать. У нас стоит насос с автоматической регулировкой давления. Что может быть?

Алексей

Ответ эксперта

Алексей, описанная Вами проблема указывает на неисправность реле давления. Тем не менее не пытайтесь сразу же произвести его замену новым устройством, попробуйте отремонтировать то, что есть. Для этого полностью обесточьте систему подачи воды и снимите крышку прибора автоматического включения. Очень часто нечёткое срабатывание вызвано подгоранием контактов электрического реле или окислением деталей механической части.

Для устранения подобных неполадок очистите все элементы механизма включения (пружины, рычаги, направляющие) и смажьте техническим вазелином. Контактные площадки необходимо зачистить наждачной бумагой «нулевого размера», то есть марки P600-P800 по новому ГОСТ или М20-М40 по старому стандарту. Как правило, после этого реле давления начинает работать нормально.

Ещё одной причиной неправильного срабатывания является повреждение диафрагмы включателя. Заменить её исправной деталью можно, однако для этого потребуются минимальные слесарные навыки. Если они у Вас есть, то справиться с задачей будет несложно.

Благодаря разносторонним увлечениям пишу на разные темы, но самые любимые — техника, технологии и строительство. Возможно потому, что знаю множество нюансов в этих областях не только теоретически, вследствие учебы в техническом университете и аспирантуре, но и с практической стороны, так как стараюсь все делать своими руками.

Оцените статью:

Поделитесь с друзьями!

Реле давления для насосной станции: устройство, регулировка

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Содержание статьи:

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

  • позволяет всем приборам функционировать в заданном режиме;
  • чутко реагирует на изменение порогов включения/выключения;
  • активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая , вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе , но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображений

Фото из

Оригинальное реле давления Grundfos

Реле с интегрированным манометром AL-KO

Отечественное реле давления Вихрь

Оборудование марки Gardena для дачи

Конструкция и принцип действия

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображений

Фото из

Клеммы для подключения заземляющего провода

Клеммы для подключения фазы и ноля

Большая пружина и ее назначение

Маленькая регулировочная пружина

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

Галерея изображений

Фото из

Перед включением станции в сеть необходимо установить обратный клапан и залить в гидробак воду. Электронное реле давления мощностью 1,1 кВт начинает работу при 1,5 атм и должно отключиться, когда оно достигает 2,5 атм.

Если перекрыть кран, тем самым отключив подачу воды, спустя несколько секунд давление в гидробаке поднимется до максимального, реле сработает и остановит работу станции. Верхнюю границу давления можно отрегулировать вручную

Для тестирования необходимо несколько раз закрыть/открыть кран. Давление будет то возрастать, то понижаться, соответственно, реле должно срабатывать каждый раз. По манометру можно отследить реальные рабочие границы давления – они не всегда совпадают с заявленными

Устройство должно отключать работу станции и в том случае, если заканчивается вода в источнике. Давление также резко поднимается и происходит аварийное отключение. На панели индикации загорается оранжевая лампочка

Насосная станция с блоком автоматики

Манометр встроен в корпус реле

Мониторинг работы оборудования

Сигнализация при «сухом ходе»

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к или монтироваться на трубу.

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Рекомендации по регулировке прибора

Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.

Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин

Сначала вспомним общие правила регулировки:

  • чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» – ослабить ее;
  • чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
  • движение гайки по часовой стрелке – увеличение параметров, против – снижение;
  • для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
  • перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.

Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления – переходите , чтобы ознакомиться с материалом.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений

Фото из

Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

  1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
  2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
  3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
  4. Проверяем, как изменилось давление отключения и тестируем систему.
  5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений

Фото из

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

Настройка реле давления насосной станции своими руками (на примере РДМ-5)

При эксплуатации насосной станции можно столкнуться с ситуацией, когда сбились настройки или вышло из строя реле давления. Это легко заметить: либо уменьшилось давление в водопроводе, либо насосная станция не включается на заданной нижней границе давления.

Механическое реле давления автоматизирует работу насосной станции, управляя включением-отключением насоса для поддержания стабильного давления воды в трубопроводе. На заводе-изготовителе устанавливаются стандартные настройки: давление отключения 2,5 – 3,0 атм., включения – 1,5 – 1,8 атмосферы (в зависимости от производителя). При замеченных проблемах с напором воды в доме необходимо ответственно подойти к настройке реле давления, так как существует прямая зависимость межу настройкой реле, объемом гидроаккумулятора и напором.

Регулировка давления в насосной станции

Настройка реле давления начинается с проверки давления сжатого воздуха в гидроаккумуляторе. При этом насосную станцию следует отключить от сети и бак гидроаккумулятора должен быть пуст. Для этого следует открутить боковую крышку на баке (см. рисунок – красная стрелка) и с помощью обычного автомобильного насоса с манометром проверить давление. Оно должно быть порядка 1,5 атм. Если замеренное значение меньше, давление необходимо поднять насосом до требуемого уровня. Следует отметить, что воздух в баке всегда должен находиться под давлением, и при эксплуатации насосной станции его время от времени необходимо проверять и подкачивать в случае необходимости, что увеличит срок службы мембраны гидроаккумулятора.

Если после регулировки давления в гидроаккумуляторе насосная станция не станет работать в штатном режиме, необходимо приступить к настройке самого реле давления. При этом следует помнить, что давление выключения насоса (верхняя настройка) не должна превышать давление, которое способен развить насос!

Настройка реле давления РДМ-5 насосной станции

Настройка реле давления РДМ-5 производится в работающей системе под давлением. Для этого, включаем насосную станцию в сеть и даем насосу поднять давление в системе, после чего сработает реле и отключится двигатель.

Далее выполняем непосредственно настройку реле давления:

  1. Снимаем крышку реле и полностью ослабляем прижимную гайку меньшей пружины.
  2. Настраиваем требуемое минимальное давление (включение насоса). Для этого вращаем прижимную гайку большей пружины (по часовой стрелке – увеличиваем давление и наоборот). Затем открываем кран и даем воде стекать, при этом снижается давление в системе. Смотрим, когда включится насос и, если результат не устраивает, регулируем дальше, пока не добьемся требуемого результата..
  3. Регулируем давление выключения насоса (верхний предел). Вращая прижимную гайку меньшей пружины, выставляем требуемое значение верхнего давления. Поступаем следующим образом. Включаем насос, дожидаемся срабатывания реле. Если величина давления отключения не устраивает, спускаем воду, регулируем пружину и повторяем процесс.

Таким образом, мы настроили реле давления.

Ремонт реле давления насосной станции (видео)

Что же желать, если реле не настраивается? Вероятно, оно вышло из строя. Здесь существует два пути решения этой проблемы: покупка нового реле или ремонт существующего. В первом случае советуем присмотреться к современным и недорогим реле давления — стрелочным или цифровым.

Для тех, кто пока не хочет по той или иной причине менять уже морально устаревшее реле, рекомендуем воспользоваться методами ремонта и чистки реле давления РДМ-5.

Подробную процедуру ремонта вы найдете в этом видео:

В случае возникновения других неисправностей и неполадок насосной станции настоятельно рекомендуем прочесть статью, где подробнейшим образом рассмотрено, как выявить причину поломки и самостоятельно отремонтировать насосную станцию.

основные причины, почему не срабатывает на выключение

Почему отсутствие выключения – проблема для насосной станции?

Во время работы насоса происходит естественный износ деталей станции, электрической части и расход электроэнергии. Для продления ресурса насоса и сокращения расхода электроэнергии, управление станцией осуществляет реле давления воды.

Его задача включить электродвигатель при минимальном давлении воды или его отсутствии и отключить при достижении установленного верхнего значения напора.

Длительная работа станции без отключения приводит к:

  • ускоренному износу насоса,
  • контактов реле,
  • перерасходу электроэнергии.

А работа при высоком давлении, то есть под большой нагрузкой, может привести к перегреву электродвигателя и повреждению изоляции обмотки статора. Ресурс насосной станции, при непрерывной работе, значительно сократится.

Если насос не отключается, когда расхода h3O нет, или расход незначительный, это свидетельствует о наличии неисправности в системе водопровода, либо в работе реле.

Причины, почему не срабатывает на отключение

Для выявления причины, по которой система не отключается, необходимо проверить показания манометра станции. Если установлен дополнительный контрольный манометр, то и его показания тоже.

Если манометры показывают давление меньше, чем установлено для отключения, то причины нужно искать в работе системы водопровода или насоса. В случае, когда показания манометров выше значения отключения, то неисправность, скорее всего, в самом реле.

Поиск неисправности стоит начинать с наиболее вероятных причин, продвигаясь от простых ситуаций к более сложным.

Для начала нужно проверить работу насосной станции при отключенном водопроводе. Если он быстро создает давление и отключается, станция исправна: проблема в водопроводе – где-то происходит утечка воды.

Если насос долгое время работает, и не может создать давление, либо напор растет крайне медленно, причина в работе станции.

Утечка h3O

Что делать:

  • проверить все водоразборные точки, выявить расход воды, обратить внимание на оборудование, подключенное к водопроводу и канализации, перекрыть все водоразборные краны;
  • проверить водопровод на утечку воды, для чего перекрыть все водоразборные краны, отключить насос и осуществить контроль за давлением воды — при снижении давления воды приступить к выявлению утечки путем осмотра;
  • если утечка не обнаружена, но имеется подземная часть трубопровода, отключить подземную часть от дома или объекта, куда он подведен, и опрессовать существующим давлением, при снижении давления — утечка в подземной части трубопровода.

Низкое напряжение питания

Как поступить:

  1. Проверить напряжение питания насоса во время его работы. Просадка напряжения не должна быть ниже 200 – 190 Вольт. При низком напряжении, электродвигатель не сможет развить заявленную мощность и обеспечить достаточные обороты крыльчатки. При этом возрастет рабочий ток, что не желательно и даже может быть опасно для электродвигателя.
  2. Величину низкого напряжения сравнить с уровнем напряжения на вводе в дом. Если разница свыше 10 Вольт, следует увеличить сечение проводов питающего станцию кабеля. Если напряжение низкое и на вводе в дом, то проблему можно решить, установив стабилизатор напряжения, равный или больший мощности насоса.
  3. Если температура корпуса электродвигателя превышает 60 – 70 0С, следует проверить величину тока при работе насоса. При значениях тока выше паспортных параметров, электродвигатель нужно проверить на межвитковое замыкание. Выполнить это можно только в электротехнической лаборатории.

Недостаточное разряжение во всасывающем трубопроводе домашней скважины

Что делать:

  1. Проверить состояние фильтра на всасывающем тракте, если он установлен. Очистить от отложений и промыть.

    Проверить состояние уплотняющей прокладки, при необходимости заменить. Собрать фильтр в соответствии с инструкцией.

  2. Как вариант, произвести пуск насоса, без установки фильтрующего элемента в корпус фильтра. Корпус фильтра при этом должен быть собран. Если отключение произошло, значит, насос не может создать необходимое разрежение для всасывания.

    И даже небольшое препятствие, в виде фильтрующего элемента, приводит к длительной работе станции. Выявить причину не достаточного разрежения на всасывающем тракте.

  3. Если насос не создает давление совсем, причина в отсутствии воды во всасывающем тракте. Необходимо его заполнить водой, не забывая выпустить воздух из самого насоса, и произвести повторное включение. При повторении ситуации, проверить причины отсутствия воды.
  4. Проверить исправность обратного клапана на всасывающем тракте. Залитая во всасывающий трубопровод вода, не должна уходить.
  5. Проверить глубину до зеркала воды в домашней скважине или колодце, если насосная станция работает от этих источников. В том числе и при работающем насосе, так как уровень во время работы понижается. Фактическая глубина всасывания, при работающем насосе, должна быть меньше, чем предельная высота всасывания, указаная в паспорте на насосную станцию. Проверить можно капроновой веревкой с привязанным грузом.
  6. У насосных станций с эжектором, проверить исправность и герметичность эжектора. А так же поступление воды в нагнетающий трубопровод эжектора.
  7. Проверить герметичность всех соединений на всасывающем трубопроводе. Как вариант, наложить временный бандаж из полосок ткани, пропитанной вязким составом. Лучше всего подойдет медицинский лейкопластырь.

Неисправность крыльчатки или других элементов

Пошаговая инструкция:

  • проверить работоспособность насоса, для чего перекрыть или отсоединить всасывающий трубопровод, и подключить насос на забор воды из емкости равной половине или несколько больше, емкости гидроаккумулятора, если давление не достигает установленного верхнего порога отключения, причина неисправности кроется в насосе;
  • разобрать корпус насоса, проверить крыльчатку и состояние сальника — из-за износа лопастей, насос может не обеспечивать необходимого верхнего значения давления, износ всасывающего патрубка крыльчатки в части, прилегающей к корпусу, так же может привести к снижению давления — в этом случае следует заменить изношенную крыльчатку;
  • как временный вариант, можно снизить верхний уровень давления в реле до значения, при котором насос будет стабильно и достаточно быстро, не более 10 секунд, отключаться, при отсутствии расхода воды;
  • заменить сальник на валу или уплотнить сальниковую набивку в корпусе насоса, если имеются следы потеков.

Неисправная работа отключающего устройства и контактов

Если реле не отключает насос при давлении выше порога отключения, то неисправность в самом реле.

Причиной может быть:

  1. Залипание контактов. При осмотре видно на поверхности контактов множество следов искрения, с черными пятнами. Сама поверхность имеет бугорки от наплыва металла и углубления, в местах выгорания контактов. В этом случае следует зачистить мелкой наждачной бумагой плоскости прилегания контактов. Не рекомендуется снимать значительный слой металла с контактов, так как их поверхность, для снижения сопротивления, покрывается серебром.
  2. Забитое грязью отверстие входного штуцера может препятствовать прохождению воды в рабочую камеру реле и не создавать реальное давление на мембрану. Требуется прочистить отверстие.
  3. Повреждение мембраны реле. При этом из реле может сочиться вода. Может привести к короткому замыканию. Снять крышку мембраны, осмотреть состояние мембраны. При необходимости, произвести замену мембраны.
  4. В некоторых случаях, возможно повреждение регулировочных механизмов коррозией. По этой причине может не произойти срабатывание отключающей пластины, на которую давит малая пружина, ответственная за верхнее значение давления. Нужно восстановить работоспособность механизма. Для этого очистить пластину от коррозии, трущиеся места и со следами коррозии, покрыть консистентной смазкой литол или подобной. После сборки механизма произвести настройку реле по уровням давления включения и отключения.

Если неисправности отключающего устройства не выявлены:

  1. Произвести перенастройку верхнего отключающего значения давления малой пружиной. Ослабить пружину, возможно, полностью.

    В таком состоянии малой пружины разница в давлении верхнего значения будет отличаться от нижнего уровня примерно на 1,0 бар.

  2. Так же можно ослабить большую пружину, понизив уровень давления, при котором реле включит насос. При этом одновременно произойдет снижение и верхнего уровня напора, при котором станция должна отключиться.

    После проверки работы насоса, если он начал отключаться, произвести окончательную регулировку верхнего и нижнего уровней давления.

  3. Если обслуживание и перенастройка реле не дало результата, такое реле следует заменить.

Если насос по-прежнему не будет отключаться, то следует продолжить поиск других возможных причин. Возможна ситуация, когда несколько факторов повлияли на сбой в работе насоса.

Как предупредить появление проблемы?

Своевременное обслуживание насоса, автоматики, гидроаккумулятора, других элементов защиты, обеспечение необходимого уровня напряжения питания, все эти меры позволят продлить рабочий ресурс насосной станции.

Обязательно выполнение рекомендаций производителей, изложенных в руководствах по эксплуатации и инструкциях.

Важное значение имеет наблюдение за работой насосной станции. Когда в ее работе происходят повторяющиеся изменения — это повод выяснить причины происходящих перемен. А для этого необходимо знать рабочие параметры у исправно работающей станции.

Видео по теме статьи

О работе реле давления воды для насоса расскажет видео:

Заключение

Насосная станция не является сложным агрегатом, требующим инженерных знаний и уровня для обслуживания и ремонта. Это по силам любому владельцу, немного разбирающемуся в технике и водоснабжении на бытовом уровне. Данные советы призваны в этом помочь.

Реле давления воды не выключается. Обустройство насосной станции деталь

Система управления водонасосной станцией включает в себя несколько элементов, среди которых важное место занимает реле. Он отвечает за автоматическое включение и выключение насоса по заданным параметрам. Потребитель покупает оборудование с настройками, заданными производителем.

В процессе его эксплуатации может потребоваться регулировка реле давления насосной станции — это можно сделать самостоятельно.Это тема нашей статьи.


Как это выглядит

Прежде чем настраивать реле самостоятельно, изучите его устройство. Реле давления воды для насосной станции имеет компактную конструкцию, которая состоит из металлического основания и крышки из пластика. Сверху на базовой платформе находится контактная группа, состоящая из клеммной колодки, а также двух контроллеров. Регулятор давления для насосной станции — это пружина, которую прижимает гайка.

Нажимая пружинную гайку, вы можете регулировать давление в системе, при котором насос включается или выключается.Крышка крепится к винту, на котором расположена большая пружина. Снизу основания — поршень и мембрана. Реле давления для разных моделей оборудования могут отличаться формой, размером или расположением элементов, но все же имеют описанную нами конструкцию.

Как это работает

Как работает реле давления для насосного агрегата:

  1. Вода, перекачиваемая насосом, давит на мембрану, поршень, и это на основе реле насосной станции.
  2. Напряжение 220 Вт проходит через контакты. В зависимости от расположения платформы контакты размыкаются или замыкаются, и это включает или выключает насос.
  3. Пружинные регуляторы уравновешивают действие поршня.

  1. По мере того, как потребитель использует воду, ее количество в системе уменьшается, и давление воды в гидробаке падает. В результате пружина успевает одолеть поршень. Совершаемое при этом движение платформы вызывает замыкание контактов, что приводит к запуску насосного агрегата.
  2. Насос качает воду для заполнения системы. Увеличение объема воды приводит к тому, что воздух в гидробаке воздействует на поршень, который преодолевает сопротивление пружины и медленно смещает платформу.
  3. Величина смещения зависит от сжатия меньшей пружины. Как только платформа достигнет заданного уровня, контакты разомкнутся и насос выключится.

Теперь можно сделать вывод, как настроить насосную станцию.Сила сжатия большой пружины может использоваться для регулировки нижнего значения давления в насосной станции, при котором насос запускается. Соответственно, верхнее давление в системе регулируется сжатием небольшой пружины. Разница между значениями срабатывания и замыкания зависит от небольшой пружины регулятора.

ВИДЕО: Причины выхода из строя

Стоимость гидробака (гидроаккумулятора)

Правильно отрегулировать насосную станцию ​​можно только отрегулировав гидробак.От заданных параметров зависит, как долго вас прослужит насосная станция, а также какой будет напор воды. Гидравлический бак, который еще называют гидроаккумулятором (ГА), представляет собой герметичную емкость с деталями. Одна часть (резиновый баллон) предназначена для приема жидкости от работающего насоса. Другая часть — вокруг груши. Туда закачивали воздух.

Под действием воздуха груша с водой сжимается и, таким образом, создается давление воды в водопроводных трубах дома.Благодаря такому устройству ГА, когда потребитель открывает кран, то при неработающем насосе вода течет под давлением. Поэтому очень важно правильно настроить насосную станцию.

Правильная регулировка давления воздуха в гидравлическом контуре помогает продлить срок службы гидроагрегата. Слишком высокое значение способствует частому запуску насоса. Такой режим работы приводит к быстрому износу оборудования. Заниженная стоимость негативно сказывается на работе груши. Она слишком растянута.

ВИДЕО: Какое давление накачать в гидроаккумулятор

Как настроить гидробак

Отрегулировать насосную станцию ​​GA можно своими руками. Предлагаем инструкцию:

  1. Открываем нижний кран и ждем, пока вытечет вся вода.
  2. Проверить давление в ГА. Для этого лучше всего подойдет автомобильный манометр (желательно, чтобы он предварительно прошел проверку). На ГА расположена обычная автомобильная шпуля, закрывающаяся колпачком.

Специалисты считают, что для гидробака объемом 20-25 литров оптимальное значение составляет 1,4-1,7 бар, а для 50-100 л -1,7-1,9 бар.

Как отрегулировать давление? Если значение меньше оптимального, то подкачайте, а больше — прокачайте. Такую манипуляцию желательно проводить каждый месяц. Иногда возникает утечка воздуха. Очень важно, чтобы груша долго не пустовала. Она придет в упадок.

Процедура регулировки реле давления

Как настроить реле давления насосной станции? После того, как вы настроили GA, вы можете настроить реле давления для водяного блока.

Наладка реле давления насосной станции начинается с замера текущих показателей эффективности. Этот этап выполняется по такому алгоритму:

  1. Открываем нижний вентиль, чтобы вода вышла из системы.
  2. Фиксируем верхнее значение. Необходимо включить насос, чтобы он закачал воду в систему. При включении фиксируем манометр.
  3. Обратите внимание на меньшее значение. Открываем дальний кран системы, чтобы выпустить немного воды и провоцировать включение помпы.Пишем значение манометра при запуске устройства.
  4. Рассчитываем текущую разницу показаний манометра.

Помимо фиксации значений, визуально оцените напор воды. Полностью откройте клапан, наиболее удаленный от насоса. Если вы хотите увеличить напор воды, то вам нужно подтянуть большую пружину регулятора. Ослабление гайки приводит к обратному эффекту. Обязательно сначала отключите оборудование от сети.

Как отрегулировать реле давления? Оптимальное значение разницы показаний — 1.4 бар. Если у вас меньшее значение, насос запускается чаще. Это обеспечивает очень равномерную подачу воды. Но этот режим приводит к слишком быстрому износу оборудования.

Когда значение разницы превышает рекомендуемое, насос работает в щадящем режиме — он запускается реже, чем указано производителем. Потребитель заметит довольно заметные перепады давления воды. Потребуется наладка насосной станции. Как настроить реле давления насосной станции на нужное значение этого параметра?

Сила прижима малогабаритного пружинного регулятора.Очень осторожно скручиваем гайку. Маленькая пружина более чувствительна, чем большая. Чтобы увеличить значение разницы, сожмите пружину сильнее. Соответственно, ослабление пружинного регулятора приводит к обратному эффекту.

После того, как вы самостоятельно произведете регулировку давления по предложенному нами алгоритму, обязательно проверьте новые показатели. Повторите все указанные выше действия в той же последовательности. Если настройка реле давления насосной станции вас не устроила, то повторяйте все заново, пока не будете удовлетворены результатом.Желаем успехов!

ВИДЕО: Процедура регулировки реле давления

Настройка насосной станции выполняется перед ее установкой. Это довольно важный момент.
Ведь даже качественная и дорогая техника без правильных настроек будет работать некорректно и не выполнять необходимые функции. И тогда поломки могут происходить гораздо чаще.
На видео в этой статье будет показан весь процесс настройки, после которого будет намного проще правильно завершить работу.Все делается своими руками, поэтому стоимость работ будет намного ниже.

Аппарат поверхностный центробежный насос

Рассмотрим, какие основные действия для настройки реле давления в насосной станции необходимо предпринять:

  • В первую очередь необходимо проверить показатели давления в гидроаккумуляторе (см.). Их величина должна быть установлена ​​примерно на уровне 1,5 атмосферы.
  • Затем осторожно открутите крышку бака. В то же время протекающая вода сигнализирует о лопнувшей мембране, которую необходимо заменить.После выполнения всех необходимых действий нужно проверить давление с помощью манометра в шинах.
  • Если уровень давления по-прежнему недостаточен, его можно поднять с помощью воздушного насоса. Но иногда эти действия не дают должного эффекта. В таких случаях требуется регулировка реле давления, результатом которой будет автоматическое отключение и включение насоса в нужный момент.

Внимание: При настройке очень важно установить верхний предел, при котором насос будет отключаться, не превышая реальных возможностей и производительности устройства в конкретной ситуации.

Прямая регулировка

Неправильная регулировка может привести к некорректной работе насоса, т.е. в нужный момент он может не включиться или не выключиться. Поэтому менять настройки нужно только в случае крайней необходимости.

Внимание: необходимо знать, что отказы помпы, возникшие из-за самонастройки реле давления, не распространяются на гарантийный случай. Гарантия на оборудование также снимается в случае выхода из строя определенных частей станции из-за такой регулировки.Однако, если необходимо изменить давление в системе, это можно сделать путем регулировки реле давления.

Итак:

  • Перед установкой нижнего уровня давления в насосной станции, т.е. значения, при котором она будет включаться автоматически, необходимо отрегулировать давление воздуха в гидроаккумуляторах. Для этого отключите станцию ​​от электричества и слейте всю воду из аккумулятора. Непосредственно регулировать давление в гидроаккумуляторе можно за счет ниппеля при помощи автомобильного насоса с манометром или компрессора.Показатель давления в этом случае не должен быть ниже 90% от необходимого давления для включения станции.
  • В большинстве случаев реле давления настроено на работу насосной станции при рабочем давлении от 1,5 до 3 атм. Для того, чтобы изменить давление, при котором система включается и выключается, необходимо снять крышку с реле, для чего откручивается винт из пластика, а затем изменить затяжку на соответствующих пружинах.
  • Нижнее значение давления регулируется с помощью P-гайки.Чтобы увеличить показатель, нужно повернуть его по часовой стрелке, а для уменьшения — по часовой стрелке.
    Диапазон между нижним и верхним пределами давления зависит от гайки ΔP. Расширения этого диапазона можно добиться вращением гайки по часовой стрелке, для сужения — против.
  • После внесения всех необходимых изменений систему необходимо подключить к электросети, убедившись, что она заполнена водой. Вы можете контролировать уровень давления с помощью манометра.
  • Важно соблюдать одно правило при настройке реле давления, его верхнее значение не должно быть больше 95% от максимального давления, которое устанавливается на выходе из станции.Этот показатель можно найти в технических характеристиках устройства. При несоблюдении этого правила насосная станция не выключится, что очень быстро выведет ее из строя.
  • Также очень важно учитывать, что аккумулятор требует периодического обслуживания. Дело в том, что вода всегда содержит в себе немного растворенного воздуха, что со временем уменьшает полезный объем резиновой мембраны в аккумуляторе.
    Гидравлические аккумуляторы большой емкости обычно имеют специальные клапаны, через которые можно стравливать этот воздух.Бытовые станции в большинстве случаев комплектуются небольшими батареями, не имеющими таких вентилей, чтобы удалить из них воздух, необходимо каждые несколько месяцев делать следующее:
  1. Для начала насос обесточивается и вся вода сливается из гидроаккумулятора. Для этого лучше предусмотреть небольшой кран или воспользоваться ближайшим местом слива.
  2. Несколько раз необходимо проделать предыдущую процедуру.
  • Очень важно не путать аккумулятор с емкостью накопителя.Первое необходимо для уменьшения количества пусков насосной станции, что увеличивает срок ее службы.
    Помимо прочего, он позволяет защитить систему от гидроудара при запуске и выключении насоса. При отключении электроэнергии требуется емкость для хранения воды, чтобы подача воды не прекращалась.
  • Таким образом, вы сможете установить и настроить насосную станцию ​​самостоятельно. Вам просто нужно знать несколько простых секретов и соблюдать все правила. Если у вас возникнут вопросы при установке или настройке, лучше проконсультироваться со специалистом.Неправильно настроенная станция не будет работать правильно и скоро придет в негодность.

Вы смотрели видео как настроить насосную станцию, теперь настройка насосной станции пройдет без проблем. Перед использованием следует полностью изучить инструкцию и только после этого вносить необходимые корректировки.


Одним из решений управления автономным водоснабжением является подключение к насосу реле давления RDM 5, регулировки, инструкция которого не всегда понятна пользователю.При этом данный вид устройств от бренда Jileks считается достаточно надежным и доступным. При желании вы можете решить проблему с настройкой, если потратите немного времени на изучение работы устройства.

Какие функции выполняет устройство?

В частных домах, где водоснабжение не подключено, вопрос обеспечения питьевой водой решается 2 способами:

  • установка емкости или устройство бассейна с привозной водой;
  • Бурение скважины на водоносный горизонт.

Подача воды в дом осуществляется при помощи насоса необходимой мощности. Но величина напора воды при его работе слишком велика для подключения насосного агрегата к внутренним водопроводным сетям напрямую. Поэтому в доме установлен промежуточный бак с мембраной — гидроаккумулятор, а необходимое давление в сети поддерживается реле давления РДМ 5. Устройство позволяет автоматизировать процесс подачи воды при автономном водоснабжении. системы.

Принцип действия

Устройство состоит из латунного корпуса с фитингами для подключения к водопроводной сети, пружинных клапанов и электрического реле. Снаружи элементы прикрыты пластиковой крышкой. Схема работы реле давления РДМ 5 следующая:

  1. Производитель устанавливает прибор на нижний предел давления 1,4 Бар, самый высокий — 2,8 Бар. Когда давление в гидроаккумуляторе меньше нижнего предела, контакты реле замыкаются, и насос закачивает воду в промежуточный мембранный бак.
  2. Когда давление поднимается до верхнего предела (2,8 бар), срабатывает пружинный клапан и размыкает контакты реле. Подача воды прервана.
  3. Когда в доме происходит врезка, гидроаккумулятор начинает опустошаться, давление падает, а при достижении нижнего порога 1,4 Бар контакты реле снова замыкаются и насос возобновляет работу.

Как правило, прибор РДМ 5 комплектуется готовыми насосными станциями, состоящими из помпы, бака водяной батареи и самого реле управления.Станция настроена на заводе и полностью готова к работе, осталось только подключить ее к трубе и электросети. Но готовая продукция подходит не всем по следующим причинам:

  • емкость аккумулятора недостаточна;
  • напор штатного насоса небольшой, чтобы обеспечить подачу воды на необходимую высоту;
  • В

  • используется забойный насос, опускаемый в скважину.

В этих случаях автоматическая система водоснабжения должна быть собрана из отдельных элементов, и реле давления должно быть настроено соответствующим образом, согласовав его работу с накопительным баком.Перед покупкой и подключением устройства рекомендуется изучить его технические характеристики:

  • диапазон регулирования давления в водопроводе — от 1 до 4,6 Бар;
  • диапазон температур окружающей среды — от 0 до +40 ° С;
  • минимальный перепад давления — 1 Бар;
  • напряжение питания — 220 В;
  • Диаметр штуцера — DN 15, присоединение — G ’’.

Если по каким-то техническим характеристикам реле RDM 5 вас не устраивает, придется искать другой регулятор.Но практика показывает, что параметры этого устройства удовлетворяют требованиям подавляющего числа систем автономного водоснабжения.

Как настроить прибор?

Настройка реле давления производится после монтажа внутренней и внешней водопроводной сети дома и подключения к электрической сети.

Соединения внешнего и внутреннего трубопроводов следует проверять испытаниями, чтобы возникающие впоследствии утечки не мешали процессу регулировки.Из-за негерметичных соединений давление перед насосом или после него самопроизвольно снизится, что повлияет на работу реле.

Перед настройкой необходимо определить необходимое давление. Для подачи воды во все точки сброса, расположенные на разных этажах, необходимо обеспечить необходимое давление в гидроаккумуляторе. Сила мембраны резервуара должна быть достаточной, чтобы вытолкнуть весь объем воды на необходимую высоту и преодолеть все местные сопротивления.В домашних условиях это давление чаще всего определяется экспериментальным путем.

Расчет прост: 1 м высоты подъема соответствует 10 м горизонтального участка и соответствует давлению 0,1 бар. Учитывается самая дальняя ветка водоснабжения. Примерно определив необходимое давление, необходимо создать такое давление со стороны воздушной камеры гидроаккумулятора. Для этого снимаем пластиковый колпачок с золотника (обычно находится на торце бака) и прокачиваем воздушную камеру обычным автомобильным насосом, контролируя давление манометром.

  1. Не присоединяя патрубок к внутренней водопроводной сети, проверить работу реле совместно с помпой при заводских настройках. Заодно проверьте герметичность внешней трубы.
  2. Снимите пластиковую крышку реле, закрывающую регулировочные винты.
  3. Большой винт регулирует верхний предел (отключение насоса), маленький — перепад давления. Отрегулируйте нижний предел так, чтобы его значение было на 0,2 бар больше, чем то, что вы закачивали в аккумулятор.
  4. Для достижения точных значений придется несколько раз регулировать, открывая краны смесителей и сливая воду из аккумулятора. В этом случае запишите показания манометра при включении и выключении насоса и отрегулируйте их с помощью настроечных винтов.

В результате настроек разница между нижним и верхним пределами не должна быть меньше 1 бара. Практика показывает, что оптимальный перепад давления составляет около 1,5 Бар, тогда насос будет включаться не слишком часто.По окончании регулировки не спешите ставить крышку на место, проследите за системой 1 день. Может потребоваться небольшая корректировка.

Ключевым элементом регулирования насосного оборудования, отвечающего за подачу воды в частные дома, является реле давления. Устройство обеспечивает включение и выключение насоса в автоматическом режиме, контролирует забор воды в бак по заданным параметрам. Регулировка реле давления насосной станции индивидуальна для каждого конкретного случая.Четких рекомендаций не предусмотрено, поэтому процедура проводится в рамках установленных норм и инструкций и, как правило, своими руками.

Насосная станция — лучшее решение для бесперебойного водоснабжения частных домов и загородных коттеджей.

Он автоматически гарантирует, что жидкость забирается из колодца или колодца, обеспечивая ее потребителю в необходимом количестве, поддерживая необходимое давление в системе и действуя как его регулятор.

Устройство представляет собой совокупность компонентов (ресивер, аккумулятор, реле и др.), Конструктивно связанных между собой. Каждая из составных частей оборудования выполняет свою функцию.

Если говорить о регулировке величины напора воды, и в целом о контроле бесперебойной работы насосной станции, то эти функции выполняет реле давления.

Обычно реле выполнено в виде небольшого блока с пружинами для регулировки минимального и максимального давления, напряжение которых регулируется с помощью специальных гаек.

Снизу металлического основания крепится мембрана с крышкой, поршнем, быстросъемной гайкой для крепления к переходнику насосного оборудования.

На верхней стороне устройства, помимо пружин, находится контактная группа и клеммная колодка (для монтажа в сеть, помпу и заземление).

Заключается в том, что под действием воды, которая поступает из насосной станции, мембрана оказывает давление на поршень. Заставляет работать контактную группу, установленную на металлической плоскости с 2-мя петлями.

В зависимости от положения контакты замыкаются и размыкаются, а насос включается и выключается. Пружина большого контроллера устройства воздействует на площадку контактной группы, уравновешивая давление поршня.

При понижении давления платформа опускается под действием пружины, замыкая контакты, что приводит к автоматическому включению насоса.

Действие пружины маленького регулятора также напрямую зависит от давления воды, но она расположена на большем расстоянии от петли, поэтому порядок ее срабатывания активируется не сразу, а только при подъеме платформы на определенная высота.

Функционирование электрического компонента зависит от петли с небольшой пружиной. В конструкции все настроено так, что петля и платформа не могут одновременно находиться в одной плоскости.

Если платформа поднимается над шарниром, то контакты опускаются, а когда она опускается, контакты защелкиваются в верхнем положении.

Плоскость петли расположена над основанием маленькой регулировочной пружины, что позволяет поднять платформу на это значение, не размыкая контакты.

И при его достижении контакты размыкаются под действием пружин, обеспечивая включение помпы и подачу воды в бак.

Таков принцип работы устройства, где большой пружинный регулятор обеспечивает включение станции и отвечает за «пониженное давление», а маленький — за его разницу в включении и выключении насоса.

Первую регулировку давления реле провести при сборке и подключении к насосной станции.

Важно! Дальнейшее удобство эксплуатации всей сантехнической системы конкретного объекта во многом зависит от правильности ее выполнения.

Изначально необходимо проверить уровень давления, которое образовалось в резервуаре в процессе изготовления насосной станции. Обычно это 1,5 атмосферы для включения и 2,5 атмосферы для выключения насоса.

Поверка проводится с пустым баком, без воды и подключением оборудования к электрической сети с помощью обычного механического манометра.Для этого откройте золотник в баке, прикрепите к нему прибор и измерьте показатели.

В этом случае реле давления насосной станции срабатывает, когда потребителя не устраивает наладка оборудования, произведенная при его сборке.

Процедуру можно выполнить своими руками, для чего понадобится отвертка и гаечный ключ, чтобы снять крышку прибора и ослабить (затянуть) гайки регулятора. Реле не должно быть под напряжением.

Его крышка снимается, после чего ее можно регулировать в зависимости от преследуемой цели — увеличения, уменьшения давления или регулировки диапазона срабатывания.

  1. Повышение или понижение давления осуществляется путем отвинчивания или затягивания гаек большого регулятора. После завершения операции устройство возвращается в исходное положение и проводится проверка. Необходимо включить напряжение, открыть кран и по манометру определить, при каком давлении насос начинает работать. После закрытия клапана индикатор давления проверяется в момент прекращения работы насоса. Если показатели не устраивают, то вся процедура повторяется.Визуально увидеть настройку можно на тематическом видео в Интернете.
  2. Принцип изменения диапазона срабатывания реле. При нормальных показателях нижнего давления снижение или повышение верхнего давления осуществляется с помощью второго (малого) регулятора. Затягивая гайку по часовой стрелке, верхнее давление увеличится, а нижний индикатор останется на прежнем уровне. При ослаблении гайки разница между обоими показателями увеличится или уменьшится. После настройки проводится проверка и при необходимости процедура повторяется.

Интересно! При одновременном нарушении показателей давления и принципа изменения диапазона прибора то сначала производится регулировка большим регулятором, а затем маленьким, не забывая о постоянном контроле манометром.

Важные моменты в процессе настройки

  • Установка верхнего давления не должна превышать 80% от его максимального значения, что предусмотрено характеристиками реле.Если уровень давления неудовлетворителен, то лучше всего приобрести устройство, имеющее более высокие характеристики.
  • Перед повышением давления для включения насоса также необходимо проверить его характеристики на предмет того, может ли он выработать такие показатели. В этом случае насос не сможет его создать и будет работать непрерывно, потому что реле просто не сможет его выключить.
  • Полностью затягивать гайки не нужно, иначе прибор просто перестанет работать.

Давление гидроаккумулятора и принцип настройки реле

Нормальная работа этого элемента насосной станции также зависит от давления воздуха, но его регулировка с помощью реле не осуществляется. Он по-прежнему будет работать даже при отсутствии гидроаккумулятора вне зависимости от наличия воздуха.

Резервуар без воздуха будет полностью заполнен водой, мгновенно повысится верхний уровень давления, что остановит насос.

Пониженное давление способствует значительному растяжению мембраны, а с увеличенным резервуаром ресивер не будет достаточно заполнен водой, так как избыточное давление воздуха будет постоянно его вытеснять.

Важно! Для полноценной и бесперебойной работы насосной станции, бесперебойной подачи воды и длительного срока службы мембраны ресивера показатель давления должен быть примерно на 10% ниже нижнего.

В этом случае в гидроаккумуляторе будет достаточно воды, и мембрана не растянется. Насосная станция тихо работает в автоматическом режиме и отключается с интервалом, указанным в ее технических характеристиках.

Видео на эту тему широко представлено в сети, поэтому провести описанные выше процедуры вполне реально для каждого пользователя насосного оборудования.

Сразу после покупки регулировка реле давления насосной станции не требуется — необходимые манипуляции уже проведены на заводе. Значения этих настроек варьируются от 1,3-1,9 бара при включении и 2,6-3,1 бара при выключении.

Но по многим причинам часто бывает необходимо перенастроить реле давления. Ниже мы разберем все основные моменты, после чего вы узнаете, как настроить реле давления воды, почему не работает, не выключается и т. Д.

1 Как устроено реле помпы и как его настроить?

Перед тем, как настраивать реле давления, стоит разобраться в его конструктивных особенностях и принципе действия.

Реле уровня жидкости — это устройство на металлической основе, в нижней части которого находится мембранная крышка со специальными креплениями, которые можно быстро снять. Сверху реле протока воды есть несколько контактов и пара регуляторов.

Сверху все эти элементы прикрыты крышкой.Последний крепится к одному из регуляторов. Вся эта конструкция быстросъемная — устройство можно разобрать с помощью обычного гаечного ключа.

Производители предлагают реле разные по форме, размерам, расположению рабочих элементов, небольшие отличия в конструктивных особенностях деталей. Часто эти устройства дополняют предохранителями от «холостого хода».

1.1 Как это работает?

Реле насосной станции работает по принципу давления жидкости, поступающей из насоса — мембрана перемещает поршень, активируя контакты, расположенные на основании железа с помощью двух шарниров.

Эти контакты могут замыкаться и размыкаться (в зависимости от положения) — это обеспечивает автоматическое включение / выключение оборудования. Второй регулятор одновременно стабилизирует давление поршня.

Электрик устройства (отвечающий за включение / выключение помпы) слушает пружину шарнира. Как только реле давления PM (или реле давления RDM5) поднимается над шарниром, регуляторы выключаются.

Итак, один регулятор (большой) включает в себя насосное оборудование, а второй, меньший, отвечает за отключение из-за перепада давления в устройстве.

1.2 Как настроить себя?

Если по каким-либо причинам начальная настройка реле давления вам не подходит, то пора соединить руки с опытом, и настроить реле уровня воды своими руками. Настройка реле насосной станции своими руками — довольно простая процедура. Нам понадобится только гаечный ключ и отвертка.

Последовательность регулировки насосной станции своими руками:

  1. Отключить прибор.
  2. Снимите панель устройства.
  3. Установите необходимое давление.
  4. Собрать отрегулированную машину.

Помните! Под крышкой есть два регулятора — большой и маленький. Первый работает с давлением на активацию насоса, второй отвечает за перепад давления и отключение системы.

1.3 Регулировка реле давления насосной станции (видео)

1,4 Повышение / понижение давления в системе

Все просто — чтобы поднять или понизить давление в гидроаккумуляторе, нужно ослабить или затянуть гайку на большом регуляторе.Эта настройка реле давления гидроаккумулятора является самой быстрой и простой.

Внимание ! Релейную настройку насосной станции своими руками следует проводить строго при выключенном оборудовании. Перед запуском отключите систему!

Далее включаем настроенное устройство и смотрим на настройки манометра нижний предел давления. Также проверяем давление отключения. Если новые индикаторы реле давления воздуха для компрессора вас устраивают, то процесс настройки можно считать завершенным.

1.5 Важные тонкости при настройке

2 Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не выключает насос, произошла течь в гидроаккумуляторе насоса, оборудование постоянно щелкает, не включает насос и т. Д.

Конечно, неисправный водяной насос проще выбросить, а на его место ставят новый. Но далеко не все могут позволить себе такие перетурения, поэтому давайте рассмотрим основные неисправности насосных систем и займемся их устранением.

2.1 Насос перестал работать: первое, что нужно сделать

Если водяной насос включен, но не подает «признаков жизни», проверьте напряжение в сети. Попробуйте отключить и снова подключить кабель питания. Это обычное дело, но многие сталкиваются именно с такой проблемой.

Напряжение есть? Затем проверьте надежность всех электрических соединений.

Помпа включается впервые после покупки? Убедитесь, что соединения правильные.Ничего не вышло? Тогда причина может заключаться в поломке колеса или реле. Ваши действия следующие:

  • выключить питание устройства;
  • попробуйте провернуть вал двигателя вручную;
  • если не крутится, проблема в пусковом конденсаторе;
  • Выходом из положения является его замена. Вам понадобится паяльник, аналогичный конденсатор и умелые руки.

2.2 Воздушный насос не качает воду

В каких ситуациях это происходит:

  • Воздух попал в корпус некоторых элементов.Проверить герметичность всех емкостей, выключить прибор и с помощью специального клапана (его нужно открутить) выпустить лишний воздух;
  • аналогичная проблема возникает при низком уровне воды. Проверить уровень воды в точке водозабора и соответствие насосной установки рекомендациям в паспорте;
  • проблема может заключаться в поломке обратного клапана или засорении сопла эжектора. Очистите клапан.

2.3 Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Реле давления могло выйти из строя.Как правило, причина кроется в неправильно установленном давлении или низком давлении воды из-за попадания воздуха в герметичные части устройства.

Непрерывная работа помпы может быть из-за засорения пятиугольника — из-за слишком жесткой воды. Выход — снятие и очистка реле, установка специального фильтра для «умягчения» воды.

Если насос работал, а затем резко остановился, проблема может заключаться в перегреве двигателя. Необходимо отключить прибор от электросети, найти причину перегрева и устранить ее.Сразу понадобится опыт или помощь мастера.

Подключать все элементы насосной станции нужно очень аккуратно. Если возникнут проблемы, то сразу обращайтесь к мастерам!

Не забывайте, что поток воды своими руками сделан правильно и ни разу не подведет, нужен немалый опыт, инструменты и «правильные» руки.

5 быстрых решений для неисправного погружного насоса — MWI Pumps

Проблема с этим насосом может быть легко решена.

Они тихие и сдержанные. Вы можете настроить их для вертикального или горизонтального использования или под любым углом между ними. Погружные электронасосы — настоящие рабочие лошадки, которые хорошо подходят для борьбы с наводнениями и ливневой канализации. А если что-то пойдет не так, их конфигурация облегчит их ремонт и обслуживание.

Воспользуйтесь этим руководством по поиску и устранению неисправностей, чтобы узнать, можно ли быстро исправить причину неисправности вашего погружного насоса.

1. Двигатель не заводится

Начните с очевидного.Проверьте предохранители или сработавший автоматический выключатель . Если проблема периодически возникает, это может быть грязь или коррозия гнезда предохранителей.

Затем проверьте напряжение в точках контакта реле давления . Мусор или коррозия могут вызвать нестабильное напряжение. Электродвигателям это не нравится.

Посмотрите, есть ли что-нибудь , ограничивающее насос . Причиной может быть песок. Прежде чем сработает предохранительная перегрузка, вы получите показания амперметра в шесть раз выше, чем обычно.Очистите это и расслабьтесь.

2. Двигатель работает постоянно или слишком часто

Утечка в вашей системе вызовет обе эти проблемы. Замените протекающие или поврежденные трубы и проверьте уровень воды, чтобы убедиться, что ваш насос не превысил производительность колодца.

A Неисправность реле давления также приведет к тому, что двигатель останется включенным или будет работать слишком быстро. Еще раз проверьте настройки и очистите контакты.

Двигатель, который никогда не отключается, также может указывать на то, что сетка помпы заблокирована или что обратный клапан застрял .Осмотрите оба.

3. Устройство защиты от перегрузки продолжает срабатывать

Есть ли у вас устройства защиты от перегрузки под прямыми солнечными лучами ? Этого тепла достаточно, чтобы споткнуться. Затеняйте или проветривайте ящик. Если вы находитесь на строительной площадке и используете временное питание, возможно, ваш насос потребляет неправильное напряжение . Проверьте линейные клеммы, чтобы определить, не является ли это источником проблемы.

4. Недостаточно воды в насосной системе

Возможно, ваш обратный клапан вышел из строя или был установлен неправильно.Если ни одна из этих причин не является причиной, возможно, ваша помпа связана с воздухом . Или он может быть связан чем-то, что застряло в крыльчатке. Осмотр с листа может дать вам ответ.

Правильное размещение необходимо для оптимальной работы насоса. Недостаточный поток воды может указывать на то, что ваш насос не полностью погружен в воду , или что ваша потребность в подъеме слишком высока .

5. Чрезмерный шум

Это может быть что-то столь же простое, как проверка всех клапанов на линии насоса.Что-то могло поменять поток. Это снизит напор.

Основной шум насоса вызван кавитацией . Ваш насос вызывает или реагирует на пузырьки, которые образуются в перемещаемой воде. Шум сопровождается снижением эффективности насоса. Проверьте соосность привода и насоса. Кавитация также может быть вызвана характеристиками самой воды, и может потребоваться отрегулировать насос для компенсации вязкости.

Пора заменить помпу?

Ценность погружных насосов в том, что они имеют герметичные двигатели, которые плотно соединены с корпусом насоса.Они выталкивают воду на поверхность и более эффективны, чем насосы с уровня земли. Их простой дизайн также означает, что за ними легко ухаживать. Но они не могут бежать вечно. Если помпа не работает, может потребоваться нечто большее, чем быстрое исправление. Насосы изнашиваются и требуют замены.

Ищите насосы, в которых используются подшипники и уплотнения сторонних производителей. Таким образом, когда ваши насосы действительно нуждаются в замене деталей, вы не будете платить за быстрое исправление. Узнайте больше о настраиваемой линейке погружных электронасосов MWI здесь.

Как отремонтировать насос АЗС

7 августа 2015 г.

Газовые насосы — критически важная часть оборудования в мире розничной торговли топливом. Если насос не работает, покупатель, скорее всего, пойдет по улице к другому продавцу, чтобы наполнить бак. Запуск и запуск заправочных станций — это то, чего не могут дождаться большинство розничных продавцов. Продавцы АЗС должны знать, как работает бензонасос, и знать, что это оборудование может потребовать ремонта в один прекрасный день.

Как работает насос АЗС?

Когда потребитель подъезжает к насосу на заправочной станции, он видит только несколько из множества сложных деталей внутри насоса. Чтобы начать подкачку топлива, водитель смахивает свою кредитную карту. После утверждения бензонасос предлагает водителю выбрать вид топлива. Затем начинается прокачка. Как только перекачка завершена, помпа выдает квитанцию ​​и готовится к следующему водителю. Однако этот процесс — единственная часть, которую видит потребитель.

Почти все бензобаки в розничной торговле находятся под землей.Для откачки бензина из бака используется один из двух видов насосов: погружной или всасывающий. Погружной насос находится в бензине и использует крыльчатку, чтобы подтолкнуть бензин вверх. Всасывающий насос использует давление для всасывания бензина.

Далее по трубе от резервуара находится обратный клапан. Обратный клапан — это то, что открывается и закрывается для регулирования потока газа. Когда обратный клапан закрыт, газ удерживается в трубе под давлением. Когда насос подает сигнал на бензин, обратный клапан открывается, позволяя топливу течь.

По мере того, как газ течет вверх по направлению к автомобилю потребителя, он проходит через регулирующий клапан. Этот клапан регулирует скорость подачи топлива. Клапан управления потоком регулирует топливо с помощью диафрагмы, которая открывается шире для более быстрого потока и сжимается для более медленного потока. Если водитель вносит предоплату за определенное количество газа, клапан регулирования расхода замедлится по мере приближения к этому пределу.

За клапаном регулирования расхода находится расходомер. Этот счетчик измеряет количество бензина, попадающего в автомобиль потребителя.Этот процесс заключается в том, как продавец топлива измеряет, сколько бензина потребляет потребитель, и, таким образом, знает, сколько взимать с него.

Следующий смесительный клапан. На большинстве заправочных станций есть только два резервуара (дизельное топливо в это уравнение не входит). Тем не менее, эти АЗС предлагают потребителям три и более видов бензина. В одном баке содержится бензин с самым высоким октановым числом, в то время как в других баках содержится бензин с более низким октановым числом. Смешивая эти два вида бензина, можно создать несколько уровней октанового числа всего в двух баках.

Насос-форсунка — это то, как потребитель регулирует поток газа. Когда потребитель берется за ручку сопла, газ начинает течь. Если потребитель отпускает, перекачка прекращается.

Чтобы бензин не выливался из бака, в форсунку встроено автоматическое отключение. Рядом с соплом есть небольшая трубка, называемая трубкой Вентури. Когда трубка Вентури погружается в бензин, давление воздуха в сопло прекращается, что приводит к автоматическому отключению.

В центре всех механических частей топливного насоса находится компьютер.Компьютер выполняет несколько операций с современным заправочным насосом, например, принимает платежи потребителя и позволяет им указать, какое топливо они хотят. Затем компьютер открывает соответствующие клапаны и сообщает потребителю, что он готов к откачке. Этот компьютер также сигнализирует об отключении клапана управления потоком после завершения транзакции.

Ремонт насоса АЗС

Первым шагом в ремонте насоса АЗС является определение того, какая часть системы не работает должным образом.Иногда это очевидно. Компьютер не работает. Сопло повреждено. Бензин не течет, даже когда все остальное работает.

Следующим шагом будет замена поврежденной детали. Форсунки обычно легко заменить. Снимите старую и наденьте новую. Просто убедитесь, что все правильно прикреплено и на месте. Замена внешних шлангов также проста. Просто отсоедините шланг от насоса и насадки и замените его.

Доверьте ремонт насоса, компьютера и клапана специалистам.Это требует специальной подготовки и опыта.

Если вам нужно топливо оптом, позвоните в Kendrick Oil сегодня по телефону 1 (800) 299-3991. Мы предлагаем фирменное и немарочное топливо, а также сопутствующие услуги в Техасе, Нью-Мексико, Оклахоме, Канзасе, Колорадо и Луизиане. Вы также можете связаться с нами по электронной почте.

Решение проблем с водяным насосом

Решение проблем с водяным насосом

Многие из нас зависят от водяных насосов , но насколько они надежны , что с ними может пойти не так и как мы их ремонтируем ? Здесь мы смотрим на водяные насосы, шумят, насосы , изношены подшипники , сгорели моторы , конденсаторы , включение и выключение насосов , низкое давление воды , напорные баки и как остановить насос «велосипедный» .Мы также предоставляем руководство по устранению неполадок .


См. Полную статью «Дипломатия Паранг» здесь



Водяные насосы в целом очень надежны

Водяные насосы — маленькие герои в наших домах, но обычно о них забывают, пока у нас не возникнет проблема. Пока вы покупаете насос хорошего качества, он, как правило, очень надежно работает без внимания, часто годами. Они недороги, но являются важным компонентом систем, которые делают нашу жизнь комфортной. Хотите ли вы вернуться к колодцу и ведру при смыве воды в туалете или принятии душа?

Детали водяного насоса

Базовый водяной насос состоит из крыльчатки, колеса с лопатками на нем, установленных в корпусе с впускной и выпускной трубами — простая, но эффективная конструкция.насос присоединен к электродвигателю, который его приводит в действие.

К водяным насосам прикреплены несколько компонентов для повышения их производительности и полезности:

Конденсатор

Конденсатор — умный маленький утечка. Он собирает электрическую энергию, а затем, когда ее достаточно, высвобождает ее в виде дополнительной энергии. Конденсаторы очень полезны в качестве ледоколов на вечеринках, они используются для получения дополнительной энергии, необходимой для работы. На электродвигателях они дают дополнительный импульс энергии, чтобы заставить их вращаться.Обычно цилиндрический диаметр около 2 см и длина 8 см с проводом, выходящим с одного конца, конденсатор обычно устанавливается внутри небольшой крышки на внешней стороне электродвигателя.

Реле давления

Многие из используемых нами водяных насосов имеют реле давления, которые определяют давление воды в выпускной трубе насоса и включают и выключают насос. Вы найдете реле давления, установленное на небольшой трубке, ввинченной в корпус насоса, с пластиковой крышкой, закрывающей электрооборудование.

Обычно вода в вашей системе водоснабжения находится под давлением. Если вы открываете кран, давление в вашей водяной системе сбрасывается, что, в свою очередь, снижает давление на реле давления, которое затем срабатывает, чтобы включить водяной насос.

Насос будет работать до тех пор, пока вода в выпускной трубе не повысится до предварительно установленного максимального давления. Когда это давление будет достигнуто, давление в воде приведет в действие переключатель, чтобы выключить насос.

Мы не хотим, чтобы одно и то же давление включало и выключало насос, поэтому на самом деле есть два реле давления, каждое из которых настроено на заданное давление.В большинстве систем мы можем установить переключатели для включения насоса, если давление воды упадет, скажем, до 24 фунтов на квадратный дюйм, тогда насос будет работать, пока давление не достигнет, скажем, 40 фунтов на квадратный дюйм. Это давление варьируется в зависимости от ваших индивидуальных потребностей и конструкции вашей системы водоснабжения.

Напорный бак

Если у нас есть большой водяной насос, пытающийся откачать воду из небольшого крана, насос включится и начнет перекачивать воду, но, поскольку вода не может выйти из крана достаточно быстро, давление может возрасти, и насос переключится сам. снова выключить; но затем вода, текущая из крана, догоняет, давление в воде падает, и насос снова запускается.Этот процесс повторяется постоянно, и насос периодически включается и выключается (я уверен, что многим из вас знаком успокаивающий звук заикающегося водяного насоса). Быстрое включение и выключение насоса нехорошо для насоса, выключателей или счета за электричество, не говоря уже о современной «пытке водой», которая не дает вам уснуть по ночам. Для получения дополнительной информации о циклических водяных насосах см. Статью на сайте www.mrfixitbali.com/articles/water-pump-cycling-165.html

.

Чтобы решить эту проблему, мы прикрепляем напорный бак к насосу, и к большинству используемых нами водяных насосов прикреплены напорные баки.Резервуары высокого давления — это стальные резервуары, заполненные воздухом, который находится внутри резинового баллона. Вода не сжимается, а воздух сжимается, поэтому, если мы закачиваем воду в резервуар, это будет постепенно сжимать воздух, содержащийся в мочевом пузыре, до все меньшего и меньшего объема, эффективно сохраняя давление. Теперь, если мы повернем кран, давление в воде упадет, и воздух будет постепенно расширяться, выталкивая воду из крана.

Когда напорный бак выбрасывает всю воду, он теперь заполнен воздухом под низким давлением, водяной насос запускается и будет работать до тех пор, пока воздух не будет полностью сжат, и, когда система снова вернется к давлению, насос остановится.Это означает, что водяной насос все равно будет запускаться и останавливаться, но гораздо медленнее, чем если бы напорного бака нет.

Напорные баки, по сути, выполняют две функции, в то время как их основная функция — хранение давления, как мы уже объясняли, они также обеспечивают воздушную подушку в водяной системе, которая поглощает удары в системе, когда краны внезапно открываются или закрываются.

Руководство по поиску и устранению неисправностей водяного насоса

Водяные насосы очень надежны, однако что-то время от времени может выходить из строя.

Проблема Возможная причина Действие
Насос не запускается Проблемы с питанием. Проверьте вилку, розетку и кабель.
Проверить автоматический выключатель в электрическом щите.
Конденсатор не работает. Требуется новый конденсатор, не дорогой.
Слишком высокое давление воздуха в резервуаре для воды. Сбросить давление воздуха в напорном резервуаре.
Проблемы с датчиком уровня резервуара для хранения воды. Проверить датчик уровня в баке для воды.
Перегорел двигатель насоса. Перемотайте или замените насос.
Износ подшипников двигателя. Заменить подшипники или насос.
Насос не останавливается. Утечки в трубах. Найдите и устраните утечки.
Проблемы с датчиком уровня или шаровым краном в резервуаре для хранения воды. Проверьте датчик уровня или шаровой кран в накопительном баке.
Воздух во впускной трубе насоса. Проверить герметичность впускной трубы.
Подача воды пуста. Проверьте отверстие, колодец или резервуар для воды, чтобы увидеть, есть ли вода.
Включение и выключение насоса при закрытии всех кранов Утечки в системе водоснабжения. Найдите и устраните утечки.
Проблемы с шаровым краном резервуара для хранения воды или датчиком уровня. Проверьте датчик уровня или шаровой кран в накопительном баке.
Слишком быстрое включение и выключение насоса. Реле давления неправильно настроены Сброс рабочего давления реле давления.
Недостаточно воздуха в напорном баке для воды. Накачать напорный бак (важно иметь правильное давление).
Разрыв мочевого пузыря в резервуаре высокого давления. Заменить мочевой пузырь.
Водопроводные трубы слишком маленького диаметра. Установите трубы большего диаметра.
Насос шумит и / или вибрирует. Подшипники изношены. Заменить подшипник или насос.


Фил Уилсон
Copyright © Фил Уилсон, август 2015 г.
Эту статью или любую ее часть нельзя копировать или воспроизводить без разрешения владельца авторских прав.

Контроль помпажа на насосных станциях

В этом учебном пособии представлены основные принципы контроля помпажа и функции различных клапанов, связанных с насосными станциями.

Водопроводы и распределительные системы почти ежедневно подвергаются скачкам напряжения, которые со временем могут привести к повреждению оборудования и самого трубопровода. Скачки вызываются внезапными изменениями скорости жидкости и могут быть от нескольких фунтов на квадратный дюйм до пятикратного статического давления. Будут обсуждены причины и последствия этих скачков в насосных системах, а также оборудование, предназначенное для предотвращения и рассеивания скачков. Будет сделана ссылка на типовые установки и примеры, чтобы можно было понять применимые ограничения.

На рис. 1 показана типичная система перекачки / распределения воды, в которой два параллельных насоса забирают воду из мокрого колодца, а затем перекачивают воду через обратные клапаны и дроссельные заслонки в коллектор и систему распределения насоса. Расширительный бак и предохранительный клапан показаны как возможное оборудование на коллекторе насоса для снятия и предотвращения скачков. Каждый из них будет рассмотрен более подробно.

Причины и последствия

Скачки вызваны внезапными изменениями скорости потока, которые являются результатом общих причин, таких как быстрое закрытие клапана, запуск и остановка насоса, а также неправильная практика заполнения.Трубопроводы часто испытывают свой первый всплеск во время заполнения, когда воздух, выпускаемый из трубопровода, быстро выходит через ручной выпускной клапан или дроссельный клапан, за которым следует вода.

Будучи во много раз плотнее воздуха, вода следует за воздухом к выпускному отверстию с высокой скоростью, но ее скорость ограничена выпускным отверстием, вызывая тем самым выброс. Крайне важно, чтобы скорость потока наполнения тщательно контролировалась, а воздух выпускался через автоматические воздушные клапаны надлежащего размера.Точно так же линейные клапаны должны закрываться и открываться медленно, чтобы предотвратить резкие изменения расхода.

Работа насосов и внезапная остановка насосов из-за перебоев в подаче электроэнергии, вероятно, имеют наиболее частое воздействие на систему и наибольшую вероятность возникновения значительных скачков напряжения. Если насосная система не контролируется или не защищена, загрязнение и повреждение оборудования и самого трубопровода могут быть серьезными.

Последствия скачков напряжения могут быть как незначительными, например ослабление стыков труб, так и серьезными, например, повреждением насосов, клапанов и бетонных конструкций.Поврежденные соединения труб и условия вакуума могут вызвать загрязнение системы грунтовыми водами и обратным потоком. Неконтролируемые скачки также могут иметь катастрофические последствия. Разрывы линий могут вызвать затопление, а смещение линии может вызвать повреждение опор и даже бетонных опор и сводов. Убытки могут исчисляться миллионами долларов, поэтому очень важно понимать и контролировать скачки с помощью соответствующего оборудования.

Фон перенапряжения

Будут представлены некоторые из основных уравнений теории помпажа, чтобы можно было получить представление об оборудовании для контроля помпажа.Во-первых, импульсное давление (H), возникающее в результате мгновенной остановки потока, прямо пропорционально изменению скорости и может быть рассчитано следующим образом:

H = ср / г

где:

H = импульсное давление, фут водяного столба

a = скорость волны давления, фут / с

v = изменение скорости потока, фут / с

г = сила тяжести, 32,2 фут / с2

Скорость волны давления (а) зависит от жидкости, размера трубы и материала трубы.Для стальной линии среднего размера это значение составляет около 3500 футов / с. Для труб из ПВХ скорость будет намного меньше. Для 12-дюймовой стальной линии с водой, протекающей со скоростью 6 футов / с, величина скачка от мгновенной остановки потока составляет:

H = (3500 фут / с) (6 фут / с) / (32 фут / с2)

H = 656 футов водяного столба

Это импульсное давление 656 футов (285 фунтов на кв. Дюйм) в дополнение к статическому давлению в трубопроводе; следовательно, результирующее давление, вероятно, превысит номинальное давление системы.Кроме того, это высокое давление будет поддерживаться в течение нескольких секунд, поскольку волна отражается от одного конца системы трубопроводов к другому концу, вызывая избыточное давление в уплотнениях труб и фитингов. Затем после отражения волна давления может вызвать отрицательное давление и вакуумные карманы на несколько секунд, позволяя загрязненным грунтовым водам попадать в систему через уплотнения или соединения.

В системах с длинными трубопроводами достигаются даже более высокие скорости, чем скорость откачки.Если насосы внезапно останавливаются из-за сбоя питания, кинетическая энергия воды в сочетании с низкой инерцией насоса может вызвать разделение водяного столба в насосе или в высокой точке трубопровода. Когда водяные столбы возвращаются через статический напор линии, обратная скорость может превышать нормальную скорость. Результирующее импульсное давление может быть даже выше, чем рассчитанное выше 656 футов.

Компьютерные программы анализа переходных процессов обычно используются для прогнозирования разделения колонок и фактических скоростей обратного потока и скачков.переходные программы могут также моделировать методы, используемые для управления разделением колонок, такие как использование расширительного бака, вакуумного прерывателя или воздушного клапана. Эти решения будут рассмотрены более подробно.

До сих пор изменения скорости описывались как «внезапные». Насколько внезапными должны быть изменения скорости, чтобы вызвать скачки? Если изменение скорости происходит в течение периода времени, волна давления пройдет по длине трубопровода и вернется, изменение скорости можно считать мгновенным, и применимо уравнение для импульсного давления (S), приведенное ранее.Этот период времени, часто называемый критическим периодом, можно рассчитать по уравнению:

т = 2 л / год

где:

t = критический период, с

L = длина трубы, фут

a = скорость волны давления, фут / с

Для более раннего примера 12-дюймовой линии критический период будет следующим для стального трубопровода длиной 4 мили:

t = 2 (21 120 футов) / (3500 фут / сек)

t = 12 сек

Чтобы вызвать скачки, насос не должен останавливаться быстро, а клапан не должен закрываться мгновенно (или даже внезапно).Обычная остановка потока на 5 или 10 секунд может вызвать максимальный скачок в длительных насосных системах. Отсюда следует, что стратегии борьбы с помпажами должны применяться на всех протяженных трубопроводах.

Насосы

Снова обращаясь к рисунку 1, ключом к управлению скачками в насосных системах является управление скоростью увеличения и уменьшения скорости потока в системе. Насосы должны быть рассчитаны на ожидаемый расход. Для удовлетворения различных потребностей в воде можно использовать несколько насосов.Негабаритные насосы могут нанести ущерб некоторым насосным системам.

Доступны специальные системы управления двигателем насоса для медленного разгона и торможения насосов путем управления электрическим приводом насоса. Эти системы контролируют подачу и могут предотвратить скачки напряжения во время нормальной работы насоса. Однако после сбоя питания органы управления двигателем перестают работать, и насос немедленно отключается и вызывает внезапную остановку потока.

В некоторых конструкциях насосных станций используется несколько насосов, поэтому, когда один из насосов запускается или останавливается, остановленный насос оказывает незначительное влияние на общую скорость в трубопроводе.Однако эти станции также сталкиваются с серьезными последствиями перебоя в электроснабжении. Почти все насосные системы нуждаются в дополнительном импульсном оборудовании для предотвращения скачков напряжения после сбоя питания.

Вертикальные насосы и воздушные клапаны для обслуживания скважин

Вертикальные насосы, как показано на Рисунке 2, поднимают воду из резервуара или колодца в трубопровод. Когда насос выключен, уровень всасываемой воды ниже напорной трубы насоса. Колонна насоса наполняется воздухом после каждой остановки насоса.

Воздушные клапаны играют важную роль в автоматическом удалении воздуха из колонны насоса и контроле скачков давления в колонне насоса. Если вертикальный турбинный насос запускается без воздушного клапана, воздух в насосной колонне будет сжат и выдавлен через обратный клапан в трубопровод, вызывая проблемы, связанные с воздухом. Воздушные клапаны для нагнетания насоса, называемые воздушными клапанами для обслуживания скважины, аналогичны воздушным / вакуумным клапанам, но оснащены либо дросселирующим устройством, либо устройством, предотвращающим захлопывание, и предназначены для выпуска воздуха при запуске насоса и впуска воздуха за насосом. неисправность.

Как показано на Рисунке 3, воздушный клапан для обслуживания скважины представляет собой нормально открытый поплавковый клапан, который быстро сбрасывает воздух из колонны насоса. Когда вода попадает в клапан, поплавок автоматически поднимается и закрывается, чтобы предотвратить слив воды.

Дросселирующие устройства предусмотрены на выходе 3-дюймовых и меньших клапанов для управления скоростью выпуска воздуха, особенно с медленно открывающимися регулирующими клапанами насоса. Дросселирующее устройство регулируется с помощью внешнего винта для замедления подъема воды в колонне насоса.Однако после отключения насоса второй порт в верхней части дроссельного устройства обеспечивает полный поток в колонну насоса для сброса вакуума. Дросселирующее устройство с двумя портами важно, поскольку оно обеспечивает полный вакуумный поток и предотвращает попадание загрязненной воды в трубопровод, что может произойти, если устройство имеет общее выхлопное и вакуумное соединение.

Когда регулирующий клапан насоса с механическим приводом используется с вертикальным насосом, можно использовать выпускной воздушный клапан, оборудованный вакуумным прерывателем, как показано на рисунке 4.В этом случае запускается насос, и открытие регулирующего клапана задерживается на несколько секунд, так что выпускной воздушный клапан может медленно вытеснять воздух через небольшое отверстие.

Во время процесса колонна насоса будет находиться под давлением до запорной головки насоса и вытеснять воздух под высоким давлением. На мгновение захваченный воздух будет действовать как подушка, чтобы контролировать подъем воды в колонне насоса. Размер отверстия клапана позволяет регулировать подъем воды до безопасной скорости, обычно 2 фута / с.

Обратные клапаны

Еще одним ключевым элементом конструкции насосной системы является правильный выбор и работа обратного клапана нагнетания насоса. Каждый проектировщик насосной станции сталкивался с захлопыванием обратного клапана, которое вызвано внезапной остановкой обратного потока через закрывающий обратный клапан. Во избежание захлопывания обратный клапан должен закрываться очень быстро или очень медленно. Все, что находится посередине, — это нейтральная зона и повод для беспокойства.Но не менее важно, что клапан должен защищать насосную систему и трубопровод от внезапных изменений скорости, если это находится в пределах его функциональных возможностей. Обратный клапан также должен быть надежным и обеспечивать низкие потери напора.

Мы подробно рассмотрим две категории обратных клапанов. Первые, быстрозакрывающиеся обратные клапаны, представляют собой общую категорию обратных клапанов, которые работают автоматически менее чем за секунду и без использования внешнего источника питания или сигналов от насосной системы.Другая категория — это регулирующие клапаны насоса, которые работают очень медленно (например, от 60 до 300 секунд), чтобы тщательно контролировать изменения скорости жидкости в трубопроводе.

Быстро закрывающиеся обратные клапаны

Быстро закрывающиеся обратные клапаны просты, автоматичны и экономичны, но часто страдают из-за проблемы с захлопыванием обратного клапана и, как следствие, скачком давления в системе. Если замедление прямого потока можно оценить, например, с помощью анализа переходных процессов в насосной системе, можно спрогнозировать потенциал захлопывания различных обратных клапанов.Затем будут представлены несколько вариантов клапанов без гидрораспределителя, а характеристики производительности и затраты могут быть использованы для выбора наилучшего обратного клапана для конкретного применения.

Самый распространенный тип обратного клапана — это традиционный поворотный обратный клапан. Поворотные обратные клапаны определены в AWWA C508 для работы с гидротехническими сооружениями и предназначены для быстрого закрытия, чтобы предотвратить обратное вращение насоса во время реверсирования потока.

Традиционные поворотные обратные клапаны имеют седло под углом 90 градусов с длинным ходом и подвержены ударам.Поэтому эти клапаны оснащены широким спектром аксессуаров, которые выходят за рамки стандарта AWWA C508. Наверное, самый распространенный аксессуар — это рычаг и грузик. Хотя обычно предполагается, что вес заставляет клапан закрываться быстрее, на самом деле он уменьшает захлопывание, ограничивая ход диска, но, в свою очередь, вызывает значительное увеличение потери напора. Закрытие клапана также замедляется инерцией самого веса и трением набивки штока.

В более тяжелых условиях иногда используется воздушная подушка для замедления воздействия закрытия клапана.Все видели, насколько эффективно работает воздушная подушка при хлопке штормовой двери. Но условия в трубопроводе существенно другие.

Когда дверь захлопывается, ее импульс плавно поглощается воздушным цилиндром, потому что по мере замедления движения двери силы от закрывающей пружины и внешнего ветра становятся все меньше и меньше. И наоборот, когда обратный клапан в трубопроводе закрывается, обратный поток ускоряется с огромной скоростью, поэтому каждую долю секунды, когда закрытие клапана задерживается, силы на диске будут увеличиваться на порядок.

Хотя это может быть правдой, что воздушная подушка предотвращает удары веса диска по седлу клапана в витрине с продукцией, на практике воздушная подушка просто удерживает диск открытым достаточно долго для того, чтобы обратный поток усилился и еще сильнее ударьте диск по седлу. Поскольку воздушные подушки основаны на использовании воздуха (который является сжимаемым), они не обеспечивают принудительного ограничения закрывающего диска и не могут противодействовать огромным силам, создаваемым обратным потоком.В целом, наилучшая настройка воздушной подушки обычно происходит при полностью открытом выпускном игольчатом клапане и выпуске воздуха с максимальной скоростью.

Гораздо более эффективным приспособлением для управления движением обратного клапана поворота является масляная подушка, также называемая масляной заслонкой. Поскольку масло несжимаемо, масляная подушка будет выдерживать большие силы, оказываемые на диск обратным потоком, и должным образом контролировать последние 10 процентов закрытия клапана. Однако насос должен быть способен к некоторому значительному обратному потоку, потому что масляный бачок позволит обратному клапану пропускать часть потока обратно через насос.

Поскольку силы обратного потока на тарелке клапана чрезвычайно высоки, давление масла часто превышает 2000 фунтов на квадратный дюйм, в результате чего клапаны с этими устройствами становятся дорогостоящими. Масляный цилиндр высокого давления стоит дорого, и, поскольку он подвергает шток клапана высоким нагрузкам, часто требуется специальный обратный клапан. Поскольку насосы могут выдерживать только такое количество обратного потока, время закрытия дашпотов обычно ограничивается 1–5 секундами. Если в трубопроводе есть мусор или сточные воды, обратный клапан с масляной подушкой может действовать как экран в условиях обратного потока и быстро забивать трубопровод.

Еще лучшим решением является выбор обратного клапана, который закрывается до того, как разовьется какой-либо значительный обратный поток, тем самым предотвращая захлопывание. Одним из таких клапанов является подпружиненный «бесшумный» обратный клапан (SCV) с центральной направляющей, как показано на Рисунке 6. SCV почти защищен от взлома из-за его короткого линейного хода (1/4 диаметра), расположения клапана диск в потоке потока и сильная пружина сжатия. Однако выбор бесшумного обратного клапана имеет несколько недостатков, таких как высокая потеря напора, отсутствие индикации положения и ограничение применения чистой воды.

На другом конце спектра находится обратный клапан Tilted Disc® (TDCV). TDCV, показанный на Рисунке 7, имеет самые низкие потери напора, поскольку площадь его порта составляет 140 процентов от размера трубы, а его диск похож на диск дроссельной заслонки, где потоку позволяют проходить по обеим сторонам диска. Этот клапан имеет надежные металлические седла и может быть оснащен масляными коллекторами, установленными сверху или снизу, для обеспечения эффективных средств управления клапаном и минимизации помпажа.Он полностью автоматический и не требует внешнего питания или электрического подключения к системе управления насосом.

Другой вариант — обратный клапан с упругим диском, называемый обратным клапаном Swing-Flex® (SFCV). Единственная движущаяся часть SFCV — это гибкий диск. Этот клапан имеет 100-процентный канал, наклоненный под углом 45 градусов, что обеспечивает короткий ход 35 градусов, быстрое закрытие и низкую потерю напора. Он также доступен с механическим индикатором положения и концевыми выключателями. Surgebuster® (SB) имеет еще более быстрое закрытие благодаря добавлению дискового ускорителя, обеспечивающего характеристики закрытия SB, аналогичные бесшумному обратному клапану.

Имея все возможности обратного клапана, один доступен для каждой системы с низкой потерей напора и безударной работой. Характеристики закрытия всех типов обратных клапанов показаны для различных замедлений системы на Рисунке 9. Клапаны, кривые которых наиболее правы, имеют лучшие характеристики без захлопывания.

Регулирующие клапаны насоса

Даже несмотря на то, что быстрозакрывающийся обратный клапан может предотвратить захлопывание, он не может полностью защитить насосные системы с длительными критическими периодами от изменений скорости во время запуска и остановки насоса.Для насосных систем с длительным критическим периодом часто используется регулирующий клапан насоса. Клапан управления насосом подключен к контуру насоса и обеспечивает регулируемое время открытия и закрытия сверх критического периода времени для системы. Клапаны управления насосом имеют гидравлическое управление, поэтому движение запорного элемента клапана (т. Е. Диска дроссельной заслонки) не зависит от потока или давления в линии. Кроме того, большинство используемых сегодня насосов имеют низкую инерцию вращения и останавливаются менее чем за 5 секунд.

Регулирующий клапан насоса может быстро закрываться при отключении электроэнергии или отключении насоса для защиты насоса. Однако, когда требуется быстрое закрытие, потребуется дополнительное оборудование для перенапряжения, как объясняется в следующем разделе. Однако сначала будут представлены критерии выбора регулирующих клапанов насоса.

Список возможных регулирующих клапанов насоса длинный, потому что многие клапаны могут быть оснащены автоматическим управлением, необходимым для насосных систем.Обычно рассматриваются клапаны-бабочки, пробки, шаровые и шаровые регулирующие клапаны. Вероятно, наиболее распространенным критерием выбора клапана является первоначальная стоимость, но для насосных систем процесс выбора должен быть тщательно продуман с учетом следующих факторов:

  • Затраты на клапан и установку
  • затраты на прокачку
  • Целостность сиденья
  • надежность
  • расходные характеристики

Стоимость установки различных типов регулирующих клапанов насосов может сильно различаться.Например, 12-дюймовый дроссельный или плунжерный клапан с гидравлическим приводом и элементами управления может стоить 5000 долларов, в то время как шаровой или шаровой регулирующий клапан может стоить от 2 до 4 раз больше. В дополнение к стоимости покупки следует также добавить затраты на выполнение фланцевых соединений, управляющую проводку к органам управления двигателем насоса и обеспечение бетонных оснований для более тяжелых шаровых и шаровых регулирующих клапанов.

Конечно, стоимость установки клапана важна и представляет собой важное вложение.Но не менее важна стоимость перекачки, связанная с потерей напора через клапан. Электрический ток, потребляемый насосом, зависит от потери напора в системе и расхода. Дополнительные затраты на электроэнергию из-за потери напора клапана можно рассчитать по формуле:

A = (1,65 Q ΔH Sg C U) / E

где:

A = годовая стоимость энергии, долларов в год

Q = расход, галлонов в минуту

ΔH = потеря напора, фут водяного столба

Sg = удельный вес, безразмерный (вода 1.0)

C = стоимость электроэнергии, $ / кВт · час

U = использование, процент x 100 (1,0 равняется 24 часам в день)

E = КПД насоса и двигателя (типичное значение 0,80)

Например, разница в потерях напора между дроссельной заслонкой 12 дюймов (K = 0,43) и шаровым регулирующим клапаном (K = 5,7) в системе 4500 галлонов в минуту (12,7 футов / с) может быть рассчитана как следует:

ΔH = K v2 / 2 г

где:

ΔH = потери напора, фут водяного столба

K = коэффициент гидравлического сопротивления, безразмерный

v = скорость, фут / с

г = плотность, 32.2 фут / с2

заменяющий:

ΔH = (5,7 — 0,43) (12,7) 2/2 · 32,2

= 13,2 футов туалета

Эту разницу в потерях напора можно затем использовать для расчета разницы в годовых эксплуатационных расходах, предполагая, что затраты на электроэнергию составляют 0,05 доллара США за кВт-час и 50-процентное использование.

A = (1,65 х 4500 х 13,2 х 1,0 х 0,05 х 0,5) / (0,8)

= 3062 доллара США

Расчет показывает, что использование 12-дюймовой дроссельной заслонки вместо 12-дюймовой проходной регулирующей заслонки может сэкономить 3062 доллара в год на затратах на электроэнергию.Если бы на насосной станции было четыре таких клапана, работающих в течение сорока лет, общая экономия составила бы около 490 000 долларов за весь срок службы станции. Понятно, что затраты на перекачку могут быть даже более важными, чем затраты на установку. Кроме того, чем больше размер клапана, тем больше влияние затрат энергии.

Типичные коэффициенты потери напора показаны в таблице ниже в порядке уменьшения потерь напора. Шаровой клапан AWWA имеет самые низкие потери напора среди всех регулирующих клапанов насосов, но дроссельный клапан AWWA, вероятно, обеспечивает лучший баланс между затратами на электроэнергию и затратами на установку.

Тип размер порта клапана cv k регулирующий клапан globepattern 100 1800 570 бесшумный обратный клапан 100 2500 295 двухдисковый обратный клапан 80 4000 115 обратный клапан 100 4200 105 эксцентриковый плунжерный клапан 80 4750 81 обратный клапан swingflex 100 4800 80 обратный клапан с наклонным диском 140 5400 63 Дроссельная заслонка 90 6550 43 Шаровой кран 100 21500 4

Целостность седла регулирующего клапана насоса также важна, чтобы насос можно было обслуживать без обратного потока через клапан.Упругое седло в клапане, которое сопрягается с устойчивой к коррозии посадочной поверхностью, очень надежно, поскольку обеспечивает нулевую утечку. Если какая-либо утечка допустима, например, из-за неподходящих металлических седел, в местах утечки будет накапливаться мусор, а сопрягаемые поверхности могут подвергнуться эрозионному износу от мусора или утечке с высокой скоростью.

Чтобы клапан был надежным, он должен быть построен и испытан на соответствие промышленным стандартам, таким как AWWA C504, Butterfly Valves, опубликованным Американской ассоциацией водопроводных сооружений, чтобы гарантировать надежность конструкции, а также рабочие характеристики.Некоторые клапаны, такие как регулирующие клапаны с шаровой опорой, не подпадают под стандарт AWWA.

Наконец, характеристики потока регулирующих клапанов насоса определят, насколько хорошо они будут предотвращать скачки. Наиболее желательной характеристикой расхода клапана является такая, при которой клапан равномерно изменяет расход при установке в системе. Данные о расходе, предоставляемые производителями клапанов, представляют собой внутренние характеристики расхода, обычно выражаемые через коэффициент расхода (Cv) в различных положениях, как показано на рисунке 10.

С левой стороны изображена кривая быстро открывающегося клапана (например, поворотного обратного клапана), которая отображает быстрое изменение расхода при открытии клапана. С другой стороны, это равнопроцентный клапан (например, шаровой кран с V-образным отверстием), который изменяет скорость потока в равном процентном соотношении. Наиболее желательная характеристика потока для длинных трубопроводов — это равный процент, обеспечиваемый дисковыми затворами и шаровыми кранами.

Все обсуждаемые критерии выбора, включая стоимость, потери напора, надежность и характеристики потока, следует рассматривать вместе при выборе клапана.Ни один тип клапана не превзойдет всех категорий. Выгоды от ожидаемой производительности должны быть сопоставлены с затратами и влиянием на потенциал всплеска системы.

Работа регулирующего клапана насоса

Используя дроссельную заслонку, давайте рассмотрим работу типичного регулирующего клапана насоса. Дроссельная заслонка приводится в действие поворотом вала на 90 градусов и обычно оснащена приводом с гидроцилиндром. Цилиндр может питаться водой под давлением от магистрали или от независимой масляной энергосистемы.

Ранее мы узнали, что отрицательные помпажи могут возникать в течение нескольких секунд, поэтому резервная водяная или масляная система является подходящей. На рисунке 11 показана типичная установка. На клапане установлено гидравлическое управление, электрически подключенное к контуру насоса. Четырехходовые и двухходовые электромагнитные клапаны (SV) направляют рабочую среду к портам цилиндра для включения клапана. Скорость открытия и закрытия регулируется независимо регулируемыми клапанами управления потоком (FCV).Клапаны управления потоком представляют собой специальные игольчатые клапаны со встроенным обратным обратным клапаном, позволяющим свободный поток в цилиндр, но контролируемый поток из цилиндра.

Когда насос запускается и давление растет, реле давления (PS), расположенное на коллекторе насоса, подает сигнал на открытие дроссельной заслонки. Во время останова клапан закрывается, а насос продолжает работать. Когда клапан приближается к закрытому положению, концевой выключатель (LS), расположенный на клапане, останавливает насос.

Безопасное время работы регулирующего клапана насоса обычно намного больше критического периода. Для трубопроводов требуется длительное время работы, потому что эффективное время закрытия клапана составляет часть его общего времени закрытия из-за того, что потеря давления клапана должна быть объединена с общей потерей давления в трубопроводе при регулировании расхода. Начальные полевые настройки обычно в три-пять раз превышают критический период, чтобы свести к минимуму помпаж.

Следует рассмотреть еще одну дополнительную функцию регулирующего клапана насоса: предотвращение обратного вращения насоса после сбоя питания или отключения по перегрузке. Поскольку современные насосы больше не оснащены маховиками, как в старых дизельных агрегатах, они имеют низкую инерцию вращения и останавливаются всего за несколько секунд. Следовательно, после отключения электроэнергии или отключения насоса регулирующий клапан насоса должен закрываться быстрее, чтобы предотвратить обратное вращение.

Гидравлическое управление клапана оснащено байпасной линией, оснащенной 2-ходовым соленоидным клапаном (SV) для направления контролируемого потока цилиндра вокруг клапана управления нормальным потоком и через большой клапан управления потоком (FCV), тем самым закрывая управление насосом. клапан автоматически через 5-10 секунд после сбоя питания.Это важно для предотвращения избыточного обратного вращения насоса и предотвращения истощения воды в гидропневматическом расширительном баке обратно через насос, если он используется.

В качестве альтернативы специальной байпасной схеме перед регулирующим клапаном насоса иногда устанавливается быстрозакрывающийся обратный клапан для поддержки регулирующего клапана. Быстро закрывающийся обратный клапан не только предотвращает обратный поток через насос, но также обеспечивает избыточную защиту насоса, если регулирующий клапан насоса не может закрыться из-за потери давления или неисправности оборудования.

Быстрое закрытие либо регулирующего клапана насоса, либо быстрозакрывающегося обратного клапана в системе длинных трубопроводов создает дилемму. Ранее объяснялось, что регулирующий клапан должен закрываться в три-пять раз больше критического периода. С другой стороны, клапан должен закрываться через пять секунд, чтобы защитить насос после сбоя питания. Следовательно, в этих системах при отключении электроэнергии будут возникать чрезмерные скачки напряжения, поэтому обычно требуется дополнительная защита от перенапряжения.

Оборудование для защиты от перенапряжений

Поскольку непрактично использовать материалы для труб, которые могут выдерживать высокие скачки давления или замедлять рабочую скорость потока до ползучей, необходимо оборудование для разгрузки от помпажа, чтобы предвидеть и рассеивать скачки от внезапных изменений скорости после отключения электроэнергии.Оборудование для сброса перенапряжения также обеспечит защиту от неисправных клапанов, неправильного наполнения или других проблем в системе.

Напорные трубы и расширительные баки

Многие типы оборудования для защиты от перенапряжения используются для защиты насосных систем. В системах с низким давлением напорная труба, открытая в атмосферу, почти мгновенно сбрасывает давление за счет выпуска воды. Для систем с более высоким давлением высота стояка была бы непрактичной, поэтому можно использовать баллонный аккумулятор или уравнительный бак с воздухом под давлением над водой для поглощения ударов и предотвращения разделения колонн (см. Рисунок 12).

Однако для типичных насосных систем эти резервуары имеют тенденцию быть большими и дорогими и должны поставляться с системой сжатого воздуха. При использовании также необходим дополнительный обратный клапан с быстрым закрытием, чтобы предотвратить утечку воды из расширительного бачка обратно через насос. Это распространенный пример, когда вы видите установленный регулирующий клапан насоса и обратный клапан с быстрым закрытием.

Кроме того, расширительный бачок создает чрезвычайно высокие показатели замедления (т.е.е. 25 футов / с2), поэтому для предотвращения захлопывания следует использовать быстрозакрывающиеся обратные клапаны или обратные клапаны, оборудованные расположенными снизу масляными коллекторами.

Предохранительные клапаны

Клапаны сброса давления часто являются более практичным средством сброса давления. В этих клапанах скачок давления поднимает диск, позволяя клапану быстро сбрасывать воду в атмосферу или обратно во влажный колодец.

Клапаны сброса перенапряжения имеют ограничение, заключающееся в том, что они могут не открываться достаточно быстро для рассеивания скачков в случаях, когда может произойти разделение колонки.В тех случаях, когда компьютерная модель переходных процессов предсказывает резкие или быстрые скачки давления, следует рассмотреть возможность использования предохранительных клапанов, оборудованных упреждающими элементами управления. Регулирующий клапан с шаровой опорой, оснащенный элементами управления для защиты от перенапряжения и предотвращения перенапряжения, показан на рисунке 13. Клапан предупреждения перенапряжения быстро открывается при обнаружении события высокого или низкого давления.

Когда насос внезапно останавливается, давление в коллекторе упадет ниже статического давления, что приведет к открытию клапана предотвращения перенапряжения.В этом случае клапан будет частично или полностью открыт, когда произойдет скачок давления в обратном трубопроводе. Клапаны антиципатора обычно открываются менее чем за пять секунд, проходят высокие низкие скорости и повторно закрываются медленно со скоростью закрытия регулирующего клапана насоса (от 60 до 300 секунд). Подбор предохранительных клапанов имеет решающее значение и должен контролироваться специалистами по анализу переходных процессов.

Комбинированные воздушные клапаны Anti-Slam

Воздушные клапаны помогают уменьшить скачки давления в трубопроводах, предотвращая образование воздушных карманов в трубопроводах при нормальной работе.Воздушные карманы могут перемещаться по трубопроводу и вызывать внезапные изменения скорости и отрицательно влиять на работу оборудования, такого как устройства измерения расхода. Воздушные клапаны также предназначены для открытия и впуска воздуха в трубопровод для предотвращения образования вакуумного кармана, связанного с разделением колонны. Компьютерные программы анализа переходных процессов позволяют анализировать уменьшение помпажа при использовании воздушных клапанов различного размера.

Если ожидается разделение колонки в месте расположения воздушного клапана, воздушный клапан должен быть оборудован устройством защиты от захлопывания, которое контролирует поток воды в воздушный клапан, чтобы предотвратить повреждение поплавка клапана (см. Рисунок 14).

Устройство защиты от захлопывания позволяет воздуху беспрепятственно проходить через него во время цикла выпуска или повторного входа воздуха. Когда вода (из-за ее большей плотности) попадает в устройство, диск быстро закрывается и обеспечивает медленное закрытие поплавка воздушного клапана. Диск содержит отверстия, которые позволяют воде проходить через устройство защиты от захлопывания, когда оно закрыто, чтобы заполнить воздушный клапан примерно на 5 процентов от полной скорости заполнения, предотвращая закрытие воздушного клапана.

Клапаны вакуумного выключателя

Другой тип воздушного клапана, используемый в критических точках трубопровода, где может произойти разделение колонны, — это вакуумный прерыватель (VB), см. Рисунок 15. VB имеет компоненты, очень похожие на устройство предотвращения захлопывания, за исключением того, что диск VB удерживается закрытым с помощью пружину, в то время как тормозной диск остается открытым. Следовательно, вакуумный прерыватель не может удалить воздух; он пропускает воздух только для предотвращения образования вакуумного кармана. Это поддерживает избыточное давление в трубопроводе и снижает помпаж, связанный с разделением колонны.По сути, большая воздушная подушка попадает в трубопровод и задерживается в трубопроводе после отключения насоса. Затем воздух медленно выпускается в течение нескольких минут через примыкающий к нему выпускной воздушный клапан с маленьким (т.е. ¼-дюймовым) отверстием. Опять же, программы анализа переходных процессов также предназначены для моделирования этого типа решения с воздушным клапаном.

Список литературы

1. Американская ассоциация водопроводных сооружений, Стальная водопроводная труба: руководство по проектированию и установке M11, «Гидравлический удар и скачок давления», 4-е изд.2004, с. 51-56.

2. Боссерман Баярд Э. «Контроль гидравлических переходных процессов», Проект насосной станции, Баттерворт-Хайнеманн, 2-е изд., 1998 г. Санкс, Роберт Л., изд., Стр. 153-171.

3. Хатчинсон, Дж. У., Справочник ISA по регулирующим клапанам, 2-е изд., Instrument Society of America, 1976, стр. 165-179.

4. Kroon, Joseph R., et. др., «Причины и последствия гидроудара», журнал AWWA, ноябрь 1984 г., стр. 39-45.

5.Val-Matic Valve & Mfg. Corp, 1993 «Критерии выбора обратного клапана» Обзор Waterworld, ноябрь / декабрь 1993 г., стр. 32-35.

6. Рахмейер, Уильям, 1998. «Испытания обратного потока восьмидюймовых обратных клапанов Valmatic», Отчет лаборатории Университета штата Юта № USU-609, Отчет об испытаниях клапана Val-Matic № 117, Элмхерст, Иллинойс, [конфиденциально].

7. Таллис, Дж. Пол, Гидравлика трубопроводов, Черновик 1984 г., Университет штата Юта, стр. 249-322.

8.Valmatic Valve & Mfg. Corp., «Динамические характеристики обратных клапанов», 2003 г.

Насосы и системы , май 2007 г.

9VAC25-790-380. Перекачка сточных вод.

Артикул 2
Канализационные насосные станции

A. Особенности. Насосные станции для сточных вод должны располагаться как можно дальше от существующих или предполагаемых застроенных жилых районов, и должна быть обеспечена всепогодная дорога. Станции должны иметь соответствующую зону контролируемого или ограниченного использования вокруг них.В таких зонах следует предотвращать использование в жилых помещениях или деятельность человека с высокой плотностью населения или деятельность, связанную с приготовлением пищи. Условия для контроля шума и контроля запаха, а также архитектурный проект станции должны соответствовать требованиям площадки. Площадки для станций должны быть достаточного размера для будущего расширения или добавления, если применимо. Все механическое и электрическое оборудование, которое может быть повреждено или выведено из строя в результате контакта с водой или погружения в нее (двигатели, оборудование управления, воздуходувки, переключатели, подшипники и т. Д.)) должен быть физически расположен выше 100-летнего паводка / воздействия волны или иным образом защищен от 100-летнего ущерба от наводнения / воздействия волн. Все станции должны быть спроектированы таким образом, чтобы они оставались полностью работоспособными во время 25-летнего паводка / воздействия волн.

1. Там, где может возникнуть необходимость перекачивать неочищенные (неочищенные) или осевшие сточные воды перед удалением песка, особое внимание следует уделить конструкции мокрого колодца. Нагнетательный трубопровод должен быть спроектирован так, чтобы предотвратить оседание песка в нагнетательных линиях, когда насосы не работают.

2. Должно быть предусмотрено не менее двух насосных агрегатов. Если предусмотрены два агрегата, каждый должен быть способен обрабатывать потоки, превышающие ожидаемый максимальный поток или как минимум в 2-1 / 2 раза превышающий средний расчетный поток, в зависимости от того, что больше. Если предусмотрено три или более агрегата, они должны быть спроектированы с учетом фактических условий потока и должны иметь такую ​​производительность, чтобы при выходе любого одного агрегата из строя остальные агрегаты были способны обрабатывать максимальный поток сточных вод или минимум 2. -1/2 среднего расчетного расхода, в зависимости от того, что больше.Если ожидается, что станция будет работать с расходом менее чем в два раза превышающим средний расчетный расход в течение длительного периода времени, в проекте должны быть учтены меры, принимаемые для предотвращения заражения из-за длительного времени выдержки неочищенных сточных вод в мокром колодце.

3. Насосные станции очистных сооружений должны быть спроектированы таким образом, чтобы сточные воды поступали на очистные сооружения примерно с той же скоростью, что и на насосной станции. Должно быть предусмотрено не менее двух насосных агрегатов. Насосные станции очистных сооружений — это станции, которые сбрасываются в очистные сооружения без рассеивания потока через систему самотечного сбора.Если используются только два насосных агрегата, они должны иметь регулируемую скорость и размер, чтобы насосы обеспечивали от 1/2 до 2-1 / 2-кратного среднего расчетного расхода или максимального расхода, в зависимости от того, что больше, за исключением случаев выравнивания расхода. используется в соответствии с данной главой. Если насосы постоянной скорости должны использоваться без выравнивания, либо (i) не менее трех насосов, каждый из которых имеет производительность примерно в 1-1 / 4 раза выше среднего расчетного расхода, либо (ii) два насоса, каждый из которых имеет производительность примерно При необходимости для передачи максимального потока должен быть предусмотрен 1-1 / 4-кратный средний расчетный расход, при этом мощность третьего насоса в 2-1 / 2 раза превышает средний расчетный расход.Для конкретных применений можно использовать многоскоростные насосы вместо насосов с регулируемой скоростью. Эти критерии для притока не будут применяться к таким очистным сооружениям, где предусмотрена возможность удержания на несколько дней, например, в стабилизационных прудах или в аэрируемых лагунах.

4. Насосам, перекачивающим неочищенные сточные воды, должны предшествовать легкодоступные штанговые стойки с чистыми отверстиями, не превышающими 2-1 / 2 дюйма, если не используются пневматические эжекторы или не установлены специальные устройства для защиты насосов от засорения или повреждения.Если размер установки оправдывает себя, рекомендуется использовать механически очищаемую решетку с измельчителем или устройством для измельчения. Если экраны расположены под землей, должны быть предусмотрены удобные условия для работы с экранами. Для более крупных или более глубоких станций предпочтительны дублирующие блоки защиты надлежащей мощности. Перед насосами, перекачивающими неочищенные сточные воды, могут потребоваться перехватчики или разделительные бассейны.

5. Насосы, в которых твердые частицы проходят через рабочее колесо (и), должны пропускать сферы диаметром не менее трех дюймов.Насосное оборудование, имеющее встроенные экраны для предотвращения прохождения твердых частиц через рабочее колесо, должно пропускать сферы диаметром не менее двух дюймов. Насосное оборудование, которому предшествует измельчающее оборудование, должно пропускать твердые частицы, выходящие из измельчающего механизма.

6. Насосы должны быть размещены таким образом, чтобы при нормальных условиях запуска они запускались с положительным напором на всасывании, за исключением случаев, предусмотренных для всасывающих насосов. Каждый насос должен иметь индивидуальную всасывающую и всасывающую линии.Конструкция мокрого колодца должна быть такой, чтобы не было турбулентности вблизи водозабора. Диаметр всасывающего и нагнетательного трубопроводов насоса должен быть не менее четырех дюймов, за исключением случаев, когда это позволяет конструкция специального оборудования. Расчетная скорость в трубопроводе насоса не должна превышать (i) шесть футов в секунду во всасывающем трубопроводе и (ii) в нагнетательном трубопроводе — восемь футов в секунду. Все насосы должны иметь линию сброса воздуха на напорном трубопроводе насоса.

7. Клетки управляющих поплавков должны быть расположены так, чтобы на них не влияли потоки, поступающие в мокрый колодец, или всасывание насосов.Поплавковые трубки не допускаются ни во влажный, ни в сухой колодец. Пневматическое управление с пневматическим приводом является предпочтительным для всех насосных станций для сточных вод. Должны быть предусмотрены условия для автоматического переключения используемых насосов (что называется опережающим режимом), если не будет обеспечена надлежащая эксплуатация и техническое обслуживание для защиты от отказа насоса.

8. С целью определения уровней жидкости для аварийных сигналов, высокий уровень жидкости в мокром колодце определяется как уровень сточных вод во влажном колодце выше нормальных рабочих уровней, такой, что либо: (i) резерв сточных вод во входящем может произойти канализация, или (ii) может произойти переполнение, или (iii) может потребоваться активация резервного насоса (ов).В случае дуплексной насосной станции с ограниченным объемом мокрого колодца схема аварийной сигнализации должна включать активацию во время одновременной работы обоих насосов, инициируемую при запуске второго чередующегося насоса (называемого запаздывающим насосом).

9. Соответствующие запорные клапаны должны быть размещены на каждой всасывающей и нагнетательной линиях каждого насоса для нормальной изоляции насоса. На каждой напорной линии между запорным клапаном и насосом должен быть установлен обратный клапан. На всасывающей стороне всасывающих или погружных насосов нет необходимости размещать запорный клапан.Периодические проверки клапанов должны быть предусмотрены в программах текущего обслуживания.

10. Системные насосные станции должны иметь возможность установки расходомеров при необходимости. Следует рассмотреть возможность установки таких устройств на насосных станциях системы, расход которых может повлиять на правильную работу очистных сооружений.

11. Надлежащее освещение для всей насосной станции должно быть обеспечено в соответствии с VOSH и другими применимыми нормами и стандартами.

12. Насосные станции должны быть спроектированы в соответствии со строительными нормами штата и с тем, чтобы свести к минимуму неблагоприятные последствия вандализма. Насосные станции должны быть оборудованы надежным внешним выключателем, расположенным над уровнем земли, где это возможно.

B. Вентиляция должна быть обеспечена в соответствии с требованиями VOSH и должна соответствовать данной главе для замкнутых пространств внутри насосных станций в течение всех периодов, когда станция обслуживается людьми. Если насос постоянно установлен под землей, требуется механическая вентиляция, которая должна быть устроена таким образом, чтобы независимо вентилировать сухой колодец.

1. Как минимум, вентиляция мокрого колодца должна осуществляться с помощью вентиляции с надлежащей сеткой, конец которой должен быть повернут вниз или снабжен «грибовидной» крышкой. Вентиляционное отверстие должно быть не менее четырех дюймов в диаметре. Если экраны или механическое оборудование, которые могут потребовать периодического обслуживания и осмотра, расположены во влажном колодце, то они должны механически вентилироваться во время доступа обслуживающего персонала.

2. Не должно быть взаимосвязи между вытяжным потоком влажного колодца и системами вентиляции сухого колодца.В ямах глубиной более 15 футов желательно несколько входов и выходов. Заслонки не должны использоваться на вытяжных или свежих воздуховодах, и необходимо избегать мелких сеток или других препятствий в воздуховодах, чтобы предотвратить засорение. В климатических условиях, где повышенная влажность или низкая температура являются проблемами, следует рассмотреть возможность установки автоматического оборудования для обогрева и осушения.

3. Выключатели для работы вентиляционного оборудования должны иметь маркировку и удобно располагаться над уровнем земли и возле входа в насосную станцию.Следует также уделить внимание автоматическому контролю, в котором используется прерывистый режим работы. Привод вентилятора должен быть изготовлен из неискрящего материала в соответствии с применимыми нормами и стандартами.

4. Там, где может возникнуть проблема тепловыделения от двигателей насосов, следует рассмотреть возможность автоматического охлаждения и вентиляции для отвода тепла от двигателя.

5. Вентиляция мокрых колодцев в соответствии с требованиями ВОШ может быть как непрерывной, так и прерывистой. Вентиляция, если она непрерывная, должна обеспечивать не менее 12 полных воздухообменов в час; в случае перебоев — не менее 30 полных воздухообменов в час.Такая вентиляция должна осуществляться механическими средствами.

С. Водоснабжение. Между любым источником питьевой воды и насосной станцией для сточных вод не должно быть перекрестных соединений, которые при любых условиях могут вызвать загрязнение источника питьевой воды. Любая подача питьевой воды на станцию ​​должна соответствовать условиям, установленным в Правилах водоснабжения штата Вирджиния (12VAC5-590). Если условия не требуют установки одобренного устройства предотвращения обратного потока в зоне пониженного давления на линии подачи воды к насосным станциям, в каждом конкретном случае могут рассматриваться другие одобренные устройства.

Д. Сервис. Должны быть приняты меры для облегчения демонтажа насосов, двигателей и другого оборудования без прерывания работы системы при обеспечении всех необходимых средств безопасности рабочих.

1. В соответствии с требованиями VOSH, должны быть обеспечены подходящие и безопасные средства доступа к сухим колодцам и мокрым колодцам, содержащим оборудование, требующее осмотра или обслуживания. Рекомендуется соблюдение всех применимых требований VOSH и Единых государственных строительных норм и правил. Все лестницы должны иметь нескользящие ступеньки.

2. Если пол сухого или влажного колодца находится более чем на 10 футов ниже входа, особое внимание должно быть уделено таким средствам безопасности, как подъемники с привязью, лестничные клетки, винтовые лестницы или промежуточные площадки. Промежуточные приземления не должны превышать 10 футов вертикальных интервалов.

E. Колодцы мокрые. Правильное проектирование мокрых колодцев имеет важное значение для эффективной работы насосной станции.

1. Мокрые колодцы на основных насосных станциях и в колодцах, расположенных в критических зонах, следует разделить на две секции, должным образом соединенные между собой, чтобы облегчить ремонт и очистку.

2. Размер мокрого колодца и настройки управления должны быть спроектированы и эксплуатироваться таким образом, чтобы избежать накопления тепла в двигателе насоса из-за частого запуска и избежать септических условий из-за чрезмерного времени выдержки.

3. Должны быть приняты меры для предотвращения осаждения твердых частиц. При использовании филе влажного колодца должно иметь минимальный наклон один к одному к дну бункера. Горизонтальная площадь дна бункера не должна быть больше, чем необходимо для правильной установки и функционирования входного отверстия.

Бывший 12VAC5-581-440, полученный из тома 18 реестра Вирджинии, выпуск 10, эфф. 27 февраля 2002 г .; изменен и принят как 9VAC25-790-380, Virginia Register Volume 20, Issue 9, eff. 12 февраля 2004 г.

Проблемы насосной станции | WaterWorld

Почему рабочие колеса изнашиваются и что с этим делать

Менеджеры по распределению воды сосредоточены на том, чтобы максимально эффективно использовать оборудование своих насосных станций. Особое внимание уделяется предотвращению износа крыльчатки или «пережевывания» насосных станций.Жевание может привести к снижению эффективности перекачивания и увеличению затрат на техническое обслуживание, оборудование и эксплуатацию.

Хотя нормальный износ является обычным явлением, все насосные станции должны иметь план эксплуатации и технического обслуживания для оптимизации насосных операций. Традиционные планы операций и обслуживания содержат следующие элементы:

• Регулярный осмотр на предмет утечек и необычных звуков.

• Смазка подшипников

• Замена уплотнения

• Замена упаковки

• Замена рабочего колеса при стандартном использовании для оптимизации гидравлики, поскольку рабочее колесо изнашивается с течением времени.

Однако даже хорошо продуманный план технического обслуживания может пойти не так, а другие факторы могут привести к более быстрому износу насоса, чем стандартный износ.

Некоторые общие проблемы износа рабочего колеса насоса, наблюдаемые на насосных станциях, включают:

• Абразивный износ, вызываемый твердыми частицами в воде. Этот тип износа обычно снижается в насосных станциях для питьевой воды из-за более высокого уровня фильтрации, но иногда камни или другой мусор могут застревать внутри насоса и вызывать проблемы. Этот мусор гораздо чаще встречается на насосных станциях сырой воды. В более редких случаях гравий попадает в готовую систему водоснабжения, что, скорее всего, связано со строительным проектом.

• Химические реакции между раствором и материалом рабочего колеса, вызывающие коррозию, которая в конечном итоге разрушает рабочее колесо. Переменные в воде могут усугубить эти проблемы, такие как конкретные химические вещества, используемые для обработки, кавитация и температура воды. Способ хлорирования воды операторами может повлиять на коррозионную активность воды на крыльчатку насоса. Например, гипохлорит натрия более агрессивен для оборудования систем водоснабжения, чем газообразный хлор, хотя он гораздо более удобен для операторов.

• Кавитация возникает при низком давлении. Низкое давление может создавать пузырьки пара, которые схлопываются при более высоком давлении. Свернувшийся пузырек пара посылает мощную ударную волну в рабочее колесо, вызывая износ и преждевременный износ. Иногда возникают нерешенные гидравлические проблемы, которые могут создать эту проблему.

Некоторые из этих проблем требуют замены крыльчатки всего за два года. В некоторых случаях гидравлическая система насоса начинает ухудшаться при повышении расхода и переключениях насосов, что может привести к проверке.Замена рабочего колеса является частью стандартного плана эксплуатации и технического обслуживания, но в этом сценарии частота замены намного превышала стандартное время замены.

Выявление уменьшающейся гидравлики может быть сложным процессом и может быть вызвано различными проблемами. Наблюдение за системой диспетчерского управления и сбора данных (SCADA) или за потоками данных и давлениями в реальном времени является отличной отправной точкой. Анализ данных о расходе и давлении может выявить следующее:

• Насос работает в крайнем левом углу своей характеристики насоса за пределами кривой минимального непрерывного стабильного потока.Операции ниже этой точки могут вызвать следующие проблемы в возрастающем порядке по мере того, как кривая насоса перемещается влево от кривой минимального непрерывного стабильного потока:

• Эффективность откачки снижается

• Потоки могут стать прерывистыми, вызывая кавитацию.

и сокращение срока службы рабочего колеса

• Потоки становятся все более прерывистыми и нестабильными, что приводит к:

• Более шумные операции

• Повышенная вибрация

• Уменьшение срока службы подшипников и уплотнений из-за различных скоростей и давлений вокруг улитки корпуса.

• Более частое возникновение кавитации, которая еще больше ухудшает рабочее колесо.

• Температура начинает расти, вызывая:

• Сильный износ рабочего колеса.

• Повышенная вероятность химических реакций с крыльчаткой (в зависимости от химического состава воды и материала крыльчатки насоса)

• Насос работает в крайнем правом углу своей характеристики насоса за пределами максимально допустимого расхода.Действия за пределами этой точки вызывают следующее:

• Пониженная эффективность откачки

• Частое возникновение кавитации, которая еще больше ухудшает рабочее колесо.

• Переключение между насосами не плавное. Это может произойти, если нет задержки для запуска следующего насоса в очереди, или если задержка слишком длинная или короткая. Эта проблема часто встречается в сочетании с одной из ранее обсуждавшихся проблем, касающихся минимального непрерывного стабильного потока или максимально допустимого потока.

• В системах с замкнутым контуром давление не поддерживается. Это также часто сочетается с проблемами минимального и максимального расхода.

Химические реакции между обрабатывающими растворами и материалом рабочего колеса могут вызвать коррозию, которая в конечном итоге повредит рабочее колесо.

Проблемы насосной станции с замкнутым контуром

На насосных станциях с замкнутым контуром перекачка поддерживает давление в зоне, а не перекачивается в резервуары. Это может создавать интересные явления. Особенно это касается самого маленького насоса на станции.

Во многих случаях рабочее колесо самого маленького насоса часто требует замены. После тщательного анализа на нескольких насосных станциях мы обнаружили, что:

• Минимальные дневные потребности были слишком низкими в ночное время для адекватной циркуляции воды. Это вызывает кавитацию насосов. Во время минимальных дневных потребностей в некоторых зонах давления среднее значение в течение минимального дня составляло более 20 галлонов в минуту; однако в ночное время спрос был практически нулевым, только изредка использовался смыв унитаза или поздний душ.Как обсуждалось ранее, насос работает в крайнем левом углу кривой насоса в ночное время за пределами кривой минимального стабильного непрерывного потока. Это вызывает каскадный эффект снижения эффективности перекачки, учащение кавитации и, в конечном итоге, повышение температуры. Более высокие температуры также увеличивают вероятность химических реакций. Эти проблемы усугубляются, когда насосные станции с замкнутым контуром «сбивают» воду из-за низкого спроса.

• Кривые насоса не соответствовали гидравлике системы.Кривая работы насоса ниже минимальной стабильной кривой непрерывного потока или за пределами максимально допустимого потока. Это заставляет насосы работать за пределами диапазона максимальной эффективности и ускоряет износ рабочих колес.

• Точка переключения между насосами была слишком длинной, что привело к тому, что насосы работали сверх максимально допустимого расхода в течение длительного периода перед запуском следующего насоса в линии. При переключении на насос меньшего размера это может привести к тому, что насос будет работать в течение продолжительного периода времени ниже минимальной стабильной кривой непрерывного потока.

• Точка переключения между насосами была слишком короткой, что приводило к частым запускам / остановкам и нестабильным условиям потока.

Рисунок 1: График оптимизации кривой насоса.

Продление срока службы крыльчатки насосной станции с замкнутым контуром

Попытки минимизировать проблемы ускоренного износа могут возникать как во время проектирования, так и во время эксплуатации насосной станции.

На этапе проектирования:

• Выберите подходящие насосы с соответствующими характеристиками насосов для соответствия гидравлике системы.

• Оцените гидравлические расчетные условия при выборе материала рабочего колеса.

• Оцените ночные потоки при минимальных дневных потребностях, чтобы определить, являются ли потоки слишком низкими для самого маленького насоса (не проектируйте нижний предел самого маленького насоса с учетом средних минимальных дневных требований).

• Рассмотрите возможность добавления байпаса, который работает только при работе небольшого насоса, чтобы насос работал в точке с максимальной эффективностью.

• Оцените химический состав воды, чтобы убедиться, что химическая реакция не происходит в зависимости от других факторов (например,г., кавитация / кипение воды).

Чтобы продлить срок службы рабочего колеса, обслуживающий персонал может:

• Модернизируйте рабочие колеса до никель-алюминиево-бронзовой, которая намного более устойчива к кавитации, чем стандартные рабочие колеса из чугуна.

• Возьмите пробы воды, чтобы убедиться, что химическая реакция не происходит независимо от других факторов (например, кавитации / кипения воды). Замените рабочее колесо из коррозионно-стойкого материала, например из нержавеющей стали.

• Замените насос наименьшего размера, если имеется насос с более подходящей гидравлической подгонкой.

• Добавьте байпас от всасывания к напорному коллектору, чтобы обеспечить достаточный поток для эффективной работы небольшого насоса.

• Нанять инженера для оценки вашей насосной станции.

Принятие надлежащих мер по снижению и устранению преждевременного износа крыльчаток насоса позволит сэкономить деньги в будущем.

Добавить комментарий

Ваш адрес email не будет опубликован.
