Сетевой фильтр для компьютера для чего нужен: Зачем нужен сетевой фильтр? | Ремонтник ПК

Содержание

что делает, схема устройства, для чего предназначен


Поведение напряжения в бытовой электрической сети непредсказуемо. Причин, по которым параметры тока выходят за пределы допустимых отклонений, может быть несколько. Часто – это кратковременные перепады напряжения и помехи, а иногда – систематические нарушения стандартных норм. Вечернее напряжение в сети отличается от утреннего из-за большого количества подключенных приборов. Подключение мощного строительного или домашнего оборудования приводит к импульсным помехам, которые мешают работе аудио- и видеоаппаратуры. Результатом временных и постоянных отклонений напряжения от синусоиды становится ухудшение качества работы и поломки домашней техники. Один из способов избежать неприятностей – подсоединить электроприборы через сетевой фильтр (СФ). Если сказать простыми словами, то сетевой фильтр – это удлинитель с тумблером и встроенным блоком защиты, обеспечивающий пассивную фильтрацию входного напряжения. Рассмотрим подробнее конструктивные варианты разных моделей и выполняемые ими задачи.

Что делает сетевой фильтр и от чего он защищает


Проблемы бытовой электрической сети, с которыми борются различные модели сетевых фильтров:

  • Короткое замыкание. Фаза и ноль соединяются без нагрузки. Такая ситуация возникает при обрыве провода или замыкании, происшедшем в каком-либо приборе. В этом случае сетевой фильтр отключает всю аппаратуру.
  • Помехи. Возникают из-за подключенных к сети приборов с импульсными блоками питания. К такой аппаратуре относятся компьютеры и телевизоры. Высокочастотные помехи не выводят из строя электронику, но ухудшают качество ее работы. На экранах аналоговых телевизоров появляется рябь, искажается изображение, в аудиоаппаратуре появляются посторонние звуки. Посторонние сигналы искажают работу звукозаписывающих и звуковоспроизводящих устройств.
  • Скачки напряжения. Их могут вызвать приборы с индуктивной нагрузкой, например, холодильники, сварочные аппараты.


Существует еще одна, многим неизвестная, опасность помех. С помощью специальной техники через электромагнитный шум, который передается по нулевому проводнику, находящемуся вне дома или квартиры, можно получить доступ к конфиденциальной информации.

Принцип работы сетевого фильтра


С факторами, искажающими идеальный вид синусоиды переменного напряжения, борются фильтры различных типов:

  • Помехи высокой частоты. Для их ликвидации используют катушки индуктивности. Если в них подается ток высокой частоты, то сопротивление в катушках возрастает, и синусоиды периодов, приводящих к высокочастотным помехам, отсекаются. Достичь максимального эффекта позволяет использование двух катушек, устанавливаемых на фазном и нулевом проводах.
  • Помехи низкой частоты. Бороться с такими помехами помогают активные сопротивления – резисторы. В сетевых фильтрах используются резисторы номиналом 0,5-1,0 Ом. Обычно устанавливаются 2 резистора.


Применение комплекса этих фильтров позволяет избавиться от высокочастотных и низкочастотных помех и в результате получить синусоиду частотой 50 Гц.


Почти все СФ оснащены функцией защиты от скачков перенапряжения. Но сетевые фильтры нужны только при наличии кратковременных импульсов напряжения. От длительного превышения этого параметра они не защищают. Если в данной местности длительно присутствует слишком высокое или слишком низкое напряжение, то рекомендуется установить стабилизатор, поскольку сетевой фильтр в этом случае бесполезен.

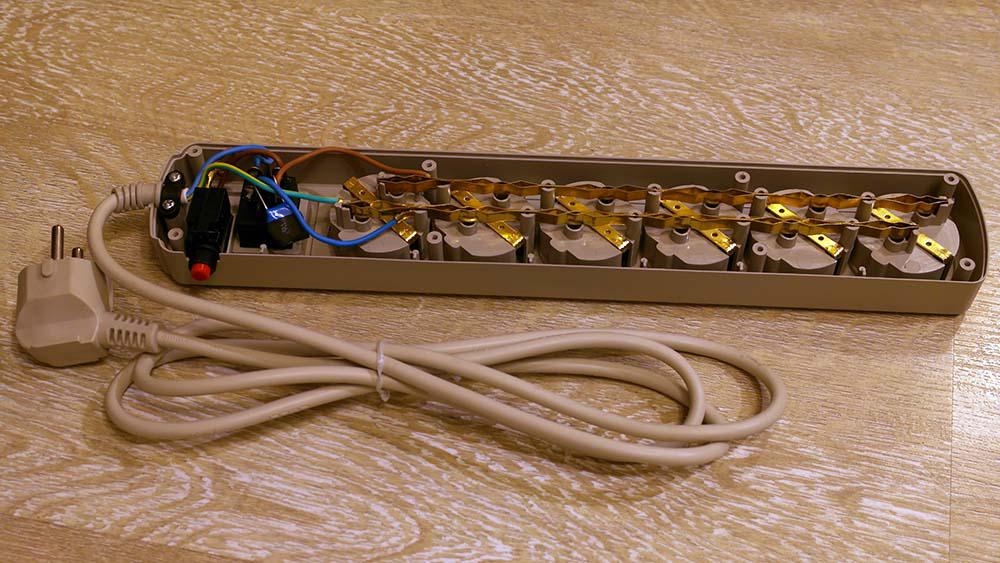

Устройство сетевых фильтров разной функциональности


Дешевые варианты СФ, по сути, представляют собой «переноску» с защитой от перенапряжения и тумблером «включить-выключить». Защиту от перенапряжения обеспечивает варистор.

Схемы более дорогих сетевых фильтров, включают:


  • Встроенные LC-фильтры, представляющие собой катушки индуктивности. Предназначены для борьбы с высокочастотными помехами.
  • Катушки с активным сопротивлением – резисторами. Присутствие этих элементов в схеме сетевого фильтра ликвидирует низкочастотные помехи.
  • Автоматический предохранитель, который отключает электропитание при токовой перегрузке.
  • Металл-оксидные варисторы, которые срабатывают при запредельно высоких напряжениях, которые возможны при грозе, коротком замыкании.
Стандартные номиналы применяемых деталей:
  • Индуктивность катушек – 50-200 мкГн.
  • Емкость конденсаторов – 0,22-1 мкФ.
  • Варисторы – рассчитаны на напряжение до 470 В.


В схему может входить датчик перегрева, который обесточивает устройство при превышении температуры выше установленного значения. Датчик спасает СФ от поломки в случаях, если он находится возле отопительных приборов или к нему подключается слишком высокая нагрузка.

Конструктивные особенности


Основные элементы современного качественного сетевого фильтра:


  • Вилка из негорючего ПВХ. В современных устройствах применяют эргономичные вилки улучшенной конструкции, которая обеспечивает простое вытаскивание из розетки.
  • Провод из трех изолированных медных жил в общей оболочки. На месте присоединения провода к корпусу предусмотрена эластичная муфта, которая предохраняет кабель от заломов. Длина провода – 1,5, 1,8, 3,0, 4,0, 5,0, 10,0 м.
  • Корпус. Выполнен из износоустойчивого ABS пластика. Выполняется в белом, светло-сером, сером цветах. В корпусе расположены блоки фильтрации помех, выключатель, терморазмыкатель. Отверстия розеток могут оснащаться защитными шторками, которые предотвращают попадание в них грязи. Защитные шторки также мешают маленьким детям прикоснуться к токоведущим частям.


Виды выключателей:

  • Общие. Отключают от питания сразу все розетки устройства. Этот вариант встречается чаще всего.
  • Индивидуальные. Отключают отдельные розетки.
  • Пульты ДУ. СФ с пультами дистанционного управления встречаются редко и стоят довольно дорого. Удобны для людей с ограниченными физическими возможностями.


Дополнительно в конструкции может присутствовать световой индикатор, чаще всего соединенный с выключателем. Сигнализирует о включенном или выключенном состоянии устройства. Некоторые модели оснащены петлями с обратной стороны корпуса, предназначенными для крепления на стену.

Уровни защиты, обеспечиваемые фильтрами разной функциональности


Условно СФ по степени защиты можно разделить на следующие группы:

  • Базовый уровень (Essential). Стоят недорого, конструктивно просты, применяются для подключения недорогой домашней техники. Отличие недорогих сетевых фильтров от обычных удлинителей – то, что они дают защиту от кратковременных скачков напряжения, принимают удар на себя и отключают аппараты.
  • Продвинутый уровень (Home/Office). Широко используются для приборов, эксплуатируемых дома и в офисе. Представлены на рынке в богатом ассортименте.
  • Профессиональный уровень (Perfomence). Такие сетевые фильтры способны гасить все помехи, поэтому они предназначены для подключения дорогой техники, чувствительной к помехам.

Количество и тип розеток


В современных устройствах предусмотрено от 4 до 8 розеток европейского типа. Такие розетки предназначены для вилок с двумя круглыми штырями. Выпускаются они двух типов – C и F. Розетки C изготавливаются без пластины заземления, в изделиях типа F она присутствует. Пластина заземления повышает безопасность пользования электрическими приборами.

Основные параметры сетевых фильтров


СФ различаются по сечению подводящих проводов. Наиболее распространенные варианты – жилы сечением 0,75 или 1,0 мм2. Таких сечений достаточно, чтобы обеспечить максимальный ток нагрузки в 10 А. Если необходимо обеспечить номинальный ток в 16 А, то приобретают СФ с сечением жил 1,5 мм2.


Выбирая устройство, обращают внимание на максимально допустимую мощность нагрузки, которую можно подключать. Этот показатель равен произведению максимально допустимой величины тока нагрузки и напряжения в сети. Для обеспечения работы компьютеров и периферийных устройств подойдет практически любая модель. А вот перед покупкой сетевого фильтра для бытовой техники необходимо примерно определить суммарную мощность приборов, которые планируется подключать. Если суммарная мощность аппаратуры выше мощности, допустимой для данной модели, то покупать такой СФ не стоит.

Способы усовершенствования схем простых сетевых фильтров


Радиолюбители могут модернизировать сетевой фильтр с выключателем и варистором путем усовершенствования его схемы.



Для этого необходимо:

  • вскрыть корпус;
  • в параллельные ветви после выключателя и варистора впаять резисторы R1, R2 и индуктивные катушки (дроссели) L1, L2;
  • поочередно замкнуть ветви через конденсатор C1 и резистор R3;
  • концевой конденсатор C2 можно установить между розетками в любом месте. Если внутри корпуса места нет, можно обойтись без него. В этом случае корректируются параметры конденсатора C1.


Рекомендации по выбору деталей:

  • дроссели с незамкнутыми ферритовыми сердечниками индуктивностью от 10 мкГн;
  • конденсаторы – 0,22-1,0 мкФ;
  • резисторы – для нагрузки 500 Вт применяются резисторы 0,22 Ом, R3 не менее 500 кОм.

Схемы подключения сетевого фильтра к электрической сети


Во многих современных моделях СФ провод заземления не имеет связи с внутренней схемой, кроме заземляющих контактов евророзеток и евровилки. Это прогрессивное решение, которое обеспечивает важное преимущество. При функционировании от сети с заземлением все розетки СФ заземляются, как положено. Если в сетевой розетке «земля» отсутствует, то все розетки СФ объединяются между собой по заземляющему контакту. Сам сетевой фильтр при этом не заземлен. Рассмотрим, что же может случиться при разных вариантах подключения компьютера и его периферийных устройств:

  • Подключение к заземленной сети питания. Это идеальный вариант, поскольку при пробоях или повреждении изоляции любого из устройств «лишнее» напряжение направляется в провод заземления.
  • Подключение к сети без заземления. В этом случае корпуса компьютера и периферийных устройств связаны только слаботочным интерфейсным кабелем. При возникновении разности потенциалов появляются уравнивающие токи, которые при течении от большего потенциала к меньшему приводят к сгоранию входных и выходных портов устройств.
  • Подключение к сети без заземления через СФ с розетками, объединенными по заземляющему контакту. В этом случае выравнивающие токи пойдут через заземляющие контакты евророзеток и порты останутся невредимыми.

Сетевой фильтр для компьютера – так ли он нужен?

Многие пользователи компьютеров не пользуются сетевыми фильтрами. Они предполагают, что эти приспособления сделаны только для чьей-то прибыли, и никакой пользы электронике не несут. Но это чрезвычайное заблуждение, и мы вам это докажем.

Купить сетевой фильтр для компьютера надо, чтобы умная машина не вышла из строя, а бесценная информация не пропала бесследно. Скачки напряжения в электросети могут одним махом угробить нежные электронные компоненты и монитор. И тут вряд ли удастся отделаться Компьютерной помощью в сервисном центре, вероятно,придётся раскошелиться на новые комплектующие. Фильтр подавляет колебания напряжения на выходе там, где к нему подключается системный блок и любой иной прибор. Это надежный защитный барьер, берегущий все приборы, включенные в его розетки.

Если в электросети произойдет скачок, сетевой фильтр сгладит его до минимума, и риск поломки оборудования практически сводится к нулю. Конструктивная основа фильтра являет собой два блока: один должен регулировать вольтаж, а второй напряжение. Когда в сети произойдет скачок, данные элементы выровняют напряжение, а если оно превысит норму они попросту перегорят.

Сетевой фильтр с защитой имеет внутри себя предохранитель. При скачке напряжения активизируется отсекатель аналогично полуавтоматам. Это многоразовый сетевой фильтр. Дешевые версии, не оснащенные предохранителями или отсекателями, перегорают в секунды первого же серьезного скачка напряжения, а дорогие, где есть отсекатель и предохранитель. Прекрасно, когда фильтр снабжен дисплеем, отображающим напряжение в сети, и индикатором статуса устройства.

А теперь вкратце расскажем, как выбрать сетевой фильтр для компьютера:

  1. Наличие защиты. При ее отсутствии фильтру настанет конец после первого серьезного скачка напряжения;
  2. Кабель должен иметь достаточную длину, розеток необходимо достаточное количество минимум шесть.
  3. Короб с розетками должен иметь компактные размеры;
  4. Предполагаемая нагрузка на устройство должна позволять вам включить в него все приборы, загрузив фильтр только на 70-75%. Работа с максимальной нагрузкой этому электрооборудованию вредна.

Сетевой фильтр полезное приобретение. Он сохранит блок питания вашего ПК на долгие годы. Главное выбирать только высококачественные фильтры, оснащенные всеми необходимыми средствами защиты.

как выбрать для телевизора с автоматическим отключением или для холодильника и бытовой техники, как работает и какой лучше

Наличие в доме сложной электроники и бытовой техники требует обязательной защиты от негативного влияния скачков в электросети. Перепады напряжения негативно влияют на бытовую технику, и чтобы сгладить последствия, используются специальные приборы – сетевые фильтры. Это устройство, защищающее электроприборы от импульсных помех и перепадов напряжения. Внешне похожий на удлинитель, только с внутренним блоком, который смягчает негативные последствия скачков электроэнергии.

Сетевой фильтр: для чего нужен

В розетке в домашней сети сеть переменного тока напряжением в 220 В. Ток и напряжение периодически меняют  величину и направление. На выходе на клеммах генерируется синусоидальное ЭДС.

Так как электрические приборы  имеют емкостной характер, появляются электромагнитные помехи.  Из-за помех в розетки поступает синусоида неровной формы, поэтому и бытовые приборы будут работать с помехами. Фильтр помогает уменьшить помехи для чистого питания устройств и удалить радиопомехи приборов.

Состоит из фильтра помех, кнопки, варистора, розеточной группы и сетевого шнура. Встречаются оборудованные различными датчиками, USB и другими составляющими.

Какие бывают

Существуют следующие типы:

  • базовый – это недорогие приборы, которые применяются для мелкой бытовой техники;
  • продвинутые – используются для любой домашней техники;
  • профессиональный – используются для дорогих домашних приборов, которые чувствительны к перепадам напряжения. Покупаются для домашних кинотеатров, дорогостоящих стереосистем.

Чем выше качество фильтра, тем надежнее он работает.

Для стабильной работы его подключают к розетке с заземлением. При отсутствии заземления эффективность работы снижается на 20-40%.

Базовый

Базовые (Essential)  покупаются для недорогой бытовой техники – настольных ламп, часов. Отличаются невысокой стоимостью, простотой использования. Такие приборы предназначены для подавления всплесков напряжения величиной до 960 Джоулей. Несмотря на небольшой рабочий диапазон, также надежно выполняют работу по защите домашней техники.

Продвинутый универсальный с крышками

Самые используемые – это продвинутые (home, office) устройства с крышками.

Подходят для защиты домашнего оборудования – компьютеров, стиральных машин, телевизоров. Рассеивают 900 – 2000 Дж в зависимости от модели. Считаются универсальными с точки зрения соотношения цены и качества, поэтому используются чаще остальных видов.

Профессиональный с защитой

Профессиональный (Performance) – рассеивает свыше 2000 Дж. Используются при работе со сложной техникой, которая чувствительна к изменениям напряжения – например, дорогостоящие акустические системы, домашние кинотеатры. Цена таких устройств значительно выше.

Умный управляемый

Управляемые выделяются в отдельную категорию, из системы «умный дом». Радиоуправляемые сетевые фильтры существуют много лет, современные модификации с Bluetooth или WLAN более удобные для применения. Управлять таким устройством можно с помощью телефона или планшета даже находясь вне дома. Благодаря таким приборам можно контролировать работу домашнего оборудования, даже находясь на удалении от дома.

Устройство фильтра

В конструкции 2 обязательных рабочих элемента  – варистор для нормализации напряжения и LC-фильтр для сглаживания помех. Также в составе устройства присутствуют и другие элементы, продлевающие срок службы устройства и увеличивающие КПД.

Фильтр помех

Конструкция (LC) состоит из нулевого и фазного провода, которые подключены к катушке индуктивности. Между проводами имеются один или несколько конденсаторов. Типовые номиналы катушек – 50-200 микрогенри, конденсаторов – 0,22-1 микрофарад. Необходим для сглаживания импульсных помех, которые негативно влияют на работу приборов. LC-фильтр «поглощает» эти помехи, делая сигнал более гладким и ровным.

Тумблер

Используется для того, чтобы не вытаскивать лишний раз вилку из розетки. Тумблер уменьшает износ контактных пластин розеток, увеличивая их срок службы. Является необязательной частью.

Варистор

Полупроводниковый компонент с нелинейной вольт-амперной характеристикой – это варистор. При достижении определенного значения напряжения защищает нагрузку кратковременным замыканием цепей.

Помогает обезопасить технику от «плохого» напряжения. Стандартно используется варистор номиналом 470 Вольт.

Розеточная группа

Розеточная группа представляет собой набор розеток для подключения к ним устройств. Существуют фильтры на 1, 2, 3 и более домашних приборов.

Подключая несколько приборов к сетевому фильтру, нужно ориентироваться не на количество розеток, а на суммарную мощность техники. Превышение нагрузки грозит перегревом и возгоранием.

Шнур

Любой фильтр оснащен защитным шнуром, через который подключается к сети. Шнур имеет изоляционное покрытие и защищает провода внутри. При покупке берут фильтры с подходящей длиной шнура.

Лучшие фильтры для бытовой техники

Выбирать фильтр для домашней техники стоит, учитывая различные факторы. В первую очередь нужно заранее узнать, на какие приборы он будет подключен.

Мелкие бытовые приборы и мощные устройства не могут защищаться фильтром одного вида. Также следует выбирать приборы от зарекомендовавших себя производителей. При покупке нужно обращать внимание и на маркировку – например, обозначение CE говорит о том, что это устройство является проверенным и качественным.

Как выбрать для холодильника

Основные критерии выбора:

  • мощность, которую фильтр выдерживает;
  • количество и тип розеток;
  • наличие заземляющих контактов;
  • конструктивные особенности;
  • длина кабеля;
  • внешний вид устройства и дизайн.

Нагрузка важнейший параметр выбора. Перед покупкой внимательно изучают паспорт холодильника, и только потом покупают прибор.

Как выбрать для телевизора

Устройство для телевизора гарантирует бесперебойную работу без помех и импульсных перенапряжений.

Для недорогих телевизоров достаточно будет приобрести фильтр в 250 В. Для ЖК телевизоров можно дополнительно установить стабилизаторы, подобранные под напряжение розетки.

Для бесперебойника

Подключать ИБП (источник бесперебойного питания) можно через сетевой фильтр. Он позволит снизить нагрузку на бесперебойник.

Сетевой фильтр нельзя располагать между ИБП и нагрузкой, так как батарея в этом случае будет разряжаться быстрее.

Зачем нужен сетевой фильтр с заземлением для стиральной машины

Сетевой фильтр для стиральной машины устроен таким образом, что гасит любые частоты кроме 50 Гц. Большой скачок напряжения может вывести стиральную машину из строя. Избыточные токи, которые могут возникнуть,  сбрасывает на заземление. Стиральную машину, как и другое мощное оборудование, нужно подключать через отдельно.

Лучшие и надежные фильтры для компьютера

Компьютеры и ноутбуки нуждаются в защите от скачков напряжения и помех. Для стабильной работы стоит правильно выбрать фильтр. Существуют устройства с заземлением и без заземления. Для компьютера следует также приобретать источник бесперебойного питания, который позволит сохранить данные на ПК при резком отключении электричества.

С заземлением: принцип работы

Заземление – главное условие безопасности устройства. При перегреве или коротком замыкании прибор сбрасывает лишнее напряжение или ток на заземление, чем оберегает устройство от поломки или возгорания.

Без заземления: от чего защищает

Гасит кратковременные импульсные помехи благодаря полупроводниковому элементу. Чтобы подавить сетевые помехи, в конструкции присутствуют катушки индуктивности. От короткого замыкания стоит специальный предохранитель.

Встраиваемые в стену

Встраиваемые в стену приборы используются в домах с трехпроводной сетью. Популярные модели такого вида устройств – Mosaic 45 компании Legrand.

Как работает с автоматическим отключением

Модели с автоотключением реагируют на превышение тока/напряжения в сети. Отключают подачу питания на устройства, защищая от возгорания и поломки. Автоматические агрегаты не требуют постоянной замены, выше срок службы. Для восстановления работы после скачка напряжения достаточно нажать кнопку на фильтре. Такие приборы стоят дороже классических.

Как подключить обычный и встроенный фильтр

Сетевой фильтр нередко путают с классическим удлинителем. Из общих характеристик у них только внешний вид. Принцип работы у них отличается. Главная задача – поглощение скачков напряжения.

Подключение аналогично включению переходника. Включают в розетку, затем к нему присоединяют нужные бытовые приборы. После того, как бытовая техника будет подключена, включают кнопку на корпусе. При использовании более семи дней, в перерывах его следует вытаскивать из розетки.

Каждая модель имеет свой предельный показатель мощности, на которую рассчитана. Поэтому важно следить, чтобы суммарная нагрузка подключенных приборов не превышала это значение, иначе прибор выйдет из строя.

При работе нужно соблюдать правила безопасности:

  • нельзя подключать несколько фильтров друг к другу;
  • если к фильтру подключен компьютер, то нельзя к нему подключать вентиляторы, кондиционеры и другое мощное оборудование;
  • для оборудования с большой мощностью следует покупать отдельный фильтр.

Что лучше – стабилизатор или сетевой фильтр

Сетевой фильтр и стабилизатор напряжения выполняют схожие функции. Первый сглаживает импульсы, а второй поддерживает напряжение на нормальном уровне.

Стабилизатор предпочтительнее выбирать, так как он выполняет защиту оборудования на нескольких уровнях. Сетевой фильтр при срабатывании на понижение или превышение напряжения придется заменять, так как в нем перегорает предохранитель. Стабилизатор в свою очередь мягко отключает питание от сети, при необходимости его можно будет снова подключить.

Запас по мощности у обоих видов защитных приборов одинаков, примерно 20-30%. Ценовая категория также схожа, за одинаковую стоимость можно купить как качественный сетевой фильтр, так и надежный стабилизатор напряжения.

Стабилизатор напряжения нельзя заменить фильтром в случае, если сеть работает нестабильно и со скачками напряжения. Также стабилизатор лучше покупать, когда в доме установлена дорогостоящая бытовая техника.

Приобретая ценную электронику для дома, нужно решить вопрос безопасности. Сетевой фильтр – это защитное устройство, которое помогает обезопасить домашнюю технику от перепадов напряжения и импульсных помех.   Бывают разных типов и разного назначения, поэтому под определенный тип оборудования нужно покупать свое устройство. Правильный выбор обеспечит надежное электроснабжение домашней техники на долгие годы.

Полезное видео

Как выбрать сетевой фильтр | Сетевые фильтры | Сетевые фильтры и удлинители | Оргтехника и офисное оборудование | Офис и сеть | Каталог

Виды сетевых фильтров

Разветвитель и тройник относятся к самым простым устройствам. Их используют, когда надо включить в сеть сразу несколько бытовых приборов, а розетка всего одна.

Переходник нужен, если вилка бытового прибора по конструкции не соответствует розеткам российского стандарта. Переходники могут быть разными: универсальными, для американских (плоских), европейских (толстых) и других типов вилок.

Бытовой удлинитель состоит из корпуса с одной или несколькими розетками для подключения бытовых приборов и провода с вилкой, которую подключают к электросети. Размер этого провода обычно не превышает 10 метров, однако встречаются модели и со шнурами длиной от 15 до 30 и более метров. Такой удлинитель необходим в случае, если сетевой кабель какого-либо прибора не дотягивается до розетки, и одновременно играет роль разветвителя.

Силовой удлинитель нужен для тех же целей, что и обычный: он позволяет подключать к сети приборы и оборудование, которые находятся далеко от электрической розетки. Однако по сравнению с бытовым аналогом у силового есть важные особенности.

Он рассчитан на работу с мощными потребителями энергии: электроинструментами, газонокосилками и т. п. Длина шнура у него составляет от 10 до 50 метров, что позволяет осуществить подключение на значительной удаленности от источника электроэнергии, например, на улице. К тому, поскольку такой удлинитель часто используют на открытом воздухе, в нем предусмотрена усиленная защита от внешних воздействий, например, двойная изоляция кабеля.

Несмотря на то, что бытовые удлинители в среднем ниже по стоимости сетевых фильтров, последние – всегда удобнее и лучше. Ведь сетевые фильтры помимо базовой функции подключения приборов к сети, еще и защищают вашу технику от перепадов напряжения.

Для простых приборов

Для простых приборов

Если пользоваться устройством вы будете только иногда или планируете включать в него самые простые и недорогие приборы, можно обойтись обычным удлинителем или сетевым фильтром с базовым уровнем защиты.

Для дорогостоящих, технически сложных приборов

Для дорогостоящих, технически сложных приборов

Для более сложной бытовой техники лучше прибрести сетевой фильтр. Если у вас в доме стоит дорогая и чувствительная аудиосистема или часто случаются скачки напряжения в сети, желательно не экономить, а приобрести модель с профессиональным уровнем защиты.

Для компьютера

Для компьютера

Для дополнительной защиты и подключения к источникам бесперебойного питания существуют специализированные сетевые фильтры для ИБП.

Для мощных, энергоемких устройств

Для мощных, энергоемких устройств

Для работы с устройствами высокой мощности, использования их в мастерских и на небольших производствах подойдут силовые удлинители с повышенной защитой, длинным кабелем и поддержкой высокой нагрузки.

Сетевой фильтр, в отличие от удлинителей, не просто служит связующим звеном между прибором и розеткой, но и решают другие задачи.

В зависимости от модели они могут фильтровать высокочастотные помехи, поглощать кратковременные скачки напряжения и защищать включенные в электросеть приборы от короткого замыкания. С большой вероятностью телевизор или компьютер не «сгорят» при перепадах напряжения, если вы подключили их к сети через фильтр.

Фильтр для ИБП предназначен для использования вместе с источником бесперебойного питания. От обычного сетевого фильтра он отличается тем, что у него установлена «компьютерная» вилка – та, что подключается к трехконтактному разъему стандарта IEC С14. Именно такие разъемы чаще всего бывают у источников бесперебойного питания, а вот в быту они практически не встречаются.

Максимальная мощность подключенной нагрузки

Для корректной работы сетевого фильтра нужно, чтобы его максимальная мощность нагрузки была больше, чем суммарная мощность всех включенных в него приборов. Если вы примерно представляете, какую именно технику будете одновременно включать в розетку, просто сложите мощность каждого прибора. На эту цифру и нужно ориентироваться при покупке фильтра. Измеряется в ваттах.

Максимальный ток нагрузки – еще один показательный параметр, измеряемый в амперах. Как и в предыдущем случае, для этого сначала нужно подсчитать суммарную мощность приборов, но затем поделить ее на 220 Вольт. Получившееся значение и будет максимальный ток нагрузки, по которому нужно искать сетевой фильтр.

Количество и тип розеток

Чем больше выходных розеток расположено на корпусе устройства, тем больше бытовых приборов вы сможете подключить к электросети.

У тройника, как понятно по названию, их обычно 3, у разветвителя – 4-5.

К переходнику можно подключать только один электроприбор. Число розеток у удлинителей любого типа обычно варьируется от 1 до 5. Больше всего розеток в сетевых фильтрах: там их количество может достигать восьми.

При выборе проверяйте качество исполнения устройства. Корпус должен быть прочный, отличный вариант – пожаробезопасный.  Вилки должны плотно входить в розетки, не болтаться.

Если в доме дети

Если в доме дети

Если вы беспокоитесь за безопасность маленьких любопытных детей, выбирайте модели, где розетки снабжены защитными шторками от случайных ударов током.

Для быстрой зарядки гаджетов

Для быстрой зарядки гаджетов

У некоторых разъемов USB есть функция быстрой зарядки Quick Charge, которая дает возможность быстро пополнить заряд аккумулятора мобильного устройства. Это приятное дополнение пригодится она лишь в случае, если ваш смартфон или планшет поддерживает быструю зарядку.

Розетки на сетевых фильтрах могут относиться к типам С или F. В обоих случаях они соответствуют европейскому стандарту, который используется и в России, и имеют два круглых разъема для вилки. Но у розеток типа F есть контактные пластины для заземления.

Некоторые устройства выпускают с двумя-тремя разъемами USB на корпусе. Чаще всего это встречается у сетевых фильтров, иногда – у переходников и разветвителей. Эта опция позволяет заряжать смартфоны, планшеты и другие гаджеты, не занимая электрическую розетку. Иногда встречается дополнительная функция быстрой зарядки Quick Charge.

Выключатель для розеток

Расположенный на корпусе выключатель позволяет отключать приборы от сети, не выдергивая вилку из розетки. Такая клавиша бывает только на сетевых фильтрах – у удлинителей, переходников и разветвителей ее нет.

Выключатели бывают общими, когда одной кнопкой отключается подача электричества сразу ко всем розеткам, или индивидуальными. В последнем случае вы сможете отдельно отключать или подключать к сети каждое из гнезд.

Иногда встречаются сетевые фильтры, где для выключения розеток в комплект входит дистанционный пульт.

Для скрытого расположения сетевого фильтра

Для скрытого расположения сетевого фильтра

Если вы хотите установить сетевой фильтр так, чтобы он был скрыт от взгляда, но приборы не всегда должны быть подключены к сети, выбирайте модели с дистанционным управлением. С помощью пульта вы на расстоянии сможете включать и отключать выбранные розетки.

Для удобного управления приборами

Для удобного управления приборами

Раздельные клавиши питания розеток заметно упрощают управление сетевым фильтром и продлевают срок службы розеток. В этом случае вам не придется вытаскивать вилку из розетки каждый раз, отключая прибор – достаточно нажать на соответствующую клавишу.

В выключатель для розеток часто встраивают световой индикатор, который загорается во время работы сетевого фильтра.

Длина кабеля

Длина кабеля у разных моделей составляет от 1,5 до 50 метров. Какой кабель нужен вашему сетевому фильтру или удлинителю, зависит от того, как вы предполагаете его использовать.

Если планируется подключать стоящие рядом стационарные приборы, например, кофемашину и термопот, нужно просто рассчитать отделяющее их от розетки расстояние и купить модель такой или чуть большей длины. Выбирать сетевой фильтр с большим запасом не рекомендуется – лишний провод только создаст неудобства и займет место.

В случае, если фильтр нужен для подключения пылесосов, строительных инструментов и другой техники, с которой работают на большой площади, лучше приобрести модель с кабелем подлиннее: от 10 и более метров.

Чем отличаются сетевой фильтр и удлинитель

Каковы бы ни были тренды в проектировании разводки бытовой сети электропитания в 220В по помещениям в домах, административных зданиях и т.п., люди всегда нуждаются в дополнительных устройствах – удлинителях и сетевых фильтрах. Часто они очень схожи в своем дизайнерском исполнении, размерах. Поэтому их легко перепутать, особенно если покупателем движет яркое желание сэкономить.

Когда мы делаем ремонт и провод дрели или болгарки оказывается коротким, то на помощь приходит привычный удлинитель. Это может быть просто длинный двухжильный провод с единственной розеткой на одном конце и с вилкой на другом. Еще один популярный бытовой вариант — круглый трехрозеточный удлинитель, сочетающий в себе бобину для хранения провода и три розетки — классика 90-х годов.

Раньше подобный удлинитель можно было встретить почти в любой квартире. Однако устройства данного плана очень примитивны. По сути они призваны физически увеличить длину провода электроприбора если он не дотягивается до ближайшей настенной розетки, ничего больше. Тройник, двухжильный провод, вилка — вот и весь удлинитель.

Сетевой фильтр — вещь более сложная. С широким распространением персональных компьютеров, появилась необходимость иметь одновременно несколько розеток возле рабочего стола.

Использовать обычный удлинитель не удобно — пришлось бы каждый раз по завершении работы выдергивать вилку из розетки, а потом снова втыкать. К тому же гораздо удобнее если рядом с розетками на удлинителе есть кнопка включения-выключения. А еще лучше — иметь встроенный в розетки фильтр для защиты компьютера от помех.

Так на прилавках магазинов и появились первые сетевые фильтры. Сетевой фильтр хоть и напоминает с виду удлинитель, тем не менее отличается от него не только внешним видом (круглый шнур, большая вилка, толстый корпус с евророзетками), но и внутренним устройством.

Внутри розеточного блока сетевого фильтра обязательно присутствует схема подавления помех. Кроме того, сетевой фильтр всегда оснащен контактом заземления на вилке, поэтому провод здесь не двухжильный а трехжильный. И конечно, на сетевом фильтре имеется кнопка-выключатель, обычно со световой индикацией.

Таким образом, сетевой фильтр не просто так называется фильтром. Он выполняет функции разветвителя, выключателя, а также несет защитную функцию.

Блок защиты от помех — неотъемлемая составная часть сетевого фильтра, содержащая как минимум конденсатор, дроссель и варистор. Данные детали призваны нейтрализовать опасные скачки сетевого напряжения любой природы и подавить дифференциальные помехи.

Конденсатор с дросселем подавляют помехи, варистор — защищает от скачков напряжения. Плавкий предохранитель (обычно установлен под специальной крышечкой возле выключателя) спасает от перегрузки по току.

Очевидно, что для надежной защиты любой бытовой техники лучше использовать сетевой фильтр а не удлинитель. Представьте, что в одной комнате квартиры работает болгарка или дрель с коллекторным мотором, а в другой — работает компьютер, выполняющий сложную и точную программу. Даже соседняя квартира может стать источником помех.

Если помехи от болгарки проникнут в компьютер, это может привести к непредсказуемым последствиям, начиная со сбоя в записи данных, заканчивая внезапным незапланированным выключением. Вот почему от помех и скачков напряжения любой природы важно предохраниться. Сетевой фильтр в некоторой степени защитит от наихудшего развития событий.

Розетки лучших сетевых фильтров имеют так называемую защиту от детей, которая заключается в том, что отверстия неиспользуемых в данный момент розеток прикрыты шторками, сводящими к минимуму соблазн что-нибудь туда засунуть.

Для удобства с обратной стороны сетевого фильтра имеются крючки, чтобы розетки можно было зафиксировать на боковой поверхности рабочего стола, просто подвесив их на предварительно установленные крючки. Таким образом, сетевой фильтр — это не только защита от помех, но и удобство.

Ранее ЭлектроВести писали, что «зеленые» технологии производства стали – на 20-30% дороже традиционных, поэтому они нуждаются в субсидиях, как и альтернативная энергетика.

По материалам: electrik.info.

Вам действительно нужен сетевой фильтр?

Обновлено Джеймсом Фрю 22.06.2017

В те времена, когда я не знал ничего лучшего, я думал, что «сетевой фильтр» является синонимом «удлинителя», и я думал, что «удлинитель» — это просто модный удлинитель с несколькими вилками. Учитесь на моих ошибках: это не одно и то же! Сетевой фильтр — это больше, чем просто устройство для превращения одной розетки в шесть, он играет важную роль в обслуживании электронного устройства, например, в защите вашего ноутбука.

Почему устройства защиты от перенапряжений так важны и как узнать, нужен ли он вам? Существует множество вариантов, поэтому важно знать, что делает сетевой фильтр и как он работает.

Как работают сетевые фильтры

Прежде чем мы сможем определить, как работает сетевой фильтр, мы должны определить электрический скачок. Думайте о потоке электричества как о потоке воды, проходящей через трубу. Вода движется от одного конца трубы к другому концу из-за давления воды — вода перемещается из высокого давления в низкое давление. Электричество работает аналогичным образом, перемещаясь из областей с высокой электрической потенциальной энергией в области с низкой электрической потенциальной энергией. В этом случае это от одного конца провода к другому концу.

Напряжение является мерой этой электрической потенциальной энергии — более конкретно, разницы в электрической потенциальной энергии. Когда напряжение увеличивается выше нормы в течение как минимум 3 наносекунд, это называется скачком напряжения. Если напряжение провода слишком велико — то есть разница в электрической потенциальной энергии от одного конца к другому слишком велика — тогда электричество прорвется. Это нагревает провод, и, если оно достаточно горячее, оно может сгореть, что делает его бесполезным.

сетевой фильтр имеет одно задание: обнаруживать избыточное напряжение и отводить дополнительное электричество в заземляющий провод. Вот почему все устройства защиты от перенапряжений будут иметь заземляющий контакт (третий штырек на вилке), и все устройства защиты от перенапряжений должны быть подключены к правильно заземленной розетке, чтобы они могли работать по назначению.

Что такое электрический всплеск?

Так что вызывает электрический всплеск? Большинство людей считают, что основным виновником электрического удара является молния, но это совсем не так. Да, молния может и действительно вызывает электрические помехи, но напряжение молнии настолько велико, что большинство устройств защиты от перенапряжений не смогут выдержать свою мощность. Во время грозы единственный способ быть абсолютно уверенным в том, что ваши устройства не будут перегружены, — это отключить их от сети.

Главный виновник электрических скачков? Электрические устройства, которые требуют много энергии для работы

, В зависимости от проводки вашего дома вы можете иногда замечать, что ваши огни мерцают при включении и выключении мощных устройств, например ваш кондиционер. Если эти устройства включены, они требуют много электричества

, что создает большую нагрузку на сетку и может вызвать скачки напряжения.

Когда использовать сетевой фильтр

Когда следует использовать сетевой фильтр? Все время. На самом деле вопрос в том, какие устройства следует подключать к сетевому фильтру. Вам не нужен сетевой фильтр для настольной лампы или стоящего вентилятора, но вам нужен сетевой фильтр для дорогих устройств со сложными микропроцессорами, таких как компьютеры, телевизоры, стереосистемы и медиацентры.

Подумайте об этом так: если бы произошел электрический удар, который разрушил все устройства, подключенные к вашим розеткам, какие потерянные устройства причинят вам боль больше всего? Подключите их к сетевому фильтру. Лучше быть в безопасности, чем потом сожалеть. На заметку, сетевые фильтры могут быть полезны для уменьшения помех в кабеле и улучшения организации

с вашей электроникой. Все кабели в конечном итоге будут направлены в одно и то же место, что значительно облегчит вам аккуратную обработку.

Выбор правильного сетевого фильтра

Может быть трудно найти подходящий сетевой фильтр для ваших нужд по хорошей цене, в основном потому, что люди не часто говорят об этом. Что делает сетевой фильтр хорошим? И почему некоторые сетевые фильтры намного дороже других? Есть ли какие-либо функции, которые вы должны искать?

Индикатор света

Сетевые фильтры имеют ограниченный срок службы в зависимости от того, как часто они работают. Даже если устройство защиты от перенапряжений правильно отклоняет скачок напряжения, чтобы ваша электроника не была повреждена, сам защитный механизм может быть поврежден в процессе работы. Одна из самых важных функций — это индикатор. Световой индикатор сообщит вам, что ваш сетевой фильтр работает нормально. Индикатор не работает? Время покупать новый сетевой фильтр.

UL Рейтинг

Что касается мощности защиты, хорошие устройства защиты от перенапряжений будут поставляться с рейтингом UL, рейтингом, выставленным независимыми Лабораториями страховщиков, которые проверяют безопасность электронных устройств. Не беспокойтесь о сетевом фильтре, который не имеет рейтинга UL. Также убедитесь, что продукт является «подавителем скачков напряжения при переходных процессах», так как многие удлинители с номиналом UL по-прежнему могут не обеспечивать защиту от скачков напряжения.

Зажимное напряжение

Напряжение зажима — это измерение, которое побуждает устройство защиты от перенапряжений начать перенаправление избыточного электричества с подключенных устройств. Другими словами, сетевой фильтр с более низким зажимным напряжением сработает раньше, что обеспечит лучшую защиту ваших устройств. Любой сетевой фильтр с зажимное напряжение ниже 400 вольт должно быть достаточно для домашнего использования.

Джоул Рейтинг

Это максимальное количество энергии, которое может поглотить сетевой фильтр. Если скачок напряжения превысит этот максимум, сетевой фильтр станет бесполезным. Чем выше значение джоуля, тем больше энергии может быть поглощено устройством защиты от перенапряжений, поэтому более высокое значение джоуля часто указывает на более длительный срок службы продукта. Для лучшей защиты дома вам понадобится сетевой фильтр с Джоуль рейтинг не менее 600.

Время отклика

Время отклика — это время, которое требуется сетевому фильтру для обнаружения скачка напряжения. Более низкое значение означает более быстрый ответ. Это сокращает время, в течение которого ваши подключенные устройства подвергаются воздействию перенапряжения, что обеспечивает их лучшую защиту. В идеале вам понадобится сетевой фильтр с время отклика 1 наносекунда или быстрее.

Рекомендуемые сетевые фильтры

Если вам нужна помощь в поиске хорошего сетевого фильтра, вот некоторые из них, которые мы рекомендуем. Все они имеют рейтинг UL 1449, который вы должны искать.

Belkin BE112230-08

12-ти линейный сетевой фильтр Belkin оснащен индикаторной лампой, напряжением зажима 500 В, номинальным напряжением 3940 Дж и временем отклика ниже 1 наносекунды. Это даже идет со встроенным кабельным управлением и выходами Blockspace для негабаритных адаптеров.

Tripp Lite TLP606

Сетевой фильтр Tripp Lite 6 с удлинителем, 6-футовый шнур, 790 джоулей LED СТРАХОВАНИЕ (TLP606)

Сетевой фильтр Tripp Lite 6 с удлинителем, 6-футовый шнур, 790 джоулей LED СТРАХОВАНИЕ (TLP606)
Купить сейчас на Amazon $ 8,74
Еще один мощный сетевой фильтр с 6-ю выходами, индикаторной лампой, напряжением зажима 150 В, номинальным напряжением 790 Дж и временем отклика ниже 1 наносекунды.

Tripp Lite SPIKECUBE

Переносной сетевой фильтр Tripp Lite с 1 розеткой, с прямым подключением, $ 5000 INSURANCE (SPIKECUBE)

Переносной сетевой фильтр Tripp Lite с 1 розеткой, с прямым подключением, $ 5000 INSURANCE (SPIKECUBE)
Купить сейчас на Amazon $ 6,17
Вот интересный сетевой фильтр только с 1 выходом. Он имеет два световых индикатора — один для заземления, другой для защиты. Он имеет напряжение зажима 150 В, номинал джоуля 600 и время отклика ниже 1 наносекунды.

Защита от всплеска

Вынос? Все электрические сети испытывают электрические скачки, некоторые больше, чем другие. Эти скачки напряжения могут повредить электронику и устройства защиты от перенапряжений, чтобы максимально контролировать эти скачки. Вы захотите использовать устройства защиты от перенапряжений для сложной и ценной электроники, такой как компьютеры, приборы и медиацентры. Имейте в виду, что недостаточно иметь сетевой фильтр; вам нужен тот, который правильно оценен для ваших нужд.

Вы используете сетевые фильтры? Если нет, то почему нет? Есть какие-нибудь интересные истории электрических волн? Пожалуйста, поделитесь своими мыслями с нами в комментариях!

Сетевой фильтр? Так ли это?

Ну и конечно же надеемся на обещанную защиту (от всего и вся).

Все подобные устройства построены по одному и тому же образу и подобию. Разница — в качестве применяемых комплектующих и материалов (ну и дизайн — не на последнем месте). Посмотрим, что нам предложит IPPON.

Описание с официального сайта:

**Сетевые фильтры IPPON предлагают самый простой, но и самый доступный способ защиты для компьютеров, цифровых устройств и бытовой техники, включая телевизоры и видеотехнику. Защита базового уровня предохраняет от импульсных сетевых перенапряжений и короткого замыкания в подключенной нагрузке.

Сетевые фильтры IPPON серии BK рекомендуются для компьютеров, цифровых устройств и любой бытовой техники, включая телевизоры и видеотехнику. Они предлагают базовый уровень защиты от сетевых перенапряжений и короткого замыкания при подключенной нагрузке.

Удобная и надежная конструкция сетевых фильтров IPPON гарантируют простое и эффективное использование. Корпус выполнен из пластика, не поддерживающего горение. Выключатель питания обеспечивает коммутацию двух проводников (фазы и нуля). Сетевой индикатор включения, встроенный в выключатель, показывает наличие напряжения в сетевых розетках.

Автоматический восстанавливаемый предохранитель на 10А защищает от перегрузки по току или короткого замыкания в нагрузке. Раздельная конструкция выключателя и автоматического предохранителя делает конструкцию более надежной.

Модели IPPON BK-212, BK-232 и BK-252 предназначены для подключения к обычной бытовой электрической сети и отличаются длиной кабеля: 1,8 м, 3 м и 5 м. Все сетевые фильтры серии BK оборудованы 6-ю выходными розетками европейского типа.**

На вид — все вполне достойно. Клавиша выключателя утоплена для защиты от случайного нажатия и повреждения. Вилка втыкается во все розетки без проблем, с некоторым усилием — как и положено. Корпус выполнен из качественного пластика, без заусенцев, не пахнет.

Длина сетевого шнура. Немного не дотягивает до заявленного — некритично. Видимо учитывается длина блока розеток).

Имеются настенные кркпления.

А теперь заглянем внутрь.



Контактные шины уложены в пазы, крышка снабжена направляющими и упорами. Сетевой провод закрелен зажимом (от выдирания)

Провода снабжены наконечниками, соединение выполнено методом контактной сварки — это плюс.

А теперь непосредственно о защите данного устройства:


Защита от перегруза и короткого замыкания:

Черная коробочка с красной кнопкой — многоразовый токовый предохранитель. Работает по принципу размыкания контакта при нагреве биметаллической пластины от превышения тока. После срабатывания взводится назад спустя некоторое время — как остынет пластина. Весьма инертен. Защитит в основном только от перегруза. От короткого замыкания защитит, к сожалению лишь теоретически. А то и вовсе выйдет из строя.

Защита от перенапряжения:

Синяя таблетка с черным пояском — это варистор. Цитата из Википедии: Вари?стор (англ. vari(able) (resi)stor — переменный резистор) — полупроводниковый резистор, электрическое сопротивление (проводимость) которого нелинейно зависит от приложенного напряжения, то есть обладающий нелинейной симметричной вольт-амперной характеристикой и имеющий два вывода. Благодаря отсутствию сопровождающих токов при скачкообразном изменении приложенного напряжения, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений (УЗИП). В русскоязычной литературе часто применяется термин разрядник для обозначения варистора или устройства защиты от импульсных перенапряжений (УЗИП) на основе варистора. Изготавливают варисторы спеканием при температуре около 1700 °C полупроводника — преимущественно порошкообразного карбида кремния SiC или оксида цинка ZnO, и связующего вещества (глина, жидкое стекло, лаки, смолы и др.). Далее поверхность полученного элемента металлизируют и припаивают к ней выводы.Конструктивно варисторы выполняются обычно в виде дисков, таблеток, стержней; существуют бусинковые и плёночные варисторы. Широкое распространение получили стержневые подстроечные варисторы с подвижным контактом.

Иными словами — при повышении сетевого напряжения варистор начинает пропускать через себя ток (идет на пробой), больше напряжение — больше ток. Теоретически должен вызвать срабатывание вышеобозначенного предохранителя. На практике — после сетевых катаклизмов (например скачкообразное повышение свыше 260 в.) — его просто разрывает в клочья (вот для чего надет черный поясок), он как правило не выживает.

Подведем итоги:

Определение защиты от перенапряжения

Сетевой фильтр — важная, но часто упускаемая из виду часть компьютерной системы. Он позволяет одновременно подключать к нему несколько устройств и защищает каждое подключенное устройство от скачков напряжения. Например, в домашнем офисе компьютер, монитор, принтер, кабельный модем и активные динамики могут быть подключены к одному сетевому фильтру, который подключается к единственной розетке в стене. Сетевой фильтр позволяет нескольким устройствам использовать одну розетку, одновременно защищая каждое из них от скачков напряжения.

Устройства защиты от перенапряжения, иногда называемые удлинителями, предотвращают скачки электрического тока, направляя избыточный ток на заземляющий провод (который представляет собой круглую часть вилки под двумя плоскими металлическими частями на вилках розеток в США). Если перенапряжение слишком велико, например, при ударе молнии, предохранитель в устройстве защиты от перенапряжения перегорит, и ток не сможет достичь любого из устройств, подключенных к устройству защиты от перенапряжения. Это означает, что благородный сетевой фильтр отработает свой срок до остального оборудования, поскольку предохранитель при этом разрушается.

Хотя все устройства защиты от перенапряжения выполняют одну и ту же основную функцию, они бывают разных форм и размеров с разными уровнями защиты. Некоторые из них могут выглядеть как обычные удлинители, а другие могут быть установлены в стойку или прикреплены непосредственно к стене. Большинство устройств защиты от перенапряжения имеют от шести до десяти различных розеток. Более дешевые устройства защиты от перенапряжения предлагают ограниченную защиту от скачков напряжения (менее 1000 Дж), в то время как более дорогие предлагают защиту на несколько тысяч джоулей и включают денежную гарантию на подключенные устройства в случае скачка напряжения.Как правило, вы получаете то, за что платите, поэтому, если у вас дорогая компьютерная система, разумно купить качественный сетевой фильтр, обеспечивающий защиту не менее 1000 джоулей.

Некоторые устройства защиты от перенапряжения также включают систему кондиционирования линии, в которой используется электромагнит для поддержания постоянного уровня электричества при незначительных колебаниях тока. Например, вы можете заметить, что монитор вашего компьютера или телевизор на мгновение гаснут, когда вы включаете мощное устройство, такое как пылесос или кондиционер.Устройство защиты от перенапряжения с функцией стабилизации линии должно предохранять подключенные устройства от воздействия этих небольших колебаний тока.

Хотя вы можете подключить свою компьютерную систему без устройства защиты от перенапряжения, важно защитить ваше оборудование с его помощью. Возможно, вам не понадобится большой и дорогой сетевой фильтр с системой кондиционирования, но использование качественного сетевого фильтра для всех ваших электронных устройств — разумный выбор.

Обновлено: 27 декабря 2006 г.

TechTerms — Компьютерный словарь технических терминов

Эта страница содержит техническое определение устройства защиты от перенапряжения.Он объясняет в компьютерной терминологии, что означает Surge Protector, и является одним из многих терминов, связанных с аппаратным обеспечением, в словаре TechTerms.

Все определения на веб-сайте TechTerms составлены так, чтобы быть технически точными, но также простыми для понимания. Если вы найдете это определение устройства защиты от перенапряжения полезным, вы можете сослаться на него, используя приведенные выше ссылки для цитирования. Если вы считаете, что термин следует обновить или добавить в словарь TechTerms, отправьте электронное письмо в TechTerms!

Подпишитесь на рассылку TechTerms, чтобы получать избранные термины и тесты прямо в свой почтовый ящик.Вы можете получать электронную почту ежедневно или еженедельно.

Подписаться

10 вещей, которые вы должны знать об устройствах защиты от перенапряжения

Тайлер Лизенби / CNET

Если вы просто хотите добавить больше розеток или хотите добавить уровень защиты между вашим оборудованием и внешним миром, вы в конечном итоге захотите купить сетевой фильтр.

С невероятным диапазоном цен и функций, не говоря уже о шквал сомнительных маркетинговых обещаний, трудно понять, что стоит этих денег, а что — ерунда. Я помогу тебе разобраться.

В качестве небольшой справки узнайте, что делает хороший сетевой фильтр. Эта статья является обновленным преемником этой статьи, хотя мы рассмотрим некоторые похожие темы.

Крис Монро / CNET

1.Сетевые фильтры и сетевые фильтры

Сетевые фильтры и сетевые фильтры, также называемые ограничителями перенапряжения, отличаются.

Как правило, удлинители представляют собой дешевые изделия с несколькими розетками, которые представляют собой просто расширение настенной розетки. У них обычно есть автоматический выключатель (переключатель включения / выключения), но большинство из них не предлагают никакой реальной «защиты» от электрических проблем. Некоторые из них могут иметь минимальный уровень защиты, но все они в значительной степени похожи на подключение к стене напрямую.

Устройства защиты от перенапряжений также относительно дешевы, но в отличие от удлинителей они обеспечивают некоторый уровень защиты от скачков напряжения.Насколько сильно и насколько хорошо варьируется.

2. Все о джоулях

Устройства защиты от перенапряжения предлагают защиту в количестве, называемом джоулями. Как правило, чем больше джоулей, тем лучше, поскольку это означает, что устройство может выдержать один большой скачок или несколько меньших скачков, прежде чем ваше оборудование окажется в опасности. Со временем детали внутри протектора изнашиваются, снижая его эффективность.

Невозможно узнать, сколько защиты осталось у устройства или точна ли начальная оценка.Чтобы получить ответы на эти вопросы, Wirecutter провел масштабные испытания устройств защиты от перенапряжения, по сути взорвав их, чтобы увидеть, насколько хорошо они работают. (По теме, обязательно проверьте № 10.

3. Гарантия … на ваши вещи

Некоторые сетевые фильтры предлагают гарантию (до определенной суммы) на оборудование, подключенное к сетевому фильтру. Например, в США одна модель Belkin имеет гарантию на подключенное оборудование на сумму 300 000 долларов и гласит: «Если ваше электронное оборудование будет повреждено скачком напряжения, скачком напряжения или ударом молнии при правильном подключении к этому удлинителю, мы отремонтируем или заменим его. , до 300 000 долларов США.«

Возможно, он вам никогда не понадобится, но, конечно, не помешает иметь его. Имейте в виду, что наличие гарантии не означает, что вы когда-либо получите от этого ни копейки.

4. Вы вероятно, не нужен «кондиционер» мощности.

На рынке есть ряд продуктов, которые утверждают, что «кондиционируют» мощность от стены, обещая улучшенную производительность вашего оборудования.

Вот маленький грязный секрет: ваше снаряжение уже делает это.Вся электроника имеет источник питания, который принимает входящий ток стены (120 В в США), фильтрует его от шума и преобразует его в то, что нужно устройству.На самом деле почти ничто не работает от 120 вольт (или переменного тока, если на то пошло), поэтому, если у вас нет действительно дурацкого (или дешевого) оборудования и вы не живете в районе с причудливо неадекватной мощностью, кондиционер — это не то, что вам нужно. нужно.

Бестек

5. Всегда берите больше розеток, чем нужно

Вам всегда понадобится больше розеток. Вы, несомненно, добавите больше снаряжения, не обязательно избавляясь от текущего снаряжения.Я не говорю, что если вы думаете, что вам нужно четыре выхода, получите 12, но шесть, вероятно, хорошее вложение.

6. Приобретите один с достаточным расстоянием для больших вилок

Во многих устройствах используются настенные бородавки — вилки, которые преобразуют мощность переменного тока в мощность постоянного тока и выглядят как маленькие коробочки с торчащими электрическими штырями. Подумайте о приобретении устройства защиты от перенапряжения с более широким расстоянием между розетками или розеток, которые можно поворачивать или перемещать, для размещения коротких вилок.

Сейчас играет:
Смотри:

Распространение плагинов — это мерзость

1:58

7.Скачки напряжения также могут возникать в телефонных или кабельных линиях.

Если вам нужна полная защита, учтите, что телефонные и кабельные линии также могут нести скачки напряжения. Некоторые устройства защиты от перенапряжения также имеют для них разъемы.

8. USB — это здорово, но проверьте усилители.

Многие сетевые фильтры поставляются с USB-разъемами, так что вы можете заряжать свои мобильные устройства, не используя их настенные бородавки. Конечно, это удобно, но проверьте, какой у выходного усилителя. Обычно это 1 или 2 ампера (часто обозначаются 1A или 2A).Это, так сказать, сколько потока вы можете пропустить через трубу. Вам понадобится как минимум 2 ампера для более быстрой зарядки.

Eve Systems

9. Приобретите переносной удлинитель.

Переносной удлинитель не обеспечивает должной защиты, но может предотвратить семейные трения и / или вызвать блаженство у попутчиков. В большинстве отелей и хостелов мало доступных торговых точек, но у всех есть несколько устройств, требующих подзарядки.Большинство портативных удлинителей имеют от двух до трех дополнительных розеток, а также обеспечивают прямую зарядку через USB (см. Номер 8).

10. Они не вечны

Помните рейтинг в джоулях, который мы обсуждали ранее? Что ж, это означает, что со временем сетевой фильтр изнашивается. Некоторые из них подадут вам предупреждение или отключатся, когда их защита упадет ниже безопасного уровня. Многие просто продолжат работать без защиты, и вы не узнаете об этом, пока скачок мощности не повредит ваше снаряжение. Если вы знаете, что у вас произошло серьезное электрическое происшествие (например, молния взорвала трансформатор на улице), вероятно, стоит на всякий случай заменить сетевой фильтр.Если текущий сетевой фильтр используется более нескольких лет, вероятно, его стоит заменить.

Bottom Line

На самом деле нет причин не покупать сетевой фильтр. Насколько вам это нужно, будет варьироваться. Если вы живете в районе с большим количеством гроз, ваше снаряжение, вероятно, испытает скачки напряжения. Даже если вы живете в пустыне, ваш кондиционер или холодильник могут вызвать скачки напряжения в линиях к вашему аудио / видео оборудованию.

Поскольку большинство устройств защиты от перенапряжения дешевы, их стоит покупать (и регулярно заменять) на всякий случай.

В настоящее время у нас нет рекомендаций для конкретных устройств защиты от перенапряжения, но вы можете найти множество вариантов всего за 20 долларов или меньше на Amazon.

Обратите внимание, что CNET может получить долю дохода, если вы купите что-либо, представленное на нашем сайте.


Есть вопрос для Джеффа? Во-первых, ознакомьтесь со всеми другими статьями, которые он написал на такие темы, как почему все кабели HDMI одинаковы, объяснения разрешений телевизоров, ЖК-дисплеи и OLED и многое другое.

Остались вопросы? Напишите ему в Твиттере @TechWriterGeoff, а затем узнайте о его путешествиях в качестве цифрового кочевника в Instagram и YouTube.Он также считает, что вам стоит посмотреть его бестселлер о подводных лодках размером с город и его продолжение.

День отца: Умные гаджеты для умного дома, которые действительно понравятся вашему папе

Посмотреть все фото

Лучшие сетевые фильтры 2021: Обзоры и советы по покупке

Вы только точно знаете, что вам нужен сетевой фильтр после того, как ваше оборудование поджарило.Тогда уже поздно. За очень разумную сумму вы можете поставить почти буквальный брандмауэр между вашей дорогой (и дешевой) электроникой и током, поступающим из сетевой розетки. Сетевой фильтр бросается на линию огня, снова и снова жертвуя своими компонентами, чтобы ваши устройства оставались функциональными.

Эти обзоры относятся к сетевым фильтрам, разработанным для домашнего офиса или кабинета, или домашней развлекательной системы. Такие медиаторы мощности имеют единственную функцию: удерживать напряжение от превышения определенного номинального уровня, при превышении которого оборудование может перегореть предохранитель, сжечь блок питания или полностью поджарить его схему без возможности ремонта.Сетевой фильтр принимает удар вместо вашего оборудования или аудио / видео системы, и он потенциально может сэкономить вам от сотен до многих тысяч долларов, в зависимости от того, что вы подключили.

Вы хотите вложить скромные средства в сетевой фильтр по той же причине, по которой вы хотите иметь резервную копию своих данных: потому что нет возврата после неблагоприятного события. Опережение проблемы, которая может быть маловероятной, но вполне вероятной, избавит вас от огромных последствий, если она произойдет. (У вас или есть несколько резервных копий ваших данных, верно?)

Обновлено 2 декабря 2020 г. , чтобы добавить наш обзор Anker PowerExtend USB-C 3 Capsule.Это не самый надежный сетевой фильтр, но он предлагает быструю зарядку USB-C (до 45 Вт) и порты зарядки USB-A в привлекательном форм-факторе.

Совершенный интеллектуальный сетевой фильтр

TP-Link Kasa Smart Wi-Fi Power Strip (модель HS300)

Kasa Smart Wi-Fi Power Strip от TP-Link делает правильный выбор: от элегантного дизайна, который вписывается в интерьер дома, до набора расширенных параметров планирования для каждого вид повседневной жизни и необходимости в поездках — и защита от перенапряжения.

Да, не все захотят потратить 79 долларов на сетевой фильтр, но TP-Link действительно произвела лучший сетевой фильтр. Все шесть его выходов можно контролировать и планировать индивидуально — и не меньше — с помощью усовершенствованного мобильного приложения, а также вы можете управлять любым из них с помощью голосовых команд. Здесь также есть три USB-порта для зарядки. Да, он стоит 79 долларов. Но если это выходит за рамки вашего бюджета, модель KP303 от TP-Link представляет собой более дешевую версию с тремя розетками и двумя USB-портами для зарядки.Он продается по цене 39 долларов.

Лучший универсальный сетевой фильтр

Устройство защиты от перенапряжения PivotPlug

Belkin (BP112230-08) не отключает питание, когда оно больше не может защищать ваши устройства, но оно обеспечивает низкое напряжение ограничения (330 В на всех ножках). Это очень гибкий и адаптируемый сетевой фильтр с восьмифутовым шнуром и индикаторами защиты и заземления.

Лучше всего при отключении питания, когда он больше не может обеспечивать защиту

SurgeArrest Performance P12U2 от APC — это наш новый любимый сетевой фильтр, который автоматически отключает питание при отключении защиты.Это модель с 12 розетками — на два больше, чем было у нашего предыдущего выбора, — и у нее есть два супер-удобных порта USB для быстрой зарядки. Если вам не нужны эти две дополнительные розетки и USB-порты для зарядки, Tripp Lite TLP1008TEL остается хорошим выбором примерно на 14 долларов дешевле.

Второе место

SurgeArrest

APC лишь немного менее гибок, чем предложение Belkin, и он не отключит питание ваших устройств, если только не сработает его основная защита от нейтрали. У него на одну розетку меньше, чем у PivotPlug, и у него нет этих причудливых вращающихся розеток, но он хорошо сделан, а его розетки широко разнесены, чтобы вместить множество бородавок.

Самый красивый сетевой фильтр

Устройство защиты от перенапряжения серии Austere VII (8 розеток)

Устройство защиты от перенапряжения серии Austere VII на 8 розеток — вещь прекрасная, а его USB-порты для зарядки, в частности порт USB-C PD на 45 Вт, чрезвычайно удобны. Но вы за это дорого заплатите.

Если вы придаете огромное значение дизайну, то устройство защиты от перенапряжения серии Austere VII является наиболее привлекательным устройством в этой категории. Корпус из матового алюминия, полированные скошенные края и шнур питания из плетеной ткани — мы не видели ничего, что могло бы сравниться с его промышленным дизайном.И это не просто красиво: этот сетевой фильтр имеет все функции, которые вы хотели бы защитить свою дорогую электронику. Найдете ли вы эту комбинацию стоимостью 200 долларов — решать вам.

Факторы, которые мы рассмотрели

Мы рассмотрели несколько общих факторов для трех сценариев: домашняя развлекательная система, такая как телевизор, проигрыватель дисков, приставка для потокового мультимедиа и система ресивера; домашний офис или кабинка с настольным компьютером и периферийными устройствами, включая мониторы и жесткие диски; и вариант в пути, если вы хотите путешествовать с несколькими розетками, которые также дают вам спокойствие, особенно в отелях и конференц-залах, где вы не знаете, какое питание будет предоставлено.

Мы оценили следующие характеристики:

  • Продолжает ли ограничитель перенапряжения подавать питание, когда его зажимная способность сгорела? (См. Следующий раздел для точного объяснения того, что это означает.)
  • Насколько легко подключить обычные двухконтактные и трехконтактные кабели вместе с различными типами USB-адаптеров и бородавками?
  • Каково соотношение стоимости к характеристикам и выходам?
  • Расширенные функции, такие как зарядка через USB
  • Для туристических моделей, сколько розеток у него, оставаясь при этом компактным и универсальным, помимо всего вышеперечисленного?

Функции, которые обычно не найдет в ограничителях перенапряжения, такие как сигнализация или сетевой интеллект для предупреждения компьютера (и управления контролируемым отключением) или действия в качестве устройства Интернета вещей для предупреждения об электрических аномалиях или обеспечения отчет о состоянии.Для этого вам нужно перейти на источник бесперебойного питания (ИБП), который сочетает в себе постоянно заряжаемый резервный аккумулятор, стабилизацию питания и защиту от перенапряжения. Те стоят от небольшого до гораздо большего.

Как работает фильтр для защиты от перенапряжений

Электрическая сеть не была предназначена для электроники, и скачки и скачки напряжения раньше были более регулярными и более высокими, поскольку они не влияли на электродвигатели. Ситуация кардинально изменилась за несколько десятилетий, поскольку коммунальные службы убрали то, что доставлялось в дома и здания.Однако в зависимости от возраста систем электроснабжения и частоты ударов молнии скачки и огромные всплески могут происходить регулярно.

Устройство защиты от перенапряжения точнее называть «устройством, которое блокирует чрезмерное напряжение, когда оно превышает определенную крайнюю точку». Эта отсечка, называемая фиксацией, обычно составляет 330 В, 400 или 500 В. Хотя 330 В или выше могут показаться высокими по сравнению с 120 В, номинально поставляемыми в США, на самом деле это не так. Напряжение переменного тока (AC) составляет около 120 В, но оно циклически или меняется от -170 В через 0 В до + 170 В и обратно; 120 В — это приблизительное среднее значение.

Электроника и все другое электрическое питание для дома или офиса может принимать кратковременные количества гораздо более высоких максимальных напряжений, что, как вы можете логически определить, должно быть правдой, поскольку умеренные скачки напряжения являются обычным делом, а электронное оборудование в домах не постоянно выходит из строя без скачков напряжения. протектор; нужно блокировать большие скачки напряжения.

В устройствах защиты от перенапряжения тестируемой нами категории используются металлооксидные варисторы (MOV), разновидность схемы, которая поглощает напряжения выше предельного уровня и эффективно сгорает со временем.В зоне с нестабильным напряжением ваш сетевой фильтр может изнашиваться за месяцы или несколько лет; в других электрических системах это может длиться бесконечно. (Существует гораздо более дорогой тип устройства защиты от перенапряжения, предназначенный для высококачественного аудио и очень дорогой электроники. Он стоит примерно в десять раз дороже и никогда не перегорает.)

Вы не получите полной защиты от поражения электрическим током с помощью Сетевой фильтр: удар рядом с вашим домом может превысить способность любого потребительского устройства блокировать израсходованную энергию, хотя на некоторых моделях автоматический выключатель может сработать первым.Если вас беспокоит поражение электрическим током, вам необходимо улучшить подачу электропитания в ваш дом (или убедить домовладельца сделать то же самое). Но электрические удары за много миль могут вызвать меньшие скачки напряжения, которые будут поглощать защитные устройства.

Tripp Lite

Телефонные разъемы и коаксиальные разъемы на сетевом фильтре не сильно повышают его ценность.

Некоторые устройства защиты от перенапряжения включают в себя телефонные и коаксиальные сквозные соединения для защиты соединений DSL и кабельного / спутникового телевидения.Отраслевые отчеты и тестирование показывают, что эти средства защиты фактически бессмысленны, поэтому мы не учитывали их наличие или отсутствие в наших тестах и ​​обзорах.

Вы можете сравнить долговечность устройств защиты от перенапряжения или период, в течение которого MOV будут оставаться эффективными, посмотрев на количество джоулей, рекламируемое для продукта. Джоули измеряют, сколько энергии затрачивается; чем больше джоулей, тем больше энергии. Таким образом, в точно такой же ситуации в одном и том же доме с обычными скачками напряжения устройство, рассчитанное на 1000 джоулей, должно прослужить вдвое меньше, чем устройство, рассчитанное на 2000 джоулей.

На практике это очень и очень сложно определить. MOV не разлагаются идеально линейно, и не все MOV имеют одинаковое качество. Джоули обеспечивают приблизительную основу для сравнения, которую практически невозможно проверить в лабораторных условиях, так как вам придется моделировать множество скачков в течение длительных периодов времени с помощью нескольких идентичных единиц каждой модели. Именно так поступают производители при разработке и тестировании своей продукции. Сертификация Underwriters Laboratories (UL) гарантирует, что продукт прошел независимые испытания.

Мы будем использовать джоули в качестве приблизительного практического правила, поскольку оно имеет тенденцию к параллельному различию в цене и других характеристиках. Но когда сгорают MOV, что происходит дальше?

Скорее сгорит, чем исчезнет

Я собираюсь взорвать ваш разум — или, по крайней мере, умы большинства людей. Если у вас уже есть сетевой фильтр где-то в вашем доме или офисе, взгляните на него и вернитесь. Теперь, не глядя, горит ли еще индикатор «защиты»? Не можешь мне сказать? Это проблема.

Thinkstock

Рассматриваемый здесь класс устройств защиты от перенапряжения основан на использовании MOV (металлооксидных варисторов) для поглощения избыточного напряжения.

Старые устройства защиты от перенапряжения обычно разрабатывались с учетом того, что в компьютерах есть вращающиеся жесткие диски (HDD) внутри, и что лучше потерять защиту от перенапряжения и продолжать обеспечивать питание, чем отключать питание переменного тока при отказе защиты. В подобных устройствах защиты от перенапряжения единственным индикатором того, остается ли защита активированной, является индикатор защиты.

Если лампочка не горит, тумблеры перегорели, и защиты уже нет!

А теперь вернитесь и посмотрите на эти протекторы еще раз: какие из них сгорели? Это те, которые вы хотите заменить поспешностью. Признаюсь, я узнал об этом только в 2016 году; Я проверил свой, и через несколько месяцев мне пришлось заменить один, когда тот свет внезапно исчез.

Это самый большой выбор, с которым вы столкнетесь, и мы учли его в шести устройствах защиты от перенапряжения, которые мы принесли для тестирования.Но есть три варианта, когда защита дает сбой:

  • Прекращается подача электроэнергии, что немедленно прекращает подачу электричества на все подключенные устройства. С SSD-накопителями или потоковым аудио / видео оборудованием, Blu-Ray или другим проигрывателем дисков это не имеет большого значения. Лучше потерять силу, чем дать волю.

  • Некоторая мощность перестает течь. Есть три разных пути подачи электричества от сети переменного тока, и один из них более важен для защиты от скачков напряжения, чем два других.(См. Ниже для более подробной информации.) Таким образом, некоторые защитные устройства останавливают прохождение энергии только в том случае, если MOV этого критического узла умирают. Вы должны смотреть на защитный свет, чтобы узнать состояние защиты.

  • Питание всегда идет, но свет гаснет. В этом случае вы должны сохранять бдительность, особенно во время шторма и сразу после него, или всякий раз, когда ваши огни мерцают.

У источника питания переменного тока есть три «ножки», по которым проходит мощность. В трехпроводной розетке, которая требуется для устройств защиты от перенапряжения, это линейная, нейтральная и заземляющая.Питание поступает по линии, проходит через нейтраль и циклически проходит через отрицательное и положительное напряжение; это одна нога (известная как L-N).

Также есть ножки, каждая из которых соединяется под напряжением с землей (L-G) и нейтраль с землей (N-G), что предотвращает короткое замыкание в проводке от возгорания или взрыва. Правильный заземляющий провод в розетке подключается обратно к заземляющему стержню для всего дома или здания, который отводит напряжение буквально на землю.

Amazon

Очень важен длинный шнур, так как ваше оборудование может быть далеко от ближайшей розетки.Считайте, что 8 футов — это минимум.

Многие производители устройств защиты от перенапряжения предлагают ограниченную гарантию на повреждения устройств, подключенных к устройству защиты, если указанное повреждение связано с прохождением напряжения через устройство. Однако эти гарантии (мы видели, что они предлагают покрытие от 20 000 до 300 000 долларов США), однако, содержат так много оговорок и исключений, в том числе необходимость подачи заявки на покрытие в течение 15 или 30 дней с момента повреждения с некоторыми, доказывая правильную электрическую настройку, и предоставление квитанций на все поврежденные товары — что шансы выполнить все условия и получить деньги кажутся низкими.Мы предоставили предложение о гарантиях в каждом обзоре, чтобы вы были проинформированы, но не рассчитывайте на сбор, если вы не являетесь хорошим хранителем документации.

И последняя деталь: длинный шнур питания — не менее 8 футов — необходим для устройства защиты от перенапряжения. Это связано с тем, что для обеспечения безопасности и защиты от перенапряжения вы должны включать устройство защиты от перенапряжения непосредственно в розетку, а не в другое устройство защиты от перенапряжения, удлинитель или источник бесперебойного питания. Поскольку вы можете подключить очень много энергии к устройству с несколькими розетками, очень легко перегрузить устройство, к которому вы подключаете сетевой фильтр, что может вызвать отказ продукта или даже электрический пожар.

Вы также должны подключить сетевой фильтр к правильно заземленной трехконтактной розетке. Вы можете использовать один из тех умных переходников 3-на-2, которые я слишком хорошо знаю, как владелец старого дома, в котором только около половины розеток когда-либо были модернизированы до современных стандартов. Не знаете, правильно ли заземлена ваша розетка? В некоторых устройствах защиты от перенапряжения есть светодиод, который загорается, если его нет, или вы можете купить дешевый съемный детектор в хозяйственном магазине. Если вы обнаружите, что ваш дом не заземлен, немедленно вызовите электрика; это опасность.К счастью, это может быть дешево, если в доме не было плохой проводки.

Если вы не будете следовать инструкциям по подключению сетевого фильтра к стене, вы можете повредить его, что приведет к аннулированию гарантии на продукт и любой защиты от повреждений, которая прилагается к нему.

Наши последние обзоры устройств защиты от перенапряжения

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Определение устройства защиты от перенапряжения

| Что такое сетевой фильтр?

Что такое сетевой фильтр?

Устройство, которое защищает компьютер и другие электронные устройства от скачков напряжения или переходного напряжения , исходящих от источника питания. Стандартное американское напряжение для дома и офисных зданий составляет 120 вольт. Все, что превышает это значение, считается временным и может повредить электронные устройства, подключенные к розетке.Несмотря на то, что скачки напряжения настолько короткие, что измеряются наносекундами, они могут нанести значительный ущерб электронному оборудованию.

Как это работает

Устройство защиты от перенапряжения работает, направляя дополнительное напряжение в заземляющий провод розетки, предотвращая его прохождение через электронные устройства, в то же время позволяя нормальному напряжению продолжать свой путь. Скачки напряжения могут повредить компьютерное оборудование из-за сгорания проводов или постепенного износа внутренних компонентов устройства и даже уничтожения всех сохраненных данных.Устройства защиты от перенапряжения также могут защитить телефонные и кабельные линии, поскольку они также пропускают электрический ток.

Сетевые фильтры и осветительные приборы

Распространено заблуждение, что сетевые фильтры защищают системы от молнии, наиболее известного источника скачков напряжения. Даже самые эффективные устройства защиты от перенапряжения не могут защитить оборудование от внезапного увеличения электрического давления на миллионы вольт, которое может подать молния.

Лучший способ предотвратить повреждение во время грозы — отключить устройства, которые могут быть непоправимо повреждены.Сетевые фильтры чаще всего защищают оборудование от скачков низкого напряжения, которые часто возникают в современной электропроводке. Например, такие устройства, как холодильники и кондиционеры, требуют большого количества энергии для включения и выключения двигателей и компрессоров, создавая скачки мощности, которые нарушают устойчивый поток напряжения. Неисправная проводка, вышедшие из строя линии электропередач и неисправное оборудование в источнике питания (коммунальной компании) также могут вызвать скачки напряжения.

Устройства защиты от перенапряжений также называются удлинителями, ограничителями перенапряжения и ограничителями переходных процессов.

Защищает ли мой компьютер удлинитель от скачков напряжения?

Положите удлинитель долларового магазина и медленно отступите. Короткий ответ: нет, удлинители не защищают ваш компьютер от любых электрических колебаний. Однако вы можете приобрести более сложные разветвители со встроенной защитой от перенапряжения. Однако не все разветвители питания одинаковы, а недорогие часто не могут защитить вашу машину — вот что вам нужно знать.

Устройства защиты от перенапряжения доступны в виде блоков с одной розеткой, но обычно имеют форму шин питания, обеспечивающих несколько защищенных розеток.Вот где возникает путаница. Многие люди предполагают, что все шины питания имеют защиту от перенапряжения, но, если это не указано в спецификации, ваши компоненты останутся незащищенными.

Некоторые из наших любимых ограничителей перенапряжения

Скачки и скачки напряжения

Чтобы понять, какое оборудование вам нужно, важно понимать, от чего вы защищаете свой компьютер. Когда вы подключаете компьютер или любое электрическое оборудование к обычной розетке, устройство должно иметь постоянный уровень напряжения для правильной работы.При определенных условиях, таких как перебои в подаче электроэнергии или проблемы с электросетью, могут происходить скачки или скачки напряжения. Скачок — это кратковременное повышение напряжения, а скачок — это длительное повышение. Независимо от того, испытываете ли вы всплеск или скачок напряжения, любое резкое повышение напряжения может повредить ваше оборудование и даже превратить его в очень дорогие бумажные гири.

Одна из наиболее частых причин повреждения оборудования из-за скачков и скачков напряжения — отключение электроэнергии. Когда ваша электроэнергия восстанавливается, происходит кратковременный скачок напряжения.Это может иметь разрушительные последствия для оборудования.

Защита от перенапряжения

Решением этого повышения напряжения является использование устройства защиты от перенапряжения. Они защищают ваше оборудование, отводя дополнительную энергию от скачков или скачков напряжения в защитный компонент, позволяя только подходящему напряжению достигать вашего оборудования.

Защита от перенапряжения — одна из самых простых вещей, которые мы можем сделать для обеспечения безопасности нашего оборудования. Об этом также часто забывают, но покупка устройства защиты от перенапряжения сегодня может сэкономить вам тысячи завтра, и, хотя не все шины питания являются устройствами защиты от перенапряжений, не все фильтры обеспечивают одинаковый уровень защиты.Ты получаешь то, за что платишь.

Какие мне взять?

Многим из нас в команде нравятся полосы от Belkin. Они недорогие и сделаны хорошо. В общем, ищите полосы, в которых есть место для больших силовых кирпичей. В некоторых устройствах используются блоки питания, которые блокируют две или более розеток. Наша основная линейка — это 12-розеточная полоса Belkin BE112230-08, которая имеет в общей сложности 12 розеток, но половина из них разнесены друг от друга для размещения блоков питания.

Полосы с защитой от перенапряжения часто имеют рейтинг в джоулях, который указывает, сколько перенапряжения они могут выдержать.Чем выше рейтинг, тем лучше.

Если вы хотите дополнительно защитить свое оборудование, рассмотрите возможность использования источника бесперебойного питания или ИБП. Эти устройства поставляются со встроенными батареями, которые могут поддерживать работу вашего оборудования в случае отключения электроэнергии, позволяя вам сэкономить время и аккуратно завершить работу.

Лучший сетевой фильтр для игровых ПК: 6 лучших в 2021 г.

Последнее обновление: 28 марта 2021 г., 21:54.

Нет смысла терять более 5000 долларов на топовый игровой ПК только для того, чтобы он взорвался после первого скачка напряжения.

Качественный сетевой фильтр — простой способ защитить ваш игровой компьютер.

Превосходный сетевой фильтр для игрового ПК имеет высокий уровень защиты по напряжению, фильтрацию помех EMI / RFI и несколько розеток.

С другой стороны, неисправный сетевой фильтр для игрового ПК — опасная и дорогая трата денег. Нет смысла покупать сетевой фильтр, который на самом деле не защищает ваш игровой компьютер.

Чтобы помочь вам отделить хорошее от плохого, мы рассмотрели Лучшее устройство защиты от перенапряжения для игровых ПК 2021 года .

Покупайте с уверенностью, что покупаете одно из лучших устройств защиты от перенапряжения на рынке.

Давайте углубимся в обзоры.

Лучшие 6 лучших устройств защиты от перенапряжения для игровых ПК

Предварительная версия Продукт Основные характеристики

Лучший общий

Устройство защиты от перенапряжения, разъем USB и 2-разрядная защита от перегрузки Порт, 6 футов тяжелый …
  • 12 розеток переменного тока стандарта США с защитой от перенапряжения с номинальной мощностью 2390 Дж, защищают домашние и офисные устройства от колебаний, скачков и скачков напряжения.
  • 2 порта USB для зарядки с технологией Smart IC, разделяющей мощность 2,4 А; автоматическое обнаружение ваших устройств и обеспечение максимальной скорости зарядки для ваших устройств.
  • Всесторонняя защита, противопожарные материалы, защита от перегрузки, встроенный медный стержень и удлинительный шнур для тяжелых условий эксплуатации.
КОНТАКТНАЯ ЦЕНА

Premium Choice

Устройство защиты от перенапряжения APC с портами USB, P11U2, 2880 Дж, шнур длиной 6 дюймов, плоская вилка, удлинитель на 11 розеток …
  • Компоненты в комплекте: -Защита от перенапряжения на выходе с 2 портами для зарядки USB, руководство пользователя
ПРОВЕРИТЬ ЦЕНУ

Отличное соотношение цены и качества

Удлинитель напряжения, устройство защиты от перенапряжения Bototek с 10 розетками переменного тока и 4 портами для зарядки USB, 217500 Вт / 15 А …
  • ★ Защита от перегрузки — сетевой фильтр с защитой от перегрузки защищает от скачков и колебаний. Интеллектуальная схема со встроенным датчиком напряжения определяет и реагирует на потребности вашего устройства в питании, а функции безопасности гарантируют защиту ваших устройств.
  • ★ Шнур для тяжелых условий эксплуатации (3 * 2,08 мм²) — Удлиненный шнур для тяжелых условий эксплуатации, сертифицированный FCC, RoHS. Используйте огнестойкий корпус ПК, 100% медный провод с отличным теплоотводом (более 10000 раз потяните и вставьте вилку), специальный фосфорный медный провод для розетки
  • ★ Полоса для нескольких розеток — заземленные трехконтактные розетки с плоской вилкой на 15 А 5В / 2.4 А (всего 3,4 А / 18 Вт) USB-порты, используемые в качестве настенного зарядного устройства USB, 2 розетки переменного тока специальной конструкции с широким интервалом (2 дюйма) для больших адаптеров с 8 стандартными розетками, быстрая и эффективная зарядка
ПРОВЕРКА ЦЕНА
HOLSEM 12 розеток для защиты от перенапряжения, удлинитель с 3 портами для зарядки Smart USB (5 В / 3,1 А) и 6 ‘…
  • 6 обычных розеток и 6 розеток, расположенных на большом расстоянии друг от друга, 2 порта USB для зарядки с технологией Smart IC (5 В /3.1A) и 1 обычный USB-порт для зарядки.Уровень энергии 4000 джоулей идеально подходит для компьютеров, лазерных принтеров, телефонов и домашних кинотеатров.
  • 6 футов сверхмощный удлинитель, внесенный в список UL, идеально подходит для домашнего офиса и профессиональных рабочих станций, 4 монтажных прорези с замочной скважиной на задней панели (легко прикрепить к стене в горизонтальном положении).
  • Защита от перегрузки с двойным выключателем перегрузки. Изготовлен из огнестойкого материала, способного выдерживать температуру до 1380 ℉ (750 ℃).
КОНТАКТНАЯ ЦЕНА
Съемный удлинитель с сетевым фильтром с USB и 12 розетками переменного тока, встроенный 10.2-портовый USB 5 Вт …
  • 12 стандартных розеток с защитой от перенапряжения для США с защитой 4320 Дж.
  • Встроенный фильтр EMI / RFI. Выключатель питания / автоматический выключатель 2-в-1. UL / cUL Rated
  • Элегантный черный корпус со скользящими защитными крышками защищает пользователей от случайного контакта и не позволяет пыли и мусору попадать в неиспользуемые розетки. Четыре угловых розетки имеют очень большое расстояние для больших блоков адаптера питания «настенных бородавок».
ПРОВЕРИТЬ ЦЕНУ
BESTEK 10-розеточный 6-футовый удлинительный шнур на 4000 джоулей с устройством защиты от перенапряжения USB 15A 1875 Вт…
  • Устройство защиты от перенапряжения на 10 розеток с высоким рейтингом энергопотребления для защиты от перенапряжения 4000 джоулей, защита всех ваших домашних, офисных и кухонных устройств, таких как телевизор, динамики, DVD, компьютер, ноутбук, принтер, модем, лампа, холодильник , домашний кинотеатр от скачков напряжения; Два порта USB для зарядки с технологией Smart IC автоматически идентифицируют ваше устройство и заряжают его быстрее всего со скоростью до 2,4 А. 5 В / 2,4 А макс. На каждый порт.
  • Множественная защита: шнур длиной 6 футов и шнур диаметром 9,5 мм, внесенный в список UL для тяжелых условий эксплуатации, выдерживает максимальный ток 15A.Защищенные и заземленные светодиодные индикаторы состояния заземления и защиты от перенапряжения. 13892 ℉ высококачественный огнестойкий материал, предотвращающий случайное возгорание. Выключатель с подсветкой и встроенным автоматическим выключателем для защиты всех розеток.
  • Гуманный дизайн: монтажные отверстия позволяют легко закрепить сетевой фильтр на стенах, плинтусах или мебели. Плоская вилка под углом 90 градусов удерживает шнур близко к стене. Две широко разнесенные розетки переменного тока подходят для больших адаптеров питания или зарядных устройств. Выключатель питания на конце кабеля предотвращает случайное отключение устройства защиты от перенапряжения.
КОНТРОЛЬНАЯ ЦЕНА

Что искать в сетевом фильтре для игрового ПК

Есть несколько вещей, на которые следует обратить внимание при поиске самого лучшего сетевого фильтра для вашего игрового ПК. Ниже мы суммировали эти важные характеристики:

Количество розеток

Нет ничего более неприятного, чем выход из строя розеток. Особенно когда дело касается защиты от перенапряжения — теперь вам нужно решить, что сработает, если что-то пойдет не так.

Вы можете использовать удлинитель с несколькими разъемами, но он будет стоить дороже и займет большую площадь, что не идеально. Поэтому убедитесь, что вы наметили количество необходимых розеток, прежде чем покупать сетевой фильтр для игрового ПК.

EMI / RFI Noise Filtering

EMI = электромагнитные помехи, а RFI = радиочастотные помехи. Хотя эти термины используются как синонимы, технически это не одно и то же. Однако с точки зрения защиты игрового ПК от перенапряжения мы можем относиться к ним одинаково.

Многочисленные фильтры — например, фильтры нижних частот, фильтры верхних частот или полосовые фильтры — просто включите определенные типы частот, подразумевая, что установленный диапазон излучения EMI / RFI будет передаваться на защищаемое устройство.

Это связано с тем, что определенные излучения EMI / RFI не будут влиять на рабочие частоты различных электрических и электронных устройств.

Таким образом, целью EMI / RFI является фильтрация шума, чтобы устранить электромагнитные и радиочастотные помехи, которые будут мешать защите игрового ПК от перенапряжения.

Так что попробуйте найти сетевые фильтры для игровых ПК, которые излучают электромагнитные / радиопомехи.

Гарантия

Это намного проще описать — чем больше гарантия, тем лучше.

Не только из-за очевидного фактора, что если что-то пойдет не так, у вас будет возможность предъявить претензию, но и из-за сигнала, который предполагает длительная гарантия относительно качества устройства защиты от перенапряжения для игрового ПК (или, скорее, уверенности в Поставщик имеет для игрового ПК сетевой фильтр).

Если бы поставщики предоставили щедро длительную гарантию на сетевые фильтры для игровых ПК, которые вышли из строя через 2 недели, они не просуществовали бы очень долго.

Итак, вы желаете более длительных гарантий обслуживания и высоких страховых выплат на сетевой фильтр для вашего игрового ПК (от бизнеса, который существует уже более пяти лет).

Рейтинг безопасности

Существует множество различных требований безопасности, предъявляемых кучей различных компаний и организаций — так какие из них применимы к сетевым фильтрам для игровых ПК ?. По большей части вы хотите посмотреть на UL — ранее Underwriters Laboratories.

UL входит в число компаний, уполномоченных проводить проверку безопасности со стороны U.S. Федеральная компания по охране труда и здоровья (OSHA). OSHA имеет список авторизованных испытательных лабораторий, признанных национально признанными испытательными лабораториями.

Однако даже в рамках UL может применяться множество требований безопасности. Для обеспечения надлежащей защиты игрового ПК от перенапряжения обычно необходимо учитывать требования безопасности UL 1449.

UL 1449 — это стандарт безопасности Underwriters Laboratories для устройств защиты от перенапряжения (SPD) — i.е. идеально подходит для защиты игрового ПК от перенапряжения.

Убедитесь, что сетевой фильтр вашего игрового ПК соответствует стандарту UL 1449.

Рейтинг в джоулях

Рейтинг в джоулях описывает, сколько энергии может потреблять ваш сетевой фильтр для игрового ПК. Чем выше рейтинг в джоулях, тем лучше защита.

Итак, сколько джоулей защиты от перенапряжения вам нужно? Ответ зависит от того, что вы защищаете. Вы охраняете ПК, игровой ПК и даже целый дом? Ваш ответ подскажет, какой тип джоулей вы ищете.

Вот некоторые приблизительные рекомендации по рейтингу в джоулях:

  • Для небольших электронных устройств достаточно системы с защитой от перенапряжения до 1000 джоулей.
  • Сетевой фильтр мощностью от 1000 до 2000 Дж обеспечит достаточную защиту офисных устройств и электроинструментов.
  • Считайте наивысший рейтинг в джоулях (2000+) для дорогих игровых консолей, систем домашнего кинотеатра и любого компьютера, на котором хранится важная информация. Все, что очень дорого или незаменимо.

Итак, для сетевого фильтра вашего игрового ПК ищите рейтинг джоулей выше 2000 джоулей.

Диагностические светодиоды

Было бы лучше, если бы у вас был способ убедиться, что сетевой фильтр вашего игрового ПК работает — для этого и нужны диагностические светодиоды.

Найдите устройство защиты игрового ПК от перенапряжения, которое включает диагностические светодиодные индикаторы, которые мгновенно подтверждают состояние питания, защиты и неисправности линии.

Напряжение ограничения

Напряжение ограничения относится к оптимальному количеству напряжения, которое может пройти через устройство защиты от перенапряжения, прежде чем оно ограничит передачу большего напряжения на устройство, которое он пытается защитить.

Например, сетевой фильтр для игрового ПК может ограничивать скачок напряжения 6000 В, так что только 600 В будет «заметным» для нагрузки. По этой причине здесь ограничивающее напряжение для этого устройства защиты от перенапряжения для игрового ПК составляет 600 В.

Если напряжение зажима слишком высокое, то сетевой фильтр пропускает слишком большое напряжение на ваш игровой ПК (что приведет к его поломке).

ПРОВЕРЬТЕ оптимальное номинальное напряжение вашего игрового ПК перед покупкой устройства защиты от перенапряжения, поэтому убедитесь, что ограничивающее напряжение устройства защиты от перенапряжения вашего игрового ПК МЕНЬШЕ, чем оптимальное рабочее напряжение вашего игрового ПК.

В целом, однако, напряжение ограничения должно быть МЕНЬШЕ 700 В для устройства защиты от перенапряжения игрового ПК.

Связанные обзоры устройств защиты от перенапряжения

Защита от перенапряжения для компьютеров — она ​​вам нужна?

В этом посте мы кратко рассмотрим наиболее часто упускаемый из виду компонент компьютерной системы — защиту от перенапряжения.

Большинство людей когда-нибудь сталкиваются с этой темой при покупке или сборке нового компьютера. Самый частый вопрос: действительно ли мне нужен сетевой фильтр?

Рекомендация от нас в PC Build Advisor проста — да.Из этой статьи вы узнаете, почему стоит приобрести устройство защиты от перенапряжения, а также какие типы устройств вы можете получить.

Зачем мне нужна защита от перенапряжения?

Компьютеры состоят из множества компонентов, которые очень чувствительны и требуют стабильного и чистого напряжения. К сожалению, определенные события могут вызвать скачки напряжения в электроснабжении дома. Эти события могут включать выход из строя других устройств в доме, случайное короткое замыкание, удары молнии, проблемы с поставщиком электроэнергии и многое другое.В редких случаях такие скачки могут также передаваться по телефонным или коаксиальным линиям.

Чтобы предотвратить повреждение оборудования этими событиями, производители иногда встраивают базовые средства защиты непосредственно в устройство. К сожалению, встроенная защита обычно очень проста и может быстро изнашиваться при активном использовании.

Типы защиты от перенапряжения

Чтобы поглотить скачки напряжения до того, как они достигнут вашего дорогостоящего оборудования, вы можете использовать целый ряд устройств в своем доме.Они могут варьироваться от устройств, используемых на главной линии электропередач для защиты всего вашего дома, до удлинителей между розеткой и вашим оборудованием.

Если вас интересует защита от перенапряжения для всего дома, обратитесь к местному электрику. Здесь мы сосредоточимся на устройствах, которые вы можете использовать между розеткой и вашим оборудованием.

  • Разветвители питания для защиты от перенапряжения
  • ИБП — Источники бесперебойного питания

Давайте сначала рассмотрим наиболее часто используемые типы устройств.

Разветвители питания для защиты от перенапряжения

Эти устройства представляют собой простые удлинители / розетки / платы розеток, которые содержат простую схему защиты от перенапряжения. Большинство из них работают с использованием компонента (или компонентов), называемого MOV (Metal Oxide Varistor), который по существу поглощает (или сокращает) скачки.

Есть один очень важный факт, о котором многие люди не знают об этих типах досок. Они изнашиваются! Каждый раз, когда MOV в плате поглощает скачок, сокращается срок ее службы.В некоторых крайних случаях, например, при ударе молнии, MOV может выйти из строя за один всплеск. Как только MOV умирает, плату необходимо заменить. В некоторых удлинителях, когда MOV израсходован / умирает, плата полностью перестает работать. В других случаях он продолжает работать без какой-либо защиты от перенапряжения, что делает ваше оборудование уязвимым.

Большинство хороших удлинителей с защитой от перенапряжения имеют световой индикатор, позволяющий контролировать, работает ли защита от перенапряжения или требуется ли замена платы.

Вот несколько примеров высококачественных удлинителей для защиты от перенапряжения.

БТР P11GTV

Это удлинитель с защитой от перенапряжения на 11 розеток от очень уважаемой компании APC (American Power Conversion) от Schneider Electric. Эти платы рассчитаны на 3400 джоулей и обеспечивают защиту 11 розеток, телефонных линий (для защиты телефонов и модемов) и коаксиального кабеля (для защиты телевизоров и кабельных коробок). APC предлагает пожизненную гарантию и политику защиты оборудования на сумму 300 000 долларов на эту конкретную модель, чтобы вы знали, что они поддерживают ее возможности.

Белкин БП112230-08

Еще один хороший вариант — Belkin BP112230-08. Эта розетка обеспечивает номинальную энергию 4320 джоулей с 12 розетками, 4 из которых могут вращаться, чтобы обеспечить безопасное подключение больших адаптеров питания. Он также обеспечивает защиту телефона и коаксиального кабеля. Как и APC, Belkin предоставляет на этот продукт пожизненную гарантию и гарантию на подключенное оборудование на сумму 300 000 долларов.

ИБП

— Источник бесперебойного питания

Другой вариант, который вы можете рассмотреть, — это источник бесперебойного питания (ИБП).Эти устройства действуют как резервная батарея для вашего оборудования, а также обеспечивают базовую защиту от перенапряжения. ИБП может поддерживать ваш компьютер включенным и работающим, когда в вашем доме пропадает электричество.

Защита от перенапряжения, используемая в устройствах ИБП потребительского класса, обычно аналогична той, что используется в упомянутых выше удлинителях для защиты от перенапряжения (MOV). Таким образом, вы можете ожидать аналогичных характеристик с точки зрения защиты от перенапряжения.

Основные преимущества использования ИБП связаны с проблемами подачи питания, а не с скачками напряжения.Вот несколько примеров таких проблем:

  • Блэкауты — полная потеря питания
  • Коричневые выходы — снижение электроснабжения вашего дома
  • Что-то отключает автоматический выключатель в вашем доме
  • Шум в линии — низкое качество электроэнергии в вашем доме

Без ИБП указанные выше проблемы могут привести к немедленному выключению компьютера, что может привести к повреждению вашей операционной системы из-за неправильного завершения работы или даже просто потери несохраненной работы.

Если вы запустите свой компьютер от ИБП, ИБП обнаружит такие условия питания и немедленно переключится на питание от батареи, что не повлияет на работу вашего компьютера. Ваш компьютер будет продолжать работать от батарей ИБП в течение некоторого времени, в зависимости от модели вашего ИБП. Это может быть от 10 минут до более часа. Как только питание будет восстановлено, ИБП автоматически переключится обратно на сетевое питание.

В случае длительного отключения питания некоторые ИБП можно настроить на отправку запроса на выключение на ваш компьютер до того, как разрядятся батареи.Это означает, что если вы находитесь вне дома и в вашем доме на долгое время пропадает электричество, вы знаете, что ваш компьютер не испытает внезапного отключения питания из-за отключения электроэнергии или разрядки батарей в ИБП.

Мы планируем более подробно остановиться на ИБП и многих опциях, доступных в ближайшем будущем. А пока взгляните на эти высококачественные ИБП для типичных ПК.

APC BX1500M
Это еще один продукт от APC, который мне очень нравится. Я использовал несколько ИБП APC за последние годы, и они хорошо работают.Эта конкретная модель — версия Back-UPS Pro 1500 ВА / 900 Вт.

Добавить комментарий

Ваш адрес email не будет опубликован.
